Комбинация приборов ваз 2114 в категории «Авто — мото»
Комбинация приборов VDO ВАЗ 2110, ВАЗ 2111, ВАЗ 2112, ВАЗ 21214, ВАЗ 2123
Под заказ
Доставка по Украине
3 700 грн
Купить
Стекло комбинации приборов ВАЗ 2113, ВАЗ 2114, ВАЗ 2115, Самара 2
Доставка по Украине
1 000 грн
Купить
Комбинация приборов ИТЭЛМА ВАЗ 2190 Гранта c ABS (2190-3801010-20) ERK 2190-3801010-20
На складе
Доставка по Украине
3 628.1 — 3 664.6 грн
от 6 продавцов
3 664.60 грн
Купить
Разъем комбинации приборов ВАЗ 1118, ВАЗ 2110, ВАЗ 2170
Доставка по Украине
300 грн
Купить
Жгут проводов панели приборов (косичка) ВАЗ 2113,2114,2115 Каменец-Подольский
Заканчивается
Доставка по Украине
1 400 грн
Купить
Фишка (разъем проводки) с проводом панели приборов ВАЗ 2114-15 (большая)
На складе
Доставка по Украине
15 — 16 грн
от 3 продавцов
16 грн
Купить
Комбинация приборов АП ВАЗ 2101, ВАЗ 2102, Классика(б/у)
Доставка по Украине
2 500 грн
Купить
Комбинация приборов АП ВАЗ 2104, ВАЗ 2107, Классика инжектор Б/У
Доставка по Украине
2 500 грн
Купить
Комбинация приборов ИТЭЛМА ВАЗ 2170, ВАЗ 2171, ВАЗ 2172, ПРИОРА
Доставка по Украине
5 300 грн
Купить
Комбинация приборов VDO ВАЗ 2170, ВАЗ 2171, ВАЗ 2172, ПРИОРА — после 2012 года
Доставка по Украине
5 500 грн
Купить
Комбинация приборов ИТЭЛМА ВАЗ 2190, ГРАНТА C ABS
Доставка по Украине
2 900 грн
Купить
Накидка на панель приборов ВАЗ LADA 2114 (с чашей), 2001-2013
На складе
Доставка по Украине
950 грн
Купить
Накидка на панель приборов ВАЗ LADA 2114 (плоская), 2001-2013
На складе в г.
Одесса
Доставка по Украине
950 грн
Купить
Комбинация приборов АП ВАЗ 21213, ВАЗ 21214, Нива -Тайга, тюнинг
Доставка по Украине
5 500 грн
Купить
Комбинация приборов ВАЗ 2104,2105 (12 3801) АВТОПРИБОР
На складе
Доставка по Украине
450 грн
Купить
Смотрите также
Комбинация приборов ВАЗ 21213, 21214 (37.3801) Спорт АВТОПРИБОР
На складе
Доставка по Украине
4 900 грн
Купить
Комбинация приборов ВАЗ 21213,21214 (37.3802) АВТОПРИБОР
На складе
Доставка по Украине
5 250 грн
Купить
Комбинация приборов Автоприбор ВАЗ 2101, ВАЗ 2102, Классика
Под заказ
Доставка по Украине
2 800 грн
Купить
Комбинация приборов на ВАЗ 2104, 2105, пр-во Автоприбор
Доставка по Украине
977 грн
Купить
Полка органайзер панели приборов ВАЗ-2113, 2114, 2115
Доставка из г.
Запорожье
166 грн
Купить
Разъем комбинации приборов ВАЗ 1118, ВАЗ 2110, ВАЗ 2170
Доставка из г. Харьков
270 грн
Купить
Заглушка ВАЗ-2114 кнопок панели приборов
На складе в г. Житомир
Доставка по Украине
Купить
Разъем комбинации приборов ВАЗ 1118, 2170, 2110 с проводами (999 650 507 40)
Доставка по Украине
394 грн
Купить
Рамка комбинации приборов ВАЗ 2110-2115
Доставка по Украине
567 грн/комплект
Купить
Стекло комбинации приборов ВАЗ-2110-2115
Доставка по Украине
857 грн/комплект
Купить
Стекло комбинации приборов с рамкой ВАЗ 2110-2115
Доставка по Украине
1 158 грн/комплект
Купить
Стекло комбинации приборов ВАЗ 2110-2112, ВАЗ 2113-2115
Доставка по Украине
680 грн
Купить
Комбинация приборов ВАЗ 21083, -09, -099 (пр-во Владимир)
Доставка по Украине
6 465 грн
Купить
Комбинация приборов ВАЗ 21083 (39.
3801) высокая торпеда АВТОПРИБОР
Доставка по Украине
5 450 грн
Купить
Самостоятельно снимаем панель приборов с автомобилей ЛАДА
Автор: admin | 08.09.2016
Фото- и видеоинструкция для тех, кто планирует самостоятельно снять и поставить на место панель приборов на автомобилях ВАЗ 2114, 2113, 2115.
Содержание
- 1 Процедура снятия
- 1.1 Видео о снятии панели с ВАЗ 2114 шумоизоляции моторного щитка:
- Снимаем «минусовой» провод от аккумулятора.
- Откручиваем левую накладку консоли панели приборов.
- Снимаем накладку. Для этого нужно вывести нижний выступ из кронштейна.
- Откручиваем правую накладку консоли панели приборов.
- Отсоединяем провода от прикуривателя.
- Отсоединяем провода от лампочки подсветки прикуривателя.
- Толкаем изнутри и вынимаем нишу для мелких предметов.
- Откручиваем 2 самореза и утапливаем колодку диагностического разъема внутрь.
- Снимаем рукоятку выключателя вентилятора печки.
- При помощи узкой отвертки снимаем рукоятку с рычага.
- Откручиваем 2 самореза над щитком приборов.
- Откручиваем два самореза под щитком приборов.
- Снимаем заглушку и откручиваем саморез верхнего крепления накладки.
- Откручиваем 2 самореза нижнего крепления накладки.
- Отводим накладку в сторону.
- Промаркируйте порядок соединения колодок к выключателям.
- Отсоединяем провода от выключателей.
- Снимаем щиток приборов.
- Откручиваем болты крепления рулевой колонки и опускаем ее вниз.
- Откручиваем 2 самореза крепления панели к кронштейну.
- Откручиваем 2 самореза крепления кронштейна к правой поперечине.
- Откручиваем 2 самореза нижнего крепления кронштейна.
- Отводим кронштейн в сторону.
- Откручиваем и снимаем световод с панели приборов.
- Откручиваем 4 самореза крепления блока управления печкой и утапливаем его внутрь.
- Снимаем патрон лампы подсветки ручки выключателя вентилятора печки.
- Отжимаем правый фиксатор и снимаем воздуховод с панели.
- Вытягиваем и снимаем ручку гидрокорректора фар.
- Снимаем ручку регулятора подсветки приборов
- Снимаем декоративную вставку панели приборов.
- Откручиваем световод.
- Откручиваем гайку крепления гидрокорректора и утапливаем его внутрь панели.
- Откручиваем гайку крепления регулятора подсветки приборов.
- Достаем лампу подсветки гидрокорректора.
- Отсоединяем провода от регулятора подсветки приборов.
- Отсоединяем провода от датчика иммобилайзера.
- Отсоединяем провода от блока иммобилайзера.
- Отсоединяем провода от лампы освещения бардачка.
- Отсоединяем провода от розетки переносной лампы.
- Откручиваем 2 самореза верхнего крепления панели
- Откручиваем 2 самореза нижнего крепления панели.
- Откручиваем саморез крепления панели к левой поперечине.
- Снимаем панель приборов.
- Установку панели приборов на ВАЗ 2114 производится в обратном порядке.
Видео о снятии панели с ВАЗ 2114 шумоизоляции моторного щитка:
Раздел: Кузов ВАЗ 2114, 2113, 2115Найти:
Свежие записи
- Замена ремня привода генератора на ВАЗ 2113, 14, 15
- Проверяем натяжение ремня генератора на ВАЗ 13, 14, 15.
- Замена рулевых тяг на ВАЗ 2113, 2114, 2115
- Замена рулевой рейки на автомобилях ваз 2113, 14, 15
- Замена наконечников рулевой тяги на ВАЗ 2113, 2114, 2115.
Рубрики
- Выхлоп
- Двигатель ВАЗ 2114, 2113, 2115
- Задняя дверь
- Задняя часть кузова
- Кузов ВАЗ 2114, 2113, 2115
- Передняя дверь
- Передняя часть кузова
- Рулевое управление
- Система отопления
- Система охлаждения
- Система питания
- Система управления
- Тормозная система
- Ходовая часть
- Электрооборудование
Архивы
- Январь 2019
- Декабрь 2018
- Ноябрь 2018
- Октябрь 2018
- Декабрь 2017
- Июль 2017
- Июнь 2017
- Январь 2017
- Декабрь 2016
- Ноябрь 2016
- Октябрь 2016
- Сентябрь 2016
- Август 2016
- Июль 2016
- Июнь 2016
- Апрель 2016
- Март 2016
- Январь 2016
- Ноябрь 2015
- Октябрь 2015
- Сентябрь 2015
- Апрель 2015
- Май 2014
Iconic One Theme | Powered by WordPress

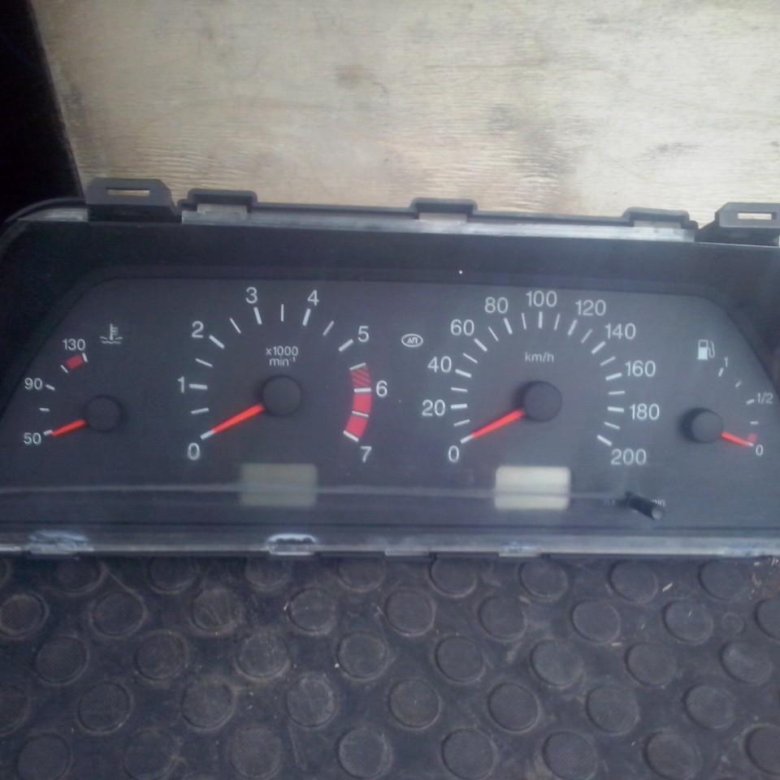

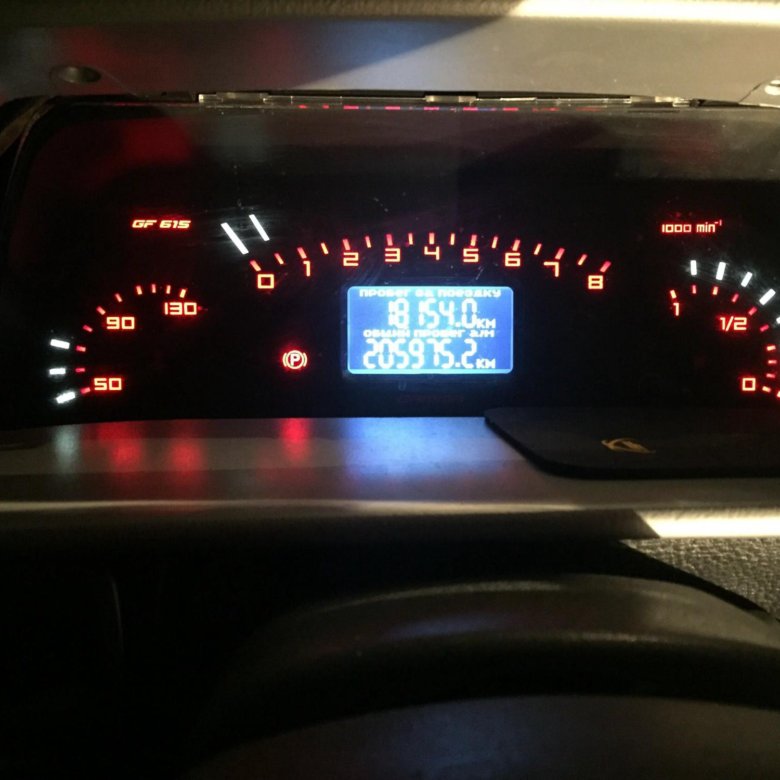

Как устроена панель приборов ваз 2114?
ВАЗ 2114 — один из первых отечественных автомобилей, на котором была применена электронная комбинация панели приборов.
«Пионером» в этой области была, конечно же, «десятка», после чего электроника стала применяться на всех последующих моделях ВАЗ. И сегодняшнюю статью мы посвятим устройству панели приборов 2114-й «Жигули».
Устройство и характеристика
Панель приборов ВАЗ 2114, помимо электронной комбинации, отличается еще и расположением подсветки. И если в первом поколении «Самара» она была организована снаружи, что затрудняло доступ к приборной панели при демонтаже, то на 14-й Ладе индикация подсвечивалась лампами изнутри. Но это еще не все особенности этой детали.
На автомобилях ВАЗ 2114 панель приборов включает до 19 обозначений, основными из которых, конечно же, являются датчики тахометра, спидометра, охлаждающей жидкости и уровня топлива.
Датчик температуры охлаждающей жидкости
И начнем обзор обозначения с левой стороны. Вот панель приборов на ВАЗ 2114 имеет стрелочный датчик температуры охлаждающей жидкости. Красная шкала начинается со 105 градусов по Цельсию и заканчивается на 130.
Для примечания обратите внимание, что если стрелка этого датчика находится в этом диапазоне, немедленно остановите двигатель и подождите, пока он остынет. В противном случае закипание мотора неизбежно.
Тахометр
Тогда у нас есть тахометр. Это самый большой циферблат на приборной панели после спидометра. По его обозначениям мы видим, что нормальные обороты двигателя должны быть в районе от 2 до 5,5 тысяч об/мин (холостой ход не в счет). Затем идет красная шкала. Попадание стрелки в этот диапазон не так опасно, как в случае с датчиком температуры охлаждающей жидкости. Однако не стоит забывать, что чрезвычайно высокая частота вращения коленчатого вала влечет за собой не только повышенный расход топлива, но и значительную нагрузку на все остальные детали двигателя.
Спидометр
Панель приборов ВАЗ 2114 обязательно оборудована спидометром. Это самая важная деталь в плате. Именно от ее показаний зависит контроль водителя за скоростью, а соответственно и безопасность.
Поэтому он должен отображать показания с максимальной точностью до 0,1 километра в час. Панель приборов ВАЗ 2114 имеет шкалу спидометра со значением измерения от 0 до 200 километров в час. Интересно, что практически на всех отечественных автомобилях установлены спидометры, измеряющие показания свыше 170 км/ч. Например, на ГАЗели пик скорости находится в районе 180-200 километров в час (в зависимости от года выпуска). Странно, конечно, что малотоннажник разгоняется до таких значений, тут хоть «сотня» с горного циферблата…
Датчик уровня топлива
Последний стрелочный индикатор измеряет уровень топлива в топливном баке автомобиля. Он расположен по стандартной схеме — с правой стороны приборной панели. На шкале всего 3 обозначения: 0, ½ и 1. Конечно, он не измеряет данные с такой же точностью, как спидометр, однако узнать примерный остаток топлива вполне возможно.
Итак, мы узнали особенности, отличающие панель приборов ВАЗ 2114, и выяснили ее устройство.
