Система освещения и световой сигнализации автомобиля

Категория:

   Электрооборудование автомобилей

Публикация:

   Система освещения и световой сигнализации автомобиля

Читать далее:



Система освещения и световой сигнализации автомобиля

Система освещения обеспечивает работу автомобиля в ночное время. В систему освещения входят: передние фары, подфарники, задние фонари, лампы освещения щитка приборов, плафоны внутреннего освещения кабины пли кузова, главный и ножной переключатели, переключатели ламп щитка и кабины, предохранители и провода. У некоторых автомобилей, кроме передних фар, впереди установлена фара-прожектор, позволяющая направлять пучок света в необходимом направлении. Так же устанавливают специальные противотуманные фары.

Световая сигнализация обеспечивает безопасность движения автомобиля п имеет стоп-сигнал, указатель поворотов и сигнальный свет заднего хода. Все части системы освещения и световой сигнализации питаются от аккумуляторной батареи или генератора и соединены проводами.

Рекламные предложения на основе ваших интересов:

Контрольно-измерительные приборы обеспечивают контроль различных параметров агрегатов и систем автомобиля. На автомобиле контролируется достаточно большое число параметров: температура и давление в различных системах, уровень (запас) жидкостей, скорость движения автомобиля и пройденный путь, частота вращения коленчатого вала двигателя, зарядный режим на автомобиле. В целом приборы можно разделить на две группы: одни приборы позволяют оценить техническое состояние узлов автомобиля, другие помогают водителю правильно выбрать режимы работы автомобиля и его основных узлов.

Система освещения и световой сигнализации обеспечивает безопасность движения. В нее входят осветительные и световые сигнальные приборы, образующие две взаимосвязанные между собой подсистемы, и различная коммутационная аппаратура. К осветительным приборам относятся фары головного света, противотуманные фары и фары заднего хода. Светосигнальные приборы содержат габаритные и стояночные огни, указатели поворота, сигналы торможения, световозвращатели.

Большую часть информации о дорожной ситуации водитель получает по зрительному каналу. Дорожная ситуация определяется особенностями самой дороги, дорожными знаками, объектами вдоль дороги. Кроме того, дорожную ситуацию создают другие участники дорожного движения. Исходя из этого каждый автомобиль конструируется с учетом возможности получения водителем наиболее полной зрительной информации. В числе многих средств, обеспечивающих решение данной задачи, внешние световые приборы (фары и фонари) занимают особое место.

Так как автомобильный транспорт обеспечивает перевозки круглосуточно, его движение ночью и в туман невозможно без эффективного автономного освещения дороги и близлежащих от нее объектов. Осветительные приборы (фары) обеспечивают водителю возможность получения информации о дороге и объектах на дороге. Фары составляют головное освещение автомобилей и являются мощными световыми приборами.

Водитель, управляя транспортным средством, при движении по дороге может совершать различные маневры, связанные с изменением скорости и направления движения. Чтобы все участники движения своевременно получали самую различную информацию друг о друге, автомобили оснащаются комплектами приборов световой сигнализации, количество и расположение которых строго регламентировано. Светосигнальные приборы (фонарц) обеспечивают водителю возможность информировать остальных участников движения о присутствии автомобиля на дороге, его габаритах и ориентации относительно дороги (габаритные и стояночные огни, знак автопоезда, световозвращатели), об изменении направления движения (указатели поворота) и резком уменьшении скорости движения (сигналы торможения). Фонарь освещения номерного знака обеспечивает необходимую адресную информацию об автомобиле.

Информация, передаваемая различными приборами сигнализации, должна быть легко различимой и однозначно воспринимаемой. Поэтому различные приборы отличаются друг от друга интенсивностью излучаемого сигнала, его цветом (белый, желтый, оранжевый, красный) и постоянным или проблесковым режимом работы.

Еще одна важная особенность автомобильных световых приборов вытекает из необходимости создания ими пучка света определенной структуры. Другими словами, в зависимости от конкретного светового прибора интенсивность его излучения неодинакова в разных направлениях. Из задач, выполняемых световым прибором, вытекают и особенности их конструирования.

у одних приборов необходимо сконцентрировать свет источника, а затем перераспределять его в нужных направлениях. У других свет источника только перераспределяют и меняют его цвет.

Работают все световые приборы по одному принципу — они являются преобразователями электрической энергии источника питания в лучистую энергию. Происходит это преобразование в лампах накаливания.

Напомним, что лучистой называется энергия, передаваемая излучением. Измеряется энергия в самых различных единицах (эргах, джоулях и т. д.). В светотехнике пользуются другой физической величиной — лучистым потоком, который характеризует энергию излучения в единицу времени. Лучистый поток по аналогии с другими единицами мощности означает мощность лучистой энергии. Единицей измерения лучистого потока исходя из определения служит ватт, поэтому его применяют для характеристики ламп накаливания. Так как спектр излучения ламп накаливания неодинаков (он зависит от температуры нити), лучистый поток одной и той же мощности неодинаково воспринимается человеческим глазом. Поэтому одной из основных единиц в светотехнике является световой поток.

Световой поток F определяется как мощность лучистой энергии, оцениваемая по световому ощущению, которое она производит на человеческий глаз. Единицей измерения светового потока является люмен. Для воспроизведения единицы светового потока служит Государственный световой эталон.

Автомобильные световые приборы, как правило, состоят из следующих основных узлов: оптического элемента, корпуса и элементов, подводящих электрическую энергию. Основным узлом светового прибора является оптический элемент, обычно состоящий из лампы накаливания, отражателя и рассеивателя. Именно оптический элемент обеспечивает преобразование электрической энергии в лучистую, концентрирует и перераспределяет световой поток в нужных направлениях. Происходит это следующим образом. Световой поток лампы, попадая на поверхность отражателя, концентрируется им и направляется на рассеиватель. Рас-сеиватель перераспределяет лучистую энергию и формирует световой поток, усиленный или ослабленный в определенных направлениях, которые зависят от функций конкретного прибора.

Лампы, применяемые в световых приборах, строго регламентированы как по своим энергетическим характеристикам (мощности, световому потоку), так и по конструктивным параметрам (тип цоколя, размеры и расположение нитей). Такое строгое отношение к лампам обеспечивает установку в данный световой прибор только такой лампы, которая предусмотрена конструкцией.

Для концентрации светового потока лампы традиционным является параболический отражатель, геометрия которого представляет собой тело, образованное вращением параболы вокруг оси симметрии, которую называют оптической осью. Если в фокусе идеального отражателя поместить точечный источник света, то лучи, попадающие на его поверхность, отражаясь от нее, образуют узкий пучок, направленный параллельно оптической оси. Отражатель концентрирует только ту часть светового потока источника, которая находится в пределах телесного угла. Часть светового потока источника, которая не попала на отражатель, образует так называемые прямые лучи. Они идут сильно расходящимся пучком, большая часть которого бесполезна с точки зрения создания необходимой освещенности. В ряде случаев они оказывают вредное влияние, так как направлены в нежелательном направлении. Поэтому у некоторых световых приборов прямые лучи экранируют.

Рис. 1. Распределение светового потока: а — идеальным отражателем и точечным источником света; б—реальным отражателем и распределенным источником света

Реальный отражатель имеет незначительные отклонения от формы идеального параболоида, а нить накала имеет хотя и небольшие, но конечные размеры. Поэтому на практике отраженный свет имеет форму слабо расходящегося пучка с телесным углом шг. Так как световой поток лампы распределяется в телесном угле, значительно большем телесного угла сог, в котором он распределяется после отражения, то сила отраженного света во много раз больше силы света нити накала лампы.

Отраженный световой поток окончательно формирует рассеиватель. Изготовляются рассеиватели из оптически прозрачного материала. Формирование светового потока осуществляется выполненными на его внутренней поверхности преломляющими элементами. Преломляющими элементами могут быть: цилиндрические линзы, которые обеспечивают рассеяние пучка в одной плоскости и его поворот в другой; сферические линзы, рассеивающие пучок в обоих плоскостях; эллипсоидные линзы, позволяющие получить различные углы рассеяния во взаимоперпендикулярных плоскостях; призмы, которыми добиваются изменения направления части светового потока; линзопризмы, рассеивающие световой пучок при изменении ориентации части пучка.

Рассеиватель выполняет и другую важную функцию. Он защищает рабочую поверхность отражателя от различных внешних воздействий, которые могут ухудшить его функциональные характеристики.

В ряде случаев необходимая характеристика светового прибора достигается без применения отражателя или рассеивателя. Так, габаритные огни и боковые повторители указателей поворота проектируются без отражателей. Требуемое светораспределение в этих приборах обеспечивается одним рассеивателем. Отражателями сложной формы, которую можно получить при изготовлении их из термостойкой пластмассы, обеспечивается и концентрация светового потока и его распределение по направлениям. Рассеиватели в таких конструкциях не нужны и требуется лишь установка защитного стекла. Такие чисто отражательные схемы приборов могут применяться при изготовлении фар.

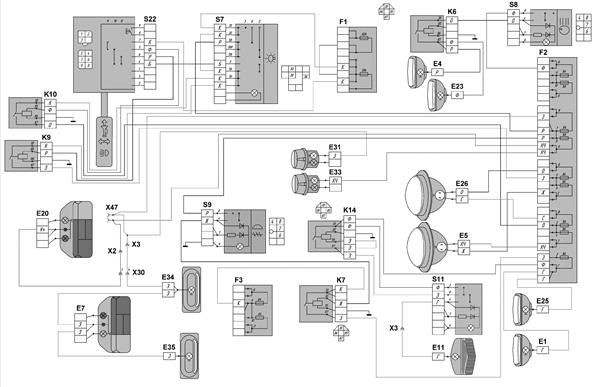

Система освещения и световой сигнализации предназначена для освещения дороги и передачи информации о своем автомобиле (его присутствии, габаритах) и предполагаемом маневре, а также для освещения салона кузова, кабины, приборов щитка, багажника, номерного знака и др.

Количество, расположение, цвет и видимость внешних приборов освещения и световой сигнализации автомобиля регламентируется ГОСТ 8769—75, который составлен в строгом соответствии с международными нормами — Правилами № 1—7 ЕЭК ООН (Европейская Экономическая Комиссия ООН).

Рекламные предложения:


Читать далее: Осветительная аппаратура автомобиля

Категория: - Электрооборудование автомобилей

Главная → Справочник → Статьи → Форум


Система освещения и сигнализации — Студопедия

Система освещения и сигнализации предназначена для автономной системы освещения автомобиля, для освещения пути 2-х или 4-х фарной системой, для установки средств автосигнализации, которые должны информировать участников движения о характере движения автомобиля (торможение, разгон, стоянка), о совершаемом маневре (поворот, обгон), о виде транспортного средства, его габаритах, а так же о его принадлежности (освещение номерного знака).

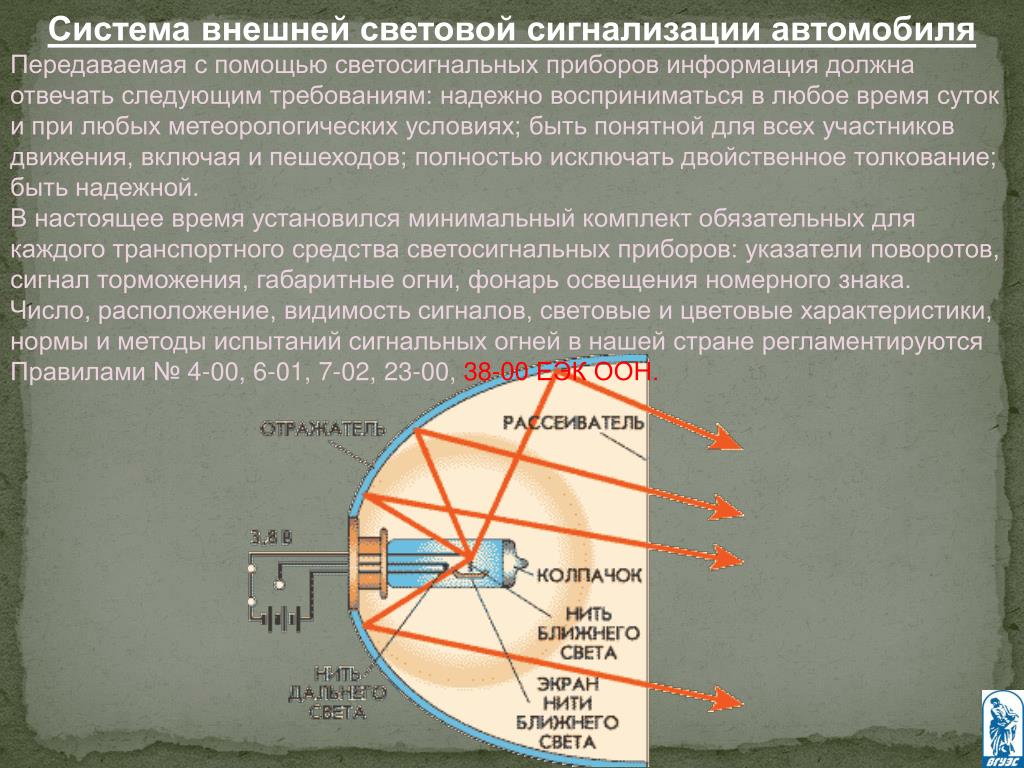

В минимальный обязательный комплект светосигнальных приборов для всех легковых и грузовых автомобилей входят: габаритные огни - 2 передних и 2 задних; 2 сигнала торможения, расположенные сзади; мигающие указатели поворота - 2 передних, 2 задних и боковые повторители; фонарь освещения номерного знака. Некоторые категории автомобилей согласно принятым правилам должны иметь следующее дополнительное светосигнальное оборудование: контурные огни для грузовых автомобилей; опознавательные огни; огонь преимущественного проезда.

К необязательным сигнальным огням, установка которых допускается, относятся: задний противотуманный огонь; стояночный огонь; дополнительный сигнал торможения; боковые (маркировочные) огни; фонарь заднего хода; указатель траектории.


Различают светосигнальные приборы с активной светотехнической системой и пассивные - светоотражатели.

По условиям применения и степени видимости приборы разделяют на следующие:

1. приборы ночного применения - габаритные, контурные, опознавательные, боковые и стояночные огни с силой света от 2 до 12 кД;

2. приборы круглосуточного применения - сигналы торможения, указатели поворота и аварийная сигнализация с силой света 200-700 кД.

Многообразие функций, выполняемых светосигнальными приборами, требует, наряду с решением задач определения наиболее рационального светораспределения для каждого вида сигнального прибора, их размещения на транспортном средстве, нормирования углов видимости сигнальных огней, решения вопросов цветового различия. Передние огни – белые, задние – красные.

Коммутационная аппаратура системы освещения и световой сигнализации включает в себя главный переключатель света, реле переключателя света, переключатель указателя поворота, различного рода выключатели.

Головные фары автомобиля

Головное освещение должно обеспечивать достаточную видимость дороги и объектов на ней как при ближнем свете, так и при дальнем свете. По способу реализации системы светораспределения на автомобили устанавливают двух– или четырехфарную систему. По форме оптических элементов фары бывают круглыми или прямоугольными (ГОСТ 3544-95). Европейская система освещения конструктивно выполнена следующим образом: нить дальнего света имеет подковообразную форму у обычных ламп типа А 12-45+40 (по ГОСТ 2023-95) и цилиндрическую у галогенных ламп типа Н4 и сориентирована вдоль оптической оси отражателя так, чтобы вершина подковы или край цилиндра нити накала размещался в фокусе отражателя. При этом нить накала ближнего света цилиндрической формы, экранированная снизу металлическим экраном, срезанным с левой стороны под углом 15о, выдвинута вперед и поднята вверх относительно оптической оси отражателя. Двухфарная система имеет небольшую потребляемую мощность, малый занимаемый объем, низкую себестоимость и технологичность (тип ФГ-140, ФГ-105). Четырехфарная система состоит из четырех фар, установленных попарно как горизонтально, так и вертикально. Наружные и верхние фары всегда являются двухрежимными. Внутренние и нижние являются фарами только дальнего света. При включении дальнего света работают все четыре фары. Четырехфарная система освещения обладает следующими достоинствами:


- позволяет распределить режимы дальнего и ближнего света по двум типам фар, что избавляет от компромиссности конструкции;

- значительно улучшает дальний свет.

Различают фары типов:

С (НС) – предназначены для работы только в режиме ближнего света;

R (НR) – предназначены для работы только в режиме дальнего света;

CR (HCR) –работают как в режиме ближнего, так и в режиме дальнего света.

Символ "Н" означает, что в фарах установлены галогенные ламы.

Светосигнальные огни

Габаритные огни предназначены для обозначения габаритов транспортных средств в ночное время суток или при плохой видимости по ГОСТ 8769-95. Режим работы - длительный, с небольшой мощностью, обычно 5 Вт. Для автомобилей длиной более 6 м предусмотрена установка боковых габаритных огней оранжевого цвета, дублирующие боковые светоотражатели. Сигналы торможения предназначены для предупреждения других участников движения о замедлении хода или остановки автомобиля. Сигналы должны быть хорошо видны днем, поэтому при ночном движении сила света их вызывает слепящее действие. Указатели поворота и их боковые повторители предназначены для сигнализации о предстоящем и выполняемом маневрах транспортного средства, идущим впереди, сзади и навстречу автомобилям. Нормативные характеристики этих огней определяются их заметностью при ярком солнечном освещении днем и отсутствии ослепления и дискомфорта у других участников движения в ночное время суток.

Лекция № 12 - Система освещения и световой сигнализации автомобиля



Безопасная работа на автотранспорте, будь это трактор, автомобиль или комбайн невозможна без приборов освещения и сигнализации. В ночное время и в темное время суток необходимо освещать путь движения, кабину, щиток приборов, обозначать габаритные размеры машины. К приборам освещения относятся фары, фонари, подфарники, лампы освещения приборов, кабины, номерного знака и их выключатели.

Все автомобили и другие транспортные средства, предназна­ченные для передвижения по дорогам, должны быть оборудованы фарами дальнего и ближнего света.

В 1958 г. была организована Европейская Экономическая Комиссия при Организации Объединенных Наций (ЕЭК ООН) во главе с Комитетом по внутреннему транспорту для разработки единых требований на осветительные и светосигнальные приборы. ЕЭК ООН приняла и утвердила ряд правил, содержащих требо­вания к автомобильным фарам, лампам накаливания для фар и фонарей, световозвращателям, светосигнальным фонарям, га­логенным автомобильным лампам. Так, например, Правила № 1 содержат единообразные предписания, касающиеся официального утверждения автомобильных фар с асимметричным ближним и дальним светом или с тем и другим из них.

В соответствии с требованиями ГОСТ 8769 - 75 фары ближнего и дальнего света должны быть установлены на автомобиле на опре­деленных расстояниях от поверхности дорожного полотна и на­ружного края транспортного средства.



Современные системы освещения можно разделить:

1. по светораспределению - на европейскую и американскую;

2. по способу реализации светораспределения - на двух и четырехфарную;

3. по форме оптических элементов - с круглыми и прямоугольными.

Европейская и американская системы освещения различны как нормам на светораспределение, так и по принципам его формирования. Это различие обусловлено, главным образом, особенностями организации движения, качеством дорог и др.



Оптический элемент фар с европейской системой светораспределе­ния состоит из отражателя, имеющего угол охвата 2φmax > 180°, источника света с нитью накала дальнего и ближнего света и стеклянного рассеивателя, на поверхности которого опрессованы призмы и линзы.

Лампа накаливания имеет две нити: нить даль­него света, обычно размещенную в фокусе отражателя, и нить ближнего света, смещенную относительно фокуса вперед по опти­ческой оси. При такой расфокусировке отраженный световой пу­чок разделяется на две части. Первая часть светового пучка, отраженная верхней полусферой, направлена вниз относительно оптической оси фары (рис, 1), а вторая часть светового потока, отраженная нижней полусферой отражателя - вверх относительно оптической оси фары, т. е. в сторону расположения глаз водителя встречного транспорта.



Рис. 1. Ход лучей в оптической системе фар с европейской системой свето-распределения при работе нити накала:

а - дальнего света; б - ближнего света



Для того чтобы предотвратить ослепление водителей встреч­ных автомобилей этим потоком, в лампе под нитью ближнего света размещен непрозрачный экран, который исключает попадание световых лучей от нити накала на нижнюю полусферу отражателя. Вследствие наличия экрана у светового пятна четко различается светотеневая граница. При этом траектория движения глаз во­дителя встречного транспорта проходит в теневой зоне, освещен­ность в которой соответствует требованиям международных норм.


Рис. 2. Светораспределение режима ближнего света фар евро­пейской (б) систем освещения



Максимальная освещенность в теневой зоне не должна превы­шать 440 кд, а в точке (B50L), соответствующей положению глаз водителей встречного транспорта, находящегося на удалении 50 м, ограничена до 200 кд. В результате создания такого пучка ближ­него света значительно уменьшается ослепленность водителей при встречном разъезде, однако и освещение проезжей части сокраща­ется при этом до 50 м.

Для увеличения освещенности правой стороны проезжей части дороги и правой обочины (для правостороннего движения) экран в лампе делают несимметричным. Наклон левого бортика экрана под углом 15° (рис. 3) позволяет увеличить активную поверхность отражателя.

Рис. 3. Европейская лампа с цо­колем P45t



Отраженный от этой поверхности отра­жателя световой пучок увеличивает освещенность проезжей части дороги и правой обочины на расстояние до 75 м.

Фары с американской системой светораспределения (рис.4) имеют светотехническую систему, состоящую из параболического отражателя с углом охвата 2φmax > 180°, нити дальнего света (обычно дугообразной формы), расположенной в фокусе отражателя, и нити ближнего света (цилиндрической формы), распоженной поперек оптической оси и расфокусированной вверх и вправо (если смотреть на оптический элемент со стороны светового отверстия),а также стеклянного рассеивателя, на внутрен­ней поверхности которого спрессованы микроэлементы.

Рис. 4. Ход лучей в оптической системе фар с американской системой свето­распределения при включении нити:

а - дальнего света; б - ближнего света

При подобной расфокусировке нити накала отраженный световой пучок разделяется на две основные части. Одна часть пучка, отраженная от поверхности в вершине отражателя (до фокальной плоскости), направлена вправо и вниз относительно оптической оси фары. Вторая часть пучка, отраженная поверх­ностью отражателя, расположенной от фокальной плоскости в сто­рону светового отверстия, направлена вверх и влево, т. е. проходит в зону расположения глаз водителя встречного транс­порта. Раздвоение светового пучка и увеличение угла рассеяния вызывает необходимость разработки сложной системы микро­элементов рассеивателя, которые предназначены для перераспре­деления второй части светового пучка в сторону проезжей части дороги.

В качестве источника света в фарах с американской системой светораспределения использованы лампы с фокусирующим цо­колем 2Ф - Д42 или 2Ф - Д30.

Цифра 2 указывает число контактов цоколя,

цифры 42 и 30 - номинальный наружный диаметр фланца,

буква Ф - фокусирующий цоколь,

буква Д - дисковый.

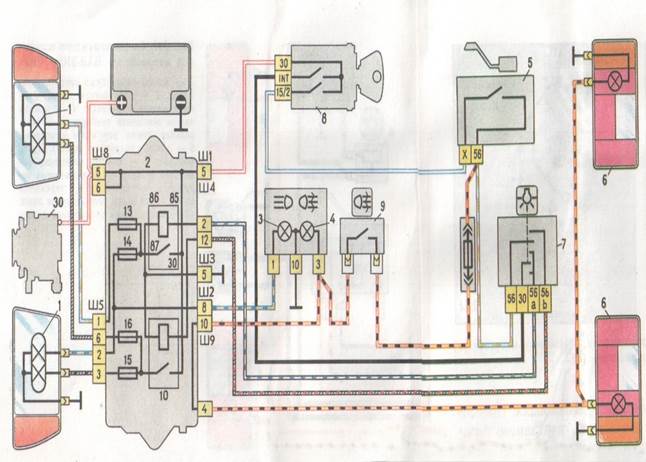

Установка противотуманных фар на автомобилях позволяет по­высить безопасность движения в условиях тумана, увеличить дальность видимости и почти вдвое повысить скорость движения.

Для образования противотуманного пучка света необходимо выполнить следующие требования:

1. для уменьшения рассеивающего действия туманной среды на световой поток путь световых лучей должен быть уменьшен по сравнению с длиной пути световых лучей от основных фар. Для этого противотуманная фара должна быть расположена на автомобиле ниже основных фар;

2. угол рассеяния светового потока в вертикальной плоскости должен быть уменьшен, а в горизонтальной — увеличен. Это до­стигают выполнением на поверхности рассеивателя микроэле­ментов.

3. все световые лучи, исходящие от лампы накаливания в на­правлении, пересекающем линию зрения водителя, должны быть экранированы.

Конструктивно противотуманные фары выполняют с прямо­угольным и круглым световым отверстием. На автомобиле их встраивают в кузов или крепят с помощью кронштейна к буферу.

Противотуманная фара по освещенности точек контрольно-измеритель­ного экрана должна соответствовать требованиям Правил № 19 ЕЭК ООН.

Фара служит для освещения участка пути, находящегося впереди движущейся машины.

Рис.5. Фара:
1 - отражатель, 2 - лампа, 3 - стекло, 4-регулировочный винт, 5 - корпус,
6 - патрон, 7- провода, 8 - ободок



Фара (рис. 5) состоит из корпуса 5, отражателя 1, рассеивающего стекла 3, ободка 8, токоподводящих проводов 7 и патрона 6 с лампой 2. Рассеивающее стекло, отражатель и лампа образуют оптический элемент, который соединен с ободком пружинными защелками, а ободок - с корпусом соединительным винтом. Оптический элемент, кроме того, прикреплен к основному корпусу фары пружинами и регулировочными винтами 4.

Отражатель направляет световой пучок и отражает свет. Внутренняя поверхность отражателя отполирована, покрыта лаком и тонким слоем алюминия или хрома. Рассеивающее стекло необходимо для уменьшения ослепляющего действия светового пучка, поэтому оно имеет снаружи выпуклую форму, а с внутренней стороны - светопреломляющие выступы. Выступы расположены так, чтобы получающееся световое пятно было эллипсовидной формы и направлено вниз. Для правильной установки на стекле отлито обозначение «Верх».

К отражателю приклепан патрон лампы с тремя Г-образными вырезами, в которые входят выступы карболитовой крышки. Внутри крышки предусмотрено отверстие для токоподводящего провода. Пучок света в фарах можно регулировать винтом 4, изменяющим положение оптического элемента, или поворотом фары на сферическом шарнире.

Источником света в приборах освещения служит электрическая лампа, состоящая из металлического цоколя, контактов, стеклянного баллона и вольфрамовых нитей накаливания.

Лампы (рис. 6) могут быть одноконтактные и двухконтактные. Внутри стеклянного баллона одноконтактной лампы помещена нить накаливания один конец, которой припаян к цоколю («масса»), а другой выведен к изолированному контакту на торце цоколя Двухконтактная лампа имеет две нити, одни концы которых выведены к двум изолированным контактам на торце цоколя, другие припаяны к цоколю. Применяют также двухконтактные лампы с экраном, который в сочетании с рассеивающим стеклом обеспечивает смещение пучка света вправо и вниз, что уменьшает ослепляемость водителей встречных машин.

Рис 6. Лампы:
а - двухконтактная; б - двухконтактная с экраном, в -одноконтактная;
1 - нити накаливания, 2 - стеклянный баллон, 3 - фланец крепления, 4 - экран, 5 - цоколь.



Рис 7 Подфарник (а) и задний фонарь (6):
1 - зажим, 2 - патрон, 3 - корпус, 4 - лампа, 5-резиновая прокладка, 6 - рассеиватель,
7 - ободок, 8 - изолятор патрона, 9 - лампа стоп-сигнала и указателя поворота,
10 - лампа габаритного света и освещения номерного знака.



В зависимости от наполнения баллона различают пустотные и газонаполненные лампы. Лампы силой света от 3 кд и выше выпускают только газонаполненными. В качестве наполнителей применяют инертные газы (аргон, ксенон, криптон) или их смеси (обычно 96% аргона и 4% азота). В фарах преимущественно устанавливают двухнитевые (двухконтактные) лампы для дальнего и ближнего света. В фарах грузовых автомобилей нить дальнего света обычно создает световой пучок силой 50 кд, а ближнего - 40 кд, в современных тракторах и комбайнах - соответственно 50 и 21 кд.

Габаритные фонари служат для светового обозначения габаритных размеров машины в условиях плохой видимости и для подачи светового сигнала перед поворотом. Свет габаритных фонарей должен быть виден на расстоянии не менее 100м.

Передний габаритный фонарь, или подфарник (рис. 3, а), состоит из корпуса 3, рассеивателя 6, ободка 7, двухнитевой лампы 4 с патроном и токоподводящего провода. Двухнитевая лампа имеет нить, вырабатывающую свет силой 21 кд, которая служит для подачи светового сигнала перед поворотом, и нить, вырабатывающую свет силой 6 кд, - для габаритного освещения. Для замены лампы в подфарнике достаточно вывернуть соединительный винт и снять рассеиватель.

Задний габаритный фонарь (рис. 3,б) используют как задний указатель поворота. Он состоит из корпуса, рассеивателя, ободка и двух патронов с лампами. Корпус фонаря разделен перегородкой на две части. В нижней части фонаря установлена лампа 10 силой света 3 кд Она служит для обозначения габаритов машины ночью при стоянках и движении, а также для освещения номерного знака. В верхней части фонаря установлена лампа силой света 21 кд. Она загорается при нажатии на педаль тормоза и служит для предупреждения водителей сзади идущего транспорта о торможении (свет «Стоп»), а также используется для указания направления поворота машины. Фонари имеют рассеиватель 6 рубинового цвета, который одновременно служит отражателем света.

Указатель поворотов (рис. 4, а) предназначен для предупреждения о предстоящем маневре трактора или автомобиля. В него входят сигнальные лампочки, переключатель и прерыватель (реле). Наибольшее распространение получил электромагнитный прерыватель тока. Прерыватель (рис. 4, б) состоит из сердечника 3 с обмоткой, двух якорьков, двух пар серебряных контактов 1, нихромовой струны 4 и резистора 7. Левый якорек 5 с контактами замыкает и размыкает цепь сигнальных ламп, а правый дополнительный якорек 2 с контактами подает сигнал на контрольную лампу, расположенную на щитке приборов.

Рис 4. Снеговой указатель поворотов:
1 - контакты, 2 - дополнительный якорек, 3 - сердечник, 4 - струна, 5 - якорек,
6 - обмотка, 7 - резистор, 8 - включатель зажигания, 9 - контрольная лампа,
10 - переключатель, 11 - сигнальная лампа.



Соответствующая сигнальная лампа в подфарнике и заднем фонаре включается переключателем, размещенным на рулевой колонке. При включении указателя поворота переключателем замыкается цепь сигнальных ламп 11. Ток поступает от источника тока через левый якорек 5, нихромовую струну, резистор и обмотку якоря на сигнальные лампы. Контакты при этом разомкнуты. Поскольку ток проходит через резистор и струну, нити накала сигнальных ламп горят неполным светом.

При прохождении тока по нихромовой струне 4 последняя нагревается и длина ее увеличивается. Это дает возможность магнитному полю сердечника притянуть левый якорь к сердечнику и замкнуть контакты. При замкнутых контактах ток в цепи контрольных ламп проходит от источника тока через левый якорек и обмотку сердечника, минуя резистор и струну. Нити ламп при выключенном из цепи резисторе горят полным (ярким) светом. Обесточенная струна 4, охлаждаясь, укорачивается и размыкает контакты. При этом накал нити контрольных ламп уменьшится. Пока включен указатель поворота, контакты будут замыкаться и размыкаться, а следовательно, и лампы мигать 70-100 раз в 1 мин. Одновременно с основным якорьком магнитное поле сердечника 3 притягивает к себе дополнительный якорек 2, который через дополнительные контакты включает в цепь контрольную лампу 9 указателей поворота. После размыкания левых контактов сила тока в обмотке сердечника уменьшается и правые контакты размыкаются.

Рис. 5. Звуковой сигнал:
а - устройство, б - схема работы;
1 - корпус, 2 - конденсатор, 3 - сердечник электромагнита, 4 - обмотка электромагнита,
5-регулировочный винт, 6 - прерыватель, 7 - якорь, 8 - мембрана, 9 -резонатор,
10 - центральный винт, 11-кнопка сигнала.



Звуковой сигнал (рис. 5) - электромагнитный, вибрационного типа. Он состоит из корпуса Ш-образного сердечника с обмоткой 4 (электромагнита), стальной мембраны 8, якоря 7 и прерывателя 6. Обмотка электромагнита соединена в электрическую цепь с аккумуляторной батареей через кнопку, расположенную на рулевом колесе. В неработающем сигнале контакты прерывателя сомкнуты. Параллельно контактам прерывателя установлен конденсатор 2, предупреждающий их подгорание.

Нажимая на кнопку 11 сигнала, замыкают цепь. Электрический ток, проходя по обмотке, намагничивает сердечник 3, который притягивает якорь 7. Перемещение якоря вызывает размыкание контактов прерывателя. Ток перестает поступать в обмотку сердечника. Сердечник размагничивается, а якорь под действием упругой мембраны 8 занимает прежнее положение. Затем контакты снова смыкаются, и ток идет по обмотке сердечника. Пока нажата кнопка сигнала, контакты размыкаются и замыкаются, а мембрана колеблется, издавая звук. Тон звука изменяют регулировочным винтом 5, расположенным на корпусе сигнала.

Неисправности приборов освещения и сигнализации.

Основные неисправности, возникающие в фарах, - это слабый накал ламп или его отсутствие. Отсутствие накала возможно в результате обрыва в цепи, перегорания нитей в лампе. Загрязнения поверхности отражателя и ослабления контактных соединений могут быть причинами недостаточного света.

Неисправностью указателя поворотов является отсутствие мигающего света в результате обрыва струны или приваривания контактов. Неисправный указатель поворотов заменяют.

Характерные неисправности сигнализаторов: отсутствие света в сигнальных лампах и звука в звуковом сигнале, замыкание проводов на «массу».

Приборы освещения, звуковой и световой сигнализации

Система освещения предназначена для обеспечения безопасного движения автомобиля в темное время суток. В систему освещения входят фары, задние фонари, фонари освещения заднего номерного знака, фонари освещения салона и багажного отделения, а также лампы освещения моторного отсека и вещевого ящика.

Система световой сигнализации предназначена для предупреждения других участников движения об изменении направления движения, о торможении, а также об аварийной остановке. В систему световой сигнализации входят передние сигнальные фонари, задние сигнальные фонари, боковые повторители сигналов поворота, контрольные лампы в комбинации приборов, электронное реле-прерыватель, а также выключатели. Отражатели стоп-сигналов имеют красный цвет, сигналов фонарей поворота — оранжевый цвет.

Правые и левые указатели поворотов включаются рычагом, который расположен под рулевым колесом. При этом левые и правые сигнальные и контрольные лампы горят мигающим цветом. Частота мигания достигает 60-120 раз в минуту, мигание происходит за счет специального электронного реле-прерывателя, которое встроено в электрическую цепь. После выхода автомобиля из поворота рычаг выключения сигналов поворота автоматически возвращается в свое исходное положение. Если контрольная лампа в комбинации приборов мигает с удвоенной частотой, то это означает, что одна из сигнальных ламп не горит или реле-прерыватель находится в неисправном состоянии.

При вынужденной остановке из-за неисправности автомобиля включается аварийная сигнализация нажатием соответствующей кнопки. При включении аварийной сигнализации начинают гореть с удвоенной интенсивностью все сигнальные лампы указателя поворотов и сигнальная лампа в комбинации приборов. Цепь аварийной сигнализации проходит, минуя выключатель зажигания, поэтому сигнализация работает при любом положении ключа зажигания.

Фары автомобиля состоят из лампы основного и габаритного света, сблокированных с фонарями указателя поворота. Спереди фары находится рассеиватель из бесцветного стекла. С внутренней стороны рассеивателя расположена сложная система линз и призм. В задней части фар установлен рефлектор, изготовленный из стали. Рефлектор покрыт термостойким лаком и тонким слоем алюминия для создания зеркальной поверхности. В рефлекторе перед лампой установлен экран, который обеспечивает более четкую границу пучка ближнего света. В лампе фары находятся две нити накаливания. Одна нить (60 Вт) для дальнего света, другая (55 Вт) — для ближнего света. Нить дальнего света расположена в фокусе рефлектора и дает узкий пучок света параллельно дороге на большое расстояние. Нить ближнего света выведена вперед из фокуса и закрыта металлическим экраном, который препятствует распространению ближнего света наверх. Направление пучка света, испускаемого фарами, можно регулировать в вертикальной и горизонтальной плоскости при помощи специальных регулировочных винтов. Для регулировки пучка света фар в зависимости от нагрузки предназначен специальный гидрокорректор, который установлен в кабине водителя.

Гидрокорректор включает в себя рабочий цилиндр, исполнительные цилиндры и соединительные трубки. Рабочий цилиндр установлен на приборной панели, исполнительные цилиндры закреплены на фарах. Все цилиндры и соединительные трубки гидрокорректора заполнены низкозамерзающей жидкостью. Механизм гидрокорректора не разборный и в случае поломки полностью заменяется на новый.

Задний фонарь состоит из основания, на котором закреплена лампа, рассеивателя, а также защитного кожуха. Фонарь крепится к кузову автомобиля при помощи гаек. Он имеет секции с лампами габаритного света, света заднего хода, сигналов торможения и поворота, а также секции для противотуманного фонаря. Основание представляет собой платформу для ламп и выводной клеммы, которая предназначена для подключения колодки с пучком проводов. Рассеиватель заднего фонаря имеет встроенный отражатель. Правый фонарь представляет собой зеркальное отражение левого.

Звуковые сигналы могут быть безрупорного или рупорного типа. Рупорные звуковые сигналы представляют собой корпус, в котором находится электромагнит в виде сердечника с обмоткой. Внутри электромагнита расположен якорь с грузом и текстолитовой шайбой. Якорь жестко крепится к мембране. Кроме этого в корпусе звукового сигнала расположен мостик с подвижными и неподвижными контактами. Для усиления звука имеется составной рупрр, который состоит из крышки и корпуса. Так как рупорные звуковые сигналы потребляют ток выше допустимого для механических кнопочных выключателей, в цепи звуковых сигналов устанавливается вспомогательное реле. При включении сигнала ток поступает сначала в обмотку вспомогательного реле, затем поступает в обмотку электромагнита и через массу «замыкает» цепь. При этом под действием электромагнита якорь перемещается вверх, выгибает мембрану и одновременно с этим размыкает контакты. После этого сердечник размагничивается и под действием упругой диафрагмы возвращается в свое исходное положение, замыкает контакты, и весь процесс повторяется вновь. В результате этого якорь с мембраной совершает колебания с частотой 200 и 400 Гц, такое колебание и создает звук. Силу и тембр звука можно регулировать при помощи регулировочного винта, который перемещает край мостика с контактами, тем самым изменяя момент размыкания контактов.

Световая сигнализация автомобиля | Автомобильный справочник



Световая сигнализация автомобиля призвана облегчить распознавание автомобиля и предупредить других участников дорожного движения. Для световой сигнализации предписываются еди­ные, строго определенные цвета — красный, желтый или белый. Вот о том, что представляет собой световая сигнализация автомобиля, мы и поговорим в этой статье.



Содержание





Белый, желтый и красный цвета используются для обозначения положе­ний автомобиля соответственно спереди, по бокам и сзади. Стоп-сигналы и задние проти­вотуманные фонари также красные. Желтые лампы используются в большинстве случаев для указателей поворотов. Лишь в США задние указатели поворотов могут быть красными.

По продольной оси сила света (минимальная и максимальная) для всех фонарей должна оста­ваться в пределах заданного диапазона в целях гарантированного распознавания автосигнала, однако без какого-либо раздражающего ослепле­ния для других участников дорожного движения.



Указатели поворотов и система аварийной сигнализации



Правила ЕСЕ R48 и 76/756/ЕЕС определяют группу 1 (передние), группу 2 (задние) и группу 5 (боковые) указателей поворотов у автомоби­лей с тремя и более колесами. Фонари указате­лей поворота группы 2 являются достаточными для установки на мотоциклы и мопеды.

Контроль за работой указателей поворотов осуществляется электрическим способом. Требуется установка индикатора внутри авто­мобиля. Лампа индикатора указателя поворота приборного щитка может быть любого цвета.

Частота мигания равна 90±30 циклам в ми­нуту с периодом относительного освещения 30-80%. После включения сигнала излучение света должно происходить не позже, чем через 1,5 с. Все лампы указателей поворота с одной стороны автомобиля должны мигать синхронно. При выходе из строя одной лампы остальные лампы должны продолжать работать.

В режиме аварийной сигнализации все лампы указателей поворота должны мигать синхронно; они должны работать и при оста­новке автомобиля. Обязательно использова­ние светового индикатора работы системы.

Передних, боковых и задних ламп указателей поворота должно быть по две (цвет: желтый). В США для задних и боковых указателей пово­рота разрешается установка ламп красного или желтого цвета (SAE J588, ноябрь 1984).



Требования к конструкции световой сигнализации



Требования к конструкции световой сигнализации в Европе изло­жены в Правилах ЕСЕ R6, R7, R23, R38 и R87, а требования к установке — в Правилах ЕСЕ R48 (рис. «Расположение передних указателей поворотов«, «Расположение задних указателей поворотов» и «Расположение боковых указателей поворотов«).





В США количество, расположение и цвет сигнальных ламп регламентируются предпи­санием FMVSS 108. Требования к конструк­ции и параметрам освещения определены в соответствующих стандартах SAE.



Аварийная сигнализация и указатели пово­ротов у автомобилей без прицепа



Электронная система мигающей аварийной сигнализации и указателей поворотов содер­жит импульсный генератор для включения ламп через реле и контрольную схему для из­менения частоты мигания в случае выхода из строя любой лампы. С помощью рычажного переключателя осуществляется управление работой указателей поворотов, в то время как включение системы аварийной сигнализации производится отдельным выключателем.



Аварийная сигнализация и указатели пово­ротов у автомобилей с прицепом



Этот тип аварийной сигнализации и указате­лей поворотов отличается от используемого в автомобилях без прицепа способом управле­ния работой указателей поворотов во время мигания для указания смены направления.



Односхемный блок контроля



Тягач и прицеп оборудуются общим односхем­ным блоком контроля, служащим для включе­ния двух индикаторных ламп с определенной частотой мигания. Этот тип контрольного блока не может применяться для локализации выхода из строя любого фонаря. Частота ми­гания фонарей при этом остается постоянной.



Двухсхемный блок контроля



Тягач и прицеп оборудуются раздельными блоками контроля. Неисправность сигнализи­руется индикаторной лампой. Частота мигания фонарей при этом остается постоянной.



Задние и габаритные фонари



Согласно ЕСЕ R48 и 76/756/ЕЕС, на автомо­билях с прицепом шириной более 1600 мм должны быть установлены габаритные фо­нари, обращенные вперед, а задние являются обязательным оборудованием для автомо­билей любой ширины Автомобили шириной более 2100 мм (например, грузовые автомо­били) также должны оснащаться передними и задними габаритными фонарями.

В технических нормах оговорена установка двух фонарей белого света. В США действуют правила, изложенные в стандарте SAE J222, декабрь 1970.

Обязательным техническим оборудованием являются два задних фонаря красного цвета. Когда используется совмещенная конструкция с сигналом торможения и задним габаритным фонарем, то отношение силы света для вы­полнения отдельных функций должно быть по крайней мере 5:1. Задние фонари должны работать вместе с габаритными.

В США действуют правила, изложенные в стандарте SAE J585e, сентябрь 77.



Габаритные фонари



У автомобилей шириной более 2100 мм должно быть два белых габаритных фонаря, обращенных вперед и два красных габарит­ных фонаря, обращенных назад. Они должны располагаться как можно дальше наружу и как можно выше.

В США действуют правила, изложенные в стандарте SAE J592e.



Боковые габаритные фонари



Согласно ЕСЕ R48, автомобили длиной более 6 м должны иметь желтые боковые габарит­ные фонари (SML), кроме автомобилей без кузова (только с шасси и кабиной).

Боковые габаритные фонари SM1 могут ис­пользоваться на автомобилях всех категорий. Боковые габаритные огни SM2 могут исполь­зоваться только на легковых автомобилях.

В США действуют правила, изложенные в стандарте SAE J592e.



Задние отражатели



Согласно ЕСЕ R48, на автомобилях должно быть два красных не треугольных задних от­ражателя (один на мопедах и мотоциклах).

Разрешаются дополнительные отражатель­ные элементы (красная отражающая лента), если они не ухудшают работу стандартно требуе­мого осветительно-сигнального оборудования.

На прицепах и на автомобилях, где все обращенные вперед лампы с отражателями скрыты (т.е. убираются), должно быть уста­новлено два бесцветных не треугольных пе­редних отражателя. Они разрешены и на всех других типах автомобилей.

На всех автомобилях длиной более 6 м и на всех прицепах должны быть желтые не­ треугольные боковые отражатели. Они могут устанавливаться и на автомобилях длиной менее 6 м.

На всех прицепах должно быть два крас­ных треугольных задних отражателя. Нанесе­ние их на автомобили запрещено.

Внутри треугольников не должно быть ламп.

В США действуют правила, изложенные в стандарте SAE J594f.



Стояночные фонари



Согласно ЕСЕ R48, транспортное средство может оснащаться или двумя стояночными фонарями спереди и двумя сзади, или одним стояночным фонарем с каждой стороны. Предписанные цвета — белый для обращен­ных вперед, красный для обращенных назад. Желтый цвет может быть использован для заднего стояночного фонаря, если он ис­пользуется как единый прибор совместно с указателем поворота.

Стояночные фонари предназначены для функционирования даже тогда, когда другие автомобильные приборы освещения не вклю­чены. Функции стояночных фонарей обычно принимает на себя задний и передний габа­ритные фонари.

В США действуют правила, изложенные в стандарте SAE J222, декабрь 1970.



Лампы освещения номерного знака



Согласно ЕСЕ R48, задний номерной знак должен быть освещен так, чтобы быть читае­мым ночью на расстоянии 25 м.

По всей поверхности номерного знака яркость должна составлять не менее 2,5 кд/м2. Не должен превышаться разброс яркости 2хВmin/см между любыми контрольными точками на поверхности номерного знака. Вmin определяется как минимальная яркость, измеренная в контрольной точке.

В США действуют правила, изложенные в стандарте SAE J587, октябрь 1981.

Как альтернатива лампе подсветки номер­ного знака в будущем могут быть разрешены самосветящиеся номерные знаки.



Стоп-сигналы



Согласно ЕСЕ R48, все автомобили должны быть оснащены двумя стоп-сигналами типа S1 или S2 и одним стоп-сигналом типа S3, во всех случаях красного цвета (рис. «Расположение стоп-сигналов«).

Когда используется совмещенная кон­струкция с сигналом торможения и задним габаритным фонарем, то отношение силы света для выполнения отдельных функций должно быть по крайней мере 5:1.





Стоп-сигнал категории S3 (высокорас­положенный центральный стоп-сигнал) не должен комбинировать в одном блоке с дру­гими лампами.

В США действуют правила, изложенные в стандартах SAE J586, февраль 1984 и SAE J186а, сентябрь 1977.



Задние противотуманные фонари



Для стран ЕС/ЕЭК Правила ЕСЕ R48 пред­писывают один или два красных задних противотуманных фонаря у всех новых авто­мобилей. Расстояние между задним противо­туманным фонарем и стоп-сигналом должно быть не менее 100 мм (рис. «Расположение задних противотуманных фонарей«).





Видимая освещенная зона вдоль эта­лонной оси не должна превышать 140 см2. Электрическое питание должно обеспечивать работу противотуманного фонаря вместе с фарами ближнего, дальнего света и перед­ними противотуманными фарами. Также возможно в конструкции предусматривать независимое отключение противотуманного фонаря от передних противотуманных фар.

Задние противотуманные фонари можно использовать только при снижении видимо­сти из-за тумана до <50 м, так как они дают большую силу света, и в нормальную погоду могут серьезно ослепить движущихся сзади водителей. Индикаторная лампа должна быть желтой.



Фонарь заднего хода



Согласно ЕСЕ R48, разрешается использовать один или два белых фонаря заднего хода (рис. «Расположение фонарей заднего хода» ). Цепь питания должна быть разра­ботана с таким расчетом, чтобы обеспечивать работу фонаря только с включенными пере­дачей заднего хода и зажиганием.

В США действуют правила, изложенные в стандарте SAE J593c, февраль 1968.



Дневные ходовые огни



Правила ЕСЕ R87 регламентируют установку дневных ходовых огней на автомобилях в Ев­ропе (рис. «Расположение дневных ходовых огней» ). Их использование или исполь­зование фар ближнего света для движения в дневное время предписано в отдельных стра­нах (по состоянию на 2009 год это: Дания, Нор­вегия, Финляндия, Швеция, Латвия, Эстония, Литва, Австрия, Венгрия, Польша, Словакия, Словения, Чехия, Испания (вне населенных пунктов) и Италия (вне населенных пунктов)).





По состоянию на февраль 2011 года на­личие дневных ходовых огней согласно ЕСЕ R87, необходимо для легковых автомобилей, а ориентировочно с 2012 года их наличие будет необходимо и для автомобилей других классов (рис. «Фары и лампы в передней части автомобиля» ). Это постановление заменит собой национальные предписания.



Передние поворотные фары



В передней части автомобиля разрешается устанавливать две поворотных фары, из­лучающие свет на угол не менее 60°. Они используются при поворотах со скоростью не более 40 км/ч для более оптимального освещения дорог (примыкающих дорог или въездов в гаражи), которые обычно недо­статочно освещаются стандартными фарами. Передние поворотные фары включаются с помощью рычажка управления указателями поворотов или при повороте рулевого колеса.

Передние поворотные фары обычно дают такое же распределение света, как и ста­тичные поворотные фары. Однако условия включения различаются. И для передних по­воротных фар, и для статичных поворотных фар используется по большей части один и тот же отражатель.

В США действуют правила, изложенные в стандарте SAE J852, апрель 2001.



Опознавательные огни



Согласно ЕСЕ R65, опознавательные огни должны быть видны из любого направления и создавать впечатление мигания. Частота мигания составляет 2-5 Гц. Опознавательные огни синего цвета предназначены для уста­новки на автомобили специального назначе­ния. Огни желтого цвета устанавливаются для предупреждения об опасности.



Варианты конструкций фонарей



Цвет фонаря



В зависимости от сферы применения (на­пример, фонари стоп-сигнала, указателей поворотов, предупреждения о тумане), ав­томобильные приборы освещения должны излучать свет постоянной цветовой харак­теристики в красном или желтом цветовом диапазоне стандартной цветовой шкалы. Эти цвета определяются конкретными диапазо­нами стандартизированной цветовой шкалы (положение цвета).

Так как белый цвет образуется смешива­нием различных цветов, цветные светофиль­тры могут применяться для ослабления или полного фильтрования светоизлучения в нежелательных диапазонах цветового спектра. Роль цветного светофильтра могут выполнять либо подкрашенные отражатели приборов освещения, либо цветовые покры­тия, наносимые на стеклянные плафоны этих приборов.

Для проектирования рассеивателей фар можно также использовать технологию фильтрации, чтобы при выключении фары цвет совпадал с цветом автомобиля. Тем не менее, существующие правила выполняются, когда лампа включена. Расположение цветов изложено в нормативной документации ЕС/ ЕЭК. Они соответствуют длине волны около 592 нм для «желто-оранжевых» указателей поворота, и примерно 625 нм для «красных» стоп-сигналов и задних фонарей.



Сила света фонарей



По разным осям сила света (минимальная и максимальная) для всех фонарей должна оставаться в пределах заданного диапазона в целях гарантированного распознавания авто­сигнала, однако без какого-либо раздражаю­щего ослепления для других участников до­рожного движения. Та же базовая пропорция («унифицированный рисунок пространствен­ного распределения света») используется для большинства ламп. Уровни силы света по бокам, выше и ниже главной оси могут быть меньшими, чем вдоль самой оси (рис. «Измерительный экран для проверки фонарей» ). Однако эти значения могут отличаться от базового в зависимости от монтажной вы­соты или у особых фар (например, фар для дневных ходовых огней).



Фонари на основе линз Френеля



Свет от лампы проецируется прямо на рассе­иватель, использующий линзы Френеля для формирования луча нужным образом (рис. «Фонарь на основе линз Френеля» ). Эта концепция является очень экономи­чески выгодным решением — не требуется поверхность, получаемая при осаждении па­ровой фазы. Недостатками являются низкая эффективность и ограниченные возможно­сти в плане дизайна автомобиля.





Фонари на основе рефлекторной оптики



Лампы с приблизительно параболическими отражателями или ступенчатыми отражате­лями направляют свет от лампы в виде осе­вого луча и формируют луч с помощью опти­ческих элементов в рассеивателе (рис. «Фонарь на основе рефлекторной оптики» ).

В фонарях с отражателями произвольной формы нужный спектр луча и световой ри­сунок, полностью или частично, получаются путем направления света с помощью отража­теля. Поэтому внешний рассеиватель может быть выполнен в виде прозрачной линзы, либо дополнен цилиндрическими линзами в горизонтальном или вертикальном направ­лении.

Также успешно применяются конструк­ции, сочетающие оба эти принципа. Принцип фонаря произвольной формы с линзой Фре­неля сочетает отличную световую отдачу с целым рядом возможных вариантов дизайна. В основном световой пучок формируется отражателем. Затем с помощью оптической линзы Френеля луч света изменяет направ­ление в целях получения необходимой про­екции (рис. «Фонарь произвольной формы с линзой Френеля» ).

В современных автомобилях используются в основном фонари с отражателями произ­вольной формы. Эти фонари дают наилуч­шие возможности адаптации к форме кузова и, следовательно, к доступному структурному пространству, и в то же время выдерживают требования к дизайну.



Фонари со светодиодами



Светодиоды (LED) все чаще используются в качестве источников света в фонарях. Свето­диоды уже несколько лет используются в до­полнительных стоп-сигналах. Здесь ключевым фактором является свобода в плане дизайна- возможность компактного исполнения с не­сколькими источниками света (рис. «Светодиодная фара с линзой Френеля» и «Светодиодный фонарь» ). Кроме того, светодиоды в стоп-сигналах – это, дополнительная безопасность. Светодиод до­стигает максимальной светоотдачи менее чем за 1 мс, в то время как лампам накаливания требуется 200 мс для достижения номиналь­ного светового потока. Это означает, что свето­диоды излучают сигнал торможения быстрее, что в свою очередь сокращает время реакции.





Благодаря своей более высокой эффек­тивности в плане светового потока, яркости, термохарактеристик и механической кон­струкции светодиоды можно также исполь­зовать в областях с повышенными требова­ниями к освещению.

Что касается использования светодиодов в автомобильных фонарях, то они фунда­ментально отличаются от ламп накаливания и галогенных ламп тем, что не могут работать непосредственно от электрооборудования автомобиля. Им требуется определенное напряжение, которое, в зависимости от ма­териала полупроводника, варьируется от 2,2 до 3,6 В, и определенный ток, регули­рующий силу света. Для активации функций с низкими фотометрическими требованиями можно использовать решения на базе рези­сторов. В большинстве областей применения требуются линейные контроллеры или пре­образователи постоянного тока. Электронику можно либо интегрировать в лампу, либо реализовать в самостоятельном ЭБУ, монти­руемом на лампу или где-то в автомобиле.



Фонари с оптоволоконной технологией



С помощью оптических волноводов источник света можно отделить от точки его излуче­ния. Чтобы получить нужный световой рису­нок, требуются специальные пускатели лучей в оптических волноводах или оптически ак­тивные элементы на оптическом волноводе или перед ним. В качестве источников света можно использовать лампы накаливания, но их недостатком является высокий уровень инфракрасного излучения. Это вызывает не­обходимость использования термостойких материалов, таких как стекло и тепловые экраны. При использовании светодиодов, как «холодных» источников света, можно на­правлять свет непосредственно в прозрачный пластик, такой как поликарбонат (PC) или по­лиметилметакрилат (РММА). Лампы с опто­волоконной технологией используются в основном для создания элементов дизайна- узких полос или тонких колец (рис. «Фонарь на базе оптоволоконной технологии» ).





Системы адаптивного заднего освещения



До сих пор функции заднего освещения выполнялись с одноуровневым контуром. В зависимости от версии и конструкции по­лучалась фиксированная сила света, которая должна была находиться в установленных правилами пределах для гарантирования минимальной видимости.





Большое количество датчиков (яркости, за­грязнения, видимости, влажности и т.д.) озна­чает, что автомобиль сегодня способен более точно узнавать параметры окружающей среды и условия освещения. Для достижения опти­мальной видимости (например, достаточной силы света без излишнего ослепления) органы заднего освещения будут способны варьиро­вать силу излучаемого света в зависимости от окружающих условий, обнаруженных вокруг автомобиля. Например, стоп-сигнал будет ра­ботать в яркий солнечный день с большой си­лой света, а ночью — с меньшей, чтобы обе­спечить оптимальное обнаружение и распределение действий водителя (рис. «Допустимая сила света для адаптивных задних фонарей» ).



Освещение для удобства



Все чаще устанавливаются лампы, использу­емые у припаркованного автомобиля. Типич­ные области применения — подсветка зон в непосредственной близи от дверных проемов при открывании и закрывании дверей, лампы, обрисовывающие контуры автомобиля в нижней части кузова, и лампы, подсветки дверных ручек.

Функции, комбинирующие такие лампы с габаритными огнями и противотуманными фарами, получили название «проводи до­мой». Они активируются, к примеру, при от­пирании дверей.



РЕКОМЕНДУЮ ЕЩЁ ПОЧИТАТЬ:

Система освещения автомобиля

Любой автомобиль невозможно было бы использовать в ночное время суток, а также в условиях ограниченной видимости из-за погодных осадков, без использования осветительных приборов. Их наличие дает возможность освещать дорожное полотно, сигнализировать о выполнении маневрирования и остановке автомобиля.

В современном авто используется большое количество осветительных приборов и всех их объединяет система освещения автомобиля. Эта система выполняет несколько важнейших функций – освещение дороги и обочины, передача участникам на дороге информации об автомобиле (его габаритные размеры, направление движения, маневрирование). Также эта система обеспечивает освещение салона, грузового и подкапотного пространств. Поэтому она подразделяется на два вида – внешнее освещение автомобиля, и внутреннее.

Внешние осветительные приборы

К внешним осветительным приборам относятся – передние фары, противотуманные фары, поворотники, задние блок-фары, осветители номерного знака.

Фары

Передние фары обеспечивают освещение дороги впереди автомобиля и предоставление информации встречному и впереди идущему транспорту информации о габаритах авто. На каждом автомобиле таких фар две, и расположены они симметрично справа и слева. На большинстве автомобилей передняя фара имеет единый корпус, при этом в нем заключено сразу несколько осветительных элементов – ближний и дальний свет, габаритные огни, дневные ходовые огни. На современных моделях в корпус часто помещаются также и поворотники, хотя не всегда.

Для освещения дороги при условии, что впереди движется встречный транспорт, применяется ближний свет. Этот свет является асимметричным, что обеспечивает более лучшее освещение правой стороны трассы и обочины и неинтенсивным, чтобы не слепить водителей впереди идущего транспорта.

Дальний же свет фар тоже применяется для освещения дорожного полотна, но, лишь когда впереди нет движущегося транспорта. Этот свет является более интенсивным и мощным, позволяя осветить дорогу на большее расстояние впереди автомобиля.

Габаритные огни и поворотники

Габаритные огни предоставляют информацию водителям других транспортных средств о размерах автомобиля. Часто эти огни используются во время остановок для обозначения авто и его положения, когда головной свет тушится. Габаритные огни помимо передних фар еще располагаются и в задних блок-фарах.

Поворотники предоставляют другим водителям на дороге информацию о совершении маневрирования (поворот, смена полосы передвижения, съезд на обочину для остановки). На многих автомобилях эти осветительные приборы входят в конструкцию передних фар и задних блок-фар, но есть и модели, где поворотники располагаются отдельно и устанавливаются на бамперы. Помимо этого часто имеются еще и дублирующие поворотники на боковых частях автомобиля, а также интегрированные в зеркала заднего вида. Особенностью этих осветительных приборов является то, что все они светят желтым цветом и синхронно, причем не постоянно, а в режиме мигания. То есть, при совершении маневра вправо, водитель переводит рычаг включения поворотов вверх, при этом сразу одновременно и с одной интенсивностью мигания включаются передний, боковой, расположенный на зеркале и задний поворотники с правой стороны.

Также поворотники выполняют роль аварийной сигнализации. При ее включении начинают мигать все лампы поворотов с обеих сторон автомобиля.

ДХО и ПТФ

Дневные ходовые огни (ДХО) нужны для улучшения видимости автомобиля другим участникам во время движения днем. Отличаются от габаритных огней более ярким и интенсивным светом. Появились эти огни в системе освещения сравнительно недавно, поэтому далеко не все авто ими оборудованы. Если машина ими не оснащена, то роль этих огней может выполнять ближний свет или же ПТФ.

Противотуманные фары (ПТФ) нужны для обеспечения лучшего освещения дороги при передвижении в условиях плохой видимости и атмосферных осадков. Они обеспечивают широкий световой луч, у которого усечена верхняя часть. За счет этого свет не отражается от атмосферных осадков, и не слепит водителя, обеспечивая только освещение дороги. Спереди авто противотуманные фары используются парно, сзади же может быть установлен как один, так и два таких фонаря, допускается и полное их отсутствие. Эти фонари являются необязательным осветительным элементом, поэтому используются они далеко не на всех автомобилях. Они располагаются на автомобиле обычно ниже других осветительных приборов и монтируются зачастую в бамперы.

Задние осветительные приборы

Задние блок-фары устанавливаются на автомобиль парно. Как и спереди этот блок совмещает в себе сразу несколько осветительных приборов. Самая простая задняя фара включает в себя габаритные огни и стоп-сигнал. Также в ней дополнительно могут располагаться поворотники и фонарь заднего хода. Если на автомобиле имеются задние противотуманные фары (одна или две), то они могут быть включены в блок-фару или устанавливаться отдельно на бампер. Также к задним осветительным приборам относится фонарь освещения номерного знака.

Стоп-сигнал предназначен для передачи информации другим участникам о том, что автомобиль замедляется или останавливается. Часто помимо блок-фар на авто имеется еще и дублирующий стоп-сигнал, установленный либо на заднем стекле, либо в спойлере.

Фонари заднего хода предоставляют информацию о том, что авто будет двигаться назад, при этом они еще выполняют освещение пространства сзади автомобиля.

Внутренние осветительные приборы

Внутренняя система освещения автомобиля тоже включает в себя значительное количество приборов – салонный плафон, фонари освещения багажника и подкапотного пространства, фонари приборной доски, габаритные огни в дверях автомобиля.

Салонный плафон и фонари багажника и капота обеспечивают освещение этих частей авто в темное время суток. Также часто имеется фонарь и в перчаточном ящике. Все они просто обеспечивают дополнительную комфортабельность при эксплуатации автомобиля в ночное время.

Фонари приборной доски обеспечивают легкое считывание информации с нее во время движения ночью. Габаритные огни в дверях показывают другим участникам движения, что у автомобиля открыта дверь, что влияет на его габариты. В некоторых моделях в нижней части двери расположены подножные фонари. Их задача осветить землю в ночное время при вставании из автомобиля.

Управление системой освещения

Естественно, все осветительные приборы работают не сами по себе, ими управляет водитель, или же они включаются при выполнении определенных действий.

Для включения фар обычно применяется подрулевой переключатель или клавиша, установленная на передней панели. Первое положение – это все осветительные приборы выключены, второе – загораются габаритные огни спереди и сзади, дневные ходовые огни, освещение номерного знака и приборной панели. Третье положение – включается свет фар, при этом остальные фонари продолжают работать.

Переключение между ближним и дальним светом фар выполняется подрулевым переключателем, расположенным с левой стороны. При включении дальнего света фар на приборной панели загорается сигнальная лампа.

Поворотники тоже включаются переключателем, расположенным слева на рулевой колонке за рулем. Часто для включения поворотов и переключения света фар используется один комбинированный переключатель. Для включения аварийной сигнализации применяется отдельная клавиша, установленная на передней панели. Управление противотуманными фонарями обычно выполняется клавишей, расположенной на передней панели.

Стоп-сигнал загорается при нажатии на педаль тормоза. Для того чтобы эти осветительные приборы сработали, используется датчик включения, установленный под педалью. При нажатии она надавливает на датчик и сигнал загорается. Такой же датчик используется и на фонарях заднего хода, но установлен он возле рычага КПП. При включении задней скорости, рычаг воздействует на датчик и огни загораются.

Салонный плафон включается своим переключателем, который обычно расположен рядом с ним. Лампы освещения багажника и подкапотного пространства работают либо от датчиков (при открытии крышки багажника или капота подвижная часть датчика высвобождается, и замыкает контакты, в результате чего лампы загораются), либо от клавиш, установленных рядом с фонарями.

Для включения габаритных огней дверей и подножной подсветки тоже применяются датчики, которые при открытии двери замыкают контакты, и огни загораются.

Система освещения за все время существования претерпела немало изменений и продолжает совершенствоваться. Это повышает безопасность эксплуатации автомобиля и комфорт в темное время суток.

Лучшее соотношение цены и качества автомобильных сигнализаций - Выгодные предложения на автомобильные сигнальные лампы от мировых продавцов автомобильных сигнализаций

Отличные новости !!! Вы попали в нужное место для автомобильных сигнализаций. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене.Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку эта лучшая автомобильная сигнализация в кратчайшие сроки станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели автомобильную сигнализацию на AliExpress. Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в освещении системы автосигнализации и думаете о выборе аналогичного товара, AliExpress - отличное место для сравнения цен и продавцов.Мы поможем вам решить, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь. А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе.Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца. Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово - просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет. Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны - и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести car alarm system lights по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы. На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Лучшая система автосигнализации и слежения за автомобилем - отличные предложения на автомобильную сигнализацию и систему слежения от мировых продавцов автомобильных сигнализаций и систем слежения

Отличные новости !!! Вы попали в нужное место для системы автомобильной сигнализации и слежения.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку эта лучшая система автомобильной сигнализации и слежения за мгновение станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели автомобильную сигнализацию и систему слежения за автомобилем на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в автосигнализации и системе слежения за автомобилем и думаете о выборе аналогичного товара, AliExpress - отличное место для сравнения цен и продавцов. Мы поможем вам решить, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово - просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны - и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести car alarm & tracking system по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Различные типы сигналов тревоги, используемые на судах

Морская чрезвычайная ситуация на море не сопровождается сигнализацией, но судовые аварийные сигналы и сигналы тревоги могут помочь нам справиться с кризисной ситуацией или избежать чрезвычайной ситуации эффективно и правильно.

Аварийные сигналы или сигнализация на судне устанавливаются повсюду на различных системах и механизмах судна, чтобы уведомить экипаж об опасной ситуации, которая может возникнуть из-за различных типов чрезвычайных ситуаций на борту судна.

Аварийные сигналы тревоги бывают как звукового, так и визуального типа, чтобы гарантировать, что человек может, по крайней мере, услышать звуковой сигнал тревоги при работе в зоне, где визуальная сигнализация невозможна, и наоборот.

В международной морской индустрии стандартной практикой является наличие на судне аварийной сигнализации для конкретного предупреждения, которое одинаково для всех морских судов, независимо от того, по каким морям они плавают или к какой компании они принадлежат.

Загрузите практические морские электронные книги с удивительными бонусами:

Вот несколько фантастических электронных книг, чтобы в ближайшие пару минут получить важную информацию о мореплавании!

Электронные книги для Smart Mariner

Эта общность помогает моряку хорошо знать и понимать тип предупреждения / аварийной сигнализации или аварийной сигнализации на судне и помогает быстрее справиться с ситуацией.

Ссылки по теме:

7 наиболее распространенных типов аварий на палубе судна

10 Чрезвычайно опасных аварий в машинном отделении

Типы судовых сигнализаций

Это различные типы аварийных сигналов тревоги или сигналов на борту судна, которые устанавливаются для подачи аудиовизуальных предупреждений:

1) Общая тревога :

Общая аварийная тревога на судне распознается по 7 коротким звонкам в колокол, за которыми следует длинный звонок или по сигналу судового гудка из 7 коротких звуков, за которыми следует 1 длинный звук.

Общий аварийный сигнал на судне подается, чтобы сообщить экипажу на борту о возникновении чрезвычайной ситуации, например о пожаре, столкновении, посадке на мель или о сценарии, который может привести к оставлению судна и т. Д.

Пункт включения судовой общей сигнализации находится на ходовом мостике. После активации общего сигнала тревоги на борту; то есть семь коротких один длинный звук (7 коротких 1 длинный звук), каждый экипаж корабля должен следовать инструкциям и обязанностям, указанным в списке по тревоге, и проследовать к назначенному месту сбора.

Кредиты: Тодд Лаппин / flikr.com

Действия, которые должен предпринять экипаж после подачи общей тревоги по судну:

  • Перейти к назначенным пунктам сбора
  • Прослушивание системы оповещения (PA) для типа чрезвычайной ситуации (обычно объявляемой вахтенным помощником капитана, старшим помощником капитана или капитаном), которая приводит к общей тревоге на судне.
  • Как только природа аварийной ситуации станет известна, член экипажа должен перегруппироваться в соответствии с составом и предпринять корректирующие действия для разрешения ситуации в соответствии с планом сбора.

Ссылки по теме:

Руководство по реагированию на различные чрезвычайные ситуации на судне

Важность противопожарных учений на кораблях

2) Пожарная сигнализация на судне:

Каждый раз, когда на судне обнаруживается пожар, его экипаж должен подать сигнал тревоги на борту судна, нажав ближайший пожарный выключатель или громко и непрерывно выкрикивая «ПОЖАР ПОЖАР». Сигнал пожарной тревоги на борту судна звучит как непрерывный звон судового электрического колокола или непрерывный звук судового гудка.

Сигналом пожара на судне должен быть непрерывный свисток или электрический звонок в течение не менее 10 секунд. Однако на большинстве судов сигнал о пожаре подается постоянно в сигнальный колокол.

Как только капитан принимает решение об увольнении экипажа из пожарных депо, общий сигнал тревоги звучит три раза, после чего следует три коротких сигнала судового свистка.

Действия, которые должен предпринять экипаж после подачи сигнала пожарной тревоги на судне:

  • Пройти в пожарное депо
  • Подтвердите место возгорания
  • Выполнять обязанности, указанные в списке по тревоге в соответствии с назначенной командой

Дополнительная литература

16 Средства пожаротушения и превентивные меры на борту судов

Различные типы огнетушителей, используемых на судах

Руководство по пожарным насосам на корабле

3) Сигнализация «Человек за бортом» :

Было много ситуаций, когда экипаж, работающий на борту судна, или пассажир круизного лайнера падали в воду в открытом море.Когда человек падает за борт, на судне включается звуковой сигнал тревоги «Человек за бортом».

Звуковой сигнал тревоги MOB состоит из внутреннего сигнального колокола судна на 3 длинных звонка для уведомления экипажа на борту, а также из 3 длинных сигналов судового свистка для информирования других судов, находящихся поблизости.

Сигнализатор «Человек за бортом», состоящий из света и дыма, также может быть установлен на мостике, прикрепленном сбоку от спасательного круга, который при бросании в воду будет излучать дым и свет, чтобы привлечь внимание экипажа судна или другого находящегося поблизости судна.

Действия, которые должен предпринять экипаж после подачи сигнала тревоги MOB корабля:

Читать - Способы решения ситуации с человеком за бортом на судне

4) Сигнал тревоги об отказе от судна :

Когда аварийная ситуация на борту судна выходит из-под контроля и судно перестает быть безопасным для экипажа на борту судна, капитан устно подает сигнал покинуть судно на отвечающую за него станцию ​​или экипаж на судовой личной адресации (PA ) система.

Более шести коротких звуков и одного продолжительного звука в судовом свистке и один и тот же сигнал в общем сигнальном колоколе используются в качестве сигнала тревоги об оставлении судна или звукового сигнала на борту судна.Однако сигнал тревоги аналогичен общей тревоге, и все прибывают на станцию ​​экстренного сбора, где капитан или его заместитель (старший помощник капитана) дает устный приказ покинуть судно.

Действия, которые должен предпринять экипаж после объявления или сигнала об оставлении корабля:

  • Отнесите свой спасательный жилет / гидрокостюм к назначенному месту сбора
  • Носите любые дополнительные предметы (одеяло / пайки / воду и т. Д.), Как указано в обязанностях в списке по тревоге.
  • Избегайте более длинных маршрутов и маршрутов, ведущих из помещения к месту сбора
  • Дождитесь приказа капитана покинуть корабль

5) Навигационная сигнализация:

На ходовом мостике большая часть навигационного оборудования и навигационных огней снабжена аварийной сигнализацией.В случае любой из этих неисправностей на мостике будет подан сигнал тревоги судна, детали которого (местоположение, затронутое оборудование, тип проблемы и т. Д.) Будут отображаться на экране уведомлений на навигационной панели мостика.

Действия, которые должен предпринять экипаж после подачи навигационной сигнализации:

  • Проверить, к какому оборудованию относится сигнал тревоги
  • Попытайтесь найти неисправность, из-за которой поступает аварийный сигнал
  • Устраните неисправность или при необходимости переключите резервное оборудование

Дополнительная литература

Что такое навигационная система наблюдения и сигнализации на мостике (BNWAS)?

Что такое интегрированная мостовая система (IBS) на кораблях?

6) Сигнализация машинного отделения:

Машинное отделение корабля оснащено различными механизмами, работа которых постоянно контролируется с помощью системы контроля и мониторинга.

Машины в машинном отделении оснащены различными устройствами безопасности и сигнализацией, обеспечивающими безопасную работу. Если какой-либо из этих механизмов выходит из строя, срабатывает общая сигнализация машинного отделения, и проблему можно увидеть на панели сигнализации диспетчерской, которая отобразит сигнал тревоги.

Действия, которые должен предпринять экипаж после подачи сигнала тревоги в машинном отделении:

  • Проверьте, к какому механизму / системе относится сигнал тревоги
  • Попытайтесь найти неисправность, из-за которой поступает аварийный сигнал
  • Устраните неисправность или при необходимости переключите резервное оборудование

Дополнительная литература

12 способов освоить порядок несения вахты в машинном отделении

7) Сигнализация CO2 в машинном отделении:

Машинное отделение оборудовано стационарной системой пожаротушения СО2.Звуковая и визуальная сигнализация для стационарной системы пожаротушения с CO2 полностью отличается от сигнализации машинного отделения и других сигналов судовой сигнализации и упрощает реорганизацию.

Звуковые аварийные сигналы должны быть расположены так, чтобы их можно было слышать во всем защищенном помещении при работе всех механизмов, и эти аварийные сигналы следует отличать от других звуковых аварийных сигналов путем регулировки звукового давления или звуковых характеристик.

Сигнал тревоги должен срабатывать при открытии дверцы отсекающего шкафа, который используется для открытия и выпуска банков баллонов с CO2.

Действия, которые должен предпринять экипаж после подачи навигационной сигнализации:

Прочтите - Действия экипажа перед эксплуатацией судовой системы пожаротушения с помощью CO2

8) Сигнализация CO2 в грузовом пространстве:

Грузовые помещения корабля также оборудованы стационарной системой пожаротушения, которая при срабатывании имеет другую сигнализацию. Звуковая и визуальная сигнализация для стационарной системы пожаротушения с CO2 полностью отличается от других судовых сигнализаций, звуковую сигнализацию следует отличать от других сигнализаций на судне путем настройки звукового давления или звуковых характеристик.

Действия, которые должен предпринять экипаж после подачи навигационной сигнализации:

  • Подсчитайте численность экипажа
  • Убедитесь, что грузовой отсек опломбирован и внутри нет экипажа.
  • Убедиться, что вся система вентиляции грузового отсека закрыта

Связанное чтение: 8 ошибок, которые нельзя допускать при обращении с системой пожаротушения с CO2

9) Судовая охранная сигнализация:

В соответствии с правилом XI-2/5 главы XI Конвенции СОЛАС, все суда должны быть оборудованы судовой системой оповещения.Судовая охранная сигнализация (SSAS) - это система бесшумной сигнализации, подаваемая в случае нападения пиратов. Когда SSAS активирован, на борту судна не подается сигнал тревоги, и он не предупреждает другие находящиеся поблизости суда. Этот сигнал уведомляет различные прибрежные органы или компетентные органы, в непосредственной близости от которых судно в настоящее время работает через глобальную спутниковую систему для информирования о пиратстве.

Различные сигналы тревоги судна четко описаны в списке по тревоге вместе с действиями, которые необходимо выполнить, чтобы все члены экипажа могли выполнять свои обязанности в кратчайшие сроки в реальной чрезвычайной ситуации.Чрезвычайно важно, чтобы моряк знал о различных типах аварийных сигналов на судне и понимал, какую аварийную ситуацию они представляют.

Связанное чтение: Кодекс ISPS для судов - Краткое руководство по необходимым вопросам

Заявление об отказе от ответственности: Мнения авторов, выраженные в этой статье, не обязательно отражают точку зрения Marine Insight. Данные и диаграммы, если они используются в статье, были получены из доступной информации и не были подтверждены каким-либо установленным законом органом.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
