Система охлаждения дизеля

Система охлаждения дизеля

Система охлаждения дизеля — жидкостная (водяная) закрытого типа с принудительной циркуляцией охлаждающей жидкости. В ее состав входят: водяной насос, водяной радиатор с заливной горловиной и крышкой, в которую вмонтирован паровоздушный клапан, рубашка охлаждения, вентилятор, термостат, шторка, соединительная арматура и сливные краники.

Температурный режим дизеля контролируют с помощью указателя температуры, датчик которого установлен в головке цилиндров, а также сигнализатора предельного состояния температуры охлаждающей жидкости. Максимальная температура охлаждающей жидкости не должна превышать 95 °С.

Водяной радиатор предназначен для отвода теплоты охлаждающей жидкости, нагревающейся в рубашке дизеля, и состоит из верхнего и нижнего бачков, трубчато-пластинчатой сердцевины и боковин.

Рекламные предложения на основе ваших интересов:

Дополнительные материалы по теме:

На верхней части бачка расположена заливная горловина, закрываемая крышкой с паровоздушным клапаном. Паровой клапан поддерживает в системе охлаждения давление 0,043…0,049 МПа (0,45….0,50 кгс/см2), воздушный-разрежение 0,00098…0,00784 МПа (0,10…0,08 кгс/см2). Верхний и нижний бачки соединены с сердцевиной болтами, между сердцевиной и бачками установлены резиновые уплотнительные прокладки. К боковинам прикреплен кожух вентилятора.

Крепление радиатора на тракторе — эластичное, т.е. к переднему брусу —с помощью двух опор 6 с резиновыми амортизаторами, а в верхней части — растяжкой к головке блока цилиндров.

Шторка выполнена из прорезиненной ткани и намотана на барабан, расположенный между водяным и масляным радиаторами. Управление шторкой— тросовое из кабины с помощью рукоятки управления.

Водяной насос и вентилятор. Насос — центробежного типа, необходим для принудительной циркуляции воды в системе охлаждения. Чугунный корпус насоса прикреплен к передней стенке блока цилиндров. В корпусе на двух подшипниках установлен вал насоса. На одном конце вала установлена ступица, а на лыске другого конца — крыльчатка.

Шкив прикреплен к ступице, а к шкиву — осевой вентилятор. Шкив вентилятора и связанные с ним детали приводятся во вращение через ремни от шкива коленчатого вала дизеля. В водяном насосе использованы полузакрытые подшипники со смазкой Литол-, не требующей замены в – течение всего срока службы. Пространство в корпусе между подшипниками заполняют смазкой через масленку. Водяная и масляная полости насоса разделены между собой дополнительным торцевым уплотнением, которое состоит из шайбы, находящейся в контакте с торцом упорной втулки, резиновой манжеты, охватывающей вал, и поддерживающей пружины.

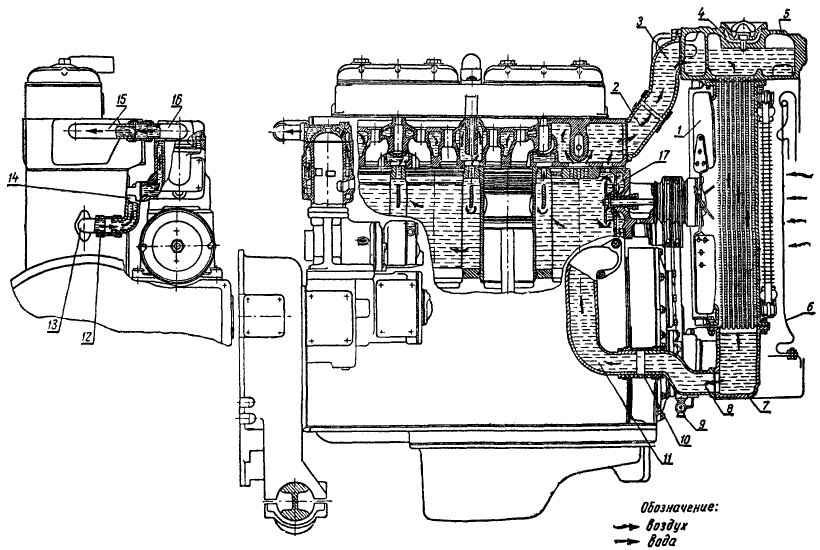

Рис. 1. Система охлаждения:
1 — краник нижнего бачка радиатора: 2 — водяной радиатор; 3 — горловина верхнего бачка радиатора; 4 — соединительный патрубок; 5 — вентилятор; 6 — термостат; 7 — водяной насос; 8 — головка цилиндров; 9 — сигнализатор; 10 — указатель температуры, 11 — краник блока: 12 — блок цилиндров; 13 — гильза.

Рис. 2. Радиаторы системы охлаждения: 1 — крышка; 2 —верхний бачок радиатора; 3 — растяжка; 4 — боковина; 5 — кожух вентилятора; б – опора; 7 — нижний бачок; 8 — масляный радиатор; 9 — шторка; 10 — сердцевина водяного радиатора; 11 — маслосборник; 12 и 13 — маслопроводы; 14 — тросово-барабанное управление шторкой.

Рис. 3. Водяной насос и вентилятор:
1 — вентилятор; 2 — ступица; 3 — шпонка; 4 — вал насоса; 5 — шкив; 6 — стопорное кольцо; 7 — масленка; Н — пружина; 9 — крыльчатка; 10 — резиновая манжета; 11 — обойма; 12 — уплотнительная шайба; 13 и 16 — сальники; 14 — корпус; 15 — ремни вентилятора; 17 — болт.

Термостат предназначен для автоматического поддержания температурного режима в заданных пределах и ускорения прогрева дизеля после его пуска. Он состоит из корпуса, датчика термостата с твердым наполнителем, верхнего основного и нижнего вспомогательного клапанов. В корпусе имеются два боковых окна для прохода воды, верхний торец корпуса служит седлом для клапана. К верхней части датчика прикреплены основной клапан и рычаг вспомогательного клапана. Термостат размещен в корпусе и установлен на выходе из рубашки охлаждения блока цилиндров. При температуре охлаждающей жидкости ниже 70 °С основной клапан закрыт, и жидкость через окна поступает по патрубку в насос, от него — в водяную рубашку блока цилиндров, минуя радиатор, и ускбренно прогревается. При температуре жидкости выше 70 °С твердый наполнитель датчика увеличивается в объеме до такой степени, что происходит открытие основного клапана (на рисунке показан пунктиром) и жидкость поступает в радиатор. При этом вспомогательный клапан перекрывает окна для прохода жидкости в водяной насос, минуя радиатор.

Техническое обслуживание. К основным операциям обслуживания системы охлаждения относятся: заполнение охлаждающей жидкостью, промывка, смазывание подшипников, подтяжка креплений и регулировка натяжения ремней вентилятора.

Систему нужно заправлять чистой и мягкой водой. Жесткую воду, в которой растворено много’минеральных солей, без предварительного умягчения применять нельзя. При работе дизеля соли осаждаются на стенках деталей, контактирующих с водой и образуют слои твердой накипи, которая снижает теплопроводность стенок, ухудшает циркуляцию воды, снижая проходные сечения каналов в водяной рубашке и трубках радиатора.

Простейший способ умягчения воды —ее кипячение с последующим отстаиванием.

Воду, которую по разным причинам сливают из системы, целесообразно сохранять для последующего использования после отстаивания и фильтрования.

Химический способ умягчения воды —добавка 10… 12 г кальцинированной соды на 10 л воды. Нельзя заливать холодную воду в систему неостывшего дизеля, так как это может привести к образованию трещин в блоке цилиндров и головке. По той же причине следует избегать заправки очень горячей водой в холодный дизель. При работе уровень воды не должен быть ниже 100 мм верхней плоскости горловины верхнего бачка радиатора.

Периодически систему охлаждения промывают, чтобы удалить из нее илообразный осадок (шлак и накипь), для чего используют раствор 50…60 г кальцинированной соды в 1 л воды. Полностью заправив таким раствором систему охлаждения с добавлением 2 л керосина, дают дизелю проработать 8… 10 ч, после чего сливают раствор и промывают систему чистой водой.

Рис. 4. Термостат:
1 — корпус; 2 — вспомогательный клапан; 3 — окно для прохода воды; 4 — стержень датчика; 5 — основной клапан; 6 — датчик.

—

При работе двигателя детали его должны нагреваться до определенной температуры. Чрезмерный нагрев может привести к выгоранию металла (прогоранию днищ поршней, клапанов и т. п.), большому тепловому расширению и заклиниванию отдельных деталей, разложению и сгоранию масла, ухудшению наполнения цилиндров зарядом свежего воздуха.

Недостаточная температура отрицательно влияет на полноту сгорания топлива, увеличение непроизводительных потерь тепла.

Рис. 5. Схема воздушной системы охлаждения:
1 — вентилятор; 2 — воздухопровод; 3 — отверстие для разогрева холодного двигателя паяльной лампой; 4 — межцилиндровое пространство; 5 — направляющие пластины

Особенно вредным является оседание частичек жидкого топлива на холодных стенках цилиндров, приводящее к смыванию с них масла, попаданию топлива в картер и разжижению смазки, что в конечном счете вызывает резкое повышение износа деталей двигателя.

Для поддержания требуемого теплового режима работы двигателя служит система охлаждения. Существуют два типа систем охлаждения: воздушная и жидкостная. При воздушной системе охлаждения цилиндры двигателя охлаждаются потоком воздуха, создаваемым мощным центробежным вентилятором. Воздушный поток по воздухопроводу направляется в межцилиндровое пространство и охлаждает ребристую поверхность цилиндров и их головок, а затем через щель воздухо-отводящего канала выходит наружу. Установленные в воздухо-отводящем канале направляющие пластины вызывают завихрение воздуха и более интенсивное омывание им ребер цилиндров. Холодный двигатель перед пуском прогревают паяльной лампой, при этом горячий газовый поток проходит через отверстие в межцилиндровое пространство. Воздушная система охлаждения применяется у дизельных двигателей многих зарубежных автомобилей («Татра», «Магирус-Дейтц» и др.).

У отечественных дизельных двигателей применяют жидкостную принудительную систему охлаждения, при которой циркуляция жидкости совершается под действием центробежного насоса, подающего охлажденную жидкость из радиатора в рубашку охлаждения блока цилиндров. Система охлаждения такого типа применительно к V-образному дизельному двигателю показана на рис. 6.

Жидкость, охлажденную в радиаторе, центробежный насос подает в продольные каналы, расположенные в нижней части блока цилиндров, по обеим его сторонам. Поступая в рубашку охлаждения блока, жидкость равномерно охлаждает цилиндры благодаря наличию в стенках продольных каналов отверстий, распределяющих поток жидкости. Частично поток жидкости из нижних распределительных каналов непосредственно направляется в головку цилиндров к стенкам выпускных каналов, наиболее нагреваемым во время работы двигателя. Жидкость, охладившая стенки цилиндров, проходит в полость головки и направляется в два сборных патрубка, установленных на головках цилиндров. В этих патрубках расположены термостаты, изменяющие направление движения воды в зависимости от ее температуры. При непрогретом двигателе, когда клапаны термостатов закрыты, жидкость направляется в соединительную трубку, связывающую оба термостата, а затем по перепускной трубке к центробежному насосу.

Когда температура жидкости поднимается до 72—75 °С, клапаны термостатов открываются, и жидкость по отводящим трубопроводам поступает в верхнюю коробку радиатора. Вентилятор создает поток воздуха, необходимый для охлаждения радиатора.

От связи с атмосферой система охлаждения изолирована и соединяется с ней только при открытии воздушного или парового клапанов в пробке радиатора. Наивыгоднейшему тепловому режиму двигателя с жидкостной системой охлаждения соответствует температура жидкости в рубашке блока 80—95 °С. Этот режим необходимо поддерживать при всех условиях эксплуатации автомобиля.

У двигателей ЯМЗ-740 в систему охлаждения дополнительно включен расширительный бачок, который является резервным для антифриза при его расширении от нагревания. Благодаря наличию расширительного бачка при сильном нагреве антифриз

Рис. 6. Схема жидкостной системы охлаждения:

1 — радиатор: 2 — продольный канал: 3 — термостат: 4 — верхняя коробка радиатора; 5 — вентилятор

не выбрасывается частично в атмосферу через паровой клапан, а перетекает в бачок. Кроме того, наличие расширительного бачка способствует удалению воздуха из системы охлаждения.

Бачок, выполненный из прозрачной пластмассы, герметически закрывается пробкой с паровым и воздушным клапанами. Впускной (воздушный) клапан предотвращает разрежение в системе охлаждения при уменьшении температуры антифриза, когда давление в системе снижается. Он открывается при величине разрежения 0,001—0,013 МПа и сообщает систему с атмосферным воздухом. Выпускной (паровой) клапан допускает избыточное давление в системе до 0,065 МПа.

В системах охлаждения многих дизельных двигателей и в том числе ЯМЗ-740 антифриз, обладающий антикоррозийными свойствами, применяется постоянно, даже в летнее время. Чтобы уберечь его от потерь, в системе охлаждения и отопления вместо сливных кранов устанавливают резьбовые конические пробки. Заливать в систему охлаждения воду разрешается в исключительных случаях и то лишь на короткий период.

Центробежный насос лопастного типа обеспечивает постоянную циркуляцию жидкости в системе охлаждения. У дизельных двигателей он должен иметь высокую производителькость, с этой целью повышена частота вращения его вала по сравнению с коленчатым валом, подбором соответствующих диаметров ведущего и ведомого шкивов клпноременной передачи.

На рис. 7, а показано устройство центробежного насоса двигателя ЯМЗ-740. В литом чугунном корпусе на шариковых подшипниках вращается валик, несущий на одном конце шкив, а на другом — крыльчатку. Корпус закрыт спереди крышкой, а сзади имеется пространство, в котором установлены подшипники; пространство герметизировано графитовым кольцом и находящимся в контакте с ним уплотнительным устройством, состоящим из обоймы, резиновой манжеты и упорного кольца, поджимаемого пружиной. В процессе эксплуатации подшипники не нуждаются в пополнении смазки.

Радиатор, предназначенный для охлаждения жидкости, трубчато-пластипчатого типа. Он состоит из трех рядов латунных трубок овального сечения. Припаянная к трубкам медная лента образует ребристую поверхность, хорошо отводящую тепло от жидкости, циркулирующей в трубках. Сверху и снизу к трубкам припаяны коробки радиатора. Боковые стойки, выполненные из стальных пластин, соединенные с нижней пластиной, образуют каркас радиатора. В верхнюю коробку входит подводящий, а в нижнюю — отводящий патрубки.

Шторки служат для регулирования потока воздуха, проходящего между пластинами и трубками радиатора. Устанавливают шторки перед решеткой радиатора; закрывают их при прогреве двигателя и в случае значительного падения температуры охлаждающей жидкости. При установлении нормального теплового режима шторки открывают.

Рис. 7. Приборы жидкостной системы охлаждения двигателя ЯМЗ-740!
а – центробежный насос; б – термостат с твердым наполнителем; 1 коппус; 2 – шкив; 3 – крышка; 4 и 5 – шарикоподшипники 6 и 23 – втулки 7 и 14 – кольца: в – отверстие для выхода воздуха 9 – крыльчатка 10 18 и 19 – пружины; 11 – манжета; 12 – валик; 13 – обойма манжеты; 16 и 25 – капаны; 15 – баллон; 17 – наполнитель: 20 – обойма; 21 — диафрагма; 22 — буфер, 24 — шток

Термостат — прибор, предназначенный для ускорения прогрева двигателя путем изменения направления потока охлаждающей жидкости в зависимости от ее температуры. В настоящее время применяют два вида термостатов: с жидкостным или твердым наполнителем. На двигателях ЯМЗ-236 и ЯМЗ-238 применяют термостат жидкостного типа, состоящий из гофрированного баллона, заполненного легкокипящей жидкостью (70% этилового спирта и 30% воды), и клапана. При температуре жидкости ниже 75°С клапан термостата закрыт и жидкость направляется непосредственно к центробежному насосу, минуя радиатор. Нагрев охлаждающей жидкости выше указанной температуры приводит к кипению жидкости в баллоне термостата. Под давлением паров легкокипящей жидкости происходит перемещение клапана, открывающего путь охлаждающей жидкости в верхнюю коробку радиатора. В результате этого охлаждающая жидкость проходит по большому кругу циркуляции, включая радиатор, что снижает ее температуру.

У двигателя ЯМЗ-740 применен термостат с твердым наполнителем в виде церезина (очищенный горный воск). Такой наполнитель отличается высокой надежностью в работе. Церезин, заключенный в баллоне термостата, при нагреве охлаждающей жидкости до 70—83 °С плавится и объем его увеличивается, что заставляет перемещаться втулку, действующую на клапаны, перепускающие охлажденную жидкость. С открытием клапана и закрытием клапана охлаждающая жидкость циркулирует через радиатор. Снижение температуры охлаждающей жидкости вызывает уменьшение объема церезина, что приводит к возвращению клапанов в первоначальное положение. Охлаждающая жидкость вновь циркулирует, минуя радиатор.

Вентилятор предназначен для увеличения скорости прохода воздуха через радиатор, способствуя этим быстрейшему отводу тепла от него. У дизельных двигателей применяют вентиляторы осевого типа с пятью или шестью лопастями. Ось вентилятора вращается в шариковых подшипниках, установленных в отдельном корпусе. Для привода вентилятора используют шестеренчатую или клиноременную передачу от коленчатого вала двигателя. У двигателя ЯМЗ-740 в привод вентилятора включена гидромуфта с автоматическим включателем. Это устройство позволяет поддерживать тепловой режим двигателя в пределах 80—95 °С. При такой конструкции вентилятор установлен па ведомом валу гидромуфты соосно с коленчатым валом двигателя.

Гидромуфта привода вентилятора служит для передачи вращения от коленчатого вала двигателя вентилятору и способствует выравниванию нагрузок, меняющихся при резком изменении частоты вращения коленчатого вала. Гидромуфта состоит из ведущей и ведомой частей, расположенных в полости, образуемой передней крышкой и корпусом.

Ведущая часть гидромуфты состоит из ведущего колеса в сборе с кожухом и ведущего вала; кроме того, с ней соединены вал со шкивом, используемым для привода вентилятора, если таковой размещается отдельно.

Рис. 8. Гидромуфта привода вентилятора двигателя ЯМЗ-740:
1 — передняя крышка; 2 — корпус подшипника; 3 — кожух; 4, 7, 13 и 19 — шарикоподшипники; 5 — трубка корпуса подшипника; б — ведущий вал; 8 — уплстнителъное кольцо; 9 — ведомое колесо; 10 — ведущее колесо; 11 — шкив; 12 — вал шкива; 14 — упорная втулка; 15 — ступица вентилятора; 16 — ведомый вал; 17 а 20 — манжеты о пружинами; 18 — прокладка

Ведомая часть гидромуфты состоит из ведомого колеса, соединенного с ведомым валом, па котором сидит ступица вентилятора.

Внутренние поверхности ведущего и ведомого колес имеют лопатки. Полость между лопатками заполнена маслом, подаваемым из системы смазки двигателя. При увеличении частоты вращения коленчатого вала увеличивается количество масла, отбрасываемого лопатками ведущего колеса на лопатки ведомого. При этом скорость вращения вентилятора возрастает.

Включатель гидромуфты — золотникового типа, расположенный на патрубке, подводящем охлаждающую жидкость в рубашку двигателя, служит для управления работой гидромуфты. В него входит термосиловой элемент, заполненный активной массой, плавящейся с увеличением температуры охлаждающей жидкости. Когда температура жидкости повысится до 80—95 °С, объем активной массы настолько увеличится, что находящийся под ее действием шток переместит золотник включателя и откроет проход для масла от насоса двигателя в полость гидромуфты. Заполнение полости гидромуфты маслом обеспечивает передачу вращения от ведущего колеса к ведомому. Ведомое колесо муфты увеличивает частоту своего вращения, а вместе с этим возрастает и частота вращения вентилятора. Это возрастание происходит очень плавно, и вентилятор равномерно увеличивает скорость воздуха, омывающего трубки радиатора. С уменьшением подачи масла в полость гидромуфты его объем становится недостаточным для передачи вращения между колесами гидромуфты, поскольку из ее полости маслу открыт проход для стекания в картер двигателя. При полном прекращении подачи масла в полость гидромуфты она перестает передавать вращение вентилятору.

Контроль за температурой охлаждающей жидкости. Важность поддержания нормального теплового режима для бесперебойной и экономичной работы двигателя требует внимательного наблюдения за температурой охлаждающей жидкости. С этой целью на щитке приборов в кабине автомобилей устанавливают указатели температуры охлаждающей жидкости.

У автомобилей КамАЗ дополнительно установлена сигнальная лампа перегрева двигателя. Она включается, когда температура охлаждающей жидкости достигает 98 °С. В этом случае требуется выяснить причину, вызвавшую перегрев двигателя.

—

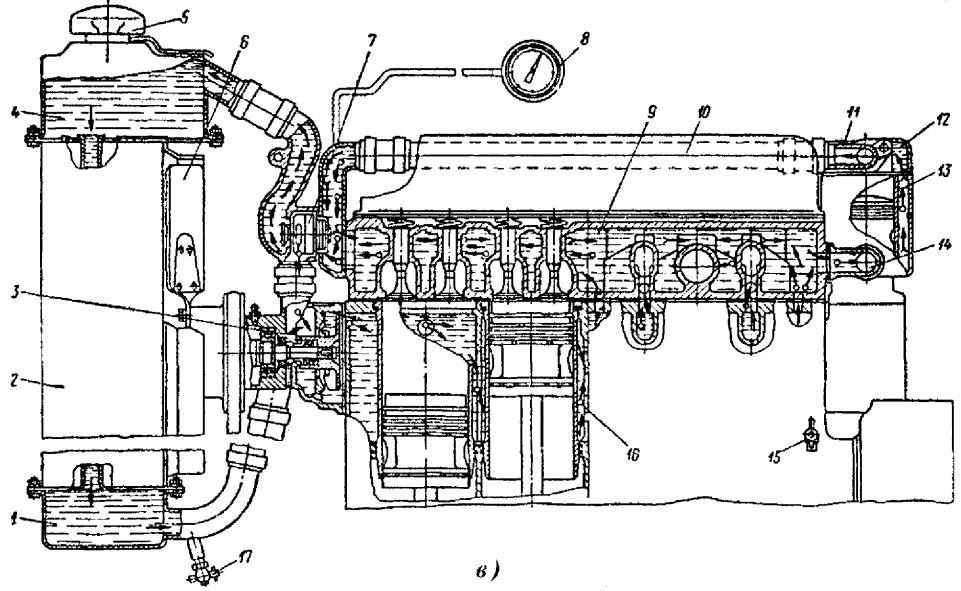

Дизель охлаждается водой, циркулирующей в системе под действием центробежного насоса. Вода заливается через горловину верхнего бака радиатора. Центробежный насос забирает воду из нижнего бака радиатора и нагнетает ее в водяные рубашки основного и пускового двигателя. Вода отнимает тепло от стенок цилиндров, головки и поступает в верхний бак радиатора, потом по трубкам в нижний бак. Проходя по трубкам радиатора, вода охлаждается потоком воздуха четырехлопастным вентилятором. Вентилятор и центробежный водяной насос имеют общий вал и приводной двухременный шкив. Вал крыльчатки водяного насоса уплотняется сальниковой набивкой. Натяжение приводных ремней осуществляется натяжным роликом, вращающимся на двух шариковых подшипниках. Датчик дистанционного термометра охлаждающей воды расположен в отводном патрубке головки цилиндров.

Cистема охлаждения дизельного двигателя

Cистема охлаждения дизельного двигателя

Общее устройство. Система охлаждения предназначена для принудительного отвода теплоты от наиболее нагретых деталей (гильзы, блока, головок цилиндров) и поддержания необходимого температурного режима дизеля.

В дизелях СМД-31 и СМД-23/24 применена жидкостная принудительная система охлаждения. В качестве охлаждающей жидкости используют воду или антифриз.

В системе охлаждения дизеля СМД-24 (с пусковым двигателем) частично применяется естественная (термосифонная) циркуляция охлаждающей жидкости из-за различной плотности горячей и холодной жидкости. Такая циркуляция жидкости происходит в нижней части рубашки блок-картера и водяной рубашке пускового двигателя (при работе его в режиме холостого хода).

Рекламные предложения на основе ваших интересов:

Дополнительные материалы по теме:

На рисунке 56 приведена схема системы охлаждения дизеля СМД-31. Основные сборочные единицы системы – водяной насос с вентилятором, радиатор и термостаты. Вода из нижнего бачка радиатора засасывается водяным насосом и по водоподводящим каналам блок-картера подается в водяную рубашку блока цилиндров и головок цилиндров. По каналу вода из водяной рубашки блока цилиндров подводится к водомасляному теплообменнику, а по каналу отводится в водяную рубашку передней головки цилиндров. Из головок цилиндров по трубам, соединенным между собой шлангом, вода поступает в верхний бачок радиатора. Пройдя по трубкам сердцевины радиатора, вода охлаждается потоком воздуха, создаваемым вентилятором.

Рис. 56. Схема системы охлаждения дизеля СМД-31: 1 – гильза; 2 – блок-картер; 3 – нижний бачок радиатора; 4 – водяной насос; 5 -отводящая труба; 6 – водяной радиатор; 7 – верхний бачок радиатора; 8 – заливная горловина радиатора; 9 – корпус термостатов; 10 – бонка на водяной трубе под установку датчика температуры; 11 – водяная труба передней головки цилиндров; 12 – водяная труба задней головки цилиндров; 13 – канал подвода воды в головку цилиндров; 14 – канал подвода воды к водомасляному теплообменнику; 15 – водо-масляный теплообменник; 16 – канал отвода воды от водомасляного теплообменника; 17 – водяная рубашка блок-картера

Температура воды в системе охлаждения при полной нагрузке дизеля и температуре окружающего воздуха не более 40 °С должна быть 85…100 °С. Допускается кратковременное (не более 3 мин) повышение температуры воды до 105 °С. На водяной трубе передней головки цилиндров предусмотрены две бонки с резьбовыми отверстиями под установку датчика температуры и сигнализатора аварийной температуры воды.

Для регулирования давления в системе в пробке заливной горловины 8 радиатора установлен паровоздушный клапан. Паровой клапан служит для отвода из радиатора образующихся паров воды, а воздушный – для сообщения системы с окружающей средой.

Рис. 57. Водяной насос и вентилятор: 1 – вентилятор; 2 – ступица шкива вентилятора; 3 – кольцо; 4 – приводной ремень; 5 и 19- шариковые подшипники; 6 – трубка подвода масла; 7 – отводящая труба; 8 крышка водяного насоса; 9 – крыльчатка; 10 и 23 – болты; 11 – втулка; 12 и 22-гайки; 13 – прокладка; 14 – сальник; 15 и 20 – резиновые манжеты; 16 – дренажное отверстие; 17 валик водяного насоса; 18 – корпус; 21 – шкив

Из системы охлаждения вода сливается через краник, установленный на корпусе водомасляного теплообменника, а из водяного радиатора – через краник на нижнем бачке радиатора.

Конструкция системы охлаждения дизелей СМД-23/24 аналогична системе дизеля СМД-31, только в ней отсутствуют водомасляный теплообменник и водяной канал, а на дизеле СМД-24 еще подключена система охлаждения пускового двигателя (забор воды из нижней части рубашки блок-картера и отвод из головки пускового двигателя в водяную трубу).

Для принудительной циркуляции воды в системе охлаждения дизелей СМД-31 и СМД-23/24 служит водяной насос 72.13002.00-02, смонтированный на переднем торце блока цилиндров. Поток воздуха на радиатор нагнетается вентилятором, объединенным в один агрегат с водяным насосом. В чугунном корпусе (рис. 57) на двух шариковых подшипниках вращается валик насоса. На передний конец валика насажена ступица, которая зафиксирована от проворачивания на валу сегментной шпонкой. К ступице болтами прикреплены шкив и шестилопастный вентилятор. На дизеле СМД-31 установлен вентилятор 72.13010.01, а на СМД-23/24 – вентилятор 60-13010.11 (различие – размеры и углы наклона лопастей).

Рис. 58. Натяжной ролик: 1 – ролик; 2 и 8 – винты крепления крышек; 3 и 6 – крышки; 4 – стопорное кольцо; 5 – шариковые подшипники; 7 – ось ролика; 9 – распорное кольцо

Для смазывания подшипников водяного насоса из масляного канала блок-картера по трубке 6 подается моторное масло. Резиновые манжеты предохраняют от просачивания смазки наружу.

На заднем конце валика установлена крыльчатка, уплотнение которой с корпусом обеспечивается сальником, унифицированным с сальником водяного насоса двигателей ВАЗ. Для контроля за работой сальника в корпусе насоса выполнено дренажное отверстие. Появление воды из отверстия свидетельствует об износе сальника.

Привод вентилятора и водяного насоса осуществляется двумя ремнями. Натяжение ремней регулируют натяжным роликом (рис. 58), который вращается на двух шариковых подшипниках, запрессованных на оси ролика. Между подшипниками расположено распорное кольцо. Ролик устанавливают на неподвижную ось и фиксируют стопорным кольцом. Подшипники закрыты крышками, которые прикреплены к ролику винтами. Подшипники ролика постоянно смазываются. Ролик может свободно перемещаться вдоль оси, что позволяет ему самоустанавливаться при натяжении ремней.

Для сокращения времени прогрева дизеля и поддержания оптимального температурного режима независимо от нагрузки и температуры окружающего воздуха на дизеле установлены два термостата марки ТС-107. Они размещены в общем корпусе, полость которого сообщается с водяной трубой, верхним бачком радиатора и водяным насосом.

Термостат представляет собой неразъемную конструкцию, состоящую из латунного корпуса, стойки и держателя, скрепленных между собой четырьмя усиками, которые выполнены на стойке, пропущены через пазы в корпусе и держателе, отогнуты и припаяны к держателю.

В корпусе термостата размещены два клапана (основной и перепускной) и баллон, внутри которого находятся поршень и резиновая вставка. Пространство между резиновой вставкой и баллоном заполнено специальным наполнителем, представляющим смесь церезина с алюминиевым порошком. Пружина установлена враспор и плотно прижимает основной клапан к корпусу.

После пуска дизеля, пока вода не прогреется до температуры 80 °С, основные клапаны термостатов закрыты. Вода, поступающая в корпус термостатов из водоотводящих труб головок цилиндров, минуя радиатор, по трубе направляется в насос и снова попадает в блок-картер. При температуре воды свыше 80 °С наполнитель, нагреваясь, расширяется в объеме и давит на резиновую вставку, которая, в свою очередь, сжимаясь, стремится вытолкнуть поршень. При усилии на поршень, превышающем сопротивление пружины, основной клапан перемещается вниз относительно поршня, образуя кольцевой зазор между клапаном и корпусом, и вода начинает частично циркулировать через радиатор. Когда температура воды достигает 90 °С, клапан открывается полностью и весь поток воды проходит через радиатор.

Одновременно при перемещении основного клапана перемещается вниз перепускной клапан, перекрывая канал для прохода воды к водяному насосу.

Рис. 59. Термостат: 1 – перепускной клапан; 2 – нижняя стойка; 3 – пружина клапана; 4 – основной клапан; 5 – держатель; 6 и 14- гайки; 7 – колпачок вставки; 8 – поршень; 9 -корпус термостата; 10 – резиновая вставка с шайбой; 11 – наполнитель; 12 -баллон; 13 – пружина перепускного клапана

Техническое обслуживание системы охлаждения заключается в ежесменной проверке и доливке охлаждающей жидкости в радиатор, проверке и при необходимости регулировке натяжения ремней привода вентилятора через каждые 60 моточасов.

Натяжение ремней проверяют с помощью устройства КИ-8920 ГОСНИТИ в таком порядке:
– приведите устройство в исходное положение, установив кнопкой указатель нагрузки на нуль и раздвинув подвижные сегменты так, чтобы их нижние торцы находились на одной линии;
– установите устройство сегментами на проверяемый ремень в середине пролета между шкивами и нажмите на корпус-ручку, следя за показанием указателя нагрузки. При нагружении ремня сегменты проворачиваются относительно своей оси на угол, пропорциональный стреле прогиба. Как только нагрузка на ремень достигнет 40 Н (4 кгс), снимите устройство и определите прогиб ремня по шкале, нанесенной на сегментах. Если прогиб ремня не соответствует требуемому значению, отрегулируйте его натяжение.

В случае отсутствия устройства прогиб можно определить нажатием на ремень пружинным динамометром или грузом. При этом усилие должно быть приложено в середине прогиба между шкивами и также составлять 40 Н.

Помните, что при недостаточном натяжении ремни пробуксовывают и быстро изнашиваются, а дизель перегревается. Чрезмерное натяжение приводит к их вытягиванию, а также вызывает ускоренный износ подшипников водяного насоса.

Регулировать натяжение ремней привода вентилятора следует в таком порядке: – ослабьте затяжку гайки, фиксирующей положение кронштейна, и передвиньте кронштейн с натяжным роликом, отворачивая или заворачивая гайки на тяге до получения требуемого натяжения ремней; – затяните гайку. Проверьте натяжение ремней. Прогиб ремней на ветви шкив вентилятора – натяжной ролик должен быть 5…10 мм.

Рис. 60. Проверка натяжения ремня устройством КИ-8920:

Рис. 61. Регулировка натяжения ремней вентилятора: 1 – ремни привода вентилятора; 2 – натяжной ролик; 3 и 7 – шайбы; 4 – проотавка водяного насоса; 5 и 8 – гайки; 6 – тяга; 9 – шпилька; 10 – кронштейн

Проверку натяжения ремней привода вентилятора и насоса, их регулировку и замену в случае чрезмерной вытяжки или обрыва одного из них проводят одновременно. При установке новых ремней разница между их длинами должна быть не более 4 мм.

Для системы охлаждения необходимо использовать только чистую воду (кипяченую, дождевую или снеговую), из которой выделяется наименьшее количество накипи. Оседая в рубашке блока цилиндров дизеля, на стенках гильз головки цилиндров и трубках радиатора, она ухудшает работу и техническое состояние системы. Поэтому нельзя часто менять воду в системе охлаждения, а также необходимо своевременно определять и ликвидировать утечку воды. Сливать воду из системы следует в чистую емкость для повторного ее использования.

Система охлаждения должна быть заполнена полностью, для чего воду заливают до ее появления в горловине радиатора. Затем пускают дизель и дают ему поработать 3…5 мин. Это необходимо для удаления воздушных пузырей из труднодоступных полостей системы. После остановки дизеля при необходимости доливают воду в систему.

Работа дизеля с не полностью заполненной системой не допускается, так как это может привести к перегреву и, как следствие, к заклиниванию поршней.

Антифризы следует применять в холодное время года (при температуре 5 °С и ниже).

Объем заливаемого антифриза должен быть меньше заправочной емкости системы охлаждения, так как он имеет больший, чем вода, коэффициент объемного расширения.

8 случае испарения воды из антифриза (уменьшение уровня в радиаторе) в систему доливают чистую пресную воду, периодически проверяя плотность раствора, которая должна быть не ниже 1,055 г/см3.

Рекомендуемые марки антифризов – Тосол-А40 и Тосол-А65, температура замерзания которых соответственно -40 и -65 °С.

Если в систему зимой залита вода, то при кратковременных остановках нельзя допускать снижения ее температуры ниже 40 °С, а при длительных остановках нужно обязательно ее сливать. При этом необходимо следить за тем, чтобы вся вода была слита и не замерзла в сливных краниках радиатора и блок-картере, для чего следует прочистить их проволокой. После слива воды краники оставляют открытыми, а для полного удаления воды проворачивают на несколько оборотов коленчатый вал дизеля.

При нагреве охлаждающей жидкости свыше 100 °С нельзя сразу открывать пробку радиатора, так как это может привести к резкому снижению давления в системе, закипанию охлаждающей жидкости и выбросу ее из радиатора, что очень опасно для обслуживающего персонала. Сначала охлаждают дизель, переведя его на холостой ход, и только затем открывают пробку.

Если система охлаждения находится в исправном состоянии, то обеспечивается оптимальный тепловой режим, а следовательно, и нормальная работа дизеля.

При эксплуатации комбайна в системе охлаждения возникают неисправности, влекущие за собой ухудшение отвода теплоты в окружающую среду. К ним относятся: образование накипи в системе, нарушение герметичности системы по соединениям (утечка охлаждающей жидкости), износ уплотнений или поломка деталей водяного насоса и вентилятора, выход из строя указателя температуры охлаждающей жидкости и термостата. Большинство неисправностей предупреждают своевременным проведением операций ТО и применением рекомендуемых охлаждающих жидкостей.

Наиболее сложный агрегат системы охлаждения – водяной насос. Восстановление его работоспособности требует определенной квалификации и навыков.

Ниже приведена технология замены уплотнения водяного насоса 72-13002.00-02 в следующем порядке:
– отверните гайки и снимите крышку водяного насоса;
– отверните болт крепления крыльчатки;
– спрессуйте съемником крыльчатку с валиком проверьте состояние торца опорной втулки крыльчатки. В случае наличия рисок или неравномерного износа прошлифуйте торец втулки. Допускается уменьшение выступающей части втулки по высоте на 0,5 мм;
– отогните три усика на корпусе сальника и извлеките из латунного корпуса уплотнительную шайбу и манжету сальника с пружиной;
– установите в латунный корпус новую манжету сальника с пружинои и уплотнительную шайбу. Фиксирующие усики можно не загибать;
– установите крыльчатку на валик и затяните болт [момент затяжки 14…15 Н-м(1,4…1,5 кгс-м)].

В случае повреждения латунного корпуса сальника уплотнения его необходимо заменить. Для этого проведите все вышеуказанные операции по разборке водяного насоса и дополнительно извлеките из корпуса насоса латунный корпус сальника уплотнения. Новый сальник в сборе запрессуйте в корпус.

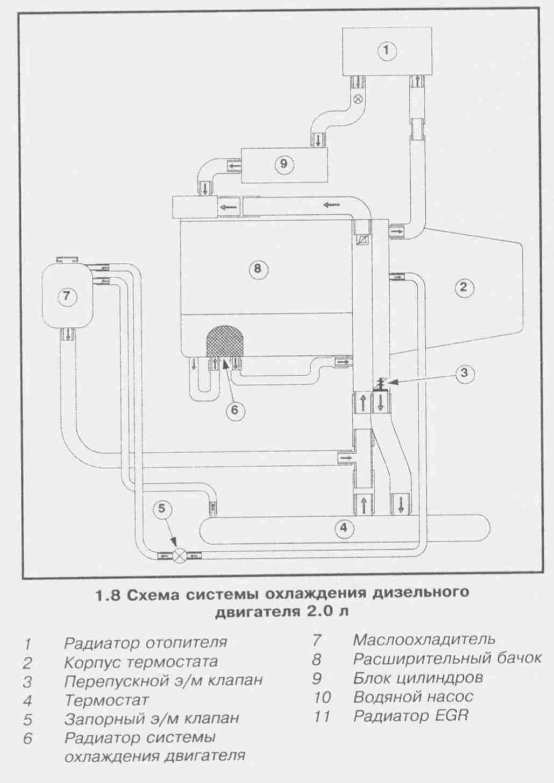

Какое давление системы охлаждения дизельного двигателя

Содержание

Для чего давление в системе охлаждения
Как образовывается давление
Сложности с давлением в системе охлаждения
Давление в системе охлаждения двигателя автомобиля
Как создается давление внутри системы охлаждения автомобиля
Зачем нужно высокое давление внутри системы охлаждения
Какое давление внутри системы охлаждения автомобиля
Какую роль играет крышка расширительного бачка в давлении системы охлаждения
Почему важно поддерживать правильное давление в системе охлаждения
Какое давление системы охлаждения дизельного двигателя
Причины низкого и избыточного давления в системе охлаждения
Как формируется внутреннее давление
Как создается давление внутри системы охлаждения автомобиля
Пару слов о роли крышки расширительного бачка
Для чего в системе высокое давление
Для чего нужно давление
Нюансы работы системы охлаждения
Каким должно быть давление
Так давление это побочный продукт?
Охлаждающая жидкость
Проблемы с внутренним давлением
Избыточное давление
Для чего нужно знать показатели давления
Замена вышедшего из строя узла
Как найти утечку?
Как обнаружить утечки
Подведем итоги
Серьезные последствия
Негерметичность системы
Система охлаждения ВАЗ 2107: особенности и неисправности
Почему давление может быть повышенным или пониженным
Причины повышенного и пониженного давления в системе охлаждения
Почему давление высокое
Почему давление отсутствует
Видео

Для чего давление в системе охлаждения

В наше время, подавляющее большинство легковых автомобилей и специализированной колесной техники оборудованы двигателями внутреннего сгорания. Вследствие того, что конструкция современных моторов далека от идеальной добрая часть произведенной энергии тратится на удаление тепла от трущихся деталей.

Для этого двигатель оборудуют жидкостно-воздушной охлаждающей системой. В ней используют охлаждающую жидкость (ОЖ), которая, омывая рубашку блока цилиндров, нагревается и затем, циркулируя в радиаторе, остывает под действием набегающего потока воздуха.

Но проблема в том, что нынешние моторы при работе разогреваются до очень высоких температур, и простая вода в системе охлаждения быстро превратится в клубы пара, вырывающиеся из-под капота автомобиля. И даже использование тосола или антифриза с температурой кипения 105–110° C не является панацеей. Но конструкторы давно придумали способ облегчить данную проблему.

Помочь этому сможет давление в системе охлаждения двигателя. Еще в школе нам рассказывали, что благодаря повышению давления повышается температура кипения жидкости. И вот, благодаря такому решению температуру кипения охлаждающей жидкости удалось повысить до 115—120°C.

Как образовывается давление

Давайте попробуем разобраться, вследствие чего создается и поддерживается повышенное давление в системе охлаждения мотора. После того как вы завели двигатель вашего автомобиля он станет нагреваться, и температура охлаждающей жидкости растет.

Соответственно образовывается пар, и вот за счет него начинает повышаться и уровень давления. В пробке радиатора или расширительного бачка установлен клапан, который поддерживает его на необходимом уровне.

Если говорить про цифровые параметры, то в зависимости от производителя это от 1,2 до 2 бар. Обычно, при росте давления свыше 1,5 бар срабатывает предохранительный клапан, и избыток образовавшегося пара сбрасывается в атмосферу.

Сложности с давлением в системе охлаждения

Вообще-то, таких проблем в системе охлаждения может быть только 2 — оно или слишком высокое, или низкое. Давайте попробуем разобраться с каждой из них.

При чрезмерном повышении давления узлы охлаждающей системы могут выйти из строя. Например, известны случаи, когда не сработал предохранительный клапан и радиатор отопителя салона просто разорвало. Также может лопнуть или сорвать с крепления патрубок. Это приведет к потере охлаждающей жидкости, выходу двигателя из строя из-за перегрева и дорогостоящему ремонту.

Если в процессе эксплуатации вы сталкиваетесь с тем, что в вашем авто постоянно срывает какой-либо из патрубков — это значит у вас высокое давление в системе охлаждения. Причина подобной неисправности во всех случаях одна — не работает предохранительный клапан. Устранить данную проблему очень легко — надо всего-навсего поменять пробку на радиаторе или расширительном бачке.

О пониженном давлении в системе охлаждения может говорить не слишком теплый поток воздуха из дефлекторов отопления салона. Причин в данном случае может быть несколько:

Какой из методов устранения проблем с давлением в системе подойдет вам, зависит от каждого конкретного случая.

Мы же со своей стороны можем только посоветовать вовремя, проводить все регламентные работы и ТО. И тогда ваш автомобиль будет радовать вас надежной работой долгие годы.

Источник

Давление в системе охлаждения двигателя автомобиля

Одной из главных задач производителей двигателей является повышение КДП, которое в идеале должно доходить до 100%. Но в данный момент двигатели внутреннего сгорания, используемые в автомобилях, далеки от идеалов. Во время их работы значительная часть энергии тратится на трение и нагрев. Из-за возникающего нагрева, в автомобиль приходится устанавливать системы охлаждения. В данный момент наиболее распространена система жидкостного охлаждения мотора автомобиля. В нее заливается охлаждающая жидкость (тосол или антифриз), которая циркулирует по системе под давлением, охлаждая соответствующие агрегаты. В рамках данной статьи рассмотрим, какое именно давление в системе охлаждение создается, как это происходит, а также другие вопросы, связанные с темой.

Как создается давление внутри системы охлаждения автомобиля

Первое, что нужно понять, то что специально никакое давление в системе охлаждения двигателя не создается. Самим агрегатам мотора не важно, под каким давлением циркулирует охлаждающая жидкость. Главное, чтобы элементы двигателя успевали достаточно охлаждаться.

Как известно, практически любая жидкость под нагревом расширяется. Это касается, в том числе, охлаждающей жидкости – антифриза, тосола. В среднем, охлаждающая жидкость при нагреве расширяется на 10-20%, то есть именно на столько растет ее уровень в системе. Поскольку система охлаждения представляет собой замкнутый герметичный контур, при запуске двигателя и разогреве охлаждающей жидкости возникает давление. Антифриз давит на стенки радиаторов, патрубков и других компонентов системы внутри.

Обратите внимание: В системе охлаждения автомобиля немаловажную роль играет крышка расширительного бачка. Она представляет собой клапан высокого и низкого давления, который может, соответственно, стравливать излишки или, наоборот, подсасывать воздух из атмосферы.

Зачем нужно высокое давление внутри системы охлаждения

Если вспомнить курс школьной физики, с легкостью можно понять, зачем используется повышенное давление в системе охлаждения. Как известно, чем выше давление, тем выше температура закипания жидкости. Соответственно, если, например, давление равно 1 атмосфере, обычная вода будет кипеть при 100 градусов Цельсия. Но, если поднять давление до 2 атмосфер, то температура кипения приблизится к 120 градусам Цельсия.

Обратите внимание: пример с водой выше приведен неспроста. Еще несколько лет назад в автомобильной системе охлаждения использовалась обычная вода, чтобы охлаждать мотор. Поскольку ее температура закипания находится на уровне в 100 градусов по Цельсию, а рабочая температура мотора зачастую выше, было принято решение повысить давление внутри системы охлаждения. Кроме того, старые системы охлаждения не имели столь хорошей герметичности, как их современные аналоги.

Охлаждающие жидкости, которые сейчас используются в системе охлаждения автомобиля, закипают при температуре в 130-140 градусов, а при нахождении в герметичном конкуре с высоким давлением температура может доходить и до 150 градусов. Именно поэтому проблема с «закипанием» двигателя встречается все реже.

Какое давление внутри системы охлаждения автомобиля

Сразу стоит отметить, что в зависимости от автомобиля, давление в системе охлаждения автомобиля будет отличаться. Приведем среднее значение – это примерно от 1,2 до 2 атмосфер (в редких ситуациях давление может доходить до 2 атмосфер).

Обратите внимание: Когда речь идет о давлении применительно к жидкости, принято его называть не в атмосферах, а в Барах. Соответственно, давление в системе охлаждения в таком случае, в среднем, от 1,2 до 2 Бар.

Давление в системе охлаждения может зависеть от множества разных факторов: используемой охлаждающей жидкости, строение самого двигателя, герметичности и так далее.

Какую роль играет крышка расширительного бачка в давлении системы охлаждения

Важный вопрос, который обязательно нужно рассмотреть, это значение крышки расширительного бачка. Она представляет собой клапан, задачей которого является контроль давления внутри шлангов и патрубков.

При повышении температуры двигателя возрастает температура жидкости в охлаждающей системе. Соответственно, вместе с этим повышается давление. Если в определенный момент не разгерметизировать систему, то может произойти разрыв шланга или радиатора.

Крышка расширительного бачка необходима для того, чтобы в нужный момент позволить выйти лишнему давлению. Подобным образом удается внутри системы охлаждения поддерживать определенное давление, например, на уровне в 1,5 атмосфер.

Играет роль крышка расширительного бачка и в обратном направлении. Когда автомобиль ставится на стоянку, его мотор постепенно охлаждается. При понижении температуры мотора понижается температура охлаждающей жидкости, а вместе с тем образовывается в системе охлаждения разряженная атмосфера. В такой ситуации крышка расширительного бачка открывается (то есть берет на себя роль клапана) и подает необходимое количество воздуха для нормализации давления.

Почему важно поддерживать правильное давление в системе охлаждения

Выше мы уже частично коснулись этот вопрос, но сейчас рассмотрим его чуть более подробно. Избыточное давление в системе охлаждения способно повредить компоненты, которые в этой системе задействованы. В данную систему входит большое число элементов, которые могут просто порваться или деформироваться из-за высокого давления. К таким элементам относятся:

Если произошла деформация любого из этих компонентов (или он порвался, сломался, на нем образовалась трещина), вероятнее всего виной тому давление в системе охлаждения.

Источник

Какое давление системы охлаждения дизельного двигателя

Рекламные предложения на основе ваших интересов:

Антифризы следует применять в холодное время года (при температуре 5 °С и ниже).

Источник

Причины низкого и избыточного давления в системе охлаждения

Как формируется внутреннее давление

Часто можно встретить высказывания о том, что в двигателе образуется рабочее давление, которое может быть повышенное, то есть чрезмерно сильное, либо недостаточное.

Но тут следует запомнить одну вещь.

Специально в системе охлаждения давление не создается.

Фактически для ДВС не важно, при каком именно давлении жидкость охлаждения будет циркулировать по его внутренним полостям. Тут главный вопрос в том, чтобы элементы успевали охлаждаться.

Замена катализатора на пламегаситель: какие последствия могут быть

Как создается давление внутри системы охлаждения автомобиля

Пару слов о роли крышки расширительного бачка

Как я уже писал в одной из своих статей – ее назначение сложно переоценить. Ведь по сути это клапан, который контролирует атмосферы внутри всех шлангов и патрубков.

Когда идет разогрев, и жидкость начинает разогреваться, «атмосферы растут»! И если в определенный момент их не сбросить то у вас просто разорвет либо шланг, либо радиатор (ведь сейчас у них пластиковые боковины), либо еще что-нибудь.

Крышка открывается, и излишний «пар» выходит наружу! Таким образом, внутри остается заданное значение, скажем – 1,2 атм. Также и наоборот, когда у вас машина остыла, жидкость начинает уходить вниз, но лишнее давление сброшено, поэтому начинает образовываться разряженная атмосфера. И тут опять же крышка срабатывает как клапан – открывается и подает нужный воздух, для нормализации.

Таким образом, крышка это очень серьезный узел, у меня у знакомого была проблема, постоянно выбивало шланг с печки, никто не мог понять почему!

Антифриза вытекло просто уйма! Но потом сломалась и крышка, при очередном откручивании, после того как поставили новую, все прошло! Так что если у вас выбивает шланги, первым проверяйте крышку.

Для чего в системе высокое давление

Казалось бы, если большое давление создает такие проблемы, зачем вообще оно требуется внутри системы.

Опять же обратимся к школьному курсу физики. Там сказано, что чем выше окажется давление, тем выше поднимется и температура кипения жидкости. Банальный пример. При давлении, равном 1 атмосфере, простая вода закипит примерно при 100 градусах Цельсия. Но поднимите давление еще на 1 атмосферу, и тогда жидкость начнет кипеть только при 120 градусах Цельсия. Это примерные цифры, но суть, я думаю, вы уловили. Причем вода в примере указана не просто так. Ранее на автомобилях системы охлаждения функционировали на обычной воде.

Поскольку вода кипит уже при 100 градусах, а в моторе температура выше, потребовалось поднять давление, тем самым повысив отметку температуры закипания.

В зависимости от мотора и авто, у всех машин свои показатели рабочей температуры. Загляните в руководство и техническую документацию таких автомобилей и двигателей:

Вы наглядно увидите, что температура действительно отличается.

Еще одним существенным недостатком старых систем, отвечающих за охлаждение ДВС, была недостаточная герметичность.

Проезд нерегулируемых перекрестков: у кого преимущество движения

Современные ОЖ, применяемые на автомобилях, обычно закипают на отметках 130-140 градусов по шкале Цельсия. Если они еще и будут находиться внутри герметичного контура, тогда при условии создания высокого давления закипание произойдет только по мере достижения температуры до уровня 150 градусов. С этим связан тот факт, что современные моторы очень редко могут закипеть. Хотя это все равно актуальная проблема для многих старых автомобилей и их двигателей, продолжающих эксплуатироваться в нашей стране. Так что пока от этой проблемы избавиться не удалось.

Думаю, все теперь поняли, для чего нужно давление, и почему езда без давления фактически невозможная.

Перед тем как проверить и разобраться в том, какие причины приводят к понижению и повышению давления, следует разобраться в нормах этого самого давления.

Для чего нужно давление

Казалось бы, зачем давление в системе охлаждения, ведь все, что требуется – обеспечить непрерывную циркуляцию антифриза, чтобы он нагревался, проходя через водяную рубашку блока цилиндров, и охлаждался в радиаторе потоком встречного воздуха при движении автомобиля, или воздухом, нагнетаемым вентилятором.

Поначалу так и было: в радиатор заливалась вода, и машина отправлялась в путь. Лет восемьдесят назад не было ничего необычного в стоящей на обочине машине, из-под капота которой валит пар, а фраза «мотор закипел» у всех вызывала понимание. Продолжить движение водитель мог либо залив в радиатор холодной воды, либо дождавшись, когда остынет та, что залита в систему охлаждения.

Причина проста: температура кипения воды при атмосферном давлении, как известно, составляет 100 градусов Цельсия, антифризы, изготавливающиеся на основе спиртов, закипают при температуре 110–115 градусов. Охлаждающая жидкость, проходя через систему охлаждения, не успевает остывать и в результате закипает. Причем чем выше нагрузка на мотор, тем быстрее.

Из школьного курса физики известно, что повышенное давление увеличивает температуру кипения жидкости. Даже небольшого повышения давления достаточно, чтобы «отодвинуть» температуру кипения на 5-10 градусов.

Так, у ВАЗ-2110 давление в исправной системе охлаждения должно составлять порядка 1,2 атм.

Нюансы работы системы охлаждения

Многое также зависит от используемой охлаждающей жидкости. Заливать воду, к примеру, не нужно даже в старые автомобили, лучше прикупить недорогой антифриз, проблем будет меньше. Тем не менее современные моторы требуют качественного охлаждения. Завод-изготовитель в мануале указывает рекомендуемые марки ОЖ. Желательно придерживаться этих советов и не разбавлять антифриз, если у вас не концентрат.

Современные охлаждающие жидкости имеют различный срок службы и температуру кипения. К примеру, G12 закипает позже, нежели G11, а G12++ обладает повышенным ресурсом, но и стоит он дороже. В любом случае во избежание закипания мотора рекомендуется заливать только качественную охлаждающую жидкость.

Каким должно быть давление

Как и рабочая температура двигателя, давление внутри систем охлаждения для всех автомобилей и моторов разное. Нет общепринятого стандарта, на который бы все ориентировались.

Чем выше производительность у мотора и его мощность, тем больше должна быть температура закипания.

Отсюда и более высокое давление.

Но есть условное среднее значение. Оно составляет от 1,2 до 2 атмосфер. При этом достаточно редко отметка достигает 2 атмосфер. Кстати, поскольку мы говорим о давлении, связанном с жидкостью, применять такую единицу измерений как атмосферы не совсем корректно. На самом деле тут правильно использовать бары. Но поскольку 1 атм равняется 1 Бар, особых проблем с переводом единиц измерения не возникает. Просто знайте, что по отношению к жидкостям используются бары, а в случае с давлением воздуха актуально применять атмосферы. Вот и все.

На показатели давления внутри системы влияет множество факторов, включая используемую ОЖ, правильно разбавленный концентрат антифриза, герметичность ДВС, особенности его конструкции и пр.

Так давление это побочный продукт?

Не совсем так. Все дело в том, что раньше в системах охлаждения очень часто применялась обычная вода. А как нам известно — она кипит при 100 градусах Цельсия, но только лишь при нормальном давлении. Очень часто двигатели кипели, особенно летом, потому как достигнуть рабочей температуры в 100 градусов Цельсия, мотору достаточно легко! Да и старые системы нельзя назвать на 100% герметичными, воздух немного, но «подсасывался».

Что было сделано! Очень, элементарное и просто решение, которое уберегло, двигали от закипания. Просто взяли и повысили внутри системы давление.

Если копнуть физику, то получается:

При 1 атмосфере – вода кипит при 100 градусах

При 1,5 атм. – 110 градусов

При 2,0 атм. – почти 120 гр.

Систему охлаждения сделали герметичной, она сама себя нагревала и создавала внутри нужные «атмосферы». Таким образом, вода прекращала кипеть и просто охлаждала мотор. Просто и гениально. Справедливости ради стоит отметить, что современные охлаждающие жидкости кипят при более высоких температурах, например — зачастую антифриз выдерживает показатель в 130 – 140 градусов, а если еще и запереть в герметичный контур, то тут все 145 получится! Прогресс не стоит на месте.

Охлаждающая жидкость

В качестве ОЖ для ВАЗ 2107 производитель рекомендует использовать исключительно тосол. Для непосвящённого автолюбителя тосол и антифриз — это одно и то же. Антифризом обычно называют все без исключения охлаждающие жидкости, вне зависимости от того, где и когда они выпущены. Тосол же — это разновидность антифриза, выпускаемого в СССР. Название является аббревиатурой от «технология органического синтеза отдельной лаборатории». В состав всех без исключения охлаждающих жидкостей входит этиленгликоль и вода. Различия состоят лишь в типе и количестве добавляемых антикоррозийных, антикавитационных и антипенных присадок. Поэтому для ВАЗ 2107 название ОЖ не имеет большого значения.

Проблемы с внутренним давлением

Зная из руководства по эксплуатации, какое давление должно быть в норме при работе конкретно вашего мотора, может возникать все две основные проблемы.

Тут речь идет о том, почему нет давления в системе, то есть оно чрезмерно низкое, либо почему оно выше нормы, и как снизить его теперь.

Избыточное давление

Если давление окажется выше нормальных показателей, компоненты охлаждающей системы и самого ДВС могут выйти из строя. Есть случаи разрыва радиатора, срыва патрубков, деформации шлангов и пр.

Когда в процессе эксплуатации авто то и дело слетают те или иные патрубки, относящиеся к охлаждению, это указывает на чрезмерно высокое внутреннее давление. Причем причина всегда одна и та же. Это неисправный предохранительный клапан. Об этом мы уже говорили в теме о том, почему выбрасывает тосол из расширительного бачка. Настоятельно советую перечитать. Решается проблема предельно просто. Нужно снять старую пробку на бачке или радиаторе, и установить новую.

Эта крышка на самом деле клапан. Причем в современных авто он двойной, и отвечает одновременно за подсос воздуха и сброс избыточного давления.

Для чего нужно знать показатели давления

>
Да все просто — охлаждающая система, это достаточно разветвленная сеть, и не всегда она металлическая. Состоит:

Собственно устройство достаточно простое, но как вы понимаете, избыточное давление может повредить части этой системы. Страдают в первую очередь резиновые шланги, а также радиаторы автомобиля, ведь зачастую они сделаны из алюминия (редко из меди или латуни), а это мягкие металлы, да и стенки тонкие, в общем их может просто порвать.

Замена вышедшего из строя узла

Крышка системы охлаждения может прослужить больше, чем двигатель автомобиля, а можно купить новую, которая будет бракованной. Угадать тут сложно. Но в любом случае не стоит пытаться её ремонтировать. Стоит она для большинства моделей копейки и является неремонтопригодной. В случае неисправности её просто меняют на новую.

При этом настоятельно не рекомендуется укорачивать пружинки, изменяя момент срабатывания крышки. Ведь многие автомобилисты этим занимаются, что в большинстве случаев не приводит ни к чему хорошему. Конечно, если вы тюнинговали систему охлаждения и двигатель, то вполне возможно, что нужно добиться большего давления в системе или, наоборот, меньшего. В остальных же случаях стоит покупать только оригинал или достойный аналог с такими же параметрами. Помните о том, что большое давление в системе охлаждения двигателя может привести к локальному перегреву ДВС и выходу из строя тех или иных узлов.

Как найти утечку?

Для начала стоит начать с визуального осмотра. Стоит заглянуть под автомобиль, вполне вероятно, что под ним лужа из антифриза. Но и тут нужно понимать, что зачастую брешь проявляется только при достижении определенного давления, поэтому на холодную её найти не удастся. Тем не менее есть специальные устройства для нагнетания давления в системе, при этом двигатель во избежание ожогов должен быть холодным.

В качестве такого устройства можно использовать обычный насос и манометр. Все можно сделать в гаражных условиях. Первым делом отсоединяем верхний патрубок, подходящий к расширительному бачку. В отверстие желательно вставить болт подходящего диаметра. Дальше подключаем к патрубку насос с манометром и нагнетаем давление. При достижении 1,5 атм. должен сработать воздушный клапан. В это же время ищем утечку.

Как обнаружить утечки

Начать можно с визуального осмотра элементов системы охлаждения, однако, если течь не сильная, осмотр вряд ли даст результат. Наиболее надежный способ выявить слабое место – создать повышенное давление и смотреть, откуда польется антифриз. Во избежание ожогов, двигатель автомобиля должен быть холодным.

В гаражных условиях для этого потребуется насос с манометром или компрессор. От расширительного бачка нужно отсоединить патрубок, подходящий к нему сверху, и вместо него подсоединить шланг насоса. Отсоединенный патрубок нужно заткнуть подходящим по диаметру болтом и зафиксировать болт хомутом. После этого можно нагнетать давление и смотреть, откуда появится течь. Кстати, при достижении отметки 1,5 атм должен сработать воздушный клапан.

Допустим, явных утечек охлаждающей жидкости нет, значит, следует проверить пол в салоне, антифриз может уходить через прохудившийся радиатор отопителя. Если в салоне следов охлаждающей жидкости тоже нет, остается осмотреть блок цилиндров и, в последнюю очередь, цилиндры изнутри, вывернув предварительно свечи. Нелишним будет проверить и уровень моторного масла: при внутренних утечках он повышается, поскольку антифриз попадает в картер двигателя. » alt=»»>

Подведем итоги

Вот мы и разобрались с тем, зачем давление в системе охлаждения двигателя, почему оно может быть чрезмерно высоким или же, наоборот, низким. В самостоятельной проверке зачастую нет ничего сложного, хотя многое зависит и от автомобиля. К примеру, бывает, из строя выходит датчик температуры ОЖ. Он может давать неверные данные на контрольные приборы, тем самым вводя водителя в заблуждение. Он может показывать как высокую температуру силового агрегата, так и, наоборот, низкую. Но это не будет говорить о том, что система работает неправильно.

При любых поломках в системе охлаждения их необходимо устранить как можно скорее. Желательно не эксплуатировать автомобиль с заклинившей крышкой или термостатом. Ведь для некоторых двигателей перегрев смертелен, а капитальный ремонт стоит совсем недешево. В целом же стоит регулярно проверять уровень ОЖ в системе, следить за тем, чтобы не было утечек и других дефектов. Также рекомендуется периодически очищать радиаторы от грязи, так как это может стать причиной повышенной температуры двигателя.

Серьезные последствия

Мы уже рассмотрели, что в системе охлаждения двигателя создается давление. Это вполне нормально. Другое дело, что очень часто имеется неисправность, которую крайне сложно определить. К примеру, антифриз уходит, а видимой течи нет. В этом случае вполне возможно попадание ОЖ в картер двигателя. Рекомендуется регулярно проверять уровень масла. Если ОЖ действительно уходит в мотор, то уровень будет повышаться. Скорее всего, это говорит о пробитой прокладке головки блока цилиндров, поменять которую равносильно переборке силового агрегата.

Любая деталь имеет свой определенный ресурс, при достижении которого нет никакой гарантии того, что она в дальнейшем будет исправно работать. Нередки случаи, когда даже новая крышка расширительного бачка оказывается нерабочей. И речь сейчас идет не о китайской запчасти, а об оригинальной. К сожалению, от этого никуда не деться.

Негерметичность системы

Еще более популярная проблема в кругу автомобилистов — отсутствие давления. Это может случиться из-за:

Соответственно, выявить проблему не составит труда. Первым делом можно посмотреть на уровень антифриза на холодном двигателе. Если он не меняется от поездки к поездке, значит утечек в системе нет. Вторым пунктом меняем воздушный клапан на новый. После этого давление должно нормализоваться, и антифриз не будет перегреваться. Очень часто повышенное давление в системе охлаждения двигателя приводит к тому, что оно потом падает. Обусловлено это частично подклинивающим клапаном. Он то работает, то нет. В результате этого давление нагнетается, из-за чего в слабом месте может образоваться течь, а после этого пропадает герметичность.

Система охлаждения ВАЗ 2107: особенности и неисправности

Система охлаждения ВАЗ 2107 позволяет двигателю работать в нормальном температурном режиме. Без нее металл вокруг камер сгорания сильно перегревался бы. Следствие этого – раннее воспламенение смеси, появление детонации. Кроме того, возможно даже разрушение металла. На семерках установлена двухконтурная система, называется она так по той причине, что у нее два круга охлаждения – большой и малый. И в процессе работы двигателя жидкость циркулирует по ним.

Почему давление может быть повышенным или пониженным

Слишком большое количество атмосфер в системе охлаждения возникает только при неработоспособном клапане. Также проблема может быть в расширительном бачке. Его может просто заклинить.

К сожалению, другого способа избавиться от избытка воздуха в системе, кроме замены, просто нет. Чтобы не навредить двигателю периодически проверяйте исправность данной детали. Сама запчасть восстановлению не подлежит, поэтому в случае её поломки все, что вам остаётся — провести замену.

Правда, есть один непризнанный метод, который позволяет вернуть клапан к жизни. Воспользуйтесь жидкостью для очистки карбюраторов, она эффективно удаляет все отложения, возвращая тем самым элемент к жизни.

Отсутствие нужного количества атмосфер указывает на нарушение герметичности в системе. К сожалению, в таком случае без специального оборудования обойтись тяжело. Конечно, можно использовать «народные методы», но они требуют много времени и не всегда дают точный результат.

Причины повышенного и пониженного давления в системе охлаждения

Почему давление высокое

Избыточное давление в системе охлаждения двигателя может возникнуть лишь по одной причине: неработоспособный воздушный клапан в крышке радиатора или расширительного бачка заклинило в закрытом состоянии.

Поскольку иного способа удалить лишний воздух не существует, исправность клапана нужно периодически проверять. Теоретически, ремонту эта деталь не подлежит и в случае выхода из строя меняется, как правило, вместе с крышкой. Специалисты рекомендуют во избежание внезапных поломок менять крышку радиатора раз в два года.

Как показывает гаражный опыт, жидкость для очистки карбюраторов неплохо справляется с отложениями, образующимися в клапане, и способна вернуть его к жизни.

Почему давление отсутствует

Когда давления в системе охлаждения нет, это говорит о том, что она не герметична, а установить причину может оказаться сложнее.

Источник

Видео

Давление в системе охлаждения двигателя — для чего необходимо и есть ли в нем потребность?

Давление в системе охлаждения двигателя

Оборудование для опрессовки и проверки давления в системе охлаждения

Первый признак попадания выхлопных газов в систему охлаждения, Opel Vivaro II B 1.6d, R9M

Давление в системе охлаждения

Проверяем давление в системе охлаждения ланос

Всё про давление в системе охлаждения двигателя — 7

Всё про давление в системе охлаждения двигателя — 1

Давление в системе охлаждения

Система охлаждения двигателя автомобиля. Общее устройство. 3D анимация.

Компоненты системы охлаждения дизельного двигателя Д-240

_______________________________________________________________________________________________

В двигателе Д-240 трактора МТЗ-80, МТЗ-82 реализована система жидкостного охлаждения, закрытая (сообщается с окружающей средой лишь кратковременно, через клапан).

Система охлаждения с пусковыми бензиновыми двигателями, общая (объединенная). Действует она следующим образом.

Рис. 1. Система охлаждения Д-240

1 — амортизатор; 2 — патрубок; 3 — нижний бак; 4 — спускной кран: 5 — шторка; 6 — ремень; 7 — радиатор системы смазки; 8 — насос системы охлаждения; 9 — шланг термостата; 10 вентилятор; 11 — кожух; 12 — сердцевина радиатора; 13 -стойка радиатора: 14 – верхний бак; 15 — датчик термостата; 16 — пробка радиатора; 17 — указатель термометра; 18 — пароотводящая трубка; 19 — шланг подводящий; 20 — термостат; 21 — труба; 22 и 24 — патрубки; 23 — рубашка охлаждения пускового двигателя; А — канал для подвода жидкости в рубашку охлаждения блока цилиндров; Б — каналы для подвода охлаждающей жидкости к головке блока цилиндров;

Насос водяной (помпа) двигателя Д-240 (8 на рис. 1) забирает охлажденную жидкость из нижнего 3 бака радиатора и нагнетает ее в рубашку охлаждения дизеля (при наличии — и пускового двигателя), вытесняя из нее в верхний бак радиатора нагретую.

Перетекая по трубкам сердцевина 12 радиатора с верхнего 14 бака в нижний 3 жидкость охлаждается воздухом, который засасывается вентилятором 10.

Температуру жидкости в системе контролирует с помощью термометра 17. Оптимальная рабочая температура 80…97°С.

Для ручного регулирования теплового состояния дизеля предусмотрена шторка 5.

В холодном двигателе трактора МТЗ-80, МТЗ-82 термостат 20 перепускает охлажденную жидкость к водяному насосу Д-240, исключает этим ненужное ее охлаждение в радиаторе.

Заливная горловина радиатора герметически закрыта крышкой 16 с паровым и воздушным клапанами. Помпа конструктивно объединена с вентилятором.

Водяной насос (помпа) Д-240

Выделение обильного количества пара, течь воды или масла из дренажного отверстия, повышенный шум и стуки указывают на неисправность системы охлаждения двигателя Д-240, в частности на неисправность помпы.

Работоспособность системы охлаждения зависит от количества жидкости, степени изношенности лопастей крыльчатки и стенок насоса, натяжения ремней привода вентилятора, состояния сердцевины радиатора и других причин.

Количество жидкости в системе охлаждения трактора МТЗ-80, МТЗ-82 может уменьшаться в результате негерметичности соединений, нарушения регулировок паровоздушного клапана, разрушения уплотнений водяного насоса.

Потеря охлаждающей жидкости приводит к перегреву деталей головки цилиндров, выходу из строя уплотнений стаканов форсунок, гильз цилиндров, прогоранию прокладок головки цилиндров и др.

Появление значительного зазора в подшипниках или его разрушение может привести к повреждению сердцевины радиатора крыльчаткой вентилятора.

При наличии трещин на корпусе водяного насоса Д-240, обнаруженных внешним осмотром, его заменяют на новый или отремонтированный.

Повышенный шум и стуки указывают на предельный износ или разрушение подшипников водяного насоса, ослабление посадочного места под приводной шкив.

Появление течи охлаждающей жидкости из дренажного отверстия или следов масла на шкиве привода свидетельствует о разрушении манжет, уплотнений валика водяного насоса.

При появлении этих неисправностей водяной насос Д-240 снимают с двигателя трактора МТЗ-82, МТЗ-80 для замены изношенных деталей.

Если осевое перемещение валика в подшипниках превышает 0,6 мм или наблюдается ослабление внутренних колец подшипников на валике, то его заменяют в сборе с подшипниками.

При радиальном зазоре в подшипниках, превышающем 0,1 мм, подшипники заменяют. Из крыльчатки извлекают торцевое уплотнение и проверяют его техническое состояние.

На уплотняющей шайбе допускаются кольцевые риски и следы износа глубиной не более 0,5 мм, толщина шайбы должна быть не менее 2,5 мм. Манжета не должна иметь сквозных прорывов.

Осматривают корпус водяного насоса. При наличии трещин его выбраковывают. Измеряют посадочные поверхности корпуса под подшипники валика.

Если на торцевой поверхности опорной втулки корпуса насоса есть следы износа (кольцевые канавки) глубиной более 0,5 мм или величина А более допустимого размера, то ее выпрессовывают и заменяют новой.

При сборке водяного насоса (помпы) резиновые манжеты устанавливают так, чтобы отвороты с пружинами были обращены в сторону шарикоподшипников.

Гайка ступицы должна быть затянута моментом 16…19 Нм. После сборки водяного насоса валик должен легко вращаться от руки, без заеданий крыльчатки.

Концы кромок лопастей вентилятора должны находиться в одной плоскости.

_______________________________________________________________________________________________

Ходоуменьшитель МТЗ-82 и его работа
Муфта сцепления МТЗ-82
Неисправности оборудования гидравлической системы МТЗ-82
Неисправности сцепления и КПП МТЗ-82
Неисправности заднего моста МТЗ-82
Регулировки ведущего моста МТЗ-82
Компоненты рулевого механизма и ГУР МТЗ-82
Неисправности систем управления и ходовой части МТЗ-82
Неисправности рулевого механизма МТЗ-82
Неисправности трансмиссии МТЗ-82
Ремонт ведущего моста МТЗ-82
Рулевое управление МТЗ-82 и его механизмы
Раздатка трактора МТЗ-82
Задний ВОМ МТЗ-82

_______________________________________________________________________________________________

Детали рулевого управления ГОРУ трактора МТЗ-1221
Рабочие функции ходоуменьшителя трактора МТЗ-1221
Коробка переключения передач КПП МТЗ-1221
Комплектующие детали переднего ведущего моста МТЗ-1221
Привод переднего ведущего моста МТЗ-1221 и его работа
Детали и регулировки сцепления трактора МТЗ-1221

Рабочие системы дизельного двигателя минитрактора МТЗ-320
Компоненты гидросистемы трактора МТЗ-320
Детали и механизмы мостов трактора МТЗ-320
Детали сцепления и коробка передач минитрактора МТЗ-320
Система рулевого управления трактора МТЗ-320 Беларус

Конструкция и регулировка сцепления тракторов ЮМЗ-6
Устройство коробки передач трактора ЮМЗ
Ремонт и регулировка переднего и заднего моста трактора ЮМЗ
Регулировки и обслуживание рулевого управления трактора ЮМЗ
Техническое обслуживание двигателя трактора ЮМЗ

Дизель Д-144 тракторов Т-40
Детали сцепления трактора Т-40
Устройство коробки передач трактора Т-40
Конструкция переднего ведущего моста Т-40
Конструкция ВОМ трактора Т-40
Элементы гидросистемы трактора Т-40

Базовые элементы дизельного двигателя Д-21
Устройство сцепления трактора Т-25
Компоненты коробки переключения передач трактора Т-25
Конструкция переднего моста трактора Т-25
Система рулевого управления трактора Т-25

Детали и регулировки сцепления Т-150К
Ремонт коробки передач колесного трактора Т-150
Техобслуживание раздаточной коробки трактора Т-150К
Конструкция мостов трактора Т-150
Колесный редуктор и регулировки ведущего моста Т-150

Охлаждение дизелей.

Системы: проточная и замкнутая

При рассмотрении теплового баланса двигателя было установлено, что только часть тепла, выделяемого при сгорании топлива внутри цилиндров дизеля, превращается в индикаторную работу (до 47%). Из оставшегося тепла примерно 25% уносится с отходящими газами, а остальное тепло (25—28%) для предотвращения перегрева деталей двигателя отводят охлаждающей водой. Для отвода тепла в основных деталях двигателя (цилиндр, цилиндровая крышка, поршень, корпус выпускного клапана) устраивают специальные полости или зарубашеч-ные пространства, через которые пропускают охлаждающую воду.

Для охлаждения судовых дизелей применяют две системы: проточную и замкнутую. При проточной системе охлаждения специальный насос забирает воду из кингстона и прокачивает ее через зарубашечное пространство дизеля; при замкнутой системе через зарубашечное пространство дизеля прокачивается пресная вода, которая затем в специальном теплообменнике (охладителе) охлаждается забортной водой и снова направляется в двигатель. Проточная система значительно проще замкнутой, однако имеет ряд существенных недостатков, поэтому для охлаждения дизелей на судах, построенных в последние годы, не применяется.

Основные недостатки проточной системы охлаждения дизеля: возможность засорения зарубашечного пространства дизеля илом и другими взвешенными частицами, содержащимися в морской воде; интенсивное отложение солей в зарубашечном пространстве и образование накипи, плохо проводящей тепло и резко ухудшающей теплообмен, в результате чего происходит перегрев деталей и даже их разрушение. Для того чтобы предотвратить образование накипи в зарубашечном пространстве, приходится снижать температуру воды на выходе из дизеля до 50—55° С и тем самым ухудшать температурный режим двигателя и полезное использование тепла. При низкой температуре забортной воды для уменьшения температурных напряжений на входе воды в двигатель устраивают специальные смесители, куда подается вода из кингстона и часть воды, выходящей из двигателя. Минимальная допустимая температура воды на входе в двигатель +15° С. Однако необходимый перепад при охлаждении двигателя забортной водой составляет 10—20° С, таким образом, температура воды на входе составляет 35—45° С.

При замкнутой системе охлаждения применяют пресную воду, которая проходит техническую обработку и не содержит солей, в результате удается поддерживать высокий температурный режим двигателя (температура воды на выходе из систем, сообщенных с атмосферой, — до 85° С, а при наличии паровоздушного клапана у некоторых напряженных четырехтактных дизелей—до 105° С). Необходимый перепад при охлаждении двигателя пресной водой 7—15° С. Для того чтобы предотвратить засоление воды в случае нарушения плотности водоохладителя, давление в системе пресной воды устанавливают несколько большим, чем в системе забортной воды.

Для контроля пресной воды из системы периодически проводят анализ проб воды для определения содержания солей, и если соленость достигает критических значений, воду в системе заменяют.

Следует также отметить, что при охлаждении двигателя пресной водой масляный холодильник, как правило, охлаждается забортной водой.

Для предотвращения коррозии охлаждаемых деталей и трубопроводов в пресную воду добавляют различные присадки (например, бихромат калия) или антикоррозионные масла.

При охлаждении двигателя пресной водой система должна предусматривать аварийное охлаждение забортной водой. Переход на аварийное охлаждение должен осуществляться постепенно, чтобы не вызвать резких температурных напряжений, при этом необходимо соблюдать требования в отношении температур, рекомендуемых для проточных систем (не ниже 15° С на входе и не выше 50—55° С на выходе).

Некоторые фирмы в целях страховки рекомендуют при аварийном охлаждении еще более низкие температуры на выходе воды из двигателя (до 45° С). Если учесть, что двигатель, как правило, работает на аварийном охлаждении короткое время и потери тепла незначительны, эти рекомендации целесообразно выдерживать.

При проточной системе охлаждения (рис. 68, а) забортная вода от кингстона насосом 1 прокачивается через масляный холодильник 2 (часть воды прокачивается мимо масляного холодильника) и смеситель 3, подается через регулировочные вентили 4 в нижнюю часть за-рубашечного пространства цилиндров 5. Из зарубашечного пространства цилиндров вода по патрубкам переходит в цилиндровые крышки 6, а оттуда в сливной коллектор 9 и из него через невозвратный клапан 10 сливается за борт.

Часть воды через терморегулятор 8 направляется в смеситель 3, который необходим для поддержания минимально допустимой температуры воды на входе. Импульс на терморегулятор 8 поступает от сливного коллектора 9, и поэтому он работает автоматически: чем выше температура воды на выходе, тем меньше воды терморегулятор направляет в смеситель 3. Индивидуальное регулирование температуры воды, выходящей из цилиндров, осуществляется вентилями 4 и 7.

При замкнутой системе охлаждения (рис 68, б) пресная вода, подаваемая насосом 5 из расширительного бака 14 через входные вентили 6, поступает на охлаждение цилиндров 7 и цилиндровых крышек 8, через вентили 9 индивидуальной регулировки горячая вода стекает в коллектор 10 и направляется в холодильник пресной воды 15, откуда поступает в расширителный бак 14, с которым связан коллектор 10.

Забортная вода из кингстона забирается насосом 1, прогоняется через масляный холодильник 2 и прокачивается далее через холодильник пресной воды 15 и невозвратный клапан 16 за борт.

Для автоматического поддержания постоянной температуры в замкнутую систему включают терморегулятор 12, который при низкой температуре пропускает часть воды мимо холодильника 15. Импульс на терморегулятор поступает от трубопровода горячей воды. Во время работы дизеля часть воды испаряется, а часть уходит через сальники насосов. Для пополнения утечек предусмотрен трубопровод и насос подачи воды из запасных танков, а также отвод воды из расширительного бака обратно в танк в случае ее перекачки.

Система предусматривает аварийное охлаждение двигателя забортной водой. Переход на забортную воду осуществляется поворотом трехходовых кранов 4 и 11 на 90°, а также отключением вентилями 3 и 13 расширительного бака 14 и водоохладителя 15. При этом температуру воды, выходящей из двигателя, регулируют вручную при помощи вентилей 6 и 9.

Недостатки замкнутой системы охлаждения: наличие дополнительного оборудования и трубопроводов. С целью предупреждения засоления пресной воды при нарушении плотности водоохладителя в системе пресной воды поддерживают более высокое давление.

Система охлаждения яхтенного дизеля

«Пр-р-плюх, ш-ш… Пр-р-плюх, ш-ш-ш». После запуска двигателя уху яхтсмена приятно слышать эти утробно булькающие звуки «мокрого» выхлопа. Каждый шкипер знает: это «плюхание» есть надёжный признак того, что внешняя (вторичная) система охлаждения дизеля функционирует штатно и движок работает в нормальном для него температурном режиме. Но вот однажды, запустив мотор, ух не уловило этой замечательной выхлопной симфонии. Двигатель урчит, а выхлоп «не плюхает».. Что делать?

Для начала давайте разберёмся, как вообще устроена система охлаждения яхтенного дизеля.
Принципиально всё очень похоже на то, что вы видели под капотом своего автомобиля.
Двигатель, в картер которого залито моторное масло. Оно циркулирует в рубашке мотора и забирает тепло нагретого двигателя. Но его тоже нужно охлаждать.
Для этого существует вторая рубашка, по которой циркулирует антифриз. Он отнимает тепло и, попадая в радиатор, охлаждается набегающим потоком воздуха.

Но в лодке нет набегающего потока воздуха, и в этой ситуации наиболее эффективно охлаждать антифриз и раскалённые выхлопные газы тем, чего в море, как грязи на болоте – морской забортной водой.
Поэтому система охлаждения дизельного двигателя на большинстве яхт состоит из двух контуров (помимо масляного контура).

1. Внутренний контур
Представляет собой каналы охлаждения в блоке цилиндров и теплообменнике (радиаторе), по которым циркулирует специальная охлаждающая жидкость (антифриз). Циркуляцию обеспечивает насос внутреннего контура.

2. Внешний контур
В него поступает забортная вода и, проходя в том числе через теплообменник (радиатор), отводит тепло от нагревшегося антифриза. Для обеспечения циркуляции во внешнем контуре служит свой, отдельный насос.
Теперь посмотрим, как происходит процесс охлаждения мотора в комплексе.
В процессе работы двигателя он нагревается и выделяют тепло.
Это тепло перехватывается моторным маслом и антифризом. Антифриз начинает активно нагреваться. Пока он проходит по рубашке внутреннего контура по малому кругу, не заходя в теплообменник. Ведь двигатель должен прогреться до рабочей температуры.
При достижении антифризом рабочей температуры (обычно это 90°для дизельного двигателя) открывается термостат, и внутренний контур начинает включать в себя теплообменник, охлаждаемый забортной водой.
Во внешний контур охлаждения вода поступает из клинкета, далее она фильтруется через фильтр-сетку, проходит через насос и поступает в теплообменник. На выходе из теплообменника вода смешивается в выхлопном колене с выхлопными газами и через антисифонный клапан (глушитель-ватерлок) выбрасывается наружу.
Глушитель-ватерлок служит двум целям: во-первых, он приглушает шум, образующийся в выхлопном коллекторе двигателя при выбросе выхлопных газов, смешивая их с водой; а во-вторых он не дает забортной воде проникнуть через выхлопной коллектор в двигатель при сильном крене яхты, когда выхлопная труба окажется под водой. Такая схема выхлопа — так называемый «мокрый» выхлоп, — используется на всех без исключения современных чартерных яхтах.

Но вернёмся к нашему случаю. Двигатель запущен, а вода из выхлопного патрубка не идёт. Проблема! И очень серьёзная. Если немедленно не остановить двигатель, он будет продолжать нагреваться. Температура, поднявшаяся выше критической (более 140°), приводит к неконтролируемому расширению нагретых поршней и заклиниванию их в рабочих цилиндрах.
Поэтому первое, что следует сделать – это выключить двигатель. После этого спокойно, пошагово разбираться, почему не работает внешний контур. Теперь, когда мы знакомы с принципиальным устройством системы охлаждения, эту диагностику сделать несложно. Начнём проверять внешний контур от точки забора воды до точки её выброса, проходя по трубопроводу.

1. Во внешний контур не поступает забортная вода.
Самая простая причина из всех возможных. Надо проверить фитинг забора воды. Не засорился ли? Не торчит ли какая трава или другой мусор? Если мусор обнаружен, его можно вытащить с помощью проволочного крючка.
Дальше открываем моторный отсек и находим клинкет (кран) на входном трубопроводе. Не перекрыт случайно? Ручка клинкета в открытом состоянии должна быть направлена вдоль трубопровода. Если открыт, смотрим дальше.
Фильтр забортной воды. Не засорен? Очень часто забитый всякой дрянью фильтр и является источником проблемы.
Прежде чем снять фильтр, не забудьте перекрыть клинкет, чтобы предотвратить поступление забортной воды внутрь яхты!
Эту манипуляцию хорошо сделать сразу перед дальнейшим обследованием, чтобы в горячке боя случайно не затопить лодку. Вдруг вам потребуется снять ещё что-нибудь, разбирая соединения трубопровода внешнего контура?
Кстати, если клинкет не перекрывается до конца, это тоже плохой симптом. Значит засосавшийся в фитинг мусор (трава, полиэтилен, бумага, прядь троса и т.п.) попал в клинкет и застрял в нём.
Если вы всё проверили и на этом этапе в контуре всё чисто, значит, подавив желание выругаться, продолжаем осмотр.

2. Проблема в соединительных шлангах
Проверьте поочерёдно все шланги, начиная от клинкета забортной воды. Если необходимо, распустите хомуты и снимите шланг для прочистки от попавшего в него мусора.

3. Проблема с насосом внешнего контура
Найти его несложно, проходя вдоль трубопровода внешнего контура. Идём по шлангу забортной воды от фильтра, который только что осмотрели. Вот он, касатик!
Если снять крышку насоса, то можно увидеть крыльчатку. Но, прежде чем снять крышку, убедитесь, что перекрыт кран (клинкет) забортной воды!

Нормальная рабочая крыльчатка выглядит так, как показано на фотографии. Все лопасти целы и направлены в одну сторону. Если же вскрытие показало, что у крыльчатки сломаны лопасти (одна или несколько), значит крыльчатку нужно менять.
Сама крыльчатка и паронитовая прокладка между крпусом насоса и его крышкой входят в ремкомплект. Во время chek-in обратите внимание, чтобы менеджеры чартерной компании эти запчасти не забыли положить.

Каким образом заменить крыльчатку? Снять старую и поврежденную можно с помощью пары шлицевых отвёрток. Запомните или нарисуйте, как и в какую сторону были выгнуты лопасти старой крыльчатки. Это будет важно, когда вы будете устанавливать новую! Проследите, чтобы при установке лопасти новой крыльчатки были вогнуты в одну (притом – правильную!) сторону. Для того, чтобы не было проблем с установкой новой, смажьте её моющим средством для посуды или просто мыльным раствором. После чего наложите прокладку и установите крышку. Порядок затягивания болтов – 1-3-4-2.

Если вы всё проверили по вышеприведенному списку, устранили неисправности и засоры, а при запуске двигателя вода из выхлопа не идёт, значит, проблема глубже и заключается скорее всего в блокировке каналов теплообменника мусором или обломками крыльчатки. Эту проблему, вероятно, вы своими силами не решите. Да и чартерная компания будет не в восторге от того, что вы полезли в теплообменник. Поэтому выдохните и со словами: «Тут, однако, механик нужен» звоните в чартерную компанию.

Система охлаждения дизельного двигателя — журнал Diesel Power

| Практическое руководство — двигатель и трансмиссия

Техническое обслуживание системы охлаждения дизельного двигателя

Охлаждающая жидкость (антифриз или вода), протекающая через дизель, предназначена для регулирования тепла в головке цилиндров и блоке цилиндров, которое создается при сгорании. процесс. Чтобы выполнить эту работу, охлаждающая жидкость должна прокачиваться по моторному отсеку, забирать тепло от двигателя, передавать это тепло в радиатор, при этом ограничивая коррозию, смазывая водяной насос и не замерзая.

Традиционный антифриз представляет собой смесь, которая на 50 процентов состоит из смеси этиленгликоля (EG) и на 50 процентов из воды. На рынке также есть продукты на основе пропиленгликоля (PG), и они имеют некоторые другие, но интересные рабочие характеристики по сравнению с EG.

Если используется неподходящая охлаждающая жидкость, в дизельном двигателе может произойти коррозия, перегрев или выход из строя водяного насоса.

Как этиленгликоль, так и пропиленгликоль относятся к семейству гликолей, которое намного больше, чем два упомянутых состава. Гликоль используется в различных формах не только в качестве антифриза, но и в составах смол, пластмасс, растворителей, удобрений, пищевых продуктов, крема для бритья, в химическом производстве и в качестве антиобледенителя самолетов.

В большинстве случаев этиленгликоль и основа пропиленгликоля не производятся компанией, продающей антифриз; он закупается у таких производителей, как Dow Chemical Corporation. При использовании этиленгликоля в качестве охлаждающей жидкости точный состав присадок определяет разницу в марках.

Давление паров и температура кипения
Все жидкости образуют пары. Количество образующегося пара определяется химическими характеристиками жидкости. Давление, создаваемое этими парами в присутствии жидкости, определяется как давление пара. Давление пара увеличивается с повышением температуры.

Температура кипения жидкости определяется как температура, при которой давление пара равно внешнему давлению на поверхность жидкости. При нагревании жидкости в открытом сосуде она будет кипеть, когда давление ее пара станет равным атмосферному давлению. Имея это в виду, по мере увеличения высоты атмосферное давление уменьшается и температура кипения жидкости снижается. Раньше было обычным явлением, когда двигатель «кипел» при перевозке тяжелого груза на большой высоте, например, в горах на западе. Ранние системы охлаждения не находились под давлением, поэтому увеличение высоты было очень проблематичным. Использование герметизирующей крышки повышает температуру кипения охлаждающей жидкости на 3 градуса по Фаренгейту на каждый фунт на квадратный дюйм давления выше атмосферного.

Этиленгликоль и пропиленгликоль имеют более низкое давление паров, чем вода, и их точки кипения выше, чем у воды. Гликоли считаются высококипящими жидкостями из-за их низкого давления паров. Например, при 68 градусах давление паров воды более чем в 100 раз выше, чем у пропиленгликоля. Низкая летучесть гликолей снижает их склонность к испарению, что привело к их использованию в качестве антифриза для двигателей.

Смеси гликоль/вода обычно имеют физические свойства между свойствами воды и простых гликолей. Добавление воды к этиленгликолю снижает его температуру кипения по сравнению с чистым ЭГ. Чем меньше концентрат ЭГ, тем ниже будет температура кипения.

Температура замерзания охлаждающей жидкости определяется соотношением воды и антифриза.

Дистиллированная и деионизированная вода
Если планируется использовать традиционный хладагент на основе этиленгликоля, его необходимо смешать с водой, чтобы он стал эффективным теплоносителем. Правильная процедура заключается в использовании дистиллированной или деионизированной воды, а не водопроводной. Это приводит к большой путанице, поскольку многие не понимают, что делает воду дистиллированной или деионизированной.

Вода, поставляемая большинством городских отделов водоснабжения, содержит некоторые растворенные твердые вещества, вызывающие образование накипи, а также коррозионно-активные ионы, такие как хлориды и сульфаты, при использовании в качестве охлаждающей жидкости. Хотя эти элементы обычно растворимы в воде, они могут повредить систему охлаждения. Вода, взятая из колодцев, может иметь особенно высокое содержание минералов.

По данным компании Dow Chemical Company (производители EG и PG), наилучшей водой для использования является дистиллированная и деионизированная вода или пропущенная через процесс обратного осмоса для удаления минералов и солей.

Режим кипячения
Когда дело доходит до кипения, это правда, что нежелательно, чтобы это происходило в радиаторе. Задача радиатора — охлаждать жидкость, а задача жидкости — охлаждать двигатель. Если радиатор двигателя закипает, охлаждающая жидкость перегревается и начинает превращаться в пар. Когда он повторно конденсируется, он содержит слишком много тепла, чтобы радиатор мог рассеять его. Итак, как видите, нам нужно определить, когда и где охлаждающая жидкость закипает.

Нагрузка на систему охлаждения и саму охлаждающую жидкость не одинакова при любых условиях движения. На холостом ходу и при небольшой нагрузке, например, при движении по шоссе, от двигателя не требуется большой мощности. Поскольку дизельный двигатель представляет собой не что иное, как тепловой насос, тепловая нагрузка, которой подвергается жидкий хладагент, пропорциональна теплу производимой мощности. При подъеме на затяжной подъем, буксировке прицепа или выдаче максимальной мощности нагрузка на охлаждающую жидкость возрастает. Охлаждающая жидкость должна работать, чтобы удовлетворить переходные потребности двигателя.

Традиционный антифриз, представляющий собой смесь этиленгликоля и воды, решает некоторые проблемы, но создает свои собственные проблемы. Вода сама по себе имеет очень высокое поверхностное натяжение, и когда она кипит, ей трудно высвобождаться и повторно конденсироваться обратно в жидкость и отводить тепло от точки кипения. Проще говоря, охлаждающей жидкости выгодно кипеть в головке блока цилиндров, но она должна воздерживаться от фазового перехода как можно дольше, чтобы она была наиболее эффективной. Затем он должен легко освободиться, чтобы он мог двигаться из этого места и брать с собой тепло. Затем необходимо быстро переконденсировать.

После того, как он войдет в радиатор, он должен иметь достаточную теплоотдачу, чтобы охладиться и снова быть готовым ко всему событию. В двигателе, который бездельничает большую часть своей жизни и почти никогда не подвергается интенсивной работе с охлаждающей жидкостью, присадки будут оставаться активными дольше. Не следует путать с точкой замерзания. Это не меняется, когда добавки истощаются. По этой причине, если используются традиционные охлаждающие жидкости на основе этиленгликоля, их необходимо регулярно менять. Рекомендация не более трех лет предназначена только для двигателя, работающего в нормальных условиях. При тяжелых условиях эксплуатации, таких как гонки или буксировка, охлаждающую жидкость необходимо менять чаще.

Evans Cooling Systems разработала охлаждающую жидкость NPG+, которая имеет более низкое поверхностное натяжение, чем EG/вода, кипит при 369 градусах при атмосферном давлении и позволяет охлаждающей жидкости отводить больше тепла от головки блока цилиндров. Он также устраняет всю воду и возможность коррозии и кавитации гильзы цилиндра. Кроме того, это пожизненная охлаждающая жидкость, которая будет работать в течение 300 000 миль без необходимости введения присадки SCA.

Даже с крышкой под давлением 15 фунтов на квадратный дюйм вода будет кипеть при 257 градусах (вода/этиленгликоль будет кипеть при 264 градусах при 15 фунтах на квадратный дюйм), что дает продукту Evans преимущество в 105 градусов. При выборе охлаждающей жидкости для дизельного двигателя нужно учитывать наихудшие условия, а не холостой ход или малую нагрузку. Существующие смеси EG/вода, хотя и являются стандартными, становятся хуже при увеличении нагрузки/мощности двигателя.

Тестовые полоски охлаждающей жидкости следует использовать, чтобы определить, достаточен ли уровень присадок для подавления кавитации гильз дизельных двигателей Ford.

Надлежащее обслуживание
Мощный дизельный двигатель очень требователен к охлаждающей жидкости. Охлаждающая жидкость, обедненная присадками, не только допустит кавитацию гильз, но и вызовет преждевременный выход из строя прокладок головки блока цилиндров, радиатора, водяного насоса, пробок замерзания, радиатора отопителя и термостата. Это особенно важно при покупке подержанного дизельного грузовика. Часто система охлаждения не обслуживалась должным образом.

Поскольку дизельные двигатели имеют такой большой объем жидкости, для проверки уровня присадок предлагаются тест-полоски системы охлаждения. Если уровень низкий, можно добавить бутылку SCA, чтобы обновить охлаждающую жидкость без полной замены. Проверка уровня присадки должна быть частью установленного графика технического обслуживания.

Когда придет время покупать охлаждающую жидкость, убедитесь, что она совместима с дизельным двигателем, а не с автомобилем/легким грузовиком, то есть с бензиновым двигателем. Если переход на такой продукт, как Evans NPG+, не входит в ваши планы, всегда обращайтесь к руководству по эксплуатации автомобиля, чтобы узнать о подходящей охлаждающей жидкости, обычно идентифицируемой по ее цвету.

Рефрактометр используется для определения процентного содержания воды в двигателе. Максимум 5 процентов допускается с Evans NPG+.

Trending Pages

Лучшие электромобили — самые популярные модели электромобилей
Сколько стоит Tesla? Вот разбивка цен
Лучшие гибридные автомобили — лучшие модели гибридных автомобилей
Каждый электрический внедорожник, который можно купить в США в 2022 году
Это самые экономичные пикапы, которые вы можете купить
Это внедорожники с лучшим расходом бензина

Страницы трендов

Лучшие электромобили — самые популярные модели электромобилей
Сколько стоит Tesla? Вот разбивка цен
Лучшие гибридные автомобили — лучшие модели гибридных автомобилей
Каждый электрический внедорожник, который можно купить в США в 2022 году
Это самые экономичные пикапы, которые вы можете купить
Это внедорожники с лучшим расходом топлива

Как работает система охлаждения двигателя

Май. 20, 2019

Функция системы охлаждения двигателя заключается в поддержании двигателя в надлежащем температурном диапазоне при любых условиях эксплуатации. Система охлаждения должна предотвращать перегрев двигателя и его переохлаждение зимой. После холодного пуска двигателя система охлаждения также обеспечивает быстрый прогрев двигателя и как можно более быстрый выход на нормальную рабочую температуру. Система охлаждения является важной системой для поддержания нормальной температуры двигателя и обеспечения нормальной работы двигателя.

Система водяного охлаждения двигателя представляет собой систему водяного охлаждения с принудительной циркуляцией, то есть для повышения давления охлаждающей жидкости используется насос, а в двигателе циркулирует принудительная охлаждающая жидкость. Такая система включает в себя водяной насос, радиатор, вентилятор охлаждения, термостат, водяную рубашку в блоке цилиндров и головке блока цилиндров и другое навесное оборудование.

В системе водяного охлаждения с принудительной циркуляцией используется водяной насос для повышения давления охлаждающей жидкости системы, чтобы она текла в водяную рубашку. Охлаждающая вода поглощает тепло от стенки цилиндра, температура повышается, горячая вода течет вверх в головку блока цилиндров, а затем вытекает из головки блока цилиндров в радиатор. Благодаря мощному обдуву вентилятора воздух с большой скоростью проходит через радиатор спереди назад, постоянно отбирая тепло воды, протекающей через радиатор. Охлажденная вода закачивается обратно в рубашку снизу радиатора водяным насосом. Вода постоянно циркулирует в системе охлаждения.

Функция вентилятора состоит в том, чтобы пропускать воздух через радиатор при вращении вентилятора, чтобы повысить способность радиатора рассеивать тепло и ускорить охлаждение охлаждающей жидкости.

Сердцевина радиатора является основной частью радиатора и играет важную роль в рассеивании тепла. Сердцевина радиатора состоит из теплорассеивающей трубки, радиатора, верхней и нижней основных частей. Благодаря достаточной площади рассеивания тепла он обеспечивает отвод необходимого тепла от двигателя в окружающую атмосферу. Кроме того, сердцевина радиатора изготовлена из чрезвычайно тонкого металла и сплава с хорошей теплопроводностью, что позволяет сердечнику радиатора достичь наивысшего эффекта рассеивания тепла при минимальном качестве и размере. Существует множество типов сердечников радиаторов, таких как трубчатые, трубчатые ременные, трубчатые сердечники и так далее. Как показано на рисунке, наиболее распространенными являются трубчатые и трубчато-ленточные.

Роль термостата заключается в автоматическом изменении расхода и пути циркуляции охлаждающей жидкости в зависимости от нагрузки двигателя и температуры воды, чтобы обеспечить работу двигателя при подходящей температуре, снижая расход топлива и износ машины. Охлаждающая вода проходит через водяной насос-водяная рубашка-термометр-радиатор, а также нагнетается водяным насосом в водяную рубашку. Путь потока воды длинный, а интенсивность рассеивания тепла большая, что называется большой циркуляцией системы водяного охлаждения. Охлаждающая вода проходит через водяной насос-водяную рубашку-термометр без радиатор , но непосредственно вдавливается водяным насосом в циркуляцию водяной рубашки. Путь потока воды короткий, а интенсивность тепловыделения небольшая, что называется малым циклом системы водяного охлаждения.

Термостат обычно устанавливается на выходе воды из двигателя. Требуется, чтобы количество утечек термостата было небольшим, а проходное сечение большим при полном открытии. Увеличение проходного сечения термостата может быть достигнуто за счет увеличения подъема клапана термостата и увеличения диаметра клапана. Более совершенные термостаты за рубежом увеличивают проходное сечение за счет увеличения подъема клапана, что может уменьшить проблемы, вызванные увеличением диаметра клапана термостата и герметичным уплотнением. Однако увеличение подъема термостата требует более высоких технических требований к термостату. Некоторые двигатели используют два термостата параллельно, чтобы увеличить проходное сечение термостата.

ПредыдущаяЗнаете ли вы дизельный двигатель CCEC Cummins серии N?
СледующаяСборка и регулировка дизельного двигателя Cummins серии 6BT

Последние статьи

Метод зарядки D… 11 июля 2022 г.

Методы снижения ф… 11 июля 2022 г.

Как выбрать ген… 08 июля 2022 г.

Важность Ge… 08 июля 2022 г.

Процесс лечения… 08 июля 2022 г.

Категории

Генераторные установки (750)

Дизельные генераторы (373)

Генераторы (380)

Дизельный двигатель (321)

Архив

мая 2017 г.

Jun 2017

июль 2017

Aug 2017

сентябрь 2017

октябрь 2017

Nov 2017

декабря 2017 г.

Январь 2018

Feb 2018

Dec 20170003

Mar 2018

Apr 2018

май 2018

Jun 2018

Jul 2018

Aug 2018. Март 2019

апрель 2019 г.

май 2019

июнь 2019

июль 2019

август 2019

сентябрь 2019

октябрь 2019

Ноябрь 2019

декабрь 2019

Ян.0003

Feb 2020

Mar 2020

Apr 2020

May 2020

Jun 2020

Jul 2020

Aug 2020

Sep 2020

Oct 2020

Nov 2020

Dec 2020

Jan 2021

Февраль 2021

март 2021

июнь 2021

июля 2021

Аг. 2021

сентябрь 2021

октябрь 2021

ноябрь 2021

декабря 2021

Ян.0003

март 2022 г.

апрель 2022 г.

май 2022 г.

июнь 2022 г.

июль 2022 г.

Главная || Дизельные двигатели ||Котлы||Системы подачи ||Паровые турбины ||Обработка топлива ||Насосы ||Охлаждение ||

Охлаждение двигателей достигается за счет циркуляции охлаждающей жидкости вокруг внутренние проходы в двигателе. При этом охлаждающая жидкость нагревается. и, в свою очередь, охлаждается охладителем с циркуляцией морской воды. Без адекватного охлаждение некоторых частей двигателя, подвергающихся воздействию очень высоких температура, в результате сжигания топлива, скоро выйдет из строя.

выровнять=»влево»>

Дом

Дизельные двигатели

Морской котел

Кондиционер

Сжатый воздух

Батареи

Охлаждение

Морские насосы

Система подачи

Инсинератор

Хладагенты

Редукторы

Губернаторы

Охладители

Пропеллеры

Рулевой механизм

Электростанции

Турбинный редуктор

Турбокомпрессоры

Паровые турбины

Теплообменники

Противопожарная защита

align=»left»>

Измерение расхода

Четырехтактные двигатели

Двухтактные двигатели

Система впрыска топлива

Топливная система

Смазочные масляные фильтры

Двигатель MAN B&W

Дизельный двигатель Sulzer

Морские конденсаторы

Сепаратор маслянистой воды

Защита от превышения скорости

Поршень и поршневые кольца

Прогиб коленчатого вала

Станция очистки сточных вод

Система пускового воздуха

Аварийный источник питания

Служба UMS

Сухой док и ремонт

Критическое оборудование

Палубные механизмы

Контрольно-измерительные приборы

Безопасность машинного отделения

Дом

выровнять=»влево»> Охлаждение позволяет металлу двигателя сохранять свои механические свойства.

обычно используемым хладагентом является пресная вода: морская вода не используется непосредственно в качестве охлаждающей жидкости. охлаждающей жидкости из-за ее коррозионного действия. Иногда используется смазочное масло. для охлаждения поршня, так как утечки в картер не вызовут проблемы. Однако из-за его более низкой удельной теплоемкости примерно в два раза потребуется количество масла по сравнению с водой.

Вода, проходящая по трубам, используется для охлаждения машин. Главный двигатель охлаждается двумя отдельными, но связанными системами: открытая система (море-море), в котором вода берется и возвращается в море (охлаждение морской водой) и закрытая система, где пресная вода циркулирует вокруг картера двигателя (охлаждение пресной водой).

Пресная вода используется для непосредственного охлаждения оборудования, тогда как морская вода используется для охлаждения пресной воды, проходящей через теплообменник. Особенностью системы охлаждения двигателя является непрерывная поток жидкости. Движущаяся жидкость вызывает абразивную коррозию и эрозию. Для уменьшения воздействия турбулентных течений системы морской воды включают в себя трубы большого диаметра из мягкой стали, концы которых открываются в море через кингстонные ящики, в которых установлены задвижки.

В случае разрыва трубы охлаждения забортной водой, как всасывающей, так и нагнетательной клапаны должны быть закрыты, чтобы предотвратить затопление машинного отделения. Чтобы убедиться, что клапаны работают правильно, когда вам нужно открывать и закрывать их с регулярными интервалами, скажем, ежемесячно. Трубы для морской воды обычно изготавливаются из мягкой стали, но из оцинкованной стали, также используются медь или медный сплав. Трубы охлаждения пресной водой обычно изготавливаются из мягкой стали.

Система охлаждения пресной водой

Система водяного охлаждения тихоходного дизеля показана на рис. . Он разделен на две отдельные системы: одна для охлаждения цилиндра кожухи, головки цилиндров и турбонагнетатели; другой для охлаждения поршня.

Вода охлаждения рубашки цилиндра после выхода из двигателя переходит в охладитель с циркуляцией морской воды, а затем в рубашку с циркуляцией воды насосы. Затем он прокачивается вокруг рубашек цилиндров, головок цилиндров. и турбовоздуходувки. Напорный бак позволяет для расширения и воды макияж в системе. Вентиляционные отверстия ведут от двигателя к расширительному бачку. для выпуска воздуха из охлаждающей воды. Нагреватель в цепи облегчает прогрев двигателя перед пуском за счет циркуляции горячего вода.

В системе охлаждения поршня используются аналогичные компоненты, за исключением того, что сливной бак используется вместо напорного бака, а вентиляционные отверстия затем ведут к высокие точки в машинном отделении. Отдельная система охлаждения поршней. используется для ограничения любого загрязнения от сальников охлаждения поршня до поршня только система охлаждения.

Система охлаждения забортной водой

Различные охлаждающие жидкости, циркулирующие в двигателе, сами по себе являются охлаждается морской водой. Обычное расположение использует индивидуальные охладители для смазочное масло, вода в рубашке и система охлаждения поршня, каждый охладитель циркулирует с морской водой. Некоторые современные корабли используют то, что известно как «центральная система охлаждения» только с одним большим охладителем с циркуляцией морской воды. Это охлаждает запас пресной воды, которая затем циркулирует в др. Индивидуальные охладители. С меньшим количеством оборудования, контактирующего с морской водой в этой системе проблемы с коррозией значительно снижены.

Система охлаждения забортной водой показана на рисунке.

выравнивание=по центру> Из моря всасывание один из пары циркуляционных насосов морской воды подает морскую воду который обеспечивает циркуляцию охладителя смазочного масла, водяного охладителя рубашки и поршневой водоохладитель перед сбросом за борт. Еще одна ветвь Магистраль морской воды подает морскую воду для непосредственного охлаждения нагнетаемого воздуха (для двухтактный дизель с прямым приводом).

Верхний морской всасывающий клапан используется в порту для предотвращения попадание грязи или песка в систему охлаждения. Он также используется во время плавание по мелководью. Нижний морской всасывающий клапан используется при плавании на большой глубине. во избежание попадания воздуха в систему охлаждения при качке корабля или качки.

Центральная система охлаждения

В центральной системе охлаждения контур забортной воды состоит из высокого и низкого всасывания, обычно на по обе стороны от машинного отделения, всасывающих фильтров и нескольких забортных водяные насосы. Морская вода циркулирует через центральные охладители и затем выброшен за борт.

А низкотемпературные и высокотемпературные контур существует в системе пресной воды. Пресная вода в г. высокотемпературный контур циркулирует в главном двигателе и может, если необходимо использовать в качестве теплоносителя для испарителя. в низкотемпературном контуре циркулируют воздухоохладители главного двигателя, маслоохладители и все остальные теплообменники. Регулирующий клапан контролирует смешивание воды между высокотемпературной и низкотемпературные цепи. Датчик температуры выдает сигнал

Преимущества центральной системы охлаждения:

Меньше обслуживания, так как система пресной воды имеет очищенная очищенная вода
меньшее количество насосов для соленой воды с сопутствующей коррозией и проблемы с охотой
упрощенная и легкая очистка охладителей более высокие скорости воды возможны с системой пресной воды,
, что позволяет уменьшить размеры труб и монтаж расходы
количество клапанов из дорогого материала значительно уменьшено, также можно использовать более дешевые материалы во всем система
поддерживается постоянный уровень температуры, независимо от температура забортной воды, также нет холодных пусков, пониженная износ гильзы цилиндра и т. д.

Связанная информация:

Система охлаждения работающего оборудования на борту

Меры противодействия пожарам в мусоросборниках

Руководство по эксплуатации четырехтактных дизельных двигателей

Руководство по эксплуатации двухтактных дизельных двигателей

Руководство по эксплуатации четырехтактных дизельных двигателей

Топливная система дизельного двигателя

Функция топливной форсунки дизельного двигателя

Масляная система для судового дизельного двигателя — принцип работы

Руководство по эксплуатации двухтактных дизельных двигателей

Методы продувки — продувка с поперечным потоком, продувка в контуре и прямоточная продувка

Средства противодействия космическим пожарам

Различное Теплообменник для работающих механизмов на борту грузовых судов

Пневматическая система запуска дизельного двигателя — принцип работы

Измерение мощности судового дизельного двигателя — индикатор двигателя

Циркуляция забортной водой охладителей смазочного масла, охлаждение поршня, водяная рубашка, наддувочный воздух, турбонагнетатель

Механизм редуктора для уменьшения привода двигателя до подходящих оборотов гребного винта

Устройства управления и безопасности для судового дизельного двигателя — функция регуляторов

Дизельный двигатель MAN B&W — Основные принципы и руководство по эксплуатации

Как работает двигатель Sulzer? Дизельный двигатель Sulzer RTA72U — Руководство по эксплуатации

Муфты, сцепления и редукторы судового дизеля

Разница между двухтактными и четырехтактными дизельными двигателями

Взрывопредохранительный клапан судового дизельного двигателя

Предохранительный клапан цилиндра судового дизеля — Руководство по эксплуатации

Руководство по эксплуатации поворотных устройств

Детектор масляного тумана картера судового дизеля

Судовая техника — Полезные теги

Судовые дизельные двигатели || Парогенератор || Система кондиционирования воздуха || Сжатый воздух || Судовые батареи || Рефрижератор грузов || Центробежный насос || Различные охладители || Аварийный источник питания || Теплообменники отработавших газов || Система подачи || Насос для отбора корма || Измерение расхода || Четырехтактные двигатели || Топливная форсунка || Топливная система || Обработка мазута || Редукторы || Губернатор || Морской мусоросжигатель || Масляные фильтры || Двигатель MAN B&W || Морские конденсаторы || Водоотделитель || Устройства защиты от превышения скорости || Поршень и поршневые кольца || Прогиб коленчатого вала || Морские насосы || Различные хладагенты || Станция очистки сточных вод || Пропеллеры || Электростанции || Система пускового воздуха || Паровые турбины || Рулевой механизм || Двигатель Sulzer || Турбинный редуктор || Турбокомпрессоры || Двухтактные двигатели || Операции UMS || Сухой док и капитальный ремонт || Критическое оборудование || Палубные механизмы и грузовые механизмы || Контрольно-измерительные приборы || Противопожарная защита || Безопасность машинного отделения ||

Machinery Spaces. com посвящен принципам работы, конструкции и эксплуатации всего оборудования. предметы на корабле предназначены в первую очередь для инженеров, работающих на борту, и тех, кто работает на берегу. Для любых замечаний, пожалуйста Свяжитесь с нами

Морская вспомогательная система охлаждения дизельного двигателя

Домашняя страница||Вспомогательное питание ||

Морская вспомогательная система охлаждения дизельного двигателя

Для судовых вспомогательных двигателей могут использоваться различные системы охлаждения, но наиболее часто используется простая система с замкнутым контуром (рис. 7.5). Море вода проходит через промежуточный охладитель, масляный радиатор, а затем водяную рубашку. охладитель в последовательном потоке. Циркуляционные насосы пресной воды с приводом от двигателя обычно установлен, но насос забортной воды может быть либо отдельным агрегатом, либо двигателем приводимый в тандеме с насосом пресной воды. Система охлаждения может быть устроен таким образом, чтобы в аварийной ситуации морская вода могла циркулировать через рубашки двигателя, после удаления определенных заглушек, установленных в трубопроводе.

На судах с главными дизельными двигателями перемычки между Водяные системы основной и вспомогательной рубашки двигателя являются общими. Это позволяет главный двигатель должен оставаться теплым в порту от тепла в рубашке вспомогательного двигателя вода. Для запуска вспомогательного двигателя в сухом доке обычно организовать подключение от двойного дна или пикового резервуара.

Рис. 7.5 Система охлаждения с замкнутым контуром

Ниже приведены некоторые основные процедуры вспомогательного морского оборудования :

Общая конструкция вспомогательного двигателя

Турбина противодавления вспомогательного двигателя

Вспомогательный топливный насос двигателя

Общая топливная форсунка вспомогательного двигателя

Вспомогательная система охлаждения двигателя

Гидравлический регулятор вспомогательного двигателя

Система регулирования частоты вращения вспомогательного двигателя

Отслеживание неисправностей вспомогательного двигателя

Генераторы с приводом от главной силовой установки

Котлы на выхлопных газах

Вспомогательный двигатель Конструкция турбогенератора

Топливная система двигателя Caterpillar

Главная страница||Охлаждение ||Оборудование||Услуги ||Клапаны ||Насосы ||Вспомогательная энергия ||Вал гребной ||Рулевые приводы ||Судовые стабилизаторы||Охлаждение||Кондиционирование воздуха ||Палубное оборудование||Противопожарная защита ||Дизайн корабля ||Главная ||

General Cargo Ship.com предоставляет информацию о различных системах грузовых судов, процедурах обработки, мерах безопасности на борту и некоторые базовые знания о грузовых судах, которые могут быть полезны для людей, работающих на борту, и тех, кто работает в терминале. Для любых замечаний, пожалуйста Свяжитесь с нами

Преимущества присадок-ингибиторов в системах охлаждения дизельных двигателей

Когда вы переходите к основным принципам работы большегрузных автомобилей, речь идет о возврате инвестиций: максимальное количество миль на галлон, соответствие требованиям по выбросам и грузовик, работающий в оптимальных условиях и механически исправный в течение как можно дольше. Для очень сложных современных двигателей использование современной охлаждающей жидкости может помочь им получить и поддерживать оптимальные показатели расхода топлива и выбросов по сравнению с устаревшими технологиями.

Колин Дилли, доктор философии, вице-президент по технологиям корпорации Prestone Products.

Есть старый анекдот про двух человек, едущих в машине, когда пассажир смотрит на приборную панель и замечает, что горит лампочка «проверить двигатель». После того, как пассажир указывает на это, водитель отвечает: «Да, я видел это. Думаю, это означает, что он работает».

Шутка указывает на склонность среднего «непрофессионального» водителя игнорировать предупреждающие знаки и откладывать профилактическое обслуживание. Другими словами, к тому времени, когда индикатор начнет мигать, может быть уже слишком поздно для предотвращения поломки. В то время как транспортные средства HD и техническое обслуживание HD более управляемы, чем обычные автомобили, можно сделать еще больше, особенно в отношении системы охлаждения. При рассмотрении системы охлаждения большегрузных грузовиков недавние оценки Совета по технологиям и обслуживанию Американской ассоциации грузоперевозок, а также FleetNet America показывают, что более 40% всех проблем с двигателями большегрузных автомобилей могут быть вызваны неисправной системой охлаждения.

К сожалению, около 10-15 лет назад поддерживать систему охлаждения большегрузных грузовиков в отличном состоянии стало сложнее, когда производители дизельных двигателей начали менять методы проектирования и производства своей продукции. Наиболее значительные изменения произошли с миссией по увеличению количества миль на галлон и сокращению выбросов за счет создания и использования новых легких двигателей и компонентов.

Проще говоря, использование более легких сплавов обеспечивает лучшую топливную экономичность. Алюминиевые сплавы и армированные пластмассы заменили чугун, медь и латунь. Кроме того, методы производства двигателей должны были измениться, особенно с введением новых припоев, флюсов и эластомеров. Химический состав и свойства этих новых материалов сильно отличаются от того, что было 25, 10 или даже 5 лет назад, что вызывает проблемы с реакцией охлаждающей жидкости на новые компоненты двигателя. Электроника нового поколения и компьютерный мониторинг еще больше усложняют задачу.

В то время как производительность системы охлаждения теперь ниже в поисках снижения веса и увеличения расхода топлива на галлон, ее просят работать при более высоких температурах. В целом, допуски на эксплуатационную оптимизацию были значительно уменьшены, что сделало возможность отвода тепла от небольших более мощных двигателей еще более важной.

Повышается экономия топлива, а более легкий алюминий добавляет преимуществ по сравнению с материалами, используемыми в устаревших дизельных двигателях для тяжелых условий эксплуатации, но также имеет много других проблем. Новые системы, не защищенные должным образом, более подвержены различным формам коррозии, тепловому стрессу, повреждениям и электролизу. Производственный метод пайки в контролируемой атмосфере (CAB), который в настоящее время широко используется для соединения алюминиевых деталей, может оставлять небольшое количество флюса, который может неблагоприятно реагировать с ингибиторами в традиционных антифризах/охлаждающих жидкостях на основе нитритов (AF/C).

Эта реакция может изменить кислотность охлаждающей жидкости до уровня, который может привести к коррозии, засорению фильтров, покрытию теплообменников и образованию накипи на гильзах цилиндров. Это также может привести к сохранению тепла, что приведет к образованию горячих точек, которые могут вызвать преждевременное воспламенение топлива. Все эти неблагоприятные реакции ограничивают способность новых систем охлаждения меньшего размера охлаждать двигатель до оптимальной температуры, что приводит к снижению вязкости масла и повышенному износу двигателя, уменьшению расхода топлива на галлон, увеличению выбросов и значительному времени простоя.

Итак, в совокупности это означает, что выбор правильного AF/C важнее, чем когда-либо, если дизельные двигатели нового поколения для тяжелых условий эксплуатации класса 7 и 8 будут работать оптимально и надежно.

Решением этой головоломки является новая формула AF/C технологии безнитритных органических кислот (NF OAT) с пакетом ингибиторов, разработанным для этих новых двигателей. Эти добавки-ингибиторы были разработаны для защиты всех материалов и устранения негативных последствий производственного процесса CAB. Ингибиторы позволяют NF OAT AF/C мгновенно связываться с компонентами системы охлаждения, значительно снижая или полностью устраняя коррозию и эрозию поверхности по сравнению с жидкостями AF/C с высоким содержанием нитритов. Этот новый состав ингибитора также обладает способностью выявлять и защищать горячие точки от кавитационной коррозии, которые являются печально известными местами повреждения двигателя, которое может привести к утечкам и дорогостоящим поломкам.

Другие преимущества NF OAT AF/C с новыми присадками-ингибиторами:

Увеличенный срок службы до 1 миллиона миль или 20 000 часов работы
Улучшенная совместимость с эластомерами в уплотнениях и прокладках системы охлаждения
Улучшенная стабильность формулы AF/C для оптимизации общей производительности
Охлаждение для сохранения вязкости масла, что увеличивает срок службы и производительность двигателя
Улучшенная стабильность охлаждающей жидкости для старых двигателей AF/C, дополненная новым составом

Поломка большегрузного автомобиля – это не шутки, поскольку обязательно повлекут за собой значительные затраты на простои, ремонт и замену деталей. Вот почему умные профессиональные управляющие парком и независимые операторы должны быть уверены, что когда их подвижной состав выходит на улицы, он находится в наилучшем рабочем состоянии. С достижениями в современных технологиях дизельных двигателей это, вероятно, означает, что система охлаждения, работающая с NF OAT AF/C, предлагает ингибиторные присадки, которые могут справиться с последствиями процесса CAB и требованиями малой массы, но более чувствительная конструкция из алюминиевых компонентов.

Колин Дилли, доктор философии, вице-президент по технологиям корпорации Prestone Products. Prestone производит и продает антифриз/охлаждающую жидкость Prestone и сопутствующие товары.

Описание систем охлаждения двигателя

Крис Райли Обновлено 5 августа 2019 г. В навигационном ноу-хау

Boat Safe — это сайт, поддерживаемый сообществом. Мы можем получать комиссию за ссылки на этой странице, но мы уверены во всех рекомендуемых продуктах.

Наше последнее состязание состояло в выборе порядка проверки для устранения перегрева двигателя с водяной системой охлаждения. Несколько наших зрителей попросили меня объяснить, что такое система сырой воды и как она работает. Под сырой водой понимается вода, в которой плавает лодка. Неважно, соленая она или пресная, обе используются для охлаждения двигателя. Процесс начинается с подачи воды в двигатель через штуцер морского клапана и прокачки ее через водяную рубашку и порты двигателя с помощью механического водяного насоса.

В системе подачи неочищенной воды вода подается через кингстон с помощью водяного насоса. Вода проходит через двигатель и прямо из выхлопной трубы. Эта более холодная вода поглощает тепло двигателя, помогая поддерживать его охлаждение.

В большинстве новых судовых двигателей используется закрытая система охлаждения. Это означает, что в верхней части двигателя есть небольшой бак, в котором используется смесь пресной воды и охлаждающей жидкости. Эта пресная вода циркулирует через двигатель и через теплообменник. Пресная вода в этой системе поглощает тепло двигателя. Неочищенная вода по-прежнему всасывается через забортный кран, но проходит только через рубашку теплообменника. Эта более холодная исходная вода поглощает тепло пресной воды через рубашку теплообменника, а затем откачивается отработавшими газами.

Преимущества закрытой системы по сравнению с системой сырой воды огромны, особенно если вы работаете в соленой воде. Соленая вода имеет тенденцию образовывать коррозионную накипь, когда двигатель работает при температуре выше 140°. В системе сырой воды накипь накапливается внутри водяной рубашки и портов двигателя. Когда образование накипи достигает такой степени, что поток воды ограничивается, двигатель начинает перегреваться. На данный момент вы, вероятно, смотрите на замену двигателя.

В закрытой системе вода, протекающая через водяную рубашку и порты двигателя, представляет собой пресную воду и охлаждающую жидкость. Единственная часть, через которую проходит сырая вода, — это теплообменник. Однако происходит такое же масштабирование. Когда поток воды ограничен и двигатель начинает перегреваться, вы можете «кипятить» накипь из теплообменника и продолжать его использовать. В худшем случае придется заменить теплообменник. Это обойдется намного дешевле, чем замена двигателя.

Другими компонентами системы охлаждения, будь то сырая вода или закрытая, являются кингстон, морской фильтр, шланги и хомуты, ремни и крыльчатка водяного насоса.

Морской кран представляет собой проходное через корпус устройство, позволяющее воде поступать в корпус снаружи. У этого устройства есть ручка, которая позволяет перекрыть поток воды, если у вас возникнет такая проблема, как ослабленный хомут или треснувший шланг. Вы должны ежемесячно проверять запорные устройства кингстонов, чтобы убедиться в их работоспособности. В качестве резервной меры безопасности у вас должна быть мягкая коническая деревянная пробка (называемая затычкой) размером с морского валка, привязанная к клюву. В случае, если шланг порвется и вы не сможете воспользоваться запорным клапаном, вы можете вставить заглушку в морской кран, чтобы остановить поток воды.

Следующей встроенной частью системы охлаждения двигателя является морской фильтр. Это устройство, через которое проходит сырая вода и предназначено для фильтрации мусора, песка, листьев и т. д., прежде чем она попадет в двигатель. Это устройство работает так же, как скиммер для плавательного бассейна. Существует несколько видов сетчатых фильтров, но все они имеют съемный фильтр или сетку, которую следует регулярно проверять, очищать или заменять.

Шланги, хомуты и ремни жизненно важны для системы охлаждения, и их также следует периодически проверять. Каждый раз при проверке масла, что следует делать перед каждым пуском, следует визуально осматривать шланги, хомуты и ремни на предмет износа. Все шланги, находящиеся ниже ватерлинии, должны быть пережаты двойным хомутом. Это поможет предотвратить попадание воды в трюм, если один из зажимов выйдет из строя. Если вы обнаружите проржавевший хомут, пережатый или треснувший шланг или ремень, их следует немедленно заменить. Убедитесь, что заменили шланги того же диаметра, длины и температурных требований, которые предлагает производитель.

Насос сырой воды, который приводится в действие ремнем на двигателе, содержит рабочее колесо, которое приводит насос в действие. Обычно довольно легко получить доступ к рабочему колесу, чтобы осмотреть или заменить его.

В закрытую систему следует добавлять коммерческий хладагент (антифриз). Это предотвратит замерзание пресной воды и повреждение двигателя в холодном климате, а также поможет предотвратить образование коррозии в системе пресной воды. Обычно вы должны использовать охлаждающую жидкость и пресную воду в смеси 50/50. В более холодном климате вы можете увеличить процентное содержание охлаждающей жидкости.

Таким образом, в системе прямого водоснабжения вода циркулирует через водяную рубашку двигателя, которая течет через блок, головку, коллектор и т. д. Эта вода поглощает тепло двигателя и выбрасывается за борт.

Закрытая система обеспечивает циркуляцию пресной воды и охлаждающей жидкости через водяную рубашку двигателя и через теплообменник. Эта пресная вода поглощает тепло двигателя.

Система охлаждения дизеля

Рекламные предложения на основе ваших интересов:

Дополнительные материалы по теме:

Cистема охлаждения дизельного двигателя

Рекламные предложения на основе ваших интересов:

Дополнительные материалы по теме:

Какое давление системы охлаждения дизельного двигателя

Для чего давление в системе охлаждения

Как образовывается давление

Сложности с давлением в системе охлаждения

Давление в системе охлаждения двигателя автомобиля

Как создается давление внутри системы охлаждения автомобиля

Зачем нужно высокое давление внутри системы охлаждения

Какое давление внутри системы охлаждения автомобиля

Какую роль играет крышка расширительного бачка в давлении системы охлаждения

Почему важно поддерживать правильное давление в системе охлаждения

Какое давление системы охлаждения дизельного двигателя

Рекламные предложения на основе ваших интересов:

Причины низкого и избыточного давления в системе охлаждения

Как формируется внутреннее давление

Как создается давление внутри системы охлаждения автомобиля

Пару слов о роли крышки расширительного бачка

Для чего в системе высокое давление

Для чего нужно давление

Нюансы работы системы охлаждения

Каким должно быть давление

Так давление это побочный продукт?

Охлаждающая жидкость

Проблемы с внутренним давлением

Избыточное давление

Для чего нужно знать показатели давления

Замена вышедшего из строя узла

Как найти утечку?

Как обнаружить утечки

Подведем итоги

Серьезные последствия

Негерметичность системы

Система охлаждения ВАЗ 2107: особенности и неисправности

Почему давление может быть повышенным или пониженным

Причины повышенного и пониженного давления в системе охлаждения

Почему давление высокое

Почему давление отсутствует

Видео

Компоненты системы охлаждения дизельного двигателя Д-240

Охлаждение дизелей.

Система охлаждения яхтенного дизеля

Система охлаждения дизельного двигателя — журнал Diesel Power

Техническое обслуживание системы охлаждения дизельного двигателя

Trending Pages

Лучшие электромобили — самые популярные модели электромобилей

Сколько стоит Tesla? Вот разбивка цен

Лучшие гибридные автомобили — лучшие модели гибридных автомобилей

Каждый электрический внедорожник, который можно купить в США в 2022 году

Это самые экономичные пикапы, которые вы можете купить

Это внедорожники с лучшим расходом бензина

Страницы трендов

Лучшие электромобили — самые популярные модели электромобилей

Сколько стоит Tesla? Вот разбивка цен

Лучшие гибридные автомобили — лучшие модели гибридных автомобилей

Каждый электрический внедорожник, который можно купить в США в 2022 году

Это самые экономичные пикапы, которые вы можете купить

Это внедорожники с лучшим расходом топлива

Как работает система охлаждения двигателя

Морская вспомогательная система охлаждения дизельного двигателя

Преимущества присадок-ингибиторов в системах охлаждения дизельных двигателей

Описание систем охлаждения двигателя

Добавить комментарий Отменить ответ
