Toyota Variable Valve Timing. Эволюция

Схема VVT-iW — цепной привод ГРМ на оба распредвала, механизм изменения фаз с лопастными роторами на звездочках впускного и выпускного распредвалов, расширенный диапазон регулировки на впуске. Применялась на двигателях 6AR-FSE, 8AR-FTS, 8NR-FTS, 2GR-FKS…

Система VVT-iW (Variable Valve Timing intelligent Wide) позволяет плавно изменять фазы газораспределения в соответствии с условиями работы двигателя. Это достигается путем поворота распределительного вала впускных клапанов относительно звездочки привода в диапазоне 75-80° (по углу поворота коленвала).

Расширенный, по сравнению с обычным VVT, диапазон приходится главным образом на угол задержки.

На втором распредвалу в этой схеме установлен привод VVT-i.


Система VVT-i (Variable Valve Timing intelligent) позволяет плавно изменять фазы газораспределения в соответствии с условиями работы двигателя. Это достигается путем поворота распределительного вала выпускных клапанов относительно звездочки привода в диапазоне 50-55° (по углу поворота коленвала).

Совместная работа VVT-iW на впуске и VVT-i на выпуске обеспечивает следующий эффект.
1. Режим пуска (EX — опережение, IN — промежуточное положение). Для обеспечения надежного запуска используются два независимых фиксатора, удерживающих ротор в промежуточном положении.
2. Режим частичной нагрузки (EX — задержка, IN — задержка). Обеспечивается возможность работы двигателя по циклу Миллера/Аткинсона, при этом уменьшаются насосные потери и улучшается экономичность. Подробнее — см. здесь

.
3. Режим между средней и высокой нагрузкой (EX — задержка, IN — опережение). Обеспечивается режим т.н. внутренней рециркуляции отработавших газов и улучшаются условия выпуска.

Привод VVT-iW

На впускном распредвалу установлен привод VVT-iW с лопастным ротором. Два фиксатора удерживают ротор в промежуточном положении. Вспомогательная пружина прикладывает момент в направлении опережения для возврата ротора в промежуточное положение и надежного срабатывания фиксаторов. Это обеспечивает нормальный пуск двигателя, заглушенного в положении задержки.

Привод VVT-iW. 1 — центральный болт, 2 — вспомогательная пружина, 3 — передняя крышка, 4 — ротор, 5 — фиксатор, 6 — корпус (звездочка), 7 — задняя крышка, 8 — впускной распредвал. a — стопорный паз.

Управляющий клапан встроен в центральный болт крепления привода (звездочки) к распредвалу. При этом управляющий масляный канал имеет минимальную длину, обеспечивая максимальную скорость отклика и срабатывания при низких температурах. Управляющий клапан приводится штоком плунжера э/м клапана VVT-iW.
a — сброс, b — к полости опережения, c — к полости задержки, d — моторное масло, e — к фиксатору.

Конструкция клапана позволяет независимо управлять двумя фиксаторами, по отдельности для контуров опережения и задержки. Это позвоялет фиксировать ротор в промежуточном положении управления VVT-iW.
1 — внешний штифт, 2 — внутренний штифт. a — фиксатор задействован, b — фиксатор свободен, c — масло, d — стопорный паз.

Э/м клапан VVT-iW установлен в крышке цепи привода ГРМ и соединен непосредственно с приводом изменения фаз впускного распредвала.
1 — э/м клапан VVT-iW. a — обмотка, b — плунжер, c — шток.

Опережение. Э/м клапан по сигналу ECM переключается в позицию опережения и сдвигает золотник управляющего клапана. Моторное масло под давлением поступает к ротору со стороны полости опережения, проворачивая его вместе с распредвалом в направлении опережения.
1 — ротор, 2 — от ECM, 3 — э/м клапан VVT-iW. a — направление вращения, b — полость задержки, c — полость опережения, d — к полости опережения, e — от полости задержки, f — сброс, g — давление масла.

Задержка. Э/м клапан по сигналу ECM переключается в позицию задержки и сдвигает золотник управляющего клапана. Моторное масло под давлением поступает к ротору со стороны полости задержки, проворачивая его вместе с распредвалом в направлении задержки.
1 — ротор, 2 — от ECM, 3 — э/м клапан VVT-iW. a — направление вращения, b — полость задержки, c — полость опережения, d — к полости опережения, e — от полости задержки, f — сброс, g — давление масла.

Удержание. ECM рассчитывает необходимый угол опережения в соответствии с условиями движения, и после установки заданного положения переключает управляющий клапан в нейтральную позицию до следующего изменения внешних условий.

Привод VVT-i

На выпускном распредвалу установлен привод VVT-i лопастным ротором (традиционного или нового образца — с управляющим клапаном, встроенным в центральный болт). При заглушенном двигателе фиксатор удерживает распредвал в положении максимального опережения для обеспечения нормального запуска.

Вспомогательная пружина прикладывает момент в направлении опережения для возврата ротора и надежного срабатывания фиксатора после выключения двигателя.

Привод VVT-i (AR). 1 — вспомогательная пружина, 2 — корпус, 3 — ротор, 4 — фиксатор, 5 — звездочка, 6 — распредвал. a — при остановке, b — в работе.

Привод VVT-i (GR). 1 — центральный болт, 2 — передняя крышка, 3- корпус, 4 — ротор, 5 — задняя крышка, 6 — впускной распредвал.

Блок управления посредством э/м клапана контролирует подачу масла в полости опережения и задержки привода VVT, основываясь на сигналах датчиков положения распредвалов. На заглушенном двигателе золотник перемещается пружиной таким образом, чтобы обеспечить максимальный угол опережения.
Клапан VVT (AR). 1 — э/м клапан. a — пружина, b — втулка, c — золотник, d — к приводу (полость опережения), e — к приводу (полость задержки), f — сброс, g — давление масла.

Клапан VVT (GR). 1 — э/м клапан. a — слив, b — к приводу (полость опережения), c — к приводу (полость задержки), d — давление масла.

Опережение. Э/м клапан по сигналу ECM переключается в позицию опережения и сдвигает золотник управляющего клапана. Моторное масло под давлением поступает к ротору со стороны полости опережения, проворачивая его вместе с распредвалом в направлении опережения.
1 — ротор, 2 — э/м клапан VVT-i, 3 — от ECM. a — направление вращения, b — давление масла, c — сброс.

1 — ротор, 2 — от ECM, 3 — э/м клапан VVT-i. a — направление вращения, b — полость задержки, c — полость опережения, d — к полости опережения, e — от полости задержки, f — слив, g — давление масла.

Задержка. Э/м клапан по сигналу ECM переключается в позицию задержки и сдвигает золотник управляющего клапана. Моторное масло под давлением поступает к ротору со стороны полости задержки, проворачивая его вместе с распредвалом в направлении задержки.
1 — ротор, 2 — э/м клапан VVT-i, 3 — от ECM. a — направление вращения, b — давление масла, c — сброс.

1 — ротор, 2 — от ECM, 3 — э/м клапан VVT-i. a — направление вращения, b — полость задержки, c — полость опережения, d — от полости опережения, e — к полости задержки, f — слив, g — давление масла.

Удержание. ECM рассчитывает необходимый угол опережения в соответствии с условиями движения, и после установки заданного положения переключает управляющий клапан в нейтральную позицию до следующего изменения внешних условий.
Фазы газораспределения (6AR-FSE)

Фазы газораспределения (8AR-FTS)

Фазы газораспределения (8NR-FTS)

Фазы газораспределения (2GR-FKS)

Большой обзор двигателей Toyota

Более 2000 руководств
по ремонту и техническому обслуживанию
автомобилей различных марок

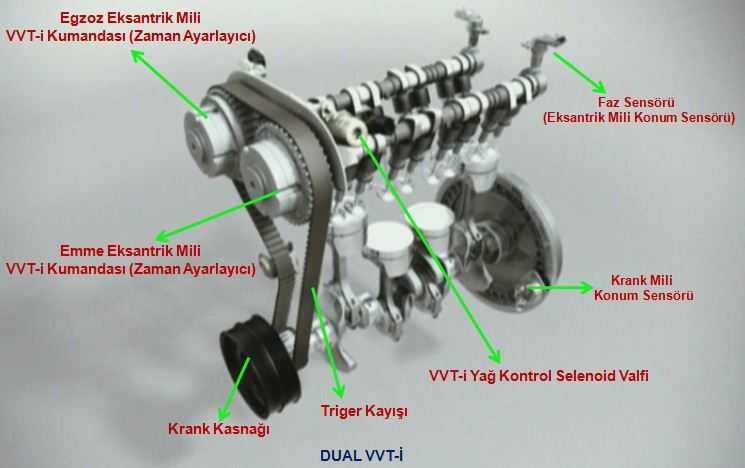

Dual VVT-i с системой VVT-iW
