Системы охлаждения двигателя: Система охлаждения двигателя: описание и принцип работы

Содержание

Система охлаждения — частые проблемы – «Бест Моторс»

Работа системы охлаждения двигателя должна обеспечить необходимый температурный режим с одновременным достижением топливной экономичности. Функционирование двигателя в небольшом ограниченном диапазоне температур дает возможность сохранить ресурс мотора и выдерживать заданные производителем экологические показатели. Сбои в работе системы охлаждения для ДВС очень опасны.

Неисправности системы охлаждения

Поддержание необходимого для различных видов двигателей температурного режима в современном автомобилестроении обеспечивается применением комбинированной системы охлаждения. Такой вариант сочетает работу жидкостной и воздушной систем, что позволяет добиваться нужных результатов.

Примечание: в качестве агента (охлаждающей жидкости) в системе сегодня вместо воды применяют антифриз или тосол. Замена произошла благодаря качествам этих специальных жидкостей — дают возможность обеспечить быстрый выход мотора на рабочую температуру с последующим его эффективным охлаждением.

При этом двигатель сохраняет работоспособность. Применение спецжидкостей также обеспечивает более длительный срок службы деталей системы.

Существует зависимость эффективности работы системы охлаждения ДВС от уровня охлаждающей жидкости. На систему влияет также состояние ОЖ, поэтому необходимо производить регулярную замену антифриза или тосола. Рекомендуется ориентироваться на пробег автомобиля, который желательно не должен превышать 50.000 км, или заменять ОЖ раз в 2-3 года.

Важно! При смене типа охлаждающей жидкости настоятельно рекомендуется выполнять промывку системы.

Среди возможных неисправностей системы охлаждения следует назвать:

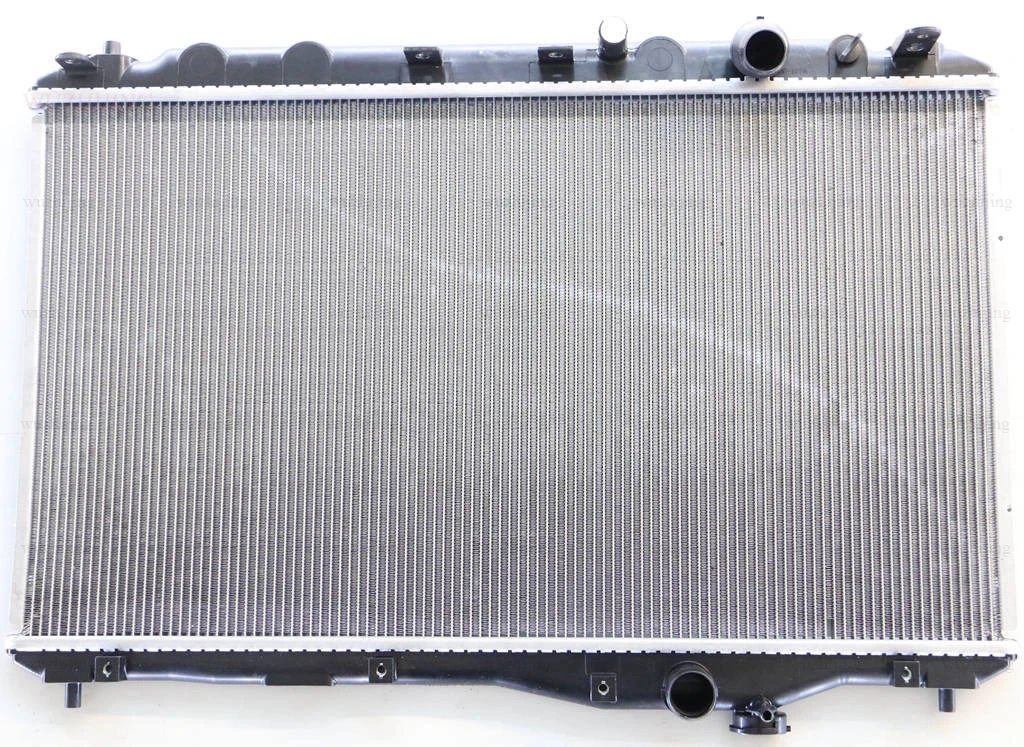

  1. Засорения на наружной поверхности радиатора происходят при появлении течи. Эта же причина может вызвать закупорку каналов. Устранит неисправность ремонт радиатора.
  2. Перегрев двигателя происходит из-за неисправности термостата. Проблемы с термостатом могут привести также к затруднениям с выходом мотора на рабочую температуру, когда ДВС остается холодным.
    Это связано с конструкцией термостата, в котором перепускание ОЖ может проходить по большому или малому кругу. Двигатель не достигает рабочей температуры и не происходит нагрева охлаждающей жидкости при постоянно открытом большом круге в термостате. Перегрев происходит в случае, когда в малом круге доступ к радиатору оказывается закрыт.
  3. Протечки охлаждающей жидкости, проблемы с циркуляцией ОЖ (частичное или полное прекращение) могут произойти при неисправности помпы (водяного насоса). Это приводит к перегреву силового агрегата. Продукты износа водяного насоса повреждают систему охлаждения. На двигателях, в которых водяной насос приводится в действие с помощью ремня ГРМ, значительную опасность представляет заклинивание насоса. Такие неисправности, как обрыв приводного ремня и заклинивание центробежного водяного насоса приводят к повреждению клапана механизма газораспределения.
  4. В зависимости от типа привода вентилятора системы охлаждения возможны проблемы с низким давлением масла (гидропривод), выход из строя термореле или сбои в работе электродвигателя (при электровентиляторе), неисправность вискомуфты, сбои в работе вентилятора в системе с механическим приводом и т. п.
  5. Трещины в блоке цилиндра или головке блока цилиндра, повреждения плоскости головки в местах прилегания к БЦ, прогорание прокладки головки приводят к нарушению герметичности рубашки охлаждения двигателя. Такие дефекты затрагивают каналы системы охлаждения. Потеря герметичности системы может произойти из-за засорения или растрескивания патрубков. Протечки охлаждающей жидкости происходят также в местах крепления патрубков.
  6. На работоспособности системы охлаждения также могут сказаться сбои в работе электроники, связанной с системой. Водители достаточно часто сталкиваются с сигналами на панели приборов о неисправности датчика температуры мотора. Могут произойти проблемы с указателем температуры. Неисправность или некорректная работа температурных датчиков приводят к сбоям в работе вентилятора охлаждения. Это становится причиной изменения температурного диапазона при работе ДВС от оптимальных показателей.

Причины возникновения неисправностей

Среди наиболее часто встречающихся причин возникновения неисправностей в работе системы охлаждения можно назвать:

  • износ деталей при эксплуатации автомобиля;
  • повреждения механического характера;
  • использование низкокачественной охлаждающей жидкости;
  • использование в качестве ОЖ смеси тосола и антифриза;
  • установка при проведении ремонта запасных частей низкого качества;
  • эксплуатация двигателя с нарушениями или несоблюдение рекомендаций производителя.

Все указанные причины могут привести к проблемам в работе или выходу из строя системы охлаждения. На работу системы негативно может повлиять непрофессиональное техническое обслуживание или ремонт системы.

Важно помнить, что сбои в работе системы охлаждения могут оказать серьезное негативное воздействие на двигатель автомобиля, поэтому любые возникающие неисправности необходимо немедленно устранять. В качестве примера приведем случаи попадания антифриза в масло. Это приводит к выходу мотора из строя без возможности ремонта. Выход один ― замена ДВС.

Симптомы неисправности системы охлаждения

К основным симптомам неисправности системы охлаждения относятся:

  • перегрев двигателя — на неисправность указывает сигнальная лампочка или показатель температуры двигателя на приборной панели.
  • невыход мотора на рабочую температуру — неисправность вызвана плохой работой печки в салоне. Нужно сначала обратить внимание на термостат, который мог выйти из строя.



Важно! Холодный двигатель нельзя эксплуатировать в обычном режиме. Это значит, что нельзя увеличивать обороты мотора или подвергать его штатным нагрузкам.

Возможные утечки охлаждающей жидкости можно заметить при осмотре элементов системы. В первую очередь падает уровень охлаждающей жидкости в расширительном бачке. Заметить протечку можно также под автомобилем или в виде подтеков на деталях. ОЖ имеет характерный сладковатый запах.

Попадание ОЖ в моторное масло или систему смазки двигателя более опасно. При проверке уровня масла на щупе будет видна характерная эмульсия в виде пены светлого цвета. Этот симптом говорит о необходимости приостановки эксплуатации автомобиля и отправки в ремонт. В противном случае в ГБЦ и БЦ возникнут серьезные дефекты.


Диагностирование и ТО системы охлаждения двигателя

Содержание страницы

  • 1. Неисправности системы охлаждения
  • 2. Диагностирование системы охлаждения двигателя
  • 3. ТО системы охлаждения
    • 3.1. Основные работы, выполняемые при ТО системы охлаждения

1. Неисправности системы охлаждения

Необходимость ремонта системы охлаждения возникает в случае постоянного перегрева или переохлаждения охлаждающей жидкости (ОЖ), снижения уровня ОЖ в системе в результате утечки, возникновения электролиза в ОЖ и др.

Перегрев ОЖ вызывает детонацию двигателя, которая резко увеличивает износ цилиндров и поршневых колец, приводит к прогоранию поршней и снижению долговечности подшипников скольжения (вкладышей). Нарушение процесса сгорания топливновоздушной смеси при перегреве, увеличение сил трения приводят к возрастанию расхода топлива и снижению мощности двигателя. Понижение температуры ОЖ в рубашке охлаждения двигателя повышает износ деталей ЦПГ вследствие смывания со стенок цилиндров масла топливом. Происходит разжижение масла топливом, попадающим в масляный картер, более интенсивное образование смоляных и лакообразных отложений на поршнях и поршневых кольцах.

Понижение температуры ОЖ на каждые 10 °С от номинального значения уменьшает мощность двигателя на 1,5 % и увеличивает расход топлива на 2 %.

Перегрев двигателя может быть вызван: недостатком ОЖ в системе охлаждения из-за ее утечки или выкипания, засорением системы, обрывом или пробуксовкой ремня привода вентилятора, отказом в работе электро- либо гидромуфты вентилятора, заклиниванием термостата в закрытом состоянии или жалюзи в закрытом положении, неправильной установкой угла опережения зажигания.

Переохлаждение двигателя возможно при заклинивании термостата в открытом состоянии или отсутствии самого термостата, неисправности гидро- или электропривода вентилятора.

Одной из неисправностей современных систем охлаждения с радиатором, изготовленным из алюминия, и температурным датчиком включения вентилятора (термовключателем), находящимся под напряжением, является возникновение электролиза.

Электролиз — это реакция разложения раствора химических веществ при прохождении через них электрического тока. Характерные признаки протекания электролиза: засорение трубок радиатора, наличие белого налета возле его негерметичных мест и отложений зеленоватого цвета возле термовключателя. В случае появления таких симптомов необходимо тщательно проверить соединения электрических приборов системы охлаждения.

Для радиаторов, изготовленных из алюминия, не рекомендуется использовать в качестве ОЖ воду, так как при этом происходит коррозия трубок.

Подтекание ОЖ может быть вызвано негерметичностью соединений шлангов системы охлаждения со штуцерами и патрубками, неплотностью соединений фланцев патрубков, негерметичностью сливных пробок и краника отопителя, повреждением шлангов, трещинами в бачках и сердцевине радиатора, износом самоподжимного сальникового уплотнения жидкостного насоса.

2. Диагностирование системы охлаждения двигателя

Общее диагностирование технического состояния системы охлаждения заключается в определении ее герметичности и теплового баланса.

Заключение о герметичности системы делают, визуально убедившись в отсутствии утечки ОЖ при работающем и неработающем двигателе, а также по скорости убывания жидкости из расширительного бачка в процессе эксплуатации автомобиля.

О тепловом балансе системы судят по времени прогрева двигателя и поддержанию его номинальной рабочей температуры при нормальной нагрузке. Проверку производят с помощью указателя температуры охлаждающей жидкости.

Работа системы охлаждения считается удовлетворительной, если температура двигателя удерживается в пределах 85…95 °С при движении нагруженного автомобиля со скоростью около 90 км/ч.

Проверить общее состояние системы охлаждения и найти конкретные места утечки ОЖ можно при подаче воздуха под небольшим давлением в систему охлаждения.

Для проверки герметичности системы охлаждения можно использовать воздушную сеть (рис. 1, а), а в случае ее отсутствия, воздушный насос (рис. 1, б), которые подсоединяют к пробке расширительного бачка или радиатора.

С помощью редуктора или насоса поднимают давление до величины давления открытия пробки расширительного бачка (0,09…0,13 МПа) в течение 2 мин. Следят за показанием манометра: давление должно быть стабильным, в противном случае визуально определяют утечки ОЖ или проверяют охладители отдельных составных частей двигателя (системы рециркуляции, радиатор охлаждения масла и т.д).

Причиной быстрого убывания ОЖ в системе может быть неправильная работа клапана пробки расширительного бачка и ее недостаточная герметичность. При появлении этой неисправности необходимо проверить состояние клапана пробки и давление его открытия (значение давления указано в технических характеристиках данного двигателя).

Рис. 1. Проверка герметичности системы охлаждения с использованием воздушной сети (а) и воздушного насоса (б): 1 — пневморедуктор; 2 — манометр; 3 — герметизирующая насадка; 4 — радиатор; 5 — насос; 6 — пробка расширительного бачка

Работоспособность радиатора определяют по разности температур ОЖ в его верхней и нижней части, которая должна быть в пределах 8…12 °С. Уменьшение разности температур указывает на наличие накипи в трубках радиатора или на его загрязнение.

При проверке термостата его снимают с двигателя и помещают в емкость с жидкостью, имеющей температуру окружающего воздуха. Можно использовать обычную воду, но, учитывая, что температура ОЖ в современных двигателях может превышать 100 °С, желательно применять технический глицерин, температура кипения которого выше. В случае же использования воды можно установить только начало открытия клапана. Жидкость постепенно нагревают; при температуре 70…80 °С (в зависимости от модели двигателя) должно начаться открытие клапана термостата. За температуру начала открытия принимается та, при которой ход клапана, расположенного со стороны входного патрубка радиатора, составляет 0,1 мм. Для более точного определения величины хода можно использовать индикатор часового типа на кронштейне. Дальнейшее повышение температуры до 90…110 °С (в зависимости от модели двигателя) должно привести к полному открытию клапана (6…8 мм). Если после проведения вышеописанной проверки установлено, что термостат не удовлетворяет указанным условиям, его заменяют новым, так как ремонту он не подлежит.

При появлении утечки ОЖ из радиатора, если найти место утечки не представляется возможным, радиатор проверяют на герметичность. Существуют два способа проверки: непосредственно на автомобиле и при снятом радиаторе.

При проверке на автомобиле радиатор заполняют водой, все патрубки закрывают заглушками, оставив один открытым (через него в радиатор подают воздух под давлением примерно 0,1 МПа). По месту появления воды и определяют место утечки.

Однако из-за сложности доступа к радиатору удобнее проверять его, сняв с автомобиля. После снятия закрывают заливную горловину и все патрубки радиатора, оставив один открытым, через него подают в радиатор воздух под давлением примерно 0,1 МПа. Радиатор помещают в ванну с водой и наблюдают за появлением пузырьков воздуха, которые и укажут точное место утечки.

Жидкостный насос проверяют на отсутствие утечек через нижнее контрольное отверстие. Если при работе насос издает шум, проверяют также его осевой люфт. При появлении утечки ОЖ из жидкостного насоса, шума при работе и увеличенного осевого люфта насоса, его снимают с двигателя, разбирают, проверяют и при необходимости ремонтируют или заменяют насос.

Проверку электрических элементов системы охлаждения проводят с помощью сканеров и тестеров.

3. ТО системы охлаждения

В настоящее время систему охлаждения заполняют специальными незамерзающими жидкостями (антифризами), которые представляют смесь этиленгликоля и воды (плотность раствора 1067…1085 кг/м3) с добавлением антипенных и антикоррозионных присадок. Возможно использование и воды, но при этом на внутренних поверхностях элементов системы охлаждения образуются отложения солей кальция, магния и других металлов, содержащихся в воде.

Накипь имеет низкую теплопроводность и затрудняет теплообмен между водой и элементами системы охлаждения, уменьшает сечение трубок радиатора, ухудшает циркуляцию воды. Например, слой накипи толщиной более 1 мм способствует увеличению расхода топлива до 20…25 %, масла — до 25…30 %, снижению мощности двигателя до 10…20 %. Для уменьшения слоя накипи в систему охлаждения заливают умягченную воду с малым содержанием солей, получаемую электромагнитной обработкой воды (воду многократно прокачивают через силовое магнитное поле в направлении, перпендикулярном к силовым линиям). В результате вода приобретает новые свойства: содержащиеся в ней соли не образуют накипи и выпадают в виде шлама. Кроме того, она способствует растворению ранее образовавшейся накипи, превращая ее в легко смываемый порошок. Умягчать воду можно также: кипячением; добавлением соды, извести, нашатырного спирта; очисткой от солей пропусканием воды через минеральные, глауконитные или натрий-катионовые фильтры.

Если накипь все же есть, то ее удаляют, используя специальные вещества, которые подразделяются на щелочные и кислотные.

Основа щелочных составов — каустическая или кальцинированная сода (1 кг соды и 0,15 кг керосина на 10 л воды). Щелочные составы заливают в систему на 5…10 ч, затем на 15…20 мин запускают двигатель и сливают раствор. После этого целесообразно провести промывку системы охлаждения водой, так как щелочные растворы вызывают коррозию цветных металлов (алюминиевых сплавов головки цилиндров, латунных элементов радиатора и мест их спайки).

В качестве кислотных составов используют 5…10%-ный водный раствор соляной кислоты с добавлением 3…4 г/л утропина для предохранения черных металлов от коррозии. Шлам смывают водой, пропуская ее в направлении, обратном циркуляции охлаждающей жидкости.

После ремонта или замены элементов системы охлаждения, а также через каждые 60 тыс. км пробега, через три года или согласно предписаниям предприятия — производителя автомобиля ОЖ следует заменить. Необходимость замены обусловлена тем, что антикоррозионные компоненты, содержащиеся в системе, в процессе ее заполнения осаждаются на новых или отремонтированных и очищенных деталях с образованием стойкого антикоррозионного слоя.

Замена ОЖ должна производиться на непрогретом двигателе или подогретой жидкостью на прогретом двигателе во избежание его повреждения из-за резкого охлаждения металлических деталей: регулятор отопления в салоне устанавливают на максимальную степень нагрева, чтобы ОЖ заполнила радиатор отопителя, снимают крышку с расширительного бачка и открывают краники бачка радиатора и блока цилиндров (при их наличии).

Во многих современных автомобилях имеются специальные пробки для удаления воздуха из системы охлаждения; пробок может быть несколько или одна, расположенная обычно у корпуса термостата. Перед заполнением системы пробки отворачивают медленно непрерывной струей и заполняют систему жидкостью до тех пор, пока она не начнет вытекать через пробки. Затем пробки или краники затягивают, а жидкость доливают до отметки «MAX» расширительного бачка или, при его отсутствии, до нижней части горловины радиатора. Если уровень жидкости в расширительном бачке перестал понижаться, следует энергично 2–3 раза сжать нижний шланг радиатора.

После заполнения системы двигатель запускают, прогревают до рабочей температуры и дают поработать в течение 3…5 мин, периодически меняя частоту вращения коленчатого вала от минимальной до 3000 об/мин. Останавливают двигатель и при необходимости доливают охлаждающую жидкость.

В настоящее время для замены ОЖ применяются специальные установки (рис. 2). С помощью такой установки можно производить:

  • замену ОЖ без завоздушивания системы;
  • проверку системы охлаждения двигателя на герметичность;
  • проверку работоспособности клапана избыточного давления на крышке радиатора или расширительного бачка;
  • проверку работоспособности термостата автомобиля;
  • проверку реальной температуры жидкости в системе охлаждения двигателя;
  • проверку температурных датчиков;
  • контроль давления в системе охлаждения двигателя;
  •  проверку напряжения аккумулятора и генератора автомобиля.

Рис. 2. Общий вид установки для замены охлаждающей жидкости

Установку подключают к системе охлаждения автомобиля в верхний патрубок радиатора охлаждения. Замена ОЖ происходит на прогретом и заглушенном двигателе при подаче под давлением (0,3 МПа) новой охлаждающей жидкости.

Вышеописанная установка может применяться и для замены ОЖ в системе охлаждения автоматической коробки передач (АКП).

3.1. Основные работы, выполняемые при ТО системы охлаждения

Во время проведения ТО системы охлаждения выполняются работы, описанные ниже. ЕО. Проверить: действие системы отопления и обогрева стекол (в холодное время года), системы вентиляции; уровень ОЖ в системе охлаждения.

ТО‑1. Проверить осмотром герметичность системы охлаждения двигателя (в том числе пускового подогревателя), а также крепление на двигателе оборудования и приборов.

ТО‑2. Дополнительно к работам ТО-1 проверить: осмотром герметичность системы отопления и пускового подогревателя; состояние и действие привода жалюзи (шторки) радиатора, термостата, сливных кранов; крепление радиатора, его облицовки, жалюзи, капота, вентилятора, жидкостного насоса.

СО (сезонное обслуживание). Проверить состояние и действие кранов системы охлаждения и сливных устройств.

Просмотров: 6 478

Система охлаждения двигателя. Как часто менять антифриз и как проводить профилактику системы

15.04.2020

При сгорании топливно-воздушной смеси в цилиндрах двигателя температура газов достигает 2500 °С, а в среднем при работе двигателя составляет около 900 °С. Это вызывает сильный нагрев деталей и может привести к заклиниванию поршней, обгоранию головок клапанов, выгоранию смазки, выплавлению подшипников и другим неисправностям.

Чтобы этого не происходило, в двигателе необходимо поддерживать определенный тепловой режим. Его обеспечивает система охлаждения. Разбираемся, как она работает, и что будет, если она выйдет из строя.

Воздушная и жидкостная системы охлаждения

Существуют две разновидности систем охлаждения двигателя: воздушная и жидкостная. В современном автотранспорте, как правило, применяют жидкостную систему охлаждения — воздушную же используют в мототехнике и небольших генераторных установках.

Воздушная система охлаждения

Как следует из названия, в такой системе для отвода излишнего тепла от двигателя используется поток воздуха. Это конструктивное решение широко применяли в 60-70-х годах ХХ века такие производители как Fiat, Volkswagen и другие — в том числе, отечественный «Запорожец».

При воздушной системе охлаждения тепловой режим двигателя определяют температурой масла в системе смазки, которая должна находиться в пределах 70-110 °С.

Основные недостатки воздушной системы охлаждения:

  • значительные затраты мощности на привод вентилятора;
  • повышенный уровень шума при работе;
  • ухудшение наполнения цилиндров топливно-воздушной смесью;
  • воздушные потоки направляются неравномерно — это может привести к локальному перегреву;
  • большая тепловая напряженность отдельных деталей может привести к перегреву двигателя.

Именно поэтому современные производители отдают предпочтение жидкостной системе охлаждения.

Жидкостная система охлаждения

Эту систему охлаждения устанавливают на современные автомобили с двигателем внутреннего сгорания. Детали двигателя, подвергающиеся нагреву, охлаждаются при помощи жидкости. В отдельных случаях это может быть вода или тосол, но самое распространенное решение — антифриз.

Для предупреждения неполадок обычному автовладельцу достаточно знать несколько ключевых моментов.

Первые признаки неисправности системы охлаждения

 Очевидные признаки неисправности одного из агрегатов системы охлаждения:

  • утечка охлаждающей жидкости;
  • резкий сладковато-едкий запах в салоне автомобиля при включении системы отопления;
  • плохой прогрев двигателя в холодную погоду;
  • перегрев двигателя.

Столкнулись с чем-то из вышеописанного — пора на станцию техобслуживания. Там проведут диагностику и определят неисправный узел.

Что же может пойти не так в работе системы охлаждения?

Сломался термостат

Начнем с неисправности термостата — самой неявной среди очевидных проблем системы охлаждения.

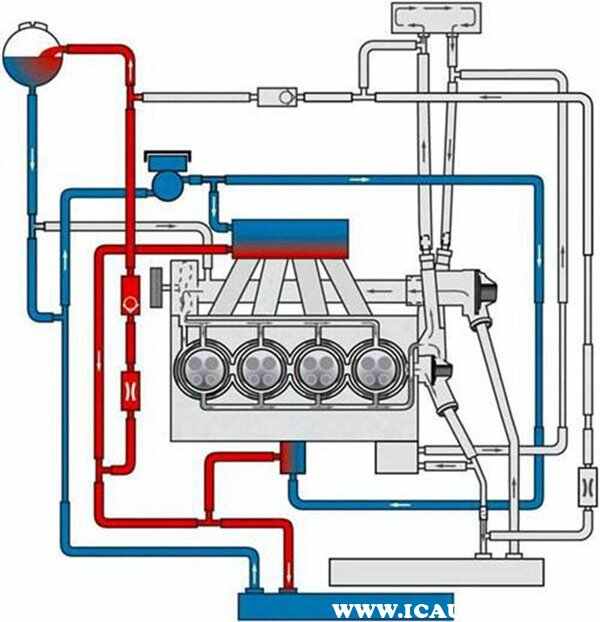

Основная роль термостата — это регулирование циркуляции охлаждающей жидкости по одному из «кругов»: малому, минуя радиатор охлаждения при первоначальном прогреве двигателя, или большому, по достижении его рабочей температуры.

Когда клапан термостата открыт, охлаждающая жидкость движется по большому кругу, когда закрыт — по малому. Обычно эта деталь меняет свое положение в зависимости от температуры двигателя. Сломанный же термостат «заклинивает» в одном из этих двух состояний.

Если клапан термостата «завис» в полностью или частично открытом состоянии — до рабочей температуры двигатель будет прогреваться долго, а в зимнее время рабочая температура может быть и не достигнута. Но хуже, если Если термостат заклинил в полностью закрытом положении — возможен перегрев двигателя в любом режиме движения при любой температуре воздуха и даже в небольшой мороз. Если термостат открывается, но не до конца, двигатель перегревается, но может и не «закипеть» — все зависит от режима эксплуатации машины.

Если индикатор температуры двигателя неохотно двигается вверх при прогреве либо зашкаливает в красной зоне, вероятнее всего, возникла проблема с термостатом.

Нарушилась герметичность системы охлаждения

Система охлаждения имеет множество патрубков, шлангов, стыковых соединений и уплотнительных прокладок. Каждое из таких соединений может стать брешью в системе — тогда охлаждающая жидкость будет протекать.

Последствия варьируются от траты средств на покупку охлаждающей жидкости «на долив» до перегрева и капитального ремонта двигателя.

Основные причины нарушения герметичности системы охлаждения:

  • эксплуатационный износ деталей;
  • некачественный ремонт;
  • заводской брак.

Увидели под машиной водянистую жидкость, а уровень антифриза в расширительном бачке уменьшается? Нужно искать течь.

Сломалась водяная помпа

Поломка водяной помпы может быть выявлена по схожим с предыдущими неисправностями признакам. Однако такой дефект быстрее других приведёт к печальным последствиям.

Если помпа сломана, охлаждающая жидкость не будет циркулировать по двигателю, регулируя его температуру. Индикатор температуры будет в красной зоне, и даже при самой краткосрочной эксплуатации неизбежен перегрев двигателя.

«На глаз» проблему определить сложно, но некоторые первичные признаки можно обнаружить на плановом техническом осмотре:

  • посторонние шумы из подкапотного пространства;
  • течь охлаждающей жидкости из-под корпуса водяной помпы;
  • повышенная температура двигателя.

Перегрев двигателя — проблема, которая может обернуться самыми печальными последствиями:

  • эмульсия (смешивание) охлаждающей жидкости и моторного масла в результате разрыва прокладки ГБЦ от перегрева;
  • капитальный ремонт цилиндро-поршневой группы, замена коренных и шатунных вкладышей.

Предупредить такие поломки помогает регулярный технический осмотр и своевременная замена узлов.

Как часто нужно менять антифриз в автомобиле

Срок службы антифриза в автомобиле зависит от многих факторов:

  • свойства охлаждающей жидкости

  • исправность системы охлаждения

  • условия эксплуатации авто

  • особенности двигателя авто

  • и др.



При нормальных условиях эксплуатации автомобиля антифриз рекомендуется менять 2-3 года или каждые 50000 км пробега.

При этом нужно обращать внимание на состояние жидкости в автомобиле.

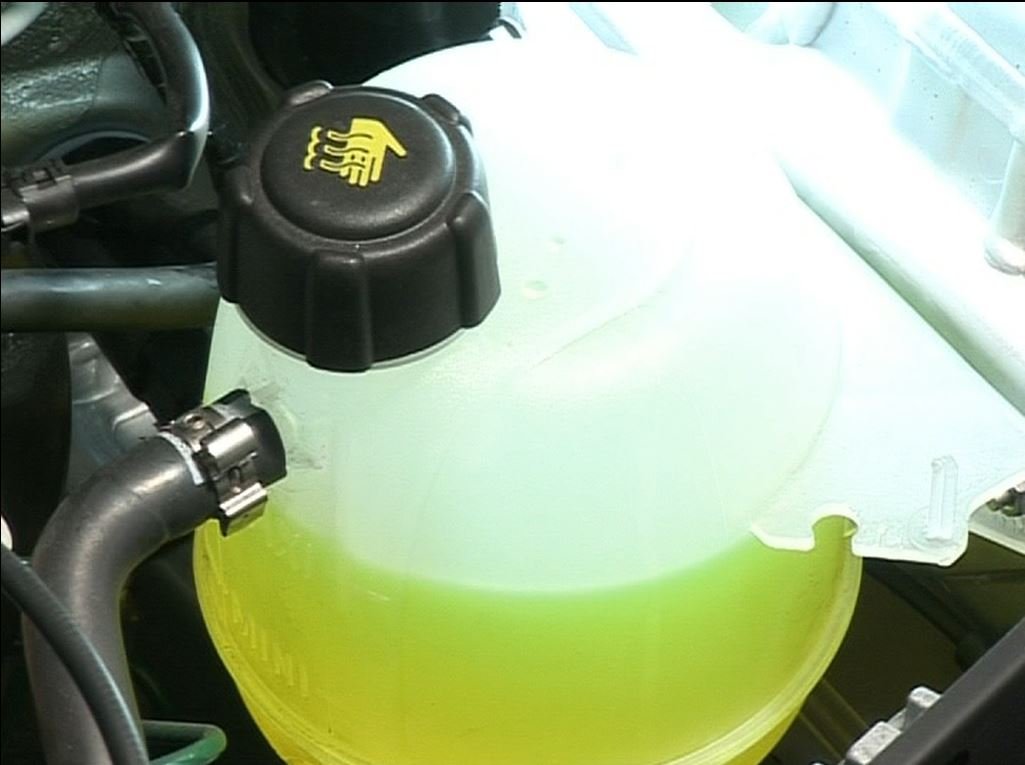

Если в бачке с антифризом образовалась пена, появились масляные разводы, цвет поменялся на рыже-бурый или появился черный оттенок, то необходимо заменить антифриз в течение 1-2 недель. Также при появлении таких признаков рекомендуем проверить исправность системы охлаждения.


Профилактика системы охлаждения

Регламент проверки, обслуживания и замены узлов системы охлаждения зависит от производителя и прописан индивидуально под каждый автомобиль в сервисной книжке.

Конкретный пробег или период замены жидкостей и агрегатных узлов нужно уточнять в инструкции по эксплуатации или в сервисной книжке.

Регулярно осматривайте все узлы системы охлаждения на предмет дефектов. Своевременная замена отслуживших свой срок деталей спасет вас от больших затрат в будущем.

К списку статей

Система охлаждения двигателя трактора

Система охлаждения двигателя трактора

Двигатель работает нормально только при определенном тепловом состоянии. Если головка цилиндров, цилиндры, поршни и другие детали от соприкосновения с горячими газами перегреваются, то повышается их изнашиваемость из-за выгорания смазочного материала. Уменьшение зазоров вследствие теплового расширения может привести к заклиниванию поршней в цилиндрах. Одновременно снижается мощность из-за ухудшения наполнения цилиндров. В карбюраторных двигателях перегрев может быть причиной детонации, т. е. когда сгорание горючей смеси переходит во взрывную форму.

Таких отрицательных последствий не будет, если охлаждать горячие детали двигателя. Однако излишнее охлаждение тоже недопустимо. Если двигатель переохлажден, то увеличиваются потери теплоты в процессе преобразования ее в механическую энергию. Кроме того, топливо плохо испаряется, трудно воспламеняется и не полностью сгорает, что снижает мощность и экономичность двигателя, а обильное образование нагара при неполном сгорании может привести к залеганию поршневых колец и зависанию клапанов. Изнашиваемость в переохлажденном двигателе тоже увеличивается, так как происходит конденсация продуктов сгорания в цилиндрах, а они, будучи в жидком состоянии, вызывают сильную коррозию цилиндров, поршней и поршневых колец. В дизелях из-за увеличенной задержки самовоспламенения топлива повышается жесткость работы, а в карбюраторных двигателях пары бензина, конденсируясь на стенках цилиндров, смывают масло и разжижают его.

Наивыгоднейшее тепловое состояние двигателя поддерживает система охлаждения, которая отводит лишнюю теплоту от деталей и передает ее окружающему воздуху. Если теплота от деталей отводится непосредственно воздухом, то такое охлаждение называют воздушным, если же передатчиком теплоты воздуху служит жидкость — жидкостным.

Рекламные предложения на основе ваших интересов:

Дополнительные материалы по теме:

В двигателях жидкостного охлаждения цилиндры и их головки заключены в водяную рубашку, которая сообщена с радиатором. При работе двигателя жидкость циркулирует: нагретая горячими Деталями она поступает в радиатор и растекается тонкими струйками по его трубкам; воздух обдувает трубки, в результате чего жидкость охлаждается и снова возвращается в рубашку цилиндров.

В двигателях воздушного охлаждения цилиндры и их головки обдуваются потоком воздуха, создаваемым вентилятором. Для увеличения поверхности охлаждения на них выполнены ребра. Система воздушного охлаждения проще по устройству. Здесь нет радиатора и соединительных трубопроводов, поэтому габариты и масса двигателя меньше. Обслуживание двигателя с воздушным охлаждением тоже проще, так как не нужно следить за плотностью соединений, а в холодное время не возникает опасности замерзания воды и связанного с этим разрушения двигателя. Однако детали охлаждаются менее равномерно, так как воздух хуже отводит теплоту от деталей, чем вода. Работают двигатели воздушного охлаждения более шумно из-за отсутствия звукового изолятора, каким является водяная рубашка.

На рисунке 1 показана система жидкостного охлаждения двигателя Д-240 — типичная для двигателей с рядным расположением цилиндров. Водяные рубашки В и Д головки и блока цилиндров патрубками и резиновыми шлангами соединены с радиатором. Позади радиатора расположен вентилятор, который выполнен в общем узле с водяным насосом, закрепленным на передней стенке блок-картера и приводимым в действие клиновым ремнем от шкива коленчатого вала. Заполняют систему через заливную горловину радиатора с крышкой. Сливают воду через кран в нижнем баке радиатора и кран на правой стороне блок-картера. Как и у всех изучаемых двигателей, рассматриваемая система охлаждения закрытая. Это значит, что ее внутренняя полость сообщается с атмосферой лишь кратковременно, через специальный паровоздушный клапан, когда давление в ней станет больше или меньше допустимого. Благодаря этому вода меньше испаряется, а закипает при температуре больше 100 °С.

При работе двигателя в системе происходит принудительная циркуляция воды. Насос нагнетает охлажденную в радиаторе воду через распределительный канал в рубашки. Здесь она охлаждает детали и по шлангу поступает в радиатор. Проходя по его трубкам, между которыми вентилятор просасывает воздух, вода охлаждается и насосом снова нагнетается в водяные рубашки. ™лятор; 6 — кожух вентилятора; 7 — сердцевина (трубки) радиатора; 8 — маслопровод; „v верхний бак радиатора; 10 — трос; 11 — крышка заливной горловины; 12 — паровоз-Ушная трубка; 14 — термостат; 15 — корпус термостата; 16 — водоотводящая труба; 17 — температуры; 18, 19 и 22 — патрубки; 20 — датчик; 21 — амортизатор; 23 — ниж-и бак радиатора; 24 — сливной кран; 25 — шторка; 26 — радиатор

Рис. 2. Система охлаждения двигателя ЗИЛ-130: 1 — жалюзи; 2 — радиатор; 3 — компрессор; 4 — трубопровод; 5 — подводящий трубопровод; 6 — водяной насос 7 — термостат; 8-рубашка впускной трубы; 9 – кран отопителя кабины

Вода может циркулировать в системе и без насоса — за счет уменьшения ее плотности при нагревании. Именно такая термосифонная циркуляция происходит при прогреве пускового двигателя. Нагретая в его рубашке Б вода движется вверх, а взамен ее из рубашки В головки цилиндров дизеля поступает холодная вода. Нагретая же вода по трубе поступает в корпус термостата и через канал и полость К идет в водяную рубашку головки цилиндров и прогревает ее, облегчая тем самым пуск дизеля.

Системы охлаждения проектируют в расчете на наиболее тяжелые условия, предполагая, что двигатель будет работать с полной нагрузкой при высокой температуре окружающего воздуха. Чтобы такая система не переохлаждала двигатель и при любых нагрузках и погоде обеспечивала наивыгоднейший тепловой режим, а после пуска быстрейший прогрев, в ней имеются регулирующие устройства. Охлаждение регулируют за счет изменения количества воздуха и воды, проходящих через радиатор. Поток воздуха изменяют шторкой или жалюзи, расположенными перед радиатором, открывают лли закрывают которые с рабочего места водителя. В некоторых двигателях количество воздуха, проходящего через радиатор, регулируется автоматически, периодическим отключением вентилятора, приводимого в действие через гидромуфту.

Автоматически количество воды, проходящей через радиатор, регулируется термостатом. В рассматриваемой системе термостат помещен в разъемном корпусе, который привинчен к головке цилиндров. После пуска холодного дизеля, как и во время прокрутки его пусковым двигателем, полости Ж и К разделены клапаном термостата. Поэтому вода из рубашки В головки цилиндров не проходит в полость Ж, а следовательно, и в радиатор. Через открытые боковые окна термостата она поступает в полость Н и далее по каналу М и шлангу к насосу и неохлажденная снова будет нагнетаться в рубашку, благодаря чему двигатель быстро прогреется.

Когда температура воды достигнет 75…80 °С, клапан термостата начнет открываться, и часть воды из головки цилиндров будет проходить в радиатор и охлаждаться в нем. По мере прогрева увеличивается открытие клапана термостата, а следовательно, и поток воды через радиатор. Таким образом, тепловое состояние регулируется автоматически. При температуре 95 °С вся циркулирующая в системе вода проходит через радиатор. Тепловое состояние двигателя контролируют с помощью дистанционного термометра. Его датчик ввинчен в головку цилиндров, а указатель смонтирован на щитке приборов.

На рисунке 2 показана жидкостная система охлаждения V-образного двигателя. Для нее характерны такие особенности. Каждый ряд цилиндров имеет обособленную водяную рубашку со своим сливным краном. Нагнетаемая насосом вода разветвляется на два потока, каждый из которых поступает в свой водораспределительный канал и далее в водяную рубашку соответствующего ряда цилиндров, а из них в рубашки головок цилиндров. В рубашках вода движется направленными потоками, охлаждая наиболее нагретые части.

В дизелях вода из рубашек головок цилиндров по отводящим трубам идет в радиатор, или, минуя его, — к водяному насосу. У карбюраторных двигателей вода из рубашек головок цилиндров предварительно проходит через водяную рубашку впускного трубопровода и, омывая стенки его каналов, подогревает идущую по ним горючую смесь, улучшая этим испарение бензина.

Для обеспечения необходимого температурного режима двигатель оборудован системой охлаждения.

Отвод тепла от двигателя может осуществляться или в жидкость, а затем от нее в воздух, или непосредственно в воздух.

В связи с этим системы охлаждения могут быть воздушные или жидкостные.

Воздушная система охлаждения применяется на двигателях тракторов Т-25А, Т-40М и самоходном шасси Т-16М. В ней отвод тепла от деталей двигателя осуществляется путем обдува их воздухом, подаваемым вентилятором. Для увеличения поверхности охлаждения наружные стенки цилиндров и головки цилиндров имеют ребра.

Система состоит из следующих основных частей: направляющего аппарата, вентилятора, кожуха, дефлектора, направляющих щитков и створчатых жалюзи.

Воздушный поток концентрируется направляющим аппаратом и направляется лопастями колеса вентилятора под кожух и далее к охлаждающим поверхностям. Часть воздушного потока проходит через масляный радиатор и охлаждает масло, циркулирующее в нем.

С помощью дефлекторов и щитков обеспечивается более равномерный и эффективный обдув всех цилиндров.

Тепловой режим двигателя оценивается по температуре масла в поддоне картера, которая должна быть в пределах 70—100 °С. При перегреве двигателя на щитке приборов загорается контрольная красная лампа.

Рис. 3. Система воздушного охлаждения двигателя Д-37М:
а — общий вид; б — схема движения воздуха; 1 — дефлектор; 2 — колесо вентилятора; 3 — направляющий аппарат вентилятора; 4, 9 — пробки; 5 — вал вентилятора; 6 — шкивы; 7 — ограждение; 8 — ремень; 12, 14 — болты; 13 — генератор; 15, 20 — Защелки; 16 — обтекатель; 17 — кожух; 18 — масляный радиатор; 19 — ребра Цилиндров; 21 — тяга; 22 — створки жалюзи; 23, 24 — направляющие щитки

Тепловой режим двигателя регулируется при помощи жалюзи, управляемых из кабины трактора. При повышении температуры жалюзи открывают. В холодное время года масляный радиатор выключают.

Система воздушного охлаждения проще жидкостной системы по конструкции и в эксплуатации и нет опасности размерзания системы зимой. К недостаткам воздушной системы охлаждения относятся повышенный шум при работе и потери мощности на привод мощного вентилятора.

Жидкостная система охлаждения используется на большинстве тракторных дизелей (Д-50, Д-65Н, Д-240, СМД-14, СМД-60, СМД-62, ЯМЗ-238НБ, ЯМЗ-240Б, АМ-41, А-01М). В качестве охлаждающей жидкости употребляется вода или антифризы.

В зависимости от способа циркуляции воды в системе различают термосифонную и принудительную системы охлаждения.

Термосифонная система охлаждения. В ней циркуляция воды происходит вследствие разной плотности горячей и холодной воды. Применяется на пусковых двигателях ПД-10У, П-350, П-23.

Основные ее достоинства — простота устройства и быстрый нагрев двигателя при пуске, так как циркуляция воды начинается после ее прогрева.

К недостаткам следует отнести медленную циркуляцию воды в системе, что вызывает необходимость увеличить емкость системы, а следовательно, и габариты двигателя.

Принудительная система охлаждения. В ней циркуляция воды происходит под действием центробежного водяного насоса, который нагнетает воду через водораспределительный канал в рубашку двигателя. Нагретая вода вытесняется в радиатор, охлаждается и по патрубку возвращается к насосу. Циркуляция воды в системе начинается с пуском двигателя, и чтобы его быстро прогреть, перед радиатором устанавливают шторку 3 или жалюзи, с помощью которых регулируют доступ воздуха к радиатору. На некоторых двигателях устанавливают термостат. В этом случае вода в системе может циркулировать по малому и большому кругу. При пуске двигателя, когда он еще не прогрет, клапан термостата закрыт и не пускает воду в радиатор для охлаждения и она поступает из водяной рубашки к термостату, а затем через водоотводную трубку — в насос и далее в систему. Как только вода прогреется до температуры 70 °С, термостат открывается и пропускает воду по большому кругу через верхний патрубок в радиатор для охлаждения.

Рис. 4. Схема водяных систем охлаждения:
а — термосифонная; б — принудительная: 1 — сердцевина радиатора: 2 — вентилятор; 3 — шторка; 4 — верхний бак радиатора; 5 — крышка наливной горловины; 6 — пароотводная трубка; 7 — верхний патрубок; 8 – рубашка головки цилиндров; 9 — рубашка блок-картера; 10 — нижний патрубок; 11 — нижний бак радиатора; 12 — пробка сливного отверстия; 13 — паровоздушный клапан; 14 — термостат; 15 — термометр; 16 — водораспределительный канал; 17 — центробежный насос; 18 — водоотводная труба

Циркуляция воды под действием насоса ускоряется, что позволяет уменьшить емкость системы, расход воды и повысить равномерность охлаждения деталей. Принудительная система охлаждения может быть открытая и закрытая. В открытой системе внутренняя полость радиатора сообщается с окружающей атмосферой через пароотводную трубку.

В закрытой системе полость герметически закрыта и сообщается с атмосферой через паровоздушный клапан, установленный в крышке заливной горловины радиатора. Это уменьшает испарение воды и образование накипи, что повышает эксплуатационные свойства трактора.

Рассмотрим закрытую систему с принудительным охлаждением двигателя Д-240. Основными частями ее являются: радиатор с заливной горловиной, водяной насос, вентилятор, термостат, водоотводящий патрубок (нижний) и водоподводящий (верхний) патрубок, сливные краники, шторка, термометр, а также водяная рубашка головки цилиндров и шланги.

Работа системы не отличается от описанной выше схемы принудительного охлаждения.

Радиатор предназначен для охлаждения воды и состоит из верхнего и нижнего баков и двух боковых стоек, соединяющих бачки. Верхний и нижний баки соединены сердцевиной радиатора, находящейся между стойками. Сердцевина радиатора состоит из четырех рядов плоских латунных трубок, пропущенных через ряды спаянных с ними горизонтальных пластин. Пластины значительно увеличивают поверхность охлаждения и интенсивность теплоотдачи. Концы трубок тщательно припаяны к крайним более толстым пластинам, к которым болтами прикреплены верхний и нижний баки. Между пластинами и бачками установлены резиновые прокладки.

На верхнем бачке расположена заливная горловина, закрытая пробкой с паровоздушным клапаном. К задней стенке верхнего бачка присоединены водоподводящий патрубок и датчик дистанционного электрического термометра, к задней стенке нижнего бачка — водоотводящий патрубок и сливной краник.

Вентилятор создает интенсивный воздушный поток, обдувающий сердцевину водяного радиатора и масляного, установленного впереди водяного. Вентилятор смонтирован в одном узле с водяным насосом и располагается на его валу. Шестью болтами вентилятор крепится к шкиву насоса.

Водяной насос центробежного типа. Он предназначен для создания активной циркуляции воды в системе охлаждения. Крыльчатка водяного насоса закреплена на валике.

При вращении крыльчатки вода под действием разрежения попадает на лопатки и выбрасывается в спиральный канал корпуса водяного насоса, откуда нагнетается в блок.

Термостат автоматически поддерживает температуру воды в заданных пределах и ускоряет прогрев двигателя после пуска. Термостат установлен на выходе воды из рубашки охлаждения блока цилиндров в патрубке.

Рис. 5. Схема системы охлаждения:
1 — горловина для заливки воды; 2 — радиатор; 3 — водоподводящий патрубок; 4 — термостат; 5 — термометр; 6 — рукоятка управления шторкой; 7 — краник слива воды из блока; 8 — водяной насос; 9 – водоотводящий патрубок; 10 — вентилятор; 11 — краник слива воды из радиатора; 12 — шторка

Когда температура воды меньше 70 °С, клапан термостата закрыт и вода не поступает в радиатор, а по трубке идет в насос и опять в рубашку блока. Когда же температура превысит 701, то жидкость, налитая в гофрированный цилиндр термостата, превращается в пар, под давлением которого клапан открывается и вода проходит через радиатор.

Шторка, установленная перед водяным радиатором, позволяет изменить количество проходящего через радиатор воздуха и тем самым регулировать температуру охлаждающей жидкости.

На тракторе К-701 система охлаждения двигателя соединена с системой предпускового обогрева двигателя и отопителя кабины. На тракторах ДТ-75М, Т-150К, T-I50, Т-4М для облегчения пуска двигателя при низких температурах устанавливаются подогреватели ПЖБ-200 и ПЖБ-300.

Обслуживание жидкостной системы охлаждения заключается в проверке и поддержании необходимого уровня воды, проверке и регулировке натяжения ремня вентилятора, периодической промывке системы охлаждения и удалении накипи, проверке работы термостата, термометра и паровоздушного клапана. Заполняют систему охлаждения чистой мягкой водой (лучше дождевой или снеговой) до уровня 50— 60 мм ниже плоскости заливной горловины.

Для смягчения воды можно использовать каустическую соду — 6—10 г или 10—20 г тринатрийфосфата на 10 л воды.

Нельзя работать при кипении воды в радиаторе. Нормальная температура воды должна составлять 80—95 °С.

При ТО-1 проверяют и регулируют натяжение ремня вентилятора. Натяжение ремня считается нормальным, если при приложении усилия 3—5 кгс на участке вентилятор — натяжное устройство прогиб его составит: 8—14 мм — для двигателей СМД-14, А-41, СМД-60, А-01М; 10—15 мм — для двигателей Д-50, ЯМЗ-240Б, Д-240. Для двигателей Д-130 прогиб должен быть 15—20 мм при усилии нажатия 5—7 кгс.

У двигателей Д-50, Д-65Н, Д-240, СМД-14 натяжение ремня вентилятора осуществляется перемещением генератора, а у ЯМЗ-240Б, АМ-41, СМД-60 — натяжного ролика.

При ТО-3 промывают систему охлаждения и удаляют накипь. Для удаления накипи используется 6%-ный раствор молочной кислоты, нагретой до температуры 30—40 °С. После прекращения выделения углекислоты (через 2—3 ч) раствор сливают из системы.

Для удаления накипи из системы охлаждения применяют также содовый раствор, содержащий 1000 г бельевой соды и 500 г керосина или 750 г каустической соды и 250 г керосина на Ю л воды. На этом растворе двигатель работает смену, после чего систему промывают и заливают чистую мягкую воду.

Проверка исправности термостата. Термостат вынимают из корпуса и опускают в сосуд с водой и контрольным термометром. Нагревая воду и перемешивая ее, фиксируют температуру начала открытия клапана. Она должна быть 68—70 °С.

Неисправности системы охлаждения. Признаком неисправности является перегрев двигателя. Причинами перегрева могут быть: недостаточное количество воды в системе, слабое натяжение ремня вентилятора, наружное загрязнение сердцевины радиатора, закрытие шторок или жалюзи, образование накипи на внутренней поверхности трубок радиатора и водяной рубашки, неисправность термостата, поломка водяного насоса.

Бесперебойная работа жидкостной системы охлаждения двигателя

Стражники терморежима

Даниил Минаев, фото автора

В рамках очередной душеспасительной беседы о бережном отношении к автомобилю затронем тему надёжного и бесперебойного охлаждения двигателя. Работа мотора с пониженной температурой охлаждающей жидкости вызывает повышенный износ, а перегрев способен прикончить отличный движок всего за несколько минут. Как этого избежать?

В этом материале не будем говорить о двигателях с воздушным или воздушно-масляным охлаждением – это редкая экзотика в мире грузовиков и автобусов, принципы поддержания которой в исправном состоянии предельно просты, поэтому заострим внимание на жидкостной системе охлаждения. Не будем приводить никаких теоретических выкладок и расчётов – только практика и эксплуатация, иначе на тему не хватит объёма журнала.

Нестареющая классика

Самое интересное, что принцип работы и основные компоненты системы охлаждения двигателя внутреннего сгорания, бензинового или дизельного, принципиально не менялись за всю историю автомобиля. Да, конечно, за сотню лет инженеры и конструкторы многое оптимизировали, пересчитали и подстроили под конкретные задачи и условия, но в целом это хорошо изученная система с классическим принципом действия.

Итак, жидкостная система охлаждения состоит из системы каналов в блоке и головках цилиндров, циркуляционного насоса – водяной помпы (у некоторой малогабаритной техники помпа отсутствует, такая система называется термосифонной, но это тоже из разряда экзотики), радиатора и термостата. Ещё могут присутствовать водомасляные теплообменники, расширительный бачок, перекачивающие насосы и масляный радиатор. Если система работает под избыточным давлением, как у большинства современных автомобилей (примерно 1,1–1,2 бар), то обязательно присутствует двойной паровоздушный клапан, установленный в пробке радиатора или расширительного бачка – самой верхней точке системы. Из электрических компонентов необходимо назвать датчики и указатель температуры, а вентилятор охлаждения может иметь три типа привода: постоянный – от ремня привода вспомогательных агрегатов, напрямую – от коленвала при помощи вискомуфты и электрический.

Теперь о неисправностях. Акцентируем внимание на аварийных отказах, которые случаются внезапно прямо на дороге, когда особых возможностей для ремонта нет.

Паническое бегство теплоносителя

Если причина вытекания значительного объёма охлаждающей жидкости (воды или антифриза) связана с повреждением прокладки головки блока цилиндров, разгерметизацией или повреждением блока, поломкой водяной помпы или её привода, ищите буксир или эвакуатор. В остальных случаях попробуем побороться за успешное завершение рейса и своевременную доставку груза. Антифриз – ужасно текучая жидкость. Малейшие неплотности в шлангах и хомутах, температурные зазоры, «дубение» уплотнителей на морозе и вот его и след простыл. Осматриваем и анализируем место течи, заменяем шлаг или хомут и восполняем потерянный теплоноситель. Вопрос чем? Для стареньких двигателей, работающих на воде всё ясно, но это прошлый век – любой современный автомобиль в системе охлаждения заправлен антифризом. Вопрос каким? Для пополнения уровня сбежавшего антифриза часто руководствуются цветом заправленной в систему жидкости. Это неверно. В производстве антифриза чисто теоретически может быть использован любой краситель, а вот состав может быть приготовлен на основе моноэтиленгликоля, полиэтиленгликоля или пропиленгликоля, содержать самые разные группы присадок, которые могут химически взаимодействовать между собой и с поверхностями двигателя.

Смешение этих составов может повысить их коррозионную агрессивность к сопрягаемым деталям, ускорив износ помпы или разрушение шлангов и сальников, на внутренних поверхностях деталей могут сформироваться отложения и окисловые (оксидные) плёнки, ухудшающие теплообмен современных тонкостенных моторов, все эти «бяки» ни к чему и внутри термостата, так как могут парализовать его работу. Поэтому в идеале, конечно, надо долить оригинальный состав, справившись с инструкцией.

Таблица 1. Примерные заправочные объёмы системы охлаждения
Транспортное средство Заправочный объём, л
Фургоны и иные конструкции на базе легковых автомобилей 6–10
Грузовые автомобили полной массой до 3,5 т, микроавтобусы до 15 посадочных мест (LCV) 7–20
Грузовые автомобили и автобусы полной массой до 8 т 10–35
Грузовые автомобили и автобусы полной массой от 8 до 12 т, магистральные тягачи 15–40
Спецтехника до 150

Но по условиям задачи взять такой антифриз негде. Если в системе осталось хотя бы 25–30% «родного» антифриза, практика показывает, что, долив простой воды в данной ситуации вполне допустим, но лучше если вода будет дистиллированная или хотя бы деминерализованная (снеговая, дождевая). Пару тысяч километров вполне можно проехать на таком «коктейле» без последствий для мотора, а по прибытии на базу меняем весь антифриз с промывкой системы.

Таблица 2. Данные для приготовления антифриза при использовании концентрированного состава
Количество концентрата, % Количество воды, % Температура кристаллизации
33 67 –18
50 50 –36
60 40 –52

Но если всё же есть возможность, купить качественный новый антифриз на ближайшей АЗС? В большинстве автомобилей старшего поколения используются антифризы синего или зелёного цвета, классифицируемые концерном VW (общепринято и используется повсеместно), как «G11». Затем на рубеже веков им на смену пришли карбоксилантные составы оранжево-красного цвета «G12», дальнейшее их развитие получило индекс «G12+», «G13». Смешение «11-го» и «12-го» не допускается, а вот «12+» или «G13» может принять в себя и «12-й» и кратковременно «11-й».

При плановом обслуживании вместо G11 допускается и даже рекомендуется замена его на более современный G12, но обратная замена недопустима. Следует напомнить, что интервал замены G11 – 2 года, G12 – 5 лет. Антифриз можно приобрести как в концентрированном, так и в готовом к применению виде. Последнее – не самое удобное, так как температура кристаллизации навязана поставщиком. Для справки в таблице 2 приводим соотношение антифриза и дистиллированной воды для условий эксплуатации в разном климате, а таблица 1 подскажет, сколько примерно придётся купить антифриза.

Самое главное помнить о том, что крайне нежелательно несоответствующим составом создать пресловутую оксидную плёнку, ухудшающую теплоотвод. Идеология современных конструкций – тонкостенные блоки требуют чистых поверхностей. Но если всё же произошло лёгкое оксидирование, это не повод для паники. В стационарных условиях можно промыть систему с использованием профессиональной чистящей химии, из практики скажу, что нет на сегодняшний день прямой доказанной взаимосвязи между оксидной плёнкой и досрочным капремонтом двигателя. По аналогии – курить тоже вредно, так как можно умереть…

Термостат вчера и сегодня

Для поддержания температуры охлаждающей жидкости в заданном конструкторами интервале (в большинстве случаев это диапазон от 80 до 100 °С) и ускорения прогрева двигателя нам служит прибор под названием термостат. Узел этот в целом надёжный и не капризный, по идее при отказе должен зависать в открытом положении – перегрев гораздо опаснее, чем недостаток температуры. Классические термостаты с восковым термочувствительным элементом постепенно в современных конструкциях вытесняют электронно управляемые с высокой точностью регулирования температурного режима.

Дело в том, что нынешние моторы высоких экологических классов для обеспечения низкой токсичности отработавших газов требуют точной температуры узкого диапазона в камере сгорания, и простенький прибор, принцип действия которого основан на тепловом изменении свойств материала, к сожалению, уже не годится. Неисправность термостата диагностируется резким повышением температуры охлаждающей жидкости, но при этом радиатор остаётся холодным. Единственный способ ремонта в дороге, если всё же термостат отказал в закрытом положении малого круга (в обход радиатора), – его (термостата) «ампутация».

Забивание дедовских «чопиков» после демонтажа бескорпусного термостата в каналы малого круга сегодня теряет актуальность, поэтому к месту ремонта следуем не быстро, постоянно контролируем температуру, так как антифриз, лишённый «царских врат» термостата циркулирует частично в обход радиатора, несколько повышая тепловую нагрузку.

Вентиляторные неприятности

В современном автомобиле можно и не заметить, что из-за засорённого снаружи или изнутри радиатора электрические вентиляторы работают более продолжительное время, чем предполагали конструкторы. В итоге они выходят из строя, мало того, что преждевременно, так ещё и в самый неподходящий момент, вызывая перегрев двигателя, не исключающий впоследствии дорогостоящий ремонт. Чтобы этого избежать, достаточно всего один раз в год перед летним сезоном удалять загрязнения с наружных поверхностей радиатора.

Но причиной невключения электровентилятора может быть и отсутствие управляющего сигнала. Команда на запуск вентилятора может исходить от датчика, установленного на радиаторе, а также от блока управления двигателем или отдельного блока, командующего работой вентиляторов. Итак, если стрелка указателя температуры антифриза поползла вверх, а электровентилятор молчит, съезжаем на обочину, проверяем предохранители и приводные ремни, убеждаемся, что крыльчатка не заклинила на валу и проворачивается свободно. Если всё на месте, замыкаем контакты датчика включения, если он есть. Затем, если не помогло, можно попробовать при помощи кусков электропровода подать напрямую напряжение на электродвигатель вентилятора. Заработало? Следуем к месту ремонта с постоянно работающим вентилятором.

Если не помогло, включаем печку на полную мощность и, поглядывая за пресловутой температурой, неспешно плетёмся в гости к электрику-диагносту. Если крыльчатка вентилятора приводится вискомуфтой, как на большинстве европейских магистральных тягачей, то отказавшую вискомуфту можно временно блокировать, поколдовав с попавшимся под руку крепежом, но двигателю будет немного холодно с постоянно работающим гигантским пропеллером, поэтому лучше всё же дотянуть до базы и применить адекватные технологии ремонта…

Сессия вопросов и ответов

Есть ли смысл устанавливать радиатор повышенного объёма при эксплуатации автомобиля в условиях жаркого климата?

Все серьёзные автопроизводители, в зависимости от рынка сбыта и соответственно с учётом климатических условий конкретного региона, предусматривают различные спецификации техники. Для жарких стран помимо увеличенного объёма системы охлаждения может быть увеличен заправочный объём моторного масла, установлен водяной насос повышенной производительности, датчики включения вентиляторов и термостат с другими настройками, и плюс ко всему могут быть установлены дополнительные теплообменники. Так что если грузовик прибыл со вторичного рынка в ваш южный край, есть смысл изучить каталоги запчастей и модификации конкретной машины и дооборудовать её так, как предполагает завод-изготовитель в полном объёме. Установка только бóльшего радиатора, несомненно, даст некоторый запас по охлаждению, не факт, что достаточный, но может и дисбалансировать систему – зимой двигатель может не нагреваться до рабочей температуры.

Можно ли бороться с течью в системе охлаждения путём использования различных герметизирующих материалов (присадок), заливаемых непосредственно в радиатор или расширительный бачок, насколько эта химия эффективна?

Серьёзную брешь в радиаторе или трубопроводах и шлангах уж точно никакой чудо-баночкой не устранить, всё равно придётся демонтировать, опрессовывать, затем паять либо менять неисправный радиатор. Эти составы временно могут устранить лишь небольшую течь, но вреда от них больше, чем пользы. Если герметик системы охлаждения оказался низкого качества или вы переборщили с дозировкой, то непременно страдает радиатор отопителя – более компактный с тонкими каналами, может забиться герметизирующим материалом и заклинить термостат, герметик может осесть в нижней части радиатора и ухудшить теплоотвод. Словом, прибегать к такому «ремонту» стоит лишь тщательно взвесив все «за» и «против», тем более что это всё равно не решит проблему, а лишь отсрочит предстоящее ремонтное воздействие.

Как правильно промыть радиатор?

В первую очередь необходимо промыть снаружи соты радиаторов струёй проточной воды. Использовать для этого аппараты высокого давления, имеющиеся на большинстве автомоек, не рекомендую – слишком велика вероятность повреждения тонких переборок, что в дальнейшем только ухудшит теплоотвод. Вполне подойдёт струя из обычного поливочного шланга, затем аккуратно продуваем соты сжатым воздухом под небольшим давлением, особое внимание – нижней части радиатора, так она больше забивается из-за дорожной грязи и пыли. Если наружные загрязнения серьёзные, как обычно бывает на строительной или внедорожной технике, могу посоветовать метод из личной практики. Освободив доступ к радиатору путём демонтажа декоративных решёток, интеркулера и т. д. при помощи простейшего опрыскивателя (подойдёт даже такой, который используют при уходе за домашними цветами) наносим на поверхности радиатора, желательно с двух сторон, шампунь для бесконтактной мойки кузова, после нанесения выжидаем примерно 5 минут и промываем струёй воды, удаляя загрязнения и остатки шампуня. Чтобы быстро и эффективно промыть радиатор изнутри, достаточно из подручных средств смастерить переходник для подводящего шланга таким образом, чтобы подать внутрь струю проточной воды. Если такая мойка не помогла, то в современных реалиях радиатор проще заменить, к тому же старый радиатор у вас с удовольствием и небезвозмездно примут в цветмет.

Необходимо ли в зимний период устанавливать на фальшрадиаторную (декоративную) решётку утепляющие кожухи, закрывать её картоном и т.п?

Если в комплект поставки автомобиля с завода входят подобные шторы, жалюзи, пластины, то их следует использовать в соответствии с руководством по эксплуатации. В совсем уж суровом северном климате или при специфике использования транспорта, когда техника длительное время вынуждена работать в режимах малых нагрузок, водителям приходится самостоятельно добиваться оптимального температурного режима, и это один из основных и доступных способов. Во всех остальных случаях недогрев двигателя свидетельствует о неисправности термостата или управляющей автоматики вентиляторов системы охлаждения.

На первый взгляд всё в порядке, уровень антифриза в норме, вентилятор работает, радиатор горячий, значит, термостат исправен, течей нет, температура в норме, но двигатель внезапно закипает?

Основная причина такого развития событий – неисправность клапанов избыточного давления в крышке радиатора или расширительного бачка (паровоздушные клапаны). На всякий случай следует проверить исправность датчика и указателя температуры.

Please enable JavaScript to view the comments powered by Disqus.

Диагностирование системы охлаждения двигателя: основные приемы и рекомендации

Система охлаждения двигателя предназначена для того, чтобы силовой агрегат работал в строго определенном температурном диапазоне. Другими словами, не допускается как перегрев, так и слишком интенсивное охлаждение мотора, которое не позволяет ДВС выйти на рабочую температуру.

Далее мы поговорим о том, как проводится диагностика системы охлаждения двигателя, а также чему следует уделить внимание, если двигатель не выходит на рабочую температуру (остается холодным) или перегревается, возникли утечки охлаждающей жидкости (ОЖ) и т. д.

Содержание статьи

  • Диагностика системы охлаждения двигателя
  • Полезные советы

Диагностика системы охлаждения двигателя

Не трудно догадаться, что основной задачей охлаждающей системы становится сначала обеспечение скорейшего выхода на рабочие температуры, после чего реализуется дальнейшее поддержание этой температуры и эффективный отвод избытков тепла в  атмосферу.

При этом не допускается, чтобы мотор оставался слишком холодным, так как непрогретый до рабочих температур двигатель под нагрузками изнашивается быстрее, а сильно перегретый ДВС может заклинить.

Становится понятно, что поддержание строго определенной рабочей температуры двигателя необходимо для того, чтобы зазоры между деталями после нагрева были оптимальными, горючее в цилиндрах сгорало полноценно, снижалась токсичность выхлопных газов и т.д. Температура охлаждающей жидкости в норме должна быть в диапазоне около 85-90 ºС.

Система охлаждения  на современных автомобилях является решением комбинированного типа, то есть двигатель охлаждается как за счет жидкостного, так и за счет воздушного охлаждения. С учетом того, что данная система включает в себя целый ряд составных элементов, а также в замкнутом контуре циркулирует специальная охлаждающая жидкость (тосол или антифриз), в процессе эксплуатации ТС нередко возникают неисправности.

На практике в рамках диагностики необходимо проверять всю систему, а не только отдельные элементы на предмет различных дефектов или износа. Еще важно учитывать, что современные авто зачастую имеют весьма ограниченное пространство под капотом.

Это значит, что шланги системы охлаждения могут иметь изгибы, несколько мест соединений, отличаются по размерам и форме. Хотя срок службы шлангов достаточно большой, со временем изнашиваются даже изделия высокого качества.

  • Итак, вернемся к диагностике. Прежде всего, необходимо проверить уровень и состояние охлаждающей жидкости в расширительном бачке. Рекомендуется, чтобы  уровень был между метками «мин» и «макс» на  прогретом ДВС. На холодном двигателе вполне допускается снижение уровня до отметки «минимум», так как после нагрева мотора уровень повысится в результате расширения горячей ОЖ.

Важно помнить, недолив антифриза приводит к тому, что двигатель может начать перегреваться, в то время как высокий уровень нередко становится причиной выдавливания ОЖ через крышку расширительного бачка.

Также помутнение ОЖ, наличие примесей и т.д. обычно указывает на то, что антифриз или тосол нужно менять. Как правило, охлаждающие жидкости рассчитаны на 2-3 года службы, затем происходит потеря полезных свойств.

  • Идем далее. Если заметно, что уровень охлаждающей жидкости даже после того, как был приведен в норму, все равно достаточно быстро понижается, следует проверять систему охлаждения на герметичность. Все соединения нужно осмотреть. Как правило, антифриз подтекает из:
  1. расширительного бачка;
  2. резиновых шлангов;
  3. патрубков или помпы;
  4. термостата;
  5. радиатора;

Бачок имеет свойство растрескиваться, в негодность часто приходит его крышка. Также течи в местах соединения возникают в том случае, если ослабевают стяжные хомуты. Радиатор охлаждения также может быть поврежден механическим путем, в нем возникают трещины и т.д. Часто ОЖ подтекает из-под корпуса термостата, течи можно обнаружить и в области установки водяного насоса системы охлаждения.

В любом случае, на заглушенном ДВС герметичность системы охлаждения определяют путем подачи воздуха в систему. Также вместо крышки радиатора ставится приспособление, через  которое воздух нагнетается до 100 кПа. Снижение давления укажет на разгерметизацию.

После обнаружения места утечки (в зависимости от  проблемного элемента) меняются соответствующие патрубки, ремонтируется радиатор, заменяется помпа, расширительный бачок или его крышка, термостат или корпус термостата и т.д.

  • Теперь давайте представим, что система герметична, состояние ОЖ нормальное, антифриз не уходит, однако тепловой режим работы ДВС все равно нарушен. В подобной ситуации мотор может как перегреваться, так и не выходить на рабочую температуру.

Обычно такие проблемы связаны с термостатом. Его быструю проверку можно выполнить прямо на машине без снятия. Сначала холодный ДВС запускают, затем следует дать мотору поработать на ХХ. Если термостат в норме, нижний бачок радиатора также начнет нагреваться по мере прогрева силовой установки. Это говорит о том, что при нагреве охлаждающей жидкости до 80–85 ºС термостат срабатывает.

Однако не следует забывать, что термостат может работать, но со сбоями. Речь идет о подклинивании устройства. Например, после прогрева ОЖ до заданной температуры термостат открывается, чтобы пропустить жидкость из малого круга в большой. При этом открытие происходит не полностью. В результате патрубки большого круга нагреваются, однако двигатель все равно склонен к перегреву, так как ОЖ не может циркулировать по большому кругу в полном объеме.

Проблемы возникают и в том случае, если термостат не закрывается при остывании ОЖ. Это проявляется долгим прогревом ДВС, двигатель прогревается, но только частично или же мотор все время остается холодным. Данные признаки говорят о том, что термостат все время открыт, охлаждающая жидкость постоянно циркулирует по большому кругу через радиатор.

Как в первом, так и во втором случае термостат нужно или сразу менять, или же помещать устройство в горячую жидкость, после чего замерять температуру его открытия и определять работоспособность элемента.

Рекомендуем также прочитать статью о том, как устранить течь антифриза или тосола из системы охлаждения. Из этой статьи вы узнаете о том, что делать, если течет антифриз или тосол, понижается уровень охлаждающей жидкости в бачке, а также как найти причину и обнаружить место утечки.

Кстати, если термостат все же оказывается исправным, тогда проблема перегрева или недогрева мотора может крыться в неполадках вентилятора системы охлаждения или датчика температуры (вентилятор радиатора может как не включаться, так и работать постоянно, срабатывание может происходить несвоевременно и т.д.).

  • Отдельного внимания при диагностике системы охлаждения заслуживает водяной насос (помпа) и состояние указанного элемента. На проблемы с помпой обычно указывают такие симптомы:
  1. Быстрое повышение температуры холодного двигателя после запуска;
  2. Появление посторонних шумов во время работы ДВС в области помпы;
  3. Заметное осевое и радиальное биение вала помпы при проворачивании;
  4. Появление течи через сальник водяного насоса.

Как правило, шумная работа помпы говорит о том, что подшипник водяного насоса пришел в негодность. Быстрый нагрев мотора является признаком того, что если других причин не обнаружено, помпа может не работать (нет циркуляции ОЖ). Нарушения работы могут быть связаны как с приводом помпы, так и с разрушением ее крыльчатки.

Течи в области установки водяного насоса укажут на то, что уплотнитель или сальник вышел из строя. Так или иначе, специалисты рекомендуют регулярно проверять состояние привода водяного насоса. Также лучше сразу менять помпу на новую в том случае, если с водяным насосом системы охлаждения возникли какие-либо проблемы.

Полезные советы

Обратите внимание, не всегда снижение уровня антифриза или тосола указывает на проблемы именно с системой охлаждения. Охлаждающая жидкость может уходить прямо в цилиндры в том случае, если имеется повреждение прокладки ГБЦ, в головке или в блоке возникли трещины и т.д.

В подобной ситуации двигатель часто дымит белым дымом, так как ОЖ в виде пара выходит через выпуск. В этом случае головку или блок необходимо снимать, в рамках диагностики производится опрессовка головки блока. Затем принимается решение о ремонте ГБЦ или замене элемента. Также антифриз или тосол может течь в том случае, если проблемы возникли с заглушками блока двигателя. Течи через заглушки укажут на необходимость замены заглушек двигателя.

  • Еще следует добавить, что с наступлением холодного времени года очень важно не только наличие ОЖ, залитой строго по уровню, но и плотность антифриза. Помните, если в процессе эксплуатации приходилось доливать дистиллированную воду, плотность раствора понижается. Простыми словами, при понижении температуры жидкость может замерзнуть. Результатом замерзания часто становятся как повреждения элементов системы охлаждения, так и самого ДВС.

Плотность ОЖ измеряется ареометром, при необходимости концентрацию антифриза следует повысить путем доливки концентрата. При этом смешивать антифризы и тосолы разных марок настоятельно не рекомендуется.

Также важно помнить, что концентрат ОЖ является сильнейшим ядом! Не допускайте попадания вещества на кожу, в глаза, не принимайте внутрь!

  • Еще раз отметим, что тосолы или антифризы на основе этиленгликоля имеют в своем составе пакет активных присадок, которые препятствуют образованию коррозии, обладают антиокислительными и противовспенивающими свойствами. Однако со временем присадки срабатываются и перестают работать.

В результате разрушается крыльчатка помпы, радиатор «разъедает» изнутри, ржавеют каналы в БЦ и ГБЦ. Также продукты распада ОЖ в совокупности с общим загрязнением могут закупорить каналы системы, нарушить работу термостата и т.д. По этой причине работа системы охлаждения ухудшается, значительно сокращается ресурс ее составных элементов. В отдельных случаях коррозия разрушает каналы рубашки охлаждения двигателя, тосол или антифриз попадает в цилиндры или в систему смазки.

Чтобы не допустить возможных последствий и избежать целого ряда проблем, охлаждающую жидкость нужно менять один раз в 2 года. Особенно это справедливо, если речь идет о ТОСОЛе. Замену желательно производить с промывкой системы охлаждения. Также сегодня существуют антифризы нового поколения типа G12+, которые рассчитаны на 3-4 года службы.

  • Если возникли сомнения в эффективности работы системы, а также под подозрением термостат и т.д., при первичной диагностике измерить температуру шлангов и патрубков позволяет инфракрасный термометр. Для быстрой проверки достаточно включить печку в салоне, затем замеряется температура подводящего и отводящего шлангов отопителя. Температура должна быть практически на одинаковой отметке. Если заметны явные отклонения, это может указывать на необходимость ремонта.

Напоследок отметим,  что шланги  при размещении в подкапотном пространстве следует обязательно проверять на отсутствие перегиба. Прежде всего, например, после замены патрубков, следует убедиться, что шланг не перегибается. Также важно, чтобы шланг не касался горячих поверхностей, не задевал за движущиеся элементы или острые кромки.

Перегибы ухудшают циркуляцию ОЖ, что под нагрузкой может стать причиной перегревов. Что касается механический повреждений, движущиеся детали могут перетереть шланг, острые края вызывают порезы, контакт с нагретыми поверхностями становится причиной ускоренного растрескивания патрубков. Результат — утечка охлаждающей жидкости, которая может стать причиной перегрева ДВС.

Это больше о трансмиссии, чем о температуре

Чтение инженерных документов, как правило, скучное занятие, но они дают такому техническому специалисту, как я, новый взгляд на то, как на самом деле можно улучшить обычную автомобильную систему охлаждения. Конечно, наша непосредственная мысль заключается в том, как система охлаждения может охлаждать двигатель. Согласно одной газете, это не так. Наоборот, ключевое слово не о «температуре»; речь идет о «трансмиссии». Учитывая передовое состояние технологии двигателей внутреннего сгорания (ДВС), некоторые недавние инновации в системе охлаждения фактически увеличат крутящий момент двигателя и экономию топлива при одновременном снижении выбросов выхлопных газов. Позвольте мне упростить эту идею: новая технология системы охлаждения заставит ДВС работать лучше и чище. Итак, давайте перейдем к той же странице, рассмотрев некоторые основы.

Статус-кво

В то время как настройка системы охлаждения для большей мощности и экономичности является головокружительной задачей, большая часть этой истории заключается в том, что текущая технология системы охлаждения не продвинулась так далеко от простых термосифонных систем, представленных во время начало 1900-х годов. Термосифонная система обеспечивает циркуляцию охлаждающей жидкости, позволяя термически расширенной охлаждающей жидкости подниматься из горячего двигателя в расширительный бачок латунного радиатора с вертикальным сердечником. Когда охлаждающая жидкость начинает опускаться из-за теплового сжатия, охлаждающая жидкость излучает тепло в воздушную массу, проходящую через сердцевину радиатора. После того как сердцевина радиатора рассеивает тепло охлаждающей жидкости, поток охлаждающей жидкости возвращается в нижний блок двигателя, чтобы повторить цикл. Но, какими бы простыми они ни были, термосифонные системы хорошо работали только с двигателями мощностью менее 30 л.с.

Водяные насосы

С появлением большей мощности центробежные водяные насосы с ременным приводом превратили термосифонную систему в современную систему охлаждения с положительным потоком, которая может работать практически в любом климате. К сожалению, центробежный водяной насос обеспечивает большую циркуляцию охлаждающей жидкости, чем требуется двигателю в большинстве дорожных ситуаций, что делает его крайне неэффективным с точки зрения современного энергосбережения.

Распределение охлаждающей жидкости

Распределение воды через головку блока цилиндров контролируется каналами , отлитыми в блоке, и каналами, выштампованными в прокладке головки блока цилиндров. Независимо от системы, распределение равномерного потока охлаждающей жидкости через блок цилиндров, головку блока цилиндров и вокруг горячих выпускных отверстий остается основной задачей любой современной системы охлаждения.

Термостаты

В идеале ДВС должен работать при температуре, близкой к температуре кипения воды, чтобы вода, побочный продукт сгорания, испарялась из моторного масла при нормальной работе. Без установки высокой температуры охлаждающей жидкости моторное масло быстро превращается в черную высоковязкую грязь, которая забивает жизненно важные масляные каналы и вызывает коррозию внутренних деталей. Сегодня термостаты, управляемые восковыми гранулами, являются стандартным методом механического управления потоком и температурой охлаждающей жидкости.

Байпасы охлаждающей жидкости

Термостат блокирует подачу охлаждающей жидкости во время прогрева двигателя, что вызывает заметную разницу в скорости теплового расширения между чугунными блоками цилиндров и алюминиевыми головками цилиндров. Это неравенство теплопередачи может в конечном итоге вызвать усталость металла в головке блока цилиндров и выход из строя прокладки головки блока цилиндров. Перепускной контур охлаждающей жидкости позволяет водяному насосу равномерно прогревать двигатель в сборе за счет циркуляции охлаждающей жидкости через блок цилиндров и головку цилиндров при закрытом термостате. В большинстве байпасных контуров охлаждающая жидкость циркулирует непосредственно от напорного патрубка водяного насоса к основанию термостата, что обеспечивает точную температуру открытия термостата.

Радиаторы

Радиатор отводит тепло от охлаждающей жидкости, передавая его в относительно холодную атмосферу. Радиаторы эволюционировали от латунных радиаторов прошлого к современным радиаторам с алюминиевым сердечником и пластиковыми головными баками. На практике в свое время радиаторы устанавливались в передней части листового металла кузова, чтобы собирать свободный поток воздуха на скорости. В настоящее время радиаторы размещаются за листовым металлом кузова для достижения аэродинамических целей, что создает серьезные проблемы с конструкцией, связанные с емкостью охлаждающей жидкости радиатора и воздействием свободного потока воздуха.

Охлаждающие жидкости

Хотя чистая вода является наиболее экономичным теплоносителем для системы охлаждения, она замерзает при 32º по Фаренгейту и закипает при 212º по Фаренгейту на уровне моря. Он также быстро разъедает внутренние детали системы охлаждения. Спирт, который первоначально использовался для предотвращения замерзания системы охлаждения в первых автомобилях, очень быстро выкипает при высоких рабочих температурах. Со временем спирт был заменен охлаждающими жидкостями на основе гликоля, которые при 50-процентной концентрации с водой снижают температуру замерзания примерно до -34,2º по Фаренгейту и повышают температуру кипения примерно до +225º по Фаренгейту в системе охлаждения без давления.

Системы под давлением

В 1950-х годах системы охлаждения под давлением были разработаны для предотвращения выкипания охлаждающей жидкости в жаркую погоду и на больших высотах. Кроме того, повышение давления в системе охлаждения помогает предотвратить гидравлическую эрозию крыльчатки водяного насоса при высоких оборотах двигателя и подавляет просачивание охлаждающей жидкости вокруг камеры сгорания и области выпускного отверстия головки блока цилиндров при высокой нагрузке двигателя.

Электрические вентиляторы охлаждения

Электровентилятор стал широко использоваться, когда в 1980-х годах появились переднеприводные автомобили с поперечным расположением двигателя. В отличие от вентиляторов с механическим приводом, электрические вентиляторы могут полностью контролироваться системой управления двигателем. Электрические вентиляторы охлаждения с импульсной модуляцией и переменной скоростью — это еще один элемент в наборе инструментов инженера для управления потоком охлаждающей жидкости и температурой под капотом.

Тенденции современного двигателя

Теперь мы можем перейти к изменениям в конструкции современной системы охлаждения. Короче говоря, уменьшение рабочей площади цилиндров и открытой площади камеры сгорания уменьшает тонкий слой несгоревших углеводородов (НС), прилипающих к металлическим поверхностям цилиндров, что создает выбросы выхлопных газов в пограничном слое.

С помощью компьютеризированных систем управления двигателем турбонаддув с приводом от выхлопных газов отвечает за производство двигателей с малым рабочим объемом и очень высоким выходным крутящим моментом. Благодаря прямому впрыску бензина (GDI), системе изменения фаз газораспределения (VVT) и степени сжатия до 14:1 эти малолитражные двигатели внутреннего сгорания не только обеспечивают более высокую выходную мощность при более низком уровне выбросов выхлопных газов, но и в более критической экономической плоскости. им также требуется меньше места под капотом, чем их аналогам с большим рабочим объемом.

Поскольку охлаждающая способность зависит от мощности двигателя, а не от объема двигателя, система охлаждения должна обмениваться таким же количеством тепла, как и двигатель большого объема.

Программируемые системы охлаждения

Увеличение степени механического сжатия ДВС увеличивает выходную мощность и экономию топлива. Но с увеличением степени сжатия также увеличиваются выбросы оксидов азота (NOx). Более высокие степени сжатия также требуют более дорогого высокооктанового бензина для предотвращения разрушительной детонации, которая представляет собой самовоспламенение топлива при сильном давлении в цилиндре по окружности поршня.

В то время как охлаждение головки цилиндров необходимо для предотвращения детонации при высоком крутящем моменте двигателя, сохранение горячего состояния головки цилиндров необходимо для повышения экономии топлива при низком крутящем моменте двигателя. Некоторые производители пробовали систему охлаждения с обратным потоком, при которой относительно холодная охлаждающая жидкость подается от нижнего радиатора непосредственно к головке блока цилиндров. У меня нет данных, подтверждающих результаты обратного охлаждения при обычном использовании, но теория верна. Тем не менее, контроль температуры головки блока цилиндров остается основной целью эффективного управления охлаждающей жидкостью в современных двигателях.

Электрические термостаты

Контроль температуры головки цилиндров не является устойчивым состоянием. Теоретически, если температура головки блока цилиндров может быть снижена с помощью электроники, степень сжатия может быть увеличена. Обратной стороной этого утверждения является то, что при чрезмерном снижении температуры охлаждающей жидкости страдает экономия топлива и выбросы выхлопных газов, поскольку бензин не испаряется достаточно быстро, чтобы обеспечить эффективное сгорание топлива. Поскольку ДВС развивает наилучшую экономию топлива при высоких температурах системы охлаждения и в условиях низкого крутящего момента, из этого следует, что реальное изменение температуры охлаждающей жидкости двигателя в соответствии с условиями работы двигателя улучшает крутящий момент двигателя и увеличивает экономию топлива, поэтому мы наблюдаем компьютерную управляемые электрические термостаты в некоторых европейских приложениях.

Электрические водяные насосы

Электрические водяные насосы не новы. В настоящее время они используются в гибридных приложениях и в некоторых автомобилях класса люкс. Но само собой разумеется, что управляемый компьютером электрический водяной насос с импульсной модуляцией может работать по запросу и с переменной скоростью, в отличие от центробежного водяного насоса с ременным приводом, который постоянно работает с максимальной производительностью. Еще одним преимуществом электрического водяного насоса является то, что он может быть расположен удаленно, что, безусловно, является плюсом в сегодняшних переполненных моторных отсеках.

В настоящее время электрические водяные насосы используются в качестве вспомогательных водяных насосов в некоторых обычных силовых агрегатах. Это позволяет инженерам уменьшить паразитное сопротивление насоса с ременным приводом за счет снижения его производительности. В этой конфигурации электрический насос увеличивает поток воды в ситуациях повышенного спроса. Электронасос также может быть настроен на увеличение или уменьшение скорости циркуляции охлаждающей жидкости в зависимости от условий эксплуатации. В любом случае, мы, вероятно, увидим больше водяных насосов и термостатов с электронным управлением в силовых агрегатах будущих автомобилей. 9 т.р.0003

Что такое система охлаждения? Типы и принципы работы

Что такое система охлаждения?

Система охлаждения двигателя автомобиля служит не только для охлаждения двигателя, но и для поддержания его температуры достаточно высокой для обеспечения эффективной и чистой работы.

Компоненты системы включают радиатор для отвода тепла, вентилятор или вентиляторы для обеспечения достаточного потока воздуха для охлаждения радиатора, клапан термостата, открывающийся при достижении требуемой рабочей температуры, и водяной насос (или насос охлаждающей жидкости) для циркуляции охлаждающей жидкости через двигатель , шланги и другие компоненты.

В настоящее время в большинстве автомобилей используется расширительный бачок, который позволяет охлаждающей жидкости расширяться и выходить из контура охлаждения, когда она горячая, и возвращаться, когда автомобиль выключен и двигатель остыл. Система охлаждения также включает в себя элементы системы вентиляции салона, поскольку тепло двигателя используется для обогрева салона автомобиля.

Почти все автомобили используют системы жидкостного охлаждения двигателей. Типичная автомобильная система охлаждения включает:

  • Ряд каналов, отлитых в блоке цилиндров и головке цилиндров, окружающих камеры сгорания с циркулирующей жидкостью для отвода тепла;
  • Радиатор, состоящий из множества небольших трубок, снабженных сотовыми ребрами для быстрого отвода тепла, принимающий и охлаждающий горячую жидкость от двигателя;
  • Водяной насос, обычно центробежного типа, для циркуляции жидкости в системе;
  • Термостат для регулирования температуры путем изменения количества жидкости, подаваемой на радиатор; и
  • Вентилятор для подачи свежего воздуха через радиатор.

Система охлаждения двигателя внутреннего сгорания

Большинство двигателей внутреннего сгорания имеют жидкостное охлаждение с использованием либо воздуха (газообразная жидкость), либо жидкого хладагента, проходящего через теплообменник (радиатор), охлаждаемый воздухом. В водяной системе охлаждения двигателей стенки и головки цилиндров снабжены рубашкой, по которой может циркулировать охлаждающая жидкость.

Система охлаждения в двигателе внутреннего сгорания используется для поддержания различных компонентов двигателя при температурах, способствующих длительному сроку службы и правильному функционированию.

Как работает система охлаждения автомобиля?

Система охлаждения работает путем подачи охлаждающей жидкости через каналы в блоке цилиндров и головках. Проходя через эти каналы, охлаждающая жидкость забирает тепло от двигателя. Когда жидкость охлаждается, она возвращается в двигатель, чтобы поглотить больше тепла.

На самом деле, в автомобилях есть два типа систем охлаждения: с жидкостным охлаждением и с воздушным охлаждением.

Двигатели с воздушным охлаждением установлены на нескольких старых автомобилях, таких как оригинальный Volkswagen Beetle, Chevrolet Corvair и некоторых других. Многие современные мотоциклы по-прежнему используют воздушное охлаждение, но по большей части автомобили и грузовики используют системы жидкостного охлаждения, и именно этому будет посвящена данная статья.

Система охлаждения работает путем подачи охлаждающей жидкости через каналы в блоке цилиндров и головках. Проходя через эти каналы, охлаждающая жидкость забирает тепло от двигателя. Затем нагретая жидкость проходит через резиновый шланг к радиатору в передней части автомобиля.

Протекая по тонким трубкам в радиаторе, горячая жидкость охлаждается потоком воздуха, поступающим в моторный отсек из решетки впереди автомобиля.

После охлаждения жидкость возвращается в двигатель для поглощения большего количества тепла. Водяной насос поддерживает движение жидкости через эту систему водопровода и скрытых проходов.

Какие части системы охлаждения?

Единственной функцией системы охлаждения является регулирование температуры, при которой работает двигатель. Если система охлаждения или какая-либо ее часть выйдет из строя, это приведет к перегреву двигателя, что может привести к ряду серьезных проблем.

Перегрев может привести к взрыву прокладок головки блока цилиндров и даже к растрескиванию блоков цилиндров, если проблема достаточно серьезная. Ниже приведены основные части системы охлаждения. Всегда обращайте внимание на признаки неисправности системы охлаждения, как описано ниже.

Основными компонентами системы охлаждения являются водяной насос, заглушки, термостат, радиатор, охлаждающие вентиляторы, радиатор отопителя, герметичная крышка, расширительный бачок и шланги.

1. Вентилятор охлаждения

Вентилятор охлаждения расположен в самой передней части автомобиля и предназначен для включения, когда охлаждающая жидкость (мы поговорим об этом подробнее через минуту) начинает нагреваться. Он отключится, как только температура охлаждающей жидкости понизится.

2. Радиатор

Радиатор специально разработан для того, чтобы отводить тепло от охлаждающей жидкости, передавая его воздуху, продуваемому через радиатор вентилятором, и поступающему от привода воздуху. Радиаторы склонны к течи после нескольких лет использования.

3. Водяной насос

Водяной насос прокачивает охлаждающую жидкость через двигатель. Сломанный водяной насос не позволит вашей системе охлаждения работать, что приведет к перегреву двигателя во время движения.

4. Термостат

Термостат управляет работой системы охлаждения, в частности, включает и выключает вентилятор.

5. Шланги

Набор резиновых шлангов соединяет радиатор с двигателем, по которым протекает охлаждающая жидкость. Эти шланги также могут начать протекать после многих лет использования.

6. Антифриз/охлаждающая жидкость

Основой системы охлаждения является охлаждающая жидкость. Эта ярко-зеленая жидкость со сладким запахом течет по каналам в двигателе, отбирая тепло от двигателя. Он собирает тепло и передает его наружному воздуху внутри радиатора.

Необходимость системы охлаждения

Система охлаждения выполняет три важные функции. Во-первых, он отводит лишнее тепло от двигателя; во-вторых, поддерживает рабочую температуру двигателя там, где он работает наиболее эффективно; и, наконец, максимально быстро доводит двигатель до нужной рабочей температуры.

Необходимость в системе охлаждения двигателя внутреннего сгорания по следующей причине:

  • Во время работы двигателя температура внутри двигателя может достигать 2500 градусов по Цельсию (Источник: How Stuff Works), что выше температура плавления компонентов, используемых для изготовления двигателя. Итак, нам нужно использовать систему охлаждения, чтобы максимально рассеять тепло.
  • Как мы знаем, нам также нужна система смазки для правильного функционирования двигателя, но из-за высокой температуры свойства смазочного масла могут быть изменены. Этот результат заклинил двигатель. Поэтому, чтобы избежать этого, нам нужно использовать систему охлаждения.
  • Иногда из-за сильной жары внутри двигателя накапливается термическое напряжение, поэтому, чтобы свести к минимуму напряжение, необходимо поддерживать температуру двигателя как можно ниже.

Какие существуют типы систем охлаждения двигателя?

Как правило, существует два типа систем охлаждения:

  • Система воздушного охлаждения
  • Система водяного охлаждения

1.

Система воздушного охлаждения

Воздушное охлаждение представляет собой метод рассеивания тепла. Он работает за счет увеличения площади поверхности или увеличения потока воздуха над охлаждаемым объектом, или за счет того и другого. Добавление ребер к радиатору увеличивает его общую площадь поверхности, что приводит к большей эффективности охлаждения.

Примером первого способа является добавление охлаждающих ребер к поверхности объекта либо путем их интеграции, либо путем их плотного прикрепления к поверхности объекта (для обеспечения эффективной теплопередачи). В последнем случае это делается с помощью вентилятора, нагнетающего воздух в объект или на него, который нужно охладить.

В воздушном охлаждении используются охлаждающие подставки двух типов: соты и эксельсиор.

Во всех случаях воздух должен быть холоднее объекта или поверхности, от которых ожидается отвод тепла. Это связано со вторым законом термодинамики, который гласит, что тепло будет самопроизвольно перемещаться из горячего резервуара (поглотителя тепла) в холодный резервуар (воздух).

При работе в среде с более низким давлением воздуха, например, на большой высоте или в кабине самолета, мощность охлаждения должна быть снижена по сравнению с мощностью на уровне моря.

Эмпирическая формула 1 – (ч/17500) = коэффициент снижения. Где h — высота над уровнем моря в метрах. Результатом является коэффициент, который следует умножить на холодопроизводительность в [Вт], чтобы получить холодопроизводительность на указанной высоте над уровнем моря.

Двигатели с воздушным охлаждением основаны на циркуляции воздуха непосредственно над ребрами рассеивания тепла или горячими участками двигателя для их охлаждения и поддержания рабочей температуры двигателя. Во всех двигателях внутреннего сгорания большой процент выделяемого тепла (около 44%) уходит через выхлоп, а не через металлические ребра двигателя с воздушным охлаждением (12%).

Около 8% тепловой энергии передается маслу, которое, хотя и предназначено в первую очередь для смазки, также играет роль в отводе тепла через охладитель. Двигатели с воздушным охлаждением обычно используются в приложениях, которые не подходят для жидкостного охлаждения, поскольку такие современные двигатели с воздушным охлаждением используются в мотоциклах, самолетах авиации общего назначения, газонокосилках, генераторах, подвесных моторах, насосных установках, пилорамах и вспомогательных силовых установках.

Преимущества системы воздушного охлаждения

Вот некоторые преимущества использования систем воздушного охлаждения:

  • Легкий вес
  • Не требуется антифриз
  • Эту систему можно использовать в условиях нехватки воды
  • Простая конструкция
  • Требует меньше места
  • Нет врезки воды и т. д.
  • Предотвращает перегрев электронных устройств.
  • Улучшает производительность труда

Недостатки системы воздушного охлаждения

Система воздушного охлаждения также имеет некоторые недостатки, а именно:

  • Больше шума при работе.
  • Коэффициент теплопередачи воздуха меньше, следовательно, менее эффективен в работе.

Примеры двигателя с воздушным охлаждением:

Используется в скутерах, мотоциклах и тракторах.

2.

Система водяного охлаждения

Этот тип является наиболее часто используемым типом системы.

В системе водяного охлаждения вокруг цилиндра или гильз двигателя предусмотрены водяные рубашки. Циркуляционная вода в этих рубашках поглощает тепло с поверхности цилиндра, а затем нагретая вода охлаждается воздухом, проходящим через радиатор.

Система водяного охлаждения состоит из водяных рубашек, водяного насоса, радиатора, клапана термостата, вентилятора, ремня, шкива и т. д. Хотя вода является наиболее часто используемым охлаждающим агентом, в то время как специальные охлаждающие жидкости обладают лучшими и желаемыми свойствами, такими как коррозионно- свободные, с более высокой температурой кипения и т. д. также доступны на рынке и рекомендуются также для получения и маринования более высокой эффективности двигателя.

Вода непрерывно циркулирует в водяных рубашках с заданным давлением и скоростью с помощью водяного насоса с ременным приводом. Как правило, водяные насосы относятся к центробежному типу и состоят из входа и выхода воды с рабочим колесом, которое заставляет воду выходить из выхода насоса под действием центробежной силы.

Впускной патрубок насоса соединяется с радиатором снизу для забора охлаждающей жидкости/воды из радиатора. Когда двигатель охлаждается, клапан термостата остается открытым, и через водяные рубашки циркулирует одна и та же вода/охлаждающая жидкость.

К тому времени, когда вода/охлаждающая жидкость нагревается, клапан термостата открывается, чтобы вода проходила через радиатор и рассеивала тепло, проходя вместе с воздухом, проходящим через радиатор.

Радиатор расположен в передней части трактора/автомобиля и состоит из бака для воды/охлаждающей жидкости, трубок и герметизирующей крышки на трубке. Эта герметичная крышка используется для предотвращения испарения воды и повышения давления в системе охлаждения.

Разница температур между воздухом снаружи и водой внутри радиатора велика, и тепло быстрее рассеивается от воды к воздуху. Воздух создается с помощью вентилятора, а также при движении трактора вперед.

Как правило, двигатель эффективно работает в диапазоне температур от 80 0 C до 90 0 C, и всегда желательно, чтобы температура двигателя достигла этой температуры как можно раньше в холодных погодных условиях и оставалась на этом уровне диапазон только в условиях чрезмерно жаркой погоды.

Термостат предназначен для поддержания этого диапазона температур путем регулирования температуры воды/теплоносителя, циркулирующих в водяных рубашках.

Типы систем водяного охлаждения

Существует два типа систем водяного охлаждения.

Объявления

  • Термосифон
  • Насосная циркуляционная система
Термосифонная система

Насос в этой системе не установлен. Циркуляция воды осуществляется за счет разницы плотностей горячей и холодной воды.

Однако в этих системах охлаждения скорость охлаждения низкая. В настоящее время его использование ограничено, потому что нам нужно поддерживать воду на определенном уровне. Он прост по конструкции и дешев.

Работа термосифонной системы

Термосифонная система охлаждения работает по принципу естественной конвекции. Термосифонная система водяного охлаждения основана на том, что вода при нагревании становится легкой и,

Верх и низ радиатора соединяются с верхом и низом водяной рубашки цилиндра соответственно с помощью труб. Радиатор охлаждается за счет обтекания его воздухом. Воздушный поток достигается за счет движения автомобиля или вентилятора.

Нагретая вода в водяной рубашке цилиндра становится легкой и выходит из верхнего соединительного патрубка в радиатор и спускается из верхнего бака в нижний бак, отбрасывая тепло по пути.

Охлажденная вода из нижнего бака подается в водяную рубашку цилиндра и, таким образом, снова циркулирует в процессе.

Ограничение этой системы в том, что это охлаждение зависит только от температуры и не зависит от частоты вращения двигателя.

Насосная циркуляционная система

В этой системе охлаждения циркуляция воды осуществляется с помощью центробежного насоса. Благодаря этому насосу скорость подачи воды больше. А насос приводится ремнем от коленчатого вала.

Здесь радиатор можно установить в любом удобном для проектировщика месте.

Работа системы циркуляции насоса

В этой системе поток охлаждающей воды направлен вверх от головки блока цилиндров к верхнему бачку радиатора, затем вниз через сердцевину радиатора к нижнему бачку. Из нижнего бачка она движется по нижнему патрубку радиатора к водяным рубашкам блока цилиндров с помощью водяного насоса, обеспечивающего циркуляцию воды.

Вода попадает в двигатель через центр впускной стороны насоса. Циркуляционный насос приводится ремнем от коленчатого вала. По мере увеличения оборотов двигателя поток охлаждающей жидкости увеличивается.

Преимущества системы водяного охлаждения

Вот некоторые преимущества системы водяного охлаждения:

  • В этих типах охлаждения мы видим высокую скорость теплопередачи.
  • Этот тип системы охлаждения используется там, где размер или мощность двигателя больше.
  • Теплопроводность больше
  • Вода легкодоступна
  • Жидкость имеет высокую энтальпию испарения, поэтому эффективность водяного охлаждения больше.

Недостатки системы водяного охлаждения

Недостатки систем водяного охлаждения указаны ниже:

  • Иногда внутри радиатора, трубы или хранилища возникает коррозия.
  • Из-за образования накипи скорость теплопередачи снижается после длительной эксплуатации, поэтому требуется регулярная чистка и техническое обслуживание.

Примеры двигателей с водяным охлаждением:

Все современные двигатели (автомобили, автобусы, грузовики и т.д.) в настоящее время используют этот тип системы охлаждения.

Часто задаваемые вопросы.

Что такое система охлаждения?

Система охлаждения двигателя автомобиля служит не только для охлаждения двигателя, но и для поддержания его температуры достаточно высокой для обеспечения эффективной и чистой работы. Компоненты системы включают радиатор для отвода тепла, вентилятор или вентиляторы для обеспечения достаточного потока воздуха для охлаждения радиатора, клапан термостата, открывающийся при достижении желаемой рабочей температуры, и водяной насос (или насос охлаждающей жидкости) для циркуляции охлаждающей жидкости через двигатель, шланги. и другие компоненты.

Какие существуют типы систем охлаждения двигателя?

Существует два типа систем охлаждения: (i) система воздушного охлаждения и (ii) система водяного охлаждения. В этом типе системы охлаждения тепло, отводимое к внешним частям двигателя, излучается и отводится потоком воздуха, полученным из атмосферы.

Что такое система охлаждения двигателя?

Типичная автомобильная система охлаждения включает

  1. ряд каналов, отлитых в блоке цилиндров и головке цилиндров, окружающих камеры сгорания с циркулирующей водой или другой охлаждающей жидкостью для отвода избыточного тепла,
  2. радиатор, состоящий из множества маленьких трубок, снабженных сотовыми ребрами для быстрого отвода тепла, который принимает и охлаждает горячую жидкость от двигателя,
  3. водяной насос центробежного типа для циркуляции охлаждающей жидкости,
  4. термостат, который поддерживает постоянную температуру, автоматически изменяя количество охлаждающей жидкости, поступающей в радиатор, и
  5. вентилятор, который всасывает свежий воздух через радиатор.

Что такое система охлаждения в автомобиле?

Системы охлаждения отвечают за охлаждение двигателя автомобиля. Двигатель автомобиля, движущегося со скоростью 50 миль в час, будет производить около 4000 взрывов в минуту. Это вызывает огромное количество конденсированного тепла в одной области. Система охлаждения забирает это тепло и охлаждает его до безопасной температуры.

Каковы четыре функции системы охлаждения?

Система охлаждения выполняет четыре основные функции: отвод избыточного тепла от двигателя, поддержание постоянной рабочей температуры двигателя, максимально быстрое повышение температуры холодного двигателя, обеспечение работы отопителя (обогрев салона) .

Как охлаждается двигатель автомобиля?

Двигатели внутреннего сгорания часто охлаждаются за счет циркуляции жидкости, называемой охлаждающей жидкостью двигателя, через блок цилиндров и головку блока цилиндров, где она нагревается, затем через радиатор, где она отдает тепло в атмосферу, а затем возвращается в двигатель. Охлаждающая жидкость двигателя обычно имеет водную основу, но может быть и масляной.

Какое масло используется в системе охлаждения?

Моторное масло для больших двигателей внутреннего сгорания обычно представляет собой минеральное масло SAE 40 или аналогичное. Моторное масло, используемое в двигателях внутреннего сгорания, также называют моторным маслом или смазочным маслом. Свойства масла описаны в книге «Масло как теплоноситель».

Почему двигатели внутреннего сгорания охлаждаются?

Двигатели внутреннего сгорания отводят отработанное тепло за счет холодного всасываемого воздуха, горячих выхлопных газов и явного охлаждения двигателя. Таким образом, все тепловые двигатели нуждаются в охлаждении для работы. Охлаждение также необходимо, потому что высокие температуры повреждают материалы и смазочные материалы двигателя и становятся еще более важными в жарком климате.

Какие три свойства охлаждающей жидкости?

низкая вязкость и плотность; химическая нейтральность к строительным материалам; химическая стойкость и безвредность; низкая стоимость и доступность.

Где находится система охлаждения в машине?

Двигатель содержит внутренние полые конструкции, называемые водяными рубашками. Через них охлаждающая жидкость течет внутрь двигателя, поглощая тепло двигателя. Затем он проходит по шлангам к радиатору, где охлаждается. Оттуда он возвращается в двигатель, где вытесняет горячую охлаждающую жидкость, чтобы повторить процесс.

Как работает радиатор двигателя?

Радиатор работает в обход охлаждающей жидкости через тонкие металлические ребра, которые позволяют теплу намного легче поступать в воздух снаружи автомобиля. По сути, радиатор охлаждает охлаждающую жидкость, которая затем охлаждает двигатель.

Каковы 6 основных компонентов системы охлаждения?

Основными компонентами системы охлаждения являются водяной насос, заглушки, термостат, радиатор, охлаждающие вентиляторы, сердцевина отопителя, герметичная крышка, расширительный бачок и шланги.

Является ли масло лучшей охлаждающей жидкостью, чем вода?

Как правило, вода обладает более высокой теплоемкостью, чем масло, но масло является лучшей смазкой. Трение от движущихся частей создает тепло, поэтому любое уменьшение трения приведет к уменьшению тепла. Вода является худшей смазкой по сравнению с маслом, поэтому масло используется там, где присутствует достаточное трение.

Как охлаждается моторное масло?

Горячий двигатель передает тепло маслу, которое затем обычно проходит через теплообменник, обычно радиатор, известный как маслоохладитель. Охлажденное масло течет обратно к горячему объекту, непрерывно охлаждая его.

Что отводит тепло от двигателя?

Системы охлаждения отводят тепло от двигателя, используя свойства теплопередачи. В современных автомобилях используются жидкостные системы охлаждения. В них используется жидкость, циркулирующая в двигателе, которая затем перекачивается из двигателя в радиатор, где выделяется тепло.

Чем охлаждающая жидкость лучше воды?

Хладагент имеет более высокую теплоемкость, чем вода. Это означает, что потребуется больше тепловой энергии, чтобы достичь той же температуры, которую вода может достичь с гораздо меньшими затратами энергии. Компоненты охлаждающей жидкости также повышают ее температуру кипения, что делает ее более безопасной для работы в двигателе.

Почему вода используется в качестве охлаждающей жидкости?

Вода является наиболее распространенным хладагентом. Его высокая теплоемкость и низкая стоимость делают его подходящим теплоносителем. Обычно используется с присадками, такими как ингибиторы коррозии и антифриз.

Объявления

Что такое символ охлаждающей жидкости?

Предупреждение о температуре охлаждающей жидкости: Этот сигнализатор указывает на перегрев двигателя из-за недостатка охлаждающей жидкости. Если загорается этот индикатор, немедленно остановитесь и выключите машину.

Может ли машина работать без радиатора?

Абсолютно можно запустить без радиатора. Вы не причините никакого вреда, пока двигатель не перегреется. Если вы не запускаете его достаточно долго, чтобы двигатель перегрелся, это не проблема.

Почему двигатель перегревается?

Двигатели могут перегреваться по многим причинам. В общем, из-за того, что что-то не так с системой охлаждения и тепло не может выйти из моторного отсека. Источником проблемы может быть утечка в системе охлаждения, неисправный вентилятор радиатора, сломанный водяной насос или забитый шланг охлаждающей жидкости.

5 вещей, которые вам нужно знать о системе охлаждения вашего двигателя

Эволюция двигателей для тяжелых условий эксплуатации. Они требуют большего от вашей системы охлаждения. Знайте, как обслуживать радиаторы, охладители наддувочного воздуха и многое другое!

Обслуживание систем охлаждения вашего большегрузного автомобиля для достижения оптимальной производительности

Вы многого ожидаете от двигателя вашего грузовика. Производительность вашего автомобиля имеет первостепенное значение, и простои могут стоить вам больших денег. Успех вашего бизнеса заключается в том, почему важно проводить надлежащий осмотр и техническое обслуживание всех ваших систем/компонентов грузовых автомобилей большой грузоподъемности, особенно когда речь идет о ваших системах охлаждения для тяжелых условий эксплуатации.

Если вы владелец автопарка, курируете сельскохозяйственную компанию или независимый оператор, вы знаете, что если ваш автомобиль находится в магазине или сервисном центре, вы теряете деньги из-за простоя. Знание того, как правильно обслуживать вашу систему охлаждения, чтобы обеспечить постоянную эффективную работу и надежность, может помочь предотвратить это.

Избегайте ненужных ремонтов и простоев, обслуживая систему охлаждения. В этой статье мы объясним важность системы охлаждения вашего двигателя, разберем основные компоненты системы охлаждения вашего двигателя и объясним, как предотвратить дорогостоящий ремонт из-за пренебрежения базовым обслуживанием. Мы ответим на некоторые из ваших главных вопросов:

  1. Почему так важна система охлаждения вашего двигателя?
  2. Основные компоненты системы охлаждения двигателя
  3. Как именно работает система охлаждения двигателя вашего грузовика?
  4. Общие признаки и симптомы вашей системе охлаждения может потребоваться техническое обслуживание
  5. Рекомендуемые марки систем охлаждения, запасные части и инструменты

Почему так важна система охлаждения вашего двигателя?

Проще говоря, система охлаждения вашего двигателя предохраняет двигатель от перегрева за счет передачи тепла двигателя охлаждающей жидкости и его рассеивания в обмене с движущимся воздухом. Если система охлаждения каким-либо образом выходит из строя или на нее влияет плохое техническое обслуживание, результатом может быть дорогостоящий ремонт двигателя и даже катастрофическая замена двигателя из-за сильного перегрева. Даже трансмиссии, использующие контур охлаждения от радиатора, могут быть затронуты и повреждены.

Пять основных функций системы охлаждения вашего двигателя

Основные функции вашей системы охлаждения для тяжелых условий эксплуатации:

  1. Эффективная передача тепла двигателя
  2. Контролирует критические температуры металла
  3. Повышает индекс охлаждения (помогает предотвратить сбои из-за перегрева)
  4. Обеспечивает защиту от замерзания.
  5. Замедляет ржавчину и коррозию металлов системы охлаждения

Основные компоненты системы охлаждения двигателя

Основными двумя основными компонентами являются радиатор и охладитель наддувочного воздуха для турбокомпрессора. Эти две части жизненно важны для общей системы охлаждения вашего двигателя. Однако они не смогут должным образом обеспечить все аспекты охлаждения и защиты вашего дизельного двигателя без следующего:

  • Крышки радиатора
  • Шланги
  • Уравнительные баки
  • Охлаждающие жидкости
  • Маслоохладители

Как именно работает система охлаждения двигателя вашего грузовика?

В основном существует 2 способа рассеивания тепла, выделяемого двигателем. Обмен воздух-жидкость и обмен воздух-воздух.

Замена воздух-жидкость

Радиатор вашего грузовика является неотъемлемым компонентом этого процесса охлаждения. С помощью водяного насоса с приводом от двигателя он циркулирует по контуру охлаждающей жидкости, который подает охлаждающую жидкость к двигателю и возвращает ее обратно через радиатор. Проходя через ребра и трубки внутри радиатора, охлаждающая жидкость передает тепло от охлаждающей жидкости воздуху. Как только избыточное тепло удаляется, радиатор рециркулирует охлажденную охлаждающую жидкость обратно через камеры двигателя. Это непрерывный процесс проталкивания охлажденной охлаждающей жидкости из радиатора в двигатель и забора горячей охлаждающей жидкости из двигателя и перекачки ее в радиатор.

Если уровни охлаждающей жидкости или смеси не поддерживаются должным образом, двигатель может перегреться. Могут возникнуть серьезные и/или дорогостоящие проблемы.
