Общая схема системы питания
Общая схема системы питания
Система питания дизеля служит для подачи в цилиндры двигателя воздуха и топлива и отвода отработавших газов. Топливо подается под большим давлением, в определенные моменты (характеризуемые углом опережения по. дачи топлива) и в определенном количестве в зависимости от нагрузки двигателя. Система питания дизеля состоит из систем подачи воздуха, подачи топлива и выпуска отработавших газов.
В систему питания четырехтактного дизеля ЯМЭ-236 входят топливный бак, фильтры грубой и тонкой очистки топлива, топливо-подкачивающий насос, топливопроводы, форсунки, топливный насос высокого давления с всережимным регулятором, воздухоочиститель и другие приборы и детали.
Рассмотрим путь топлива в системе питания. Из бака через фильтр грубой очистки по топливопроводу топливо поступает к топливоподкачи-вающему насосу, от которого подается по топливопроводу к фильтру тонкой очистки, а по топливопроводу к насосу высокого давления.
Насос по топливопроводам высокого давления подает топливо в форсунки в соответствии с порядком работы цилиндров двигателя (1—4—2—5—3—6). Независимо от частоты вращения коленчатого вала двигателя в каналах насоса поддерживается постоянное давление топлива 130—150 кН/м2 (1,3— 1,5 кгс/см2) вследствие работы перепускного клапана и жиклера фильтра тонкой очистки. Топливо, не использованное в насосе высокого давления, по топливопроводу сливается в бак. Топливопроводы служат для отвода в бак топлива, просочившегося между распылителем форсунки и иглой. Топливо, постоянно циркулирующее в системе питания, охлаждает головку насоса, отводит в бак топливо и воздух, попавший в систему.
Рекламные предложения на основе ваших интересов:
Дополнительные материалы по теме:
Особенностью системы питания дизеля автомобиля КамАЭ-5320 является наличие в ней двух топливоподкачивающих насосов. Насос, установленный на кронштейне коробки передач, имеет только ручной привод, а насос, укрепленный на корпусе насоса высокого давления, имеет два привода: ручной и механический.
При работе двигателя топливо из бака по топливопроводу поступает в фильтр грубой очистки, затем подходит к тройнику и по топливопроводу к топливоподкачивающему насосу. Насос нагнетает топливо по топливопроводу к фильтру тонкой очистки, а из него по топливопроводу к впускной полости насоса высокого давления. От насоса по топливопроводам топливо подается в форсунки в соответствии с порядком работы цилиндров двигателя (1—5—4—2—6—3—7—8).
Топливо, не использованное в насосе высокого давления, и воздух, попавший в систему питания, отводятся через перепускной клапан насоса и сливной клапан фильтра тонкой очистки по топливопроводам 19, W и 30 в топливный бак. Топливопроводы с тройником служат для отвода в бак топлива, просочившегося между распылителем и иглой.
При работе дизеля ЯАЗ-М206 топливоподкачивающий насос засасывает топливо из бака через трубку, топливопровод, фильтр грубой очистки и топливопровод, а затем нагнетает топливо по топливопроводу через фильтр тонкой очистки и топливопровод к насосам-форсункам в соответствии с порядком работы цилиндров двигателя (1— 5—3—6—2—4).
Избыток топлива, непрерывно идущего через насосы-форсунки, охлаждает их и по топливопроводам отводится в топливный бак. В конце отводящего топливопровода установлен штуцер с дроссельным отверстием, создающим сопротивление, что способствует поддержанию необходимого давления в системе питания.
Рис. 1. Схемы систем питания четырехтактных дизелей: а — дизеля ЯМЭ-236; б — дизеля автомобиля КамАЭ-5320; 1 и 22 — фильтры тонкой очистки топлива; 2, 3, 7, 10, 12, 14, 16, 18, 19, 20, 24, 28, 29, 30, 32 и 33 — топливопроводы; 4 — воздухоочиститель; 5 а 17 — насосы высокого давления; 6 и 15 — форсунки; 8 и 31 — фильтры грубой очистки топлива; 9 и 27 — топливные баки; 11, 23 и 34 — топлизоподкачизающне насосы: 13 — перепускной клапан; 21 — кран отбора топлива к подогревателю
Система питания четырехтактных дизелей ЯМЗ-236 и дизеля автомобиля КамАЗ-5320 имеет много общего с системой питания двухтактного дизеля ЯАЗ-М206. Однако есть и отличия: системы питания четырехтактных дизелей разделенного типа, т.
топливопроводы; 5 — датчик указателя уровня топлива в баке; 6—указатель уровня топлива в баке; 7 =- фильтр грубой очистки топлива; 8 — фильтр тонкой очистки топлива; 10 — штуцер с дроссельным отверстием; 12 — насос-форсунка; 14 — топливоподкачивающий насос
Системы питания двухтактных дизелей — неразделенного типа; т. е. насос высокого давления и форсунка объединены в один агрегат — насос-форсунку; нет топливопроводов высокого давления, что позволило поднять давление впрыска топлива, а его распыление сделать более тонким; регулятор двухрежимный т. е. устойчиво поддерживает минимальную частоту вращения холостого хода и ограничивает максимальную частоту вращения.

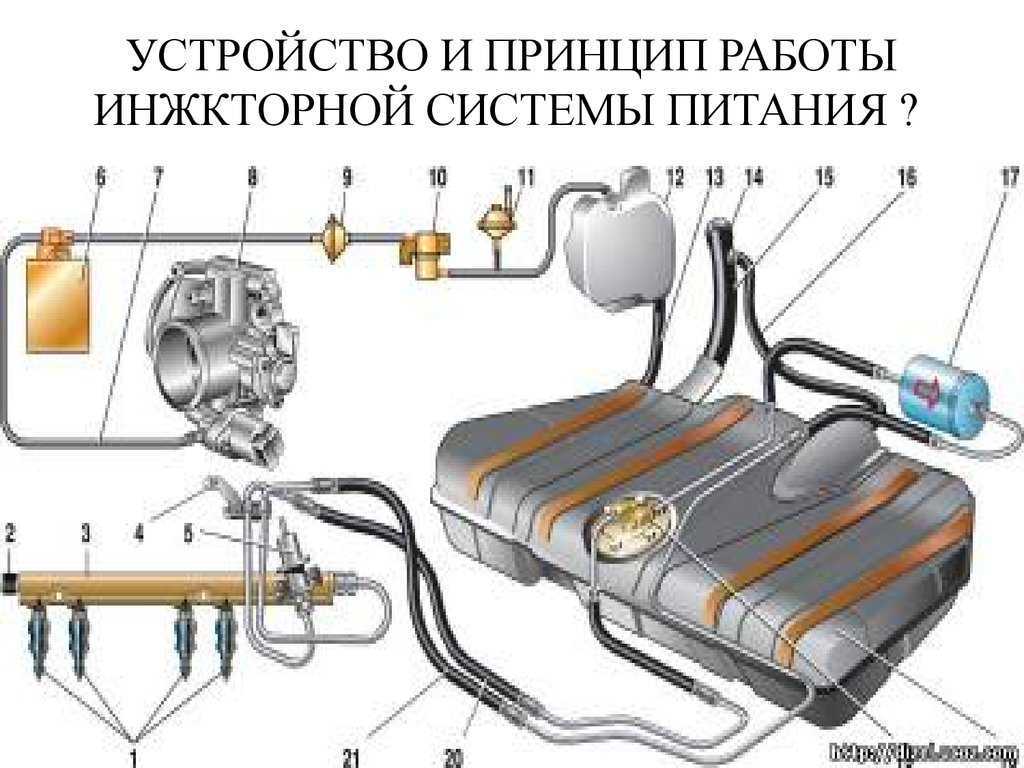

Схемы систем питания двигателей внутреннего сгорания
Под системой питания понимают группу приборов и устройств, которые обеспечивают двигатель чистыми топливом и воздухом и участвуют в приготовлении топливовоздушной смеси. У двигателей, устанавливаемых на различные тракторы, количество этих приборов и их устройство может быть различным.

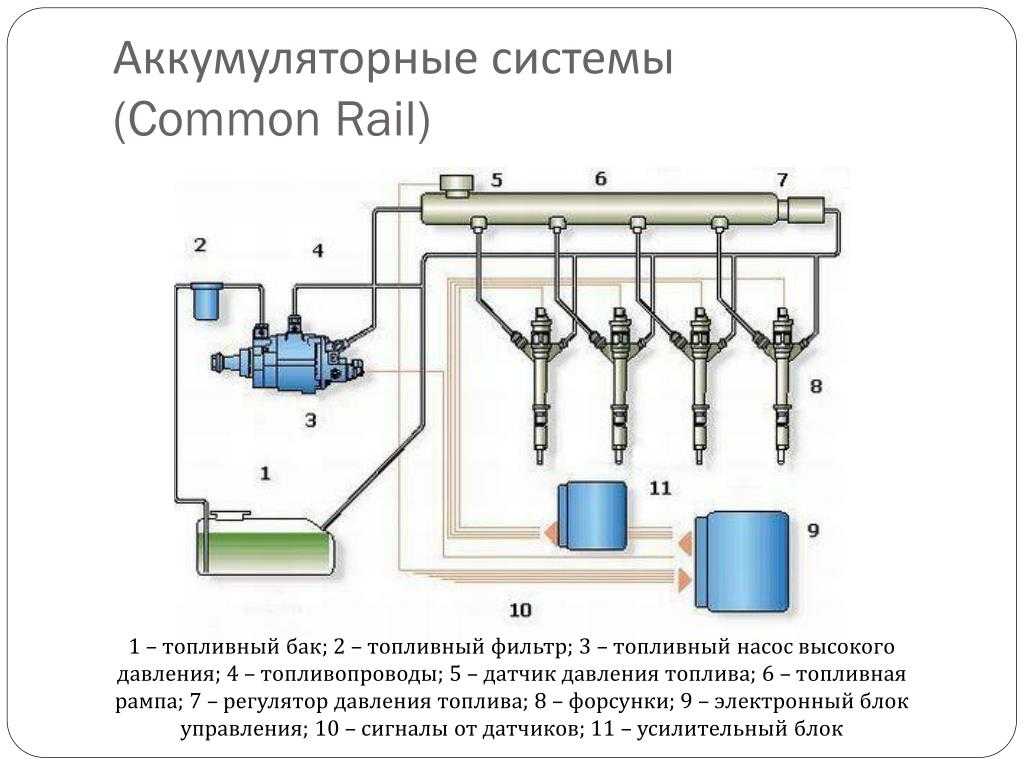

Устройство и действие системы питания дизелей
. Наиболее полная схема системы питания дизеля представлена на рисунке 1.1 — топливный насос высокого давления; 2 — фильтр тонкой очистки; 3 — воздухоочиститель; 4 — индикатор засоренности; 5 — бачок; 6 — подогреватель; 7 — заслонка; 8 — турбокомпрессор; 9 — глушитель-искрогаситель; 10 — указатель уровня топлива; 11 — топливный бак; 12 — фильтр отстойник; 13 — топливный насос низкого давления — подкачивающая помпа; 14 — регулятор; 15 — форсунка; 16, 17 — сливные трубки.
Топливо заливается в бак 11. Уровень топлива, находящегося в баке, можно контролировать по указателю 10. Топливо из бака по трубке направляется в фильтр-отстойник 12, где очищается от грубых механических примесей и воды, и поступает к подкачивающему насосу 13. Подкачивающий насос захватывает топливо и под небольшим давлением проталкивает через фильтр тонкой очистки 2, а затем подает уже полностью очищенное — в топливный насос 1 высокого давления.

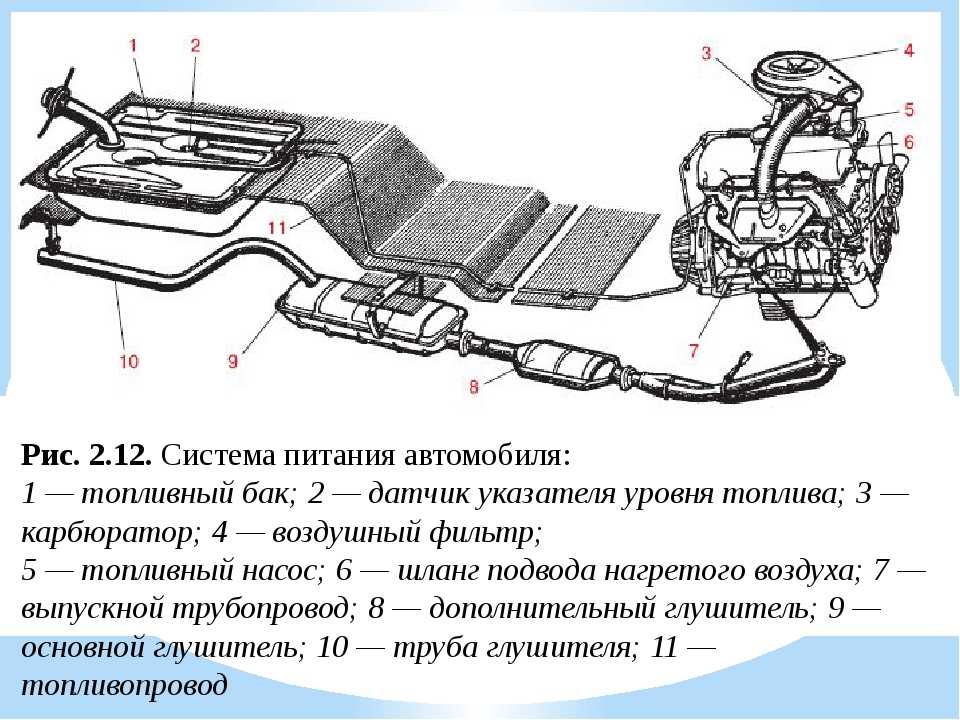

Отработавшие газы из цилиндров выходят в атмосферу через глушитель 9.Устройство и действие системы питания карбюраторного двигателя существенно отличаются от системы питания дизелей большей простотой.
1 — глушитель; 2 — топливный бак; 3 — фильтр-отстойник; 4 — трубка; 5 — воздухоочиститель; 6 — карбюратор; 7 — регулятор.
Топливо из бака 2 (рис. 2) самотеком поступает в фильтр-отстойник 3, где очищается от механических примесей и воды. В тех случаях, когда топливный бак расположен ниже карбюратора, в системе применяется насос низкого давления, подающий топливо под давлением. Очищенное топливо по трубке 4 поступает в карбюратор 6, где распиливается и перемешивается с воздухом, очищенным от пыли в воздухоочистителе 5 в нужной пропорции. Заданная частота вращения коленчатого вала во время работы двигателя автоматически поддерживается регулятором 7. Отработавшие газы выходят из цилиндра в атмосферу через глушитель 1.
