Приемлемой — до 2,5 м/с. А практически встречающиеся скорости см. в таблице ниже:
..)
Полезная информация о скорости трубопровода
Тщательный расчет и выбор трубопроводов в системе снижает потери на трение и повышает производительность насосов и другого оборудования.
При низких скоростях жидкости текут регулярным образом с постоянной скоростью и без вертикального перемешивания поперек фронта волны. Это называется ламинарным течением. При высоких скоростях жидкости образуются завихрения (потоки), которые приводят к беспорядочному перемешиванию по всему сечению потока. Это называется турбулентным течением. При промежуточных расходах вблизи стенок трубы всегда имеется область ламинарного потока, толщина которой может варьироваться в зависимости от шероховатости материала трубы и общей скорости потока. Точка, в которой течение перестает быть ламинарным и становится турбулентным, называется критической скоростью.
Насосы, и особенно центробежные насосы, работают наиболее эффективно, когда жидкость подается плавным, плавным, ламинарным потоком. Любая форма турбулентности снижает эффективность, увеличивает потери напора и усугубляет износ подшипников, уплотнений и других компонентов насоса.

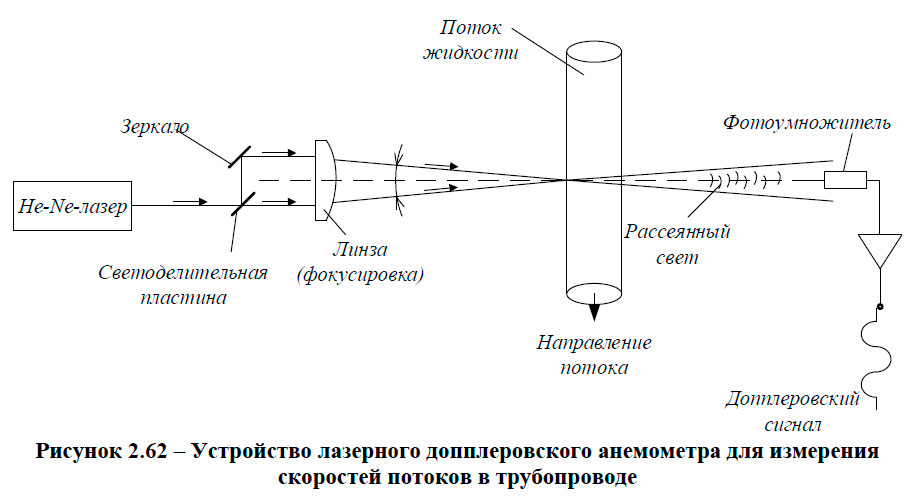

Как рассчитывается скорость трубы?
Скорость трубы — это усредненное по площади свойство, которое не зависит от распределения потока в поперечном сечении трубы и от того, является ли поток ламинарным или турбулентным. Например, вдоль центральной оси жидкость может двигаться с удвоенной расчетной скоростью трубы.

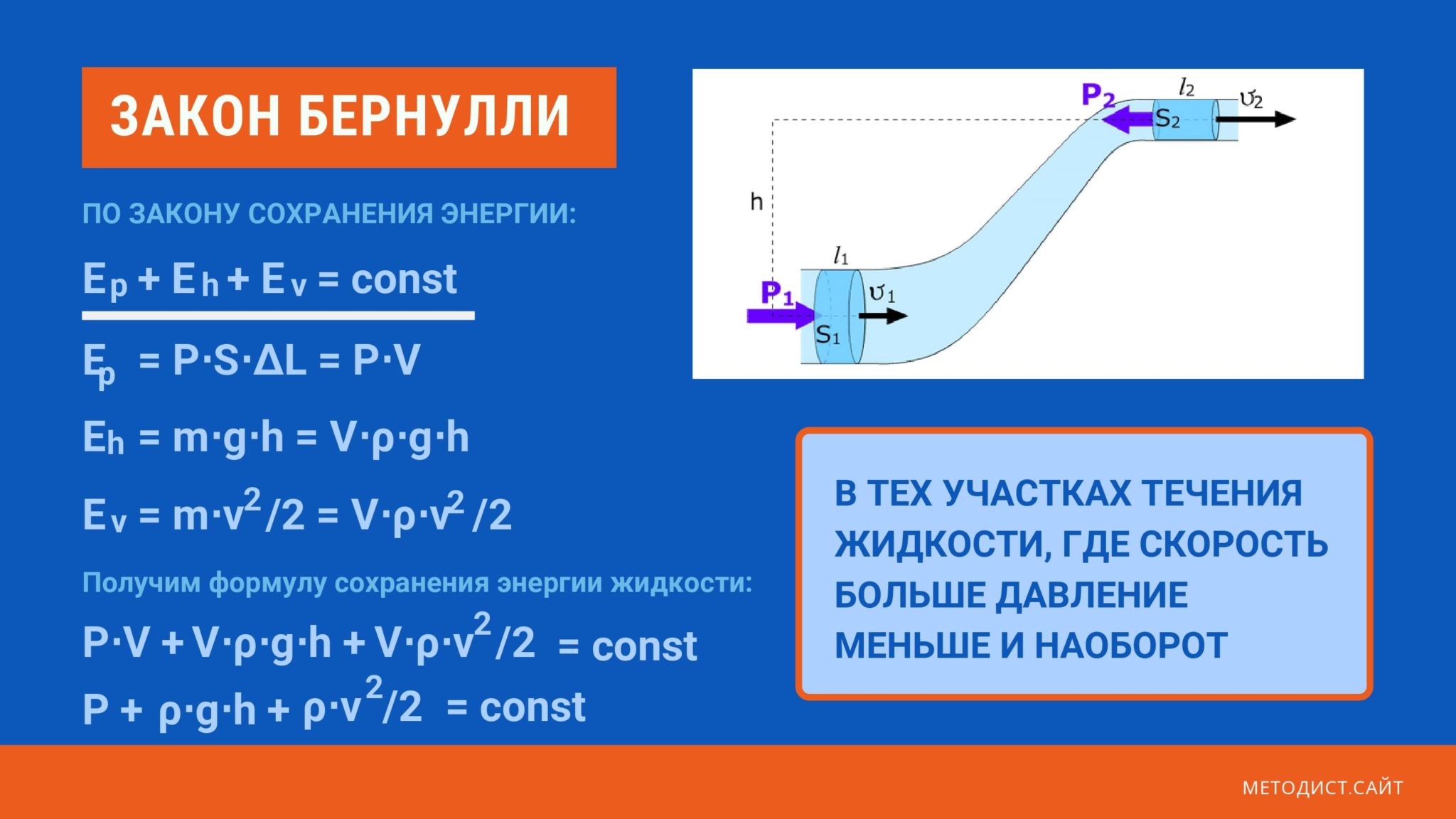

Что такое потеря напора?
Внутри трубы фрикционный контакт со стенками означает, что поток жидкости максимален на оси трубы и фактически равен нулю у стенки трубы. Фрикционный контакт приводит к потерям давления и энергии вдоль трубы, причем потери значительно выше при турбулентном течении. В то время как при ламинарном потоке потеря давления пропорциональна скорости трубы, при турбулентном потоке она пропорциональна ее квадрату.
Что такое число Рейнольдса?
Переход от ламинарного течения к турбулентному можно оценить по вычислению числа Рейнольдса. Это безразмерное число, определяемое из диаметра трубы, плотности и вязкости протекающей жидкости и скорости потока:
Число Рейнольдса фактически представляет собой отношение сил массового потока и касательного напряжения из-за вязкости жидкости. Течение в трубе можно считать ламинарным, если число Рейнольдса меньше 2000, и полностью турбулентным, если оно больше 4000. Характеристики потока непредсказуемы, если значение находится между этими двумя значениями.
Что такое «хорошая» скорость трубы?
Инженер-установщик выбирает насосы и размеры трубопроводов для достижения удовлетворительной скорости потока. Для водоподобных жидкостей, не содержащих твердых частиц (например, химикаты, краски, бензин, напитки), приемлемой считается скорость трубопровода около 1–2 м/с. Если система содержит какие-либо узкие трубы или другие сужения, скорость трубы в этих точках будет намного выше.
Если жидкость чувствительна к сдвигу, может вспениваться или изменять свойства, то при использовании трубопровода большего диаметра можно использовать более низкую скорость в трубопроводе. С другой стороны, если жидкость содержит твердые частицы, которые могут оседать и образовывать засоры при низких скоростях потока, может потребоваться более высокая скорость трубы (5-6 м/с).
В следующей таблице перечислены некоторые типичные скорости трубопровода для ряда распространенных промышленных материалов:
| Жидкость | Типичная скорость трубы (м/с) |
| Вода | 0,9 — 2,4 |
| Четыреххлористый углерод | 1,8 |
| Хлор жидкий | 1,5 |
| Этиленгликоль | 1,8 |
| Соляная кислота | 1,5 |
| Масло смазочное | 1,5 |
| Серная кислота | 1,2 |
Резюме
Насосы, особенно центробежные, работают наиболее эффективно, когда жидкость подается плавным ламинарным потоком без пульсаций.
Любая форма турбулентности снижает эффективность, увеличивает потери напора и усугубляет износ подшипников, уплотнений и других компонентов насоса.
Размер трубы и, следовательно, скорость движения трубы могут иметь значительное влияние на производительность системы как на стороне всасывания, так и на стороне нагнетания насоса. Для водоподобных жидкостей, не содержащих твердых частиц (например, химикаты, бензин, напитки), считается подходящей скорость трубопровода около 1–2 м/с. Однако при питании, содержащем унесенные твердые частицы, может потребоваться увеличение потока в трубопроводе, чтобы исключить риск отложения осадка. Следует выбирать такие фитинги, как колена и переходники, чтобы избежать ограничений, которые могут привести к засорению. И наоборот, для жидкостей, содержащих растворенные газы или чувствительных к сдвигу, турбулентность может привести к дегазации и пенообразованию жидкостей, так что может быть рекомендован меньший расход и/или больший размер трубы.
Диаметр трубы и средняя скорость потока жидкости
- Главная
- Примеры
- Поток Скорость
Как рассчитать диаметр трубы и среднюю скорость потока жидкости, если известен расход?
Скорость потока жидкости рассчитывается как отношение между потоком жидкости и
площадь поперечного сечения трубы.
Рассчитанная таким образом величина является средним значением
скорости жидкости. Реальная скорость жидкости в трубе неравномерна.
площадь поперечного сечения. Скорость течения жидкости наибольшая по оси трубопровода,
и равна нулю в точке контакта жидкости со стенкой трубы.
Средняя скорость потока жидкости может быть рассчитана следующим образом:
В случае, когда желаемая средняя скорость потока жидкости известна, а также необходимая объемный расход через трубу, внутренний диаметр трубы можно рассчитать по к следующему:
где: D — внутренний диаметр трубы; q — объемный расход; v — скорость; А — площадь поперечного сечения трубы.
Когда вместо объемного расхода известны массовый расход и требуемый расход жидкости, внутренний диаметр трубы можно определить следующим образом:
где: D — внутренний диаметр трубы; w — массовый расход; ρ — плотность жидкости; v — скорость.
С правой стороны вы можете найти три примера, показывающих, как можно рассчитать диаметр трубы, если известны расход жидкости и скорость потока.
Получить калькулятор расхода трубы
Калькулятор диаметра трубы позволяет рассчитать диаметр трубы при известном расходе и расходе жидкости, а также скорость потока при известном расходе и диаметре трубы. Калькулятор также позволяет конвертировать объемный и массовый расход. С помощью калькулятора можно рассчитать объемный расход идеального газа при различных давлениях и температурах.
Важно: Файл с решением этой задачи можно открыть с помощью калькулятора расхода труб. которые вы можете скачать отдельно здесь:
Нажмите здесь, чтобы скачать калькулятор
Пример № 1
Задача:
Рассчитайте диаметр трубы, если скорость потока воды 1 м/с, а расход 5 л/мин.
Решение: Диаметр трубы 10,3 мм
Скачать решение Смотреть это
Пример № 2
Задача: Рассчитайте скорость воздушного потока, если внутренний диаметр трубы 50 мм, а расход 100 м3/ч при абсолютном давлении 3 бар и температуре 15 °C
Решение: Скорость потока 14,15 м/с
Скачать решение Смотреть это
Пример № 3
Задача: Рассчитайте диаметр трубы углекислоты с расходом 10 кг/ч. и скорость 2 м/с при абсолютном давлении 7 бар и температуре 20°С.
Решение: Диаметр трубы 11,8 мм
Скачать решение Смотреть это
Что это?
Представленные примеры и их решения призваны представить возможности вычислителя
применение при решении задач о течении жидкости в трубах.
