Система Smart Key – интеллектуальный доступ к авто

Данная система имеет несколько названий в народе, ее часто по-другому еще называют умный ключ, интеллектуальный ключ, запуск с кнопки или просто система доступа без кнопки.

Что собой представляет данная кнопка?

Это своего рода современная электронная кнопка, которая добавляет комфорт владельцу автомобиля. Данная система идентифицирует автовладельца по определенному коду, обеспечивая автоматическую разблокировку двери при касании к ручке двери и запуск двигателя, путем нажатия специальной кнопки. Электронный ключ, который находится у водителя, может находится в кармане владельца. Впервые такая система появилась штатно на автомобиле Mercedes-Bensz в 1998 году. Сегодня же данной «кнопкой» оснащают многие машины, а те, которые на заводе не укомплектовываются Smart Start, можно дополнить опцией самостоятельно.

Конструктивно датчик укомплектовывается такими элементами, как траспондер, антенны, датчики касания, кнопка запуска мотора, электронный блок управления.

Транспондер идентифицирует владельца автомобиля, предпочтительнее совмещать его с ключом. Антенны обеспечивают надежную и точную связь водителя и электронного ключа. Для того, чтобы сигнал был более точным, антенны устанавливаются по периметру, их около 2-4 штуки. Тогда производится улавливание сигнала в радиусе 1,5 метров.

Если прибор реагирует на касание водителя, тогда данные датчики касания монтируются на ручки машины. Кнопка Start устанавливается на место замка зажигания или в любое удобное для пользователя место. ЭБУ (электронный блок управления) реализовывает интеллектуальный доступ к авто и запуск мотора машины без применения ключа. При функционировании, он взаимодействует с блоком управления, и центральным замком.

Как работает система интеллектуального доступа?

Если кнопка работает вместе с сигнализацией, то происходит следующее: водитель касается ручки машины, датчик в свою очередь передает сигнал и сигнализация отключается, а центральный замок разблокируется.

Так водитель попадает в салон машины. Запуск двигателя происходит путем нажатия специальной кнопки. Таким же образом поступают сигналы на антенны, так происходит разблокировка противоугонной системы. Затем подается запрос о готовности к запуску, после чего мотор начинает работать. Когда водитель покидает автомобиль, то блокируются все двери и активируется сигнализация.

Умная система запуска автомобиля от Galaxy

Прибор от всемирно известного производителя включает в себя ряд комплексов, которые смогут обеспечить водителя комфортом и удобством при эксплуатации его транспортного средства.

Дизайн. Трудно поверить в то, что в таком маленьком приборе может быть применен современный и стильный дизайн. Сверхтонкий брелок станет украшением и «изюминкой» на брелоке ваших ключей. А копка запуска тонкая и легко устанавливаемая в любом месте вашего салона. Для этого вам не понадобится сверлить отверстия, сохраняя целостность автомобиля.

Особенности Smart Start Galaxy


  • «Умный доступ», что это такое? Когда пользователь приближается к автомобилю, «умный» ключ, который находится на брелоке и подает сигнал на антенну, ваша система безопасности деактивируется. После того, как вы сядете в машину, устройство подаст сигнал на автомобильную систему и можно будет завести двигатель машины с кнопки.
  • Управление без ключа Данная система не требует ключа при запуске двигателя, в отличие от многих других моделей. Это очень удобно, ведь теперь можно завести мотор намного быстрее.
  • Противоугонное свойство Кнопка смарт-стар также обладает надежной противоугонной системой. Ваш автомобиль не смогут завести без «умного» ключа. Это повышает уровень безопасности вас и вашей машины.
  • Дистанционный запуск мотора машины Устройство позволяет запускать или останавливать двигатель на расстоянии. Это удобно, если на счету каждая минута. Пользователю достается возможность прогреть двигатель за несколько минут до того, как он сядет в салон авто.
  • Дополнительные возможности С помощью интеллектуальной кнопки вы сможете управлять поднятием, опусканием стекол, производить шифрование по дате, возможен обход иммобилайзера, открывать автомобиль в режиме «свободные руки» и мн. др. При тщательном изучении всех функций кнопки смарт-старт от Galaxy можно сделать вывод, что данная система очень удобна, а главное она обеспечит водителя полной безопасностью и поможет сделать управление транспортным средством намного комфортнее.

Система Умный ключ (Smart Key) Kia Ceed / Киа Сид


1. ЭБУ электронного ключа
2. Антенна 1 салона
3. Антенна 2 салона
4. Зуммер
5. Внешняя ручка двери

Расположение компонентов (2)


1. Переключатель открытия крышки багажника
2. Антенна бампера
3. Антенна в крышке багажника

 Технические характеристики

Устройство Умный ключ

Позиции
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Номинальное напряжение
12 В постоянного тока
Рабочее напряжение
9 - 16 В постоянного тока
Рабочая температура
-30 °C ~ 75 °C (-22 °F ~ 167 °F)
Нагрузка
Не более 5 мА (при выключенной функции сигнала приветствия)

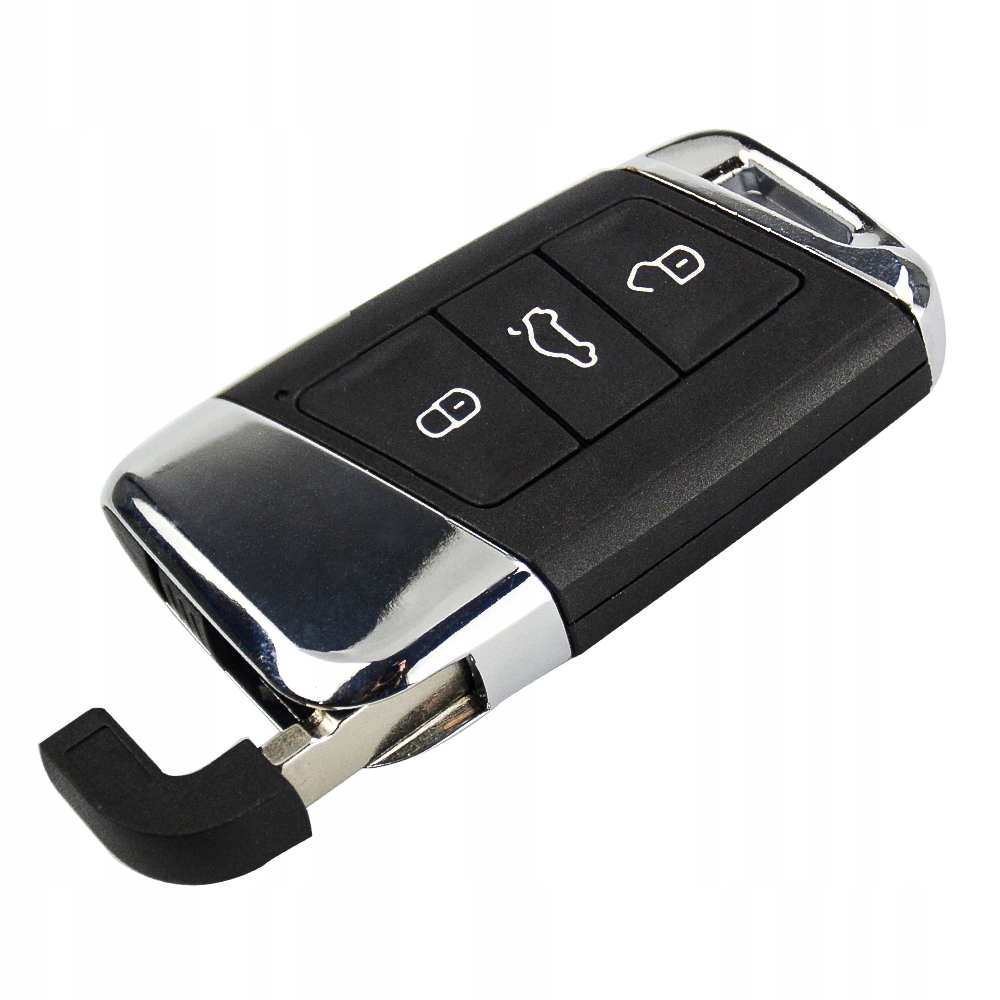

брелки SMART KEY

Позиции
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Аккумуляторная батарея
1 литиевая батарея, 3 В
Расстояние
30 м от автомобиля, RF: 30 м, пассивный (LF): 0,7 м
Срок службы батареи
Более 2 лет (10 раз в день)
Кнопки
3 (блокировка/разблокировка дверей, удержание крышки багажника)
Частота (прием)
125 кГц
Частота (передача)
433,92 МГц
Количество
2EA

Антенна

Позиции
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Номинальное напряжение
12 В постоянного тока
Рабочее напряжение
9 - 16 В постоянного тока
Рабочая температура
-30 °C ~ 75 °C (-22 °F ~ 167 °F)
Частота
125 кГц
Количество
В салоне (3 шт. ), в дверях (2 шт.), в заднем бампере (1 шт.)

Система программируемых ключей SMART KEY позволяет удобно открывать/закрывать автомобиль и легко управлять им. Для открытия автомобиля не требуются стандартные ключи или дистанционное управление.

Пользователь носит с собой программируемый брелок, который не требует никаких действий от пользователя (например, нажатия кнопок. Система программируемых ключей активизируется нажатием кнопки на ручке двери.

После активизации система посылает запрашивающий сигнал на ограниченное расстояние. Если брелок SMART KEY получает данный сигнал, он автоматически посылает системе ответный сигнал. После этого система принимает решение о выполнении соответствующего действия (закрытии, открытии и т. п.) или о невыполнении никаких действий.

Таким же образом работает система электронной блокировки рулевой колонки (ESCL). Перед выполнением каких-либо действий система SMART KEY должна установить связь с брелком.

Система отвечает за выполнение следующих функций:

пассивное открытие с помощью кнопки на двери водителя или пассажира;

пассивное закрытие с помощью кнопки на двери водителя или пассажира;

пассивный запуск двигателя;

Пассивное открытие крышки багажника с помощью переключателя в крышке/двери багажника

пассивное закрытия с помощью выключателя в крышке багажника;

использование макс. 2 брелков;

Резервный драйвер антенны иммобилайзера встроен в систему кнопки запуска и остановки двигателя для авторизации в аварийном режиме.

связь с системой управления двигателем;

 1. Пассивное открытие

Система позволяет пользователю открывать автомобиль, не выполняя никаких действий с брелком SMART KEY. Данная особенность может отличаться в зависимости от платформы:

Нажатие кнопки на ручке двери

 2. Пассивное закрытие

Система позволяет пользователю закрывать автомобиль нажатием кнопки на ручке двери.

 3. Кнопка запуска двигателя

Система позволяет пользователю разблокировать ESCL и выбирать режимы питания (выключено, питание периферийных устройств, зажигание), а также запускать и останавливать двигатель, не выполняя никаких действия с брелком SMART KEY. См. спецификацию системы запуска двигателя с помощью кнопки.

 4. Режим Limp Home Mode

Дополнительно система позволяет использовать режим Limp Home Mode (аварийный режим). Это значит, что пользователь может управлять всеми функциями автомобиля, вставив ключ в кнопку пуска и останова.

ЭБУ Smart Key (ЭБУ SMK)

Система ЭБУ SMK управляет всеми функциями, связанными с пассивным открытием, пассивным закрытием и пассивной авторизацией для запуска двигателя.

Она считывает входные сигналы (нажатие кнопки на ручке двери, кнопки запуска/остановки двигателя (SSB), выключателя положения «P»), контролирует выходные сигналы (например, сигналы внутренних и внешних антенн), взаимодействует с другими устройствами автомобиля через CAN и однолинейный интерфейс.

Для связи с брелоком SMART KEY система ЭБУ SMK посылает запрос как кодированный модулированный сигнал на частоте 125 кГц (или 134,2 кГц) с помощью индуктивных антенн и получает ответный сигнал от брелока SMART KEY с помощью внешнего радиочастотного приемника.

Далее перечислены основные функциональные блоки ЭБУ SMK.

Источник питания

Микроконтроллер с флеш-памятью

Однолинейный интерфейс с EMS

Входной каскад

Усилитель/привод антенны LF

Связь CAN с BCM

Усилитель/привод антенны LF генерирует синусоидальный несущий сигнал на частоте 125 кГц (или 134,2 кГц), который передается на различные антенны.

брелки SMART KEY

Система может работать макс. с 2 брелками SMART KEY.

Основные функции брелка SMART KEY являются следующими.

Пассивное действие: получение запроса LF и автоматическая отправка ответного сигнала RF.

Стандартная функция бесключевого доступа (RKE) с использованием до 4 кнопок.

Функция ретранслятора, если разряжена батарея или нарушена связь.

Антенны

 1. Излучающие антенны LF.

Индуктивные антенны автомобиля используются для преобразования сигналов, получаемых от антенного привода ЭБУ SMK, в магнитное поле с частотой 125 кГц (или 134,2 кГц) для отправки запроса SMART KEY.

Внешняя зона вокруг автомобиля охватывается тремя антеннами: две антенны в ручках дверей (со стороны водителя и со стороны пассажира) покрывают область вокруг дверей; одна антенна в заднем бампере покрывает область вокруг багажника.

До трех антенн покрывают области внутри салона и внутри багажника: две из них расположены в салоне, и одна — в багажнике.

 2. Двусторонняя антенна иммобилайзера (для режима Limp Home Mode).

Дополнительная антенна иммобилайзера используется для отправки и получения данных: она излучает магнитное поле (запрос на частоте 125 – 135 кГц) и регистрирует изменения интенсивности поля (ответные сигналы передатчика).

 3. Внешний приемник

Ответный сигнал от брелка SMART KEY получает радиочастотный приемник, который соединен с ЭБУ SMK линией последовательной связи.

В ЭБУ SMK есть отдельный контакт разъема для линии последовательной связи.

Ручка двери

Ручки передних дверей оснащены передающими низкочастотными антеннами, работающими на частоте 125 кГц (или 134,2 кГц). На ручках передних дверей также установлены кнопки.

Кнопка

Кнопка на ручке двери служит сигналом для индикации того, что пользователь хочет открыть или закрыть автомобиль.

Кнопки установлены на передних дверях. Они интегрированы в ручки дверей.

Еще одна кнопка установлена в багажнике или его крышке.

Пассивные функции

Система позволяет пользователю открывать автомобиль, не выполняя никаких действий (например, нажатия кнопок) с брелком SMART KEY. Достаточно, чтобы брелок SMART KEY находился на определенном ограниченном расстоянии от автомобиля. Тогда система сможет определить и аутентифицировать брелок SMART KEY на указанном ниже расстоянии.

 Рабочий диапазон

Брелок SMART KEY получает и интерпретирует запрос, посланный через внешние антенны автомобиля, на мин. расстоянии 0,7 м от внешней антенны, интегрированной в ручку двери. См. рисунок ниже. Расстояние приема сигнала со стороны багажника – также мин. 0,7 м от антенны.

Брелок SMART KEY получает и интерпретирует запрос, посланный через внешние антенны автомобиля, на мин. расстоянии 0,7 м от внешней антенны, интегрированной в ручку двери. См. рисунок ниже.

Пассивный доступ (пассивное открытие)

Нажатие одной из кнопок на ручках дверей, когда все двери заблокированы, обозначает, что пользователь хочет открыть автомобиль. Система активизирует функцию разблокирования дверей.

Пассивное закрытие

Нажатие одной из кнопок на ручках дверей, когда выполняется одно из следующих условий:

разблокирована по крайней мере одна дверь и не запущен таймер двух шагов или

таймер двух шагов запущен и нажата одна из кнопок кроме передней левой

обозначает, что пользователь хочет закрыть автомобиль. Система активизирует функцию блокировки дверей.

Пассивное открытие багажника

Нажатие на выключатель в крышке багажника, когда багажник закрыт, обозначает, что пользователь хочет открыть багажник. Таким образом система приводится в действие. Затем ЭБУ SMK посылает запрос LF брелоку SMART KEY через внешнюю антенну бампера. Брелок SMART KEY посылает ответный сигнал RF. Если полученный ответный сигнал совпадает с ожидаемым, ЭБУ SMK посылает по сети CAN команду открытия багажника.

Пассивное предупреждение о крышке багажника (только для седанов)

Когда крышка багажника закрывается, ЭБУ SMK начинает поиск брелока снаружи автомобиля. Затем ЭБУ SMK начинает поиск брелока SMART KEY внутри багажника. Если действующий брелок SMART KEY обнаружен в багажнике, ЭБУ SMK включает внешний звуковой сигнал (TBD), чтобы оповестить пользователя о том, что с брелок находится внутри закрытого багажника.

ЭБУ SMK посылает BCM команду повторного открытия багажника. В данном случае под действующим брелоком SMART KEY подразумевается брелок SMART KEY, на который запрограммирована система SMART KEY автомобиля, даже если брелок отключен.

  Примечание:

Мертвая точка в багажнике, также как и радиочастотные помехи могут привести к тому, что предупреждение о брелоке в багажнике не генерируется. Так как радиус действия антенны бампера охватывает часть багажника, крышка багажника может в этом случае открыться без идентификации брелока снаружи автомобиля.

Мертвая точка в багажнике, также как и радиочастотные помехи могут привести к тому, что предупреждение о брелоке в багажнике не генерируется.

Напоминание Smart Key 1

 1. Предварительные условия.

Все клеммы разомкнуты, открыта по крайней мере одна дверь, автомобиль не закрыт, что проверяется системой SMK каждые 100 мс, пока работает CAN/LIN.

 2. Событие.

Нажимается хотя бы одна кнопка для закрытия автомобиля.

 3. Действия SMK.

Если не активизирована функция FOB-IN (брелок вставлен в держатель)

SMK выполняет поиск брелоков в салоне автомобиля. Используется такая же стратегия, как для предупреждения о том, что брелок находится вне автомобиля (только регистрация, без аутентификации).

Если активизирована функция FOB-IN (брелок не вставлен в держатель)

Блоком управления электронными ключами выполняется поиск действительных транспондеров

Если не найден брелок или TP, не выполняется никаких действий.

Если найден действующий брелок или TP, SMK открывает автомобиль, отправив сигнал открытия CAN с номером брелка.

Если найден действующий брелок, SMK открывает автомобиль, отправив сигнал открытия CAN/LIN с номером брелка.

Напоминание Smart Key 2

 1. Предварительные условия.

Все клеммы разомкнуты, открыта по крайней мере одна дверь (включая крышку багажника), функция FOB-IN не активизирована, автомобиль не закрыт, что проверяется системой SMK каждые 100 мс, пока работает CAN/LIN.

 2. Действие.

Закрытие последней двери или крышки багажника, когда кнопки заблокированы или в процессе блокировки.

 3. Действия SMK.

Пока не истекло 500 мс после закрытия всех дверей, система выполняет следующие действия.

Если не активизирована функция FOB-IN (брелок вставлен в держатель)

SMK выполняет поиск брелков в салоне автомобиля.

Используется такая же стратегия, как для предупреждения о том, что брелок находится вне автомобиля (только регистрация, без аутентификации).

Если активизирована функция FOB-IN (брелок не вставлен в держатель)

Блоком управления электронными ключами выполняется поиск действительных транспондеров

Если брелок не найден, не выполняется никаких действий.

Если найден действующий брелок или TP, SMK посылает команду открытия по сети CAN и включает внешний предупреждающий звуковой сигнал.

Если найден действующий брелок, SMK посылает команду открытия по сети CAN/LIN и включает внешний предупреждающий звуковой сигнал.

Предупреждение Smart Key о блокировке дверей

Предупреждение о блокировке дверей 1

 1. Если при состоянии вывода ACC или IGN и всех закрытых дверях пользователь подаст сигнал блокировки SMK, запускается поиск в зоне вокруг автомобиля со стороны передатчика.

 2. Если в зоне действия брелок не обнаружен, никаких действий не требуется. Однако если действительный брелок обнаружен, включается предупредительный зуммер.

 3. В случае выполнения условий «b_TailgateOption = On» и «b_TailgateLockUnlockOption = On» предупредительная блокировка относится также и к крышке багажника (как к двери), а кнопка разблокировки багажника работает как выключатель разблокировки двери.

Предупреждение о блокировке дверей 2

 1.  Если в период, когда вывод находится в состоянии OFF и не все двери закрыты, подать сигнал блокировки SMK, запускается поиск в зоне вокруг автомобиля со стороны передатчика.

 2. Если в зоне действия брелок не обнаружен, никаких действий не требуется. Однако если действительный брелок обнаружен, включается предупредительный зуммер.

 3. В случае выполнения условий «b_TailgateOption = On» и «b_TailgateLockUnlockOption = On» предупредительная блокировка относится также и к крышке багажника (как к двери), а кнопка разблокировки багажника работает как выключатель разблокировки двери.

Предупреждение о блокировке дверей 3

 1. Если в период, когда вывод находится в состоянии OFF, система ATWS (система охранной сигнализации) деактивирована и все двери закрыты, подать сигнал блокировки SMK, запускается поиск в салоне.

 2. Если действительный брелок не обнаружен, запускается поиск блокировки SMK, однако если действительный брелок обнаружен, включается предупредительный зуммер.

 3.  В случае выполнения условий «b_TailgateOption = On» и «b_TailgateLockUnlockOption = On» предупредительная блокировка относится также и к крышке багажника (как к двери), а кнопка разблокировки багажника работает как выключатель разблокировки двери.

Предупредительный индикатор электронного ключа

 1. Если в период, когда вывод находится в состоянии ACC или IGN, а скорость автомобиля ниже 3 км/ч, каждые 3 с в салоне выполняется поиск действительного брелока.

 2. Если действительный брелок не обнаружен, включается предупредительный зуммер. Если действительный брелок обнаружен, никаких действий не требуется.

Функции отказоустойчивости (запасной вариант для режима Limp Home Mode)

Если в брелке SMART KEY разряжена батарея или нарушена связь с брелком, можно выполнить следующие действия.

Блокировка/разблокирование дверей или багажника (в зависимости от конфигурации автомобиля) с помощью механического ключа.

Функции оповещения пользователя

 Предупреждение о брелке вне автомобиля
 1. Предварительные условия.

Выбран режим ACC или IGN1, открыта хотя бы одна дверь или крышка/дверь багажника

 2. Событие.

Закрывается последняя открытая дверь

 3. Действия SMK.

SMK выполняет поиск брелка SMART KEY в салоне.

Если не найден действующий брелок SMART KEY, SMK включает внешний звуковой сигнал, а также посылает сигнал предупреждения ID OUT (брелок вне салона) по сети CAN (предупреждение с помощью внутреннего и внешнего звуковых сигналов).

Если дверь открывается и опять закрывается, когда клеммы замкнуты и действующий брелок находится в салоне, SMK выполняет повторную аутентификацию и прекращает подачу предупреждающих сигналов. Если замкнута клемма ACC, SMK включает лампу иммобилайзера.

Примечание:
При сбое LF (перегреве LF или неисправности антенны LF) система будет работать так же, как в случае, если брелок не найден.

Регистрация низкого уровня заряда батареи брелка

Для определения низкого уровня заряда батареи брелок измеряет напряжение батареи и регистрирует падение напряжения ниже определенного уровня. Измерение напряжения батареи происходит при нажатии кнопки брелка или при получении команды измерения LF.

Описание программирования

В данном разделе приводится описание процедур программирования блока управления электронными ключами, ESCL и брелоков.

Для программирования блока управления электронными ключами, ESCL и брелоков необходимо соединение с диагностическим сканером.

Режим обучения

Вне зависимости от режима процедурой обучения управляет SMK.

Перед началом обучения брелок должен быть вставлен в держатель, а также должен быть известен ПИН-код автомобиля.

Программирование в режиме обучения

Данный режим используется для замены блока управления электронными ключами, ESCL и (или) для программирования ключей, а также для регистрации дополнительных ключей в существующей системе. Это значит, что в системе уже задан определенный ПИН-код. ПИН-код сохраняется в течение всего срока службы автомобиля. Этот же ПИН-код необходимо использовать в данном режиме. В противном случае регистрация невозможна.

Описание программирования в режиме обучения (пошаговое)

Задача: программирование ключей на станции техобслуживания

Начальное состояние.

Замена SMK: Система блока управления электронными ключами не запрограммирована; программирование ESCL и брелоков завершено с использованием одного и того же ПИН-кода.

Замена ESCL: система ESCL не зарегистрирована; брелок SMART с таким ПИН-кодом уже зарегистрирован.

Программирование дополнительных или новых ключей: Программирование блока управления электронными ключами и ESCL завершено с использованием одного и того же ПИН-кода.


Запуск после замены (первичный запуск)

После замены блока системы электронных ключей, ESCL или брелока пуск возможен следующим образом.

Необходимо произвести запуск из первоначального состояния

Все соответствующие части находятся в первоначальном состоянии (электронный ключ, ЭБУ ESCL)

Система ESCL в первоначальном состоянии находится в режиме разблокирования

Переведите рычаг переключения передач в положение «P» или «N» и выжмите педаль тормоза

Нажмите один раз пусковую кнопку не бывшим в употреблении электронным ключом.




Информация о контактах разъема


Разъем A (26-конт.)

Разъем B (16-конт.)

Разъем C (22-конт.)
1
Силовая нагрузка АКБ
1
ШИНА CAN High
1
Выключатель кнопки пуска-останова «масса» подсветки
2
«Масса» ESCL
2
ШИНА CAN Low
2
Индикатор иммобилайзера
3
«Масса» 1 питания
3
-
3
Выкл. индикатора кнопки пуска-останова
4
Зажигание1
4
Предохранитель стоп-сигнала
4
Питание антенны 2 салона
5
Реле зажигания 1
5
ТОРМОЗНОЙ ПЕРЕКЛЮЧАТЕЛЬ
5
Питание антенны 1 салона
6
ACC
6
Питание антенны иммобилайзера
6
-
7
Зажигание2
7
Включение ESCL
7
-
8
Переключатель 2 КНОП. ПУСК
8
Частота вращения колеса
8
Питание антенны багажника/крышки багажника
9
-
9
Кнопка-переключатель водителя
9
Питание антенны бампера
10
-
10
Разблок. ESCL
10
Питание правой антенны
11
ESCL COM
11
External Buzzer
11
Питание левой антенны
12
ШИНА CAN High
12
Датчик положения «Р» / выключатель сцепления
12
Синий индикатор кнопки пуска-останова / зажигание
13
ШИНА CAN Low
13
Обратная связь от стартера
13
Питание подсветки кнопки SSB
14
ЦП, напряжение АКБ
14
«Масса» антенны иммобилайзера
14
Индикатор отсутствия ключа
15
Питание ESCL
15
Диагностика – K
15
«Масса» антенны 2 салона
16
«Масса» 2 питания
16
Желтый индикатор кнопки пуска-останова / ACC
16
«Масса» антенны 1 салона
17
Реле стартера
17
-
18
Реле зажигания 2
18
-
19
Реле питания вспомогательного оборудования (ACC)
19
«Масса» антенны багажника/крышки багажника
20
-
20
«Масса» антенны бампера
21
-
21
«Масса» правой антенны
22
-
22
«Масса» левой антенны
23
об/мин
24
EMS COM
25
Выключатель 1 кнопки пуска-останова
26
Кнопка-переключатель пассажира
ПРИНЦИПИАЛЬНАЯ ЭЛЕКТРИЧЕСКАЯ СХЕМА

GISMETEO.

RU: Названа критическая уязвимость авто с бесключевой системой доступа Smart Key - Авто
shutterstock.com

В последнее время у автопроизводителей набирает популярность система бесключевого доступа в автомобиль. Вместо привычного ключа компании применяют Smart Key — радиоволны распознают владельца и автоматически открывают двери. Работает это так: индивидуальный код по зашифрованному каналу передаёт сигнал в эфир, и электроника снимает машину с сигнализации – блокировка замков прекращается при нажатии на дверную ручку. С одной стороны это комфортно для водителей, с другой удобно и для злоумышленников.

Объясним мошенническую схему подробно. Для начала надо отследить сигнал оригинального брелка, передающий код в центральный блок управления сигнализацией. После этого код внедряется специальной программой в память, но более не подлежит для передачи на принимающую систему. Иначе говоря, сигнал попросту глушится. Затем при помощи другого модуля записанный код перехватывает радиоканал приспособлением вора. Изменив перехваченный сигнал в цифровой из аналогового, кодовая информация переходит на особый прибор, имитирующий «родной» брелок. Наконец, охранная сигнализация снимает блокировку автомобиля, так как воспринимает фальшивку за заводской ключ.

shutterstock.com

Сколько же времени требуется угонщикам, чтобы обойти охранную систему Keyless-Go? Эксперты подготовили топ-3 самых незащищённых автомобилей.

Чтобы угнать Citroen DS 3 crossback, специалистам британского журнала «What Car?» потребовалось ровно 10 секунд — пять из них на проникновение в машину, остальные пять — чтобы увести авто с места стоянки. На пару секунд больше требуется времени, чтобы своровать Audi TT RS, если охранная система автомобиля не сработала. С Land Rover Discovery Sport эксперты возились 30 секунд — радиосигнал машины не предназначен на широкий спектр передачи кода, но, как оказалось, угнать британца более чем реально.

shutterstock.com

Остаётся надеяться, что производители авто основательно займутся данной проблемой и выпустят брелки, с которых перехватить радиосигнал будет невозможно.

BioSmart SMART KEY-EM Считыватель карт

ООО "Ай Пи дром"

Березовая аллея, 5А, стр. 5 127273 Москва, Россия

8-800-77-001-77 +7(495)139-61-29 [email protected] BioSmart SMART KEY-EM Считыватель карт Для корректной работы сайта необходимо включить поддержку JavaScript

Арт. 252537

Уточняйте наличие

Сравнить

В сравнении

Считыватель карт WR-10 (125 kHz/13. 56 MHz). Предназначен для считывания уникального номера карт и/или записанной информации, в т.ч. из защищенной области. Работает со стандартами: Em-Marine/Mifare/DESFire Интерфейс связи с контроллером: OSDP, RS-485, Wiegand 26-128. Возможность настройки индикации. Температурный диапазон: от -40 до +50 °C. Питание: 12В

Похожие товары

ООО "Ай Пи дром"

Березовая аллея, 5А, стр. 5 127273 Москва, Россия

8-800-77-001-77 +7(495)139-61-29 [email protected]

легко найти, сложно потерять и невозможно забыть

Вы часто теряете ключи? Вы забыли, где припарковали свой автомобиль? Ваш багаж потерялся в аэропорту? Вы потеряли сумку в офисе? Ваши проблемы легко решит Bluetooth-трекер Elgato Smart Key

Вы часто теряете ключи? Вы забыли, где припарковали свой автомобиль? Ваш багаж потерялся в аэропорту? Вы потеряли сумку в офисе? Ваши проблемы легко решит Bluetooth-трекер Elgato Smart Key.

Комплектация

Вместе с гаджетом в компактной коробке упакован информационный вкладыш, кольцо для крепления и металлическая лопатка.



Дизайн

Внешне гаджет практически не отличается от среднестатистического брелока для ключей и напоминает миниатюрный летающий корабль пришельцев. Устройство весит всего 10 г, а его толщина не превышает 9 мм.

На лицевой панели можно увидеть логотип производителя, прорезиненную кнопку синего цвета, системный индикатор и решетку встроенного динамика.

Тыльная сторона лишена функциональных элементов, на ней находится надпись с названием модели и двойная декоративная шкала, расположенную по кругу.

Для крепления предусмотрено сквозное отверстие в верхней части конструкции брелока.

Для открытия брелока предназначена металлическая лопатка.

Внутри гаджета располагается прорезиненная прокладка, микросхема и элемент питания CR2032.

Функциональность

Elgato Smart Key представляет собой миниатюрный Bluetooth-трекер и предназначается для отслеживания своего месторасположения. Для работы с гаджетом потребуется устройство Apple с iOS 7 (полный список поддерживаемых устройств указан в спецификациях) и фирменное приложение Elgato Smart Key, которое можно скачать в App Store.

Запустив приложение, необходимо включить гаджет, зажав прорезиненную кнопку и после короткого звукового сигнала настроить Bluetooth-соединение, а затем выбрать необходимый профиль работы.







Независимо от выбранного профиля, на экране смартфона отображается статистика подключений и поиска, а при необходимости можно посмотреть последнее месторасположение брелока, выбрав один из пунктов истории поиска.





В меню настроек можно изменить название и логотип профиля, настроить звуки и уведомления для каждого действия и установить безопасную зону работы, в которой брелок без необходимости не будет беспокоить пользователя.





Также хочется отметить, что в приложении присутствует пункт меню «вопросы и ответы», в котором можно ознакомиться с основными вопросами, которые могут возникнуть при работе с гаджетом.





Фирменное приложение определяет месторасположение и позволяет проиграть характерный сигнал только в зоне активности Bluetooth-соединения (около 10 метров). После потери сигнала приложение  Smart Key фиксирует координаты последнего месторасположения и только после того как брелок снова попадет в зону активности Bluetooth-соединения у пользователя появляется возможность воспроизвести звуковой сигнал и найти брелок.



По данным производителя, заменяемый элемент питания способен обеспечить автономною работу гаджета до 6 месяцев.

Elgato Smart Key сертифицирован по стандарту IP65 и защищен от пыли и влаги, поэтому вывести его из строя не по зубам даже ребенку.

Впечатления

Учитывая криминогенную обстановку в мире и в нашей стране в частности, гаджет Elgato Smart Key может пригодиться в разных ситуациях. Брелок можно прикрепить к связке ключей, спрятать его в машине или в багаже и с легкостью отслеживать его месторасположение на вашем Apple устройстве в радиусе действия Bluetooth-соединения.

ОСОБЕННОСТИ

• Отличная функциональность •

• Небольшие размеры •

• Длительная автономность •

• Защита IP65 •

СПЕЦИФИКАЦИИ

  • Модель Elgato Smart Key
  • Размеры 4,1 x 4,1x 0,9 см
  • Вес 10 г
  • Беспроводные интерфейсы Bluetooth 4.0
  • Дополнительно сертификация IP65
  • Поддерживаемые устройства iPhone 4s, iPhone 5, iPhone 5s, iPad mini,iPad mini второго поколения, iPad Air, iPad третьего поколения. Операционная системы iOS 7 и выше.

BioSmart Smart Key-EM Считыватель - ТД ВИДЕОГЛАЗ Москва

BioSmart Smart Key-EM - считыватель RFID-карт EM-Marine.

Считыватель SMART KEY – это универсальный мультиформатный считыватель RFID-карт для организации системы контроля доступа любого уровня сложности.

Считыватель предназначен для считывания информации с пассивных идентификаторов (RFID-меток) и применяется с контроллерами BioSmart UniPass (BioSmart UniPass-EX) и BioSmart Prox-E (BioSmart Prox-E-EX). Считыватель может использоваться в составе системы контроля и управления доступом BioSmart либо с другими контроллерами, поддерживающими взаимодействие по интерфейсу Wiegand или RS-485 (OSDP).

Отличительная особенность считывателя SMART KEY — возможность работы при отрицательных температурах.

Интерфейсы подключения: Wiegand 26…58, RS-485, OSDP. Максимальная удаленность считывателя от контроллера по RS-485 — 1200 метров (OSDP).

Работа с картами Mifare в «защищенном» режиме. Возможность записи/чтения карт Mifare/DESFire.

Внутренние элементы считывателя покрыты лаком. Корпус устройства заливается компаундом для защиты от коррозии и конденсата в условиях неотапливаемых помещений.

Варианты исполнения Smart Key:

  • Smart Key-EM - считыватель RFID-карт EM-Marine
  • Smart Key-MF - считыватель RFID-карт Mifare
  • Smart Key-MU - считыватель RFID-карт Мультиформатный
    • Единица измерения: 1 шт
    • Габариты (мм): xx
    • Модель: Smart Key-EM
    • Тип: считыватель RFID-карт
    • Назначение: для организации системы контроля доступа любого уровня сложности
    • Интерфейс связи с контроллером: OSDP, RS-485, Wiegand 26-58
    • Встроенный считыватель RFID-карт форматов: EM-Marine (EM)
    • Возможность пользовательской настройки индикации и звука
    • Дальность считывания: от 4-9 см в зависимости от карты и режима работы
    • Питание: 12В, 0.14А
    • Температурный диапазон: от -40 до +50 °C
    • Защита оболочки IP65

    *Производитель оставляет за собой право изменять характеристики товара, его внешний вид и комплектность без предварительного уведомления продавца. Не является публичной офертой согласно Статьи 437 п.2 ГК РФ.

    SMART Ключ BMW для вашего комфорта

    Все новости
