Свеча зажигания А17ДВ схема, характеристики и применяемость

Свечи зажигания А17ДВ применяются в контактной (батарейной) системе зажигания карбюраторных двигателей «классических» автомобилей ВАЗ: 2101, 2102, 2103, 2104, 2105, 2106, 2107, 2121.

Свеча зажигания А17ДВ

1. Описание свечи зажигания А17ДВ.

Конструкция свечи зажигания А17ДВ не разборная. Стальной корпус имеет резьбовую часть и шестигранник под ключ 21 мм. К корпусу приварен боковой электрод из никель-марганцевой проволоки. Изолятор изготовлен из высококачественного керамического материала — хилумина, обладающего высокой механической и электрической прочностью.

Наружная поверхность изолятора глазурована для улучшения изоляционных свойств и уменьшения отложения влаги, благодаря чему уменьшается возможность поверхностного разряда. Внутри изолятора находится составной центральный электрод, состоящий из собственно электрода изготовленного из жаростойкого хромникелевого сплава и стального стержня. На верхнюю часть стержня на резьбе навернута контактная втулка для присоединения высоковольтного провода. Нижняя часть стержня и верхняя часть центрального электрода залиты токопроводным стеклогерметиком, не допускающего прорыва газов через отверстие изолятора. На нижней части стержня имеется накатка для лучшего сцепления со стеклогерметиком.

2. Схема свечи зажигания А17ДВ.

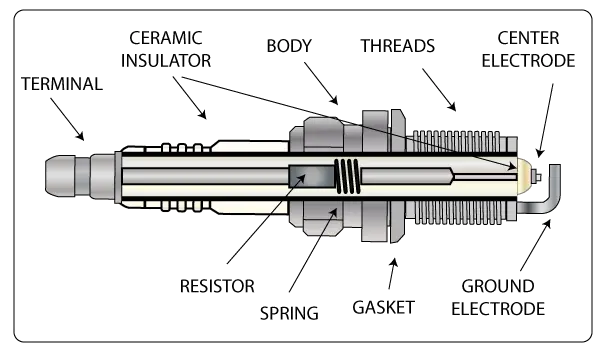

Схема устройства свечи зажигания А17ДВ

3. Технические характеристики свечи зажигания А17ДВ.

Тип резьбы М14*1,25

Длина резьбы 19 мм

Калильное число 17

Зазор между электродами свечи 0,5 – 0,6 мм

Тепловой конус (юбка) выступает за край корпуса свечи

Помехоподавительный резистор отсутствует

Керамическая масса изолятора хилумин

4. Расшифровка маркировки свечи зажигания А17ДВ.

А – резьба на корпусе свечи М14*1,25

17 – калильное число 17 (среднее между холодными и горячими свечами)

Д  — диаметр резьбы 19,0 мм

В – тепловой конус изолятора выступает за торец корпуса свечи зажигания

5.

Применяемость и взаимозаменяемость.

Свечи зажигания А17ДВ и их аналоги могут применяться в самой простой контактной системе зажигания автомобилей ВАЗ 2101, 2102, 2103, 2106, 2121 с катушкой зажигания Б-117А (или аналогичной ей). Так же возможно их применение в контактной системе зажигания автомобилей ВАЗ 2104, 2105, 2107 и их модификаций.

Для предотвращения появления радиопомех, возникающих при работе этих свечей зажигания (влияющих на работу автомагнитолы и дополнительного электронного оборудования) А17ДВ можно заменить на свечи с помехоподавительным резистором: А17ДВР, А17ДВРМ и их аналоги.

Использование А17ДВ в бесконтактной системе зажигания не желательно, так как там применяются катушки зажигания, вырабатывающие электрический ток большего напряжения на который эти свечи не рассчитаны.

Примечания и дополнения

— Зарубежные аналоги А17ДВ:

NGK BP6E

WEEN 121-1371

DENSO W20EP

BRISK L15Y

BERU W7D

— Отечественные аналоги:

А17ДВ-10

А17ДВМ

Еще статьи по свечам зажигания

— Чем различаются свечи зажигания для инжекторного и карбюраторного двигателя?

— Свечи зажигания BOSCH на «классику» ВАЗ

— Применяемость свечей зажигания NGK на «классических» автомобилях ВАЗ: 2101-2107

— Различие свечей зажигания для контактной и бесконтактной систем зажигания

— Применяемость свечей зажигания на карбюраторных и инжекторных двигателях автомобилей ВАЗ

— Расшифровка маркировки отечественных свечей зажигания
