Как делается сход развал: способы и этапы работы

В наше время качественный развал-схождение — это большая редкость среди автомобилистов. Станций техобслуживания стало очень много, практически в любом городе. У всех конечно самое современное оборудование, но настоящие, профессиональные мастера, к сожалению, найдутся далеко не у всех. Поэтому автолюбителям, помимо рекламы, в основном приходится руководствоваться таким понятием как «сарафанное радио».

В этой статье мы разберём этапы регулировки схода/развала колёс, плюсы и минусы различных типов стендов и дадим рекомендации, которые позволят держать углы под контролем.

Содержание статьи:
  • Вот что вам нужно знать о развал-схождении перед визитом в автосервис
  • Почему необходимо регулировать развал-схождение
  • Когда следует проверить?
  • Варианты установки углов
  • Первый вариант
  • Второй вариант
  • Третий вариант
  • Что учесть, перед посещением СТО?
  • Подготовительные операции
  • Параметры настройки развала-схождения
  • Какой стенд развал-схождения выбрать?
  • 3D-стенды
  • Преимущества 3D-стендов для автовладельца
  • Заключение

Вот что вам нужно знать о развал-схождении перед визитом в автосервис

Развал-схождение обозначает углы установки колес, по отношению друг к другу, а также колес к плоскости дорожного полотна.

Важно понимать, что каждый производитель автомобилей для разных моделей определяет свои параметры углов установки колес, что позволяет максимально эффективно наладить работу подвески и рулевого управления.

В соответствии с комплектацией, колеса одного автомобиля могут иметь разные углы развала. Если транспортное средство едет или стоит на ровной дороге без нагрузки, то относительно неё колеса должны располагаться ровно. При нагрузке развал уходит в отрицательную сторону. Из-за этой особенности, современные машины имеют отрицательный развал, так как такие углы обеспечивают наилучшую устойчивость.

Почему необходимо регулировать развал-схождение

При езде по дорогам с большими ямами, неровностями или в результате незначительного ДТП некоторые элементы подвески и ходовой части транспортного средства смещаются. Коэффициент смещения может быть разным, в зависимости от силы удара и массы автомобиля.

Даже самый опытный водитель может не справиться с управлением нестабильного авто и попасть в аварийную ситуацию. Смещенный или неверно выставленный развал-схождение может привести к тому, что на ровной дороге автомобиль будет «вилять» по сторонам. Чтобы не допустить увода в сторону, водителю придется постоянно подворачивать руль в противоположном направлении.

Результат – неравномерный и сильный износ покрышек и, как следствие, дополнительные траты. Колеса не имеют должного пятна контакта с асфальтом, поэтому при неправильной расстановке углов колес новые покрышки на них придется покупать очень скоро.

Развал-схождение непосредственно влияет на уровень комфорта и безопасность движения. Когда параметры углов развала отличаются от заводских, то это сказывается на подвеске. В движении она может реагировать на управление водителем пугающе: автомобиль может кидать на скорости, появляются шумы. Проблемы, которые проявляются при сбитых углах:

  • машина отклоняется от колеи, ее водит по сторонам, что требует периодического подруливания и может привести к ДТП;
  • уменьшается срок службы деталей подвески и шин;
  • на высокой скорости автомобиль «кидает»;
  • расход топлива увеличивается на 5-10%.

Когда следует проверить?

Водители, которые ездят давно, знают, что после ремонта ходовой, замены деталей подвески машины, важно, в первую очередь, проверить углы установки колес. Неопытным водителям стоит обязательно отрегулировать углы после:

  • замены деталей рулевого управления. Устанавливают новые шаровые опоры, тяги, маятниковый рычаг, наконечники, рейки или редуктор. Заново выставляют углы после работ по замене рычагов, пружин, сайлентблоков, стоек и амортизатора.
  • любых операций, где мастер мог изменять клиренс авто. Серьезный ремонт и замена, например демпферов под пружины, при монтаже длинных (коротких) пружин, замене амортизатора.

Неверную установку углов легко определить, если при движении прямо руль и авто само самопроизвольно уводит в сторону. Любые признаки, при которых машина виляет, не едет ровно по дороге, не сразу реагирует на повороты руля, при торможении ведет в какую-либо сторону, указывают на то, что пора обратиться на СТО.

Часто возникает вопрос, стоит ли проверять углы при замене зимних шин на летние, и наоборот. Большинство специалистов уверены, что не нужно, если нет предпосылок к тому, что шины изнашиваются слишком быстро.

Настройка углов нужна после вмешательства в рулевую систему автомобиля, систему подвески и при изменении поведения при движении по ровному участку. Больше о том, как понять что Вашему автомобилю нужен сход-развал, читайте в этой статье.

Варианты установки углов

Необходимости в изменении заводских настроек нет. Однако автовладельцу полезно знать, как положение колёс влияет на управляемость переднеприводного автомобиля.

Первый вариант

При отрицательном касторе колёса максимально сдвигаются назад. В данном случае автомобиль становится более чувствительным к манипуляциям с рулевым колесом. Водителю нужно будет привыкнуть к более требовательной машине. На скоростях превышающих 70 км/час проявится стремление ТС к «рысканию», будет сложнее удержать траекторию на крутых поворотах.

Второй вариант

Кастор «плюсовой», а углы развала и схождения — «в нулях». Руль будет сложно крутить, зато транспортное средство станет более устойчивым на прямой дороге.

Третий вариант

При «плюсовом» касторе развал и схождение ставят в «минус». Физически руль будет сложно крутить, управляемость значительно улучшиться. Такой вариант можно определить как спортивный. Такие настройки при вождении позволяют легче входить в повороты на скорости.

Что учесть, перед посещением СТО?

До того, как записаться на осмотр в СТО лучше перестраховаться, дабы не попасть на некомпетентных мастеров. Для этого стоит прислушаться в следующим советам:

  • Проверьте свой автомобиль самостоятельно на сколько это возможно. Подкачайте колеса, и проверьте как ведет себя ваше авто при движении по прямой. Понаблюдайте за движениями руля и посчитайте, сколько оборотов он совершит в одну и другую сторону. Цифры должны быть равны. Свои наблюдения нужно сообщить мастеру.
  • Сразу уточняйте цены на развал-схождение и что входит в стоимость услуги. Недобросовестные мастера могут сделать только развал или схождение, а состояние кастера и незначительные смещения задней и передней оси не указать в прейскуранте.
  • Постарайтесь задержаться и понаблюдать за работой специалистов.

Подготовительные операции

Опытный мастер сначала проверяет техническое состояние автомобиля, давление в шинах, состояние ходовой части, затем приступает к процессу регулировки колес. Если в ходе осмотра обнаружены поломки, то данная информация сообщается клиенту, так как устранить их нужно до того, как начнётся регулировка.

Важной подготовительной частью является «компенсация биения обода колеса». Такую операцию нужно делать дабы исключить влияние геометрической формы колесного диска, и процесс достаточно длительный.

Далее проводят диагностику геометрии ходовой части с помощью определенных приборов и приступают к регулировке. Данная манипуляция позволяет обнаружить смещение мостов или лонжеронов, неисправности, которые влияют на устойчивость автомобиля и его управляемость, вне зависимости как установлены углы колес.

Параметры настройки развала-схождения задних колёс

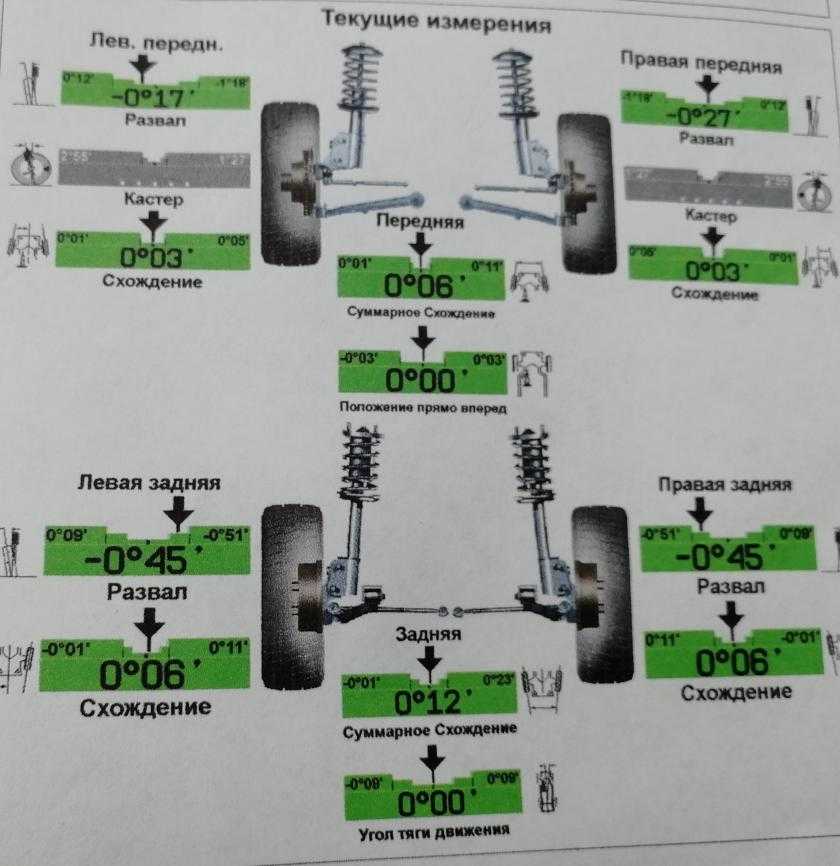

На современном стенде профессионального СТО происходит диагностика и последующая регулировка развала-схождения задних колес по нескольким основным параметрам подвески:

  1. Угол продольного наклона поворотной оси (caster). Это угол между вертикальной линией, которая проходит в центре колеса и проекцией центра шаровых опор на условную параллель продольной оси автомобиля. Разница между колесами одной оси не должна превышать 300.
  2. Передний развал (camber). Это угол, под которым колеса наклонены относительно дорожного полотна. Он измеряется в вертикальной плоскости.
  3. Разность развалов. Измеряет разницу между развалами колес одной оси. Значения свыше 300 устанавливать нельзя, он влияет на маневренность автомобиля и может спровоцировать аварию.
  4. Раздельное переднее схождение (partial toe). Измеряет угол между плоскостью центра колеса и условной продольной осью автомобиля.

Какой стенд развал-схождения выбрать?

На СТО есть компьютерный стенд или лазерный (оптический). Однако, вне зависимости от выбора первого или второго, важно, чтобы развал-схождение делал профессиональный опытный специалист.

Хороший «развальщик» выполнит свою работу качественно на любом стенде, главное его отношение к работе, опыт и навыки в настройке оборудования. Такому человеку можно без опаски доверить ремонт своего автомобиля.

Если рассматривать оптический стенд, то можно отметить его более высокую точность измерения, в отличии от компьютерного аналога. Он проще в использовании и надежнее в эксплуатации. Есть у него минус – это ограниченный функционал: одновременно на стенде можно диагностировать только переднюю или только заднюю ось. При настройке передней оси можно запросто упустить погрешность угла заднего моста. Это требует от мастера большей внимательности.

Угол поворота заднего моста напрямую влияет на угол движения, устойчивость и управляемость машины. Поэтому регулировка на оптическом стенде может быть не точной: руль будет иметь незначительный наклон при езде авто по прямой линии.

Регулировка углов на компьютерном стенде позволяет работать над двумя мостами одновременно. Такой стенд более точен: учитывается расположение обеих осей одновременно относительно оси симметрии автомобиля. Таким образом, опытный мастер может определить нарушение геометрии кузова, определить был ли автомобиль в аварии.

Это особенности современных компьютерных стендов, которые оснащены замкнутым контуром измерения. На многих СТО стоят старые стенды с незамкнутым контуром и старым программным обеспечением. Это тоже важно и может повлиять на качество работ.

3D-стенды

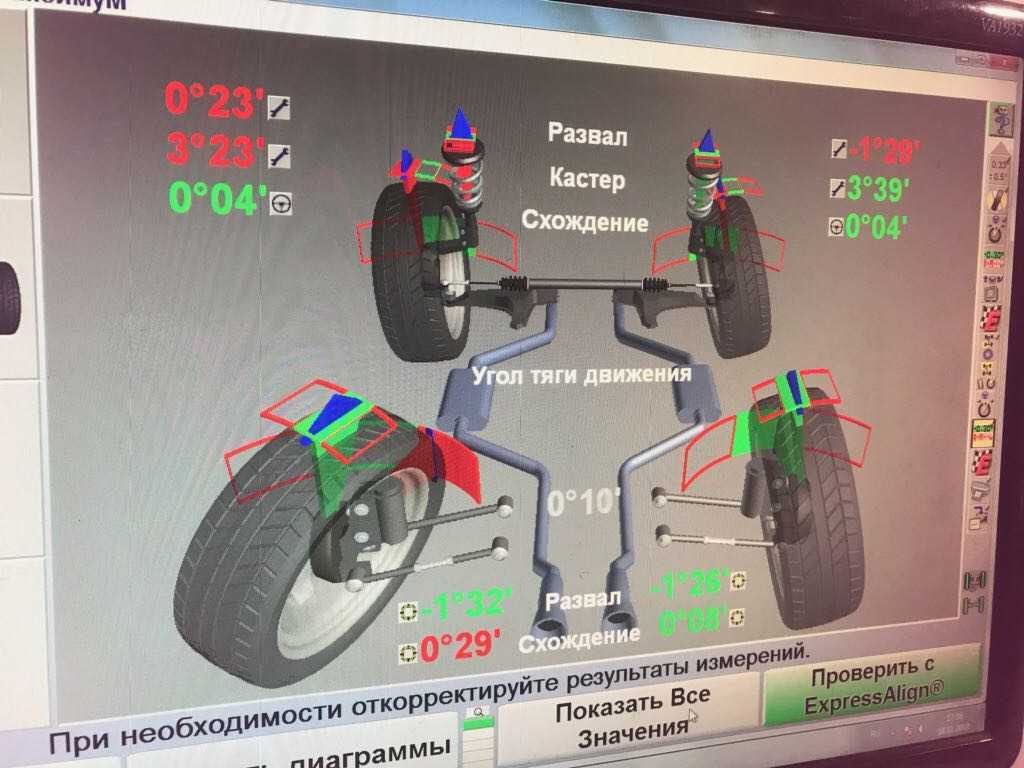

Новейшая технология намного облегчает работу автосервисов. 3D-стенды имеют дополнительные усовершенствования – насадки на колеса, которые считывают информацию с них после прокатывания автомобиля вперед и назад специальными камерами. Полученные данные анализируют и сравниваются с номинальными параметрами.

Вся полученная информация отображается на мониторе компьютера с подсказками по тому, как следует сделать регулировку. Такое оборудование не только ускорило работу мастеров, но и максимально улучшило качество настройки.

Преимущества 3D-стендов для автовладельца

3D-стенды имеют важные преимущества. Они заключаются в высоком качестве измерений, а следовательно, в наиболее точной настройке. Стенд оснащен новейшими базами, которые собраны от всех известных производителей автомобиля. Данная услуга удобна для клиента: на большом экране в режиме онлайн автовладелец может наблюдать за работой мастера, изменением углов регулировки колес. После выполнения работ, владельцу автомобиля выдают распечатку, где прописаны все параметры до и после настройки.

В автосервисе «Елино Авто» Зеленоград, регулировка схода-развала выполняется на одном из самых современных 3D-стендов Hunter американской компании Hunter Engineering.

Сегодня наш стенд является самой продвинутой разработкой компании, занятой в автомобильной промышленности с 1930 года. Официальное программное обеспечение WinAlign, база по автомобилям всех рынков, регулярная поверка, калибровка приборов и технологичность оборудования — все это позволяет максимально быстро проверить углы установки колёс и отрегулировать их с высочайшей точностью.

Заключение

Итак, мы выяснили, что такое развал-схождение. Безусловно, грамотно настроенные углы колес – это важно. Без этого невозможно получить комфортное вождение, нарушается безопасность и другие параметры.

Главное – правильно подобрать СТО, где работают опытные специалисты, а не начинающий оператор. Что касается периодичности прохождения процедуры, рекомендуется данную операцию делать при каждом ТО-2.

РЕМОНТ ЛЮБОЙ СЛОЖНОСТИ В ЗЕЛЕНОГРАДЕ

Обращайтесь в наш автосервис для ремонта, обслуживания и диагностики автомобилей

Для расчета стоимости ремонта, свяжитесь удобным способом

8-499-380-88-24

[email protected]

Как делают сход-развал — Автосервис Траектория Пермь

г. Пермь, ул. Энергетиков 39/2

Сход развал в Перми

  2. org/ListItem»>Автосервис
  3. Услуги автосервиса
  4. Сход развал в Перми
  5. Как делают сход-развал

Те, кто имеет хоть небольшой опыт работы, тот знает, что периодически нужно обращаться в автосервис, чтобы отрегулировать развал — схождение.

Сход-развал, что это такое? Самое простое определение — это углы установки автомобильных колёс

Развал передний (Camber) — это угол наклона колеса по отношению к дорожному покрытию в вертикальной плоскости (угол «альфа»).

Если верхняя часть колеса наклонен а к центру автомобиля, то развал отрицательный, если наружу, то положительный.
Левый и правый развал по величине должны быть максимально приближены друг другу. Разность развалов не должна превышать 30′, т. к. может вызывать увод а/м от прямолинейного движения.

Схождение или сход (TOE) — угол между плоскостью вращения колеса и продольной осью автомобиля.
Схождение способствует правильному положению передних колес при различных скоростях движения и углах поворота автомобиля.
В большинстве случаев схождение регулируется изменением длины боковых рулевых тяг.

Признаки отклонения схождения от нормы: сильный пилообразный износ шин (даже при небольших отклонениях), визг шин в повороте, повышенный расход топлива из-за большого сопротивления качению передних колес (выбег автомобиля намного меньше положенного).

Продольный наклон шкворня (или оси поворота) (CASTER)-— угол между вертикалью и проекцией линии, проходящей через центры шаровых опор, на плоскость, параллельную продольной оси автомобиля.
Он способствует стабилизации передних колес в направлении прямолинейного движения. Ось шаровых или стойки должны стоять под углом как вилка на мотоцикле.
Характерные признаки отклонения величины угла от нормы: увод автомобиля в сторону при движении, разные усилия на рулевом колесе при левом и правом поворотах, односторонний износ протектора, визг шин на поворотах.

Поперечный наклон шкворня (KING-PIN) — это угол наклона оси поворота (шкворня) колеса (a-b) в поперечной плоскости при виде спереди.
Задается конструкцией поворотного кулака (на рисунке зеленый) и не регулируется.

Прилежащий угол (на рисунке α + β) — суммарный угол развала и поперечного наклона шкворня.

Плечо обкатки (на рисунке А) — это расстояние от линии пересечения центральной плоскости вращения колеса с опорной поверхностью до точки пересечения оси поворота колеса с этой же поверхностью.
Если точка пересечения оси поворота колеса с дорогой лежит с внутренней стороны от плоскости вращения колеса, то плечо обкатки положительное, с наружной — отрицательное.

Смещение оси (SET-BACK) — это угол, образованный линией, перпендикулярной продольной линии симметрии автомобиля и линии, проходящей через (переднюю или заднюю) ось, соединяющую центры колёс.
Например, на передней оси оно возникает при неверной регулировке продольного угла наклона оси колёс (Caster-а).

Смещение оси положительно, когда правое колесо впереди (согласно направлению движения) относительно левого колеса.

Оно отрицательно, когда правое колесо позади (согласно направлению движения) относительно левого колеса.
Смещение заднего моста вы могли наблюдать на «Волгах», машина едет как бы боком (кстати на «Волге» это происходит когда ослабевает одна стремянка и мост одной стороной перемещается по рессоре вперед или назад).

Линия осевого давления (THRUST LINE) — линию осевого давления (направление тяги) можно упрощенно понимать, как перпендикуляр к задней оси. Это несколько упрощённое понятие, так как не принимаются во внимание углы установки самих задних колёс.
Угол осевого давления или угол движения – это угол между осью симметрии автомобиля и направлением тяги.
Направление усилия на заднюю ось, называемое осевой нагрузкой, определяется схождением задних колес.

Линия осевого давления определяется разницей между продольной осью симметрии автомобиля и осевыми нагрузками.
Если угол осевого давления не равен «0», то передние колеса стремятся поворачиваться в одинаковом направлении, как и задние колеса, стремясь выправить траекторию движения автомобиля в прямую линию. Как следствие, кузов будет направляться под углом к направлению движения.

Угол осевой нагрузки отрицателен, когда осевая нагрузка направлена влево к водителю, и положителен – при направлении вправо от водителя.
Угол движения должен быть равен «0» для автомобилей с правильно отрегулированными углами установки задних колёс. Угол движения (более 20′) может говорить также о нарушении геометрии кузова.

Клиренс — высота дорожного просвета.

 Рекомендуется перед посещением сход-развала убедиться, что давление в шинах соответствует норме (на иномарках- табличка на левой двери или стойке), износ протектора на левом и правом колесах примерно одинаков, отсутствует люфт в подшипниках и рулевом управлении, колесные диски не деформированы.

Обслуживание авто. Прайс Сход — развал
Наименование   Отечественные Иномарки седан Джип Кроссовер
Сход-развал (две оси) от — 1400 1400
Сход-развал (одна ось) от 800
800		 800
Сход-развал (одна ось) джип, нива от 1000 1000
