Такты работы четырехтактного двигателя: Двигатель внутреннего сгорания — урок. Физика, 8 класс.

Принцип работы двухтактного и четырехтактного бензинового двигателя, конструктивные и другие отличия

Цикл работы двигателя, рабочие такты

Появившиеся очень давно двигателя внутреннего сгорания как работающие на бензине, так и дизельном топливе, и применяемые сейчас, делятся на два вида:

1. Двухтактные;
2. Четырехтактные.

Как видено из названия сводится различие принципа функционирования двигателя в количестве тактов – движений поршня, за которые он выполняет определенный цикл работ.

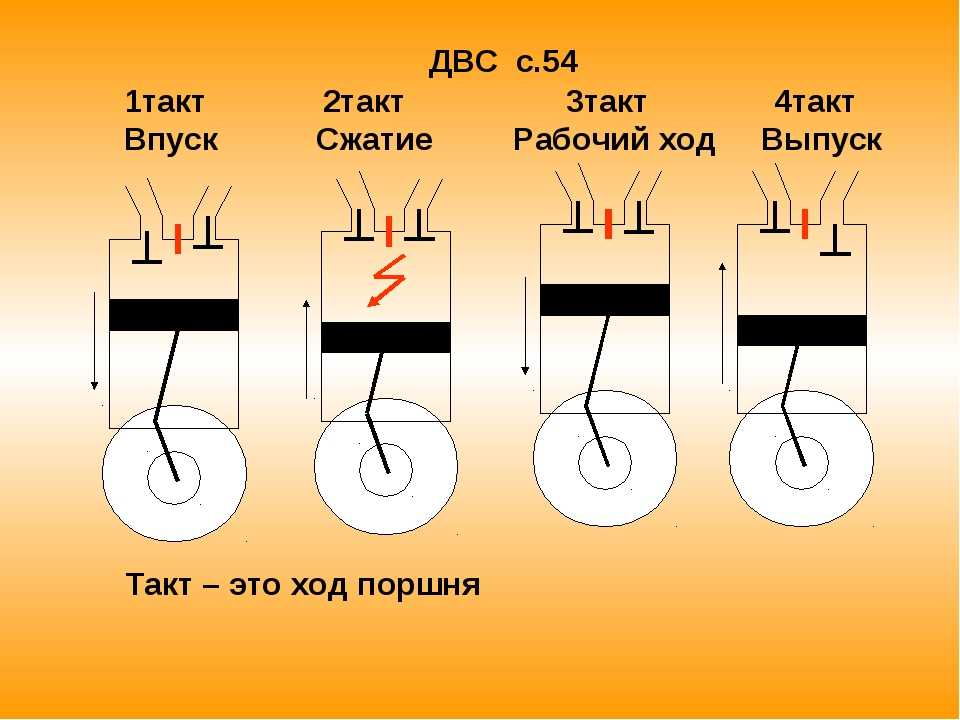

Для четырехтактного двигателя определено 4 такта в результате которых один поршень выполняет полный цикл – впуск, сжатие, рабочий ход и выпуск.

В каждом из этих циклов в цилиндре двигателя выполняются определенные процессы. Все они направлены на достижение одной цели – обеспечение преобразования энергии сгорания топлива во вращение коленчатого вала.

Так, при такте впуска в цилиндр подается горючая смесь, состоящая из топлива и воздуха, без которого процесс горения невозможен. Причем образование и подача этой смеси у бензинового и дизельного двигателя отличаются.

Далее идет такт сжатия

, при котором поступившая смесь сжимается в объеме. Делается это для того, чтобы в меньшем объеме образовалось больше горючей смеси.

Уменьшение объема позволяет при следующем такте обеспечить более высокое КПД при сгорании топлива.

Рабочий ход

– единственный из всех тактов, при нем энергия отдается, а не забирается и для него существуют все остальные такты.

После сжатия происходит воспламенение смеси, у бензиновых двигателей – за счет искры, проскакиваемой между электродами свечи накаливания, у дизелей – за счет высокого давления, при котором смесь нагревается настолько, что воспламеняется.

При воспламенении смеси выделяется энергия, которая воздействует на поршень, заставляя его двигаться вниз, при этом выделенная от сгорания энергия передается поршнем на коленвал посредством шатуна.

Выпуск

– такт, направленный на очистку полости цилиндра от продуктов горения. После очистки цикл повторяется вновь.

Из всего вышесказанного выходит, что один цикл движения поршня в цилиндре направлен только на получение одного такта – рабочего хода, все остальные такты только помогают получить его, причем для их выполнения задействуется часть энергии, которую отдает такт рабочего хода.

Каждый такт двигателя соответствует определенному движению поршня в цилиндре.

Существуют две крайние точки положения поршня, получивших название мертвых точек.

Одна из них верхняя – выше поршень уже подняться в цилиндре не может, а вторая – нижняя, при которой он ниже не опускается.

Обеспечиваются эти точки кривошипом коленчатого вала, к которому поршень присоединен шатуном.

При движении поршня от одной точки к другой, а затем наоборот, и выполняются такты. То есть, при движении поршня от нижней точки (НМТ

) к верхней (
ВМТ
) могут выполняться два такта – сжатие и выпуск, а при движении наоборот – впуск и рабочий ход.

Имея представление о тактах, можно говорить и о типах двигателей, а их два – 2-тактный и 4-тактный.

У каждого из этих двигателей цикл производится по-разному, что влияет на их конструкцию и многие другие параметры и характеристики.

Применение в настоящее время

Четырёхтактные двигатели бывают бензиновыми и дизельными. Применяются эти двигатели на транспортных или стационарных энергоустановках. Использовать такой двигатель рекомендуется в случаях, когда есть возможность регулировать соотношение оборотов, мощности и крутящего момента.

Например, если двигатель, работает в паре с электрогенератором, то нужно выдерживать нужный диапазон оборотов. А при использование промежуточных передач, четырёхтактный двигатель можно адаптировать к нагрузкам в достаточно широких пределах. То есть использовать в автомобилях.

Вернёмся к истокам его создания. В группе изобретателя Отто работал очень талантливый инженер Готлиб Даймлер, он понял что значит четырехтактный двигатель, его перспективы развития, и предложил на базе четырёхтактного двигателя построить автомобиль. Но шеф не посчитал нужным что-то менять в двигателе, и Даймлер, увлеченный своей идеей, покинул мэтра.

И через некоторое время, вместе с другим энтузиастом Карлом Бенцом в 1889 году создали автомобиль, который приводился в движение именно бензиновым четырехтактным двигателем внутреннего сгорания изобретателя Отто.

Эта технология с успехом используется и сегодня. В случаях, когда силовая установка работает на переходных режимах или режимах со снятием частичной мощности ‒ она незаменима, так как обеспечивает стабильную устойчивость процесса.

Теперь, дорогой друг, ты в общих чертах знаешь что значит четырехтактный двигатель, где он используется. Теперь ты стал на голову выше. Но не скупись полученой информацией, поделись с друзьями. К твоим услугам кнопки социальных сетей.

Да и подписаться можно на наш блог, чтобы всегда быть в курсе интересного материала, а его всегда много и будет еще больше.

До новых встреч!

4 тактный двигатель является поршневым мотором внутреннего сгорания. В этих агрегатах рабочий процесс всех цилиндров занимает два кругооборота коленчатого вала. Два кругооборота коленчатого вала также можно охарактеризовать как четыре поршневых такта, от чего и произошло название четырехтактный двигатель.

Начиная с середины двадцатого века четырехтактный двигатель является самым распространенным видом поршневых моторов внутреннего сгорания.

Конструкция и принцип работы 2-тактного двигателя

2-тактный двигатель нашел наибольшее распространение на малой технике (бензопилы, мотокосы), мотоциклах.

Когда-то существовали даже дизельные 2-х тактные двигатели, устанавливаемые на грузовики, к примеру, МАЗ-200.

Интересно, что описанные выше такты у любого двухтактного двигателя никуда не делись, просто они были совмещены.

В итоге это позволяет сократить полный цикл всего в один оборот колен. вала.

Так, при движении поршня от НМТ

производится сразу два такта – выпуск и сжатие, а при движении от ВМТ – впуск и рабочий ход.

Достигнуть этого всего возможно при использовании окон в цилиндрах, через которые производится засасывание и перекачивание топливной смеси, а также отвод продуктов горения.

Открытие и закрытие этих окон обеспечивается самим поршнем. Чтобы соблюдалась правильность работы механизма, окна располагаются на разных уровнях в стенках цилиндра.

Чтобы было более понятно, возьмем двигатель мотоцикла «ИЖ Планета 5».

Данный мотоцикл укомплектован одноцилиндровым двухтактным мотором.

Цилиндр располагается поверх корпуса двигателя, охлаждение его воздушное, поэтому у него по окружности располагаются ребра охлаждения.

С одной стороны, к цилиндру прикреплен патрубок, идущий от карбюратора, по нему в цилиндр поступает горючая смесь.

Напротив, этого патрубка устанавливается труба отвода отработанных газов.

Вверху цилиндр прикрывает головка, в которой размещена свеча накаливания.

Внутри цилиндра располагается поршень, связанный с кривошипом коленчатого вала через шатун. Далее уже он связан со сцеплением и трансмиссией, но это пока неважно.

Для подачи топлива в надпоршневое пространство в двухтактном двигателе задействовано и подпоршневое пространство.

Читайте также:  Топливная система скутера. Система питания. двигатель. мир скутеров. модели, выбор, тюнинг, ремонт и вождение. компания мото-вело, г. коломна, московская область, куплю, мотовелозапчасти, мото, вело,

При движении поршня вверх в подпоршневом пространстве создается разряжение, в которое засасывается топливовоздушная смесь через впускное окно.

Подача же из подпоршневого пространства в надпоршневое производится от избыточного давления, которое возникает при движении поршня вниз.

Подача топлива производится через перепускное окно. Выпуск продуктов горения проходит через выпускное окно.

Теперь как все это работает.

Начнем с движения поршня к ВМТ. Находясь в НМТ, поршень обеспечивает открытие перепускного и выпускного окон. Избыточное давление в подпоршневом пространстве выталкивает горючую смесь в надпоршневое пространство.

Двигаясь вверх, поршень перекрывает открытые окна, в результате чего камера сгорания становится герметичной.

Доходя до ВМТ, поршень сжимает смесь далее подается искра от свечи накаливания, которая установлена в головке цилиндра.

В это время, поршень двигаясь вверх, открывает впускное окно, через которое смесь поступает в подпоршневое пространство. То есть получается, что в одном такте – движении поршня от НМТ к ВМТ происходит два действия: вначале впуск топлива, затем – сжатие.

После воспламенения топлива, выделенная при этом энергия толкает поршень вниз.

Двигаясь вниз он от ВМТ, поршень открывает сначала выпускное окно. При сгорании объем продуктов горения значительно увеличивается, поэтому они сразу начинают вырываться через это окно.

Получается, что при движении поршня вниз вначале выполняется рабочий ход, а после открытия выпускного окна – еще и такт выпуска.

Дальше при движении поршня вниз, он открывает перепускное окно и топливо начинает поступать в надпоршневое пространство – цикл начинает повторяться, при этом на выполнение всего цикла понадобилось только движение поршня сначала вверх, а затем вниз, что соответствует одному обороту колен. вала.

Выпуск — четырёхтактный двигатель

После НМТ такта рабочего хода поршня четырёхтактного двигателя открывается выпускной клапан, и поднимающийся поршень вытесняет отработанные газы из цилиндра двигателя. При достижении поршнем ВМТ выпускной клапан закрывается и четырёхтактный цикл начинается сначала.

Необходимо также помнить, что следующий процесс (например, впуск), необязательно должен начинаться в тот момент, когда закончится предыдущий (например, выпуск). Такое положение, когда открыты сразу оба клапана (впускной и выпускной), называется перекрытием клапанов. Перекрытие клапанов необходимо для лучшего наполнения цилиндра/-ов горючей смесью, а также для лучшей очистки цилиндра/-ов четырёхтактного двигателя от отработанных газов.

Четырехтактный двигатель скутера: 1 — цилиндр с головкой 2 — крышка головки цилиндра 3 — карбюратор 4 — впускной патрубок 5 — электростартер.

Для ещё большей наглядности посмотри видеоролик, наглядно показывающий работу четырёхтактного двигателя. На этом видео демонстрируется автомобильный четырёхцилиндровый шестнадцатиклапанный (то есть, в каждом цилиндре по два впускных и выпускных клапана, для лучшей продувки) двигатель, однако сути это не меняет.

В двухтактных двигателях все рабочие циклы (процессы впуска топливной смеси, выпуска отработанных газов, продувки) происходят в течении одного оборота коленвала (а не двух, как в четырёхтактных) за два (а не четыре) основных такта. У двухтактных двигателей отсутствуют клапаны (как в четырехтактных ДВС), их роль выполняет сам пoршень, который в процессе перемещения то закрывает, то открывает впускные, выпускные и продувочные окна. Поэтому двухтактный двигатель более прост в конструкции.

Мощность двухтактного двигателя при одинаковых размерах цилиндра и частоте вращения вала теоретически в два раза больше четырехтактного за счет большего в 2 раза числа рабочих тактов. Однако неполное использование хода поршня двухтактного двигателя для расширения, худшее освобождение цилиндра от остаточных газов и затраты части вырабатываемой мощности на продувку приводят практически к увеличению мощности только на 60 — 70%.

Итак, рассмотрим конструкцию двухтактного ДВС, показанную на рисунке 1:

Двухтактный двигатель состоит из картера, в который на подшипниках с двух сторон установлен коленчатый вал и цилиндр.

Смазка всех трущихся поверхностей и подшипников внутри двухтактных двигателей происходит за счёт топливной смеси, — смеси бензина и масла в определённой пропорции. Из рисунка 1 видно, что топливная смесь (желтый цвет) попадает и в кривошипную камеру двухтактного двигателя (полость, где закреплен и вращается коленчатый вал), и в цилиндр. Смазки там нигде нет, а если бы и была, то смылась бы топливной смесью. Вот по этой причине масло и добавляют в определенной пропорции к бензину. Тип масла используется специальный, именно для двухтактных двигателей. Оно должно быть способно выдерживать высокие температуры и, сгорая вместе с топливом, оставлять минимум зольных отложений, то есть нагара.

Теперь о принципе работы. Весь рабочий цикл в двухтактных двигателях осуществляется за два такта.

Принцип работы 4-тактного двигателя

Теперь о принципе работы 4-тактных двигателей. Опять же возьмем одноцилиндровый двигатель мотоцикла, но на этот раз «Honda CB 125E».

У этого мотора тоже цилиндр расположен над картером и имеет воздушное охлаждение.

Внутри цилиндра установлен поршень, связанный с коленвалом посредством шатуна. Сверху цилиндр закрыт головкой.

Конструктивной особенностью этого двигателя является наличие механизма, который обеспечивает подачу смеси и отвод продуктов горения – газораспределительный механизм.

Установлен у этого мотора он в головке блока. Суть работы этого механизма – своевременное открытие впускного и выпускного окон, которые закрыты клапанами.

Работает все по такому принципу. Вначале – такт впуска. Чтобы обеспечить этот такт, поршень должен двигаться от ВМТ вниз. При этом клапан открывает впускное окно, через которое разрежением засасывается топливо в цилиндр.

После достижения НМТ впускное окно клапаном закрывается, поршень в это время начинает двигаться вверх, начинается такт сжатия.

При этом такте оба окна закрыты, цилиндр полностью герметичен, а поршень при движении вверх сжимает горючую смесь, поступившую ранее.

При подходе поршня к ВМТ, когда смесь по максимуму сжата, производится ее воспламенение от искры свечи.

Избыточное давление при сгорании заставляет двигаться поршню вниз – происходит рабочий ход, при котором окна тоже остаются закрытыми.

После достижения НМТ, поршень начинает движение вверх, в этот момент клапан открывает выпускное окно и поршень выталкивает через него продукты горения.

В результате получается, что для выполнения тактов впуска и сжатия нужен один оборот колен. вала, а для рабочего хода и выпуска – еще один оборот.

Это были принципы работ 2-тактного и 4-тактного двигателей на примере мотоциклов.

Эти принципы используются на всех двигателях внутреннего сгорания – от моторчика авиамодели до мощного 12-цилиндрового мотора танка.

Из чего состоит двигатель

Чтобы понять принцип работы, познакомимся с основными составляющими движка:

• блок цилиндров;
• кривошипно-шатунный механизм (включает коленвал, поршни, шатуны) ‒ он необходим для преобразования поступательно-возвратных движений поршня во вращательное движение коленвала;
• головка блока вместе с газораспределительным механизмом, который открывает впускные и выпускные клапаны, для того чтобы поступала рабочая смесь и выходили отработавшие газы. ГРМ может включать один или более распредвалов, которые состоят из кулачков для толкания клапанов, самих клапанов и клапанных пружин. Для стабильной работы четырехтактного движка существует ряд вспомогательных систем:
• система зажигания ‒ для поджига горючей смеси в цилиндрах;
• впускная система ‒ для подачи воздуха и рабочей смеси в цилиндр;
• топливная система ‒ для непрерывной подачи топлива, получения смеси воздуха и горючего;
• система смазки – для смазки трущихся деталей, а также одновременного удаления продуктов износа;
• выхлопная система – для удаления отработанных газов из цилиндров, снижения токсичности выхлопа;
• система охлаждения – для поддержки оптимальной температуры движка.

Конструктивные особенности

Помимо различий в принципе работы у этих моторов еще и существуют конструктивные особенности.

2-тактный двигатель конструктивно проще. Механизм газораспределения – это дополнительное оснащение мотора, которое усложняет конструкцию.

У 2-тактного мотора этот механизм отсутствует и его роль выполняет поршень, открывая и закрывая те или иные окна.

Помимо этого, данный двигатель не нуждается в системе смазки. Обусловлено это тем, что в процессе работы задействовано и подпоршневое пространство, где располагается колен. вал.

Но поскольку кривошипно-шатунный механизм требует смазки, то у этого двигателя она производится вместе с топливом, то есть моторное масло добавляет в топливо, и при поступлении топлива в это пространство, имеющееся масло смазывает механизм.

У 4-тактных двигателей конструкция включает и механизм газораспределения, и отдельную систему смазки.

Это значительно усложняет конструкцию, однако эти двигателя являются более приоритетными, чем двухтактные из-за ряда эксплуатационных недостатков последних.

4-тактный двигатель: описание преимуществ

Четырехтактный силовой агрегат обладает несомненными преимуществами:

• экономичным расходом топлива;
• надежностью конструкции;
• легкостью в обслуживании;
• устойчивой работой;
• высокой длительностью ресурса;
• отсутствием повышенных шумовых эффектов.

К одному из основных достоинств устройства четырехтактного силового агрегата относится оригинальное расположение коленчатого вала в ванне, содержащей машинное масло для 4-тактных двигателей. В то время как в двухтактных моторах смазывание трущихся поверхностей происходит за счет смешивания специального машинного масла с топливом.

Благодаря улучшенной конструкции 4-тактный двигатель имеет небольшое количество нагара в поршнях и в глушителе, что дает возможность существенно уменьшить вредность выхлопных газов.

Эксплуатационные показатели

Теперь об эксплуатационных показателях.

Литровая мощность.

Во многом 2-тактные двигатели по этим показателям лучше. Сказывается затраченная и полученная энергия на осуществление одного рабочего цикла.

У 2-тактного двигателя каждый оборот – это один полный цикл, что обеспечивает больший показатель литровой мощности – отношению объема цилиндра к выходной мощности. В среднем литровая мощность 2-тактного мотора выше, чем у 4-тактного в 1,5 раза.

Удельная мощность.

Еще один показатель, по которому 2-тактный мотор превосходит 4-тактный – это удельная мощность.

Данный показатель характеризует отношение выходной мощности к общей массе двигателя.

Проигрывая в мощностных показателях, 4-тактный двигатель лучше по показателям расхода топлива.

У него подача смеси происходит дозировано, через впускное окно, при этом выпускное – закрыто.

У 2-тактного же мотора существует момент, когда выпускное и перепускное окна оказываются открытыми, при этом поступающее топливо частично выходит через выпускное окно вместе с продуктами горения, то есть, часть топлива не участвует в процессе, а просто вылетает в атмосферу.

Особенности работы системы смазки четырехтактного мотора

В конструкцию четырехтактного силового агрегата включен масляный картер с поддоном, в котором постоянно находится смазочная жидкость на определенном уровне. При помощи масляного насоса моторная смазка поступает в систему и распределяется по внутренним поверхностям стенок цилиндров.

Тонкая масляная пленка существенно уменьшает силу трения контактирующих подвижных элементов. Кольца маслосъемные тщательно отводят моторное масло от камеры сгорания.

Благодаря меньшим нагрузкам, испытываемым 4-тактным двигателем, обеспечивается систематическое поступление смазочного материала в требуемых объемах на трущиеся поверхности рабочих деталей и узлов. За счет этого ресурс двигателя существенно увеличивается. Полную замену машинного масла следует производить один раз в сезон.

Чтобы предотвратить возможные утечки моторного масла из ДВС во время эксплуатации силового агрегата, необходимо регулярно замерять количество смазочной жидкости в картере при помощи специального маслозамерного щупа.

На современных моделях автомобилей производители устанавливают специальные контрольные датчики, при помощи которых производятся проверка уровня машинной смазки и незамедлительное информирование водителя о потребности полной замены смазочного материала.

чем отличается от двухтактного, принцип работы и индикаторная диаграмма

В числе процессов, характеризующих работу мощных и производительных машин и механизмов, следует отметить рабочий цикл четырехтактного двигателя. Это совокупность процессов, повторяющихся в определенной последовательности, во время которых цилиндр наполняется рабочей смесью, после чего происходит ее сжатие и воспламенение. Газы, образовавшиеся при сгорании, расширяются, а затем – удаляются из цилиндра.

Содержание

• 0.1 Рабочий цикл четырехтактного двигателя
• 0.2 Двухтактный двигатель – особенности работы
• 0.3 Рабочий цикл двухтактного двигателя – достоинства и недостатки
• 1 Рабочий цикл карбюраторного четырехтактного двигателя
  • 1.1 Такт впуска
  • 1.2 Такт сжатия
  • 1.3 Такт расширения
  • 1.4 Такт выпуска
• 2 Как работает четырехтактный двигатель
• 3 От чего зависит мощность четырехтактного ДВС
• 4 Принцип работы
• 5 Особенности работы двухтактных моторов
• 6 Применение в настоящее время
• 7 Индикаторная диаграмма 4 х тактного дизельного двигателя

Рабочий цикл четырехтактного двигателя

Рабочим циклом двигателя называется периодически повторяющийся ряд последовательных процессов, протекающих в каждом цилиндре двигателя и обусловливающих превращение тепловой энергии в механическую работу.

Если рабочий цикл совершается за два хода поршня, т. е. за один оборот коленчатого вала, то такой двигатель называется двухтактным. В настоящее время двухтактные двигатели на автомобилях не применяют, а используют лишь на мотоциклах и как пусковые двигатели на тракторах. Это связано прежде всего с тем, что они имеют сравнительно высокий расход топлива и недостаточное наполнение горючей смеси из-за плохой очистки цилиндров от отработавших газов.Автомобильные двигатели работают, как правило, по четырехтактному циклу, который совершается за два оборота коленчатого вала или четыре хода поршня и состоит из тактов впуска, сжатия, расширения и выпуска. В карбюраторном четырехтактном одноцилиндровом двигателе рабочий цикл происходит следующим образом.

Такт впуска

Поршень находится в в.м.т. и по мере вращения коленчатого вала (за один его полуоборот) перемещается от в.м.т. к н.м.т. При этом впускной клапан открыт, а выпускной клапан закрыт. При движении поршня вниз объем над ним увеличивается, поэтому в цилиндре создается разряжение, равное 0,07—0,095 МПа, в результате чего свежий заряд горючей смеси, состоящей из паров бензина и воздуха, засасывается через впускной трубопровод в цилиндр. От соприкосновения свежего заряда с нагретыми деталями в конце такта впуска он имеет температуру 75—125 °С.

Степень заполнения цилиндра свежим зарядом характеризуется коэффициентом наполнения, который для высокооборотных карбюраторных двигателей находится в пределах 0,65—0,75. Чем выше коэффициент наполнения, тем большую мощность развивает двигатель.

Такт сжатия

После заполнения цилиндра горючей смесью при дальнейшем вращении коленчатого вала поршень перемещается от н.м.т. к в.м.т. Впускной клапан закрывается, а выпускной закрыт. По мере сжатия горючей смеси температура и давление ее повышаются. В зависимости от степени сжатия давление в конце такта сжатия может составлять 0,8—1,5 МПа, а температура газов 300— 450 °С.

Такт расширения, или рабочий ход

В конце такта сжатия горючая смесь воспламеняется от электрической искры, возникающей между электродами свечи, и быстро сгорает, в результате чего температура и давление образующихся газов резко возрастают, поршень при этом перемещается от в. м.т. к н.м.т. Максимальное давление газов на поршень при сгорании для карбюраторных двигателей находится в пределах 3,5—5 МПа, а температура газов 2100—2400 °С.

При такте расширения шарнирно связанный с поршнем шатун совершает сложное движение и через кривошип передает вращение коленчатому валу. При расширении газы совершают полезную работу, поэтому ход поршня при этом такте коленчатого вала называют рабочим ходом. В конце рабочего хода поршня давление в цилиндре снижается до 0,3—0,75 МПа, а температура — до 900—1200 °С.

Такт выпуска

Коленчатый вал через шатун перемещает поршень от н.м.т. к в.м.т. При этом выпускной клапан открыт и продукты сгорания выталкиваются из цилиндра в атмосферу через выпускной трубопровод. В начале процесса выпуска продуктов сгорания давление в цилиндре значительно выше атмосферного, но к концу такта оно падает до 0,105—0,120 МПа, а температура газов в начале такта выпуска составляет 750— 900 °С, понижаясь к его концу до 500—600 °С. Полностью очистить цилиндры двигателя от продуктов сгорания практически невозможно (слишком мало времени), поэтому при последующем впуске свежей горючей смеси она перемешивается с остаточными отработавшими газами и называется рабочей смесью.

Коэффициент остаточных газов характеризует степень загрязнения свежего заряда отработавшими газами и представляет собой отношение массы продуктов сгорания, оставшихся в цилиндре, к массе свежей горючей смеси. Для современных карбюраторных двигателей коэффициент остаточных газов находится в пределах 0,06—0,12.По отношению к рабочему ходу такты впуска, сжатия и выпуска являются вспомогательными.

Двухтактный двигатель – особенности работы

Весь цикл работы двухтактного двигателя происходит за один оборот коленвала. Это позволяет на выходе получать приблизительно в 1,4-1,8 раз большую мощность, с того же рабочего объема, имея те же самые обороты двигателя. Разумеется, коэффициент полезного действия у таких агрегатов значительно ниже, чем у тех же 4 тактных моделей. Это используется при создании тяжелых и низкооборотных двигателей судов. Здесь они напрямую соединяются с гребным валом. Нашли свое применение такие модели и в мотоциклах.

Это так же приводит к тому, что модели, работающие в 2 такта, очень сильно греются. Здесь выделятся большая тепловая энергия. В некоторых случаях приходится подключать к ним дополнительное охлаждение, чтобы агрегат всегда находился в работоспособном состоянии. Однако, можно выделить и плюс подобной технологии. Ввиду того, что работа поршня ограничивается 2 тактами, он совершает гораздо меньше движений за единицу времени, поэтому потери на трение минимальны. Это напрямую отражается на износе основных рабочих деталях двухтактного двигателя.

Еще одной актуальной проблемой для данной модели является тот факт, что постоянно нужно искать компромисс между потерями свежего заряда и качеством продувки. Да, принцип работы заставляет ведущих инженеров и техников трудится над созданием универсальной системы, которая бы сводила к минимуму потери. 4 тактный двигатель вытесняет отработанные газы в тот момент, когда его поршень находится в верхней мертвой точке. Здесь ситуация коренным образом меняется. Вся отработка вылетает в трубу в тот момент, когда цилиндр практически полностью свободен, то есть этот процесс захватывает его объем полностью. Качество обдува играет в этом очень важную роль.

Именно поэтому не всегда удается разделить свежую рабочую смесь от выхлопных газов. В любом случае они будут смешиваться. Особенно отчетливо такая проблема выделяется у карбюраторных моделей моторов, которые напрямую подают готовое к работе горючее в цилиндр. Естественно, в данном случае стоит говорить о большем количестве используемого воздуха. Отсюда возникает необходимость применения сложных по структуре и составу воздушных фильтров. 4 тактный двигатель обделен этим недостатком.

Принцип работы данной модели двигателя говорит о том, что его применение может быть ограничено ввиду особенностей конструкции и большого количества потерь. Однако от 2 тактов еще никто не отказывается, создавая все больше устройств на его основе.Стоит отметить, что сегодня на рынке представлено множество различных механизмов, которые используют как 4 тактный двигатель внутреннего сгорания, так и двухтактный. Кстати, тот экземпляр, о котором мы решили поговорить сегодня, может иметь не только простейшее строение, в некоторых механизмах используются достаточно сложные его варианты.

Рабочий цикл двухтактного двигателя – достоинства и недостатки

Самое главное преимущество двухтактных двигателей – более высокая, по сравнению с четырехтактными, литровая мощность. Дело здесь в том, что при равном количестве цилиндров и количестве оборотов коленчатого вала в минуту, каждый цилиндр совершает рабочий ход вдвое чаще. При этом, за счет того, что фактический рабочий ход двухтактного двигателя короче (он укорочен за счет процессов газообмена), реально объем двигателя увеличивается на 50-60%!

Не менее важное преимущество – компактность. Благодаря этому качеству двухтактные двигатели нашли широкое применение не только в небольших транспортных средствах наподобие снегоходов, но и в садовой технике, а также инструментах (к примеру, в бензопилах). Кроме того, отсутствие газораспределительного механизма заметно делает конструкцию проще и дешевле в производстве.Есть у двухтактных ДВС и существенные недостатки. Они расходуют больше топлива впустую, так как при открытии выпускного окна в систему выхлопа попадает часть несгоревшей смеси. Система смазки классического двухтактного мотора крайне примитивна – бензин смешивается с маслом заранее, и оба эти вещества попадают в камеру сгорания одновременно. Обусловлено это тем, что организовать масляную ванну в картере невозможно – картер участвует в процессе газообмена.

В результате масло, не пошедшее на смазывания стенок цилиндра, сгорает вместе с топливом. Ресурс двухтактного двигателя также значительно меньше, главным образом, за счет высоких оборотов коленвала. По этой причине в двигателях этого типа применяется только специальное высококачественное масло, разработанное для применения в двухтактных двигателях. Экологические параметры также оставляют желать лучшего: в выхлопе, из-за особенностей газораспределения, содержится большое количество СО и СН.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Pinterest, Yandex Zen, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

Рабочий цикл карбюраторного четырехтактного двигателя

Рассмотрим подробно каждый такт цикла.

Такт впуска

Поршень 4 движется от в.м.т. к н.м.т. Над ним в полости цилиндра 1 создается разрежение. Впускной клапан 6 при этом открыт, цилиндр через впускную трубу 7 и карбюратор 8 сообщается с атмосферой. Под влиянием разности давлений воздух устремляется в цилиндр. Проходя через карбюратор, воздух распыливает топливо и, смешиваясь с ним, образует горючую смесь, которая поступает в цилиндр. Заполнение цилиндра 1 горючей смесью продолжается до прихода поршня в н.м.т. К этому времени впускной клапан закрывается.

Такт сжатия

При дальнейшем повороте коленчатого вала 10 поршень движется от н.м.т. к в.м.т. В это время впускной 6 и выпускной 3 клапаны закрыты, поэтому поршень сжимает находящуюся в цилиндре рабочую смесь. В такте сжатия составные части рабочей смеси хорошо перемешиваются и нагреваются. В конце такта сжатия между электродами свечи 5 возникает электрическая искра, от которой рабочая смесь воспламеняется. В процессе сгорания топлива выделяется большое количество теплоты, давление и температура газов повышаются.

Такт расширения

Оба клапана закрыты. Под давлением расширяющихся газов поршень движется от в.м.т. к н.м.т. (рисунок в) и при помощи шатуна 9 вращает коленчатый вал 10, совершая полезную работу.

Такт выпуска

Когда поршень подходит к н.м.т., открывается выпускной клапан 3 и отработавшие газы под действием избыточного давления начинают выходить из цилиндра в атмосферу через выпускную трубу 2. Далее поршень движется от н.м.т. к в.м.т. (рисунок г) и выталкивает из цилиндра отработавшие газы.

Далее рабочий цикл повторяется.

Рисунок. Рабочий цикл одноцилиндрового четырехтактного карбюраторного двигателя: а — такт впуска; б — такт сжатия; в — такт расширения; г — такт выпуска; 1 — цилиндр, 2 — выпускная труба; 3 — выпускной клапан; 4 — поршень; 5 — искровая зажигательная свеча; 6 — впускной клапан; 7 — впускная труба; 8 — карбюратор; 9 — шатун; 10 — коленчатый вал.

Как работает четырехтактный двигатель

Конструктивно рабочий цикл типового четырехтактного агрегата обеспечивается работой следующих элементов:

• цилиндр;
• поршень — выполняет возвратно-поступательные движения внутри цилиндра;
• клапан впуска — управляет процессом подачи топливовоздушной смеси в камеру сгорания;
• клапан выпуска — управляет процессом выброса отработавших газов из цилиндра;
• свеча зажигания — осуществляет воспламенение образовавшейся топливовоздушной смеси;
• коленчатый вал;
• распределительный вал — управляет открытием и закрытием клапанов;
• ременной или цепной привод;
• кривошипно-шатунный механизм — переводит движение поршня во вращение коленчатого вала.

Рабочий цикл четырехтактного двигателя

Рабочий цикл такого механизма состоит из четырех тактов, в ходе которых реализуются следующие процессы:

1. Впуск (нагнетание топлива и воздуха). В начале цикла поршень находится в ВМТ. В момент, когда коленвал начинает вращаться, он воздействует на поршень и переводит его в НМТ. Это приводит к образованию разрежения в камере цилиндра. Распредвал воздействует на клапан впуска, постепенно открывая его. Когда поршень оказывается в крайнем положении клапан полностью открыт, в результате чего происходит интенсивное нагнетание топлива и воздуха в камеру цилиндра.
2. Сжатие (увеличение давления горючей смеси). На втором этапе поршень начинает обратное перемещение к верхней мертвой точке такта сжатия. Коленвал совершает еще один поворот, а оба клапана полностью закрыты. Внутреннее давление увеличивается до величины 1,8 МПа и повышается температура горючей смеси до 600 С°.
3. Расширение (рабочий ход). При достижении верхней позиции поршнем в камере сгорания устанавливается максимальная компрессия до 5 МПа и срабатывает свеча зажигания. Это приводит к возгоранию смеси и увеличению температуры до 2500 С°. Давление и температура приводят к интенсивному воздействию на поршень, и он начинает вновь перемещаться к НМТ. Коленвал совершает еще поворот, и таким образом, тепловая энергия переходит в полезную работу. Распредвал открывает выпускной клапан, и при достижении поршнем НМТ он полностью раскрыт. В результате отработавшие газы начинают постепенно выходить из камеры, а давление и температура снижаются.
4. Выпуск (удаление отработавших газов). Коленвал двигателя поворачивается, и поршень начинает движение в верхнюю точку. Это приводит к выталкиванию отработавших газов и еще большему снижению температуры и уменьшению давления до 0,1 МПа. Далее, начинается новый цикл, в ходе которого указанные процессы вновь повторяются.

В ходе каждого такта коленчатый вал двигателя совершает поворот на 180°. За полный рабочий цикл коленвал поворачивается на 720°.

Четырехтактный двигатель получил широкое распространение. Он может работать как с бензином, так и с дизельным топливом. Отличием рабочего цикла для дизеля является то, что воспламенение топливовоздушной смеси происходит не от искры, а от высокого давления и температуры в конечной точке такта сжатия.

От чего зависит мощность четырехтактного ДВС

Тут вроде бы всё ясно — мощность поршневого двигателя в основном определяется:

1. объёмом цилиндров;
2. степенью сжатия рабочей смеси;
3. частотой вращения.

Поднять мощность четырехтактного двигателя также можно повысив пропускную способность тактов всасывания и выхлопа, увеличив диаметр клапанов (особенно впускных).

Так же максимальная мощность получается при максимальном заполнении цилиндров, для этого используют турбины принудительной подкачки воздуха в цилиндр. В следствии чего повышается давление в цилиндре и соответственно КПД двигателя значительно возрастает.

Принцип работы

Схема работы четырехтактного двигателя; заполнить цилиндр горючей смесью (первый такт), сжать ее (второй), поджечь и расширить ее, толкнув поршень (третий), выпустить отработанный газ (четвертый).

Особенности работы двухтактных моторов

Основой того, чем отличается двухтактный двигатель от четырехтактного, можно назвать тот факт, что в первом за один рабочий цикл коленвал совершает два оборота, а во втором весь рабочий цикл укладывается в один оборот коленвала (360°). Поршень при этом совершает лишь два хода. Процессы, происходящие в камере сгорания в течение рабочего цикла у двухтактного мотора, не отличаются от четырехтактных, но впуск горючей смеси и выпуск отработавших газов выполняются одновременно с тактами сжатия и расширения.

Процесс одновременного удаления отработавших газов и нагнетания в цилиндр свежего заряда, происходящий в двухтактном двигателе, получил название продувка.

Рабочий цикл двухтактного двигателя

Принцип работы простейшего двухтактного двигателя заключается в следующем:

1. Такт сжатия
   . В начале цикла поршень находится в НМТ и движется в положение ВМТ такта сжатия. При этом происходит перекрытие окна продувки (впуска), а затем канала выпуска. В момент, когда поршень закрывает окно выпуска, начинается сжатие горючей смеси, и в пространстве под поршнем возникает разрежение. Это обеспечивает нагнетание топлива в камеру через приоткрытый клапан впуска.
2. Такт расширения (рабочего хода). Когда поршень приближается к ВМТ, происходит срабатывание свечи зажигания, и горючая смесь воспламеняется. Это провоцирует резкое повышение давления и температуры, в результате чего поршень начинает движение вниз. Таким образом, газы совершают полезную работу, а поршень при движении к НМТ увеличивает компрессию топливовоздушной смеси. С ростом давления клапан начинает закрываться и препятствует попаданию горючей смеси во впускной коллектор. При достижении поршнем выпускного окна, происходит открытие последнего, и отработавшие газы удаляются в систему выхлопа. Давление в камере снижается, а дальнейшее движение поршня открывает канал продувки и топливовоздушная смесь подается в камеру, вытесняя отработавшие газы.

В зависимости от того, как реализована система продувки в устройстве двухтактного двигателя, их разделяют на разные типы:

• С контурной кривошипно-камерной продувкой. Горючая смесь подается в камеру цилиндра напрямую из картера двигателя. При этом она всасывается в момент движения поршня к ВМТ, а при движении поршня к НМТ обеспечивается продувка за счет избыточного давления.
• С клапанно-щелевой продувкой. Применяется для одноцилиндровых двигателей. Газораспределение реализуется путем перекрытия окон, выполненных в стенке цилиндра.
• С прямоточной продувкой. В такой конструкции впуск выполняется через специальные продувочные окна, выполненные по окружности цилиндра в его нижней части. В свою очередь, выпуск реализуется через выхлопной клапан.
• С использованием продувочных насосов. Применяется на многоцилиндровых двухтактных двигателях. При этом воздух для продувки сжимается специальным компрессором.

В отличие от четырехтактного, двухтактный двигатель не имеет системы газораспределения. Не требуют такие конструкции и организации сложной системы смазки. С другой стороны, четырехтактные моторы более экономичны по расходу топлива, а также меньше подвержены вибрации и обеспечивают более чистый выхлоп.

Применение в настоящее время

Четырёхтактные двигатели бывают бензиновыми и дизельными. Применяются эти двигатели на транспортных или стационарных энергоустановках. Использовать такой двигатель рекомендуется в случаях, когда есть возможность регулировать соотношение оборотов, мощности и крутящего момента.

Например, если двигатель, работает в паре с электрогенератором, то нужно выдерживать нужный диапазон оборотов. А при использование промежуточных передач, четырёхтактный двигатель можно адаптировать к нагрузкам в достаточно широких пределах. То есть использовать в автомобилях.

Вернёмся к истокам его создания. В группе изобретателя Отто работал очень талантливый инженер Готлиб Даймлер, он понял что значит четырехтактный двигатель, его перспективы развития, и предложил на базе четырёхтактного двигателя построить автомобиль. Но шеф не посчитал нужным что-то менять в двигателе, и Даймлер, увлеченный своей идеей, покинул мэтра.

И через некоторое время, вместе с другим энтузиастом Карлом Бенцом в 1889 году создали автомобиль, который приводился в движение именно бензиновым четырехтактным двигателем внутреннего сгорания изобретателя Отто.

Эта технология с успехом используется и сегодня. В случаях, когда силовая установка работает на переходных режимах или режимах со снятием частичной мощности ‒ она незаменима, так как обеспечивает стабильную устойчивость процесса.

Теперь, дорогой друг, ты в общих чертах знаешь что значит четырехтактный двигатель, где он используется. Теперь ты стал на голову выше. Но не скупись полученой информацией, поделись с друзьями. К твоим услугам кнопки социальных сетей.

Индикаторная диаграмма 4 х тактного дизельного двигателя

Разница между двухтактными и четырехтактными двигателями

Ход поршня в двигателе внутреннего сгорания определяется как процесс, при котором поршень цилиндра перемещается вверх и вниз. Цикл начинается с такта впуска, при котором свежая топливно-воздушная смесь поступает в цилиндр двигателя за счет расширяющегося вниз движения поршня.

Основное различие между 4-тактным двигателем и 2-тактным двигателем заключается в том, что 4-тактный двигатель проходит четыре стадии или два полных оборота, чтобы завершить один рабочий такт, а 2-тактный двигатель проходит 2 стадии , или один полный оборот, чтобы выполнить один рабочий такт.

Здесь ход — это длина пути, пройденного поршнем, что означает, что это коэффициент, используемый при расчете рабочего объема двигателя. Фаза цикла сгорания обозначается последовательными ходами поршня, начиная с впуска, сжатия, расширения и заканчивая выпуском.

Что такое двухтактный двигатель?

Двухтактный двигатель совершает двухпоршневые движения (один оборот коленчатого вала) для увеличения мощности.

(Изображение скоро будет загружено)

Двигатель способен развивать мощность после одного цикла, потому что впуск газа внутрь цилиндра и выпуск остаточных газов происходят одновременно.

Имеется клапан такта впуска, который открывается и закрывается в зависимости от изменения давления. Однако из-за его преобладающего контакта с движущимися частями топливо смешивается с маслом для добавления смазки, что обеспечивает плавный ход.

Что такое четырехтактный двигатель?

Четырехтактный двигатель имеет четыре последовательных этапа, начиная с впуска, сжатия, мощности и заканчивая выпуском. Каждый соответствует одному полному ходу поршня. Следовательно, он обеспечивает один рабочий ход на каждые два цикла поршня (или четыре хода поршня), а полный цикл требует двух оборотов коленчатого вала.

Работа четырехтактного двигателя

(Изображение будет загружено в ближайшее время)

Четырехтактный двигатель имеет следующие четыре этапа, описывающие его работу:

Шаг 1: Такт впуска

камера сгорания. Поршень опускается в отверстие цилиндра, освобождая камеру сгорания. Когда впускной клапан открывается, атмосферное давление выталкивает воздушно-топливный заряд в вакуумированную камеру.

Этап 2: Такт сгорания

Цилиндр полностью заполнен максимальной смесью, впускной клапан перекрывает смесь, а поршень движется вверх. Сжатие происходит между поршнем и головкой блока цилиндров.

Этап 3: Рабочий ход

После завершения такта сжатия искра воспламеняет топливно-воздушную смесь и толкает поршень обратно в отверстие цилиндра, создавая крутящий момент на коленчатом валу. Давление на поршень определяет величину создаваемого крутящего момента.

Этап 4: Такт выпуска

Такт выпуска происходит, когда остаточные газы, выбрасываемые из камеры сгорания, выбрасываются в атмосферу. Такт выпуска является заключительным тактом и происходит, когда выпускной клапан открыт, а впускной клапан закрыт. Движение поршня выбрасывает выхлопные газы в атмосферу.

Применение четырехтактного двигателя

Четырехтактный двигатель в настоящее время чаще всего используется с бензиновыми или топливными двигателями. Транспортные средства, такие как легковые автомобили, грузовики и некоторые мотоциклы, имеют четырехтактные двигатели.

Другие применения такие, как

• Небольшой пропеллер,

• Формула-1,

• Маленькие мощные катеры,

• Auto-Rickshaw,

• Auto-Rickshaw,

• Auto-Rickshaw,

• , Auto-Rickshaw,

• . все они имеют четырехтактный двигатель.

Обобщая разницу между двухтактным и четырехтактным двигателем

Двухтактный двигатель	Четырехтактный двигатель
Он может совершать один оборот коленчатого вала за один рабочий такт, т. е. один рабочий такт на 360 градусов поворота коленчатого вала.	Он может генерировать два оборота коленчатого вала между одним рабочим тактом, т. е. один рабочий такт на каждые 720 градусов поворота коленчатого вала.
Использует отверстие для входа и выхода топлива.	Использует клапан для входа и выхода.
Требуется более легкий маховик, чтобы обеспечить более сбалансированную силу за счет одного оборота на один рабочий ход.	Требуется тяжелый маховик, так как возникает дисбаланс сил из-за двух оборотов за один рабочий ход.
Дешевле по цене, так как требуют меньше усилий при изготовлении и имеют малый вес.	Трудны в производстве из-за тяжелого маховика и механизма клапана и дороги из-за клапана и механизма смазки.
Создает больший крутящий момент при более высоких оборотах.	Создает более высокий крутящий момент при более низких оборотах.
Шихта частично сгорает и смешивается с дымовыми газами на входе.	Заряд сгорает полностью и не смешивается с газами внутри цилиндра.
Больше энергии.	Меньшая выработка электроэнергии.
Вырабатывает больше тепла, поэтому требует большего охлаждения и смазки.	Вырабатывает меньше тепла.
Более низкая тепловая эффективность.	Более высокая тепловая эффективность.
Требуется больше смазки во время работы, так как часть масла сгорает вместе с топливом, так как из-за плохой смазки происходит больший износ.	Сравнительно плавно работает и требует меньше смазки (происходит меньший износ).
Генерирует много дыма из-за низкой эффективности.	Вырабатывает меньше дыма благодаря большей эффективности.
Более низкая объемная эффективность, так как время индукции заряда меньше.	Высокий объемный КПД благодаря большему времени индукции заряда.
Очень шумно.	Производит меньше шума.
Двухтактные двигатели используются в скутерах, мотоциклах, военных танках, а также в судовых двигателях.	Четырехтактные двигатели используются в автомобилях, моторных лодках, современных мотоциклах и самолетах.

Четырехтактный двигатель – как он работает

Оставить комментарий / Информация о классическом автомобиле / Автор Роберт Шолем

Когда мы смотрим на историю автомобиля, мы можем вернуться к 1769 году.

Инженер Фребюинча Николя Жозеф Кюньо изготовил трехколесный велосипед с паровым двигателем, который разгонялся до двух миль в час, но многие будут утверждать, что это не был автомобиль. Давайте посмотрим, откуда взялись двухтактные и четырехтактные двигатели.

Многие утверждают, что первый настоящий автомобиль был газовым, и поэтому они обратились к двум немецким изобретателям, которые по иронии судьбы подали патенты в один и тот же день в 1886 году в двух разных городах и никогда раньше не встречались. Этими двумя мужчинами были Карл Фридрих Бенц и Готлиб Даймлер. Карл Бенц был первым, кто соединил двигатель внутреннего сгорания с интегрированным трехколесным шасси. Моторизованная повозка Готлиба Даймлера, которую он изобрел вместе с Вильгельмом Майбахом, была первым четырехколесным автомобилем с первым высокоскоростным бензиновым двигателем.

Если кто-то утверждает, что первый настоящий автомобиль был бензиновым, важно знать, когда был произведен первый бензиновый двигатель, и не менее важно, как он работает.

Продавец по имени Николаус Огюст Отто узнал о двигателе внутреннего сгорания, построенном в 1860 году Жаном Жозефом Этьеном Ленуаром. Этот двигатель черпал энергию за счет воспламенения газа, полученного из угля. Во время испытаний двигателя Отто обнаружил эффекты сжатия топлива во время воспламенения. Это было рождение цикла Отто или, лучше сказать, четырехтактного двигателя.

В 1864 году Николаус Отто и Ойген Ланген открыли первую компанию по производству двигателей внутреннего сгорания. На заводе не хватило места, и в 1869 году его перевели в город Дойц, Германия, где компания была переименована в The Deutz Gas Engine Manufacturing Company. В 1872 году Готлиб Даймлер был техническим директором, а Вильгельм Майбах – руководителем отдела проектирования двигателей. Даймлер был оружейником, работавшим над двигателем Ленуара. К 1876 году Отто и Лангену удалось создать первый двигатель внутреннего сгорания, который сжимал топливную смесь перед сгоранием с гораздо более высокой эффективностью, чем любой двигатель, созданный до того времени.

Даймлер и Майбах оставили работу на заводе по производству двигателей и в 1883 году разработали первый высокоскоростной двигатель Отто. В 1885 году они выпустили первый автомобиль, оснащенный двигателем Отто. Daimler Reitwagen использовал систему зажигания с горячей трубкой и топливо, известное как Ligroin, чтобы стать первым в мире автомобилем с двигателем внутреннего сгорания. В нем использовался четырехтактный двигатель, основанный на конструкции Отто. В следующем году Карле Бенц выпустил автомобиль с четырехтактным двигателем, который считается первым автомобилем.

В 1884 году компания Отто, тогда известная как электрическое зажигание и карбюратор. В 1890 году Даймлер и Майбах создали компанию, известную как Daimler Motoren Gesellschaft. В конце концов эта компания превратилась в тот Daimler-Benz, который мы знаем сегодня.

Теперь, когда мы немного коснулись истории автомобиля и начала двигателя внутреннего сгорания, пришло время пройтись по «Циклу Отто» или тому, что такое четыре такта двигателя внутреннего сгорания.

A  четырехтактный 9Двигатель 0254 (также четырехтактный ) — это двигатель, в котором поршень совершает четыре отдельных хода при вращении коленчатого вала. Под ходом понимается полный ход поршня по цилиндру в любом направлении. Четыре отдельных такта называются:

1. Впуск : Также известен как всасывание или всасывание. Этот ход поршня начинается в верхней мертвой точке (ВМТ) и заканчивается в нижней мертвой точке (НМТ). В этом такте впускной клапан должен быть в открытом положении, в то время как поршень втягивает воздушно-топливную смесь в цилиндр, создавая разрежение в цилиндре за счет своего движения вниз. Поршень движется вниз, поскольку воздух всасывается за счет движения вниз против поршня.

2. Сжатие : Этот ход начинается в НМТ или сразу в конце такта всасывания и заканчивается в ВМТ. В этом такте поршень сжимает топливовоздушную смесь, готовясь к воспламенению во время рабочего такта (ниже). На этом этапе закрыты впускной и выпускной клапаны.

3. Горение : Также известно как питание или воспламенение. Это начало второго оборота четырехтактного цикла. В этот момент коленчатый вал совершил полный оборот на 360 градусов. Пока поршень находится в ВМТ. (конец такта сжатия) сжатая воздушно-топливная смесь воспламеняется свечой зажигания (в бензиновом двигателе) или теплом, выделяемым при высокой степени сжатия (в дизельных двигателях), принудительно возвращая поршень в НМТ. Этот ход производит механическую работу двигателя по вращению коленчатого вала.

4. Выхлоп : Также известен как выпуск. Во время такта выпуска поршень снова возвращается из НМТ. в Т.Д.С. пока выпускной клапан открыт. Это действие вытесняет отработавшую топливно-воздушную смесь через выпускной клапан.

Преимущества и недостатки четырехтактного двигателя

Говоря о двигателях внутреннего сгорания, четырехтактный двигатель не является единственной конструкцией. Многое из того, что мы описали выше, может быть достигнуто всего двумя ударами. Итак, если вы можете добиться аналогичного результата за два такта, четырехтактный двигатель действительно является самым эффективным. Ниже мы перечислим преимущества и недостатки четырехтактного двигателя по сравнению с двухтактным двигателем.

Преимущества четырехтактного двигателя

1. Больше крутящего момента: Как правило, четырехтактные двигатели всегда имеют больший крутящий момент по сравнению с двухтактным двигателем при низких оборотах. Хотя двухтактные двигатели обеспечивают более высокий крутящий момент при более высоких оборотах.
2. Повышенная топливная экономичность: четырехтактные двигатели имеют более высокую топливную экономичность, чем двухтактные, поскольку топливо расходуется один раз за каждые 4 такта.
3. Меньше загрязнения: Поскольку мощность вырабатывается один раз каждые 4 такта и в топливо не добавляется масло или смазка; Четырехтактный двигатель меньше загрязняет окружающую среду.
4. Больше долговечности: Все мы знаем, что чем больше работает двигатель, тем быстрее он изнашивается. Двухтактные двигатели рассчитаны на высокие обороты. Если двигатель может работать на 10000 об/мин до того, как он изнашивается; четырехтактный двигатель с частотой вращения 100 об/мин будет работать в течение 100 минут, а двухтактный двигатель с более высокой частотой вращения 500 об/мин будет работать всего 20 минут.
5. Без дополнительного добавления масла: В промежуточной смазке нуждаются только движущиеся части. Как упоминалось выше, в топливо не добавляется дополнительное масло или смазка.

Недостатки четырехтактного двигателя

1. Сложная конструкция: Четырехтактный двигатель имеет сложные клапанные механизмы, приводимые в действие и управляемые шестернями и цепью. Кроме того, есть много деталей, о которых нужно беспокоиться, что затрудняет устранение неполадок.
2. Менее мощный: Поскольку мощность передается каждые 2 оборота коленчатого вала (4 такта), следовательно, четырехтактный двигатель менее мощный.
