В нашей сегодняшней статье речь пойдет о том, какие бывают типы ГРМ. Такие основы полезно знать каждому автовладельцу, потому что они прилично помогают при самостоятельном ремонте автомобиля.В нашей сегодняшней статье речь пойдет о том, какие бывают типы ГРМ. Такие основы полезно знать каждому автовладельцу, потому что они прилично помогают при самостоятельном ремонте автомобиля.

Содержание:

1. Типы привода ГРМ
2. Что такое распредвал
3. Типы ГРМ

   • Газораспределительный механизм SOHC
   • Система газораспределения DOHC
   • Система газораспределения OHV
4. Заключение

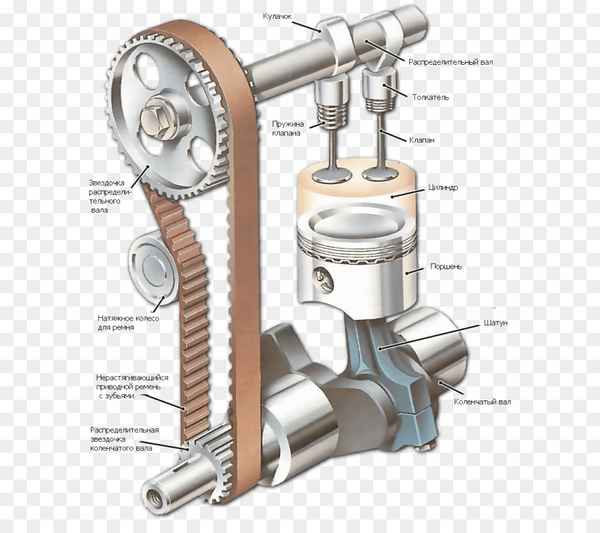

В каждом газораспределительном механизме имеется привод от коленчатого вала. Он может быть изготовлен либо в виде ремня, либо в виде шестерни от коленвала, либо в виде цепи.

Каждый привод имеет свои недостатки и преимущества.

Типы привода ГРМ

Существует три основных типа приводов, есть и другие, но они не используются на серийных автомобилях:

• Ремень обладает меньшей шумностью при работе, однако, его обрыв часто приводит к повреждению клапанов. Недостаточный натяг приводит к перескакиванию и смещению фаз, соответственно, к трудному запуску, нестабильному холостому ходу, неполной мощности двигатель и т.д.
• Цепь тоже имеет такой «грешок», однако, у нее есть натяжитель, который прикладывает значительно большее усилие, нежели на ремень. Такой привод ГРМ отличается надежностью, но он довольно шумный, поэтому автопроизводители стараются все реже его использовать.
• Привод газораспределительного механизма шестерней от коленвала применяли довольно давно, в нижневальных двигателях, то есть, когда распредвал находился прямо в блоке цилиндров, а не в головке, об этом мы поговорим в следующем подразделе.

Что такое распредвал?

Этот вал нужен для того, чтобы в определенный момент клапана открывали, после чего в цилиндр поступала рабочая смесь, выходили выхлопные газы. Это делается благодаря эксцентрикам, которые имеются на валу. Он жестко связан с коленчатым валом, поэтому, например, впускной клапан открывается только перед началом такта впуска, когда цилиндр находится в нижней мертвой точке.

Распределительный вал может находиться в головке блока, такие двигатели называются верхенвальные, неважно, сколько валов здесь установлено. Так же он может быть в блоке цилиндров, как упоминалось выше. Это называется нижневальный двигатель. В таком случае привод на клапан передается через штанги, которые проходят через весь двигатель в головку блока. Основным минусом такого механизма является медлительность и большая инерционность. Нижневальные двигатели довольно тяжело крутятся, у них высокий расход масла, в отличие от верхневальных, где практически нет недостатков.

Типы ГРМ

Сразу надо уточнить, что выше мы рассматривали типы привода газораспределительного механизма, а не сами механизмы. Так вот, сейчас посмотрим, например на отличие DOHC от SOHC. Итак, начнем.

Газораспределительный механизм SOHC

Данное название получено не случайно. Изначально такой тип назывался просто OHC. Это значит Overhead Camshaft, что переводится как «верхний распределительный вал». Позже он был переименован в SOHC, после того, как был спроектирован первый двигатель с DOHC, о нем поговорим позже. А если вы хотите начать в казино Х через зеркало (о доступных ссылках мы поговорим позднее), следует обратить внимание на внешний вид. Если ищете проверенную ссылку на зеркало это известного заведения, то вот зеркало Казино Х Когда основной сайт попадает под блокировки, то не теряйтесь, просто переходите по ссылочке и выше и продолжайте свои любимые игры и получайте выигрыши. Также посетители могут обратиться по электронной почте в саппорт казино, чтобы получить ссылку на активное зеркало.

На видео Показан принцип работы SOHC:

Так вот, такой двигатель отличается установкой одного распределительного вала в головке блока цилиндров. Система газораспределения SOHC, вопреки общим убеждениям, может комплектоваться как двумя, так и четырьмя клапанами на цилиндр.

Посмотрим, какие здесь положительные моменты, а какие отрицательные, их не так много:

• Относительная тишина работы. В отличие от DOHC, здесь всего 1 вал, а значит двигатель работает тише, хоть и совсем ненамного.
• Относительная простота. Тот же двигатель DOHC имеет 2 вала, что усложняет конструкцию.
• Один минус, пожалуй, условный. Если двигатель оснащается двумя клапанами на цилиндр, то последние хуже вентилируются, что приводит к падению мощности.
• А вот еще один минус, который точно есть во всех двигателях такого типа. Он заключается в том, что у двигателя с 4-мя клапанами на цилиндр все они приводятся в движение одним распредвалом. Это делает делать более хрупкой и подверженной нагрузкам. Кроме того, снижается угол фазы, что способствует худшему наполнению и вентиляции цилиндров.

Система газораспределения DOHC

Такой механизм выглядит почти так, как и вышерассмотренный, однако, отличается от него наличием второго распределительного вала. Таким образом, один вал приводит в движение только впускные клапана, а второй – только выпускные. У такой системы тоже есть свои недостатки и преимущества, не будем останавливаться на них более подробно. Такая система была изобретена в 80-х годах прошлого столетия и за это время практически не изменилась. Так вот, наличие второго распредвала значительно удорожает, а так же усложняет конструкцию.

На видео показано, как работает ГРМ DOHC:

С другой стороны, газораспределительный механизм DOHC отличается меньшим расходом топлива, поскольку цилиндры лучше наполняются, а затем из них выходят практически все картерные газы. Таким образом, КПД силового агрегата вышел на новый уровень с появлением DOHC.

Система газораспределения OHV

Такой механизм газораспределения был спроектирован еще в 20-х годах прошлого века. В самом начале статьи мы уже немного его затронули. Здесь распредвал в блоке цилиндров, а клапана приводятся я в движение через коромысла и рокера (коромысла). Основным преимуществом данной системы перед верхневальными является отсутствие нагромождений в головке, таких как распредвал и его постели. Особенно это актуально для V-образных двигателей, поскольку значительно уменьшается их ширина. Минусы уже были оговорены – ограниченные обороты, высокая инерционность, низкий крутящий момент и мощность. Кроме того, такая система практически исключает использование 4-х клапанов в одном цилиндре, кроме как в очень дорогих решениях. Конечно, в болидах Nascar это реализовано, но никак не в серийном автомобиле.

Работа двигателя OHV показана на видео:

Заключение

Стоит помнить, что это далеко не все типы газораспределительных механизмов. Например, в двигателях, обороты которых превышают 9000 оборотов в минуту практически невозможно использование пружин под тарелками клапанов, поскольку они должны быть очень жесткими, а это потери. Так вот, в таких двигателях один распределительный вал открывает клапан, а второй его закрывает. Такая система позволяет работать без «зависаний клапанов» на оборотах, превышающих 14000 оборотов коленчатого вала в минуту. В основном, сфера применения такой технологии ограничена мотоциклами, мощность которых переваливает за 120 лошадиных сил.
