Тнвд что это на бензиновом двигателе: виды, устройство и принцип работы

Топливный насос высокого давления: что там внутри?

Сегодняшнее поколение водителей в своем большинстве ничего не слышали о тракторе ДТ-54, выпущенном на советских заводах количеством под миллион экземпляров. Вопрос на засыпку: что общего между ним, грузовым автомобилем КАМАЗ и японским джипом NISSAN SAFARI? Трактор, грузовик и легковой внедорожник.

Даже двигатели разнотипные: два первых транспортных средства оснащении дизелем, а Ниссан работает на бензине. Оказывается, что касается всех названных двигателей, на двигатель установлен топливный насос высокого давления (ТНВД).

Первым советским автомобильным двигателем с ТНВД был дизель «Коджу» (Коба Джугашвили), разработанный для ярославского грузовика Я-5. Работы по проектированию начались в 1931 году в одной из «шараг», организованных в те времена для некоторых представителей технической интеллигенции.

Здесь под руководством начальника КБ Н. Р. Бриллинга и был создан дизельный двигатель, окончательно доведенный к 1935 году и получивший название «НАТИ-Коджу». На нем был установлен рядный ТНВД, изготовленный на Самарском карбюраторном заводе. В силу ряда причин Я-5 не пошел в серию. Однако все наработки в дальнейшем были использованы на последующих двигателях.

Функции ТНВД

Рассматриваемое устройство используется в двигателях внутреннего сгорания (ДВС), оснащенных впрыском топлива. В основном это дизели, но, с появлением инжектора, установка ТНВД стала применяться и на бензиновых моторах. Служит он для того, чтобы подать на форсунки горючее с высоким давлением.

Причем, задача, которую выполняет этот прибор, не сводится только к одной функции. Горючее должно подаваться в определенном количестве и в нужный для каждого цилиндра момент времени.

Необходимо уточнить место ТНВД в системе питания. Высоконапорный насос служит для увеличения давления и располагается в середине топливной системы ДВС (между баком и подающими форсунками).

Горючее к нему подается электрическим насосом, расположенным снаружи или внутри топливного бака. Его давления хватает, чтобы транспортировать топливо к первичной (низконапорной) полости ТНВД. А в камеру сгорания солярка впрыскивается форсунками.

Сборка и регулировка оборотов

Когда агрегат будет собран, нужно залить его соляркой, проворачивая вручную приводной валик, после чего можно устанавливать на место и подсоединять топливопроводы, шланги и электропроводку системы управления.

После того как мотор будет заведен, следует убедиться в правильности работы автомата опережения впрыска горючего, в зависимости от давления в полости низконапорного лопастного насоса. На этом блоке имеется свой регулятор холостых оборотов. При необходимости регулируют этот параметр, завинчивая или вывинчивая регулировочный винт.

Перед выполнением этой процедуры рекомендуется запомнить положение винта, сосчитав количество выступающих из контргайки витков резьбы, чтобы, в крайнем случае, вернуться к исходной настройке. В мануале на двигатель указывается требуемое количество оборотов на холостом ходу двигателя. Обычно они понижаются с 1100 оборотов после запуска до 750 — после прогрева дизеля с механической коробкой, и до 850 — на двигателе с автоматом.

Разновидности насоса

Как известно, существует несколько видов топливного впрыска:

• Моновпрыск — когда вместо карбюратора на всасывающий коллектор устанавливается одна общая форсунка. Сегодня практически не применяется.
• Распределенный (многоточечный). Перед каждым цилиндром установлена своя форсунка, причем горючее подается не в цилиндр, а во впускной коллектор (непосредственно перед клапаном). Момент впрыска задается обычно электроникой. Ей же регулируется и объем подачи горючего.
• Прямой или непосредственный впрыск. Горючее впрыскивается сразу в цилиндр двигателя (топливно-воздушная смесь образуется в процессе такта всасывания).

Для каждого вида впрыска применяются и соответствующие разновидности топливного насоса высокого давления. Известны 3 вида этих устройств:

1. Рядный прибор — представляет собой несколько секций одинаковых насосов, каждый из которых питает свою форсунку. По своему устройству единичные секции абсолютно одинаковы. Эти приборы устанавливались ранее на дизельных двигателях и работали по жесткой программе от газораспределительного механизма (ГРМ) двигателя.
2. Распределительный одноплунжерный насос — работает также синхронно с вращением коленчатого вала. На 4-тактном двигателе рабочий процесс происходит за 2 оборота коленвала. Насосный вал в это время совершит 1 оборот, а рабочий плунжер подаст очередную порцию топлива на каждую форсунку. Распределительные насосы чаще всего используются в моторах легковых автомобилей.
3. Магистральный ТНВД. Этот прибор работает независимо по отношению к коленчатому валу. Его задача заключается лишь в создании необходимого давления в топливной магистрали, которую называют еще топливной рампой. Последняя является своего рода гидравлическим аккумулятором. Открыванием форсунок управляет электронный блок управления (ЭБУ) при помощи электромагнитного клапана. Топливный насос высокого давления такого типа применяется в системах впрыска Common Rail.

Внешние проявления топливной недостаточности

Какие могут быть признаки неисправности топливного насоса? Как было сказано в начале статьи, основными причинами потери работоспособности ТНВД являются износ трущихся поверхностей и низкое качество топлива. Здесь можно уточнить, что под низким качеством солярки следует подразумевать и попадание в топливо воды. Ниже перечисляются внешние симптомы неблагополучной работы топливного насоса:

• Затруднен пуск двигателя — скорее всего, наступил износ плунжерной пары (или пар), и насос не развивает нужного давления. Проверяется простым способом. Нужно положить на ТНВД тряпку, полить ее холодной водой и выждать несколько минут. После чего повторить попытку. Если двигатель заведется, значит, причина действительно в износе. При охлаждении происходит уменьшение зазоров в сопряжении и повышается вязкость топлива, в результате чего насос обеспечивает необходимое давление.
• Потеря мощности. Из-за увеличившихся зазоров снижается давление впрыска, ухудшается работа всережимного регулятора оборотов.
• Перегрев двигателя. Причинами могут быть неправильная работа автомата опережения впрыска. В этом случае нельзя откладывать ремонт ТНВД «на потом».
• Растущий «аппетит» силового агрегата. Вызывается утечками топлива, износом плунжерных сопряжений, неправильным углом опережения впрыска.
• Жесткая работа мотора, которая может быть следствием чересчур раннего момента впрыска и неравномерностью подачи солярки в разные цилиндры. Правда последнее на распределительных ТНВД практически невозможно, так что, скорее всего, дело в форсунках.
• Черный выхлоп из выпускной трубы. Причина может быть в слишком позднем угле впрыска горючего.

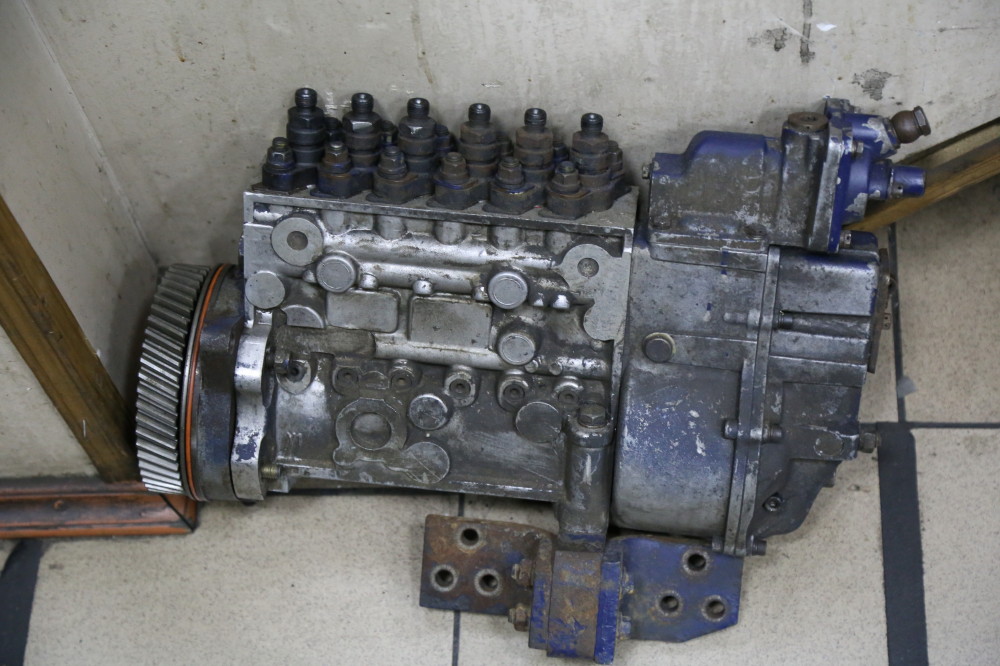

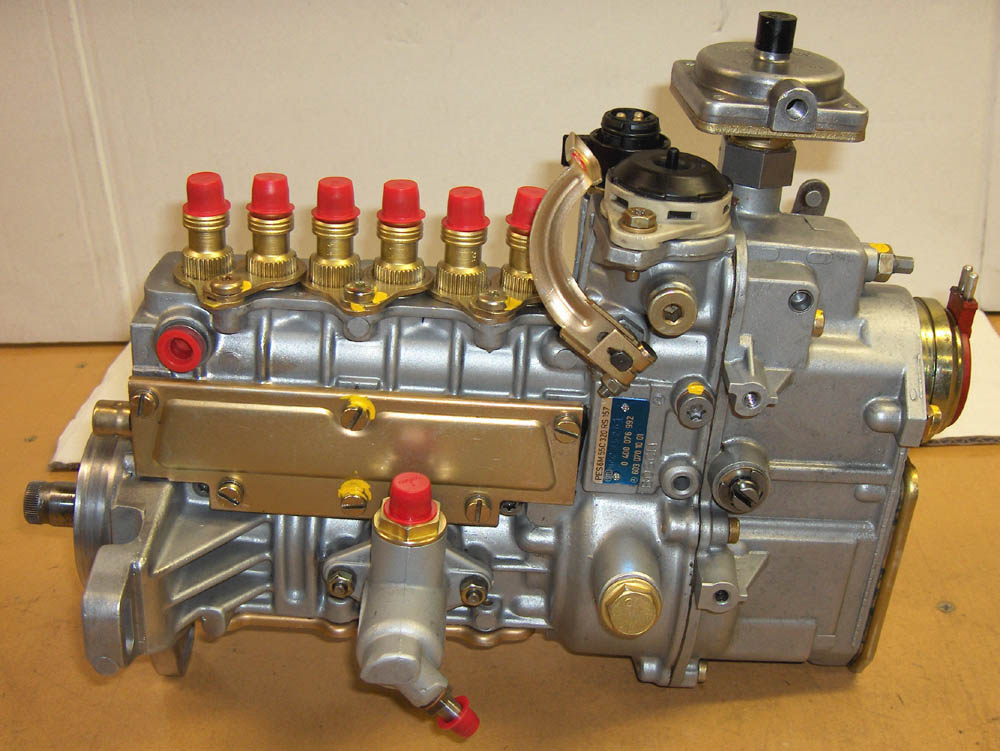

Рядный ТНВД

Конструктивно он состоит из отдельных нагнетающих секций, выполненных в виде плунжерных пар (поршень-втулка). Сопряженные детали изготавливают из высокопрочной износостойкой хромованадиевой стали, азотированной и закаленной до высокой твердости. После шлифовки внутреннюю поверхность втулок подвергают двукратному хонингованию: сначала крупной абразивной пастой, затем — мелкой. Плунжер доводят с помощью суперфинишной обработки.

При сборке ТНВД используется селективный метод подбора плунжерных пар. Детали сортируют по группам с отклонением между собой до 2-х микрон, поэтому детали разных узлов — невзаимозаменяемые.

Нагнетание топлива плунжером происходит за счет отсечки некоторого объема горючего и последующего сжатия в напорной магистрали. Поршень перемещается роликовым толкателем от кулачкового вала насоса, получающего вращение от коленвала. За два оборота коленвала каждый плунжер совершит один рабочий ход.

Количество горючего регулируется с помощью приводной зубчатой рейки, которая имеет механический привод от педали газа, либо перемещается шаговым двигателем от сигнала ЭБУ. Для этой цели плунжерная поверхность снабжена винтовой канавкой. Рейка с помощью зубчатой передачи поворачивает в корпусе направляющие гильзы, вследствие чего изменяется угловое расположение винтовой канавки, а, следовательно, и объем топливной порции.

Начало впрыска регулируется автоматически по частоте вращения двигателя. Этой цели служит центробежный регулятор момента впрыска. Он располагается в приводной муфте (черный маховик слева на первом фото). Внутри этот узел состоит из 2-х полумуфт, упруго разделенных между собой тангенциально расположенными пружинами и грузами. При увеличении оборотов за счет центробежной силы грузов пружины сжимаются, и кулачковый вал поворачивается на некоторый угол относительно приводной муфты, тем самым создавая опережение впрыска.

Несмотря на возраст конструкции, рядные насосы до сих пор используются на дизельных двигателях грузовых автомобилей. Это вызвано их высокой надежностью и неприхотливостью в отношении качества топлива. В качестве примера показан ТНВД 8-цилиндрового двигателя автомобиля КАМАЗ. Для сокращения осевых габаритов он выполнен V-образным, хотя все равно является рядным.

Разборка и устранение утечек

Ниже описывается последовательность действий при самостоятельном ремонте ТНВД. На работающем двигателе отсоединяют тягу, соединяющую педаль газа с рычагом, регулирующим подачу топлива. После чего вручную покачивают рычаг в радиальном направлении, стараясь растянуть возвратную пружину.

Если через кольцевую щель не наблюдается просачивания солярки, значит, уплотнение не изношено. В противном случае требуется восстановительный ремонт сопряжения.

Пока насос еще не снят с двигателя, убеждаются в исправности электромагнитного клапана отключения подачи топлива. Если двигатель пускается и глушится при повороте ключа — клапан исправен. Как поступать в ситуации, когда этот компонент отказывает во время движения, будет рассказано несколько ниже.

Теперь же остается переходить к разборке насоса. Перед тем как отсоединять от агрегата топливные магистрали и электроподводку, необходимо протереть его корпус и соединения смоченной в солярке ветошью, после чего вытереть насухо, чтобы исключить попадание грязи в топливную систему. Снятый насос еще раз промыть, после чего снять крышку и слить с него топливо.

В первую очередь нужно разобрать привод регулировки подачи горючего и произвести ревизию уплотнений, а также оценить степень износа сопряженных деталей. Уплотнительные кольца обязательно меняют. Для этой цели необходимо купить ремкомплект для ремонтируемого прибора.

Что касается изношенных деталей, есть два способа отреставрировать их: восстановить изношенную ось с помощью хромирования, или выточить и поставить в корпус ремонтную бронзовую втулку. Корпус перед этим придется расточить.

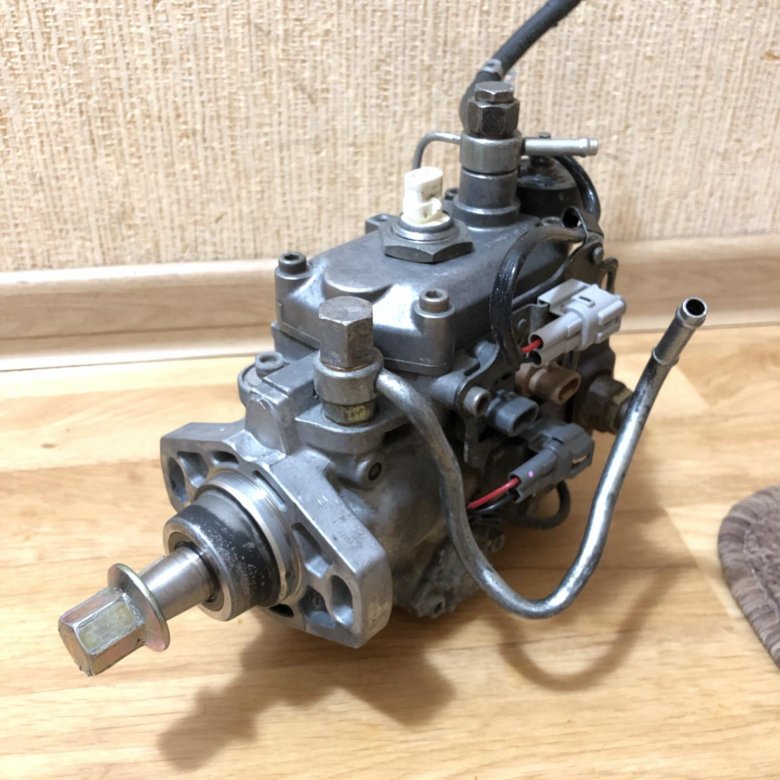

ТНВД распределительного типа

Этот прибор по сравнению с рядным обладает двумя преимуществами: он меньше его по размерам и более равномерно работает. Если рядные насосы устроены все одинаково, этого нельзя сказать в отношении распределительных аппаратов.

Во-первых, они разделяются по типу рабочего органа: плунжерного типа, или роторного. Во-вторых, — по типу привода: с торцевыми, внешними, или внутренними кулачками. Торцевой или внутренний привод работает в более благоприятных условиях, в связи с тем, что внутренние силы уравновешены, чего не скажешь о внешнем приводе.

Несмотря на указанные выше достоинства, распределительные аппараты менее долговечны. Это объясняется спецификой их работы. В то время как в рядных механизмах каждый плунжер в течение одного рабочего цикла совершает одно возвратно-поступательное движение, в распределительных устройствах рабочий плунжер за это время сделает столько ходов, сколько в двигателе цилиндров. Поэтому износ будет намного быстрее.

Рассмотрим кратко устройство и принцип работы одноплунжерного торцевого распределительного прибора. Слева можно заметить ведущий вал, приводящий во вращение 3 механизма: ротор шиберного насоса подкачки, ведущий приводной кулачок и шестерню механизма регулирования подачи.

Соосно и синхронно с приводным валом вращается подвижный торцевой кулачок, жестко соединенный с рабочим плунжером. Оба кулачка (ведущий и рабочий) снабжены выступами по количеству цилиндров двигателя. Рабочий поджимается пружиной к ведущему кулачку. Когда выступы наезжают друг на друга, рабочий кулачок перемещает плунжер в направлении выходных штуцеров (на фото справа).

При этом плунжер отсекает дозу горючего из низконапорной полости, сжимает запертый объем и выталкивает его в один из выходных каналов, расположенных радиально в распределительном блоке. Поскольку плунжер вращается, будучи жестко связанным с коленчатым валом (но в 2 раза медленнее), при каждом последующем ходе нагнетающее отверстие плунжера совпадает с очередным выходом.

Лопастной насос всасывает горючее из топливного бака и подает его в камеру низкого давления. Распределительные насосы, подобно рядным, имеют механизм регулировки количества подаваемого топлива. Он может быть автоматическим (центробежным), или от ЭБУ. На фото показан как раз такой насос. Прямоугольная коробка, расположенная сверху, есть не что иное, как электронный блок управления количеством подаваемого топлива.

Область применения распределительных насосов — легковые автомобили, хотя встречаются и на грузовиках.

Основной рабочий узел

Состоит эта пара из двух частей – поршня (он же плунжер) и гильзы (втулки). Поскольку в узле создается высокое давление, то утечки между составными элементами не допускаются. Поэтому рабочие поверхности поршня и гильзы имеют высокую степень обработки, поэтому не редко пару называют прецизионной.

Плунжерная пара

Суть работы пары построена на возвратно-поступательном перемещении плунжера внутри втулки. При этом посредством каналов или клапанов обеспечивается попадание топлива в надплунжерную полость и отвод его после сжатия.

Работа плунжерной пары

Работает все так: при перемещении поршня вниз открывается канал или клапан подачи (зависит от устройства ТНВД), и топливо закачивается в полость. При передвижении вверх подача прекращается (канал или клапан закрывается) и плунжер начинает сжимать дизтопливо. При достижении определенного значения давления открывается нагнетательный клапан и дизтопливо (уже находящееся в сжатом состоянии) выходит в магистраль, ведущую к форсункам.

В общем, работа самой плунжерной пары очень проста, но существует множество нюансов и особенностей, в том числе и конструктивных, которые влияют на функционирование этого узла. Поэтому принцип работы ТНВД следует рассматривать отдельно по каждому из указанных видов.

Магистральный ТНВД

Само название говорит об особенностях работы устройства. Этот насос обслуживает не отдельные форсунки, как рядный или распределенный, а одну общую магистраль, которая служит своего рода аккумулятором. В связи с тем, что конструкция освобождена от распределительной функции, она имеет более простое строение в сравнении с двумя предыдущими.

В качестве рабочих органов аппарат содержит от одного до трех нагнетающих плунжеров. Посредством кулачкового вала они поочередно совершают поступательные движения: по ходу нагнетания от кулачкового механизма, в обратную сторону — посредством пружины.

При этом горючее из низконапорной полости отсекается и подается к напорному штуцеру. Количественный состав смеси регулируется электромагнитным дозирующим клапаном, управляемым электроникой.

На рисунке показана схема топливного насоса магистрального типа. Чаще всего такие устройства применяются в системах Common Rail.

Бывает ли ТНВД на бензиновом двигателе?

Почему бы и не быть ТНВД у бензинового двигателя? Пуркуа па? — как говорят французы. В частности, ТНВД устанавливают на бензиновых моторах GDI — оснащенных системой прямого впрыска. Известно, что прямой впрыск используется в дизельных системах.

Так вот — работа система GDI является симбиозом дизельного и бензинового рабочего процесса. Бензин впрыскивается аналогично дизельному двигателю, а воспламенение топливно-воздушной смеси осуществляется не от калильной свечи, а от свечи зажигания, как в карбюраторном. В этом случае используются насосы распределительного типа.

Если есть уверенность в своих силах

При наличии перечисленных выше признаков необходимо подумать о ремонте топливного нагнетателя. Ниже рассматривается, как устранить некоторые неисправности аксиального ТНВД распределительного типа своими руками.

Следует оговориться, что прежде чем браться за эту работу, следует изучить устройство ремонтируемого агрегата, выяснить — какие могут понадобиться инструменты, потому что в некоторых случаях не обойтись без специальной оснастки, съемника, например.

Также следует приготовить фотоаппарат, чтобы фиксировать каждый этап разборки. В противном случае можно забыть — где находились те или иные детали. Для разборки необходимо приготовить подходящий стол и покрыть его чистой тканью или хотя бы листом белой бумаги. На полу не должно быть мусора, иначе случайно упавшую деталь можно и не найти.

Итак, что может самостоятельно сделать автолюбитель, не имеющий специальной квалификации?

1. устранить утечку топлива из корпуса насоса;
2. проверить исправность электромагнитного клапана;
3. проверить плунжерный механизм подачи горючего;
4. проверить автоматический регулятор частоты вращения;
5. очистить фильтрующие сетки;
6. проверить давление, развиваемое прибором;
7. отрегулировать автомат опережения впрыска.

Ремонт насосов высокого давления

Насос насосу рознь. Бензонасос вазовской «копейки» можно было отремонтировать в течение 15-ти минут. Отвернул 3 крепежных винта, и весь механизм — буквально на ладони. Засорившиеся клапаны легко продуваются, а если прохудилась диафрагма — достаточно купить копеечный ремкомплект и поставить его вместо неисправной детали.

Ремонт же топливных насосов высокого давления на коленке не сделаешь. Во-первых, даже причину неисправности определить не так легко, невзирая на встроенную в современных ЭБУ самодиагностику.

Один и тот же внешний симптом может вызываться неисправностью различных компонентов топливной системы, и даже других систем (например, состоянием газораспределительной системы или кривошипно-шатунной группы).

Поэтому ремонт ТНВД лучше выполнять на специализированных СТО с использованием современного диагностического и ремонтного оборудования.

В связи с широким распространением систем впрыска топливные насосы высокого давления являются одним из наиболее важных компонентов современного ДВС. Тенденция их развития заключается в переходе от секционных устройств к распределительным и магистральным. Последние особенно широко применяются в связи с появлением системы непосредственного впрыска Common Rail.

Обращение к специалистам

Тем же, кто не имеет желания или возможности делать ремонт ТНВД самостоятельно, следует обратиться на специализированную станцию ремонта топливной аппаратуры. Хотя существуют и дилерские центры, выполняющие обслуживание и ремонт автомобилей определенной марки, топливной аппаратурой они, как правило, не занимаются, поскольку для этого требуется дорогостоящее диагностическое оборудование.

Основным стендом для диагностики и регулировки ТНВД является Bosch EPS-815. На нем проверяются различные параметры, заданные для данного насоса производителем. Например: пусковая подача горючего, объемная подача на различных режимах, давление на выходе и некоторые другие.

При выборе сервиса следует учитывать его надежность. Для этого нужно предварительно приехать на собеседование, где поинтересоваться мнением обслуживаемых клиентов. В таких случаях обращают внимание на историю выбранного сервиса. Как правило, недобросовестные фирмы существуют в сфере услуг не более одного года.

Слабым звеном ТНВД дизельных двигателей является чувствительность их к попаданию в топливную систему воды. Особенно подвержены этому легковые иномарки, для которых вода является главным врагом. Для уменьшения этой опасности зимой нужно поддерживать максимально возможный уровень топлива в баке, чтобы свести к минимуму образование конденсата.

Для чего нужен тнвд

Аббревиатура ТНВД расшифровывается как Топливный Насос Высокого Давления (в английской литературе просто Injection pump). Данный насос используется на автомобилях с дизельным двигателем. Ведь для эффективного сгорания дизельного топлива требуются определенные условия, связанные с обеспечением высокого давления.

Поэтому, каждый автомобилист должен понимать, что такое ТНВД в дизельном двигателе, назначение и принцип его работы. Ведь без этого узла не сможет нормально функционировать система впрыска любого дизельного силового агрегата.

Для чего нужен Топливный Насос Высокого Давления

Основное назначение ТНВД — обеспечить подачу дизельного топлива в камеру сгорания двигателя под определенным давлением в требуемый момент. Но, стоит сказать, что с внедрением системы впрыска Common Rail с электронно-управляемыми форсунками, главной функцией насоса стало исключительно создание высокого давления топлива, при котором происходит наиболее полное его сгорание. Именно благодаря этому обеспечивается высокая мощность двигателя, работающего на обычной солярке.

Учитывая то, что современные модификации ТНВД должны обеспечивать подачу топлива при давлении 150 МПа и более, применение стандартной поршневой схемы неэффективно. На практике решить проблему удалось, применяя традиционную для компрессоров плунжерную пару (стальной высокопрочный стержень и цилиндр небольшого диаметра). Оба этих элемента изготовлены с высокой точностью, что позволило отказаться от традиционных для поршневых групп колец.

Время и объем подачи топлива в камеру сгорания определяется исходя из частоты вращения коленчатого вала силового агрегата. Поэтому, даже при изменении нагрузки (нажатие на педаль акселератора), двигатель получает необходимую для стабильной работы порцию солярки.

Топливный насос высокого давления, это один из основных узлов, обеспечивающих работоспособность двигателя. Поэтому его техобслуживанию и диагностике неисправностей стоит уделять особое внимание.

Видео о ТНВД

Читайте также: Чем отличается дизельный двигатель от бензинового и что выбрать.

Какие бывают ТНВД и чем они отличаются

На дизельных двигателях различных модификаций и разного поколения используют существенно отличающиеся модели топливных насосов высокого давления. Условно все модификации можно разделить на следующие группы.

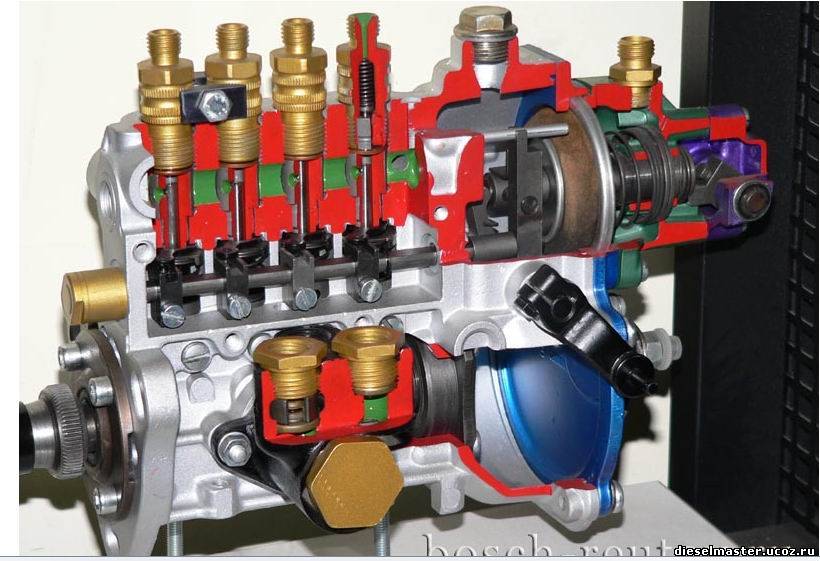

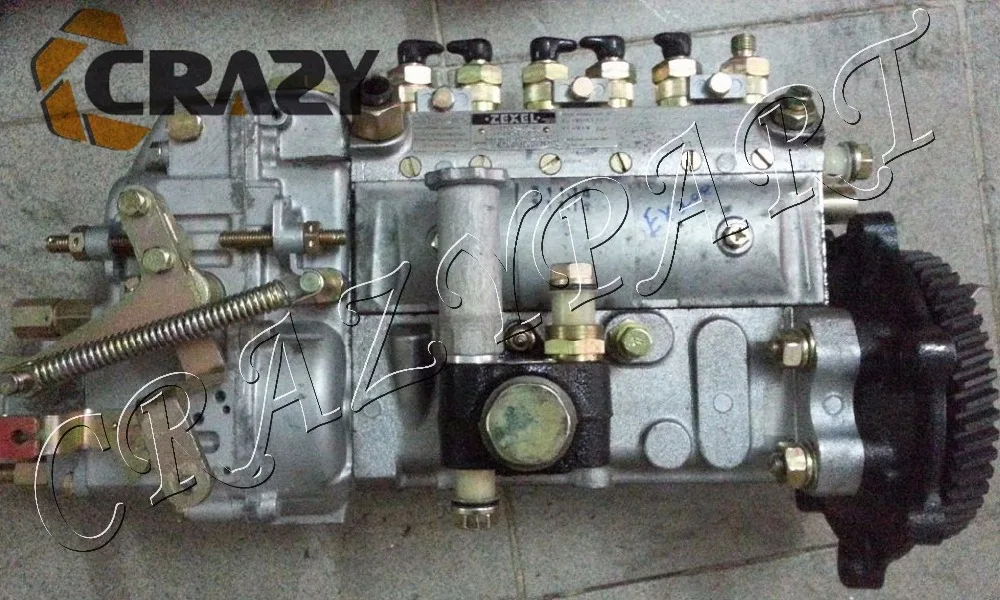

Рядные топливные насосы высокого давления

Рядный Топливный насос высокого давления от Bosch

Основная особенность устройства заключается в наличии отдельной плунжерной пары на каждый цилиндр. Все они размещаются в едином корпусе ТНВД, а подача топлива обеспечивается по специальным каналам. Функционирует агрегат следующим образом:

• Движение плунжера обеспечивается вращением кулачкового вала, имеющим привод непосредственно от коленвала двигателя.
• Под воздействием толкателя плунжер начинает передвигаться по втулке, при достижении заданного давления открывается выпускной клапан и топливо поступает в рабочий цилиндр двигателя.
• Регулировка момента подачи и требуемого объема горючего может осуществляться механическим способом либо при помощи систем электронного управления.

ТНВД такого типа отличаются высокой надежностью. На текущий момент рядные устройства применяются на среднем и тяжелом автотранспорте, на легковых автомобилях с начала столетия подобные ТНВД не устанавливаются.

Читайте также: Что такое ГБЦ и как она устроена.

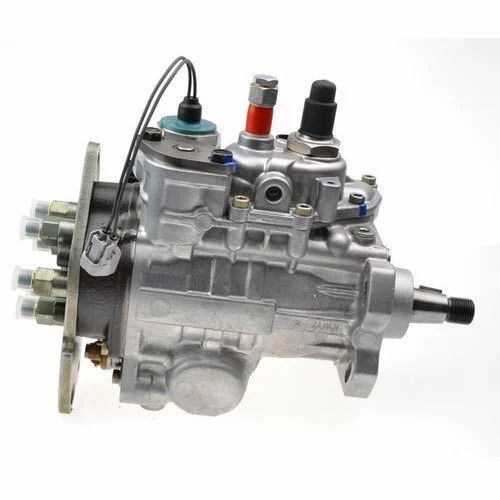

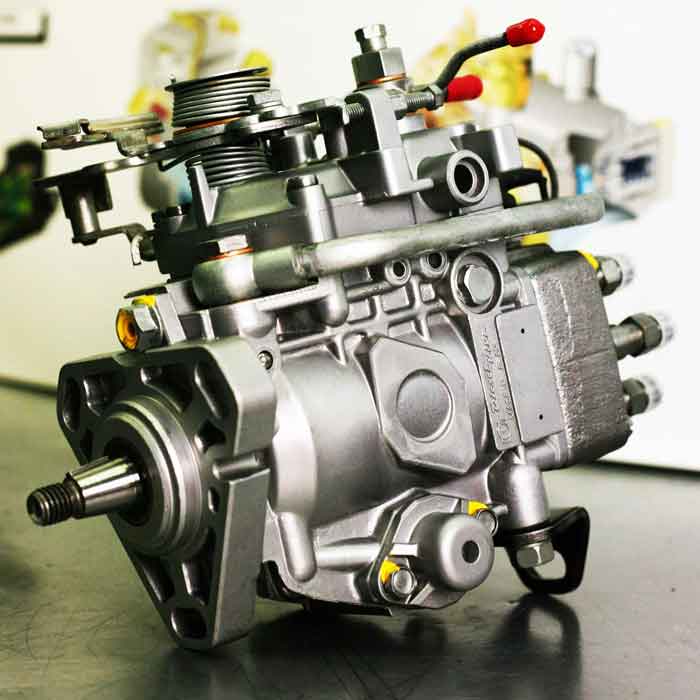

ТНВД распределительного типа

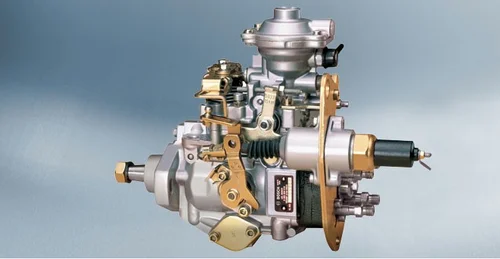

Топливный насос высокого давления распределительного типа

В этих устройствах производители отказались от выделенной на каждый рабочий цилиндр плунжерной пары. Конструкция содержит всего один или два плунжера, обеспечивающих повышение давления горючей смеси. К форсункам топлива подается через распределительную головку по специальным каналам.

Среди преимуществ такого типа ТНВД можно выделить:

• Уменьшенные габаритные размеры и масса оборудования. Благодаря этому основной сферой применения агрегата стали именно легковые автомобили.
• Равномерная подача топлива по цилиндрам независимо от режима работы двигателя. Обеспечить это удалось благодаря автоматической системе регулировки (механическая или электронная).

Следует признать, уменьшение количества плунжерных пар привело к увеличению нагрузки на них. Поэтому рабочий ресурс агрегата уступает другим модификациям ТНВД.

Читайте также: Что такое ДМРВ и какие функции оно выполняет.

Магистральные ТНВД

Магистральный Топливный насос высокого давления

Практически на всех современных дизельных автомобилях используется аккумуляторная система впрыска топлива Common Rail, одним из основных узлов которой и стал магистральный насос высокого давления.

Его основное отличие заключается в том, что горючее подается не непосредственно в цилиндры, а в аккумулирующую емкость (топливную рампу). Конструкция позволила разделить процессы повышения давления (нагнетания) топлива и его впрыска, что обеспечило более лучшую управляемость этими процессами.

На практике применяют насосы с 1-3 плунжерными парами, приводимыми в действие пружинами или под воздействием сжатых газов. Существуют модификации и с гидравлическим приводом. Распределение топлива по цилиндрам из рампы осуществляется при помощи открытия соответствующих дозирующих клапанов.

Эффективность работы магистрального ТНВД в комплексе с топливной рампой обеспечивается системой электронного управления и высоким создаваемым давлением (более 1500 бар). На текущий момент подобная система впрыска считается наиболее совершенной. Но стоит учитывать то, что магистральные ТНВД достаточно чувствительны к качеству используемого топлива.

То́пливный насо́с высо́кого давле́ния (ТНВД) ди́зельного дви́гателя является одним из наиболее сложных узлов системы топливоподачи дизельных двигателей.

Содержание

Назначение [ править | править код ]

Топливные насосы предназначены для подачи в цилиндры дизеля под определенным давлением и в определенный момент цикла, точно отмеренных порций топлива, соответствующих данной нагрузке приложенной к коленчатому валу. По способу впрыска различают топливные насосы непосредственного действия и с аккумуляторным впрыском.

В топливном насосе непосредственного действия осуществляется механический привод плунжера, а процессы нагнетания и впрыска протекают одновременно. В каждый цилиндр секция топливного насоса подает необходимую порцию топлива. Требуемое давление распыления создается движением плунжера насоса.

У топливного насоса с аккумуляторным впрыском привод рабочего плунжера осуществляется за счет сил давления сжатых газов в цилиндре двигателя или с помощью специальных пружин. На мощных тихоходных дизелях применяют аккумуляторные топливные насосы с гидравлическими аккумуляторами.

В системах с гидравлическими аккумуляторами процессы нагнетания и впрыска протекают раздельно. Предварительно топливо под высоким давлением нагнетается насосом в аккумулятор, из которого поступает к форсункам. Эта система обеспечивает качественное распыление и смесеобразование в широком диапазоне нагрузок дизеля, но из-за сложности конструкций такой насос широкого распространения не получил. Современные дизели используют технологию с управлением электромагнитными клапанами форсунок от микропроцессорного устройства (такое сочетание называется «common rail»).

Разновидности [ править | править код ]

Топливные насосы высокого давления могут быть рядными, V-образными (многосекционными) и распределительными. В рядных ТНВД насосные секции располагаются друг за другом, и каждая подает топливо в определенный цилиндр двигателя. В распределительных ТНВД, которые бывают одноплунжерными и двухплунжерными, одна насосная секция подает топливо в несколько цилиндров двигателя.

Устройство распределительного ТНВД:

1. редукционный клапан;
2. всережимный регулятор;
3. дренажныйштуцер;
4. корпус насосной секции высокого давления в сборе с плунжерной парой и нагнетательными клапанами;
5. топливоподкачивающий насос;
6. лючок регулятора опережения впрыска;
7. корпус ТНВД;
8. электромагнитный клапан выключения подачи топлива;
9. кулачково-роликовое устройство привода плунжера.

Подачу топлива из бака в ТНВД обеспечивает топливоподкачивающий насос (5), а редукционный клапан (1) поддерживает стабильное давление на входе в насосную секцию ТНВД, которая расположена в корпусе (4).

Плунжерная пара насосной секции представляет собой золотниковое устройство, регулирующее количество впрыскиваемого топлива и распределяющее его по цилиндрам дизеля в соответствии с порядком их работы. Всережимный регулятор (2) обеспечивает устойчивую работу дизеля в любом режиме, задаваемом водителем с помощью педали акселератора, и ограничивает максимальные обороты коленчатого вала, а регулятор опережения впрыска топлива (6) изменяет момент подачи топлива в цилиндры в зависимости от частоты вращения коленвала.

Топливоподкачивающий насос подает в ТНВД топливо в гораздо большем объёме, чем требуется для работы дизеля. Излишки возвращаются в бак через дренажный штуцер (3). Что касается электромагнитного клапана (8), то он предназначен для остановки дизеля. При повороте ключа в замке зажигания в положение «выключено» электромагнитный клапан перекрывает подачу топлива к плунжерной паре, а значит, и в цилиндры дизеля, это и требуется, чтобы заглушить силовой агрегат.

В зависимости от давления и продолжительности впрыска, а также от величины цикловой подачи топлива существуют следующие модели рядных ТНВД:

• М (4—6 цилиндров, давление впрыска до 550 бар)
• А (2—12 цилиндров, давление впрыска до 950 бар)
• P3000 (4—12 цилиндров, давление впрыска до 950 бар)
• P7100 (4—12 цилиндров, давление впрыска до 1200 бар)
• P8000 (6—12 цилиндров, давление впрыска до 1300 бар)
• P8500 (4—12 цилиндров, давление впрыска до 1300 бар)
• R (4—12 цилиндров, давление впрыска до 1150 бар)
• P10 (6—12 цилиндров, давление впрыска до 1200 бар)
• ZW (M) (4—12 цилиндров, давление впрыска до 950 бар)
• P9 (6—12 цилиндров, давление впрыска до 1200 бар)
• CW (6—10 цилиндров, давление впрыска до 1000 бар)
• h2000 (5—8 цилиндров, давление впрыска до 1350 бар)

Общее устройство ТНВД [ править | править код ]

• Корпус.
• Крышки.
• Всережимный регулятор
• Муфта опережения впрыска.
• Подкачивающий насос.
• Кулачковый вал.
• Толкатели.
• Плунжеры с поводками или зубчатыми втулками,
• Гильзы плунжеров.
• Возвратные пружины плунжеров.
• Нагнетательные клапаны.
• Штуцеры.
• Рейка.

Принцип действия ТНВД [ править | править код ]

Вращение кулачковый вал получает через муфту опережения впрыска и зубчатую передачу от коленчатого вала. При вращении кулачкового вала кулачок набегает на толкатель и смещает его, а он в свою очередь, сжимая пружину, поднимает плунжер. При поднятии плунжера он вначале закрывает впускной канал, а затем начинает вытеснять топливо, находящееся над ним. Топливо вытесняется через нагнетательный клапан, открывшийся за счёт давления, и поступает к форсунке.

В момент движения плунжера вверх винтовой канал, находящийся на нём, совпадает со сливным каналом в гильзе. Остатки топлива, находящиеся над плунжером, начинают уходить на слив через осевой, радиальный и винтовой каналы в плунжере и сливной в гильзе. При опускании плунжера за счёт пружины открывается впускной канал, и объём над плунжером заполняется топливом от подкачивающего насоса.

Изменение количества подаваемого топлива к форсунке осуществляется поворотом плунжеров от рейки через всережимный регулятор. При повороте плунжера, если винтовой канал совпадёт со сливным раньше, то впрыснуто топлива будет меньше. При обратном повороте каналы совпадут позже, и впрыснуто топлива будет больше.

На некоторых ТНВД (например, ТНВД трактора Т-130) часть секций отключается на холостых оборотах, соответственно, отключается и часть цилиндров двигателя.

Дополнительные агрегаты ТНВД [ править | править код ]

Муфта опережения впрыска — служит для изменения угла опережения впрыска в зависимости от оборотов. По принципу действия является механизмом, использующим центробежную силу. Устройство:

• Ведущая полумуфта.
• Ведомая полумуфта.
• Грузы.
• Стяжные пружины грузов.
• Опорные пальцы грузов

Принцип действия муфты следующий. При минимальных оборотах грузы за счёт пружин стянуты к центру и положение между муфтами является исходным, при этом угол опережения впрыска находится в пределах отрегулированного параметра. При увеличении оборотов центробежная сила в грузах возрастает и разводит их, преодолевая сопротивление пружин. При этом муфты поворачиваются относительно друг друга и угол опережения впрыска увеличивается.

Всережимный регулятор — служит для изменения количества подачи топлива в зависимости от режимов работы двигателя: запуск двигателя, увеличение/уменьшение оборотов, увеличение/уменьшение нагрузки, остановка двигателя. Устройство:

• Корпус.
• Крышки.
• Державка.
• Грузы.
• Муфта.
• Рычаги.
• Скоба-кулисы.
• Регулировочные винты.
• Оттяжные пружины.

Принцип действия регулятора следующий:

• Запуск двигателя: перед запуском рейка за счёт пружины находится в положении максимальной подачи топлива, поэтому при запуске в двигатель подаётся максимальное количество топлива. Это способствует быстрому запуску. Как только двигатель начнёт развивать обороты, и центробежная сила в грузах начнёт расти, они, преодолевая сопротивление пружин, начнут расходиться в стороны и внутренними своими рычагами давить на муфту, которая будет воздействовать на рычаг, а рычаг будет тянуть рейку в сторону уменьшения подачи топлива. Обороты установятся в соответствии с натягом пружин.
• Увеличение оборотов: при нажатии на педаль «газа» натягивается пружина, которая действует на рычаг рейки и муфту. Муфта и рейка смещается, при этом преодолевается центробежная сила в грузах. Рейка смещается в сторону увеличения подачи топлива, и обороты растут.
• Увеличение нагрузки — при увеличении нагрузки и неизменном положении педали «газа» обороты снижаются, центробежная сила в грузах тоже. Грузы складываются и дают возможность сместиться муфте, рычагу и рейке в сторону увеличения подачи топлива. При снижении нагрузки обороты начинают увеличиваться, центробежная сила в грузах тоже, грузы начинают расходится и внутренними рычагами смещать муфту, рычаг и рейку в сторону уменьшения подачи топлива. Обороты при этом прекращают расти.
• Остановка двигателя — при остановке двигателя поворачивается скоба, кулиса скобы воздействует на рычаг, а рычаг — на рейку. Рейка перемещается настолько в сторону уменьшения подачи, что подача прекращается, и двигатель останавливается

Автор: AutoLubitel

Просмотров: 84382

Топливный насос (сокращенно ТНВД) предназначен для выполнения следующих функций – подачи горючей смеси под высоким давлением в топливную систему ДВС, а также регулирования его впрыска в определенные моменты. Именно поэтому топливный насос считается наиболее важным устройством для дизельных и бензиновых двигателей.

Преимущественно ТНВД применяются, конечно же, в дизельных двигателях. А в бензиновых двигателях ТНВД встречаются лишь в тех агрегатах, на которых используется система непосредственного впрыска топлива. При этом насос в бензиновом двигателе работает куда с меньшей нагрузкой, поскольку такое высокое давление, как в дизеле не требуется.

Основные конструктивные элементы топливного насоса – плунжер (поршень) и цилиндр (втулка) малого размера, которые объединяются в единую плунжерную систему (пару), изготовленную из высокопрочной стали с большой точностью.

На самом деле изготовление плунжерной пары довольно трудная задача, требующая специальных высокоточных станков. На весь Советский союз был, если не изменяет память, всего один завод, на котором изготавливались плунжерные пары.

Как делают плунжерные пары в нашей стране сегодня можно увидеть в этом видео:

Между плунжерной парой предусматривается очень маленький зазор, так называемое прецизионное сопряжение. Это отлично показано в видео, когда плунжер очень плавно, с зависанием под действием собственного веса входит в цилиндр.

Итак, как мы уже сказали ранее, топливный насос применяется не только для своевременной подачи горючей смеси в топливную систему, но и для распределения его через форсунки в цилиндры в соответствии с типом двигателя.

Форсунки – связующее звено в этой цепи, поэтому они соединены с насосом трубопроводами. С камерой сгорания форсунки соединяются нижней распылительной частью, оснащенной небольшими отверстиями для эффективного впрыска топлива с дальнейшим его воспламенением. Определить точный момент впрыска ТС в камеру сгорания позволяет угол опережения.

Типы топливных насосов

В зависимости от особенностей конструкции различают три основных типа ТНВД – распределительный, рядный, магистральный.

Рядный ТНВД

Этот тип топливного насоса высокого давления оснащается плунжерными парами, расположенными рядом друг с другом (потому и такое название). Их количество строго соответствует количеству рабочих цилиндров двигателя.

Таким образом, одна плунжерная пара обеспечивает подачу топлива в один цилиндр.

Пары устанавливаются в насосном корпусе, в котором предусмотрены каналы входа и выхода. Запускается плунжер при помощи кулачкового вала, соединенного, в свою очередь, с коленвалом, от которого и передается вращение.

Кулачковый вал насоса, при вращении кулачками воздействует на толкатели плунжеров, заставляя их двигаться внутри втулок насоса. При этом поочередно открываются и закрываются впускные и выпускные отверстия. При движении плунжера вверх по втулке создается давление, необходимое для открывания нагнетательного клапана, через который топливо под давлением направляется по топливопроводу к определенной форсунке.

Момент подачи топлива и регулировка его количества, необходимого в конкретный момент времени может осуществляться либо с помощью механического устройства, либо с помощью электроники. Такая регулировка нужна для корректировки подачи топлива в цилиндры двигателя в зависимости от частоты вращения коленчатого вала (оборотов двигателя).

Механическое управление обеспечивается за счет использования специальной муфты центробежного типа, которая закреплена на кулачковом валу. Принцип действия такой муфты заключен в грузиках, которые находятся внутри муфты и имеют возможность перемещаться под действием центробежной силы.

Центробежная сила изменяется с ростом (или уменьшением) величины оборотов двигателя, благодаря чему грузики либо расходятся к внешним краям муфты, либо снова сближаются к оси. Это приводит к смещению кулачкового вала относительно привода из-за чего и изменяется режим работы плунжеров и, соответственно, при увеличении частоты вращения коленвала двигателя обеспечивается ранний впрыск топлива, а поздний, как вы догадались, при снижении оборотов.

Рядные топливные насосы весьма надежны. Их смазка осуществляется моторным маслом, поступающим из системы смазки двигателя. Они совершенно не привередливы к качеству топлива. На сегодняшний день применение таких насосов из-за их громоздкости ограничено грузовыми автомобилями средней и большой грузоподъемности. Примерно до 2000 года они применялись и на легковых дизельных моторах.

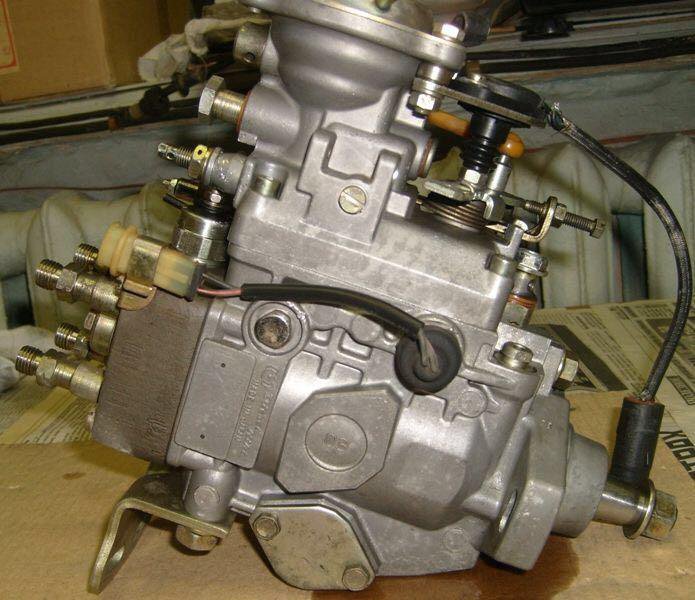

Распределительный ТНВД

В отличие от рядного насоса высокого давления, у распределительного ТНВД может быть либо один, либо два плунжера в зависимости от объема двигателя и, соответственно, необходимого объема топлива.

И эти один или два плунжера обслуживают все цилиндры двигателя, которых может быть и 4, и 6, и 8, и 12. Благодаря своей конструкции, в сравнении с рядными ТНВД, распределительный насос более компактен и меньше весит, и при этом способен обеспечить более равномерную подачу топлива.

К основному недостатку данного типа насосов можно отнести их относительную недолговечность. Распределительные насосы устанавливаются только в легковые автомобили.

Распределительный ТНВД может оснащаться различными типами приводов плунжера. Все эти типы привода являются кулачковыми и бывают: торцевыми, внутренними, внешними.

Наиболее эффективными считаются торцевые и внутренние приводы, которые лишены нагрузок, создаваемых давлением топлива на приводной вал, вследствие чего они служат несколько дольше, нежели насосы с внешним кулачковым приводом.

Кстати, стоит отметить, что импортные насосы фирм Bosch и Lucas, наиболее часто использующиеся в автомобилестроении оснащены именно торцевым и внутренним приводом, а внешний привод имеют насосы серии НД отечественного производства.

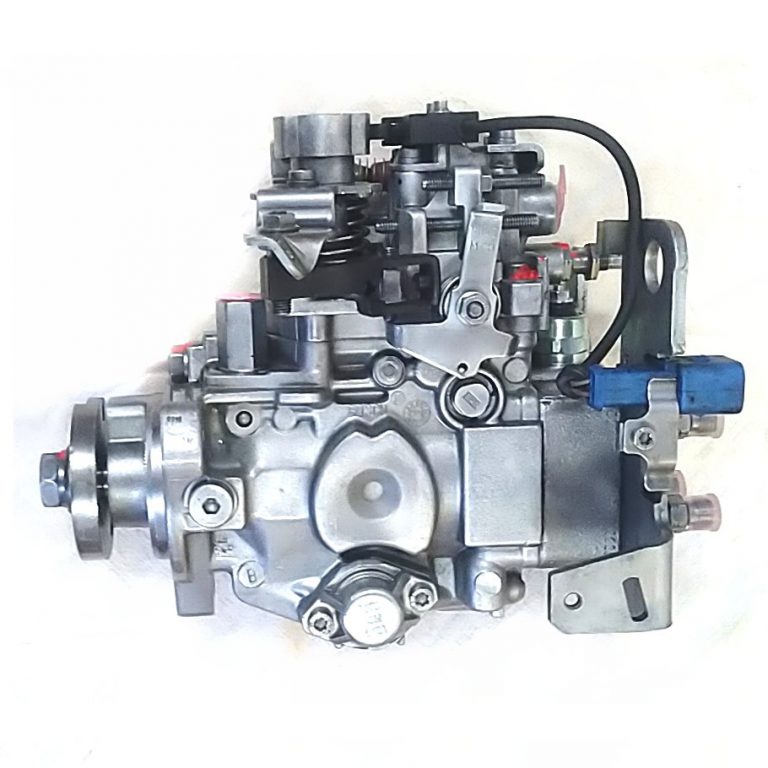

Торцевой кулачковый привод

В этом типе привода, используемом в насосах Bosch VE, основным элементом является распределительный плунжер, предназначенный для создания давления и распределения топлива в топливных цилиндрах. При этом плунжер-распределитель совершает вращательные и возвратно-поступательные перемещения при вращательных движениях кулачковой шайбы.

Возвратно-поступательное перемещение плунжера осуществляется одновременно с вращением кулачковой шайбы, которая, опираясь на ролики, перемещается вдоль неподвижного кольца по радиусу, то есть, как бы обегает его.

Воздействие шайбы на плунжер обеспечивает высокое давление топлива. Возврат плунжера в исходное состояние осуществляется благодаря пружинному механизму.

Распределение топлива в цилиндрах происходит за счет того, что приводной вал обеспечивает вращательные движения плунжера.

Величина подачи топлива может быть обеспечена с помощью электронного (электромагнитный клапан) или механического (центробежная муфта) устройства. Регулировка осуществляется за счет поворота на определенный угол неподвижного (не вращающегося), регулировочного кольца.

Цикл работы насоса состоит из следующих стадий: закачка порции топлива в надплунжерное пространство, нагнетание давления за счет сжатия и распределение топлива по цилиндрам. Затем плунжер возвращается в исходное положение и цикл повторяется заново.

Внутренний кулачковый привод

Внутренний привод применяется в распределительных ТНВД роторного типа, например, в насосах Bosch VR, Lucas DPS, Lucas DPC. В таком типе насоса подача и распределение топлива осуществляется посредством двух устройств: плунжера и распределительной головки.

Распределительный вал оснащается двумя противоположно-расположенными плунжерами, которые обеспечивают процесс нагнетания топлива, чем меньше расстояние между ними, тем выше давление топлива. После нагнетания давления топливо устремляется к форсункам по каналам распредголовки через нагнетательные клапана.

Подачу топлива к плунжерам обеспечивает специальный подкачивающий насос, который может отличаться в зависимости от типа своей конструкции. Это может быть либо шестеренчатый насос, либо роторно-лопастной. Подкачивающий насос находится в корпусе насоса и приводится в действие приводным валом. Собственно, он прямо на этом валу и установлен.

Распределительный насос с внешним приводом рассматривать не будем, поскольку, скорее всего, их звезда близка к закату.

Магистральный ТНВД

Такой вид топливного насоса применяется системе подачи топлива Common Rail, в которой топливо перед тем, как поступить к форсункам сначала накапливается в топливной рампе. Магистральный насос способен обеспечить высокую подачу топлива – свыше 180 МПа.

Магистральный насос может быть одно-, двух- или трехплунжерным. Привод плунжера обеспечивается кулачковой шайбой или валом (тоже кулачковым, разумеется), которые в насосе совершают вращательные движения, проще говоря, крутятся.

При этом в определенном положении кулачков, под действием пружины плунжер перемещается вниз. В этот момент происходит расширение компрессионной камеры, за счет чего в ней снижается давление и образуется разряжение, которое заставляет открыться впускной клапан, через который топливо проходит в камеру.

Поднятие плунжера сопровождается увеличением внутрикамерного давления и закрытием клапана впуска. При достижении давления, на который настроен насос, открывается выпускной клапан, через который топливо нагнетается в рампу.

В магистральном насосе управление процессом подачи топлива реализуется дозирующим топливным клапаном (который приоткрывается или закрывается на необходимую величину) при помощи электроники.

Расшифровка ТНВД (топливный насос высокого давления)

Топливный насос высокого давления – устройство, которое подает дизель к двигателю. Это самый сложный механизм в дизельных авто. Он перекачивает топливо под нужным давлением и впрыскивает его в определенный момент времени.

Содержание

• Что такое дизельный ТНВД
• Предназначение и принцип работы насоса высокого давления
• Процесс дозирования топлива в плунжерном насосе
• Клапан опережения впрыска
• Классификация по способу впрыска
• Типы ТНВД
• Механический тип
• Распределительный тип
• Электронный тип с датчиками
• Система насос-форсунка
• Стандарты Евро загрязнения окружающей среды
• Устройство ТНВД: схема
• Используется ли ТНВД в бензиновом двигателе
• Признаки и причины неисправностей
• Ремонт, регулировка и проверка работоспособности ТНВД Bosch
• Проверка на стенде по меткам

Что такое дизельный ТНВД

С помощью датчиков блок управления мотором понимает, какая в данный момент загруженность у мотора. По этим данным ТНВД дизельного двигателя отмеряет объем горючего и подает его под нужным напором.

В дизельном двигателе топливо попадает непосредственно в цилиндры, в отличие от бензинового мотора. Оно воспламеняется от сжатия, без применения искры от свечей. Чтобы сгорание проходило эффективно, капли горючего из форсунок должны быть меньше, чем на бензиновых аналогах. Чтобы этого достичь, у форсунки диаметр отверстия должен быть минимальным, а давление подаваемого топлива должно быть большим. ТНВД в дизельном двигателе подает горючее с давлением 100 кг, тогда как бензиновый насос обеспечивает только 5-6 кг.

ПОСМОТРЕТЬ ВИДЕО

Система впрыска Common Rail дает еще большее давление ТНВД дизеля. Она нагнетает топливо микропроцессором, который управляет электромагнитными клапанами форсунок.

Предназначение и принцип работы насоса высокого давления

Обычный электрический насос не может дать такой высокий напор, который требуется дизельному мотору. Поэтому был изобретен специальный ТНВД. Это механическое устройство, которое механическим способом подает горючее в камеру сгорания.

Принцип работы ТНВД современного вида заключается в подчинении командам ЭБУ. Блок управления анализирует положение коленчатого вала, температуру топлива, положение форсунок. В результате он отправляет сигнал насосу для перекачки определенного количества и напора дизеля в магистраль. После этого форсунки принимают решение о размере впрыска.

Принцип действия ТНВД заключается во вращении вала с кулачками. Он работает синхронно с коленвалом. Кулачки толкают плунжер, он поднимается. Одновременно открываются и закрываются отверстия для топлива. Это создает необходимое давление, в результате открывается главный клапан и горючее течет к нужной форсунке. Его количество и напор регулируется механически или электронно. Принцип работы ТНВД с электронным управлением значительно усложнился, к тому же, электроника часто дает сбои.

Процесс дозирования топлива в плунжерном насосе

В механическом механизме подача дизеля регулируется механически. За это отвечает центробежная муфта. Внутри нее расположены грузики, которые могут сходиться и расходиться благодаря центробежным силам. Это зависит от количества оборотов мотора. Когда грузики расходятся, кулачковый вал муфты поворачивается. Если число оборотов увеличилось, то горючее подается раньше, а если уменьшилось – позже. Система рычагов при этом воздействует на дозатор, который отмеряет необходимое количество.

Клапан опережения впрыска

Так же как бензиновый двигатель, дизельный имеет клапан опережения впрыска топлива ТНВД. Он выбирает оптимальный момент для начала впрыска в соответствии с положением коленвала. При этом сокращается время между впрыском и сгоранием горючего, что повышает КПД мотора.

Системой управляет электромагнитный клапан ТНВД. ЭБУ дает команду плунжеру, который открывает механизм с помощью этого клапана. Он открывает и закрывает отверстие в плунжерном механизме, таким образом, регулирует давление.

Классификация по способу впрыска

ТНВД в машине делится на следующие виды:

1. Непосредственного действия. Накачивание и впрыск горючего происходят одновременно. Плунжер двигается благодаря механическому приводу. Он создает давление для распыления топлива.

2. Аккумуляторный впрыск. Плунжер приводится в действие от отработанных газов в цилиндрах двигателя или от специальных пружин.

3. Гидравлический аккумулятор. Применяется в моторах с низкими оборотами и высокой мощностью. Накачивание и впрыск – это отдельные процессы, которые происходят в разное время. Сначала топливо нагнетается в цилиндр, а потом подается к топливным форсункам. Такая конструкция дает оптимальную смесь и эффективное распыление. Но этот вид непопулярен из-за сложной конструкции.

Типы ТНВД

Виды ТНВД появлялись последовательно с развитием технологии и научных решений. Принцип работы ТНВД дизеля при этом значительно менялся: сначала это был своеобразный «мозг» машины, потом часть его функций взял на себя электронный блок управления.

Механический тип

Первые образцы были построены по этому типу. Насос представляет собой маленькую копию двигателя: он рядный, V-образной конструкции. Имеет коленчатый вал, который соединен с двигателем и крутится с ним на одной частоте. Коленвал ударяет по топливным магистралям, которые выдают горючее в свои форсунки. Это не самая эффективная схема, так как механическая форсунка не дает капли топлива минимального размера.

Распределительный тип

Пришел на смену механическому, но его недостаток в маленьком ресурсе. Имеет один плунжер ТНВД и одну насосную секцию, которая распределяет напор по четырем форсункам. За количество топлива отвечает дозатор. А за напор горючего отвечает кулачковая шайба, которая давит на цилиндр.

Электронный тип с датчиками

Плавающие углы впрыска. Сначала угол впрыска регулировался механически. Потом была внедрена электронная система регулирования углов. Она добавила мощности моторам.

С развитием технологий устройство топливного насоса высокого давления дизельного двигателя все усложнялось. Это увеличивало мощность, но снижало ресурс механизма.

Сегодня на всех автомобилях устанавливают Common Rail – электронные форсунки. Это облегчает работу ТНВД, вся электроника находится на впуске. Его задача ограничивается только подачей напора в 1,5-2 тонны. С такой системой топливный насос высокого давления дизельного двигателя имеет больший ресурс.

Система насос-форсунка

В этой системе насос и форсунка объединены в единый механизм. Дизель подается прямо из бака под низким давлением (его создает подкачивающий насос). От распределительного вала подходят коромысла к форсункам и нажимают на насосный отсек. Создается необходимое давление, и происходит впрыск топлива. Это улучшает управление впрыском: если выйдет из строя одна форсунка, двигатель продолжит работу. Давление ТНВД при этом остается таким же, как в предыдущем типе – 1,5-2 тонны.

Стандарты Евро загрязнения окружающей среды

Соблюдение экологических стандартов зависит от системы выхлопа, а также от механизмов, которые подают топливо в камеры сгорания. Чтобы уменьшить количество вредных выбросов, нужно улучшить сгорание смеси. Это достигается за счет большого напора и точного дозирования. Самыми экологичными считаются системы насос-форсунка и Common Rail.

Устройство ТНВД: схема

Так как ТНВД работает с очень высоким напором, его конструкция должна быть хорошо продумана. Схема топливного насоса высокого давления содержит много рычагов, реек, кулачков, которые обеспечивают стабильную работу. Зазоры между деталями – десятые и сотые доли миллиметра. При отклонении от этих размеров может упасть давление или распределение топлива по форсункам произойдет неправильно. Это самый дорогой элемент топливной системы дизельного авто.

Первый насос был механическим и предельно простым. Он был рядный, маленькая копия двигателя. В нем был один плунжер, который отправлял дизель на все цилиндры. Сегодня устройство ТНВД усложнилось: на каждый цилиндр идет свой плунжер. Устройство топливного насоса высокого давления также предполагает наличие центра управления: здесь принимается решение о величине напора и количестве дизеля для форсунки. Здесь же измеряются все параметры, например, температура топлива. Это значительно усложняет устройство топливного насоса, из-за чего он чаще ломается.

Используется ли ТНВД в бензиновом двигателе

Существуют бензиновые моторы с непосредственным впрыском. ТНВД бензинового двигателя создает необходимое давление, благодаря которому топливо попадает в цилиндры. Там оно смешивается с воздухом и поджигается свечой зажигания, как в карбюраторных машинах.

Признаки и причины неисправностей

Система Common Rail и насос-форсунки требовательны к качеству топлива. Поэтому в них применяется два топливных фильтра: грубой очистки и тонкой очистки. Даже малейшая песчинка может вывести из строя эти сложные устройства.

Еще одна опасность – воздух. Если он попадет в механическое устройство, дизель будет работать хуже. Если он попадет в электронные системы, разбиваются обратки форсунок и распылители.

Признаки неисправностей:

• Посторонние шумы;

• Утечка топлива;

• Увеличенный расход дизеля;

• Повреждение корпуса механизма;

• Мотор не запускается;

• Перегрев силового агрегата.

Распространенные неисправности в работе ТНВД:

1. Износ плунжерных тяг. В результате плунжер срабатывает не так, как нужно и мотор недополучает топливо.

2. Износ плунжерных пар, клапанов. Это приводит к изменению угла впрыска, неполадкам в работе силового агрегата.

3. Поломка форсунки. При электронном впрыске поломка даже одной форсунки приводит к остановке работы мотора.

4. Поломка рейки. Она может заклинить из-за попадания грязи и пыли.

Ремонт, регулировка и проверка работоспособности ТНВД Bosch

Расшифровка аббревиатуры ТНВД вам уже известна – топливный насос высокого давления. Его изобрел Роберт Бош. И сегодня механизмы его фирмы устанавливаются на автомобилях. Но если вы столкнулись с поломкой, заменить насос на новый довольно затратно. Поэтому многие автолюбители проводят ремонт ТНВД Бош своими руками.

Это сложное устройство, в котором не каждый может разобраться. Поэтому важно найти мастера, который знает схему механизма и разбирается в моделях. Не каждый мастер может разобраться в схеме ТНВД в разрезе. Но если вы уверены в своих силах, проводите ремонт самостоятельно.

Замена плунжерной пары ТНВД Бош своими руками:

1. Снимите клеммы с аккумулятора.

2. Разберите все провода вокруг насоса, отсоедините от него все шланги.

3. Снимите переднюю крышку мотора и вытащите насос.

4. Аккуратно разберите насос и открутите плунжер. Почистите все детали от грязи.

5. Проверьте состояние всех роликов и реек, на них не должно быть износа.

6. Со старой плунжерной пары скрутите клапаны и «глушилку», поставьте их на новый механизм.

7. Соберите все в обратном порядке.

Проверка на стенде по меткам

Для диагностики отдельных частей насоса, например, плунжеров, используются специальные стенды. Без них сложно определить, какая именно часть сломалась.

Непосредственный впрыск топлива в цилиндры дает мотору выигрыш в мощности. Он использует все лошадиные силы, которые заложены производителем. Это обеспечивается специальными форсунками и ТНВД. Расшифровка ТНВД проста: топливный насос высокого давления, он стоит на всех дизельных автомобилях. Его называют самой сложной и дорогой деталью этих авто.

ПОСМОТРЕТЬ ВИДЕО

Что такое топливный насос? — 7 признаков неисправного топливного насоса

Что такое топливный насос?

Топливный насос — это часть автомобиля, которая подает топливо из топливного бака в карбюратор или топливную форсунку двигателя внутреннего сгорания.

Одновременно обеспечивает давление для распыления топлива в двигатель через форсунки. Насос с электроприводом обычно устанавливается в топливном баке. Он всасывает топливо, сжимает его и подает в топливную магистраль, которая доставляет его в моторный отсек.

Там регулятор давления направляет избыточное топливо, которое не требуется двигателю, обратно в бак по параллельной линии. Топливные насосы, используемые сегодня, обычно производят 30-60 фунтов. Давление примерно такое же, как давление воды в домашней сантехнике.

Входное отверстие насоса фильтруется пластиковым мешком, чтобы грязь не попала в насос и мотор. Датчик бака обычно устанавливается непосредственно на насосе. Дизельные двигатели с непосредственным впрыском или высокотехнологичные бензиновые двигатели имеют второй ТНВД, установленный на двигателе.

В карбюраторных двигателях часто используются механические насосы низкого давления, установленные вне топливного бака, в то время как в двигателях с впрыском топлива часто используются электрические топливные насосы, установленные в топливном баке, а некоторые двигатели с впрыском топлива имеют два топливных насоса: один в баке насос подачи высокого давления/большого объема и насос высокого давления/малого объема на двигателе или рядом с ним.

Давление топлива должно соответствовать определенным спецификациям, чтобы двигатель работал правильно. Если давление топлива слишком высокое, двигатель будет работать с перебоями и обогащением, препятствуя сжиганию всего перекачиваемого топлива, что сделает двигатель неэффективным и загрязняющим окружающую среду. Если давление слишком низкое, двигатель может работать на обедненной смеси, давать пропуски зажигания или глохнуть.

Топливный насос не обязателен для работы двигателя. Топливо низкого давления, необходимое для карбюраторного двигателя, можно легко подавать, установив бак выше карбюратора и подав топливо самотеком. Этот метод обычно используется на карбюраторных мотоциклах, где бак обычно расположен непосредственно над двигателем, и на высокопланах с топливными баками в крыльях.

Типы топливных насосов

На рынке доступны в основном три типа топливных насосов, каждый из которых описан ниже:

1. Механический топливный насос

В основном это топливные насосы низкого давления, иногда также используемые для высокого давления, основная работа которых заключается в перекачке топлива из бака в топливный бак двигателя с искровым зажиганием.

Механический топливный насос приводится в действие распределительным валом или специальным валом, приводимым в движение коленчатым валом. Когда вал вращается, кулачок проходит под поворотным рычагом и толкает его вверх с одного конца. Другой конец рычага, свободно связанный с резиновой диафрагмой, образующей дно камеры насоса, опускается вниз и тянет за собой диафрагму.

Когда рычаг тянет диафрагму вниз, создается всасывание, которое всасывает топливо по топливной трубе в насос через односторонний клапан. По мере того, как вращающийся кулачок поворачивается дальше, так что он больше не давит на рычаг, рычаг перемещается назад под действием возвратной пружины, ослабляя свое усилие на диафрагме.

Свободно связанный рычаг не толкает диафрагму вверх, но есть возвратная пружина, которая давит на нее. Диафрагма может двигаться вверх только за счет выталкивания бензина из камеры. Бензин не может вернуться через первый односторонний клапан, поэтому он выходит через другой, ведущий к карбюратору. Карбюратор пропускает бензин только по мере необходимости, через игольчатый клапан в поплавковой камере.

Механический топливный насос состоит из двух видов насосов; то есть; топливный насос диафрагменного типа и топливный насос плунжерного типа.

Мембранный топливный насос

Мембранный топливный насос представляет собой объемный насос прямого вытеснения, который всасывает топливо за счет расширения и сжатия диафрагмы. Корпус насоса состоит из впускного и выпускного обратных клапанов, которые являются односторонними клапанами. Когда диафрагма сжимается, давление внутри насоса становится ниже атмосферного, и топливо всасывается через впускной клапан.

По мере расширения диафрагмы топливо внутри насоса выталкивается через выпускной клапан. Движение расширения и сжатия диафрагмы контролируется рычагом, приводимым в действие движением эксцентрикового кулачка. Этот эксцентриковый кулачок соединен с коленчатым валом двигателя через соответствующую зубчатую передачу.

Топливный насос плунжерного типа

Топливный насос плунжерного типа также является объемным насосом, который всасывает и подает топливо с помощью возвратно-поступательного движения плунжера. Плунжер заключен внутри цилиндра, а одна сторона плунжера соединена с толкателем, который далее соединяет распределительный вал.

Клапаны установлены на конце цилиндра. При движении плунжера назад топливо всасывается в цилиндр, а при движении плунжера вперед топливо выбрасывается из цилиндра.

Хотя давление топлива, подаваемого механическими насосами, является постоянным, оно требует надлежащего обслуживания из-за большого количества движущихся частей. Эти насосы в настоящее время устарели, потому что автомобили меняют свою систему впрыска с карбюратора на систему впрыска топлива.

2. Электрический топливный насос

Эти типы топливных насосов обычно используются в системах впрыска топлива, которые являются неотъемлемой частью современных автомобилей. Он создает высокое давление для подачи топлива из насоса. Это высокое давление может вызвать воспламенение топлива внутри самого насоса и стать причиной взрыва. Таким образом, в целях безопасности электрический топливный насос находится далеко от двигателя, а точнее, он должен находиться внутри топливного бака.

Ток для работы топливного насоса обеспечивается аккумуляторной батареей автомобиля. Электронный блок управления (ECU) также доступен там, который должным образом контролирует выходное давление и объем топлива и, кроме того, он также измеряет поступающее топливо из бака. ECU помогает автомобилю экономить топливо и, следовательно, обеспечивает лучший пробег и мощность.

Как работает электрический насос

Электрический насос имеет аналогичный мембранный механизм; он приводится в действие стержнем, который втягивается в соленоидный переключатель, пока он не разомкнет набор контактов, чтобы отключить ток.

Соленоид притягивает железный стержень, который тянет диафрагму вниз, всасывая бензин в камеру. В конце своего пути железный стержень раздвигает набор контактов, прерывая подачу тока к электромагниту и ослабляя натяжение диафрагмы.

Когда возвратная пружина диафрагмы поднимает диафрагму, она также оттягивает стержень от контактов; затем они закрываются, так что соленоид снова тянет шток и диафрагму вниз.

3. Топливный насос высокого давления

Эти типы топливных насосов обычно используются для непосредственного впрыска топлива в камеру сгорания, в частности, в двигателях с воспламенением от внутреннего сгорания. Эти типы насосов работают выше 200 Па. Чтобы справиться с таким высоким давлением, эти насосные системы сделаны сложными и прочными.

Общая система насосов высокого давления, состоящая из направляющих, дозаторов, распределительных устройств и т. д., помогает насосу подавать топливо в камеру сгорания без каких-либо потерь или перерасхода топлива.

7 признаков неисправного топливного насоса

Топливный насос в вашем автомобиле подает бензин из бензобака в двигатель, что обеспечивает бесперебойную работу автомобиля. Если насос перегревается, повреждается или выходит из строя, двигатель автомобиля не будет правильно или вообще не будет подавать топливо. Если вы заметили эти шесть признаков, подумайте о том, чтобы доставить свой автомобиль к местному дилеру для замены топливного насоса.

1. Воющий шум из топливного бака

Если вы заметили воющий шум, исходящий из топливного бака, возможно, топливный насос начинает выходить из строя. Если вы слышите визг, возможно, топливный насос неисправен, у вас заканчивается бензин или в баке есть загрязняющие вещества.

2. Двигатель глохнет или глохнет

Если во время движения двигатель внезапно начинает глохнуть, возможно, неисправен топливный насос. Если топливный насос не может обеспечить постоянную подачу топлива в двигатель, производительность двигателя падает, и двигатель начинает глохнуть. Вы также можете заметить, что автомобиль дергается, когда двигатель не получает нужного количества бензина из-за отказа топливного насоса.

3. Проблемы с запуском автомобиля

Хотя невозможность запуска автомобиля может быть вызвана рядом проблем, причиной может быть неисправный топливный насос. Если двигатель заводится, когда вы поворачиваете ключ, но кажется, что он не заводится, есть большая вероятность, что топливный насос не может подавать бензин в двигатель.

Если вы продолжите пытаться завести автомобиль без достаточного количества топлива, вы разрядите аккумулятор и создадите дополнительную нагрузку на систему запуска, что приведет к ремонту автомобиля.

4.

Потеря мощности под нагрузкой

Если вы буксируете прицеп или перевозите тяжелый груз и заметили, что автомобиль начинает тянуть, возможно, неисправен топливный насос. При повышенной нагрузке на автомобиль неисправный топливный насос не может подавать достаточное количество бензина или поддерживать достаточное давление топлива, чтобы удовлетворить высокий спрос на бензин, необходимый автомобилю в стрессовых ситуациях.

5. Уменьшенный расход бензина

Если вы вдруг обнаружите, что наполняете свой бензобак больше, чем обычно, подумайте о неисправном или неисправном перепускном клапане в топливном насосе. Если клапан не открывается, когда это необходимо, он позволяет избытку бензина поступать в систему двигателя. К сожалению, избыток бензина или топлива не может храниться или использоваться в двигателе, а вместо этого он просто сгорает без необходимости, что приводит к сокращению расхода бензина.

6. Глохнущий двигатель при высоких температурах

Глохнущий двигатель часто является признаком неисправности топливного насоса, особенно если вы видите повышение температуры на термометре вашего автомобиля. Если двигатель не получает достаточного количества топлива от топливного насоса, ему приходится работать усерднее, чтобы двигатель работал должным образом. Чем больше приходится работать двигателю, тем горячее он становится, и он может заглохнуть, чтобы предотвратить перегрев.

7. Неисправный двигатель

Наконец, ваш автомобиль может не завестись из-за аккумуляторной батареи, генератора переменного тока, стартера, топливного фильтра или топливного насоса. Все эти вещи играют роль в запуске вашего автомобиля. Если насос сдох, вы не сможете подать бензин в камеру сгорания, чтобы завести машину.

Поддерживайте топливный насос в хорошем рабочем состоянии, не допуская слишком низкого расхода бензина в автомобиле, покупая бензин на заправочных станциях с хорошей репутацией и регулярно проверяя топливный насос.

Как завести автомобиль с неисправным топливным насосом?

Есть несколько способов завести автомобиль с неисправным топливным насосом. Это простые предложения, которые можно попробовать, даже если у вас нет особых механических способностей. Профессиональные механики напомнят вам, что это временное решение серьезной проблемы, которую лучше не игнорировать.

• Датчик давления топлива . Прикрепление датчика давления топлива непосредственно к двигателю позволит завести автомобиль и начать движение. Датчик давления топлива обычно находится в ценовом диапазоне 40 долларов и является удобным инструментом, который нужно иметь под рукой.
• Ручное давление . Использование давления для подачи топлива по магистралям является еще одним простым методом запуска автомобиля.
• Перегрев двигателя — Возможен перегрев двигателя из-за неисправного топливного насоса, но если автомобиль заглушить и охладить, низкая температура также может привести к остановке насоса. Поддержание постоянной температуры двигателя может позволить вам проехать на автомобиле достаточно далеко, чтобы добраться до ремонтной мастерской.

Как долго служат топливные насосы?

Топливный насос — невоспетый герой вашего автомобиля. Он берет бензин из бензобака и направляет его в двигатель, чтобы ваш автомобиль, грузовик или внедорожник могли завестись и работать. Топливный насос вашего автомобиля должен прослужить не менее 100 000 миль.

На самом деле нет никаких причин для превентивной замены топливного насоса до пробега 100 000 миль. Известно, что в некоторых случаях топливные насосы служат более 200 000 миль. После 100 000 миль отказ насоса достаточно вероятен, поэтому, если вы заменяете основную часть топливной системы поблизости, может быть выгодно заменить ее одновременно.

Когда следует заменить топливный насос?

Обычно нет необходимости предварительно заменять топливный насос, но если на автомобиле выполняется другое обслуживание, включающее снятие бензобака, а текущий топливный насос проехал более 100 000 миль, то его замена может сэкономить деньги и время в долгосрочной перспективе.

Если кажется, что топливный насос дает толчки, а затем не подает достаточно топлива, немедленно обратитесь к квалифицированному механику для проверки. Топливная система необходима для поддержания автомобиля в рабочем состоянии, а плохо обслуживаемая топливная система совершенно опасна.

Как заменить топливный насос?

Если ваш топливный насос не перекачивает достаточное количество топлива для работы двигателя, возможно, его необходимо заменить. Это можно сделать за 12 последовательных шагов.

Если ваш топливный насос не обеспечивает достаточного давления топлива, чтобы соответствовать спецификациям, или не перекачивает достаточное количество топлива, чтобы не отставать от двигателя, возможно, его необходимо заменить.

Это можно сделать за 12 последовательных шагов; однако рекомендуется иметь помощника для облегчения процесса.

1. Припаркуйте автомобиль на твердой ровной поверхности и включите стояночный тормоз.
2. Найдите топливный насос, который на большинстве автомобилей находится в топливном баке. После обнаружения откройте крышку топливного бака и попросите помощника повернуть ключ в положение ON, пока вы слушаете отверстие заливной горловины. Топливный насос будет гудеть в течение двух-трех секунд, если он работает правильно. Если звук не слышен, может потребоваться замена насоса.
3. Найдите и проверьте предохранитель и реле топливного насоса.
4. Если предохранитель перегорел, замените его на предохранитель того же тока. Проверить работу топливного насоса. Если топливный насос работает, ваша работа выполнена.
5. Если предохранитель и реле исправны, проверьте питание и массу на топливном насосе. Может потребоваться снятие топливного бака или заднего сиденья. Если на насосе есть питание и масса, то насос неисправен.
6. Сбросьте давление в топливной системе. Отсоедините отрицательный кабель аккумуляторной батареи.
7. Откачать или слить как можно больше топлива из топливного бака. Отсоедините шланг заливной горловины и электрическое соединение с насосом.
8. Подоприте топливный бак домкратом и деревянным бруском. Удалите все удерживающие ремни или болты, которыми бак крепится к раме. Опустите бак.
9. Отсоедините топливопроводы и снимите топливный насос с бака.
10. Сравните новый топливный насос с оригинальным, чтобы убедиться, что у вас правильная деталь. Установите новый топливный насос.
11. Подсоедините топливопроводы к насосу. Поднимите топливный бак и установите удерживающий ремень. Снова подсоедините шланг заливной горловины и электрический разъем.
12. Подсоедините отрицательный кабель аккумуляторной батареи. Заполните бак газом. Проведите дорожное испытание, чтобы подтвердить успешный ремонт.

Стоимость замены топливного насоса

Средняя стоимость замены топливного насоса составляет от 220 до 1062 долларов США в зависимости от автомобиля и возраста. Затраты на рабочую силу оцениваются от 124 до 260 долларов, а цены на запчасти — от 95 до 854 долларов. Оценки не включают налоги и сборы.

Если вы заменяете топливный насос самостоятельно, это просто затраты вашего времени. Вообще говоря, замена бензонасоса считается задачей среднего уровня.

Если вы решите обратиться к профессионалу, вам может потребоваться от 400 до 600 долларов на замену неисправного топливного насоса. Вы можете найти механика, который может помочь с ремонтом топливного насоса, в наших предпочтительных магазинах в вашем районе. Ожидайте, что фактическая замена займет от 1 до 6 часов, в зависимости от опыта механика и инструментов, которые у него есть под рукой.

Независимо от того, выполняете ли вы эту работу самостоятельно или доверите ее профессионалу, убедитесь, что топливный бак должным образом очищен от всех загрязнений, так как на дне топливного бака может скапливаться многолетний осадок топлива.

Часто задаваемые вопросы.

Что такое топливные насосы?

Топливный насос — это часть автомобиля, которая подает топливо из топливного бака в карбюратор или топливную форсунку двигателя внутреннего сгорания. В то же время он обеспечивает давление для распыления топлива в двигатель через форсунки. Насос с электроприводом обычно устанавливается в топливном баке. Он всасывает топливо, сжимает его и подает в топливную магистраль, которая доставляет его в моторный отсек.

Как работает топливный насос?

В современных автомобилях и мотоциклах с топливной форсункой топливный насос обычно электрический и находится внутри топливного бака. Насос создает более высокое давление в топливопроводах, подталкивая бензин к двигателю. Более высокое давление повышает температуру кипения бензина.

Объявления

Каковы признаки неисправности топливного насоса?

Общие признаки неисправности топливного насоса
1. Воющий шум из топливного бака.
2. Двигатель глохнет или дергается.
3. Проблемы с запуском автомобиля.
4. Потеря мощности под нагрузкой.
5. Уменьшенный расход бензина.
6. Остановка двигателя при высоких температурах.

Как долго служат топливные насосы?

Топливный насос — невоспетый герой вашего автомобиля. Он берет бензин из бензобака и направляет его в двигатель, чтобы ваш автомобиль, грузовик или внедорожник могли завестись и работать. Топливный насос вашего автомобиля должен прослужить не менее 100 000 миль.

Сколько стоит замена топливного насоса?

Средняя стоимость замены топливного насоса составляет от 220 до 1062 долларов США в зависимости от автомобиля и возраста. Затраты на рабочую силу оцениваются от 124 до 260 долларов, а цены на запчасти — от 95 до 854 долларов. Оценки не включают налоги и сборы.

Электрический топливный насос

Дом, Библиотека по ремонту автомобилей, Автозапчасти, Аксессуары, Инструменты, Руководства и книги, Автомобильный БЛОГ, Ссылки, Индекс

Авторское право AA1Car

Электрический топливный насос используется на двигателях с впрыском топлива для перекачки топлива из бензобака к форсункам. Насос должен подавать топливо под высоким давлением (обычно от 30 до 85 фунтов на квадратный дюйм в зависимости от применения), чтобы форсунки могли впрыскивать топливо в двигатель. Давление топлива должно быть в пределах спецификации для правильной работы двигателя. Слишком низкое давление может привести к нехватке топлива в двигателе, что приведет к его обедненной работе, пропускам зажигания, колебаниям или остановке. Слишком высокое давление топлива может привести к неровной работе двигателя, перерасходу топлива и загрязнению окружающей среды.

Электрические топливные насосы обычно устанавливаются внутри топливного бака, хотя некоторые из них могут быть установлены снаружи бака. Некоторые автомобили могут иметь даже два топливных насоса (перекачивающий насос внутри бака и основной топливный насос снаружи). Расположение в баке помогает приглушить жужжание, производимое двигателем электронасоса, а погружение насоса в топливо помогает смазывать и охлаждать двигатель насоса. Езда с топливным баком, заполненным менее чем на 1/4, может сократить срок службы насоса из-за его перегрева. Это также увеличивает риск кратковременного голодания насоса при резком повороте, торможении или ускорении. Закончившийся бензин иногда может повредить электрический топливный насос, лишив его охлаждения и смазки.

Насос обычно является частью узла отправки, который включает в себя поплавок, который посылает электрический сигнал на указатель уровня топлива на приборной панели. Если требуется замена электрического топливного насоса, его можно заменить как отдельный элемент или как полный модуль в сборе (что дороже, но проще и менее хлопотно).

Электрические топливные насосы бывают различных конструкций. В некоторых старых приложениях используется насос прямого вытеснения с роликовой ячейкой. В этом типе используются ролики, установленные на смещенном диске, который вращается внутри стального кольца. Топливо втягивается в промежутки (ячейки) между роликами и проталкивается от входа насоса к выходу. Насосы с роликовыми ячейками обычно вращаются со скоростью около 3000 об/мин. Этот тип насоса может создавать очень высокое давление, а скорость потока имеет тенденцию быть постоянной. Но выход идет импульсами, поэтому в топливопроводе после насоса часто монтируют глушитель для гашения импульсов давления. Насос с роликовыми ячейками также может быть установлен снаружи топливного бака и использоваться со вторым питающим насосом низкого давления, установленным внутри топливного бака.

Еще одним типом поршневых насосов является насос «геротор». Эта конструкция аналогична конструкции масляного насоса и использует смещенный ротор для подачи топлива через насос. Героторный насос обычно работает со скоростью около 4000 об/мин.

Другой вариант – пластинчато-роликовый насос. Здесь вместо роликов используются лопасти для проталкивания топлива через насос.

В большинстве новых автомобилей используется топливный насос «турбинного» типа. Турбинный насос имеет рабочее колесо, прикрепленное к двигателю. Лопасти крыльчатки проталкивают топливо через насос, когда крыльчатка вращается. Этот тип насоса не является объемным насосом, поэтому он не производит пульсаций, работает очень плавно и тихо. Он работает на более высоких скоростях, обычно до 7000 об/мин, и потребляет меньше тока, чем насосы более старого типа. Кроме того, он менее сложен в производстве и очень долговечен. Некоторые поставщики насосов вторичного рынка используют этот тип насоса для замены старых моделей.

ПРИМЕЧАНИЕ. Сменные топливные насосы НЕ обязательно должны быть того же типа, что и оригинальные. Но они должны быть способны создавать то же рабочее давление и подавать тот же объем топлива, что и оригинал. Использование неподходящего насоса или замена другого насоса может привести к проблемам с управляемостью из-за колебаний давления или расхода топлива.

Как работает электрический топливный насос

Когда водитель включает ключ зажигания, модуль управления трансмиссией (PCM) включает реле, которое подает напряжение на топливный насос. Двигатель внутри насоса начинает вращаться и работает несколько секунд, чтобы создать давление в топливной системе. Таймер в PCM ограничивает время работы насоса до запуска двигателя.

Топливо всасывается в насос через впускную трубку и сетчатый фильтрующий рукав (что помогает предотвратить попадание ржавчины и грязи в насос). Затем топливо выходит из насоса через односторонний обратный клапан (который поддерживает остаточное давление в системе, когда насос не работает) и направляется к двигателю через топливопровод и фильтр.

Топливный фильтр задерживает ржавчину, грязь и другие твердые загрязнения, которые могли пройти через насос, чтобы предотвратить засорение топливных форсунок такими частицами.

Затем топливо поступает в топливную рампу двигателя и направляется к отдельным топливным форсункам. Регулятор давления топлива на топливной рампе поддерживает давление топлива и направляет излишки топлива обратно в бак.

На более новых автомобилях с безвозвратной системой EFI регулятор давления топлива расположен в топливном баке и является частью модуля топливного насоса. Обратного топливопровода от двигателя к баку нет.

Топливный насос работает непрерывно после запуска двигателя и продолжает работать до тех пор, пока работает двигатель и ключ зажигания включен. Насос может работать с постоянной скоростью или с переменной скоростью в зависимости от нагрузки и скорости двигателя. Если двигатель заглохнет, PCM обнаружит потерю сигнала оборотов и выключит насос.

Многие автомобили (особенно Ford) также имеют «инерционный предохранительный выключатель», который отключает топливный насос в случае аварии. Это делается для снижения риска возгорания в случае разрыва топливопровода. Сильный толчок срабатывает защитным выключателем и размыкает цепь топливного насоса. Это потребовало ручного сброса защитного выключателя после инцидента, нажав кнопку сброса на выключателе.

На большинстве старых автомобилей топливный насос работает с постоянной скоростью. Но во многих новых приложениях скорость насоса регулируется PCM, чтобы более точно соответствовать требованиям двигателя к топливу.

Отказ топливного насоса

Топливный насос должен работать в течение всего срока службы автомобиля, но он может выйти из строя в результате загрязнения топливного бака (грязь или ржавчина), нехватки топлива (кончание бензина), перегрева (всегда ездить с низким уровнем топлива) , низкое напряжение (проблема с проводкой) или перегрузка (попытка преодолеть ограничение, вызванное забитым топливным фильтром). Чем интенсивнее работает насос, тем горячее он работает и тем больше ампер потребляет через свою силовую цепь.

Когда топливный насос выходит из строя, он часто просто отключается без предупреждения. Вы едете нормально одну минуту, затем вдруг ваш двигатель глохнет, и вы застреваете на обочине дороги. Или вы выходите утром, чтобы завести машину, и обнаруживаете, что она заводится, но не заводится.

Как определить, что причиной проблемы с незапуском двигателя является неисправный топливный насос? Один из способов — прислушаться к шуму насоса после включения зажигания. Никакой шум насоса не сказал бы вам, что насос не работает. Кроме того, если вы не чувствуете запаха несгоревшего топлива в выхлопной трубе при запуске двигателя, это говорит о том, что двигатель не получает топлива. Неисправность может заключаться в неисправном насосе или в неисправном реле топливного насоса, предохранителе или проводном соединении.

На большинстве автомобилей неисправный топливный насос не будет устанавливать какие-либо диагностические коды неисправностей или включать индикатор проверки двигателя (индикатор неисправности). Двигатель заведется нормально, искра будет, но он не заведется, потому что в него не поступает топливо.

Большинство двигателей последних моделей имеют штуцер для проверки давления топлива на топливной рампе двигателя. Присоединение указателя уровня топлива к фитингу клапана Шредера быстро покажет, создает ли насос какое-либо давление топлива. На двигателях, не оснащенных фитингом для проверки давления топлива, манометр давления топлива можно вставить в топливопровод в месте его соединения с топливной рампой. Если давление топлива равно нулю, насос не работает. Если давление топлива меньше, чем указано в спецификации, потребуется дополнительная диагностика, чтобы определить причину. Проблема может заключаться в неисправном регуляторе давления топлива, засорении топливной магистрали или фильтра, либо электрической неисправности в цепи проводки топливного насоса.

Еще один способ определить, что двигатель не заводится из-за отсутствия топлива, — распылить аэрозольную пусковую жидкость на дроссельную заслонку. Если двигатель запускается, работает несколько секунд, затем глохнет, искра и компрессия есть, но топливо из топливного насоса не подается.

Замена электрического топливного насоса

Замена топливного насоса может быть дорогостоящей. Новый электрический топливный насос может стоить от 100 до 300 долларов и более в зависимости от области применения и от того, покупаете ли вы только насос или модуль топливного насоса в сборе. Работа по замене насоса, установленного на резервуаре, также может добавить 200 долларов или более к счету за ремонт. Таким образом, вы хотите убедиться, что неисправный топливный насос является реальной проблемой, а не чем-то еще, прежде чем заменить насос.

---

Другие статьи о топливном насосе и топливной системе:

Диагностика топливного насоса

Гарантия на топливный насос

Как заменить электрический топливный насос в баке

Как работает электронный впрыск топлива

Топливные фильтры

Автомобиль не заводится. Топливный насос или что-то другое?

Поиск и устранение неисправностей топливных форсунок

Поиск и устранение неисправностей электронного впрыска топлива и диагностика топливного насоса

Диагностика топливной системы: поиск наилучшего подхода

Диагностика безвозвратных электронных систем впрыска топлива

Поиск и устранение неисправностей и очистка топливных форсунок

Некачественный бензин может вызвать проблемы с производительностью

Топливный насос Связанная техническая информация:

Часто задаваемые вопросы о топливных насосах Delphi (файл PDF).

Советы по диагностике топливного насоса от Carter (файл PDF).

Нужна информация о заводском руководстве по техническому обслуживанию вашего автомобиля?

Mitchell 1 DIY EautoRepair Руководства

---

Обязательно посетите другие наши веб-сайты:

Автоспорт для ремонта

Carley Automotive Software

Drandom-Misfire

SCAN DOULTI Стоимость замены топливного насоса

Одной из вещей, которые мы считаем само собой разумеющимся в наших автомобилях, является то, что наш двигатель работает без каких-либо проблем. Несмотря на то, что это сложная машина с множеством движущихся частей, мы ожидаем, что она просто будет работать.

Если вы едете на работу, в магазин или на заправку, за кулисами происходит множество вещей.

Одним из наиболее важных является перемещение топлива из топливного бака по топливным магистралям в двигатель, где оно сгорает, чтобы двигаться вперед.

Но для этого вам нужен работающий топливный насос.

Топливный насос, о котором часто забывают, является основой почти всех двигателей внутреннего сгорания, за исключением некоторых старых двигателей, которые часто встречаются на мотоциклах.

Топливный насос находится либо непосредственно в топливном баке, либо снаружи самого бака и отвечает за забор топлива из бака, а затем подачу его в топливопровод, по которому само топливо поступает в двигатель.

Ваш топливный насос также отфильтровывает неприятные примеси в бензобаке перед подачей самого топлива в двигатель. Также есть указатель уровня топлива, который крепится к топливному насосу, который буквально парит в воздухе. Плавая в вашем бензобаке, он дает вам показания топлива на приборной панели.

Существует два типа топливных насосов: электронные топливные насосы, используемые в новых автомобилях, и механические, используемые в старых моделях.

Первые электронные топливные насосы разрабатывались в конце 1920-х годов, и их начали интегрировать в автомобили США в 1950-х годах, а к концу 1980-х — 1990-м годам они стали обычным явлением.

В топливном насосе с электронным управлением используется электромагнитный переключатель в сочетании с диафрагмой, обеспечивающий всасывание и всасывание топлива в камеру.

В механическом топливном насосе используется такая же диафрагма и клапан, что и в электрическом топливном насосе, но он приводится либо распределительным валом, либо специальным валом, отходящим от коленчатого вала.

Хорошей новостью является то, что оба типа топливных насосов довольно надежны и часто служат более 100 000 миль.

Плохая новость в том, что они гаснут, и когда они гаснут, ваша машина никуда не едет быстро.

Если честно, то вообще никуда не денется!

Как долго служит топливный насос?

В среднем топливный насос прослужит около 100 000 миль, хотя я видел немало автомобилей, в которых оригинальный топливный насос все еще работает нормально даже после 200 000 миль пробега. Так почему же одни топливные насосы служат дольше других?

Причин несколько. Вообще говоря, если вы используете бензин более высокого качества и держите бак как минимум на четверть или больше, вы можете ожидать, что ваш топливный насос прослужит дольше при прочих равных условиях.

Вот мои рекомендации, чтобы ваш топливный насос работал как можно дольше:

• Всегда держите топливный бак заполненным не менее чем на четверть. Ваш топливный насос может нагреться или высохнуть и треснуть, если бензина постоянно не хватает.
• Газ служит охлаждающей жидкостью для топливного насоса, и если бак работает всухую, то жидкости для охлаждения насоса нет. Перегрев сокращает срок службы топливного насоса.
• Чем больше бензина в баке, тем легче работать топливному насосу из-за увеличения веса, оказывающего давление на топливный насос. Без этого давления топливный насос должен работать больше, что может привести к его более быстрому износу.
• Часто меняйте топливный фильтр. Примеси и любой мусор от бензина или от пыли и грязи, попавшие в бак, осядут на дно. Когда топливо со дна бака всасывается в топливный насос, мусор может привести к повреждению. Топливный фильтр может защитить форсунки и двигатель от мусора, но мусор влияет на насос.
• Убедитесь, что крышка бензобака плотно прилегает. Если крышка бензобака открыта, воздух и мусор могут попасть в топливный бак, что может привести к повреждению топливного насоса.
• Избегайте бензоколонок и заправочных станций, которые кажутся плохо обслуживаемыми или ржавыми/грязными. Если в газе есть вода или коррозия на форсунках, это может привести к повреждению топливной системы и сокращению срока службы топливного насоса. Дешевый бензин — это нормально, так как качество топлива в США хорошо регулируется, но бензоколонки в аварийном состоянии все же иногда встречаются. Совсем недавно, в 2012 году, на заправочных станциях BP в Индиане, Иллинойсе и Висконсине возникла проблема с загрязнением более 8 миллионов галлонов газа.

Признаки того, что ваш топливный насос выходит из строя

Ржавчина, грязь или мусор в бензобаке могут очень быстро вывести из строя топливный насос. Ржавчина возникает на старых стальных резервуарах, а через 8-10 лет пластиковые резервуары начинают разрушаться.

Диагностика неисправного топливного насоса обычно довольно проста, что позволяет сэкономить на тестировании и диагностике. Что обычно происходит, так это то, что машина плохо заводится и часто глохнет. Наконец, сам автомобиль отказывается заводиться, даже если двигатель прокручивается сам и получает много сока.

Отличный способ проверить исправность топливного насоса — проверить блок предохранителей. Посмотрите, не перегорел ли какой-нибудь из предохранителей. Если металл в каждом предохранителе в порядке, переходите к отверстию для проверки давления топлива. Вы можете получить манометр примерно за 20-30 долларов в Интернете.

Найдите отверстие для проверки давления топлива в вашем автомобиле и запустите двигатель. Если нет давления, поздравляю, у вас неисправен топливный насос.

Теперь ты чувствуешь себя не в своей тарелке?

Есть и другие признаки, на которые следует обратить внимание перед тем, как автомобиль заглохнет, что может указывать на неисправность топливного насоса. Если вы заметили что-либо из этого, но ваша машина все еще работает, мы советуем вам отвезти ее к механику, прежде чем она решит умереть на вас.

1: Воющий шум из топливного бака

Ваш топливный насос обычно тихо гудит при движении в нормальных условиях. Однако стареющий топливный насос может шуметь. Конечно, это также может быть вызвано состоянием топлива, таким как нехватка топлива или плохое топливо, но в большинстве случаев это один из первых признаков того, что ваш топливный насос выходит из строя.

Это может быть вызвано попаданием мусора в топливный насос. К сожалению, топливный фильтр не отфильтровывает микроскопические частицы (особенно грязь и металл), которые могут повредить топливный насос.

Единственной защитой является входной экран. Входное сито задерживает только крупные частицы и не может блокировать микроскопические частицы, которые со временем изнашивают насос. Когда насос изнашивается, он может стать громче и вращаться на более низких оборотах, вызывая проблемы с запуском, управляемостью и производительностью. Первым признаком этого является шум «вирррррррр», который вы можете услышать при включении автомобиля.

2: Проблемы с запуском

Стареющий топливный насос может с трудом создавать давление, необходимое для запуска автомобиля. Он по-прежнему может качать топливо, но для этого может потребоваться несколько пусков двигателя или несколько поворотов ключа. Этот симптом сам по себе далеко не окончательный, так как это может быть утечка топливопровода или плохой стартер. Один из способов определить это – использовать тест под давлением, описанный выше.

3: Разбрызгивание двигателя

Разбрызгивание двигателя может быть вызвано неправильной смесью топлива и воздуха, когда ваш двигатель, вероятно, работает на бедной или богатой смеси. Если вы заметили, что ваш двигатель глохнет на высоких оборотах, прежде чем вернуться к нормальной работе, возможно, виноват топливный насос. Без правильного давления ваш двигатель может не получать необходимое топливо. Это явный признак того, что ваш топливный насос нуждается в замене.

4: Проблемы с восхождением на холмы

Когда ваш двигатель вынужден работать с большей нагрузкой, ему требуется больше топлива. Ярким примером этого является восхождение на крутой холм. Если у вас неисправен топливный насос, ваш автомобиль может ощущать, что ему сильно не хватает мощности во время подъема, даже если вы нажимаете педаль газа. Слабый топливный насос не сможет регулировать и точно подавать в двигатель нужное количество топлива для выработки нужного количества мощности.

5: Случайные выбросы

Стареющий топливный насос может по-прежнему работать с перебоями и подавать в двигатель выброс топлива, который может ощущаться так, как будто вы нажимаете на педаль газа, даже если вы движетесь с постоянной скоростью. Когда топливный насос работает правильно, он должен равномерно подавать топливо в двигатель.

6: Плохой расход бензина

Неисправный топливный насос может быть причиной того, что ваш двигатель работает с обогащенной топливной смесью, что может привести к дополнительному сжиганию топлива. Однако это далеко не окончательный результат, так как эта проблема может быть связана с множеством вещей, включая неисправный кислородный датчик, треснутую топливную магистраль или проблемы в самом двигателе.

Когда следует заменить топливный насос?

Обычно нет необходимости предварительно заменять топливный насос, но если на автомобиле выполняется другое обслуживание, включающее снятие бензобака, а текущий топливный насос проехал более 100 000 миль, его замена может сэкономить деньги и время в долгосрочной перспективе.

Самая большая статья расходов (о чем мы поговорим позже) при ремонте топливного насоса — это трудозатраты. Если резервуар уже снят, вы можете сэкономить несколько сотен долларов, заменив его одновременно, потому что сборка обычно стоит менее 150 долларов, а вся работа может стоить до 600 долларов, если включить работу.

Если кажется, что топливный насос дает толчки, а затем не подает достаточно топлива, немедленно обратитесь к квалифицированному механику для проверки. Топливная система необходима для поддержания автомобиля в рабочем состоянии, а плохо обслуживаемая топливная система совершенно опасна.

Итак, сложно ли заменить топливный насос?

Когда мне задают этот вопрос, я всегда отвечаю «может быть». Замена бензонасоса не сложная, скажем так. Если вы будете следовать правильному руководству или получите руководство пользователя и будете следовать ему шаг за шагом, вы сможете выполнить ремонт.

Вполне возможно сделать ручными инструментами. Если вы сможете прочитать эти слова и понять, о чем я говорю, даже если вы никогда не ремонтировали свой автомобиль, вы сможете заменить топливный насос самостоятельно.

При этом, хотя это может быть и несложно, это, безусловно, может занять много времени, особенно если вы никогда раньше не занимались ремонтом своего автомобиля.

Когда мне было чуть за 20, до того, как я стал механиком, мне потребовалось около 6 часов работы, чтобы починить внешний топливный насос на моем минивэне. Та же самая работа теперь занимает у меня около 30-45 минут, максимум.

Но не расстраивайтесь — вы, безусловно, можете это сделать, если у вас есть немного свободного времени и несколько небольших ручных инструментов, которые вы можете приобрести на Amazon или eBay.

Сколько стоит новый топливный насос?

К сожалению, на этот вопрос нет универсального ответа. Сменные насосы различаются в зависимости от марки, модели, года выпуска, а иногда и объема двигателя. Сменные насосы могут выглядеть иначе, потому что производители время от времени модернизируют конструкцию.

Существует также проблема замены только самого топливного насоса, а не всего узла, состоящего из топливного насоса, узла подачи топлива и нескольких периферийных систем. В некоторых поздних моделях топливный насос не может быть заменен отдельно, и необходимо заменить весь блок, в то время как в топливном баке электрические насосы могут быть заменены отдельно.

Чтобы было проще, я дам вам диапазон цен на оба.

Сколько будет стоить ремонт топливного насоса, если вы сделаете это сами?

Самостоятельный ремонт – отличный выбор. Замена топливного насоса не так сложна, как вы можете себе представить. Как обычно, я должен поблагодарить ютубера ChrisFix за отличное видео, которое я прикрепил, чтобы показать вам, как легко отремонтировать топливный насос самостоятельно.

Очень рекомендую посмотреть это видео, если решите сделать своими руками. В зависимости от марки и модели, которая у вас есть, это может быть легко или может занять много времени. Например, на Camero ремонт топливного насоса включает в себя снятие выхлопной трубы, карданного вала и нижнего подрамника только для того, чтобы снять бензобак.

Большинство бензиновых легковых автомобилей с 1996 года имеют топливный насос внутри топливного бака. Меняете вообще весь модуль — бензонасос, регулятор давления, датчик уровня, так как детали стоят не намного больше и пластик со временем становится ломким.

Также замените топливный фильтр и его шланги, которые обычно находятся над или рядом с топливным баком. Для обычного автомобиля запчасти стоят ~ 100 долларов. В большинстве случаев вы должны сбросить топливный бак и, при необходимости, сначала слить большую часть бензина. Некоторые автомобили имеют панель доступа в кузове, позволяющую добраться до верхней части бака и снять узел, не уронив бак. Во многих узлах узел закреплен большим стальным хомутом, и для его откручивания может потребоваться специальный инструмент. Если вы используете молоток и долото, чтобы повернуть его, не делайте искры.

Избегайте использования электроинструментов, потому что последнее, что вам нужно, это искра. Это не то, чего вы хотите.

Общая стоимость самостоятельной замены бензонасоса составит где-то между 20-150$ долларов (за деталь/сборку) и как минимум несколько часов вашего времени (как минимум). В зависимости от того, сколько времени потребуется для вашей марки и модели, может оказаться, что стоит отнести ее к механику.

Сколько будет стоить ремонт топливного насоса, если вы отнесете его к механику?

Стоимость ремонта нашего топливного насоса у механика действительно будет зависеть от количества рабочих часов, необходимых для замены детали.

Сам топливный насос часто стоит не более 150 долларов даже в самых дорогих узлах. Однако ставки оплаты труда различаются по стране. Я просмотрел нашу базу данных по ставкам оплаты труда и рассчитал среднюю ставку оплаты труда по стране.

И знаете что? Это около 90 долларов в час, хотя это может варьироваться от 60 до 140 долларов в зависимости от того, в каком штате вы находитесь.

Теперь все, что нам нужно знать, это общее рабочее время. Как механик с более чем 20-летним стажем, я могу сказать вам, что это будет сильно различаться. С любым автомобилем с внешним топливным насосом будет проще, и иногда это займет меньше часа.

Однако, если вы заменяете всю топливную сборку и вам нужно снять топливный бак, все может стать сложнее. В среднем это займет где-то 2-3 часа.

Мы примем в среднем 2 часа работы, хотя иногда это может быть намного больше.

В среднем вы должны заплатить от 400 до 600 долларов за ремонт топливного насоса у механика. Хотя это может достигать 1000 долларов или всего 200 долларов. Это действительно зависит от вашей машины.

Что делать после замены топливного насоса?

На мой взгляд, самое важное, что вы можете сделать при замене топливного насоса, — это либо заменить топливный бак, если он в плохом состоянии, либо прочистить его иным образом. Как я упоминал ранее, грязный или поврежденный топливный бак может повредить топливный насос.

Если вы в конечном итоге замените топливный насос, но не очистите топливный бак, та же проблема может повториться, если топливный насос был поврежден грязным баком.

Теперь, независимо от того, отдаете ли вы свой автомобиль техническому специалисту или делаете это самостоятельно, я настоятельно рекомендую вам выполнить этот 10-шаговый процесс, чтобы правильно очистить бензобак, чтобы не повредить топливный насос и не повторить этот процесс снова. .

Процесс из 10 шагов:

1. Слейте топливо из бака в емкость, в которой может храниться топливо. Для этого может быть полезно использовать механический топливный сифон.
2. Очистите топливный бак от ржавчины и мусора. Вы можете использовать абразивный очиститель, что-то химическое или что-то другое.
3. Снимите топливный насос.
4. Прокрутите бензобак, удаляя остатки бензина. Вылейте оставшийся газ и мусор в одобренный контейнер и утилизируйте его надлежащим образом.
5. Убедитесь, что бак в хорошем состоянии. Ищите любые утечки, отверстия или что-то еще. Если бак поврежден, замените его.
6. Очистите внутреннюю часть бака смесью мыла и воды с низким пенообразованием.
7. Вихревой чистящий раствор внутри бака.
8. Опорожнить бак и просушить сжатым воздухом.
9. Протрите бак безворсовым полотенцем.
10. Убедитесь, что бак полностью сухой. Вы должны оставить его в затененном месте на несколько часов, чтобы высохнуть.

Ремонт топливного насоса? Вам не нужно платить за это, если вы это сделаете

В то время как топливный насос покрывается большинством компаний с расширенной гарантией, Protect My Car — это далеко не «любая» компания с расширенной гарантией. Наш самый дешевый план Driveline покрывает больше, чем базовое покрытие, которое вы получаете от других компаний с расширенной гарантией, включая ваш стартер и важные детали, такие как кондиционер, насос омывателя ветрового стекла и генератор переменного тока.

Лучше всего то, что мы можем сделать это по более низкой цене, чем наши конкуренты, потому что мы являемся прямым поставщиком гарантии.
