ТНВД - что это такое

Дизельное топливо или, как мы привыкли его называть, солярка с недавних пор активно используется как горючее для легковых автомобилей. Благодаря тому, что дизель во многих странах стоит меньше, чем бензин, автомобильные производители стали задумываться о том, чтобы выпускать модели машин, которые смогут работать не только на бензиновом топливе, но также на солярке.

К тому же, на сегодняшний день существует ряд альтернатив, например, биодизель или эмульгированное дизельное топливо. Эти альтернативные виды горючего наносят гораздо меньше вреда окружающей среде, что очень немаловажно в современных условиях.

Благодаря тому, что ученые занимаются разработками альтернативных видов топлива, была создана относительно экологически чистая солярка (дизель) – биодизель, эмульгированное дизельное горючее. Это сподвигло автопром создавать модельные ряды, которые могут ездить не только на уже привычном бензине, но и на солярке.

В зависимости о того, на каком горючем работает Ваше авто, под капотом будет и разная «начинка». Почти у всех машин, которые используют дизельное топливо, установлен

топливный насос высокого давления, то есть, ТНВД. Этот насос отвечает за впрыскивание топлива в дизельный двигатель.

Причем эта конструкция достаточно сложна, так как в цилиндры такого двигателя горючее должно подаваться под определенным давлением в конкретный просчитанный момент времени и в очень точном количестве, чтобы требования, которые заявлены данной нагрузкой, были полностью удовлетворены.

ТНВД используется во всех двигателях, не зависимо от вида горючего, которое использует машина. Если двигатель работает на бензине, то ТНВД там устанавливается в системе непосредственного впрыска, но рабочее давление такого насоса гораздо ниже, нежели в случае дизеля.

Идея создания ТНВД появилась тогда, когда Рудольф Дизель, который активно занимался разработками первых стационарных двигателей, определил, что для того, чтобы топлива точно самовоспламенялось, в цилиндры его нужно подавать под высоким давлением. Поэтому он стал

использовать при конструировании компрессоры, которые хоть и были мощными, но проигрывали по причине громоздкости.

Компактность и надежность ТНВД приобрел в 20е года благодаря разработкам Роберта Боша. Уже в 1927 году фирма Bosch выпустила первый серийный ТНВД для грузовика, а с 1936 года начался активный выпуск аналогичной продукции для легковушек.

Топливный насос высокого давления работает за счет небольшой плунжерной пары, то есть поршня (плунжера) и цилиндра (втулки). Поршень и цилиндр изготовляются из стали очень высокого качества. Также при изготовлении очень важную роль играет соблюдение точности в размерах. Допускается наличие зазора минимальных размеров между втулкой и плунжером, это пространство называется прецизионным сопряжением.

По конструкции ТНВД делят на рядные, распределительные и магистральные. Работа рядного топливного насоса основана на давлении, которое создается отдельной плунжерной парой. У распределительного насоса может быть не один плунжер, они же и отвечают за то, чтобы создавалось давление для движения горючего, а также за запуск топлива в цилиндры.

Топливные насосы магистрального типа только нагнетают горючее в аккумулятор. Лучшими ТНВД признаны насосы зарубежных фирм Bosch, Lucas, Delphi, Denso, Zexel.

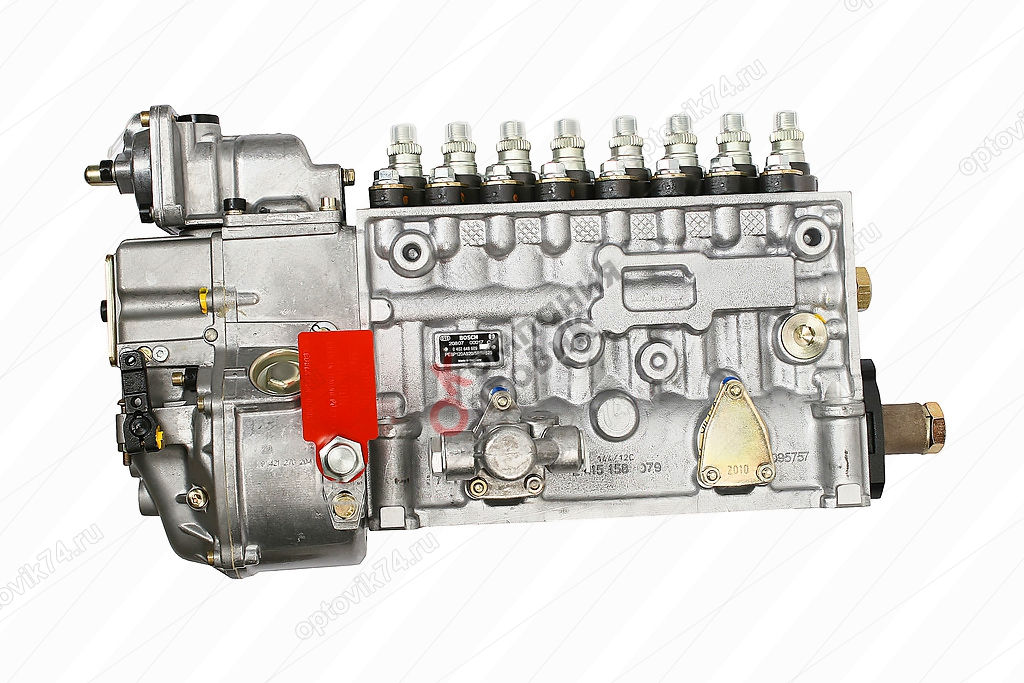

ТНВД рядного типа

У рядного топливного насоса количество плунжерных пар совпадает с количеством цилиндров. В корпусе насоса есть каналы для топлива, около которых и фиксируются эти пары. Насос приводится в движение посредством работы кулачкового вала, который сам работает от коленчатого вала двигателя.

Специальные пружины прижимают поршни к кулачкам. Кулачок во время движения вала достигает толкателя плунжера, а сам плунжер подымается вверх по втулке. В это время происходит последовательное закрытие отверстий для выпуска и пропуска топлива. В результате появляется давление, под действием которого происходит открытие нагнетательного клапана, что заставляет топливо двигаться к определенной форсунке.

Саму регулировку объема горючего и момента его впрыскивания регулирует электроника или же это можно делать механически. Механическая регулировка объема подаваемого горючего выполняется за счет поворота поршня по втулке. Для того, чтобы поршень поворачивался, на нем делают шестерню, которая соединяется с зубчатой рейкой, которая контролируется педалью газа. Сверху поршень не ровный, а будто обрезан, что дает возможность менять количество подаваемого топлива.

Момент, когда нужно подать горючее, может меняться в зависимости от того, как меняется частота вращения коленчатого вала двигателя. Механически регулировать этот момент можно с помощью центробежной муфты, которая расположена на кулачковом валу.

Внутри муфты расположены грузики, которые расходятся, когда увеличивается количество оборотов двигателя. Расхождение происходит благодаря центробежным силам. Благодаря расхождению этих грузиков поворачивается кулачковый вал относительно привода. Когда количество оборотов двигателя увеличивается, то топливо поступает раньше, а когда уменьшается – позже.

Рядные ТНВД являются очень надежными.

Для смазывания такого насоса подойдет моторное масло, которое используют для смазывания двигателя. Благодаря этому такой ТНВД может работать на низкокачественном горючем.

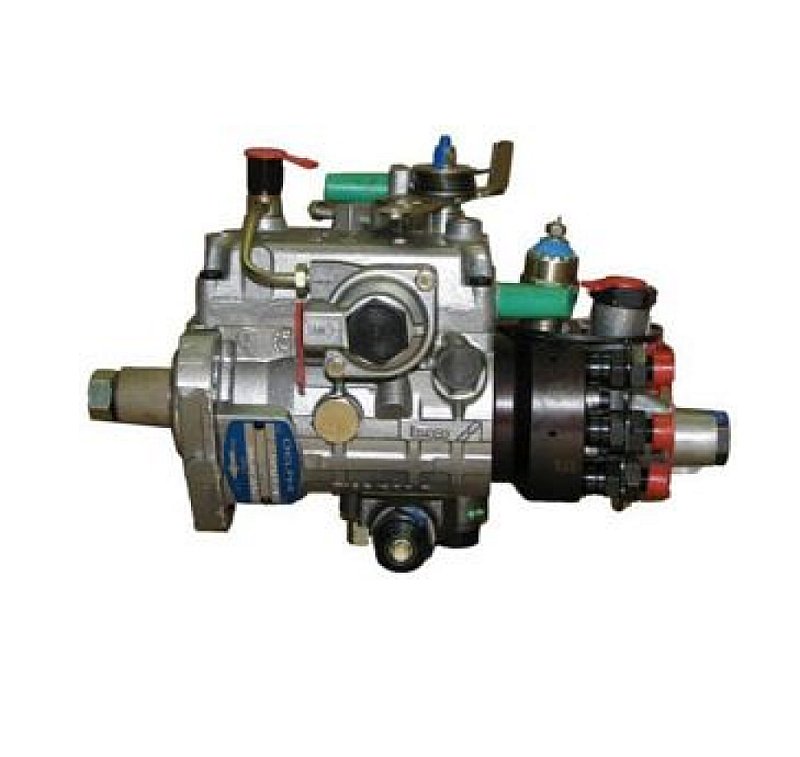

ТНВД распределительного типа

У такого насоса поршней один или два, причем эти плунжеры работают на все цилиндры двигателя. ТНВД распределительного типа весят меньше, по габаритам они также меньше, но подача топлива происходит более равномерно.

Но, к сожалению, сопряженные детали к такому насосу не смогут прослужить достаточно продолжительное время. Именно поэтому распределительные ТНВД используются на двигателях легковых машин.

У разных топливных насосов распределительного типа плунжер может быть разным по типу привода – торцевой, внутренний или внешний кулачковый. Первый и второй типы могут прослужить достаточно продолжительное время, так как в них узлы приводного вала не получают никаких силовых нагрузок от давления горючего.

Главную роль в распределительных топливных насосах с торцевым кулачковым приводом поршня выполняет плунжер-распределитель. Он отвечает за подвод и распределение горючего по цилиндрам посредством совершения вращательных и возрастно-поступательных движений.

Кулачковая шайба обегает неподвижное кольцо по роликам, благодаря чему плунжер и выполняет возвратно-поступательные движения. Шайба же давит на поршень, благодаря чему и создается давление. Пружина возвращает поршень в первоначальное положение. Плунжер вращается благодаря приводному валу. При этом горючее распределяется по цилиндрам.

Объем подаваемого горючего регулируется автоматически механическим или электронным устройством. Механический регулятор приводит в действие центробежную муфту вместе с грузами, которая воздействует на дозатор посредством системы рычагов.

Этот дозатор меняет объем подаваемого топлива. Электронный регулятор представляет собой электромагнитный клапан. Если необходимо раньше подать топливо, то регулирование этого момента производится посредством поворота на некий угол неподвижного кольца.

Распределительный насос отвечает за впрыскивание горючего в надпоршневое пространство и порционное его деление по цилиндрам.

Распределительный насос роторного типа использует разные механизмы из плунжеров и распределительной головки. Посредством использования подобных устройств регулируется нагнетание и распределение горючего.

Для того, чтобы нагнать топливо, на распределительном валу установлены два плунжера друг напротив друга. Поршни через ролики пробегают кулачковую обойму, совершая обратно-поступательные движения. Из-за того, что поршни двигаются навстречу друг другу, растет давление, благодаря которому распределительная головка и нагнетательный клапан доставляют топливо к форсункам соответствующих цилиндров.

К поршню(ям) горючее подается под относительно невысоким давлением, причем это давление создается за счет потливоподкачивающего насоса, который установлен в корпусе ТНВД. Смазывается ТНВД тогда, когда дизельное горючее заполняет корпус всего насоса.

ТНВД магистрального типа

Этот вид насосов устанавливается в том случае, если горючее впрыскивается по системе Common Rail.

В этом случае ТНВД будет загонять горючее в топливную рампу. При использовании магистральных ТНВД топливо подается под очень высоким давлением (порядка 180 МПА и более). В таком насосе может быть один, два или три поршня, при этом их привод осуществляется с помощью кулачковой шайбы или вала.

Когда поршень двигается вниз, что происходит благодаря вращению кулачкового вала или шайбы, компрессионная камера увеличивается в объеме, а давление в ней, наоборот, падает. Как раз из-за перепада давления впускной клапан открывается, а через него в камеру поступает и горючее. Когда плунжер подымается, то давление в камере возрастает, поэтому впускной клапан закрывается. Когда давление достигает определенного уровня, выпускной клапан может открыться и пропустить топливо в рампу.

Подача горючего управляется соответствующим клапаном, который дозирует объем топлива, зависимо от потребностей самого двигателя. Клапан остается открытым в нормальном положении, но при поступлении определенного сигнала от электронного блока управления происходит закрытие клапана на определенную величину. Таким образом происходит регулировка объема поступающего в компрессионную камеру горючего.

Что касается плюсов и минусов этой конструкции, то хвалить или осуждать тех, кто создал подобного рода насос, осуждать нельзя, так как они создали по истине уникально приспособление. В вопросе достоинств ТНВД можно только сравнить с другими подобными устройствами и, исходя из характеристик, можно говорить о преимуществах ТНВД.

Все недостатки этого насоса обусловлены очень сложной конструкцией устройства. Например, в конструкции узла применяются большое количество прецизионных частей, который нужно аккуратно эксплуатировать. Потому, что эти части смазываются тем маслом, которое проходит через сам насос, то общее время работы ТНВД напрямую зависит от степени очистки и качества горючего.

Если в топливе есть примесь воды или некие абразивные частицы, то срок действия насоса уменьшится в значительной мере. Поэтому и заправлять машину с таким насосом нужно только там, где горючее уже проверено, очищено и очень качественное.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Pinterest, Yandex Zen, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

Топливный насос высокого давления дизельного двигателя

Топливный насос высокого давления 12-цилиндрового дизельного двигателя

Топливный насос высокого давления (ТНВД) дизельного двигателя (а также бензиновых двигателей, оснащенных системой непосредственного впрыска топлива) является одним из наиболее сложных узлов системы топливоподачи дизельных двигателей.

Топливные насосы предназначены для подачи в цилиндры дизеля под определенным давлением и в определенный момент точно отмеренных порций топлива, соответствующих данной нагрузке. По способу впрыска различают топливные насосы непосредственного действия и с аккумуляторным впрыском. В топливном насосе непосредственного действия осуществляется механический привод плунжера, а процессы нагнетания и впрыска протекают одновременно. В каждый цилиндр секция топливного насоса подает необходимую порцию топлива. Требуемое давление распыливания создается движением плунжера насоса.

У топливного насоса с аккумуляторным впрыском привод рабочего плунжера осуществляется за счет сил давления сжатых газов в цилиндре двигателя или с помощью специальных пружин. На мощных тихоходных дизелях применяют аккумуляторные топливные насосы с гидравлическими аккумуляторами.


В системах с гидравлическими аккумуляторами процессы нагнетания и впрыска протекают раздельно. Предварительно топливо под высоким давлением нагнетается насосом в аккумулятор, из которого поступает к форсункам. Эта система обеспечивает качественное распыливание и смесеобразование в широком диапазоне нагрузок дизеля, но из-за сложности конструкций такой насос широкого распространения не получил. Современные дизели используют технологию с управлением электромагнитными клапанами форсунок от микропроцессорного устройства (такое сочетание называется «common rail»).

Топливные насосы высокого давления могут быть рядными, V-образными (многосекционными) и распределительными. В рядных ТНВД насосные секции располагаются друг за другом, и каждая подает топливо в определенный цилиндр двигателя. В распределительных ТНВД, которые бывают одноплунжерными и двухплунжерными, одна насосная секция подает топливо в несколько цилиндров двигателя.

Работа секции рядного ТНВД

Устройство распределительного ТНВД:

  1. редукционный клапан;
  2. всережимный регулятор;
  3. дренажный штуцер;
  4. корпус насосной секции высокого давления в сборе с плунжерной парой и нагнетательными клапанами;
  5. топливоподкачивающий насос;
  6. лючок регулятора опережения впрыска;
  7. корпус ТНВД;
  8. электромагнитный клапан выключения подачи топлива;
  9. кулачково-роликовое устройство привода плунжера.

Подачу топлива из бака в ТНВД обеспечивает топливоподкачивающий насос (5), а редукционный клапан (1) поддерживает стабильное давление на входе в насосную секцию ТНВД, которая расположена в корпусе (4).

Плунжерная пара насосной секции представляет собой золотниковое устройство, регулирующее количество впрыскиваемого топлива и распределяющее его по цилиндрам дизеля в соответствии с порядком их работы. Всережимный регулятор (2) обеспечивает устойчивую работу дизеля в любом режиме, задаваемом водителем с помощью педали акселератора, и ограничивает максимальные обороты коленчатого вала, а регулятор опережения впрыска топлива (6) изменяет момент подачи топлива в цилиндры в зависимости от частоты вращения коленвала.

Топливоподкачивающий насос подает в ТНВД топливо в гораздо большем объёме, чем требуется для работы дизеля. Излишки возвращаются в бак через дренажный штуцер (3). Что касается электромагнитного клапана (8), то он предназначен для остановки дизеля. При повороте ключа в замке зажигания в положение «выключено» электромагнитный клапан перекрывает подачу топлива к плунжерной паре, а значит, и в цилиндры дизеля, это и требуется, чтобы заглушить силовой агрегат.

В зависимости от давления и продолжительности впрыска, а также от величины цикловой подачи топлива существуют следующие модели рядных ТНВД:

— М (4…6 цилиндров, давление впрыска до 550 бар)
— А (2…12 цилиндров, давление впрыска до 950 бар)
— P3000 (4…12 цилиндров, давление впрыска до 950 бар)
— P7100 (4…12 цилиндров, давление впрыска до 1200 бар)
— P8000 (6…12 цилиндров, давление впрыска до 1300 бар)
— P8500 (4…12 цилиндров, давление впрыска до 1300 бар)
— R (4…12 цилиндров, давление впрыска до 1150 бар)
— P10 (6…12 цилиндров, давление впрыска до 1200 бар)
— ZW (M) (4…12 цилиндров, давление впрыска до 950 бар)
— P9 (6…12 цилиндров, давление впрыска до 1200 бар)
— CW (6…10 цилиндров, давление впрыска до 1000 бар)
— h2000 (5…8 цилиндров, давление впрыска до 1350 бар)

Общее устройство ТНВД

Основные части ТНВД:

  • Корпус.
  • Крышки.
  • Всережимный регулятор
  • Муфта опережения впрыска.
  • Подкачивающий насос.
  • Кулачковый вал.
  • Толкатели.
  • Плунжеры с поводками или зубчатыми втулками,
  • Гильзы плунжеров.
  • Возвратные пружины плунжеров.
  • Нагнетательные клапаны.
  • Штуцеры.
  • Рейка.

Принцип действия ТНВД: Вращение кулачковый вал получает через муфту опережения впрыска и зубчатую передачу от коленчатого вала. При вращении кулачкового вала кулачок набегает на толкатель и смещает его, а он в свою очередь, сжимая пружину, поднимает плунжер. При поднятии плунжера он вначале закрывает впускной канал, а затем начинает вытеснять топливо, находящееся над ним. Топливо вытесняется через нагнетательный клапан, открывшийся за счёт давления, и поступает к форсунке. В момент движения плунжера вверх винтовой канал, находящийся на нём, совпадает со сливным каналом в гильзе. Остатки топлива, находящиеся над плунжером, начинают уходить на слив через осевой, радиальный и винтовой каналы в плунжере и сливной в гильзе. При опускании плунжера за счёт пружины открывается впускной канал, и объём над плунжером заполняется топливом от подкачивающего насоса. Изменение количества подаваемого топлива к форсунке осуществляется поворотом плунжеров от рейки через всережимный регулятор. При повороте плунжера, если винтовой канал совпадёт со сливным раньше, то впрыснуто топлива будет меньше. При обратном повороте каналы совпадут позже, и впрыснуто топлива будет больше. На некоторых ТНВД (например, ТНВД трактора Т — 130) часть секций отключается на холостых оборотах, соответственно, отключается и часть цилиндров двигателя.

Дополнительные агрегаты ТНВД

Муфта опережения впрыска — служит для изменения угла опережения впрыска в зависимости от оборотов. По принципу действия является механизмом, использующим центробежную силу. Устройство:

  • Ведущая полумуфта.
  • Ведомая полумуфта.
  • Грузы.
  • Стяжные пружины грузов.
  • Опорные пальцы грузов

Принцип действия: При минимальных оборотах грузы за счёт пружин стянуты к центру и положение между муфтами является исходным, при этом угол опережения впрыска находится в пределах отрегулированного параметра. При увеличении оборотов центробежная сила в грузах возрастает и разводит их, преодолевая сопротивление пружин. При этом муфты поворачиваются относительно друг друга и угол опережения впрыска увеличивается.

Всережимный регулятор — служит для изменения количества подачи топлива в зависимости от режимов работы двигателя: запуск двигателя, увеличение/уменьшение оборотов, увеличение/уменьшение нагрузки, остановка двигателя. Устройство:

  • Корпус.
  • Крышки.
  • Державка.
  • Грузы.
  • Муфта.
  • Рычаги.
  • Скоба-кулисы.
  • Регулировочные винты.
  • Оттяжные пружины.

Принцип действия: Запуск двигателя — перед запуском рейка за счёт пружины находится в положении максимальной подачи топлива, поэтому при запуске в двигатель подаётся максимальное количество топлива. Это способствует быстрому запуску. Как только двигатель начнёт развивать обороты, и центробежная сила в грузах начнёт расти, они, преодолевая сопротивление пружин, начнут расходиться в стороны и внутренними своими рычагами давить на муфту, которая будет воздействовать на рычаг, а рычаг будет тянуть рейку в сторону уменьшения подачи топлива. Обороты установятся в соответствии с натягом пружин. Увеличение оборотов — при нажатии на педаль «газа» натягивается пружина, которая действует на рычаг рейки и муфту. Муфта и рейка смещается, при этом преодолевается центробежная сила в грузах. Рейка смещается в сторону увеличения подачи топлива, и обороты растут. Увеличение нагрузки — при увеличении нагрузки и неизменном положении педали «газа» обороты снижаются, центробежная сила в грузах тоже. Грузы складываются и дают возможность сместиться муфте, рычагу и рейке в сторону увеличения подачи топлива. При снижении нагрузки обороты начинают увеличиваться, центробежная сила в грузах тоже, грузы начинают расходится и внутренними рычагами смещать муфту, рычаг и рейку в сторону уменьшения подачи топлива. Обороты при этом прекращают расти. Остановка двигателя — при остановке двигателя поворачивается скоба, кулиса скобы воздействует на рычаг, а рычаг — на рейку. Рейка перемещается настолько в сторону уменьшения подачи, что подача прекращается, и двигатель останавливается

Что такое ТНВД и как с ним бороться

Вопрос: Часто слышу от владельцев дизельных автомобилей, что у них случаются проблемы с ТНВД. Что это за загадочная аббревиатура, почему ТНВД выходит из строя и как это предотвратить?

Отвечает ведущий специалист отдела оригинального сервиса корпорации «УкрАВТО» Алексей Бакало:

ТНВД – это топливный насос высокого давления, отсюда и аббревиатура. Служит он для подачи дизельного топлива под большим давлением в форсунки топливной системы автомобиля. Форсунки при поступлении в них топлива с нужным давлением срабатывают, открываются, выпуская и распыляя нужное количество топлива в цилиндры. Высокое давление – а оно колеблется от 500 до 1400 бар (атмосфер) в зависимости от конструкции и типа насоса – необходимо для возможности форсунки сработать (открыться) в определенный момент времени и быстро выпустить топливо, распылив его до мельчайших частиц – почти до состояния тумана. Это необходимо для эффективного образования топливовоздушной смеси, максимально однородной по составу. Происходит процесс смешивания распыленного топлива и воздуха за доли секунды, и здесь давление играет ключевую роль. Учитывая необходимое давление, которое создает насос, становится понятно, что он работает в не самых простых условиях и любая незначительная проблема может вывести его из строя.

Основным элементом, создающим давление топлива, является плунжер – небольшой металлический цилиндр, прецизионная деталь (очень точная в своих размерах) из специального проч­ного сплава. Для смазки плунжера используется топливо – дизель, проходящий через плунжер. Именно в этом и секрет многих поломок ТНВД. Если в топливную систему попал воздух, плунжер будет работать без смазки, быстро истираясь. А повышенная температура, возникшая при трении плунжера в отсутствие смазки, склонна не только поменять его форму и усилить износ, но и повлиять на свойства плунжера. Ведь при нагреве металл необратимо меняет свою кристаллическую решетку.

Некачественное топливо – высокое содержание смол, парафинов, механические взвеси и присадки сомнительного характера – значительно ухудшает смазывающие функции топлива, способствует отложению на подвижных частях насоса. Естественно, в таких условиях насос быстро выйдет из строя, а его ремонт будет очень дорогим, а может, и вообще бессмысленным. Заправляйте качественное топливо на заправках «ГрандПетрол» корпорации «УкрАвто», и будет вам счастье.

Свой вопрос вы можете прислать нашим экспертам по адресу [email protected]

Подписывайтесь на наш Telegram-канал или читайте нас в Google News, чтобы ничего не пропустить.

ТНВД двигателя – что это такое

 Принципиальное отличие дизельного двигателя от бензинового заключается в том, что топливная смесь в цилиндре воспламеняется в результате резкого уменьшения объёма воздуха, вызванного ходом поршня вверх.
В момент, когда поршень приближается к ВМТ (верхней мёртвой точке), в камеру сгорания впрыскивается горючая смесь, которая воспламеняется от нагретого в результате динамичного сжатия воздуха.
Никаких элементов системы зажигания, подобно тем, которыми оснащаются бензиновые двигатели, у дизеля нет – топливо вспыхивает самопроизвольно.
Для того, чтобы этот процесс был возможен, необходимо, чтобы соблюдались, как минимум, следующие условия:

Соблюдение условий впрыска топлива под давлением обеспечивает ТНВД — топливный насос высокого давления.

    Топливо должно впрыскиваться в камеру сгорания под давлением.
    Момент впрыска топлива должен быть строго согласован с фазами ГРМ.
    Количество подаваемого топлива должно регулироваться – иначе невозможно управление двигателем.

Соблюдение этих условий и обеспечивает ТНВД — топливный насос высокого давления.
Если провести для аналогии параллель с бензиновым двигателем, то ТНВД выполняет функции системы питания и системы зажигания одновременно.
Подробнее о назначении и устройстве ТНВД попытаемся рассказать, что называется, «на пальцах» — подробное изучение топливной аппаратуры дизелей потребовало бы объёма отдельного учебного курса.

Устройство ТНВД дизельного двигателя

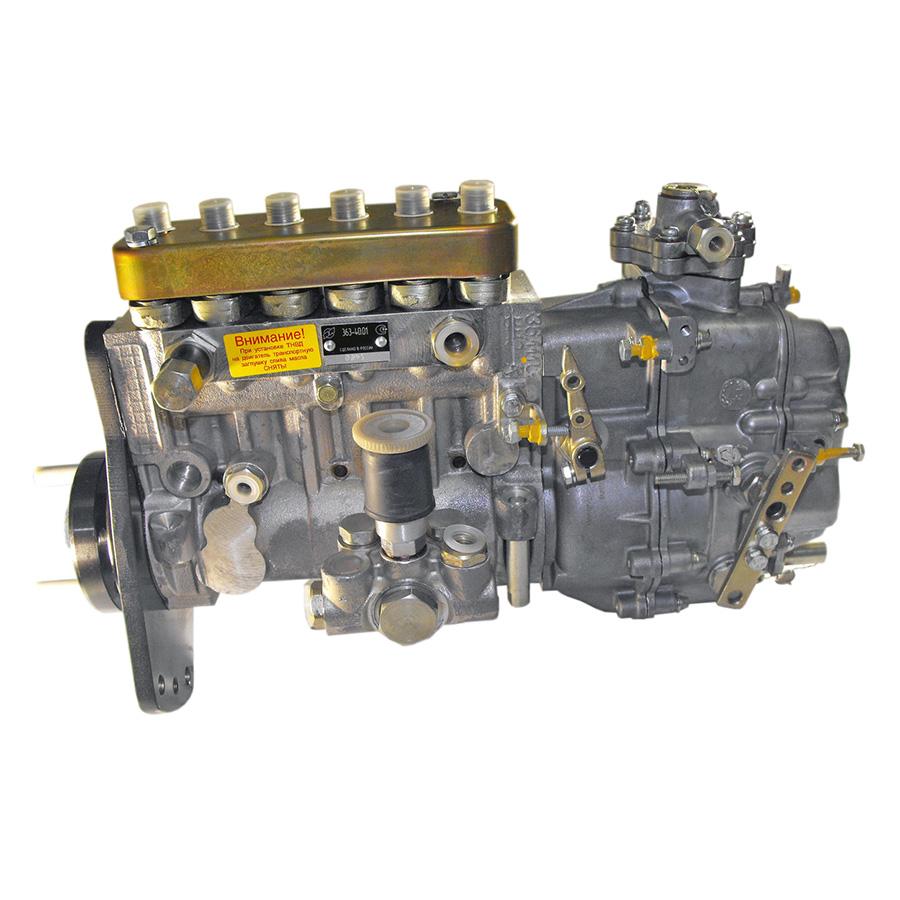

Механический рядный ТНВД

Топливный насос рядного типа



Рядный ТНВД имеет число плунжерных пар, соответствующее количеству цилиндров двигателя.

В недавнем прошлом практически все дизельные моторы оснащались такими насосами, по сути, представляющими несколько насосов (по одному на цилиндр), имеющих общий приводной кулачковый вал. Пары плунжер-втулка расположены в ряд, отсюда и название – «рядный ТНВД». Ещё такой насос называют распределительным, или насосом непосредственного впрыска.
Рядный ТНВД имеет число плунжерных пар, соответствующее количеству цилиндров двигателя. Плунжерная пара – это насос, нагнетающий топливо в топливную трубку форсунки. В движение плунжер приводится кулачковым механизмом, подобно тому, как клапаны двигателя – распределительным валом. После окончания рабочего хода плунжер возвращается в исходное положение под действием пружины.
Каждый рабочий ход плунжера подаёт под давлением топливо в форсунку. Для того, чтобы топливная смесь попала в камеру сгорания вовремя, т.е. впрыск топлива был согласован с работой шатунно-поршневой группы и ГРМ, кулачки на валу насоса установлены в соответствии с фазами газораспределения – углы, под которыми они расположены, как бы повторяют углы взаимного расположения кулачков распредвала и рабочий ход каждого плунжера происходит во время такта сжатия того цилиндра, в форсунку которого этот плунжер подаёт топливо.
Привод кулачкового вала ТНВД осуществляется через муфту с центробежным регулятором опережения впрыска. При увеличении числа оборотов грузики муфты под действием центробежной силы поворачивают вал ТНВД против направления вращения – для изменения момента опережения вспышки. Подобным образом на бензиновых карбюраторных двигателях изменяется угол опережения зажигания – за счёт грузиков на валу распределителя (трамблёра).

Цикл работы плунжерной пары



Регулировка подачи топлива ТНВД осуществляется поворотом плунжеров вокруг своих осей.

Плунжеры имеют на боковых поверхностях спиралевидные канавки, соединённые с канавками продольными. Регулировка подачи топлива ТНВД осуществляется поворотом плунжеров вокруг своих осей. В результате поворота происходит изменение количества топлива, поступающего в перепускной канал.
Канавка, выполненная в виде спирали, при разных углах поворота плунжера совмещается с перепускным каналом на разной высоте, что способствует изменению объёма впрыскиваемого топлива.
Плунжер поворачивается за счёт поступательного движения зубчатой рейки, входящей в зацепление с зубчатым сегментом плунжера. Зубчатая рейка является составляющей частью всережимного регулятора ТНВД, позволяющего управлять двигателем. Посредством дополнительных механизмов она соединена с педалью «газа» (на тракторах – ещё и с ручным рычагом, имеющим такое же назначение).
Кроме рейки, всережимный регулятор имеет механизм, устанавливающий её в положение максимальной подачи, после того, как двигатель заглушен. Делается это для облегчения последующего запуска. После того, как запущенный двигатель наберёт обороты, всережимный регулятор уменьшает подачу топлива.
Подачу топлива на ТНВД осуществляет насос низкого давления, поэтому топливные магистрали делятся на два типа:

    Низкого давления – от топливного бака к насосу низкого давления и к ТНВД; от ТНВД до топливного бака – обратный топливопровод.
    Высокого давления – от плунжерных пар к форсункам.

Роторные распределительные насосы

Роторный ТНВД



В роторных насосах применяется управляющая электроника.

В отличие от рядных, плунжеры в таких насосах устанавливаются в роторе, являющемся продолжением приводного вала. Ротор с плунжерами вращается в кулачковом кольце, выполненном с высокой точностью. В момент рабочего хода плунжер, прижимаемый к кулачку, движется внутрь, толкая топливо в нагнетательный канал ротора-распределителя. Впрыск топлива происходит, когда отверстия нагнетательного канала ротора (канал расположен по центру ротора) и корпуса ТНВД совпадают. Разумеется, форма кулачкового кольца, расположение отверстий в роторе-распределителе согласованы с фазами газораспределения, что позволяет осуществлять впрыск в заданный момент времени.
Вращение приводного вала обеспечивает работу областей низкого (на впуске) и высокого (при нагнетании) давления одновременно.
В таких насосах применяется управляющая электроника, что, в сочетании с конструктивными особенностями, позволяет добиться небольших размеров при высокой производительности.

Устройство и принцип работы ТНВД в системах впрыска Common Rail

ТНВД системы Common Rail



ТНВД системы Common Rail нагнетает топливо в общую топливную рейку, или гидроаккумулятор.

Топливные системы Common Rail называют ещё аккумуляторными. В них ТНВД не осуществляет впрыск топлива непосредственно в камеры сгорания, а нагнетает его в общую топливную рейку, или гидроаккумулятор.
Топливо, находящееся в гидроаккумуляторе под давлением, впрыскивается в цилиндры форсунками, клапаны которых управляются электромагнитами. Применение такой системы позволяет сделать впрыск более точным – как по времени, так и по дозировке. Кроме того, управляющий импульс на открывание клапана форсунки может быть импульсным – до 9 срабатываний за одно впрыскивание. Это позволяет добиться более устойчивого и «плавного» распространения фронта горения смеси, что благоприятно сказывается на мощностных характеристиках горения; ко всему прочему значительно снижается детонация.
Применение общей магистрали высокого давления позволило сделать ТНВД более компактным – теперь достаточно одного или двух плунжеров для обеспечения впрыска во все цилиндры мотора.
Компактным ТНВД стал и применению электрических исполнительных механизмов, работающих под управлением ЭБУ двигателя. Такими механизмами являются:

    Дозирующий клапан на ТНВД.
    Обратный клапан ТНВД.
    Клапан опережения впрыска топлива ТНВД.

Диагностика и ремонт ТНВД

Признаки неисправности ТНВД

Устранение неисправности рядного ТНВД



Ремонту поддаются лишь рядные ТНВД и то в плане очистки и замены изношенных деталей.

Неисправный насос, в первую очередь, проявляет себя через ухудшение мощностных характеристик двигателя. Кроме того, при нарушениях момента опережения вспышки, задаваемого насосом, нарушается работа двигателя на холостом ходу и затрудняется его пуск. Но для выявления причин нарушения работы мотора требуется комплексная диагностика топливной системы, так как симптомы неисправностей, например, форсунок или различных датчиков (в случае электронного управления двигателем) характерны и для насоса высокого давления.
В домашних условиях проверить ТНВД должным образом не представляется возможным. Исключением могут быть рядные механические ТНВД – при проверке топливной системы их неисправность легче выделить, так как неисправные форсунки или другие элементы проверить гораздо проще, чем при проверке топливного оборудования систем впрыска Common Rail.

Ремонт ТНВД дизельных двигателей своими руками

В специализированных мастерских настройка ТНВД осуществляется на специальных стендах для проверки и регулировки ТНВД.
Самостоятельный ремонт рядных ТНВД сводится к его очистке и замене изношенных деталей. Ремонту изношенные плунжерные пары ТНВД не подлежат – подобные детали изготавливаются с прецезионной точностью.
При выявлении утечек масла или топлива через насос, а также при выявлении при диагностике топливной системы незначительных отклонений в его работе, можно осуществить его ремонт, связанный с очисткой от загрязнений и заменой уплотнений. Для этой цели продаются ремкомплекты ТНВД, но восстановить выработавший свой ресурс узел с их помощью не удастся.

Источник mytopgear. ru

Что такое ТНВД

Топливный насос высокого давления (ТНВД) дизельного двигателя является одним из наиболее сложных узлов системы топливоподачи дизелей.

Топливные насосы предназначены для подачи в цилиндры дизеля под определенным давлением и в определенный момент точно отмеренных порций топлива, соответствующих данной нагрузке. По способу впрыска различают топливные насосы непосредственного действия и с аккумуляторным впрыском. В топливном насосе непосредственного действия осуществляется механический привод плунжера, а процессы нагнетания и впрыска протекают одновременно. В каждый цилиндр секция топливного насоса подает необходимую порцию топлива. Требуемое давление распыливания создается движением плунжера насоса.

У топливного насоса с аккумуляторным впрыском привод рабочего плунжера осуществляется за счет сил давления сжатых газов в цилиндре двигателя или с помощью специальных пружин. На мощных тихоходных дизелях применяют аккумуляторные топливные насосы с гидравлическими аккумуляторами.

В системах с гидравлическими аккумуляторами процессы нагнетания и впрыска протекают раздельно. Предварительно топливо под высоким давлением нагнетается насосом в аккумулятор, из которого поступает к форсункам. Эта система обеспечивает качественное распыливание и смесеобразование в широком диапазоне нагрузок дизеля, но из-за сложности конструкций такой насос широкого распространения не получил. Современные дизели используют технологию с управлением электромагнитными клапанами форсунок от микропроцессорного устройства (такое сочетание называется «common rail»).

Топливные насосы высокого давления могут быть рядными, V-образными (многосекционными) и распределительными. В рядных ТНВД насосные секции располагаются друг за другом, и каждая подает топливо в определенный цилиндр двигателя. В распределительных ТНВД, которые бывают одноплунжерными и двухплунжерными, одна насосная секция подает топливо в несколько цилиндров двигателя.



О ремонте и обслуживание ТНВД вы можете почитать у нас на форуме клуба.



Устройство распределительного ТНВД:

  1. редукционный клапан;
  2. всережимный регулятор;
  3. дренажный штуцер;
  4. корпус насосной секции высокого давления в сборе с плунжерной парой и нагнетательными клапанами;
  5. топливоподкачивающий насос;
  6. лючок регулятора опережения впрыска;
  7. корпус ТНВД;
  8. электромагнитный клапан выключения подачи топлива;
  9. кулачково-роликовое устройство привода плунжера.

Подачу топлива из бака в ТНВД обеспечивает топливоподкачивающий насос, а редукционный клапан поддерживает стабильное давление на входе в насосную секцию ТНВД, которая расположена в корпусе.

Плунжерная пара насосной секции представляет собой золотниковое устройство, регулирующее количество впрыскиваемого топлива и распределяющее его по цилиндрам дизеля в соответствии с порядком их работы. Всережимный регулятор обеспечивает устойчивую работу дизеля в любом режиме, задаваемом водителем с помощью педали акселератора, и ограничивает максимальные обороты коленчатого вала, а регулятор опережения впрыска топлива изменяет момент подачи топлива в цилиндры в зависимости от частоты вращения коленвала.

Топливоподкачивающий насос подает в ТНВД топливо в гораздо большем объёме, чем требуется для работы дизеля. Излишки возвращаются в бак через дренажный штуцер. Что касается электромагнитного клапана, то он предназначен для остановки дизеля. При повороте ключа в замке зажигания в положение «выключено» электромагнитный клапан перекрывает подачу топлива к плунжерной паре, а значит, и в цилиндры дизеля, это и требуется, чтобы заглушить силовой агрегат.



что это такое в машине, устройство, принцип работы

Установка дизельных моторов на современных авто имеет ряд преимуществ, одним из которых является экономией топлива на пробеге. При этом водитель получает минусы, связанные с некоторыми сложностями в обслуживании и ремонте топливной системы. Владельцы подержанного транспорта знакомятся с ТНВД, что это такое в машине, как работает и как за ним правильно ухаживать.

Расшифровка аббревиатуры

Под загадочным определением ТНВД (Injection pump) скрывается топливный насос высокого давления. Основной его задачей является своевременная подача топливных порций в цилиндры под высоким давлением. Необходимость в таком приборе обусловлена тем, что возможность качественного воспламенения дизеля напрямую связана с оптимальным значением давления.

Чрезмерно заниженный уровень давления не позволит сформироваться искре, необходимой для воспламенения топлива. Использование традиционной поршневой системы оказывается не всегда эффективным.

Важно знать, что для нормального функционирования современных авто необходимо обеспечить в камерах сгорания давление выше 160 МПа.

Установленный в двигателях ТНВД позволяет обеспечить подобные условия. Также помогает в работе дизельного ДВС современная система впрыска Common Rail. Она задействует электронику для манипуляций с форсунками.

Конструкционные особенности

Чтобы обеспечить правильную, безопасную и эффективную эксплуатацию машины, необходимо знать устройство топливного насоса высокого давления дизельного двигателя. Основными компонентами узла являются такие элементы:

  • подвижный плунжер;
  • рабочий цилиндр.

Подобная плунжерная система изготовлена из высокопрочной стали, что позволяет ей выдерживать механическое, прессинговое и термическое воздействие без необратимых деформаций. Обязательным условием технологических особенностей является высокая точность, с которой выполнен узел.

Стоит учитывать, что подобный насос является довольно дорогостоящим изделием. Успешная работа достигается благодаря тому, что внедрено прецизионное сопряжение – минимальный зазор между плунжерными парами. Одной из обязанностей является перераспределение топлива между форсунками, нижняя часть которых располагается внутри цилиндров. За счет таких распылителей формируется мелкодисперсная топливная фракция.

В большинстве моделей авто ТНВД располагается в подкапотном пространстве, ближе к блоку цилиндров. Часто форсунки соединены металлическими трубопроводами, которые значительно затрудняют демонтажные операции.

Производители предлагают несколько популярных разновидностей насосов:

  • магистральные;
  • рядные;
  • распределительные.

В каждом случае имеются свои плюсы и минусы. При выборе необходимо их учитывать.

Рядные

Разновидности относятся к надежным и долговечным устройствам. Такие аппараты встречаются в легковых авто, выпущенных до начала нынешнего века. Для грузовиков агрегаты продолжают ставить и в текущем десятилетии. Предусмотренный принцип работы плунжерного насоса высокого давления подобной конструкции предполагает возможность работы даже на топливе низкого качества, ведь аппарат смазывается моторным маслом.

Имеющиеся плунжерные пары расставлены в ряд. От количества цилиндров зависит количество пар. Кулачковый вал соединяется с коленчатым, таким образом удается запустить все в работу. Предусмотрены специальные пружины, позволяющие надежно прижимать плунжер к кулачкам.

Во время вращения вала плунжер толкается кулачком, открывая/закрывая впускное отверстие. Одновременно формируется высокое давление. Далее топливо отправляется на конкретную форсунку. В ранних моделях регулировка проводилась механическим путем, а позже это делалось с помощью электроники.

Распределительные

Более поздние поколения насосов выпускались по рядному принципу работы. Этот принципиальный вариант компоновки предполагает немалое количество преимуществ:

  • плавность хода;
  • стабильность работы;
  • меньшие габариты составных частей.

Также допускается несколько подклассов насосов, в которых применяются роторные либо плунжерные принципы работы, а также используются торцевые, внутренние либо внешние кулачки. Пара плунжеров задействована для всех цилиндров. Недостатком является относительно невысокая долговечность, что вынуждает монтировать подобные экземпляры лишь на легковые авто.

Магистральные

Системы с прямым впрыском являются лидерами среди современных моделей авто. Обязательным атрибутом для них является встроенный насос высокого давления. Таким образом удается эффективней управлять сгоранием топлива в цилиндрах.

Важно знать, что особенностью магистральных систем является наличие топливной рампы.

Подобная рейка служит аккумулирующей емкостью для сбора топлива. При такой конструкции удается делить процесс формирования давления и момент впрыска. Для разных моделей характерными являются конструкции, в которых применяются от одной до трех плунжерных пар. Дополнением может служить гидропривод и спецклапаны, формирующие дозировку.

Благодаря такой компоновке удается добиться наибольшей продуктивности. Регулировкой процессов занимается электронный блок управления, что иногда служит недостатком. Также минусом является необходимость использования исключительно высококачественного топлива.

Что такое ТНВД в бензиновом двигателе

Автомобильные инженеры проводят множество экспериментов. Одним из них является внедрение топливных насосов высокого давления в бензиновые двигатели, например, в GDI. Эта привилегия относится к системам прямого впрыска.

Внедренные системы GDI являются симбиозом бензиновых и дизельных аналогов. Впрыск осуществляется как в дизелях, а зажигание подготовленного топлива происходит не от калильных свей, а от свечи зажигания. В такой ситуации конструкторы задействуют ТНВД распределительного типа.

Интересное по теме:

загрузка...

Facebook

Twitter

Вконтакте

Одноклассники

Google+

ТНВД - что это?

ТНВД – топливный насос высокого давления, используется в дизельном двигателе и является одним из самых сложных элементов системы топливоподачи. ТНВД предназначены для подачи в цилиндры дизеля определенного количества топлива под определенным давлением и в определенный момент.

Впервые ТНВД был разработан в 20-е годы XX столетия Робертом Бошом для грузового автомобиля, с 1936 года налажен выпуск ТНДВ для легковых автомобилей.

Принцип действия:

ТНВД работает за счет вращения кулачкового вала, который смещает толкатель, а он в свою очередь, сжимая пружину, поднимает плунжер. При поднятии плунжера закрывается впускной канал и начинает вытесняться топливо, находящееся за ним. Топливо вытесняется через нагнетательный клапан и поступает к форсунке. В момент движения плунжера вверх винтовой канал, находящийся на нём, совпадает со сливным каналом в гильзе. Остатки топлива, находящиеся над плунжером, начинают уходить на слив через осевой, радиальный и винтовой каналы в плунжере и сливной канал в гильзе. При опускании плунжера за счёт пружины открывается впускной канал, и объём над плунжером заполняется топливом от подкачивающего насоса. Изменение количества подаваемого топлива к форсунке осуществляется поворотом плунжеров от рейки через всережимный регулятор. При повороте плунжера, если винтовой канал совпадёт со сливным каналом раньше, то впрыснуто топлива будет меньше. При обратном повороте каналы совпадут позже, и впрыснуто топлива будет больше.

Основным конструктивным элементом топливного насоса является плунжерная пара, состоящая из плунжера (поршня) и цилиндра (втулки) малого размера, изготовленная из высокопрочной стали.

Разновидности ТНВД:

По способу впрыска различают топливные насосы непосредственного действия, с аккумуляторным впрыском и с гидравлическими аккумуляторами.

В топливном насосе непосредственного действия осуществляется механический привод плунжера, а процессы нагнетания и впрыска протекают одновременно. В каждый цилиндр секция топливного насоса подает необходимую порцию топлива. Требуемое давление распыления создается движением плунжера насоса.

У топливного насоса с аккумуляторным впрыском привод рабочего плунжера осуществляется за счет сил давления сжатых газов в цилиндре двигателя или с помощью специальных пружин.

В системах с гидравлическими аккумуляторами процессы нагнетания и впрыска протекают раздельно. Предварительно топливо под высоким давлением нагнетается насосом в аккумулятор, из которого поступает к форсункам. Эта система обеспечивает качественное распыление и смесеобразование в широком диапазоне нагрузок дизеля.

Современные дизели используют технологию с управлением электромагнитными клапанами форсунок от микропроцессорного устройства (такое сочетание называется «common rail»).

Типы ТНВД:

Топливные насосы высокого давления могут быть рядными, магистральными и распределительными.

В рядных ТНВД насосные секции располагаются друг за другом, и каждая подает топливо в определенный цилиндр двигателя.



В распределительных ТНВД, которые бывают одноплунжерными и двухплунжерными, одна насосная секция подает топливо в несколько цилиндров двигателя. Такой насос в отличие от рядного более компактен, меньше весит, при этом обеспечивает более равномерную подачу топлива. Недостаток – недолговечность, установка возможна только в легковые автомобили.



Магистральный ТНВД применяется в системе подачи топлива Common Rail, в которой топливо перед тем, как поступить к форсункам сначала накапливается в топливной рампе. Магистральный насос способен обеспечить высокую подачу топлива - свыше 180 МПа. Магистральный насос может быть одно-, двух- или трехплунжерным. В магистральном насосе управление процессом подачи топлива реализуется дозирующим топливным клапаном (который приоткрывается или закрывается на необходимую величину) при помощи электроники.




Топливные насосы высокого качества производят несколько зарубежных фирм: Lukas, Denso, Delphi, Bosch, Zexel.

Мой топливный насос выходит из строя? Вот 8 признаков того, что это есть!

Топливный насос вашего автомобиля, грузовика или внедорожника прослужит в среднем более 100 000 миль. Большинству людей никогда не нужно менять топливные насосы. Однако вы можете определить, есть ли проблемы с помпой. У Willoughby Hills Auto Repair перечислено восемь признаков того, что вам может потребоваться замена насоса.

Шум в топливном баке

Поврежденный топливный насос может издавать громкий воющий звук, который вы услышите из бензобака. Насос также может издавать этот шум, если у вас мало топлива или топливо в вашем баке загрязнено.Обычно помпа издает низкий гул. Громкое нытье указывает на наличие проблемы.

Трудные старты

Если топливный насос вашего автомобиля не может подавать бензин из бака в двигатель, у вас возникнут проблемы с запуском автомобиля. Автомобиль будет с трудом заводиться и двигаться, потому что насос не может протолкнуть достаточно газа. Изношенный насос теряет давление, и двигатель испытывает нехватку бензина.

Распылительная машина

Ваш топливный насос не перестает подавать газ в двигатель после того, как вы завели двигатель; он также качает бензин, чтобы соответствовать скорости вашего автомобиля. Если насос не может производить постоянный поток газа на более высоких скоростях, двигатель вашего автомобиля начнет бурлить и заглохнет.

Фактический киоск

Если в ваш двигатель поступает бензин из насоса, даже в меньшем количестве, чем необходимо, он вряд ли заглохнет. Однако он остановится, если насос вызовет перегрев двигателя. Старый и изношенный двигатель насоса может стать слишком горячим, что может привести к перегреву всего двигателя.

Потеря мощности

Если вы заметили, что ваш автомобиль теряет мощность, когда вы едете по крутым склонам или загружаете его грузом, возможно, виноват ваш топливный насос.Как и в случае с более высокими скоростями, двигателю требуется больше бензина для работы в условиях нагрузки. Вы потеряете мощность, если насос не будет работать должным образом.

Пульсирующая мощность

До сих пор мы говорили о том, что происходит, если двигатель не получает достаточно бензина. Что произойдет, если будет слишком много газа? Если насос нагнетает слишком много топлива в двигатель, вы заметите скачки напряжения во время движения, то есть скачки и падения скорости, что…

Низкая топливная эффективность

Поскольку ваш топливный насос нагнетает слишком много топлива в двигатель, вы сжигаете больше газа, чем обычно.Это означает больше поездок на заправку, чтобы накормить свой автомобиль, грузовик или внедорожник. Если вы отслеживаете, сколько километров вы получаете между заправками, и заметили падение, это может быть ваша помпа.

Неисправный двигатель

Наконец, ваш автомобиль может не заводиться из-за аккумулятора, генератора, стартера, топливного фильтра или топливного насоса. Все это играет роль в запуске вашего автомобиля. Если насос не работает, вы не сможете подавать газ в камеру сгорания для запуска автомобиля.

Позвоните в службу ремонта автомобилей Willoughby Hills по телефону 440-585-1691 для проверки топливного насоса. Мы находимся в Уиллоуби-Хиллз, штат Огайо, и при необходимости можем отремонтировать или заменить вашу помпу.

Нужен ли моей машине новый топливный насос?

Топливный насос подает газ или дизельное топливо в камеру сгорания двигателя и обычно обеспечивает долгие годы безотказной работы. Однако время от времени вы можете найти тот, который нуждается в замене. Как узнать наверняка? Обратите внимание на несколько контрольных знаков. Они могут включать:

  • Невозможно поддерживать скорость .Ощущение, что двигатель «задыхается» или изо всех сил пытается поддерживать скорость. Это может заставить вас думать, что у вас закончился бензин, несмотря на то, что датчик показывает уровень топлива в баке.
  • Перегрев ing . Еще один показатель неисправности - перегрев двигателя. Неисправный топливный насос может перегреться и из-за своей неэффективности вызвать перегрев двигателя. Транспортное средство с таким типом неисправности может проработать около 15-30 минут перед остановкой. После того, как он остынет, вы можете обнаружить, что он снова работает, только чтобы повторить отказ по мере того, как двигатель нагревается.Это еще один предупреждающий знак, что топливный насос недолго для этого мира.
  • Все виды напыления . Шум, обратный огонь и разбрызгивание двигателей указывают на то, что топливный насос вышел из строя. Обычно электронные топливные насосы не издают шума, если только они не начинают выходить из строя. Непостоянный поток топлива может вызвать внутренние проблемы двигателя, приводящие к колебаниям при запуске или взлете, или даже при запуске транспортного средства.
  • Свет двигателя на . Любая из этих проблем может сопровождаться индикатором «Проверить двигатель», который появится на приборной панели.

Как работает топливный насос?

В прошлом механические топливные насосы были гораздо более распространены, иногда они крепились вне топливного бака. С появлением электронного впрыска топлива, который используется в большинстве современных автомобилей, такие устройства стали реликвиями. Их заменили электрические топливные насосы, которые обычно устанавливаются внутри топливного бака. Насос создает положительное давление, которое нагнетает топливо по трубопроводам к двигателю. Насос в баке помещает его в наиболее удаленную от двигателя точку, погруженную в холодную жидкость, где вероятность возгорания меньше.

В современном топливном насосе используется электродвигатель постоянного тока для забора топлива из бака. Он отправляет его через топливные форсунки и попадает в цилиндры. Топливо смешивается с воздухом, и заряд от свечей зажигания вызывает сгорание. Фильтр на впуске насоса отсеивает любые загрязнения, чтобы предотвратить их попадание в топливопроводы и, в конечном итоге, в двигатель.

СВЯЗАННЫЙ: Нужен ли моей машине новый топливный фильтр?

Широкое распространение электронных топливных насосов дает также ряд преимуществ.К ним относятся снижение расхода топлива, поскольку его работа контролируется электронным блоком управления (ЭБУ) автомобиля. Второе преимущество - это предварительная подача топлива, поскольку обороты двигателя (RPM) больше не влияют на работу насоса. Это причина, по которой все больше автомобилей используют системы автоматического пуска / остановки для выключения двигателя на светофоре и в пробках.

Что нужно для замены топливного насоса?

Механику нужно будет добраться до вышедшего из строя насоса через верх топливного бака через панель доступа в салоне.Когда панель доступа отсутствует, топливо сливается из бака, а затем бак опускается и снимается с автомобиля для доступа к насосу. Все шланги подачи и возврата топлива отсоединены от мест подключения топливных насосов.

После того, как механик удалил неисправный топливный насос, все монтажные кронштейны прикрепляются к новому насосу, и он устанавливается на место старого. На этом этапе самое время заменить встроенный или внутренний топливный фильтр, отсеивающий мусор. Наконец, наполните бак и проверьте на герметичность.

Эта работа средней сложности, и ее лучше всего выполнять в сервисной службе вашего дилерского центра.

Сколько стоит замена топливного насоса?

Средняя стоимость замены топливного насоса составляет от 220 до 1062 долларов в зависимости от автомобиля и возраста. Стоимость рабочей силы оценивается от 124 до 260 долларов, в то время как стоимость запчастей составляет от 95 до 854 долларов. Смета не включает налоги и сборы.

Если вам необходимо заменить, узнайте, сколько будет стоить топливный насос вашего автомобиля, используя наше Руководство по ценообразованию на обслуживание и ремонт, и найдите ближайшие автомастерские, где можно выполнить эту работу.

Прочитать похожие истории по ремонту автомобилей:

Шесть признаков неисправности топливного насоса

Важность топливных насосов

Топливные насосы нагнетают бензин из топливного бака в двигатель большинства легковых и грузовых автомобилей. Ваш автомобиль не может работать без исправного топливного насоса. Если насос перестает работать, ваша машина перестает ехать.

Большинство современных транспортных средств имеют электрические топливные насосы, установленные на топливных баках, хотя некоторые из них оснащены рядными или механическими насосами.Поскольку топливный насос отвечает за подачу топлива в двигатель, проблемы с ним могут привести к серьезным проблемам с производительностью и дорогостоящему ремонту автомобиля. Большинство топливных насосов со временем требуют замены.

Повреждение или неисправность топливного насоса вызывает один или несколько из следующих симптомов. Если на вашем автомобиле появляются какие-либо из этих признаков или вы подозреваете, что топливный насос работает неправильно, доставьте автомобиль в одно из трех удобных мест в Эванстоне, Уилметте или Нортбруке, сертифицированных HEART, для бесплатного осмотра, и мы проведем диагностику. проблема сразу.

Распыление двигателя на высоких скоростях

Одним из лучших признаков того, что ваш топливный насос выходит из строя, является разбрызгивание двигателя при движении на стабильно высоких скоростях. Если ваш автомобиль внезапно начинает шипеть, а затем возобновляет нормальную работу, возможно, с вашим топливным насосом что-то не так. Распыление происходит, когда насос изо всех сил пытается подавать в двигатель постоянный пар топлива с надлежащим давлением.

Пониженное давление топлива

Низкое давление топлива может привести к пропускам зажигания в двигателе, низкому ускорению, резкому холостому ходу и остановке двигателя.Если ваш индикатор проверки двигателя горит, а ваша машина глохнет, возможно, у вас неисправен топливный насос. Отнесите свой автомобиль в сертифицированный центр обслуживания автомобилей HEART и позвольте нам взглянуть на этот насос.

Потеря мощности, когда автомобиль находится под нагрузкой

При подъеме на гору или перевозке тяжелого груза ваша машина испытывает стресс. Если вы теряете общую мощность при выполнении стрессовых задач на своем автомобиле, ваш топливный насос может быть слишком слабым, чтобы справляться с требованиями вождения.

Невозможность разгона

Неравномерное сопротивление в двигателе топливного насоса может привести к тому, что ваш автомобиль замедлится и не сможет разогнаться.Отсутствие ускорения - хороший признак того, что топливный насос вашего автомобиля нуждается в проверке.

Уменьшение пробега на бензине

Если ваш автомобиль обычно расходует приличный бензин, а затем внезапно начинает отказываться от топлива, под капотом может быть аварийная ситуация. Топливные насосы имеют предохранительный клапан, который позволяет большему количеству топлива, чем необходимо, поступать в систему двигателя, если он не открывается. Если вы заправляете свою машину чаще, чем раньше, пора поставить ее в место СЕРДЦА в Эванстоне, Нортбруке или Уилметте, чтобы проверить, что находится под капотом.

Двигатель не запускается

Если вы столкнетесь с одним из вышеперечисленных симптомов и проигнорируете их, в конечном итоге ваш двигатель откажется запускаться. Топливо не может попасть в двигатель при зажигании, когда топливный насос полностью неисправен. Проверьте, нет ли перегоревших предохранителей и / или низкого давления в топливной магистрали, чтобы диагностировать неисправность топливного насоса, или доставьте свой автомобиль в одно из трех центров сертифицированного автосервиса HEART в Эванстоне, Нортбруке или Уилметте, где вы можете рассчитывать на уход за автомобилем. Если вам нужны шины, замена масла или что-то еще, HEART вернет вам веру в уход за автомобилем.

Семь признаков того, что ваш топливный насос выходит из строя

Топливный насос - незамеченный герой вашего автомобиля. Он забирает бензин из бензобака и отправляет его в двигатель, чтобы ваш автомобиль, грузовик или внедорожник мог заводиться и работать. Топливный насос вашего автомобиля должен работать не менее 100 000 миль. Если это не так или если вы превысили этот рубеж, вы можете заметить любой из следующих семи признаков. Если вы это сделаете, отнесите свой автомобиль в центр первичного обслуживания авторемонта в Уорик, Род-Айленд.

Распылительная машина

Ваш топливный насос что-то сообщает вам, если ваш двигатель начинает шипеть после того, как вы набираете максимальную скорость на шоссе.Брызги указывают на то, что вашему двигателю не хватает необходимого топлива, и голод может быть вызван забитым или неисправным топливным насосом. Брызги также указывают на неисправность свечи зажигания.

Перегрев двигателя

Если ваш топливный насос умирает, он может перегреться, и это тепло приведет к перегреву вашего двигателя. В отличие от радиатора, который будет перегреваться до тех пор, пока не лопнет крышка и не будет извергать обжигающую охлаждающую жидкость повсюду, перегрев, вызванный топливным насосом, остановит двигатель.Пуловер при первых признаках перегрева.

Низкое давление топлива

Вам нужно проверить давление топлива, чтобы определить причину выхода из строя топливного насоса. Купить манометр можно в магазине автозапчастей. Возьмите друга и проверьте давление топлива, считывая показания манометра, пока ваш друг заводит двигатель. Найдите рекомендуемое давление топлива в руководстве по эксплуатации.

Потеря мощности

Ваш двигатель может не шипеть, но при определенных обстоятельствах вы потеряете мощность, если у вас откажет топливный насос.Например, представьте, что вы едете по крутому склону и внезапно теряете мощность. Это признак того, что топливный насос не перекачивает достаточно топлива в двигатель, и он не может справиться с нагрузкой на холм.

Пульсирующий двигатель

Оборотной стороной недостатка топлива является слишком много топлива, а откачавший топливный насос также может отправить слишком много топлива в ваш двигатель. Когда это произойдет, вы заметите, что ваш двигатель начинает работать, и это может сделать вождение опасным. Скачки означают, что автомобиль набирает скорость, а затем падает.Не годится в дороге.

Уменьшение пробега на газу

Если топливный насос подает слишком много топлива в двигатель или если предохранительный клапан не закрывается для остановки потока топлива, вы заметите, что ваш автомобиль не расходует топливо, как обычно. Отслеживайте свой пробег, чтобы оставаться на вершине топливной экономичности. Падение топливной экономичности могло быть связано с умирающим топливным насосом.

Неисправный двигатель

У вас может закончиться остановка двигателя, даже если вы не заметите ни одного из вышеперечисленных признаков.Если топливный насос забивается или умирает, он не может передавать газ в двигатель. Когда это произойдет, вы вообще не сможете завести свой автомобиль, грузовик или внедорожник. Проблема также могла заключаться в засорении топливных магистралей.

Обратитесь в службу первичной медицинской помощи по ремонту автомобилей в Уорик, Род-Айленд, для проверки и проверки топливного насоса.

5 распространенных признаков отказа топливного насоса

Двигатель вашего автомобиля нуждается в регулярной подаче топлива, чтобы он продолжал гудеть. Топливный насос - это устройство, которое перекачивает топливо из вашего бака в двигатель, подает топливо с постоянным давлением, чтобы обеспечить бесперебойную работу вашего двигателя.

В зависимости от возраста вашего автомобиля у вас может быть механический или электронный топливный насос, и, если вы будете внимательны, вы сможете уловить симптомы неисправного топливного насоса и отремонтировать или заменить его, прежде чем он покинет вас. застрял на обочине дороги.

Что такое топливный насос и для чего он нужен?

Механические насосы убегают от движения двигателя; диафрагма, установленная снаружи топливного бака, расширяется и сжимается, создавая систему низкого давления, которая выталкивает топливо из бака в двигатель.

Электронные насосы обычно расположены внутри топливного бака и используют электромагнитные двигатели для подачи топлива в двигатель под высоким давлением. Механические насосы обычно используются в автомобилях с карбюраторами, а электронные насосы обычно используются с системами впрыска топлива.

Поскольку механические насосы приводятся в действие непосредственно движением двигателя и содержат мало движущихся частей, они, как правило, надежны и относительно легко диагностируются и ремонтируются. Большинство проблем с механическими насосами возникает, когда диафрагма каким-либо образом повреждена, что выводит систему давления из равновесия.Электронные насосы обычно связаны с электронными системами управления и содержат несколько движущихся частей; из-за этой повышенной сложности эти типы насосов более подвержены отказам. Любая из нескольких различных частей может выйти из строя и привести к проблемам с топливным насосом.

Признаки отказа топливного насоса

Хотя механические и электронные насосы выходят из строя по разным причинам, симптомы отказа одинаковы для обоих типов насосов. Если вы заметили какие-либо из распространенных симптомов отказа топливного насоса во время вождения, возможно, вам потребуется проверить и заменить топливный насос.

1. Вы можете столкнуться с отказом топливного насоса, если ваш автомобиль дергается или разбрызгивается на высоких скоростях.

Если вы едете на скоростях автострады и замечаете, что ваш двигатель разбрызгивается или рычит, возможно, у вас неисправный топливный насос. Эта проблема возникает, когда топливный насос не может обеспечить плавный поток топлива в двигатель; периодически ваш двигатель получает только воздух, когда он ожидал получить топливо. Это прерывание подачи топлива приводит к тому, что ваш двигатель пропускает несколько тактов мощности, заставляя двигатель вздыматься и дергаться.На ранних стадиях отказа это разбрызгивание может длиться всего минуту или около того, прежде чем двигатель вернется в нормальный режим работы. Некоторые водители могут спутать этот знак с воздействием грязного газа, но современные стандарты топлива повышают вероятность выхода из строя топливного насоса.

2. Ваш топливный насос может выйти из строя, если вы потеряете мощность при ускорении.

Если вы заметили, что ваш автомобиль часто теряет мощность, когда вы пытаетесь разогнаться после остановки, возможно, неисправен топливный насос. Для ускорения требуется больше топлива, из-за чего топливный насос работает тяжелее.Если ваш насос выходит из строя, он может не справиться с повышенным спросом, из-за чего ваш двигатель не получает топлива, когда он пытается разогнаться. Если ваша машина ведет себя так, будто вот-вот заглохнет, когда вы пытаетесь разогнаться после остановки, возможно, вам потребуется проверить помпу.

3. Ваш топливный насос может стать проблемой, если вы теряете мощность при движении в гору или буксировке груза

Определенные действия, связанные с вождением, например подъем на холм или буксировка груза, создают дополнительную нагрузку на ваш двигатель и требуют больше топлива для достижения той же производительности.Когда ваш топливный насос не на высоте, он часто не справляется с повышенным спросом на топливо. Эти сложные ситуации увеличивают нагрузку на помпу, вызывая выход из строя слабых элементов. Когда в вашем ослабленном насосе обнаружены дефекты, он не может поддерживать постоянный поток топлива в двигатель, что приводит к потере мощности.

4. Ваш топливный насос может выйти из строя, если в вашем двигателе скачки напряжения

По мере того, как ваш топливный насос начинает изнашиваться, его компоненты часто изнашиваются с разной скоростью.Когда это несоответствие становится достаточно большим, давление в ваших топливных магистралях может стать нестабильным. В этих обстоятельствах водители могут обнаружить, что их автомобили внезапно ускоряются на несколько мгновений, даже если они не нажимали на педаль газа, состояние, известное как помпаж.

5. Отказ топливного насоса может быть причиной того, почему ваш двигатель не запускается

Если вы проигнорируете все другие предупреждающие признаки отказа топливного насоса, он в конечном итоге выйдет из строя полностью. Как только ваш топливный насос наконец избавится от призрака, топливо не достигнет вашего двигателя.Вы можете услышать зажигание свечей зажигания, когда пытаетесь завести автомобиль, но без топлива двигатель не сможет завестись. Конечно, помимо неисправного топливного насоса могут быть и другие объяснения отказа двигателя. Чтобы убедиться, что ваш насос вышел из строя, проверьте давление в топливных магистралях с помощью манометра; если он показывает ноль, вероятно, ваш насос неисправен. Вы также можете проверить блок предохранителей в автомобиле; Перегоревший предохранитель топливного насоса - еще один надежный признак неисправности насоса.

Что делать, если вы считаете, что ваш насос неисправен

Если вы испытали какие-либо симптомы неисправности топливного насоса, лучше всего запланировать визит в сервисный центр, используя приведенные ниже ссылки.Некоторые из симптомов неисправного насоса также могут быть вызваны другими механическими проблемами, поэтому наши обученные специалисты проведут ряд тестов, чтобы выявить истинную причину проблемы. Если другие источники не кажутся вероятными, они подтвердят диагностику топливного насоса с помощью ряда процедур.

Ваш топливный насос является неотъемлемой частью вашего автомобиля, обеспечивая постоянный запас топлива, необходимого для вашего двигателя. Однако, как и любое устройство, топливные насосы могут изнашиваться и в конечном итоге изнашиваются после тысяч миль использования.Если ваш автомобиль борется со слабой или непостоянной мощностью, возможно, пришло время заменить топливный насос на вашем автомобиле.

Как вы думаете, может выйти из строя топливный насос? Запланируйте ваше служебное посещение сегодня.

Замена топливного насоса ❤️ Сколько это будет вам стоить?

Недавний опрос показал, что в наши дни американцы проводят на заправках больше времени, чем когда-либо прежде. В большинстве случаев они останавливаются на местных заправочных станциях не реже двух-трех раз в неделю, чтобы заправить бензобаки топливом.Если вы попадаете в эту категорию, вы, вероятно, слишком хорошо знакомы с бензобаком своей машины. Но действительно ли вы понимаете, как работает топливная система вашего автомобиля в целом? Ему нужно, чтобы все, от вашего бензобака до топливных форсунок, было в хорошем рабочем состоянии, чтобы выполнять свою работу. Он также требует, чтобы вы всегда выполняли такие вещи, как замена топливного насоса, чтобы он работал на всех цилиндрах. Давайте узнаем о топливном насосе в вашей машине и обо всем, что с этим связано.

Авторемонт стоит ДОРОГОЙ


Что такое топливный насос?

Пока вы держите бензобак в машине постоянно заправленным большим количеством топлива, вы можете подумать, что этого будет достаточно, чтобы ваша машина двигалась в правильном направлении.Но правда в том, что все топливо в мире не сможет помочь вам преодолеть неисправный топливный насос. Вам необходимо, чтобы топливный насос в вашем автомобиле работал должным образом, чтобы топливо поступало в двигатель.

Топливный насос вашего автомобиля отвечает за подачу газа, который вы заправляете в бензобак, и подачу его к топливным форсункам в автомобиле. Кроме того, он отвечает за то, чтобы нужное количество газа поступало к вашим топливным форсункам. Если он не подает газ к вашим топливным форсункам или подает неправильное количество газа, это может иметь катастрофические последствия для вашего автомобиля.Ваш двигатель не сможет выполнять свою работу и приводить в действие вашу машину без подачи в него нужного количества топлива.

Как точно работает топливный насос?

Теперь, когда вы знаете, что такое топливный насос и за что он отвечает в топливной системе вашего автомобиля, мы хотим обсудить, как он на самом деле может выполнять ту работу, которая вам нужна. Топливному насосу вашего автомобиля не всегда легко подавать газ к топливным форсункам, но он может сделать это за счет использования последовательного процесса, который он использует для подачи газа в ваши топливные форсунки снова и снова.

Топливные насосы, расположенные внутри топливных систем большинства транспортных средств, имеют электродвигатель, который их приводит в действие. В одних случаях топливные насосы расположены в топливном баке, а в других - прямо за их пределами. Но в любом случае прикрепленные к ним электродвигатели позволяют топливным насосам всасывать газ из топливного бака и проталкивать его по линии, ведущей к топливным форсункам в автомобиле. Непосредственно перед тем, как попасть в топливные форсунки, газ также проходит через фильтр, который удаляет любые загрязнения, которые потенциально могут плавать внутри него.

Этот процесс будет продолжаться до тех пор, пока у вас есть машина. Единственный раз, когда это прекратится, - это когда вам нужно будет заменить топливный насос. Когда ваш топливный насос выходит из строя, он не сможет подавать бензин из вашего бензобака к топливным форсункам. Это приведет к нехватке топлива в вашем двигателе, что снизит производительность вашего автомобиля и потенциально даже поставит под угрозу весь ваш двигатель.

Как часто следует заменять топливный насос?

На самом деле невозможно сказать, как долго топливный насос прослужит в автомобиле.Есть люди, которым не нужно делать замену топливного насоса на протяжении всего срока службы машины. Но, вообще говоря, вы обнаружите, что в какой-то момент вам, вероятно, придется заменить топливный насос, если вы держите машину достаточно долго. Топливные насосы в большинстве автомобилей с большим пробегом рано или поздно выйдут из строя.

Однако есть несколько вещей, которые вы можете сделать, чтобы избежать необходимости заменять топливный насос так часто, как это могло бы потребоваться в противном случае. Вы можете, например, избегать того, чтобы бензобак вашего автомобиля регулярно спускался до точки E.Это поможет избежать чрезмерной нагрузки на топливный насос. Вы также можете выработать привычку заменять топливный фильтр в автомобиле раньше и чаще. Это упростит работу вашего топливного насоса и позволит вам продержаться там намного дольше.

Каковы симптомы неисправного топливного насоса?

Если топливный насос вашего автомобиля когда-либо выйдет из строя, появятся некоторые признаки, которые сообщат вам, что вам нужно немедленно подумать о замене топливного насоса.Первое, что вы можете заметить, - это утечка газа из топливного насоса вашего автомобиля. Если вы видите утечку бензина, это верный признак того, что вам нужно немедленно прекратить использование автомобиля и заменить топливный насос.

Есть также несколько других признаков, указывающих на то, что пора заменить топливный насос. Посмотрите их ниже:

  • Ваш автомобиль не заводится
  • Двигатель вашего автомобиля не производит достаточной мощности
  • Ваша машина издает много странных звуков рядом с тем местом, где находится ваш бензобак
  • В вашем автомобиле загорелся индикатор проверки двигателя.

Хорошая новость для вас заключается в том, что обнаружить признаки неисправного топливного насоса не составит большого труда.Должно быть довольно очевидно, что вам нужно запланировать замену топливного насоса. Но плохая новость заключается в том, что обычно у вас не будет много времени, чтобы спланировать замену топливного насоса. Нет ничего необычного в том, что из-за плохого топливного насоса автомобиль сбивается с пути и не позволяет человеку управлять им.

Следует ли вам перестать водить автомобиль с неисправным топливным насосом?

Вы подозреваете, что вам может потребоваться замена топливного насоса? Если да, то вам может быть интересно, стоит ли вам продолжать водить машину.Не похоже, чтобы водить машину с неисправным топливным насосом было бы очень хорошей идеей.

Вы определенно правы, предполагая это. Во многих случаях у вас не будет выбора, стоит ли вам водить автомобиль, нуждающийся в замене топливного насоса. Есть неплохой шанс, что машина с неисправным топливным насосом вообще не заведется за вас. Но даже если это так, вы всегда должны дважды подумать, прежде чем это делать. Ваш автомобиль может быть не в состоянии производить необходимую мощность, когда в нем неисправен топливный насос, и он может постоянно останавливаться на вас, когда это так.Это может закончиться тем, что вы окажетесь на обочине дороги или даже попадете в аварию, если вы не будете осторожны.

Вместо того, чтобы пытаться водить машину с неисправным топливным насосом, вам лучше обратиться к механику, чтобы он посмотрел. Они сообщат вам, если вам нужно заменить топливный насос, и позаботятся о том, чтобы предоставить вам новый топливный насос. Это убережет вас от опасности и гарантирует, что ваш двигатель и другие важные детали вашего автомобиля не будут повреждены из-за неисправного топливного насоса.

Что делать с заменой одного?

Если вы считаете, что в вашем автомобиле неисправен топливный насос, и вы хотите, чтобы его заменили, вам следует сразу же отвезти автомобиль к сертифицированному ASE механику, как только вы заметите проблему с ним. Попробуйте отнести свою машину в автомастерскую, где есть хоть какой-то опыт замены неисправных топливных насосов.

Как только вы отправите свой автомобиль в надежную мастерскую, они смогут осмотреть вашу топливную систему и сказать вам, нужен ли вашему автомобилю новый топливный насос.Они также сообщат вам, есть ли в вашей топливной системе какие-либо другие детали, которые, возможно, необходимо заменить. Они могут порекомендовать вам сначала попробовать заменить топливный фильтр, чтобы проверить, поможет ли это, прежде чем предлагать замену топливного насоса.

В любом случае, вы должны убедиться, что у вас есть уважаемый механик, работающий над вашим проектом по замене топливного насоса. Меньше всего вам хочется возиться с ремонтом топливной системы вашего автомобиля.

Заменить себя - хорошая идея?

Если вы точно знаете, что топливный насос вашего автомобиля вышел из строя, у вас может возникнуть соблазн попробовать заменить топливный насос самостоятельно. Похоже, это будет достаточно простая работа для любого, у кого есть хоть немного опыта работы с автомобилями.

Если вы чувствуете себя комфортно, работая с автомобилем, возможно, вам стоит заменить топливный насос. Но когда бы вы ни работали с топливной системой вашего автомобиля, всегда важно, чтобы работа выполнялась правильно.В противном случае это может привести к утечкам топлива, другим проблемам с топливной системой и, возможно, даже к отказу двигателя. Вы же , а не , хотите возиться при выполнении таких работ, как замена топливного насоса.

По этой причине обычно лучше доверить работу по замене топливного насоса профессионалам. Механик сможет правильно диагностировать проблемы с топливным насосом, прежде чем выбрать подходящий топливный насос для вашего автомобиля и заменить старый топливный насос. Вы будете лучше спать по ночам, зная, что ваш новый топливный насос сможет подавать топливо, необходимое вашему двигателю.

Сколько стоит замена?

Одна вещь, которую вы должны знать, приступая к проекту по замене топливного насоса, - это то, что новый топливный насос, вероятно, будет стоить вам немалых денег. В среднем люди обычно тратят от 725 до 900 долларов на замену топливного насоса. Сюда входит от 550 до 675 долларов за новый топливный насос и от 170 до 220 долларов за труд, связанный с заменой топливного насоса.

Также существует вероятность того, что в топливной системе вашего автомобиля могут быть другие детали, которые необходимо будет заменить из-за проблем с топливным насосом.Это может привести к увеличению стоимости замены топливного насоса и вынудить вас потратить много денег на то, чтобы вернуть машину в дорогу.

Стоит ли этого на замену?

Если вы планируете оставить свой автомобиль и продолжать ездить на нем, стоимость замены топливного насоса окупится. Это будет единственный способ снова безопасно водить машину. У вас действительно не будет другого выбора, кроме как заменить старый топливный насос на новый.

Единственный случай, когда вы можете подумать о том, чтобы не оплачивать стоимость замены топливного насоса, - это когда вы не планируете держать свою машину надолго. Возможно, вам лучше избавиться от старой машины с проблемами с топливным насосом, чем делать замену топливного насоса. Не стоит тратить кучу денег на замену бензонасоса только для того, чтобы расстаться с автомобилем в ближайшем будущем.

Можно ли продать машину с неисправным топливным насосом?

Хотите избавиться от автомобиля с неисправным топливным насосом, вместо того, чтобы делать замену топливного насоса? У вас могут возникнуть проблемы с продажей автомобиля традиционным способом.Но вы должны знать, что есть компании, которые будут платить большие деньги за вашу машину, несмотря на проблемы с топливным насосом, которые у вас возникают.

Cash Cars Buyer положит деньги прямо в ваш карман, когда вы продадите нам свою старую машину. Несмотря на то, что он нуждается в замене топливного насоса, мы щедро заплатим вам за это и позаботимся о том, чтобы вы забрали вашу машину, чтобы вам не приходилось привозить ее нам. Это, без сомнения, самый простой способ разгрузить старую машину, которая вам больше не нужна. Свяжитесь с нами сейчас, чтобы получить предложение на ваш старый автомобиль на месте.

Выбор между механическим топливным насосом и электрическим топливным насосом

Назначение топливного насоса в автомобиле - подавать топливо из бензобака в топливную форсунку или карбюратор под необходимым давлением. Топливо забирается из топливного бака и подается в двигатель внутреннего сгорания через топливный насос, где сгорание топлива происходит с воздухом. Независимо от внешних условий топливный насос должен обеспечивать подачу нужного количества бензина из бака в двигатель по топливопроводу под определенным давлением.В автомобильных двигателях некоторые топливные насосы механически работают с распределением топлива под низким давлением, тогда как другие представляют собой электрические насосы, которые нагнетают бензин в двигатели под более высоким давлением.

Механические топливные насосы

Механические топливные насосы - это насосы низкого давления, обычно используемые в старых транспортных средствах, в двигателях которых используются карбюраторы. Их обычно называют съемными насосами, потому что они используют всасывающую способность, чтобы протолкнуть бензин через топливопровод к двигателю. Обычно механические насосы работают с двигателями мощностью менее 450 л.с.

  • Механизм работы
  • Обычно механические топливные насосы приводятся в действие коленчатым валом, который содержит распределительный вал, имеющий выступ кулачка, который приводит в действие рычаг на насосе.
  • Другой конец рычага соединен с диафрагмой, которая опускается вниз по мере необходимости для заполнения камеры насоса.
    Когда коленчатый вал вращается, каждое вращение толкает рычаг вверх, который, в свою очередь, тянет за собой диафрагму вниз. Это создает всасывание в насосе, чтобы вытащить топливо из бака в топливную камеру.
  • Пружина, прикрепленная к диафрагме, возвращает диафрагму в ее нормальное положение, тем самым выталкивая топливо из камеры насоса в карбюратор через выпускное отверстие.
  • Когда карбюратор заполнен, топливо не попадает из камеры насоса в него до тех пор, пока топливо не будет израсходовано двигателем и карбюратор не будет готов принять больше бензина.

Давление, при котором топливо выходит из механического насоса, обычно ограничивается от 4 до 10 фунтов на квадратный дюйм.

Общие проблемы

Общие проблемы механического топливного насоса включают утечку топлива в картер из-за разрыва или негерметичной диафрагмы, паровую пробку в насосе, падение давления топлива, неисправную пружину диафрагмы и т. Д.

Электрические топливные насосы

Электрические топливные насосы предназначены для двигателей с наддувом, например для двигателей с впрыском топлива, которые требуют более высоких значений расхода и выходного давления. Электрические топливные насосы подают бензин под высоким давлением из бензобака к форсункам, обычно в диапазоне от 30 до 200 фунтов на квадратный дюйм.Электронасосы являются толкающими насосами, потому что они создают положительное электрическое давление, которое подталкивает топливо по топливопроводам к двигателю. Насосы обычно устанавливаются внутри резервуара или снаружи и поставляются с различными насосными механизмами, такими как поршневые насосы прямого вытеснения, лопастные насосы или топливные системы турбин.

  • Механизм работы
  • Вместо распределительного вала в электрических насосах используется соленоид в качестве электромагнитного переключателя для создания натяжения диафрагмы и подачи топлива в камеру.
  • Когда зажигание включено, модуль управления трансмиссией (PCM) двигателя включает реле и подает напряжение на насос, который заставляет двигатель вращаться и создавать давление в топливе.
  • Это заставляет топливо проходить через впускной и сетчатый фильтр, где оно создает положительное давление и толкается к выпускному клапану через топливопровод.
  • Во избежание засорения клапанов форсунок грязью или другими твердыми загрязнениями, топливо перед тем, как оно появиться, проходит через фильтр и направляется к отдельным топливным форсункам.
  • Для регулирования подачи топлива с надлежащим давлением в соответствии со спецификациями двигателя электронасосы оснащены регуляторами давления на конце топливной рампы, которая закреплена вместе с агрегатом внутри топливного бака.

Топливные форсунки, подключенные к топливной рампе, остаются закрытыми до тех пор, пока блок управления двигателем (ЭБУ) транспортного средства не решит отправить топливо во впускной коллектор многоточечного впрыска топлива или непосредственно в цилиндры прямого впрыска.

Общие проблемы

Электрические топливные насосы выходят из строя из-за загрязнения топлива из-за грязи и ржавчины, перегрева двигателя из-за низкого уровня топлива, проблем с проводкой, неисправного манометра и т.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
