ТНВД дизельного и бензинового двигателя: Устройство и принцип работы

Для качественной работы дизельной силовой установки используется топливный насос высокого давления. ТНВД дизельного двигателя подает солярку в рабочий цилиндр в необходимый промежуток времени. В зависимости от частоты вращения коленчатого вала топливный насос высокого давления увеличивает или уменьшает дозу солярки подаваемой к распылителю.

ТНВД двигателя

Как работает ТНВД дизельного двигателя

Крутящий момент передается к устройству от коленчатого вала силовой установки. При работе  поршень плунжерного типа нагнетает давление дизельного топлива. Дозирующая система определяет объём солярки подаваемой к распылителю. Топливо от насоса высокого давления подаётся к распылителям по металлическим трубопроводам.

В зависимости от вида насоса управление подачей топлива в рабочие цилиндры осуществляется механическим способом или при помощи электроники.

Механическое управление

При механическом управлении  шток дозирующей системы механически связан с органом управления, установленным в кабине оператора. Нажатием на педаль регулируется количество солярки, подаваемой в рабочий цилиндр.

ТНВД оборудованы специализированным клапаном перекрывающим подачу топлива. Он используется для того чтобы заглушить двигатель внутреннего сгорания. Управление клапаном механическое, при помощи троса или рычага.

Электронное управление

Электронный блок управления определяет дозу подаваемой солярки исходя из различных данных. На процессор ЭБУ поступают сведения с датчиков о:

  • Степени нагрева двигателя внутреннего сгорания;
  • Температуре и давлении надувочного воздуха;
  • Расположении органа управления;
  • Крутящем моменте.

Исходя из этих данных, электронному блоку управления, удается точно рассчитать количество солярки необходимое для нормальной работы двигателя внутреннего сгорания при различных нагрузках.

электронный блок управления тнвд

ВАЖНО: Использование насосов с электронным управлением позволяет более точно дозировать дизельное топливо. Это способствует увеличению мощности силовой установки и снижению вредных выбросов в атмосферу.

Виды ТНВД дизельного двигателя

В зависимости от устройства топливные насосы дизельного двигателя делятся на несколько видов:

  1. Изделия с непосредственным впрыском;
  2. Аккумуляторные устройства.

Непосредственного типа

Насосы с прямой подачей имеют механический привод и управление. Нагнетание высокого давления осуществляется поршнем плунжерного типа. Нагнетаемое давление подается сразу на распылитель необходимого цилиндра. Для каждого рабочего цилиндра в насосе предусмотрена отдельная камера.

Аккумуляторного типа

Принцип действия устройства аккумуляторного типа отличается. Нагнетание горючего осуществляется в камеру аккумулятора. Из камеры солярка под давлением подаётся к необходимому распылителю. Аккумуляторные устройства позволяют добиться высокой мощности двигателя внутреннего сгорания.

В зависимости от устройства насосы делятся на рядные, распределительные и магистральные.

Рядной конструкции

В рядных насосах для каждого рабочего цилиндра отведена отдельная секция. Секции расположены в один ряд. Каждая секция имеет один нагнетательный элемент. Подача горючего осуществляется по специализированным каналам. Каждая секция соединена с форсункой при помощи металлической трубки. Привод поршней осуществляется от распределительного вала с кулачками, смещенными по отношению к оси. Крутящий момент на устройство передаётся от коленчатого вала двигателя.

СПРАВКА: Рядное устройство отличается высокой надежностью и неприхотливостью к качеству дизельного топлива. В связи с тем, что для каждого рабочего цилиндра отведена отдельная секция нагрузка на поршни невысокая. Это увеличивает срок службы узла.

тнвд отличается высокой надежностью

Устройство рядного ТНВД дизельного двигателя заключается в следующем. Вал со смещенными частями вращается, попеременно воздействуя на штоки поршней. При нажатии на шток поршень перемещается, вверх сжимая горючее, находящееся в камере. По достижении необходимого давления открывается выпускной механизм. Он сообщен с трубопроводом, ведущим к определённому распылителю. Солярка под высоким давлением поступает к распылителю.

В обратном направлении толкатель движется под действием силовой пружины. При этом в камере образуется вакуум, открывающий впускной механизм. При открытии впускного механизма топливо попадает в камеру. Подачу топлива из бака осуществляет подкачивающая помпа. Подкачивающий насос дизельного двигателя установлен в корпусе ТНВД и имеет привод от распределительного вала.

ВНИМАНИЕ: Смазка вращающихся деталей узла осуществляется маслом из системы смазки силового агрегата. Нагнетание давления масла осуществляется насосом шестеренчатого типа. Такая конструкция позволяет увеличить ресурс работы узла.

Распределяющей конструкции

Распределительные насосы имеют один или два нагнетающих элемента. Распределение горючего между распылителями силового агрегата осуществляется специализированной головкой. Один нагнетающий элемент отвечает за подачу горючего одновременно на несколько распылителей.

распределительной головке

Вращение вала со смещенными частями осуществляется синхронно с вращением коленчатого вала силовой установки. При вращении смещенная часть оказывает воздействие на шток. Толкатель перемещает поршень, создавая высокое давление в камере. После сжатия открывается выпускной механизм, пропуская солярку к распределительной головке.

Головка используется для распределения подачи солярки к необходимому распылителю. После нагнетания давления  поршень возвращается в обратном направлении под действием пружины. При движении поршня в обратном направлении открывается впускной механизм и  горючее попадает в камеру. После этого цикл работы поршня повторяется.

Насосы распределительного типа имеют небольшие габариты. Недостатком устройств такого типа является небольшой срок службы. Это объясняется высокой нагрузкой на нагнетающие части.

Магистральной конструкции

Устройство магистрального насоса отличается тем, что топливо не нагнетается непосредственно в трубопровод распылителя. Перед попаданием в трубопровод солярка под высоким давлением накачивается в аккумулятор.

Привод поршней в насосе магистрального типа осуществляется валом со смещенными частями. При смещении кулачка вниз поршень под действием пружины опускается, создавая вакуум в камере. Под действием вакуума открывается впускной механизм, и камера заполняется горючим, поступающим от подкачивающей помпы.

При движении элемента нагнетания в обратном направлении впускной механизм закрывается и в камере создается высокое давление. Под действием давления открывается выпускной механизм, через который солярка поступает в аккумулятор. Определение необходимой дозы горючего для нормальной работы двигателя внутреннего сгорания осуществляется электронным блоком управления.

распылителям силовой установки

Из аккумулятора горючее под высоким давлением поступает к распылителям силовой установки. Такая конструкция позволяет увеличить давление. Это повышает показатели мощности силовой установки при любой частоте вращения коленчатого вала.

Возможные неисправности и методы их устранения

Некорректная работа ТНВД дизельного двигателя может выражаться в следующих признаках:

  • Отклонение  показателя расходования горючего от нормы;
  • Появление отработавших газов черного цвета;
  • Повышенный уровень шума при работе силовой установки;
  • Потеря мощности;
  • Плохой запуск силовой установки.

Основной причиной возникновения неисправностей является плохое качество солярки. В рабочей смеси плохого качества присутствуют мелкие абразивные частицы. Они негативно влияют на нагнетательные элементы и распылители двигателя внутреннего сгорания.

Некорректная работа ТНВД может быть вызвана неправильной регулировкой узла. Для выявления неисправностей потребуется провести диагностику. Самостоятельно диагностировать неисправности невозможно. Для этого необходимо специализированное оборудование и технические знания. После правильной настройки ТНВД двигатель будет отвечать всем необходимым требованиям.

Для устранения неисправностей необходимо заменить изношенные части. Замену комплектующих осуществляют  квалифицированные специалисты. Устройство устанавливают на предусмотренный для этого стенд. После чего осуществляют диагностику и выполняют все необходимые регулировки.

Неполадки могут возникнуть в результате сбоя в электронной системе управления. Для устранения потребуется прошить электронный блок управления. При прошивке программируется процессор электронного блока управления. Для этого используется специализированное программное обеспечение.

ВАЖНО: Прошивку электронного блока управления следует доверить высококвалифицированным специалистом. Неправильно проведенная процедура может привести к выходу устройства из строя и необходимости его полной замены.

ТНВД бензинового двигателя

Некоторые автовладельцы задаются вопросом, зачем ТНВД на бензиновом двигателе? Устройства создающее высокое давление используются не только на дизельных силовых агрегатах. Бензиновые моторы с прямым впрыском топлива оборудованы ТНВД.

При распределенном впрыске топлива бензин поступает во впускной коллектор. При непосредственном впрыске бензин под давлением поступает в камеру сгорания. Форсунки для подачи бензина установлены в головке блока цилиндров.

ТНВД бензинового

В отличие от дизельного силового агрегата бензиновые моторы оснащаются топливным насосом, нагнетающим более низкое давление. Это снижает нагрузку на нагнетающие элементы и увеличивает срок службы узла без дополнительного ремонта.

Устройство ТНВД бензинового двигателя позволяет подавать рабочую смесь в необходимый цилиндр. Такая конструкция снижает расход бензина и повышает показатели мощности силового агрегата. Недостатком конструкции является требовательность к качеству бензина.

Устройство оборудовано клапаном с электронным управлением. Он необходим для  принудительного перекрывания подачи топлива. Управление дозирующей системой и электроклапаном перекрывания подачи топлива осуществляется электроникой.

ТНВД бензинового двигателя – распределительного типа. Бензин под давлением подается к распределительной головке. Она используется для подачи бензина в определенный рабочий цилиндр. Такая конструкция позволяет использовать один  нагнетательный элемент для снабжения горючим всех рабочих цилиндров.

Неисправности и методы их устранения

Основные поломки возникают из-за плохого качества бензина. Твердые частицы, находящиеся в топливе негативно влияют на движущиеся элементы узла. Износ деталей приводит к некорректной работе устройства.

Признаками нарушения работы являются:

  • Расход бензина, превышающий норму;
  • Снижение показателей мощности силового агрегата;
  • Затруднительный запуск мотора.

Для устранения неисправности необходимо заменить изношенные комплектующие. После замены потребуется регулировка на специализированном оборудовании.

регулировка на специализированном оборудовании

Самостоятельно  отремонтировать и отрегулировать работу узла невозможно.

Для устранения неисправностей необходимо обратиться на станцию технического обслуживания, на которой имеется всё необходимое оборудование. Квалифицированные специалисты осуществят замену изношенных комплектующих и отрегулируют устройство.

Из вышеперечисленного следует, что насос высокого давления используется на силовых агрегатах различной конструкции. Он необходим для подачи бензина или солярки под давлением в цилиндры. Управление устройством осуществляется рычагом, установленным в кабине оператора. Ремонт и настройка узла требует навыков и применения специализированного оборудования.

toptexnik.ru

Что такое ТНВД в дизельном двигателе автомобиля

Любой автомобильный двигатель является сложным механизмом, который складывается из ряда важных агрегатов. Если брать дизельные моторы, то в их конструкции важное место занимают топливные насосы.

ТНВД в дизельном двигателе автомобиля

Что такое ТНВД

Понять, что такое ТНВД в машине, легко. Под этой аббревиатурой подразумевается топливный насос высокого давления. Находится ТНВД в дизельном двигателе, хотя, встречается и в некоторых бензиновых моторах. Этот агрегат отвечает за подачу топливной смеси под высоким давлением. Именно в этом заключается основа функционирования любого дизеля.

Дальше нам предстоит рассмотреть принцип работы этой детали, её устройство и существующие разновидности. А также изучим причины установки ТН высокого давления на бензиновые моторы.

Как работает ТНВД дизельного мотора

Работа дизельного двигателя сложная и многоэтапная. Важную, даже основную роль играет насосный механизм высокого давления. Многим будет интересно изучить принцип работы ТНВД, чем мы сейчас и будем заниматься.

Топливная масса под давлением поступает на форсунки. Этот процесс должен происходить не произвольно, а в определённый момент. Он контролируется автоматической системой. Задачей топливной системы высокого давления является создание нужного давления. За счёт полного сгорания топлива в цилиндрах пользователь получает максимальную мощность двигателя.

Устройство и принцип работы ТНВД организованы таким образом, чтобы рабочее давление превышало отметку в 150 Мпа. Это очень высокий показатель. Для его достижения насос должен соответствовать ряду требований. Например, материал для изготовления этой детали должен быть сверхпрочным и надёжным. Производители используют особый сплав алюминия АЛ9.

В конструкции насоса присутствует плунжерная пара. Это цилиндр небольшого диаметра и стержень соответствующего размера. Для этих деталей используется особая марка стали, которая рассчитана на высокие рабочие нагрузки (25Х5МА). К этим деталям предъявляются очень высокие требования.

От частоты вращения коленвала зависит количество дизеля, отправляемого на подачу, и момент, в который это происходит. За счёт выжимания педали газа увеличивается нагрузка и мотор получает нужную порцию горючего. Если насосная система находится в исправном состоянии и работает без перебоев, то мотор будет работать слаженно и равномерно.

Устройство ТНВД дизельного двигателя может отличаться в зависимости от типа механизма. Выделяют 4 основных разновидности насосов, которые устанавливаются на дизельные агрегаты.

Виды насосов высокого давления для подачи дизельного топлива

На разных моторах, которые отличаются модификацией и поколением, могут устанавливаться различные топливные насосы. Всего выделяют четыре разновидности топливного насоса высокого давления, которые используются в дизельных двигателях.

Рядные ТНВД

Такие устройства отличаются наличием у каждого цилиндра индивидуальной плунжерной пары. Они сосредоточены в едином корпусе, при этом, топливо подаётся через отдельные каналы. Принцип работы такого агрегата выглядит следующим образом:

  • плунжер приводится в движение за счёт вращения кулачкового вала, который оснащён приводом, идущим от коленвала мотора;
  • толкатель заставляет плунжер передвигаться по втулке;
  • при заданном давлении выпускной клапан открывается, за счёт чего топливная смесь направляется в рабочий цилиндр;
  • для регулирования времени подачи топлива и его количества может использоваться механическая система или электронная.
Рядный ТНВД бошРядный ТНВД

Насосные системы рядного типа зарекомендовали себя с хорошей стороны. Они надёжные и выносливые. Сейчас такие устройства используются на больших автомобилях. Для легковых авто выбираются другие механизмы.

Распределительный ТНВД двигателя

Здесь присутствует лишь несколько плунжеров, которые отвечают за регулирование давления топлива. Для подачи топливной смеси используется распределительная головка и каналы. Такие механизмы полюбились автомобилистам из-за ряда важных преимуществ:

  • небольшие габариты и уменьшенная масса позволяют без проблем использовать их в конструкции легковых авто;
  • подача топлива всегда происходит равномерно.

Среди недостатков стоит выделить низкий рабочий ресурс, причиной этому служит увеличенная нагрузка на плунжерные пары.

Распределительный ТНВД двигателяРаспределительный ТНВД

Магистральные топливные насосы

Этими механизмами оснащены практически все современные авто с дизельными моторами, на которых стоит аккумуляторная система подачи топливной массы Common Rail. Отличается такой механизм подачей топлива сразу в топливную рампу, которая выступает аккумулирующей ёмкостью.

Конструкция создана таким образом, что процессы нагнетания топлива и его впрыска разделяются. За счёт этого процессы становятся более управляемыми. Чаще всего производители устанавливают модели с 1-3 плунжерными парами, которые приводятся в действие за счёт пружин или сжатой газовой смеси. Не являются редкостью модели с гидравликой.

Самыми современными являются такие механизмы. Но для их работы необходимо использовать топливо высокого качества. В противном случае будет снижаться качество их работы и долговечность.

Подкачивающий насос дизельного двигателя

Подкачивающая насосная система выполняет сразу два процесса:

  1. На подготовительном этапе топливо проходит очистку посредством фильтров, которые убирают твёрдые элементы из его состава.
  2. Рабочий этап заключается в передаче очищенного топлива дальше по системе.
Подкачивающий насосПодкачивающий насос

Во время работы помпы низкого давления дизель подаётся в несколько завышенном объёме. За счёт работы подкачивающего насоса давление приходит в норму в моменты воздействия на мотор высокой нагрузки.

Зачем устанавливается ТНВД на бензиновом двигателе

Раньше подобные механизмы можно было встретить только на дизельных моторах. Когда появились инжекторные бензиновые агрегаты, возникла необходимость в установке подобных деталей и на такие механизмы. В силовых агрегатах инжекторного типа горючее подаётся к форсункам под высоким давлением. Это не единственная функция ТНВД на бензиновом двигателе, хотя и основная. Эти устройства отвечают ещё за некоторые важные функции:

  • регулирование количества топливной массы, которая идёт на подачу;
  • контроль момента, когда должен осуществляться впуск горючего на каждый цилиндр.

На другие типы бензиновых моторов подобные системы не устанавливаются.

Такие системы, хоть и создаются из прочного материала с чётким соблюдением высоких требований относительно безопасности и надёжности, всё равно нуждаются в регулярном обслуживании и контроле. Только слаженная работа этого механизма будет обеспечивать бесперебойную работу авто даже после длительного простоя и в лютые морозы. Поверьте, лучше периодически проверять состояние насоса и силового агрегата в целом, чем тщетно пытаться завести автомобиль.

drivertip.ru

Установка ТНВД на двигатель, устройство топливного насоса высокого давления

Одним из самых сложных и дорогостоящих элементов топливной системы современного автомобиля является топливный насос высокого давления (ТНВД). Он содержит плунжерную пару, распределяющую топливо по цилиндрам. Как и любой механизм, со временем ТНВД изнашивается и требует замены. Чтобы вернуть мотор в рабочее состояние, поставить новую деталь можно самостоятельно. Но необходимо выполнить операцию грамотно, иначе узел будет работать неправильно, что может привести к более серьезной поломке.

Содержание статьи:

Устройство ТНВД и место его установки

В машине с дизельным мотором имеется два вида насосов — один в топливном баке, а второй крепится в передней части возле капота. Сейчас топливный насос встречается как в автомобилях с дизелем, так и во многих машинах с бензиновым двигателем. Он регулирует впрыск и увеличивает мощность мотора. Деталь состоит из двух частей, первая вставляется в блок и выполняет роль крепежного элемента. Промежуточный привод ТНВД крепится к шестерне двигателя при помощи болтов.

Устройство ТНВД и место его установки

Внешний вид топливного насоса высокого давления

Устройство механизма зависит от производителя и модели автомобиля. Но основной составляющей механизма всегда является плунжерная пара, присоединенная к корпусу крепежными болтами. От нее отходят штуцеры магистралей высокого давления.

Устройство ТНВД и место его установки

Устройство топливного насоса высокого давления

По центру расположена центральная пробка, сверху подсоединяется управляющий соленоид. В насосе с электронным управлением он регулирует количество топлива, попадающего в магистраль высокого давления. В дизельном двигателе количество попадающего топлива определяет мощность.

С обратной стороны находится крепежный фланец с отверстиями для болтов вытянутой формы. Прорези такой формы позволяют при установке регулировать положение насоса, поворачивая его округ своей оси. В центральной точке крепежного фланца расположен вал. Когда заводится двигатель, и начинает вращаться ремень ГРМ, движение передается на вал. Над фланцем закреплен штуцер подачи топлива, к которому подсоединена трубка для подачи горючего из топливного бака.

Корпус закрывается крышкой, которая крепится болтами. В верхней части находится штуцер обратки с трубкой, рядом с ним расположен датчик расположения вала ТНВД. Под крышкой установлен сам механизм датчика, чувствительная часть которого реагирует на прохождение зубчатого колеса.

На боковой части насоса находятся резисторы. Под ними крепится крышка автоматического регулятора, за перемещение которого отвечает актуатор. Рядом должна быть прикреплена табличка с указанием параметров насоса, эти данные необходимо знать при покупке нового ТНВД. На противоположной стороне насоса также видна крышка автоматического регулятора.

Устройство ТНВД и место его установки

ТНВД

Если выкрутить из штуцерной пары штуцер топливной магистрали высокого давления, вместе с ним снимется нагнетательный клапан. После акта впрыска топлива в магистраль с последующим падением давления, клапан должен закрыть отверстие. Это позволяет сохранить нужный уровень давления в топливной магистрали. Если клапан не закрывается или перекрывает отверстие лишь частично, давление падает ниже нужного уровня.

При работе мотора и насоса вал плунжерной пары вращается, одновременно совершая возвратно-поступательное движение. Вал крутится со скоростью в два раза ниже скорости движения коленвала. Данная деталь крепится пластиной, под которой установлены пружины.

Подготовительные работы

Вначале необходимо снять старую деталь. Важно сбросить давление в системе, сняв предохранитель. Если предохранитель найти не удалось, лучше оставить машину, чтобы она постояла с заглушенным мотором.

После снятия старого ТНВД линейкой измеряют длину штока, на изношенной детали она всегда меньше нормы. Например, для автомобиля Ford нормальная длина составит около 22 мм. Желательно поставить новую запчасть, ее монтаж проще, и прослужит она дольше. При покупке б/у насоса нужно померить шток, не стоит брать его, если длина на 5-7 мм меньше стандартной. В таком случае насос будет работать некорректно.

Подготовительные работы

Поцарапанный шток

Регулировка ТНВД перед установкой

Когда сработает первый плунжер, нужно подсоединить вилку к разъему с положительным зарядом. Дальше необходимо покрутить шестерню насоса, ее регулируют по метке в нейтральном положении первого плунжера или вытеснителя. При прокручивании гаечным ключом меняется положение плунжера. Его можно сместить вправо или влево, затем ключ упрется. Это означает, что вытеснитель находится в нижней точке.

Регулировка ТНВД перед установкой

Плунжерная пара

Шестерню поворачивают так, чтобы возле отметки находилась ее часть без зуба. Слепой зуб должен находиться с левой стороны фланца. Если представить, что шестерня представляет собой циферблат часов, то отметка без зуба находится в положении 11 часов.

Как установить ТНВД на дизель

На машинах с дизелем сначала устанавливается промежуточный фланец с приводом. При этом часть с пазами ставят в регулировочный механизм насоса. Регулировочный болт будет находиться внутри паза.

Как установить ТНВД на дизель

Дальше нужно зажать фланец в нейтральном положении на три болта. То есть, болты нужно прикручивать по центру.

Как установить ТНВД на дизель

Насос промывают и ставят по меткам, меняя положение слепого зуба. Придется отрегулировать механизм, чтобы плунжер стоял в нейтральном положении.

Как установить ТНВД на дизель

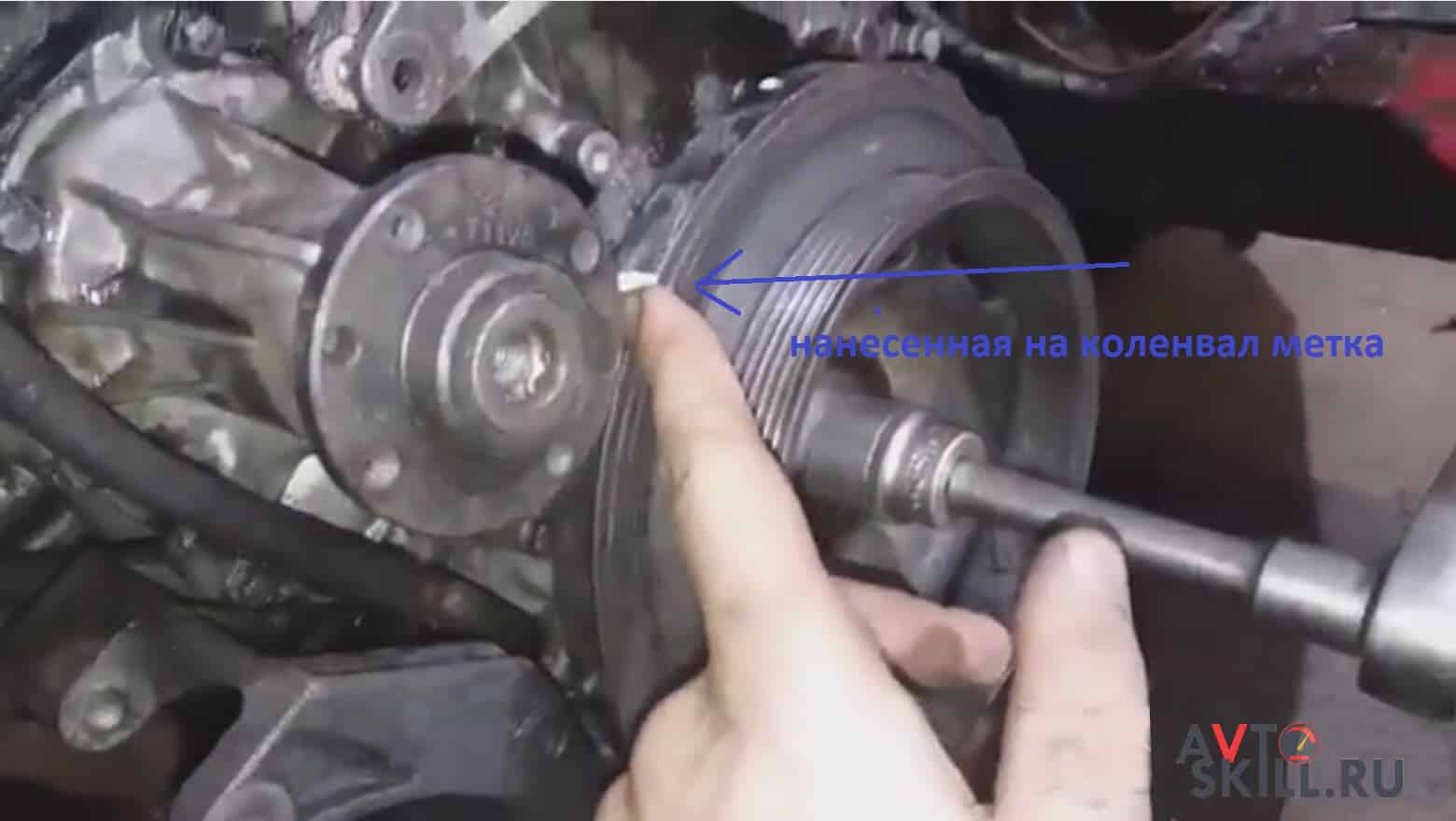

Если индикатор отсутствует, двигатель нужно прокручивать вручную на 15 градусов до верхней мертвой точки на первом цилиндре. Два кулачка распредвала должны оказаться направлены вверх. Они будут немного не доходить до ВВТ, на шкиве будет 15 градусов до ОТ. То есть, первый поршень на первом цилиндре начинает сжатие, и в этом момент происходит впрыск. Если шкалы с градусами нет, придется повернуть коленвал на глаз и поставить метку.

Как установить ТНВД на дизель

Далее крепят три шпильки, на которых будет держаться насос.

Как установить ТНВД на дизель

К промежуточному приводу крепится через муфту вторая часть — сам насос.

Как установить ТНВД на дизель

К ТНВД подключают индикатор, нужно, чтобы при прокручивании двигателя на ОТ стрелка прибора пошла от отметки 0 — нижней точки плунжера до 0,90.

Как установить ТНВД на дизель

Проверить правильность измерений можно по меткам. Распредвал и коленвал окажутся в мертвой точке, а насос будет отрегулирован точно.

Как установить ТНВД на дизель

В конце к насосу подключают все трубки, подачу, обратку. Также необходимо прикрепить обводной и натяжной ролики, чтобы поставить по меткам ремень ГРМ.

Установка ТНВД на машину с бензиновым двигателем

Перед монтажом шток с пружиной обрабатывают маслом, рекомендованным автоконцерном. В приведенной инструкции рассматривается установка на автомобиль Ford. На современных иномарках эта процедура не занимает более 5-10 минут.

ТНВД аккуратно ставят на посадочное гнездо. Деталь прикручивают, придерживая сверху и прижимая пружину. Прижимать необходимо, чтобы болты прикручивались равномерно, и деталь не перекашивалась.

Установка ТНВД на машину с бензиновым двигателем

К насосу подключают гофрированный шланг и пластиковый тройник белого цвета.

Установка ТНВД на машину с бензиновым двигателем

Далее прикручивают два болта, слишком сильно их перекручивать нельзя. Также важно следить, чтобы при проведении манипуляций не вытекал бензин в местах соединений. Для большинства моделей автомобилей подходит головка диаметром 10 мм с насадкой-удлинителем. Подсоединяют разъемы, вначале подключают вилку, зажимая ее с боков.

Установка ТНВД на машину с бензиновым двигателем

Затем устанавливают мягкий резиновый чехол, уменьшающий шумы при работе насоса. Прикручивают клемму аккумулятора. Когда все разъемы подсоединены, сверху одевают и прикручивают пластиковую защиту.

Далее на компьютере запускается программа проверки, для автомобилей Ford используется Forscan. Важно проверить со стороны низкого давления и в топливном коллекторе. То есть, производится диагностика обоих установленных насосов. Если при поверке программой состояния узлов авто загорается сигнал SERVICE/чек и прочие уведомления о неполадках, нужно сбросить ошибки.

Установка ТНВД на машину с бензиновым двигателем

Окно программы Forscan

После проверки программой можно завести мотор. При первом запуске двигатель работает также плохо, как и с изношенным ТНВД. Это связано с тем, что должен накачаться бензин, и образоваться нужное давление. При повторном включении мотор должен функционировать нормально. Затем в окне программы во вкладке «Приборы» нужно проверить давление в рампе и имеющееся в данный момент. Для этого после выбора нужных пунктов нажимают на кнопку «Play».

Видео

Несколько полезных видеороликов по данной теме:

Заключение

Установка ТНВД требует большей сноровки, чем замена резины или аккумулятора. Ремонт данного механизма не рекомендуется производить самостоятельно. Но поставить новую или отремонтированную старую запчасть можно без помощи специалистов. Сложность операции зависит от марки и года выпуска автомобиля, а также типа двигателя. Исключение составляют ситуации, когда узел сильно изношен, и металлическая стружка успела распределиться по всей системе. Тогда лучше обратиться в сервис и поменять узел целиком вместе с форсунками.

Установка ТНВД на двигатель, устройство топливного насоса высокого давления

5 (100%) 1 проголосовало

avtoskill.ru

как работает, как ломается, как восстанавливают

Категория: Полезная информация.

Топливный насос высокого давления (ТНВД) — самый сложноустроенный и дорогостоящий элемент топливной системы дизельных двигателей.

Назначение этого узла — подавать топливо под большим давлением в форсунки (или топливную рампу, затем в форсунки), откуда оно затем будет впрыскиваться в цилиндры. Поэтому при возникающих неисправностях с ТНВД владельцу грозят серьёзные проблемы со стабильной работой мотора или тот просто откажется заводиться.

picture post 17 08 22 10 52 01 761 8b2d40c3 9ae8 47fc ba56 b0b2f898f257 222001

 Принцип работы ТНВД

Основная задача ТНВД — нагнетать под давлением порядка 500-1400 бар (зависит от конструкции и типа насоса) топливо и подавать его к форсункам, которые открываются в нужный момент и быстро выпускают (распыляют) топливо в цилиндр.

Поддержание высокого давления в системе — другое важнейшее назначение ТНВД, ведь без этого форсунка не сработает и опоздает с распылением горючего до мельчайших частиц, а ведь мгновенное смешивание распыляемого ДТ и воздуха является условием образования однородной топливовоздушной смеси. Другими словами — гарантирует стабильную и культурную работу дизельного двигателя.

Изначально ТНВД выполнял практически все функции по подаче топлива в цилиндры: создавал давление, нагнетал топливо и распределял его по форсункам. Так действовали насосы рядного и распределительного типа.

Затем появилась система впрыска Common Rail и магистральные ТНВД. В таких современных системах впрыска дизельных ДВС насос высокого давления не распределяет топливо по форсункам, а нагнетает его в топливную магистраль (рампу): металлическую трубку, запаянную с обеих сторон, своеобразный резервуар для хранения горючего. От рампы топливо по трубкам (одна форсунка — один топливопровод к рампе) подводится к электромагнитным / пьезоэлектрическим форсункам.

В системе Common Rail, таким образом, топливо подаётся ко всем форсункам одновременно, из общей магистрали под давлением порядка 1 600 – 1 800 бар.

Конструкция топливной рампы CR такова, что топливо, которое ТНВД в неё нагнетает, не запирается в рампе: излишки отводятся через сливной канал. Так обеспечивается циркуляция ДТ в системе, но как только электрический клапан форсунки открывается, топливо распыляется в цилиндр. И по-прежнему высокое давление играет важную роль в мгновенном приготовлении топливовоздушной смеси и последующем полном её сгорании.

TNVD 1

 Плунжерная пара — главный узел в конструкции ТНВД

Наиболее распространённый вид ТНВД для систем Common Rail — плунжерный. Основный рабочий элемент такого ТНВД — плунжерная пара: поршень (плунжер) и цилиндр (втулка, стакан).

Подпружиненый плунжер двигается благодаря кулачковому валу внутри втулки, набирая и выталкивая из полости над ним топливо. Высокое давление в системе обеспечивает прецезионное сопряжение: минимальный, точно выверенный зазор в 1-3 мм между плунжером и стаканом.

Часто в один корпус ТНВД устанавливают три плунжера. В полости над плунжером размещаются односторонние клапаны — на впуск и на выпуск топлива. Можно провести аналогию плунжерной пары ТНВД с сердцем, которое перекачивает кровь по организму похожим образом.

Важно. Плунжер во время работы смазывается топливом, которое через него проходит.

Конструкция разных видов плунжерных пар отличается. Встречаются ТНВД с плунжерными парами, где плунжер извлекается из корпуса и меняется в сборе.

TNVD samost

 Основные виды ТНВД

Существует три типа ТНВД.

Рядные и распределительные относятся к ТНВД предыдущих поколений автомобилей, имеют относительно простую конструкцию, не отличаются повышенной чувствительностью к качеству топлива. Среди недостатков — сравнительно шумная работа и высокие потери на трение, особенно у рядных ТНВД.

В системах впрыска Common Rail используются магистральные насосы. Они способны создавать высокое давление и обеспечивать наиболее эффективный впрыск, но весьма привередливы к качеству топлива и дороги в обслуживании и ремонте.

Рассмотрим особенности разных видов ТНВД подробнее.

Рядные ТНВД применялись на легковых автомобилях, выпущенных до 2000 года. Это неприхотливые выносливые насосы, которые смазываются моторным маслом. Количество плунжеров равно количеству цилиндров, топливо подаётся по принципу каждой камере сгорания — свой плунжер. К недостаткам относятся большие потери на внутреннее трение и недостаточно высокое давление для эффективного распыления топлива.

Распределительные ТНВД устанавливаются на дизельные двигатели с количеством цилиндров от трёх до шести. В отличие от рядных насосов, в конструкции распределительных есть только один или два плунжера, и они обеспечивают одинаковое давление при подаче топлива для всех цилиндров. Это более лёгкие компактные насосы. Работают экономичнее, культурнее и мощнее, чем рядные ТНВД. Недостаток — выше требовательность к качеству топлива.

Магистральный насос — самый современный тип ТНВД для систем впрыска Common Rail. Такой насос содержит до трёх плунжеров, а в современных типах — часто только один. Существуют магистральные насосы и роторного типа. Магистральные ТНВД созданы с высокой точностью. Они ещё легче, компактнее, имеют минимальные потери на трение, создают высокое давление и. Но плунжеры таких ТНВД смазываются топливом, поэтому насосы крайне привередливы к качеству ДТ.

magistr TNVD

 Признаки неисправности ТНВД

Владельца должны насторожить такие признаки неисправностей в работе дизельного двигателя, как:

  • неуверенный запуск;
  • падение мощности;
  • увеличение расхода топлива;
  • дымный выхлоп.

В этих случаях очень рекомендуется провести комплексную компьютерную диагностику двигателя и проконтролировать параметры наддува, подачи топлива, давления в топливной системе. А также параметры работы датчиков (в частности, расходомера, датчиков положения распредвала / коленвала), системы EGR и вихревых заслонок впускного коллектора.

Такое пристальное изучение всех параметров работы мотора связано с тем, что дизельная топливная аппаратура — это не только форсунки и ТНВД, но и ряд вспомогательных и контролирующих систем.

Бывает, проблема, которую ищут в неполадках с ТНВД, кроется в другом. Например, имеет место:

  • поломка подкачивающего насоса;
  • грязный топливозаборник в баке;
  • выход из строя насоса, перекачивающего топливо из одной части бака в другую;
  • изношенный регулятор низкого давления;
  • форсунка, льющая топливо в «обратку».

Мой дорогой дизель почему ломаются ТНВД и как их чинят КОЛЕСА.ру автомобильный журнал Opera

 Внутренние поломки ТНВД и их причины

Из-за чего топливный насос высокого давления действительно может выйти из строя раньше времени — так это из-за некачественного топлива. Точнее из-за примесей в составе и попадания воды.

Примеси в составе топлива — смолы, парафины, механические взвеси, сомнительные присадки — ухудшают смазывающие свойства ДТ, что вызывает отложение на подвижных частях насоса.

Вода в случае попадания на подвижные элементы ТНВД (вместе с конденсатом с пустых стенок топливного бака или в составе некачественного ДТ), вызовет коррозию деталей. Плунжер и односторонние клапаны начнут подклинивать, нормальная циркуляция топлива нарушится, износ втулок и сальников ускорится в разы. В результате медленно, но верно, ТНВД выйдет из строя.

Если в топливной системе образовалась воздушная пробка, плунжер будет какое-то время работать без смазывания топливом, «на сухую». Механические детали от трения будут истираться друг об друга, а повышенная температура способна быстро деформировать элемент.  Работа ТНВД без смазки способна убить узел в считанные минуты.

К другим, не столько фатальным, поломкам ТНВД относят:

  • износ втулок вала в передней крышке корпуса;
  • износ сальника вала;
  • повреждение уплотнительных колец крышек корпуса / фланца;
  • выход из строя регулятора давления (механической или электрической его части).

TNVD

 Как диагностируют и ремонтируют ТНВД

Решение сэкономить на своевременном обращении к специалистам по ремонту и обслуживанию дизельной топливной системы, «поездить пока так», обратиться к знакомым гаражникам — всё это в случае поломки ТНВД выйдет боком и сильно ударит по бюджету.

Топливный насос, точнее, его плунжерная пара — действительно дорогостоящий элемент, и не всегда его можно восстановить. Что уж говорить о самостоятельной переборке системы. Тем более что конструкция отдельных ТНВД просто неразборная.

Важно. Мастера, работающие с дизельной топливной аппаратурой, говорят, что на самом деле среди систем Common Rail «больных» ТНВД мало, чаще проблема кроется в клапане ZME, регуляторе (DRV, PCV...) высокого давления и других сопутствующих элементах. Даже если формально насос в своей работе выходит за параметры диагностического стенда, но работает нормально — нужно дважды подумать, прежде чем вскрывать его и ремонтировать.

Ремонту ТНВД обязательно должна предшествовать компьютерная диагностика, а также стендовая проверка работы форсунок. Если подтверждается, что в неполадках с работой двигателя виноват насос высокого давления, его снимают и отправляют на диагностический стенд, чтобы проверить работу узла в разных режимах «работы двигателя».

Обычно на этом этапе становится понятно, в чём проблема, каков масштаб бедствия и какие варианты исправления ситуации можно предложить владельцу.

Например, если ТНВД «приговорила» коррозия, можно попробовать его разработать (до очередного подклинивания плунжера), но лучше заменить в сборе, купив новую плунжерную пару.

Замена клапанов на новые тоже не представляет труда в случае такой необходимости. Меняют и уплотнительные кольца, и ремкомплекты.

Важно понимать, что возможность ремонта и замены отдельных элементов связана с особенностями конструкции ТНВД. В современных насосах не предусмотрены процедуры шлифовки или расточки деталей, максимум — можно заменить плунжерную пару. А в самых современных насосах системы CR и это невозможно: случись что, придётся менять весь корпус ТНВД. То есть чем моложе автомобиль, тем выше вероятность в случае поломки заменить весь узел целиком.

После проведённого ремонта и замены изношенных деталей мастер отправляет ТНВД на диагностический стенд снова. Если параметры работы выйдут за предел нормативных, насос снова разбирают, ремонтируют, проверяют.

Полностью исправный ТНВД герметично запаковывают, чтобы исключить попадание воды, и возвращают владельцу. Осталось только установить на двигатель.

stend 3

Итого

Когда кого-то отговаривают от владения дизельным автомобилем, в основном аргументы «почему не стоит» сводятся как раз к дорогостоящей дизельной аппаратуре. Если речь о подержанном авто с большими пробегами, выход из строя ТНВД повлечёт за собой расходы, к которым готов не всякий автовладелец.

Чтобы не столкнуться с подобной ситуацией, не рискуйте с «паленым» топливом, не используйте присадки и добавки для чего бы то ни было, которые добавляются в бак, особенно если на автомобиле Common Rail. Держите бак по возможности полным, а при первых же признаках неисправностей в подаче топлива обращайтесь к квалифицированным специалистам.

Все эти простые меры позволят поддержать работоспособность ТНВД на нормальном уровне годами.

О том, как устроены дизельные топливные форсунки, почему они ломаются и как их ремонтируют, узнаете из этой статьи.

ТНВД найдёте в нашем каталоге

Посмотреть запчасти в наличии

Метки: Топливная аппаратура, Неисправности топливной системы, Форсунки, ТНВД

www.dieselkraft.by

Бензиновые двигатели GTI принцип ТНВД примерно как на Дизелях... - Авто Мото клуб

Поэтому, наверное, уже настала пора поговорить о "новом слове в двигателестроении" - двигателе, получившем аббревиатуру GDI (Gasoline Direct Injection), что можно перевести как "двигатель с непосредственным впрыском топлива", то есть, топливо на таком двигателе впрыскивается не во впускной коллектор, как на всех остальных двигателях, а прямо в цилиндры двигателя.

На данный момент автомобили с двигателями системы GDI выпускают фирмы: Mitsubishi (6G-74, 4G-93, 4G-73), Toyota (3S-FSE, 1AZ-FSE), Nissan (3.0-litre Engines VG30dd), BOSCH (система Moronic MED7).


Остановимся на некоторых практических рекомендациях для владельцев GDI. Первое, основное и главное, что надо бы уяснить для себя владельцам таких автомобилей - это качество топлива, которое вы будете заливать в топливный бак. Оно должно быть "самым-самым": высокооктановым и чистым (по-настоящему высооктановым и по-настоящему чистым). Естественно, совершенно не допускается применения ЭТИЛИРОВАННОГО бензина. Так же не стоит злоупотреблять различного рода "присадками и очистителями", "повышателями октанового числа" и так далее и тому подобное.
И причиной этого запрета являются сами принципы "построения" топливных насосов высокого давления, то есть принципы "сжимания и нагнетания топлива". Например, на двигателе 6G-74 GDI в этом участвует клапан мембранного типа, а на двигателе 4G-94 GDI - целых СЕМЬ маленьких плунжеров, расположенных в специальной "обойме" похожей на револьверную и работающих по сложному механическому принципу.
И клапан мембранного типа, и плунжера являются деталями высокой точности и их поверхности обработаны с чистотой не менее 14 класса.
Естественно, если в топливе будут посторонние примеси или, не дай Бог, "обыкновенная" грязь, то, само собой разумеется, что через некоторое время эксплуатации топливный насос высокого давления просто-напросто "сядет", то есть, уже не будет нагнетать топливо в вихревые форсунки с нужным давлением.
Конечно, конструкторами предусмотрена очистка топлива, которая имеет несколько ступеней:

· Первая очистка топлива производится "сеточкой" топливоприемника топливного насоса, расположенного непосредственно в топливном баке.
· Вторая очистка топлива осуществляется "обычным" топливным фильтром (на Mitsubishi он располагается под днищем автомобиля, на Toyota в баке).
· Третья очистка топлива происходит при поступлении топлива в топливный насос высокого давления: на "входе" топливопровода стоит "сеточка - стакан", диаметром 4 мм и высотой 9мм.
· Четвертая очистка топлива осуществляется при ВЫХОДЕ топлива из "топливной рейки" обратно в бак - конструктивно "выход" топлива осуществляется опять же через корпус топливного насоса высокого давления: там стоит такая же "сеточка-стакан".
Очистка, согласимся, хорошая, но только не для нашего топлива. Например, можно привести случай с директором автозаправочной станции, ездившим на Mitsubishi Pajero с двигателем 6G-74 GDI. Уж как только он не очищал топливо, как только не берег свою "ласточку", заливая в бак топливо действительно "самое-самое". Но все равно, через некоторое время двигатель начал терять приемистость и, в конце концов, автомобиль начал двигаться еле-еле. А когда разобрали топливный насос высокого давления - руками развели! Все высокоточные, прецизионные детали топливного насоса были такого вида, словно их специально "шкрябали" наждачной бумагой… Следует помнить, что в баке установлен "вспомогательный" насос подкачки топлива и топливный фильтр (см. рис.). Их неисправность также может вносить свою лепту состояние инжекторной системы.
Первым "звоночком" для владельца двигателя GDI о том, что с его двигателем "что-то не так" становится снижение мощности и приемистости, а если и на это он не обратит внимание, то далее, через некоторое время двигатель начинает отказываться заводиться.
Необходимое примечание: именно на этом этапе владельцу двигателя GDI надо все бросать и "лететь" на СТО занимающуюся ремонтом таких топливных насосов высокого давления, потому что в этом случае что-то еще можно будет поправить и хоть немного, но восстановить.
Проверить и удостовериться в "виновности" в этом топливного насоса высокого давления можно достаточно просто. Для этого можно применить методику, состоящую из нескольких "шагов":
Шаг 1: "подтверждаем или опровергаем виновность" системы электронного обеспечения управления двигателем (всей электроники), для чего проводим ее диагностику и считывание DTC.
Необходимое примечание: топливный насос высокого давления GDI - высокоточное механическое прецизионное устройство, и из всей "электроники" на нем только электромагнитный клапан, "запирающий" топливо. Система самодиагностики на автомобилях с двигателями GDI - это действительно настолько "продвинутая" система, что иногда нам казалось, что она способна "думать".
Например, компьютер "знает", что двигатель после запуска из "холодного" состояния не способен прогреться за пару минут (проводя эксперименты, мы принудительно изменяли показания датчика температуры охлаждающей жидкости сразу же после запуска двигателя), и реагировал на наши действия лампочкой "CHECK" на приборной панели.
Так же компьютер "знает", сколько "воздуха надо для нормальной работы двигателя", и при его уменьшении (мы имитировали "забитость" воздушного фильтра) так же зажигает лампочку "CHECK" на приборной панели.
Мы провели около тридцати подобных тестов и выяснили, что система настолько "продвинута", что может вызывать уважение.
Однако, несмотря на свою "продвинутость", электронная система не может, она просто не "научена" реагировать на изменение давления топлива, вследствие ухудшения параметров "внутренностей" топливного насоса высокого давления (износа вследствие применения некачественного топлива). Поэтому мы делаем.
Шаг 2: проверяем исправность электромагнитного "запирающего" клапана и если здесь все нормально, то делаем
Шаг 3: измеряем давление топливного насоса высокого давления на "выходе". И зная, что оно должно составлять от 40 до 50 кгсм2, смотрим на прибор и делаем вполне определенные выводы.
Автомобили с двигателями GDI пока еще не "научены" ездить на нашем топливе.
Ну а если у вас все же двигатель GDI и "деваться некуда", то единственное, что можно посоветовать - регулярно, через несколько тысяч километров производить полную очистку топливного насоса высокого давления в специализированной мастерской. На некоторых двигателях GDI использована корректирующая схема управления дроссельной заслонкой, которая состоит из Throttle Posicion Sensor, расположенный на оси дроссельной заслонки Два сенсора Pedal Posicion, расположенных в районе левой передней стойки и управляемых тросиком «газа».Throttle Control Motor, расположенный на дроссельной заслонке напротив TPS, который и управляет дроссельной заслонкой (датчик температуры), расположенный в «развале» блока цилиндров. Установка дроссельной заслонки в «правильное» положение при запуске двигателя производится при повороте ключа зажигания в положение «Ig 1».Полностью закрытая дроссельная заслонка резко открывается на 20-30 градусов, а потом медленно «идет» обратно и останавливается в том положении, на которое ей «указывают» два сенсора – TPS и THW ( при регулировке TPS при включенном зажигании дроссельная заслонка изменяет свое положение. Так же, при изменении сопротивления THW дроссельная заслонка меняет свое исходное положение). При выключении зажигания блок управления ( ECM) проводит контроль работоспособности дроссельной заслонки:Throttle Control Motor «пошагово» двигает дроссельную заслонку до упора вверх и обратно, до упора вниз. Таким образом проверяется готовность дроссельной заслонки для следующего запуска двигателя и исправность системы управления дроссельной заслонкой. В случае неправильной регулировки TPS или неправильной работы Throttle< Control Motor, когда дроссельная заслонка «перейдет критические углы установки», Блок управления (ECM) начинает «ругаться» и полностью отключает систему управления дроссельной заслонкой. Для восстановления работоспособности надо выключить зажигание и подождать 20-30 секунд, пока произойдет автоматический «сброс» неправильной информации ( щелчок реле за «бардачком»).

Владимир КУЧЕР


nasmnogo.net

Ремонт ТНВД дизеля: нюансы, особенности

ТНВД в системе питания дизеля. Нарушения в работе прибора, их внешние проявления. Как можно отремонтировать насос своими силами, последовательность действий. Советы для прибегающих к помощи специализированных сервисов.

У любого дизельного двигателя рано или поздно может потребоваться ремонт топливного насоса высокого давления. Как человеческое сердце с годами начинает «барахлить», так и этот аппарат подвержен возрастным изменениям. Наряду с естественным износом деталей, сказывается и заправка некачественным топливом. Дизельные агрегаты в этом плане более чувствительны, чем бензиновые моторы.

Предлагаемая статья поможет владельцам дизельных авто при возникновении проблем с топливным насосом. В ней также приводятся советы: как отремонтировать этот узел своими руками.

Устройство прибора

Топливный насос высокого давления (ТНВД) представляет собой самостоятельный узел системы питания двигателей внутреннего сгорания (ДВС), в первую очередь — дизельных. Хотя это устройство применяется и на бензиновых моторах с инжекторным впрыском, впервые оно было использовано именно на дизеле.

Главная функция его состоит в создании разницы давлений между напорной магистралью и камерой сжатия, чтобы обеспечить надежный впрыск горючего в полость цилиндра. Но этого мало.

Насос задает также последовательность подачи топлива к рабочим форсункам, то есть выполняет распределительную функцию. Помимо этого, он регулирует объем подачи в зависимости от режима движения (частоты вращения коленвала) и от некоторых других факторов: температура двигателя, включение и выключение кондиционера.

Наконец, подобно тому, как в карбюраторных моторах регулируется угол опережения зажигания, на дизельном двигателе ТНВД автоматически корректирует опережение момента впрыска.

Существуют насосы трех основных типов: рядные, с распределенным впрыском и магистральные. Устройство их рассматривается в отдельной статье. Здесь же стоит упомянуть лишь, что рядные насосы использовались до недавнего времени на грузовых дизельных автомобилях, тракторах и специализированной дорожно-транспортной технике.

Распределительные аппараты устанавливают на все легковые дизельные авто и на некоторые грузовые. Магистральные применяются в современных топливных системах Common Rail. Такие насосы лишены функции распределения топлива, эту задачу выполняет электронный блок управления двигателем (ЭБУ), который согласно программе командует рабочими форсунками.

Внешние проявления топливной недостаточности

Какие могут быть признаки неисправности топливного насоса? Как было сказано в начале статьи, основными причинами потери работоспособности ТНВД являются износ трущихся поверхностей и низкое качество топлива. Здесь можно уточнить, что под низким качеством солярки следует подразумевать и попадание в топливо воды. Ниже перечисляются внешние симптомы неблагополучной работы топливного насоса:

  • Затруднен пуск двигателя — скорее всего, наступил износ плунжерной пары (или пар), и насос не развивает нужного давления. Проверяется простым способом. Нужно положить на ТНВД тряпку, полить ее холодной водой и выждать несколько минут. После чего повторить попытку. Если двигатель заведется, значит, причина действительно в износе. При охлаждении происходит уменьшение зазоров в сопряжении и повышается вязкость топлива, в результате чего насос обеспечивает необходимое давление.
  • Потеря мощности. Из-за увеличившихся зазоров снижается давление впрыска, ухудшается работа всережимного регулятора оборотов.
  • Перегрев двигателя. Причинами могут быть неправильная работа автомата опережения впрыска. В этом случае нельзя откладывать ремонт ТНВД «на потом».
  • Растущий «аппетит» силового агрегата. Вызывается утечками топлива, износом плунжерных сопряжений, неправильным углом опережения впрыска.
  • Жесткая работа мотора, которая может быть следствием чересчур раннего момента впрыска и неравномерностью подачи солярки в разные цилиндры. Правда последнее на распределительных ТНВД практически невозможно, так что, скорее всего, дело в форсунках.
  • Черный выхлоп из выпускной трубы. Причина может быть в слишком позднем угле впрыска горючего.

Если есть уверенность в своих силах

При наличии перечисленных выше признаков необходимо подумать о ремонте топливного нагнетателя. Ниже рассматривается, как устранить некоторые неисправности аксиального ТНВД распределительного типа своими руками.

Следует оговориться, что прежде чем браться за эту работу, следует изучить устройство ремонтируемого агрегата, выяснить — какие могут понадобиться инструменты, потому что в некоторых случаях не обойтись без специальной оснастки, съемника, например.

Также следует приготовить фотоаппарат, чтобы фиксировать каждый этап разборки. В противном случае можно забыть — где находились те или иные детали. Для разборки необходимо приготовить подходящий стол и покрыть его чистой тканью или хотя бы листом белой бумаги. На полу не должно быть мусора, иначе случайно упавшую деталь можно и не найти.

Итак, что может самостоятельно сделать автолюбитель, не имеющий специальной квалификации?

  1. устранить утечку топлива из корпуса насоса;
  2. проверить исправность электромагнитного клапана;
  3. проверить плунжерный механизм подачи горючего;
  4. проверить автоматический регулятор частоты вращения;
  5. очистить фильтрующие сетки;
  6. проверить давление, развиваемое прибором;
  7. отрегулировать автомат опережения впрыска.

Разборка и устранение утечек

Ниже описывается последовательность действий при самостоятельном ремонте ТНВД. На работающем двигателе отсоединяют тягу, соединяющую педаль газа с рычагом, регулирующим подачу топлива. После чего вручную покачивают рычаг в радиальном направлении, стараясь растянуть возвратную пружину.

Если через кольцевую щель не наблюдается просачивания солярки, значит, уплотнение не изношено. В противном случае требуется восстановительный ремонт сопряжения.

Пока насос еще не снят с двигателя, убеждаются в исправности электромагнитного клапана отключения подачи топлива. Если двигатель пускается и глушится при повороте ключа — клапан исправен. Как поступать в ситуации, когда этот компонент отказывает во время движения, будет рассказано несколько ниже.

Теперь же остается переходить к разборке насоса. Перед тем как отсоединять от агрегата топливные магистрали и электроподводку, необходимо протереть его корпус и соединения смоченной в солярке ветошью, после чего вытереть насухо, чтобы исключить попадание грязи в топливную систему. Снятый насос еще раз промыть, после чего снять крышку и слить с него топливо.

В первую очередь нужно разобрать привод регулировки подачи горючего и произвести ревизию уплотнений, а также оценить степень износа сопряженных деталей. Уплотнительные кольца обязательно меняют. Для этой цели необходимо купить ремкомплект для ремонтируемого прибора.

Что касается изношенных деталей, есть два способа отреставрировать их: восстановить изношенную ось с помощью хромирования, или выточить и поставить в корпус ремонтную бронзовую втулку. Корпус перед этим придется расточить.

Ремонт плунжерного механизма

Далее следует перейти к разборке и ревизии плунжерного нагнетателя. Отсоединяют от корпуса распределительную головку насоса, после чего кладут его шкивом вниз, чтобы не высыпались внутренности. Перед тем как вынуть кулачки, приводную шестеренку и муфту центробежного регулятора, нужно проверить, не заедают ли эти детали при движении, а затем, аккуратно поддерживая их пальцами, извлечь из корпуса.

Ролики, шайбы, оси кулачковой муфты целесообразно пометить маркером, потому что все сопряженные поверхности уже притерлись друг к другу, и будет лучше, если они так и останутся после сборки. После разборки нужно внимательно осмотреть детали на предмет обнаружения сколов или выработки. Сильно изношенные элементы следует заменить новыми.

Степень износа плунжерной пары оценить можно только приблизительно. Работоспособность прецизионного сопряжения проверяется после сборки насоса путем измерения его рабочего давления. Наконец, нужно продуть сжатым воздухом все фильтрующие элементы (сетки), после чего можно собирать насос в обратной последовательности.

Сборка и регулировка оборотов

Когда агрегат будет собран, нужно залить его соляркой, проворачивая вручную приводной валик, после чего можно устанавливать на место и подсоединять топливопроводы, шланги и электропроводку системы управления.

После того как мотор будет заведен, следует убедиться в правильности работы автомата опережения впрыска горючего, в зависимости от давления в полости низконапорного лопастного насоса. На этом блоке имеется свой регулятор холостых оборотов. При необходимости регулируют этот параметр, завинчивая или вывинчивая регулировочный винт.

Перед выполнением этой процедуры рекомендуется запомнить положение винта, сосчитав количество выступающих из контргайки витков резьбы, чтобы, в крайнем случае, вернуться к исходной настройке. В мануале на двигатель указывается требуемое количество оборотов на холостом ходу двигателя. Обычно они понижаются с 1100 оборотов после запуска до 750 — после прогрева дизеля с механической коробкой, и до 850 — на двигателе с автоматом.

Проверка давления

В заключение проверяют давление в напорной магистрали, что является косвенной проверкой состояния плунжерной пары. Для этой цели понадобится манометр, рассчитанный на давление до 350 бар, соединительный шланг для подключения к насосу и переходник, включающий в себя стравливающий клапан.

В качестве измерительного прибора подойдет манометр ТАД-01А или более старый — КИ-4802. Если переходника в продаже не найдется, придется изготовить его самостоятельно.

Конечно, необходимо принимать во внимание размеры присоединительной резьбы, и куда планируется вворачивать соединительный шланг. Для измерения прибор подключают к центральному отверстию распределительного блока или к одному из напорных штуцеров.

После присоединения манометра к ТНВД проворачивают вал насоса с помощью стартера и фиксируют показание стрелочного индикатора. Если прибор показывает больше 250 атмосфер — это нормально (при работающем двигателе давление будет выше).

Аварийный ремонт электромагнитного клапана

Как было обещано выше, несколько слов о том, что делать, если откажет в пути электромагнитный клапан отключения топлива. В этом случае двигатель внезапно остановится. Правда, причин этому может быть несколько. Чтобы отбросить версию неисправности электроклапана, его необходимо исключить из работы, поскольку в нормальном режиме он всегда открыт.

Для этого нужно снять питающий провод, изолировать его от массы, после чего вывернуть клапан, удалить из него наконечник с пружиной и поставить устройство обратно. Если двигатель все равно не заведется, причина, очевидно, — в чем-то другом. Если же мотор запустится, нужно искать неисправность в клапане.

Чтобы делать это не в дороге, нужно сначала добраться до дома. Правда глушить двигатель потом придется грубо, но просто: поставить машину на ручник, включить повышенную передачу и отпустить педаль сцепления.

А затем уже приступать к ремонту. Сначала следует проверить, — не сгорела ли обмотка электромагнита. Для этого соединяют клапан с плюсом аккумулятора с помощью отрезка исправного провода, после чего пытаются завести двигатель. Если он заводится, значит, сгорела обмотка. В противном случае ищут место утечки напряжения с подводящего провода.

Обращение к специалистам

Тем же, кто не имеет желания или возможности делать ремонт ТНВД самостоятельно, следует обратиться на специализированную станцию ремонта топливной аппаратуры. Хотя существуют и дилерские центры, выполняющие обслуживание и ремонт автомобилей определенной марки, топливной аппаратурой они, как правило, не занимаются, поскольку для этого требуется дорогостоящее диагностическое оборудование.

Основным стендом для диагностики и регулировки ТНВД является Bosch EPS-815. На нем проверяются различные параметры, заданные для данного насоса производителем. Например: пусковая подача горючего, объемная подача на различных режимах, давление на выходе и некоторые другие.

При выборе сервиса следует учитывать его надежность. Для этого нужно предварительно приехать на собеседование, где поинтересоваться мнением обслуживаемых клиентов. В таких случаях обращают внимание на историю выбранного сервиса. Как правило, недобросовестные фирмы существуют в сфере услуг не более одного года.

Слабым звеном ТНВД дизельных двигателей является чувствительность их к попаданию в топливную систему воды. Особенно подвержены этому легковые иномарки, для которых вода является главным врагом. Для уменьшения этой опасности зимой нужно поддерживать максимально возможный уровень топлива в баке, чтобы свести к минимуму образование конденсата.

avtodvigateli.com

Какое устройство имеет топливный нанос высокого давления

ТНВД двигателя является главной частью системы подачи топлива. При качественной работе определенных программ, тнвд контролирует моменты подачи топлива, а так же нагнетает определенное количество топлива. Причем, работа насоса высокого давления напрямую зависит от того, с какой силой происходит нажатие на педаль газа.

Составные части ТНВД, и их разновидности

Топливные насосы высокого давления можно найти трех видов.

  1. рядный, где насосы отправляют топливо в определенные цилиндры. Насос данного вида уже давно перестали выпускать и ставить на новые автомобили. Однако, рассматривая преимущества, можно отметить надежность наоса. Из-за этого, многие владельцы авто продолжают использование именно этого насоса. Регулировать здесь возможно как механически, так и при помощи электроники. Имея дорогостоящее оборудование, это не составит проблем. В противном случае придется обратиться в автосервис.
  2. многосекционный;
  3. распределительный. Здесь один насос дает топливо сразу нескольким цилиндрам, однако, имеется здесь один существенный недостаток. При высоких нагрузках насос очень быстро изнашивается. Поэтому его предпочтительно устанавливать только на легковые автомобили, где и мощность двигателя, соответственно меньше.

При рассмотрении всех видов и устройство, можно выделить, практически все элементы идентичны. Так же, каждый вид имеет свои преимущества, которые присущи только одному виду.

Практически все производители автомобилей используют исключительно третий тип насосов. Выбор обуславливается компактностью и более точной работой таких насосов.

Однако здесь имеются свои подводные камни. При работе распределительного насоса необходимо обеспечить высокое качество используемого топлива. При исключении этого момента, топливный насос может быстро прийти в негодность. Ремонт или покупка нового устройства может обратиться в трату крупной денежной суммы без гарантии качественного ремонта.

Устройство ТНВД

На рисунке показывается стандартный топливный насос. Здесь он состоит из таких частей как:

  1. редукционного клапана;
  2. регулятора режимов;
  3. штуцера дренажного;
  4. корпуса насосной секции с плунжерами;
  5. насоса подкачки топлива;
  6. регулятора опережения впрыска;
  7. корпуса самого ТНВД;
  8. клапана для выключения подачи топлива;
  9. устройства привода плунжера.

Работа ТНВД

При помощи насоса для подкачки топлива, оно поступает из бака к ТНВД, здесь при помощи редукционного клапана стабилизируется давление. Регулятор режимов обеспечивает стабильную работу дизельного двигателя независимо от того, какая нагрузка.

Так как топливоподкачивающий насос подает топлива больше необходимого, лишнее топливо через штуцер попадает обратно в топливный бак. И, наконец, клапан, прекращающий поступление топлива, необходим для глушения двигателя.

Причины неисправностей в работе ТНВД

Среди всех причин, самая распространенная — наличие посторонней жидкости в топливе. Даже при наличии лучшего фильтра, вода может встречаться в любом случае. При полном отсутствии фильтра, или выводе из строя, фильтрация будет отключена, и вслед за выходом из строя ТНВД, может ломаться и сам двигатель.

Песок или другие посторонние крупинки. Попадание инородных тел в топливо может стать причиной раннего износа частей, которые соприкасаются между собой. Топливо, ненадлежащего качества губительно сказывается на работе автомобиля.

Настройка механизма, некачественное крепление. В таком случае может возникнуть ненужная вибрация и неправильная подача топлива.

Приобретение добавок и присадок. Они так же негативно влияют на работу всех систем автомобиля. Качественная регуляция насоса подразумевает долгую его эксплуатацию, и добавление присадок здесь не необходимо.

Ремонт ТНВД

Не имея необходимых навыков как в теории, так и в практике, лучше за ремонт не браться, и многие собственники дизельных авто предпочитают отправлять автомобили к специалистам. Чем можно самостоятельно заняться, это настраивание холостого хода, но и здесь имеется свой опасный момент. Так, во избежание поломок ТНВД нужно придерживаться двух простых правил:

  • использование топлива проверенного качества;
  • регулярная проверка на специализированных станциях после определенного пробега.

Даже самый внимательный и заботливый хозяин не застрахован от непредвиденной поломки насоса. Определить то, что причина именно в топливном насосе высокого давления очень просто.

  1. расход топлива значительно возрастает;
  2. мотор стал хуже работать, машина не заводится;
  3. из выхлопной трубы идет темный дым;
  4. обнаружены подтеки, просачивается топливо;
  5. нарушается транспортировка топлива.

Несмотря на наличие всех вышеперечисленных неисправностей, необходимо исключить другие возможные варианты неисправностей. Лучше всего провести полную диагностику автомобиля. Так как предметы для проведения диагностики — вещь не дешевая, то провести ее могут помочь специалисты автомобильных мстерских.

Подтечка топлива

Самая часто возникающая проблема у автомобилей. Здесь причиной может быть износ уплотнительных колец. Раскачивая ось рычага во время работы двигателя, начинает подтекать топливо, следует просто заменить уплотнитель.

Проблемы с клапаном, прекращающим подачу топлива

В таком случае, двигатель попросту не заводится. Необходимо проверить целостность привода. В случае отсутствия поломки, проверить заедание самого клапана. Для этого следует взять провод, одна сторона которого крепится на плюсовую клемму аккумулятора, а другая сторона провода к клемме клапана.

При этом должен быть слышен характерный щелчок. В таком случае, он указывает на полную исправность клапана, и проблема, возможно, кроется в проводах. Для того, чтобы доехать до места стоянки или ремонта, можно кинуть запасной провод. А уже конкретно ремонтом данной неисправности должен заняться автоэлектрик.

В случае если щелчка все таки не последовало, чтобы не искать эвакуатор, необходимо вывернуть корпус клапана из топливного насоса высокого давления, удалить пружину и запорную часть. Это даст возможность самостоятельно приехать в гараж. Здесь стоит учесть тот момент, что заглушить двигатель обычным способом уже не выйдет. Так, на включенной скорости следует резко отпустить педаль сцепления и нажать педаль тормоза. При проведении таких манипуляций, машина с рывком самостоятельно заглохнет.

Механизм подачи топлива. Зачастую после долгого простоя, дизельный двигатель не заводится. Такое возможно не только по причине поломки ТНВД, но и по иным причинам. Либо, в топливе присутствует вода. Такое может случиться даже при использовании хорошего топлива, например в зимнее время, когда возможно образование конденсата. И здесь, чем дольше стоит автомобиль, тем выше вероятность поломки.

В случае, если нет уверенности в том, что автомобиль заведется, необходимо снять ремень ГРМ, и повернуть шкив вручную. В случае беспрепятственного вращения, можно вернуть ремень на место. В противном случае, необходимо снять ТНВД с целью удаления коррозии.

При разборке необходимо делать фотографии процесса и каждого шага, так как возможно появление затруднений при сборке.

Очистка сетки после ремонта

Количество фильтрующих сеток зависит от насоса. Чистятся сетки простой зубной щеткой.

В последнее время стали выпускать насосы без тросиков и рычагов. Здесь присутствуют только электрические двигатели и приводы. Такое насосы невозможно сделать самостоятельно. Более того, это не удается сделать и специалистам.

Топливные насосы низкого давления

При разборке ТНВД дизельного двигателя можно увидеть еще один насос. Обычно, устанавливают его прямо в ТНВД, или поблизости с ним. Это топливный насос низкого давления. Соединены эти два насоса при помощи нескольких трубок, по которым проходит топливо, параллельно проходя очистку. Топливный насос низкого давления — это деталь, помогающая доставить топливо к ТНВД.

Составные части ТННД

  • вал приводной;
  • ротор с лопастями;
  • статор;
  • распред. диск;
  • шестерни;
  • муфты соединительные.

При движении лопастей ротора, они начинают приближаться к статору, создавая камеры. Далее, при наличии определенного давления, топливо отправляется к ТНВД. При повышенном давлении часть топлива направляется к клапану редукции.

Виды ТННД

ТННД находится во всех автомобилях без исключения. Без него совершенно невозможно обойтись, так как при помощи данного насоса происходит передвижение топлива из бака ко всем системам автомобиля. В дизельном варианте, ТННД транспортирует топливо к ТНВД. На инжектор устанавливают более мощные насосы, в остальных случаях ставится насос слабее.

Насос механический. В работу приводит коленвал со специальным кулачком, нажатие на который отправляет топливо в камеру. Далее топливо проходит в карбюратор, где происходит возгорание. Механический тип более благоприятен при долгом простое автомобилей, так как в таком случае высыхание не становится проблемой, и возможна самостоятельная подкачка топлива вручную.

Насос электрический. Такой тип на инжекторных двигателях. Появление обусловлено невозможностью использования механики. Механический насос не справлялся со своими функциями.

Устройство в простом виде: насосный элемент и электрический двигатель. Здесь же расположен датчик по расходу топлива и фильтр. Работа механического и электрического насосов идентична. Различие кроется лишь в том, что в насосах электрических топливо движется при помощи электрического двигателя.

ТННД можно найти внутри бензобака. Непосредственная близость с топливом не представляет никакой опасности, так как при постоянном движении топлива перегрев не происходит, соответственно, возгорания произойти не может. В качестве дополнения, ТННД устанавливается так же на дизельные двигатели.

В качестве вывода и подведения итогов, необходимо еще раз сделать оговорку, что лучше использовать исключительно проверенное топливо и проходить регулярные осмотры, чем выплачивать круглые суммы специалистам по ремонту или покупать новые насосы. При правильной и бережной эксплуатации автомобиля, все его части будут бесперебойно работать, и прослужат долгое время.

avtodvigateli.com

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
