Электрические топливные насосы · Technipedia · Motorservice

Установки

Назад к поиску

Информация о продукте

Обзорное описание изделий универсального применения

Существуют топливные насосы универсального применения. Какие из них можно устанавливать на олдтаймерах? Существуют ли насосы предварительной подкачки топлива, которые можно использовать для дизельных и бензиновых двигателей? А какие насосы можно устанавливать в качестве дополнительных насосов на гоночные автомобили и автомобили, подверженные тюнингу? О том, какие виды насосов существуют и где они применяются, вы узнаете из этой статьи.

Транспортное средство/
область применения		Изделие№ Pierburg
см.
каталог/компакт-диск
TecDoc, приложение
Motorservice или
catalog.ms-motorservice.com		электрический топливный
насос		(E1F) 7.21440.51.0/.53.0/.63.0/.68.0/.78.0
(E1S) 7.21088.62.0
(E2T) 7.21287.53.0; 7.21538.50.0; 7.21565.70.0/.71.0
(E3T) 7.21659.53.0/.70.0/.72.0
(E3L) 7.00228.51.0; 7.22156.50.0/.60.0; 7.50012.50.0; 7.50051.60.0;
7.28242.01.0



Многие запросы от клиентов касаются технических данных наших топливных насосов для малых серий или специальных областей применения. Чтобы помочь вам в выборе подходящего для ваших целей топливного насоса, мы предлагаем вам на следующих страницах ряд насосов универсального применения из нашего ассортимента.

Например:

  • вместо механических топливных насосов при отсутствии фирменного насоса (автомобили устаревших/новых моделей)
  • в качестве насоса предварительной подкачки для дизельных двигателей или бензиновых двигателей внутреннего сгорания
  • в качестве временного насоса, когда на время ремонта отсутствует запасной насос
  • в качестве дополнительного насоса, подключаемого при выходе из строя главного насоса
  • в качестве насоса для перекачки или докачки в устройствах для перекачки, дополнительных баках или отопительных установках
  • в качестве дополнительного насоса для применения во время тюнинга и гонок

ТИПЫ КОНСТРУКЦИИ

В современных электрических топливных насосах насосная станция размещена непосредственно на валу электродвигате- ля. При протекании через них топлива обеспечиваются их одновременное охлаждение и «смазка».

Преимущества:

  • меньше подвижных частей
  • компактная конструкция
  • малые габариты

В зависимости от места размещения в транспортном средстве различают насосы, устанавливаемые в баке и в линию. Различают несколько типов конструкции насосных станций. Как правило, существуют лопастные и объёмные насосы.

01 электрический топливный насос
02 типоразмер двигателя (насосы в мм)
1 = 38 мм
2 = 43 мм
3 = 43 мм с повышением мощности
03 главная ступень
04 предварительная ступень

ЛОПАСТНЫЕ НАСОСЫ

В лопастных насосах подача топлива осуществляется за счет центробежной силы ротора. Они создают лишь незначительное давление (0,2 – 3 бар) и применяются в качестве предварительной ступени двухступенчатого насоса или, соответственно, в качестве насоса предварительной подкачки. Топливо протекает через лопастный насос, не имеющий заслонок и клапанов.

Поэтому в состоянии останова возможно протекание топлива обратно через лопастный насос. Лопастные насосы не являются самовсасывающими, поэтому они всегда должны размещаться ниже уровня жидкости в топливном баке (макс. путь всасывания 0 мм). К этому типу насосов относятся лопастные насосы с боковым каналом.

ОБЪЁМНЫЕ НАСОСЫ

В объёмных насосах подача топлива осуществляется за счет изменения объёма. Их применяют при более высоком давлении в системе (до ок. 6,5 бар) в обычных системах впрыска. За исключением случаев негерметичности, обусловленных конструкцией, невозможно обратное протекание топлива через объёмный насос даже в состоянии останова. К объёмным насосам относятся шестерёнчатые насосы, шиберные пластинчатые насосы, шиберные насосы с рабочими органами в виде роликов и винтовые насосы. Объёмные насосы являются самовсасывающими лишь в незначительном объёме, поэтому их следует монтировать ниже уровня жидкости в топливном баке (макс. путь всасыва- ния 500 мм).

T — шестерёнчатый насос

F — шиберный пластинчатый насос

L — винтовой насос

S — лопастный насос с боковым каналом

ВНИМАНИЕ

Из соображений безопасности работы в топливных системах должны выполняться только специалистами.

Oбщая обзорная информация

Pierburg №МодельНоминальное
напряжение		Объемный расход
при		Давление в
системе при		Потребление токаПримечание
  [B][л/ч] [бар/(psi)][A]
7.21440.51.0E1F12950.10 (1.5)≤ 2.0
7.21440.53.0E1F121000.15 (2.2)≤ 2.05Подходит также для режима
работы 6 Вольт
7.21440.63.0E1F241000.15 (2.2)≤ 1.35
7.21440.68.0E1F24951. 00 (14.5)≤ 3.0
7.21440.78.0E1F12951.00 (14.5)≤ 4.3
7.21088.62.0E1S12750.24 (3.5)3Насос In-Tank
7.21538.50.0E2T12801.2 (17)< 4.5С учетом резинового кожуха
7.21287.53.0E2T121003.0 (43.5)< 6
7.21565.70.0E2T121003.0 (43.5)< 6С учетом резинового кожуха
7.21565.71.0E2T121003.0 (43.5)< 6С учетом резинового кожуха
7.21659.53.0E3T121106.5 (94)< 12С учетом резинового кожуха
7.21659.70.0E3T121106.5 (94)< 12С учетом резинового кожуха
7. 21659.72.0E3T121106.5 (94)< 12С учетом резинового кожуха
7.00228.51.0E3L 13.5300-3605 (72.5)< 16
7.50012.50.0E3L13.5300-3605 (72.5)< 16
7.22156.50.0E3L13.5150-190…4 (…58)< 9.4
7.22156.60.0E3L13.5150-190…4 (…58)< 9.4С учетом резинового кожуха
7.50051.60.0E3L12205-2751.8 (26)2.8-6.8
7.28242.01.0E3L13.5180-2600.5 (7)< 4.5



Ключевые слова :
топливный насос , электрический топливный насос (m.
)
Группы продуктов :
Снабжение топливом

Группы продуктов на ms-motorservice.com


Только для специалистов. Мы сохраняем за собой право на изменения и несоответствие рисунков. Информацию об идентификации и замене см. в соответствующих каталогах или в системах, основанных на TecAlliance.

Использование куки и защита данных

Группа Motorservice использует на Вашем устройстве файлы куки с целью оптимального оформления и постоянного улучшения своих веб-страниц, а также в статистических целях. Здесь Вы найдете дополнительную информацию об использовании куки, наши Выходные данные и Указания по защите персональных данных.

Нажатием кнопки «OK» Вы подтверждаете, что Вы приняли к сведению информацию о файлах куки, заявление о защите данных и выходные данные. Ваши настройки в отношении файлов куки для данного веб-сайта Вы можете изменитьв любое время [ссылка]

Установки приватности

Мы придаем большое значение прозрачности в вопросе защиты персональных данных. На наших страницах Вы получите точную информацию о том, какие настройки Вы можете выбрать и какие функции они выполняют. Выбранную Вами настройку Вы можете изменить в любое время. Независимо от выбранной Вами настройки, мы не будем определять Вашу личность (за исключением тех случаев, когда Вы однозначно ввели свои данные, например, в контактных формах). Информацию об удалении файлов куки Вы найдете в справке Вашего браузера. Дополнительная информация приводится вЗаявлении о защите данных.

Измените свои настройки приватности путем нажатия на соответствующие кнопки

  • Необходимость
  • Комфорт
  • Статистика
Необходимость

Файлы куки, необходимые для работы веб-сайта, обеспечивают его надлежащее функционирование. При отсутствии файлов куки возможно появление ошибок и сообщенийоб ошибках.

Данный веб-сайт будет выполнять следующее:
  • сохранять файлы куки, необходимые для работы веб-сайта.
  • сохранять настройки, выполненные Вами на данном сайте.

При этой настройке данный веб-сайт ни в коем случае не будет выполнять следующее:
  • сохранять Ваши настройки, например, выбор языка или баннер куки, чтобы Вы не выполняли их заново.
  • анонимно анализировать посещаемость нашего веб-сайта и использовать эту информацию для его оптимизации.
  • определять Вашу личность (за исключением тех случаев, когда Вы однозначно ввели свои данные, например, в контактных формах).
Комфорт

Файлы куки делают посещение Вами веб-сайта более удобным и комфортным, сохраняя, например, определенные настройки, чтобы Вам не приходилось заново выполнятьих каждый раз при посещении сайта.

Данный веб-сайт будет выполнять следующее:
  • сохранять файлы куки, необходимые для работы веб-сайта.
  • сохранять Ваши настройки, например, выбор языка или баннер куки, чтобы Вы не выполняли их заново.

При этой настройке данный веб-сайт ни в коем случае не будет выполнять следующее:
  • анонимно анализировать посещаемость нашего веб-сайта и использовать эту информацию для его оптимизации.
  • определять Вашу личность (за исключением тех случаев, когда Вы однозначно ввели свои данные, например, в контактных формах).

Разумеется, что мы всегда согласны с настройкой Do Not Track (DNT) Вашего браузера. В этом случае не устанавливаются отслеживающие файлы куки и не загружаются функции отслеживания.

Топливные насосы и аксессуары

  • Сортировка: По умолчанию
  • dynamics-shop.ru/fuel_system/fuel_pumps_and_accessories/?sort=pd.name&order=ASC»>Сортировка: Название (А — Я)
  • Сортировка: Название (Я — А)
  • Сортировка: Цена (низкая > высокая)
  • Сортировка: Цена (высокая > низкая)
  • Сортировка: Рейтинг (начиная с высокого)
  • Сортировка: Рейтинг (начиная с низкого)
  • dynamics-shop.ru/fuel_system/fuel_pumps_and_accessories/?sort=p.model&order=ASC»>Сортировка: Код Товара (А — Я)
  • Сортировка: Код Товара (Я — А)
  • Показать: 15
  • Показать: 25
  • Показать: 50
  • Показать: 75
  • Показать: 100
  • dynamics-shop.ru/fuel_system/fuel_pumps_and_accessories/?sort=p.sort_order&order=ASC»>Сортировка: По умолчанию
  • Сортировка: Название (А — Я)
  • Сортировка: Название (Я — А)
  • Сортировка: Цена (низкая > высокая)
  • Сортировка: Цена (высокая > низкая)
  • Сортировка: Рейтинг (начиная с высокого)
  • dynamics-shop.ru/fuel_system/fuel_pumps_and_accessories/?sort=rating&order=ASC»>Сортировка: Рейтинг (начиная с низкого)
  • Сортировка: Код Товара (А — Я)
  • Сортировка: Код Товара (Я — А)

ПопулярныйБонусные баллы: 115

AEM 50-1000 Насос топливный AEM 340 л/ч с установочным комплектомВысокопроизводительный по..

ПопулярныйБонусные баллы: 185

AEM 50-1005 Топливный насос AEM I 380 л/ч Inline High Flow Fuel PumpОбратите внимание: ИЗОБРАЖЕНИЕ В..

ПопулярныйБонусные баллы: 185

AEM 50-1009 Насос топливный 400 л/ч Высокопроизводительный топливный насос AEM’s 400lph Metr. .

ПопулярныйБонусные баллы: 150

AEM 50-1220 Насос топливный высокопроизводительный 340 л/ч I Совместимый с E85 (65 мм, со смеще..

ПопулярныйБонусные баллы: 15

DEATSCHWERKS 9-1009 Установочный комплект для топливного насоса DW65C и DW300C I GT-R R35 2009-2015 ..

ПопулярныйБонусные баллы: 150

DEATSCHWERKS 9-651-1010 Насос топливный DW65C с установочным комплектом 265lph для SUBARU BRZ I TOYO..

ПопулярныйБонусные баллы: 165

DEATSCHWERKS 9-201-0791 Насос топливный DW200 с установочным комплектом 255lph для SUBARU Fores..

ПопулярныйБонусные баллы: 85

FPP C270 Насос топливный 270 л/ч с установочным комплектом для SUBARU Impreza WRX STI 2008+ I M..

ПопулярныйБонусные баллы: 90

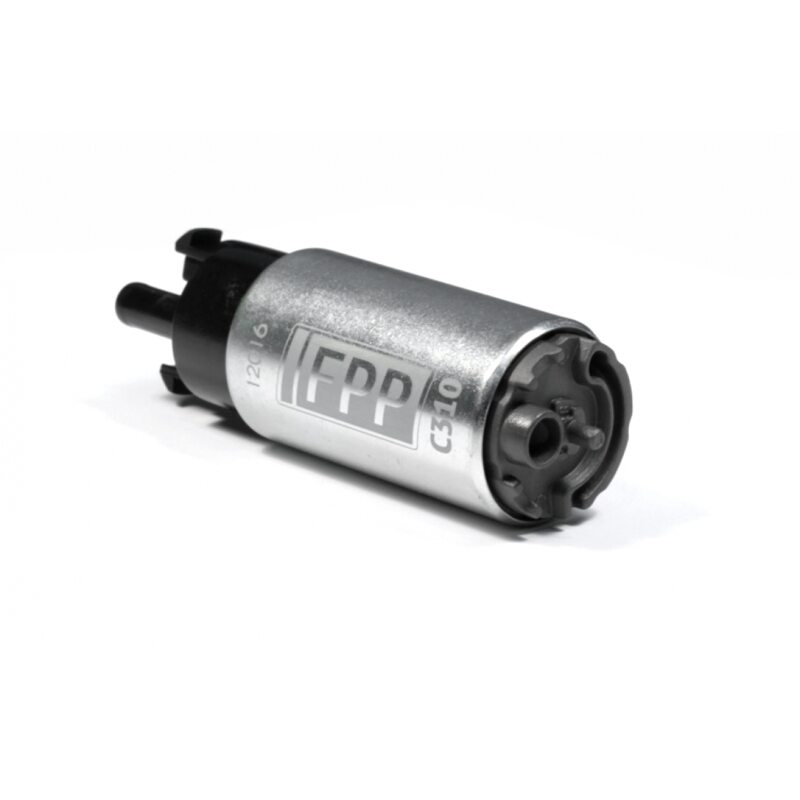

FPP C310 Насос топливный 310 л/ч с установочным комплектом для SUBARU Impreza WRX STI (2008+) I MITS. .
