ТНВД Камаз топливный насос высокого давления


КамАЗ является бесспорным лидером российской автопромышленности и заметным участником мирового рынка производителей грузовых автомобилей. За годы работы предприятием выпущено более 2,24 машин. Различные модели КамАЗов занимают почти половину отечественного рынка грузовиков, а в мировом рейтинге изготовителей грузовой техники компания находится на 16-м месте.

Основу модельной линейки КамАЗов представляют собой грузовые автомобили, оснащенные дизельным двигателем с турбонаддувом. Выпускаемые сегодня машины оборудованы самой прогрессивной системой впрыска горючего Common Rail. Обязательным элементом дизельных силовых агрегатов выступает топливный насос высокого давления или, как его часто сокращенно называют, ТНВД. Целью настоящей статьи является описание особенностей ТНВД КамАЗа, принципа его действия и функционального назначения, а также устройства и правил обслуживания и диагностики.



Назначение

Функциональное назначение ТНВД КамАЗов не отличается от стандартных топливных насосов высокого давления, используемых в дизельных двигателях. Оно состоит в решении нескольких ключевых задач:

· перемещение горючего к форсункам, соединенным с камерами сжигания;

· нагнетание давления топлива до уровня, необходимого для его самовоспламенения;

· дозировка дизельного топлива, обеспечивающая эффективность работы двигателя и максимально полное сжигание горючего;

· определение оптимального времени впрыска горючего в камеры сгорания;

· очистка горючего в процессе его транспортировки.

ТНВД любого дизельного двигателя имеет крайне важную роль для работы всего силового агрегата. Именно изобретение и постепенное совершенствование топливных насосов высокого давления привело к тому, что дизельные установки на дизельном топливе сначала успешно конкурировали, а затем и попросту стали превосходить двигатели, рассчитанные на использование бензина.

Важно отметить особенность, характерную именно для грузовых автомобилей, к классу которых относятся все модели КамАЗа. Речь идет о необходимости развивать серьезную мощность, совмещая ее с экономичностью и экологичностью в работе. Использование ТНВД и современной системы впрыска топлива Common Rail позволяет успешно решить поставленную задачу, что, наряду с доступной стоимостью, является важным конкурентным преимуществом продукции Камского автомобильного завода.

Устройство

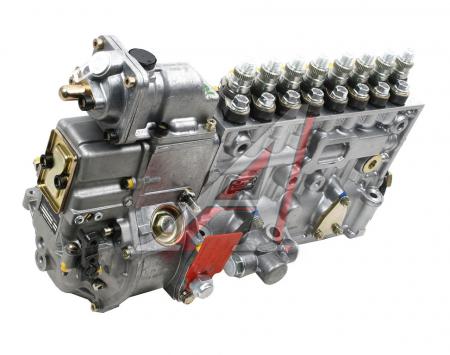

На различных моделях КамАЗов применяются разные модификации ТНВД. В большинстве выпускаемых заводом грузовых автомобилей используются двухрядные V-образные ТНВД, состоящие из 8 секций, расположенных по четыре в ряд. Они относятся к топливным насосам непосредственного действия, принцип работы которых предполагает механическое взаимодействие непосредственно с коленчатым валом.

Устройство ТНВД КамАЗа предусматривает наличие следующих частей, деталей и узлов:

· корпус топливного насоса, внутри которого располагаются остальные элементы механизма;

· основной рабочий узел ТНВД в виде плунжерной пары, расположенной в каждой секции;

· пружины, обеспечивающие перемещение поршня внутри цилиндра и передающие энергию кулачкового механизма на толкатели плунжера;

· сами толкатели плунжера;

· штуцеры впрыска и слива топлива;

· клапан электромагнитного типа, предназначенный для перекрытия впрыска топлива;

· электронные датчики и приборы управления и контроля над работой ТНВД.

Именно разнообразная электроника обеспечивает высокий КПД системы впрыска топлива Common Rail и оснащенного ею дизельного двигателя в целом. Благодаря действию автоматики обеспечивается экономичный режим работы топливной системы, уменьшается расход горючего и достигается его максимально полное сжигание, сокращающее вредные выбросы в атмосферу. Сказанное в полной мере касается ТНВД КамАЗов, которые устанавливаются на грузовые автомобили выпускаемых в настоящее время моделей.

Принцип работы

ТНВД КамАЗа предусматривает стандартную схему работы. Она включает в себя следующие стадии:

1. Механическая передача энергии коленчатого вала к кулачковому.

2. Вращение последнего, которое запускает движение толкателей, перемещающих плунжер при помощи пружин и собственного движения из исходного положения в нижней части гильзы в ее верхнюю часть.

3. Перекрытие поршнем впускного клапана и нагнетание давления в пространстве над плунжером.

4. Срабатывание клапана форсунки и распыление топлива внутри камеры сгорания под давлением, достаточным для самовоспламенения.

5. Слив излишков горючего и перемещение плунжера в исходное положение, в результате чего происходит открытие впускного клапана и запускается новый рабочий цикл.

Как показывает приведенное выше описание, принцип работы ТНВД КамАЗа является стандартным для любого топливного насоса высокого давления дизельного двигателя. Это вполне логично, так как главные требования к подобному механизму заключаются в надежности и долговечности. Именно для обеспечения данных параметров при изготовлении отдельных деталей ТНВД и, прежде всего, плунжерной пары, используются высокопрочные легированные стали, а сами детали – поршень и втулка — тщательно обрабатываются и притираются друг к другу, благодаря чему достигается требуемый уровень герметичности всего узла.

Основные причины неисправностей

Отечественная техника не относится к числу наиболее надежных и долговечных. Данное утверждение меньше всего относится к КамАЗам, давно доказавшим на практике возможность изготовления качественных грузовых автомобилей в России. В значительной степени успех продукции Камского автомобильного завода объясняется отменными эксплуатационными и техническими свойствами дизельных двигателей и установленных на них топливных насосов.

Однако, даже самая надежная и проверенная техника периодически приходит в негодность. Основными причинами выхода из строя топливного насоса являются:

· вода или воздух в системе подачи топлива. Такая ситуация возникает при использовании некачественного дизельного топлива, при серьезном уровне износа топливного фильтра, после замены отдельных узлов и деталей ТНВД, а также при недостаточной герметичности системы, результатом которой становится образование внутреннего конденсата на трубопроводах;

· наличие твердых примесей в дизельном топливе. В данном случае неисправность также происходит из-за плохо работающего топливного фильтра, которые требует очистки или замены;

· низкая смазывающая способность дизтоплива. В этой ситуации речь идет, прежде всего, об использовании несертифицированных или некачественных присадок, что может привести к выходу из строя ТНВД и необходимости дорогостоящей замены этой важной части дизельного двигателя;

· отсутствие герметичности системы подачи топлива. Наиболее негативные последствия неисправности такого вида – попадание воздуха в плунжерную пару и повышенный износ поршня и цилиндра, что неминуемо оборачивается дорогостоящим ремонтом и необходимостью замены пришедших в негодность деталей.

Основания для проведения диагностики, обслуживания или ремонта

Самый простой и эффективный способ обеспечить длительную и беспроблемную работу ТНВД КамАЗа – это регулярно проходить диагностику и техническое обслуживание, а при необходимости – и ремонт, посещая для этого специализированные сервисные центры. Дело в том, что самостоятельное регулирование и любые другие виды работ производить не рекомендуется, так как современный топливный насос представляет собой высокотехнологичный механизм, оснащенный точной и сложной электронной автоматикой.

Кроме того, не следует забывать, что все настройки ТНВД КамАЗа взаимосвязаны, что делает их регулировку, не говоря об обслуживании и ремонте, чрезвычайно сложным мероприятием, требующим наличия как высокоточного оборудования, так и специалистов, способных его эффективно использовать. Основанием для срочного обращения в специализированный центр по сервисному и техническому обслуживанию и ремонту системы подачи топлива КамАЗа выступают такие нередко встречающиеся проблемы в работе дизельных двигателей:

· перепады в показателях мощности. Специалисты рекомендуют в подобной ситуации срочно произвести регулировку цикловой подачи и УОНП ТНВД автомобиля;

· трудности с запуском агрегата. Причины неисправности в этом случае могут быть самыми разнообразными. Для их выявления и последующего устранения необходимости тестирование ТНВД и дизельного двигателя в целом на специальных стендах;

· увеличение расхода топлива. Крайне неприятный момент, заметно снижающий уровень экономичности при эксплуатации агрегата на дизельном топливе. Причина проблемы обычно заключается в износе деталей и узлов ТНВД, поэтому для устранения неисправности требуется их замена;

· посторонний или слишком громкий шум при эксплуатации силовой установки. Еще одно основание для срочного проведения диагностики, регулировки или технического обслуживания ТНВД КамАЗа с применением современного оборудования. Это объясняется тем, что существует множество потенциально возможных причин данной проблемы, достоверно выявить которые удается только в ходе тестирования на специальных стендах.

Правила эксплуатации

Для того, чтобы свести к минимуму риск неисправности в работе ТНВД КамАЗа, необходимо аккуратно выполнять несколько достаточно простых рекомендаций. В их число входят такие правила эксплуатации грузового транспортного средства:

1. Использование исключительно качественного дизельного топлива. Для этого следует заправляться на проверенных АЗС.

2. Регулярная очистка и, при необходимости, замена фильтров, установленных в системе подачи топлива.

3. Регулярная очистка и промывка отдельных узлов и деталей системы подачи топлива.

4. Применение только сертифицированных добавок и присадок к топливу после консультации со специалистом.

5. Обращение в специализированный сервисный центр при возникновении любых проблем в работе ТНВД и дизельного двигателя КамАЗа.

6. Регулярное сервисное и техническое обслуживание как системы подачи топлива, так и силового агрегата в целом.

7. Постоянный контроль над герметичностью топливной системы грузового автомобиля и оперативное устранение обнаруженных протечек.

8. Постоянная проверка надежности крепления ТНВД к дизельному двигателю. При необходимости – подтягивание ослабших болтовых соединений.

Вывод

ТНВД КамАЗа – это важный элемент дизельного двигателя грузовых автомобилей, выпускаемых Камским автомобильным заводом. Эксплуатационные и технические характеристики топливного насоса высокого давления в значительной степени определяют КПД и эффективность работы всего дизельного двигателя. Поэтому нет ничего удивительного, что разработке и совершенствованию ТНВД уделяется на заводе самое пристальное внимание.

Обязательным условием для длительной и беспроблемной эксплуатации топливного насоса выступает регулярное техническое обслуживание настолько важного для работы двигателя и всего грузового автомобиля узла. Лучше всего проводить диагностику, работы по обслуживанию и ремонту в специализированных сервисных центрах, обладающих как необходимым оборудованием в виде стендов для тестирования, так и штатом профессиональных и квалифицированных специалистов.

Топливный насос высокого давления КАМАЗ-740

Авторы: Савочкин Александр Алексеевич, Костин Иван Сергеевич, Еноктаев Юрий Валерьевич, Константинов Михаил Александрович, Холощак Артем Александрович, Дорофеев Сергей Александрович, Иванов Алексей Сергеевич, Жоров Святослав Александрович

Рубрика: Технические науки

Опубликовано в Молодой учёный №12 (302) март 2020 г.

Дата публикации: 21.03.2020 2020-03-21

Статья просмотрена: 431 раз

Скачать электронную версию

Скачать Часть 1 (pdf)

Библиографическое описание:

Топливный насос высокого давления КАМАЗ-740 / А. А. Савочкин, И. С. Костин, Ю. В. Еноктаев [и др.]. — Текст : непосредственный // Молодой ученый. — 2020. — № 12 (302). — С. 47-49. — URL: https://moluch.ru/archive/302/68256/ (дата обращения: 11.01.2023).



В статье авторы разбираются в устройстве впрыскивающего насоса КАМАЗ 740, принципе работы, а также возможных неисправностях и способах их устранения.

Ключевые слова: принцип работы, топливный насос КАМАЗ 740, причины поломки.

Топливную аппаратуру автомобиля КАМАЗ можно сравнить с сердцем, которое подает топливо в двигатель, который приводит машину в движение.

Эффективность работы самого двигателя зависит от того, каким будет давление в топливной системе. Поэтому очень важно знать, как устроен этот агрегат, какие нарушения могут возникнуть и как их устранить.

Устройство и основные принципы работы

Если говорить в двух словах, то топливный насос автомобиля КАМАЗ-740 работает по следующему принципу:

  1. Топливо забирается с помощью насоса низкого давления через фильтр грубой очистки из топливного бака и топливопроводов низкого давления в управляемом фильтре тонкой очистки. Далее очищенное топливо поступает в плунжерные пары, каждая из которых несет его в определенный цилиндр двигателя под высоким давлением, а он в свою очередь распыляет форсунки на очень мелкие частицы и поступает непосредственно в камеру сгорания.
  2. В камере сгорания топливовоздушная смесь оказывает эффект микровзрыва, и поршень двигателя перемещается на дно. Каждый поршень цилиндра двигателя передает мощность на коленчатый вал в определенном порядке.
  3. Избыток топлива из форсунок и нагнетательного насоса проходит через систему возврата низкого давления в топливный бак.

Кажется, что в этой схеме нет ничего сложного. На самом деле сама топливная система (инжекционный насос) представляет собой очень сложное устройство, основные части которого изготавливаются поршневыми парами по специальной технологии с очень высокой точностью. Сам пар представляет собой цилиндр, в котором движется поршень, он создает высокое давление в топливопроводе. [2]

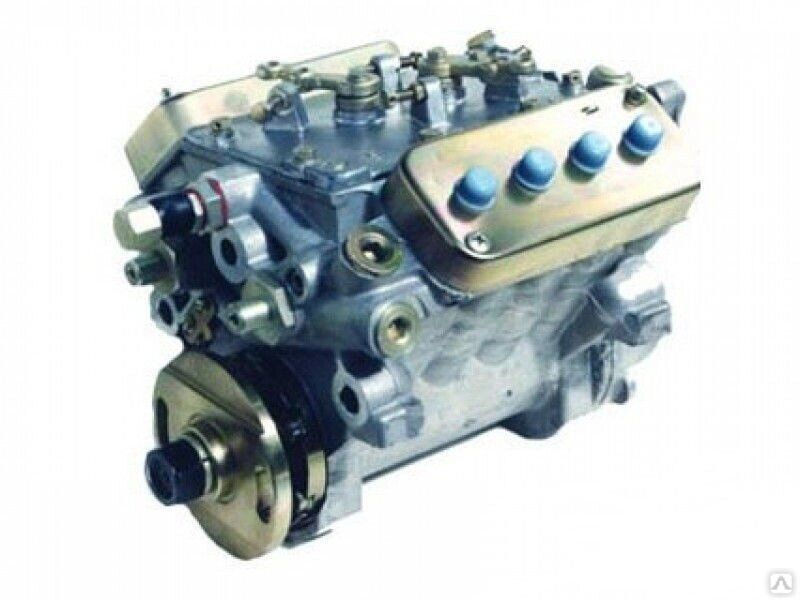

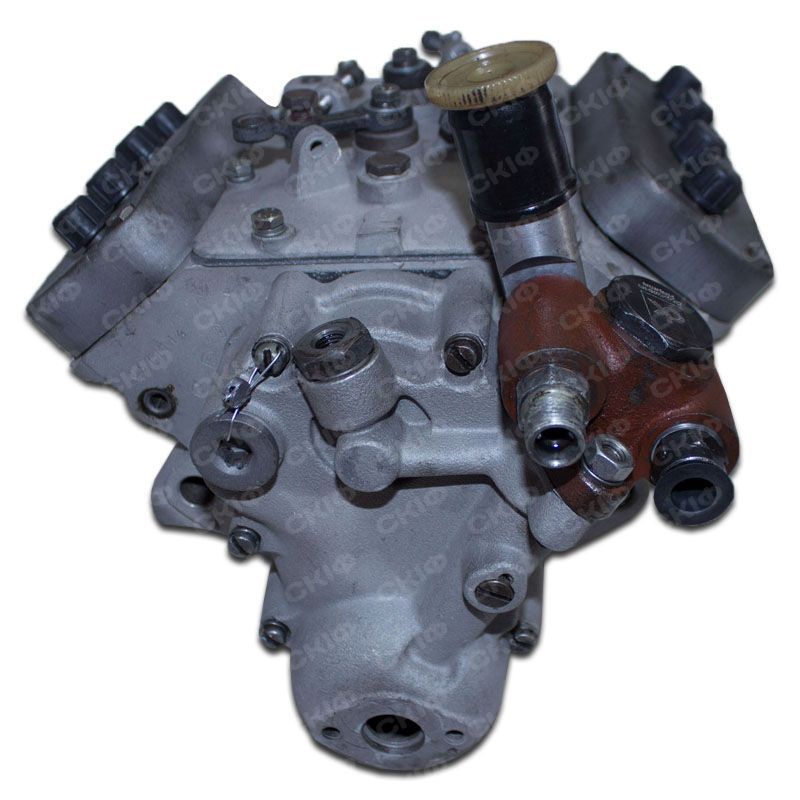

Рис. 1. Насос высокого давления КАМАЗ 740

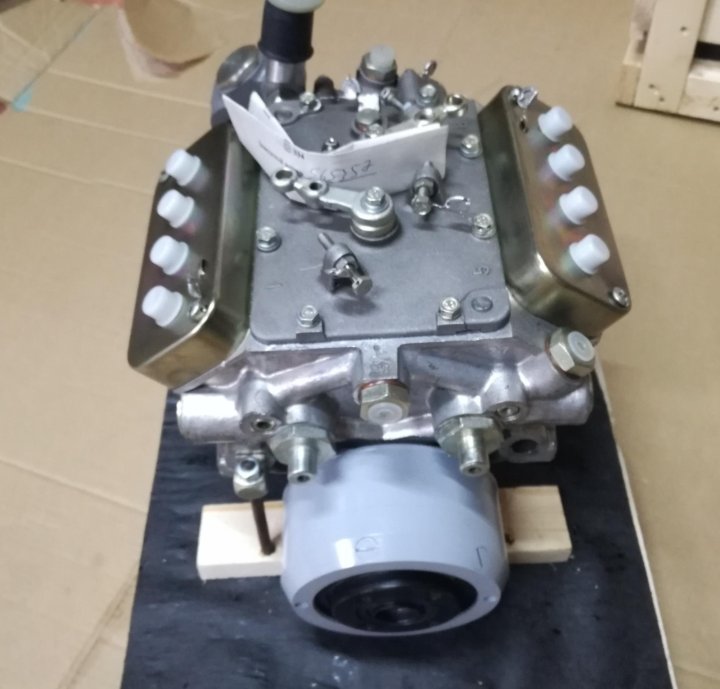

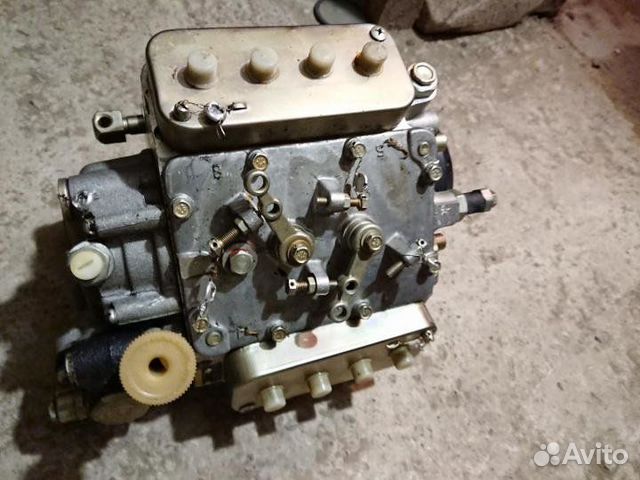

Нагнетательный насос КАМАЗ-740 имеет V-образную форму и состоит из двух секций, каждая из которых имеет четыре поршневые пары.

В нижней части насоса расположен распределительный вал, который получает вращательное движение от коленчатого вала двигателя через зубчатую систему. Кулачки, в свою очередь, придают поступательное движение поршням каждой пары в определенном порядке, который синхронизируется с движением поршней двигателя с помощью пружинных ползунков.

Сам поршень имеет целую систему впускных и выпускных каналов, а также канавки для слива избыточного топлива. Направление потока топлива контролируется встроенными клапанными механизмами, которые работают в автоматическом режиме.

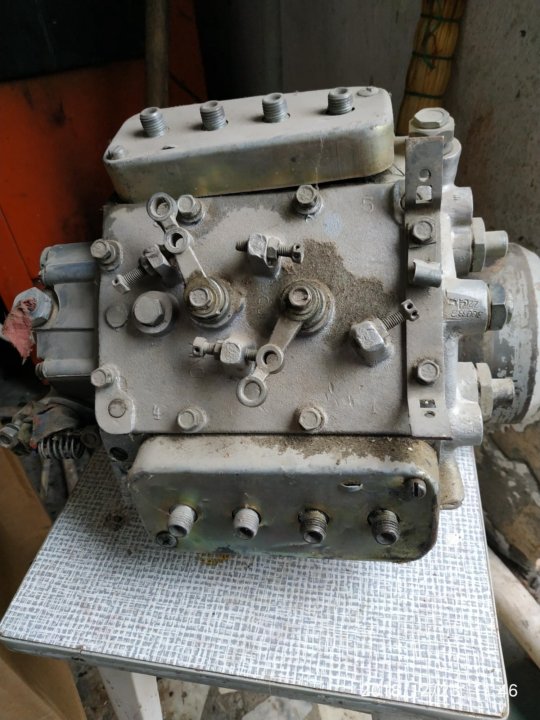

Возможные нарушения и их устранение.

Высокое давление топлива создается в инжекционном насосе автомобиля КАМАЗ-740 за счет узкой регулировки поршня к цилиндру в поршневой паре. Если эта плотность нарушается, то давление в топливопроводе снижается и двигатель автомобиля теряет мощность и часто просто не заводится. [3]

Поэтому более длительная работа топливного насоса без существенных помех возможна только при использовании высококачественных дизельных топлив. Это, пожалуй, самая важная предпосылка для успешной работы дизельных двигателей. Особое внимание необходимо уделить обзорам качества дизельного топлива на отдельных АЗС.

Важным элементом предотвращения безаварийной работы впрыскивающего насоса является своевременное техническое обслуживание двигателя, при этом особое внимание уделяется замене топливных фильтров.

Они должны быть приобретены в авторизованных сервисных центрах или у официальных дилеров авторитетных производителей.

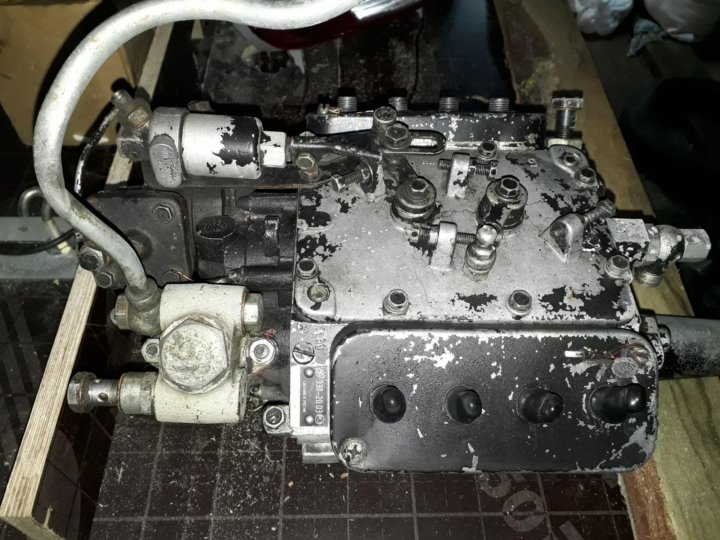

Поскольку в этом мире нет ничего вечного, насос высокого давления может со временем развить свой собственный ресурс, даже если он работает правильно. Конструкторы топливного насоса для КАМАЗа-740 разработали ремонтопригодное устройство. Его функциональность может быть восстановлена путем замены изношенных деталей. Но это не значит, что такой ремонт возможен при любых условиях и сам по себе. [3]

Качественный ремонт можно проводить только в авторизованных мастерских со специальным испытательным столом, на котором можно проверить все параметры, показывающие тот или иной дефектный компонент, и заменить его. После ремонта насос подвергается тщательному испытанию на стенде и контролю совместно с форсунками.

Признаки неисправности инжекционного насоса

Хотя насосы высокого давления относятся к разным типам, признаки частичного отказа являются типичными и в значительной степени общими для всех. Итак, симптомы неисправности инжекционного насоса включают в себя:

– повышенный расход топлива во всех режимах работы двигателя;

– нестабильная работа двигателя, особенно на низких оборотах;

– трудный запуск двигателя, часто в холодное время года;

– Снижение мощности двигателя и динамических характеристик машины в целом;

– Повышение дымности выхлопных газов двигателя;

– утечка топлива из насоса высокого давления;

– появление эмульсии моторного масла в охлаждающей жидкости;

– Увеличение шума двигателя. [1]

Основными причинами поломки инжекционного насоса могут быть следующие:

  1. Наличие воды в топливной системе. Причин для этого может быть несколько. Это в основном неисправность топливного фильтра, чрезмерное присутствие воды в топливе, интенсивная конденсация в топливопроводах из-за нарушения их герметичности.
  2. Наличие различных механических примесей в топливе обусловлено плохим фильтром грубой и тонкой очистки. Это также приводит к преждевременной профилактической очистке топливных баков от парафиновых образований и других грубых примесей.
  3. Низкая смазывающая способность дизельного топлива обусловлена его низким качеством, либо несанкционированным применением различных несертифицированных присадок для повышения производительности двигателя. Кстати, это самый распространенный перерыв, как результат назойливой рекламы.
  4. Нарушение герметичности топливопровода, что приводит к отсосу воздуха, что увеличивает трение между частями поршневой системы. [1]

Окончательный вывод

Несмотря на то, что ТНВД КамАЗ-740 является достаточно надежным устройством, его длительная эксплуатация возможна только при условии соблюдения всех рекомендаций производителя.

Литература:

  1. Барун В. Н., Азаматов Р. А., Машков Е. А. и др. Автомобили КамАЗ: Техническое обслуживание и ремонт. — 2-е изд., перераб. и доп. — М.: Транспорт, 1988. — 325 с. , ил., табл.
  2. Устройство, техническое обслуживание и ремонт автомобилей: Учеб./Ю. И. Боровских, Ю. В. Буралев, К. А. Морозов, В. М. Никифоров, А. И. Фешенко — М.: Высшая школа; Издательский центр «Академия», 1997.-528 с.: ил.
  3. Топливные системы и экономичность дизелей / И. В. Астахов [и др.]. — М.: Машиностроение, 1990. — С. 93–98.

Основные термины (генерируются автоматически): высокое давление, инжекционный насос, топливный насос, дизельное топливо, камера сгорания, нагнетательный насос, особое внимание, тонкая очистка, топливная система, топливный бак.

Ключевые слова

принцип работы, топливный насос КАМАЗ 740, причины поломки

принцип работы, топливный насос КАМАЗ 740, причины поломки

Похожие статьи

Ремонт топливопроводов

высокого давления топливной.
..

Топливная система автомобиля предназначена для обеспечения своевременной подачи топлива в камеру сгорания цилиндров ДВС, и она является одной из самых важных систем современного автомобиля [1, 3–4]. Топливная система включает два основных контура…

Современные

дизельные двигатели. Топливная система

Топливная система предназначена для питания двигателя автомобиля топливом, а также его хранения и очистки. Конструкция топливной системы автомобиля включает топливный бак, топливный насос, топливный фильтр,систему впрыска…

Топливная система КАМАЗ-740: устройство и принцип работы

Топливная система на автомобилях КАМАЗ обеспечивает очистку топлива, а также

Распылители осуществляют впрыск и распыление дизельного топлива в камеры сгорания.

Виды топливного насоса высокого давления КАМАЗ 740. В настоящее время на грузовиках…

Исследование влияния высоковольтного разряда на подачу…

В статье рассматривается влияние высоковольтного электрического сигнала, подаваемого на электроды насоса высокого давления топливной системы дизеля, на расход, поступающий в цилиндры двигателя из гидроаккумулятора давления.

высокое давление, топливная система, расход топлива

Форсунки дизельных двигателей внутреннего сгорания (ДВС) являются одним из элементов топливной системы автомобиля и во многом определяют такие параметры, как расход топлива и мощность, равномерность работы двигателя и полноту сгорания топлива.

Влияние воды на изнашивание

топливной аппаратуры

В статье приводится информация об особенностях загрязнений системы питания дизельных двигателей, а также о количестве накоплений этих загрязнений в полостях и баках топливной аппаратуры в условиях эксплуатации.

Способы подачи метанола в

камеру сгорания | Статья в журнале…

При работе насоса высокого давления плунжер или мембрана делителя давления перемещается за счет давления в полости подачи ДТ и подает спиртовое топливо через дополнительную форсунку. Таким образом, частично упрощается конструкция двухтопливной…

Техническое обслуживание

топливных форсунок бензиновых. ..

Ремонт топливопроводов высокого давления топливной системыТопливная система автомобиля предназначена для обеспечения своевременной подачи топлива в

Форсунки дизельных двигателей внутреннего сгорания (ДВС) являются одним из элементов топливной

Математическая модель процесса топливоподачи

системой

высокое давление, топливная система, расход топлива, топливная аппаратура, топливопровод, топливный насос, внутренний диаметр

Форсунка дизельного двигателя внутреннего сгорания служит связующим элементом между насосом высокого давления. ..

Похожие статьи

Ремонт топливопроводов

высокого давления топливной

Топливная система автомобиля предназначена для обеспечения своевременной подачи топлива в камеру сгорания цилиндров ДВС, и она является одной из самых важных систем современного автомобиля [1, 3–4]. Топливная система включает два основных контура…

Современные

дизельные двигатели. Топливная система

Топливная система предназначена для питания двигателя автомобиля топливом, а также его хранения и очистки. Конструкция топливной системы автомобиля включает топливный бак, топливный насос, топливный фильтр,систему впрыска. ..

Топливная система КАМАЗ-740: устройство и принцип работы

Топливная система на автомобилях КАМАЗ обеспечивает очистку топлива, а также

Распылители осуществляют впрыск и распыление дизельного топлива в камеры сгорания.

Виды топливного насоса высокого давления КАМАЗ 740. В настоящее время на грузовиках…

Исследование влияния высоковольтного разряда на подачу…

В статье рассматривается влияние высоковольтного электрического сигнала, подаваемого на электроды насоса высокого давления топливной системы дизеля, на расход, поступающий в цилиндры двигателя из гидроаккумулятора давления.

высокое давление, топливная система, расход топлива

Форсунки дизельных двигателей внутреннего сгорания (ДВС) являются одним из элементов топливной системы автомобиля и во многом определяют такие параметры, как расход топлива и мощность, равномерность работы двигателя и полноту сгорания топлива.

Влияние воды на изнашивание

топливной аппаратуры

В статье приводится информация об особенностях загрязнений системы питания дизельных двигателей, а также о количестве накоплений этих загрязнений в полостях и баках топливной аппаратуры в условиях эксплуатации.

Способы подачи метанола в

камеру сгорания | Статья в журнале. ..

При работе насоса высокого давления плунжер или мембрана делителя давления перемещается за счет давления в полости подачи ДТ и подает спиртовое топливо через дополнительную форсунку. Таким образом, частично упрощается конструкция двухтопливной…

Техническое обслуживание

топливных форсунок бензиновых…

Ремонт топливопроводов высокого давления топливной системыТопливная система автомобиля предназначена для обеспечения своевременной подачи топлива в

Форсунки дизельных двигателей внутреннего сгорания (ДВС) являются одним из элементов топливной

Математическая модель процесса топливоподачи

системой. ..

высокое давление, топливная система, расход топлива, топливная аппаратура, топливопровод, топливный насос, внутренний диаметр

Форсунка дизельного двигателя внутреннего сгорания служит связующим элементом между насосом высокого давления

Конструкция топливоподачи дизеля КамАЗ-740.50-360, КамАЗ-740.51-320

Система топливоподачи обеспечивает фильтрацию топлива и его равномерное распределение по цилиндрам двигателя дозированными порциями в строго определенные моменты времени

В двигателе используется система подачи топлива раздельного типа, состоящая из топливного бака, топливопроводов низкого давления, фильтров грубой и тонкой очистки топлива, топливоподкачивающих и топливоподкачивающих насосов, топливного насоса высокого давления, топливопроводов высокого давления, форсунок, электромагнитного клапана и штифтовые свечи электрофакельного устройства (ЭФУ).

Топливный бак, фильтр грубой очистки топлива и топливный насос должны быть установлены на изделие, на котором используется двигатель, все остальные элементы системы питания устанавливаются непосредственно на двигатель.



Схема системы подачи топлива в двигатель представлена ​​на рисунке 1.

Топливо из топливного бака 26 через фильтр грубой очистки 29 и топливный насос 30 подается топливным насосом 18, через топливопровод 13 в фильтр тонкой очистки 16.

От фильтра тонкой очистки по топливопроводу низкого давления 14 топливо поступает к ТНВД 21, который в соответствии с порядком работы цилиндров распределяет топливо по топливопроводам высокого давления 1-8 к форсункам 10.

Форсунки впрыскивают топливо в камеры сгорания.

Излишки топлива, а вместе с ним и воздух, поступающий в систему через перепускной клапан 24 и клапан 23, сбрасываются в топливный бак.



Форсунка модели 273-20 или 273-50 закрытой конструкции, с пятью распылительными отверстиями и гидравлическим управлением подъема распылительной иглы показана на рисунке 2.

Все части форсунки в сборе в корпусе 6. Корпус форсунки 1 прижимается к нижнему торцу корпуса форсунки гайкой 2 через проставку 3, внутри которой находится игла 12. Корпус и игла форсунки составляют прецизионную пару.

Угловая фиксация корпуса распылителя относительно проставки и прокладки относительно корпуса форсунки осуществляется штифтами 4. Пружина 11 оказывает давление на верхний конец иглы распылителя через шток 5.

Необходимое натяжение эта пружина осуществляется комплектом регулировочных шайб 9, 10, установленных между пружиной и торцом внутренней полости корпуса форсунки.

Топливо к форсунке под высоким давлением подается через форсунку 8 со встроенным в нее щелевым фильтром 13, затем по каналам корпуса 6, проставки 3 и корпуса форсунки 1 — в полость между корпусом форсунки и иглу 12 и, приподняв ее, впрыскивают в цилиндр двигателя.

Топливо, вытекшее через зазор между иглой и корпусом распылителя, отводится по каналам в корпусе форсунки и сливается в бак через дренажные трубки 9 и 11, показанные на рисунке 1.

Форсунка устанавливается в головка блока цилиндров, закрепленная скобами, которые фиксируются гайкой. Конец гайки распылителя уплотнен от прорыва газа гофрированной медной прокладкой.

Кольцо уплотнительное 7 (рисунок 2) исключает попадание пыли

и жидкости в полость между форсункой и головкой блока цилиндров.

Категорически запрещается устанавливать форсунки других моделей



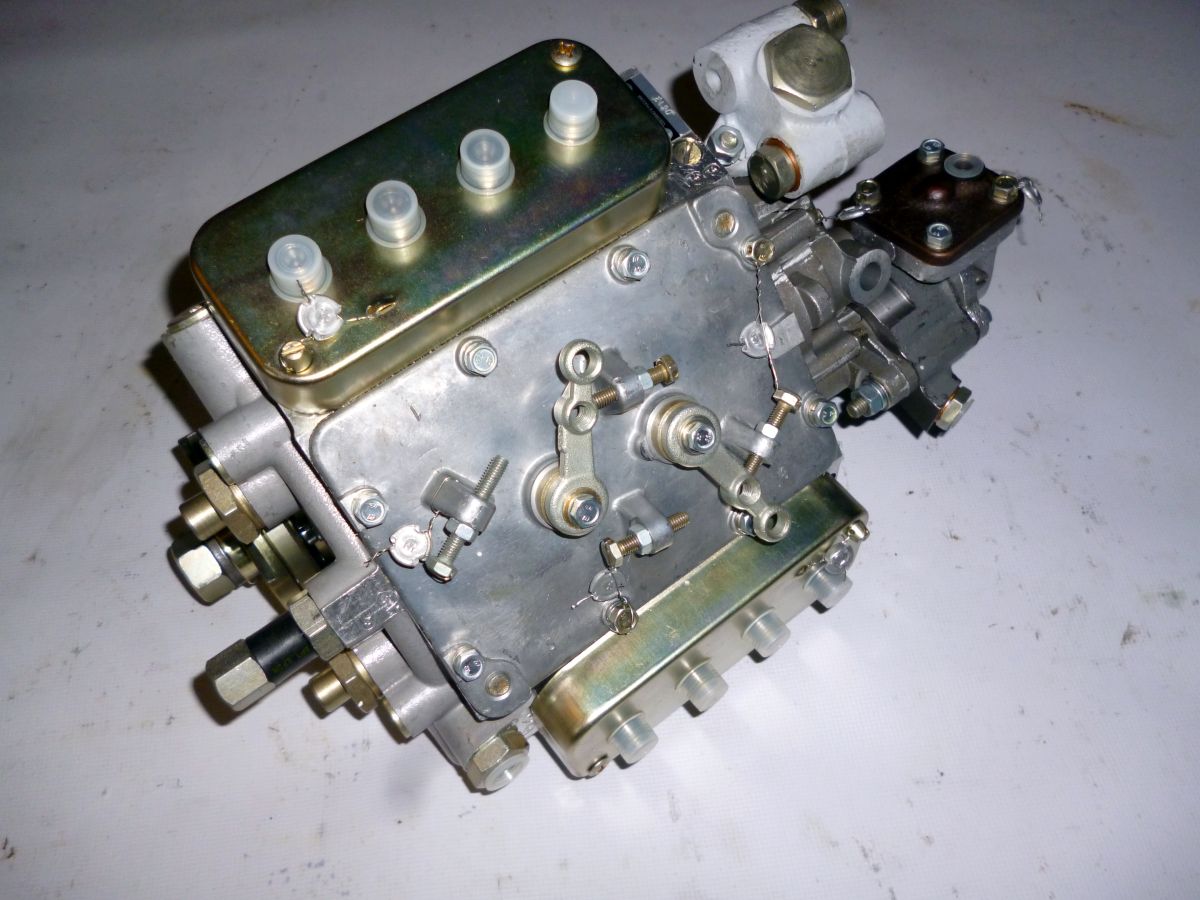

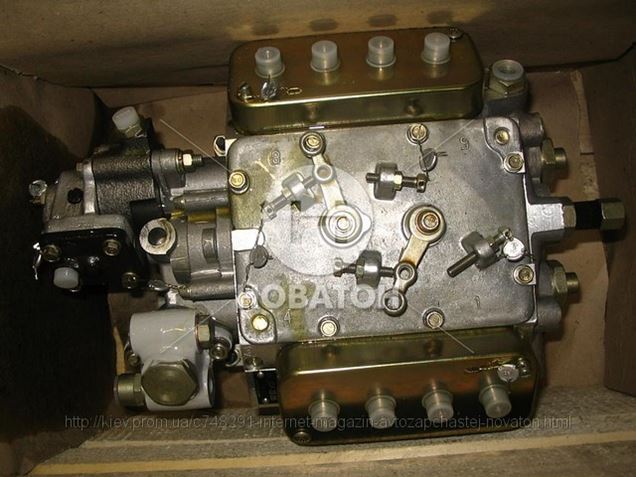

Топливный насос высокого давления (рисунок 3) предназначен для подачи строго дозированных порций топлива высокого давления в цилиндры двигателя в определенные моменты времени.

На двигатель автомобильной комплектации устанавливается ТНВД с всережимным регулятором.

Тип 337

Порядок секций 8 — 4 — 5 — 7 — 3 — 6 — 2 — 1

Направление вращения кулачкового вала (со стороны привода) правое

Диаметр плунжера, мм 11

Ход плунжера, мм 13

Номинальная скорость вращения кулачкового вала, мин-1 1100

Скорость вращения кулачкового вала насоса при остановке рычага управления регулятора в болт ограничения максимальной скорости, мин -1 :

  • — при полном отключении регулятора подачи топлива после 1280 форсунок, не более
  • — в начале отключения регулятором подачи топлива после 1140-1160 форсунок

Предварительный ход плунжера (от начала его движения до геометрического начала впрыска на восьмом участке), мм: 5,65±0,05

Чередование начала подачи топлива по углу поворота кулачкового вала , град: — 0 — 45 — 90 — 135 — 180 — 225 — 270 — 315

Максимальное усилие на рычаге управления регулятором при номинальном режиме работы насоса на плечо 50 мм, Н (кгс) 127,5 (13)

Номинальная цикловая подача, мм3/цикл:

  • — для моделей ТНВД 337-20. 03 132-137
  • — для моделей ТНВД 337-20.04 147-152

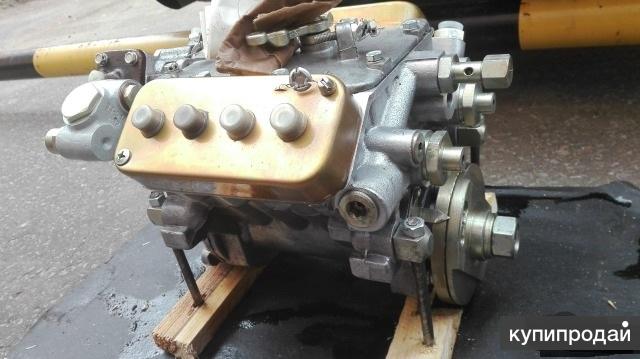

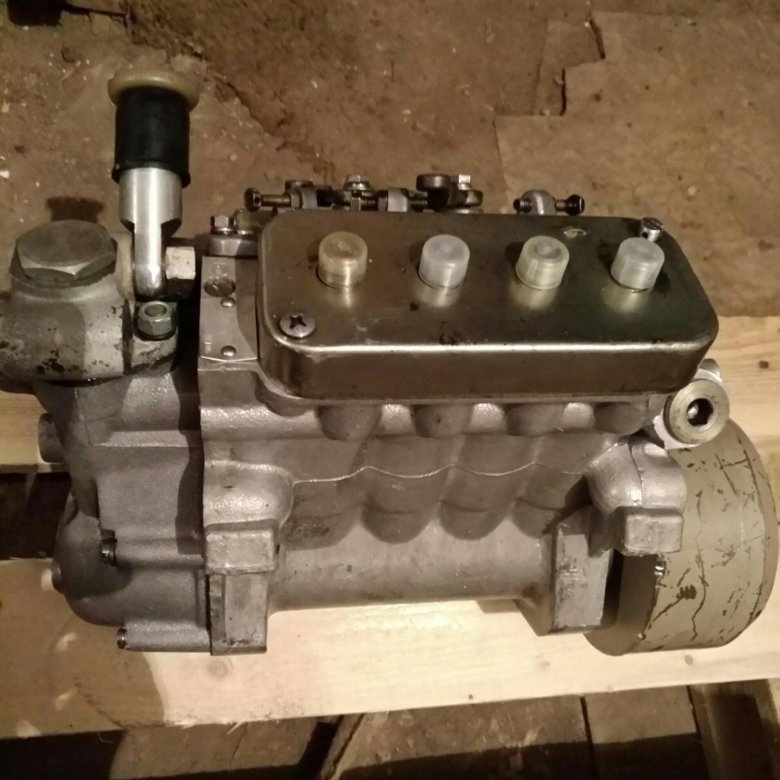

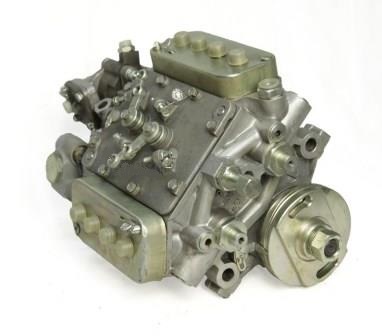

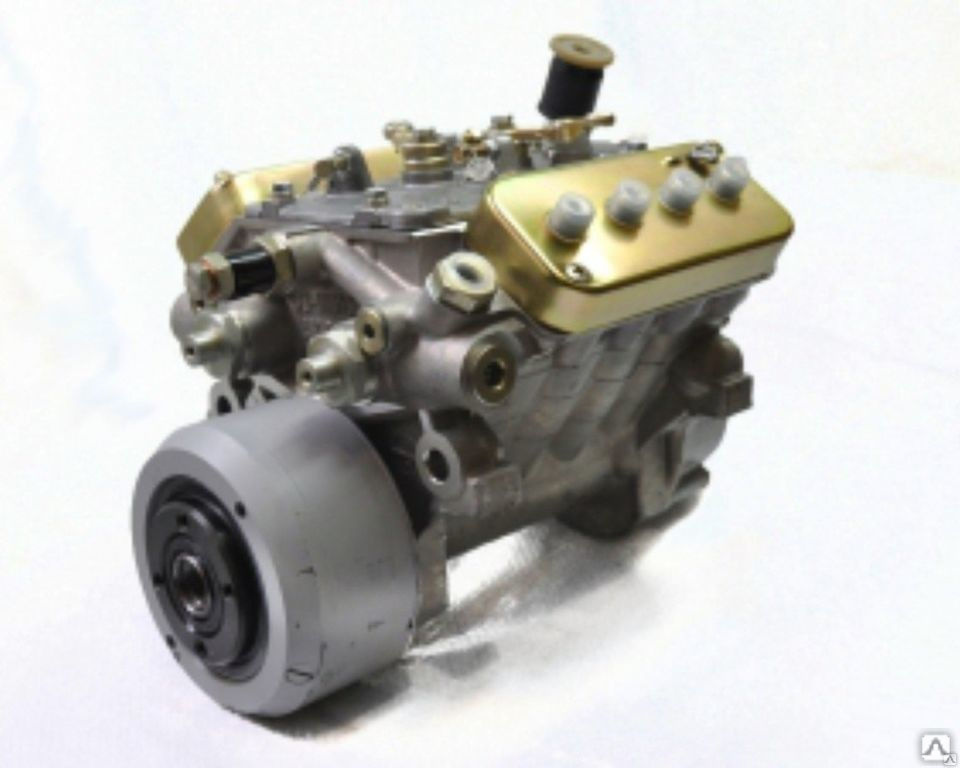

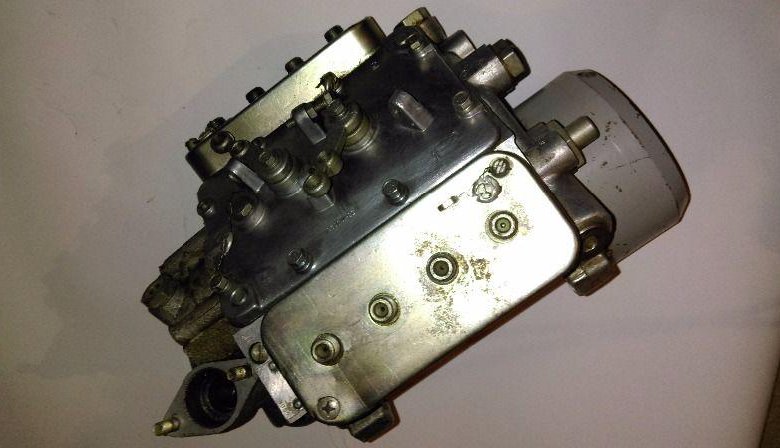

В корпусе топливного насоса 1 (рис. 3) установлено восемь секций, каждая из которых состоит из корпуса 6, плунжерной втулки 8, плунжера 7, поворотной втулки 4, нагнетательного клапана 11, седло которого прижимается к втулке плунжера 8 штуцером 12.

Плунжер совершает возвратно-поступательное движение под действием кулачкового вала 46 и пружины 3 толкателя.

Толкатель от проворачивания в корпусе фиксируется сухарем 14. Кулачковый вал вращается в подшипниках качения 45, установленных в стальных кольцах, запрессованных в корпус насоса и запрессованных крышками.

Натяжение подшипников распредвала должно быть 0,05-0,15 мм и регулируется прокладками 44.

Для изменения подачи топлива плунжер 7 поворачивается с помощью втулки 4, соединенной через ось поводка с рейкой 5 насоса. Рейка перемещается в направляющих втулках 40.

Отверстия под направляющие втулки в корпусе топливного насоса со стороны привода закрыты заглушками 39. С противоположной стороны насоса установлен корректор подачи топлива по давлению наддувочного воздуха 24.

На переднем торце корпуса, в месте выхода топлива из насоса, установлен перепускной клапан 38, обеспечивающий давление перед впускными отверстиями плунжеров на режимах работы 0,13-0,19 МПа (1,3-1,9 кгс/см 2 ).

Смазка насоса циркуляционная, под давлением от общей системы смазки.



Регулятор частоты вращения топливного насоса (рисунок 4) всескоростный, прямого действия, изменяет количество подаваемого в цилиндры топлива в зависимости от нагрузки, поддерживая заданную частоту вращения коленчатого вала.

Регулятор устанавливается в развал корпуса топливного насоса. На кулачковом валу насоса установлена ​​ведущая шестерня регулятора 16 (рис. 39), вращение которой передается через резиновые сухари 17.

Ведомая шестерня выполнена одновременно с держателем 28 грузов, вращающихся на двух шарикоподшипники.

При вращении держателя грузы 31, качающиеся на осях 29, под действием центробежных сил расходятся и через подпятник 30 перемещают муфту регулятора 32, которая, упираясь в палец 34, в свою очередь перемещает рычаги 2, 8 и 9регулятора (рис. 4), преодолевая усилие пружины 5.

Рычаг 2 соединен через штифт с правой рейкой 3 топливного насоса. Правая рейка соединена с левой 11 через рычаг рейки 7.



Схема работы регулятора скорости представлена ​​на рисунке 5.

Рычаг управления 16 регулятора жестко соединен с рычагом 12. К рычагу 12 прикреплена пружина регулятора 13, а к рычагам 14 и 11 — пусковая пружина 15.

При работе регулятора центробежные силы грузов уравновешиваются силой пружины 13.

При увеличении скорости вращения коленчатого вала нагрузки, преодолевая сопротивление пружины 13, переместить рычаги 2,4 и 9, а вместе с ними и рейки топливного насоса — подача топлива уменьшается.

При снижении частоты вращения коленчатого вала центробежная сила грузов уменьшается, а рычаги с рейкой топливного насоса под действием силы пружины перемещаются в противоположную сторону — увеличивается подача топлива и частота вращения коленчатого вала.

При упоре рычага регулятора 9 в болт 6 и частоте вращения коленчатого вала менее 1800 мин-1 пружина 10 прямого корректора перемещает рейки насоса (через рычаги 2 и 4) в сторону увеличения подачи топлива подачи, обеспечивающей требуемую величину максимального крутящего момента двигателя.

Пружина 3 реверсивного корректора при частоте вращения менее 1400 мин‑1 перемещает рычаг 4 с направляющими в сторону уменьшения подачи топлива, ограничивая максимальную дымность отработавших газов двигателя.



Подача топлива прекращается поворотом рычага 3 (рис. 6) до остановки двигателя до упора в болт 5.

При этом рычаг 3 преодолевает усилие пружины рычага 33 (рисунок 3) и пружина 5 (рисунок 4), через штифт 14 повернут рычаги 2, 8 и 9, рейки будут перемещаться до полной остановки подачи топлива.

Осмотр и регулировка ТНВД, а также замена плунжерных пар, уплотнительных колец секций ТНВД должны производиться в специализированной мастерской квалифицированным специалистом.

КАТЕГОРИЧЕСКИ ЗАПРЕЩАЕТСЯ устанавливать на двигатели 740.50-360 и 740.51-320 ТНВД других моделей, кроме указанных выше, во избежание выхода двигателя из строя!



Корректор подачи топлива по давлению наддува (рис. 7).

Корректор давления наддува уменьшает подачу топлива при падении давления наддува ниже 40-45 кПа (0,4-0,45 кгс/см 2 ), тем самым обеспечивая тепловую защиту двигателя и ограничивая дымность выхлопных газов.

В корпусе корректора 1 установлен поршень 26 с золотником 2. На поршень действует пружина 27, закрепленная пластиной 25 и кольцом 3.

Шпилька 29 с наконечником 31, являющаяся номинальный упор в регуляторе, завернут и закреплен в поршне гайкой 28.

Наконечник закреплен гайкой 30. На золотник 2 действует пружина 7, предварительное натяжение которой можно изменять регулировочным винт 11.

Корпус мембраны 8 крепится к корпусу корректора 1 через прокладку 4. В него устанавливается мембрана в сборе со штоком (детали 24,16,17,23, 22, 19,18). Мембрана зажимается между корпусом 8 и крышкой 21.

В корпусе мембраны 8 на оси рычага 13 установлен рычаг корректора 12, вращение которого ограничивается регулировочным винтом 15.

корректор подачи топлива непрямого действия: при изменении давления наддувочного воздуха в полости мембраны изменяется положение золотника, что, в свою очередь, определяет положение поршня корректора.

В полость «А» между корпусом корректора 1 и поршнем 26 подается масло под давлением из системы смазки двигателя через резьбовое отверстие и жиклер 0,7 мм в корпусе корректора (на рисунке не показаны).

Поршень под действием этого давления, сжимая пружину 27, перемещается влево до тех пор, пока окна в поршне и золотнике не откроются и масло не пойдет на слив. При этом через корректор устанавливается постоянный расход масла.

При изменении положения золотника поршень движется вслед за ним (система слежения).

Воздух из впускного коллектора двигателя подается в мембранную полость через резьбовое отверстие крышки 21.

При снижении давления воздуха ниже 0,05 МПа (0,5 кгс/см 2 ) усилие пружины корректора 7, действующее на золотник, становится больше, чем усилие, создаваемое давлением наддувочного воздуха на мембрану и передаваемое через стержень диафрагмы и рычаг корректора также к золотнику.

Золотник перемещается вправо до тех пор, пока на него не установится равновесие сил.

Вслед за золотником поршень со шпилькой 29 и наконечником 31 перемещается вправо, перемещая упирающийся в него рычаг регулятора 8 вправо (рис. 4).

Вслед за рычагом регулятора под действием центробежных сил грузов рычаги 9. 2 и 7 с рейками насоса перемещаются в сторону уменьшения подачи топлива.

Регулировка корректора

Корректор имеет две внешние регулировки — винты 11 и 15 (рис. 7).

Винт 11 изменяет предварительное натяжение пружины корректора 7, изменяя при этом начало работы корректора.

Если необходимо увеличить значение давления наддува, при котором начинает работать корректор, то поворачивают винт 11, увеличивая предварительное натяжение пружины 7.

Номинальная цикловая подача топлива регулируется винтом 15. При выворачивании винта 15 подача топлива увеличивается.

Если есть необходимость снять корректор, то сначала необходимо измерить выступ кончика шпильки 31 относительно заднего торца корпуса топливного насоса, а после установки корректора на место восстановить размер этого выступа и затереть наконечник гайкой 30.



Привод топливного насоса показан на рисунке 8. Он состоит из приводного вала топливного насоса 6 с пакетами передней 7 и задней 8 компенсационных пластин, ведомой полумуфты 2 , фланец ведомой полумуфты 3, центрирующий фланец 4, фланец ведомой полумуфты 9и центрирующих втулок 5.

Каждый пакет компенсационных пластин состоит из 5 пластин толщиной 0,5 мм каждая.

Все болты привода топливного насоса, кроме болта поз. 10, должны быть класса прочности Р100 и затягиваться моментом 65-75 Нм (6,5-7,5 кгс·м).

Затяжку всех болтов необходимо контролировать с помощью динамометрического ключа. Перед установкой болтов проверьте наличие центрирующих втулок.

Деформация (изгиб) передней и задней компенсационных пластин не допускается. Болт 10 полумуфты ведущей затягивать в последнюю очередь с моментом 78,4-84,3 Н·м (8-8,6 кгс·м).



Фильтр тонкой очистки топлива показан на рисунке 9. Он предназначен для окончательной очистки топлива от мелких частиц перед поступлением в ТНВД.

Фильтр устанавливается в самой высокой точке системы подачи топлива для сбора и удаления воздуха в бак вместе с частью топлива через клапан (рисунок 10), установленный на байпасе от фильтра.

При замене фильтроэлементов необходимо строго соблюдать правила обслуживания системы подачи топлива. Не допускайте попадания загрязнений в систему и используйте фильтроэлементы только следующих моделей 740.1117040-01, 740.1117040-02, 740.1117040-04.90



Клапан показан на рисунке 10. При достижении давления в полости «А» подачи топлива 25-45 кПа (0,25-0,45 кгс/см 2 ) шар 4 перемещается и топливо поступает из полости «А» в полость «Б» через клапанный штуцер 5.

Топливный насос 13 (рисунок 3) поршневого типа предназначен для подачи топлива из бака через фильтры грубой и тонкой очистки и топливный насос во впускную полость ТНВД.

Насос установлен на задней крышке регулятора, его привод осуществляется от эксцентрика 19, расположенный на заднем конце кулачкового вала ТНВД.

Корпус насоса содержит поршень, пружину поршня, втулку штока 47 и шток толкателя 48, впускной и выпускной клапаны с пружинами.

Эксцентрик 19 через ролик 49, толкатель 15 и шток 48 сообщает возвратно-поступательное движение поршню топливного насоса.

Схема работы насоса представлена ​​на рисунке 11. При опускании толкателя 9 поршень 1 под действием пружины 4 перемещается вниз. В полости «А» и впускном клапане 2 создается разрежение, сжимающее пружина 3, пропускает топливо в полость «А».

При этом топливо, находящееся в нагнетательной полости «В», вытесняется в магистральную магистраль «Г», при этом клапан 5 закрывается под действием пружины 6, исключая вытекание топлива из полости» В» в полость «А».

При движении поршня 1 вверх топливо, заполняющее полость «А», поступает в полость «Б» под поршнем через выпускной клапан 5, при этом впускной клапан закрывается.

При повышении давления в нагнетательной магистрали поршень не делает полный ход вслед за толкателем, а остается в положении, определяемом равновесием силы давления топлива с одной стороны и силы пружины с другой .



Топливный насос поршневого типа 10 (рис. 11) служит для заполнения топливной системы топливом перед пуском двигателя и удаления из него воздуха.

Насос состоит из корпуса, поршня, цилиндра, впускного и нагнетательного клапанов.

Топливную систему прокачивать с помощью поршня насоса, предварительно открыв его поворотом против часовой стрелки.

При движении поршня 11 вверх в пространстве под ним создается вакуум. Впускной клапан 12, сжимая пружину 14, открывается и топливо поступает в полость «Д» насоса.

При движении поршня вниз впускной клапан закрывается, а выпускной клапан 13 открывается, топливо поступает в нагнетательный трубопровод под давлением, обеспечивая удаление воздуха из топливной системы двигателя через клапан фильтра тонкой очистки топлива и перепускной клапан ТНВД.

После прокачки системы необходимо опустить поршень и зафиксировать его поворотом по часовой стрелке. При этом поршень будет давить на торец цилиндра через резиновую прокладку, герметизирующую всасывающую полость топливного насоса.

Не допускается пуск двигателя с незафиксированным поршнем из-за возможности подсоса воздуха через уплотнение поршня.

Топливопроводы подразделяются на топливопроводы низкого давления — 0,4-2 МПа (4-20 кгс/см 2 ) и высокого давления более 20 МПа (200 кгс/см 2 ).

Топливопроводы низкого давления выполнены из стальной трубы сечением 10 мм с припаянными наконечниками.

Топливопроводы высокого давления равной длины (1 = 595 мм) из стальных труб с внутренним диаметром 2 +0,05 мм с посадкой на концах соединительных конусов с обжимными шайбами ​​и накидными гайками для соединения с ТНВД штуцеры и форсунки.

Во избежание повреждений от вибрации топливопроводы крепятся скобами к впускным коллекторам.

Generic Fuel Pump Regulator Hermetically Sealed Fit For Kamaz 3 -4 Replaces

Choose your location

Please selectAbiaAdamawaAkwa IbomAnambraBauchiBayelsaBenueBornoCross RiverDeltaEbonyiEdoEkitiEnuguFederal Capital TerritoryGombeImoJigawaKadunaKanoKebbiKogiKwaraLagosNasarawaNigerOgunOndoOsunOyoPlateauRiversSokotoYobe

Please selectAbule Egba (Agbado Ijaye Road)Abule Egba (Ajasa Command Rd)Abule Egba (Ajegunle) Абуле-Эгба (Алагбадо)Абуле-Эгба (Алакуко)Абуле-Эгба (Экоро-роуд)Абуле-Эгба (Мейран-роуд)Абуле-Эгба (Новый Око-Оба)Абуле-Эгба (Старая Отта-роуд)АгбараАгеге (Аджувон-Акуте-роуд)Агеге (Допэму)Агеге (Иджу-роуд) )Агеге (Старая дорога Абеокута)Агеге (Старая дорога Отта)Агеге (Ориле Агеге)АГИЛИТИАГУНГИ (ЛЕККИ)АХАО ЭСТЕЙТАЛЬФА БИЧАМУВОАНТОНИ ДЕРЕВНЯАпапа (Аджегунле)Апапа (Амукоко)Апапа (GRA)Апапа (Кири кири)Апапа (Олоди)Апапа (Суру Алаба) )Apapa (Tincan)Apapa (Warf Rd)AWOYAYAAwoyaya-Container bustopAwoyaya-Eko Akete EstateAwoyaya-EputuAwoyaya-Gbetu Iwerekun Road Awoyaya-Idowu EletuAwoyaya-Mayfair GardensAwoyaya-Ogunlana BusstopAwoyaya-OlogunfeAwoyaya-OribanwaBadagryBERGERBogijeCokerDoyinEjigbo-Ailegun RoadEjigbo-BucknorEjigbo-Ile EpoEjigbo-Isheri OsunEjigbo-Jakande Wood MarketEjigbo-NNPC RoadEjigbo-Oke-AfaEjigbo-PipelineEjigbo-PowerlineElemoroEPEFagba (Iju Road)FESTAC (1st Avenue)FESTAC (2nd Avenue)FESTAC (3rd Avenue)FESTAC (4th Avenue)FESTAC (5th Avenue)FESTAC (6th Avenue)FESTAC (7th Avenue)Gbagada- IfakoGbagada-Abule OkutaGbagada-AraromiGbagada-Deeper LifeGbagada-DiyaGbagada-ExpresswayGbagada-HospitalGbagada-L&KGbagada-New GarageGbagada-OlopomejiGbagada-PedroGbagada-SawmillGbagada-SholuyiIbeju-Lekki AiyetejuIbeju-Lekki AkodoIbeju-Lekki Amen EstateIbeju-Lekki Dangote fertilizerIbeju-Lekki Dangote RefineryIbeju-Lekki Dano MilkIbeju-Lekki Eleko JunctionIbeju-Lekki IgandoIbeju-Lekki MagbonIbeju-Lekki OnosaIbeju-Lekki OrimeduIbeju-Lekki Pan Африканский университетIbeju-Lekki ShapatiIDIMUIGANDOIJANIKINIJEGUN IKOTUNIjegun-Obadore RoadIJORAIikeja (ADENIYI ДЖОНС)Икея (ALAUSA)Икея (ALLEN AVENUE)Икея (компьютерная деревня)Икея (GRA)ИКЕЯ (М М Аэропорт)Икея (МАНГОРО)Икея (ОБА-АКРАН)Икея (ОПЕБИ)ИКОРОДУ (Адамо)ИКОРОДУ (Агбеде)Икороду (Агбова) )ИКОРОДУ (Сельское хозяйство)ИКОРОДУ (Баеку)ИКОРОДУ (Эйита)ИКОРОДУ (Гберигбе)ИКОРОДУ (Иджеде)ИКОРОДУ (Имота)ИКОРОДУ (Ита олуво)ИКОРОДУ (Итамага)ИКОРОДУ (Офин)ИКОРОДУ (Оводе-Ибесе)ИКОРОДУ (РАДИО)Икороду Роуд -AjegunleIkorodu Road-IrawoIkorodu Road-Owode OnirinIKORODU(Elepe)IKORODU(Laspotech)Ikorodu(Ogolonto)IKORODU(Sabo)Ikorodu- Imota Caleb UniversityIkorodu-AgufoyeIkorodu-BensonIkorodu-GarageIkorodu-OdokekereIkorodu-OdonlaIkorodu-OgijoIKOTAIKOTUNIkoyi (Awolowo Road)Ikoyi (Bourdillon)Ikoyi (Dolphin)Ikoyi (Glover road)Ikoyi (Keffi)Ikoyi (Kings way road)Ikoyi (Obalende)Ikoyi (Queens Drive)IKOYI MTN (PICKUP STATION)Ikoyi-Banana IslandILAJE (BARIGA)ILUPEJU (Lagos)ISHERI IKOTUNISHERI MAGODOISOLOIyana EjigboIjapa IBAIyANA (Абесан)Ияна Ипая (Абору)Ияна Ипая (Айобо-роуд)Ияна Ипая (Командная дорога)Ияна Ипая (Эгбед a)Ияна Ипая (Икола-роуд)Ияна Ипая (Ияна-Ипая-роуд)Ияна Ипая (Шаша)ДЖАКАНДЕ (ЛЕККИ)ДЖАНКАНДЕ (ИСОЛО)Джумия-Опытный центрКету-АгбойиКету-АлапереКету-ЦМД дорогаКету-ДемуринКету-Икоси дорогаКету-Иле ИлеКету-Ияна ШколаKetu-Tipper GarageLagos Island (Adeniji)Lagos Island (Marina)Lagos Island (Onikan)Lagos Island (Sura)Lagos Island (TBS)LAKOWELakowe-Adeba RoadLakowe-GolfLakowe-KajolaLakowe-School GateLEKKI -VGCLekki 1 (Bishop Durosimi)Lekki 1 (F. T.) Kuboye street)Lekki 1 (Omorinre Johnson)Lekki Phase 1 (Admiralty Road)Lekki Phase 1 (Admiralty way)Lekki Phase 1 (Fola Osibo)LEKKI-AGUNGILEKKI-AJAH (ABIJO)LEKKI-AJAH (ADDO ROAD)LEKKI-AJAH (BADORE) )LEKKI-AJAH (ILAJE)LEKKI-AJAH (ILASAN)LEKKI-AJAH (JAKANDE)LEKKI-AJAH (SANGOTEDO)Lekki-AwoyayaLekki-ChiscoLEKKI-ELFLEKKI-IGBOEFONLEKKI-IKATE ELEGUSHILEKKI-JAKANDE (KAZEEM ELETU)KI-MARUWALEKKI-ONIRU OSAPA LONDONMagboroMAGODOMARYLAND (MENDE)MARYLAND (ONIGBONGBO)MEBANMUMILE 12Mile 12 -AjelogoMile 12-Agboyi KetuMile 12-Doyin OmololuMile 1 2-OrishigunMILE 2Mushin-Palm AvenueMoshin-Agege Motor RoadMushin-Daleko MarketMushin-Fatai AtereMushin-Idi OroMushin-Idi-ArabaMushin-Ilasamaja RoadMushin-Isolo RoadMushin-Ladipo RoadMushin-Mushin MarketMushin-OlatejuMushin-Papa AjaoOdongunyan-Lefkande Jagkan-Lefkan-Jage RoadOgba-Akilo Road Roadogba-acme Roadogba-agudaogba-countyogba-ifako-idiagbonogba-ifako-orimoladeogba-isheri rowogba-obawoleogba-ojogba-oke-ishbba-oke ira 2nd juctionogba-surulere indogba-wemco rowogudujojo-alo-alojo-alojo-alojo-alojo-alojo-alojo-alojo-alojo-alojo-aljo-alojo-alj InternationalOjo-Alaba RagoOjo-Alaba SuruOjo-AlakijaOjo-CassidyOjo-IjegunOjo-IlogboOjo-Ojo BarracksOjo-OkokomaikoOjo-Old Ojo roadOjo-OnirekeOjo-PPLOjo-ShibiriOjo-Tedi TownOjo-Trade FairOjo-VolksOJODUOJOKOROOJOTAOKOKOMAIKOOKOTAOmole Phase 1Omole Phase 2OREGUNOreyo- IgbeORILEOSAPA (LEKKI)OSHODI-BOLADEOSHODI -ИСОЛООСХОДИ-МАФОЛУКУОСОДИ-ОРИЛЕОСОДИ-СЁГУНЛЕПальмовая роща-ОнипануСари-ИганмуСатэлите-Город СОМОЛУСурулере (Адениран Огунсанья)Сурулере (А гуда)Сурулере (Боде Томас)Сурулере (Фатья Шитта)Сурулере (Иди Араба)Сурулере (Иджеша)Сурулере (Ипонри)Сурулере (Итире)Сурулере (Лавансон)Сурулере (Маша)Сурулере (Огунлана Драйв)Сурулере (Охуэлегба)VI (Адетокунбо Адемола) )VI (Путь Ахмеда Белло)VI (Епископ Абояде Коул)VI(Аджосе Адеогун)VI(Акин Адешола)VI(Епископ Олувале)VI(Юсуф Абиодун)Остров Виктория (Адеола Одеку)Остров Виктория (Кофо Абайоми)Яба- Абуле ИджешаЯба- FadeyiYaba-(Sabo)Yaba-(Unilag)Yaba-Abule OjaYaba-AdekunleYaba-AkokaYaba-AlagomejuYaba-College EducationYaba-Commercial AvenueYaba-FolagoroYaba-Herbert Macaulay WayYaba-JibowuYaba-MakokoYaba-Murtala Muhammed WayYaba-Onike IwayaYaba-OyingboYaba-University Дорога Яба-Ябатеч

Доставка дверей

Доставка ₦ 5,403

Готов к доставке между 26 января и 02 февраля , когда вы заказываете в течение следующего 23hrs 25mins 9028

9000 3 9000 3

9000 3 9000 3

9000 3

9000 3 9000 3 9000 3 9000 3 9000 3 9000 3 9000 3 9000 3 9000 3 9000 3 9000 3 9000 3 9000 3 9000 3 9000 3 9000 3 9000 3 9000 3 9000 3 9000 3 9000 3 9000 3 9000 3 9000 3 9000.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
