Тормоз замедлитель: Принцип работы и виды ретардера

Принцип работы и виды ретардера

Ретардер – тормоз-замедлитель авто, который позволяет остановить машину без использования тормозов.

Зачастую на грузовых авто используют Ретардер при съезде с горы или при долгих наклонах, где неразумно применять главную тормозную систему, которая расчитана на непродолжительное торможение, а также главные ее компоненты – диски, накладки, колодки, которые достаточно скоро нагреваются и перестают правильно осуществлять свою главную задачу – торможение.

Если возникла поломка, наша компания поможет произвести качественный и быстрый ремонт. Мы проведем диагностику и быстро устраним поломку.

В процессе использования и эксплуатации ретардера значительно возрастает до десяти раз срок работы тормозной системы авто, из-за уменьшения рабочей нагрузки на систему торможения.

Используют 2 вида ретардеров

• гидродинамический;

• электромагнитный.

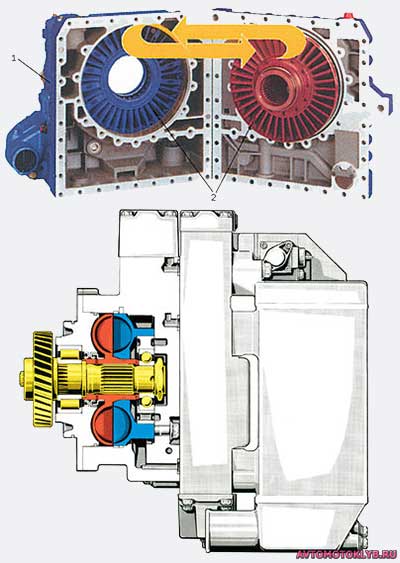

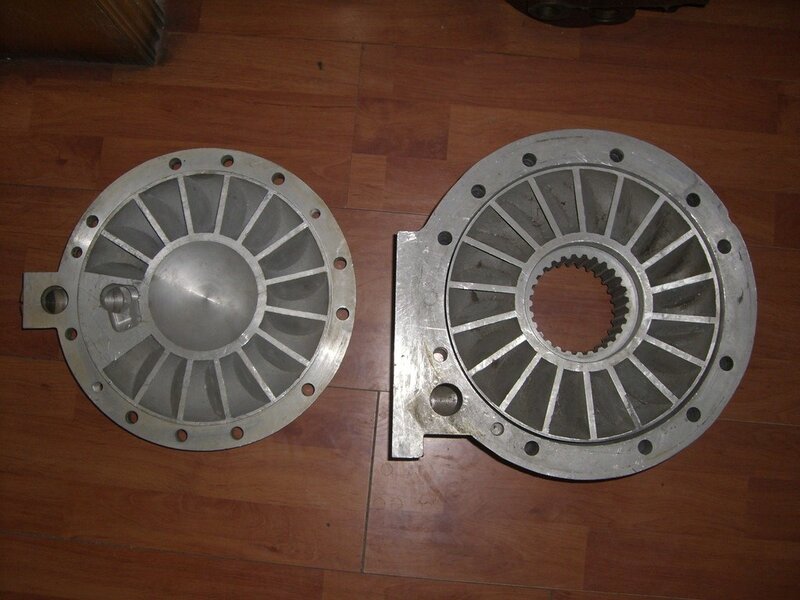

Гидродинамический ретардер

Он включает в себя 2 турбины, они закреплены на одной оси в главном корпусе, который наполнен маслом. Ротор сопряжен с ведущими компонентами трансмиссии, статор сопряжен с корпусом. Когда включается ретардер – происходит открытие клапана, с помощью которого воздух под давлением проходит в расширительный бак. В турбину начинает поступать жидкость .Карданный вал двигает ротор, он в свою очередь разгоняет масло, после которое попадает в статор и затормаживается, в итоге происходит процесс замедления авто.

Чтобы вывести тепло зачастую применяют систему охлаждения двигателя. Ретардеры можно оснащать личным радиатором, в случае, когда системы охлаждения (ее объем) не хватает на возникновение вспомогательных источников тепла. Сейчас современные модели оснащены системой охлаждения, которая объединена с системой охлаждения двигателя, что упрощает конструкцию, и позволяет достигнуть лучшей стабильности в работе температуры.

Главным недостатком этого ретардера считается то, что для получения положительных результатов торможения он использует довольно большие обороты.

Электромагнитный ретардер

Такие ретардеры значительно тяжелее гидродинамических, но при этом они обладают большим плюсом – эффективно работают с начальных холостых оборотов. Недостатком электромагнитного ретардера считается цена замены вышедших из строя электрических катушек.

Иногда изготовители помещают в саму коробку передач ретардер, чем обуславливается экономия в весе. Одним из самых лучших и испробованных методов считается установка ретардера за коробкой передач. В этом случае трансмиссия не подвержена лишним температурным перегрева. Еще используют метод установки: на ось или осевой ретардер. При данном методе ретардер крепится на задний мост.

Существует 2 вида управления ретардером

Ручное управление включает в себя шесть режимов:

Включение индукционного тормоза и регулирование тормозных сил осуществляется в зависимости от положения педали тормоза – чем больше давление на педаль, тем больше давление на тормоз.

Осуществляется давление на педаль тормоза или перемещается подрулевой переключатель, возникает и направляется   напряжение от аккумуляторов к катушкам, смотря в каком положении находится педали ретардера. Вихреобразные токивозникшие в катушках, помогают сформировать силы функционирующих обратно пропорционально вращению роторов, благодаря которым и происходит остановка авто.

Ретардер включает в себя статор и 2 ротора (2 диска с крыльчаткой, которые соединены с карданными валами вращающими их). Находятся рядом друг с другом.

Статор является индуктором и включает в себя 2 электромагнитных соединений. Благодаря ним возникает электромагнитное поле, оно то и формирует вихревые замкнутые электротоки (токи Фуко). Роторы являются в свою очередь компонентами, из-за которых появляется торможение – они созданы из токопроводимых материалов, по этой причине они играют роль якоря. Появляются вихревые токи в случае вращательного процесса роторов при помощи карданного вала в магнитном поле, который создает статор.

Возникают случаи, когда Вы не можете транспортировать свой грузовик до сервиса. ГК Витес располагает эвакуатором для грузовиков. Оперативно отбуксируем ваше авто и приступим к устранению поломки.



Ретардер. Что такое ретардер и его принцип работы

Retarder с английского переводится как «замедлитель» еще его называют тормозом-замедлителем. И действительно, главным предназначением ретардера является замедление транспортного средства без применения основной тормозной системы.

• Что такое ретардер (интардер)
• Устройство ретардера (интардера). Конструкция.
• Электромагнитный ретардер.
• Схема и чертеж ретардера. Основные элементы, детали
• Куда ставят ретардер. Места установки.
• Принцип работы ретардера
• Преимущества и недостатки использования электромагнитного retarder’a (плюсы и минусы)
• Видео о ретардере

Что такое ретардер (интардер)

Ретардер — это тормоз замедлитель грузовых (и не только) автомобилей, который путем воздействия электромагнитных или гидравлических сил позволяет остановить транспортное средство без применения фрикционных тормозов. Так как многие тепловозы весили порядка 40 тонн, их торможение стало основной проблемой для машинистов. Фрикционная тормозная система не могла в полной мере справиться с такой массой быстро перегревалась и выходило из строя. Решением данной проблемы стало изобретение системы под названием ретардер.

Всё чаще на грузовиках применяют ретардер при спуске с горы и при длинных уклонах, где нецелесообразно использовать основную тормозную систему (она не рассчитана на длительное торможение и её основные элементы — диски, накладки, колодки быстро перегреваются и перестают эффективно выполнять свою работу — торможение).

Также всё чаще индукционный тормоз ставят на городской транспорт — автобусы, на автомобили коммунального назначения. В большинстве случаев это связано с некоторыми преимуществами использования ретардера — он позволяет притормаживать более плавно (при этом не теряется эффективность торможения), также одним из значительных преимуществ является экономия — при использование тормоза-замедлителя существенно увеличивается (5-10 раз) срок службы тормозной системы автомобиля (в частности из-за снижения нагрузки на тормозную систему), что с учетом дороговизны технического обслуживания грузовиков и автобусов, является большим плюсом.

Ниже мы рассмотрим из чего состоит ретардер и как он работает.

Устройство ретардера (интардера). Конструкция.

Гидравлические ретардеры в большинстве случаев интегрируются в коробку передач (ZF, Voith). Часто это обусловлено необходимостью подвода рабочей жидкости (которая обычно является антифризом из двигателя). Гидравлические интардеры состоят из шестеренки (которая входит в зацепление с шестеренкой выходного вала коробки передач), статора, ротора, насоса, электронного блока, теплообменника. Статор и ротор находятся на одной оси с шестеренкой, которая имеет зацепление с шестерней КП.

При нажатии водителем на педаль тормоза (или при активации кнопки интардера) насос начинает подавать жидкость в рабочую область, где она попадая на крыльчатку ротора начинает замедлять его вращение и тем самым, создавая тормозной момент, который через шестерню, карданный вал и мост передается на колёса. Ниже вы найдете видео, наглядно описывающие работу гидравлического ретардера.

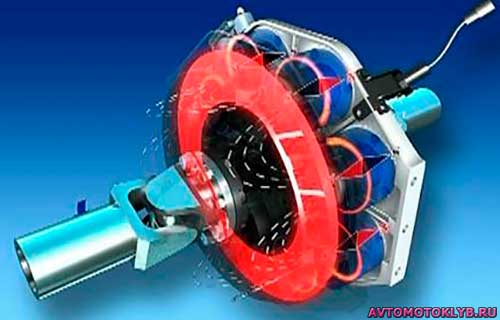

Электромагнитный ретардер.

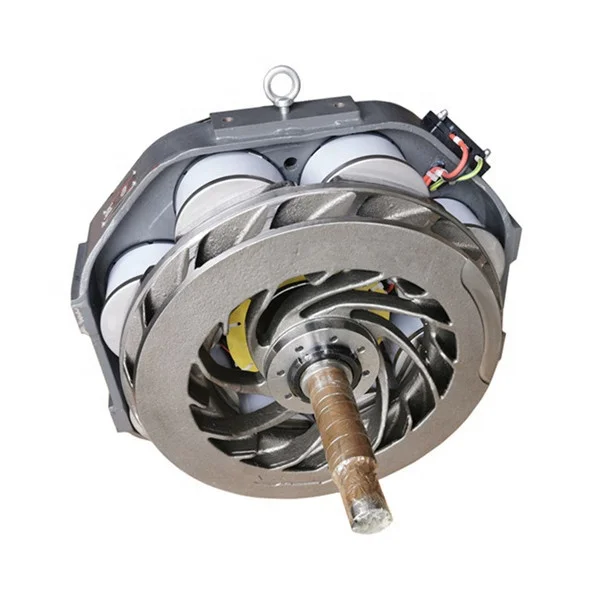

Электромагнитный ретардер в разрезе. Электромагнитные тормозы-замедлители используются в качестве дополнительной тормозной системы автомобиля и зачастую не обладают сложной конструкцией. Устройство этой системы представляет собой электрический и механический узел интегрированную в общую конструкцию транспортного средства. Индукционные замедлители состоят из нескольких модулей. Основной рабочий модуль, то есть узел обеспечивающий замедление автомобиля состоит из роторов и статора.

Роторы представляют собой два диска с небольшими лопастями для отвода тепла. К дискам с двух сторон крепятся два фланца (таких же размеров как на карданных валах), которые передают крутящий момент от коробки к ведущему мосту. Статор состоит из набора катушек расположенных вокруг вала. Управление им осуществляется при помощи нескольких модулей: реле давления, модуль управления замедлителем, ограничитель малой скорости и рукоятка переключения (либо модуль встраиваемый в педальный блок).

Схема и чертеж ретардера. Основные элементы, детали

Из чего состоит ретардер: С — воздушный зазор регулировочных прокладок, E — воздушный зазор, 1 — передний ротор (с крыльчаткой для более эффективного охлаждения при работе), 2 — задний ротор (задней оси), 3 — передний корпус, 4 — задний корпус, 5 — вал, 6 — подшипник, 7 — уплотнительная манжета, 8 — соединительный фланец, 9 — обмотка, 10 — полюс, 11 — концентратор, 12 — стопорные кольца. Схема подключения катушек.

Куда ставят ретардер. Места установки.

Мест установки retarder’a обычно бывает 4. Крупные компании производители коробок переменных передач (например, ZF и Voith) устанавливают интардер сразу после коробки (Позиция 1 на рисунке). Это место обусловлено возможностью местной интеграции замедлителя в коробку передач. Но подобная схема требует усиление крепления КПП, так как общий вес установки увеличивается.

Самое распространенное место установки — между карданными валами — здесь нет необходимости согласования крепления с КПП или с ведущим мостом, но появляется необходимость установки более короткого карданного вала (позиция 2 на рисунке). Позиция 3 и 4 на рисунке — установка на ведущем мосту. Позиция 4 чаще всего применяется на среднем (проходном) ведущем мосту. Среди минусов данного вида установки — увеличение не подрессоренной массы. При применении на полноприводном автомобиле, устанавливается перед раздаточной коробкой. Также есть варианты установки тормоза-замедлителя впереди двигателя, но он уже называется по другому — акватардер.

Принцип работы ретардера

Элементов управления retarder’ом обычно бывает два: это либо ручное управление, устанавливающаяся в подрулевую колонку (как ручка управления коробкой передач на большинстве старых американских автомобилях), либо при помощи педали тормоза. Ручное управление имеет 6 режимов: сила торможения (4 режима), положение для постоянного торможения и нейтральная позиция. Активация индукционного тормоза (и регулировка тормозных усилий) происходит в зависимости от положении педали тормоза — чем сильнее усилие на педаль, тем сильнее сила торможения.

После нажатия на педаль тормоза (или перемещения подрулевого переключателя), в зависимости от положения педали передается определенное напряжение от аккумуляторных батарей к катушкам, расположенным в статической части retarder’a. В катушках создаются вихревые токи, которые способствуют образованию сил действующих противоположно вращению роторов и как следствие, приводящих к торможению и остановке транспортного средства. Ретардер состоит из статора и двух роторов, (два диска с крыльчаткой, соединенные с вращающими их карданными валами.) Они установлены практически вплотную друг к другу (между ними существует небольшой зазор для того чтобы избежать вредного контакта).

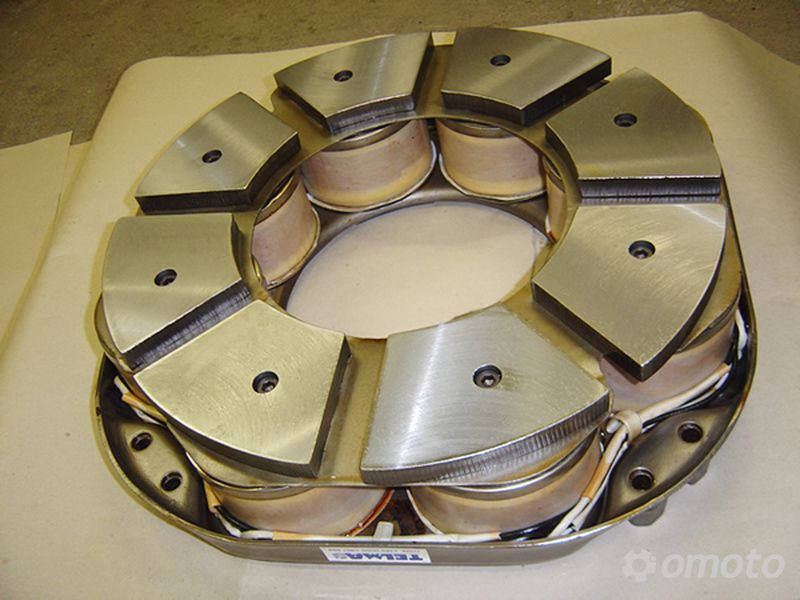

Статор выступает в роли индуктора и состоит из последовательно соединенных двух электромагнитов. При помощи данных электромагнитов (когда на них подается ток) создается электромагнитное поле, необходимое для создания вихревых замкнутых электрических токов (токи Фуко). Роторы служат теми самыми элементами, при помощи которых возникает торможение — они разработаны из токопроводящих материалов, таким образом они играют роль якоря. Вихревые токи возникают только при вращении роторов с помощью карданного вала в магнитном поле, созданном статором.

Появление вихревых токов в материале ротора приводит к образованию лапласовых сил, действующих в противоположном вращению ротора направлении. Это и создает тормозной момент на карданном валу и таким образом замедляет транспортное средство без фрикционных сил (сил трения).

Преимущества и недостатки использования электромагнитного retarder’a (плюсы и минусы)

Среди преимуществ использования электромагнитного тормоз-замедлитель можно отметить — повышение комфорта из-за плавности замедления, экономичность при эксплуатации (из-за меньшего износа тормозных накладок), повышение уровня безопасности, повышение экологичности ТС, высокая скорость реагирования, как следствие сокращение тормозного пути. Также у электромагнитного тормоза замедлителя есть ряд недостатков, главный который из них — большой вес — на вопрос сколько весит ретардер можно смело ответить от 100 до 400 килограмм.

Здесь всё зависит от мощности двигателя и полной массы автомобиля, на котором планируется применение данного девайса — чем выше эти показатели, тем больше вес тормоза-замедлителя. Также среди минусов применения можно отметить необходимость термической защиты автомобиля (при торможение ретардер сильно перегревается), нагрузка на электрооборудование (электромагнитный тормоз потребляет много тока).

Хоть индукционный тормоз был изобретен более полувека назад, он до сих пор имеет спрос на рынке грузовой техники. Мы также можем ретардер увидеть в различных компьютерных играх в таких симуляторах, как Euro truck simulator, где он также отлично справляется с торможением в виртуальной реальности.

1

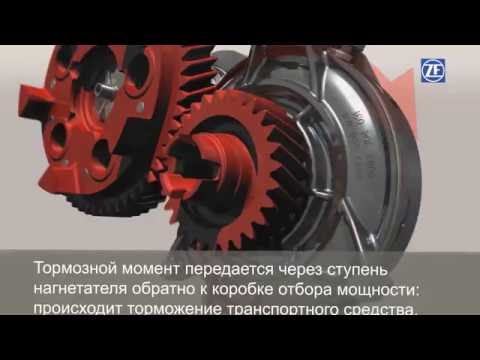

Видео о ретардере

Понравилась статья? Расскажите друзьям:

Оцените статью, для нас это очень важно:

Проголосовавших: 46 чел.
Средний рейтинг: 4.3 из 5.

Тормоза и замедлители: когда нужно остановиться

Каждую неделю тормозная система грузовика-вывоза подвергается невероятной нагрузке в самых суровых условиях и обстоятельствах. Грузовик должен поддерживать нормальные функции торможения в дорожных условиях, начиная от автострады и заканчивая интенсивным городским движением и повторяющимися остановками на маршруте сбора. С каждой остановкой вес грузовика увеличивается до тех пор, пока он не достигнет своей полезной нагрузки, при этом предполагается, что тормозные характеристики грузовика будут оставаться достаточно постоянными от пустого до полного. Добавьте к этому необходимость делать эти неожиданные остановки в панике для автомобилиста, который внезапно подрезает грузовик, или ребенка на трехколесном велосипеде, который незамеченным выскакивает между двумя припаркованными автомобилями, чтобы увидеть «большой грузовик», и вы должны иметь система, которая является отказоустойчивой.

В двух словах, системы торможения и ретардера работают по принципу оказания избирательного сопротивления движущемуся компоненту, либо вращающемуся колесу, либо вращающемуся валу с силой трения, равной и противоположной движению, до тех пор, пока объект не остановится. В результате функции торможения энергия, содержащаяся в движущемся объекте, превращается в тепло, которое затем рассеивается в атмосфере. Тормозные системы в основном механические по своей природе, в то время как тормозные системы работают либо за счет сопротивления жидкости, либо за счет электромагнитных сил. Ретардеры используются в качестве дополнения к основной тормозной системе, уменьшая усилие, которое должна приложить основная тормозная система, чтобы остановить транспортное средство.

A Учебник по тормозным системам

Тормозная система мусоровоза состоит из двух подсистем: рабочего тормоза, который предназначен для работы с помощью ножной педали и задействуется во время нормальной работы транспортное средство; и стояночный тормоз, который представляет собой механическую систему, предназначенную для удержания тормозов, когда автомобиль припаркован и двигатель выключен. В ситуациях, когда водителю необходимо неоднократно выходить из автомобиля, ставя автомобиль на стоянку, можно использовать систему рабочего тормоза, которая сочетает в себе функции рабочего и стояночного тормозов, не вызывая значительного износа пружинных тормозов. включен стояночный тормоз.

В тормозных системах для работы используется либо гидравлическая жидкость, либо воздух. В то время как обе системы имеют подходящее применение на различных транспортных средствах, основные тормозные системы на транспортных средствах для сбора мусора имеют пневматический привод. Для этого требуется компрессор для производства воздуха под надлежащим давлением и резервуар для хранения сжатого воздуха. Затем воздух обрабатывается для удаления влаги, которая может снизить эффективность тормозных систем. Тормозная система часто делится на цепи, предназначенные для обеспечения резервирования системы. Эта избыточность предназначена для того, чтобы транспортное средство сохраняло более 50% своей тормозной функции в случае отказа цепи. Каждый контур имеет соответствующую систему клапанов, которая распределяет воздух к основным тормозам на каждом колесном узле.

Пневматические тормозные системы являются преобладающей платформой из-за их надежности и низкой стоимости обслуживания. «Пневматическая тормозная система — это прощающая система», — заявляет Рон Бейли, технический менеджер по продажам компании Bendix Spicer Foundation Brake LLC из Элирии, штат Огайо. «Вы можете использовать пневматическую тормозную систему с некоторой утечкой в ​​системе, и вы не потеряете тормозную систему. Я имею в виду, что и воздушная, и гидравлическая системы имеют резервирование, в том смысле, что если вы теряете часть системы, другая половина системы работает. Тем не менее, воздушная система может работать с незначительной утечкой в ​​​​системе и при этом работать, чего нельзя сделать с гидравлической системой. Вы получаете утечку в гидравлической системе, и вы потеряли часть системы».

Компоненты тормозов для грузовиков-вывозчиков должны быть прочными, чтобы останавливать большегрузные автомобили в их повседневных поездках. По часовой стрелке сверху слева — воздушный дисковый тормоз; привод клапана, который использует воздух от стояночных тормозов, чтобы удерживать педаль нажатой во время осмотра; и компрессор, который используется в качестве источника энергии для зарядки воздуха для пневматической тормозной системы. Справа техник работает с пневматическим дисковым тормозом.

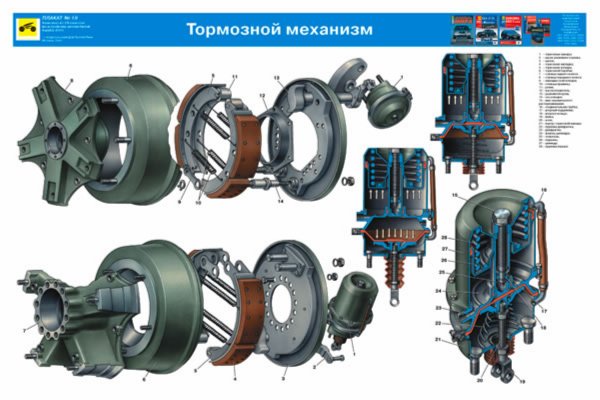

Тормоза Foundation могут состоять из дисковых или барабанных тормозов. Большинство тормозных систем на мусоровозах представляют собой барабанные тормоза с S-образными кулачками, которые состоят из тормозной камеры и регулятора зазора, вращающего S-образный кулачок, который прижимает колодки к барабану для создания тормозного усилия. Дисковые тормоза используют суппорт для приложения давления через колодки к ротору. Барабанные тормоза отталкиваются наружу от поверхности барабана, которая движется параллельно поверхности дороги, в то время как дисковые тормоза оказывают давление на диск, вращающийся перпендикулярно поверхности дороги.

По словам Бэйли, между этими двумя системами есть некоторые существенные различия. «Менее 2% большегрузных автомобилей в Штатах имеют пневматические дисковые тормоза, — говорит он. «Я думаю, что главная причина этого — экономика. Дисковые тормоза, как правило, более дорогие авансом, но мы считаем, что существуют платежи за жизненный цикл, которые уменьшат это и сделают более разумной возможность для пневматических дисковых тормозов благодаря более длительному сроку службы накладок и более простому обслуживанию. Для сравнения, у барабанных тормозов есть несколько особенностей, которые превосходят дисковые тормоза. Номер один – стабильность. Там может быть до 30% отклонения справа налево [в барабанных тормозах]. Дисковые тормоза по своей природе обладают гораздо большей стабильностью — вероятно, разница между тормозами составляет менее 10%. Еще одна вещь, связанная с дисковыми тормозами по сравнению с барабанными, — это то, что мы называем затуханием тормозов, то есть потерей эффективности торможения. При повышении температуры барабанные тормоза, безусловно, будут терять эффективность, так как тормоза нагреваются. У вас может быть от 30% до 40% затухания барабанного тормоза при переходе от холода к жаре. Дисковые тормоза, вероятно, получают менее 10% вариаций от холодного к горячему. Отказ считается тяжелой операцией горячего торможения. Мы наблюдаем до 60 остановок на милю при отказе. Барабанные тормоза нагреваются, они изнашиваются, и вы начинаете терять эффективность торможения и увеличиваете износ накладок при повышении температуры. Дисковые тормоза гораздо менее чувствительны к этим условиям и могут обеспечить меньший износ накладок и гораздо более быстрое обслуживание, когда вам действительно нужно заменить колодки».

Определение того, какой тип тормозной системы (дисковая или барабанная) подходит для конкретного применения, зависит от множества факторов, говорит Джон Холл, вице-президент по разработке продуктов компании Webb Wheel Products в Каллмане, Алабама. Некоторыми из этих факторов являются рабочий цикл, привычки водителя, тип груза, вес и стоимость.

Сегодня стоимость пневматического дискового тормоза существенно выше стоимости барабанного тормоза. Основная причина этого заключается в том, что компоненты барабанного тормоза производятся в гораздо большем объеме, чем компоненты пневматического дискового тормоза. Стоимость комплектующих крайне чувствительна к объему. По мере увеличения объема компонентов для пневматического дискового тормоза разница между стоимостью пневматического дискового тормоза и стоимостью барабанного тормоза будет уменьшаться.

Увеличение срока службы тормозного барабана

Срок службы замененных тормозных барабанов можно увеличить, если не следовать общепринятой практике «выверки» нового тормозного барабана перед вводом его в эксплуатацию. Сегодня большинство производителей барабанов обрабатывают барабан за один патрон. Это позволяет минимизировать биение между диаметром тормозной поверхности и диаметром пилота. Практика дальнейшей механической обработки тормозного барабана снижает срок службы нового барабана за счет увеличения диаметра его тормозной поверхности. Кроме того, эта практика обычно увеличивает биение диаметра тормозной поверхности по отношению к диаметру пилота, что может способствовать образованию тепловых пробок на тормозной поверхности. В конечном итоге это может сократить срок службы барабана.

Использование вентилируемых барабанов вместе с тормозными турбинами может снизить рабочую температуру тормозных барабанов в тяжелых условиях эксплуатации. Более низкие рабочие температуры коррелируют с увеличением срока службы барабана.

Добавление в систему рабочего тормоза позволяет использовать тормозную систему более эффективно, говорит Чак Эберлинг, старший инженер компании Bendix Commercial Vehicle Systems. «Один из самых больших врагов тормозной системы на мусоровозе — это использование стояночного тормоза во время рутинных остановок, — отмечает он. «Благодаря исследованиям в отрасли мы узнали, что системы зарядки, которые обычно используются на этих транспортных средствах, буквально не могут идти в ногу с маршрутом от 800 до 1200 остановок, когда водитель фактически включает стояночные тормоза на каждой остановке. Очень важно, чтобы у него был так называемый рабочий тормоз, который фактически задействует рабочий тормоз. При этом потребление воздуха снизится в три раза и, следовательно, даст возможность системе зарядки не отставать от спроса. Если система зарядки не сможет удовлетворить спрос, она перегрузит всю систему и в будущем возникнут проблемы с внутренней коррозией, замерзанием и тому подобными вещами».

Торможение с помощью тормозов-замедлителей

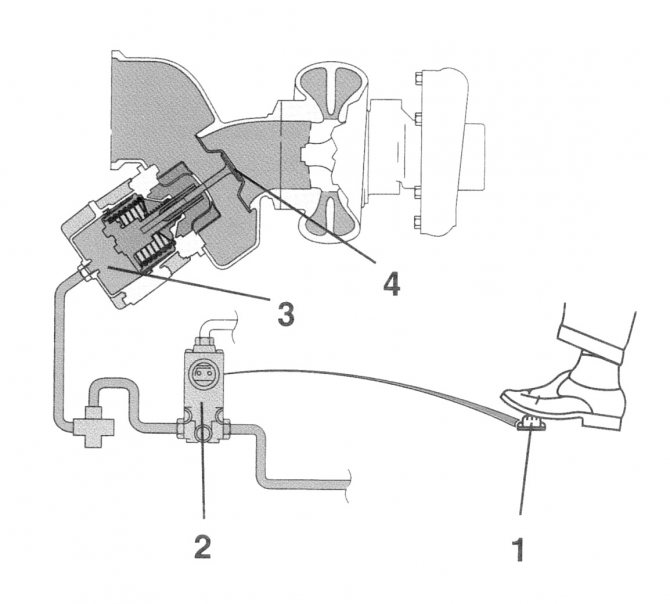

Любой, кто стоял на спуске с автострады, когда тяжелый грузовик замедляется, слышал знакомое ворчание системы двигатель-замедлитель. В сочетании с ретардерами трансмиссии и трансмиссии они предназначены для поддержки существующей тормозной системы путем преобразования энергии, вырабатываемой трансмиссией автомобиля, в тормозную систему.

Когда дроссельная заслонка грузовика-сборщика нажата, двигатель разгоняется, поскольку топливо проталкивается через цилиндры и воспламеняется, создавая работу. При отпускании дроссельной заслонки двигатель глохнет. Тормоз-замедлитель улавливает выхлопные газы двигателя и сжимает их, так что двигатель должен работать больше, чтобы вытолкнуть газ из цилиндров, и поэтому он замедляет и замедляет двигатель за счет сопротивления. Это заставляет транспортное средство замедляться, требуя меньшего тормозного усилия на рабочих тормозах, чтобы остановить транспортное средство.

Замедлители трансмиссии выполняют аналогичную функцию в том смысле, что они замедляют вращательные силы трансмиссии, создавая сопротивление внутри трансмиссии. Стив Сперлин, главный инженер Allison Transmissions в Индианаполисе, штат Индиана, описывает, как работает система: «Ретардер состоит из лопастного вращающегося элемента, называемого ротором. По обеим сторонам ротора расположены лопаточные элементы, которые не вращаются, называемые статорами. Полость между ротором и статором заполнена маслом. Ротор соединен шлицами с выходным валом коробки передач. Масло под давлением, работающее между ротором и статором, замедляет транспортное средство, когда оператор запрашивает замедление. Ретардер перекачивает масло примерно до 60 галлонов в минуту и ​​забирает масло из обычной системы подачи трансмиссионного масла».

Замедлители трансмиссии устанавливаются между трансмиссией и задней частью грузовика и используют электромагнитную энергию для противодействия энергии вращающейся трансмиссии, подобно электродвигателю. «На рынке отходов его в первую очередь покупают для продления срока службы тормозов», — говорит Джо Гаулик, региональный менеджер по продажам Telma Inc. из Элк-Гроув-Виллидж, штат Иллинойс, дочерней компании Valeo Group. «Учитывая количество тормозных работ, которые выполняются на рынке отходов, это сэкономит срок службы тормозов и связанные с ними расходы на тормоза, а также срок службы шин. [Система состоит из] двух роторов, прикрепленных к трансмиссии, которые вращаются с той же скоростью, что и трансмиссия. Статор прикручен к раме и неподвижен. Когда тормоз-замедлитель активируется, создается электромагнитное поле с использованием вихревых токов, которые замедляют вращение этих роторов, а это означает, что вы замедляете грузовик, не используя тормоза». По словам Джона Гиллеспи, генерального директора Telma: «Ни одна другая технология вспомогательного торможения не подходит для работы с мусором так хорошо, как электромагнитная. С помощью этой технологии мы наблюдаем пятикратное увеличение срока службы тормозов и снижение количества отказов шин, связанных с перегревом».

По словам Сперлина, есть две причины устанавливать любой тип тормоза-замедлителя на инкассаторскую машину. «Одним из них является контроль скорости на уклонах, что на самом деле не то, для чего нужен мусоровоз», — говорит он. «Вторая цель — обеспечить дополнительное торможение транспортного средства, которое фактически может помочь сохранить обычные рабочие тормоза и продлить срок их службы. Наиболее распространенное преимущество заключается в высокой скорости остановки / запуска, такой как мусоровоз. При обычном сборе мусора в жилых помещениях, будь то боковой погрузчик, задний погрузчик или даже фронтальный погрузчик, когда они выполняют работу на низкой скорости, вы не получите большой выгоды от любого типа ретардера, потому что вы работаете на низкой скорости. скорости. Энергия торможения, которую вы вкладываете в рабочие тормоза, очень мала, потому что скорость низкая. Но каждый из этих грузовиков выезжает за пределы района. Они ходят в обычном трафике и, в большинстве случаев, несколько раз в день на больших скоростях выезжают на трассу на полигоны или пересадочные станции. Они получат выгоду от ретардера с точки зрения экономии тормозов, потому что теперь они на более высоких скоростях, и на рабочие тормоза уходит больше энергии торможения. Если тормоз-замедлитель может поглотить эту энергию по сравнению с рабочими тормозами, то именно так вы продлите срок службы тормозов».

Активация систем ретардера может быть настроена исходя из потребностей операционной системы. «У водителей и компаний есть выбор, как настроить систему, — говорит Гавлик. «Большинство единиц, которые выходят на рынок мусора, имеют ножное управление, то есть, как только водитель нажимает на тормоз, ретардер активируется в четыре разных этапа с 25% для каждого этапа. Он активируется реле давления воздуха и активируется при 3, 5, 7 и 10 фунтах воздуха в тормозных магистралях. Это самый популярный вариант на рынке мусора. Однако есть и другие варианты, такие как управление дроссельной заслонкой. Несколько мусорных компаний выбирают вариант, при котором примерно 25% или 50% мощности активируются сразу после отпускания акселератора, а дополнительные ступени активируются при нажатии на педаль тормоза. Как только вы отпускаете акселератор, бум, у вас сразу работает 50% ретардера».

Будущие системы

В настоящее время все тормозные системы должны соответствовать или превосходить требования Национальной администрации безопасности дорожного движения (NHTSA), чтобы иметь возможность остановить транспортное средство класса 8 на расстоянии 355 футов со скоростью 60 миль в час. У NHTSA в настоящее время есть программа из девяти шагов, направленная на снижение количества смертельных случаев, связанных с большегрузными транспортными средствами, на 50% к 2010 году. до 248 футов», — говорит Бейли. «Барабанные тормоза могут достичь такого уровня, но именно здесь этот фактор эффективности действительно вступает в игру, когда вы начинаете устанавливать барабанные тормоза гораздо большего размера на передние оси. Дисковые тормоза справятся с этим. У нас есть информация, которая показывает тормозной путь типичного трактора с дисковыми тормозами вплоть до тормозного пути от 185 до 215 футов».

Поскольку активация тормозных систем может привести к проблемам со стабильностью и управляемостью, особенно в сложных погодных условиях или при панике, будущие системы будут включать такие функции, как контроль устойчивости и более совершенные автоматизированные тормозные системы. «Передовые системы, о которых мы говорим, на самом деле являются теми, которые вы найдете более распространенными в полностью электронной тормозной системе, которая довольно распространена в Европе», — говорит Эберлинг. «Однако из-за отсутствия более короткого тормозного пути [требований] и затрат, связанных с наличием полностью электронной тормозной системы с пневматическим резервированием, требуемым по закону, то, что мы фактически сделали, это включили расширенные функции полностью электронного тормоза. система в текущую платформу антиблокировочной тормозной системы. Мы считаем, что наша система с этими передовыми концепциями устойчивости к крену и улучшенной электронной стабильностью не имеет реальной ценности в полностью электронной тормозной системе».

Лучшее торможение с ретардером Voith для грузовых автомобилей.

Лучшее торможение – с ретардерами Voith для грузовых автомобилей

С ретардерами Voith до 90 процентов всех операций торможения могут выполняться без износа. Это означает значительное повышение безопасности. Ретардеры защищают рабочие тормоза, снижая тем самым расходы на запасные части и техническое обслуживание. При этом увеличиваются транспортные возможности за счет более высоких средних скоростей.

Высокая эффективность торможения необходима, когда нужно остановить грузовик весом в несколько тонн. Классические фрикционные тормоза могут нагреваться до 1000 градусов в сложных условиях, таких как адаптивное торможение на шоссе или на длинных спусках. Это приводит к быстрому снижению эффективности торможения. Ретардеры Voith предлагают решение: постоянная гидродинамическая тормозная система обеспечивает надежное торможение без износа. Это защищает рабочие тормоза и обеспечивает их постоянную готовность. Неудивительно, что износостойкие тормоза в автобусах и грузовиках являются законодательными требованиями по всей Европе.

Свяжитесь с нашими экспертами

Ретардеры Voith – преимущества с первого взгляда

• Повышенная безопасность во всем диапазоне скоростей благодаря высокой эффективности тормозов-замедлителей и холодным рабочим тормозам
• Круиз-контроль на спуске — с помощью функции v-constant ретардер поддерживает постоянную скорость движения на спусках
• Более низкие эксплуатационные расходы — значительно более длительные периоды без использования рабочих тормозов приводят к меньшему количеству посещений ремонтной мастерской и снижению затрат на техническое обслуживание
• Небольшой вес – ретардеры Voith легкие, что позволяет оптимально использовать пределы нагрузки
• Более высокие транспортные возможности – благодаря более высоким и равномерным средним скоростям
• Низкий расход – более равномерная скорость и активный стиль вождения позволяют экономить топливо
• Не загрязняет окружающую среду – до 80 % меньше выбросов тормозной пыли

Отличительные особенности продукта: Муфта с турбозамедлителем VIAB

Пуск и торможение без износа — с муфтой с турбозамедлителем VIAB

Чем тяжелее грузовик и неровнее рельеф, тем больше нагрузка на сцепление и тормоза. Решение: с помощью неизнашиваемой встроенной системы ускорения и торможения VIAB даже большегрузные грузовики могут мощно трогаться с места, маневрировать с точностью до миллиметра и безопасно тормозить — неоднократно и без износа. Это приводит к значительно более длительному периоду бездействия фрикционной муфты и рабочих тормозов, что обеспечивает большую безопасность и комфорт при езде. Безызносный пуск и торможение — два в одном.

Муфта турборетардера VIAB – преимущества с первого взгляда

• Высокий уровень комфорта благодаря чувствительному гидродинамическому троганию с места и маневрированию – даже при большом общем весе
• Максимальная тяговая мощность во всем диапазоне скоростей
• Полный крутящий момент двигателя на низких скоростях до предела тяги
• Стабильная температура даже в условиях высокой нагрузки по сравнению с обычными гидротрансформаторами
• Встроенный мощный первичный тормоз-замедлитель обеспечивает максимальную эффективность торможения даже при низкой скорости движения
• Функция ретардера даже на задней передаче

Легкая транспортировка тяжелых грузов

Статор, перевезенный для нас на большегрузном грузовике через Германию с нашего завода в Хайденхайме на гидроэлектростанцию ​​в Тёгинг-ам-Инн, имел гигантскую ширину 8,2 метра и весил 105 метрических тонн. Благодаря сцеплению Turbo Retarder Clutch VIAB водитель транспортной компании TSB мог уверенно трогаться с места, маневрировать с точностью до миллиметра и всегда безопасно тормозить.

Прочитайте больше

Ассортимент ретардеров Voith – правильное решение для каждого автомобиля

Совместно с производителями автомобилей, такими как Mercedes-Benz, Volvo, Renault, MAN и многими другими, мы разрабатываем индивидуальные решения для ретардеров.

Маслозамедлители

При использовании подачи масла, независимой от трансмиссионной жидкости, масло в маслозамедлителях Voith может выдерживать максимально допустимые рабочие температуры. Энергия торможения передается через теплообменник в контур охлаждения автомобиля, где эффективно рассеивается.

Гидрозамедлитель

Акватардер Voith обеспечивает торможение с использованием охлаждающей жидкости двигателя. Это означает, что нет дополнительной рабочей среды, дополнительной замены масла и регулировочных работ.

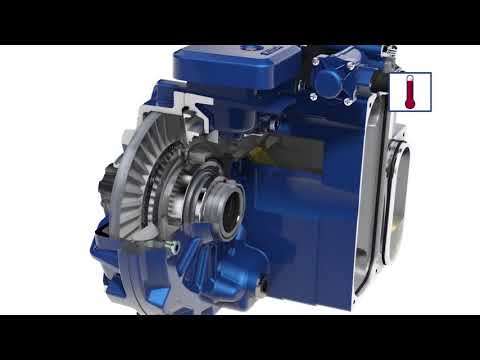

Гидродинамическое торможение – устройство и работа замедлителя

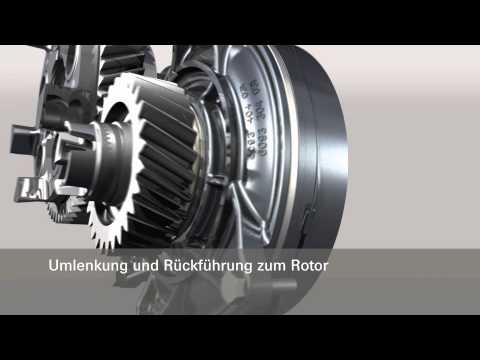

Принцип работы ретардера Voith

Гидродинамическое торможение – конструкция и работа замедлителя

• Гидродинамика делает возможным торможение без износа.
• Величина тормозного момента зависит от уровня заполнения и скорости.
• Ретардер идеально интегрирован в систему управления торможением автомобиля.
• Энергия торможения преобразуется в тепло и рассеивается через систему охлаждения автомобиля.

Первичные и вторичные замедлители – разные монтажные положения в трансмиссии

Рядные и автономные ретардеры – вопрос трансмиссии

Встроенный ретардер

Вторичные замедлители можно разделить на встроенные и автономные замедлители. Ретардеры могут быть прикреплены к коробке передач или установлены в трансмиссии. Они напрямую связаны с карданным валом автомобиля.

Автономный замедлитель

Автономные ретардеры соединены с карданным валом посредством встроенной в коробку передач высшей передачи. Из-за передаточного отношения автономные ретардеры легче и имеют более компактную конструкцию, чем встроенные ретардеры, обеспечивая при этом такие же характеристики торможения.
