Тормоза 2110: Тормозная система ВАЗ 2110, 2111, 2112

Содержание

тугая или мягкая педаль — диагностика и ремонт

Тормозная система является неотъемлемой частью безопасности любого автомобиля. Если вдруг педаль тормоза стала твердой или чересчур мягкой, то это уже повод задуматься над необходимостью тщательного техосмотра.

О качестве функционирования тормозной системы чаще всего говорят те ее внешние элементы, с которыми взаимодействует водитель во время езды. Именно свободный ход педали тормоза, достаточно удобный для его ноги, обеспечивает хорошее управление автомобилем. В целом, бывает твердая педаль тормоза, мягкая или средняя. Причин для каждой есть несколько.

Слишком жесткая педаль тормоза не всегда является таковой по ряду стандартных и привычных причин. Проблема может заключаться и в особенностях конкретной модели. Иногда случаются ситуации, когда твердая педаль тормоза является банальной особенностью определенного производителя. Тот же большой ход педали тормоза также свойственный некоторым его типам. Когда не возвращается педаль тормоза это огромная проблема.

Если педаль тормоза дубовая, то есть довольно туго нажимается, то здесь есть два варианта – либо навестить автосервис, либо попытаться решить проблему собственноручно, что представляет собой немалый риск. В общем, здесь нужно немедленное решение, так как езда с ней очень опасна не только для самого водителя, но и для окружающих.

Существует восемь наиболее распространенных причин:



Все вышеперечисленное в первую очередь свидетельствует о том, что только в случае плохого ухода за автомобилем появляются самые разные неприятные ситуации. К примеру, необходимо регулярно проверять, насколько хорошо выполняет свою работу вакуумный усилитель.

Для проведения такой диагностики существует ряд способов:

  • Первый способ заключается в том, чтобы включить двигатель и дать ему поработать до полной разрядки системы. Если после этого педаль тормоза дубовая, то проблема заключается в шланге или усилителе. Потом следует остановить работу мотора, дать ему постоять несколько минут, а потом вновь проверить работу системы и проследить за этим процессом от “А” до “Я”.
    Если после такой процедуры системе торможения явно не хватает “легкости” во время ее отклика, то виноват, скорее всего, клапан усилителя;
  • Второй же способ заключается в нажимании при неработающем двигателе, с целью снять нагнетание и полностью разрядить систему тормозов. Потом нужно включить мотор, не отпуская педаль. Когда усилитель находится в полноценном рабочем состоянии, то все хорошо. В противном случае следует проверить работоспособность его деталей.

Почему педаль мягкая

Из-за определенных неполадок неисправной может оказаться также и лягушка педали тормоза. Такая неприятность может идти «в полном комплекте» вместе с иными сопутствующими. Очень часто мягкая педаль тормоза является прямой причиной значительного ухудшения контроля над автомобилем.

Мягкая педаль тормоза может являться простой особенностью модели. Причиной неисправностей может являться попадание воздуха в соответственную систему. Исправляется все путем прокачивания самого тормоза, чтобы обезопасить его от возможных неполадок.

В свою очередь, воздух может попасть в систему многими путями, и если появляются проблемы с ней, то, скорее всего, виноват именно он. Трубопровод вполне может потерять герметизацию или даже лопнуть в таком случае. Из-за поломки главного цилиндра, в котором начинает закипать тормозная жидкость, также возникают соответственные неполадки. Сопутствующей поломкой нередко является заклинивание поршня. Желательно провести диагностику цилиндров и проверить тормозную жидкость. Довольно неплохо было бы также провести полную проверку работоспособности машины, чтобы определить наличие скрытых проблем, если таковые имеются.

Видео “Признаки и неисправности вакуумного усилителя тормозной системы”

На записи показано, как на автомобиле марки ВАЗ-2109 заменить вакуумный усилитель.

Сегодня разберемся в причине того, что педаль тормоза стала твердая или напротив очень мягкая. Автопроизводители предусматривают такое поведение педали, когда нажимая на нее не возникает не провалов, не вибраций, и для включения в работу тормозной системы не требуется прикладывать к педали больших усилий.

Однако, случаются моменты, когда ее поведение при нажатии вызывает беспокойство. Либо , либо наоборот, становится чрезмерно тугой. Оба эти варианта недопустимы и говорят о технических неполадках тормозной системы.

Прежде чем ремонтировать

, необходимо понять, что именно нуждается в ремонте или замене. Ниже разберем наиболее вероятные причины неисправностей и возможные варианты их устранения.

Педаль тормоза стала твердой?

За создание необходимого давления в тормозной системе отвечает вакуумный усилитель, соответственно, при неправильной его работе водитель попросту не может продавить педаль:

  • Засорен фильтр воздуха вакуумного усилителя. Решение – смена фильтрующего элемента;
  • Заклинило корпус клапана в «вакуумнике». Придется в сборе;
  • Повреждение диафрагмы усилителя, здесь так же ничего не поделаешь, придется менять;
  • Неисправность наконечника. Опять таки замена;
  • Неправильная работа обратного клапана . Решается его заменой;
  • Нарушение герметичности системы. Разгерметизация может произойти из-за повреждения шланга, соединяющего впускной коллектор и «вакуумник», ослабевания хомутов. В худшем случае решается заменой шланга, в лучшем – подтяжкой хомутов;
  • Разбухание уплотнительных колец в одном или нескольких рабочих цилиндрах. Это случается из-за использования низкокачественной тормозной жидкости, либо попадания на кольца горюче-смазочных материалов. Переборкой рабочих цилиндров сейчас уже вряд ли кто себя обременяет, проще их просто заменить вместе с тормозной жидкостью.

{banner_content}

Диагностика вакуумного усилителя

Зачастую признаком разгерметизации служит неустойчивая работа двигателя (троение). Это случается из-за воздуха, попадающего во впускной коллектор. Он резко обедняет поступающую в цилиндры воздушно-топливную смесь. Если на заведенном автомобиле педаль не продавливается, в первую очередь следует проверить надежность соединений .

Кроме того при разгерметизации системы на работающем двигателе слышно характерное шипение из вакуумного усилителя.

Для конкретизации неисправности следует выключить мотор и подождать несколько минут, не нажимая на педаль. Если по истечении этого времени педаль осталась жесткой, вероятней всего причина в поломке обратного клапана.

Правильную работу вакуумного усилителя диагностировать очень просто . Для этого, не заводя автомобиль, следует «прокачать» педаль, затем, продолжая ее удерживать, запустить мотор. Если «вакуумник» исправен, педаль уйдет вниз.

Педаль тормоза проваливается

Существует несколько вероятных причин повышенной мягкости педали и самой распространенная — проникновение воздуха в тормозную систему. Воздух может попасть из-за недостаточного уровня тормозной жидкости. Для удаления воздуха необходимо правильно прокачать тормоза.

Мягкость педали также бывает обусловлена неисправностями главного или рабочих тормозных цилиндров, например, вследствие закипания тормозной жидкости или переклинивания поршней.

Независимо от того педаль тормоза стала твердая или мягкая, это должно сразу встревожить любого водителя, продолжать движение на таком автомобиле, означает подвергать опасности не только себя, но и окружающих. И если устранить поломку на месте не представляется возможным, будет правильным обратиться в ближайший автосервис.

Без тормозов, как известно, ни в жизни, ни на автомобиле далеко не уедешь, поскольку, кроме разгона нужно еще и вовремя остановиться, предотвратить столкновение с препятствием и т.д.

Рассмотрим, как устроена тормозная система ВАЗ 2110, какие неисправности наиболее распространены, и какие возможны доработки для того, чтобы улучшить устройство тормозов.

Схема гидропривода тормозов

Устройство

На машине установлены и, в основном, надежно действуют гидравлические тормоза. Они двухконтурные, имеют диагональное распределение. То есть, если вдруг подвела одна часть, то возможно торможение другим контуром. Ради безопасности, тормоза ВАЗ 2110 срабатывают по диагонали, один контур – это правое переднее и левое заднее колеса, другой – также по диагонали.

Такое устройство позволяет качественно (без заноса и других неприятностей) затормозить даже в случае неисправности, если пропали тормоза в одном из контуров.

Рассмотрим устройство тормозной системы. В гидропривод входят вакуумный усилитель, а также двухконтурный регулятор, создающий давление в задних тормозах.

Устройство тормозного суппорта изложено в данной статье:

Кроме того, гидропривод оснащен трубопроводами, разделенными на два контура, шлангами и тормозными механизмами, обеспечивающими торможение передних и задних механизмов.

Приводит в действие гидропривод педаль, находящаяся в салоне (средняя). Вот главные составляющие гидропривода:

  1. Вакуумный усилитель. Он сконструирован таким образом, что создает давление на поршень главного цилиндра, и таким образом вызывает торможение;

    Вакумный усилитель тормозов

  2. Привод регулятора давления. Именно через него к задним механизмам тормозов поступает рабочая тормозная жидкость;

    Привод регулятора давления тормозов

  3. Сам регулятор давления. Уже по названию понятно, что данное устройство отвечает за силу давления, его уменьшение или усиление. Делает он это в зависимости от того, насколько нагружена задняя ось машины;

    Регулятор давления

  4. Главный цилиндр с поршнями, оснащенный бачком. Заливная горловина бачка оснащена датчиком аварийного уровня ТЖ;

    Главный тормозной цилиндр

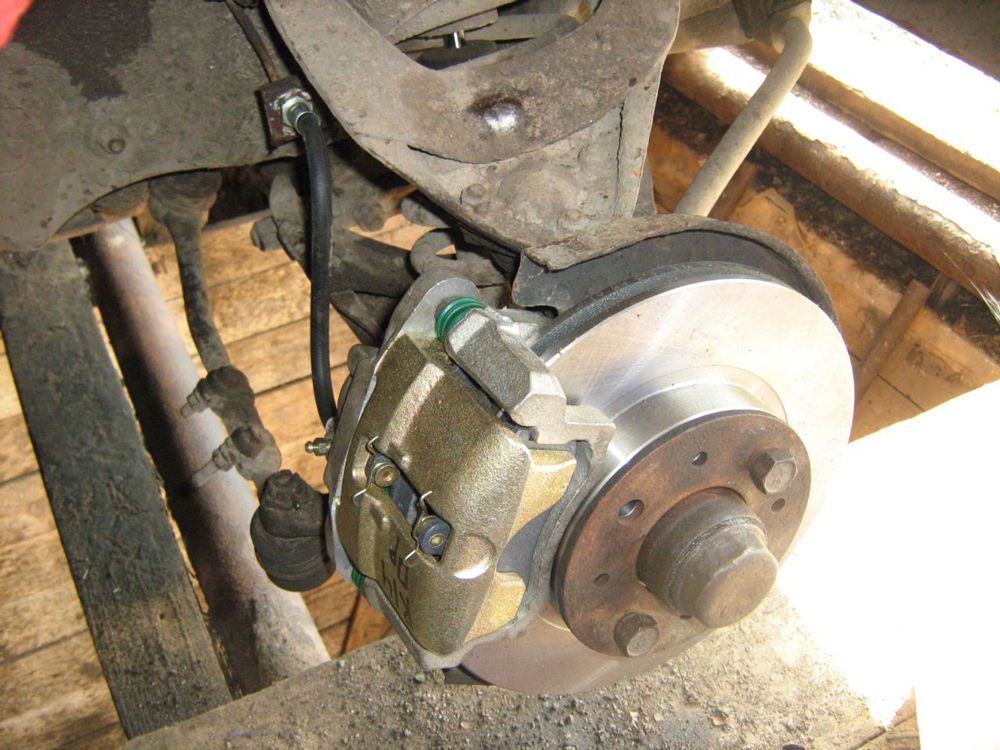

  5. Тормозной механизм для переднего колеса. Его главные детали – диск, колодки и колесные цилиндры. В механизме также предусмотрен сигнализатор для предупреждения полного износа и неисправности накладок;

    Тормозной механизм переднего колеса

  6. Тормозной механизм для заднего колеса. В отличие от передних, дисковых тормозных механизмов задние – барабанные. Такова заводская комплектация. Однако многие автовладельцы считают, что их устройство не обеспечивает качественное торможение, и меняют их на дисковые.

Тормоза требуют к себе внимания. Не дожидаясь, когда загорится контрольная лампочка, сигнализирующая о критичном уровне ТЖ или износе накладок, а тем более, не доводя до того, чтобы тормоза вообще пропали, нужно проводить профилактические проверки.

Особое внимание – всем соединениям и шлангам, поскольку «убежавшая» тормозная жидкость не даст возможности произвести торможение, а отсюда и до трагедии недалеко.

Тревожные сигналы

Следующие симптомы, достаточно небезопасны, обратите внимание:

  1. Если тормоза совсем пропали, то однозначно – дальше ехать нельзя, даже до СТО! Если самостоятельный ремонт на месте не по силам, или попросту невозможен, нужно вызывать эвакуатор;
  2. При торможении идет сильная вибрация, особенно ощущаемая в рулевой колонке. Нажимаешь на педаль, и просто тяжело удержать руль в руках. Причин вибрации может быть несколько:
    Многие утверждают, что вибрация может возникать из-за того, что стоят невентилируемые диски. Их устройство таково, что они очень не любят, когда торможение происходит в дождь, а то и прямо в луже. Здесь никакой ремонт не поможет – нужна замена дисков на вентилируемые;
    Также возможна вибрация при неисправности в задних барабанах. Если при осмотре обнаружите на рабочей поверхности темные пятна, то это свидетельствует о неравномерном износе. При этом вибрация обычно очень сильная. Таким барабанам нужен срочный ремонт, а возможно – и замена на дисковые тормозные механизмы;

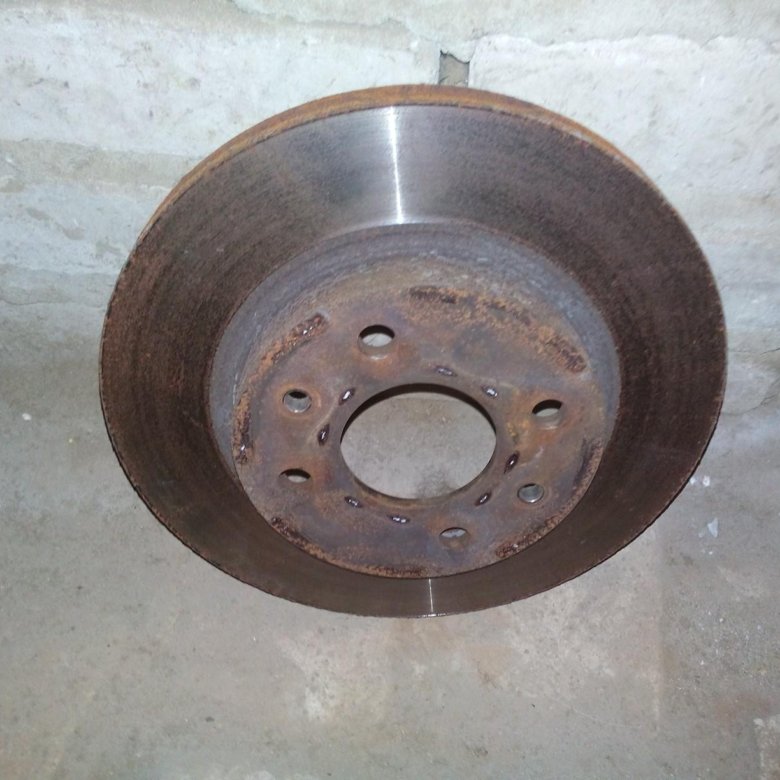

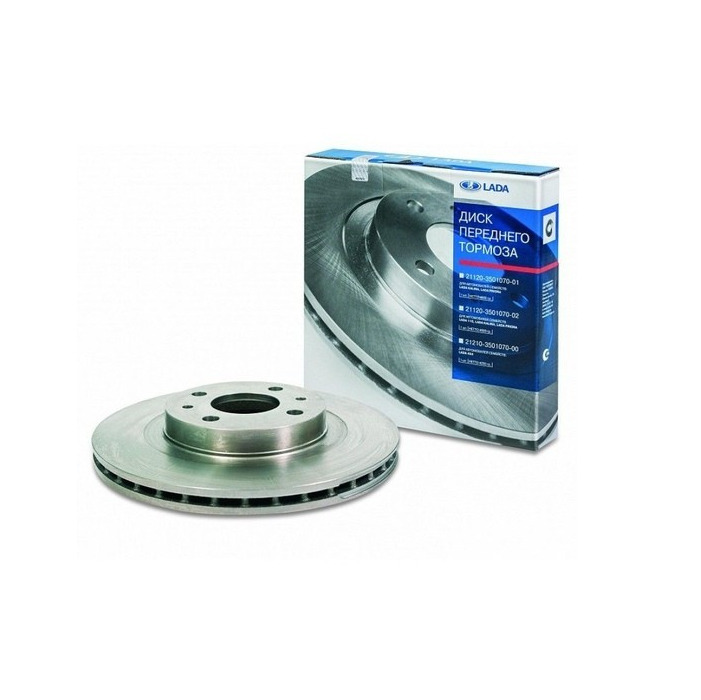

    Проверьте передние тормозные диски на предмет деформации. При этом тоже наблюдается вибрация.
  3. Педаль тормоза слишком тугая. Причин тому может также быть несколько:
    Засор воздушного фильтра для вакуумного усилителя может повлиять на то, что педаль стала тугая;
    Проверьте сам вакуумный усилитель. Его возможные неисправности – разрушение диафрагмы, наконечника, заедание обратного клапана, повреждение шланга, соединяющего впускной коллектор с усилителем. Во всех этих случаях может наблюдаться синдром тугой педали, и нужен ремонт любой неисправности из указанных;
    Также педаль может становиться более тугой по мере износа накладок, проверьте их тоже.
  4. Шипит при нажатии на тормоз. Если шипит именно в момент нажатия на педаль – нужно срочно проверить вакуумный усилитель, а затем решить что ему нужно – ремонт или замена. А вот если шипит тогда, когда отпускаете тормоз, то это явление из разряда обычных. Если, конечно, шипит не слишком явно.

Поможет с самостоятельной заменой задних тормозных колодок данный материал:

Доработка

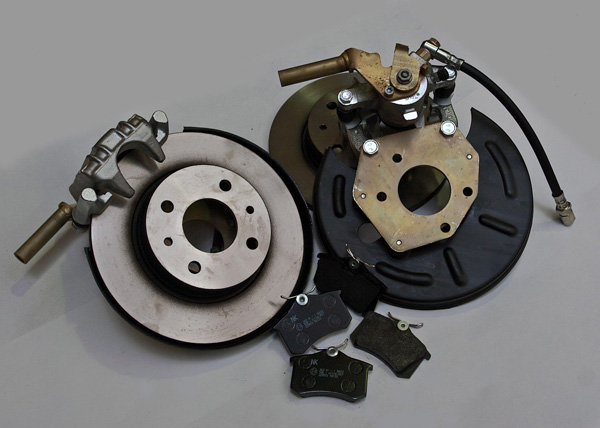

Многие, считая, что тормоза плохие, и ремонт им не помогает, решаются на существенные переделки и тюнинг. Например, тюнинг тормозной системы ВАЗ 2110 может включать в себя замену задних барабанных механизмов на дисковые.

Здесь особенно важно знать, что торможение задних колес должно быть более мягким и наступать чуть позже, чем передних для предотвращения заноса.

Еще одна возможная идея для тюнинга – замена вакуумного усилителя а также . Вместо штатных устанавливают от Лады Приоры. Это обычно помогает прежде всего в том, что не ощущается вибрация, а педаль работает с оптимальным усилием.

И не забывайте – после каждого вмешательства в работу тормозов нужна их прокачка.

Подробнее о замене вакуумного усилителя тормозов можно прочитать в данном материале:

Доброго времени суток, уважаемые автолюбители! Продолжим наши исследования наиболее типичных неисправностей тормозной системы автомобиля. Такой элемент управления тормозами, как педаль тормоза, имеет несколько состояний своего положения.

Первое, которое и должно быть – штатное, когда нажатие на педаль осуществляется без ощутимых изменений, без провалов, рывков, без приложения особых усилий и т.д. Следующие два состояния положения педали – неприятные для водителя, и вызывающие определенное беспокойство.

Речь идёт о том, когда у вас становится тугая педаль тормоза или наоборот, слишком мягкие тормоза. При данном положении дел, когда педаль тормоза перестаёт работать в штатном, привычном для нас режиме, беспокойство водителя обосновано. Значит, возникли какие-либо неисправности, и требуется . Не откладывая.

Почему у вас тугая педаль тормоза

Причин того, что педаль тормоза вдруг стала тугой, может быть несколько, и не обязательно они могут быть традиционными и характерными для всех типов и моделей тормозов. Тем не менее, рассмотрим основные, наиболее характерные причины, и методы их устранения.

В большинстве неисправностей, из-за которых становится мягкая педаль тормоза, «виноваты»: либо вакуумный усилитель, либо .

Итак, увеличение усилия при нажатии на педаль тормоза, происходит из-за:

  • произошло засорение воздушного фильтра вакуумного усилителя. В этом случае необходимо заменить воздушный фильтр;
  • заедает корпус клапана в вакуумном усилителе. Выход – замена вакуумного усилителя;
  • разрушена диафрагма вакуумного усилителя. Менять вакуумный усилитель;
  • неисправен наконечник вакуумного усилителя – необходима замена наконечника;
  • заедает или не срабатывает обратный клапан в вакуумном усилителе, требуется замена обратного клапана;
  • обратный клапан вакуумного усилителя неисправен (негерметичен), что позволяет в полость вакуумного усилителя попадать топливу. Нужно менять вакуумный усилитель в сборе с обратным клапаном;
  • поврежден шланг, соединяющий вакуумный усилитель с впускным коллектором, лидо ослаблено крепление шланга на штуцере. Меняем шланг, или подтягиваем хомут крепления. Подробнее о шланге вакуумного усилителя тормозов. За его состоянием нужно следить систематически. Особенно в холодное время года. Пока шланг не разогрет, он остаётся достаточно жёстким и тормоза работают нормально. После непродолжительной работы двигателя шланг нагревается, становится эластичнее, и если вы не заметили его расслоения, например, то снижается его пропускная способность. Может возникнуть проблема с педалью тормоза.
  • в рабочих (колесных) цилиндрах разбухли уплотнительные кольца. Это может произойти из-за попадания в них горюче-смазочных материалов, либо использования некачественно тормозной жидкости. Ремонт рабочих тормозных цилиндров, замена тормозной жидкости на рекомендованную производителем.

Пара способов проверки работоспособности вакуумного усилителя

Запустите двигатель. В системе создаётся разряжение. Теперь нажмите на тормоз. Жёсткая педаль тормоза означает неисправность усилителя или шланга. Заглушив двигатель, подождите около 5-ти минут, не нажимая на тормоз.

Конкретизируем неисправность. Нажмите на педаль. Если педаль по-прежнему остаётся жесткой, то, скорее всего, неисправен клапан вакуумного усилителя.

Ещё один тест. При выключенном двигателе, несколько раз нажмите на педаль тормоза для снятия разряжения в тормозной системе. Не отпуская педаль тормоза, запустите двигатель. Если педаль слегка опуститься вниз, то с усилителем всё в порядке.

Почему у меня мягкие тормоза

Мягкая педаль тормоза может свидетельствовать о нескольких неисправностях. Вернее, есть несколько причин того, что педаль тормоза, вдруг стала мягкой. Этот эффект ещё можно назвать: .

Мягкие тормоза имеют традиционные причины:

  • « » тормозной системы. Естественно, требуется удаление воздуха, т.е. . Причиной «завоздушивания» может быть: разгерметизация системы или низкий в расширительном бачке;
  • неисправность главного тормозного цилиндра:
  • неисправность рабочего цилиндра, например, в результате заклинивания поршня или закипания тормозной жидкости. Необходим ремонт тормозных цилиндров, или новой.

Успехов вам при проведении правильной диагностики и своевременного обслуживания тормозной системы автомобиля. Как-никак, а тормоза – это наша с вами безопасность.

Бесперебойное функционирование тормозной системы автомобиля (ТС) — залог безопасности водителя и окружающих его на дороге людей. Любое внештатное поведение тормоза (основного или стояночного) является поводом для немедленного ремонта. Ремонтировать ТС желательно в автосервисе, поскольку только опытные «профи» могут с точностью сказать, что случилось с ней на самом деле. Ведь причины одной и той же неполадки у разных автомобилей бывают абсолютно различными.

Примером является ситуация, когда педаль тормоза стала твердой настолько, что приходится прилагать излишние усилия, чтобы сдвинуть её с места и осуществить торможение.

Такая неисправность является не менее опасной, чем ослабление педали, в результате которого она проваливается. Ведь и то и другое делает автомобиль практически неуправляемым в экстремальной обстановке на трассе. ТС — сложное устройство, и неудовлетворительная её работа может быть вызвана разными причинами, ниже приводятся наиболее распространённые из них:

  • неисправности вакуумного усилителя;
  • разбухание колец;
  • повреждение педали.

Неисправности «вакуумника».

Вакуумный усилитель тормозов (ВУТ), или попросту «вакуумник», создаёт в ТС автомобиля необходимое для их правильной работы давление.

Если усилитель работает плохо, педаль просто-напросто не продавливается. Поскольку вакуумный усилитель — достаточно сложная деталь, состоящая из множества компонентов, неисправность любого из них может привести к данной ситуации. А так как поломка составляющей усилителя, как правило, требует её замены, правильная диагностика поможет сэкономить автовладельцу не только время, но и средства.

Если фильтрующий элемент «вакуумника» засорился, достаточно заменить лишь его, чтобы усилитель вновь стал функционировать нормально. Это касается и повреждённой диафрагмы вакуумного усилителя, и неполадок с наконечником или обратным клапаном. Достаточно заменить один повреждённый компонент, и ТС опять будет действовать как новая. Важно точно диагностировать, что именно следует поменять.

Иногда никаких серьёзных замен и вовсе не требуется. Например в ситуации, когда ТС разгерметизировалась. Герметизация может быть нарушена в двух случаях: либо повреждён шланг между «вакуумником» и впускным коллектором, либо ослабли хомуты. И если в первом случае замена шланга всё же необходима, то во втором хомуты достаточно подтянуть. Это могут сделать и в автосервисе, однако владелец машины вполне способен справиться с такой неполадкой самостоятельно.

Но бывает, что непригодность только одного компонента полностью приводит в негодность ВУТ. С наибольшей вероятностью это происходит в ситуации, когда на неисправности ТС долго не обращают внимания. В результате сильно повреждённый клапан перемещается в такое положение, что выводит из строя «вакуумник» целиком. Примером может служить повреждение, когда клапан заклинивает в усилителе, и последний приходится менять полностью. Это один из наиболее дорогих видов ремонта ТС.

Разбухание колец в цилиндрах.

Состояние тормозов во многом зависит от того, какая тормозная жидкость используется во время работы. Если она является продуктом хорошо зарекомендовавшей себя компании, ТС редко бывает повреждена или выведена из строя. Но если жидкость низкого качества, один или несколько цилиндров могут плохо функционировать из-за того, что на них разбухают уплотнительные кольца. То же самое происходит, когда на кольцо попадает горюче-смазочный материал.

Раньше, особенно в эпоху советского автомобилестроения, автовладельцу рано или поздно приходилось перебирать рабочие цилиндры. Такое занятие было долгим и обременительным даже для профессионалов. Но теперь едва ли кто-то будет делать это при неисправности ТС. С точки зрения экономии времени гораздо легче поменять их, а заодно и тормозную жидкость. Однако можно избежать лишних финансовых затрат, если с самого начала использовать высококачественную, пусть и дорогую жидкость, так как расходы на ремонт всегда выше.

Повреждения педали.

Иногда причиной повреждения ТС является неисправность самой педали тормоза. Дефекты бывают различными, но все они связаны исключительно с механическими поломками. Изредка у тормозных педалей ломаются или разъединяются рычаги. Безошибочный признак такого повреждения — характерный звук, раздающийся с нажатием педали. Иногда поломка педали вызвана совсем уж простой причиной — попавшим под неё инородным телом или загнутым краем коврика.

Методы самостоятельной диагностики.

Определить разгерметизацию ТС можно сразу, если двигатель работает неустойчиво — «троит». Это вызвано проникновением воздуха внутрь впускного коллектора. Попадающая в цилиндр воздушно-топливная смесь при таком сбое резко обедняется. Признаком неисправности вакуумного усилителя также служит издаваемый им шипящий звук. Чтобы конкретизировать поломку, следует нажать на педаль через несколько минут после выключения двигателя. Если жёсткость педали при этом не исчезла, то, скорее всего, сломался обратный клапан.

При исправном вакуумном усилителе «прокачанная» без запуска мотора педаль с началом работы двигателя уходит вниз.

Личный опыт автовладельцев.

Алексей:

«Я водитель с небольшим стажем, поэтому самостоятельно определить причину твердости педали мне было очень трудно. Я даже не мог разобраться, как снять ту или иную деталь, чтобы диагностировать конкретные неполадки. В конце концов, я отогнал свою Ауди А6 на станцию технического обслуживания. Работающие там мастера определили характер повреждения даже не снимая агрегаты. Правильная диагностика помогла мне заметно сэкономить на ремонте».

Иван:

«Когда у моего ВАЗ 2114 сломался усилитель, я удостоверился в его неисправности простым способом. Для этого снимается шланг, а усилитель глушится. Присутствие разряжения при запуске двигателя говорит о том, что «вакуумник» неисправен».

Роман:

«Вакуумный усилитель и цилиндры диагностировать очень сложно. Наилучшую диагностику ТС могут обеспечить лишь те автосервисы, где есть манометры».

Видео.

Тормозная система ВАЗ 2110.(2112). Ремонт и особенности

Содержание

  1. Схема гидропривода тормозов
  2. Вакуумный усилитель
  3. Привод регулятора давления
  4. Регулятор давления
  5. Главный цилиндр с бачком
  6. Тормозной механизм переднего колеса
  7. Тормозной механизм заднего колеса
  8. Колесный цилиндр
  9. Привод стояночной тормозной системы
  10. Рекомендуем посмотреть:

Схема гидропривода тормозов

1 – тормозной механизм переднего колеса;
2 – трубопровод контура «левый передний–правый задний тормоза»;
3 – главный цилиндр гидропривода тормозов;
4 – трубопровод контура «правый передний–левый задний тормоза»;
5 – бачок главного цилиндра;
6 – вакуумный усилитель;
7 – тормозной механизм заднего колеса;
8 – упругий рычаг привода регулятора давления;
9 – регулятор давления;
10 – рычаг привода регулятора давления;
11 – педаль тормоза;
А – гибкий шланг переднего тормоза;
В – гибкий шланг заднего тормоза

На автомобиле применена рабочая тормозная система с диагональным разделением контуров, что обеспечивает высокую активную безопасность автомобиля. Один контур гидропривода обеспечивает работу правого переднего и левого заднего тормозных механизмов, другой – левого переднего и правого заднего.

При отказе одного из контуров рабочей тормозной системы используется второй контур, обеспечивающий остановку автомобиля с достаточной эффективностью.

В гидравлический привод включены вакуумный усилитель 6 и двухконтурный регулятор 9 давления задних тормозов.

Стояночная тормозная система имеет привод на тормозные механизмы задних колес.

Вакуумный усилитель


1 – корпус вакуумного усилителя;
2 – чашка корпуса усилителя;
3 – шток;
4 – регулировочный болт;
5 – уплотнитель штока;
6 – уплотнительное кольцо фланца главного цилиндра;
7 – возвратная пружина диафрагмы;
8 – шпилька усилителя;
9 – фланец крепления наконечника;
10 – клапан;
11 – наконечник шланга;
12 – диафрагма;
13 – крышка корпуса усилителя;
14 – уплотнительный чехол;
15 – поршень;
16 – защитный чехол корпуса клапана;
17 – воздушный фильтр;
18 – толкатель;
19 – возвратная пружина толкателя;
20 – пружина клапана;
21 – клапан;
22 – втулка корпуса клапана;
23 – буфер штока;
24 – корпус клапана;
А – вакуумная камера;
В – атмосферная камера;
С, D – каналы

Резиновая диафрагма 12 вместе с корпусом 24 клапана делят полость вакуумного усилителя на две камеры: вакуумную А и атмосферную В. Камера А соединяется с впускной трубой двигателя через обратный клапан наконечника 11 и шланг.

Корпус 24 клапана пластмассовый. На выходе из крышки он уплотняется гофрированным защитным чехлом 16. В корпусе клапана размещен шток 3 привода главного цилиндра с опорной втулкой, буфер 23 штока, поршень 15 корпуса клапана, клапан 21 в сборе, возвратные пружины 19 и 20 толкателя и клапана, воздушный фильтр 17, толкатель 18.

При нажатии на педаль перемещается толкатель 18, поршень 15, а вслед за ними и клапан 21 до упора в седло корпуса клапана. При этом камеры А и В разобщаются. При дальнейшем перемещении поршня его седло отходит от клапана и через образовавшийся зазор камера В соединяется с атмосферой. Воздух, поступивший через фильтр 17, зазор между поршнем и клапаном и канал D, создает давление на диафрагму 12. За счет разности давления в камерах А и В корпус клапана перемещается вместе со штоком 3, который действует на поршень главного цилиндра.

При отпущенной педали клапан 21 отходит от седла корпуса и через образовавшийся зазор и канал С камеры А и В сообщаются между собой.

Привод регулятора давления


1 – регулятор давления;
2, 16 – болты крепления регулятора давления;
3 – кронштейн рычага привода регулятора давления;
4 – штифт;
5 – рычаг привода регулятора давления;
6 – ось рычага привода регулятора давления;
7 – пружина рычага;
8 – кронштейн кузова;
9 – кронштейн крепления регулятора давления;
10 – упругий рычаг привода регулятора давления;
11 – серьга;
12 – скоба серьги;
13 – шайба;
14 – стопорное кольцо;
15 – палец кронштейна;
А, В, С – отверстия

Регулятор давления


1 – корпус регулятора давления;
2 – поршень;
3 – защитный колпачок;
4, 8 – стопорные кольца;
5 – втулка поршня;
6 – пружина поршня;
7 – втулка корпуса;
9, 22 – опорные шайбы;
10 – уплотнительные кольца толкателя;
11 – опорная тарелка;
12 – пружина втулки толкателя;
13 – кольцо уплотнительное седла клапана;
14 – седло клапана;
15 – уплотнительная прокладка;
16 – пробка;
17 – пружина клапана;
18 – клапан;
19 – втулка толкателя;
20 – толкатель;
21 – уплотнитель головки поршня;
23 – уплотнитель штока поршня;
24 – заглушка;
А, D – камеры, соединенные с главным цилиндром;
В, С – камеры, соединенные с колесными цилиндрами задних тормозов;
К, М, Н – зазоры

Регулятор давления регулирует давление в гидравлическом приводе тормозных механизмов задних колес в зависимости от нагрузки на заднюю ось автомобиля. Он включен в оба контура тормозной системы и через него тормозная жидкость поступает к обоим задним тормозным механизмам.

Регулятор давления 1 (рис. Привод регулятора давления) крепится к кронштейну 9 двумя болтами 2 и 16. При этом передний болт 2 одновременно крепит вильчатый кронштейн 3 рычага 5 привода регулятора давления. На пальце этого кронштейна шарнирно штифтом 4 крепится двухплечий рычаг 5. Его верхнее плечо связано с упругим рычагом 10, другой конец которого через серьгу 11 шарнирно соединяется с кронштейном рычага задней подвески.

Кронштейн 3 вместе с рычагом 5 за счет овальных отверстий под болт крепления можно перемещать относительно регулятора давления. Этим самым регулируется усилие, с которым рычаг 5 действует на поршень регулятора (см. подраздел 6.4.2). В регуляторе имеется четыре камеры: А и D (рис. Регулятор давления) соединяются с главным цилиндром, В – с левым, а С – с правым колесными цилиндрами задних тормозов.

В исходном положении педали тормоза поршень 2 (см. рис. Регулятор давления) поджат рычагом 5 (см. рис. Привод регулятора давления) через пластинчатую пружину 7 к толкателю 20 (см. рис. Регулятор давления), который под этим усилием поджимается к седлу 14 клапана 18. При этом клапан 18 отжимается от седла и образуется зазор Н, а также зазор К между головкой поршня и уплотнителем 21. Через эти зазоры камеры А и D сообщаются с камерами В и С.

При нажатии на педаль тормоза жидкость через зазоры К и Н и камеры В и С поступает в колесные цилиндры тормозных механизмов. При увеличении давления жидкости возрастает усилие на поршне, стремящееся выдвинуть его из корпуса. Когда усилие от давления жидкости превысит усилие от упругого рычага, поршень начинает выдвигаться из корпуса, а вслед за ним перемещается под действием пружин 12 и 17 толкатель 20 вместе с втулкой 19 и кольцами 10. При этом зазор М увеличивается, а зазоры Н и К уменьшаются. Когда зазор Н выберется полностью и клапан 18 изолирует камеру D от камеры С, толкатель 20 вместе с расположенными на нем деталями перестает перемещаться вслед за поршнем. Теперь давление в камере С будет изменяться в зависимости от давления в камере В. При дальнейшем увеличении усилия на педали тормоза давление в камерах D, В и А возрастает, поршень 2 продолжает выдвигаться из корпуса, а втулка 19 вместе с уплотнительными кольцами 10 и тарелкой 11 под усиливающимся давлением в камере В сдвигается в сторону пробки 16. При этом зазор М начинает уменьшаться. За счет уменьшения объема камеры С давление в ней, а значит, и в приводе тормоза нарастает и практически будет равно давлению в камере В. Когда зазор К станет равен нулю, давление в камере В, а значит, и в камере С будет расти в меньшей степени, чем давление в камере А за счет дросселирования жидкости между головкой поршня и уплотнителем 21. Зависимость между давлением в камерах В и А определяется отношением разности площадей головки и штока поршня к площади головки.

При увеличении нагрузки автомобиля упругий рычаг 10 (см. рис. Привод регулятора давления) нагружается больше и усилие от рычага 5 на поршень увеличивается, то есть момент касания головки поршня и уплотнителя 21 (см. рис. Регулятор давления) достигается при большем давлении в главном тормозном цилиндре. Таким образом эффективность задних тормозов с увеличением нагрузки увеличивается.

При отказе контура тормозов «левый передний – правый задний тормоза» уплотнительные кольца 10, втулка 19 под давлением жидкости в камере В сместятся в сторону пробки 16 до упора тарелки 11 в седло 14. Давление в заднем тормозе будет регулироваться частью регулятора, которая включает в себя поршень 2 с уплотнителем 21 и втулкой 7. Работа этой части регулятора, при отказе названного контура, аналогична работе при исправной системе. Характер изменения давления на выходе регулятора такой же, как и при исправной системе.

При отказе контура тормозов «правый передний – левый задний тормоза» давлением тормозной жидкости толкатель 20 с втулкой 19, уплотнительными кольцами 10 смещается в сторону поршня, выдвигая его из корпуса. Зазор М увеличивается, а зазор Н уменьшается. Когда клапан 18 коснется седла 14, рост давления в камере С прекращается, то есть регулятор в этом случае работает как ограничитель давления. Однако достигаемая величина давления достаточна для надежной работы заднего тормоза.

В корпусе 1 выполнено отверстие, закрытое заглушкой 24. Течь жидкости из-под заглушки при ее выдавливании свидетельствует о негерметичности колец 10.

Главный цилиндр с бачком


1 – корпус главного цилиндра;
2 – уплотнительное кольцо низкого давления;
3 – поршень привода контура «левый передний–правый задний тормоза»;
4 – распорное кольцо;
5 – уплотнительное кольцо высокого давления;
6 – прижимная пружина уплотнительного кольца;
7 – тарелка пружины;
8 – возвратная пружина поршня;
9 – шайба;
10 – стопорный винт;
11 – поршень привода контура «правый передний–левый задний тормоза»;
12 – соединительная втулка;
13 – бачок;
14 – датчик аварийного уровня тормозной жидкости;
А – зазор

Главный цилиндр с последовательным расположением поршней. На корпусе главного цилиндра крепится бачок 13, в заливной горловине которого установлен датчик 14 аварийного уровня тормозной жидкости. Уплотнительные кольца 5 высокого давления и кольца заднего колесного цилиндра взаимозаменяемы.

Тормозной механизм переднего колеса


1 – тормозной диск;
2 – направляющая колодок;
3 – суппорт;
4 – тормозные колодки;
5 – цилиндр;
6 – поршень;
7 – сигнализатор износа колодок;
8 – уплотнительное кольцо;
9 – защитный чехол направляющего пальца;
10 – направляющий палец;
11 – защитный кожух



Тормозной механизм переднего колеса дисковый, с автоматической регулировкой зазора между колодками и диском, с плавающей скобой и сигнализатором износа тормозных колодок. Скоба образуется суппортом 3 и колесным цилиндром 5, которые стянуты болтами. Подвижная скоба крепится болтами к пальцам 10, которые установлены в отверстиях направляющей 2 колодок. В эти отверстия закладывается смазка, между пальцами и направляющей колодок установлены резиновые чехлы 9. К пазам направляющей поджаты пружинами тормозные колодки 4, из которых внутренняя имеет сигнализатор 7 износа накладок.

В полости цилиндра 5 установлен поршень 6 с уплотнительным кольцом 8. За счет упругости этого кольца поддерживается оптимальный зазор между колодками и диском.

Тормозной механизм заднего колеса


1 – гайка крепления ступицы;
2 – ступица колеса;
3 – нижняя стяжная пружина колодок;
4 – тормозная колодка;
5 – направляющая пружина;
6 – колесный цилиндр;
7 – верхняя стяжная пружина;
8 – разжимная планка;
9 – палец рычага привода стояночного тормоза;
10 – рычаг привода стояночного тормоза;
11 – щит тормозного механизма

Колесный цилиндр


1 – упор колодки;
2 – защитный колпачок;
3 – корпус цилиндра;
4 – поршень;
5 – уплотнитель;
6 – опорная тарелка;
7 – пружина;
8 – сухари;
9 – упорное кольцо;
10 – упорный винт;
11 – штуцер;
А – прорезь на упорном кольце

Тормозной механизм заднего колеса (рис. Тормозной механизм заднего колеса) барабанный, с автоматическим регулированием зазора между колодками и барабаном. Устройство автоматического регулирования зазора расположено в колесном цилиндре. Его основным элементом является разрезное упорное кольцо 9 (рис. Колесный цилиндр), установленное на поршне 4 между буртиком упорного винта 10 и двумя сухарями 8 с зазором 1,25–1,65 мм.

Упорные кольца 9 вставлены в цилиндр с натягом, обеспечивающим усилие сдвига кольца по зеркалу цилиндра не менее 343 Н (35 кгс), что превышает усилие на поршне от стяжных пружин 3 и 7 (см. рис. Тормозной механизм заднего колеса) тормозных колодок.

Когда из-за износа накладок зазор 1,25–1,65 мм полностью выбирается, буртик на упорном винте 10 (см. рис. Колесный цилиндр) прижимается к буртику кольца 9, вследствие чего упорное кольцо сдвигается вслед за поршнем на величину износа. С прекращением торможения поршни усилием стяжных пружин сдвигаются до упора сухарей в буртик упорного кольца. Таким образом автоматически поддерживается оптимальный зазор между колодками и барабаном.

Привод стояночной тормозной системы

Стояночная тормозная система с механическим приводом действует на тормозные механизмы задних колес. Привод стояночного тормоза состоит из рычага 2, регулировочной тяги 4, уравнителя 5, троса 8, рычага 10 (см. рис. Тормозной механизм заднего колеса) ручного привода колодок и разжимной планки 8.


1 – защитный колпачок;
2 – корпус датчика;
3 – основание датчика;
4 – уплотнительное кольцо;
5 – зажимное кольцо;
6 – отражатель;
7 – толкатель;
8 – втулка;
9 – поплавок;
10 – неподвижные контакты;
11 – подвижный контакт



Датчик аварийного уровня тормозной жидкости механического типа. Корпус 2 датчика с уплотнителем 4 и основание 3 с отражателем 6 поджимаются зажимным кольцом 5 к торцу горловины бачка.

Через отверстие основания проходит толкатель 7, соединенный с поплавком 9 при помощи втулки 8. На толкателе расположен подвижный контакт 11, а на корпусе датчика – неподвижные контакты 10. Полость контактов герметизируется защитным колпачком 1. При понижении уровня тормозной жидкости в бачке до предельно допустимого подвижный контакт опускается на неподвижные контакты и замыкает цепь лампы аварийной сигнализации на щитке приборов.

Общие сведения электрооборудования ВАЗ 2110, 2112, 21102

Рулевое управление ВАЗ 2110 (2112)

Устройство тормозной системы ВАЗ 2110, 2111, 2112 (десятка)

Схема гидропривода тормозов

1 – тормозной механизм переднего колеса;
2 – трубопровод контура «левый передний–правый задний тормоза»;
3 – главный цилиндр гидропривода тормозов;
4 – трубопровод контура «правый передний–левый задний тормоза»;
5 – бачок главного цилиндра;
6 – вакуумный усилитель;
7 – тормозной механизм заднего колеса;
8 – упругий рычаг привода регулятора давления;
9 – регулятор давления;
10 – рычаг привода регулятора давления;
11 – педаль тормоза;
А – гибкий шланг переднего тормоза;
В – гибкий шланг заднего тормоза

Рабочая тормозная система:
 –  передний тормозной механизм

Дисковый, с подвижным суппортом и автоматической регулировкой зазора между диском и колодками

 –  задний тормозной механизм

Барабанный, с самоустанавливающимися колодками и автоматической регулировкой зазора между колодками и барабаном

Тормозной привод

Гидравлический, двухконтурный, с диагональным разделением контуров, с вакуумным усилителем и регулятором давления

На автомобиле применена рабочая тормозная система с диагональным разделением контуров, что обеспечивает высокую активную безопасность автомобиля. Один контур гидропривода обеспечивает работу правого переднего и левого заднего тормозных механизмов, другой – левого переднего и правого заднего.

При отказе одного из контуров рабочей тормозной системы используется второй контур, обеспечивающий остановку автомобиля с достаточной эффективностью.

В гидравлический привод включены вакуумный усилитель 6 и двухконтурный регулятор 9 давления задних тормозов.

Стояночная тормозная система имеет привод на тормозные механизмы задних колес.

Вакуумный усилитель

1 – корпус вакуумного усилителя;
2 – чашка корпуса усилителя;
3 – шток;
4 – регулировочный болт;
5 – уплотнитель штока;
6 – уплотнительное кольцо фланца главного цилиндра;
7 – возвратная пружина диафрагмы;
8 – шпилька усилителя;
9 – фланец крепления наконечника;
10 – клапан;
11 – наконечник шланга;
12 – диафрагма;
13 – крышка корпуса усилителя;
14 – уплотнительный чехол;
15 – поршень;
16 – защитный чехол корпуса клапана;
17 – воздушный фильтр;
18 – толкатель;
19 – возвратная пружина толкателя;
20 – пружина клапана;
21 – клапан;
22 – втулка корпуса клапана;
23 – буфер штока;
24 – корпус клапана;
А – вакуумная камера;
В – атмосферная камера;
С, D – каналы

Резиновая диафрагма 12 вместе с корпусом 24 клапана делят полость вакуумного усилителя на две камеры: вакуумную А и атмосферную В. Камера А соединяется с впускной трубой двигателя через обратный клапан наконечника 11 и шланг.

Корпус 24 клапана пластмассовый. На выходе из крышки он уплотняется гофрированным защитным чехлом 16. В корпусе клапана размещен шток 3 привода главного цилиндра с опорной втулкой, буфер 23 штока, поршень 15 корпуса клапана, клапан 21 в сборе, возвратные пружины 19 и 20 толкателя и клапана, воздушный фильтр 17, толкатель 18.

При нажатии на педаль перемещается толкатель 18, поршень 15, а вслед за ними и клапан 21 до упора в седло корпуса клапана. При этом камеры А и В разобщаются. При дальнейшем перемещении поршня его седло отходит от клапана и через образовавшийся зазор камера В соединяется с атмосферой. Воздух, поступивший через фильтр 17, зазор между поршнем и клапаном и канал D, создает давление на диафрагму 12. За счет разности давления в камерах А и В корпус клапана перемещается вместе со штоком 3, который действует на поршень главного цилиндра.

При отпущенной педали клапан 21 отходит от седла корпуса и через образовавшийся зазор и канал С камеры А и В сообщаются между собой.

Привод регулятора давления

1 – регулятор давления;
2, 16 – болты крепления регулятора давления;
3 – кронштейн рычага привода регулятора давления;
4 – штифт;
5 – рычаг привода регулятора давления;
6 – ось рычага привода регулятора давления;
7 – пружина рычага;
8 – кронштейн кузова;		9 – кронштейн крепления регулятора давления;
10 – упругий рычаг привода регулятора давления;
11 – серьга;
12 – скоба серьги;
13 – шайба;
14 – стопорное кольцо;
15 – палец кронштейна;
А, В, С – отверстия

Регулятор давления

1 – корпус регулятора давления;
2 – поршень;
3 – защитный колпачок;
4, 8 – стопорные кольца;
5 – втулка поршня;
6 – пружина поршня;
7 – втулка корпуса;
9, 22 – опорные шайбы;
10 – уплотнительные кольца толкателя;
11 – опорная тарелка;
12 – пружина втулки толкателя;
13 – кольцо уплотнительное седла клапана;
14 – седло клапана;		 15 – уплотнительная прокладка;
16 – пробка;
17 – пружина клапана;
18 – клапан;
19 – втулка толкателя;
20 – толкатель;
21 – уплотнитель головки поршня;
23 – уплотнитель штока поршня;
24 – заглушка;
А, D – камеры, соединенные с главным цилиндром;
В, С – камеры, соединенные с колесными цилиндрами задних тормозов;
К, М, Н – зазоры

Регулятор давления регулирует давление в гидравлическом приводе тормозных механизмов задних колес в зависимости от нагрузки на заднюю ось автомобиля. Он включен в оба контура тормозной системы и через него тормозная жидкость поступает к обоим задним тормозным механизмам.

Регулятор давления 1 (рисунок Привод регулятора давления) крепится к кронштейну 9 двумя болтами 2 и 16. При этом передний болт 2 одновременно крепит вильчатый кронштейн 3 рычага 5 привода регулятора давления. На пальце этого кронштейна шарнирно штифтом 4 крепится двухплечий рычаг 5. Его верхнее плечо связано с упругим рычагом 10, другой конец которого через серьгу 11 шарнирно соединяется с кронштейном рычага задней подвески.

Кронштейн 3 вместе с рычагом 5 за счет овальных отверстий под болт крепления можно перемещать относительно регулятора давления. Этим самым регулируется усилие, с которым рычаг 5 действует на поршень регулятора (смотрите тут).

В регуляторе имеется четыре камеры: А и D (рисунок Регулятор давления) соединяются с главным цилиндром, В – с левым, а С – с правым колесными цилиндрами задних тормозов.

В исходном положении педали тормоза поршень 2 (смотрите рисунок Регулятор давления) поджат рычагом 5 (смотрите рисунок Привод регулятора давления) через пластинчатую пружину 7 к толкателю 20 (смотрите рисунок Регулятор давления), который под этим усилием поджимается к седлу 14 клапана 18. При этом клапан 18 отжимается от седла и образуется зазор Н, а также зазор К между головкой поршня и уплотнителем 21. Через эти зазоры камеры А и D сообщаются с камерами В и С.

При нажатии на педаль тормоза жидкость через зазоры К и Н и камеры В и С поступает в колесные цилиндры тормозных механизмов. При увеличении давления жидкости возрастает усилие на поршне, стремящееся выдвинуть его из корпуса. Когда усилие от давления жидкости превысит усилие от упругого рычага, поршень начинает выдвигаться из корпуса, а вслед за ним перемещается под действием пружин 12 и 17 толкатель 20 вместе с втулкой 19 и кольцами 10. При этом зазор М увеличивается, а зазоры Н и К уменьшаются. Когда зазор Н выберется полностью и клапан 18 изолирует камеру D от камеры С, толкатель 20 вместе с расположенными на нем деталями перестает перемещаться вслед за поршнем. Теперь давление в камере С будет изменяться в зависимости от давления в камере В. При дальнейшем увеличении усилия на педали тормоза давление в камерах D, В и А возрастает, поршень 2 продолжает выдвигаться из корпуса, а втулка 19 вместе с уплотнительными кольцами 10 и тарелкой 11 под усиливающимся давлением в камере В сдвигается в сторону пробки 16. При этом зазор М начинает уменьшаться. За счет уменьшения объема камеры С давление в ней, а значит, и в приводе тормоза нарастает и практически будет равно давлению в камере В. Когда зазор К станет равен нулю, давление в камере В, а значит, и в камере С будет расти в меньшей степени, чем давление в камере А за счет дросселирования жидкости между головкой поршня и уплотнителем 21. Зависимость между давлением в камерах В и А определяется отношением разности площадей головки и штока поршня к площади головки.

При увеличении нагрузки автомобиля упругий рычаг 10 (смотрите рисунок Привод регулятора давления) нагружается больше и усилие от рычага 5 на поршень увеличивается, то есть момент касания головки поршня и уплотнителя 21 (смотрите рисунок Регулятор давления) достигается при большем давлении в главном тормозном цилиндре. Таким образом эффективность задних тормозов с увеличением нагрузки увеличивается.

При отказе контура тормозов «левый передний – правый задний тормоза» уплотнительные кольца 10, втулка 19 под давлением жидкости в камере В сместятся в сторону пробки 16 до упора тарелки 11 в седло 14. Давление в заднем тормозе будет регулироваться частью регулятора, которая включает в себя поршень 2 с уплотнителем 21 и втулкой 7. Работа этой части регулятора, при отказе названного контура, аналогична работе при исправной системе. Характер изменения давления на выходе регулятора такой же, как и при исправной системе.

При отказе контура тормозов «правый передний – левый задний тормоза» давлением тормозной жидкости толкатель 20 с втулкой 19, уплотнительными кольцами 10 смещается в сторону поршня, выдвигая его из корпуса. Зазор М увеличивается, а зазор Н уменьшается. Когда клапан 18 коснется седла 14, рост давления в камере С прекращается, то есть регулятор в этом случае работает как ограничитель давления. Однако достигаемая величина давления достаточна для надежной работы заднего тормоза.

В корпусе 1 выполнено отверстие, закрытое заглушкой 24. Течь жидкости из-под заглушки при ее выдавливании свидетельствует о негерметичности колец 10.

Главный тормозной цилиндр с бачком

1 – корпус главного цилиндра;
2 – уплотнительное кольцо низкого давления;
3 – поршень привода контура «левый передний–правый задний тормоза»;
4 – распорное кольцо;
5 – уплотнительное кольцо высокого давления;
6 – прижимная пружина уплотнительного кольца;
7 – тарелка пружины;
8 – возвратная пружина поршня;
9 – шайба;
10 – стопорный винт;
11 – поршень привода контура «правый передний–левый задний тормоза»;
12 – соединительная втулка;
13 – бачок;
14 – датчик аварийного уровня тормозной жидкости;
А – зазор

Главный цилиндр с последовательным расположением поршней. На корпусе главного цилиндра крепится бачок 13, в заливной горловине которого установлен датчик 14 аварийного уровня тормозной жидкости. Уплотнительные кольца 5 высокого давления и кольца заднего колесного цилиндра взаимозаменяемы.

Тормозной механизм переднего колеса

1 – тормозной диск;
2 – направляющая колодок;
3 – суппорт;
4 – тормозные колодки;
5 – цилиндр;
6 – поршень;
7 – сигнализатор износа колодок;
8 – уплотнительное кольцо;
9 – защитный чехол направляющего пальца;
10 – направляющий палец;
11 – защитный кожух

Тормозной механизм переднего колеса дисковый, с автоматической регулировкой зазора между колодками и диском, с плавающей скобой и сигнализатором износа тормозных колодок. Скоба образуется суппортом 3 и колесным цилиндром 5, которые стянуты болтами. Подвижная скоба крепится болтами к пальцам 10, которые установлены в отверстиях направляющей 2 колодок. В эти отверстия закладывается смазка, между пальцами и направляющей колодок установлены резиновые чехлы 9. К пазам направляющей поджаты пружинами тормозные колодки 4, из которых внутренняя имеет сигнализатор 7 износа накладок.

В полости цилиндра 5 установлен поршень 6 с уплотнительным кольцом 8. За счет упругости этого кольца поддерживается оптимальный зазор между колодками и диском.

Тормозной механизм заднего колеса

1 – гайка крепления ступицы;
2 – ступица колеса;
3 – нижняя стяжная пружина колодок;
4 – тормозная колодка;
5 – направляющая пружина;
6 – колесный цилиндр;
7 – верхняя стяжная пружина;
8 – разжимная планка;
9 – палец рычага привода стояночного тормоза;
10 – рычаг привода стояночного тормоза;
11 – щит тормозного механизма

Колесный цилиндр

1 – упор колодки;
2 – защитный колпачок;
3 – корпус цилиндра;
4 – поршень;
5 – уплотнитель;
6 – опорная тарелка;		7 – пружина;
8 – сухари;
9 – упорное кольцо;
10 – упорный винт;
11 – штуцер;
А – прорезь на упорном кольце

Тормозной механизм заднего колеса (рисунок Тормозной механизм заднего колеса) барабанный, с автоматическим регулированием зазора между колодками и барабаном. Устройство автоматического регулирования зазора расположено в колесном цилиндре. Его основным элементом является разрезное упорное кольцо 9 (рисунок Колесный цилиндр), установленное на поршне 4 между буртиком упорного винта 10 и двумя сухарями 8 с зазором 1,25–1,65 мм.

Упорные кольца 9 вставлены в цилиндр с натягом, обеспечивающим усилие сдвига кольца по зеркалу цилиндра не менее 343 Н (35 кгс), что превышает усилие на поршне от стяжных пружин 3 и 7 (смотрите рисунок Тормозной механизм заднего колеса) тормозных колодок.

Когда из-за износа накладок зазор 1,25–1,65 мм полностью выбирается, буртик на упорном винте 10 (смотрите рисунок Колесный цилиндр) прижимается к буртику кольца 9, вследствие чего упорное кольцо сдвигается вслед за поршнем на величину износа. С прекращением торможения поршни усилием стяжных пружин сдвигаются до упора сухарей в буртик упорного кольца. Таким образом автоматически поддерживается оптимальный зазор между колодками и барабаном.

Привод стояночной тормозной системы

1 – кнопка фиксации рычага;
2 – рычаг привода стояночного тормоза;
3 – защитный чехол;
4 – тяга;
5 – уравнитель троса;		 6 – регулировочная гайка;
7 – контргайка;
8 – трос;
9 – оболочка троса

Стояночная тормозная система с механическим приводом действует на тормозные механизмы задних колес. Привод стояночного тормоза состоит из рычага 2, регулировочной тяги 4, уравнителя 5, троса 8, рычага 10 (смотрите рисунок Тормозной механизм заднего колеса) ручного привода колодок и разжимной планки 8.

Датчик аварийного уровня тормозной жидкости

1 – защитный колпачок;
2 – корпус датчика;
3 – основание датчика;
4 – уплотнительное кольцо;
5 – зажимное кольцо;
6 – отражатель;
7 – толкатель;
8 – втулка;
9 – поплавок;
10 – неподвижные контакты;
11 – подвижный контакт

Датчик аварийного уровня тормозной жидкости механического типа. Корпус 2 датчика с уплотнителем 4 и основание 3 с отражателем 6 поджимаются зажимным кольцом 5 к торцу горловины бачка.

Через отверстие основания проходит толкатель 7, соединенный с поплавком 9 при помощи втулки 8. На толкателе расположен подвижный контакт 11, а на корпусе датчика – неподвижные контакты 10. Полость контактов герметизируется защитным колпачком 1.

При понижении уровня тормозной жидкости в бачке до предельно допустимого подвижный контакт опускается на неподвижные контакты и замыкает цепь лампы аварийной сигнализации на щитке приборов.


Шины, тормоза, замена масла и ремонт автомобилей недалеко от Балтимора, Мэриленд

Автомобильные услуги в Монро

Монро может сэкономить вам 50% по сравнению с отделом дилерского обслуживания на автомобильных услугах. Мы также являемся одним из крупнейших дилеров шин в США, у нас на складе тысячи шин известных брендов, готовых к установке.

  • Новые шины
  • Смена масла
  • Тормозная служба
  • Проверьте свет двигателя
  • Государственная инспекция
  • Другой

посмотреть все услуги

Current предлагает

Общее техническое обслуживание

Looldes

$ 11,99/Blade

, в то время как поставки в последний раз

Auto Maintenge

Free*

.

Автотехническое обслуживание

БЕСПЛАТНО*

ПРОВЕРКА СОСНОВАНИЯ

ПОМОГАЕТ ПРОДЛИТЬ СРОК СЛУЖБЫ ВАШЕГО АВТОМОБИЛЯ

Общее техническое обслуживание

Щетки стеклоочистителя

$ 11,99/Blade

, в то время как расходные материалы в течение всего

Auto Maintenge

БЕСПЛАТНО*

Проверка любезности

Бесплатная проверка выравнивания, бесплатная проверка света TPM ПОМОГАЕТ ПРОДЛИТЬ ЖИЗНЬ ВАШЕГО АВТОМОБИЛЯ

РЕКОМЕНДУЕМЫЕ МАРКИ ШИН

Привезите свой автомобиль или грузовик в Монро в Балтиморе, штат Мэриленд, и сэкономьте до 50% по сравнению с отделом обслуживания дилера на техническом обслуживании! Мы составим график обслуживания вашего производителя, проверим необходимые компоненты на текущий пробег и выполним все необходимые задачи по техническому обслуживанию. Попросите БЕСПЛАТНУЮ распечатку. От замены масла до замены тормозной жидкости технические специалисты Monro обеспечат бесперебойную работу вашего автомобиля в соответствии с гарантией.

Техническое обслуживание

Привезите свой автомобиль или грузовик в Монро в Балтиморе, штат Мэриленд, и сэкономьте до 50% по сравнению с отделом обслуживания дилера на техническом обслуживании! Мы составим график обслуживания вашего производителя, проверим необходимые компоненты на текущий пробег и выполним все необходимые задачи по техническому обслуживанию. Попросите БЕСПЛАТНУЮ распечатку. От замены масла до замены тормозной жидкости технические специалисты Monro обеспечат бесперебойную работу вашего автомобиля в соответствии с гарантией.

Monro в Балтиморе, штат Мэриленд, выполняет те же работы по техническому обслуживанию и ремонту, что и сервисный отдел вашего дилера, но по цене до 50% меньше. Начните экономить сегодня, доставив свой автомобиль в Monro для всех ваших потребностей в автосервисе и ремонте! Мы предоставляем бесплатную письменную смету и выполняем только ту работу, которую вы разрешаете, с письменной гарантией. На все детали и услуги распространяется гарантия не менее трех месяцев или 4000 миль пробега. На многие детали, включая тормозные колодки и колодки, распространяется пожизненная гарантия.

Услуги по ремонту

Компания Monro в Балтиморе, штат Мэриленд, выполняет те же работы по техническому обслуживанию и ремонту, что и сервисный отдел вашего дилера, но по цене до 50% дешевле. Начните экономить сегодня, доставив свой автомобиль в Monro для всех ваших потребностей в автосервисе и ремонте! Мы предоставляем бесплатную письменную смету и выполняем только ту работу, которую вы разрешаете, с письменной гарантией. На все детали и услуги распространяется гарантия не менее трех месяцев или 4000 миль пробега. На многие детали, включая тормозные колодки и колодки, распространяется пожизненная гарантия.

Monro — четвертый по величине независимый дилер шин в стране. Каждое предложение по шинам включает шины, а также все необходимые услуги по установке и расходные материалы — монтаж, балансировку, резиновые штоки клапанов, перенос TPMS, утилизацию шин и многое другое. А наша 30-дневная поездка и гарантия лучшей цены означают, что вы не переплатите за свои шины и не застрянете с шинами, которые вам не нравятся. У нас есть тысячи легковых, легкогрузовых, спортивных и зимних шин… в наличии и готовых к установке в удобное для вас время.

Tire Services

Monro — четвертый по величине независимый дилер шин в стране. Каждое предложение по шинам включает шины, а также все необходимые услуги по установке и расходные материалы — монтаж, балансировку, резиновые штоки клапанов, перенос TPMS, утилизацию шин и многое другое. А наша 30-дневная поездка и гарантия лучшей цены означают, что вы не переплатите за свои шины и не застрянете с шинами, которые вам не нравятся. У нас есть тысячи легковых, легкогрузовых, спортивных и зимних шин… в наличии и готовых к установке в удобное для вас время.

Monro в Балтиморе, штат Мэриленд, обеспечивает плановое техническое обслуживание вашего автомобиля для планового и профилактического ухода за автомобилем. Когда вы придете, мы составим контрольный список обслуживания вашего автомобиля для вашей конкретной модели и проверим необходимые компоненты для текущего пробега вашего автомобиля. Заводское плановое техническое обслуживание дает хорошую возможность убедиться, что ваш автомобиль работает правильно, и помогает предотвратить дорогостоящий ремонт в будущем. Плюс Monro сэкономит вам до 50% по сравнению с дилером!

Марки автомобилей, которые мы обслуживаем и обслуживаем

Monro в Балтиморе, штат Мэриленд, обеспечивает плановое техническое обслуживание вашего автомобиля для планового и профилактического ухода за автомобилем. Когда вы придете, мы составим контрольный список обслуживания вашего автомобиля для вашей конкретной модели и проверим необходимые компоненты для текущего пробега вашего автомобиля. Заводское плановое техническое обслуживание дает хорошую возможность убедиться, что ваш автомобиль работает правильно, и помогает предотвратить дорогостоящий ремонт в будущем. Плюс Monro сэкономит вам до 50% по сравнению с дилером!

Близлежащие места

Monro Auto Service and Tire Centers

Балтимор

7870 Восточный проспект

Балтимор, Мэриленд 21224

Monro Auto Service and Tire Centers

Таусон

1532 Ист Джоппа Роуд

Таусон, Мэриленд 21286

Monro Auto Service and Tire Centers

Reisterstown

11640 Рейстерстаун Роуд

Reisterstown, MD 21136

ОБЗОРЫ

ПОСЛЕДНИЕ ОБЗОРЫ

ПОСМОТРЕТЬ ВСЕ

06. 10.22 МАРЛЕН

Это началось немного медленно, но менеджер магазина был очень профессиональным и добрым …… Я ценю его помощь

15.09.22 по АЛЕКС

Поехал ремонтировать спущенную шину. Обслуживание было дружелюбным, быстрым и дешевым. Обязательно приду сюда снова!

Тормоза и другое обслуживание | Джим Керас Subaru

Перейти к основному содержанию
