Дроссельная заслонка: устройство, чистка и ремонт

Содержание статьи

1. Особенности устройства
2. Приводы ДЗ
3. Механический привод
4. Электрический тип привода
5. Датчик положения ДЗ
6. Немного о ремонте
7. Как работает транспондер, его виды и что он дает
8. Чистка дроссельного узла

Здравствуйте, дорогие друзья! Продолжаем тему расходников и важных деталей автомобиля. А какие детали там не важны, спросите вы? Да, действительно, все элементы тесно взаимосвязаны друг с другом. Включая и нашего сегодняшнего героя, коим является дроссельная заслонка. На фото можете увидеть, как выглядит этот элемент.

Именно про нее предлагаю сегодня поговорить. Рассмотрим, какая схема устройства данного узла, для чего нужен этот регулятор, что такое датчик положения заслонки и так далее. Информации будет достаточно много, потому усаживайтесь поудобнее. Мы начинаем.

Особенности устройства

Бензин, масло в двигателе является такой же нормой, как наличие в ДВС (инжектор и карбюратор) дроссельного узла. Но что это такое?

Дроссельная заслонка или просто ДЗ, является компонентом впускной системы автомобильных двигателей, которые работают на бензине и оснащаются системой впрыска в мотор топлива. Задача устройства — регулировать количество подаваемого воздуха (кислорода), которое поступает в силовой агрегат для создания оптимальной по характеристикам топливовоздушной смеси.

Стоит ДЗ между впускным коллектором авто и непосредственно воздушным фильтром, чтобы обеспечивать подачу исключительно чистого воздуха в необходимом количестве.

Если говорить простым языком, то перед вами воздушный клапан. Когда дроссель открыт, давление внутри впускной системы равно параметрам атмосферного давления. Если узел закрыт, тогда угол меняется и создается вакуум.

Хотя устройство не такое простое, Как может показаться. Ведь помимо основной функции, ДЗ входит в состав системы охлаждения мотора. Корпус предусматривает наличие каналов, по которым циркулирует ОЖ (охлаждающая жидкость, если кто вдруг забыл). Плюс есть пара патрубков, один из которых соединяет с вентиляцией картера, а второй объединяют с системой улавливания бензиновых паров.

Клапан выглядит как круглая пластина, которая может поворачиваться и менять положение вокруг своей оси на полные 90 градусов. То есть полностью открываться и закрываться. Внутри корпуса расположен привод, РХХ и датчик положения ДЗ, он же устройство под названием потенциометр. Все вместе это образует наш с вами любимый дроссельный узел.

А теперь максимально все упрощу, чтобы вы поняли, зачем нужна эта регулировка и для чего двигатель оснащается ДЗ. Когда вы нажимаете на педаль газа, в работу вступает датчик (о них поговорим позже), открывает заслонку и впускает в двигатель определенное количество воздуха, чтобы создать нужную смесь топлива и кислорода. То есть, как вы понимаете, ДЗ нужен для набора скорости и повышения оборотов двигателя.

Приводы ДЗ

На автомобилях типа ВАЗ 2114, 2110 обычно стоит ДЗ с механическим приводом, в то время как множество автомобилей Ниссан, Шевроле, Тойота, Ауди, Шкода, Опель и Рено оснащаются уже электрическим приводом.

Потому прежде чем начинать ремонт своего Лансер 9 или старенького Жигуленка, и считывать признаки неисправностей заслонки, определите, где находится элемент и какой привод имеет ДЗ.

Механический привод

Механические виды такого устройства применяются в основном на старых и бюджетных автомобилях. Привод соединяется с педалью газа и непосредственно заслонкой с помощью специального троса из металла. Именно тросик непосредственно влияет на работу и от его целостности зависит эффективность всего дроссельного узла.

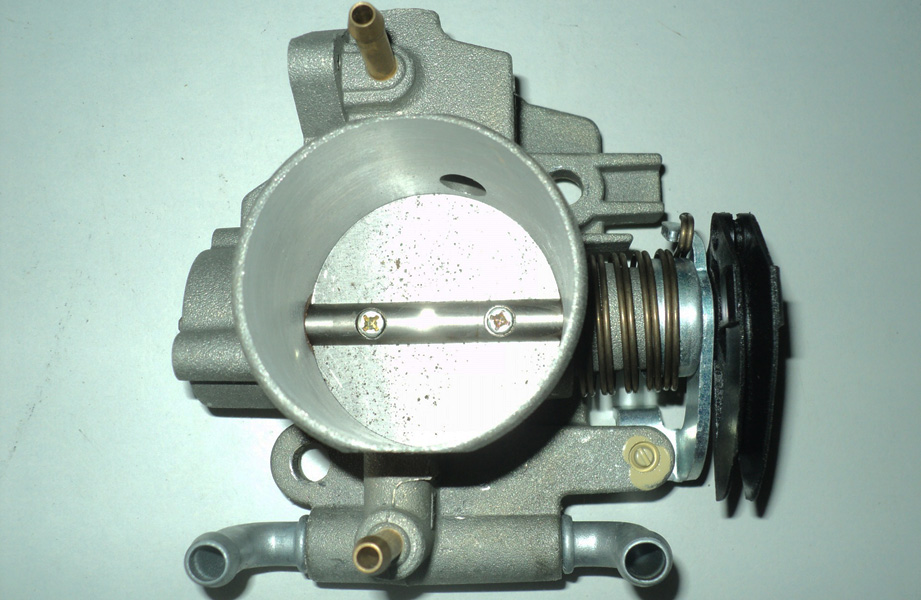

Все компоненты ДЗ собраны в блок, состоящий из корпуса, ДЗ, датчика положения этой самой заслонки и регулятора ХХ.

Конструкция предельно проста, как и принцип работы, обслуживание и регулировка. Устранить неисправности можно своими руками и никакое специальное обучение вам для этого не потребуется.

Электрический тип привода

Современный автомобиль оснащен электрическим приводом ДЗ с электронным типом управлением. Это позволяет достигать нужных параметров крутящего момента, вне зависимости от режима работы мотора.

Важным преимуществом является то, что работа электрического привода обеспечивает оптимальное открытие и закрытие подачи воздуха при нажатии на педаль газа. Потому достигается низкий расход топлива, работа мотора соответствует экологическим стандартам и нормам безопасности.

Если сравнивать с механическим приводом, то какая между ними разница? На самом деле существенная:

• отсутствует механическая связь педали газа и ДЗ;
• холостой ход регулируется за счет смещения ДЗ.

Жесткая связь отсутствует, электроника отвечает за работу мотора, подачу воздуха и создание топливовоздушной смеси. С точки зрения эксплуатационных и технических характеристик машины, я считаю это отличной разработкой. Проблема лишь в том, что такой привод устроен сложнее и ремонтировать его проблематично своими руками.

Хотя по факту ДЗ ломается редко. Потому в основном требуется замена датчика, замена всего дроссельного узла или банальная чистка. Но про ремонт и обслуживание я вам расскажу отдельно.

Датчик положения ДЗ

Еще один важный компонент узла, из-за которого происходит основная масса проблем. Нет, на практике ДЗ достаточно надежный и долговечный, его не приходится обслуживать каждые несколько сотен километров пробега.

Чтобы поддерживать низкие и высокие обороты, обеспечивать охлаждение и прочие функции, которые возлагаются на плечи узла, необходима эффективная работа датчика.

Такой регулятор называют потенциометр. Когда вы давите на педаль газа или акселератора, положение нашей заслонки меняется, как и напряжение, подаваемое на автомобильный контролер. Когда положение закрытое, напряжение составляет 0,7В. Максимально открытое положение подает 4В. Опираясь на эти данные, датчик регулирует подачу топливовоздушной смеси.

Если датчик положения выходит из строя, тогда точное текущее положение заслонки автомобиль знать не будет. Это влечет за собой такие неисправности:

• на всех режимах работы мотора плавают обороты;
• при холостом ходу обороты растут, достигают отметок выше положенных;
• при отключении передачи во время движения, когда вы переходите на нейтралку, двигатель может заглохнуть;
• в некоторых случаях на приборной панели горит лампа проверки, то есть Check.

Чтобы проверить состояние датчика, вам потребуется мультиметр. Включите зажигание, поставьте щупы на разъем С и В. Когда положение заслонки меняется, на мультиметре должны меняться параметры напряжения.

Немного о ремонте

Кто-то ставит сразу 4 заслонки, кто-то для своего карбюратора придумывает оригинальные решения, лишь бы повысить характеристики мотора. В любом случае, установка дополнительных заслонок влияет не только на стоимость работ, но и на последующие возможные негативные последствия.

Может я просто не фанат доработок и тюнинга, потому скептически отношусь к подобного рода увлечениям. Мне нравится опустить рычаг стояночного тормоза и рвануть с места. Хорошо хоть лошадиные силы под капотом позволяют это сделать.

Но я еще знаю вот что. Если насиловать собственную машину, она в скором времени ответит вам отказом. Особенно частая ошибка — это игнорирование неисправностей дроссельной заслонки. Кстати, ее часто называют пятак. С чем именно это связано сказать не могу, но такой у нас народ выдумщик. Зачем называть вещи своими именами, если можно выдумать нечто оригинальное?!

Несколько слов относительно ремонта.

• Для более легкого и правильного ремонта лучше всего снять узел и получить к нему полноценный доступ. Как снять? Обычно нужно просто демонтировать узел из-под подкапотного пространства, открутив один винт за другим, разъединить тросик и так далее. Каждая трубка должна быть отсоединена и проверена на предмет целостности. Ведь неправильная работа может быть связана с тем, что некоторые компоненты, к примеру, патрубок, сломались, потрескались. Не всегда вина лежит на ДЗ или ее датчике;
• После демонтажа проще понять, в чем проблема. Напомню, что ДЗ ломается редко. Основные неисправности — это загрязнения или поломки патрубков, проводки и пр. Потому проверьте на предмет исправности и очистите устройство;
• Главный страдалец узла — это датчик ДЗ. Самые элементарные проблемы состоят в обрыве питающей проводки, износе резистивного слоя дорожек, предназначенных для хода ползунка. Такие неисправности обнаружить легко, разобрав датчик;
• Куда более сложной является электронная система ДЗ. Здесь не получится просто заменить или отрегулировать тросик. Здесь требуется так называемая адаптация. Это возвращение ДЗ к начальным параметрам работы после возникшего сбоя в электронной составляющей. Появляется она обычно из-за коротких замыканий, резких скачков напряжения бортовой сети, замены и демонтажа электронного блока управления и пр.

Сброс и обратная настройка на современных автомобилях выполняется с помощью специального софта. То есть предполагается подключение машины к компьютеру, ноутбуку. Здесь есть много своих заморочек и особенностей в зависимости от конкретной модели автомобиля.

Потому если у вас нет опыта в адаптации, отсутствует софт и малейшие понятия о внесении изменений в автомобиль с помощью ноутбука, то за электронику лучше не браться. Отправляйтесь в ближайший автосервис и пусть мастера делают свое дело. Настройка и калибровка ДЗ — дело тонкое.

Чистка дроссельного узла

Но сначала пару слов о таком моменте как подогрев ДЗ. Автопроизводители оснащают дроссели подогревом с помощью ОЖ, чтобы не допустить подмерзание устройства. Но некоторые считают, что это бесполезная функция и избавляются от подогрева. Такой шаг якобы обеспечивает стабильную работу узла в жару в пробках, поскольку воздух, поступающий в цилиндры, не нагревается.

Ошибка. При скорости потоков воздуха, которые засасывает дроссель, он просто не успеет нагреться. Потому никакого вреда подогрев не несет.

Теперь возвращаемся к чистке. В какой-то момент может потребоваться промывка ДЗ. На это указывают соответствующие симптомы:

• после отпускания педали газа мотор плохо переходит на малые обороты;
• в холод тяжело запустить двигатель;
• при проблемном запуске движок троит и вибрирует;
• наблюдается дерганье двигателя на малых оборотах коленвала и пр.

В основном дроссель загрязняется от смеси воздуха, масла, пыли и грязи, которые попадают через воздушный фильтр. Шток регулировки ХХ забит, а потому тепловой зазор меньше. Пропускная способность падает, двигатель получает недостаточное количество воздуха.

Как почистить и что потребуется купить? Пройдемся поэтапно.

• Возьмите ремкомплект для дросселя. Лучше сразу поменять уплотнительное кольцо, а если различные резинки целые, на время чистки их следует снять. После чистки вернете все на свои места;
• Чем чистить? Некоторые используют жидкости для промывки карбюратора. Хотя есть и альтернативные решения. В магазине автомобильной химии огромный ассортимент. То же средство WD40 отлично может почистить дроссель;
• Для промывки потребуется очиститель и демонтированный узел. Так вы лучше избавитесь от всех скрытых загрязнений. На каждом автомобиле демонтаж имеет свои особенности, потому не буду вдаваться в подробности. Посмотрите видео о вашей модели или загляните в руководство по ремонту;
• Ни в коем случае не используйте металлические щетки, поскольку они только ухудшат состояние узла;
• Чистка проводится дважды. После первой процедуры подождите минут 15-30;
• Открутите датчик холостого хода, чтобы он не мешал. Через него можно добраться до внутренних каналов и прочистить их;
• Дроссельную прокладку сразу поменяйте на новую. Зачастую прокладка уже не пригодна к повторному использованию;
• Старайтесь тщательно промывать все каналы и ходы. Особенно канал принудительной вентиляции картера;
• Если грязь местами не отходит от аэрозолей или других омывателей, воспользуйтесь подручными предметами. Только не повредите компоненты ДЗ.

Как видите, основная сложность в том, чтобы найти и добраться до ДЗ. Остальное делается легко и очень быстро.

Как проверить, что номер с чисткой удался и размер ходов вернулся к изначальным, обеспечивая нормальный приток воздуха? Соберите узел, убедитесь, что каждый патрубок и шланг подключены, после чего прислушивайтесь к поведению мотора. Если все симптомы ушли, все сделано верно.

Если же авто продолжает барахлить, возможно, придется менять ДЗ. Цена нового элемента не так высока, да и менять узел просто. Не хотите сами, доверьте работу специалистам.

Watch this video on YouTube

Вам остается сделать только вот что — оставить комментарий, подписаться и пригласить друзей! Вам не сложно, а мне безумно приятно. До скорой встречи!

Дроссельная заслонка – устройство, признаки, причины неисправности и ремонт — Словарь автомеханика

Дроссельная заслонка (ДЗ), в сокращенном виде можно встретить просто дроссель – составная часть двигателя, с помощью которого происходит управление приходом воздуха во впускной коллектор. Само понятие дроссель иногда применяется некорректно. К примеру, в авиационной технике принято называть дросселем устройство, меняющее тягу ДВС, но корректное его название — рычаг тяги.

фотогалерея:

Устройство и работа дроссельной заслонки

В системе создается пониженное давление, и его изменение зависит от того, насколько у двигателя высоки обороты. В результате открывания дроссельная заслонка регулирует приход воздуха и суммарный объём смеси, поступающие в цилиндры. Когда

ДЗ открывается, в коллектор приходит большее количество воздуха, а форсунки, срабатывающие от сигналов устройства контроля, впрыскивают большее количество топлива.

В реальности ДЗ — это клапан, повышающий давление в системе до атмосферного, когда он открыт, и понижающий до вакуума, когда закрыт. Дроссельный узел устроен следующим образом: в корпусе-трубе смонтирована ось, а за её середину крепится заслонка округлой формы. ДЗ вращается на оси от привода. Поэтому поперечный разрез трубы, открытый для прохождения воздуха периодически возрастает и уменьшается.

В двигателях дизельного типа ДЗ отсутствуют. В них используется другой принцип – регулируемое поступление топлива.

В той конструкции, которая была изобретена для работы карбюраторных двигателей, привод ДЗ был механическим.

Ось приводилась в движение тросом, прикреплённым к педали акселератора. Когда появились инжекторы, такая конструкция очень долго не претерпевала никаких изменений. И когда конструкторы разработали привод с электрическим двигателем, место педали заменила электронная система управления, которая подаёт в блок ДЗ управляющий сигнал.

Устройство дроссельного узла

ДЗ с механическим приводом довольно часто используется в недорогих авто, например, автомобили выпусков до 2003 года. Механическая дроссельная заслонка проста и дешева в изготовлении, и это гарантирует её применение почти уже 150 лет. Но современный электронный блок уже не повинуется воле водителя в полном объем, подобно в случае с механической ДЗ. Водитель может регулировать количество бензина и воздуха, попадающих в двигатель при помощи несколько датчиков:

• положения ДЗ;
• положения педали газа;
• датчик-выключатель на педалях сцепления и газа и т. п.

Датчики и устройство электронного контроля вместе с электроприводом ДЗ дают возможность оптимально управлять расходом топлива в различных режимах движения, а также и поддерживать на определённом уровне холостой ход двигателя.

---

Наиболее часто встречающиеся неисправности

Основную неисправность дроссельной заслонки вызывает сам атмосферный воздух проходящий через неё при работе ДЗ. Во время движения мельчайшие частицы пыли могут проникать даже через превосходный воздушный фильтр. Также загрязнение может вызывать и масляная пыль, проникающая через систему вентиляции картера. Пыль и масло смешиваются и образуют на ДЗ достаточно твёрдый налет. Со временем этот налёт покрывает края пластины, и ДЗ перестает закрываться до конца. По причине

загрязнения дроссельной заслонки автомобили наиболее часто попадают в ремонт.

Типичные признаки загрязнения ДЗ:

Частая причина неправильной работы узла дроссельной заслонки — загрязнение заслонки.

1. трудности запуска двигателя;
2. нестабильный холостой ход;
3. рывки при движении, когда скорость меньше 20 км/ч.

---

Способы устранения неисправностей

Обычно все проблемы с дроссельным узлом решает чистка дроссельной заслонки. Чтобы очистить ДЗ, обычно можно просто отсоединить патрубок воздушного фильтра. После этого нужно брызнуть на ДЗ аэрозолем для очистки карбюраторов или инжекторов. Данное вещество растворит налёт. И после этого налёт можно удалить простой ветошью или бумажной салфеткой.

Чтобы решить более серьёзные неисправности, нужно снять узел дроссельной заслонки, затем извлечь резиновые уплотнители и снова побрызгать этим же аэрозолем. Если ДЗ механическая, и в ней не предусмотрена встроенная электроника, то будет разумно опустить ее на ночь в сосуд с бензином.

Стоит помним что прежде чем чистить дроссельный узел нужно убедится в том что чистка ему не навредит, поскольку есть заслонки которые категорически противопоказано чистить!

На любой СТО можно почистить ДЗ довольно быстро и относительно недорого. Стоимость работы может зависеть от её сложности и степени загрязнения системы.

Если же проблема с дросселем касается не механического управления, а электронного, то проблемы решаются после диагностики, возможно неисправность ДЗ решится после настройки или замены датчика положения дроссельной заслонки.

Связанные термины

• Воздушный фильтр двигателя
• ВКГ (вентиляция картерных газов)

принцип работы, разновидности, чистка и восстановление

Дроссельная заслонка: принцип работы, конструкция

Для легкого воспламенения бензина в двигателях автомобилей необходимо его смешивание с кислородом. В результате данного процесса образуется топливовоздушная смесь.

За пропуск воздуха в систему отвечает дроссельный узел, основным компонентом которого является дроссельная заслонка.

Она представляет собой круглую металлическую пластину, регулирующую количество проходящего воздуха либо полностью перекрывающую его доступ в цилиндры – в зависимости от положения.

Изменение угла открытия заслонки осуществляется путем нажатия на педаль газа. Если акселератор не нажат, то заслонка закрыта, соответственно воздух в систему не поступает.

При нажатии на педаль газа пластина начинает отклоняться, что считывается датчиком положения дроссельной заслонки. Электронный блок управления, основываясь на полученной информации, подает необходимое количество топлива для образования и воспламенения топливовоздушной смеси.

Таков принцип работы дроссельного узла. В зависимости от типа связи заслонки с педалью газа выделяют механические и электронные дроссели.

Первые связаны с акселератором системой тросов и тяг.

То есть при нажатии на педаль газа мы отдаем команду дроссельной заслонке напрямую.

Изменение угла открытия электронных дроссельных заслонок осуществляется через электронный блок управления. Он собирает информацию о скорости и силе нажатия на педаль, после чего подает команду на открытие пластины.

Существенные различия между двумя видами заслонок отмечаются при работе мотора на холостом ходу. Для поддержания стабильных оборотов в систему впускается небольшое количество воздуха.

В случае с механической заслонкой данный процесс осуществляется с помощью регулятора холостого хода. Так как в неподвижном положении транспортного средства акселератор остается нетронутым, пропуск кислорода через заслонку невозможен. Эту проблему решает дополнительный канал подачи воздуха.

В электронном дросселе необходимости в использовании регулятора нет, так как отсутствует прямая связь педали газа и пластины.

Нельзя однозначно определиться с тем, какая заслонка лучше. Электронный узел меньше засоряется, имеет более простую конструкцию и мало подверженных изнашиванию деталей. В то же время данный механизм оснащен сложно устроенной электроникой, которая может доставлять большие неприятности. Причем многие детали электронной платы дросселя не подлежат восстановлению, а запчасти достать бывает очень затруднительно.

Механическая же дроссельная заслонка страдает частым засорением. Однако при соблюдении должной периодичности прочистки и качественном уходе служит надежно и долго.

Чистка дроссельной заслонки

Так как детали дроссельного узла контактируют с картерными газами, с которыми переносятся частички мала, а также другими мелкими частицами, по достижении определенного пробега необходимо осуществлять чистку дроссельной заслонки.

Периодичность процесса – примерно раз в 40-45 тысяч километров пробега. Если проводить очистку чаще, то удастся избежать неисправностей, связанных с засорением узла.

А именно:

• Плавающих оборотов в режиме холостого хода
• Остановки работы двигателя в момент выключения передач
• Проблем с запуском силового агрегата
• Долгого «реагирования» на нажатие педали газа

Отложения, образованные на заслонке, мешают прохождению воздуха в систему при малом угле открытия заслонки, поэтому автомобиль может «глохнуть».

Также скопление загрязнений препятствует полному закрытию пластины, когда это необходимо. Следствием становится пропуск лишнего воздуха, обеднение топливовоздушной смеси, скачки оборотов, ошибки электронного блока управления.

Для чистки узла понадобятся очиститель дроссельной заслонки, ветошь, емкость.

Детали дросселя необходимо обязательно достать из-под капота. Чистка без извлечения компонентов возможна, однако она подходит лишь в качестве профилактического мероприятия между плановыми очистками, так как не позволяет эффективно удалить отложения, нагар и другие загрязнения.

Очиститель дросселя может быть любой. Наиболее удобно пользоваться составом из аэрозольного баллона – его просто наносить, а мощная струя сразу убирает загрязнения.

Очиститель нужно нанести, оставить на несколько минут для воздействия, убрать ветошью и при необходимости повторить процедуру.

Качественная химия позволяет убрать загрязнения за пару применений.

Что делать после чистки дросселя?

После чистки дроссель необходимо осмотреть на наличие зазора между корпусом узла и краем заслонки.

Для нормального движения пластины небольшой люфт между деталями предусмотрен с завода, однако если он становится видимым на просвет – необходимо провести восстановление.

Также при визуальном осмотре можно заметить на заслонке прочный слой серого цвета, который ровно нанесен по внешнему диаметру заслонки. Это антифрикционное покрытие, которые многие производители автокомпонентов наносят на заслонки для увеличения их ресурса.

Зазор появляется вследствие изнашивания заводского защитного покрытия, истирания деталей в процессе эксплуатации и образования осевого люфта.

Через образованную щель в систему поступает лишний воздух, заслонка перестает подавать правильное количество кислорода.

Поэтому если провести очистку заслонки, но не устранить люфт, обеспечить штатное функционирование дросселя не получится.

Чтобы заполнить зазор дроссельной заслонки и восстановить заводское покрытие используются специальные антифрикционные твердосмазочные покрытия.

Специально для облегчения самостоятельного восстановления работоспособности узла выпущен набор для очистки дроссельной заслонки и нанесения покрытия MODENGY.

Он содержит очиститель и покрытие – все в аэрозольных баллонах.

Покрытие создает на деталях прочный слой, который не только заполняет зазор, но и:

• Облегчает перемещение заслонки
• Минимизирует изнашивание контактирующих частей
• Снижает количество задерживающихся на поверхности заслонки частиц за счет гладкой текстуры
• Увеличивает чувствительность механизма
• Продлевает срок службы и надежность работы деталей

Покрытие распыляется на всю площадь заслонки и часть корпуса и сохнет при комнатной температуре. После отверждения материала дроссельный узел готов к эксплуатации.

Если проводилась чистка дросселя электронного вида, то после установки в систему необходимо провести его адаптацию. Обучение новым режимам проводится в специализированных центрах, самостоятельно настраивать параметры работы не рекомендуется.
