Тормозная система автомобиля — классика и современность

Дорогие друзья водители, нам всем очень полезно знать как устроена гидравлическая тормозная система автомобиля. Но коли вы на страницах этого блога, то вы понимаете как  архиважно знать всё про тормоза!

Я с трудом представляю себе, как можно управлять автомобилем без тормозов. Поехать на автомобиле без тормозов, это поступок впору сравнить, с камикадзе, который желает умереть ради великого императора. Нам это не к чему, а вот знать как устроена гидравлическая тормозная система автомобиля очень полезно.

А узнав про неё, будет ещё приятнее давить на педальку тормоза, представляя как там все движется и перетекает, проскальзывает и шоркает попискивая… Ведь мы же не согласны с утверждением — «тормоза придумали трусы»

Приступим. Для оптимального управления любым транспортным средством нужна соответствующая классу автомобиля тормозная система.

Для чего она нужна? Тут предельно понятно — для снижения скорости, для замедления, остановки и выполнения любого маневра.

А вот в случае продолжительной стоянки, особенно на склоне, для предотвращения самопроизвольного движения нужен стояночный тормоз.

Есть и другие тормозные системы. Ознакомимся с ними, с их классификацией, типами, принципом работы и конструктивными особенностями.

Оглавление

• 1 Классификация тормозных систем
  • 1.1 Рабочая тормозная система
  • 1.2 Стояночный тормоз
  • 1.3 Запасная тормозная система
  • 1.4 Вспомогательная система
• 2 Принцип работы и конструкция тормозов
  • 2.1 Гидравлическая тормозная система
  • 2.2 Механическая система тормоза
  • 2.3 Пневматическая система тормозов
  • 2.4 Комбинированный привод
• 3 Типы тормозных механизмов
  • 3.1 Барабанные.
  • 3.2 Дисковые.
• 4 Сравнительные характеристики.

Классификация тормозных систем

Современные автомобили оснащены следующими видами тормозных систем:

● рабочей системой;
● стояночной;
● вспомогательной системой ;
● запасной.

Рабочая тормозная система

Рабочая тормозная система является основной и, соответственно, наиболее эффективной.

Служит для снижения скорости и остановки. Приводится в действие при нажатии водителем правой ногой на педаль тормоза.

Далее приводится механизм сжатия (тормоза дискового типа) или разжатия (тормоза барабнного типа) тормозных колодок тормозных механизмов всех колес одновременно.

Стояночный тормоз

Стояночная тормозная система служит для обеспечения неподвижного состояния автомобиля при длительной стоянке.

Многие водители фиксируют машину, включив первую или заднюю передачу. Правда на крутом склоне этой меры может не хватить.

Стояночный тормоз также используют для трогания с места на участке дороги с уклоном. В этом случае правая нога находится на педали газа, а левая на педали сцепления. Плавно отпуская ручник, включают сцепление и одновременно прибавляют газ, это исключает скатывание под уклон.

Запасная тормозная система

Запасную тормозную систему разработали для подстраховки основной рабочей, на случай отказа. Она может быть выполнена как автономное устройство, но чаще всего выполняется как один из контуров основной системы.

Вспомогательная система

Вспомогательной тормозной системой в основном оснащают большегрузные автомобили, такие как КамАЗ, МАЗ, и естественно все грузовики иностранного производства. Вспомогательные системы снижают нагрузку с основной при длительном торможении, например, в горной и холмистой местности.

К примеру так называемый, горный тормоз. Торможение происходит двигателем, при движении автомобиля на передаче.

Принцип его заключается в том, что кратковременно, специальными заслонками перекрываются впускные и выпускные патрубки. Так же торможение двигателем происходит при кратковременном прекращении подачи топлива для работы двигателя.

В цилиндрах создается вакуум и двигатель начинает затруднять движение автомобиля, тем самым его замедляя.

Принцип работы и конструкция тормозов

Проследим принцип работы на гидравлических тормозах:

1. Водитель жмет на педаль, чем приводит в движение поршень в главном тормозном цилиндре. Автоматически подключается усилитель тормоза, снижая нагрузку на педаль тормоза;
2. Жидкость через трубопроводы передает давление в тормозные механизмы, которые создают сопротивление вращению колес — происходит торможение;
3. При снятии ноги с педали, возвратная пружина тянет поршень назад, вследствие чего снижается давление, освободившаяся жидкость направляется обратно к главному цилиндру – колеса растормаживаются.

Гидравлическая тормозная система

Тормозные механизмы и приводы гидравлической системы:

• тормозные шланги высокого давления;
• педаль тормоза;
• рабочие тормозные цилиндры передних и задних колес;
• вакуумный усилитель тормозов;
• трубопроводы;
• главный тормозной цилиндр с бачком.



Примечание: Отечественные заднеприводные автомобили имеют схему с раздельной подачей жидкости из главного цилиндра к передним и задним колесам.Некоторые иномарки и переднеприводные ВАЗы имеют схему контура «левое переднее и правое заднее», плюс «правое переднее и левое заднее».



1. контур, правый задний — левый передний тормозные механизмы;
2. сигнальный датчик;
3. контур левый задний — правый передний  тормозные механизмы;
4. бачок тормозной жидкости главного тормозного цилиндра;
5. главный тормозной цилиндр;
6. усилитель тормозов вакуумный;
7. педаль тормоза;
8. регулятор давления между контурами;
9. трос тормоза, стояночного;
10. тормозной механизм — заднее колесо;
11. регулировочный наконечник стояночного тормоза;
12. рычаг привода тормоза стояночного;
13. тормозной механизм колеса переднего.

Механическая система тормоза

Механический – в стояночной тормозной системе. Хотя в последних моделях используют и электропривод, тогда его называют электромеханическим ручником.

Для слаженной и безопасной работы тормозов, современные авто оснащены всевозможными электронными блоками, улучшающими их работу: АБС, усилитель экстренного торможения, блок распределения тормозных усилий.

Пневматическая система тормозов

Пневматический привод применяется в основном на большегрузных автомобилях.

Отличие этой системы от гидравлической в том, что вместо тормозной жидкости в системе работает воздух. Давлением воздуха разжимаются тормозные колодки, а давление воздуха в системе обеспечивает специальный компрессор, работающий от двигателя через ременную передачу.

Комбинированный привод

Комбинированный привод – это комбинация из нескольких типов тормозных систем. К примеру, совмещение гидравлического привода с воздушным, электрического и пневматического, есть и такие.

Типы тормозных механизмов

Большинство автомобилей оснащены механизмами фрикционного типа, в которых используется принцип сил трения. Расположены они в колесе и по конструкции делятся на барабанные и дисковые.

Раньше барабанные механизмы устанавливали на задних колесах, а дисковые на передних. Теперь могут ставить одинаковые типы на всех осях – как барабанные, так и дисковые.

Барабанные.

Барабанный тип или в обиходе – барабанный механизм представляет из себя две колодки, цилиндр и стяжную пружину, которые установлены на площадке в тормозном барабане.

На колодках приклеены фрикционные накладки (могу быть и наклепаны).

Колодки нижней частью закреплены шарнирно на опорах, а верхней – стяжной пружиной упираются в поршни колесных цилиндров.

В не заторможенном режиме между колодкой и барабаном есть зазор, который обеспечивает свободное вращение колес.

При поступлении жидкости в цилиндр, поршни расходятся и раздвигают колодки, которые соприкасаются с барабаном, и тормозят колеса.
Известно, что в такой конструкции передние и задние колодки изнашиваются неравномерно.

Дисковые.

Дисковый вариант включает:

● суппорт, закрепленный на подвеске, в его теле расположены внутренний и наружный тормозные цилиндры (есть вариант с одним цилиндром) и пара колодок;
● диск, закрепленный на ступице.

В случае торможения поршни прижимают колодки к вращающемуся диску, и останавливают его.

Сравнительные характеристики.

Барабанный вариант дешевле и проще в производстве. Он отличается эффектом механического самоусиления, который выражается в том, что при длительном давлении на педаль значительно увеличивается сила торможения. Это объясняется тем, что колодки внизу связаны одна с другой, и трение о барабан передней усиливает давление задней.

Но дисковый вариант меньше и легче, а его температурная стойкость лучше, из-за быстрого охлаждения. Также менять изношенные дисковые колодки проще, чем барабанные, что немаловажно, если вы производите ремонт сами.

Надеемся, что вам было интересно, но это не последняя беседа о тормозах.

До скорой встречи!

Тормозная система автомобиля: устройство и работа

Тормозная система автомобиля: устройство и работа

28. 04.2021

0

Конечно же, важно регулярно следить за состоянием тормозной системы, осуществлять своевременную замену тормозных колодок и всех расходных материалов. Только таким образом можно обеспечить безопасное управление автомобилем.

Тормозная система бывает:

1. Основная, которая отвечает за остановку автомобиля в процессе его эксплуатации и включает в себя гидропривод и тормозной механизм. При нажатии на педаль тормоза сила переносится на цилиндр, в котором поршень повышает уровень давления в трубках системы, ведущих непосредственно к колёсам автомобиля. Именно образовавшаяся сила трения и отвечает за уменьшение скорости транспортного средства.
2. Вспомогательная, она необходима для поддержания определенной скорости за счет торможения двигателем в экстренных ситуациях.
3. Стояночная, которая предназначена для удерживания автомобиля на одном месте в течение длительного времени. В этом случае используется специальный стояночный тормоз, который также подходит для применения в случае аварийного торможения при наличии каких-либо неисправностей.

Первостепенное назначение в тормозной автомобильной системе играют приводы и тормозные механизмы.

Привод состоит из нескольких основных частей:

• цилиндры колёс;
• педаль тормоза;
• тормозной цилиндр, а также бачок к нему;
• усилитель;
• трубки тормозной системы.

При этом тормозные механизмы также бывают двух видов:

1. Барабанные. При нажатии на педаль тормоза внутри вращающегося барабана образовывается трение, которое уменьшает скорость вращения колёс. Барабанный механизм является полностью закрытым и замедляет вращение колес за счет распирания вращающейся части изнутри. Тормозная жидкость под давлением приходит в цилиндр, из которого выдвигаются поршни, они оказывают воздействие на тормозные колодки, распирая их изнутри и прижимая к поверхности барабана.
2. Дисковые. В этом случае устанавливаются суппорта, они могут быть неподвижные или подвижные. При торможении поршень прижимает к диску колодки, благодаря чему сила трения уменьшает скорость вращения колес. При схожей эффективности с барабанными тормозами дисковые отличаются более компактными размерами.

От работы абсолютно каждого механизма тормозной системы напрямую зависит качество торможения автомобиля, а также безопасность перемещения водителя и пассажиров.

Неисправности тормозной системы

К основным признакам неисправности тормозов относится:

1. Появление постороннего шума и свиста при торможении транспортного средства, что может говорить об износе колодок или тормозного диска.
2. Изменение жесткости педали, что ведет за собой необходимость в прилагании больших усилий для торможения автомобиля. Это может произойти вследствие попадания воздуха в тормозную систему либо утечки технической жидкости, а также неисправности шланга или прокладки.
3. Тяжёлое вращение колёс, что предупреждает о заклинивании поршня и требует немедленного осмотра специалистом.

Каждый водитель должен понимать, что необходимо регулярно проверять состояние тормозной системы даже при её полной исправности. Это поможет своевременно обнаружить любую проблему и устранить её без дорогостоящего ремонта или попадания в аварию.

Ремонт тормозной системы и подвески в Нижнем Новгороде

Наш автосервис «ЕСХОЛ-АВТО» осуществляет диагностику и качественный ремонт тормозной системы в Нижнем Новгороде. Работа будет выполнена на высоком профессиональном уровне и по отличной цене. На каждый сделанный заказ предоставляется гарантия.

Понравилась статья? Делитесь в соцсетях!

Вам может быть интересно!

Почему загорелась лампочка на приборной панели — check engine

Сегодня поговорим о 10 самых возможных причинах почему загорелась самая страшная лампочка на приборной панели — check engine

Далее

02.02.2021

15 0

Обслуживание автомобиля после зимы — что нужно проверить?

Специалисты рекомендуют после зимней эксплуатации осуществлять внеплановое техническое обслуживание автомобиля.

Далее

05.04.2021

0

Тормозная система автомобиля: устройство и работа

Конечно же, важно регулярно следить за состоянием тормозной системы, осуществлять своевременную замену тормозных колодок и всех расходных материалов. Только таким образом можно обеспечить безопасное управление…

Далее

28.04.2021

0 0

Что делать, если залило свечи?

Заливает свечи в результате того, что топливо поступает в камеру сгорания, а воспламенения не происходит. Таким образом свечи заливает горючим и дальнейший запуск мотора становится невозможным. Основными причинами появления проблем с воспламенением топлива являются

Далее

12.08.2019

127 0

Что входит в диагностику и ремонт ходовой части авто?

Проводить диагностику ходовой части транспортного средства специалисты рекомендуют каждые 10-15 км пробега, но в случае частой эксплуатации автомобиля по бездорожью эту процедуру стоит проводить почаще.

Важно…

Далее

13.07.2021

0 0

Как подготовить автомобиль к путешествию?

Многие выбирают путешествовать на собственном автомобиле, но прежде чем отправиться в дальнюю поездку, необходимо обязательно выполнить техобслуживание, чтобы предупредить всевозможные поломки непредвиденные…

Далее

15.06.2021

0 0

Электронная тормозная система EBS — глоссарий MAN

MAN Truck & Bus

MAN Truck & Bus

Глоссарий

Компоненты системы На рисунке показаны A) передний мост (FA) подача сжатого воздуха B) задний мост (RA) подача сжатого воздуха C) подача сжатого воздуха прицепа. Тормозная система с электронным управлением EBS включает в себя 1) устройство управления EBS 2) модуль контроля давления FA 3) датчик нагрузки RA 4) модуль контроля давления RA 5) шину CAN к прицепу 6) контроль давления прицепа 7) колесный цилиндр RA 8) прицеп модуль управления 9) Цилиндр рабочего колеса 10) датчик скорости с импульсным кольцом 11) кран рабочего тормоза.

Использование электронной тормозной системы EBS позволяет оптимизировать вождение и торможение коммерческих автомобилей. Электропневматический тормоз, антиблокировочная тормозная система ABS и система контроля тяги TCS интегрированы в EBS в качестве основных функций. Электронная регулировка тормозного усилия в каждой соответствующей ситуации торможения также может снизить износ связанных компонентов, тем самым повысив экономическую эффективность всей тормозной системы. Это также облегчает контроль и техническое обслуживание тормозной системы.



Компоненты системы

Электронная тормозная система EBS работает посредством электронного управляющего сигнала от датчиков педали тормоза , который обрабатывается в электронном виде в блоке управления EBS и затем практически без временной задержки отправляется в модули управления давлением. Модули управления давлением пневматически регулируют требуемое тормозное давление в колесных цилиндрах и одновременно посылают сигналы датчиков из области колеса на блок управления EBS. Сцепление между шинами и дорожным покрытием можно использовать до максимально допустимого значения. Пневматические рабочие контуры приведения в действие тормозных цилиндров тягача и прицепа устроены аналогично двухконтурной двухконтурной тормозной системе. В случае неисправности EBS переключается на пневматическую тормозную систему с двумя контурами сжатого воздуха. Затем давление в тормозных цилиндрах создается при торможении без контроля в зависимости от положения педали тормоза. Электронная и, следовательно, мгновенная активация тормозов через модули контроля давления позволяет водителю испытать такое же прямое ощущение торможения, как и в легковых автомобилях.

Электропривод

Затухание (тормоз)

Системы кондиционирования воздуха в наших автомобилях содержат фторсодержащие парниковые газы (R134a / GWP 1430 с массой до 1,15 кг, эквивалентной 1,6445 т CO2).

Транспортные средства и товары, представленные на этом веб-сайте, могут отличаться по форме, дизайну, цвету и комплектности. Некоторые изображения могут включать в себя специальное оборудование, аксессуары и декоративные элементы, за которые взимается дополнительная плата. Технические характеристики и оснащение описанных транспортных средств приведены только в качестве примера и могут отличаться, в частности, в зависимости от страны. Возможны любые изменения без предварительного уведомления.

Преимущества антиблокировочной системы тормозов

Вы узнали о преимуществах антиблокировочной системы тормозов в детстве. Вы помните, как бежали по коридору в носках и скользили по паркетному полу, когда пытались свернуть в соседнюю комнату? Вы бронировали коридор так быстро, как только могли, вычисляли в уме длину вашего спуска, нажимали на тормоз в нужный момент и поворачивали плечи к дверному проему. Затем, в последнюю секунду, вы выбегали из-за угла, ваши ноги двигались так быстро, как только могли, чтобы получить сцепление с дорогой, в то время как ваша мама кричала из кухни, чтобы она перестала бегать по дому. Вы применяли принципы, используемые с антиблокировочной системой тормозов, даже не подозревая об этом.

Что такое АБС?

Антиблокировочная тормозная система, или ABS, представляет собой систему безопасности, которая предотвращает блокировку колес вашего автомобиля, когда вы резко нажимаете на педаль тормоза или когда вы находитесь на скользкой поверхности. Если вы скользите по коридору в одних носках и пытаетесь изменить направление, ваш импульс заставляет вас скользить туда, куда вы направлялись. Таким же образом ваши шины теряют сцепление с дорогой при заносе. Остановка занимает больше времени, и вы теряете способность управлять автомобилем. ABS предотвращает занос автомобиля.

Идея ABS проста: скользящее колесо имеет меньшее сцепление с дорогой, чем колесо, которое не буксует. Если вы можете удержать шины от потери сцепления с дорогой или скольжения по дорожному покрытию при нажатии на тормоз, вы сможете быстрее снизить скорость и сохранить лучший контроль над автомобилем.

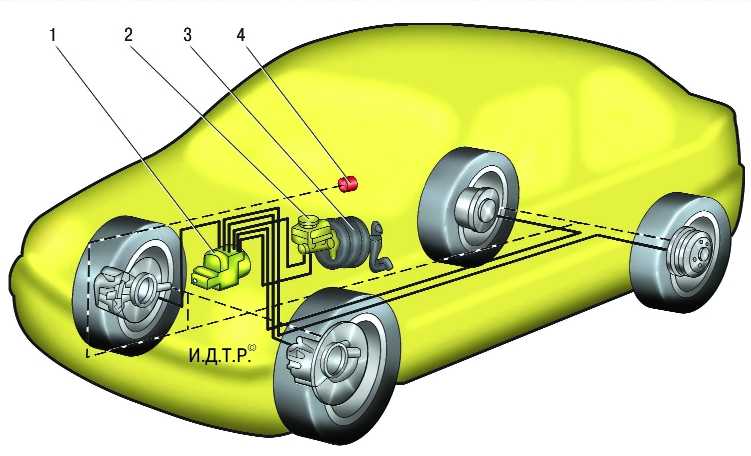

Система ABS вашего автомобиля состоит из четырех основных компонентов. Специальные датчики определяют норму скорости каждого колеса. Датчики передают эту информацию компьютерному контроллеру, модулю ABS, который анализирует и отслеживает данные, чтобы определить, когда колесо вот-вот заблокируется и перестанет вращаться. Когда модуль обнаруживает блокировку колеса, он сигнализирует насосу (приводу) и ряду клапанов, которые быстро заставляют тормозные суппорты сжимать и освобождать тормозные колодки для этого колеса. В результате колесо отказывается вращаться. Вместо этого тормоза нажимаются и отпускаются в быстрой последовательности — до 15 раз в секунду — чтобы замедлить колесо быстро, но постепенно. Благодаря ABS ваши шины не будут скользить.

Преимущества ABS

Преимущества ABS затмевают любые недостатки, если они действительно есть. Некоторые люди предполагают, что функция безопасности может затруднить своевременную остановку, что ABS может увеличить количество места, необходимого для остановки. И они будут правы. В некоторых условиях, например на гравийных дорогах, при срабатывании АБС вашему автомобилю может потребоваться больше времени, чтобы остановиться. Другие утверждают, что АБС обходится дороже — при покупке и при ремонте тормозов. Они тоже будут правильными. АБС входит в стандартную комплектацию многих автомобилей, а для других — в качестве опции. Он имеет цену как с точки зрения начальной стоимости, так и с точки зрения обслуживания тормозов.

С другой стороны, в большинстве случаев (поскольку ABS максимизирует количество трения, используемого для преобразования кинетической энергии движущегося автомобиля в тепловую энергию для тормозной способности), ABS поможет вам остановиться раньше. А что касается цены, то не только тормоза являются самой важной системой безопасности в вашем автомобиле и достойны лучшего обслуживания, но и ABS является важной функцией наряду с тормозами. Безопасность такой функции безопасности стоит затрат. В любом случае, самая большая сила ABS заключается не в ее способности остановить вас раньше, а скорее в ее способности позволить вам сохранить контроль над рулевым управлением.

Итак, вкратце, в чем преимущества?

• АБС помогает быстрее остановиться при паническом торможении в различных условиях движения
• Даже при увеличении тормозного пути АБС позволяет сохранить управляемость автомобиля
• Многие страховые компании предлагают премиальные скидки, когда ваш автомобиль оснащены АБС
• Стоимость автомобиля при перепродаже выше с включенной АБС
• Вы можете быть уверены, что ваш автомобиль оснащен передовой системой безопасности, которая, как минимум, позволяет эффективно управлять автомобилем даже при резком торможении

Что нужно сделать, чтобы использовать АБС? Не важно. Точно так же, как вам не нужно было говорить, как бежать по скользкому полу (хотя ваша мама чувствовала необходимость сказать вам, чтобы вы остановились), вам не нужно делать ничего особенного. Система работает в фоновом режиме, ожидая вашего внезапного торможения. При этом вы почувствуете легкую вибрацию педали тормоза и услышите рычащий или жужжащий звук.

Это нормально. Чего вам следует избегать, так это самостоятельно нажимать на педаль тормоза, как это делали некоторые водители в прошлом, когда большинство автомобилей не имели ABS. Просто нажмите на педаль с усилием, и пусть система сделает все остальное. Вы тренируетесь с юных лет. У вас есть это.
