Торсионная подвеска автомобиля — устройство и принцип работы
На машины ставят различные типы подвесок: пневматические, пружинные, рессорные. Расскажем что такое торсионная подвеска автомобиля, ее принцип работы и устройство. Плюсы и минусы использования торсионов.
Что это и как работает
Торсионная подвеска авто — это металлические валы, работающие на кручение, один конец которой крепится к шасси, а другой крепится к специальному перпендикулярно стоящему рычагу, связанному с осью. Данная подвеска изготавливается из термически обработанной стали, которая позволяет выдерживать значительные нагрузки при кручении. Основной принцип её действия — работа на скручивание.

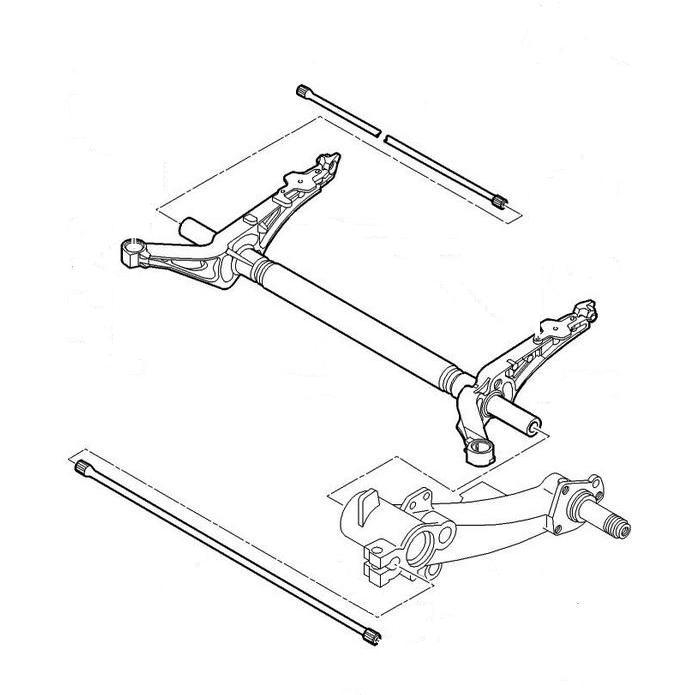

Торсионная балка может располагаться продольно и поперечно. Продольное расположение используется на больших и тяжелых грузовых автомобилях. На легковых машинах, как правило, используются поперечное расположение торсионных подвесок, обычно на заднем приводе.
В обоих случаях она обеспечивает плавность хода, регулирует крен при повороте, обеспечивает оптимальную величину затухания колебаний колес и кузова, уменьшает колебания управляемых колес.
На некоторых автомобилях торсионная подвеска используется для автоматического выравнивания с использованием мотора, который стягивает балки для придания дополнительной жесткости, в зависимости от скорости и состояния дорожного покрытия. Подвеска с регулируемой высотой может использоваться при замене колес, когда машина приподымается при помощи трех колес, а четвертое поднимается без помощи домкрата.
Плюсы торсионной подвески
- Долговечность.
- Легкость в регулировании высоты и компактность по ширине машины.
- Занимает значительно меньше пространства, чем пружинные подвески типа МакФерсон.
- Легка в эксплуатации (почти нечему ломаться) и техническом обслуживании.
Поэтому торсионы устанавливают на многие внедорожники и джипы в задней подвеске. Надежность и простота на высоте (редко ломается).
Минусы
- Она жесткая.
- Будет меньше комфорта.
- Подвески некоторых компаний бывают ненадежными.
Видео уроки
Торсионная подвеска
Многие слышали про торсионную подвеску, но далеко не каждый имеет четкое представление о том, что это такое? Данное видео постарается ответить на главные вопрос. С фотографиями и разбором схемы работы такой подвески. Плюсы и минусы торсионов. Вы узнаете, что торсионы в подвеске машины перешли от танков.
Ремонт торсионов
Среди владельцев бытует мнение о ненадежности торсионов. Проблемы появляются обычно к пробегу 100 000 км и более, но если принять необходимые меры к усовершенствованию конструкции, то ресурс многократно возрастает.
Официальные дилеры обычно приговаривают к замене всю балку в сборе, но у автолюбителей накопился огромный опыт по её усовершенствованию, которое обходится совсем недорого. В данном видео рассказывается на примере балки Пежо Партнер, однако принципиально все они одинаковые и годятся для любой модели с таким типом подвески.
Если торсионная подвеска автомобиля разболталась, то отрегулировать положения можно самому с помощью обычного гаечного ключа. Достаточно подтянуть нужные болты. Главное не переусердствовать, чтобы избежать излишней жесткости хода при движении. Т.е. жесткость в разумных пределах регулируется.
Торсионная подвеска: плюсы и минусы

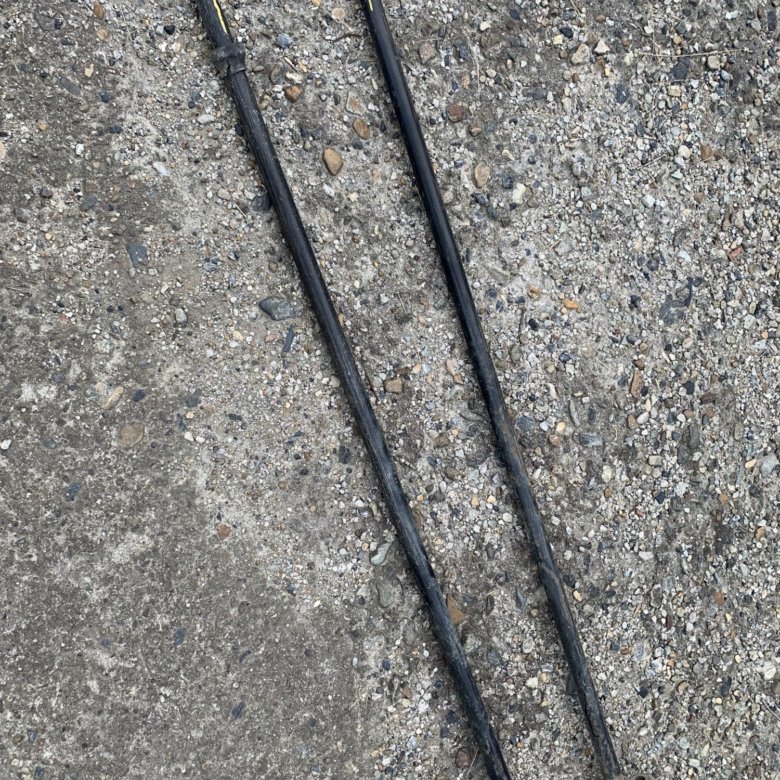

Что такое торсионТорсион – стальной вал, который работает на кручение в определенном направлении. Изделие имеет круглое или квадратное сечение. Встречаются торсионы также с пластинчатым сечением, состоящим из определенного количества слоев, противостоящих моменту кручения.
Один конец устройства жестко посажен на несущий рычаг с помощью шлицов.
Второй также посредством шлицевого соединения устанавливается на раму автомобиля. Имея расчетную величину сопротивления к скручивающим нагрузкам, торсион обеспечивает удержание массы внедорожника и надежное соединение системы подвески к кузову в случае передвижения рычага.
Торсионы изготовляются из специальных марок стали, которые отличаются повышенной износостойкостью и прочностными характеристиками. Размеры вала определяют рабочие параметры изделия, способность долговременно выдерживать критические нагрузки без нарушения характеристик и структуры металла. А также мягкость системы подвески. Во избежание коррозии и быстрого износа металла, торсионы покрывают антикоррозийными веществами.
Устройство торсионной подвескиПринцип действия торсионной подвески схож с другими видами (рессорные, пружинные).Но с разницей в том, что в качестве упругого элемента выступает металлический торсион. Во время нагрузки подвески торсион воспринимает нагрузку от рычагов, которая принуждает изделие скручиваться до расчетного значения.
После скручивания, упругий элемент возвращается в первоначальное положение, при этом выравнивая рычаг. Особой популярностью торсионы пользуются на французских моделях авто.
Прежде чем купить торсионы для своего автомобиля, рассмотрим достоинства и недостатки изделия, которые определяются особенностями конструкции.
Плюсы и минусы торсионной подвескиОдним из самых главных преимуществ торсионов является компактность конструкции. Благодаря небольшим размерам изделия, можно сделать вместительный багажник и оставить хорошее пространство в салоне для пассажиров сзади. Таким образом, освобождение пространства – главный козырь торсионов.
Немаловажным фактором в пользу торсионной подвески является зависимость жесткости устройства от длины торсиона. Чем она больше, тем, соответственно, мягче система подвески. Плюс к этому появляется возможность регулировки устройства по жесткости своими руками. Также предоставляется возможность минимально отрегулировать клиренс.
Распределение динамических ударов и нагрузки от неровного дорожного покрытия на раму существенно повышает устойчивость авто на дороге. И делает управление комфортным и надежным в процессе эксплуатации. В подавляющем большинстве случаев техническое обслуживание и ремонт торсионов обойдется дешевле, чем других систем.
Небольшая масса торсионов уменьшает потребление топлива и увеличивает ресурс эксплуатации транспортных средств. По мнению производителей, торсионы – это беспроигрышный вариант для внедорожника, отличающийся простой в установке и невысокой себестоимости производства.
Недостатки подвески на торсионахТеперь перейдем к недостаткам. Безусловно, идеальных деталей и устройств не бывает в природе. Это касается и торсионной подвески, казалось бы, на первый взгляд, идеальному инженерному решению. В системе подвески торсионного типа в процессе эксплуатации были выявлены следующие недостатки:
- Может наблюдаться повышенная тряска на задних сидениях в салоне авто.
- Кузов испытывает значительные вибрации, которые будут ощущать пассажиры и даже самая качественная шумоизоляция в этом случае не спасет.
- Появление сварных швов в конструкции подвески обуславливает возникновение напряжения, которое ограничивают предельно допустимые нагрузки на элементы торсионной подвески. Поэтому ездить придется аккуратно.
- Торсионы, как и пружины, имеют свойство трескаться. А если учесть, что их стоимость на порядок выше, вырисовываются не самые радужные перспективы финансовых растрат.
Определенные сложности касаются ремонта торсионной подвески. А также технического обслуживания устройства, регулировки торсионов. Все зависит от конструкции изделия. Стоимость ремонта зависит от сложности работ и конструктивных особенностей деталей. Если для замены торсиона придется снять балку, то готовьтесь выложить немалую сумму.
Если добраться до торсиона можно будет без капитального демонтажа, то стоимость замены устройства будет значительно ниже.
Сопоставима с ремонтом стандартной пружинной подвески.
Также многих интересует вопрос как поднять торсионную подвеску. Отвечаем: регулировать сами торсионы нельзя. Можна создать больше проблем, чем получить преимуществ. Если затянуть торсионы или переставить на зуб, то такие действия уменьшат ход подвески и машина будет склонна к перевороту. Торсионы должны быть выставлены строго по норме. Лифтовать такую подвеску лечше боди-лифтом (проставками) или полноценным комплектом для лифтования с пружинами. Это позволит поднять кузов на 4 — 5 см. Приобрести такие комплекты от лучших производителей можна в интернет-магазине Bezdor4x4.
Если вы с торсионами раньше не имели дело и сталкиваться с ними не желаете, при покупке внедорожника уточните тип подвески. Чтобы в будущем исключить различные нюансы с техническим обслуживанием.
Больше интересных статей об устройстве подвески внедорожника читайте в блоге Bezdor4x4.
Переход на полноразмерную версию | |||||||||||||||||||
Когда колесо проходит через неровность, руль скручивается. Он возвращается в исходное положение, когда кочка пройдена, и восстанавливает нормальную высоту автомобиля. Сопротивление стержня скручиванию имеет тот же эффект, что и пружина, используемая в более традиционных системах подвески. Определенная нагрузка постоянно прикладывается к рулю для поддержания дорожного просвета автомобиля. Торсион может быть установлен как продольно, так и поперечно в системе. Одной из самых полезных вещей в этой системе является то, что торсионы регулируются. Два старых автомобиля (мы не будем называть их классическими, потому что Marina определенно не считается таковой), в которых использовались торсионы, были Morris Marina и Chrysler Valiant, в которых стержни устанавливались продольно.
Вам также понадобится специальный инструмент — универсальный сепаратор шаровых шарниров, который вы, вероятно, можете найти в Интернете. Сначала снимите опорные колеса и установите автомобиль на подставки. Отсоедините аккумулятор. Далее отвинтите и снимите пресс-масленку с нижнего звена поворотного пальца. Затем вам нужно будет найти способ выдержать вес подвески. Один из способов — опустить автомобиль на деревянный брусок толщиной около 20–21 см (8 дюймов). Этот блок следует размещать как можно ближе к любым пылезащитным экранам дисковых тормозов под нижним рычагом подвески. Замените осевые стойки, чтобы они обеспечивали дополнительную безопасность на этой высоте.
Далее вам нужно будет отделить рулевую рейку и рычаг от механизма подвески. Для этого сначала отверните и снимите гайку на шаровом пальце тяги рулевой рейки. Затем с помощью сепаратора шарового шарнира высвободите шаровой палец из рычага рулевого управления.
Новый торсион можно установить с любой стороны автомобиля, а бывший в употреблении — только с той же стороны автомобиля. Это связано с тем, что бывшие в употреблении торсионы всегда имеют небольшой «набор», из-за чего они остаются слегка скрученными в одном направлении. Любая коррозия или задиры на стержне влияют на его надежность, и его нельзя использовать повторно. Перед повторной установкой реактивного рычага регулировочный винт на реактивном рычаге должен быть ввернут наполовину, а контргайка затянута. Убедитесь, что вы установили гайку болта с проушиной на указанный крутящий момент, который обычно составляет около 6,9.-7,4 кг/м (50-541 б/фут). Аналогичным образом установите болт, крепящий реактивный рычаг к шасси, с правильным крутящим моментом 3,0 кг/м (2,21 фунта/фут), а также гайку шарового пальца рулевой тяги с моментом 3,3 кг/м (2,61 фунта/фут). При повторной сборке обязательно замените все поврежденные гайки, болты и втулки. Все они должны быть в отличном состоянии. После установки нового торсиона отрегулируйте высоту подвески.
Описание торсионной подвески
Автор Люк Зитсман
Торсионная система теперь довольно старая и устаревшая, но вы все еще найдете ее в некоторых автомобилях, особенно в пикапах и коммерческих автомобилях.
В период своего расцвета торсионная подвеска использовалась в автомобилях, где комфорт превалировал над динамичной управляемостью, почти каждая версия подвески с винтовой пружиной превзошла торсионы в этом отношении. Они все еще имеют определенный смысл в коммерческих транспортных средствах из-за того, насколько они долговечны и способны обеспечить комфортную езду, даже когда автомобиль полностью загружен. Они также легко регулируются и практически не требуют обслуживания, в отличие от любой другой формы подвески.
Связанный: Приостановка веры: почему изменение вашей приостановки часто не стоит того
Основные операции торсионной подвески
VROOMOГоворя простым языком, вся торсионная подвеска (не путать с торсионно-балочной подвеской) состоит из двух металлических стержней из рессорной стали, которые заменяют пружины в подвеске.
Балки амортизируют удары о дорогу и удерживают вес автомобиля за счет скручивания (сила кручения), при этом один конец обычно соединяется с рычагом подвески, а другой — с шасси автомобиля.
Его можно отрегулировать со стороны шасси с помощью торсионной шпонки, которая также может уменьшить или увеличить клиренс автомобиля. Большинство автомобилей будут использовать эту систему только на передней или задней подвеске, но сегодня ее использование для передней подвески гораздо более распространено.
Связанный: объяснение независимой подвески и подходит ли она вам
Краткая история торсионной подвески
Через Джей ЛеноХотя эта технология существовала еще до Второй мировой войны, когда Citroën представила ее миру со своим Traction Avant, по-настоящему широкое распространение она получила только к 50-м годам.
Chrysler , возможно, был производителем, который продавал эту технологию больше всего, с их подвеской со сбивающим с толку названием «Torsion-Aire», которая ничем не отличалась от настоящей современной пневматической подвески, но тогда они считали, что она была ближе всего к ней. Это дало их автомобилям известную комфортную езду и печально известный крен кузова, но после этой успешной маркетинговой кампании все остальные производители увидели очевидные преимущества такой подвески и ее конкурентоспособность.
К концу 50-х годов американские автомобили значительно выросли в размерах и весе, этим сухопутным яхтам требовалась прочная подвеска, которая каким-то образом поддерживала бы уровень комфорта, а торсионная подвеска была идеальным тонизирующим средством.
Преимущества и недостатки торсионной подвески
OldCutsТорсионная балка стала популярной подвеской для американских автопроизводителей именно по той причине, что она позволяла автомобилям ездить как на диване.
Она амортизировала неровности так, как никакая другая подвеска на рынке в то время, и в результате стала популярной во всем мире. Они не только давали вам комфорт, но также были чрезвычайно прочными и практически не нуждались в обслуживании, но в большинстве приложений у них был один очень существенный недостаток; чрезмерный крен кузова, особенно для автомобилей, в которых он используется в качестве передней подвески. В некоторых спортивных автомобилях использовались варианты торсионной подвески в задней части, но со временем от них тоже отказались в пользу независимой подвески с винтовой пружиной, которая теперь может предложить такой же комфорт при гораздо более высоких характеристиках управляемости.
