Трактор Т-4: технические характеристики, двигатель, трансмиссия

Автор Валерий Гусев На чтение 4 мин. Просмотров 113 Опубликовано 2017-07-29

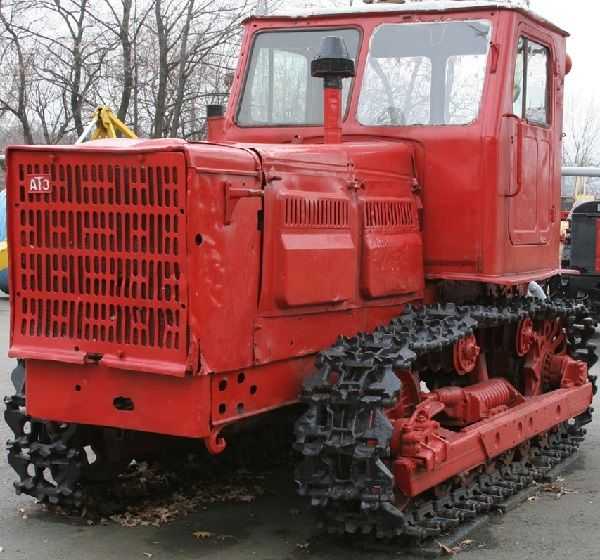

Ответом на проблемы при освоении сложных для обработки земель, стал трактор Т-4. Серийное производство было налажено в 1965 году на Алтайском тракторном заводе.

Машина относилась к тяговому классу 4 т и, ввиду относительно высокой стоимости, не стала массовой. Несколько раз трактор модифицировали и выпускали на протяжении сорока с лишним лет.

Последние экземпляры произведены в 1998 году. Из-за ряда проблем оценить, сколько было выпущено экземпляров популярной техники, пока не представляется возможным.

Двигатель

Успехом выпускаемого на АТЗ гусеничного трактора, стал силовой агрегат. Отказавшись от традиционных четырёхцилиндровых двигателей, конструкторы предпочли рядный шестицилиндровый мотор, работавший на солярке.

Первая версия, получившая заводскую маркировку А-01МСИ-1, в процессе производства претерпела ряд изменений, коснувшихся эксплуатационных качеств.

Дальнейшие модификации получили, соответственно, маркировку А-01МРСИ-1 и А-01МКСИ-1. Но основные параметры агрегатов остались на прежнем уровне:

• Мощность, на моторах ранних годов выпуска достигавшая 110 л. с., впоследствии увеличена до 135 л. с. (99 кВт). Такие показатели изначально обеспечивали трактору Т-4 повышенную тяговооружённость, чем у других тракторов выпускавшихся в СССР в середине шестидесятых годов.
• Конструктивная масса – 1150 кг. Вес с учётом мощности двигателя, не становился препятствием для использования.
• Рабочий объём – 11,15 литра при диаметре цилиндров 130 мм и ходе поршней 140 мм.

Частота вращения коленвала (номинальная) составляет 1700 об/мин, а запас крутящего момента оценивается в 25%. Несмотря на мощность и размеры, агрегат демонстрирует низкий – 163 г/л. с. в час – расход топлива.

Лучший показатель среди тракторных двигателей такого класса, производившихся в СССР. Специалисты, которым доводилось эксплуатировать рядные шестицилиндровые двигатели, знают, что такие моторы с исключительно ровными тяговыми характеристиками и сбалансированы.

Единственным серьёзным недостатком считают повышенную шумность, требующая установки шумоизоляции.

Трансмиссия и подвеска

На машинах ранних годов выпуска имела 4 ступени для движения вперёд и столько же – назад. Четырёх передач оказалось недостаточно и позже устаревшую КПП заменили агрегатом с 8 ступенями переднего и 4 – заднего хода, обеспечивающая плавный разгон.

Максимальная скорость – 9,17 км/час – оказалась скромной. По этому параметру Т-4 уступает другим гусеничным тракторам, производившимся одновременно с ним в нашей стране.

Но низкая скорость компенсируется высоким коэффициентом тяги. В конструкции полужёсткой подвески применены технические решения, аналогичные решениям, использованным на тракторах Т-100м и Т-130.

В задней части гусеничные тележки связаны жёстко закреплённой осью. В задней – опираются на поперечную рессору.

С учётом дорожного просвета в 380 мм, система подвеса гусеничных тележек обеспечивает проходимость.

Зависимый вал отбора мощности и развитая раздельно-агрегатная система позволяют устанавливать на трактор Т-4 навесное оборудование.

• Плуги с пятью корпусами.
• Агрегаты для сплошного культивирования и бороны.
• Однозубые рыхлители.
• Косилки и сеялки.
• Навесные корчеватели.

Массогабаритные характеристики

Масса в ранних модификациях составляет 7700 кг, а в поздних – 9000 кг. Благодаря ширине башмаков гусениц в 420 мм, давление на грунт у машин последних модификаций, не превышает 0, 47 кг на квадратный сантиметр.

На приемлемом уровне и габариты. При длине 4445 мм Т-4 имеет ширину 1962 мм и высоту 2585 мм. Суммировав отзывы кому доводилось эксплуатировать модификации популярной модели, получим картину достоинств и недостатков трактора.

Достоинства

Положительные качества:

• Проходимость, обеспечиваемая тяговыми характеристиками двигателя, конструкцией подвески и подбором передаточных чисел коробки передач.
• Мощная отопительная система, позволяющая эксплуатировать технику даже в сильные морозы.
• Обзор и герметичность кабины на машинах последних годов выпуска.
• Ресурс дополняемый доступностью запасных частей. Ведь выпуск модели продолжался до 1988 года, а двигатели семейства А-01 производятся и сегодня.

Недостатки

• Малый запас прочности штатных гусениц.
• Низкий ресурс и трудность замены фрикционных лент.

Трактор Т-4 сложнее в обслуживании других тракторов, производившихся одновременно с ним в СССР. Но это ещё не повод отказываться от использования зарекомендовавшей себя машины, которую ещё встречают в хозяйствах.

Мы продолжаем цикл статей о тракторах. Если вас интересует эта тема, читайте дальше, и вы узнаете много нового. Какими преимуществами обладает трактор Т-25? Как устроена на Т-40 коробка передач?

traktorwork.ru

Трактор Т-4 (Алтаец). Обзор модификаций, технические характеристики, отзывы

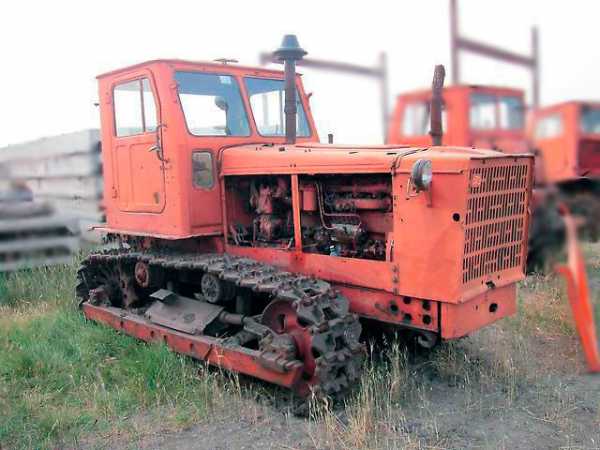

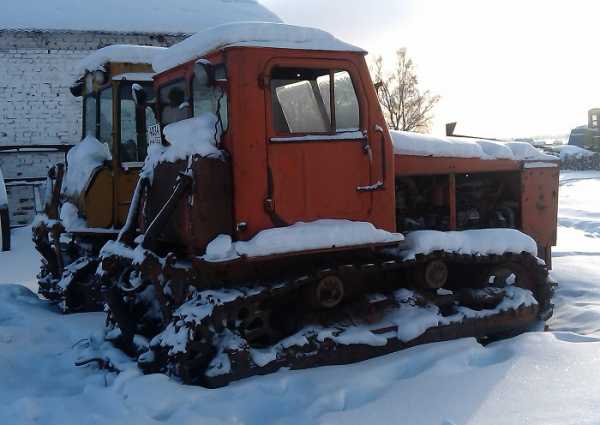

Трактор Т-4 (Алтаец)

В начале 70-х годов на территории Советского Союза была большая нехватка малолитражной тракторной техники, которая могла бы применяться в сельскохозяйственных целях. Частично этот вопрос закрывался более мощной гусеничной техникой.

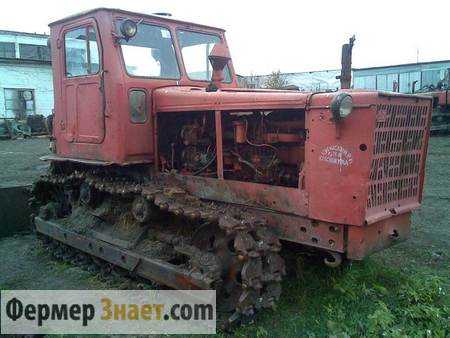

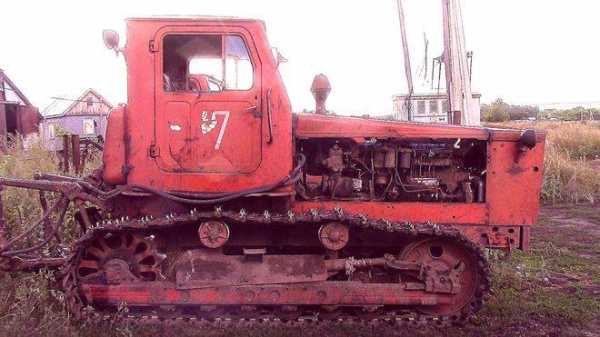

Трактор Т-4

Одним из спасательных кругов был Т-4 от Алтайского тракторного завода (в народе известный как Алтаец). Эта машина была одной из мощнейших в то время. Изначально она разрабатывалась в качестве трелевочника, поэтому и был установлен мотор с 90 л.с. под капотом. Такая модель выпускалась с 1964 по 1970 год. Затем Алтайский тракторный завод начал оборудовать эти машины более мощными двигателями. Последний представитель тракторов Т-4А был выпущен в 1998 году.

Обзор модельного ряда

Первой базовой моделью гусеничного трактора Алтайского завода была Т-4 с мощностью двигателя в 90 лошадиных сил. Она выпускалась до 1970 года. Затем трактора стали оборудоваться мотором с 130 лошадиными силами. И обозначаться Т-4А и Т-4АП.

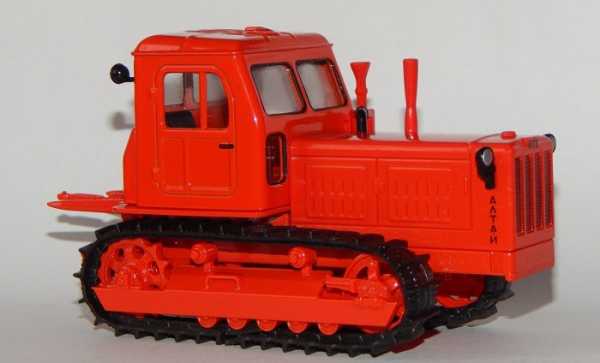

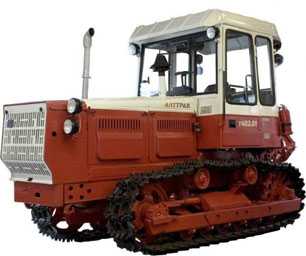

Трактор Т-4А

Трактора Т-4 А и Т-4 АП предназначаются для проведения сельскохозяйственных работ, а Т-4 АП весит больше и используется при выполнении строительных или ремонтных работ, а также трелевки леса. Гусеничная модель Т-4 А весит 8140 кг, а Т-4 АП имеет вес в 9 тонн. Исходя из этого, и идет разница в области применения.

Технические характеристики

Многофункциональный гусеничный трактор Т-4 имеет идеальные для своего тягового класса габариты: 4650×1950×2840 мм. База Т-4 имеет длину в 252 см. Высота дорожного просвета составляет 371 мм.

Двигатель

Сейчас на рынке представлены в основном гусеничные тракторы модификации Т-4 А. Их мотор имеет мощность в 130 лошадиных сил. Он работает на дизельном топливе. Это значительно уменьшает потребление топлива, по сравнению с бензиновыми аналогами. Средний расход дизеля во время эксплуатации составляет 250 г/кВт-ч.

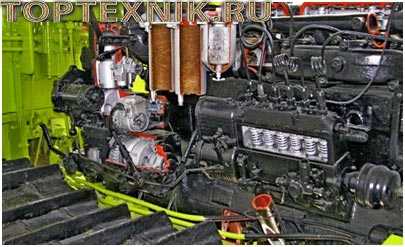

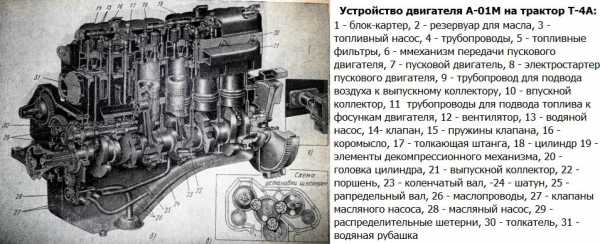

Двигатель А-01М трактора Т-4А

Топливный бак имеет объем в 320 литров. Благодаря этому трактор Т-4 может работать в автономном режиме на протяжении длительного периода времени (около 2-х смен). Заводится мотор при помощи электростартера с кабины оператора. Если по каким-либо причинам аккумулятор не дает искру, то привести в действие мотор можно при помощи ручного шнура.

Коробка передач

Крутящий момент передается с маховика двигателя на КПП, а оттуда уже на трансмиссию. Коробка передач установлена механическая: 8 ступеней для езды вперед, и 4 назад. Изменение направления езды происходит путем выключения бортового фрикциона.

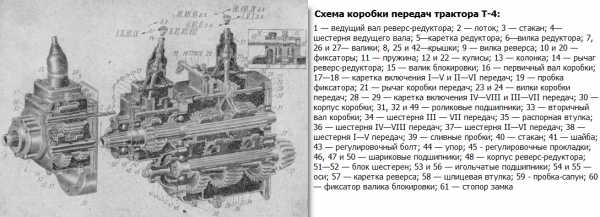

Схема коробки передач трактора Т-4

Максимальная скорость составляет 9,32 км/ч. Это вызвано большим весом машины, гусеничным приводом и полужесткой подвеской. Колесные агрегаты позволяют развивать большую транспортировочную и эксплуатационную скорость.

Ходовая и трансмиссия

Гусеничный модуль предоставляет владельцам трактора Т-4 много возможностей применения.

Трактор Т-4 может приводить устройство в движение по мокрым почвам, броду, наклонной плоскости и снежному покрову. Фактически, если есть земля, то эта машина способна проехать там.

Рама трактора Т-4А представляет собой жесткую лонжеронную конструкцию. В состав ходовой части входят амортизаторы и две тележки с гусеничными полотнами.

Кабина и управление

Кабина трактора Алтаец Т-4 рассчитана на 2-х человек. Контроль температуры внутри осуществляется при помощи кондиционера для обогрева или вентилятора для потока холодного воздуха. Самые первые модели не оснащались тепло- и шумоизоляцией. Это функция была добавлена в тракторы, начиная с 1970 года. Снижение вибрации происходит благодаря специальным рессорам.

Гидравлика и приводы

Гусеничные трактора Т-4 имеют ряд преимуществ перед колесными моделями. Они могут с легкостью использовать в качестве бульдозера или экскаватора. На Алтайцах установлена гидравлическая система раздельного типа, которая позволяет управлять отдельно передним и задним навесным оборудованием. Сцепка предусматривает возможность подсоединения двух и трехточечной навески: фрезы, плуги, культиваторы, бороны, отвалы, рыхлители, сеялки, косилки и корчеватели.

Схема гидравлической системы раздельного типа

Управление передней навеской (бульдозером или экскаватором) происходит непосредственно с кабины оператора. Зачастую Т-4 используется в качестве трелевочника, поскольку обладает значительной мощностью и проходимостью. Осуществляться эта процедура может двумя способами: погрузки стволов на специальные прицепы или привязыванием бревна непосредственно к трактору.

Инструкция по эксплуатации

Правила ухода за Алтайцем и особенности его применения описаны в инструкции по применения. Далее представлены правила обслуживания и исправления основных неисправностей.

Техническое обслуживание

В настоящее время гусеничные трактора Т-4 в основном используются сезонно перед посадочными работами и после сбора урожая. Поэтому каждый владелец этой техники должен знать, как правильно начать работу после простоя.

Запуск трактора после консервирования:

• Добавить масло и дизель;
• Установить аккумулятор;
• Убедиться в работоспособности мотора, а также системы торможения и управления;
• Проверить, нет ли утечек масла или дизеля.

После проведения работ необходимо очистить машину от налипшей грязи и пыли. При эксплуатации в холодное время года следует каждый раз сливать топливо из системы по окончанию выполнения работ.

Для консервации Алтайца следует выполнить следующие действия:

• Слить тосол, дизель, масло и прочие жидкости из систем;
• Выставить коробку передач в нейтральное положение;
• Вытащить аккумулятор;
• Под гусеницы подложить подложку, чтобы предотвратить их выход из строя.

Основные неисправности и способы их устранения

Алтайская техника не отличается особым качеством сборки, поэтому зачастую приходится проводить мелкие ремонтные работы.

Если переключение передач затруднено:

• Смазать доступные узлы водостойкой смазкой;
• Залить масло в КПП;
• Отрегулировать положение муфты сцепления.

Если гидронасос не работает:

• Отсутствие масла;
• Выход из строя системы контроля смазочного материала;
• Проблемами гидравлической системы.

Видео обзор

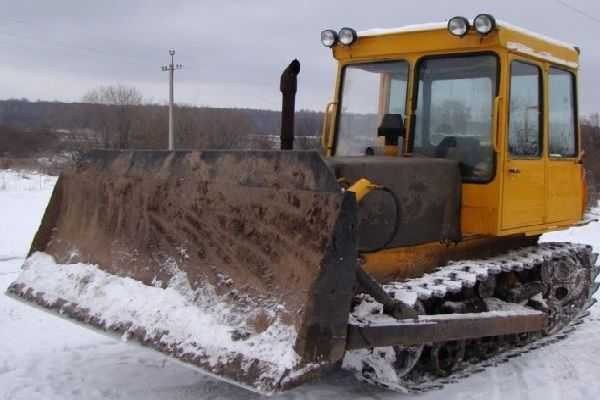

Обзор работы трактора Т-4 в качестве бульдозера для уборки снега

Отзывы владельцев

Ниже представлено несколько мнений о гусеничном тракторе Т-4 с форумов.

Василий:

«Работал на таком по молодости. Честно сказать впечатления не самые лучшие. Огромный плюс то, что он тянет он без проблем, какую навеску не подцепи. Но, Боже, 10 км/ч. Да я пешком быстрее хожу, чем он едет. И это на 8 передаче!!! Подвеска не доделанная, рессоры говорите, а Вы проедьтесь на нем. Трясет как селедку в банке. Двигатель ревет очень сильно. А если в поле сломался, то это все. На месте починить не реально. Только везти в гараж и там ремонтировать.»

proogorod.com

Трактор Т4 «Гусеничный» — Назначение и технические характеристики Топтехник

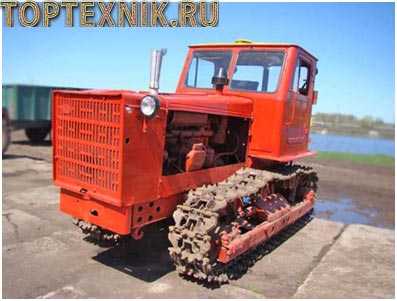

С 1964 года на Алтайском тракторном заводе выпускался гусеничный трактор Т4. Машина получила применение в сельскохозяйственной, коммунальной, промышленной и других сферах. В сравнении с другими машинами, трактор оснащен дизельным силовым агрегатом высокой мощности, и отличается техническими показателями.

Назначение трактора Т 4

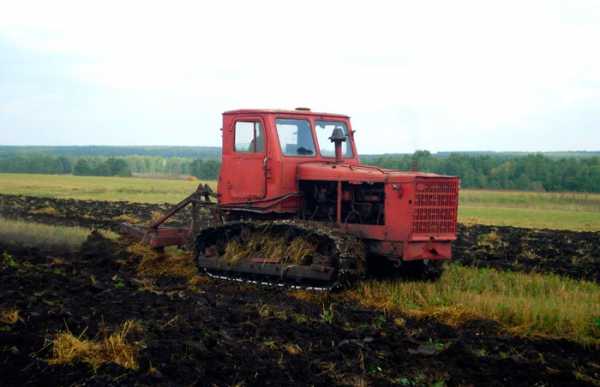

Трактор предназначался для использования в сельском хозяйстве. Благодаря гусеничной ходовой части, он оказывает небольшое давление на плодородные слои почвы. Тяговые характеристики позволяют выполнять большой спектр работ. Машина совместима с большим ассортиментом навесного и полунавесного оборудования.

Большая площадь соприкосновения с поверхностью Т4 дает машине высокие показатели проходимости. Это важно при обработке полей на ранних весенних сроках.

СПРАВКА: Ранняя обработка почвы в весеннее время сохраняет влагу, необходимую для хороших всходов.

Высокая мощность силовой установки разрешала использовать машину не только в сельском хозяйстве, но и в строительной и промышленной сфере. Машина хорошо зарекомендовала себя при строительстве дорог. В зимнее время года Т4 использовался для очистки дорожного покрытия от снежного массива.

Благодаря универсальному навесному устройству, модель может оснащаться не только сельскохозяйственным оборудованием. Возможна установка фронтального отвала. В лесной сфере трактор использовался со специализированными корчевателями пней.

Модификации трактора

Производитель выпустил две модификации гусеничного трактора:

Трактор Т 4А

В 1970 году сотрудники Алтайского тракторного завода выпустили гусеничный трактор Т 4А. Целью конструкторов было увеличение тяговых характеристик машины. По сравнению с базовой модификацией, Т 4А оснастили более мощным силовым агрегатом. Мощность силового агрегата составляла 130 лошадиных сил. Вместе с трансмиссией силовой агрегат дает трактору Т 4А высокие показатели тяги.

Трактор Т 4а, технические характеристики которого выше чем у базовой модели, был предназначен для обработки почвы разной степени твердости. Он может делать вспашку мерзлой земли на высокой скорости.

Трактор Т 4АП

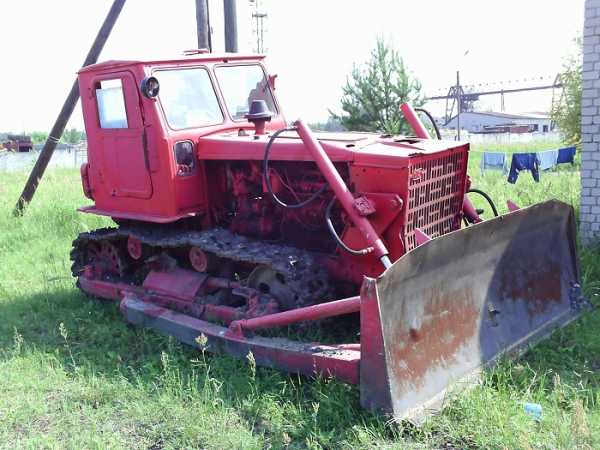

Модель Т4 АП разработана для использования в промышленных, коммунальных и других сферах. Отличием модификации от базовой модели является прицепное устройство. На тракторе установлены кронштейны для установки отвалов.

В передней части модели расположены крепления для гидравлических цилиндров. С помощью гидравлических цилиндров происходит подъем и опускание отвала. Управление передним навесным оборудованием осуществляется дистанционно из кабины водителя. Машина оснащена силовым агрегатом предшествующей модификации.

ВАЖНО: Шарниры для установки фронтального отвала расположены ближе к заднему краю трактора. Это снижает нагрузку на балки крепления отвала во время эксплуатации.

Технические характеристики Т4

Трактор Т4 Алтай имеет следующие технические характеристики.

Габариты трактора

Габаритные размеры трактора Т4 следующие:

• Вес трактора Т4 – 8870 килограмм;
• Длина с навесным устройством в поднятом состоянии – 4650 мм;
• Ширина машины по наружным краям трактора – 1952 мм;
• Высота от почвы до верхнего края крыши – 2840 мм;
• Клиренс – 370 миллиметров;
• Колея (расстояние между центрами траков) – 1384 миллиметра;
• База – 2522 мм;
• Ширина траков – 420 мм.

Кабина и пост управления

Машина оснащена металлической кабиной. Она расположена на задней части рамы. Кабина герметична, имеет вентиляцию и автономное отопление. Это не допускает попадание пыли при работе, и дает возможность использовать машину в любых климатических условиях.

Кабина установлена на амортизаторы гасящие вибрации, передающиеся от силовой установки и ходовой части. В салоне установлено сидение оператора. Для снижения вибрации кресло установлено на амортизатор. Возможна регулировка сидения по высоте. Это дает возможность выставить кресло для человека любого роста.

ВНИМАНИЕ: Рядом с креслом оператора устанавливается пассажирское кресло.

В салоне расположены рычаги управления трансмиссией трактора Т4. На передней панели распложены контрольно измерительные приборы. Щиток приборов разрешает трактористу следить за работой узлов и механизмов.

Трансмиссия

Т4 оснащен механической коробкой переключения передач. Она имеет 8 передач вперед и 4 для движения назад. Гусеничный трактор модификации Т 4А имеет реверс редуктор. Управление КПП производится дистанционно из кабины оператора.

Передача крутящего момента от силовой установки к коробке переключения передач осуществляется через двухдисковое сцепление сухого типа. Сцепление находится в постоянно включенном положении. Поворот машины осуществляется торможением одного из траков. Это позволяет выполнять развороты практически на одном месте.

Ходовая часть

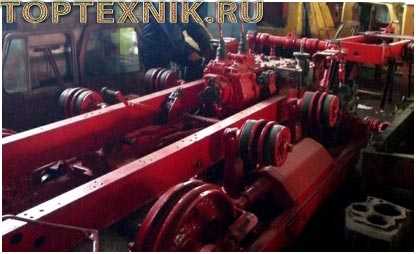

Рама модели выполнена из двух продольных лонжеронов. Они жестко соединены между собой поперечными балками. Лонжероны и балки изготовлены из высококачественной стали. Подвеска трактора имеет поперечную рессору.

Гусеничная тележка трактора представляет собой раму с установленными на нее опорными катками. Шестерня привода расположена в задней части тележки. Такая система хорошо зарекомендовала себя при эксплуатации с фронтальными отвалами. Натяжение трака выполняется передним направляющим колесом.

Особенности машины

Трактор Т4 является машиной, отличающейся простотой конструкции, и неприхотливостью к условиям использования. Основную массу поломок составляют мелкие неисправности. Ремонт трактора можно быстро выполнить в полевых условиях. Обслуживание машины может проводить человек, имеющий минимальные навыки.

По тяговым характеристикам Т4 превосходит многие аналоги своего класса. Мощный двигатель в совокупности с гусеничной ходовой частью позволяют ему выполнять различные работы. Емкость для топлива составляет 320 литров. Это позволяет использовать модель на отдаленных участках длительное время без дополнительной заправки.

Благодаря универсальным прицепным устройствам и качественной гидравлической системе, Т4 может работать с разными видами оборудования. Он является многофункциональной машиной, применяемой в различных сферах. Так же можете прочитать про Категория на трактор: Какая нужна и как открыть.

Силовая установка

В зависимости от модификации, гусеничный трактор общего назначения Т4 может оснащаться двумя видами силового агрегата.

Модель Т4

Трактор оснащался четырехцилиндровым дизельным двигателем с рядным расположением цилиндров. Максимальная мощность силовой установки составляет 90 лошадиных сил. Двигатель имеет жидкостное охлаждение принудительного типа. Движение охлаждающей жидкости в системе осуществляется при помощи водяной помпы.

Запуск силового агрегата производится двухтактным одноцилиндровым двигателем. Топливом для работы пускателя является смесь бензина с дизельным маслом. Бензиновый пускатель раскручивает коленчатый вал основного агрегата. После запуска мотора привод пускателя выходит из зацепления автоматически.

Модель Т 4А

Т 4А оборудован более мощным силовым агрегатом, чем базовая модель. Она имеет шестицилиндровый четырехтактный двигатель с рядным расположением цилиндров.

Максимальная мощность агрегата составляет 130 лошадиных сил. Он имеет жидкостное охлаждение. Для облегчения запуска при минусовой температуре окружающей среды, мотор оборудован предпусковым подогревателем.

Двигатель имеет следующие технические характеристики:

• Марка силовой установки – А-01М;
• Диаметр цилиндров – 13 сантиметров;
• Ход поршня ( от верхней до нижней мертвой точки) – 14 сантиметров;
• Объем – 11.15 л.;
• Расход дизельного топлива – 173 г/ кВт. ч.;
• Частота вращения коленчатого вала – 1300 об/мин;
• Запуск мотора – комбинированный.

Для запуска используется одноцилиндровый пускатель мощностью 10 л.с. Охлаждение пускателя включено в систему охлаждения основной установки. Запуск бензинового пускателя производится электрическим стартером из кабины оператора.

Из вышеперечисленного следует, что гусеничный трактор Т4 является качественной машиной. В технических характеристиках он не уступает аналогам своего класса, а в некоторых показателях превосходит их.

toptexnik.ru

Технические характеристики трактора Т-4 (Алтаец)

Заслуженно заработавший хорошую репутацию, трактор Т-4 выпускался на Алтайском заводе долго — с 1964 до 1998 года. Конечно, последняя модификация заметно отличалась от самого первого варианта, но все речь идет об одной машине.

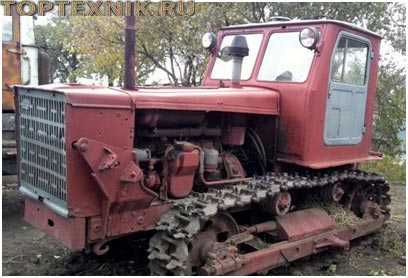

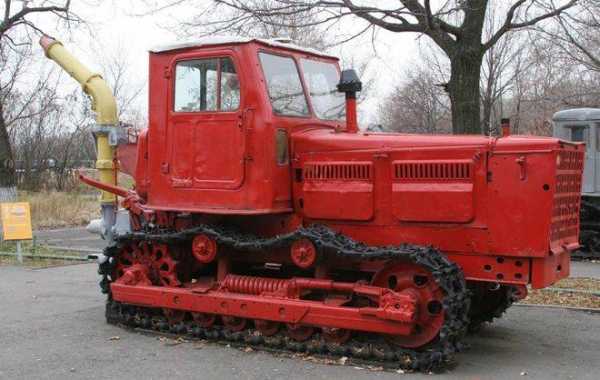

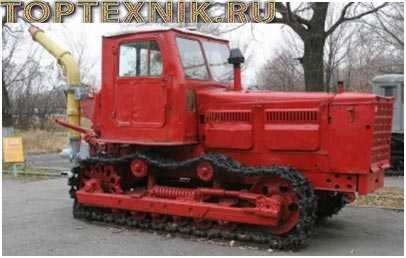

Трактор Т-4 (Алтаец)

Базовая версия выпускалась недолго — до 1970 года. Быстро обнаружились слабые узлы и потребовались некоторые доработки. Модернизация коснулась двигателя. Его мощность повысили со 110 л.с. до 135 л.с. В названии добавился буквенный индекс А и трактор Т-4 стал известен как «Алтаец». Дальнейшие улучшения касались главным образом кабины: она стала заметно теплее, улучшилась система фильтрации воздуха, было доработано отопления. Хотя Т-4 так и остался суровой, мужской машиной.

Как это ни странно, но история трактора Т-4 небогата на события. Машина получилась пусть и с недостатками, но в целом неплохая. Все минусы и плюсы ее происходили напрямую из первоначального круга задач. Абсолютно универсального инструмента не существует. Поэтому важно понимать, что гусеничный трактор Т-4 имеет четкую специализацию. Поэтому делать обзор возможностей машины требуется с некоторыми оговорками.

Особенности машины

Т-4 изначально разрабатывался как пахотный трактор для работы на тяжелых и запущенных землях. Отсюда распространение его на целинных землях, популярность его в Сибири и Казахстане. Хорошая тяговые характеристики в 40 кН (4 mc), солидный запас мощности, довольно крепкая конструкция и живучий, надежный двигатель (рядная шестерка) с неплохими показателями экономичности — всего 24 литра топлива на час работы. Система подвески обуславливала уникальную проходимость и возможность преодолевать серьезные склоны. Та же подвеска, при минимальных изменениях позволяла применять самое разное навесное оборудование. Но и она же ограничивала сферу применения. Слишком жесткая получилась конструкция и слишком мала оказалась максимальная скорость (всего 9 км/ч). Это привело к тому, что машина в хозяйствах простаивала осенью и весной, интенсивно работала летом и не особо охотно — зимой. Слишком жесткая система подвески делала затруднительной эксплуатацию на обледенелой дороге — по причине тряски и повышенной утомляемости водителя.

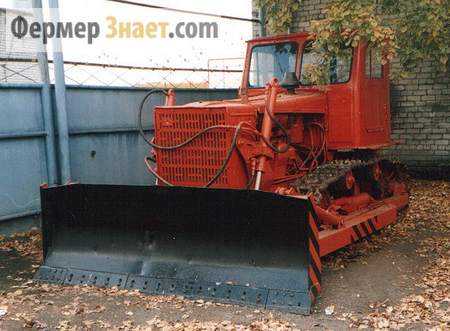

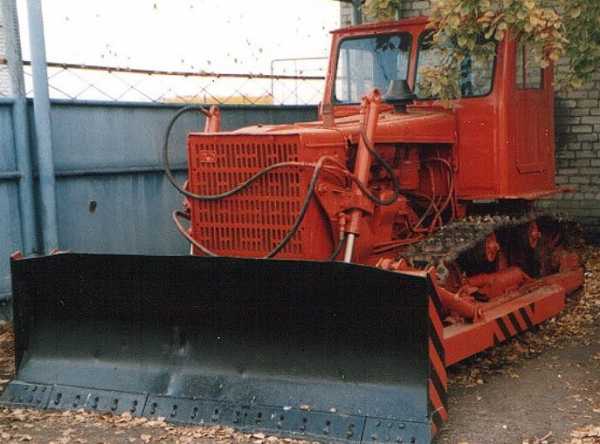

Трактор Т-4 с навесным оборудованием

Трактористы отмечали надежность машины, ее неприхотливость, простоту в ремонте и обслуживании. Хотя и тут были недочеты. Шумный двигатель, относительно малый срок службы гусеницы, быстрый износ фрикционных лент и неудобство их замены — для этой операции требуется демонтаж топливного бака.

Есть и огромные плюсы. Двигатель и коробка просты в обслуживании. Можно проводить ремонт и обслуживание силами одного человека. Как и смена навесного оборудования. Доступность запасных частей и отличный круговой обзор.

Основные модификации

В целом проект получился удачным. Но сама базовая модель предлагалась в 4 вариантах комплектации. Кроме того, была одна модификация для промышленной эксплуатации.

Основные варианты комплектации:

• С1 — дополнительная навесная гидросистема, два силовых цилиндра и система дополнительной подвески.
• С2 — комплектация С1 без дополнительных цилиндров и системы дополнительной подвески.
• С3 — только дополнительные гидроцилиндра.
• С4 — навесная гидросистема и система дополнительной подвески.

Модификация для промышленных целей имела маркировку Т-4АП и не имела систему подвески для оборудования сзади. Чаще всего использовалась как бульдозер.

Поэтому на вопрос сколько весит трактор Т-4 однозначно сказать сложно. Все зависит от комплектации.

Технические характеристики машины

Хотя за время выпуска применялось четыре варианта силовых агрегатов, но технические характеристики трактора Т-4 «Алтаец» оставались неизменными.

Технические характеристики	Значение
Номинальная мощность двигателя	95,6 кВт (130 л.с.)
Частота вращения двигателя при номинальной мощности	1700 об/мин
Диаметр цилиндра	130 мм
Ход поршня	140 мм
Удельный расход топлива	251,7 г/кВт*ч (185 г/э.л.с.*ч)
Топливо для основного двигателя	дизельное ГОСТ 305-73
Пускового двигателя	смесь автомобильного бензина А72 или А76 с моторным маслом в пропорции 1:20
Емкость топливного бака	320 л
Колея	1384 мм
Продольная база	2522 мм
Дорожный просвет	320 мм
Ширина башмаков	420 мм
Удельное давление на почву	0,04МПа (0,4 кгс/см2)
Габаритные размеры	4684х1952х2545 мм
Вес трактора Т-4 в снаряженном состоянии	8145 кг
Электрооборудование	12 В

Коробка передач трактора Т-4 с реверс-редуктором позволяет выбрать из 8 скоростей вперед и 4 назад. Коробка оказалась настолько удачным агрегатом, что она ни разу не подвергалась модернизации.

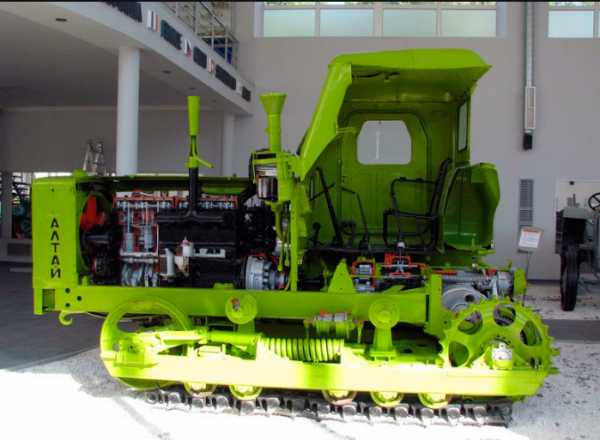

Трактор Т-4 в разрезе

Машина имеет стандартную компоновку. Конструкция собрана на сварной раме из двух коробчатых лонжеронов. Спереди лонжероны соединены брусом.

Двигатель крепится на трех точках. За двигателем последовательно стоят муфта сцепления, кардан, реверс-редуктор, коробка ПП, конечные передачи.

Муфта сцепления сухая, двухдисковая, постоянно замкнутая. Управление педалью через гидроусилитель.

Тормоза сухие, ленточные.

Подвеска маятниковая, с одной поперечной рессорой, одним балансирным валом и двумя балансирными тележками.

Кабина металлическая, крепится на два амортизатора. Имеется пассажирское сидение. Кабина обогревается, оборудована системой вентиляции и фильтрации воздуха. Все приборы и управление аналоговое, механическое.

Требования ТО

Ежедневное техническое обслуживание машины сводится к регулярному осмотру, чистке, смазке, подтяжки механизмов. Периодичность более сложного обслуживания зависит от времени работы, сроков эксплуатации, изношенности отдельных узлов и агрегатов. Производитель рекомендует производить:

• ТУ №1 через каждые 60 мото-часов или 30 дней работы, если за этот срок наработка будет менее 60 часов.
• ТУ №2 через каждые 240 часов.
• ТУ №3 через каждые 960 часов.

Поскольку модель трактора уже не выпускается, при приобретении подержанной машины стоит обращать на следующие вещи:

• Состояние шлангов гидросистемы.
• Наличие протечек на фланцах насосов гидросистемы.
• Состояние крестовины карданного вала — при больших нагрузках или длительном сроке работы она может быть разбита.
• Степень износа маховика сцепления трактора Т-4.

Заключение

Несмотря на возраст разработки, технические характеристики трактора Т-4 позволяют ему и сегодня с успехом эксплуатироваться. Надежная конструкция, пусть и не самая удобная в обслуживании. Хорошая мощность, проходимость, невысокая цена расходников и запчастей. Большая распространенность в районе Сибири и Казахстана, хорошие тяговые характеристики. Хороший вариант для небольших фермерских хозяйств, поскольку трактор создавался именно с прицелом на тяжелую работу в данном секторе.

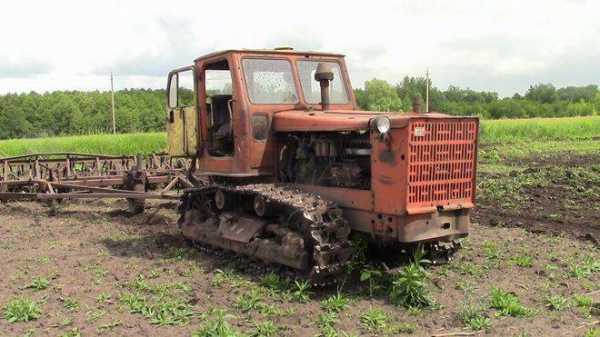

Трактор Т-4 в работе на поле

Марина

Дата публикации:

Апрель 14, 2018

Рейтинг статьи:

Загрузка…

Понравилась статья?

Поделиться статьей

---

похожие статьи

ospetstehniki.ru

Гусеничный трактор Т-4А, созданный для работы на целинных землях Сибири

Т-4А – первая собственная разработка Алтайского тракторного завода. Эта модель предназначалась специально для работы на целинных землях Сибири; Казахстана и Средней Азии. Конструкция трактора была устроена таким образом, чтобы совладать с тяжелыми климатическими и почвенными условиями этих регионов. Эта модель получила широкое распространение в восточной части СССР, где нашла применение не только в сельском хозяйстве, но и на строительных и дорожных работах.

В основу конструкции трактора легли новейшие инженерные решения. На нем был установлен дизельный двигатель А-01М, разработанный Алтайским моторным заводом, позволявший развивать необходимую для работы в степных условиях мощность. Ходовая часть машины была выполнена из стали 35ГТРЛ. Этот новый прочный сплав был получен и производился прямо на АТЗ. Он обеспечивал гусеницам Т-4А большую надежность.

Сельскохозяйственная утопия

В 1971 году началась девятая пятилетка. На волне подъема народного хозяйства предыдущих лет власти стремились еще больше повысить темпы экономического роста. Перед колхозами и совхозами была поставлена задача значительно увеличить объемы производства зерна, картофеля, овощей и других культур. Производительность сельскохозяйственного труда должна была увеличиться почти в 1,5 раза, а себестоимость при этом снизиться.

Такие масштабные задачи требовали лучшего технического оснащения. Машиностроение стало важным направлением промышленного развития. Планировалось значительно увеличить объемы производства и поставок сельскохозяйственной техники. За пятилетку колхозы и совхозы должны были получить порядка 1,7 млн тракторов (в том числе 705 тыс. пахотных) и 1,5 млн прицепов к ним, 1,1 млн грузовых автомобилей, 87 тыс. экскаваторов, 82 тыс. бульдозеров, 42,5 тыс. скреперов, а также 541 тыс. зерновых, 230 тыс. силосоуборочных и 60 тыс. свеклоуборочных комбайнов.

Однако проблемы с сельскохозяйственной техникой не ограничивались ее малым количеством. Старые модели тракторов уже не отвечали требованиям нового пятилетнего плана. Перед разработчиками стояла задача создать машины большей мощности и производительности, которые могли бы обрабатывать поля на высоких скоростях. С новыми тракторами применяли комбинированные агрегаты, способные выполнять несколько операций за один проход. Одной из таких новых моделей стала Т-4А.

Первый алтайский трактор

Новую модель разработали на Алтайском тракторном заводе. Это предприятие было основано в 1942 году в Рубцовске на базе эвакуированного оборудования Харьковского и Сталинградского заводов. К началу 1960-х годов оно стало одним из крупнейших машиностроительных предприятий в СССР.

Первой собственной разработкой Алтайского завода стал гусеничный трактор Т-4. Он предназначался специально для рисовых и хлопковых полей среднеазиатских республик. Из-за особенностей климата и почв в этих регионах сельскохозяйственные работы на их землях были довольно трудоемкими и требовали больших затрат топлива. Новый трактор имел большую мощность, что позволяло ускорить и удешевить производство.

Согласно заданию Министерства сельского хозяйства Т-4 должен был положить начало целому семейству гусеничных машин. В 1966 году одна из ранних модификаций, Т-4М, была удостоена золотой медали на Международной выставке в Москве. Годом позже Алтайский завод был отмечен орденом Ленина за вклад в развитие советского машиностроения.

Несмотря на достигнутые успехи, разработчики завода продолжали совершенствовать конструкции выпускаемых тракторов. Одним из главных инженерных достижений АТЗ было получение А. И. Шведуновым новой марки низколегированной стали 35ГТРЛ. Этот сплав отличался исключительно высоким качеством и износостойкостью. Он нашел широкое применение в советском машиностроении. На Алтайском заводе новую сталь применяли для изготовления ходовой части тракторов, что позволило значительно повысить их надежность и, как следствие, экономическую эффективность.

В 1970-х годах происходит техническое переоснащение завода и одновременно с этим переход на производство усовершенствованной модели – Т-4А, в последствие отмеченной рядом наград.

На все случаи жизни

АТЗ производил четыре основных модификации трактора, отличавшихся поставляемым вместе с машиной оборудованием. Наиболее универсальной была модель Т-4А-С1. Она была оснащена агрегатами гидравлической навесной системы, механизмом для навешивания орудий и основными и выносными силовыми цилиндрами. Комплектация других модификаций была скромнее.

В модели С4 отсутствовали силовые цилиндры, а в С2 – еще и механизм навешивания. В модификации СЗ цилиндры были, но не было гидравлических агрегатов и, опять же, механизма для навешивания орудий.

Конструкторы Алтайского завода разработали также модель Т-4АП. В отличие от Т-4А, она предназначалась не для сельского хозяйства, а для применения в промышленности, в частности для мелиоративных и строительных работ. Чтобы приспособить трактор к новым операциям, инженеры оснастили его гидроцилиндрами привода и фронтальным отвалом. Т-4АП также имел механизм блокировки рессоры подвески, который позволял поддерживать точное позиционирование отвала.

Инженерные новшества

Т-4А – гусеничный трактор общего назначения. Он может работать как с навесными, так и с прицепными гидрофицированными орудиями. Основное предназначение Т-4А, как и его предшественника, – глубокая вспашка тяжелых почв, а также выполнение посева и уборки на повышенных скоростях.

Однако трактор мог действовать и в связке с бульдозерным оборудованием, что позволяло использовать его на транспортных, дорожных, землеройных и строительных работах. По своим техническим характеристикам Т-4А значительно превосходил свои колесные аналоги. Трактор можно было использовать круглый год: в зимний период — для задержания и накопления снега на пашне, в весенний — для работы на переувлажненных почвах.

Т-4А оснащен четырехтактным дизелем А-01М, усовершенствованной модификацией двигателя А-01, который ставился на Т-4. По сравнению с предшественником он позволяет развивать мощность 130 л. с. (против 110 л. с.) и имеет большую длину сцепления. К усовершенствованиям относится также система очистки воздуха, установленная на сам двигатель. Кроме того, его основные механизмы помещены в картер, что также защищает их от пыли и грязи.

Коробка передач Т-4А оснащена реверс-редуктором. Этот блок обеспечивает отключение трансмиссии от дизеля, что позволяет получить три диапазона передач: основной, пониженный и заднего хода. Кроме того, редуктор содержит электрическое блокировочное устройство, которое не дает запустить дизель при включенной передаче.

Сухие ленточные плавающего типа тормоза трактора позволяли тормозить машину при переднем и заднем ходе. Тормоза планетарного механизма обеспечивали плавные повороты трактора, остановочные – крутые и на месте. Тормозами солнечных шестерен тракторист управлял при помощи рычагов с гидроусилителями, остановочными — при помощи педалей.

Практические недостатки

Несмотря на оригинальные инженерные решения, отмеченные множеством наград, и широкое распространение в целинных районах Сибири и Казахстана, тракторы семейства Т-4 не пользовались особенной любовью колхозников. Хотя мощная тяга позволяла использовать их для распашки тяжелых орошаемых почв, конструкция трактора имела существенные недостатки.

Главным из них была полужесткая подвеска. Во-первых, вопреки намерениям разработчиков, она не позволяла трактору развивать большую скорость. Это делало его, по сути, пригодным только для пахотных работ, в летне-осенний период Т-4А простаивали. Модели-конкуренты Т-74 и Т-150, выпускаемые Харьковским тракторным заводом, развивали куда большую скорость и широко применялись для уборки урожая и других летних работ.

Во-вторых, зимой при распашке мерзлого грунта подвеска вызывала сильную тряску. В сочетании с громким шумом от двигателя это доставляло водителю существенные неудобства и даже представляло опасность для здоровья. Еще одним крупным недостатком была сложность трактора в ремонте и обслуживании. Так, например, для замены фрикционных лент поворотного механизма, которые довольно быстро изнашивались, нужно было снять топливный бак. Не отличались надежностью и гусеницы трактора.



carakoom.com

технические характеристики, преимущества и недостатки

Трактор Т 4 – сельскохозяйственная машина на гусеничном ходу, выпускаемая Алтайским заводом тракторов. Агрегаты выпускались в промежутке 1964 и 1970 годов. Функциональное предназначение – глубокая вспашка грунта, сплошная культивация поля, посев культур и их уборка. На трактор Алтаец можно установить навесные, полунавесные, прицепные механизмы для проведения плантажной и землеройной работы на повышенной скорости.
На машине производятся работы на тяжелой почве, на целинной и залежной земле. При установке бульдозерного ковша, машина справляется с промерзшим грунтом. Обыкновенную пахоту пятикорпусным плугом бульдозер Т 4 осуществляет на скорости 5-7 км в час. Гусеничный ход агрегата имеет лучшую проходимость по тяжелым грунтам, чем у колесного аналога.
Т 4а – модернизированная версия т 4. Выпуск модели Т 4а производился в промежутке 1970 и 1998 годов. Эта модификация отлично работала в зимнее время при наличии большого количества выпавшего снега. Весной без проблем работала на переувлажненной почве.

Трактор Т 4

Технические характеристики Т 4а

•  Мощность двигателя составляет 130 л.с.
•  Вращение коленвала осуществляется с частотой 1 700 вращений в минуту.
•  Диаметр поршня в двигателе 13 см.
•  Скорость езды трактора вперед 9,32 км в час, назад 6,1 км в час.
•  Топливный бак вмещает 320 литров топливной жидкости.
•  Габариты 4 650 х 1 952 х 2 840 мм.
•  Минимальный радиус при повороте равен 170 см
•  Показатель колесной базы 2 522 мм.
•  Размер дорожного просвета 371 мм.
•  Масса 8 тонн 145 кг.
•  Гусеницами оказывается давление 0,5 кгс на см2 грунта.

Характеристики двигателя

Дизельный мотор А01М славится своим низким расходом топлива. Шестицилиндровые моторы А-01М поставлялись Алтайским Моторным Заводом. Для работы двигателя каждый час сжигается примерно 24 литра дизельного топлива. При полной заправке бака (320 литров),бульдозер т 4 сможет отработать несколько смен подряд без дополнительной заправки топливом.
Запускается основной двигатель А01М водителем при помощи пускового двухтактного двигателя ПД-10У. Модель ПД-10У сделана с рабочей мощностью 10 л.с., работает на бензине. Он запускается стартером, получающим питание от аккумулятора. В зимнюю пору двигатель заводится при помощи декомпрессора, действие которого начинается при воздействии специального рычага.

Кабина водителя

Кабину крепят на каркас трактора на специальную амортизационную систему. Несущие элементы кабины отлиты из металла. Внутри предусмотрено по одному сидячему месту для водителя и для вспомогательного работника. Водительское кресло подвергается регулировке по высоте для удобного расположения водителя.
Чтобы водитель работал в комфортных условиях, встроены системы вентиляции и отопления, которые можно включать в зависимости от погодных условий. Водитель имеет отличный обзор с каждой стороны комбайна – на каждой стене предусмотрены окна.

Масштабная модель трактора Т 4

Топливо

Трактор Алтаец использует 24 литра дизельного горючего при проведении работ в течение 1 часа. Чтобы он мог трудиться от 1 до 3 смен подряд, конструкторы поставили 320 литровый бак для хранения топлива.

Устройство

Трактор Т 4 имеет раму, сваренную из двух лонжеронов. Лонжероны соединяются при помощи бруса. Двигатель, элементы системы охлаждения, смазочную систему установили в передний отсек полужесткой рамы.
Гусеничную тележку крепят жестко, без зазоров и запаса хода. Ведущую шестеренку расположили в заднем отсеке. Именно такое исполнение конструкции облегчает использование бульдозерного отвала и дает Т 4а работать, как тягачу.
Установлена двенадцатиступенчатая трансмиссия механического переключения. Разделение скоростей выглядит так: 8 скоростей – ход вперед, 4 скорости – ход назад. Чтобы переключать скорости и передачи встроены шестерни конического вида. Торможением агрегата занимается ленточный тормозной механизм.

Дополнительная комплектация

Фронтальные, навесные механизмы крепят на лонжероны на внешней части рамы. Механизмы прицепного типа подсоединяются к трёхточечной соединительной схеме. Работой подключенного оборудования руководит отдельная система гидравлики.
К агрегату можно подсоединить такие механизмы:

•  Плуги различной формы;
•  Пятикорпусный плуг;
•  Культивирующие приспособления;
•  Боронировочные механизмы;
•  Бесповоротные отвалы;
•  Однозубые рыхлительные механизмы;
•  Сеялки;
•  Корчеватели;
•  Косилки.

Достоинства, недостатки

Заметным плюсом является то, что управлять, ремонтировать или менять навесной механизм на другой может один человек. На данный момент нет проблем с приобретением запасных деталей на агрегат, хотя он не выпускается уже давно. Если оригинальные запчасти сняли с производства, ее можно поменять на аналогичную запчасть другого производителя.
Недоработку конструкторов сводят к неправильному месторасположению приводной шестеренки. Трактор Алтаец медлительный, его производительность на большой площади не самая высокая. Кабина не имеет звуковой изоляции, а во время проведения работы возникает дребезжание. Один из ненадежных узлов – фрикционная лента, она быстро приходит в негодность, требует частую замену. Для замены ленты требуется демонтаж бака с топливом, а это удлиняет срок ремонта.

Аналог, цены

Технические характеристики Т 4а проигрывают конкурентам – он фактически слабее, чем трактора Т-150 и ДТ-75. В это же время, он мощнее, чем трактора С-100 или Т-130.
При предварительной договоренности приобретения агрегата, просите у продавца фото трактора Т4. Визуально Вы сможете оценить его общее состояние.
Подержанный Т 4 можно приобрести в среднем за 2…4 тысячи долларов.

Отзывы

Михаил из Краснодара отзывается о своем подопечном:
Меня очень устраивают его технические возможности при вспашке поля. Каждый год в октябре ставлю плоскорез на лонжерон и обрабатываю почву. Единственный минус при работе на влажной земле, немного забивается ходовая, но это не критично.
В целом поставил бы трудовой лошадке 8 баллов из 10.

Т 4 – легендарный советский труженик Целины.



Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Facebook

Twitter

Вконтакте

Google+

traktoramira.ru

Технические характеристики трактора Т-4 (Алтаец)

Заслуженно заработавший хорошую репутацию, трактор Т-4 выпускался на Алтайском заводе долго — с 1964 до 1998 года. Конечно, последняя модификация заметно отличалась от самого первого варианта, но все речь идет об одной машине.

Базовая версия выпускалась недолго — до 1970 года. Быстро обнаружились слабые узлы и потребовались некоторые доработки. Модернизация коснулась двигателя. Его мощность повысили со 110 л.с. до 135 л.с. В названии добавился буквенный индекс А и трактор Т-4 стал известен как «Алтаец». Дальнейшие улучшения касались главным образом кабины: она стала заметно теплее, улучшилась система фильтрации воздуха, было доработано отопления. Хотя Т-4 так и остался суровой, мужской машиной.

Как это ни странно, но история трактора Т-4 небогата на события. Машина получилась пусть и с недостатками, но в целом неплохая. Все минусы и плюсы ее происходили напрямую из первоначального круга задач. Абсолютно универсального инструмента не существует. Поэтому важно понимать, что гусеничный трактор Т-4 имеет четкую специализацию. Поэтому делать обзор возможностей машины требуется с некоторыми оговорками.

Особенности машины

Т-4 изначально разрабатывался как пахотный трактор для работы на тяжелых и запущенных землях. Отсюда распространение его на целинных землях, популярность его в Сибири и Казахстане. Хорошая тяговые характеристики в 40 кН (4 mc), солидный запас мощности, довольно крепкая конструкция и живучий, надежный двигатель (рядная шестерка) с неплохими показателями экономичности — всего 24 литра топлива на час работы. Система подвески обуславливала уникальную проходимость и возможность преодолевать серьезные склоны. Та же подвеска, при минимальных изменениях позволяла применять самое разное навесное оборудование. Но и она же ограничивала сферу применения. Слишком жесткая получилась конструкция и слишком мала оказалась максимальная скорость (всего 9 км/ч). Это привело к тому, что машина в хозяйствах простаивала осенью и весной, интенсивно работала летом и не особо охотно — зимой. Слишком жесткая система подвески делала затруднительной эксплуатацию на обледенелой дороге — по причине тряски и повышенной утомляемости водителя.

Трактористы отмечали надежность машины, ее неприхотливость, простоту в ремонте и обслуживании. Хотя и тут были недочеты. Шумный двигатель, относительно малый срок службы гусеницы, быстрый износ фрикционных лент и неудобство их замены — для этой операции требуется демонтаж топливного бака.

Есть и огромные плюсы. Двигатель и коробка просты в обслуживании. Можно проводить ремонт и обслуживание силами одного человека. Как и смена навесного оборудования. Доступность запасных частей и отличный круговой обзор.

Основные модификации

В целом проект получился удачным. Но сама базовая модель предлагалась в 4 вариантах комплектации. Кроме того, была одна модификация для промышленной эксплуатации.

Основные варианты комплектации:

• С1 — дополнительная навесная гидросистема, два силовых цилиндра и система дополнительной подвески.
• С2 — комплектация С1 без дополнительных цилиндров и системы дополнительной подвески.
• С3 — только дополнительные гидроцилиндра.
• С4 — навесная гидросистема и система дополнительной подвески.

Модификация для промышленных целей имела маркировку Т-4АП и не имела систему подвески для оборудования сзади. Чаще всего использовалась как бульдозер.

Поэтому на вопрос сколько весит трактор Т-4 однозначно сказать сложно. Все зависит от комплектации.

Технические характеристики машины

Хотя за время выпуска применялось четыре варианта силовых агрегатов, но технические характеристики трактора Т-4 «Алтаец» оставались неизменными.

Трактор Т-4А — гусеничный агрегат из 70-х

В 70-х годах прошлого века значительная часть дефицита тракторной техники общего назначения покрывалась производством гусеничной машины 4-го тягового класса, разработанной в конструкторском бюро Алтайского тракторного завода.

Мощная и достаточно совершенная для своего времени машина марки Т-4 с 90-сильным силовым агрегатом производилась с 1964 по 1970 год. Последний модифицированный трактор Т-4А, укомплектованный более мощным двигателем, сошел с конвейера в 1998 году.

Универсальная по многим параметрам машина разрабатывалась для механизации трудоемких сельскохозяйственных и строительных работ. Этому способствовала:

• оптимальная мощность силового агрегата, наличие производительной бортовой гидравлики;
• высокая совместимость бортового оборудования с большим ассортиментом гидрофицированных навесных и прицепных грунтообрабатывающих и землеройных агрегатов;
• тяговые характеристики Т-4 и Т-4А в полной мере достаточны для работы трактора в бульдозерном и скреперно-прицепном варианте.

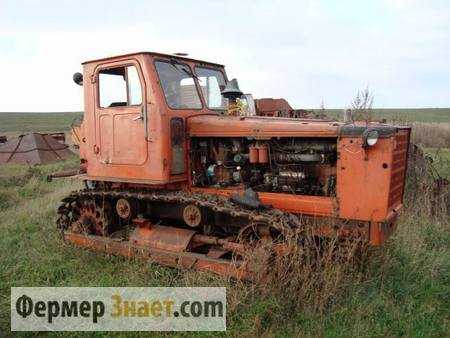

Фото: трактор Т-4А

Гусеничная ходовая часть с минимальным удельным давлением на грунт определяет возможность выполнения сложных работ на слабых песчаных и переувлажненных грунтах.

Технические характеристики

Универсальный гусеничный трактор характеризуется оптимальными для своей категории габаритами 4,65 х1,95 х2,84 м. Машина с базой 2,52 м и весом около 8 тонн обладает небольшим в пределах 1,7м радиусом разворота, что положительно сказывается на ее маневренности. Проходимость версии 4А повышена за счет низкого удельного давления гусеничного полотна на грунт и дорожного клиренса высотой 0,37 метра.

Рама трактора — жесткая лонжеронная конструкция коробчатого сечения с поперечными балками. Ходовая часть состоит из балансирной рессоры, двух ходовых тележек и гусеничных полотен. Гидравлика раздельно-агрегатного типа с производительным шестеренчатым насосом и многорежимным гидропереключателем.

Штатный силовой агрегат — это фирменный шестицилиндровый дизель марки А01М, мощность которого составляет 130 лошадиных сил. Существенное преимущество дизельного привода — это его экономичность.

Расход топлива на рабочих оборотах не превышает 250 г/кВт в час. З20-литровый бак обеспечивает трактору возможность обходиться без дозаправки на протяжении 2-х и более рабочих смен.

Управление пусковым двигателем ПД-10У и рычагом декомпрессора дистанционное с места водителя. При разряженном аккумуляторе пусковой двигатель можно завести вручную с помощью намотанного на маховик шнура.

Фото: Т-4А в работе

Трансмиссия

Передача крутящего момента с маховика силового агрегата на коробку передач и далее на трансмиссию производится с помощью постоянно замкнутой двухдисковой муфты с гидроусилителем управления. В трансмиссии трактора использованы преимущества механической КПП с реверсирующим редуктором.

Восемь передач переднего и четыре передачи заднего хода обеспечивают трактору достаточный диапазон рабочих скоростей до 9,32 км/ч включительно. Направление движения изменяется выключением бортового фрикциона, при необходимости дополнительной затяжкой ленточного тормоза.

Кабина двухместная с вентилируемым объемом и отоплением от радиатора системы охлаждения силового агрегата. На ранних моделях наличие теплозвукоизоляции не предусмотрено. Для снижения уровня вибрации в конструкции кабины задействованы демпферные виброгасители.

Фото: «Алтаец» Т-4 в музее

Преимущества и недостатки

Энерговооруженный трактор Т-4 в свое время показал высокую производительность при обработке тяжелых плотных грунтов, включая южные регионы Западной Сибири и целинные площади Казахстана. Также сложно переоценить помощь, оказанную алтайскими машинами в реализации масштабных строительных, мелиоративных и ирригационных проектов.

К сожалению, обе модели изначально нуждались в основательной доработке.

• Значительная часть отрицательных отзывов прямо указывает на короткий ресурс гусеничных лент.
• Несовершенство жесткой подвески исключает перемещение трактора в транспортном режиме со скоростью более 9 км/ч.
• Универсальность машины оказалась ниже ожидаемой. При отсутствии пахотных работ техника значительную часть теплого сезона практически простаивает. В этом отношении менее мощные тракторы ДТ-54 и ДТ-75 оказались более конкурентоспособными.
• Трудоемкость обслуживания и ремонта слишком высокая. В частности, для замены тормозных лент бортовых фрикционов приходится демонтировать достаточно тяжелый топливный бак. Существенно затруднен доступ к узлам и агрегатам, нуждающимся в постоянном присмотре.

Цена нового и подержанного трактора

Продукция Алтайского завода поступала в европейские регионы в небольшом количестве, поэтому шансы купить любую версию этой машины с нулевой наработкой минимальные. Более реальна возможность покупки трактора Т-4 или его прототипа Т-4А б/у.

На рынке подержанной тракторной техники имеются единичные предложения, стоимостью от 2000 до 4000$. В предлагаемом ассортименте имеется небольшой выбор запасных частей и агрегатов, но этот перечень стремительно уменьшается с каждым годом.

Видео: Т-4 на посевной

В этой мощностной категории представлены тракторы С-100, Т-130 и гусеничная версия ХТЗ-150. Эти машины с самой лучшей стороны зарекомендовали себя во всех сферах народного хозяйства, поэтому спрос на эти модели сохраняется до настоящего времени.

Отзывы владельцев

Двухмесячная командировка в целинный совхоз запомнилась большим количеством новой техники, в том числе ранее невиданных тракторов Алтаец Т-4. Машина массивная, но во многих отношениях недоработанная. Основные недостатки — это медлительность повышенных передач, жесткая подвеска, слишком шумный двигатель, проблемный полевой ремонт.
Андрей Прохорович

В армии довелось поработать на мощном бульдозере Т-4А. Техника обладает существенными недостатками, но при хорошем обслуживании проблем не создает. За два года напряженной эксплуатации трактора заменил диски сцепления, три комплекта тормозных лент, насос гидросистемы и несколько шлангов.
Аркадий

Трактор Т-4: практичная и мощная машина

Гусеничный трактор Т-4 выпускался на Алтае с 1964 года. Технические характеристики позволяли машине работать с навесным и прицепным оборудованием. В 1970 году, на смену Т4, пришёл более усовершенствованный Т-4А. Большая мощность машин позволяла найти им применение на всей территории бывшего Советского Союза.

В те годы шло освоение целины и гусеничные трактора принимали в этом самое активное участие. Благодаря возможности устанавливать бульдозерный ковш, машины без проблем справлялись даже с мёрзлым грунтом. Гусеничный ход позволял использовать технику там, где не справлялись колёсные трактора.

Особенности техники

Т-4 был спроектирован для выполнения различных сельскохозяйственных и строительных работ. Техника была адаптирована к различным климатическим условиям. Это позволяло использовать трактор с максимальной эффективностью в зимний и летний период.

Трактор Т-4А

Трактор относился к четвёртому тяговому классу. Большая тяговая мощность позволяла использовать технику для глубокой вспашки, посевных и уборочных работ. Для выполнения этих задач была предусмотрена возможность монтажа дополнительного оборудования.

Процесс установки был максимально упрощён и не занимал много времени. По своим параметрам, этот простой в управлении трактор мог превосходить даже сельскохозяйственные машины, обладающие более высоким тяговым классом.

Устройство трактора

Гусеничный трактор Т-4 выпускался около 50 лет назад, это исключает наличие сложных узлов и электроники. Конструкция была максимально упрощена, что делало машину удобной в эксплуатации.

Силовая установка

Трактор комплектовался дизельным четырёхцилиндровым двигателем А-01М. Мощность агрегата составляла 90 лошадиных сил, для охлаждения использовалась жидкостная схема.

Для того чтобы заводить основной двигатель, устанавливался дополнительный бензиновый мотор меньшей мощности – 10 лошадиных сил. Дополнительный агрегат запускался из кабины, посредством электростартера. Для работы при низких температурах был предусмотрен декомпрессор.

Ходовая часть

Основой трактора служила полужёсткая рама, состоящая из двух лонжеронов, которые, в свою очередь, предназначались для монтажа дополнительного оборудования. Силовая установка располагалась спереди.

Блок гусеничной тележки устанавливался жёстко, ведущая шестерёнка располагалась сзади. Такая схема позволяла технике использовать бульдозерный отвал и выполнять функции тягача.

Трансмиссия

В тракторе Т-4 была установлена механическая, двенадцатиступенчатая коробка передач. Это давало машине восемь передних скоростей и 4 задних. За переключение между режимами отвечает редуктор реверсного типа. Для переключения скоростей и передач используются конические шестерни. Машина оснащена сухой тормозной системой ленточного типа.

Рабочее место

Закрытая, цельнометаллическая кабина, рассчитанная на двух человек. Кабина крепилась к раме при помощи рессорной схемы. Внутри были предусмотрены отопительная система и вентилятор. Сиденье тракториста имело подпружиненную основу.

Дополнительное оборудование

Навесное оборудование фронтального типа крепилось к приваренным с внешней стороны рамы лонжеронам. Прицепное оборудование могло устанавливаться благодаря трёхтотчечной схеме соединения.

Трактор Т-4

За работу дополнительного оборудования отвечает раздельная гидравлическая система, агрегатного типа. Необходимая для работы мощность проходит через промежуточный вал в ВОМ.

В качестве дополнительного оборудования использовались плуги, отвалы бульдозера, приспособления для уборки снега и боронения полей.

Обзор модификаций

Трактор модели Т-4 настолько хорошо зарекомендовал себя, что конструкторам пришла идея унифицировать машину и добиться тем самым ещё большей мощности.

В 1970 году была создана первая модернизированная модель, получившая название Т-4А. Эта техника выпускалась вплоть до 1998 года, после чего была снята с производства.

Основное отличие Т-4А от базовой модели заключалось в установке более мощного двигателя. На новую технику устанавливались силовые установки А-01М. Но в отличие от прототипа, это были четырёхтактные шестицилиндровые агрегаты, мощность которых равнялась 130 лошадиным силам.

Трактор Т-4А

Система охлаждения мотора была жидкостная, для запуска агрегата устанавливался дополнительный двигатель ПД-10У. Была предусмотрена и система холодного запуска.

Техника предназначалась в основном для пахотных работ. Гусеничный трактор Т-4А неплохо показал себя в освоении целинных областей Казахстана и Сибири. Эти территории отличались тяжёлыми грунтами, с которыми не могли справиться колёсные трактора.

По остальным параметрам машина не отличалась от базовой версии. Впоследствии была выпущена ещё одна версия этого трактора – Т-4АП. Здесь были использованы более современные крепления для фронтального навесного оборудования.

Внешние лонжероны, которые были приварены к раме в предыдущих моделях, заменили на шарнирные крепления и гидравлические цилиндры. В этой модели был также установлен 130-сильный двигатель.

Достоинства и недостатки

Модель Т-4 и ее последующие модификации были очень популярны в советское время. В наши дни на полях страны используются современные многофункциональные трактора. Но можно встретить и гусеничные варианты Т-4.

Стоит отметить, что предложений о покупке или продаже этой техники встречается довольно много. Это говорит о том, что техника и в современном мире способна выполнять строительный и сельскохозяйственные работы.

Трактор Т-4

Благодаря невысокой стоимости, это оптимальный вариант для небольших фермерских хозяйств с маленькими посевными площадями.

Преимуществ у Т-4 довольно много. Управление, ремонт, замену одного навесного оборудования на другое может осуществляться одним трактористом. Несмотря на то, что техника не выпускается более 20 лет, проблем с запчастями не возникает. Вместо оригинальных деталей, можно использовать абсолютно любые аналоги.

Большинство современных тракторов, при хороших показателях мощности, обладает большой массой. Даже использование шин с понижением давления, не защищает плодородный слой почвы от повреждений. Поэтому большинство агрономов и фермеров предпочитают использовать на своих полях не многотонных «монстров», а старый, но надёжный трактор Т-4.

Стоит отметить, что давление этой машины на грунт составляет всего 0,50 килограмма на сантиметр квадратный. Можно добавить сюда небольшой расход топлива и внушительный топливный бак.

Имелись у машины и конструктивные недоработки, которые так и небыли исправлены производителями. Заднее расположение приводной шестерёнки в ходовой части отрицательно сказалось на возможностях машины.

Из всего навесного оборудования, устанавливались в основном отвал и борона. Таким образом, заявленная многофункциональная машина, превратилась в узкопрофильную. С другим оборудованием трактор фактически работать не может.

Низкая скорость затрудняет транспортировку техники и снижает её производительность на больших площадях. При работе трактор дребезжит и издаёт невообразимый шум. При этом кабина не оборудована звукоизоляцией.

Самым ненадёжным узлом стали фрикционные ленты, они часто изнашивались и нуждались в замене. Чтобы произвести эту операцию, приходилось полностью демонтировать топливный бак, что увеличивало время ремонта и простой техники.

Источники:

Технические характеристики трактора Т-4

Трактор Т-4А — гусеничный агрегат из 70-х

http://fermerznaet.com/selhoztehnika/traktor/t-4-a.html

agropovolgie.ru
