Лекция 23. Назначение и типы трансмиссии

Раздел II. ТРАНСМИССИЯ

Лекция 23. Назначение и типы трансмиссии

1. Назначение и типы

Общие сведения. Трансмиссией называется силовая передача, осуществляющая связь двигателя с ведущими колесами автомобиля.

Трансмиссия служит для передачи от двигателя к ведущим ко­лесам мощности и крутящего момента, необходимых для движе­ния автомобиля.

Крутящий момент М_к (рис.1), подведенный от двигателя к ведущим колесам, стремится сдвинуть их относительно поверхно­сти дороги в сторону, противоположную движению автомобиля. Вследствие этого из-за противодействия дороги на ведущих коле­сах возникает тяговая сила Р_т которая направлена в сторону дви­жения и является движущей силой автомобиля. Тяговая сила Р_т вызывает возникновение на ведущем мосту толкающей силы Р_х, которая от моста через подвеску передается на кузов и приводит в движение автомобиль.

В зависимости от того, какие колеса автомобиля являются ве­дущими (передние, задние или те и другие), мощность и крутя­щий момент могут подводиться только к передним, задним или передним и задним колесам одновременно. В этом случае автомо­биль является соответственно переднеприводным, заднепривод­ным и полноприводным.

Переднеприводные и заднеприводные автомобили имеют огра­ниченную проходимость и предназначены для эксплуатации на дорогах с твердым покрытием, на сухих грунтовых дорогах. Такие автомобили имеют колесную формулу, т.е. соотношение между общим числом колес и числом ведущих колес, с обозначением 4×2. В этой формуле первая цифра означает общее число колес автомобиля, а вторая — число ведущих колес. Если ведущие коле­са двухскатные (грузовые автомобили, автобусы), а следователь­но, общее их число равно шести, то колесная формула этих авто­мобилей имеет также обозначение 4×2.

Полноприводные двух- и трехосные автомобили с. двумя зад­ними ведущими мостами обладают повышенной проходимостью. Они способны двигаться по плохим дорогам и вне дорог. Их ко­лесные формулы имеют соответственно обозначения 4×4 и 6×4.

Полноприводные трех- и четырехосные автомобили имеют высокую проходимость. Они могут преодолевать рвы, ямы и по­добные препятствия. Их колесные формулы обозначаются соот­ветственно 6 х 6 и 8 х 8.

Колесная формула характеризует не только проходимость ав­томобиля, но также тип его трансмиссии.

На автомобилях применяются трансмиссии различных типов (рис. 2).

Наибольшее распространение на автомобилях получили меха­нические ступенчатые, а также гидромеханические трансмиссии. Другие типы трансмиссий на автомобилях имеют ограниченное применение.

Конструкция трансмиссии зависит от типа автомобиля, его назначения и взаимного расположения двигателя и ведущих ко­лес. Характер изменения передаваемого крутящего момента в раз­ных типах трансмиссий различен.

Трансмиссия и ее техническое состояние оказывают значитель­ное влияние на эксплуатационные свойства автомобиля.

Так, при ухудшении технического состояния механизмов трансмиссии и нарушении регулировок в сцеплении, главной передаче и диффе­ренциале повышается сопротивление движению автомобиля и ухудшаются тягово-скоростные свойства, проходимость, топлив­ная экономичность и экологичность автомобиля.

Механические ступенчатые трансмиссии. В механических ступен­чатых трансмиссиях передаваемый от двигателя к ведущим коле­сам крутящий момент изменяется ступенчато в соответствии с передаточным числом трансмиссии, которое равно произведению передаточных чисел шестеренных (зубчатых) механизмов транс­миссии. Передаточным числом шестеренного механизма называется отношение числа зубьев ведомой шестерни к числу зубьев веду­щей шестерни.

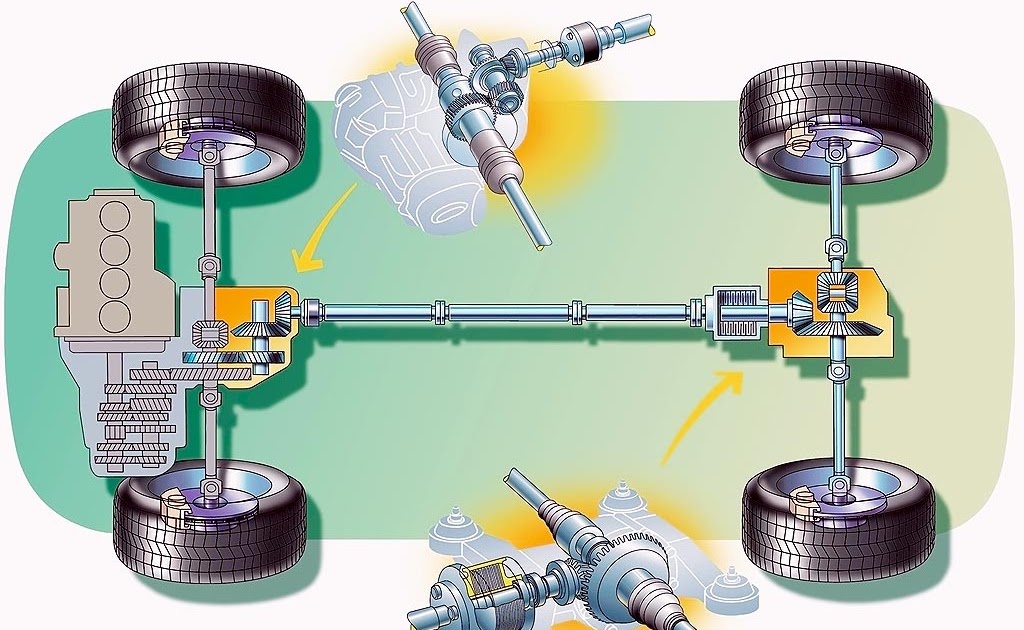

На автомобиле с колесной формулой 4×2, передним располо­жением двигателя и задними ведущими колесами (рис. 3, а) в трансмиссию входят сцепление 2, коробка передач 3, карданная передача 4, главная передача 6, дифференциал 7 и полуоси 8. Кру­тящий момент от двигателя 1 через сцепление 2 передается к коробке передач 3, где изменяется в соответствии с включенной передачей. От коробки передач крутящий момент через кардан­ную передачу 4 подводится к главной передаче 6 ведущего моста 5, в которой увеличивается, и далее через дифференциал 7 и полу­оси 8 — к задним ведущим колесам.

Для легковых автомобилей такое взаимное расположение дви­гателя и механизмов трансмиссии обеспечивает равномерное рас­пределение нагрузки между передними и задними колесами и возможность размещения сидений между ними в зоне меньших колебаний кузова. Недостатком является необходимость примене­ния сравнительно длинной карданной передачи с промежуточ­ной опорой.

Механические трансмиссии легковых автомобилей с колесной формулой 4×2 могут также иметь расположение двигателя, сцеп­ления и коробки передач у ведущего моста: задние ведущие коле­са и двигатель 1 сзади (рис. 3, б) или передние ведущие колеса и двигатель 1 спереди (рис. 3, в). Такие трансмиссии не имеют карданной передачи между коробкой передач и ведущим мостом и включают в себя сцепление 2, коробку передач 3, главную пе­редачу и дифференциал и привод ведущих колес, который осу­ществляется не полуосями, а карданными передачами. При этом в приводе к ведущим управляемым колесам применяются кардан­ные шарниры .9 равных угловых скоростей. Эти трансмиссии про­сты по конструкции, компактны, имеют небольшую массу и эко­номичны.

Заднее расположение двигателя и трансмиссии (см. рис.3, б) обеспечивает лучшие обзорность и размещение сидений в кузове между мостами автомобиля, изоляцию салона от шума двигателя и отработавших газов. Однако ухудшаются управляемость, устой­чивость автомобиля и безопасность водителя и переднего пасса­жира при наездах и столкновениях.

Переднее расположение двигателя и трансмиссии (см. рис.3, в) улучшает управляемость и устойчивость автомобиля, но при дви­жении на скользких подъемах дороги возможно пробуксовывание ведущих колес вследствие уменьшения на них нагрузки.

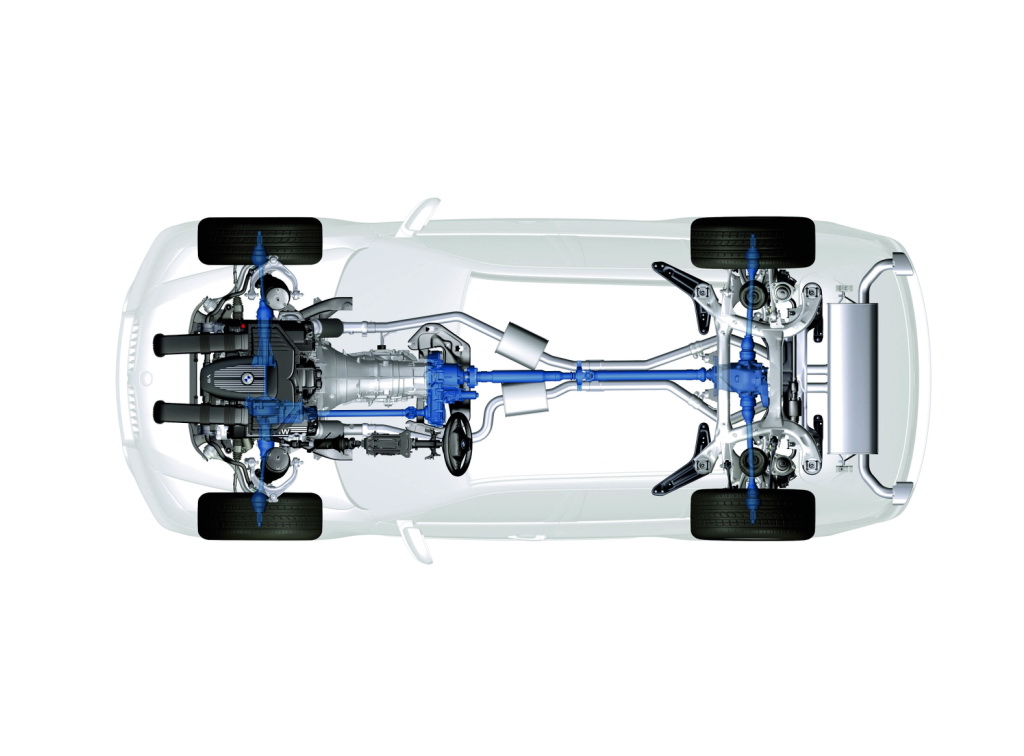

Механическая трансмиссия автомобиля с колесной формулой 4×4 с передним расположением двигателя 1 (рис. 3, г) кроме сцепления 2, коробки передач 3, карданной передачи 4 и заднего ведущего моста 5 дополнительно включает в себя передний веду­щий управляемый мост и раздаточную коробку 10, соединенную с этим мостом и коробкой передач 3 карданными передачами. Крутящий момент от раздаточной коробки подводится к передне­му и заднему ведущим мостам. В раздаточной коробке имеется устройство для включения привода переднего ведущего моста или межосевой дифференциал, распределяющий крутящий момент между ведущими мостами автомобиля.

Передний ведущий мост имеет главную передачу, дифферен­циал и привод колес в виде карданных передач с шарнирами 9 равных угловых скоростей, обеспечивающих подведение крутя­щего момента к передним ведущим управляемым колесам.

У автомобилей с колесной формулой 6×4 (рис.3, д) крутя­щий момент к среднему (промежуточному) и заднему ведущим мостам может подводиться одним общим валом. В этом случае глав­ная передача среднего моста имеет проходной ведущий вал.

У автомобиля с колесной формулой 6×6 (рис.3, е) крутя­щий момент к среднему и заднему ведущим мостам может подво­диться и раздельно — двумя валами. В раздаточной коробке этих автомобилей имеется специальное устройство для включения при­вода переднего моста или межосевой дифференциал 11, распре­деляющий крутящий момент между ведущими мостами.

Автомобили с колесной формулой 8×8 обычно имеют потеле-жечное расположение ведущих мостов, при котором сближены ведущие мосты — первый со вторым и третий с четвертым. При этом первые два моста являются и управляемыми.

При установке двух двигателей 1 (рис.3, ж) трансмиссия таких автомобилей имеет два сцепления 2, две коробки передач 3 и две раздаточные коробки 10с межосевыми дифференциалами 11. При этом автомобиль может двигаться при одном работающем двигателе.

По сравнению с другими типами трансмиссий механические трансмиссии проще по конструкции, имеют меньшую массу, бо­лее экономичны, надежнее в работе и имеют высокий КПД, рав­ный 0,8. ..0,95. Недостатком их является разрыв потока мощности при переключении передач, что снижает тягово-скоростные свой­ства и ухудшает проходимость автомобиля. Кроме того, правиль­ность выбора передачи и момента переключения передач зависит от квалификации водителя, а частые переключения передач в ус­ловиях города приводят к сильной утомляемости водителя. Меха­нические трансмиссии также не обеспечивают полного использо­вания мощности двигателя и простоты управления автомобилем.

Гидрообъемная трансмиссия. Этот вид трансмиссии представ­ляет собой бесступенчатую передачу автомобиля.

В гидрообъемной трансмиссии (верхняя половина рис. 4.) дви­гатель 1 внутреннего сгорания приводит в действие гидронасос 2, соединенный трубопроводами с гидромоторами 3, валы которых связаны с ведущими колесами автомобиля. При работе двигателя гидродинамический напор жидкости, создаваемый гидронасосом в гидромоторах ведущих колес, преобразуется в механическую ра­боту. Ведущие колеса с гидромоторами, установленными в них, называются гидромотор-колесами.

Рабочее давление в системе в зависимости от конструкции гид­роагрегатов составляет 10…50 МПа.

На рис. 5 представлена простейшая схема устройства и работы гидрообъемной передачи, в которой используется гидростатичес­кий напор жидкости. При вращении коленчатого вала двигателя через кривошип 2 и шатун 3 производится перемещение поршня 4 гидронасоса. Жидкость из гидронасоса через трубопровод 9 подает­ся в цилиндр гидродвигателя, поршень 8 которого перемещает че­рез шатун 7 кривошип 5 и приводит во вращение ведущее колесо 6.

В действительности гидрообъемные передачи, применяемые на автомобилях, гораздо сложнее, чем передача, представленная на рис.5. Так, они включают в себя роторные гидронасосы плун­жерного типа, колесные гидродвигатели, магистрали высокого и низкого давления, редукционные клапаны, охладитель, дренаж­ную и подпитывающую системы (резервуар, фильтр, охладитель, насос, редукционный и предохранительный клапаны).

Преимуществом гидрообъемной трансмиссии является бессту­пенчатое автоматическое изменение ее передаточного числа и передаваемого крутящего момента, что обеспечивает плавное трогание автомобиля с места, облегчает и упрощает управление ав­томобилем и снижает утомляемость водителя и, следовательно, повышает безопасность движения. Она также повышает проходи­мость автомобиля в результате непрерывного потока мощности и плавного изменения крутящего момента.

По сравнению с механической гидрообъемная трансмиссия имеет большие габаритные размеры и массу, меньшие КПД, дол­говечность и более высокую стоимость. Она сложна в изготовле­нии и требует надежных уплотнений.

Электрическая трансмиссия. Это бесступенчатая передача, в которой крутящий момент изменяется плав­но, без участия водителя, в зави­симости от сопротивления дороги и частоты вращения коленчатого вала двигателя.

В электрической трансмиссии (см. рис 4) двигатель 1 внутрен­него сгорания приводит в действие генератор 5. Ток от генератора по­ступает к электродвигателям 4 ве­дущих колес автомобиля. Ведущее колесо (рис. 6) с установленным внутри электродвигателем 1 назы­вается электромотор-колесом. Кру­тящий момент от электродвигателя к колесу передается через колесный редуктор 2. При применении быст­роходных электродвигателей в ве­дущих колесах используются пони­жающие зубчатые передачи.

Преимуществом электрических трансмиссий является бесступенчатое автоматическое изменение ее передаточного числа. Это обеспечивает плавное трогание авто­мобиля с места, упрощает и облегчает управление автомобилем и снижает утомляемость водителя. В результате повышается безопас­ность движения. Кроме того, повышается проходимость автомо­биля вследствие непрерывного потока мощности и плавного из­менения крутящего момента. Повышается также долговечность двигателя из-за уменьшения динамических нагрузок и отсутствия жесткой связи между двигателем и ведущими колесами. Однако у электрических трансмиссий КПД не превышает 0,75, что ухудша­ет тягово-скоростные свойства автомобиля. Кроме того, расход топлива по сравнению с механическими трансмиссиями повыша­ется на 10… 20 %. Электрические трансмиссии также имеют боль­шую массу и высокую стоимость.

Гидромеханическая трансмиссия. Это комбинированная транс­миссия, которая состоит из механизмов механической и гидрав­лической трансмиссий. В гидромеханической трансмиссии пере­даточное число и крутящий момент изменяются ступенчато и плавно.

В гидромеханическую трансмиссию (рис. 7) входят гидроме­ханическая коробка передач 2, включающая гидротрансформатор и механическую коробку передач, карданная передача 3, главная передача 4, дифференциал 5 и полуоси 6.

Гидротрансформатор устанавливают вместо сцепления, и в нем передача крутящего момента от двигателя 1 к трансмиссии проис­ходит за счет гидродинамического (скоростного) напора жидкости. Гидротрансформатор плавно автоматически изменяет крутящий момент в зависимости от нагрузки. При этом крутящий момент от гидротрансформатора передается к механической коробке передач, в которой передачи включаются с помощью фрикционных меха­низмов. Применение гидротрансформатора обеспечивает плавное трогание автомобиля с места, уменьшает число переключений передач, что снижает утомляемость водителя, улучшает проходи­мость автомобиля, почти в 2 раза повышается долговечность двига­теля и механизмов трансмиссии вследствие уменьшения в транс­миссии динамических нагрузок и крутильных колебаний. Снижает­ся также вероятность остановки двигателя при резком увеличении нагрузки.

Недостатками гидромеханической трансмиссии являются бо­лее низкий КПД, что ухудшает тягово-скоростные свойства и топ­ливную экономичность автомобиля, более сложная конструкция и большая масса, а также высокая стоимость в производстве, ко­торая составляет около 10% стоимости автомобиля.

Электромеханическая трансмиссия. Это комбинированная транс­миссия, которая состоит из элементов механической и электри­ческой трансмиссий.

На рис.8 приведена схема электромеханической трансмиссии автобуса большой вместимости. Двигатель 4 внутреннего сгорания расположен в задней части автобуса и приводит в действие генера­тор 5. Ток, вырабатываемый генератором, подводится к электро­двигателю 1. Крутящий момент от электродвигателя через карданную передачу 2 подводится к ведущему мосту 3 и далее через главную передачу, дифференциал и полуоси — к ведущим колесам автобуса. Сцепление и коробка передач в трансмиссии отсутству­ют, так как при возрастании сопротивления дороги уменьшается частота вращения электродвигателя и автоматически увеличивает­ся крутящий момент, подводимый к ведущим колесам автобуса.

Режим работы двигателя в различных дорожных условиях зави­сит только от подачи топлива, которая осуществляется педалью. Отсутствие педали сцепления и рычагов переключения коробки передач существенно облегчает работу водителя автобуса, кото­рый в условиях города работает с частыми остановками. Кроме того, электромеханическая трансмиссия повышает проходимость и безопасность движения.

Недостатком электромеханической транс­миссии по сравнению с механической является меньший КПД, не превышающий 0,85, что ухудшает тягово-скоростные свойства и топливную экономичность (расход топлива увеличивается на 15…20 %). Передача также имеет большие габаритные размеры и массу.

Трансмиссии автопоездов. Автопоезда, состоящие из автомо­биля-тягача и прицепов или полуприцепов, могут иметь различ­ного типа трансмиссии в зависимости от назначения автопоезда. Так, на автопоездах, предназначенных для работы на дорогах с твердым покрытием, трансмиссию имеет только автомобиль-тя­гач. На автопоездах, рассчитанных на работу в условиях бездоро­жья, для повышения их проходимости прицепы и полуприцепы обычно оборудуются ведущими мостами. Мощность и крутящий момент к этим мостам могут подводиться от двигателя автомоби­ля-тягача через механическую, гидравлическую или электрическую передачи.

Для привода дополнительного оборудования автопоезда (ле­бедки, насоса подъема грузового кузова и др.) в трансмиссии имеется коробка отбора мощности, которая присоединяется к коробке передач.

Контрольные вопросы

1. Каково назначение трансмиссии?

2. Почему происходит движение автомобиля при подводе трансмис­сией к ведущим колесам мощности и крутящего момента от двигателя?

3. Что характеризует колесная формула автомобиля?

4. Каковы основные механизмы механических трансмиссий автомо­билей с различными колесными формулами?

5. Какие эксплуатационные свойства автомобиля зависят от транс­миссии и ее технического состояния?

Лекция 24. Назначение и типы сцеплении

1. Назначение и типы

Сцеплением называется силовая муфта, в которой передача крутящего момента обеспечивается силами трения, гидродинамическими силами или электромагнитным по­лем. Такие муфты называются соответственно фрикционными, гид­равлическими и электромагнитными.

Сцепление служит для временного разъединения двигателя и трансмиссии и плавного их соединения. Временное разъединение двигателя и трансмиссии необходимо при переключении пере­дач, торможении и остановке автомобиля, а плавное соединение — после переключения передач и при троганий автомобиля с места.

При движении автомобиля сцепление во включенном состоя­нии передает крутящий момент от двигателя к коробке передач и предохраняет механизмы трансмиссии от динамических нагрузок. Так, нагрузки в трансмиссии возрастают при резком торможении двигателем, резком включении сцепления, неравномерной рабо­те двигателя и резком снижении частоты вращения коленчатого вала, наезде колес на неровности дороги и т.д.

На автомобилях применяются различные типы сцеплений (рис.1).

Все указанные сцепления, кроме центробежных, являются постоянно замкнутыми, т. е. постоянно включенными и выключа­емыми водителем при переключении передач, торможении и ос­тановке автомобиля.

На автомобилях наибольшее применение получили фрикцион­ные сцепления. Однодисковые сцепления применяются на легко­вых автомобилях, автобусах и грузовых автомобилях малой и сред­ней грузоподъемности, а иногда и большой грузоподъемности.

Двухдисковые сцепления устанавливают на грузовых автомо­билях большой грузоподъемности и автобусах большой вместимо­сти.

Многодисковые сцепления используются очень редко — толь­ко на автомобилях большой грузоподъемности.

Гидравлические сцепления, или гидромуфты, в качестве отдель­ного механизма на современных автомобилях не применяются. Ра­нее они использовались в трансмиссии автомобилей, но только совместно с последовательно установленным фрикционным сцеп­лением.

Электромагнитные сцепления имели некоторое применение на автомобилях, но широкого распространения не получили в связи со сложностью их конструкции.

Фрикционные однодисковые сцепления. Фрикционным сцепле­нием называется дисковая муфта, в которой крутящий момент передается за счет силы сухого трения.

Широкое распространение на современных автомобилях полу­чили однодисковые сухие сцепления.

Однодисковым сцеплением называется фрикционная муфта, в которой для передачи крутящего момента применяется один ведомый диск.

Однодисковое сцепление (рис. 2, а) состоит из ведущих и ведомых деталей, а также деталей включения и выключения сцеп­ления. Ведущими деталями являются маховик 3 двигателя, кожух 1 и нажимной диск 2, ведомыми — ведомый диск 4, деталями вклю­чения — пружины 6, деталями выключения — рычаги 12 и муфта с подшипником 7. Кожух 1 прикреплен болтами к маховику. Нажим­ной диск 2 соединен с кожухом упругими пластинами 5. Это обес­печивает передачу крутящего момента от кожуха на нажимной диск и перемещение нажимного диска в осевом направлении при вклю­чении и выключении сцепления. Ведомый диск 4 установлен на шлицах первичного (ведущего) вала 9 коробки передач.

Сцепление имеет привод, в который входят педаль 8, тяга 10, вилка 11 и муфта с выжимным подшипником 7. При отпущенной педали 8 сцепление включено, так как ведомый диск 4 прижат к маховику 3 нажимным диском 2 усилием пружин 6. Сцепление передает крутящий момент от ведущих деталей к ведомым через поверхности трения ведомого диска с маховиком и нажимным дис­ком. При нажатии на педаль 8 (рис.10, б) сцепление выключает­ся, так как муфта с выжимным подшипником 7 перемещается к маховику, поворачивает рычаги 12, которые отодвигают нажим­ной диск 2 от ведомого диска 4. В этом случае ведущие и ведомые детали сцепления разъединены, и сцепление не передает крутя­щий момент.

Однодисковые сцепления просты по конструкции, дешевы в изготовлении, надежны в работе, обеспечивают хороший отвод теплоты от трущихся поверхностей, чистоту выключения и плав­ность включения. Они удобны в обслуживании при эксплуатации и ремонте.

В однодисковых сцеплениях сжатие ведущих и ведомых деталей может производиться несколькими цилиндрическими пружинами, равномерно расположенными по периферии нажимного диска. Оно также может осуществляться одной диафрагменной пружиной или конусной пружиной, установленной в центре нажимного диска.

Сцепление с периферийными пружинами несколько сложнее по конструкции (большое количество пружин). Кроме того, по­ломка одной из пружин в эксплуатации может быть не замечена, что приведет к повышенному изнашиванию сцепления.

Сцепление с одной центральной пружиной проще по конст­рукции и надежнее в эксплуатации. При центральной диафраг­менной пружине сцепление имеет меньшую массу и габаритные размеры, а также меньшее количество деталей, так как пружина кроме своей функции выполняет еще и функцию рычагов выклю­чения сцепления. Кроме того, она обеспечивает равномерное рас­пределение усилия на нажимной диск. Сцепления с центральной диафрагменной пружиной применяются на легковых автомобилях из-за трудности изготовления пружин с большим нажимным уси­лием при малых габаритных размерах сцепления.

Преимущество сцепления с центральной конической пружи­ной состоит в том, что нажимная пружина не соприкасается с нажимным диском и поэтому при работе сцепления меньше на­гревается и дольше сохраняет свои упругие свойства. Кроме того, благодаря конструкции нажимного механизма сцепление может передавать большой крутящий момент при сравнительно неболь­шом усилии пружины. Такие сцепления применяются на грузовых . автомобилях большой грузоподъемности.

Приводы фрикционных сцеплений могут быть механически­ми, гидравлическими и электромагнитными. Наибольшее применение на автомобилях получили механические и гидравлические приводы.

Механические приводы просты по конструкции и надежны в работе. Однако они имеют меньший КПД, чем гидравлические приводы сцеплений.

Гидравлические приводы, имея больший КПД, обеспечивают более плавное включение сцепления и уменьшают усилие, необ­ходимое для выключения сцепления. Но гидравлические приводы сложнее по конструкции, менее надежны в работе, более дорого­стоящи и требуют больших затрат при обслуживании.

Для облегчения управления сцеплением в приводах часто при­меняют механические усилители (в виде сервопружин), пневма­тические и вакуумные. Так, сервопружины уменьшают максималь­ное усилие выключения сцепления на 20…40 %.

Лекция 25. Устройство сцеплений

Однодисковые сцепления с периферийными пружинами. Сцепле­ния такого типа получили широкое применение на легковых и грузовых автомобилях, а также на автобусах.

На рис.1 представлено сцепление грузовых автомобилей ЗИЛ. Сцепление — постоянно замкнутое, фрикционное, сухое, однодисковое, с периферийными пружинами и механическим приводом.

Сцепление находится в чугунном картере 7, прикрепленном к двигателю. К маховику 1 двигателя болтами присоединен стальной штампованный кожух 13 сцепления. Чугунный нажимной диск 2 соединен с кожухом четырьмя парами пластинчатых пружин 15, передающих крутящий моменте кожуха на нажимной диск. Меж­ду кожухом и нажимным диском равномерно размещены по ок­ружности шестнадцать цилиндрических нажимных пружин 14, каждая из которых центрируется специальными выступами, вы­полненными на нажимном диске и кожухе. Между нажимным диском и пружинами установлены теплоизолирующие шайбы, которые уменьшают нагрев пружин при работе сцепления и ис­ключают потерю пружинами упругих свойств при нагреве. Четыре рычага 5 выключения сцепления при помощи осей с игольчаты­ми подшипниками 8соединены с нажимным диском и вилками 6. Опорами вилок на кожухе служат сферические гайки, обеспечи­вающие вилкам возможность совершать колебательное движение при перемещении нажимного диска. При сборке сцепления этими гайками регулируют положение рычагов выключения сцепления.

Муфта 11 выключения сцепления имеет неразборный выжим­ной подшипник 9 с постоянным запасом смазочного материала, который не пополняется в процессе эксплуатации.

В ведомом диске сцепления находится пружинно-фрикцион­ный гаситель крутильных колебаний. К тонкому стальному ведо­мому диску З с обеих сторон приклепаны фрикционные накладки из прессованной металлоасбестовой композиции. Диск соединен со ступицей 24 при помощи восьми пружин 28 гасителя крутильных колебаний.

Ступица установлена на шлицах первичного вала 4 коробки передач. Пружины 28 установлены с предварительным сжатием в совмещенных и расположенных по окружности прямо­угольных окнах дисков 23, 27w фланца ступицы 24 ведомого диска. При такой установке пружин ведомый диск 3 может поворачивать­ся в обе стороны относительно ступицы 24 на определенный угол, сжимая при этом пружины 28. Угол поворота ведомого диска огра­ничивается сжатием пружин до соприкосновения их витков.

Диск 23 приклепан к ступице вместе с маслоотражателями 26 и прижат к фрикционным пластинам 25, которые закреплены на диске 27, приклепанном к ведомому диску 3. При перемещениях ведомого диска относительно его ступицы вследствие действия крутильных колебаний, возникающих в трансмиссии при резких изменениях частоты вращения деталей за счет трения между дис­ками и фрикционными пластинами 25, происходит гашение кру­тильных колебаний, энергия которых превращается в теплоту и рассеивается в окружающую среду. Пружины 28 гасителя снижают частоту колебаний деталей трансмиссии, не дают им совпадать с частотой крутильных колебаний и исключают резонансные явле­ния в трансмиссии. Кроме того, при возрастании крутящего мо­мента пружины обеспечивают плавное его увеличение в момент начала движения автомобиля или при переключении передач, что обеспечивает плавность включения сцепления даже при резком отпускании педали сцепления.

Гаситель крутильных колебаний повышает долговечность ме­ханизмов трансмиссии.

Привод сцепления — механический. В привод входят педаль 16 с валом 19, рычаги 18 и 21, регулировочная тяга 20 и вилка 12 выключения сцепления.

При нажатии на педаль поворачивается вал 19 и через рычаги и тягу действует на вилку 12, а она — на муфту выключения 11 с выжимным подшипником 9. Муфта с подшипником перемещает­ся и нажимает на внутренние концы рычагов 5, которые отводят своими наружными концами нажимной диск от ведомого. При этом нажимные пружины 14 сжимаются. В этом положении сцеп­ление выключено, и крутящий момент от двигателя к трансмис­сии не передается.

После отпускания педали муфта выключения с подшипни­ком возвращаются в исходное положение под действием соот­ветственно пружин 10 и 17. При этом под действием нажимных пружин 14 нажимной диск прижимается к маховику. Теперь сцеп­ление включено, и крутящий момент передается от двигателя к трансмиссии.

Для надежной работы сцепления необходимо выполнить две регулировки: свободного хода педали сцепления и положения ры­чагов выключения сцепления.

Регулировка свободного хода педали сцепления или зазора меж­ду выжимным подшипником и рычагами выключения сцепления производится регулировочной гайкой 22 путем изменения длины тяги 20. При этом зазор должен быть в пределах 1,5…3 мм, что соответствует свободному ходу педали сцепления 35…50 мм. Эта регулировка эксплуатационная. Она необходима для полного вклю­чения и выключения сцепления. Так, при меньшем зазоре вы­жимной подшипник может постоянно или периодически нажи­мать на рычаги выключения, вызывая пробуксовывание сцепле­ния и увеличивая тем самым изнашивание подшипника, фрик­ционных накладок и рычагов выключения сцепления.

Регулировка рычагов выключения производится при сборке и ремонте сцепления при помощи сферических гаек крепления опор­ных вилок 6, Эта регулировка необходима для того, чтобы нажим­ной диск при выключении сцепления перемещался без перекоса. При наличии перекоса нажимного диска сцепление будет интен­сивно изнашиваться.

Однодисковые сцепления с центральной диафрагаенной пружи­ной. Такие сцепления получили широкое применение на легковых автомобилях. Сцепления имеют простую конструкцию, неболь­шие габаритные размеры и массу. Для их выключения требуется небольшое усилие, так как усилие, создаваемое диафрагменной пружиной, при выключении уменьшается. Однако величина при­жимного усилия диафрагменной пружины ограничена.

На рис.2 показано сцепление легковых автомобилей ВАЗ повышенной проходимости. Сцепление — однодисковое, сухое, с центральной диафрагменной пружиной и гидравлическим при­водом.

Сцепление имеет один ведомый диск, а ведущие и ведомые его части прижимаются друг к другу центральной пружиной. Кру­тящий момент от двигателя сцепление передает за счет сил сухого трения. Усилие от педали к вилке выключения сцепления переда­стся через жидкость.

Сцепление состоит из ведущих частей (маховик 8, кожух 16, нажимной диск 7), ведомых частей (ведомый диск 2) и деталей включения и выключения (пружина 1, муфта 12, подшипник 14). Стальной штампованный кожух 16, чугунный нажимной диск 7и нажимная пружина 1 представляют собой неразборный узел, ко­торый крепится к маховику 8 болтами 10. Между маховиком и нажимным диском на шлицах ведущего вала 11 коробки передач установлен ведомый диск 2, состоящий из ступицы 5, стального разрезного диска 4 и фрикционных накладок 3. Ведомый диск снаб­жен пружинно-фрикционным гасителем крутильных колебаний 6, который обеспечивает упругую связь между ступицей 5 и диском 4, а также гашение крутильных колебаний. Диафрагменная пружина 1, отштампованная из листовой пружинной стали, в свободном состоянии имеет вид усеченного конуса с радиальными прорезями, идущими от ее внутреннего края. Радиальные прорези образуют 18 лепестков, которые являются упругими выжимными рычажка­ми. Упругость этих рычажков способствует обеспечению плавной работы сцепления. Пружина 1 с помощью заклепок и двух колец 19 закреплена на кожухе 16 сцепления. При этом наружный ее край, соприкасающийся с нажимным диском, передает усилие от пру­жины на нажимной диск. Сцепление вместе с маховиком разме­щается в отлитом из алюминиевого сплава картере 9, закрытом спереди стальной штампованной крышкой 18 и закрепленном на заднем торце блока цилиндров двигателя.

Сцепление имеет гидравлический привод. Гидравлический при­вод сцепления (рис. 3) состоит из подвесной педали 4 с пружи­ной 2, главного цилиндра 6 и его бачка, рабочего цилиндра 18, соединительных трубопроводов со штуцерами 10, 21 и вилки 13 выключения сцепления с пружиной 16. Педаль и главный цилиндр прикреплены к кронштейну педалей сцепления и тормоза, со­единенному с передним щитом кузова, а рабочий цилиндр уста­новлен на картере сцепления. При выключении сцепления усилие от педали 4 через толкатель 5 главного цилиндра передается на поршни 7 и 8 с пружиной 9, которые вытесняют жидкость в тру­бопровод и рабочий цилиндр. Поршень 19 рабочего цилиндра с пружиной 20 через шток 14 поворачивает на шаровой опоре 12 вилку 13 выключения сцепления с пружиной 16, которая переме­щает муфту с подшипником 11. Подшипник через упорный фла­нец 15 (см. рис.2) перемещает внутренний край пружины 1 в сторону маховика 8. Пружина выгибается в обратную сторону, ее наружный край через фиксаторы 20 отводит нажимной диск 7от ведомого диска 2, и сцепление выключается, т.е. не передаст крутящий момент на трансмиссию.

При отпускании педали сцепле­ния под действием пружины 1 нажимной диск прижимает ведо­мый диск к маховику, и сцепление включается — передает крутя­щий момент на трансмиссию. При этом все остальные детали сцеп­ления и его привода возвращаются в исходное положение под действием пружин 17 вилки выключения 13, поршней главного и рабочего цилиндров и педали сцепления. Пружина 1 (см. рис. 4.13) соединена с педалью сцепления и уменьшает усилие на педали при выключении сцепления. Свободный ход педали, равный 20… 30 мм и соответствующий зазору 2 мм между торцом подшипника 11 выключения сцепления и упорным фланцем центральной нажим­ной пружины, регулируется гайкой 17, которая фиксируется контр­гайкой 15. Свободный ход педали необходим для полного включе­ния сцепления и предотвращения изнашивания и выхода из строя подшипника выключения сцепления. Полное включение сцепле­ния обеспечивается зазором 0,1…0,5 мм между толкателем 5 и поршнем 7 при отпущенной педали сцепления, который устанав­ливается ограничителем 3.

Гидравлический привод сцепления заполняют тормозной жид­костью в количестве 0,2 л.

Фрикционные двухдисковые сцепления. Двухдисковым называ­ется сцепление, в котором для передачи крутящего момента при­меняются два ведомых диска.

Двухдисковое сцепление при сравнительно небольших размерах позволяет передавать крутящий момент большой величины. Поэто­му двухдисковые сцепления приме­няются на грузовых автомобилях большой грузоподъемности.

В двухдисковом сцеплении (рис.4) ведущими деталями являют­ся маховик 13 двигателя, кожух 7, нажимной диск 8 и ведущий диск 11, ведомыми — ведомые диски 9 и 12, деталями включения — пружины 6, деталями выключения — рычаги 4 и муфта выключения 5 с выжим­ным подшипником.

Кожух 7 прикреплен к маховику 13 и связан с нажимным 8 и веду­щим 11 дисками направляющими пальцами 10, которые входят в пазы дисков. Вследствие этого нажимной и ведущий диски могут свободно перемещаться в осевом направлении и передавать крутящий момент от маховика на ведомые дис­ки, установленные на шлицах первичного вала коробки передач

При включенном сцеплении пружины 6 действуют на нажим­ной диск, зажимая между ним и маховиком двигателя ведущий и ведомые диски. При выключении сцепления муфта 5 давит на рычаги 4, которые через оттяжные пальцы 3 отводят нажимной диск от маховика двигателя. При этом между маховиком, ведомы­ми, ведущим и нажимными дисками создаются необходимые за­зоры, чему способствуют отжимные пружины 1 и регулировоч­ные болты 2.

В двухдисковых сцеплениях сжатие ведущих и ведомых деталей может производиться несколькими цилиндрическими пружина­ми, равномерно расположенными в один или два ряда по пери­ферии нажимного диска. Сжатие также может осуществляться од­ной центральной конической пружиной.

Двухдисковые сцепления могут иметь механические и гидрав­лические приводы. Для облегчения управлением двухдисковым сцеплением в приводе устанавливаются пневматические усилите­ли, значительно снижающие максимальное усилие выключения сцепления.

Двухдисковые сцепления сложнее по конструкции и имеют большую массу.

Двухдисковые сцепления с периферийными пружинами. На рис.5, а представлено сцепление грузовых автомобилей КамАЗ. Сцепле­ние — двухдисковое, фрикционное, сухое, с периферийными пру­жинами и гидравлическим приводом.

Ведущими в сцеплении являются маховик 1, средний ведущий диск 12, нажимной диск 11 и кожух 10, а ведомыми — диски 3 с гасителями 2 крутильных колебаний. Усилие, сжимающее веду­щие и ведомые диски, создается пружинами 9. Крутящий момент от двигателя передастся нажимному и среднему ведущему дискам через выступы, выполненные на их наружных поверхностях, вхо­дящие в четыре продольных паза на маховике. Пазы на маховике позволяют перемещаться выступам, а следовательно, и дискам 11 и 12 относительно маховика при включении и выключении сцеп­ления.

На среднем ведущем диске 12 установлен рычажный меха­низм 4, пружина которого при выключении сцепления поворачи­вает равноплечий рычаг 13. При этом рычаг, упираясь своими кон­цами в нажимной диск 11 и маховик 1, устанавливает средний ведущий диск 12 на одинаковом расстоянии от маховика и на­жимного диска.

Рычаги 5 выключения сцепления соединены с упорным коль­цом 8, в которое при выключении сцепления упирается выжим­ной подшипник 6 муфты 7 выключения, перемещающейся по направляющей втулке.

Привод сцепления — гидравлический с пневматическим уси­лителем. Привод (рис.5, б) включает в себя педаль 14, главный цилиндр 15, рабочий цилиндр 23, пневматический усилитель 19, следящее устройство 20, вилку и муфту выключения с подшип­ником, трубопроводы 18 и шланги для подачи рабочей жидкости от главного цилиндра к рабочему и воздухопровод 21 для подачи воздуха в пневмоусилитель.

При выключении сцепления усилие от педали 14через рычаг 16 и шток 17 передается поршню главного цилиндра 15, из,которого рабочая жидкость под давлением по трубопроводам 18 одновре­менно поступает в рабочий цилиндр 23 и корпус следящего уст­ройства 20. Следящее устройство обеспечивает при этом поступ­ление сжатого воздуха в пневмоусилитель 19 из воздухопровода 21. Оно автоматически изменяет давление воздуха в пневмоусилите-ле пропорционально усилию на педали сцепления. Суммарное усилие, создаваемое давлением воздуха в пневмоусилителе 19 и давлением жидкости в рабочем цилиндре 23, передается через шток 22 на вилку выключения сцепления и от нее — на муфту выключения с выжимным подшипником.

Установка пневматического усилителя в гидравлическом при­воде позволяет значительно облегчить управление сцеплением — его выключение и удержание в выключенном состоянии. В случае выхода из строя пневмоусилитсля выключение сцепления осуще­ствляется только давлением жидкости. При этом усилие нажатия на педаль сцепления увеличивается до 600 Н.

Главный цилиндр привода сцепления (рис.6) включает в себя корпус 3, поршень 5 со штоком 6, уплотнитсльную манжету 4 и возвратную пружину 2. Внутри корпуса находятся полости Aw Б, которые заполнены рабочей жидкостью. Корпус цилиндра закрыт защитным чехлом 7и пробкой 1 с резьбовым отверстием для под­соединения трубопровода.

При включенном сцеплении (педаль сцепления отпущена) поршень находится в исходном положении под действием пружи­ны 2. При этом полости А и Б1 в корпусе сообщаются между собой через открытое отверстие В, выполненное в поршне.

При выключении сцепления (при нажатии на педаль сцепления) шток 6 перемещается внутрь в сторону поршня 5, перекры­вает отверстие В и разъединяет полости A. Б. Под давлением порш­ня жидкость из главного цилиндра через трубопровод поступает к пневматическому усилителю. При этом давление жидкости про­порционально усилию нажатия на педаль сцепления.

Пневматический усилитель (рис.7) гидропривода сцепле­ния объединяет в себе рабочий цилиндр выключения сцепления с поршнем 2 и следящее устройство с поршнем 3, диафрагмой 4 и клапанами 5управления (впускным и выпускным). Работает пнев­матический усилитель следующим образом. При нажатии на педаль сцепления рабочая жидкость воздействует на поршни 2 и 3, которые перемещаются. Поршень 3 прогибает диафрагму с седлом клапанов 5управления. При этом выпускной клапан закрывается и открывается впускной клапан. Сжатый воздух через впускной клапан поступает в пневматический цилиндр усилителя и дей­ствует на поршень 6, который перемещается, оказывая дополни­тельное воздействие на шток 1 выключения сцепления. При от­пускании педали сцепления давление жидкости на поршни 2 и 3 прекращается, они возвращаются в исходное положение под дей­ствием пружин. При этом закрывается впускной и открывается выпускной клапан, через который сжатый воздух из пневмоусилителя выходит в окружающую среду, а поршень 6 перемещается в исходное положение.

Контрольные вопросы

1. Что представляет собой сцепление и для чего оно предназначено?

2. Какие бывают сцепления по связи между ведущими и ведомыми деталями, по числу ведомых дисков, по созданию нажимного усилия и по приводу?

3. Из каких основных частей состоят одно- и двухдисковое сцепления и как в них передается крутящий момент от ведущих к ведомым дета­лям?

4. На каких автомобилях и почему имеют наибольшее применение одно- и двухдисковые сцепления с различными типами нажимных пру­жин и приводов управления?

5. Какие регулировки, с какой целью и каким образом производятся в сцеплении?

Преимущества автомобилей с гидромеханическими коробками передачами

Условия работы водителя автомобиля все время усложняются из-за увеличения количества автомобилей и из-за роста грузовых и пассажирских потоков. Возникла необходимость облегчения работы водителя и повышения ее эффективности при одновременном повышении безопасности движения. Мощным средством решения этих сложных задач стала автоматизация управления автомобилем путем применения автоматических трансмиссий.

Самым распространенным видом автомобильной автоматической трансмиссии стала гидромеханическая передача. Из-за широкого распространения именно ее за рубежом называют «автоматическая трансмиссия».

Гидромеханическая передача содержит гидродинамический трансформатор, механические передачи и систему управления автоматическим переключением передач. При механической трансмиссии поток мощности от двигателя к колесам автомобиля идет через шестерни, т.е. через жесткую механическую связь. При гидромеханической же передаче этот поток мощности идет еще и через гидродинамический трансформатор, рабочие колеса которого связаны друг с другом через жидкость. Благодаря этому уменьшаются динамические нагрузки, вызываеые как крутильными колебаниями, идущими от двигателя, так и неравномерностью хода зубчатых передач.

Смягчаются также динамические эффекты от неровностей дорожного покрытия.

Гидродинамический трансформатор благодаря особенностям своей характеристики изменяет (трансформирует) крутящий момент двигателя. Поэтому число передач в механической части гидромеханической передачи делается меньше числа передач в механических коробках передач — 5-6 передач вместо 13-16 в большегрузных автопоездах и на одну-две передачи меньше в легковых автомобилях.

Переключение передач в гидромеханических передачах осуществляется без разрыва потока мощности, обороты двигателя при этом изменяются плавно.

Перечисленные свойства гидромеханических передач придают автомобилям ряд ценных преимуществ.

Ниже кратко сообщается о 10 преимуществах автомобилей с гидромеханической передачей и обсуждаются 2 особенности: возможность увеличенных расходов топлива и большая стоимость гидромеханических передач по сравнению с механическими передачами. Эти особенности часто считаются недостатками гидромеханической передачи, но при внимательном рассмотрении таковыми не оказываются.

1. ЭКОЛОГИЯ

Когда автомобиль с механической передачей разгоняется для дальнейшего движения, то водитель последовательно использует все или почти все передачи коробки передач. Работа на каждой передаче сопровождается изменением частоты вращения вала двигателя от малой до максимальной при полной, как правило, подаче топлива. После достижения максимального значения частота вращения вала двигателя резко уменьшается для повторения такого же цикла на следующей передаче.

При таком режиме работы двигателя в атмосферу выбрасывается много токсичных веществ.

При использовании гидромеханической передачи экологические показатели улучшаются за счет сокращения числа переключений передач (меньшее количество передач) и за счет плавного изменения частоты вращения вала двигателя при этих переключениях. В литературе упоминались случаи, когда автомобили с механическими передачами не удавалось продать из-за несоответствия экологическим требованиям, и удавалось продать после достижения соответствия этим требованиям за счет установки на автомобили гидромеханических передач.

2. ОБЛЕГЧЕНИЕ УПРАВЛЕНИЯ АВТОМОБИЛЕМ

Для движения автомобиля с механической передачей постоянно используются 4 органа управления: педаль подачи топлива, педаль тормоза, педаль сцепления, рычаг переключения передач.

Для движения автомобиля с гидромеханической передачей постоянно используются 2 органа управления: педаль подачи топлива и педаль тормоза. Из-за автоматического переключения передач отпадает надобность в педали сцепления и в рычаге переключения передач. В гидромеханической передаче, правда, имеется еще один орган управления — механизм переключения передач, но, в отличие от механизма переключения механической коробки передач, он не используется при каждом переключении передач. Скорее его можно назвать избирателем режимов. В числе режимов: стоянка; нейтраль; задний ход; несколько режимов движения, в каждом из которых может использоваться определенная комбинация передач или быть постоянно включена одна передача. Режимы движения меняются редко.

3. БЕЗОПАСНОСТЬ ДВИЖЕНИЯ

Сокращение органов управления позволяет водителю при усложнении дорожной обстановки не отвлекаться на манипуляции органами управления, а уделить все внимание ситуации на дороге. Быстроте реакции водителя в сложной обстановке способствует и то, что при применении гидромеханической передачи органов оперативного управления всего два и для каждого можно использовать «свою ногу», которую не нужно куда-то переносить или на что-то переключать.

4. КОМФОРТАБЕЛЬНОСТЬ ДВИЖЕНИЯ

Переключения передач в гидромеханической передаче происходят без разрыва потока мощности. Благодаря этому пассажиры и водитель не испытывают толчков и рывков, которыми неизбежно сопровождается переключение передач в механической коробке передач и которые зависят от квалификации водителя. При автоматическом переключении передач такой зависимости нет, движение происходит как бы при бесступенчатой трансмиссии и становится более комфортабельным.

5. ДВИЖЕНИЕ С МАЛЫМИ СКОРОСТЯМИ

В ряде случаев важна способность автомобиля двигаться с малыми скоростями — например, при «пробках» на дорогах. Благодаря гидродинамическому гидротрансформатору отсутствует жесткая связь двигателя с колесами автомобиля. Это позволяет давать любые обороты валу двигателя даже при стоящем на передаче неподвижном автомобиле. Давая двигателю малые обороты, можно обеспечить движение автомобиля со сколь угодно малой скоростью, не опасаясь заглохания двигателя.

6. ПРОХОДОМОСТЬ АВТОМОБИЛЯ

Гидромеханическая передача позволяет гибко регулировать скорость автомобиля и величину подводимого к колесам автомобиля крутящего момента, работая только педалью подачи топлива.

Это существенно улучшает проходимость автомобиля. Значительно легче предотвращать проворот колес автомобиля на скользкой или обледенелой дороге, предотвращать срыв грунта при движении на сыпучих грунтах. Облегчается движение и в других тяжелых дорожных условиях.

7. КВАЛИФИКАЦИЯ ВОДИТЕЛЯ

Существенное упрощение управления автомобилем позволяет снизить требования к квалификации водителя. При освоении управления автомобилем с механической трансмиссией наибольшие трудности вызывает приобретение навыка в переключении передач, когда требуется сочетание выжима сцепления с переводом рукоятки переключения передач и последующее отпускание педали сцепления в сочетании с перемещением педали подачи топлива.

При гидромеханической передаче нужды в таком навыке нет, переключения передач происходят автоматически. Это существенно облегчает обучение управлению автомобилем и его эксплуатацию, снижает требования к квалификации водителя.

8. УТОМЛЯЕМОСТЬ ВОДИТЕЛЯ

Оценивать количественно такой сложный физиологический фактор, как утомляемость, чрезвычайно трудно, тем более, что одни и те же внешние воздействия на разных людей действуют по-разному. На физиологические оценки могут влиять и особенности конструкции автомобилей, не относящиеся к исследуемому фактору. Поэтому наиболее достоверными нам представляются оценки, которые делают водители по своим ощущениям и впечатлениям от работы на автомобилях с подлежащими оценке агрегатами.

Для примера можно взять автобус — условия работы водителя на нем наиболее тяжелые. Автобус останавливается на многочисленных остановках и перед светофорами, а затем снова разгоняется после каждой остановки. Для обеспечения такого режима движения водитель автобуса с механической трансмиссией в смену делает несколько тысяч переключений передач, выжимая сцепление при каждом переключении.

ЗИЛ незадолго до прекращения на нем производства автобусов построил небольшую партию автобусов с гидромеханическими передачами своей конструкции. Эти автобусы проходили эксплуатационные испытания в автобусных парках разных городов, перевозя пассажиров по рейсовым маршрутам. Пробеги этих автобусов исчислялись десятками тысяч километров.

Были случаи, когда в силу каких-то обстоятельств водителям приходилось работать две смены подряд. Водители отмечали, что за две смены работы подряд на автобусе с гидромеханической передачей они уставали так же, как за одну смену работы на автобусе с механической трансмиссией. Таков эффект влияния гидромеханической передачи на утомляемость водителей.

9. ДОЛГОВЕЧНОСТЬ АГРЕГАТОВ АВТОМОБИЛЯ

Гидромеханическая передача благотворно влияет на долговечность двигателя и других агрегатов автомобиля. На эту тему имеется много публикаций, но лучше всего опираться на собственные данные, полученные в нашей стране на наших дорогах.

Лаборатории гидропередач ЗИЛ удалось получить количественные оценки применительно к грузовым автомобилям ЗИЛ, проведя длительные испытания гидромеханических передач фирмы Аллисон (США) на седельных тягачах ЗИЛ-130 В1 и на ряде других грузовых автомобилях ЗИЛ.

Испытания были сравнительными. Они длились около 12 лет. Одновременно испытывались 2 тягача ЗИЛ-130 В1 — один с гидромеханической передачей, другой со стандартной механической трансмиссией. На автомобиле с гидромеханической передачей первый отказ по гидромеханической передаче наступил через 800 тыс. км, второй — через 870 тыс. км. Предельного состояния у гидромеханической передачи достичь не удалось. После небольшого ремонта она была пригодна для дальнейшей эксплуатации.

За время сравнительных испытаний с пробегом 870 тыс.км на автомобиле с гидромеханической передачей были проведены следующиие ремонтные работы:

·        заменены 2 шасси;

·        заменены 4 двигателя;

·        проведено 8 текущих ремонтов двигателя.

На автомобиле с механической трансмиссией за это же время:

·        заменены 2 шасси;

·        заменены 4 двигателя;

·        проведено 9 текущих ремонтов двигателя;

·        заменены 13 ведомых дисков сцепления;

·        заменены 4 коробки передач;

·        проведено 4 текущих ремонтов коробок передач.

Видно, что применение гидромеханической передачи на одном конкретном автомобиле позволило сэкономить 4 коробки передач, 13 дисков сцепления и стоимость 4-х ремонтов коробки передач и одного ремонта двигателя.

Надо добавить, что испытания велись не поблизости от завода, что позволило бы опекать их и что-то подсказывать, а в Ульяновске, куда после первых месяцев наблюдения работники завода не показывались годами, и эксплуатация была самой рядовой (включая командировки на целину и т.д.).

Применение гидромеханической передачи увеличивает долговечность и других, кроме трансмиссии и двигателя, узлов автомобиля. Исследованиями ВКЭИавтобуспрома установлено, что применение гидромеханической передачи уменьшает уровень вибраций кузова автобуса, из-за чего увеличивается его долговечность.

10. СРЕДНЯЯ СКОРОСТЬ ДВИЖЕНИЯ

При переключении передач в механической трансмиссии на время переключения неизбежно прерывается поток мощности, подводимой к ведущим колесам автомобиля. Происходит некоторое снижение скорости автомобиля. Это снижение скорости тем больше, чем в более трудных дорожных условиях происходит переключение передач — когда ухудшается «накат» автомобиля. За счет потери скорости при переключениях передач уменьшается и средняя скорость движения автомобиля, во многом определяющая его производительность.

На автомобиле с гидромеханической передачей поток мощности за время автоматического переключения передач не прерывается. Потери скорости и, следовательно, средней скорости движения, при этом не происходит.

При проведении на ЗИЛе сравнительных испытаний автопоездов ЗИЛ-130 В было установлено, что при движении по равнинному свободному шоссе средние скорости обоих поездов были практически одинаковыми. При движении же в городе, на холмистом шоссе и на горных дорогах средние скорости движения автомобиля с гидромеханической передачей были на 3,5…11% выше (тем выше, чем сложнее дорожные условия).

11. ТОПЛИВНАЯ ЭКОНОМИЧНОСТЬ (первая особенность)

Существует мнение, что автомобили с гидромеханической передачей расходуют больше топлива, чем автомобили с механическими коробками передач. Иногда это так, а иногда и не так — в каждом случае надо разбираться конкретно, опираясь на имеющий опыт.

При многолетних испытаниях гидромеханических передач фирмы Аллисон, о которых сказано выше, расход топлива на автомобиле с гидромеханической передачей был таким же, как на автомобиле с механической коробкой передач.

При сравнительных испытаниях грузовых автомобилей ЗИЛ на Симферопольском шоссе автомобили с гидромеханическими передачами по отношению к автомобилям с механическими коробками передач имели экономию топлива около 3%, а при испытаниях этих же автомобилей на менее загруженном Каширском шоссе автомобили с гидромеханической передачей расходовали топлива на 2% больше. Это еще раз говорит о том, что по расходу топлива гидромеханические передачи более эффективны в трудных условиях движения.

Говоря о расходах топлива, надо иметь в виду, что стоимость топлива при эксплуатации автомобилей составляет 14-18% общих эксплуатационных расходов. Если допустить перерасход топлива на 3%, то при прочих равных условиях это увеличило бы общие эксплуатационные расходы на 0,42-0,54%. Такое увеличение многократно перекроется снижением расходов на ремонты и замены агрегатов трансмиссии и других агрегатов, не говоря уже о трудно учитываемом, но несомненно ощутимом эффекте от улучшения экологических показателей и от повышения безопасности движения.

Расход топлива на любом автомобиле зависит от квалификации водителя. Американские исследователи по заказу армии США провели специальные испытания по оценке влияния квалификации водителя на расход топлива при различных видах автомобильной трансмиссии. Заказчик хотел узнать, как скажется на расходах топлива то, что в армейских условиях за руль садятся солдаты с различной водительской квалификацией. За эталон брался расход топлива, получавшийся у водителя высокой квалификации. Оказалось, что на автомобиле с гидромеханической передачей расход топлива у водителя невысокой квалификации был почти таким же, как у водителя высокой квалификации, а при механической трансмиссии водитель невысокой квалификации расходовал топлива значительно больше. Это позволяет считать, что во многих случаях использования гидромеханической передачи скорее можно говорить о равенстве расходов топлива или даже о его экономии, а не о его перерасходе.

12. СТОИМОСТЬ (вторая особенность)

Стоимость гидромеханической передачи надо сравнивать со стоимостью комплекта, который она заменяет — коробки передач, сцепления, усилителя сцепления и системы управления переключением передач. И в этом случае, однако, гидромеханическая передача дороже механической. Само по себе это ни о чем не говорит. Лучшее качество стоит денег. Сравнивать надо конечные результаты.

В приведенном выше конкретном примере с автопоездом ЗИЛ-130 В1 превышение стоимости гидромеханической передачи над стоимостью механической трансмиссии надо сравнивать с суммарной стоимостью 4-х коробок передач, 13-ти дисков сцепления, 4-х ремонтов коробок передач и 1-го ремонта двигателя. Сюда надо добавить стоимость простоев, вызванных этими заменами и ремонтами. Очевидно, что все эти затраты и неудобства значительно превышают разницу в стоимости сравниваемых агрегатов.

Учитывая все вышеизложенное, можно утверждать, что применение гидромеханических передач обеспечивает целый ряд преимуществ автомобилям всех классов.

Наиболее разительно эти преимущества проявляются в легковых автомобилях, на которых гидромеханические передачи получили наибольшее распространение. Применительно к легковым автомобилям из перечисленных выше преимуществ стоит выделить легкость управления, благодаря чему:

·        облегчилось и ускорилось обучение управлению автомобилем;

·        управление автомобилем стало доступно людям, для которых оно раньше было затруднено, в том числе женщинам всех возрастов и людям с физическими недостатками;

·        увеличилась комфортабельность езды:

·        уменьшилась утомляемость от управления автомобилем и от поездок в нем.

Существенным преимуществом является также повышение надежности и долговечности агрегатов автомобиля.

Устройство трансмиссии и её виды

Устройство трансмиссии и её виды

ГЛАВА I. ТРАНСМИССИЯ

Трансмиссия служит для передачи крутящего момента от двигателя на ведущие колеса, а также для изменения величины крутящего момента и его направления.

Агрегаты трансмиссии заднеприводного автомобиля распределены вдоль всего кузова и передают крутящий момент от двигателя на задние колеса.

Рис. 1. Схема трансмиссии заднеприводного автомобиля: I — Двигатель; II — Сцепление; III — Коробка передач; IV — Карданная передача: 1 — эластичная муфта; 2 — шлицевое соединение; 3 — передний карданный вал; 4 — подвесной подшипник; 5 — передний карданный шарнир; 6 — задний карданный вал; 7 — задний карданный шарнир; V — Задний мост с главной передачей и дифференциалом: 8 — полуоси; 9 — ведущие (задние) колеса

Трансмиссия заднеприводного автомобиля включает в себя (рис. 33): — сцепление, — коробку передач, — карданную передачу, — главную передачу, — дифференциал, — полуоси.

В автомобиле с приводом на передние колеса крутящий момент не уходит так далеко от двигателя, как в автомобиле с задним приводом. Все агрегаты трансмиссии переднеприводного автомобиля сконцентрированы под капотом машины и объединены в один большой агрегат (рис. 34). Механизм сцепления «зажат» в кожухе между двумя «монстрами» — двигателем и коробкой передач, которая, в свою очередь, содержит в себе еще и главную передачу с дифференциалом. Поэтому валы привода передних колес выходят

непосредственно из картера коробки передач.

Рис. 34. Схема трансмиссии переднеприводного автомобиля: I — двигатель; II — сцепление; III — коробка передач; IV — главная передача и дифференциал; V — правый и левый приводные валы с шарнирами равных угловых скоростей; VI — ведущие (передние) колеса

Трансмиссия переднеприводного автомобиля включает в себя: — сцепление, — коробку передач, — главную передачу, — дифференциал, — валы привода передних колес.

Сцепление

Сцепление является первым агрегатом трансмиссии и предназначено для передачи крутящего момента от маховика коленчатого вала двигателя к первичному валу коробки передач. Сцепление позволяет водителю кратковременно прерывать передачу крутящего момента, как бы отделять двигатель от трансмиссии, а затем и плавно их соединять.

Сцепление состоит из привода сцепления и механизма сцепления.

Привод выключения сцепления

Дальнейшее изучение автомобиля невозможно без понимания термина «привод». Попробуем раз и навсегда с этим разобраться.

В обычной жизни человек самостоятельно, посредством своих ног и рук, перемещается по улице и квартире, прилагает усилия и передает их окружающим предметам. Что-то открывает и закрывает, включает и выключает, и все это без применения всяких там трубопроводов и рычагов.

И совсем другое дело в автомобиле. Когда надо передать усилие от водителя к некому механизму или от одного агрегата к другому, то без «посредников» не обойтись. Ведь в машине все надежно закреплено в различных местах кузова, и водитель не имеет возможности на ходу выйти из-за руля, чтобы, допустим, руками приоткрыть дроссельную заслонку карбюратора. Поэтому в автомобиле существует привод механизмов.

Представьте ситуацию, когда вам необходимо постоянно что-то закрывать и открывать, а сами вы передвигаться не можете. Если трудно себе это представить, тогда для начала привяжите себя покрепче к своему любимому дивану. А теперь попробуйте открыть входную дверь!

Для передачи усилия на расстоянии по «открыванию» и «закрыванию» двери вам придется применить веревку или палку, дистанционное управление или еще что-нибудь.

Пусть это будет длинная палка, привязанная веревками одним концом к вашей руке, а другим к ручке двери. А дальше дерзайте — тяните и толкайте, впуская к себе по одному толпу приглашенных в гости друзей. В этом случае палка с веревками и будут являться тем «приводом», который передает усилие на расстоянии.

В автомобиле практически каждый механизм имеет свой привод, посредством которого он приводится в действие. Привод может состоять из большого количества отдельных узлов и деталей, может быть механическим, гидравлическим или иным.

Привод выключения сцепления (гидравлический) состоит из (рис. 35): — педали; — главного цилиндра; — рабочего цилиндра; — вилки выключения сцепления; — выжимного подшипника; — трубопроводов.

При нажатии на педаль сцепления усилие ноги водителя через шток и поршень передается жидкости, которая, в свою очередь, передает давление от поршня главного цилиндра на поршень рабочего цилиндра.

Далее шток рабочего цилиндра перемещает вилку выключения сцепления и нажимной подшипник, который передает усилие на механизм сцепления.

Когда водитель отпускает педаль, под воздействием возвратных пружин все детали привода занимают исходные позиции.

Рис. 35. Схема гидравлического привода выключения сцепления и механизма сцепления: 1 — трубопровод; 2 — нажимной диск; 3 — ведомый диск; 4 — маховик; 5 — коленчатый вал; 6 — картер сцепления; 7 — кожух сцепления; 8 — нажимные пружины; 9 — отжимные рычаги; 10 — выжимной подшипник; 11 — первичный вал коробки передач; 12 — шестерня первичного вала; 13 — вилка выключения сцепления; 14 — рабочий цилиндр; 15 — картер коробки передач; 16 — главный цилиндр; 17 — педаль сцепления

В гидравлическом приводе сцепления автомобилей ВАЗ ранних лет выпуска использовалась тормозная жидкость «Нева», «Роса», «Томь» На современных автомобилях применяется жидкость класса DOT-4. При покупке жидкости или, по крайней мере, перед тем, как заливать ее в бачок привода, стоит прочесть, что написано на этикетке флакона. Можно ли ее смешивать с той жидкостью, которая, уже залита в гидропривод сцепления вашего автомобиля? Как правило, ответ бывает положительным, но существуют жидкости, которые смешиванию не подлежат.

На переднеприводных автомобилях ВАЗ используется механический привод, где педаль сцепления связана с вилкой выключения с помощью троса в оболочке.

Механизм сцепления

Механизм сцепления представляет собой устройство, в котором происходит передача крутящего момента за счет работы сил трения. Механизм сцепления позволяет кратковременно разъединять двигатель и коробку передач, а затем вновь плавно их соединять. Элементы механизма заключены в картер, сцепления который крепится к картеру двигателя.

Механизм сцепления состоит из (см. рис. 35): — картера и кожуха, — ведущего диска (которым является маховик коленчатого вала двигателя), — нажимного диска с пружинами, — ведомого диска со специальными износостойкими накладками.

Ведомый диск, связанный с первичным валом коробки передач, постоянно прижат к маховику нажимным диском под воздействием сильных пружин. За счет огромных сил трения между маховиком, ведомым и нажимным дисками, все это вместе, как единое целое, вращается при работе двигателя. Но это только тогда, когда водитель не трогает педаль сцепления, независимо от того движется его автомобиль или стоит на месте.

Для выключения сцепления водитель нажимает на педаль, при этом нажимной диск отходит от маховика и освобождает ведомый диск, прерывая передачу крутящего момента от двигателя к коробке передач (рис. 36). Нажимать на педаль сцепления следует достаточно быстрым, но не резким, спокойным движением до конца хода педали.

Рис. 36. Сцепление выключено

Для начала движения машины необходимо прижать ведомый диск, связанный с ведущими колесами (через первичный вал коробки передач и другие составляющие трансмиссии) к вращающемуся маховику, то есть включить сцепление (рис. 37). И это сложная задача, так как угловая скорость вращения маховика составляет 20-25 оборотов в секунду, а скорость вращения ведущих колес — ноль.

Рис. 37. Сцепление включено

Давайте подумаем, как решить эту задачу. Представьте, что вы опоздали на поезд, который уже начал движение. При грамотных действиях сначала вы его догоняете, двигаясь параллельно, затем хватаетесь за поручень, и когда ваша скорость уравняется со скоростью поезда, то можно уже и запрыгивать в вагон.

Но вам может присниться кошмарный сон, в котором вы, двигаясь наперерез поезду, пытаетесь сразу попасть в движущийся вагон. Конечно промахиваетесь и не попадаете в больницу только потому, что вовремя просыпаетесь в холодном поту. Зато после этого начинаете всегда правильно отпускать педаль сцепления только в три этапа.

На первом этапе работы по включению сцепления — приотпускаем педаль, то есть даем возможность пружинам нажимного диска подвести ведомый диск к маховику до их легкого соприкосновения (догнали поезд). За счет сил трения диск, проскальзывая некоторое время относительно маховика, тоже начнет вращаться, а ваш автомобиль — потихоньку ползти.

На втором этапе — удерживаем ведомый диск от какого-либо перемещения в средней позиции в течение двух-трех секунд для того, чтобы скорость вращения маховика и диска уравнялись (ухватились за поручни вагона). Машина при этом немного увеличивает скорость движения.

На третьем этапе — маховик вместе с нажимным и ведомым дисками уже вращаются вместе без проскальзывания и с одинаковой скоростью, стопроцентно передавая крутящий момент к коробке передач и далее на ведущие колеса автомобиля (запрыгнули в вагон). Это соответствует состоянию механизма сцепления включено, автомобиль движется. Теперь остается только полностью отпустить педаль сцепления и убрать с нее ногу.

Если в начале движения педаль сцепления резко бросить, то автомобиль «прыгнет» вперед, а двигатель заглохнет. В худшем варианте что-нибудь еще и сломается, так как в этот момент возникает сильная ударная волна, которая многократно увеличивает нагрузки на все детали двигателя и агрегаты трансмиссии.

Действия водителя по выключению и включению сцепления в течение поездки (при стартах с места, остановках и переключениях передач) повторяются многократно, особенно в условиях городского движения. Если вы освоите работу педалью сцепления в три этапа, то позже это войдет в незаметную полезную привычку, которая обеспечит плавность хода автомобиля, комфорт пассажирам и увеличение ресурса не только деталей сцепления, но и всего автомобиля в целом.

Основные неисправности сцепления

Сцепление «ведет» (выключается не полностью) из-за большого свободного хода педали сцепления, наличия воздуха в гидроприводе, перекоса нажимного подшипника, коробления ведомого диска или поломки пружин.

Для устранения неисправности следует отрегулировать свободный ход педали, удалить воздух из гидропривода, заменить неработоспособные диски и пружины.

Сцепление «пробуксовывает» (включается не полностью) из-за малого свободного хода педали, замасливания или износа фрикционных накладок ведомого диска, поломки пружин.

Для устранения неисправности необходимо отрегулировать свободный ход педали, промыть или поменять диски, пружины.

Сцепление включается резко вследствие заеданий в механизме привода, задиров на рабочих поверхностях дисков, маховика и разрушения фрикционных накладок ведомого диска.

Для устранения неисправности следует заменить неисправные узлы привода, если заметны задиры на поверхностях дисков, заменить их.

Подтекание тормозной жидкости в гидроприводе сцепления возможно из главного или рабочего цилиндров, а также в соединительных трубках.

Для устранения неисправности следует визуально определить место утечки и заменить неисправные узлы с последующей прокачкой всего гидропривода (удалить из него воздух).

Эксплуатация сцепления

При эксплуатации автомобиля необходимо периодически проверять уровень в бачке, питающем жидкостью гидравлический привод сцепления. Если уровень окажется меньше нормы, то его обязательно следует восстановить, долив тормозной жидкости. В противном случае, когда уровень понизится до нуля, усилие вашей ноги на педали сцепления будет передаваться в никуда.

Пониженный уровень жидкости или неправильная регулировка сцепления может привести к тому, что передачи на вашем автомобиле будут включаться с огромным усилием или вообще не будут включаться. А если при полностью нажатой педали сцепления вам все-таки удастся воткнуть первую передачу, то автомобиль самопроизвольно начнет движение, хотя по результатам всего предыдущего разговора в данный момент двигатель отделен от ведущих колес. Здорово, да? Все стоят на красный сигнал светофора, а вы уже едете!

Как это может случиться, почему машина вдруг поехала?

Описанная неприятность называется — сцепление ведет (с этим выражением вы уже познакомились в неисправностях). Суть происходящего следующая. В то время, как ведомый диск сцепления не должен иметь контакта с маховиком, он все-таки за него немного цепляется, и часть крутящего момента передается на первичный вал коробки передач, а затем и на ведущие колеса.

Каковы причины того, что диск не полностью отходит от маховика? Их несколько и почти все они требуют вмешательства специалиста или вашей решимости не только испачкать руки, но и освоить «Руководство по ремонту и эксплуатации» вашего автомобиля.

На этом проблемы со сцеплением не заканчиваются. Поскольку каждый раз, отпуская педаль сцепления, мы заставляем обе поверхности ведомого диска сильно тереться о железный маховик и не менее железный нажимной диск, то, естественно, боковые поверхности ведомого диска изнашиваются. Это нормальный процесс, обусловленный конструкцией автомобиля, и ведомый диск является расходным материалом. Но наступает в жизни опять не очень смешной момент, когда все уже давно уехали с того самого перекрестка со светофором (после включения зеленого сигнала), а вы все еще стоите на месте. Хотя и первая передача включена, и педаль сцепления наверху, и газуете вы так, что у проезжающих мимо водителей сердце кровью обливается. Но износ накладок ведомого диска оказался настолько велик, что теперь он не зажимается между маховиком и нажимным диском с должным усилием и, пробуксовывая, не передает крутящий момент от двигателя к трансмиссии. Такое явление имеет название — сцепление пробуксовывает.

Конечно, здесь описан пример совсем уж «глухого» и «слепого» водителя, потому что машина намного раньше «предупреждала» его о том, что несмешной случай может произойти в ближайший месяц. Еще раньше на подходе к максимальному износу ведомый диск уже начал пробуксовывать, сначала на четвертой передаче, затем на третьей и так далее. А вообще, при нормальной эксплуатации автомобиля, замена ведомого диска сцепления требуется после 80 тысяч и более километров пробега. Но не все водители являются мастерами вождения, и поэтому износ диска может наступить значительно раньше.

Начало критического износа легко определить, двигаясь на четвертой передаче со скоростью 40-45 км/ч. Если при активном нажатии на педаль «газа» обороты двигателя начинают увеличиваться, а машина продолжает движение с прежней скоростью, то в подтверждение своей догадки вы еще и почувствуете специфический запах «подгорающих» накладок диска. Значит, пора покупать диск и искать автосервис подешевле или понадежней, кому что больше подходит.

Неоднократно в этой книге упоминалось и будет упоминаться о том, что автомобиль пытается с вами «разговаривать», он заранее предупреждает о своих «недугах» и «болячках» с помощью звуков вибраций и запахов.

Например, что это там «шелестит» в районе сцепления и перестает «шелестеть» при полностью нажатой педали сцепления. Этот звук означает, что вы должны готовиться к замене выжимного подшипника.

А что это там постукивает, поскрипывает, попахивает и так далее. И не важно, что у вас новый «Фольксваген», он точно так же, как и старый «Жигуленок», подвержен износу, а тем более на наших родных дорогах. Поэтому прислушивайтесь и принюхивайтесь к своей машине!

О стиле вождения автомобиля разговор уже был, и он будет продолжаться. Резкие старты и ускорения машины, постоянное «держание» ноги на педали сцепления при движении («болезнь» таксистов) ведут к износу не только сцепления, но и других агрегатов автомобиля.

Укорачивает срок службы сцепления и еще одна не очень «мудрая» привычка. Это когда водитель удерживает педаль сцепления в нажатом состоянии на все время остановки перед красным сигналом светофора. Грамотным ожиданием разрешающего сигнала светофора по многим причинам будет — нейтральная передача и полностью отпущенная педаль сцепления.

Устройство коробки передач и её виды

Коробка передач

Коробка передач предназначена для изменения по величине и направлению крутящего момента и передачи его от двигателя к ведущим колесам. Также она обеспечивает длительное разобщение двигателя и ведущих колес, причем на неограниченный срок и без усилий со стороны водителя (по сравнению со сцеплением).

Рис. 38. Схема работы коробки передач: 1 — первичный вал; 2 — рычаг переключения передач 3 — механизм переключения передач; 4 — вторичный вал; 5 — сливная пробка; 6 — промежуточный вал; 7 — картер коробки передач

Коробка передач состоит из (рис. 38): — картера; — первичного, вторичного и промежуточного валов с шестернями; — дополнительного вала и шестерни заднего хода; — синхронизаторов; — механизма переключения передач с замковым и блокировочным устройствами; — рычага переключения.

Картер содержит в себе все основные узлы и детали коробки передач. Он крепится к картеру сцепления, который, в свою очередь, закреплен на двигателе. Поскольку шестерни коробки передач при работе испытывают большие нагрузки, то они должны хорошо смазываться. Поэтому в картер коробки передач залито трансмиссионное масло (в некоторых моделях автомобилей применяется моторное масло)

Валы коробки передач вращаются в подшипниках, установленных в картере, и имеют наборы шестерен с различным числом зубьев.

Синхронизаторы необходимы для плавного бесшумного и безударного включения передач путем уравнивания угловых скоростей вращающихся шестерен (наши руки на поручне вагона поезда в примере с работой сцепления).

Механизм переключения передач служит для смены передач и управляется водителем с помощью рычага из салона автомобиля. При этом замковое устройство не позволяет включаться одновременно двум передачам, а блокировочное устройство удерживает передачи от самопроизвольного выключения.

Рис. 39. Передаточное отношение

Как же происходит изменение величины крутящего момента (числа оборотов) на различных передачах? Давайте с этим разберемся на примере (рис. 39 а).

Возьмем две шестерни, не поленимся и сосчитаем число их зубьев. Первая шестеренка имеет 20 зубьев, а вторая 40. Значит, при двух оборотах первой шестерни, вторая сделает только один оборот (передаточное число равно 2).

На рисунке 39 б у первой шестерни («А») 20 зубьев, у второй («Б») 40, у третьей («В») снова 20, у четвертой («Г») опять 40.

Дальше очень простая арифметика. Первичный вал коробки передач и шестерня «А» вращаются с угловой скоростью, допустим, 2000 об/мин. Шестерня «Б» на промежуточном валу вращается в 2 раза медленнее — 1000 об/мин. Поскольку шестерни «Б» и «В» закреплены на одном валу, то третья шестеренка вращается с той же скоростью — 1000 об/мин. Тогда шестерня «Г» на вторичном валу будет вращаться еще в 2 раза медленнее — 500 об/мин.

Итак, от двигателя на первичный вал коробки передач пришло 2000 об/мин, а на вторичном валу получилось 500 об/мин, в то время как на промежуточном валу было 1000 об/мин.

В данном примере передаточное число первой пары шестерен равно двум, второй пары шестерен тоже двум. Общее передаточное число этой схемы: 2?2 = 4. Следовательно, вторичный вал коробки передач будет вращаться в 4 раза медленнее, чем первичный вал.

Обратите внимание, если мы выведем из зацепления шестерни «Г» и «В», то вторичный вал коробки вращаться не будет. При этом прекращается передача крутящего момента и на ведущие колеса автомобиля, что соответствует нейтральной передаче.

Задняя передача, то есть вращение вторичного вала коробки передач в другую сторону, обеспечивается дополнительной осью с шестерней заднего хода. Эта шестерня необходима для того, чтобы получилось нечетное число пар шестерен, тогда крутящий момент изменит свое направление (рис. 40).

Рис. 40. Схема передачи крутящего момента при включении задней передачи: 1 — первичный вал; 2 — шестерня первичного вала; 3 — промежуточный вал; 4 — шестерня передачи заднего хода; 5 — вторичный вал

Поскольку в коробке передач реального автомобиля имеется большой набор шестерен, то, вводя в зацепление различные их пары (включая различные передачи), мы изменяем и общее передаточное отношение.

Давайте посмотрим на передаточные числа двух коробок передач (табл. 1).

Таблица 1. Передаточные отношения

Передачи:	Ваз 2105	Лада 110
1	3. 67	3.36
2	2.10	1.95
3	1.36	1.357
4	1.00	0.951
5	0.82	0.784
R(задний ход)	3. 53	3.53

Такие «неудобные» числа получаются в результате деления количества зубьев одной шестерни на неудобно делимое число зубьев второй шестерни и далее по цепочке.

Если передаточное число равно единице (1,00), то это означает, что вторичный вал вращается с такой же угловой скоростью, что и первичный. Передачу, на которой скорость вращения валов уравнена, обычно называют прямой и, как правило, это четвертая передача.

Вернемся к нашему старому знакомому — велосипеду. На современных велосипедах тоже есть передачи. Владельцы такого транспортного средства наверняка обратили внимание на то, что когда сзади включена звездочка с большим числом зубьев, то крутить педали легко, но скорость движения получается небольшой. Если переключиться на меньшую звездочку (с меньшим числом зубьев), то скорость возрастает, но усилие на педалях при этом увеличивается.

Меняя звездочки на велосипеде (переключая передачи), можно найти оптимальный режим движения с учетом сил велосипедиста и дорожных условий.

Тот же принцип используется и в автомобиле. Передачи необходимо переключать в зависимости от скорости движения, от дорожных условий и с учетом возможностей двигателя.

Первая передача и передача заднего хода — самые «сильные», и двигателю не трудно крутить колеса, но машина в этом случае движется медленно.

На большой скорости движения используются «шустрые» пятая и четвертая передачи, но в крутую гору на них не заедешь, двигателю просто не хватает сил (как и велосипедисту), и тогда приходится переключаться на более низкие но «сильные» передачи.

Первая передача необходима для начала движения автомобиля, для того чтобы двигатель смог сдвинуть с места тяжелое железное «чудовище». Далее, увеличив скорость движения и обеспечив некоторый запас инерции движения машины, можно переключиться на вторую передачу, более «слабую», но более «быструю», затем на третью, четвертую и пятую передачу.

Все ступеньки переключения передач вверх (с первой по пятую) следует проходить последовательно. Переключение передач в нисходящем порядке можно производить, «прыгая через ступеньки». Например, после пятой передачи может потребоваться первая или после четвертой — вторая.

Обычный режим движения автомобиля — на четвертой или пятой передаче, так как они самые скоростные и экономичные.

Основные неисправности коробки передач

Подтекание масла происходит из-за повреждения уплотнительных прокладок сальников и ослабления крепления крышек картера. Для устранения неисправности необходимо поменять прокладки сальники и подтянуть крепления крышек.

Шум при работе коробки передач может возникнуть из-за неисправного синхронизатора, износа подшипников, шестерен и шлицевых соединений. Для устранения неисправности необходимо заменить вышедшие из строя детали.

Затрудненное включение передач может происходить из-за поломок деталей механизма переключения, износа синхронизаторов или шестерен. Для устранения неисправности необходимо заменить вышедшие из строя детали и узлы.

Самопроизвольное выключение передач случается из-за неисправности блокировочного устройства, а также при сильном износе шестерен и синхронизаторов. Для устранения неисправности необходимо заменить блокировочное устройство, вышедшие из строя шестерни и синхронизаторы.

Эксплуатация коробки передач

Если вас правильно учили в автошколе или, по крайней мере, вы читали и другие книги из серии учебных пособий для будущих автомобилистов, то навряд ли в ближайшие годы коробка передач омрачит ваше настроение. При грамотном обращении с рычагом переключения передач и периодической замене масла в картере коробки она не напоминает водителю о себе до конца срока службы самого автомобиля.

Неисправности в коробке передач обычно появляются в результате грубой работы рычагом переключения. Если водитель постоянно дергает рычаг, переводит его из одной позиции в другую быстрым резким движением, то капитальный ремонт коробки передач потребуется очень скоро. При таком обращении с рычагом выходят из строя механизм переключения, синхронизаторы, да и сами валы с шестернями «железные» лишь до определенной степени.

Рычаг переключения передач должен переводиться всегда плавным движением, с паузами в нейтральной позиции, для того чтобы успели сработать синхронизаторы, оберегающие шестерни от поломок.

17 признаков неисправной коробки передач (2022)

Думаете, на вашем автомобиле признаков неисправной коробки передач ? Трансмиссия вашего автомобиля играет решающую роль в правильном функционировании автомобиля. Однако, если вы обнаружите проблему на ранней стадии, у вас больше шансов, что предотвратит отказ коробки передач и дорогостоящий ремонт .

Ниже мы приводим 17 предупредительных знаков неисправности коробки передач , которые помогут вам обнаружить потенциальные проблемы до того, как они станут опасными.

Если вы купили или взяли в аренду автомобиль 2016–2022 годов выпуска с признаками неисправной коробки передач в Калифорнии, мы можем помочь вам получить компенсацию бесплатно. Свяжитесь с адвокатами Кали Лемон сегодня!

1. Горит индикатор «Check Engine»

В вашем автомобиле имеется ряд датчиков, которые могут обнаруживать проблемы с коробкой передач. Индикатор проверки двигателя предназначен для предупреждения вас о ряде потенциальных проблем с вашим автомобилем. Хотя он может включаться по разным причинам, важно НЕ игнорировать его.

Если система обнаружит какие-либо проблемы с передачей, она включит проверку двигателя, и игнорирование этого предупреждения может дорого обойтись!

Технические специалисты могут быстро обнаружить проблему, проанализировав код неисправности с помощью инновационных инструментов диагностики и аналитики показаний датчиков. Если вы отдадите машину вовремя, шансы устранить неисправность без замены трансмиссии выше.

2. Проблемы с реагированием

Еще один способ определить, есть ли проблема с трансмиссией вашего автомобиля – это когда вы заметите  необычные колебания или полный отказ от переключения передач . В этих случаях проблема может быть механической, электрической или гидравлической по своей природе.

При переключении с движения на стоянку в автомобиле с автоматической коробкой передач возможна задержка перед включением передач.

Получение ограниченного отклика в автомобилях с механической коробкой передач проявляется как несоответствие между скоростью автомобиля и оборотами двигателя в минуту (об/мин).

В этой ситуации ускорение будет намного ниже, чем должно быть, что обозначается как « передача проскальзывает ”.

Когда вы заметите это, пришло время отвезти ваш автомобиль к механику.

3. Утечка трансмиссионной жидкости

Трансмиссионная жидкость обеспечивает охлаждение и смазку трансмиссии вашего автомобиля. Она также служит гидравлической жидкостью для включения передач. Причин утечки жидкости может быть несколько, в том числе поврежденная прокладка поддона коробки передач, которую можно легко заменить.

Эта жидкость способствует эффективной работе вашей трансмиссии, и вы сталкиваетесь с риском перегрева вашей трансмиссии в случае утечки жидкости, что может привести к отказу трансмиссии.

К счастью, обнаружить и диагностировать утечку трансмиссионной жидкости довольно просто. Благодаря ярко-малиновому цвету и приятному запаху жидкости для автоматических трансмиссий утечку можно легко определить. Если вы заметили подозрительных жидкостей под вашим автомобилем , просто проверьте щуп трансмиссии, чтобы определить, упал ли уровень трансмиссионной жидкости.

4. Запах гари

Если вы заметили запах гари из вашего автомобиля , это может указывать на проблемы с передачей. Запах горящего в машине никогда не бывает хорошим. Скорее всего, это вызвано деградировавшими защитными химическими веществами или изношенными внутренними компонентами.

Внутри редуктора также может скапливаться значительное количество шлама. Вождение автомобиля в таких условиях очень опасно. Мы советуем владельцам транспортных средств никогда не эксплуатировать автомобиль, излучающий запах гари, до тех пор, пока проблема не будет решена.

5. Проскальзывающие шестерни

Если ваши уши g не переключаются плавно или вы обнаружите, что автомобиль не остается на передаче , когда вы едете, ваша трансмиссия, вероятно, вышла из строя.

Как в механической, так и в автоматической коробке передач может происходить проскальзывание передач. Переключения передач контролируются внешними входами в вашем автомобиле.

Водитель управляет переключением передач в механических коробках передач, нажимая педаль сцепления, а водители могут выбирать между парковкой, задним ходом, нейтралью и движением в автоматических коробках передач.

Если ваш автомобиль резко останавливается, проскальзывает при переключении передач или продолжает переключаться на нейтраль, необходимо доставить его в компетентную мастерскую по ремонту трансмиссии, поскольку это представляет значительный риск для вашей безопасности и безопасности других автомобилистов.

6. Странные звуки также могут указывать на неисправность коробки передач

В зависимости от конкретной проблемы существует различных звуков, которые вы можете услышать из-под капота . Потенциальные проблемы варьируются от засоренных фильтров трансмиссии до сломанных насосов трансмиссии. Когда транспортное средство работает в лучшем виде, вы должны услышать мягкий скулящий или жужжащий шум.

Однако, если ваш автомобиль начинает издавать странные звуки, как можно скорее отнесите его для оценки и обслуживания коробки передач в профессиональную мастерскую по ремонту коробок передач.

7. Пробуксовка сцепления в механической коробке передач

Автомобили с механической коробкой передач — единственные автомобили, в которых возникает пробуксовка при возникновении проблем с коробкой передач. Когда сцепление тормозит, переключение передач становится проблематичным.

В таких случаях при нажатии на педаль сцепления диск сцепления и маховик не освобождаются, что приводит к пробуксовке сцепления. В некоторых случаях механическая коробка передач также может отключаться.

Если педаль сцепления слишком ослаблена, диск сцепления не отпустится, и двигатель не сможет передать мощность на трансмиссию, что приведет к скрежету.

8. Скрежет, рывки или тряска

Рывки, скрежет шестерен и тряска являются общими признаками неисправности коробки передач. Некоторые производители даже отзывают товары по таким вопросам.

В автомобилях с механической коробкой передач характерен скрежет шестерен. Однако если речь идет об автомобилях с автоматической коробкой передач, вышедшая из строя коробка передач обычно заводится с задержкой при переключении передач. Это обычно называют проскальзыванием передачи.

Когда вы переключаете передачи, ваш автомобиль начинает трястись или вибрировать, если есть проблемы с коробкой передач. Самый простой способ определить причину проблемы — как можно скорее доставить автомобиль в ремонтную мастерскую.

9. Ваш автомобиль не включает передачу

Если вы застряли в заглохшем автомобиле с работающим двигателем и не можете двигаться, это может указывать на проблемы с трансмиссией. Также может быть, что ваша коробка передач остается на первой передаче.

Несколько факторов могут привести к тому, что ваш автомобиль невозможность включения передачи . Неправильный тип трансмиссионной жидкости, неправильное расположение троса переключения передач, механическая неисправность, забитые фильтры, неисправные соединения сцепления, неисправные соленоиды, неисправные датчики или неисправная компьютерная система — вот лишь несколько возможных проблем.

10. Отсутствие мощности

Если мощность вашего автомобиля ограничена или вообще отсутствует при нормально работающем двигателе , это может быть связано с внутренними проблемами трансмиссии.

В качестве альтернативы, это может быть вызвано заеданием тормозов, вызванным неисправностью тормозного суппорта или шланга, или компьютером вашего автомобиля, снижающим мощность для защиты двигателя. Чтобы определить проблему, проверьте коды проблем автомобиля.

11. Сцепление пробуксовывает очень высоко или очень низко в механических коробках передач

Проблема с соединением сцепления или гидравлической системой обычно является причиной слабого включения педали сцепления. При отсутствии гидравлических утечек для решения проблемы может быть достаточно простой модификации или прокачки. С другой стороны, педаль сцепления с высоким захватом может быть регулировкой, или это может быть изношенный нажимной диск или диск сцепления.

12. Избыточный шум в нейтральном положении

Чрезмерный шум иногда может быть признаком проблемы. Проверка двигателя требуется, если ваш автомобиль издает громкий стук при включении нейтральной передачи. Как правило, средство довольно простое. Это может быть недостаток трансмиссионной жидкости, которую можно легко заменить. Также возможно, что был использован неправильный тип жидкости.

13. Ваша автоматическая коробка передач работает только назад

Автомобиль не движется, когда вы пытаетесь включить передачу? Это позволяет двигаться только назад? Проблема в таких случаях обычно возникает из-за механической неисправности переднего сцепления. Однако также возможно, что диски сцепления просто изношены.

14. Аварийный или аварийный режим

Многие современные автомобили снижают риск отказа трансмиссии, переходя в так называемый аварийный режим или аварийный режим . В аварийном режиме компьютерная система автомобиля обнаруживает проблему и переключается на одну передачу (часто третью), чтобы предотвратить отказ трансмиссии. Это означает, что вы не можете управлять автомобилем ни на какой другой передаче.

15. Переключение с задержкой

Предположим, для переключения передачи требуется много времени. В этом случае это может быть связано с низким уровнем трансмиссионной жидкости, вызванным утечкой, загрязнениями, вызванными плохим обслуживанием, или даже проникновением воды во время бездорожья или наводнения. Хотя это может показаться несерьезной проблемой, это может привести к перегреву, как описано выше.

16. Ваша автоматическая коробка передач работает неправильно

Повреждение гидротрансформатора может быть причиной того, что автомобиль не набирает газ или не правильно тянет автомобиль. Также возможно, что диски сцепления автомобиля изношены и нуждаются в замене.

17. Колебания передачи

Этот предупреждающий индикатор представляет собой неудобную задержку перед включением следующей передачи. Если ваша коробка передач начинает колебаться между передачами, вы будете знать, что что-то определенно не так. Вы должны попросить техника осмотреть систему.

Как предотвратить неисправность коробки передач

Если у вас возникли проблемы с коробкой передач, вы можете принять определенные меры, чтобы избежать дорогостоящей замены коробки передач. Несмотря на то, что повреждение обычно необратимо после того, как оно произошло, есть некоторые меры предосторожности, которые вы можете предпринять, прежде чем ваша трансмиссия выйдет из строя.

Обращая внимание на свой автомобиль, вы сможете быстро и легко определить потенциальные проблемы с коробкой передач. Вот несколько советов, которые помогут вам предотвратить повреждение трансмиссии вашего автомобиля:

• Регулярно проверяйте наличие утечек жидкости
• Убедитесь, что ваш автомобиль регулярно обслуживается
• Не игнорируйте индикатор проверки двигателя
• Прислушивайтесь к странным звукам
• Если вы заметили странный запах, отнесите автомобиль в ремонтную мастерскую

Несмотря на то, что проблема может показаться незначительной, никогда не следует садиться за руль автомобиля с неисправной трансмиссией. Если переключение передач пойдет не по плану, последствия могут быть разрушительными. Мы всегда советуем владельцам транспортных средств как можно скорее обратиться в профессиональную ремонтную мастерскую.

Нужен адвокат по лимонам? Мы можем помочь!

Проблемы с коробкой передач автомобиля часто могут быть производственным дефектом.

Если автомобиль находится на гарантии, а производитель не может устранить неисправность, он может быть обязан выкупить или заменить ваш автомобиль в соответствии с Lemon Law

Свяжитесь с Cali Lemon Law сегодня, чтобы узнать, есть ли у вас лимон !

Как узнать, нужна ли мне услуга передачи Reno?

Трансмиссии силового агрегата имеют много различных движущихся частей, поэтому ремонт быстро становится дорогостоящим и сложным, если им пренебрегают. Никто не хочет слышать этот ужасный щелчок или лязг, поэтому регулярно проверяйте свою коробку передач, чтобы убедиться, что она работает без сбоев. Однако некоторые неисправности трансмиссии неизбежны, поэтому специалисты General Transmission Reno готовы помочь вам. Узнайте больше об обслуживании трансмиссии в Рино в местной специализированной мастерской по восстановлению трансмиссии.

Узнайте о нашей работе по передаче

Что делает ваша коробка передач?

Важно понимать вашу трансмиссию, чтобы понимать, что происходит, когда она выходит из строя. Трансмиссия транспортного средства является ключом к его мобильности и отвечает за передачу мощности на карданный вал и колеса транспортного средства. Трансмиссия управляется набором датчиков, но проще говоря, она переключает передачи, контролирует скорость и передает мощность на колеса.

Признаки того, что вам может понадобиться ремонт коробки передач

Как правило, ваша трансмиссия не выйдет из строя, если вы сначала не предупредите о наличии проблемы. Ремонт коробки передач намного проще и дешевле, если вы устраните проблемы на ранней стадии, поэтому, если вы заметите какой-либо из следующих симптомов, вам может потребоваться обслуживание коробки передач:

НЕЧЕТНЫЕ ШУМЫ

Любые странные шумы являются контрольным сигналом. знак, что что-то не так. Это может быть что угодно, от коробки передач до глушителя, поэтому, если вы слышите что-то необычное, проверьте его. Шумы передачи, на которые следует обратить внимание, включают визг, чириканье, стук, звон, тиканье, хлопки, щелчки или дребезжание.

ЛАМПА ПРОВЕРКИ ДВИГАТЕЛЯ

Почти все современные автомобили оснащены индикатором проверки двигателя, который загорается на приборной панели при возникновении проблем с двигателем. Если вы заметили, что свет загорелся, это означает, что ваша машина пытается вам что-то сказать. Итак, будьте активны и никогда не игнорируйте эту проблему, когда загорается свет!

УТЕЧКА ТРАНСМИССИОННОЙ ЖИДКОСТИ

Для правильной работы трансмиссии требуется смазка. Жидкость для автоматических трансмиссий очень узнаваема благодаря своему красному цвету и приятному запаху. Жженый запах и более коричневатый цвет также являются признаками того, что вашему автомобилю требуется ремонт трансмиссии или обслуживание трансмиссии.

ПЕРЕГРЕВ

Перегрев является основным признаком неисправности трансмиссии. Это происходит из-за неправильного типа трансмиссионной жидкости или ее отсутствия. Если вы подозреваете, что что-то не так, следите за датчиком температуры.

ПРОСКОЛЬЗУЮЩИЕ ПЕРЕДАЧИ

В автомобиле с автоматической коробкой передач прислушайтесь и почувствуйте проскальзывание или лязг передач при переключении с парковки на вождение, а также при переключении передач при увеличении скорости. В автомобиле с механической коробкой передач прислушивайтесь к тем же вещам, когда вы включаете и отпускаете сцепление, а также когда переключаете передачи.

ПОЛНЫЙ ОТКАЗ ПЕРЕДАЧИ

Также возможен полный отказ передачи. В этом случае ваш автомобиль может отказываться двигаться, переключать передачи, а также может наблюдаться снижение или полное отсутствие мощности во время движения. Если вы столкнулись с этими проблемами, немедленно заберите машину.

Как предотвратить необходимость ремонта коробки передач вашего автомобиля

РЕГУЛЯРНОЕ ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

Самый эффективный способ предотвратить возникновение проблем с коробкой передач — регулярно проводить техническое обслуживание. Это означает проверку всех ваших жидкостей (трансмиссионную жидкость, жидкость радиатора, жидкость гидроусилителя руля, тормозную жидкость, охлаждающую жидкость и масло), замену масла и соблюдение периодов обслуживания, рекомендованных производителем вашего автомобиля.

ДАЙТЕ МАШИНЕ ПРОГРЕТЬСЯ

Подобно человеческому телу, машине необходимо прогреться перед взлетом. Это значительно увеличит срок службы вашего автомобиля во всех аспектах.

УСПОКОИТЬСЯ

Городские водители часто ездят с остановками, что очень тяжело для вашего автомобиля. Вождение в суровых погодных условиях также может сильно изнашивать автомобиль. Чтобы максимально продлить срок службы вашего автомобиля, постарайтесь уменьшить ускорение и понять ограничения вашего автомобиля.

Обслуживание коробки передач от General Transmission

Коробка передач вашего автомобиля жизненно важна для его срока службы и функциональности. Чтобы предотвратить необходимость серьезного ремонта или восстановления трансмиссии, обязательно запланируйте обслуживание трансмиссии, чтобы все проверить. В General Transmission мы специализируемся на устранении любых проблем с трансмиссией, которые могут у вас возникнуть, и мы хотим, чтобы ваш автомобиль работал как можно лучше.

Позвоните сегодня в General Transmission Reno по телефону (775) 386-6886, чтобы назначить встречу с лучшим местом для ремонта коробки передач.

Услуги по ремонту коробок передач



Советы, Восстановление коробки передач, Ремонт коробки передач лучший магазин трансмиссии, общая трансмиссия, Магазины по восстановлению трансмиссии рядом со мной, трансмиссия рено, ремонт трансмиссии, ремонт трансмиссии рено, ремонт трансмиссии искры нв, Сервис трансмиссии, мастерские трансмиссии, Специалисты по трансмиссии

8 признаков того, что вы можете получить счет за ремонт

Перейти к содержимому Вернуться ко всем сообщениям

Вам когда-нибудь вручали счет за ремонт автомобиля? У меня есть, и это некрасиво. Однажды вы невинно замечаете легкую вибрацию или колебания, когда ваша машина пытается включить передачу, но вы просто отмахиваетесь от этого как от «однократного». Машины издают много забавных звуков, верно? Некоторое время я водил Saturn, и он так сильно гремел и трясся, что мы в шутку называли его радиоприемником. Мой муж, кстати, механик, сказал бы, что лучший способ починить «Сатурн» — это немного включить стереосистему, чтобы не слышать всех «таинственных» шумов.

Я знаю, что это немного экстремально (и он убедился, что моя машина безопасна для вождения), но правда в том, что машины часто похожи на людей — они иногда издают странные звуки и делают забавные вещи. Они затворяются, трясутся, дрожат или колеблются. Кто знает? Может быть, они не любят морозное утро или поздние ночные походы больше, чем мы.

Дело в том, что если бы мы жаловались на каждую маленькую особенность, мы бы потратили половину нашей жизни в ремонтной мастерской и большую часть нашей зарплаты на счета механиков. Но, к сожалению, наступает момент, когда это «одноразовое» действие становится «случайным», а затем «довольно регулярным». Итак, если тот странный шум, который вы слышали в понедельник утром, исчезнет и больше никогда не вернется, вы, вероятно, можете пропустить поездку в гараж. Однако, если он вернется на бис, вам, вероятно, следует обратить внимание.

Если вы похожи на меня, то отвезти машину в ремонтную мастерскую — это все равно, что ждать в кабинете врача результатов анализа крови. Пока ваш автомобиль диагностируется, вы прокручиваете в уме все «наихудшие сценарии». Вы словно пытаетесь заранее подготовиться к тому, чтобы услышать действительно страшные слова вроде «двигатель» или «трансмиссия».

Какая у вас коробка передач?

Хотя поломка автоматической коробки передач не является смертным приговором для вашего автомобиля, она определенно может стать серьезным ремонтом. Обычно это означает много времени простоя и огромный счет. Ваша передача — это удивительное произведение или искусство. Хорошо, возможно, вам не захочется устанавливать его над камином, но вы должны признать, что это довольно увлекательно, как все эти шестерни, подшипники и детали интересной формы собираются вместе, чтобы создать систему, которая на самом деле продвигает ваш автомобиль из точки А в точку. B. Некоторые люди говорят, что трансмиссия — вторая по важности часть автомобиля после двигателя. Но я с уважением не согласен. Это действительно командная работа — одно без другого не бывает. Хотя, я думаю, вы можете, но они довольно бесполезны по отдельности. Они как сердце и мозг вашего автомобиля. Они работают вместе. Итак, проблема с вашей трансмиссией может повлиять на работу двигателя. И если вы не исправите это, у вас могут возникнуть еще большие проблемы.

Но, вопреки распространенному мнению, отказ автоматической коробки передач не всегда должен быть пугающим (теперь вы вздохнули с облегчением?). Хотя это может быть дорогостоящим приключением, во многих случаях проблема на самом деле совсем незначительный. И, как и со всем механическим, если вы обнаружите проблему достаточно рано, вы сможете избежать более серьезных проблем. Но вы не всегда можете рассчитывать на то, что механика предложит вам легкий выход. В конце концов, они в бизнесе, чтобы делать деньги. Поэтому, когда они видят женщину, входящую в их двери, у них в глазах появляются знаки доллара.

Коробки передач — сложные и сложные системы, поэтому для их ремонта обычно требуется профессионал. Но это не значит, что вы должны принимать любой поставленный вам диагноз. Если вы сомневаетесь, получите второе мнение. Или, что еще лучше, узнайте, как распознать наиболее распространенные признаки неисправности автоматической коробки передач и как исключить простые исправления, прежде чем разрешить дорогостоящий ремонт автоматической коробки передач. Замена или восстановление могут быть необходимы, но важно сначала проверить другие возможности. Вы никогда не знаете, некоторые базовые знания могут сэкономить вам тысячи долларов.

Признаки неисправности автоматической коробки передач

• Проскальзывание.  Это когда ваш двигатель набирает обороты, но ваша машина не отвечает. Это похоже на реакцию вашего автомобиля, если ваши шины скользят по льду или застревают в снегу. Вы нажимаете на педаль газа и слышите рев двигателя, но, похоже, вы никуда не двигаетесь. Проскальзывание влияет на способность вашей трансмиссии продвигать автомобиль вперед, и если оно становится очень плохим, в конечном итоге вы можете вообще не двигаться.
• Утечки.  Регулярно проверяйте днище автомобиля, чтобы убедиться в отсутствии утечек. В большинстве автоматических коробок передач жидкость красного цвета, поэтому, если вы заметили цветную лужу на земле, вам, вероятно, следует проверить свой автомобиль. На самом деле, если вы заметите какую-либо лужу (кроме тех, что образовались от вашего кондиционера), вам следует продолжить расследование.
• Запахи.  Если уровень жидкости низкий, коробка передач может перегреться. Когда ваша трансмиссия или трансмиссионная жидкость становятся слишком горячими, вы можете почувствовать запах гари. Проверьте уровень жидкости и добавьте при необходимости. Вы также можете узнать, почему уровень был низким в первую очередь.
• Звуки.  Стук, скуление, гудение, жужжание, лязг и скрежет могут быть признаками проблем с передачей. Эти звуки могут быть результатом износа, но они также могут означать низкий уровень жидкости.
• Задержка взаимодействия/отсутствие ответа.  Иногда ваша передача не хочет делать то, что вы просите, когда вы просите. Как и ваши дети, верно? Но, в отличие от ваших детей, бывают случаи, когда материнские переговоры (т. е. подкуп) не убеждают ваш автомобиль вести себя должным образом. Существуют различные степени отложенного участия, и иногда мы рискуем отпустить все на слишком долгий срок.
• Грубая перестановка.  И снова ваша машина должна плавно переключаться между передачами. Если вы заметили тряску, тряску, удары, лязг или резкое/жесткое переключение передач, это может быть признаком проблем с коробкой передач.
• Жидкий цвет. Трансмиссионная жидкость красного цвета, прозрачная, со слегка сладковатым запахом. Посмотрите на образец новой чистой жидкости, чтобы знать правильный цвет и запах. Если жидкость в вашем автомобиле мутная, темная или грязная, это может указывать на проблемы. Иногда проблема решается заменой масла или промывкой коробки передач. В некоторых случаях может потребоваться более серьезный ремонт.
• Индикатор проверки двигателя.  Датчики в вашем автомобиле могут улавливать небольшие вибрации или другие проблемы еще до того, как вы их заметите. Индикатор Check Engine может быть предупреждением о проблемах с коробкой передач, особенно если вы также испытываете какие-либо из вышеперечисленных признаков.

Как предотвратить проблемы с автоматической коробкой передач

Один из лучших способов избежать переплаты или обмана — показать механику, что вы понимаете, как работает ваш автомобиль. Выполнив несколько простых проверок вашей трансмиссии, вы сможете объяснить механику, что именно делает ваша машина и какие выводы вы сделали. Исключив или подтвердив возможные причины, вы можете провести разумную и информированную беседу с техническим специалистом, прежде чем платить за дорогостоящий ремонт автоматической коробки передач.

1. Проверьте уровни трансмиссионных жидкостей.  Жидкость — это спасательный круг системы. Он смазывает, охлаждает и приводит в действие трансмиссию. При ее недостатке могут возникнуть проблемы, такие как:

• машина плохо переключается
• жидкость может перегреться/сгореть
• машина может не двигаться — в системе должно быть достаточно жидкости для питания или движения автомобиля. Особенно это может быть заметно при подъеме в гору или при резком повороте.
• повышенное трение может привести к повреждению деталей трансмиссии, таких как подшипники или зубья шестерни.

Низкий уровень трансмиссионной жидкости может в конечном итоге привести к повреждению и дорогостоящему выходу из строя автоматической трансмиссии, поэтому регулярно проверяйте уровень.

Не знаете, как проверить трансмиссионную жидкость?

• Всегда проверяйте жидкость, когда она горячая. Лучше всего это делать после того, как вы некоторое время поехали за рулем.
• Машина должна быть на ходу.
• Поставить машину на стоянку.
• Убедитесь, что автомобиль стоит на ровной поверхности.
• Откройте крышку трансмиссионного масла, вытащите щуп и протрите его тканью или полотенцем.
• Снова вставьте щуп и снова вытащите его, считывая уровень на щупе.
• При необходимости добавьте жидкость.

2. Проверьте цвет и запах трансмиссионной жидкости.  При проверке уровня проверьте также цвет и запах жидкости. Если он выглядит грязным или пахнет горелым, обратитесь к специалисту для промывки и проверки системы.

3. Проверьте фильтр.  Забитый или забитый фильтр может быть причиной многих распространенных проблем с передачей. Попробуйте сначала заменить его, прежде чем соглашаться на какой-либо крупный ремонт автоматической коробки передач.

4. Проверьте на наличие утечек.  Загляните под машину, чтобы не заметить лужи красной жидкости. Имейте в виду, что если уровень низкий, жидкость может сгореть. При этом лужи могут быть и более темного, даже черного цвета. Трансмиссия на самом деле не «использует масло», как ваш двигатель, поэтому низкий уровень почти всегда означает, что у вас где-то есть утечка, даже если вы ничего не замечаете на земле. Попробуйте долить жидкость и посмотрите, упадет ли уровень снова. Если это так, вам нужно будет вызвать техника для определения источника утечки.

5. Купить диагностический прибор. Эти инструменты, также называемые «считывателями кодов», обычно подключаются под приборной панелью со стороны водителя автомобиля. Машина отобразит код, который сообщит вам, есть ли риск отказа автоматической коробки передач. Даже если с коробкой передач проблем нет, диагностический инструмент может помочь вам точно определить причину проблемы.

6. Получите расширенную гарантию или план защиты автомобиля.  Что касается ценности VPP, то я могу говорить из личного опыта. Несколько лет я сопротивлялся покупке минивэна. На мой взгляд, они были для футбольных мам и пожилых людей. Но когда я ждала четвертого ребенка, я знала, что это неизбежно. Было не очень много вариантов, которые позволили бы удобно разместить 2 автокресла и 2 бустера, а также держать каждого ребенка на расстоянии вытянутой руки друг от друга (каждая мама знает, о чем я говорю).

Итак, я наконец сдалась (брыкаясь и крича, заметьте) и купила свой первый микроавтобус. Дилерский центр предложил 30-дневную гарантию, и мы отказались платить дополнительно за расширенное покрытие. На 36 день трансмиссия умерла. Там я был на обочине дороги с четырьмя детьми и машиной, которая не двигалась. Излишне говорить, что это действительно не сильно улучшило мое отношение к минивэнам.

Так или иначе, после оплаты счета за буксировку специалист по трансмиссии сказал мне, что проблема была в недорогом уплотнении.
