Трансмиссия что это такое в машине: Трансмиссия автомобиля – назначение, устройство

Что такое трансмиссия автомобиля простыми словами

Чтобы ответить на вопрос, что такое трансмиссия автомобиля, надо знать, что трансмиссия передает усилие от мотора на колеса и в ее состав входит КПП.

Если говорить простым и доступным языком, то трансмиссия в своем составе имеет детали и агрегаты, передающие усилие от двигателя на ведущие колеса.

Основные функции указанной системы:

• передача усилия от мотора на ведущие колеса;
• изменение частоты и направления вращения колес;
• регулирование распределения усилия между колесами.

В зависимости от марки авто, трансмиссия может быть:

• механическая, в этом случае механическая энергия мотора сразу передается на ведущие колеса;
• электрическая – сначала механическая энергия преобразуется в электрическую, а после того как она передается на ведущие колеса, наоборот;
• гидрообъемная – механическая преобразуется в гидравлическую, а потом наоборот;
• комбинированная.

Назначение трансмиссии

Все агрегаты, которые входят в состав данной системы, обеспечивают передачу вращения от силового агрегата на колеса, а также с их помощью изменяется скорость передвижения и направление, распределяется усилие между колесами.

Для того чтобы уменьшить нагрузку на оси, большегрузные автомобили оснащаются дополнительной осью, что позволяет снизить давление на дорожное полотно и уменьшить его износ.

Колесная формула авто включает в себя две цифры, при этом первая указывает общее количество всех колес, а вторая — количеством тех, которые являются ведущими.

В полноприводных автомобилях дополнительным элементом трансмиссии является раздаточная коробка.

Полноприводные авто предназначенные для езды по бездорожью и в городских условиях будут иметь отличия в устройстве.

Полный привод может включаться вручную, в этом случае должна обязательно быть раздаточная коробка.

При автоматическом подключении, используется фрикционная муфта, имеющая электроуправление.

Полный привод может быть и постоянным, такое решение позволяет не только увеличить проходимость авто, но и характеристики его разгона, так как тяга распределяется более равномерно, что снижает вероятность пробуксовки, а также улучшается управляемость автомобилем.

[information]Обратите внимание, что в КПП никогда не делают целые передаточные числа. Это связано с тем, что при целом передаточном числе, во время вращения шестерен, одна пара зубьев будет постоянно совпадать, что приводит к ее преждевременному износу, именно поэтому, при разработке КПП не делают целые передаточные числа.[/information]

Из чего состоит трансмиссия

Современные производители, чаще всего используют механическую и автоматическую трансмиссии.

Авто могут быть задне-, передне- и полноприводными, все зависит от того, на какие колеса передается усилие от двигателя.

В зависимости от типа используемого привода, будет отличаться и состав элементов трансмиссии.

Рассмотрим, из чего состоит трансмиссия заднеприводных авто, она включает такие элементы:

• сцепление, оно служит для временного отключения двигателя от остальных составляющих, позволяет плавно переключаться и не допускает перезарузок других элементов указанной системы;
• коробка передач позволяет менять направление и скорость и с ее помощью можно надолго отключать двигатель от трансмиссии;
• кардан передает вращение от КПП на вал главной передачи;
• главная передача помогает увеличить крутящий момент и распределить его на полуоси;
• дифференциал служит для распределения усилия между колесами, благодаря чему, они могут вращаться с разной частотой, это надо во время выполнения поворота авто;

В переднеприводных автомобилях такие составляющие данной системы как дифференциал и главная передача, размещены в коробке передач.

У них есть ШРУСы, которые передают вращение на колеса. Обычно есть четыре шарнира, два из них внешние и два внутренние, между собой они соединены приводными валами.

У авто имеющих полный привод, может постоянно работать передняя или задняя ось, а другая подключается по мере необходимости.

Теперь вы знаете, что такое трансмиссия автомобиля простыми словами и не будете ее путать с коробкой передач, как это делают неопытные автолюбители.

Гидромеханическая трансмиссия – это комбинированная система

В данном случае, указанная система автомобиля имеет механическую и гидравлическую составляющие.

Во время работы гидромеханической трансмиссии, происходит плавное и ступенчатое изменение крутящего момента и передаточного числа без участия водителя, которому остается только регулировать подачу топлива при помощи педали «газа».

Гидромеханическая трансмиссия состоит из следующих элементов:

1. коробка передач;
2. гидротрансформатор, в автоматической КПП он выполняет роль сцепления;

Именно он позволяет авто плавно передвигаться. Так как нет рывков, то и нет динамических нагрузок, что значительно увеличивает срок службы не только всех элементов трансмиссии, но и двигателя.

Водителю не надо постоянно переключаться, поэтому вождение автомобиля становится более комфортным, и он меньше устает.

Такая конструкция позволяет эффективнее преодолевать заснеженные участки дороги и песок, за счет наличия устойчивой тяги и невысокой скорости вращения колес, увеличивается их сцепление с дорожным полотном.

3. система управления.

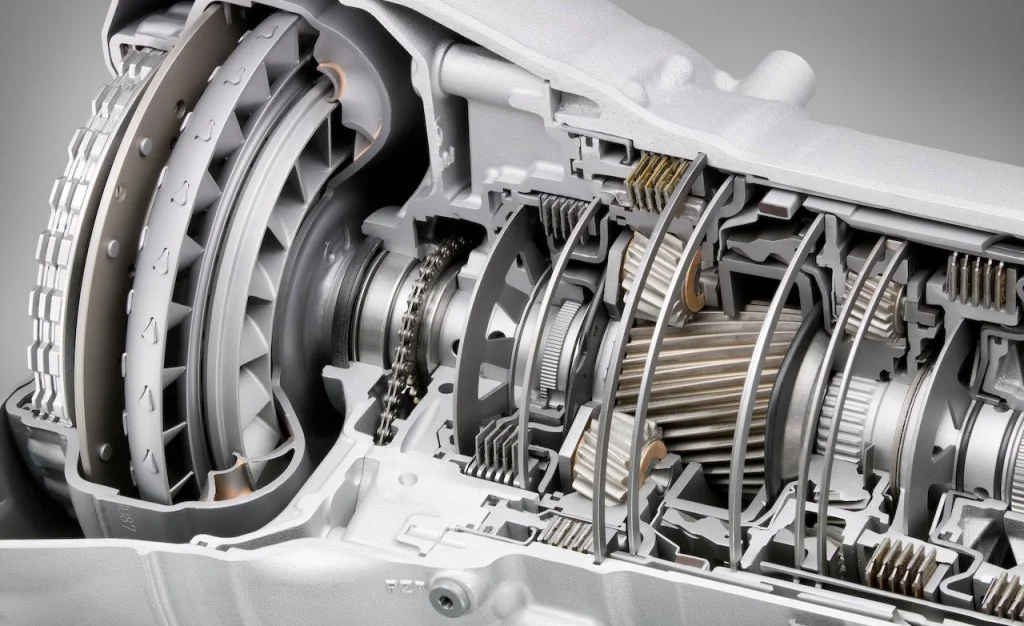

Устройство гидротрансформатора достаточно простое, в нем есть насосное колесо, которое обеспечивает связь указанного агрегата с мотором, турбинное – связывает его с первичным валом и реакторное, которое обеспечивает усиление крутящего момента.

Турбины на 75% находятся в масле. Сначала крутящий момент от двигателя передается на насосное колесо, после чего к турбинному колесу начинает подаваться масло. За счет этого оно раскручивается, и вращение подается на вал КПП.

Крутящий момент изменяется автоматически, в зависимости от нагрузки, он передается в КПП и за счет фрикционных устройств происходит переключение передач.

Работа гидротрансформатора происходит вместе с планетарной КПП. Чаще всего производители гидромеханическую КПП снабжают именно планетарным механизмом.

Основные плюсы автоматической коробки передач:

• не надо проводить переключение передач вручную;
• передача мощности от двигателя на колеса происходит равномерно и без рывков, за счет чего обеспечивается плавность движения;
• увеличивается комфортность передвижения.

Главным ее недостатком является сложность конструкции, большой вес и более высокая стоимость, а также сложность ремонта.

Вывод

Теперь вы знаете устройство и назначение трансмиссии, а также то, чем отличаются указанные системы у передне-, задне- и полноприводных автомобилей.

Трансмиссия машины, конструктивные особенности

Назначение трансмиссии автомобиля заключается в преобразовании, передаче и распределении  по ведущим колесам момента вращения от маховика автодвигателя, таким образом, указанный агрегат выступает промежуточным устройством, позволяющим снизить момент вращения до нужных оборотов, а также перераспределить их на ведущие колеса авто.

Содержание

• 1 Основные понятия
• 2 Основные узлы
• 3 Заключение

Основные понятия

Переднеприводная машина.

Что такое трансмиссия? Это совокупность механизмов, имеющих следующие функции:

• смена направленности, а также величины момента вращения;
• перераспределение момента вращения от мотора к колесам;
• распределение момента вращения на ведущие колеса.

Принцип работы агрегата основывается на преобразовании энергии. По этому критерию различают такие типы трансмиссий:

1. Механическую. Происходит преобразование и передача механической энергии. Это классические планетарные КПП.
2. Электрическую. Механическая энергия превращается электрическую, затем после передачи энергии на колеса происходит ее превращение в обратной последовательности от электрической энергии к механической.
3. Гидрообъемную. Механическая энергия превращается в энергию потока жидкости, затем после ее поступления на основные автоколеса осуществляется преобразование энергии в обратной последовательности.
4. Комбинированную. Различают электромеханические либо гидромеханические типы устройств. Такие конструкции объединяют несколько способов преобразования энергии.

Конструктивно автомобили разделяются по типу привода:

1. Передний привод. Основными есть передние колеса машины.
2. Задний привод. Основными становятся задние колеса авто.
3. Полноприводные. Такой транспорт имеет привод на все полуоси (передние, а также задние).

Для автотранспорта с различными видами моторов используются разные трансмиссии, имеющие определенные конструктивные особенности. Составляющими частями трансмиссии заднеприводной машины есть такие основные узлы: КПП, сцепление, главная и карданная передачи, полуоси, дифференциал.

Все основные узлы трансмиссии для переднеприводных машин, располагаются под капотом транспортного средства. Для полноприводных автомобилей характерны следующие типы трансмиссий:

1. Полноприводная конструкция, включаемая с помощью водителя. Обязательным условием функционирования таковой системы есть присутствие раздаточной коробки, посредством нее происходит распределение момента вращения между передней и задней осью.
2. Конструкция, оборудованная автоматикой для включения. Часто основными колесами служит передняя пара. Вместо дифференциала размещается муфта с электрическим управлением.
3. Постоянная полноприводная система. Основной особенностью такой системы есть наличие межосевого дифференциала. Увеличивается проходимость машины, а также ее разгоночные показатели. Достигаются такие результаты благодаря перераспределению силы тяги.

Рекомендуем посмотреть видео о назначении и принципе работы трансмиссии:

Основные узлы

Заднеприводная машина.

Из чего состоит трансмиссия? К основным узлам указанного устройства относят:

1. Сцепление. Служит для передачи момента вращения от автодвигателя к КПП, а также кратковременного отсоединения движка от КПП и плавного их последующего присоединения после включения передачи. Используется для предохранения элементов автодвигателя, а также коробки от перенагрузок и преждевременного износа, которые возникают во время резкого торможения либо несвоевременного переключения передач. Механизм начинает действовать при помощи троса, закрепленного к педели сцепления. В состав указанного агрегата входят такие основные  элементы: ведомый диск, размещенный на ведущем колесе КПП и нажимной диск, жестко установленный на маховике коленвала.
2. Коробку передач. Предназначено это устройство для смены величины силы тяги и момента вращения, передаваемого от коленчатого вала движка на основные колеса машины при выезде на подъем, рушении с места, разгоне либо езде машины задним ходом. Также КПП позволяет отключить мотор и сцепление от остальных элементов трансмиссии путем включения «нейтралки».
3. Раздаточную коробку. Это устройство применяется на автотранспорте с увеличенной проходимостью. Используется для передавания момента вращения к основным мостам, позволяет подключать и выключать полный привод. Размещается за КПП и подсоединяется к коробке карданным валом. В конструкции коробки может присутствовать дополнительная понижающая передача. Более сложные типы раздаточных устройств могут включать в себя межосевой дифференциал, позволяющий валам приводов переднего и заднего моста выполнять вращения с различными угловыми скоростями. Это способствует увеличению мощности машины и топливной экономичности, поскольку отсутствует проскальзывание основных колес при вхождении в поворот.
4. Карданную передачу. Механизм применяют для передачи момента вращения от вторичного вала КПП на вал основной передачи, расположенные несоосно один к другому либо под определенным углом. К ее основным составляющим относят: карданные шарниры, основной и промежуточный карданные валы, промежуточную опору.
5. Главную передачу. Устанавливается для наращивания величины момента вращения и передачи его на полуоси основных колес. Различают одинарные и двойные устройства. В первом варианте механизм включает одну пару шестерен, используется на легковушках либо грузовиках с малой и средней грузоподъемностью. Во втором случае устройство состоит из пары цилиндрических и конических шестерен, применяются такие конструкции на транспортных средствах с большой грузоподъемностью.
6. Дифференциал. Основное назначение устройства — это распределение момента  вращения от основной передачи к полуосям, что позволяет им  вращаться в различной скоростью при повороте машины или езде на неровном дорожном покрытии.
7. Шарниры равных угловых скоростей (ШРУС) используются чтобы передавать момент вращения от дифференциала к основным колесам авто. Различают внешние и внутренние шарниры. Первые используются для подсоединения с колесам, вторые для подсоединения с дифференциалом.

Заключение

Трансмиссия — это совокупность механизмов транспортного средства, служащих для перенесения и преобразования момента вращения от автодвигателя к ведущим колесам. Без указанного устройства движение машины невозможно. Мощность ДВС не позволяет за доли секунд разогнать колеса авто до рабочих оборотов мотора, препятствует этому вес машины, а также сила трения образовываемая при соприкосновении покрышек с полотном дороги. С помощью трансмиссии достигается нужное количество оборотов за нужное время. Передаваемый момент вращения зависит от передаточного числа устройства, определяющегося параметрами автодвигателя, динамическими характеристиками и назначением транспортного средства.

Автор Сергей ПолищукОпубликовано 18.09.2017Рубрики ТрансмиссияМетки трансмиссия

Трансмиссия автомобиля и её конструктивные особенности

Назначение трансмиссии автомобиля заключается в преобразовании, передаче и распределении  по ведущим колесам момента вращения от маховика автодвигателя, таким образом, указанный агрегат выступает промежуточным устройством, позволяющим снизить момент вращения до нужных оборотов, а также перераспределить их на ведущие колеса авто.

Содержание

• 1 Правильно крутим колеса
• 2 Определение понятия «трансмиссия»
• 3 Виды механических КПП
• 4 Электромеханическая трансмиссия
• 5 Основные понятия
• 6 Принцип работы механической коробки передач
• 7 Рекомендации по эксплуатации КПП

Правильно крутим колеса

Если коротко, то все механизмы, которые находятся между двигателем и ведущими колесами и есть трансмиссия автомобиля. Она выполняет такие функции:

• транслирует крутящий момент с движка на ведущую ось;
• изменяет значение и направление кр.момента;
• распределяет кр.момент по ведущим колесам.

Определение понятия «трансмиссия»

Согласно научным изданиям машиностроения, трансмиссия – это совокупность механизмов и сборочных единиц, которые соединяют двигатель с ведущими колесами, в данном случае, автомобильного транспорта, а также совокупность системы, которая обеспечивает работу трансмиссии.

Трансмиссия является совокупностью агрегатов и узлов, которые передают крутящий момент от мотора к ведущим колесам, при этом могут изменяться тяговые усилия, скорость и направление движения. Автомобильная трансмиссия включает в себя механизмы, которые в науке относят к составу силового агрегата – это коробка передач и сцепление.

Назначение. Трансмиссия автомобиля служит для передачи крутящего момента от двигателя к ведущим колесам. При этом передаваемый крутящий момент изменяется по величине и распределяется в определенном соотношении между ведущими колесами.

Крутящий момент на ведущих колесах автомобиля зависит от передаточного числа трансмиссии, которое равно отношению угловой скорости коленчатого вала двигателя к угловой скорости ведущих колес. Передаточное число трансмиссии выбирается в зависимости от назначения автомобиля, параметров его двигателя и требуемых динамических качеств.

В транс­миссию входят:

• сцепление,
• коробка передач,
• карданная передача,
• главная передача, устанавливаямая в картере ведущего моста,
• дифференциал
• полуоси.

Сцепление позволяет на непродолжительное время отсоединить трансмиссию от двигателя и обеспечивает плавное включение трансмиссии при трогании автомобиля с места или при переключении передач.

Коробка передач служит для получения различных тяговых усилий на ведущих колесах путем изменения крутящего момента, передаваемого от двигателя к карданному валу, а также для изменения направления вращения ведущих колес при движении задним ходом и для отключения трансмиссии от двигателя на длительное время.

Карданная передача позволяет передавать крутящий момент от выходного вала коробки передач к заднему мосту при изменяющемся (при движении автомобиля) угле между осями вала коробки передач и ведущего вала главной передачи.

Главная передача служит для того, чтобы передать крутящий момент под углом 90 градусов от карданного вала к полуосям, а также для уменьшения числа оборотов ведущих колес по отношению к числу оборотов карданного вала. Уменьшение частоты вращения механизмов трансмиссии после главной передачи приводит к увеличению крутящего момента и, соответственно, увеличивает силу тяги на колесах.

Дифференциал обеспечивает возможность вращения правого и левого ведущих колес с разными скоростями на поворотах и неровной дороге. Две полуоси, связанные с дифференциалом через полуосевые шестерни, передают крутящий момент от дифференциала к правому и левому ведущим колесам. Дифференциалы, устанавливаемые между приводами колес ведущей оси, называют межколесными, между разными осями — межосевыми (в полноприводных трансмиссиях).

Трансмиссии по способу передачи крутящего момента разделяют на механические, гидравлические, электрические и комбинированные (гидромеханические, электромеханические). На отечественных автомобилях наиболее распространены механические трансмиссии, в которых передаточные механизмы состоят из жестких недеформируемых элементов (металлических валов и шестерен). На автобусах Ликинского и Львовского заводов, а также на большегрузных автомобилях БелАЗ применяют гидромеханические трансмиссии с автоматизированным переключением передач. Часть большегрузных автомобилей БелАЗ имеют электромеханическую трансмиссию с моторколесами.

Схема трансмиссии автомобиля. Она определяется его общей компоновкой: размещением двигателя, числом и расположением ведущих мостов, видом трансмиссии.



Схемы трансмиссий: а — автомобиля 4X2, б — переднеприводного автомобиля 4X2, в — автомобиля 4X4, г — автомобиля 6X4

Автомобили с механической трансмиссией и колесной формулой 4X2 имеют чаще всего переднее расположение двигателя, задние ведущие колеса и центральное размещение агрегатов трансмиссии (автомобили ЗИЛ-130, МАЗ-5335, ГАЗ-24 и др. ). Здесь двигатель 1, сцепление 2 и коробка передач 3 (рис. а) объединены в один блок и образуют силовой агрегат. Крутящий момент от коробки передач 3 передается карданной передачей 4 на ведущий задний мост 5.

Существенные отличия имеет трансмиссия переднеприводного автомобиля ВАЗ-2108 с колесной формулой 4X2 (рис. 6). Особенностью этой схемы является выполнение ведущим переднего моста с управляемыми колесами. Это потребовало объединения в единый силовой агрегат двигателя 1, сцепления 2, коробки передач 3, механизмов ведущего моста 5 (главную передачу и дифференциал), карданных шарниров 6 равных угловых скоростей, соединенных с передними управляемыми колесами.

На (рис. в) представлена схема трансмиссии автомобиля с передним и задним ведущими мостами (автомобиль УАЗ-469). Отличительной особенностью этой схемы является применение в трансмиссии раздаточной коробки 7, которая через промежуточные 9 карданные валы передает крутящий момент переднему 8 и заднему 5 ведущим мостам. В раздаточной коробке имеется устройство для включения и выключения переднего моста и дополнительная понижающая передача, позволяющая значительно увеличить крутящий момент на колесах автомобиля в необходимых случаях.

Схема механической трансмиссии трехосных грузовых автомобилей КамАЗ представлена на (рис. г). На этих автомобилях средний 10 и задний 5 мосты являются ведущими. Крутящий момент к ним передается одним карданным валом 4, а в главной передаче среднего моста предусмотрен межосевой дифференциал и проходной вал, передающий крутящий момент на карданный вал 11 привода заднего моста. В других схемах трансмиссий трехосных автомобилей передача крутящего момента к ведущим мостам может производиться раздельно карданными валами от раздаточной коробки (автомобиль Урал-375).

Схемы гидромеханических трансмиссий предусматривают объединение в едином блоке двигателя и гидромеханической коробки передач, крутящий момент от которой передается ведущим колесам через карданный вал и механизмы заднего моста как в обычной механической трансмиссии.

На автомобилях (БелАЗ) с электромеханической трансмиссией дизельный двигатель приводит во вращение генератор постоянного тока, энергия от которого передается по проводам в электродвигатели колес. Колесный электродвигатель монтируют в ободе колеса совместно с понижающим механическим редуктором. Такая конструкция называется электромотор-колесом.

Виды механических КПП

По количеству ступеней механическая коробка передач в основном подразделяется на:

• 4-х ступенчатую;
• 5-и ступенчатую;
• 6-и ступенчатую.

Наиболее распространенной механикой считается трансмиссия  5МТ, т.е. пятиступенчатая коробка передач.

В зависимости от количества валов различают следующие виды КПП:

• двухвальные механические трансмиссии, устанавливаемые на легковые переднеприводные автомобили;
• трехвальные МКПП, которые применяются в основном на заднеприводных автомобилях, а также на грузовых машинах.

Электромеханическая трансмиссия

Такой тип трансмиссии отличается тем, что в ней в качестве силового агрегата применяется электромотор. В состав трансмиссии электромеханического типа также входят следующие элементы: системы управления, токовый генератор, электропроводка для соединения всех ведущих элементов.

К недостаткам такой трансмиссии возможно отнести высокий вес, пониженный КПД и большую стоимость. Но с каждым годом электромеханические трансмиссии совершенствуются. Они чаще всего применяются в морском транспорте, сельскохозяйственной технике, в электротранспорте.

Основные понятия

Переднеприводная машина.

Что такое трансмиссия? Это совокупность механизмов, имеющих следующие функции:

• смена направленности, а также величины момента вращения;
• перераспределение момента вращения от мотора к колесам;
• распределение момента вращения на ведущие колеса.

Принцип работы агрегата основывается на преобразовании энергии. По этому критерию различают такие типы трансмиссий:

1. Механическую. Происходит преобразование и передача механической энергии. Это классические планетарные КПП.
2. Электрическую. Механическая энергия превращается электрическую, затем после передачи энергии на колеса происходит ее превращение в обратной последовательности от электрической энергии к механической.
3. Гидрообъемную. Механическая энергия превращается в энергию потока жидкости, затем после ее поступления на основные автоколеса осуществляется преобразование энергии в обратной последовательности.
4. Комбинированную. Различают электромеханические либо гидромеханические типы устройств. Такие конструкции объединяют несколько способов преобразования энергии.

Конструктивно автомобили разделяются по типу привода:

1. Передний привод. Основными есть передние колеса машины.
2. Задний привод. Основными становятся задние колеса авто.
3. Полноприводные. Такой транспорт имеет привод на все полуоси (передние, а также задние).

Для автотранспорта с различными видами моторов используются разные трансмиссии, имеющие определенные конструктивные особенности. Составляющими частями трансмиссии заднеприводной машины есть такие основные узлы: КПП, сцепление, главная и карданная передачи, полуоси, дифференциал.

Все основные узлы трансмиссии для переднеприводных машин, располагаются под капотом транспортного средства. Для полноприводных автомобилей характерны следующие типы трансмиссий:

1. Полноприводная конструкция, включаемая с помощью водителя. Обязательным условием функционирования таковой системы есть присутствие раздаточной коробки, посредством нее происходит распределение момента вращения между передней и задней осью.
2. Конструкция, оборудованная автоматикой для включения. Часто основными колесами служит передняя пара. Вместо дифференциала размещается муфта с электрическим управлением.
3. Постоянная полноприводная система. Основной особенностью такой системы есть наличие межосевого дифференциала. Увеличивается проходимость машины, а также ее разгоночные показатели. Достигаются такие результаты благодаря перераспределению силы тяги.

Рекомендуем посмотреть видео о назначении и принципе работы трансмиссии:

Принцип работы механической коробки передач

Принцип работы механической КПП следующий: крутящий момент от двигателя через сцепление передается на первичный вал коробки передач, далее преобразуется при помощи пар взаимодействующих между собой шестерен и затем передается на колеса. Каждая пара шестерен (ступень) имеет определенное передаточное число, которое преобразует скорость вращения и крутящий момент коленвала двигателя. Причем если передача увеличивает крутящий момент, то скорость вращения уменьшается и наоборот. В первом случае передача будет называться понижающей, а во втором — повышающая.

Передаточное число определяется отношением количества зубьев у выходной и входной шестерен в паре. В свою очередь, количество зубьев напрямую зависит от размера самой шестерни: чем больше зубьев — тем больше диаметр шестерни. Например, у первой передачи самое большое передаточное число, и, следовательно, входная шестерня (на первичном валу) имеет минимальный размер, а выходная — максимальный. Переключение скоростей в механической КПП происходит только при нажатии на педаль сцепления, поскольку необходимо прервать поток мощности, передающийся от двигателя.

Движение автомобиля, оснащенного МКПП, всегда начинается с первой передачи. Исключение составляют тяжелые грузовики — там это можно делать со второй передачи. Для этого необходимо вручную перевести селектор рычага в соответствующее положение. Переход на повышенные передачи осуществляется последовательным переключением передач друг за другом. Сам момент переключения скорости зависит от показаний спидометра и тахометра, поскольку каждая передача рассчитана на работу в определенном диапазоне оборотов двигателя.

Рекомендации по эксплуатации КПП

Выход трансмиссионной системы из строя нередко становится неприятной неожиданностью для автовладельцев, так как её ремонт может влететь в копеечку. Чтобы этого не произошло, при езде на авто с АКПП необходимо придерживаться следующих рекомендаций.

1. При езде в холодное время года необходимо 5 — 15 минут ехать медленно, чтобы произвести тщательный прогрев АКПП. Данное правило следует соблюдать, если температура воздуха на улице ниже 25 градусов по Цельсию.
2. Если происходит непродолжительная остановка, не следует ставить рычаг в нейтральное положение, так как это ведёт к сбою в работе автоматической КПП.
3. Всегда выжидайте несколько минут после запуска двигателя. Это нужно, чтобы коробка передач достигала своего рабочего состояния.
4. В случае смены направления вперёд и назад осуществлять переключение рычага нужно только после полной остановки машины.

Соблюдение этих простых рекомендаций позволит вам избежать аварийных ситуаций на дороге, а также больших затрат на ремонт АКПП в случае поломки авто из-за неправильного обращения.

Трансмиссия автомобиля: устройство, принцип работы, классификация

С тех пор, как автомобили перестали быть «самоходными телегами», началось стремительное развитие каждого узла и элемента. Так появилась и усовершенствовалась трансмиссия автомобиля, о которой все слышали, но мало кто серьезно вникал в суть того, что она собой представляет.

Все компоненты трансмиссии развивались, постепенно на первое место вышел вопрос управляемости и комфорта, а затем и продолжительности срока эксплуатации самого двигателя. Так что современная трансмиссия – это сочетание максимально эффективных решений передачи движения.

Содержание

1. Что такое трансмиссия автомобиля и для чего она нужна?
2. Устройство трансмиссии автомобиля
3. Принцип работы трансмиссии
4. Классификация трансмиссий
5. Механические
6. Автоматические
7. Гидравлические
8. Гидромеханические
9. Электромеханические
10. Переднеприводные
11. Заднеприводные
12. Полноприводные
13. Основные неисправности
14. Заключение

Что такое трансмиссия автомобиля и для чего она нужна?

Автомобильная трансмиссия – это комплекс устройств, передающих крутящий момент от коленвала двигателя на ведущие колёса. Помимо просто передачи, трансмиссия может изменять его значение, направление и распределение.

Устройство трансмиссии автомобиля

Для чего такие сложности? В данном случае одна из функций трансмиссии – продлить срок эксплуатации двигателя, снимая с него лишние нагрузки. Например, вместо постоянного изменения режима работы мотора коробка передач меняет передаточное число крутящего момента. А сцепление, которое тоже считается одним их элементов трансмиссии, предохраняет коробку передач и двигатель от рывковых нагрузок.

Принцип и конструкция трансмиссии постепенно усложнялись, поскольку нужно не просто передавать вращение, а делать это «с умом», чтобы эффективно использовать возможности двигателя.

Устройство трансмиссии автомобиля

Рассмотрим, благодаря чему усилие, родившееся в недрах двигателя, попадает на колёса автомобиля. Основные узлы трансмиссии – это сцепление, КПП, карданная передача, дифференциал, ШРУСы.

Сцепление.

Работа сцепления

Задача сцепления – создать легко размыкаемую связь между двигателем и следующим элементом трансмиссии. При переключении передач сцепление отключает мотор от КПП, чтобы уберечь механизмы от резких нагрузок. Затем эта связь восстанавливается. Конструкция сцепления позволяет проделывать это раз за разом, без лишних усилий со стороны водителя.

Коробка передач.

Работа механической коробки передач

Независимо от типа («автомат», «механика», «робот», «вариатор») назначение у всех КПП одинаковое: изменяя передаточное число, менять силу и направление крутящего момента. Таким образом, двигатель работает в одном режиме, без постоянного ускорения и замедления, а автомобиль движется с такой скоростью, которая нужна водителю.

Также коробка передач переключает движение на задний ход или вообще разрывает связь двигателя остальных элементов трансмиссии. Но если сцепление предназначено для размыкания этой связи на короткий срок, КПП может стоять на нейтральной передаче долгое время.

Карданная передача.

Работа карданной передачи

От КПП передача крутящего момента идет на вторичный вал, который связан с валом главной передачи. Поскольку эти валы расположены под определенным углом, в механизме задействован карданный шарнир.

Главная передача.

Работа главной передачи

У главной передачи две функции: понизить скорость вращения и передать крутящий момент на ведущий мост. Для этой цели используется гипоидная передача, которая одновременно понижает скорость вращения и изменяет направление его подачи.

Дифференциал.

Работа дифференциала

Задача дифференциала – распределить скорость вращения по полуосям ведущего моста в зависимости от дорожной ситуации. Работает он в паре с главной передачей. Когда автомобиль движется по прямой, оба колеса крутятся с одинаковой скоростью. В поворотах колесо на внутренней дуге вращается медленней, а на внешней – быстрее, именно благодаря дифференциалу. То есть дифференциал выборочно меняет скорость вращения полуосей или блокируется, чтобы принудительно заставить оба колеса вращаться с одинаковой скоростью.

ШРУС.

Работа ШРУСа

Последний узел, влияющий на характеристики крутящего момента – шарнир равных угловых скоростей. Его задача – обеспечить передачу оборотов с полуоси на колесо, независимо от углового положения самого колеса. Регулировка скорости в поворотах осуществляется дифференциалом, и ШРУС должен передавать ее без искажений и рывков.

Принцип работы трансмиссии

На видео, выше, можно наглядно отследить, как трансмиссия автомобиля передает вращение коленвала двигателя на колёса ведущей оси. Пошагово этот процесс можно представить так.

1. Коленвал двигателя соединен с маховиком, который, в свою очередь, подключен к сцеплению. В стандартном режиме сцепление соединено с маховиком, так что коробка передач постоянно подключена. Перед переключением передачи сцепление размыкает связь между валом коробки и маховиком двигателя, а после переключения – восстанавливает ее. Это может происходить в автоматическом режиме или при управлении самого водителя.
2. КПП меняет передаточное число для изменения скорости движения. Это намного легче, чем постоянно менять режим работы двигателя, особенно при движении по городу. Также коробка передач переключает направление вращения для движения назад и может размыкать связь между первичным и вторичным валом (нейтральная передача).
3. От КПП крутящий момент переходит на главную передачу, через карданный вал или напрямую. Главная передача понижает скорость вращения, которая слишком большая для колёс, и передает крутящий момент на дифференциал.
4. Дифференциал распределяет скорость вращения между колесами ведущей оси или, в зависимости от компоновки автомобиля, между осями (раздаточная коробка или межосевой дифференциал в полноприводных автомобилях).
5. От полуосей крутящий момент наконец-то доходит до колёс. Чтобы при поворотах или проезду по неровностям колесо продолжало вращаться с нужной скоростью, между полуосью и ступицей установлен ШРУС, который передает крутящий момент под углом.

Классификация трансмиссий

За период развития автомобиля инженеры разработали несколько вариантов трансмиссии. Сегодня по способу передачи и изменения крутящего момента используется пять основных видов: механическая, гидромеханическая, гидравлическая, электромеханическая и автоматическая. А по типу привода бывают: переднеприводные, заднеприводные и полноприводные трансмиссии.

Механические

Самая распространенная на легковых автомобилях – механическая трансмиссия. В ней вся работа осуществляется только механическими элементами: различными видами зубчатых, планетарных, фрикционных передач и т.д. Причем это относится не только к МКПП, но и ко всем остальным узлам.
По своему КПД, долговечности и простоте ремонта механическая трансмиссия пока что опережает остальные типы.

Автоматические

Под автоматической трансмиссией чаще всего понимают коробку передач, которая сама регулирует изменение передаточного числа. Яркие примеры – вариатор для бесступенчатой механической регулировки, а также АКПП для гидромеханических систем.

Гидравлические

Это особый вид трансмиссии, в которой все элементы передают крутильный момент за счет гидравлических устройств. В автомобилях такие системы не используются, их можно встретить разве что в строительной и авиационной технике.

Как ни странно, гидравлические устройства более компактны, чем механические. Кроме того, элементы гидравлической трансмиссии могут находиться на значительном расстоянии друг от друга – сжатие жидкости при передаче энергии дает много возможных вариантов для компоновки отдельных элементов. Однако сама рабочая жидкость должна быть в технически идеальном состоянии.

Гидромеханические

В гидромеханической трансмиссии отдельные элементы будут работать на принципе гидравлической передачи энергии движения. Самый распространенный пример – трансмиссия с автоматической коробкой передач, где функции сцепления выполняет гидротрансформатор. Жидкостная передача движения в гидротрансформаторе используется для снижения ударных нагрузок и уменьшения крутильных колебаний (в механическом сцеплении для этого используется двухмассовый маховик и демпферы на ведомом диске).

Еще одно устройство, применяемое в гидромеханической трансмиссии – вискомуфта, которая до недавнего времени устанавливалась на полноприводные автомобили. В ней жидкость служит не для передачи момента вращения, а для блокировки, но это всё равно гидромеханическое устройство.

Электромеханические

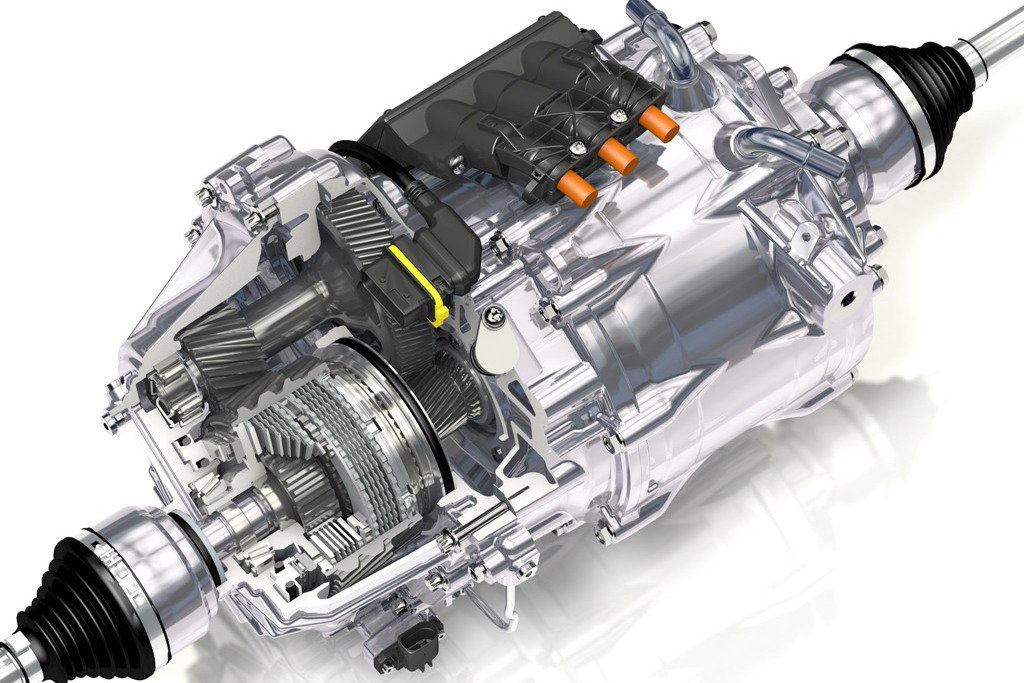

Это новый вид трансмиссии, который вышел «в массы» благодаря распространению электрокаров, поскольку для ее работы нужен тяговый (не стартерный) аккумулятор, а в электромобилях он уже есть на месте.
Плюсом электромеханической трансмиссии является довольно быстрая реакция на изменения крутящего момента за счет использования электромоторов. А также удобство размещения отдельных частей и узлов: поскольку принцип действия позволяет разнести элементы на большие расстояния, а значит, скомпоновать их более удобно, чем это можно было бы сделать с другими видами трансмиссий.

Переднеприводные

Здесь все просто, крутящий момент от двигателя полностью передается на передний привод автомобиля. Передается момент через коробку передач, главную передачу и полуоси на передние колеса автомобиля.

Заднеприводные

Здесь же ведучим приводом автомобиля будет задняя ось. Крутящий момент передается также, только с добавлением еще одного елемента — карданного вала между коробкой передач и главной передачей.

Полноприводные

Тут с названия все ясно. Момент передается на обе оси вто или инной пропорции одновременно. Здесь еще добавляются такие элементы как раздаточная коробка и межосевой дифференциал. «Раздатка» как раз служит для передачи мощности на оси автомобиля. А межосевой дифференциал — для распределения мощности между осями. Также, за типом подключения полный привод бывает 3 типов.

1. Постоянный полный привод.

   Постоянный полный привод

2. Подключаемый.

   Подключаемый полный привод

3. Автоматически-подключаемый.

   Автоматический полный привод

Основные неисправности

Всё, что работает, может и выходить из строя, ничего с этим не сделаешь. И компоненты трансмиссии тоже подвержены поломкам в той или иной степени. Основные неисправности компонентов трансмиссии имеют свои характерные особенности:

1. Механическое сцепление можно назвать расходником. Чаще всего в нём выходит из строя ведомый диск, так что при появлении таких проблем как проскальзывание, нечеткая работа, скрежет и т.д. диск меняют, а остальные компоненты осматривают на предмет выработки. Срок службы сцепления во многом зависит от манеры вождения.
2. Коробка передач – самый сложный и дорогостоящий узел во всей трансмиссии. Самая частая причина ее неисправности – несвоевременная замена трансмиссионной жидкости, которая во время работы постепенно деградирует и перестает выполнять свои функции, и вместо защиты механизма начинает с удвоенной силой его изнашивать. Признаками неисправности коробки являются шум при работе, в том числе при установке в нейтральное положение, нечеткое переключение передач или вообще невозможность их переключить, утечка масла из коробки.
3. Карданный вал – штука достаточно прочная, но там, где есть шарнир, есть и его износ. Проблемы с карданным шарниром проявляются скрипом и вибрацией во время движения.
4. Поломки главной передачи и дифференциала вызваны, как правило, двумя причинами: утечкой масла и неадекватными нагрузками. При недостаточном уровне смазки ускоряется выработка шестерен, в них появляются зазоры, а во всём механизме – вибрация. В свою очередь масло утекает через изношенные сальники. Механические неисправности проявляются шумом во время работы или характерным постукиванием в начале движения.
5. ШРУСы, несмотря на большую нагрузку, выходят из строя редко. Их главный враг – вода, которая попадает в механизм через порванные пыльники. Если владелец автомобиля следит за состоянием ходовой и вовремя меняет расходные материалы, он может никогда в жизни не узнать, как хрустит изношенный ШРУС. Если же пыльник порвался, это стопроцентная гарантия близкой замены шарнира, даже если с ним пока всё в порядке.

Заключение

В целом, трансмиссия автомобиля – система достаточно живучая, особенно если речь идет о механической. И как бы банально это ни звучало, главное условие ее долгой и счастливой жизни – всего лишь регулярное ТО. Это не значит, что через каждые 10 тысяч километров нужно менять масло в коробке передач, но проверять состояние всех технических жидкостей, прокладок и защитных элементов нужно при каждом заезде на СТО. Эта несложная услуга позволит сэкономить деньги на дорогом и сложном ремонте.

Планетарная трансмиссия: как Toyota «изобрела велосипед»

Принципы работы и устройство планетарной трансмиссии, которой концерн Toyota оснащает все свои гибридные автомобили, вызывает массу вопросов у пользователей. Более того: в большинстве каталогов с характеристиками авто такая КПП незаслуженно именуется вариатором (CVT) или электронным вариатором(eCVT), хотя от вариатора в классическом понимании у «планетарки» мало что осталось. Так что же такое планетарная трансмиссия и в чем ее достоинства?

Немного истории

На самом деле, планетарная коробка передач – отнюдь не японское изобретение. Такие КПП в механическом варианте применялись еще на заре автомобилестроения в машинах Ford T. Трансмиссия была двухступенчатой, но ее использование было настоящим прорывом: такая коробка эффективней распределяла мощность двигателя между колесами. Конечно, первая планетарная трансмиссия была механической. И сегодня такие устройства широко используются для гусеничной техники различного назначения и даже велосипедов. Планетарки выбирают за надежность, ремонтопригодность и высокий КПД.

Инженеры Toyota, по сути, изобрели велосипед. Взяв классическую схему планетарной трансмиссии, состоящей из системы отдельных шестерней – сателлитов, вращающихся вокруг центральной шестерни–солнца, и соединив этот механизм с двигателем, работающим по циклу Аткинсона в сочетании с электромотором, японцы произвели настоящую революцию в автомобилестроении. Результатом ее стало появление первого массового гибридного автомобиля – Toyota Prius. Планетарки же стали неизменной «фишкой» Toyota, которую концерн использует во всех своих гибридах. Причина такого решения очевидна, ведь у планетарной трансмиссии – целый ряд преимуществ:

• Надежность. Система крайне редко выходит из строя, по оценкам специалистов планетарная трансмиссия не нуждается в ремонте как минимум 400 – 500 тыс. км пробега. Ломаться там фактически нечему: основные компоненты трансмиссии – это шестерни и валы.
• Компактность. Небольшие размеры механизма позволяют устанавливать планетарную трансмиссию в любые автомобили – от минивэнов до ультракомпактных кей–каров, а возможность использования большого количества планетарных механизмов – повысить динамику автомобилей.
• Высокий КПД. Такая трансмиссия обеспечивает работу ДВС и электромотора с максимальной отдачей. Если традиционные ступенчатые КПП, «автоматы» и вариаторы с 4 –6 ступенями имеют ограниченный диапазон регулирования передач (как правило, в пределах от 4 до 5,5, данный показатель демонстрирует, на сколько первая передача отличается от самой высокой), то у планетарной трансмиссии это число варьируется в пределах 10–15. Это значит, что двигатель при минимуме «оборотов» выдает максимум Нм.

Конструктивные особенности: как это работает?

В конструкции планетарной трансмиссии нет фрикционов, гидравлики, муфт, различных ремней и цепей. Скорость вращения колес при использовании такой передачи изменяется не за счет применения ременных и цепных механизмов, а через планетарный редуктор, который суммирует мощность ДВС и электромоторов.

Планетарная трансмиссия состоит из:

• Внешнего основного кольца – круговой шестерни
• «солнечной» шестерни, расположенной в центре механизма. Она является центральной
• Шестерен –саттелитов, которые вращаются вокруг центральной, солнечной шестерни.

Устройство распределения мощности или редуктор в системе от Тойота называется Power Split Device. В схеме гибридной силовой установки он связывает между собой 2 электромотора и бензиновый ДВС. Один из электродвигателей соединен с центральной шестерней трансмиссии. Второй двигатель подключен к планетарной оси с соответствующими шестернями. Через ось крутящий момент передается на круговую шестерню, затем – на центральную и после – на саттелиты. Они вращаются с одинаковой скоростью.

 Классического сцепления здесь нет: мощность мотора и электродвигателей передается через PSD, а помимо передачи крутящего момента планетарка работает и в качестве дифференциала. Нет и ступеней: передаточное число меняется очень быстро и плавно.

Благодаря использованию планетарной трансмиссии, достигается и высокая экономия топлива. Высокий расход привычных бензиновых моторов связан с дроссельной заслонкой. На средней скорости она только слегка приоткрыта, и ДВС буквально «всасывает» воздух через эту щель, растрачивая массу энергии. Планетарка, которая позволяет двигателю на меньших оборотах передавать на колеса больший крутящий момент, позволяет ДВС работать с максимально открытым дросселем. А это значит, что КПД мотора при низком расходе топлива возрастает в несколько раз. Силовой установке просто не нужно тратить лишнюю энергию, чтобы работать в качестве воздушного насоса.

Использование планетарной трансмиссии даже в бюджетных машинах – это настоящий прорыв в автомобилестроении. Такая КПП обеспечивает плавность хода, работает без рывков и фактически бесшумно, а главное – заметно повышает производительность двигателя. Как всегда, японские инженеры смогли использовать это практичное изобретение для того, чтобы повысить технологичность своих автомобилей.

Хотите машину с надежной планетарной трансмиссией? Звоните в Сферакар! Мы с удовольствием подберем для вас подходящий вариант.

Внимание – трансмиссия! — журнал «АБС-авто»

Трансмиссии – они же коробки передач – делятся на механические, автоматические, автомеханические (так называемые «роботы»), преселективные DSG, вариаторы и так называемые «гибридные» трансмиссии. Поговорим о каждой из них подробнее. Причем сосредоточимся не на достоинствах той или иной конструкции – они достаточно известны. Поговорим о проблемах, с которыми приходится сталкиваться ремонтникам.

Механическая коробка передач

С технической точки зрения это самая простая коробка. Есть ее сторонники, есть горячие противники, но этот агрегат живет – и будет жить дальше. Кстати, по статистике, «механика» больше востребована в Европе: Скандинавии, Франции, Германии. Там народ предпочитает механическую коробку, агрегатированную с дизелями. Почему – это отдельная тема, которой сегодня касаться не будем… Итак, достоинства «механики» понятны: конструктивно она самая простая и соответственно самая дешевая. Кроме того, опытный водитель лучше сообразит, какую передачу надо включать в тот или иной момент. Соответственно с ней у автомобиля несколько лучше показатели экономичности. Считается, что «механика» к тому же самая «неубиваемая» – и это действительно так. Однако есть исключения из этого правила, о которых мы и поговорим. К таким исключениям относятся, например, трансмиссии на Nissan Tiida и Renault Logan. Основной недостаток в механических коробках этих автомобилей – шум подшипников первичного вала. Определяется он просто: стоим с работающим двигателем – и слышим какой-то шум. Выжимаем сцепление – шум исчезает. Отпускаем – появляется опять. Единого подхода к решению этой проблемы не существует. Некоторые дилеры (да и производители) предлагают перейти на другое масло: вместо рекомендованного GL-4 заливать GL-5 (по классификации API). Однако другие автопроизводители считают, что при замене могут выйти из строя синхронизаторы. Например, Nissan предлагает заменять масло в коробке. С GL-5 все не так просто: производитель Nissan Tiida предлагает заменять масло только лишь в коробках RS5F91R (5-ступенчатой) и RS6F94R (6-ступенчатой). Традиционно считается, что «механика» априори надежнее «автомата». В принципе, это действительно так. Но у Mitsubishi Pajero, например, ситуация обратная: «автоматы» без поломок работают из года в год, а вот с «механикой» возникают проблемы. Причем дело (в данном случае) уже не в подшипниках: в коробке разбивает упорные кольца шестерен, начинается осевой люфт – со всеми вытекающими из этого последствиями. Примечательный факт: на «разборках» коробка-автомат от Mitsubishi Pajero стоит значительно дешевле, чем механическая. Что говорит лишь о том, что на этом автомобиле «механика» гораздо менее надежна, чем «автомат». И это касается Pajero не только первого, но и второго, и третьего поколений. Однако самый негативный пример ненадежной «механики» – это Tagaz Tager – прототип SsangYong Korando. Когда корейцы сняли модель у себя с производства и передали документацию на российский завод – то они, по моему мнению, поступили не совсем корректно. Дело в том, что механическая коробка бензиновой версии Tagaz Tager – изначально это высококачественный «мерседесовский» агрегат. Пока его выпускали в Корее, не было никаких проблем. Но, по неофициальным сведениям, корейцы, когда передавали автомобиль на ТагАЗ, для того чтобы снизить стоимость, разместили производство коробок в Китае. И стали их поставлять, особо не «парясь» по поводу входного контроля качества. В результате уже в момент выхода Tagaz Tager на наш рынок в начале 2008 года возникла очень большая проблема. При переключении в коробке раздавался хруст, передачи включались с большим трудом. Дилеры не были готовы к такому наплыву жалоб – за первые 9 месяцев выхода модели на рынок завод отремонтировал по гарантии 183 коробки. Надо отдать должное ТагАЗу – на заводе в большинстве случаев признавали проблему, забирали коробки в ремонт, меняли шестеренки, синхронизаторы, подшипники. Но часто и это не решало проблемы: через 300–400 км хруст и затруднения переключения возникали вновь. Одна из причин этой «хронической» проблемы была в том, что для дизельных и бензиновых версий Tagaz Tager коробки изначально разные. Но чтобы избежать «разносортицы», инженеры ТагАЗ заказали единую, более крепкую (в смысле передачи крутящего момента) дизельную коробку. Но они не учли простого факта – дизель менее сборщиков, не способные качественно состыковать коробку с двигателем. И тут у них есть одна зацепка: при состыковке ни в коем случае нельзя опирать первичный вал на ведомый диск сцепления – иначе его покоробит, коробку «поведет» и возникнет повышенная нагрузка на синхронизаторы при переключениях. Однако даже скрупулезное соблюдение технологии состыковки трансмиссии с двигателем не решало проблему. Дело было в чем-то другом. И лишь когда одна компания из Екатеринбурга «копнула» глубже – выяснилось, что «загвоздка» была в производственном браке: несоосности сверловки отверстий под подшипники. В фирме соосно проточили все постели под подшипники, впрессовали монтажные кольца для обеспечения нормальной посадки подшипников – и после этой переделки коробка больше проблем не знала… Если подводить итог, то можно с уверенностью сказать: механическая коробка передач – априори самый простой, а значит, самый надежный и долговечный агрегат из всех вариантов трансмиссий. И кроме того (что немаловажно), этот агрегат прост и недорог в ремонте. Однако надо помнить, что ее надежность и долговечность зависит от качества материалов и культуры производства на конкретном заводе-изготовителе. «Механика» хотя и проще других коробок, но все равно является высокоточным изделием.

Автоматические трансмиссии

В последнее время появилась тенденция увеличивать в коробках-автоматах количество передач: у некоторых производителей сегодня оно достигает девяти. И владельцы автомобилей почему-то считают, что «чем больше – тем лучше». Причина такой «любви» кроется в том, что в последние годы ужесточаются нормы токсичности по выбросам. А производителям двигателей чем больше передач – тем проще: таким образом они «укладывают» мотор в узкий диапазон оборотов (например, от 1500 до 2500 об/ мин), в котором он проходит по этим жестким нормам. Существуют, образно говоря, две моторные «школы» – которые можно назвать «японской» и «европейской». И вот у японцев двигатели даже в широком диапазоне оборотов укладываются в жесткие современные экологические нормативы – что позволяет им использовать древние, 4-ступенчатые «автоматы». А европейцы такие двигатели построить пока что не могут. По моему мнению, увеличение количества передач – путь тупиковый. И говорит он лишь о том, что европейские двигателисты где-то недорабатывают в конструкции своих моторов. Однако вернемся к «автоматам». И поговорим о проблемах с их производством. В первую очередь нарекания вызывают французские автоматические трансмиссии. Если углубиться в историю вопроса, то «автоматы» сами французы действительно разрабатывать не умели – они либо работали плохо, либо быстро выходили из строя. И вот лет пятнадцать назад Peugeot-Citroёn (и Renault в придачу) купили лицензию на право производства коробки HP-14. Citroёn и Peugeot назвали этот агрегат AL4, а Renault – DP0, хотя изначально это был один и тот же механизм. И вот здесь важно обратить внимание на такой факт – не бывает «идеальных» технических решений, подходящих для абсолютно всех автомобилей: любой механизм необходимо адаптировать под конкретные условия. И этот тезис наглядно подтверждается на французских «автоматах». Peugeot-Citroёn ставит на своиавтомобили коробки без адаптации. И проблемы с ними начались практически сразу: доходило до того, что иногда новенький французский автомобиль даже не мог съехать с автовоза. И что печально, страдали (и по сей день страдают) автомобили российской, калужской сборки – в первую очередь Citroёn С4. Есть проблемы у таких популярных моделей, как Peugeot 206, Peugeot 207, Peugeot 307, Peugeot 308 – ведь они оборудуются тем же самым «неадаптированным» 4-ступенчатым французским «автоматом». А в Renault доработали коробку DP0 – сейчас она называется DP2. Они «помудрили» с гидроблоком, с клапанами (которые, кстати, сначала производились в Польше – и явно не отличались надежностью. Но «реновцы» заменили их на китайские, более надежные). В этой коробке кроме гидроблока и клапанов было внесено еще несколько изменений – и она у них нормально работает. Но вот интересный факт: а в автомобиле Renault Sumbol с двигателем 1,4 л проблем не было даже с коробкой DP0. И это говорит лишь о том, что без адаптации агрегаты могут работать – но это лишь случайность, на которую полагаться нельзя. Эксплуатация автомобилей с коробкой-автоматом – это отдельный вопрос. Углубляться в тему не будем, но скажу, что при эксплуатации, в частности, французских «автоматов» замечено два факта. Факт первый: Renault Megane с АКПП широко используется в такси – и у таксистов больших проблем с «автоматом» не было. А возникают они у тех, кто проезжает в год немного – в среднем 10–15 тыс. км. Второй факт: если к 50 тыс. км пробега «французская» коробка работает хорошо, то менять масло в ней не стоит – лучше уж ездить и ездить. Но если есть желание, чтобы коробка прослужила дольше – то менять в ней масло лучше всего при пробеге 20–30 тыс. км. При таком графике замены (через 20–30 тыс. км) проблем с коробкой практически не бывает. Объясняется это просто. Свежее масло вымывает накопившуюся в поддоне стружку – и потому само становится электропроводным. А учитывая то, что клапаны гидроблока погружены в гидрованну, то масло замыкает их контакты, что приводит к несанкционированному открытию. В результате открываются оба клапана – и включаются сразу две передачи. Коробке – конец… Отмечу: французские коробки-автоматы, в частности, на Renault Megane, служат максимум до 250–280 тыс. км. В последние годы возникла еще одна важная тема, касающаяся эксплуатации «автоматов». Сегодня появились коробки, в которых по регламенту не предусмотрена замена масла. На самом деле это – скорее, миф: нет в природе ничего вечного. И если вы хотите, чтобы агрегат прослужил долго, необходимо постоянно следить за состоянием каждой конкретной коробки – что гораздо проще, если в ее конструкции предусмотрен щуп. Необходимо помнить: оригинальный DEXTRON имеет красный цвет. Если же он пожелтел – то это говорит о том, что в нем «износились» присадки и масло состарилось. Хуже, если оно почернело – т.е. стало темно-вишневым (цвет, как у «Кагора») и пахнет паленым. В этом случае масло надо менять независимо от пробега. Однако перейдем к другим производителям «автоматов». В мире существуют три именитые фирмы, производящие автоматические трансмиссии: немецкая ZF и две японские – AISIN и JATCO. Японские «автоматы» считаются очень надежными, однако и у них бывают слабые агрегаты. Достаточно упомянуть Lexus: гдето 150 тыс. км – и коробка в переборку. Это касается и моделей GX и RX. Неудачным получился агрегат у компании AISIN. И это при том, что та же самая компания делает коробки для Toyota Corolla и Toyota Avensis – старые 4-ступенчатые «автоматы», с которыми проблем нет. Вообще основные проблемы с коробкамиавтоматами связаны с их конструктивными особенностями, электронной «прошивкой», системами охлаждения, плохо рассчитанными под наш российский климат – Россия большая, и природные условия в Мурманске отличаются от условий в Сочи. И надо также учитывать, что обычно в производстве АКПП нет случаев массового производственного брака. Так что проблема с «польскими» клапанами французской коробки AL4 – редчайшее исключение. Пожалуй, еще одно исключение – автомат на Kia Spectra. Когда модель поставили на конвейер завода ИжМаш, то мало кто сомневался в качестве корейских комплектующих. Однако вышло, как и с «Тагером» – корейские «товарищи» стали поставлять агрегат с неведомой стороны (говорят, с какого-то сарая в Китае). Сами сэкономили неплохо, но честь марки уронили неслабо. Судите сами: автомобиль с только что перебранной коробкой, причем по всей заводской технологии и с применением оригинальных запчастей, возвращался вновь в ремонт, пробежав километров пятьсот. Мы говорили о проблемах, но важно сказать и следующее: самые удачные «автоматы» на легковых автомобилях при правильном обслуживании проходят до 500–600 тыс. км. Наверное, они могли бы работать и дольше – но столько уже не «живет» сам автомобиль…

Игорь Козлов – один из тех журналистов, чьи статьи практически всегда вызывают дискуссии в автомобильном сообществе. Его выводы одним кажутся справедливыми, другим – нет. Мы попросили его рассказать о трансмиссиях, их достоинствах и недостатках, а также проблемах, с которыми сталкиваются авторемонтники. Рассказ получился большим, и потому сегодня мы публикуем его первую часть…

• Игорь Козлов

АКППтрансмиссия

типов автомобильных трансмиссий — что это такое и чем они отличаются?

В автомобиле трансмиссия или коробка передач действуют как среда, передающая мощность, вырабатываемую двигателем, на колеса через механическую систему шестерен и зубчатых передач. Трансмиссия позволяет человеку контролируемо подавать мощность на транспортное средство, без чего автомобиль не будет эффективно двигаться. Низкие передачи в коробке передач обеспечивают необходимый крутящий момент для ускорения, в то время как более высокие передачи помогают достичь высокой скорости за счет более эффективного использования мощности двигателя. Хотя функция может быть простой, существуют различные типы трансмиссий, которые помогают передавать мощность в движение.

Содержание

• Различные типы автомобильных трансмиссий
  • Механическая коробка передач
  • Автоматическая коробка передач
  • Бесступенчатая трансмиссия
  • Полуавтоматическая коробка передач
  • Коробка передач с двойным сцеплением
• Часто задаваемые вопросы о типах автомобильных трансмиссий

Различные типы автомобильных трансмиссий

Механическая трансмиссия

Если вы хотите быть более привязанным к своему автомобилю, вам подойдет механическая трансмиссия. В автомобиле с механической коробкой передач водитель использует педаль сцепления и рычаг переключения передач, расположенный на полу между передними сиденьями или на центральной консоли, чтобы включить нужную передачу.

Вождение с механической коробкой передач — это навык, который необходимо освоить и практиковать, чтобы понять, как добиться от автомобиля максимальной эффективности, мощности и ускорения. Среди типов трансмиссии механическая коробка передач является наиболее экономичной. Это, однако, зависит от стиля вождения, так как агрессивное использование передач даст вам самый низкий пробег.

Автоматическая коробка передач

Если вы не хотите вникать в сложности управления механической коробкой передач, вам подойдет автоматическая коробка передач. Эти трансмиссии также известны как автоматические преобразователи крутящего момента, поскольку в механизме используется усовершенствованная гидромуфта для усиления крутящего момента, создаваемого двигателем, для передачи мощности на колеса. Трансмиссия с гидротрансформатором — это чудо инженерной мысли, а также самая старая автоматическая трансмиссия, которую можно найти в автомобилях.

В автомобиле с трансмиссией с гидротрансформатором вы обнаружите, что педаль сцепления отсутствует, эта система трансмиссии работает через две турбины, одна из которых подключена к двигателю, а другая к трансмиссии. Гидравлическая жидкость между обеими турбинами передает мощность от турбины, расположенной со стороны двигателя, к турбине, расположенной на трансмиссии, и, таким образом, вызывает движение автомобиля. Автомобили с трансмиссией с гидротрансформатором проще в управлении и обеспечивают достаточный крутящий момент для плавного ускорения. Преобразователи крутящего момента экономичны, но из-за своей инженерной сложности они дороже, чем механические коробки передач.

Бесступенчатая трансмиссия

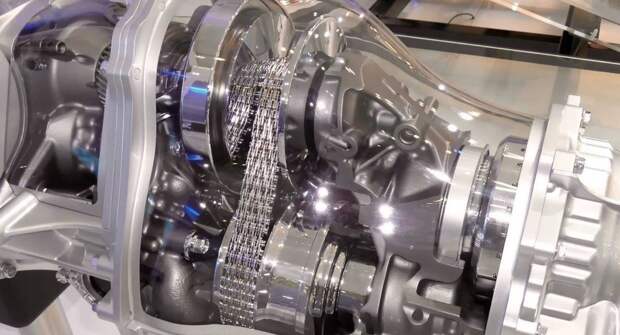

Бесступенчатая трансмиссия работает через систему шкивов, два конуса на каждом шкиве соединены цепным ремнем, и эти конусы могут перемещаться для увеличения или уменьшения диаметра ремня для изменения передаточного отношения. Это свойство вариатора позволяет ему иметь бесконечные передаточные числа, на которые трансмиссия может быстро переключаться в зависимости от требований автомобиля.

Основным преимуществом бесступенчатой ​​трансмиссии является то, что она может поддерживать постоянные обороты двигателя в минуту, даже если автомобиль движется с разной скоростью. Это повышает экономию топлива и обеспечивает плавность вождения. Автоматическая коробка передач CVT является одной из самых доступных автоматических коробок передач. Однако эта стоимость компенсируется более высокими затратами на ремонт в случае выхода из строя коробки передач CVT.

Полуавтоматическая трансмиссия

Полуавтоматическая трансмиссия сочетает в себе удобство и соединительные элементы механической и автоматической трансмиссии. Полуавтоматические трансмиссии включают автоматические механические коробки передач (AMT) и механические коробки передач без сцепления, такие как Hyundai iMT. У полуавтоматической коробки передач нет педали сцепления, но есть рычаг переключения передач. В этих трансмиссиях используется привод для включения сцепления на максимальной частоте вращения двигателя, чтобы вы могли идеально переключать передачи.

Из-за того, что они похожи на механические, их топливная экономичность почти такая же, как у механических коробок передач, а благодаря автоматическому элементу они снижают утомляемость при движении с частыми остановками. Хотя они могут быть немного более удобными, чем гидротрансформаторы и вариаторы, эти автомобили с автоматической коробкой передач не так дешевы, как механические коробки передач, из-за сложности системы сцепления.

Коробка передач с двойным сцеплением

Коробка передач с двойным сцеплением — это тип автоматической коробки передач, в которой для переключения передач используются два сцепления. Коробка передач DCT имеет два набора шестерен, которые расположены в нечетной и четной группах, например, 1-3-5 и 2-4-6. Одно сцепление включает нечетную группу передач, а другое — четную. Такая компоновка включает передачи быстро и плавно, так как двойное сцепление уже имеет включенную передачу и готово к включению, как только предыдущая передача достигнет своего диапазона передач. Трансмиссия DCT экономична по той же причине, однако она дороже, чем другие перечисленные трансмиссии. Основная причина его стоимости — очень сложная конструкция и функционирование, что является основной причиной, по которой он используется в автомобилях высокого класса.

---

Автомобильная трансмиссия является жизненно важной частью автомобиля и помогает передавать мощность от двигателя к колесам, что помогает вам управлять автомобилем. Механическая и автоматическая коробки передач — это два типа трансмиссии, но существуют различные виды автоматических трансмиссий, такие как автоматическая трансмиссия, бесступенчатая трансмиссия, полуавтоматическая трансмиссия и трансмиссия с двойным сцеплением. Автоматическая коробка передач обеспечивает удобство для водителя, а механическая коробка передач помогает водителю быть более связанным с автомобилем. Механическая коробка передач сложна в освоении и требует большой практики из-за большого количества задействованных компонентов. Все АКПП проще в освоении из-за отсутствия педали сцепления.

Часто задаваемые вопросы о типах автомобильных трансмиссий

Сколько существует типов автомобильных трансмиссий?

На рынке доступно много типов трансмиссий, а именно:

Механическая трансмиссия

Автоматическая трансмиссия

Бесступенчатая трансмиссия

Полуавтоматическая трансмиссия

Коробка передач с двойным сцеплением

Какой тип автомобильной трансмиссии лучше?

Выбор трансмиссии зависит главным образом от бюджета и выбора человека, желающего приобрести автомобиль. Механическая коробка передач обеспечивает более глубокую связь с автомобилем, а автоматическая коробка передач обеспечивает большее удобство вождения. Если вы не знакомы с механической коробкой передач, мы бы порекомендовали вам выбрать полуавтоматическую или автоматическую коробку передач, но если вы действительно хотите получать удовольствие от вождения, то трансмиссии CVT и DCT, хотя и дорогие, являются теми, из которых вы можете выбирать.

У какого индийского автомобиля есть полуавтоматическая опция?

Hyundai iMT и Maruti Suzuki Auto Gear Shift (в основном AMT) представляют собой полностью полуавтоматические системы трансмиссии. Сцепления нет, но есть ручная рукоятка переключения передач. Эти типы трансмиссий дешевле, чем их полностью автоматические аналоги, но отчасти предлагают удобство, которое они имеют.

Что такое автоматизированная механическая коробка передач?

АМТ — разновидность полуавтоматической трансмиссии, в которой двигатель выполняет ручное переключение передач. Система автоматизированной механической трансмиссии, хотя и является полностью автоматической системой переключения передач, также предлагает «ручной режим», который включает в себя подталкивание рычага переключения передач режима движения для повышения и понижения передач.

Какой тип автоматической коробки передач самый экономичный?

Все перечисленные выше автоматические трансмиссии экономичны, но если ваша главная цель — топливная экономичность, то лучшим выбором будут трансмиссии AMT и iMT. Эти две трансмиссии являются недорогими автоматическими коробками передач и настроены так же, как механические трансмиссии, и являются наиболее экономичными трансмиссиями.

Что такое трансмиссия в автомобиле? Типы и работа

Что такое коробка передач в автомобиле?

Автомобильная трансмиссия — это коробка передач транспортного средства. Это примерно аналогично системе переключения передач и цепи, которую используют велосипеды.

Эти компоненты всегда монтируются непосредственно на двигатель, что позволяет прикрепленному ремню и системе передач эффективно преобразовывать мощность сгорания, генерируемую двигателем, в физический импульс.

Помните, как работает двигатель автомобиля:

• Топливо (бензин) воспламеняется в камере сгорания двигателя вашего автомобиля.
• Когда топливо воспламеняется, расширяющийся газ и тепло от миниатюрного взрыва толкают поршни в цилиндры вашего двигателя.
• Когда поршни толкаются, они двигаются вверх и вниз, вращая коленчатый вал вашего двигателя.
• Затем коленчатый вал вращает ведущие колеса вашего автомобиля. Этот механизм преобразует энергию взрыва в механическую энергию.

Итак, где передача вступает в игру ? Без трансмиссии взрывная мощность двигателя внутреннего сгорания типичного автомобиля была бы просто слишком высока для запуска или остановки автомобиля или когда вам нужно ехать относительно медленно.

Типичная автомобильная трансмиссия состоит из пяти-шести наборов шестерен и ряда зубчатых передач (в основном ремней или цепей, охватывающих две или более шестерни снаружи), которые позволяют водителю контролировать, сколько мощности передается на автомобиль без изменения скорости работы двигателя.

Иными словами, автомобильная трансмиссия помогает вашему двигателю вращаться с нужной скоростью без превышения или понижения скорости для ваших нужд. Это также гарантирует, что ваши колеса получают нужное количество мощности. Без трансмиссии любой автомобиль было бы трудно завести и остановить, и он был бы совершенно ненадежен.

Коробка передач переключает передачи в зависимости от скорости автомобиля и от того, насколько сильно вы нажимаете на педаль вашего автомобиля, чтобы обороты двигателя или «обороты в минуту» оставались достаточно низкими.

Схема трансмиссии

Схема трансмиссии

Что делает трансмиссия?

Автомобильная трансмиссия является одним из важнейших узлов транспортного средства. Это то, что передает мощность от двигателя к колесам.

Существуют различные автомобильные трансмиссии. Некоторые из них являются автоматическими, в то время как ручные коробки передач в автомобилях с ручным переключением передач требуют от водителя дополнительных действий для эффективной работы автомобиля. Где находится коробка передач в автомобиле? Как правило, трансмиссия устанавливается на шасси автомобиля спереди.

Если вам интересно, как работает передача, процесс зависит от типа передачи. Каким бы ни был тип трансмиссии, ответ на вопрос, что делает трансмиссия, заключается в том, чтобы позволить передаточному числу между ведущими колесами и двигателем регулироваться при замедлении и ускорении автомобиля.

Когда транспортное средство останавливается, трансмиссия отключает двигатель от ведущих колес, чтобы двигатель мог работать на холостом ходу, когда колеса не движутся. Трансмиссии также обеспечивают быстрое ускорение с места и позволяют двигателю работать медленнее, чтобы уменьшить износ, когда автомобиль движется с постоянной скоростью.

Как работает передача?

Трансмиссия работает, передавая мощность, поступающую от двигателя, на колеса по карданному валу и оси, что позволяет вам управлять автомобилем. Все это достигается за счет использования передач и передаточных чисел, которые водитель выбирает автоматически или вручную.

Независимо от того, механическая или автоматическая коробка передач у вашего автомобиля, все автомобильные коробки передач работают практически одинаково. Единственная разница заключается в том, должен ли водитель вручную выжимать сцепление, чтобы отключить двигатель и трансмиссию и перевести автомобиль на новый уровень передачи.

• Рычаг переключения передач выбирает и перемещает шестерни для соединения друг с другом. Водитель управляет рычагом переключения передач с помощью рычага сцепления/педали (в ручном режиме). В противном случае это выполняется автоматически.
• При включении рычаг сцепления или переключения передач перемещает пластины «хомута» (также называемые дисками сцепления) на место для соединения с более крупными шестернями, которые сами связаны с дифференциалом вашего автомобиля.
• При перемещении рычага переключения передач разные передачи могут включаться в разное время. Это изменяет наборы шестерен, которые вращаются, и соотношение мощности, передаваемой от двигателя к колесам.

Вы когда-нибудь задумывались, почему двигатель вашего автомобиля может издавать ужасный звук, если вы неправильно выжимаете сцепление? Дело не в том, что зубья шестерни не совпадают, как это принято считать.

В современных трансмиссиях зубья шестерен постоянно находятся в полном зацеплении, даже те шестерни, которые технически не задействованы (состояние, называемое «свободным ходом»).

Вместо этого этот ужасный скрежещущий звук возникает, когда «собачьи зубья» пластины буртика (соединительные выемки) не совпадают с правильными отверстиями в боковой части шестерни трансмиссии.

Как работает механическая коробка передач?

При использовании механической коробки передач водитель должен выбрать соответствующую передачу и включить или выключить сцепление. В трансмиссии используется маховик, нажимной диск и сцепление для включения и отключения двигателя от трансмиссии.

Маховик и нажимной диск соединены с двигателем. Сцепление зажато между ними и соединено шлицами с первичным валом коробки передач. Термин «вжать сцепление» означает отпустить нажимной диск, который отключает сцепление от двигателя. Каждый раз, когда вы включаете передачу, вы должны сначала выжать сцепление.

Как работает автоматическая коробка передач?

Наиболее распространенный тип автоматической коробки передач использует гидравлическую энергию для переключения передач. Гидротрансформатор соединяет двигатель с коробкой передач и использует жидкость под давлением для передачи мощности на шестерни. Этот аппарат заменяет ручную фрикционную муфту и позволяет автомобилю полностью останавливаться без остановки.

Основное различие между автоматической коробкой передач и механической коробкой передач заключается в том, что в случае автоматической коробки передач процесс, приводящий в действие механическую коробку передач, происходит внутри самой коробки передач. Автоматические коробки передач обычно не используют сцепления. Вместо этого автоматическая коробка передач полагается на гидротрансформатор для переключения передач.

Типы трансмиссий

Автомобили постоянно развиваются, совершенствуются и становятся более эффективными. Это касается и трансмиссии.

Существует четыре типа коробок передач:

• Механическая коробка передач.
• Автоматическая коробка передач.
• Бесступенчатая коробка передач (CVT)
• Полуавтоматическая коробка передач и коробка передач с двойным сцеплением.

1. Механические коробки передач

Механическая коробка передач является оригинальным типом коробки передач. Ее также называют стандартной коробкой передач, но есть большая вероятность, что вы знаете ее как рычаг переключения передач. В этом типе трансмиссии водитель использует сцепление для управления передачей крутящего момента от двигателя к трансмиссии, при необходимости вручную переключая передачи.

С механической точки зрения механическая трансмиссия является самым простым типом трансмиссии и часто служит дольше, чем другие типы, проще говоря, меньше всего, что может выйти из строя. Единственным серьезным недостатком механической коробки передач является кривая обучения; эти типы транспортных средств требуют большей концентрации и маневрирования, чем другие трансмиссии.

ДОПОЛНИТЕЛЬНО: Что такое механическая коробка передач?

2. Автоматические коробки передач

Да, механические коробки передач проще механически, но с той оговоркой, что ими сложнее управлять. Если у водителя нет времени на дополнительную работу, связанную с переключением передач, то он лучше всего подходит для управления автомобилем с автоматической коробкой передач.

Advertisements

Коробка передач этого типа автоматически переключает передачи во время движения автомобиля, позволяя водителю больше сосредоточиться на дороге, а не на переключении сцепления. Как только автомобиль находится в движении, его компьютер берет на себя управление коробкой передач, переключая передачи по мере необходимости, в то время как автомобиль ускоряется и замедляется.

Вы, наверное, слышали, как звук вашего двигателя становится выше, но затем звук стихает, когда вы продолжаете ускоряться; это ваша машина переходит с более низкой на более высокую передачу. Большинство автоматических коробок передач имеют от пяти до десяти передач, и чем больше передач у вашей коробки передач, тем лучше она будет работать на разных скоростях.

Коробка передач с большим количеством передач означает, что автомобиль имеет более широкий диапазон скоростей, в которых он будет работать оптимально, и приведет к большей общей экономии топлива. Хотя автоматические коробки передач проще в использовании, они имеют более сложные детали и, следовательно, более подвержены отказам. А ремонт или замена АКПП может обойтись очень дорого.

ПОДРОБНЕЕ: Что такое автоматическая коробка передач?

3. Трансмиссии CVT (бесступенчатая вариаторная трансмиссия)

Чем больше передач имеет трансмиссия, тем лучше она будет работать в широком диапазоне скоростей. Но каков предел, когда дело доходит до количества передач, которые может иметь трансмиссия? Благодаря бесступенчатой ​​вариаторной трансмиссии (CVT) количество передач может быть непрерывным или неограниченным.

Она также известна как бесступенчатая трансмиссия, и, в отличие от других типов, трансмиссия CVT не использует зубчатые колеса как средство для создания различных скоростей, а вместо этого полагается на конструкцию с ременным приводом из двух резиновых или металлических шкивов.

Два шкива работают синхронно, имитируя эффект, возникающий при включении шестерен разного диаметра. Способность шкивов увеличивать и уменьшать свой эффективный диаметр позволяет трансмиссии CVT плавно перемещаться по неограниченному диапазону эффективных передач.

Трансмиссия CVT не новая; он существует уже несколько десятилетий, и в середине 2000-х годов его популярность среди японских и европейских производителей росла. Если вы ищете автомобиль с трансмиссией CVT, вам нужно провести некоторое исследование.

Тип трансмиссии большинства новых автомобилей указывается на наклейке на стекле. Если вы покупаете подержанный автомобиль, некоторые онлайн-исследования помогут определить тип трансмиссии, установленной на определенной марке и модели.

Хотя трансмиссии CVT предлагают безграничный диапазон передач и превосходную экономию топлива, у них есть свои ограничения. Этот тип трансмиссии не подходит для бездорожья из-за его ограниченной способности управлять крутящим моментом. Еще одним недостатком является то, что вариаторные трансмиссии не могут обеспечить торможение двигателем.

Из-за своей сложности эти коробки передач обычно требуют большего обслуживания, а ремонт может быть дорогостоящим. Со временем ремни могут выйти из строя из-за чрезмерного износа и растяжения. Когда вы ищете мастерскую для работы с вашей трансмиссией, обязательно проверьте, могут ли они работать с трансмиссиями CVT — обращение к дилеру также является хорошим вариантом, хотя это будет дорого.

ПОДРОБНЕЕ: Что такое бесступенчатая трансмиссия?

4. Полуавтоматические коробки передач и коробки передач с двойным сцеплением

Думайте об этом как о гибриде между полностью автоматической и механической коробкой передач. Полуавтоматическая коробка передач использует механическую схему, аналогичную обычной трансмиссии, но использует систему пневматики и приводов для переключения передач.

В трансмиссии с двойным сцеплением (DCT) предусмотрены отдельные муфты как для нечетной, так и для четной передачи, что обеспечивает невероятно быстрое переключение передач. Эти коробки передач обычно могут работать в полностью автоматическом режиме или переключаться вручную с помощью лепестков на рулевом колесе.

Полуавтоматическая трансмиссия и трансмиссия DCT предлагают передовые характеристики с молниеносным переключением передач, с которыми чисто механическая коробка передач просто не может сравниться. В настоящее время эти коробки передач в основном используются на гоночных и спортивных автомобилях высокого класса и поэтому довольно дороги. Этот недостаток усугубляется их крайней сложностью, что приводит к более частым и дорогостоящим ремонтам.

Часто задаваемые вопросы.

Что такое трансмиссия в автомобиле?

Автомобильная трансмиссия является одним из важнейших узлов транспортного средства. Это то, что передает мощность от двигателя к колесам. Когда транспортное средство останавливается, трансмиссия отключает двигатель от ведущих колес, чтобы двигатель мог продолжать работать на холостом ходу, когда колеса не движутся.

Как работает передача?

Другими словами, трансмиссия работает, передавая мощность, поступающую от двигателя, на колеса по карданному валу и оси, что позволяет вам управлять автомобилем. Все это достигается за счет использования передач и передаточных чисел, которые водитель выбирает автоматически или вручную.

Какие существуют типы передачи?

Существует три типа используемых трансмиссий — механическая, автоматическая и бесступенчатая трансмиссия, каждая из которых ориентирована на определенные потребности и стиль вождения.

Как работает автоматическая коробка передач?

Наиболее распространенный тип автоматической коробки передач использует гидравлическую энергию для переключения передач. Гидротрансформатор соединяет двигатель с коробкой передач и использует жидкость под давлением для передачи мощности на шестерни. Этот аппарат заменяет ручную фрикционную муфту и позволяет автомобилю полностью останавливаться без остановки.

Каковы симптомы неисправности коробки передач?

• Отказ от переключения передач.
• Запах гари.
• Шумы в нейтральном положении.
• Проскальзывающие шестерни.
• Волочащее сцепление.
• Утечка жидкости
• Индикатор проверки двигателя.
• Измельчение или встряхивание.

Сколько стоит передача?

Средняя цена замены трансмиссии составляет от 1800 до 3400 долларов за совершенно новый компонент. Дополнительные затраты на рабочую силу часто составляют от 500 до 1200 долларов, и вы также должны учитывать налоги и связанные с ними сборы. Узнайте больше о трансмиссии вашего автомобиля в нашем сервисном центре ниже!

Что такое проблема с трансмиссией автомобиля?

Возникают ли у вас какие-либо паузы в движении вперед, когда ваш автомобиль переключается на первую передачу или после первой передачи? Есть ли задержка реакции автомобиля при переключении с парковки на задний ход? Пробуксовка трансмиссии, скрежет или рывки при разгоне, когда автомобиль переключает передачи.

Какие существуют типы трансмиссии в автомобиле?

Типы автомобильных трансмиссий:

• Механическая коробка передач.
• Автоматическая коробка передач.
• Бесступенчатая трансмиссия (CVT).
• Полуавтоматическая коробка передач и коробка передач с двойным сцеплением.

Стоит ли ремонтировать коробку передач?

Восстановление трансмиссии может сэкономить вам много денег в краткосрочной перспективе, при этом платежи за автомобиль не будут входить в ваш ежемесячный бюджет. Для многих восстановление их трансмиссии стоит первоначальных затрат. Восстановление трансмиссии может стоить вам две с половиной тысячи долларов или больше, что является значительным изменением.

Можно ли водить машину с неисправной коробкой передач?

Опасности вождения с неисправной коробкой передач. В течение этого времени вам следует воздержаться от вождения автомобиля. Это связано с опасностями, связанными с непредсказуемой передачей. Если были проблемы с включением или проскальзыванием передач, это может привести к тому, что автомобиль неожиданно начнет трястись во время движения.

Как долго длится передача?

Некоторые трансмиссии могут прослужить чуть более 10 000 миль, а другие — более 200 000 миль. Однако, как правило, регулярное техническое обслуживание автомобиля является фактором номер один, влияющим на срок службы трансмиссии, а хорошее техническое обслуживание может помочь ей прослужить еще дольше.

Сколько времени требуется механику для замены коробки передач?

Время, необходимое для замены коробки передач, часто зависит от типа коробки передач и автомобиля. Обычно замена трансмиссии в большинстве заднеприводных автомобилей занимает всего день или два. Однако некоторые переднеприводные автомобили последних моделей могут быть довольно трудоемкими и занимать от трех до четырех дней.

Почему передача не работает?

Неисправность трансмиссии может быть вызвана проскальзыванием, симптоматическими шумами, отсутствием жидкости из-за утечек, перегревом или внешними факторами, влияющими на трансмиссию.

Можете ли вы починить передачу?

Проблемы с автомобильной трансмиссией могут варьироваться по серьезности и стоимости ремонта. Это может быть так же просто, как замена жидкостей, или это может быть реконструкция стоимостью более 5000 долларов. Мелкий ремонт трансмиссии включает замену неисправных соленоидов, повторное уплотнение для устранения утечек, замену деталей и регулировку троса дроссельной заслонки.

Какие существуют 2 вида передачи?

Существует два типа контактной передачи: прямая и непрямая.

Когда следует заменить коробку передач?

Одним из наиболее важных факторов является возраст и пробег трансмиссии. Автоматические коробки передач часто выходят из строя между 80 000 и 150 000 миль. Механические коробки передач могут выйти из строя еще раньше, особенно если пренебрегать регламентным обслуживанием.

Дешевле ли восстановить или заменить коробку передач?

Замена коробки передач — самый дорогой вариант ремонта вашей коробки передач. Во многих случаях вы услышите, что это называется «восстановленным». По сути, производитель заменяет детали, которые вышли из строя, модифицированными деталями. Это вариант, если трансмиссия слишком повреждена, чтобы даже подумать о восстановлении.

Насколько сложно заменить коробку передач?

В зависимости от года выпуска, марки и модели вашего автомобиля, а также стоимости рабочей силы в магазине вы можете сэкономить от 550 до 1250 долларов и более. Работа по снятию и замене автоматической коробки передач не очень сложна — это просто вопрос подготовки, безопасности и следования инструкциям.

Сколько стоит починить перегоревшую коробку передач?

Восстановленную трансмиссию часто можно приобрести по цене от 1000 до 6000 долларов. Эта цена будет зависеть от марки и модели вашего автомобиля, а механическая коробка передач дешевле автоматической.

Что произойдет, если передача прервется?

Когда ваша коробка передач выходит из строя, это влияет на управляемость вашего автомобиля. Вы можете столкнуться с вибрациями, проскальзыванием (двигатель развивает обороты, но автомобиль не разгоняется должным образом) или с разными схемами переключения передач в вашем автомобиле. Переключение передач на вашем автомобиле перестанет работать, когда трансмиссия перестанет работать.

Может ли неисправная коробка передач повредить двигатель?

Если у вас закончилась трансмиссионная жидкость или ваша трансмиссия не работает должным образом, ваш двигатель перегреется и выйдет из строя, если вы продолжите движение. Лучше устранить эту проблему как можно скорее, чтобы избежать непоправимого и дорогостоящего повреждения двигателя.

Увеличивает ли стоимость автомобиля новая трансмиссия?

Еще одним преимуществом является то, что, когда придет время продать свой автомобиль, вы получите более высокую цену за него, если коробка передач все еще в хорошем состоянии. Таким образом, восстановление трансмиссии не только экономит ваши деньги на первоначальных затратах, но и экономит ваши деньги на следующем автомобиле, обеспечивая более высокую стоимость при обмене.

На что похоже проскальзывание коробки передач?

Когда коробка передач проскальзывает, может показаться, что автомобиль медленно реагирует. Иногда вообще не реагирует на нажатие педали газа. Заметное изменение работы трансмиссии может сопровождаться шумом или изменением высоты тона при переключении передач.

Сколько времени занимает диагностика проблемы с коробкой передач?

Несмотря на то, что сама диагностика обычно занимает всего один-два часа, в мастерской вам предложат оставить ее у них на срок от полдня до полных суток, чтобы они могли закончить запланированную работу до того, как вы автомобиль.

Все, что вы должны знать о системе трансмиссии автомобиля

  By Salman Zafar | 17 июня 2021 г., 10:31 | 17 мая 2022 г. Автомобилестроение, промышленное оборудование, наука

Автомобильная трансмиссия, также известная как трансмиссионная система, представляет собой механизм, с помощью которого мощность, создаваемая двигателем, передается на ведущие колеса. Эта часть автомобиля является наиболее важной для определения мощности и функциональности систем двигателя. Два типа трансмиссий включают автоматическую коробку передач и механическую коробку передач. Используйте hpi для проверки типа трансмиссии любого автомобиля, фургона или легкого коммерческого транспорта.

Механическая коробка передач требует от водителя выполнения дополнительных действий по выбору и включению передаточных чисел. Напротив, в автоматической коробке передач механические усилия сведены к минимуму, и различные скорости достигаются автоматически.

Если вам интересно, как работает трансмиссия автомобиля, все зависит от типа трансмиссии. Однако, независимо от типа, ответ на то, что делает трансмиссия, заключается в том, чтобы позволить передаточному числу между двигателем транспортного средства и ведущими колесами регулироваться по мере того, как транспортное средство ускоряется и замедляется. Когда он не движется, трансмиссия отсоединяет ведущие колеса от двигателя. Итак, давайте углубимся в детали того, как работают механическая и автоматическая коробки передач.

Все, что вам нужно знать о механической коробке передач

Механическая коробка передач — это механическая коробка передач или ручное переключение передач или стандартный класс трансмиссии, в котором водитель буквально использует ручное переключение передач для переключения передач. Переключение передач включает освобождение диска сцепления с помощью третьей педали, расположенной с левой стороны тормоза. Затем выберите выбранную передачу и снова включите сцепление. Если водитель часто медленно выжимает сцепление, диск изнашивается рано. Если водитель слишком быстро выжмет сцепление, двигатель заглохнет.

Компоненты механической коробки передач

Подробное описание различных частей и компонентов коробки передач поможет вам понять сложный принцип работы механической коробки передач. Некоторые важные особенности механической коробки передач включают

1. Сцепление и педаль сцепления : Сцепление, состоящее из различных мелких деталей, передает крутящий момент двигателя на коробку передач. Педаль сцепления представляет собой механизм, управляемый гидравлически. Когда вы нажимаете, он отключает сцепление.
2. Маховик: Обычно имеет круглую форму и используется для передачи крутящего момента двигателя на диск сцепления, который взаимодействует с гладкой поверхностью маховика.
3. Муфта и вилка переключения: Механизм, похожий на руку, который помогает перемещать муфты через выходной вал. Привязав ошейник к определенной передаче, вы всегда можете выбрать другую передачу. Это приводит к передаче крутящего момента от промежуточного вала к вторичному валу.
4. Синхронизаторы: Помогают ошейнику и снаряжению сцепляться друг с другом и, что важно, согласовывают их скорость, если есть разница.
5. Вторичный вал и промежуточный вал: Шестерни вторичного вала входят в зацепление с шестернями промежуточного вала при первом получении мощности от двигателя.
6. Шестерни: Шестерни часто бывают разных размеров в механической коробке передач. Большие шестерни содержат больше зубьев и обеспечивают больший крутящий момент для снижения скорости автомобиля, в то время как маленькие шестерни обеспечивают меньший крутящий момент для вашего автомобиля, чтобы он мог двигаться на более высокой скорости.

Как работает механическая коробка передач

• Перед включением зажигания автомобиля необходимо выжать педаль сцепления, чтобы выключить сцепление. Это отключает мощность между входным валом двигателя и трансмиссией и гарантирует, что двигатель находится в рабочем состоянии, прежде чем приводить в действие автомобиль.
• Переключите рычаг переключения передач на первую передачу, чтобы рычаг переключения передач мог двигаться в сторону последней. Первая передача связана с промежуточным валом, который связан с входным файлом двигателя через другую передачу.
• Втулка синхронизатора, соединенная с вилкой переключения, помогает ведущей шестерне передавать мощность на выходной вал и согласовывает их скорость, если есть какая-либо разница.
• Теперь вам нужно слегка нажать на педаль газа, а затем убрать ногу со сцепления. Это снова соединяет коробку передач и двигатель, заставляя ваш автомобиль двигаться.
• Теперь вам нужно повторить тот же процесс переключения передач, чтобы вы могли ускорить или замедлить машину.



Как правило, автомобили бедных моделей оснащены 5-ступенчатой ​​механической коробкой передач, в то время как дорогие автомобили оснащены 6-ступенчатой ​​коробкой передач, такой как восстановленная коробка передач nv5600.

Все, что вам нужно знать об автоматической коробке передач

С автоматической коробкой передач все проще, чем с механической коробкой передач. В автомобиле с автоматической коробкой передач нет ни педали сцепления, ни рычага переключения передач. Как только коробка передач включена, все остальное происходит автоматически.

Компоненты автоматической коробки передач

Чтобы лучше понять, что происходит в автоматической коробке передач, давайте рассмотрим конкретные части автоматической коробки передач.

1. Корпус коробки передач : Содержит все части коробки передач.
2. Гидротрансформатор : Передает на первичный вал трансмиссии от двигателя. Это также помогает увеличить выходной крутящий момент двигателя
.
3. Планетарные передачи : позволяет автоматически увеличивать и уменьшать передаточные числа.

Принцип работы автоматической коробки передач

• Двигатель передает мощность на насос гидротрансформатора
• Насос получает мощность и через трансмиссионную жидкость передает ее на турбину гидротрансформатора
• Через статор трансмиссионная жидкость направляется обратно в насос
• Статор умножает мощность и возвращает ее на турбину
• Турбина обычно соединена с центральным валом, который также соединен с коробкой передач.
• Затем турбина вращает вал, передавая мощность на первую планетарную передачу
• Планетарные механизмы определяют мощность, передаваемую на остальную часть привода
• Мощность от преобразователя крутящего момента заставит зубчатый венец, солнечную шестерню или водило планетарной передачи оставаться неподвижными или двигаться.

Ступени автоматической коробки передач

• Park(P): Блокирует коробку передач, ограничивая движение автомобиля
• Reverse(R): включает заднюю передачу, заставляя автомобиль двигаться назад
• Нейтраль(N): отсоединяет коробку передач от колеса
• Привод (D): позволяет транспортному средству двигаться и может ускоряться в диапазоне передач
• Низкая(L): позволяет снизить скорость и передвигаться по средним или холмистым участкам

Теперь, когда вы едете по автостраде и чувствуете, как машина переключает передачи, вы поймете, что именно происходит под капотом. Все дело в передаче, но если вам нужно получить новую, все дело в дешевых онлайн-передачах! Однако, если вам нужны деньги, чтобы заплатить за него, вы всегда можете использовать свой автомобиль, чтобы получить дополнительные деньги! Узнайте, сколько денег вы можете получить с кредитом под залог автомобиля.

Нравится:

Нравится Загрузка. ..

О Салмане Зафаре

Салман Зафар является генеральным директором BioEnergy Consult, а также международным консультантом, советником и тренером, обладающим опытом в области управления отходами, получения энергии из биомассы, преобразования отходов в энергию, защиты окружающей среды и сохранения ресурсов. Его географические области включают Азию, Африку и Ближний Восток. Салман успешно реализовал широкий спектр проектов в области технологии биогаза, энергии биомассы, преобразования отходов в энергию, переработки и управления отходами. Салман участвовал во многих национальных и международных конференциях по всему миру. Он является плодовитым экологическим журналистом и является автором более 300 статей в известных журналах, журналах и на веб-сайтах. Кроме того, он активно занимается распространением информации о возобновляемых источниках энергии, утилизации отходов и экологической устойчивости через свои блоги и порталы. С Салманом можно связаться по электронной почте salman@bioenergyconsult. com или [email protected].

Посмотреть все сообщения Салмана Зафара →

Tagged Как работает автоматическая коробка передач, система автомобильной трансмиссии, компоненты коробки передач, разница между механической и автоматической коробкой передач, как работает автомобильная коробка передач, механическая и автоматическая коробка передач, типы автомобильных трансмиссий. Добавьте постоянную ссылку в закладки.

Что такое система передачи мощности автомобиля?

Система автомобильной трансмиссии относится к общему термину всех устройств передачи мощности от двигателя к ведущим колесам. Функция трансмиссионной системы заключается в передаче мощности двигателя на ведущие колеса.

Что такое система автомобильной трансмиссии?

Различные автомобили имеют несколько разные конструкции шасси. Например, у грузовых и некоторых легковых автомобилей шасси обычно состоит из сцеплений, трансмиссий, карданных передач (карданы и карданные валы) и ведущих мостов (главные редукторы, дифференциалы). Он состоит из двигателя, полуоси, картера оси) и так далее. Однако в современных автомобилях все чаще используются автоматические коробки передач, а их шасси включают в себя АКПП, универсальные коробки передач, ведущие мосты и т. д., то есть АКПП используются для замены сцеплений и МКПП. Если это автомобиль повышенной проходимости (в том числе SUV, (Sports Utility Vehicle), он также должен включать раздаточную коробку.

Система трансмиссии — концепция интегрированного интеллектуального управления системой трансмиссии автомобиля Интегрированное управление:

Интегрированное управление системой трансмиссии автомобиля относится к применению электронных технологий и теории автоматической трансмиссии. С электронным блоком управления (ECU) в качестве ядра, через гидравлический привод для управления разъединением и включением сцепления, операциями выбора и переключения, а также для управления двигателем через электронное устройство, подача масла реализует автоматическую работу. запуска и переключения. Основная идея управления: в соответствии с намерением водителя (педаль акселератора, педаль тормоза, джойстик и т. д.) и состоянием транспортного средства (частота вращения двигателя, скорость входного вала, скорость транспортного средства, положение передачи) и в соответствии с соответствующим управлением. закона (Правила переключения передач, правила включения сцепления и т. д.), с помощью соответствующих исполнительных механизмов (приводы сцепления, исполнительные механизмы переключения) и электронных устройств (электронные устройства управления подачей топлива в двигатель) трансмиссия автомобиля (двигатель, сцепление, трансмиссия) будет осуществлять манипуляции с суставами.

Интегрированный метод управления

Интегрированный режим управления системой передачи энергии обычно делится на 3 категории:

1. Использование двух или более компьютеров для связи. Реализовать обмен информацией между ECU двигателя и ECU трансмиссии. В этом методе управления в полной мере используются зрелые технологии управления двигателем и трансмиссией, в исходную систему вносятся небольшие изменения, он прост в реализации и имеет низкие затраты на разработку, но из-за большего количества проводов интеграция невелика.
2. Для обеспечения общего управления двигателем и коробкой передач используется один ECU. Его преимуществами являются высокая степень интеграции, сокращение периферийной проводки и повышенная надежность, но он предъявляет более высокие требования к блокам управления и высокой стоимости разработки. Система управления мощностью седана Toyota Lexus Ls400, четырехступенчатая автоматическая коробка передач A341 E с интеллектуальной системой управления и двигатель используют один и тот же электронный блок управления. ЭБУ, оснащенный микрокомпьютером, управляет переключением автоматической коробки передач, временем блокировки и приводом в планетарной системе передач. Он также управляет сцеплением, тормозом, давлением масла и крутящим моментом двигателя при переключении передач, обеспечивая максимально качественное переключение.
3. Использование структуры шины CAN для общего контроля. В настоящее время шина CAN широко используется в автомобилях, а структура двух подсистем управления двигателем и трансмиссией через шину CAN показана на рисунке 2. Через шину CAN две системы могут не только передавать команды, запросы и некоторые основные состояния автомобиля (такие как частота вращения двигателя, скорость автомобиля, температура охлаждающей жидкости и т. д.), но также передают данные в реальном времени, такие как объем топлива и сигналы скорости, устанавливая команды с более высоким приоритетом и т. д.

Архитектура автомобильной системы трансмиссии

Базовый состав интегрированной системы управления автомобильной трансмиссией

Функция системы управления заключается в автоматической регулировке передаточного отношения и рабочего состояния базовой трансмиссии компонентов в соответствии с намерениями водителя и изменениями условий вождения автомобиля для достижения наилучшей эффективности трансмиссии и наилучших общих характеристик автомобиля. Система управления транспортным средством в основном состоит из трех частей: системы сбора данных транспортного средства (датчик), электронного блока управления и исполнительного механизма.

• Состав системы сбора данных автомобиля (датчик). Во всей системе управления часть роли датчика эквивалентна зрительной, слуховой и тактильной системе водителя в случае ручного управления переключением передач, сбора и передачи в электронный блок управления сигналов различных параметров, необходимых для переключения. .
  Транспортное средство движется и работает в соответствии с намерением водителя, а система управления транспортным средством должна уметь правильно распознавать и реализовывать манипуляции водителя. Распознавание намерения водителя заключается в тестировании изменений механизма управления транспортным средством (таких как педаль акселератора, педаль тормоза, угол поворота рулевого колеса и т. д.) с помощью датчиков и получении путем анализа.
  Датчики, используемые в автомобилях, в основном включают следующие типы: магнитоэлектрические датчики, магниторезистивные датчики, фотоэлектрические датчики, датчики Холла, термодатчики, варисторные датчики, пьезоэлектрические кристаллические датчики и т. д. Датчики, используемые в основном в трансмиссионной части системы передачи мощности включают датчик частоты вращения двигателя, датчик скорости транспортного средства, датчик открытия дроссельной заслонки, датчик смещения сцепления и т. д. Среди них датчик частоты вращения двигателя и датчик скорости транспортного средства используют магнитоэлектрические датчики и датчики Холла, а также другие датчики, которые используют принцип магнитоэлектрических сигналов. Датчик открытия дроссельной заслонки и датчик перемещения сцепления используют реостатные датчики.
  Помимо датчиков другие сигналы передаются через переключатели и контроллеры или другими способами. Обычно используемые переключатели включают многофункциональные переключатели и принудительные переключатели с низким сдвигом. Переключатель также является очень важным средством ввода сигнала.
• Электронный блок управления. Электронный блок управления (ЭБУ) является ядром всей системы управления. Его функция основана на намерении водителя и сигнале, обнаруженном и предоставленном параметрами состояния движения транспортного средства, для переключения передач или изменения рабочего состояния. Основными функциями электронного блока управления являются: сбор и предварительная обработка сигналов, распознавание намерений манипулирования водителем, распознавание состояния автомобиля, принятие решения о переключении (график переключения), контроль качества переключения, функция диагностики неисправностей, функции вывода и отображения.
  Контроллеры нового поколения обладают обширными функциями и очень хорошими характеристиками управления. В нем используются высокопроизводительные 16-битные или 32-битные микропроцессоры, а в некоторых даже используются специально изготовленные микропроцессоры, которые содержат большинство функций, необходимых для управления и упрощают управление схемой, а также улучшают функционирование и надежность схемы. По мере обновления микропроцессора контроллера управление переключением усложняется, а расширение периферийной схемы процессора делает функции ввода и вывода более мощными. Для достижения большего улучшения производительности управления в этих контроллерах используются не только управляющие программы, но и встроенные операционные системы реального времени.
• Исполнительное агентство. После того, как система управления производит выборку и получает входной сигнал, он отправляется на контроллер для обработки данных. После завершения обработки данных управляющий сигнал №1 электронного блока управления изменит рабочее состояние системы силовой передачи через исполнительный механизм для обеспечения надлежащей работы автомобиля. При этом привод гарантирует контроль качества переключения. Приводы, реализующие переключение передач, обычно используют электромагнитные клапаны.

Состав системы трансмиссии:

Система механической трансмиссии в основном состоит из сцепления, трансмиссии, универсальной трансмиссии и ведущего моста. Универсальное трансмиссионное устройство состоит из карданного шарнира и приводного вала, а ведущий мост состоит из главного редуктора и дифференциала.
Система гидромеханической трансмиссии в основном состоит из гидротрансформатора, автоматической коробки передач, универсальной коробки передач и ведущего моста.

Функция системы трансмиссии:

1. Замедление и увеличение крутящего момента: выходная мощность двигателя имеет характеристики высокой скорости и низкого крутящего момента, которые не могут удовлетворить основные потребности вождения автомобиля. Через главный редуктор системы трансмиссии может быть достигнута цель замедления и увеличения крутящего момента, который передается на ведущие колеса. Меньший крутящий момент двигателя преобразуется в более высокий крутящий момент трансмиссии.
2. Переменная скорость и крутящий момент: Оптимальный рабочий диапазон оборотов двигателя очень мал, но скорость автомобиля и сопротивление, которое необходимо преодолеть, изменяются в широких пределах. Благодаря системе трансмиссии рабочий диапазон двигателя может быть расширен, тем самым удовлетворяя потребности в больших изменениях скорости движения автомобиля и преодолевая различные дорожные условия и сопротивление.
3. Реверс: двигатель нельзя реверсировать, но помимо движения вперед, машине необходимо реверсирование. Если в трансмиссии установлена ​​передача заднего хода, автомобиль может двигаться задним ходом.
4. Прерывание передачи мощности системы трансмиссии при необходимости: при запуске двигателя, переключении передач, кратковременной остановке во время движения (например, в ожидании сигнала светофора) или скольжении автомобиля на малой скорости необходимо прервать передача мощности трансмиссионной системы. Нейтральная передача может прервать передачу мощности.
5. Функция дифференциала: в случае рулевого управления автомобилем и т. д. два ведущих колеса должны иметь возможность вращаться с разной скоростью, а функция дифференциала может быть реализована через дифференциал в ведущей оси.

Положение установки автомобильной трансмиссии:

1. Передний двигатель Задний привод (FR) в основном используется для грузовых автомобилей, некоторых легковых автомобилей и некоторых автомобилей класса люкс.
2. Переднемоторная Переднеприводная (FF) компоновка, постепенно преобладающая на автомобилях. Его преимущества заключаются в компактной конструкции, уменьшенном весе автомобиля, уменьшенной высоте пола и улучшенной управляемости на высоких скоростях.
   • Двигатель поперечный: ось коленчатого вала двигателя параллельна оси колес, а главный редуктор может приводиться в движение цилиндрическими шестернями.
   • Продольная установка двигателя: ось коленчатого вала двигателя перпендикулярна оси колес, а главный редуктор должен приводиться в движение конической передачей.
3. Задний двигатель Задний привод (RR): Двигатель расположен за задней осью и приводится в движение задними колесами. В основном используется в больших и средних легковых автомобилях и некоторых спортивных автомобилях.
4. Среднемоторный задний привод (MR): Двигатель расположен между передней и задней осями и приводится в движение задними колесами. Используется в спортивных автомобилях и некоторых больших и средних легковых автомобилях.
5. Полный привод (AWD): к системе трансмиссии добавлена ​​раздаточная коробка, и мощность может передаваться на передние и задние колеса одновременно. В основном используется для внедорожников и тяжелых грузовиков.

Функция системы трансмиссии заключается в соединении двигателя, вырабатывающего мощность, и ведущего колеса, использующего механическую энергию для вращения вала ведущего колеса. Муфта также включает в себя два физических элемента, и на транспортном средстве их может не быть рядом, поэтому требуется длинный карданный вал. Скорость двигателя и ведущих колес различны, поэтому для преобразования скорости необходима зубчатая передача.

6 причин, по которым коробка передач не переключается в вашем автомобиле

Перейти к основному содержанию

5 мая 2021 г.

Проблемы с коробкой передач могут возникнуть практически на любом автомобиле. Тем не менее, вы можете предотвратить это с помощью регулярного обслуживания коробки передач и правильного стиля вождения. Агрессивное вождение может быстрее изнашивать вашу трансмиссию, особенно если у вас спортивный автомобиль со стандартной трансмиссией для трек-дней и прохождения поворотов. Если вы обнаружите, что ваш автомобиль не переключается, выключается или теряет мощность при включении передачи, возможно, пришло время для обслуживания коробки передач. Узнайте больше ниже, где команда Capitol Toyota описала шесть наиболее распространенных причин, по которым ваша коробка передач может переключаться плавно.



6. Механическая коробка передач: неисправность синхронизаторов

Чтобы быстро вращающиеся шестерни в стандартной трансмиссии плавно сцеплялись друг с другом, синхронизаторы (или «синхронизаторы») являются важным компонентом. Со временем, особенно если вы много ездите тяжело и агрессивно переключаете передачи, эти синхронизаторы могут изнашиваться. Если они изнашиваются, вы можете обнаружить, что трансмиссия скрежещет при переключении передач, трансмиссия может быстро «выскочить» из передачи или вы вообще не сможете переключать передачи. Замена неисправных синхронизаторов в механической коробке передач, как правило, является более доступным выбором, чем полная замена или восстановление трансмиссии.



5. Механическая коробка передач: изношенное сцепление

Пробуксовывающее сцепление также может создать дополнительную нагрузку на механическую коробку передач. Это может быть вызвано проблемой с тягой педали сцепления или гидравликой. Кроме того, если диск сцепления позволяет трансмиссии проскальзывать, вы можете не получить мощности, даже если трансмиссия включена. Диск сцепления является изнашиваемым компонентом, который может нуждаться в регулярной замене на вашем автомобиле. Если механическая коробка передач пробуксовывает, теряет мощность и с трудом переключается, вам может потребоваться регулировка сцепления или замена диска сцепления.

4. Автоматическая коробка передач: блокировка переключения передач

Если ваш автомобиль оснащен автоматической коробкой передач, вы уже знаете, что коробка передач не позволит вам переключиться с парковки, если только не обнаружит, что кто-то находится на водительском сиденье и его нога находится на тормоз. Это механизм блокировки переключения передач. Это важная функция безопасности, поэтому автомобиль не может перевернуться, если любопытный ребенок или неуклюжий пассажир заденет рычаг переключения передач. Однако эта часть может выйти из строя и вообще не дать вам включить передачу. К счастью, автоматические коробки передач оснащены блокировкой переключения передач. Обратитесь к руководству пользователя, чтобы узнать, как работает ваш. Обычно это слот где-то в консоли. Просто вставьте ключ, чтобы разблокировать замок!



3. Автоматическая коробка передач: загрязненная трансмиссионная жидкость

Для правильной работы автоматических трансмиссий требуется трансмиссионная жидкость. На самом деле преобразователь крутящего момента (часть автоматической коробки передач) полностью работает по принципу гидродинамики. Со временем грязь, мусор и другие мельчайшие частицы могут накапливаться в трансмиссионной жидкости, что влияет на ее свойства. Это может привести к тому, что автомобиль заглохнет при переключении на переднюю или заднюю передачу, приведет к потере мощности, проскальзыванию трансмиссии, грубым переключениям или даже вообще не позволит транспортному средству переключиться на передачу. Замена грязной трансмиссионной жидкости в соответствии с рекомендуемым графиком технического обслуживания вашего автомобиля поможет обеспечить долговечность трансмиссии.

2. Автоматическая коробка передач: Неисправность компьютера двигателя

В конце концов, современная автоматическая коробка передач управляется блоком управления двигателем или ECU. ЭБУ использует такую ​​информацию, как частота вращения двигателя и положение дроссельной заслонки, чтобы определить, когда следует переключать передачу. Если что-то пойдет не так под капотом, которое ЭБУ не может компенсировать, или если ЭБУ получит какое-либо повреждение или сбой, у вас могут возникнуть проблемы с передачей. Если трансмиссия ведет себя странно, вы можете сбросить ECU или заменить его опытным техническим специалистом OEM.

1. Сломана тяга коробки передач

Независимо от того, есть ли у вас автоматическая коробка передач или механическая, также возможно (хотя и маловероятно), что что-то между переключателем в салоне и самой коробкой передач отсоединилось. Порванный или смещенный трос переключения передач может быть вызван аварией или особенно неровной дорогой. В стандартной трансмиссии, если педаль сцепления полностью проваливается до пола, прежде чем вы почувствуете точку прикуса сцепления, вам потребуется регулировка тросов педали сцепления или гидравлики.

Трансмиссии представляют собой сложные инженерные решения, и приведенный выше список ни в коем случае не является исчерпывающим, но мы никогда не устаем помогать клиентам в решении всех их проблем с трансмиссией. Получите лучший опыт обслуживания клиентов в сервисном центре Capitol Toyota!

Статьи по теме

• Что нужно знать об автомобиле с включенной лампочкой Check Engine
• Что нужно знать о заводской гарантии вашего автомобиля
• Что может быть не так с тормозами автомобиля

1. Capitol Toyota

   783 Auto Group Avenue
   SALEM, OR 97301


   • Sales: (888). ошибка карты

     Картографические данные © 2021

     Контакт

     Капитолий Тойота

     783 Авто Групп Авеню Не
     Направления Салем, Орегон 97301


     • Продажи: 503-399-1011
     • Сервис: 503-399-1011
     • Запчасти: 503-399-1011
     • Специальные услуги
     • Скидки на запчасти

     ​

     Блог AAMCO Overland Park | 4 основные причины отказа передачи и способы их избежать

     Что такое передача и почему это важно?

     Проще говоря, трансмиссия автомобиля отвечает за передачу мощности от двигателя к колесам. Трансмиссия позволяет регулировать передаточное число между ведущими колесами и двигателем по мере того, как автомобиль снижает скорость или ускоряется. Фактический процесс передачи зависит от ее типа.

     Когда автомобиль останавливается, трансмиссия отключает двигатель от ведущего колеса. Это позволяет автомобилю оставаться на холостом ходу, когда колеса не движутся. Трансмиссия автомобиля позволяет ему быстро разгоняться из состояния холостого хода. Коробка передач также помогает уменьшить износ двигателя, замедляя обороты двигателя, позволяя автомобилю двигаться с постоянной или повышенной скоростью.

     4 основные причины отказа передачи

     Вот некоторые из основных причин сбоя передачи:

     1. Низкий уровень трансмиссионной жидкости

     Низкий уровень трансмиссионной жидкости может привести к серьезным проблемам с трансмиссией, таким как перегрев (настоящий убийца трансмиссии), проблемы с переключением передач, задержка включения передачи и проскальзывание передачи. Утечка может произойти из-за неисправных уплотнений или трансмиссии.

     2. Засорен фильтр коробки передач

     Проблемы с коробкой передач также могут быть вызваны засорением фильтра коробки передач. Это приведет к затруднению потока (автоматической) трансмиссионной жидкости (ATF). Это приведет к шлифованию шестерен, задержке реакции коробки передач или проскальзыванию шестерен. Соблюдение рекомендованного заводом-изготовителем графика обслуживания трансмиссии может помочь предотвратить эту проблему.

     3. Проблемы с гидротрансформатором

     Преобразователи крутящего момента иногда имеют такие проблемы, как повреждение игольчатых подшипников. Это может привести к значительному повреждению трансмиссии. Вы сможете улавливать странные звуки, исходящие от вашей трансмиссии, такие как скрежет или звук чистки.

     4. Проблемы с соленоидом

     Соленоид отвечает за управление потоком жидкости в трансмиссии. Низкий уровень жидкости и другие проблемы с электроникой могут быть причиной проблем с соленоидами. Если трансмиссия автомобиля проскальзывает без каких-либо признаков утечек, проверьте соленоид.

     Это одни из основных предупреждающих признаков неисправности передачи. При раннем обнаружении шансы на дорогостоящий ремонт значительно уменьшаются.

     1. Сигнальная лампа коробки передач или индикатор проверки двигателя

     Основным признаком неисправности коробки передач является сигнальная лампа коробки передач или лампа проверки двигателя. Это не обязательно означает, что с трансмиссией что-то серьезно не так; тем не менее, вам следует проверить трансмиссию и двигатель, если вы видите это.

     2. Запах гари

     Запах гари, исходящий от автомобиля, никогда не является хорошим признаком. Перегрев трансмиссии или горящая трансмиссионная жидкость часто являются источником этого запаха гари. При обнаружении этого необходимо немедленно осмотреть автомобиль, чтобы избежать дальнейших повреждений.

     3. Утечка трансмиссионной жидкости

     Одним из наиболее очевидных признаков неисправности трансмиссии является утечка трансмиссионной жидкости. Это проявляется в виде приятно пахнущей жидкости под припаркованным автомобилем. В случае утечки трансмиссионной жидкости обратитесь к механику для оценки.

     4. Проскальзывающие шестерни

     К этому знаку нельзя относиться легкомысленно, так как он может быть очень опасен во время вождения. Если автомобиль включает и выключает передачу во время движения, это должно быть немедленно оценено профессиональным автомехаником.

     Советы по предотвращению сбоев при передаче

     Отказ трансмиссии может стать серьезной головной болью в финансовом и ином плане. Текущее техническое обслуживание — это простой и проверенный способ продлить срок службы вашей трансмиссии, а также помогает предотвратить неожиданный и дорогостоящий ремонт.

     Пристальное внимание к тому, как автомобиль звучит и как он управляется, является важным компонентом предотвращения выхода из строя трансмиссии. Если упомянутые выше признаки замечены рано, есть большая вероятность, что трансмиссия не выйдет из строя.
