Что входит в трансмиссию автомобиля: устройство и основные элементы

Как известно, двигатель автомобиля преобразует энергию сгорания топлива, превращая возвратно-поступательные движения поршней в цилиндрах ДВС во вращательное движение на коленчатом валу (крутящий момент). При этом частота вращения коленвала и колес автомобиля сильно отличаются.

Чтобы двигатель имел возможность стабильно работать в оптимальных режимах, а автомобиль двигаться с разной скоростью (с учетом меняющихся нагрузок и условий), передача крутящего момента происходит через трансмиссию. Далее мы рассмотрим, что входит в трансмиссию автомобиля, а также какую функцию выполняют составные элементы трансмиссии.

Читайте в этой статье

Трансмиссия: устройство

Прежде всего, многие ошибочно полагают, что трансмиссией является коробка передач. На самом деле это не совсем так. На деле, каждый элемент, который отвечает за связь мотора с ведущими колесами, входит в состав трансмиссии автомобиля. Сама трансмиссия в автомобиле отвечает за выполнение следующих задач:

  • передача крутящего момента от двигателя на ведущие колеса;
  • изменение (преобразование) величины крутящего момента;
  • изменение направление крутящего момента;
  • перераспределение крутящего момента между колесами.
Существует несколько видов трансмиссии. При этом по состоянию на сегодня на автомобилях наиболее активно используется механическая трансмиссия, которая преобразует механическую энергию, полученную в результате работы двигателя. Также широко распространена гидромеханическая трансмиссия, где крутящий момент изменяется автоматически (автоматическая трансмиссия).

Если просто, сегодня наиболее распространенными являются механическая трансмиссия с ручной коробкой передач МКПП и автоматическая (гидромеханическая АКПП). Каждый из указанных типов трансмиссий отличается по своему устройству, имеет как преимущества, так и недостатки, однако основной их задачей неизменно остается получение, преобразование и передача крутящего момента от двигателя на ведущие колеса машины.

Идем далее. Все трансмиссии (как автоматические, так и механические), отличаются по типу привода. Если точнее, ведущими колесами могу быть передние, задние или сразу все колеса автомобиля.

Если ведущие колеса только передние, тогда такой автомобильная с передним приводом, если ведущей является задняя ось, машина заднеприводная, а если ведущими являются все колеса, тогда это полноприводный автомобиль. В зависимости от типа привода, также существенно различается и устройство трансмиссии (по количеству элементов, по схеме устройства и т.д.).

Трансмиссия заднего привода автомобиля имеет сцепление, КПП (коробку передач), карданную передачу, главную передачу, дифференциал, а также полуоси.

  • Сцепление позволяет плавно отсоединять и присоединять двигатель к трансмиссии, что необходимо для переключения передач, а также в целях исключения высоких нагрузок на детали трансмиссии.
  • КПП (коробка переключения передач) является основой трансмиссии и служит для преобразования крутящего момента, изменения скорости движения (для движения вперед), направления движения (задняя передача), а также для разъединения мотора и трансмиссии (нейтральная передача).
  • Карданная передача отвечает за передачу крутящего момента от вторичного вала КПП на вал главной передачи, которые расположены под углом относительно друг друга. Главная передача позволяет увеличить крутящий момент на колесах и передать его на полуоси ведущих колес. Машины с задним приводом имеют гипоидную главную передачу, где оси шестерен не пресекаются между собой.
  • Дифференциал распределяет крутящий момент между левым и правым ведущим колесом, позволяя реализовать вращение полуосей с разной угловой скоростью. Это необходимо для повышения устойчивости машины при прохождении поворотов, сложных участков дороги и т.д.
На автомобилях с передним приводом часть элементов, которые есть на заднеприводных авто, попросту отсутствует. Фактически, нет карданной передачи. На машинах с передним приводом имеются ШРУСы (шарнир равных угловых скоростей), а также приводные валы, более известные как полуоси. Главная передача, а также дифференциал, устанавливаются в картере КПП.
  • ШРУС является элементом, который необходим для того, чтобы передать крутящий момент от дифференциала на ведущие колеса. В устройстве трансмиссии переднеприводных авто зачастую используются два внутренних ШРУСа (отвечают за соединение с дифференциалом), а также два наружных (для соединения с колесами). Между указанных пар ШРУСов (наружных и внутренних), стоят полуоси.

Что касается полноприводных авто, в этом случае трансмиссия может отличаться по конструкции, однако в основе лежит комбинация систем переднего и заднего привода. Добавим, что полный привод бывает постоянным или подключаемым. Данная трансмиссия самая сложная по устройству, отличается большим количеством составных элементов, образуя различные схемы полного привода автомобиля.

Что в итоге

Как видно, после двигателя вторым по важности агрегатом в устройстве автомобиля является коробка переключения передач. Сама же КПП входит в состав трансмиссии, которая может быть реализована при помощи различных схем и конструктивных решений.

Автомобили с задним приводом имеют так называемую «классическую» компоновку, отличаются остротой рулевого управления, динамичным разгоном и т.д. Передний привод более устойчив на дороге, менее склонен к заносам,  позволяет более эффективно контролировать автомобиль в поворотах и т.д.

Полный привод сочетает в себе определенные преимущества как переднего, так и заднего привода, однако является более  дорогим и сложным решением. Так или иначе, как от двигателя, так и от трансмиссии напрямую зависят динамические показатели и другие эксплуатационные характеристики автомобиля, что необходимо учитывать при проектировании, в рамках тюнинга авто и т.д.

Читайте также

  • Как определить: ДСГ или автомат

    Как отличить коробку ДСГ от "классического" автомата АКПП. Доступные способы определения типа КПП: DSG или автомат, на что обратить внимание.

krutimotor.ru

Принцип работы трансмиссии автомобиля

Нельзя установить под капот транспортного средства двигатель, присоединить сцепление и колеса авто к коленчатому валу, а после просто начать ехать. В таком случае конструкция не будет иметь достаточное количество мощности, которая нужна с целью раскрутить колёса, так как основной причиной этого станет сила трения, значительные габариты авто и его масса. Выходом из сложившейся ситуации является установка специального промежуточного механизма, который имеет свойство уменьшать крутящий момент до необходимого количества оборотов, а также выполнять передачу всех необходимых действий передние колеса транспорта. Как вы понимаете, описанным ранее механизмом является именно трансмиссия. Сегодня подробно поговорим об этой части автомобиля!

Описание трансмиссии: устройство

Вас интересует устройство трансмиссии автомобиля? Тогда обратите внимание на то, что данный элемент транспортного средства состоит из следующих элементов:

  • сцепление;
  • приводной вал;
  • коробка передач;
  • мост, который представляет собой главную передачу и дифференциал;
  • раздаточный механизм;
  • ШРУС, то бишь шарнир равных угловых скоростей.

Каждый из элементов, которые были перечислены немного выше, является неотъемлемой частью трансмиссии автомобиля, поэтому неисправность трансмиссии может свидетельствовать о поломке какого-либо элемента, представленного выше. Кроме того, все составляющие автомобильной трансмиссии выполняют какие-либо важные функции и являются неотъемлемой частью механизма, благодаря чему машина имеет возможность осуществлять движение.

Принцип работы

Многие владельцы автомобилей точно знают, что любая коробка передач обладает сразу несколькими скоростями. Режимы трансмиссии действительно разнообразны. В данном случае речь идёт о низкой скорости, высокой и других, которые являются промежуточными. Если выбрать самое минимальное значение скорости, то в таком случае трансмиссия машины будет оказывать минимальное воздействие на движок авто. Машина будет двигаться медленно, что позволит в определенный момент ускорить ее движения, когда вам необходимо будет резко тронуться с места и начать передвижение.

Если же включить на коробке передач высокий показатель, то в таком случае сила вращения снизится, а показатель скорости увеличится. В общем, говоря кратко, стоит отметить, что управлять современными автомобилями, имеющими ручную коробку передач, которая представлена сразу несколькими промежуточными скоростями, можно без каких-либо трудностей, ведь наличие сразу нескольких скоростей гарантирует то, что вам удастся справиться с самыми разнообразными препятствиями на дороге.

 Вот вы и узнали, как работает трансмиссия, а сейчас давайте поговорим немного о другом!

Назначение трансмиссии

Итак, какова же основная функция и задача любой трансмиссией для транспортного средства? Главное назначение трансмиссии автомобиля заключается в том, чтобы сделать доступным превращение мощности в так называемый полезный вращательный момент, передающийся на колеса, благодаря чему движение транспортного средства становится возможным.

Кроме того, благодаря этому автомобиль не только начинает ехать, но и может постоянно поддерживать определенную скорость. В общем, если говорить кратко, то станет понятно, что без трансмиссии машина просто никуда не поедет.

Типы трансмиссий

На данный момент специалисты разделяют следующие виды трансмиссий:

  • механическая;
  • электрическая;
  • гидрообъемная;
  • комбинированная.

А какая трансмиссия автомобиля необходимо именно вам?

Признаки неисправности трансмиссии авто

Принцип работы трансмиссии мы уже подробно обсудили, однако всё ещё непонятно, когда нужно волноваться по поводу поломки трансмиссии. Если владелец автомобиля знаком с элементами трансмиссии, то при наличии каких-либо признаков поломки он может попробовать самостоятельно все починить. А вот и основные признаки, свидетельствующие о неисправности:

  • заедание или западение педали;
  • появление рывков при начале движения с места;
  • наличие утечки жидкости в месте, где провода сцепления соединяются;
  • наличие шума в области, где находится сцепление.

Кроме того, одним из признаков может быть буксование автомобиля, поэтому в случае, если вы обнаружили какой-либо признак, представленный выше в этой статье, то вам точно стоит пройти диагностику, а в последствии сделать ремонт своего транспортного средства, чтобы оно прослужило вам еще много лет.

Какое масло выбрать?

Если вы думаете над тем, какое масло залить в трансмиссию, то вам точно следует знать, на какие три вида специалисты делят масла:

  • синтетическое;
  • минеральное;
  • полусинтетическое.

Если сравнивать масло на синтетической основе с маслом на натуральной основе, то стоит отметить, что первое имеет лучшую текучесть. Кроме того, главным преимуществом синтетических изделий является возможность использовать такие масла в достаточно обширном диапазоне температур.

Что же касается полусинтетических товаров, то тут уж очевидно, что они являются чем-то средним между синтетическими изделиями и минеральными маслами. Обратив внимание на свойства такого масла, точно стоит отметить, что оно лучше, чем минеральные изделия.

Обсуждая масла для трансмиссии, нельзя не отметить изделия на минеральной основе. Они пользуются высоким уровнем спроса благодаря тому, что имеют приемлемые стоимость.

Кстати, если вы планируете менять масло в своём автомобиле, то так же вместе с ним можно установить и комплект вывода сапунов, который имеет приемлемую стоимость. Приятных покупок!

off-wheels.ru

Назначение и типы трансмиссии автомобиля

Трансмиссия служит для передачи крутящего момента от коленчатого вала двигателя на ведущие колеса, а также для изменения величины крутящего момента и его направления.

При движении автомобиля коленчатый вал двигателя развивает до 5000-6000 об/мин, а ведущие колеса при этом вращаются со скоростью не более 1300 об/мин. Следовательно, даже при благоприятных дорожных условиях колеса автомобиля вращаются в четыре с лишним раза медленнее коленчатого вала. А при неблагоприятных дорожных условиях, когда возрастает сопротивление движению машины и приходится двигаться с невысокой скоростью, это отношение возрастает. При эксплуатации автомобиля возникает необходимость изменять не только скорость движения и величину подводимого к колесам момента, но также маневрировать, останавливаться, двигаться задним ходом.
Выполнение всех этих действий становится возможным благодаря тому, что развиваемый двигателем крутящий момент подводится к ведущим колесам через механизмы, составляющие трансмиссию автомобиля.

Содержание статьи

Типы трансмиссий

Существуют три основные компоновки трансмиссии: заднеприводная (или классическая), переднеприводная и полноприводная.

Задний привод

Устройство системы заднего привода

Трансмиссия заднеприводного автомобиля включает в себя:

  • сцепление,
  • коробку передач,
  • карданную передачу,
  • главную передачу,
  • дифференциал,
  • полуоси.

Сцепление позволяет на непродолжительное время отсоединить трансмиссию от двигателя и обеспечивает плавное включение трансмиссии при трогании автомобиля с места или при переключении передач.

Коробка передач служит для получения различных тяговых усилий на ведущих колесах путем изменения крутящего момента, передаваемого от двигателя к карданному валу, а также для изменения направления вращения ведущих колес при движении задним ходом и для отключения трансмиссии от двигателя на длительное время.

Карданная передача позволяет передавать крутящий момент от выходного вала коробки передач к заднему мосту при изменяющемся (при движении автомобиля) угле между осями вала коробки передач и ведущего вала главной передачи.

Главная передача служит для того, чтобы передать крутящий момент под углом 90 градусов от карданного вала к полуосям, а также для уменьшения числа оборотов ведущих колес по отношению к числу оборотов карданного вала. Уменьшение частоты вращения механизмов трансмиссии после главной передачи приводит к увеличению крутящего момента и, соответственно, увеличивает силу тяги на колесах.

Дифференциал обеспечивает возможность вращения правого и левого ведущих колес с разными скоростями на поворотах и неровной дороге. Две полуоси, связанные с дифференциалом через полуосевые шестерни, передают крутящий момент от дифференциала к правому и левому ведущим колесам. Дифференциалы, устанавливаемые между приводами колес ведущей оси, называют межколесными, между разными осями – межосевыми (в полноприводных трансмиссиях).

Передний привод

Устройство системы переднего привода

В автомобиле с приводом на передние колеса все агрегаты трансмиссии расположены под капотом машины и объединены в один большой узел агрегатов. Коробка передач содержит в себе еще и главную передачу с дифференциалом. Поэтому валы привода передних колес выходят непосредственно из картера коробки передач.

Трансмиссия переднеприводного автомобиля включает в себя:

  • сцепление,
  • коробку передач,
  • главную передачу,
  • дифференциал,
  • валы привода передних колес.

Полный привод

Устройство системы полного привода

Полноприводные автомобили имеют большое разнообразие схем трансмиссий. Их можно условно разделить на три группы.

a. Полный привод, подключаемый водителем. В такой схеме трансмиссии обязательно есть раздаточная коробка, при этом на большинстве моделей нет межосевого дифференциала. Раздаточная коробка распределяет крутящий момент между передней и задней осями (мостами).

б. Полный привод, подключаемый автоматически. В большинстве таких трансмиссий постоянно ведущими являются передние колеса, а между осями вместо дифференциала установлена фрикционная муфта с электронным управлением или вискомуфта. Вискомуфта (вязкостная муфта) – передает крутящий момент при разных скоростях вращения частей ее корпуса за счет трения кремнийорганической жидкости между дисками. Вискомуфта может устанавливаться между осями или встраиваться в корпус дифференциала для его автоматической блокировки. Фрикционные муфты передают крутящий момент за счет трения при сжатии пакета дисков.

в. Постоянный полный привод. Автомобили с такой трансмиссией обязательно имеют межосевой дифференциал.

Передачу мощности к четырем колесам используют не только для повышения проходимости (у вседорожников), но и для лучшей реализации разгонных свойств автомобиля. Оба эффекта достигаются за счет перераспределения силы тяги – на каждом колесе она получается меньше, соответственно ниже вероятность их пробуксовки.

avtonov.info

Устройство трансмиссии и её виды

Устройство трансмиссии и её виды

ГЛАВА I. ТРАНСМИССИЯ

Трансмиссия служит для передачи крутящего момента от двигателя на ведущие колеса, а также для изменения величины крутящего момента и его направления.

Агрегаты трансмиссии заднеприводного автомобиля распределены вдоль всего кузова и передают крутящий момент от двигателя на задние колеса.

Рис. 1. Схема трансмиссии заднеприводного автомобиля: I - Двигатель; II - Сцепление; III - Коробка передач; IV - Карданная передача: 1 - эластичная муфта; 2 - шлицевое соединение; 3 - передний карданный вал; 4 - подвесной подшипник; 5 - передний карданный шарнир; 6 - задний карданный вал; 7 - задний карданный шарнир; V - Задний мост с главной передачей и дифференциалом: 8 - полуоси; 9 - ведущие (задние) колеса

Трансмиссия заднеприводного автомобиля включает в себя (рис. 33): - сцепление, - коробку передач, - карданную передачу, - главную передачу, - дифференциал, - полуоси.

В автомобиле с приводом на передние колеса крутящий момент не уходит так далеко от двигателя, как в автомобиле с задним приводом. Все агрегаты трансмиссии переднеприводного автомобиля сконцентрированы под капотом машины и объединены в один большой агрегат (рис. 34). Механизм сцепления "зажат" в кожухе между двумя "монстрами" - двигателем и коробкой передач, которая, в свою очередь, содержит в себе еще и главную передачу с дифференциалом. Поэтому валы привода передних колес выходят

непосредственно из картера коробки передач.

Рис. 34. Схема трансмиссии переднеприводного автомобиля: I - двигатель; II - сцепление; III - коробка передач; IV - главная передача и дифференциал; V - правый и левый приводные валы с шарнирами равных угловых скоростей; VI - ведущие (передние) колеса

Трансмиссия переднеприводного автомобиля включает в себя: - сцепление, - коробку передач, - главную передачу, - дифференциал, - валы привода передних колес.

Сцепление

Сцепление является первым агрегатом трансмиссии и предназначено для передачи крутящего момента от маховика коленчатого вала двигателя к первичному валу коробки передач. Сцепление позволяет водителю кратковременно прерывать передачу крутящего момента, как бы отделять двигатель от трансмиссии, а затем и плавно их соединять.

Сцепление состоит из привода сцепления и механизма сцепления.

Привод выключения сцепления

Дальнейшее изучение автомобиля невозможно без понимания термина "привод". Попробуем раз и навсегда с этим разобраться.

В обычной жизни человек самостоятельно, посредством своих ног и рук, перемещается по улице и квартире, прилагает усилия и передает их окружающим предметам. Что-то открывает и закрывает, включает и выключает, и все это без применения всяких там трубопроводов и рычагов.

И совсем другое дело в автомобиле. Когда надо передать усилие от водителя к некому механизму или от одного агрегата к другому, то без "посредников" не обойтись. Ведь в машине все надежно закреплено в различных местах кузова, и водитель не имеет возможности на ходу выйти из-за руля, чтобы, допустим, руками приоткрыть дроссельную заслонку карбюратора. Поэтому в автомобиле существует привод механизмов.

Представьте ситуацию, когда вам необходимо постоянно что-то закрывать и открывать, а сами вы передвигаться не можете. Если трудно себе это представить, тогда для начала привяжите себя покрепче к своему любимому дивану. А теперь попробуйте открыть входную дверь!

Для передачи усилия на расстоянии по "открыванию" и "закрыванию" двери вам придется применить веревку или палку, дистанционное управление или еще что-нибудь.

Пусть это будет длинная палка, привязанная веревками одним концом к вашей руке, а другим к ручке двери. А дальше дерзайте - тяните и толкайте, впуская к себе по одному толпу приглашенных в гости друзей. В этом случае палка с веревками и будут являться тем "приводом", который передает усилие на расстоянии.

В автомобиле практически каждый механизм имеет свой привод, посредством которого он приводится в действие. Привод может состоять из большого количества отдельных узлов и деталей, может быть механическим, гидравлическим или иным.

Привод выключения сцепления (гидравлический) состоит из (рис. 35): - педали; - главного цилиндра; - рабочего цилиндра; - вилки выключения сцепления; - выжимного подшипника; - трубопроводов.

При нажатии на педаль сцепления усилие ноги водителя через шток и поршень передается жидкости, которая, в свою очередь, передает давление от поршня главного цилиндра на поршень рабочего цилиндра.

Далее шток рабочего цилиндра перемещает вилку выключения сцепления и нажимной подшипник, который передает усилие на механизм сцепления.

Когда водитель отпускает педаль, под воздействием возвратных пружин все детали привода занимают исходные позиции.

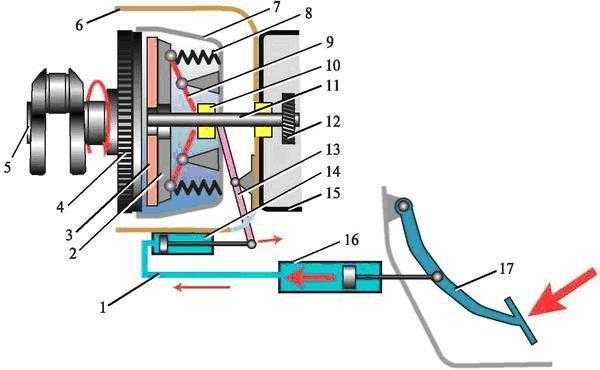

Рис. 35. Схема гидравлического привода выключения сцепления и механизма сцепления: 1 - трубопровод; 2 - нажимной диск; 3 - ведомый диск; 4 - маховик; 5 - коленчатый вал; 6 - картер сцепления; 7 - кожух сцепления; 8 - нажимные пружины; 9 - отжимные рычаги; 10 - выжимной подшипник; 11 - первичный вал коробки передач; 12 - шестерня первичного вала; 13 - вилка выключения сцепления; 14 - рабочий цилиндр; 15 - картер коробки передач; 16 - главный цилиндр; 17 - педаль сцепления

В гидравлическом приводе сцепления автомобилей ВАЗ ранних лет выпуска использовалась тормозная жидкость "Нева", "Роса", "Томь" На современных автомобилях применяется жидкость класса DOT-4. При покупке жидкости или, по крайней мере, перед тем, как заливать ее в бачок привода, стоит прочесть, что написано на этикетке флакона. Можно ли ее смешивать с той жидкостью, которая, уже залита в гидропривод сцепления вашего автомобиля? Как правило, ответ бывает положительным, но существуют жидкости, которые смешиванию не подлежат.

На переднеприводных автомобилях ВАЗ используется механический привод, где педаль сцепления связана с вилкой выключения с помощью троса в оболочке.

Механизм сцепления

Механизм сцепления представляет собой устройство, в котором происходит передача крутящего момента за счет работы сил трения. Механизм сцепления позволяет кратковременно разъединять двигатель и коробку передач, а затем вновь плавно их соединять. Элементы механизма заключены в картер, сцепления который крепится к картеру двигателя.

Механизм сцепления состоит из (см. рис. 35): - картера и кожуха, - ведущего диска (которым является маховик коленчатого вала двигателя), - нажимного диска с пружинами, - ведомого диска со специальными износостойкими накладками.

Ведомый диск, связанный с первичным валом коробки передач, постоянно прижат к маховику нажимным диском под воздействием сильных пружин. За счет огромных сил трения между маховиком, ведомым и нажимным дисками, все это вместе, как единое целое, вращается при работе двигателя. Но это только тогда, когда водитель не трогает педаль сцепления, независимо от того движется его автомобиль или стоит на месте.

Для выключения сцепления водитель нажимает на педаль, при этом нажимной диск отходит от маховика и освобождает ведомый диск, прерывая передачу крутящего момента от двигателя к коробке передач (рис. 36). Нажимать на педаль сцепления следует достаточно быстрым, но не резким, спокойным движением до конца хода педали.

Рис. 36. Сцепление выключено

Для начала движения машины необходимо прижать ведомый диск, связанный с ведущими колесами (через первичный вал коробки передач и другие составляющие трансмиссии) к вращающемуся маховику, то есть включить сцепление (рис. 37). И это сложная задача, так как угловая скорость вращения маховика составляет 20-25 оборотов в секунду, а скорость вращения ведущих колес - ноль.

Рис. 37. Сцепление включено

Давайте подумаем, как решить эту задачу. Представьте, что вы опоздали на поезд, который уже начал движение. При грамотных действиях сначала вы его догоняете, двигаясь параллельно, затем хватаетесь за поручень, и когда ваша скорость уравняется со скоростью поезда, то можно уже и запрыгивать в вагон.

Но вам может присниться кошмарный сон, в котором вы, двигаясь наперерез поезду, пытаетесь сразу попасть в движущийся вагон. Конечно промахиваетесь и не попадаете в больницу только потому, что вовремя просыпаетесь в холодном поту. Зато после этого начинаете всегда правильно отпускать педаль сцепления только в три этапа.

На первом этапе работы по включению сцепления - приотпускаем педаль, то есть даем возможность пружинам нажимного диска подвести ведомый диск к маховику до их легкого соприкосновения (догнали поезд). За счет сил трения диск, проскальзывая некоторое время относительно маховика, тоже начнет вращаться, а ваш автомобиль - потихоньку ползти.

На втором этапе - удерживаем ведомый диск от какого-либо перемещения в средней позиции в течение двух-трех секунд для того, чтобы скорость вращения маховика и диска уравнялись (ухватились за поручни вагона). Машина при этом немного увеличивает скорость движения.

На третьем этапе - маховик вместе с нажимным и ведомым дисками уже вращаются вместе без проскальзывания и с одинаковой скоростью, стопроцентно передавая крутящий момент к коробке передач и далее на ведущие колеса автомобиля (запрыгнули в вагон). Это соответствует состоянию механизма сцепления включено, автомобиль движется. Теперь остается только полностью отпустить педаль сцепления и убрать с нее ногу.

Если в начале движения педаль сцепления резко бросить, то автомобиль "прыгнет" вперед, а двигатель заглохнет. В худшем варианте что-нибудь еще и сломается, так как в этот момент возникает сильная ударная волна, которая многократно увеличивает нагрузки на все детали двигателя и агрегаты трансмиссии.

Действия водителя по выключению и включению сцепления в течение поездки (при стартах с места, остановках и переключениях передач) повторяются многократно, особенно в условиях городского движения. Если вы освоите работу педалью сцепления в три этапа, то позже это войдет в незаметную полезную привычку, которая обеспечит плавность хода автомобиля, комфорт пассажирам и увеличение ресурса не только деталей сцепления, но и всего автомобиля в целом.

Основные неисправности сцепления

Сцепление "ведет" (выключается не полностью) из-за большого свободного хода педали сцепления, наличия воздуха в гидроприводе, перекоса нажимного подшипника, коробления ведомого диска или поломки пружин.

Для устранения неисправности следует отрегулировать свободный ход педали, удалить воздух из гидропривода, заменить неработоспособные диски и пружины.

Сцепление "пробуксовывает" (включается не полностью) из-за малого свободного хода педали, замасливания или износа фрикционных накладок ведомого диска, поломки пружин.

Для устранения неисправности необходимо отрегулировать свободный ход педали, промыть или поменять диски, пружины.

Сцепление включается резко вследствие заеданий в механизме привода, задиров на рабочих поверхностях дисков, маховика и разрушения фрикционных накладок ведомого диска.

Для устранения неисправности следует заменить неисправные узлы привода, если заметны задиры на поверхностях дисков, заменить их.

Подтекание тормозной жидкости в гидроприводе сцепления возможно из главного или рабочего цилиндров, а также в соединительных трубках.

Для устранения неисправности следует визуально определить место утечки и заменить неисправные узлы с последующей прокачкой всего гидропривода (удалить из него воздух).

Эксплуатация сцепления

При эксплуатации автомобиля необходимо периодически проверять уровень в бачке, питающем жидкостью гидравлический привод сцепления. Если уровень окажется меньше нормы, то его обязательно следует восстановить, долив тормозной жидкости. В противном случае, когда уровень понизится до нуля, усилие вашей ноги на педали сцепления будет передаваться в никуда.

Пониженный уровень жидкости или неправильная регулировка сцепления может привести к тому, что передачи на вашем автомобиле будут включаться с огромным усилием или вообще не будут включаться. А если при полностью нажатой педали сцепления вам все-таки удастся воткнуть первую передачу, то автомобиль самопроизвольно начнет движение, хотя по результатам всего предыдущего разговора в данный момент двигатель отделен от ведущих колес. Здорово, да? Все стоят на красный сигнал светофора, а вы уже едете!

Как это может случиться, почему машина вдруг поехала?

Описанная неприятность называется - сцепление ведет (с этим выражением вы уже познакомились в неисправностях). Суть происходящего следующая. В то время, как ведомый диск сцепления не должен иметь контакта с маховиком, он все-таки за него немного цепляется, и часть крутящего момента передается на первичный вал коробки передач, а затем и на ведущие колеса.

Каковы причины того, что диск не полностью отходит от маховика? Их несколько и почти все они требуют вмешательства специалиста или вашей решимости не только испачкать руки, но и освоить "Руководство по ремонту и эксплуатации" вашего автомобиля.

На этом проблемы со сцеплением не заканчиваются. Поскольку каждый раз, отпуская педаль сцепления, мы заставляем обе поверхности ведомого диска сильно тереться о железный маховик и не менее железный нажимной диск, то, естественно, боковые поверхности ведомого диска изнашиваются. Это нормальный процесс, обусловленный конструкцией автомобиля, и ведомый диск является расходным материалом. Но наступает в жизни опять не очень смешной момент, когда все уже давно уехали с того самого перекрестка со светофором (после включения зеленого сигнала), а вы все еще стоите на месте. Хотя и первая передача включена, и педаль сцепления наверху, и газуете вы так, что у проезжающих мимо водителей сердце кровью обливается. Но износ накладок ведомого диска оказался настолько велик, что теперь он не зажимается между маховиком и нажимным диском с должным усилием и, пробуксовывая, не передает крутящий момент от двигателя к трансмиссии. Такое явление имеет название - сцепление пробуксовывает.

Конечно, здесь описан пример совсем уж "глухого" и "слепого" водителя, потому что машина намного раньше "предупреждала" его о том, что несмешной случай может произойти в ближайший месяц. Еще раньше на подходе к максимальному износу ведомый диск уже начал пробуксовывать, сначала на четвертой передаче, затем на третьей и так далее. А вообще, при нормальной эксплуатации автомобиля, замена ведомого диска сцепления требуется после 80 тысяч и более километров пробега. Но не все водители являются мастерами вождения, и поэтому износ диска может наступить значительно раньше.

Начало критического износа легко определить, двигаясь на четвертой передаче со скоростью 40-45 км/ч. Если при активном нажатии на педаль "газа" обороты двигателя начинают увеличиваться, а машина продолжает движение с прежней скоростью, то в подтверждение своей догадки вы еще и почувствуете специфический запах "подгорающих" накладок диска. Значит, пора покупать диск и искать автосервис подешевле или понадежней, кому что больше подходит.

Неоднократно в этой книге упоминалось и будет упоминаться о том, что автомобиль пытается с вами "разговаривать", он заранее предупреждает о своих "недугах" и "болячках" с помощью звуков вибраций и запахов.

Например, что это там "шелестит" в районе сцепления и перестает "шелестеть" при полностью нажатой педали сцепления. Этот звук означает, что вы должны готовиться к замене выжимного подшипника.

А что это там постукивает, поскрипывает, попахивает и так далее. И не важно, что у вас новый "Фольксваген", он точно так же, как и старый "Жигуленок", подвержен износу, а тем более на наших родных дорогах. Поэтому прислушивайтесь и принюхивайтесь к своей машине!

О стиле вождения автомобиля разговор уже был, и он будет продолжаться. Резкие старты и ускорения машины, постоянное "держание" ноги на педали сцепления при движении ("болезнь" таксистов) ведут к износу не только сцепления, но и других агрегатов автомобиля.

Укорачивает срок службы сцепления и еще одна не очень "мудрая" привычка. Это когда водитель удерживает педаль сцепления в нажатом состоянии на все время остановки перед красным сигналом светофора. Грамотным ожиданием разрешающего сигнала светофора по многим причинам будет - нейтральная передача и полностью отпущенная педаль сцепления.

Устройство коробки передач и её виды

Коробка передач

Коробка передач предназначена для изменения по величине и направлению крутящего момента и передачи его от двигателя к ведущим колесам. Также она обеспечивает длительное разобщение двигателя и ведущих колес, причем на неограниченный срок и без усилий со стороны водителя (по сравнению со сцеплением).

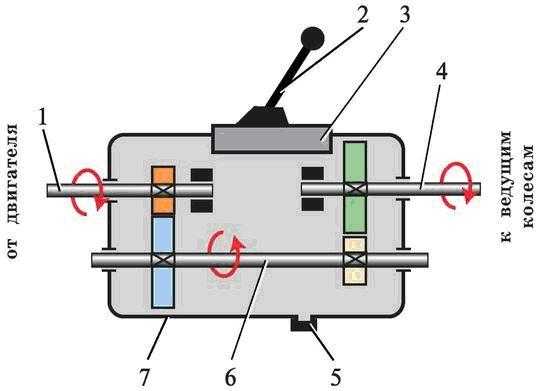

Рис. 38. Схема работы коробки передач: 1 - первичный вал; 2 - рычаг переключения передач 3 - механизм переключения передач; 4 - вторичный вал; 5 - сливная пробка; 6 - промежуточный вал; 7 - картер коробки передач

Коробка передач состоит из (рис. 38): - картера; - первичного, вторичного и промежуточного валов с шестернями; - дополнительного вала и шестерни заднего хода; - синхронизаторов; - механизма переключения передач с замковым и блокировочным устройствами; - рычага переключения.

Картер содержит в себе все основные узлы и детали коробки передач. Он крепится к картеру сцепления, который, в свою очередь, закреплен на двигателе. Поскольку шестерни коробки передач при работе испытывают большие нагрузки, то они должны хорошо смазываться. Поэтому в картер коробки передач залито трансмиссионное масло (в некоторых моделях автомобилей применяется моторное масло)

Валы коробки передач вращаются в подшипниках, установленных в картере, и имеют наборы шестерен с различным числом зубьев.

Синхронизаторы необходимы для плавного бесшумного и безударного включения передач путем уравнивания угловых скоростей вращающихся шестерен (наши руки на поручне вагона поезда в примере с работой сцепления).

Механизм переключения передач служит для смены передач и управляется водителем с помощью рычага из салона автомобиля. При этом замковое устройство не позволяет включаться одновременно двум передачам, а блокировочное устройство удерживает передачи от самопроизвольного выключения.

Рис. 39. Передаточное отношение

Как же происходит изменение величины крутящего момента (числа оборотов) на различных передачах? Давайте с этим разберемся на примере (рис. 39 а).

Возьмем две шестерни, не поленимся и сосчитаем число их зубьев. Первая шестеренка имеет 20 зубьев, а вторая 40. Значит, при двух оборотах первой шестерни, вторая сделает только один оборот (передаточное число равно 2).

На рисунке 39 б у первой шестерни ("А") 20 зубьев, у второй ("Б") 40, у третьей ("В") снова 20, у четвертой ("Г") опять 40.

Дальше очень простая арифметика. Первичный вал коробки передач и шестерня "А" вращаются с угловой скоростью, допустим, 2000 об/мин. Шестерня "Б" на промежуточном валу вращается в 2 раза медленнее - 1000 об/мин. Поскольку шестерни "Б" и "В" закреплены на одном валу, то третья шестеренка вращается с той же скоростью - 1000 об/мин. Тогда шестерня "Г" на вторичном валу будет вращаться еще в 2 раза медленнее - 500 об/мин.

Итак, от двигателя на первичный вал коробки передач пришло 2000 об/мин, а на вторичном валу получилось 500 об/мин, в то время как на промежуточном валу было 1000 об/мин.

В данном примере передаточное число первой пары шестерен равно двум, второй пары шестерен тоже двум. Общее передаточное число этой схемы: 2?2 = 4. Следовательно, вторичный вал коробки передач будет вращаться в 4 раза медленнее, чем первичный вал.

Обратите внимание, если мы выведем из зацепления шестерни "Г" и "В", то вторичный вал коробки вращаться не будет. При этом прекращается передача крутящего момента и на ведущие колеса автомобиля, что соответствует нейтральной передаче.

Задняя передача, то есть вращение вторичного вала коробки передач в другую сторону, обеспечивается дополнительной осью с шестерней заднего хода. Эта шестерня необходима для того, чтобы получилось нечетное число пар шестерен, тогда крутящий момент изменит свое направление (рис. 40).

Рис. 40. Схема передачи крутящего момента при включении задней передачи: 1 - первичный вал; 2 - шестерня первичного вала; 3 - промежуточный вал; 4 - шестерня передачи заднего хода; 5 - вторичный вал

Поскольку в коробке передач реального автомобиля имеется большой набор шестерен, то, вводя в зацепление различные их пары (включая различные передачи), мы изменяем и общее передаточное отношение.

Давайте посмотрим на передаточные числа двух коробок передач (табл. 1).

Таблица 1. Передаточные отношения

Передачи:

Ваз 2105

Лада 110

1

3.67

3.36

2

2.10

1.95

3

1.36

1.357

4

1.00

0.951

5

0.82

0.784

R(задний ход)

3.53

3.53

Такие "неудобные" числа получаются в результате деления количества зубьев одной шестерни на неудобно делимое число зубьев второй шестерни и далее по цепочке.

Если передаточное число равно единице (1,00), то это означает, что вторичный вал вращается с такой же угловой скоростью, что и первичный. Передачу, на которой скорость вращения валов уравнена, обычно называют прямой и, как правило, это четвертая передача.

Вернемся к нашему старому знакомому - велосипеду. На современных велосипедах тоже есть передачи. Владельцы такого транспортного средства наверняка обратили внимание на то, что когда сзади включена звездочка с большим числом зубьев, то крутить педали легко, но скорость движения получается небольшой. Если переключиться на меньшую звездочку (с меньшим числом зубьев), то скорость возрастает, но усилие на педалях при этом увеличивается.

Меняя звездочки на велосипеде (переключая передачи), можно найти оптимальный режим движения с учетом сил велосипедиста и дорожных условий.

Тот же принцип используется и в автомобиле. Передачи необходимо переключать в зависимости от скорости движения, от дорожных условий и с учетом возможностей двигателя.

Первая передача и передача заднего хода - самые "сильные", и двигателю не трудно крутить колеса, но машина в этом случае движется медленно.

На большой скорости движения используются "шустрые" пятая и четвертая передачи, но в крутую гору на них не заедешь, двигателю просто не хватает сил (как и велосипедисту), и тогда приходится переключаться на более низкие но "сильные" передачи.

Первая передача необходима для начала движения автомобиля, для того чтобы двигатель смог сдвинуть с места тяжелое железное "чудовище". Далее, увеличив скорость движения и обеспечив некоторый запас инерции движения машины, можно переключиться на вторую передачу, более "слабую", но более "быструю", затем на третью, четвертую и пятую передачу.

Все ступеньки переключения передач вверх (с первой по пятую) следует проходить последовательно. Переключение передач в нисходящем порядке можно производить, "прыгая через ступеньки". Например, после пятой передачи может потребоваться первая или после четвертой - вторая.

Обычный режим движения автомобиля - на четвертой или пятой передаче, так как они самые скоростные и экономичные.

Основные неисправности коробки передач

Подтекание масла происходит из-за повреждения уплотнительных прокладок сальников и ослабления крепления крышек картера. Для устранения неисправности необходимо поменять прокладки сальники и подтянуть крепления крышек.

Шум при работе коробки передач может возникнуть из-за неисправного синхронизатора, износа подшипников, шестерен и шлицевых соединений. Для устранения неисправности необходимо заменить вышедшие из строя детали.

Затрудненное включение передач может происходить из-за поломок деталей механизма переключения, износа синхронизаторов или шестерен. Для устранения неисправности необходимо заменить вышедшие из строя детали и узлы.

Самопроизвольное выключение передач случается из-за неисправности блокировочного устройства, а также при сильном износе шестерен и синхронизаторов. Для устранения неисправности необходимо заменить блокировочное устройство, вышедшие из строя шестерни и синхронизаторы.

Эксплуатация коробки передач

Если вас правильно учили в автошколе или, по крайней мере, вы читали и другие книги из серии учебных пособий для будущих автомобилистов, то навряд ли в ближайшие годы коробка передач омрачит ваше настроение. При грамотном обращении с рычагом переключения передач и периодической замене масла в картере коробки она не напоминает водителю о себе до конца срока службы самого автомобиля.

Неисправности в коробке передач обычно появляются в результате грубой работы рычагом переключения. Если водитель постоянно дергает рычаг, переводит его из одной позиции в другую быстрым резким движением, то капитальный ремонт коробки передач потребуется очень скоро. При таком обращении с рычагом выходят из строя механизм переключения, синхронизаторы, да и сами валы с шестернями "железные" лишь до определенной степени.

Рычаг переключения передач должен переводиться всегда плавным движением, с паузами в нейтральной позиции, для того чтобы успели сработать синхронизаторы, оберегающие шестерни от поломок.

При эксплуатации коробки передач необходимо следить за уровнем масла в картере, и доливать его в случае необходимости. Полная замена масла производится в сроки, рекомендованные "Инструкцией по эксплуатации" вашего автомобиля.

studfiles.net

Трансмиссия — Энциклопедия журнала "За рулем"

Трансмиссия автомобиля выполняет две функции: она передает крутящий момент от двигателя ведущим колесам автомобиля, а также изменяет его величину и направление. При передаче крутящего момента трансмиссия, кроме того, перераспределяет его между отдельными колесами.

Назначение трансмиссии

Двигатели внутреннего сгорания, являющиеся на сегодняшний день основным источником энергии для автомобилей, имеют максимальные значения крутящего момента и мощности при разных значениях частоты вращения коленчатого вала двигателя. Для того чтобы использовать соответствующие обороты двигателя при различных скоростях движения автомобиля, необходимо иметь возможность изменять передаточное число трансмиссии. Общее передаточное число трансмиссии в любой момент времени можно определить отношением частоты вращения коленчатого вала двигателя к частоте вращения ведущих колес.
Крутящий момент, передающийся на ведущее колесо, определяет тяговое усилие, действующее в контакте колеса с дорогой. Это усилие определяется делением величины крутящего момента на радиус колеса. Для движения автомобиля необходимо, чтобы тяговое усилие было больше суммы сил сопротивления движению (силы сопротивления качению, силы сопротивления подъему, силы инерции, аэродинамического сопротивления). Сумма сил сопротивления движению изменяется в широких пределах в зависимости от условий движения, поэтому трансмиссия автомобиля должна обеспечивать возможность изменения тягового усилия путем изменения в широком диапазоне крутящего момента. Максимальное тяговое усилие ограничивается не возможностями двигателя и трансмиссии, а сцеплением колес с дорогой. Это усилие не должно превышать силу сцепления, иначе ведущие колеса будут проскальзывать и автомобиль не сможет двигаться. Силу сцепления можно определить, умножив часть массы автомобиля, приходящегося на одно колесо, на коэффициент сцепления — ϕ. Коэффициент сцепления зависит от состояния дорожного покрытия, качества и состояния шин и находится в пределах от 0,1 до 0,9.
Наибольшее суммарное тяговое усилие может быть реализовано, если все колеса автомобиля будут ведущими. Тем не менее для движения автомобиля по дорогам с твердым покрытием достаточно двух ведущих колес на одной оси. Увеличение числа ведущих колес приводит к усложнению трансмиссии и увеличению механических потерь, поэтому конструкторам автомобилей приходится применять компромиссные решения в зависимости от назначения автомобиля.

Механические трансмиссии

Выбор типа привода ведущих колес и компоновки автомобиля определяют возможность в наибольшей степени реализовать те или иные его свойства. Особенности привода оказывают влияние на топливную экономичность, безопасность, массу и компактность автомобиля, а также на показатели устойчивости, управляемости и тормозной динамики.

Схема трансмиссии автомобиля классической компоновки:
1 — двигатель;
2 — коробка передач;
3 — главная передача и дифференциал;
4 — карданная передача

У автомобилей классической компоновки с колесной формулой 4×2 крутящий момент от двигателя передается через сцепление к коробке передач. В коробке передач крутящий момент может ступенчато изменяться в соответствии с включенной передачей. Двигатель, сцепление и коробка передач обычно объединяются в один блок, образуя силовой агрегат. От коробки передач крутящий момент передается через карданную передачу к главной передаче, где увеличивается, и далее через дифференциал и полуоси подводится к ведущим колесам. Главная передача, дифференциал и полуоси с колесами образуют ведущий мост.

Схема трансмиссии переднеприводного автомобиля:
1 — двигатель;
2 — главная передача и дифференциал;
3 — коробка передач

Если силовой агрегат располагается в непосредственной близости от ведущего моста (переднеприводные автомобили и автомобили заднемоторной компоновки с задними ведущими колесами), в трансмиссии можно обойтись без карданной передачи между коробкой передач и главной передачей. При такой компоновке главная передача и дифференциал обычно объединяются в один агрегат, а для привода ведущих колес используются полуоси с шарнирами.

Трансмиссии полноприводных автомобилей рассмотрены в отдельной главе.

wiki.zr.ru

что это такое в автомобиле

Что такое трансмиссия у автомобиля? Трансмиссия – это механизмы, которые передают мощность от двигателя к колёсам, и заставляют их вращаться. Также эта конструкция отвечает за изменение направленности момента и его величины. Другими словами, и быстрая остановка во время поездки, и движение на задней передаче, и маневрирование возможны только благодаря этому механизму. Этим термином можно назвать всю систему, которая связывает мотор с ведущими колёсами, то есть сцепление, коробку передач и остальные элементы. На автомобильных заводах проектированием этих элементов для автомобилей занимаются лучшие инженеры. Трансмиссия должна соответствовать определённым требованиям:

  • максимальная передача мощности;
  • надежность;
  • простота управления автомобилем;
  • как можно меньший вес элементов.

Когда механизм имеет высокий КПД и высокую надёжность, водитель может быть уверен, что купленное топливо используется по максимуму, а сама трансмиссия автомобиля не выйдет из строя. Управление трансмиссией также должно быть максимально простым, в противном случае увеличивается опасность попасть в ДТП из-за невнимательности водителя. От веса и габаритов конструкции зависит её стоимость для покупателя, поэтому производители стараются сделать механизм как можно меньше и легче. При работе трансмиссия автомобиля должна издавать минимум шума. Особенно это касается моделей, предназначенных для личного использования.

Устройство

При сгорании топливной смеси в двигателе образуется большое количество энергии, которую необходимо передать ведущим колёсам автомобиля. Самая простая конструкция трансмиссии автомобиля из возможных состоит всего из трёх элементов.

Сцепление


Этот механизм находится между двигателем и коробкой передач. Он задаёт плавное включение трансмиссии во время изменения числа передачи или резкого старта. Также механизм при необходимости отделяет на небольшое время остальную часть трансмиссии от двигателя. В большинстве автомобилей используется фрикционное сцепление, которое обеспечивает передачу мощности с помощью сил трения. Различают однодисковое, двухдисковое и многодисковое сцепление.
Причём есть два варианта такого механизма – сухой и мокрый. В первом случае диски функционируют с помощью обычного трения, а во втором они работают в жидкости. Также существуют электромагнитный и гидравлический варианты этого механизма, но они не очень распространены. В большинстве современных автомобилей используется однодисковое сцепление с сухим типом трения.
Сцепление состоит из двух дисков – ведущего и ведомого. В обычном состоянии они плотно прижаты друг к другу специальными пружинами под действием рычагов и нажимного подшипника. Благодаря этому они взаимодействуют друг с другом и передают полученную от сгорания топлива энергию дальше. Когда водитель нажимает на педаль сцепления, диски отсоединяются друг от друга, и передача энергии к трансмиссии прекращается. Не останавливается только вращение маховика под действием освобождённой энергии. Соответственно, движение автомобиля тоже останавливается.

Для того чтобы транспортное средство поехало, водитель должен плавно отпустить педаль сцепления. Тогда диски снова придавятся друг к другу и продолжат передавать мощность.

Коробка передач (КПП)

Коробка передач отвечает за задний ход и скорость вращения колёс, а также позволяет отсоединять двигатель и трансмиссию друг от друга на длительный срок. Различают ступенчатые и бесступенчатые КПП. В ступенчатых механизмах изменение передачи происходит ступенчато, к таким конструкциям относятся механические и роботизированные КПП. Примером бесступенчатой коробки передач является вариатор.
Если машина оборудована механической коробкой передач, то автомобилист должен самостоятельно переключать передачи с помощью специального рычага. КПП с таким строением отличаются простотой и надёжностью. На данный момент — это самая распространённая конструкция, но в последнее время среди автомобилистов набирает популярность автоматическая коробка передач.

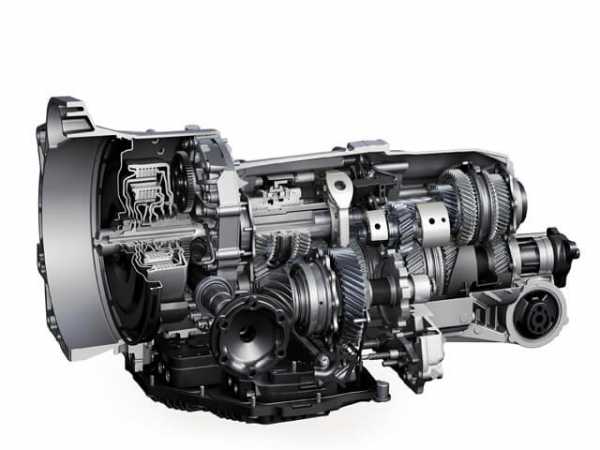

Роботизированные конструкции представляют собой простую КПП, в которой все необходимые действия автоматизированы и контролируются точной электроникой. Соответственно, водителю не нужно выжимать сцепление и переключать передачи. Такие КПП позволяют осуществлять более динамичный разгон и снижают расход топлива. В некоторых моделях установлено двойное сцепление, позволяющее переключать передачи без обрыва мощности.
Комбинированные (автоматические) КПП сочетают в себе элементы двух вышеуказанных систем. АКПП имеют длительный эксплуатационный срок и рационально используют мощность двигателя. Недостатками конструкции является медленный разгон и повышенный расход бензина.

Ведущий мост

Мосты – опоры, на которых крепится рама машины. Мост может быть ведущим или ведомым. Соответственно, ведущий получает через остальную часть трансмиссии крутящий момент и заставляет колёса крутиться, а ведомый является простой опорой. Мосты бывают передними и задними, а у грузовых машин может быть ещё один мост – средний.

Таким образом, трансмиссия вполне может состоять из трёх элементов. Но это примитивный вариант, который давно не используется. Сейчас устройство трансмиссии несколько сложнее. Для увеличения КПД в конструкцию добавляют дополнительные элементы.

Дифференциал

Дифференциал — это механизм с двумя степенями свободы. Грубо говоря, конструкция разделяет механическую энергию двигателя на два потока и ведёт их к колёсам. Дифференциал контролирует вращение колёс и не допускает проскальзывания шин на неровной поверхности. Польза дифференциала проявляется при движении по некачественной дорожной поверхности или во время гололёда, дождя или снега. В зависимости от колёсной формулы расположение этого механизма может отличаться. Основная характеристика дифференциала – коэффициент блокировки (КБ).


Он показывает соотношение крутящего момента одного из колёс к этому же показателю другого колеса. От этого параметра зависит проходимость автомобиля, чем он больше – тем выше проходимость. У обычного симметричного дифференциала эта характеристика всегда равна 1, в случае же со специальными механизмами коэффициент может доходить до 5.
Так что если кто-то спросит, из чего состоит трансмиссия, то можно сразу ответить.

Классификация

Существует 5 основных разновидностей трансмиссии. Самой популярной трансмиссией для легковых автомобилей является механическая система, остальные используются крайне редко из-за их особенностей. Рассмотрим характеристики каждой конструкции.

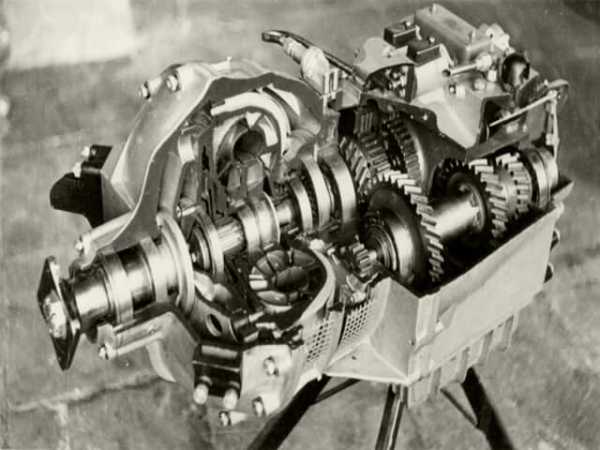

Механическая

Механические трансмиссии состоят только из шестерёнчатых или фрикционных элементов, что обеспечивает высокий КПД, небольшой вес конструкции, надёжность при эксплуатации и простоту обслуживания. Также такие механизмы отличаются компактностью. Недостатком же механической трансмиссии является неплавное переключение передаточного числа, из-за чего мощность двигателя не всегда используется рационально. К тому же, необходимость переключения рычага усложняет вождение транспортным средством. В случае со спортивными автомобилями эта проблема решается с помощью установки электронного переключателя передач, но такой способ слишком дорогой и не годится для массового использования.

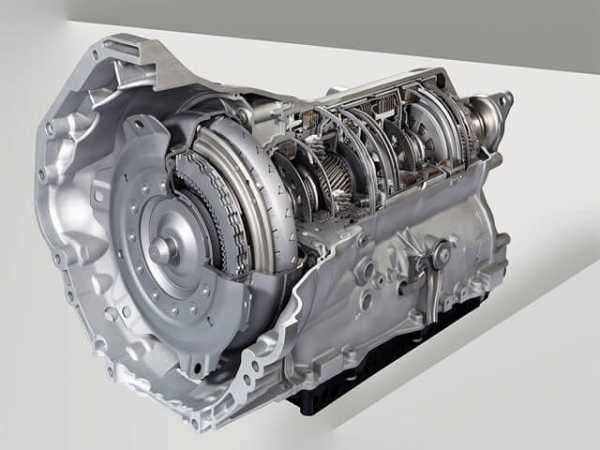

Гидромеханическая

Данная КПП состоит из механизма для передачи момента и специального преобразователя. Трансмиссии этого типа применяются в тракторах, железнодорожной технике, а также как вспомогательный регулятор поворота в танкостроении. Из-за применения такой системы значительно уменьшается КПД двигателя, но увеличивается эксплуатационный срок поршневого мотора. Необходимость дополнительного питания трансмиссии и установки специальной системы охлаждения сильно увеличивает вес и габариты конструкции. Также гидромеханическая трансмиссия позволяет облегчить управление транспортным средством.

Удаление царапин на кузове автомобиля без покраски.

НЕ ТРАТЬТЕ ДЕНЬГИ НА ПЕРЕКРАСКУ!
Теперь Вы сами сможете всего за 5 секунд убрать любую царапину с кузова вашего автомобиля.

Читать далее >>

Гидростатическая

Гидростатическая трансмиссия передаёт мощность двигателя с помощью ак­си­аль­но-плунжерных механизмов. Это позволяет разместить элементы трансмиссии далеко друг от друга и получить много степеней свободы. Часто применяется в катках для строительства дорог, металлорежущих станках, некоторых видах теплоходов. Требует серьёзного контроля за качеством используемой рабочей жидкости.

Гидравлическая

Сами гидравлические трансмиссии встречаются исключительно редко, поэтому таким термином часто обозначаются конструкции, в которых переключение передач осуществляется не механикой, а гидравлическими машинами. Эта система позволяет трансмиссии стабильно работать даже при очень больших крутящих моментах. Неудобство создаёт то обстоятельство, что перед работой необходимо установить гидромуфту для каждой передачи. Используется в железнодорожной технике.

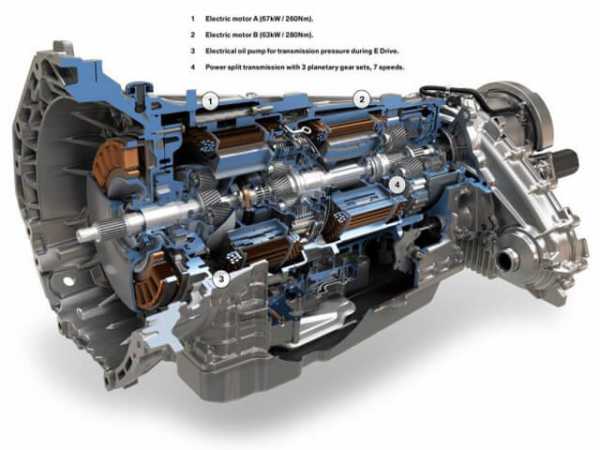

Электромеханическая


Основной элемент электромеханической трансмиссии – тяговый электромотор. Также в неё входят генератор электрического тока, электрическая система контроля и провода, которые соединяют все части конструкции. Стоит отметить, что нередко в таких конструкциях используется несколько электромоторов для увеличения мощности.
Такая трансмиссия автомобиля не очень распространена из-за серьёзных недостатков. Это очень большой размер и масса, а также высокая стоимость. Кроме этого, обычная механическая трансмиссия имеет больший КПД, чем электромеханический вариант. Тем не менее, электротехническая промышленность быстро развивается, и возможности таких механизмов постоянно увеличиваются. Сейчас электромеханическая трансмиссия используется в основном для армейских машин или тяжёлой техники вроде тракторов, троллейбусов, морских судов и некоторых военных машин.
Остальные виды трансмиссий очень редко используются в автомобилях. Тем не менее, специалисты постоянно исследуют возможности разных видов механизмов этого типа. Даже если учёным и инженерам удастся придумать перспективную конструкцию, для разработки технологии производства и модернизации производственных линий потребуются годы.

Зависимость трансмиссии от привода


Для различных видов привода конструкция трансмиссии отличается. Так, в состав трансмиссии заднего привода входит:

  • коробка передач;
  • сцепление;
  • главная передача;
  • карданная передача;
  • полуоси;
  • дифференциал.

В случае же с передним приводом, в трансмиссии отсутствует карданная передача и полуоси, но есть валы привода ведущих колёс. Задний привод считается более надёжным, чем передний, хотя многие специалисты отмечают, что такая конструкция требует больше топлива (грубо говоря, толкать вперёд сложнее, чем тянуть). Полный привод позволяет перераспределять силу тяги на разные колёса. Такие системы условно делятся на два вида.

Подключаемая система

В этом случае привод активируется водителем. Основной элемент такой конструкции – раздаточная коробка. Этот механизм позволяет равномерно распределять мощность двигателя между осями, даже если в машине установлены только межколёсные дифференциаторы.

Постоянная система

Автомобили с такой системой обязательно имеют межосевой дифференциал. Полный привод применяется для обеспечения более динамичного разгона автомобиля и лучшей управляемости.

Трансмиссия – один из важнейших элементов автомобиля. Этот механизм передаёт энергию от двигателя к ведущим колёсам и приводит их в движение. Чтобы можно было в любой момент остановить машину, не выключая двигатель, в системе предусмотрено сцепление. Тип трансмиссии определяет плавность разгона и расход топлива. В автомобилях с автоматической или роботизированной коробкой передач нет педали сцепления, при необходимости оно активируется в автоматическом режиме сложной электроникой.

akppgid.ru

Общее устройство трансмиссии. Грузовые автомобили. Трансмиссия и коробки передач

Общее устройство трансмиссии

Трансмиссия представляет собой агрегаты и механизмы, взаимодействующие между собой и связывающие коленчатый вал двигателя с ведущими колесами автомобиля. Трансмиссия передает крутящий момент от двигателя к колесам. С ее помощью водитель может изменить величину крутящего момента, а при движении задним ходом и направление движения. Обычно ведущими колесами являются задние, но на автомобилях, одной из характеристик которых является повышенная проходимость, ведущими могут быть как большинство колес, так и все колеса.

Схемы трансмиссий, а – с двумя ведущими колесами (4х2), б – с четырьмя ведущими колесам (6х4), в – с шестью ведущими колесами (6х6), 1 – сцепление, 2 – коробка передач, 3 – карданная передача, 4 – ведущее колесо, 5 – полуоси ведущих колес, 6 – дифференциал, 7 – главная передача, 8 – промежуточный средний ведущий мост, 9 – карданный шарнир равных угловых скоростей, 10 – раздаточная коробка.

Для характеристики автомобиля применяют колесную формулу, в которой первые цифры обозначают число колес автомобиля, а вторая цифра – число ведущих колес. Например формула (6х4) означает, что у автомобиля имеются шесть колес, из которых четыре колеса ведущих. В трехосных автомобилях крутящий момент передаются промежуточным ведущим колесам и задним ведущим колесам одним общим валом или раздельно двумя валами. В первом случае промежуточный мост имеет проходной ведущий вал. Прямо за двигателем размещено сцепление, затем коробка передач, карданная передача (карданный вал), промежуточный мост, задний мост. Представляющий собой главную передачу с межосевым дифференциалом (распределяющим вращающий момент между этими мостами). В двухосных и трехосных автомобилях со всеми ведущими колесами предусмотрена раздаточная коробка, для выключения привода переднего моста. В автопоездах с прицепами для движения по дорогам, с твердым грунтовым покрытием, трансмиссию имеет только автомобиль – тягач. На автопоездах, предназначенных для движения по бездорожью, трансмиссию имеют ведущие мосты прицепов. Привод дополнительного оборудования осуществляют с помощью коробки отбора мощности, которую присоединяют к коробке передач.

Поделитесь на страничке

Следующая глава >

tech.wikireading.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
