Трапеция стеклоочистителя: привод «дворников» автомобиля

20.06.2018 #Трапеция стеклоочистителя

Трапеция стеклоочистителя: привод «дворников» автомобиля

В любом современном автомобиле присутствует стеклоочиститель, в котором привод щеток осуществляется простым механизмом — трапецией. Все о трапециях стеклоочистителей, их существующих типах, конструкции и принципе работы, а также о верном выборе и замене этих узлов — читайте в представленной статье.


Что такое трапеция стеклоочистителя?

Трапеция стеклоочистителя — привод стеклоочистителя, система тяг и рычагов, обеспечивающая возвратно-поступательные движения щеток стеклоочистителей на ветровом стекле или стекле двери задка транспортных средств.

На автомобилях, автобусах, тракторах и иной технике обязательно присутствует стеклоочиститель — вспомогательная система, обеспечивающая очистку ветрового стекла от воды и загрязнений. Современные системы имеют электрический привод, а передача усилия от электродвигателя на щетки осуществляется с помощью проложенной под стеклом системы тяг и рычагов — трапеции стеклоочистителя.

Трапеция стеклоочистителя имеет несколько функций:

  • Привод щеток стеклоочистителя от электромотора;
  • Формирование возвратно-поступательного движения щеток (или щетки) с необходимой амплитудой;
  • В двух- и трехщеточных стеклоочистителях — обеспечение синхронного движения щеток по одинаковым или разным для каждой щетки траекториям.

Именно трапеция стеклоочистителя обеспечивает движение «дворников» по стеклу с необходимой амплитудой (размахом) и синхронностью, а неисправность этого узла частично или полностью нарушает работу всей системы. Про поломке трапеция должна быть отремонтирована или заменена в сборе, но прежде, чем приниматься за ремонт, следует разобраться в существующих типах этих механизмов, их конструкции и принципе работы.


Типы, конструкция и принцип работы трапеции стеклоочистителя

В первую очередь, все трапеции можно разделить на три типа по количеству щеток:

  • Для однощеточных стеклоочистителей;
  • Для двухщеточных стеклоочистителей;
  • Для трехщеточных стеклоочистителей.

Схема однощеточного стеклоочистителя

Схема двухщеточного стеклоочистителя

При этом привод одной щетки нельзя назвать трапецией, так как в большинстве случае он строится только на электродвигателе с редуктором без дополнительных тяг или с одной тягой. А двух- и трехщеточные трапеции имеют принципиально одинаковое устройство и отличаются только количеством тяг.

В свою очередь, двух- и трехщеточные трапеции можно разделить на два типа по месту подключения электромотора:

  • Симметричные — электродвигатель располагается в центре трапеции (между щетками), обеспечивая движение сразу обеих тяг щеток;
  • Ассиметричные (несимметричные) — электродвигатель вынесен за трапецию, обеспечивая ее привод дополнительной боковой тягой.

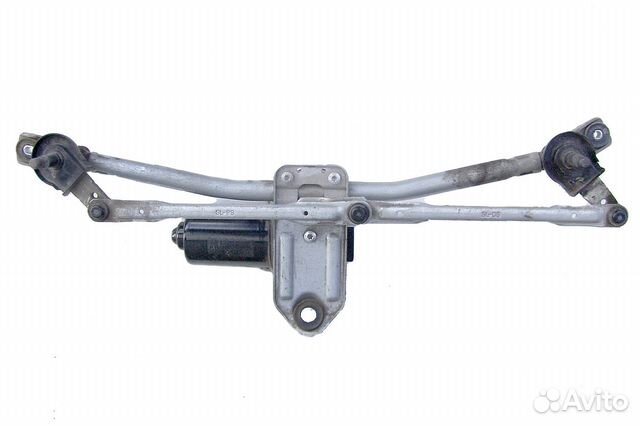

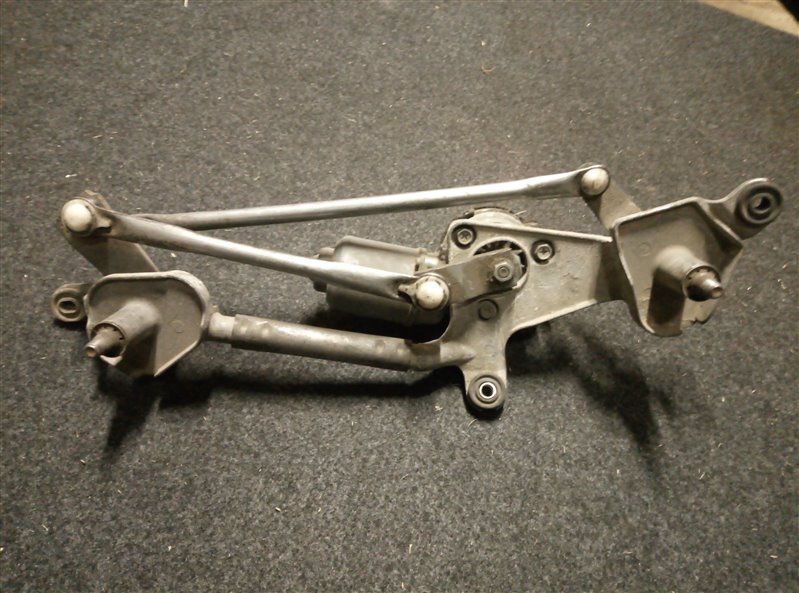

Симметричная трапеция стеклоочистителя

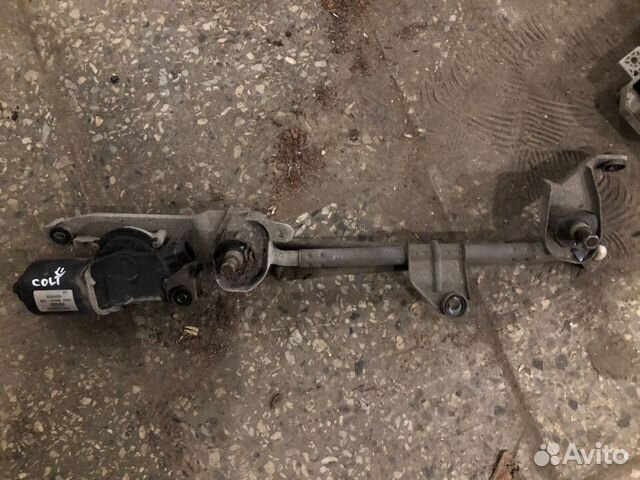

Несимметричная трапеция стеклоочистителя

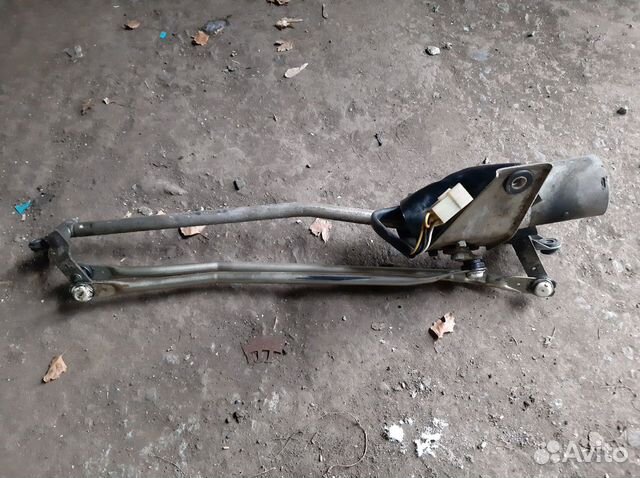

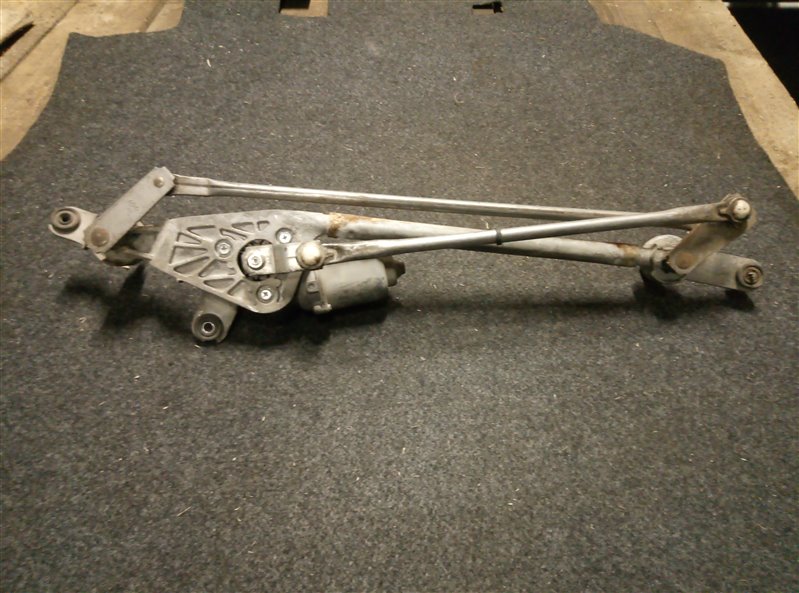

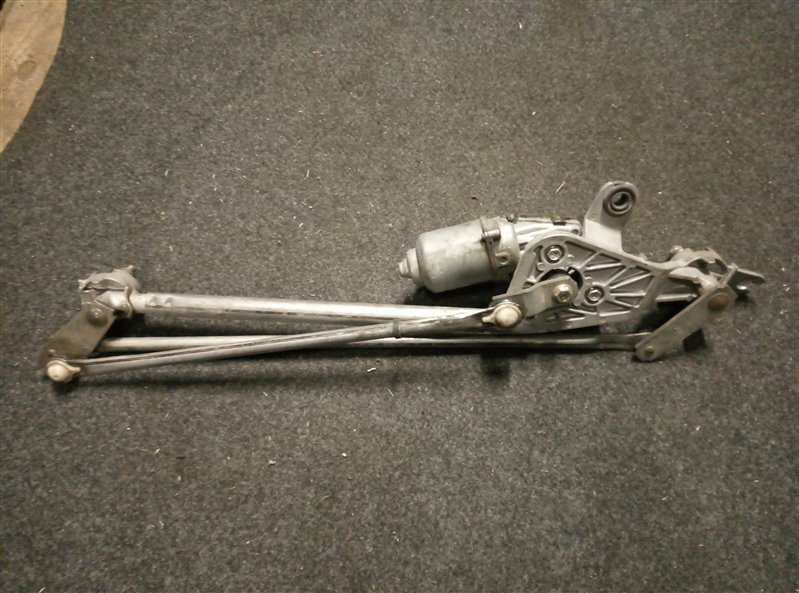

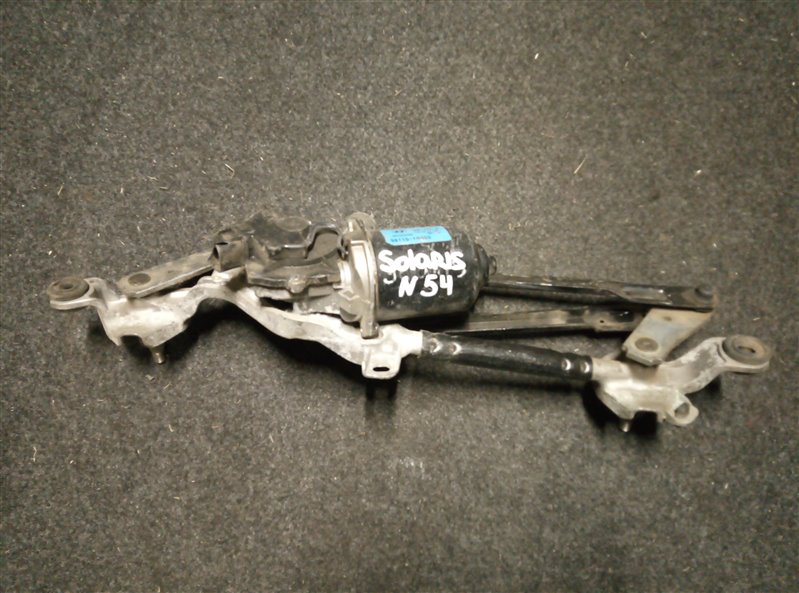

Сегодня наиболее всего распространены ассиметричные трапеции, они имеют довольно простое устройство. В общем случае основу конструкции составляют две шарнирно соединенных тяги, в шарнире между тягами и на конце одной из них установлены поводки — рычаги небольшой длины, жестко связанные с валиками рычагов щеток. Причем средний поводок может устанавливаться непосредственно в шарнирное соединение двух тяг (в этом случае из одной точки выходит две тяги и поводок), либо соединять собой тяги двумя шарнирами, а в средней части нести валик. В обоих случаях поводки расположены перпендикулярно тягам, что обеспечивает их отклонение при возвратно-поступательном движении тяг.

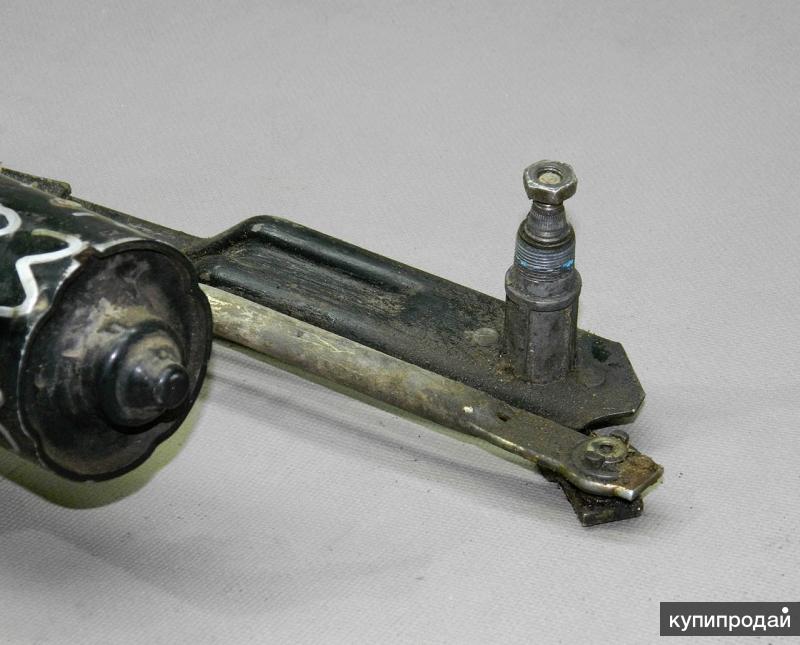

Валики выполнены в виде коротких стальных стержней, на верхней части которого нарезана резьба или предусмотрены шлицы для жесткой посадки рычагов щеток стеклоочистителей. Обычно валики располагаются в подшипниках скольжения, которые, в свою очередь, удерживаются кронштейнами с отверстиями под крепеж. Свободным концом второй тяги трапеция присоединяется к редуктору электромотора, который имеет простейшую конструкцию — в виде кривошипа, непосредственно расположенного на валу двигателя, или установленного на шестерне понижающей червячной передачи. Электродвигатель и редуктор собраны в единый блок, в котором также может располагаться концевой выключатель, обеспечивающий остановку щеток в определенном положении при выключении стеклоочистителя.

Тяги, поводки, валики и кронштейны механизма изготавливаются штамповкой из листовой стали либо гнутьем трубчатых заготовок, которые имеют высокую жесткость на изгиб. Шарниры выполняются на основе заклепок или пистонов, в местах шарнирных соединений устанавливаются пластиковые втулки и защитные колпачки, также может предусматриваться дополнительная смазка. Отверстия для шарниров в поводках зачастую выполняются овальными для обеспечения необходимой траектории движения щеток.

Работает привод стеклоочистителя следующим образом. При включении стеклоочистителя кривошип преобразует вращательное движение вала электродвигателя в возвратно-поступательное движение тяг трапеции, они отклоняются от своего среднего положения вправо и влево, и через поводки заставляют на некоторый угол проворачиваться валики — все это приводит к характерным колебаниям рычагов и расположенных на них щеток.

Аналогично устроены трапеции трехщеточных стеклоочистителей, в них только добавляется третья тяга с поводком, работа такой системы ничем не отличается от только что описанной.

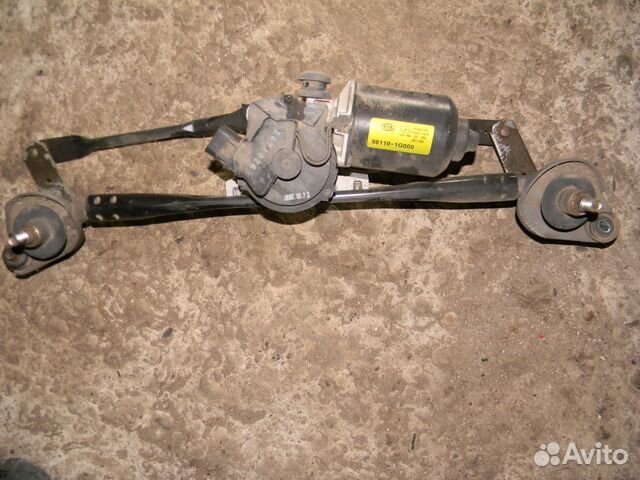

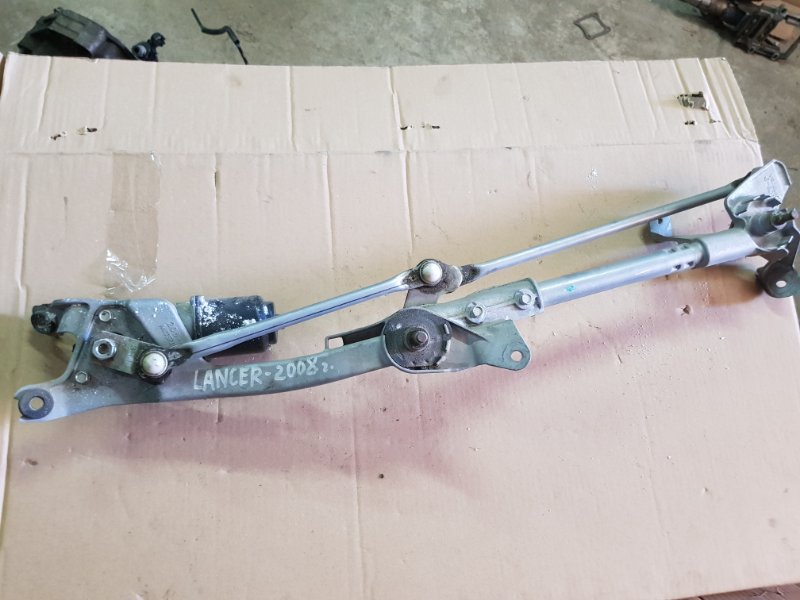

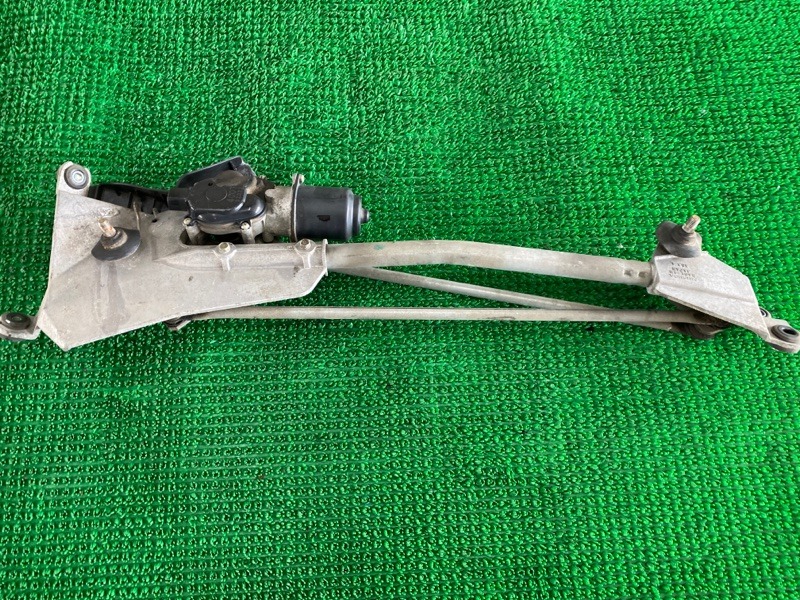

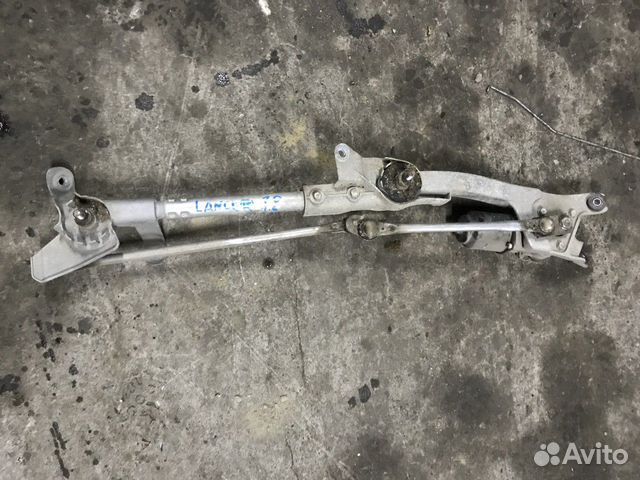

Симметричные трапеции также представляют собой систему двух шарнирно соединенных тяг и поводков, однако поводки расположены на противоположных концах тяг, а в шарнире между тягами устанавливается дополнительный поводок или рычаг для соединения с редуктором электромотора. Для повышения жесткости и упрощения монтажа в такую трапецию может вводиться кронштейн — труба, соединяющая поводки щеток, в центральной части которой может располагаться площадка для монтажа электродвигателя с редуктором. Такая система не требует отдельного крепления поводков или валиков, что повышает ее удобство и надежность по сравнению с трапециями других типов.

Трапеции стеклоочистителей могут располагаться под или над ветровым стеклом в специальной нише (отсеке), образованной кузовными деталями. кронштейны с валиками рычагов щеток посредством двух или трех винтов (либо болтов) монтируются на кузов (заподлицо), а выводы валиков обычно уплотняются резиновыми кольцами или защитными колпачками/крышками.

Электродвигатель с редуктором монтируется непосредственно на кузовную деталь или на кронштейн, идущий в комплекте с трапецией. Аналогично устанавливаются однощеточные стеклоочистители стекла двери задка.

Трапеция трехщеточного стеклоочистителя


Как правильно выбрать и заменить трапецию стеклоочистителя

В процессе эксплуатации стеклоочистителя детали его трапеции изнашиваются, деформируются или разрушаются — в результате весь механизм перестает нормально выполнять свои функции. О неисправности трапеции свидетельствует затрудненное движение щеток, периодические их остановки и рассинхронизация движения, также все это может сопровождаться повышенным шумом. Для выявления неисправности необходимо проверить трапецию, и, если устранить поломку нельзя — выполнить замену механизма.

На замену следует брать только те трапеции, что предназначены специального для данного автомобиля — только так можно гарантировать, что стеклоочиститель можно нормально установить и он будет надежно работать. В ряде случаев допустимо применение аналогов, однако даже на автомобилях одной модели разных годов выпуска механизмы могут отличаться креплением и конструкцией отдельных деталей (что связано с изменением конструкции кузова, расположения стекла и т.д.).

Замена трапеции должна выполняться в соответствии с инструкцией по ремонту транспортного средства. Обычно для демонтажа всего механизма достаточно снять рычаги щеток, затем вывернуть крепеж кронштейнов валиков или общего кронштейна, и вынуть трапецию в сборе с двигателем и редуктором. В некоторых автомобилях трапеция и электродвигатель снимаются по отдельности, причем доступ к их крепежу осуществляется с разных сторон ниши под ветровым стеклом. Установка нового механизма выполняется в обратном порядке, при этом может потребоваться выполнить смазку некоторых деталей. Выполняя монтаж, необходимо следить за правильностью расположения тяг, поводков и иных деталей трапеции, в противном случае может нарушиться работа механизма. Если трапеция была подобрана и установлена верно, стеклоочиститель будет надежно работать, поддерживая чистоту и прозрачность стекол в любых условиях.

Другие статьи

#Стойка стабилизатора Nissan

Стойка стабилизатора Nissan: основа поперечной устойчивости «японцев»

22.06.2022 | Статьи о запасных частях

Ходовая часть многих японских автомобилей Nissan оснащается стабилизатором поперечной устойчивости раздельного типа, соединенным с деталями подвески двумя отдельными стойками (тягами). Все о стойках стабилизатора Nissan, их типах и конструкции, а также о подборе и ремонте — читайте в данной статье.

#Ремень приводной клиновой

Ремень приводной клиновой: надежный привод агрегатов и оборудования

15.06.2022 | Статьи о запасных частях

Для привода агрегатов двигателя и в трансмиссиях различного оборудования широко применяются передачи на основе резиновых клиновых ремней. Все о приводных клиновых ремнях, их существующих типах, особенностях конструкции и характеристиках, а также о правильном выборе и замене ремней — читайте в статье.

Барабан тормозной ГАЗ: управляемость и безопасность горьковских автомобилей

08.06.2022 | Статьи о запасных частях

Тормозные системы большинства ранних и актуальных моделей автомобилей ГАЗ оснащаются колесными механизмами барабанного типа. Все о тормозных барабанах ГАЗ, их существующих типах, конструктивных особенностях и характеристиках, а также о выборе, замене и обслуживании данных деталей — читайте в статье.

#Палец поршневой

Палец поршневой: прочная связь поршня и шатуна

02.02.2022 | Статьи о запасных частях

В любом поршневом двигателе внутреннего сгорания присутствует деталь, соединяющая поршень с верхней головкой шатуна — поршневой палец. Все о поршневых пальцах, их конструктивных особенностях и способах установки, а также о верном подборе и замене пальцев различных типов подробно рассказано в статье.

Вернуться к списку статей

Рулевая трапеция — Общая информация, как устроена

Рассмотрим, становящийся архаичным, вид рулевого управления под названием рулевая трапеция. Это наиболее ранний тип рулевого управления. В те годы, когда ещё не были изобретены рулевые рейки это был единственный вариант рулевого управления.

Рулевая трапеция представляет собой систему рычагов, соединяющих рулевой вал (вал рулевого редуктора) с поворотными кулаками.

Ключевыми элементами рулевой трапеции являются рулевые тяги и рулевые наконечники. Вспомогательными элементами являются рулевые сошки, рулевые маятники, рулевые демпферы.

Рассмотрим конкретные примеры рулевых трапеций.

Рулевая трапеция Nissan Terrano WD21 правый руль. Рис.1

При повороте руля происходит поворот входного вала рулевого редуктора-гидроусилителя. В ответ на поворот входного вала происходит поворот выходного вала к которому прикреплена рулевая сошка. Она, в свою очередь, соединена со средней тягой, второй конец которой подвешен на рулевом маятнике, благодаря чему, средняя тяга может совершать колебательные движения по поперечной оси автомобиля. К концам средней тяги прикреплены рулевые тяги, которые вторым своим концом прикреплены к поворотным кулакам.

Особенности:

  • Рулевая сошка — практически никогда не ломается, так как не имеет шарового шарнира.
  • Рулевой маятник — при своевременной замене пластиковых втулок не требует замены в виде всего узла.
  • Средняя тяга — поставляется в виде неразборного узла.
  • Рулевые наконечники имеют отличия по расположению (наружный/внутренний, левый/правый). Так же отличаются диаметром конуса: с 1986,08 по 1993,01 — 13,5мм, после 1993,01-14,5мм.

Рулевая трапеция MMC Pajero V24W правый руль. Рис.2

При повороте руля происходит поворот входного вала рулевого редуктора-гидроусилителя. В ответ на поворот входного вала происходит поворот выходного вала к которому прикреплена рулевая сошка. Она, в свою очередь, соединена со средней тягой, второй конец которой подвешен на рулевом маятнике, благодаря чему, средняя тяга может совершать колебательные движения по поперечной оси автомобиля. К концам средней тяги прикреплены рулевые тяги, которые вторым своим концом прикреплены к поворотным кулакам.

Особенности:

  • Рулевая сошка — имеет шаровый шарнир, поэтому при износе заменяется новой.
  • Рулевой маятник — при износе меняется целиком.
  • Средняя тяга — практически никогда не ломается, так как не имеет шаровых шарниров.
  • Рулевые наконечники имеют отличия по расположению (наружный/внутренний).
  • Рулевой демпфер — устанавливался опционально.

Рулевая трапеция Suzuki Escudo TD01W правый руль. Рис.3

При повороте руля происходит поворот входного вала рулевого редуктора-гидроусилителя. В ответ на поворот входного вала происходит поворот выходного вала к которому прикреплена рулевая сошка. Она, в свою очередь, соединена со средней тягой, второй конец которой подвешен на рулевом маятнике, благодаря чему, средняя тяга может совершать колебательные движения по поперечной оси автомобиля. К концам средней тяги прикреплены рулевые тяги, которые вторым своим концом прикреплены к поворотным кулакам.

Особенности:

  • Рулевая сошка — практически никогда не ломается, так как не имеет шарового шарнира.
  • Рулевой маятник — при своевременной замене пластиковой втулки не требует замены в виде всего узла.
  • Средняя тяга — поставляется в виде неразборного узла.
  • Рулевые наконечники имеют отличия по расположению (наружный/внутренний).

Рулевая трапеция Nissan Patrol Y61 левый руль. Рис.4

При повороте руля происходит поворот входного вала рулевого редуктора-гидроусилителя. В ответ на поворот входного вала происходит поворот выходного вала к которому прикреплена рулевая сошка. Она, в свою очередь, соединена с передней тягой (перед передним мостом), второй конец которой соединен с поворотным кулаком, благодаря чему, средняя тяга может совершать колебательные движения по поперечной оси автомобиля. Между правым и левым поворотными кулаками сзади моста закреплена задняя рулевая тяга.

Особенности:

  • Рулевая сошка — практически никогда не ломается, так как не имеет шарового шарнира.
  • Рулевой маятник — отсутствует, его роль выполняет правый поворотный кулак.
  • Передняя тяга — поставляется в виде неразборного узла. Имеются отличия в ухе крепления рулевого демпфера (штырь, либо шаровое соединение).
  • Рулевые наконечники имеют отличия по расположению (левый и правый).
  • Рулевой демпфер имеет отличия по крепежам (штыри, либо шаровые шарниры).

Рулевая трапеция Toyota Land Cruiser HDJ80 левый руль. Рис.5

При повороте руля происходит поворот входного вала рулевого редуктора-гидроусилителя. В ответ на поворот входного вала происходит поворот выходного вала к которому прикреплена рулевая сошка. Она, в свою очередь, соединена с передней тягой (перед передним мостом), второй конец которой соединен с шкворневым рычагом, благодаря чему, средняя тяга может совершать колебательные движения по поперечной оси автомобиля. Между правым и левым шкворневыми рычагами сзади моста закреплена задняя рулевая тяга.

Особенности:

  • Рулевая сошка — практически никогда не ломается, так как не имеет шарового шарнира.
  • Рулевой маятник — отсутствует, его роль выполняет правый шкворневой рычаг.
  • Передняя тяга — имеет сменные наконечники. Имеются отличия в ухе крепления рулевого демпфера (штырь, либо шаровое соединение).
  • Рулевые наконечники имеют отличия по расположению (передние/задние, левые и правые).
  • Рулевой демпфер имеет отличия по крепежам (штыри, либо шаровые шарниры).

Рулевая трапеция Nissan Vanette C22 правый руль. Рис.6

При повороте руля происходит поворот входного вала рулевого редуктора-гидроусилителя. В ответ на поворот входного вала происходит поворот выходного вала к которому прикреплена рулевая сошка. Она, в свою очередь, соединена с продольной тягой (от сошки до правого маятника). Второе плечо маятника соединено со средней тягой. Второй коней средней тяги соединен с левым маятником, благодаря чему, средняя тяга может совершать колебательные движения по поперечной оси автомобиля. К концам средней тяги прикреплены рулевые тяги, которые вторым своим концом прикреплены к поворотным кулакам.

Особенности:

  • Так как рулевой вал расположен спереди передней оси автомобиля в конструкцию рулевой трапеции добавлена продольная рулевая тяга и второй маятник.
  • Рулевые маятники — при своевременной замене пластиковых втулок не требуют замены в виде всего узла.
  • Средняя тяга — поставляется в виде неразборного узла.
  • Рулевые наконечники имеют отличия по расположению (наружный/внутренний).

Рулевая трапеция

Рулевая трапеция — наряду с рулевой рейкой один из двух наиболее распространенных механизмов передачи усилия на управляемую ось автомобиля. Чаще встречается в конструкции заднеприводных автомобилей.

Ходовая часть

Рулевое управление автомобиля состоит из двух основных элементов: рулевого механизма и рулевого привода. В некоторых моделях автомобилей конструкцией предусмотрен еще и гидро- или электроусилитель руля.

Рулевое управление первых автомобилей не имело рулевого колеса и направление движения водитель изменял при помощи рычагов с рукоятками и поводков. Рулевая колонка представляла собой полукольцо с двумя закрепленными на нем рукоятками. В дальнейшем полукольцо просто-напросто замкнули, получив прототип современного  руля, а рычаги убрали.

Интересно, что рулевая трапеция появилась  до изобретения руля и применялась еще на самых первых автомобилях с паровым двигателем для поворота колес. Пример этому первый автомобиль, на паровом ходу изобретенный  в 1880 году французским инженером  А. Болле. Кстати свое детище Амедей Болле — старший создал в провинции Сартэ, в городке Ле Ман, который известен сегодня всему миру своей автомобильной гоночной трассой.

Конструкция рулевой трапеции заметно изменилась с появлением независимой подвески колес. Так поперечную тягу пришлось расчленить и снабдить ее дополнительными шаровыми шарнирами.  В дальнейшем по – мере развития автомобилей появился рулевой редуктор с червячной передачей и маятниковый рычаг, которые и  сегодня применяется на современных автомобилях.

Современная конструкция рулевой трапеции

Рулевая трапеция в современном виде состоит из рулевого привода в виде механизма редуктора червячного типа, рулевой сошки, левой и правой боковых рулевых тяг, средней тяги, маятникового рычага и левого и правого поворотных кулаков.

На конце каждой рулевой тяги имеется шарнир, позволяющий подвижным деталям рулевого привода свободно поворачиваться относительно кузова и друг друга в разных плоскостях.

Рулевой механизм в конструкции рулевого управления необходим для увеличения усилия, прилагаемого водителем к рулю  и передачи его на рулевой привод (рулевую трапецию).

Задача же рулевого привода передать это усилие на ведущие колеса автомобиля путем поворота их в левую или правую сторону в зависимости от действия  водителя.

Схема работы рулевой трапеции

При повороте водителем рулевого колеса в ту или другую сторону, движение руля передается через рулевой вал на червячный механизм рулевого редуктора, где за счет проворота червяка приходит в движение ролик, соединенный валом с рулевой сошкой. Сошка в свою очередь соединена с средней и левой боковой тягой через шаровые соединения.  Одновременно с этим средняя тяга вторым концом соединена с маятниковым рычагом и через него и с правой боковой тягой. Левая и правая боковые тяги соединены с колесными поворотными кулаками, которые поворачивают в правую или левую сторону, в зависимости от команды руля.

При передаче усилия руля на рулевой привод , последний  должен повернуть управляемые колеса на определенный угол. Здесь должно обязательно соблюдаться одно условие, поворот колес должен  осуществляться на неодинаковые углы. Это условие просто конструктивно необходимо, иначе если оба колеса будут поворачивать на одинаковую величину, то внутреннее колесо будет идти юзом по дороге, что снизит эффективность рулевого управления.

Помимо этого, колесо сразу начнет нагреваться, пример тому черный след от резины колеса при торможении, так как оно перестает вращаться, а просто скользит по дороге. Это в свою очередь вызвало бы быстрый износ резины и подшипников ступиц от чрезмерного нагрева.

Подобный вопрос решается с помощью поворота внутреннего колеса на больший угол, относительно угла поворота наружного колеса.  При выполнении поворота каждое колесо проходит свою траекторию, двигаясь по разным радиусам  и поэтому то и нужен внутреннему колесу больший угол поворота.

Это соотношение выполняется с помощью конструкции рулевой трапеции, включающей в себя поворотные рычаги и шарнирные рулевые тяги. Именно подбором угла наклона рулевых рычагов, их длины и длины поперечной тяги удается добиться необходимого соотношения углов поворота колес.

Боковые тяги в рулевой трапеции состоят из двух рулевых наконечников — короткого и длинного, соединенных в одно целое при помощи соединительной муфты. Длинный наконечник имеет левую резьбу, что дает возможность выполнить при необходимости корректировку  такого параметра, как схождение колес.

Схождение необходимо выставлять во всех случаях вмешательства в рулевую трапецию, или же после установки новой трапеции во время ремонта. Проверять этот параметр необходимо и в случае удара машины, о какое либо препятствие  элементами передней подвески. Исключение составляет замена порванного пыльника, когда производится лишь выпрессовка рулевого пальца, что не отражается на величине сходимости колес.

Неисправности рулевой трапеции

Посторонние стуки, а также увеличенный люфт рулевого колеса могут быть следствием ослабления картеру рулевого редуктора к лонжерону, кронштейна маятникового рычага или рулевой сошки, предельного износа шарниров рулевых тяг, ослабление затяжки втулок маятникового рычага или их износа, сбой регулировки зацепления пары «червяк – ролик».

Для устранения найденных неисправностей необходимо выполнить либо регулировку соединения в редукторе, либо заменить изношенные детали. Обычно, при обнаружении люфтов в рулевых тягах более чем в двух соединениях, заменяют все тяги рулевой трапеции для поднятия их общего ресурса.

Когда наблюдается тяжелое вращение руля, то возможно помимо неисправности рулевого редуктора или снижения давления в шинах, нарушение углов установки передних колес.

Наиболее часто преждевременный выход из строя  шарнирных соединений в рулевой трапеции связан с нарушением целостности защитных чехлов рулевых пальцев. Поэтому при выполнении диагностики рулевого управления целостности защитных чехлов уделяется первостепенное внимание. Также необходимо проверить все шплинтовые соединения на рулевых тягах трапеции, механические повреждения или деформации тяг.

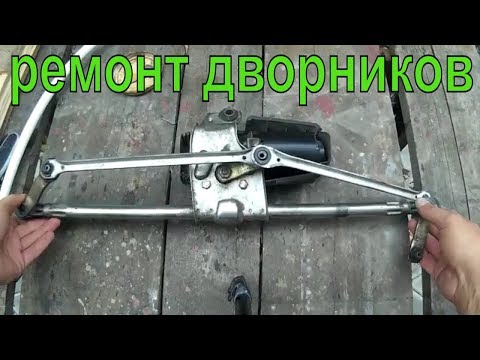

Трапеция стеклоочистителя – как осуществить ремонт и замену? + видео » АвтоНоватор

Трапеция стеклоочистителя является важнейшим элементом для стекол нашего авто. И так как осадки часто непредсказуемы, и подгадать сухую погоду очень непросто, этот узел должен быть всегда исправен.

Стеклоочистители – забота о чистоте

Сегодня личным транспортом никого не удивишь, и комплектация современных моделей направлена на обеспечение должной безопасности участников дорожного движения. Одними из основных элементов, отвечающих за наше спокойное передвижение, являются стеклоочистители авто. Именно они обеспечивают чистоту лобового и заднего стекла во время осадков, удаляют капли влаги, грязь, следы от насекомых и прочий мусор.

А разве можем мы реально оценить ситуацию на дороге, когда стекло недостаточно очищено, все в разводах, и нам постоянно приходится напрягать зрение? Из этого следует, что качественная работа дворников имеет непосредственное влияние еще и на наше здоровье. Но сейчас нас интересует не узел в целом. Мы поговорим о трапеции. Именно она отвечает за преобразование вращательного импульса мотора в поступательное движение щеток стеклоочистителей.

Когда понадобится новая трапеция?

При малейшей поломке трапеции нарушается корректная работа дворников. Чаще всего, производится установка новой детали. Однако в некоторых случаях можно ограничиться приобретением ремкомплекта трапеции стеклоочистителя и заменой отдельных ее элементов. Итак, на что стоит обратить пристальное внимание?

Самый первый признак поломки – ослабление давления в системе, то есть дворник не справляется с потоком воды, снега. Также может возникнуть шум во время работы, затруднен обратный ход стеклоочистителя – вы видите напряжение, с которым щетка перемещается по стеклу. Кроме того, увеличивается люфт. В результате стекло недостаточно чистое, появляются разводы, это все негативно отражается на видимости, а значит, и на нашей безопасности.

Причиной поломки часто является износ деталей, ведь в основном они делаются из пластика, иногда недостаточно качественного. Выйти из строя трапеция может и в результате механического повреждения, допустим, во время ДТП.

Очень важно правильно подобрать новую трапецию. Внешне они могут быть одинаковыми, при этом различаются по способу крепления. Например, автомобили ВАЗ имеют два варианта трапеции – старого и нового образца. В одном случае она фиксируется посредством 2 шпилек, во втором – 4. Кроме того, различными являются и размеры поводков стеклоочистителей, а также разъемы подключения к электромотору.

Замена – подробно и в деталях

Конечно, при первой же неисправности можно отправиться в сервисный центр, где специалисты за считанные минуты выполнят ремонт дворников. Однако такой вариант потребует лишних материальных затрат, а учитывая, что замена трапеции стеклоочистителя – процесс не столь трудоемкий, можно решить подобную проблему и самостоятельно. Начнем с того, как поменять весь механизм.

Сначала следует демонтировать старую деталь, кстати, этого не избежать и во время ремонта. Для этого нам понадобится ключ на 12. Откручиваем гайки, фиксирующие дворники, и снимаем их. Будьте аккуратны, так как пружина достаточно упруга, и могут возникнуть некоторые трудности с демонтажем. Чтобы облегчить процесс, предварительно отогните поводки. Далее откручиваем саморезы крестовой отверткой и вынимаем пластиковую часть. Поддев ножом, вытаскиваем заглушки и снимаем оставшиеся крепежные элементы.

Чтобы добраться непосредственно до трапеции, следует извлечь и пластиковые части кожуха. Сама же деталь крепится к электрическому мотору. Далее откручиваем гайки и винт, посредством которых к кронштейну кузова фиксируется трапеция стеклоочистителя и электродвигатель. Не забудьте обесточить разъемы питания во время такого ремонта. Демонтируем электромотор, снимаем все крепления трапеции и вытаскиваем ее.

Новая деталь попадает к нам в руки в разобранном состоянии, поэтому перед установкой ее следует собрать. Итак, крепление осуществляется тремя болтовыми соединениями. Первый элемент вставляется в ушко возле резинового кожуха. Учтите, придется приложить некоторые усилия, только не стоит сразу фиксировать его болтом. Далее надевается оставшаяся часть узла, при этом обязательно отрегулируйте ее положение.

Если достаточно ремонта …

Если причиной неисправности послужила, например, изношенная втулка, то можно ограничиться ремонтом трапеции стеклоочистителя. Открутив поводки дворников, осторожно демонтируем их. Будьте предельно аккуратны и избегайте резких движений во время ремонта, так как очень легко повредить лакокрасочное покрытие кромки капота.

Затем снимается жабо и стопорные кольца, после чего трапеция стеклоочистителя достаточно легко вытаскивается. Ремкомплект имеет все необходимое, что может подлежать замене, поэтому вам нужно просто воспользоваться им. В некоторых случаях новые втулки необходимо рассверлить (если нет ремкомплекта на вашу модель автомобиля). Обязательно регулярно охлаждайте сверло, иначе под воздействием высоких температур втулка деформируется. Затем разбираем старый механизм.
