12 января 2018 Автор: Мария Попова

Недостаток или неправильное распределение света снижает производительность труда, вызывает утомление глаз, провоцирует заболевания зрения, повышает уровень травматизма. Чтобы создать подходящие условия для персонала, необходимо выполнить требования к освещению помещений и рабочих мест. Рассмотрим некоторые нормативы из ГОСТ, СНиП, СанПиН, СП, отраслевых актов и других специализированных документов.

На рабочих объектах любого назначения используются три вида освещения — естественное, искусственное (электрическое) и совмещенное (комбинация солнечного и электрического света). Для каждого вида предусмотрены нормативы.

Требования к естественному освещению рабочих мест

Солнечный свет превосходит искусственный по всем параметрам — его спектр, индекс цветопередачи, цветовая температура и другие характеристики оптимальны для зрения человека. Кроме того, наличие естественного света дает экономию электричества, что важно для хозяйственной деятельности. В зависимости от расположения световых проемов в стенах или потолке естественное освещение бывает боковым, верхним и комбинированным. На интенсивность освещенности влияет сезон, время суток и облачность. На долю естественного светового потока влияет размер окон, чистота стекол, внешние преграды (соседние здания, деревья), отделка поверхностей помещения.

Нормативное соответствие оценивается с помощью коэффициента естественного освещения — он указывает, во сколько раз внутренний уровень освещенности меньше уличного. Для средней полосы России минимальное значение коэффициента — 2,5%, для Севера — 2,9% (проверяются самые дальние от окон места). Значения коэффициента повышаются путем окраски поверхностей в белые тона. Также нужно регулярно мыть стекла, так как при загрязнениях теряется до 50% светового потока.
Естественный свет — обязательное условие для помещений, в которых постоянно находятся люди. Работа в пространстве без окон (цокольные этажи, помещения с особыми требованиями к технологическому процессу) допускается, но тогда нужно оборудовать комнаты отдыха с доминирующим солнечным светом.
В любом случае только естественное освещение рабочих мест не возможно — графики предполагают работу утром, вечером, часто ночью, тем самым возникает потребность в применении искусственного освещения.

Требования к искусственному освещению рабочих мест

По конструктивным особенностям рабочее освещение делится на общее (равномерное, локализованное) и комбинированное. При выборе учитывается характер зрительных работ, которые классифицируются по разрядам. Для каждого из восьми разрядов определены размеры предметов различения. Например, I-ый предполагает работу с мелкими объектами до 0,15 мм, а VIII-ый — общий надзор за производством. Согласно требованиям к освещению рабочих мест, для объектов VI–VIII разрядов допускается использовать только равномерный рабочий свет, для остальных необходимо освещение локализованного или комбинированного типа.
Равномерное общее освещение актуально для участков без постоянного присутствия персонала. Основные требования: равномерное расположение светильников, большая высота установки для минимизации слепящего эффекта, наличие антибликовых элементов, частичное падение света на потолочную поверхность и верхние зоны стен.

Локализованное общее освещение повышает интенсивность света, так как лампы приближены к рабочим местам. Эти осветительные системы актуальны там, где требуются работы средней и малой точности (IV и V разряды). Требования к искусственному освещению рабочего места включают отсутствие бликов. Решить задачу помогают светильники с рефлекторами, отражающими свет в нужном направлении.
Комбинированное освещение включает в себя общие и местные светильники, которые усиливают освещенность рабочей зоны. Дополнительная локальная подсветка обязательна при характере зрительных работ от наивысшей до высокой точности (I–III разряды). При комбинации местных и общих светильников минимальная нормативная доля последних — 10% (при наличии окон). Одно лишь местное освещение запрещено, так как создает тени и утомляет глаза.

Требования к освещению рабочих мест производственных помещений

Нормативные характеристики освещения зависят от сферы деятельности предприятия — варьируется средняя освещенность, коэффициент пульсации, индекс цветопередачи, цветовая температура.

• Допустимая средняя освещенность имеет разброс от 20 до 5000 лк. Например, на рабочих местах с постоянным пребыванием персонала этот показатель должен составлять минимум 200 лк.
• Оптимальная равномерность освещенности — 0,4 в зоне непосредственного окружения (50 см от поля зрения) и 0,1  – на периферии. При этом освещенность в периферийной зоне не должна превышать 1/3 от уровня освещенности в области непосредственного окружения.
• Уровень блескости должен стремиться к нулю. Для этого необходимо правильно расположить светильники относительно рабочей поверхности. Также для снижения слепящего эффекта можно ограничить яркость света, подобрав светотехнику с оптимальным защитным углом отражателей или экранирующих решеток.
• Максимальный коэффициент пульсации — 10%, особенно в помещениях с опасностью прикосновения к вращающимся или вибрирующим механизмам. В этом плане оптимальное оборудование – светодиодные светильники. У них практически нет стробоскопического эффекта, коэффициент пульсации не превышает 5%.
• Индекс цветопередачи
  — от 20 до 90 Ra (чем выше, тем лучше). Здесь также выигрывают LED-светильники, их спектр максимально приближен к эталонному солнечному свету (индекс цветопередачи от 70 Ra).

Требования к освещению рабочих мест производственных помещений указаны в ГОСТ 55710-2013. При разработке проекта учитываются электротехнические, гигиенические, экологические и другие нормативы. В общей сложности придется проанализировать десятки документов, поэтому оптимальный вариант — заказать проектирование специалистам с лицензией и опытом работы.


Вверх

Основные требования по освещению производственных помещений

Правильное освещение производственных помещений обеспечивает комфорт для сотрудников предприятия и влияет на повышение качества выпускаемой продукции. При грамотном размещении световых проемов в наружных стенах и внутренних светильников создаются подходящие условия для эффективного производства, ориентирования на местности и выполнения различных по сложности и точности задач сотрудниками. Чтобы избежать возникновения травмоопасных ситуаций, предоставить возможность длительной концентрации персонала на рабочих операциях без ущерба для зрения и минимизации брака, важно учесть требования к организации производственного освещения.

Системы освещения на производстве

Основываясь на природе источника света, освещение производственных помещений можно разделить на:

1. Естественное – на основе солнечных лучей, проникающих в помещение через окна.
2. Искусственное – создается осветительными приборами, размещенными в верхней и боковой общих зонах, на локальных рабочих местах.
3. Комбинированное – совмещает естественное и искусственное освещение.

Естественное освещение

Наиболее благоприятным для людей является естественное освещение на основе солнечных лучей. При таком свете глаза устают меньше, в силу биологической приспособленности организма. Реализуется посредством установки прозрачных конструкций в кровле и стенах.

В цехах шириной менее 12 метров допускается боковое естественное освещение с одной стороны. При ширине от 12 до 24 метров необходимо использовать двухстороннее. При ширине цеха более 24 метров обустраивается комбинированное естественное освещение. Допускается организация специальных производственных помещений, в которых естественное освещение не предусмотрено.

Искусственное освещение

Для создания благоприятных условий работы при наступлении темноты в производственном помещении организуется искусственное освещение. Исходя из метода установки светильники делятся на потолочные, настенные, напольные, торцевые, подвесные, встраиваемые. Используются различные осветительные приборы:

• лампы накаливания;
• люминесцентные лампы;
• светодиодные светильники.

Обычные электрические лампочки компактны и просты в применении, но слишком энергозатратны. Они искажают восприятие цветов, сильно нагреваются, служат недолго. Время службы люминесцентных ламп выше. Они обеспечивают рассеянный свет с различными световыми оттенками и увеличенной светоотдачей. К недостаткам можно отнести невысокую мощность, содержание ртути, эффект мерцания света.

В современных условиях производства отдается предпочтение светодиодным светильникам. Работают дольше, энергозатратность снижена, а излучаемый свет близок к естественному. Выпускаются лампы на светодиодах с повышенной защитой от неблагоприятных факторов производственной среды:

• влаги;
• пыли;
• агрессивных химических сред;
• перепадов температуры.

Комбинированное освещение

Если естественного освещения недостаточно, устанавливаются дополнительные осветительных приборы. Это позволяет повысить уровень освещенности, избежать нежелательного отбрасывания теней. Используется вечером и ночью.

Виды производственного освещения

Электрическое освещение помещений, предназначенных для производства, делится на четыре вида:

1. Рабочее – служит для организации условий труда, требуемых для решения конкретных задач. Предусматривается в рабочих и подсобных пространствах, местах прохода людей, движения транспортных средств. Для эффективного распределения света выделяются отдельные зоны с разной организацией освещения: общей и локальной.

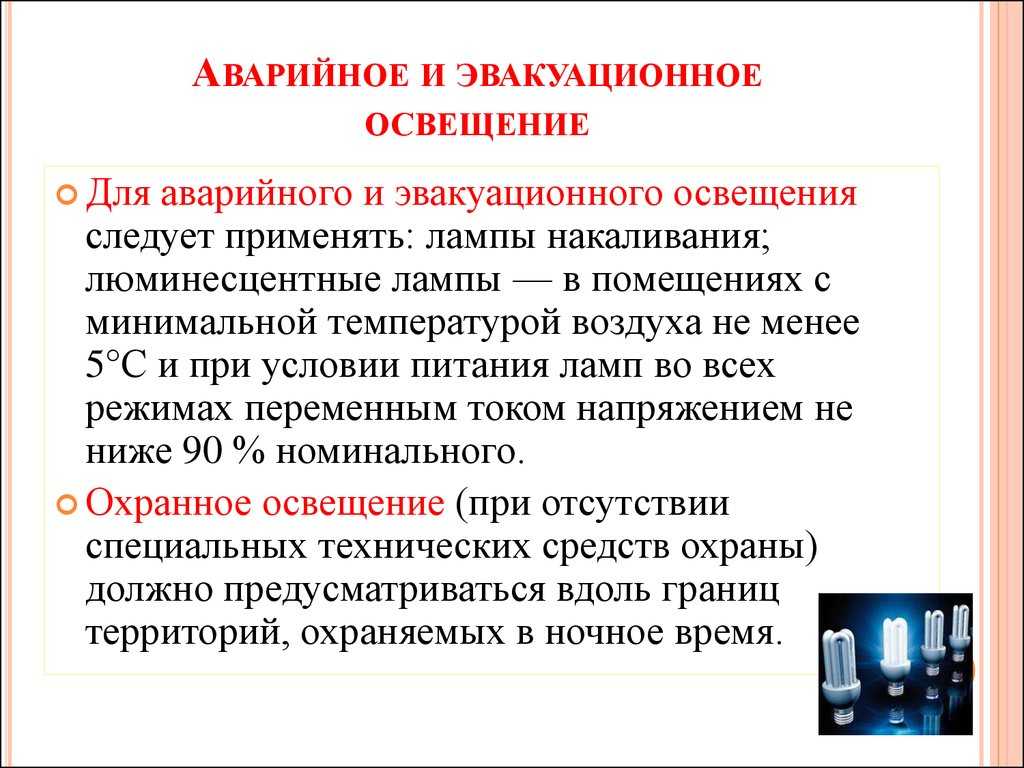

2. Аварийное – подсвечивает дорогу для эвакуации при возникновении чрезвычайных ситуаций, отключении общего света. Имеет вид световых проемов в наружных стенах и дополнительных источников освещения. Размещается на лестницах и в коридорах.
3. Охранное – предназначено для контроля над сохранностью производственных ценностей.
4. Дежурное – применяется в нерабочее время.

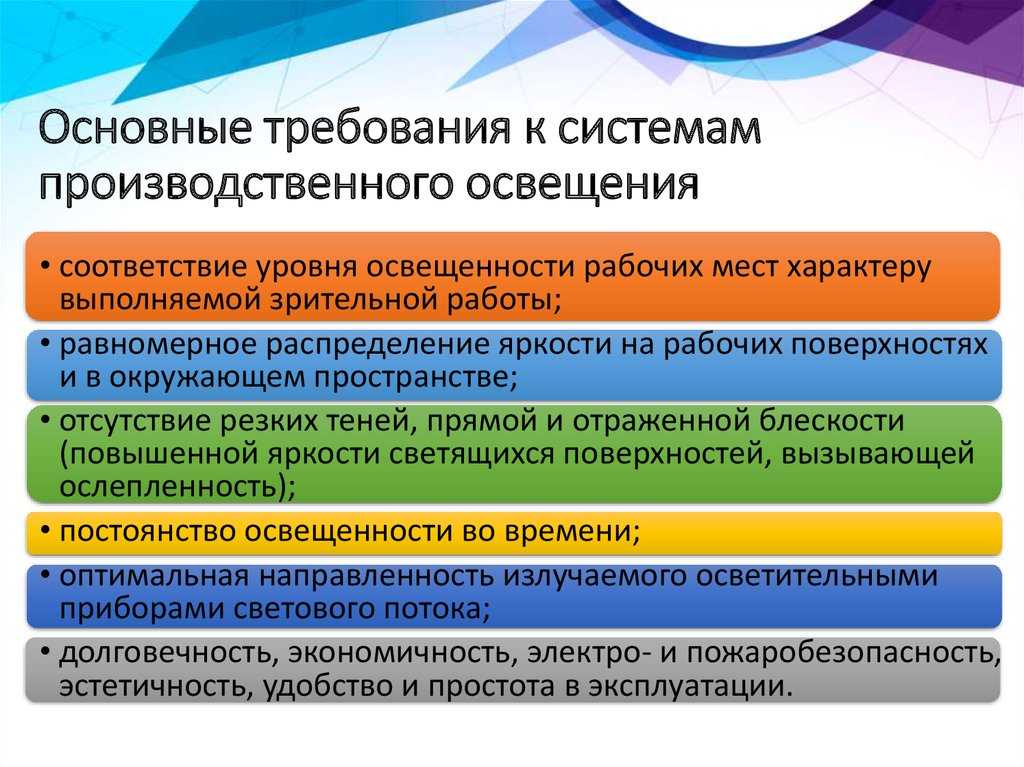

Основные требования к освещению

При организации освещения производственных помещений необходимо учитывать следующие требования:

• равномерное распределение источников света;
• соблюдение соответствия конкретным видам работ;
• стабильное функционирование системы;
• превышение интенсивности общего света над локальным;
• отсутствие резких теней;
• исключение из поля видимости ярких источников света;
• использование непрозрачных отражателей;
• отсутствие ламп накаливания мощностью свыше 100Вт;
• цветовая температура световых приборов находится в рамках от 2400K до 6800K;
• не использовать ультрафиолетовые лампы с длиной волны менее 320 нм.

При соблюдении указанных правил создаются оптимальные условия для работы сотрудников. Снижается риск получения травм и ухудшения зрения. Повышается производительность труда, уменьшается производства брака. Налаживается благоприятный психологический климат в коллективе. Работы проводятся быстро, качественно, безопасно, эффективно.

Аварийное освещение: что требуется и как оно устроено | Консультации

Цели обучения

• Понять, где требуется аварийное освещение в нежилых зданиях, как того требуют нормы и стандарты.
• Узнайте о требованиях к характеристикам аварийного освещения.
• Понять, как реализовано аварийное освещение и какие устройства следует использовать.

Аварийное освещение требуется для освещения территории здания, когда что-то идет не так, например, когда нормальное электроснабжение прерывается из-за отключения электроэнергии, пожара или аварии внутри здания. В большинстве объектов наибольшая часть аварийного освещения освещает проходы и выходы, ведущие из здания — пути эвакуации. Его цель состоит в том, чтобы облегчить эвакуацию объекта, особенно в случае пожара, и уменьшить склонность жильцов к панике в условиях стресса и в темноте.

Поскольку характеристики аварийного освещения напрямую связаны с безопасностью жизни, официальные лица по нормам и правилам, как известно, требуют строгого соблюдения требований при его проектировании и установке. Различные интерпретации требований к аварийному освещению легко могут привести к дорогостоящей задержке размещения. Четкое понимание требований нормативных документов для аварийного освещения и четкое понимание взглядов должностных лиц нормативных документов на любые вопросы, допускающие интерпретацию, помогут избежать дорогостоящих и неприятных сюрпризов на поздних этапах строительства.

Термин «аварийное освещение» часто встречается в кодексах, но нигде не имеет прямого определения. Для целей настоящей статьи под аварийным освещением понимается осветительное оборудование, специально обозначенное как таковое в одном из кодов, за некоторыми исключениями. Определенное освещение, которое должно включаться в аварийных условиях в медицинских учреждениях, но технически не определяется как аварийное освещение, рассматривается отдельно.

Эти коды упоминаются в этой статье:

• Международные строительные нормы и правила (IBC), издание 2015 г.
• NFPA 70: Национальный электротехнический кодекс (NEC), издание 2017 г.
• NFPA 99: Кодекс медицинских учреждений, издание 2015 г.
• NFPA 101: Кодекс безопасности жизнедеятельности, издание 2015 г.
• NFPA 110: Стандарт для систем аварийного и резервного питания, издание 2016 г.
• NFPA 111: Стандарт для аварийных и резервных энергосистем с запасом электроэнергии, издание 2016 г.

Агентства по обеспечению соблюдения кодекса могут принять эти или другие кодексы и могут применять другие редакции. Положения различных кодексов иногда отличаются в отношении схожих наборов требований. Перед началом проектирования проектировщики должны проверить действующие нормы и редакции и проконсультироваться с уполномоченными органами (AHJ) относительно их интерпретации неоднозначных или противоречивых требований.

Освещение аварийного выхода и другое аварийное освещение

Существующие требования к аварийному освещению изложены независимо в IBC и в NFPA 101. Раздел 1008 IBC, Средства освещения выхода, охватывает требования к освещению путей выхода. Он требует выходного освещения почти для всех помещений, за некоторыми исключениями для сельскохозяйственных и животноводческих зданий, жилых единиц в институциональных помещениях и большинства жилых помещений, а также проходов в помещениях для собраний. Выходное освещение должно оставаться активным, когда в здании находятся люди (IBC 1008.2).

При нормальных условиях выходное освещение должно питаться от основного источника электропитания здания. Когда этот источник питания выходит из строя, аварийный источник питания должен освещать определенные области, особенно пути, ведущие к выходам, сами выходы и выходные разряды. IBC допускает ряд вариантов формы системы аварийного электроснабжения. Это может быть местный генератор, система с батарейным питанием или распределенный набор батарей, прикрепленных к отдельным светильникам.

NFPA 101 содержит аналогичный набор требований. Аварийное освещение требуется для эвакуации во всех помещениях, на которые распространяется действие кодекса, за исключением одно- и двухквартирных жилых домов и ночлежных домов. В целом, NFPA 101 описывает требования к аварийному освещению более конкретно, чем IBC.

IBC обычно применяется к новым проектам строительства и реконструкции. Его положения обычно не применяются задним числом к ​​существующим зданиям, за исключением случаев, когда AHJ определяет, что общественная безопасность ставится под угрозу существующими условиями (IBC 102.6). NFPA 101 применяется к существующим зданиям и включает отдельные требования к существующим и новым объектам для каждого типа размещения, к которому он относится.

Для аварийного освещения требования NFPA 101 для новых и существующих объектов практически идентичны, за некоторыми исключениями. Например, некоторым существующим местам отправления культа разрешено работать без аварийного освещения в соответствии с NFPA 101, в то время как для его обеспечения требуются аналогичные новые объекты (NFPA 101 12. 9)..9.2, 13.2.9.3).

Места расположения

NFPA 101 требует аварийного освещения на выходах, на выходах и на выходах. Для этой цели термин «доступ к выходу» обозначает только обозначенные лестницы, коридоры, пандусы, эскалаторы и проходы, ведущие к выходу. «Выходной выход» обозначает аналогичные обозначенные элементы здания, ведущие к общественному проходу. В типовом дизайн-проекте эти компоненты здания определяются архитектором и указываются в планах безопасности жизнедеятельности. Когда эти планы недоступны на ранней стадии процесса проектирования, проектировщик может максимально приблизиться к соответствующему выходному освещению, предусмотрев аварийное освещение в коридорах, на лестницах, у выходов и непосредственно у выходов.

IBC специально требует аварийного освещения в определенных помещениях, не используемых для эвакуации: электрощитовые, пожарные командные пункты, пожарные насосные и генераторные. Для этих областей не указаны специальные эксплуатационные характеристики. Минимальная интерпретация будет заключаться в том, что эти области требуют выходного освещения. Это решение могло бы подойти для хозяйственных помещений, где аварийное освещение обеспечивало бы ориентирование и дополнялось бы переносными фонарями на батарейках. Тем не менее, освещение на уровне выхода, безусловно, было бы недостаточным для центра управления огнем. Консервативный подход к центру управления огнем может состоять в том, чтобы обеспечить достаточное освещение для каждой из обычных и аварийных систем питания, чтобы гарантировать, что отказ одной из этих систем не оставит центр в темноте. Учитывая двусмысленность IBC в отношении аварийного освещения в этих областях, стоит проверить интерпретацию кода AHJ во время проектирования.

Знаки выхода должны располагаться вдоль пути выхода, в дверных проемах, ведущих к пути выхода, и на выходах, чтобы гарантировать, что знак выхода виден с расстояния не более 100 футов или с указанного расстояния видимости знака выхода (IBC 1013. 1 ). Это требование отражено в NFPA 101 (7.10.1.5.1).

NFPA 110 7.3 требует наличия аварийного освещения с батарейным питанием со средней освещенностью на уровне пола 3 fc на генераторных установках и на параллелометре генератора (NFPA 110 7.3). Это требование также есть в NFPA 9.9.

NFPA 99 требует использования аккумуляторного освещения в местах, где используется глубокая седация или общая анестезия, с уровнем освещения, достаточным для прекращения процедур в помещении. Эти аккумуляторные осветительные приборы должны работать не менее 30 минут (NFPA 99 6.3.2.2.11). Эти фонари с батарейным питанием предназначены для того, чтобы хирург, владеющий скальпелем, не остался в полной темноте в случае отключения основного питания во время процедуры, а также для обеспечения минимального освещения для завершения процедуры в случае выхода из строя резервного освещения.

Технически эти светильники не являются аварийными, поскольку для медицинских учреждений не существует системы аварийного электроснабжения. NEC позволяет подключать эти осветительные приборы к критической ветви, а не к ветви безопасности жизнедеятельности.

Характеристики

Общие требования к характеристикам освещения аварийного выхода приведены в IBC 1008.3.4 и 1008.3.5 и в NFPA 101 7.9.2. Требования к освещению в этих двух кодах идентичны. Выходной путь должен быть освещен в среднем на уровне 1 фк, с минимальным уровнем 0,1 фк; отношение максимального уровня освещенности к минимальному должно быть 40:1 или менее. Аварийное освещение должно оставаться включенным не менее 90 минут. Уровни освещенности могут снижаться в среднем до 0,6 фк с минимумом 0,06 фк в конце 90-минутного периода.

NFPA 101 7.9.2.2 требует, чтобы новые системы электропитания аварийного освещения были системами не ниже Типа 10, Класса 1.5, Уровня 1, как определено в NFPA 110. Это требование означает восстановление питания аварийного освещения в течение 10 секунд после потери нормального питания. мощность в течение 1,5 часов для системы с достаточной надежностью для применения, где ее отказ может привести к гибели людей или серьезной травме, как описано в NFPA 110 4. 4.1 и в NFPA 111 4.5.1.

Требования к аварийному освещению лестниц подлежат интерпретации в соответствии с NFPA 101. Раздел 7.9 содержит подробные требования к освещению путей эвакуации, но не содержит каких-либо конкретных требований к лестницам. Раздел 7.8, Освещение путей выхода, требует, чтобы новые лестницы освещались на уровне 10 fc «в условиях использования лестницы». Анализ требований 7.8 показывает, что его требования значительно более строгие, чем требования 7.9, касающиеся аварийного освещения..

Например, 7.9 допускает минимальную освещенность 0,1 фк, а 7.8 требует минимум 1 фк на пути выхода. Таким образом, разумная интерпретация состоит в том, что в разделе 7.8 рассматриваются требования к нормальным условиям, а в разделе 7.9 — требования к аварийному освещению.

Однако некоторые AHJ ввели правило 10-fc для аварийного освещения на лестничных клетках. Объекты, использующие генераторы в качестве аварийного источника питания, не испытывают особых трудностей при выполнении этого требования, поскольку аварийное освещение работает при полном освещении. Тем не менее, объекты, использующие единичное оборудование, потребуют огромных батарей или многочисленных осветительных приборов для поддержания такого уровня освещенности.

Тестирование

Требования к тестированию аварийного освещения приведены в NFPA 101 7.9.3. Лампы и источники питания необходимо периодически проверять, чтобы убедиться, что они продолжают функционировать в соответствии с требованиями правил. Все системы аварийного освещения, независимо от источника их питания, должны ежемесячно проверяться в течение не менее 30 секунд. Для единичного оборудования ежемесячное тестирование обычно состоит из короткой проверки батареи и лампы, осуществляемой с помощью тестового выключателя на светильнике.

Для систем с аккумуляторными батареями и генераторами проверка обычно выполняется путем обесточивания основного источника питания, обслуживающего аварийное освещение, и наблюдения за тем, что лампы горят. Генераторные системы должны проверяться ежемесячно путем включения безобрывного переключателя и работать под нагрузкой не менее 30 минут (NFPA 110 8. 4.2). Испытания аварийного освещения обычно проводятся в сочетании с ежемесячными испытаниями системы резервного питания.

Для согласования с испытаниями аварийного освещения было бы удобно инициировать ежемесячные испытания генератора с переключателя аварийной системы; однако NFPA 110 требует, чтобы переключатель, инициирующий испытание, менялся от одного месяца к другому (8.4.3.1). При наличии нескольких переключателей резерва нормальный источник питания оборудования аварийного освещения должен быть намеренно обесточен для наблюдения за его работой от аварийного источника питания.

Аккумуляторные системы необходимо тестировать в соответствии с рекомендациями их производителя, а не в соответствии с установленным графиком (NFPA 111 8.4.1). Для этих систем может оказаться невозможным координировать периодические испытания аккумуляторной системы с испытаниями аварийного освещения. Тем не менее, аварийное освещение необходимо проверять ежемесячно.

Аккумуляторные системы и оборудование должны ежегодно проходить испытания в течение 90 минут.

Электрическая система

Требования к установке энергосистем, обслуживающих аварийные нагрузки, включая аварийное освещение, приведены в статье 700 NEC «Аварийные системы». Источники энергии, разрешенные в соответствии с IBC, — аккумуляторные системы, генераторы на месте и оборудование установки — также разрешены в соответствии со статьей 700, наряду с системами топливных элементов в соответствии с 700.12 (A), (B), (C) и (D). Отдельная коммунальная служба может служить альтернативным источником, если ее надежность приемлема для AHJ в соответствии с 700.12(D). Перед началом строительства следует проконсультироваться с AHJ, если в качестве аварийного источника питания предполагается использовать систему топливных элементов или альтернативную службу.

Электропитание должно обеспечивать питание в течение 10 секунд после потери нормального питания (700.12), что соответствует требованиям реагирования NFPA 101 и IBC. Устройства защиты от перенапряжения требуются на всех распределительных щитах и ​​щитах аварийной системы (700. 8).

Статья 700 требует строгого отделения проводки аварийной системы от всей другой проводки, начиная с отдельной вертикальной секции распределительного щита или разъединителя, подключенного к аварийному источнику питания (700.10(B)(5)(c)). Цепи освещения и питания, которые обслуживают что-либо, кроме необходимых аварийных нагрузок, не могут обслуживаться от аварийной системы (700.15). Если резервное питание требуется для других целей, оно должно подаваться от отдельной вертикальной секции, щита или разъединителя через отдельный вводной переключатель. Мощность системы должна быть достаточной для одновременного обслуживания всех нагрузок, подключенных к системе, или должна быть предусмотрена система сброса нагрузки для обслуживания аварийных нагрузок путем выборочного отключения других нагрузок (700.4(B)).

Устройства перегрузки по току в системе аварийного питания должны выборочно координироваться со всеми вышестоящими устройствами. Определение «выборочной координации» в NEC довольно строгое, требующее согласования для «полного диапазона» уставок максимального тока и времени работы устройства. Достижение селективной координации с автоматическими выключателями потребует тщательного выбора устройств; в противном случае необходимо использовать предохранители.

Фидеры аварийной системы и цепи управления генератором должны быть защищены от возгорания одним из нескольких способов. Оборудование, обслуживающее аварийные питатели, должно быть защищено либо автоматической системой пожаротушения, либо кожухом, рассчитанным на 2 часа.

Специальные занятия: здравоохранение

NFPA 99 и статья 517 NEC изменяют некоторые требования к аварийным системам в медицинских учреждениях. Эти документы не определяют систему аварийного электроснабжения; вместо этого они определяют основную электрическую систему, состоящую из ветви безопасности жизнедеятельности, критической ветви и ветви оборудования. Освещение аварийного выхода обслуживается отделением безопасности жизнедеятельности (517.33(A)) и другим освещением, которое должно оставаться в рабочем состоянии для обеспечения ухода за пациентами и поддержки, необходимой для функций больницы, обслуживаемых критическим отделением (517. 34(A)). Подразделение безопасности жизнедеятельности должно соответствовать требованиям статьи 700 NEC для аварийных систем, за исключением случаев, специально измененных в статье 517 (517.26).

Статья 517 отменяет требование к пропускной способности резервной системы, предусмотренное статьей 700, позволяя выбирать размер системы в соответствии с максимальным спросом, который может быть обеспечен нагрузкой (517.30(D)). Требования выборочной координации ограничены неисправностями, которые сохраняются более 0,1 секунды, в соответствии с 517.30 (G), а также NFPA 99 (6.4.2.1.2.1).

Применимость требований к огнестойкости для медицинских учреждений открыта для интерпретации. NFPA 99 специально освобождает отрасль безопасности жизнедеятельности от соблюдения требований к огнестойкости статьи 700.10 (D) в соответствии с 6.4.2.2.1.6 и 6.5.2.2.1.5. Однако такое исключение не содержится в статье 517 NEC. Оценки огнестойкости могут быть дорогими и сложными для применения после строительства, поэтому разумно получить от AHJ ясность относительно того, будут ли требования огнестойкости соблюдаться во время проектирования.

Оборудование: знаки выхода с внутренней подсветкой

NFPA 101 и IBC разрешают использование знаков выхода с внутренней подсветкой при условии, что они указаны для этой цели и одобрены AHJ. Двумя наиболее распространенными технологиями, используемыми в вывесках с внутренней подсветкой, являются фотолюминесценция и радиолюминесценция. Обе эти технологии обеспечивают значительные преимущества, заключающиеся в отказе от ежегодной проверки срока службы батареи и периодической замены батареи, и обе имеют недостатки.

Фотолюминесцентные материалы поглощают энергию падающего света и медленно выделяют эту энергию в виде видимого света. Энергия хранится в электронных облаках, окружающих отдельные атомы фотолюминесцентного материала, в которых падающий свет переводит электроны в состояния с повышенной энергией. Когда эти электроны возвращаются в состояния с более низкой энергией, они высвобождают накопленную энергию в виде видимого света.

В макроскопическом масштабе эти материалы ведут себя как легкие батареи, заряжаемые падающим светом и разряжающиеся в более темных средах. Эти материалы применяются в качестве букв на указателях выхода, где они светятся, чтобы отметить путь выхода при слабом освещении.

Фотолюминесцентные указатели на выход имеют длительный срок службы и не требуют особого ухода. Гарантия на агрегаты обычно составляет от 15 до 25 лет. Основным методом обслуживания является очистка лицевой стороны знака, так как затенение лицевой стороны напрямую снижает светоотдачу, что снижает эффективность зарядки.

Фотолюминесцентные знаки выхода должны постоянно освещаться до минимального уровня в нормальных условиях — обычно 5 фкс — чтобы оставаться заряженными. По мере того, как энергетические коды становятся все более строгими, требуя обнаружения людей, контроля дневного света и управления выходным освещением, применение фотолюминесцентного освещения становится все более сложным.

Фотолюминесцентные материалы обычно заряжаются светом в верхней части спектра видимого света и в нижней части ультрафиолетовой области. Они хорошо заряжаются под люминесцентными и металлогалогенными лампами, дающими достаточное количество синего и ультрафиолетового света. Светодиоды производят значительно меньше высокоэнергетического света и менее эффективны при зарядке фотолюминесцентных указателей выхода, чем старые технологии освещения. Фотолюминесцентные знаки, заряжаемые светодиодными светильниками, должны иметь маркировку совместимости со светодиодным освещением (NFPA 101 7.10.7.2).

Радиолюминесцентные знаки выхода содержат небольшое количество радиоактивного материала, обычно трития, радиоактивного изотопа водорода. Тритий распадается, испуская высокоскоростные электроны, которые сталкиваются со специально подобранным люминофором, который в ответ заметно светится. Тритий, газ, обычно заключен в стеклянную трубку с люминофорным покрытием, а трубка заключена в блок из прозрачного пластика, чтобы свести к минимуму вероятность выброса трития в окружающую среду. Срок службы радиолюминесцентных выходных указателей ограничивается распадом трития и деградацией люминофора. Период полураспада трития составляет около 12 лет.

Использование радиолюминесцентных указателей выхода вызывает дополнительные требования по соблюдению требований и ведению учета. Присутствие радиоактивных материалов в этих знаках требует надлежащей утилизации с соответствующими затратами и документацией. Считается, что из-за низкого уровня радиоактивности и длительного периода полураспада тритиевое освещение не представляет серьезной опасности для здоровья.

Уровень освещенности самосветящихся указателей выхода в кодах не указывается. Вместо этого эти знаки перечислены и помечены максимальным расстоянием просмотра. Знаки должны быть размещены таким образом, чтобы знак выхода был виден в пределах указанного расстояния обзора во всех точках пути выхода.

Оборудование: единичное оборудование

«Единичное оборудование» — это электрический термин, используемый для описания осветительных приборов с батарейным питанием. Он описан в NEC 700.12(F)(1) и 701.12(F)(1) как состоящий из перезаряжаемой батареи, зарядного устройства, приспособлений для подключения прикрепленных или удаленных ламп и средств питания ламп от батареи при нормальном питании. недоступен. Этот термин охватывает как осветительные приборы, так и знаки выхода. Оборудование подразделения может включаться при обычном освещении объекта и переключаться на питание от аккумуляторов в аварийных условиях или может работать только при отключении основного питания.

Требования к установке и производительности описаны в 700.12(F)(2) и 701.12(F)(2). В частности, единичное оборудование должно питаться от той же цепи освещения, которая обеспечивает нормальное освещение на его территории. Освещение с батарейным питанием не может отличить отказ ответвленной цепи от общего отказа нормального источника питания. В условиях отказа цепи он будет гореть до тех пор, пока его батареи не разрядятся. Обычное освещение, подключенное к той же цепи, немедленно гаснет. Цель этого требования состоит в том, чтобы гарантировать, что отказ цепи, обслуживающей аварийное освещение, будет очевидным и, возможно, даже неудобным для жителей здания.

Единичное оборудование должно быть установлено стационарно, при этом допускается использование гибких шнуров и вилок длиной 3 фута или менее. Установки со шнуром и вилкой следует проектировать с осторожностью, если это вообще необходимо, потому что NEC 400.12 прямо запрещает гибкие шнуры, которые проходят через потолки или полы или скрыты над потолками.

Требования к рабочим характеристикам единичного оборудования, описанные в NEC 700.12, идентичны требованиям, описанным для аварийного освещения в IBC и NFPA 101: не менее 60 % первоначального освещения должно поддерживаться в течение 90 минут. NEC 700 включает дополнительное требование, согласно которому напряжение батареи должно оставаться на уровне не менее 87,5 % от ее номинального напряжения в течение всего 90-минутного периода. Предположительно, требование максимального напряжения разряда предназначено для обеспечения того, чтобы батареи не повреждались повторяющимися циклами глубокого разряда во время ежегодного воздействия.

Есть ли у вас опыт и знания по темам, упомянутым в этом содержании? Вам следует подумать о том, чтобы внести свой вклад в нашу редакционную команду CFE Media и получить признание, которого вы и ваша компания заслуживаете. Нажмите здесь, чтобы начать этот процесс.

6.15 Освещение | GSA

Освещение должно быть спроектировано так, чтобы улучшать как общую архитектуру здания, так и эффект отдельных пространств внутри здания.

Внутреннее освещение Следует обратить внимание на варианты, предлагаемые прямым освещением, непрямым освещением, нижним освещением, верхним освещением и освещением от настенных или напольных светильников.

Уровни освещения . Уровни освещения для внутренних помещений см. в таблице 6-3. Для областей, не перечисленных в таблице, в качестве руководства можно использовать Справочник по освещению IES.

В офисных помещениях с системной мебелью принять рабочее освещение под шкафом и обеспечить общую освещенность около 300 люкс (30 фут-свечей) на рабочей поверхности. Однако пропускная способность ответвленной цепи потолочного освещения должна быть достаточной для обеспечения уровней, указанных в Таблице 6-3, при изменении занятости.

Энергоэффективная конструкция . Проект освещения должен соответствовать ASHRAE/IES 90.1 с изменениями, внесенными в Таблицу 6-4. Допустимая мощность для обычных системных розеток включает рабочее освещение, как показано в Таблице 6-1. Расчеты освещения должны отражать влияние как общего, так и рабочего освещения, предполагая, что рабочее освещение там, где оно используется, имеет компактные люминесцентные лампы.

Доступность для обслуживания . При проектировании систем освещения необходимо уделять особое внимание обслуживанию светильников и замене трубок или лампочек. Этот вопрос необходимо обсудить с обслуживающим персоналом здания для определения предельных размеров обслуживающего оборудования.

Источники света . Как правило, внутреннее освещение должно быть люминесцентным. Потолочные светильники должны быть компактными люминесцентными; Освещение высоких пролетов должно быть типа разряда высокой интенсивности (HID). HID также может быть подходящим источником для непрямого освещения высоких помещений. Однако его не следует использовать в помещениях, где важен мгновенный контроль, таких как конференц-залы, аудитории или залы судебных заседаний.

Диммирование может осуществляться с помощью ламп накаливания, люминесцентных или газоразрядных светильников, хотя газоразрядные и люминесцентные диммеры не следует использовать там, где гармоники создают проблему. Лампы накаливания следует использовать с осторожностью. Это уместно там, где желательны особые архитектурные эффекты.

Общие критерии осветительной арматуры Особенности осветительной арматуры . Осветительная арматура и связанная с ней арматура всегда должны быть стандартного коммерческого дизайна. Следует избегать светильников, изготовленных по индивидуальному заказу. Их можно использовать только с разрешения GSA в тех случаях, когда доступные стандартные устройства не могут выполнять требуемую функцию.

В офисах и других помещениях, где используются персональные компьютеры или другие системы VDT, следует использовать параболические потолочные светильники с непрямыми или глубокими ячейками. Если используются акриловые линзы или рассеиватели, они должны быть негорючими.

Базовое строительное приспособление . Светильник, который будет использоваться для сравнения базовой стоимости офисных помещений, представляет собой трехламповый светильник размером 600 мм (2 фута) на 1200 мм (4 фута), в котором используются лампы T-8 или компактные люминесцентные лампы и электронные балласты, параболический рассеиватель с глубокими ячейками и белый эмалевый отражатель.

Количество типов светильников и типов ламп в здании должно быть сведено к минимуму.

Таблица 6-3 Уровни внутреннего освещения (средние значения)

	Зона	Номинальный уровень освещенности в Люмен/квадратный метр (люкс)
	Офисное помещение
	Обычные рабочие места, открытые или закрытые офисы 1	500
	ADP-области	500
	Конференц-залы	300
	Тренировочные комнаты	500
	Внутренние коридоры	200
	Аудитория	150-200
	Места общего пользования
	Входные группы, Atria	200
	Вестибюли лифтов, общественные коридоры	200
	Пед. Туннели и мосты	200
	Лестничные клетки	200
	Опорные места
	Туалеты	200
	Раздевалки для персонала	200
	Кладовые, уборные	200
	Электрические помещения, генераторные	200
	Механические помещения	200
	Комнаты связи	200
	Ремонтные мастерские	200
	Погрузочные доки	200
	Мусорные комнаты	200
	Специализированные области
	Обеденные зоны	150-200
	Кухни	500
	Свободное пространство	500
	Помещение для физических упражнений	500
	Детские сады	500
	Структурированная парковка, общее пространство	50
	Структурированная парковка, перекрестки	100
	Структурированная парковка, входы	500
	1 Уровень предполагает сочетание рабочего и потолочного освещения, где используется системная мебель. (Это может включать в себя комбинацию прямых и непрямых светильников на потолке для общего освещения.) ПРИМЕЧАНИЕ. Чтобы определить фут-кандели (fc), разделите количество люксов на 11.

Вернуться к началу

Табл. 6-4 Единица измерения производительности системы Допустимая мощность освещения Общие области деятельности

UPD Область/Деятельность	УПД Вт/м 2	Wft 2	Примечание
Аудитории	15,0	1,4	в
Коридор	8,6	0,8	и
Класс/лекционный зал	19,4	1,8
Комната с оборудованием для избранных/механизмов
Общий Диспетчерские	7,5 16. 1	0,7 1,5	и
Служба общественного питания
Фастфуд/Кафетерий Досуг Столовая Бар/Лаунж Кухня	8,6 15,0 14,0 15,0	0,8 1,4 1.3 1,4	б б
Отдых/Лаунж	5,4	0,5
Лестницы
Активный трафик Аварийный выход	6,5 4,3	0,6 0,4
Туалет и туалет	5,4	0,5
Гараж
Движение автомобилей и пешеходов Парковка	2,7 2,1	0,25 0,2
Лаборатории	23,7	2,2
Библиотека
Аудиовизуальное оборудование Площадь стека Картотека и каталогизация Зона чтения	11,8 16. 1 8.6 10,7	1,1 1,5 0,8 1,0
Вестибюль (общий)
Прием и ожидание Лифтовые вестибюли	5,9 4,3	0,55 0,4
Атриум (многоэтажный)
Первые 3 этажа Каждый дополнительный этаж	4,3 1,6	0,4 0,15
Раздевалка и душ	6,5	0,6

Таблица 6-4 Продолжение

UPD Область/Деятельность	УПД Вт/м 2	Wft 2	Примечание
Офис
Закрытые офисы площадью менее 900 кв. футов и все офисы открытой планировки без перегородок или с перегородками ниже 4,5 футов ниже потолка
Чтение, печатание и хранение Черчение Бухгалтерия	14,0 23,6 19,4	1,3 2.2 1,8	д д д
Офисы открытой планировки, 900 футов 2 или больше, со средними перегородками на высоте от 3,5 до 4,5 футов ниже потолка
Чтение, печатание и хранение Черчение Бухгалтерия	16. 1 28.0 22,6	1,5 2,6 2,1	и
Офисы открытой планировки площадью 900 кв. футов или более, с большими перегородками высотой более 3,5 футов ниже потолка
Чтение, печатание и хранение Черчение Бухгалтерия	18,3 32,3 25,8	1,7 3.0 2,4	и
Общие сферы деятельности
Конференц-зал/комната для совещаний Компьютер/Офисное оборудование Подача, Неактивный Почтовый номер	14,0 22,6 10,7 19,4	1,3 2. 1 1.0 1,8	в
Магазин (непромышленный)
Машины Электрический/Электронный Картина Столярные изделия Сварка	26,9 26,9 17.2 24,7 12,9	2,5 2,5 1,6 2.3 1,2
Хранение и склад
Неактивное хранилище Активное хранилище, громоздкое Активное хранилище, штраф Погрузочно-разгрузочные работы	2.1 3.2 9,7 10,7	0,2 ​​ 0,3 0,9 1,0
Неуказанные места	2. 1	0,2 ​​
Примечания:
a Для этих помещений следует использовать коэффициент площади 1,0. b Базовый UPD включает в себя освещение, необходимое для очистки. c Для многофункциональных помещений применяется поправочный коэффициент 1,5. d Минимум 90 % всех рабочих мест должны быть ограждены перегородками предписанной высоты.

Вернуться к началу

ПРА . Балласты должны иметь уровень шума «А» для ламп 430 МА, «В» для ламп 800 МА и «С» для ламп 1500 МА. По возможности следует использовать электронные балласты.

Знаки выхода . Знаки выхода должны быть светодиодными, иметь рейтинг EnergyStar и соответствовать требованиям NFPA 101.

Критерии освещения для помещений

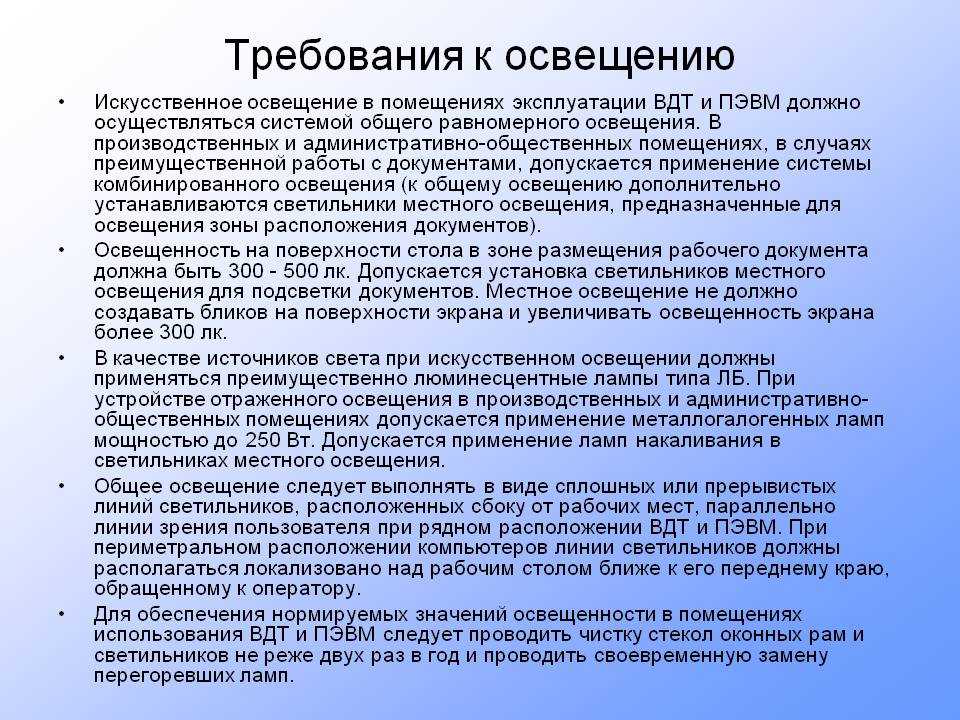

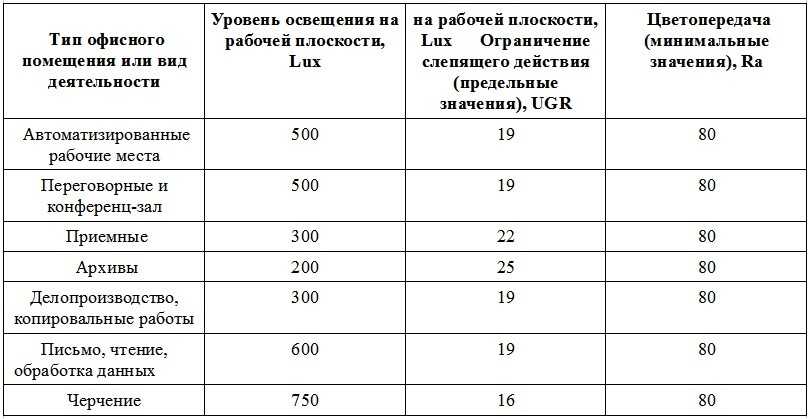

Офисное освещение . Офисное освещение, как правило, люминесцентное. Желательна схема освещения с достаточно ровным уровнем общего освещения. Модульная (вставная) проводка для люминесцентных светильников должна использоваться для офисных помещений, чтобы облегчить изменения. В открытых офисных помещениях с системными мебельными перегородками коэффициент использования должен быть снижен с учетом светонепроницаемости и поглощения света перегородками.

Дизайн в отношении бликов, контраста, зрительного комфорта, а также цветопередачи и коррекции должен соответствовать рекомендациям, содержащимся в Справочнике по освещению Североамериканского общества инженеров-светотехников (IES).

Точечное освещение используется в таких ситуациях, как, например, зоны системной мебели, где общего уровня освещения недостаточно для выполнения определенных функций.

Области ADP . Как правило, зоны ADP должны иметь такое же освещение, как и офисы. Если в помещении есть специальные рабочие места для компьютерной графики, может потребоваться регулируемое люминесцентное освещение. В случае разделения большой площади ОДП на зоны высокой и низкой активности персонала, конструкция коммутации должна предусматривать раздельное управление освещением в зонах высокой и низкой активности помещения.

Конференц-залы и учебные классы . Эти помещения должны иметь комбинацию люминесцентных и регулируемых ламп накаливания.

Вестибюли, атриумы, туннели и общественные коридоры
В этих помещениях поощряются специальные концепции дизайна освещения. Дизайн освещения должен быть неотъемлемой частью архитектуры. Настенные светильники или комбинированные настенные и потолочные светильники можно использовать в коридорах и туннелях, чтобы разрушить монотонность длинного простого пространства. Как указывалось ранее, при проектировании систем освещения необходимо уделять особое внимание обслуживанию светильников и замене ламп.

Механические и электрические помещения
Освещение в аппаратных или кладовых должно быть обеспечено люминесцентными светильниками промышленного типа. Следует позаботиться о расположении осветительных приборов таким образом, чтобы освещение не закрывалось высокими или подвешенными частями оборудования.

Столовые и сервировочные
Достаточное дневное освещение — это предпочтительное освещение в обеденных зонах, которому помогают люминесцентные светильники. Допустимо ограниченное компактное люминесцентное освещение для акцентов, если можно добиться архитектурного эффекта, сравнимого с освещением лампами накаливания.

Характерные пространства в исторических постройках.
Помещения, которые вносят свой вклад в характер исторического строения, как определено HBPP, должны быть освещены таким образом, чтобы подчеркнуть их исторический и архитектурный характер. Следует рассмотреть вопрос о техническом обслуживании и восстановлении исторических осветительных приборов, что может потребоваться в HBPP. Следует проявлять осторожность, чтобы не размещать светильники, выключатели, кабелепроводы или другие электрические устройства через определяющие характер архитектурные элементы.

Структурированная парковка . Светильники для парковочных площадок могут представлять собой люминесцентные ленточные светильники с проволочными ограждениями или диффузорами. Необходимо соблюдать осторожность при размещении приспособлений, чтобы поддерживать требуемый зазор автомобиля. Закрытые люминесцентные или газоразрядные светильники следует рассматривать для надземных конструкций парковки.

Освещение высокого залива . Освещение в магазине, снабжении или складских помещениях с потолками выше 4900 мм (16 футов) должно быть натриевым с улучшенной цветопередачей и высоким давлением. В областях, где цветопередача имеет особое значение, следует использовать галогениды металлов.

Дополнительное аварийное освещение . Частичное аварийное освещение должно быть предусмотрено также в помещениях основного механического, электрического и коммуникационного оборудования; ИБП, аккумуляторные и вычислительные помещения; центры управления безопасностью; центры управления огнем; помещение, в котором находится система автоматизации здания; рядом с выходами; и лестничные клетки. Там, где камеры видеонаблюдения используются для систем безопасности, в рабочей зоне должно быть предусмотрено аварийное освещение.

Элементы управления освещением
Все освещение должно иметь ручное, автоматическое или программируемое микропроцессорное управление освещением. Применение этих элементов управления и контролируемых зон будет зависеть от ряда пространственных факторов: частоты использования, доступного дневного освещения, нормального и продленного рабочего дня и использования открытых или закрытых планировок офиса. Все эти факторы необходимо учитывать при установлении зон, управлении зонами и соответствующем управлении освещением.

Преимущества конфигурации освещения . Соответствующая конфигурация освещения может принести пользу правительству; он снижает эксплуатационные расходы, позволяя работать в ограниченном режиме в нерабочее время, использует естественное освещение в дневное рабочее время и облегчает разделение помещений.

Органы управления освещением закрытых помещений . Средства управления освещением закрытых помещений могут включать переключатели, датчики присутствия, датчики дневного света, датчики уровня освещенности или микропроцессоры. Огни могут быть зонированы пространством или несколькими пространствами. Если для выключения света используются микропроцессорные средства управления, в каждом офисе должны быть предусмотрены локальные средства блокировки для продолжения работы при необходимости.

Для закрытых помещений приведены следующие рекомендации по проектированию:

• Фотоэлектрические датчики, снижающие уровень освещенности в зависимости от дневного света, рекомендуются для небольших закрытых помещений с остеклением.
• Датчики присутствия следует рассматривать для небольших закрытых помещений без остекления.
• Микропроцессорное управление, программируемый контроллер или центральный компьютер рекомендуются для нескольких закрытых помещений или больших зон.
• Телефон с тональным набором или ручное управление должны быть обеспечены, если предусмотрен микропроцессор, программируемый контроллер или центральный компьютер.

Органы управления освещением открытого пространства . Органы управления освещением открытого пространства могут включать в себя выключатели, датчики уровня освещенности для пространств, прилегающих к остеклению, и микропроцессорные элементы управления для зон внутри помещения. Если для выключения освещения используются микропроцессорные средства управления, должны быть предусмотрены местные средства блокировки для продолжения работы при необходимости.

Большое открытое пространство должно быть разделено на зоны площадью примерно 100 м2 (1000 квадратных футов) или один отсек. Для пространств открытой планировки предусмотрены следующие рекомендации:

• Органы управления должны располагаться на стенах основной зоны, на постоянных стенах коридора или на колоннах
• Следует рассмотреть схемы дистанционного управления и сокращения от программируемого контроллера, микропроцессора и/или центрального компьютера.

Датчик присутствия Элементы управления освещением . Инфракрасные, ультразвуковые или пассивные двойные датчики следует рассматривать для небольших закрытых офисных помещений, коридоров (если аварийная система обеспечивает достаточное освещение) и туалетов. Каждый датчик присутствия должен контролировать не более одного закрытого помещения/зоны. Каждый датчик присутствия должен быть помечен этикеткой с указанием панели и номера цепи. Датчики присутствия не следует использовать в открытых офисных помещениях или помещениях, в которых размещается теплопроизводящее оборудование.

Таможня США,
Новый Орлеан, Лос-Анджелес

Элементы управления датчиком внешнего освещения . Фотоэлектрические датчики следует рассматривать для светильников, прилегающих к застекленным участкам, и для парковочных конструкций.

Наружное освещение
Внешние светильники должны соответствовать местным законам о зонировании. Уровни освещения для наружных пространств должны соответствовать значениям, указанным в Справочнике по освещению IES. Прожекторное освещение должно быть предусмотрено только в том случае, если это предусмотрено строительной программой. Внешнее освещение исторического здания должно быть спроектировано таким образом, чтобы сочетаться с новыми архитектурными характеристиками, которые определяют его характер, и поддерживать его.

Освещение парковки и проезжей части . Освещение парковки и проезжей части должно быть источником HID и не должно превышать соотношение максимума к минимуму 10:1 и отношение среднего значения к минимуму 4:1.

Автостоянки должны быть оборудованы высокоэффективными светильниками на столбах. Предпочтительны натриевые лампы высокого давления, но следует учитывать существующее освещение участка и окружающую среду. Аварийное питание не требуется для освещения парковки.

Подъезды . Светильники должны быть предусмотрены на всех входах и выходах из капитальных зданий. Эти светильники наружного освещения должны быть подключены к цепи аварийного освещения.
