устройство, технические характеристики, фото и видео

Эта неприхотливая и выносливая гусеничная машина уверенно шагает по болотам, лесам и склонам — никакая пересеченная местность со сложным рельефом не становится для нее преградой. Еще бы – ведь трактор-трелевочник серии ТДТ-55 был создан специально для лесного хозяйства, получив название лесовоза.

Трактор ТДТ-55

Этот агрегат начал выпускаться Онежским тракторным заводом, находящимся в Петрозаводске, еще в 1966 году. Он заменил собой устаревший трелевочник ТДТ-40 и был снят с производства лишь через 37 лет, уступив место более современным моделям.

Особенностью 55-ой серии стали простота конструкции, отличная производительность и высокая проходимость. Разработчики постарались, убрав лишние механизмы, которые часто ломались. Во главу угла были поставлены усовершенствование коробки передач и применение более мощного мотора, сразу давшие увеличение проходимости процентов на сорок.

Предназначение

Главной задачей отечественного трактора ТДТ-55 является вывоз срубленных деревьев с площадки для заготовки леса.

Трактор-трелевочник может перемещать стволы крупного и среднего размера, складывать их в штабеля и грузить, выравнивать комли, обрезать сучки, окучивать хлысты, зачищать площадки. В общем, ему достаются все самые трудные работы на лесосеке. Ни жара в плюс 40, ни мороз в минус 40 этому не помеха – машина их легко выдерживает.

Кроме лесозаготовок, трактор нашел применение и в других областях. Так, например, благодаря своей повышенной проходимости он стал востребованным геологами, дорожниками, работниками нефтегазовой отрасли. Он может стать тяговым средством для различных погрузочных, геологоразведочных, землеройных, дорожно-строительных машин.

Преимущества и недостатки

Плюсы:

  • Маневренность достаточно высока – трактор даже на «пятачке» разворачивается с легкостью.
  • Экономичный дизельный мотор (например, СМД-18Н-01 может две смены работать на 100 литрах горючего).
  • Увеличенный дорожный просвет дает возможность избегать препятствий, пропуская их между гусеницами.
  • Балансирная пружинная подвеска — гарантия чрезвычайно мягкого и плавного хода.
  • Центр тяжести находится достаточно низко – вкупе с большой базой это гарантирует устойчивость даже на крутых склонах.
  • Трансмиссия с двигателем имеют внизу защиту от камней, пней и торчащих веток.
  • Устройство натяжения и амортизации (на направляющем колесе) не дает гусенице сильно натягиваться при преодолении препятствий.
  • Отбойники на бортовых не дают пальцам гусениц на ходу вылететь из траков, заталкивая их обратно.

Минусы:

  • Сложность в ремонте – для замены многих деталей приходится разбирать чуть ли не половину трактора. В частности, тяжело снимается коробка передач.
  • Ходовая часть стоит достаточно дорого.
  • Иногда возникают проблемы со сцеплением.
  • Двигатели серии СМД имеют не очень большую межремонтную наработку.

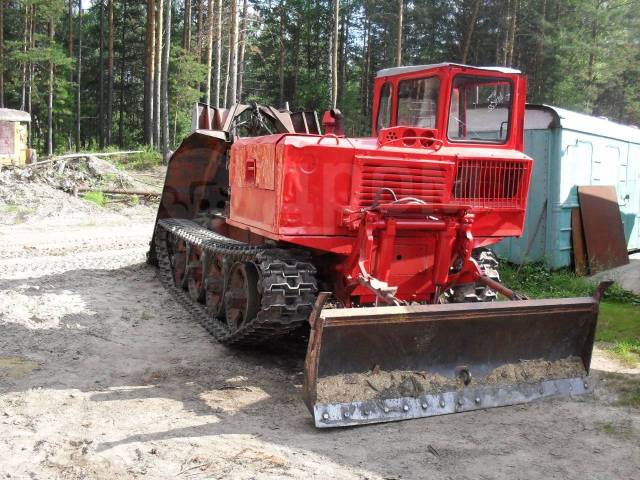

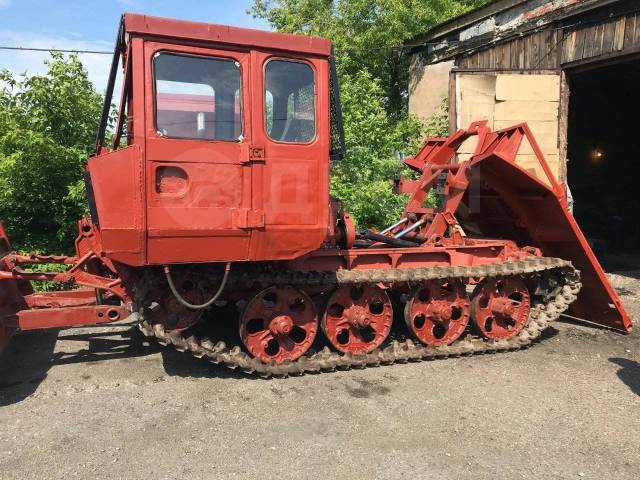

Фото трактора ТДТ-55

Комплектация

Агрегат оборудуется реверсивной лебедкой, которая устанавливается на тракторной раме за кабиной, а также толкателем и передним подъемно-навесным механизмом. Для работы привода лебедки используется промежуточный редуктор, который стоит на поперечной связи рамы. Управление редуктором происходит от ВОМ в КПП с помощью двух карданных валов. Трелевочный щит управляется гидравликой.

Устройство

Двигатель

Мотор на тракторе стоит дизельный, четырехтактный, рядный, с четырьмя цилиндрами, турбонаддувом и жидкостным охлаждением. На более современных агрегатах использовался дизель Д-245, а ранние модели оснащались двигателем СМД-18Н-01 или СМД-14БН. Он расположен в передней части рамы.

Топливных систем у данной модели две: основная и резервная. В обычном режиме работает основная система, подавая горючее в камеру сгорания. Но при ее поломке или засоре, а также потребности в добавочной тяге сразу включается запасная система. С ее помощью сломавшийся трактор сможет доехать до мастерской.

Трансмиссия

Сцепление (с двумя дисками, сухого типа) находится в картере дизельного маховика, к которому крепится коробка передач. Имеется фронтальный тормоз. При включенной муфте сцепления срабатывает специальный механизм блокировки, который не дает переключать передачи. Всего у данной модели передних передач имеется пять, задняя – одна.

Ходовая часть

Подвеска у трактора рычажно-балансирного типа, она подрессоривается с помощью пружины. Она упруго связывает тракторную раму и опорные катки, вследствие чего смягчаются удары и толчки. На направляющем колесе имеются механизм кривошипного типа, который позволяет менять натяжение у тракторной гусеницы, а также амортизатор, защищающий ходовую часть от перегрузок (если в гусенице что-то застрянет).

Схема трактора ТДТ-55

1 — трактор ТДТ-55; 2 — рама; 3 — стрела; 4 — опорные катки; 5 — гидроцилиндр; 6 — нижняя поворотная челюсть; 7 — механизм поворота челюсти; 8 — верхняя подвижная челюсть; 9 — крышка кабины; 10 — защитный козырек; 11 — механизм поворота стрелы; 12 — основной гидроцилиндр; 13 — вспомогательный гидроцилиндр;
14 — кожух трансмиссии.

Рулевое управление

Для выключения муфты сцепления (когда требуется остановить машину или переключить передачу) служит специальная педаль, находящаяся на полу. Привод управления этой муфтой соединен с гидравлическим усилителем, облегчающим управление.

Для переключения передач используется рычаг, который можно закрепить в шести положениях. Для поворота влево или вправо служат два рычага, которые также возможно зафиксировать.

Для управления лебедочным приводом и валом отбора мощности служит отдельный рычаг, который может включать привод, выключать его или находиться в нулевом положении.

Гидравлика

Гидросистема представлена двумя раздельными контурами, объединенными одним резервуаром. Первый контур управляет движением машины, облегчая ее поворот и выключение сцепления. Он содержит гидравлический усилитель, содержащий три секции, а также насос типа НШ-10.

Второй контур, состоящий из насоса НШ-50, гидроцилиндров и клапанно-золотникового гидравлического распределителя с двумя секциями, предназначен для управления рабочими механизмами. Позиций у золотников гидрораспределителя четыре. Управляются они на расстоянии, из кабины.

Электрика

Имеется генератор переменного тока, оснащенный регулятором напряжения и выпрямителем на 12 вольт и аккумуляторная батарея стартерного типа емкостью 75 А·ч. Электрические двигатели вентиляторов имеют мощность 15 кВт. Есть две передние и одна задняя фары, задняя поворотная фара, плафон в кабине, две лампы (одна переносная, вторая — закрепленная над приборным щитком).

Кабина

Кабина не может похвастаться большим размером, она одноместная, зато имеет неплохой обзор и хорошо изолирована. Внутри есть вентилятор и обогреватель, а также стеклоочиститель. Лобовое и правое окно открываются, фиксируясь. Сиденье регулируется по высоте и закрепляется стопорной гайкой.

Технические характеристики

Технические характеристики трелевочного трактора ТДТ 55:

Характеристики Показатели Ед. измерения
Тип двигателя СМД-18Н-01, СМД-14БН, Д-245
Для двигателя СМД-18Н-01:
Мощность (эксплуатационная) 70 кВт
Расход горючего (удельный) 227 г/кВт*ч
Для двигателя СМД-14БН:
Мощность (эксплуатационная) 58,8 кВт
Расход горючего (удельный) 218 г/кВт*ч
С двигателем СМД-18Н-01 или СМД – 14БН:
Скорость движения вперед 2,89-12,8 км/ч
Скорость движения назад 2,69 км/ч
Давление на грунт (удельное) 44 кПа
Частота вращения 1800 об/мин
Вес (эксплуатационный) 9,6 т
С двигателем Д-245:
Скорость движения вперед 3,53-15,65 км/ч
Давление на грунт (удельное) 40 кПа
Мощность двигателя (эксплуатационная) 73,6 кВт
Частота вращения 2200 об/мин
Расход горючего (удельный) 229 г/кВт*ч
Скорость движения вперед 3,53-15,65 км/ч
Вес (эксплуатационный) 9,3 т
Общие параметры:
Объем резервуара для горючего 140 л
Усилие лебедки (максимум) 76,5 кН
Размер колеи 1,69 м
База 2,31 м
Ширина гусеницы 0,44 м
Просвет 0,555 м
Ширина 2,357 м
Высота по кабине 2,56 м
Длина 5,85 м

На видео трактор ТДТ-55 в работе:

Модификации

Трелевочный трактор ТДТ-55 имеет несколько популярных модификаций среди которых иодели ЛХТ-55, ТДТ-55А-05 и ТБ-1.

ЛХТ-55

Модель, выпускаемая с 1969 года, дополнительно оснащена устройством задней навески, задним валом отбора мощности, а также металлической платформой самосвального типа.

Этим кузовом заменялся погрузочный щит, используемый в базовом агрегате и управляемый гидравлически. Эта лесохозяйственная машина в основном применялась для расчистки участков.

ТДТ-55А-05

Отличием данной модели стал мощный (100 лошадиных сил) и более современный дизель Д-245Л. Благодаря его использованию стало возможность значительно увеличить переднюю скорость движения – она стала превышать 15 километров в час. А давление гусениц на почву, напротив, стало на 4 кПа меньше.

ТБ-1

Эта модель является вариацией ТДТ-55А. В ней нет ни щита для погрузки, ни лебедки, зато имеется поворотный гидравлический манипулятор рычажного типа, оснащенный клещевым захватом, а также толкателем.

Фото трактора ТБ-1

Трелевочный трактор ТДТ-55

Трактор ТДТ-55 технические характеристики

ТДТ-55 — трелевочный трактор на гусеничном ходу третьего тягового класса. Машина использовалась для транспортировки леса в местах с плохой проходимостью и на слабонесущих грунтах. Техника также применялась на вспомогательных работах, таких как выравнивание комлей, окучивание хлыстов, подготовка волоков и транспортировка. Специалисты признают ТДТ-55 лидером в области лесного хозяйства. Тем не менее, машина использовалась и на других производствах, даже в промышленности.

Двигатель

На тракторах ТДТ-55 устанавливались двигатели трех моделей:

  • СМД-14БН;
  • СМД-18Н;
  • Д-245 (на самых поздних модификациях).

Это были четырехтактные четырехцилиндровые силовые агрегаты с турбонаддувом или без него. Двигатели СМД-18 отличались сложным устройством и обслуживанием, поэтому преимущественно переоборудовались в СМД-14. Для корректировки работы на силовых агрегатах меняли поршневую группу и цилиндры. Топливный насос высокого давления перенастраивали, а турбину снимали за ненадобностью. На лесохозяйственных заготовках использовалось низкокачественное топливо, поэтому в турбонаддуве не было нужды. Двигатели СМД отличались малым периодом межремонтной работы, поэтому впоследствии были заменены на более продуктивные Д-245.

Стандартный мотор трактора ТДТ-55 выдавал 95 л.с./70 кВт мощности. Удельный расход топлива составлял 227 г/кВт*ч. С помощью мотора создавалось номинальное тяговое усилие лебедки на нижних канатах, равное 6770 кгс. Для облегчения пуска дизеля в холодное время использовался пусковой двигатель марки П-10УД, оснащенный редуктором.

Трансмиссия

На ТДТ-55 устанавливалась механическая пятиступенчатая коробка передач с одной задней передачей. Коробка не синхронизированная, оснащалась фиксатором против включения/выключения скорости при опущенной педали сцепления. КПП крепилась на двигатель.

Сухое однодисковое сцепление оборудовалось парой трения типа «сталь по феродо» и фронтальным тормозком. Для повышения комфорта управления машиной и снижения утомления оператора на сцепление устанавливалась гидравлическая система усиления.

В трактора ТДТ-55 предусматривалось наличие вала отбора мощности для привода лебедки. Карданная передача выполнялась из трех эластичных элементов с каждой стороны и соединяла КПП и задний ведущий мост. Скользящая втулка в устройстве предотвращала деформацию и облегчала ремонт трактора ТДТ-55.

Задний мост представлял собой коническую передачу, две сухих фрикционных муфты типа «сталь по стали», две конечные передачи и два ленточных тормозных механизма плавающего типа. Трансмиссия обеспечивала ТДТ-55 движение в скоростных пределах 2,9-12,8 км/ч.

Гидросистема

Гидравлическая система имела двухконтурное устройство с единым баком. В нее входила:

  • система управления движением, работающая от насоса НШ-10 с трехсекционными усилителями и трубопроводами. Первая секция предназначалась для снижения усилия при включении сцепления, вторая и третья — для облегчения поворота. Эффективность системы позволяла выполнять перечисленные действия пальцем одной руки.
  • система управления рабочими органами, основанная на использовании насоса НШ-50, гидрораспределителя, гидроцилиндров и трубопроводов. Первая секция управляла бульдозеров, вторая — трелевочным щитом.

Максимальное тяговое усилие лебедки ТДТ-55 составляло 76,5 кН. Максимальное давление в гидросистеме — 14,5 МПа.

Рабочее оборудование

Рабочие органы трактора ТДТ-55 в стандартной комплектации включали:

  • бульдозерную навесную систему;
  • трелевочный щит;
  • реверсивную лебедку с тросом диаметром 19-21 мм и длиной 40 метров. На тросе предусматривались чокеры в количестве до 25 штук.

Устройство прочих систем

Топливная система трактора состояла из двух компонентов: главной и резервной. Главная работает постоянно, обеспечивая подачу топлива. Резервная используется в случаях, когда главная система отключается или не справляется с задачей, например, если нужна дополнительная мощность.

Трактор ТДТ-55 установлен на жесткой сварной раме и имеет переднемоторную компоновку. К основным достоинствам машины относится маневренность и проходимость. Сравнительно небольшие габариты сделали трактор подвижным, а высокий дорожный просвет позволяет без труда преодолевать препятствия.

Габаритные размеры

  • длина — 5800 мм;
  • ширина — 2357 мм;
  • высота по кабине — 2560 мм;
  • колея — 1690 мм;
  • дорожный просвет — 555 мм;
  • удельное давление на грунт в усредненном значении — 0,044 МПа;
  • ширина гусеничной цепи — 440 мм;
  • ширина толкателя — 2240 мм;
  • конструкционная масса — 9200 кг;
  • эксплуатационная масса — 9600 кг.

Получите выгодное предложение от прямых поставщиков:

Основные неисправности и ремонт

Многие владельцы отмечают ремонтопригодность этих машин и взаимозаменяемость деталей. На форумах есть большое количество фото об их переоборудовании.

Последовательность проведения основных ремонтных работ приведена в инструкции по эксплуатации.

Если мотор не заводится, то вот что могло привести к этому:

Нехватка дизеля или моторного масла;
В топливный или воздушный фильтр попала грязь;
Система зажигания вышла из строя;
Карбюратор не правильно смешивает топливо и воздух.

Если от гусеничного трактора идет чрезмерная вибрация, то необходимо проверить следующее:

Есть ли топливо и масло;
Затянуты ли все болтовые соединения;
Правильно ли агрегатировано навесное оборудование;

Особое внимание необходимо обратить на гусеницы. Они отвечают за передвижение трактора ТДТ 74 и подвержены воздействию больших нагрузок./p>. Поэтому следует один раз в 3 месяца проводить их обслуживание

Поэтому следует один раз в 3 месяца проводить их обслуживание.

Технические характеристики

Вес и габариты

Вес трактора ТДТ-55а составляет 9600 кг. Габаритные размеры модели – 580×235×2560.

Эта машина относится к третьему классу тяги.

Технические характеристики трактора ТДТ 55 позволяют использовать его в условиях густой лестной чащи.

Двигатель

На гусеничном тракторе ТДТ 55 установлен дизельный четырехтактный мотор СМБ-14Б.

Изначально он производился с мощностью 100 лошадиных сил, в дальнейшем этот показатель был увеличен до 130 лс.

Средний расход дизеля на первых СМБ-14 составлял 160 г/л.с. ч, а в более поздних моделях – 200 г/л.с. ч.

Коробка передач

КПП подключена прямо к маховику мотора. В ней предусмотрено 5 ступеней для передвижения вперед и одна назад.

Для нормальной работы коробки передач необходимо заливать специальное масло (АТФ). Объем бака составляет 3,5 л.

Механизм блокировки КПП не позволит переключить передачу трактора ТДТ 55 при включенной или не до конца отпущенной муфте сцепления.

Ходовая и трансмиссия

В этих частях был сделан упор на простоту и надежность. На тракторе ТДТ 55 установлено двухдисковое сцепление сухого типа.

Оно состоит из пальцев, пружины, теплостойкой прокладки и кожуха.

На трансмиссии установлен фронтальный тормоз.

В стандартной комплектации предусмотрено наличие гидроусилителя. Он значительно снижает нагрузку на владельца.

Кабина и управление

Кабина трактора ТДТ 55 отделена от двигателя перегородкой, которую при необходимости можно убрать.

Для обеспечения видимости впереди и сзади установлены стеклоочистители.

Для поддержания комфортной температуры внутри кабины на протяжении всего года была установлена печка и вентилятор.

Сзади трелевочного трактора ТДТ 55 установлена лебедка, которая тянет срубленные деревья.

Техническое обслуживание

Трактор ТДТ 55 относится к тяжелой профессиональной трелевочной технике. Чтобы правильно работать с ней следует изучить руководство пользователя.

В нем, в виде фото, проиллюстрировано назначение всех рычагов, правила настройки машины, особенности ее обслуживания ее применения.

Трактор ТДТ 55а получил большую популярность благодаря тому, что сочетает в себе высокие технические характеристики и простоту в обслуживании.

Для того, чтобы все детали трактора притерлись, необходимо выполняют обкатку на неполных оборотах. В этот период рекомендуется производить все работы, избегая повышенных нагрузок. По завершении обкатки нужно сменить моторное и трансмиссионное масло.
Следует регулярно очищать корпус трактора ТДТ 55 от пыли и масляных пятен, а также каждые 50-100 часов работы регулировать сцепление и педали тормоза;

Если не планируется использование трактора длительное время, необходимо провести его консервацию, а именно: очистить от загрязнений, просушить, слить масло и топливо, смазать детали, чтобы не формировалась коррозия, накрыть и поставят в сухое место.
Масло в картере мотора необходимо менять спустя 100 моточасов. Заливать следует ГОСТовский М-10Г2к.
Для трансмиссии наилучшим образом подойдет ТАП-15в. Замена трансмиссионного масла должна происходить спустя 1000 часов пробега.
Для заправки тракторов ТДТ 55 необходимо применять чистый и свежий дизель. Не допускается наличие в нем осадка или сторонних примесей.

Технические характеристики трактора ТДТ 55

  • Общий вес трактора достигает примерно 9.6 тонн.
  • Дорожный просвет- 555 миллиметров.
  • Ширина гусеницы — 440 мм.
  • Вес трактора довольно большой, однако это практически никак не сказывается на уровне давления гусениц на грунт, ведь давление достигает не более 0.45 Мпа. Это отличный показатель, который лишний раз демонстрирует то, насколько удобно использовать этот трактор в любых условиях.
  • Максимально допустимая скорость передвижения составляет 13 км\ч. Некоторые модификации этого трактора могут ездить с более высокой скоростью.
  • Топливный бак можно назвать достаточно вместительным. Его ёмкость — 140 литров. Этого хватит для того, чтобы тракторист мог надолго забыть о необходимости выполнять дозаправку.
  • Тяговое усилие — 3000 кгс.

Конструктивные особенности ТДТ 55

Основа трактора ТДТ 55 — это жёсткая сварная рама. Он относится к рамам коробочного типа. Для того, чтобы полностью защитить все части трансмиссии, а также двигателя, рама оборудована специальными листами. Речь идёт об откидных листах, которые соединены с лонжеронами при помощи болтов. С поперечинами они тоже соединяются болтами.

Несмотря на высокий уровень устойчивости к всевозможным загрязнениями, раму трактору нужно периодически чистить как от остатка древесины, так и от грязи.

Расположение рамы трактора ТДТ 55

Рама с водителем расположена на раме. Она располагается асимметрично. Водитель не только управляет трактором, но и исполняет функции оператора навесного оборудования. Так как кабина достаточно хорошо изолирована, то во время работы трактористу ничего не мешает. Огромная площадь остекления позволила создателям трактора добиться отличного уровня обзора. Тракторист без особого труда может полностью контролировать пространство вокруг трактора, поэтому ни о каких авариях и других несчастных случаях не идёт и речи.

Эта модель оборудована мощным вентилятором, а также отопителем. Это означает, что работать на ТДТ 55 можно как во время жары, так и при достаточно низкой температуре воздуха, что особенно актуально для многих регионов России, где наблюдаются резкие температурные перепады.

Управление ТДТ 55

Управление трактором сделано предельно простым, ведь эта модель часто используется на удалённых участках леса. В конструкции можно найти совсем немного электрооборудования, поэтому беспокоиться о постоянных поломках точно не придётся.

Движение этого трактора можно регулировать при помощи всего лишь двух рычагов. Они нужны как для торможения, так и для осуществления поворотов.

Также конструкция предусматривает несколько педалей: педаль для подачи топлива, а также педаль для включения сцепления. Они работают достаточно плавно, поэтому тракторист не будет испытывать неудобство во время управления ТДТ 55. Купить этот трактор можно по куда более низкой цене, чем у конкурентов. Кроме этого, запчасти для ТДТ 55 тоже стоят совсем немного, да и ломается он чрезвычайно редко.

Непосредственно возле кабины находится и двигатель (дизельный). В разные годы эта модель комплектовалась разными двигателями, однако самыми популярными можно назвать CМД 14H и СМД 18H-0, хотя их уже нельзя назвать достаточно современными. Зато они очень надёжные.

Отдельного внимания заслуживает трансмиссия. Эта модель оснащается сухим сцеплением с несколькими дисками. Сцепление имеет как гидроусилитель, так и фронтальный тормоз, поэтому управлять трактором предельно легко и просто.

В качестве коробки передач выступает пятиступенчатая КПП (несинхронизированная). Она оборудована специальным фиксатором для включения передачи в случае не нажатой педали сцепления.

Сфера использования ТДТ 55

Трактор ТДТ 55 используется как для трелевочных работ, так и в качестве пакетирующей машины. Он способен выполнять все возложенные на него задачи без лишних проблем, поэтому трактористы с большим опытом работы предпочитают именно ТДТ 55 многим другим аналогичным моделям.

Иногда его используют и при сучкорезных работах, а также в качестве землеройной машины.

Неспроста на рынке практически невозможно найти другую такую же надёжную и долговечную модель трактора, как ТДТ 55. Цены на запчасти — это отдельная тема для разговора, ведь найти их не составит труда, а стоимость запчастей оценят даже самые экономные покупатели.

Универсальность и надёжность сделали ТДТ 55 одной из самых известных отечественных моделей как на просторах России, так и в странах СНГ.

История трелёвочника

За всю многолетнюю историю устройство трактора ТДТ-55 модернизировалось не более трёх раз. Онежский завод и ранее выпускал трелёвочники, но судя по отзывам лесозаготовителей того времени, онежская техника имела ряд проблем с эксплуатацией и не отвечала высоким требованиям по лесозаготовке. По этой причине многие предприятия вынуждены были отказаться от старых моделей, например ТДТ-40, который был выпущен 10 лет до начала производства нового типа трактора морально и физически устарел по многим показателям.

Учитывая пожелания лесозаготовителей, в 1962 году разрабатывается новый концепт и в 1964 году с конвейера сходит первый образец, имевший объем хлыста для эффективной транспортировки материала – 0,6 м2. Производители решили не рисковать с концептом ТДТ-40, и за основу новой модели взяли серию трактора Т-49.

Что нужно знать про модель ТДТ 55

Трелевочник ТДТ 55 зарекомендовал себя в качестве неприхотливой машины для работы в любых условиях. Даже если доверить управление этим трактором неопытному трактористу, он сможет быстро разобраться с управлением и всеми техническими особенностями машины, ведь ТДТ 55 — это образец простоты и надёжности. Сегодня на рынке практически невозможно найти такой же универсальный трактор, который можно было бы приобрести по сравнительно низкой цене.

Модель ТДТ 55 пришла на замену самому первому трелевочному трактору в Советском Союзе. Речь идёт о модели ТДТ 40. Она имела целый ряд серьёзных недостатков, поэтому было принято решение свернуть производство и начать разработку новой (более универсальной) модели, которая могла бы работать даже в самых тяжёлых условиях и заменила бы устаревшую модель.

Высокопрочные материалы, а также предельно простые механизмы сделали эту модель одной из лучших для выполнения самых разных видов работ.

Двигатели трактора ТДТ-55

ТДТ-55 оснащается 3 вариантами силовых агрегатов:

1. СМД-14БН. Двигатель имеет 4 цилиндра, его мощность номинальная составляет 62 л.с. Максимальное количество вращений рассчитано на 1500 оборотов в минуту. Расход топлива составляет 218 г/кВт.ч.

2. СМД-18Н-01. Двигатель имеет 4 цилиндра, его номинальная мощность составляет 100 л.с. Максимальное количество вращений рассчитано на 1800 оборотов в минуту. Расход топлива составляет 227 г/кВт.ч.

3. Д-245Л. Двигатель имеет 4 цилиндра, его номинальная мощность составляет 130 л.с. Максимальное количество вращений рассчитано на 1800 оборотов в минуту. Расход топлива составляет 229 г/кВт.ч.

ТДТ 55 представляет собой трелевочный гусеничный трактор. Он создан специально для штабелирования, а также для вывоза крупного либо среднего леса. Конструкция трактора позволяет использовать его для работы в самых сложных условиях.

ТДТ-55 — Википедия

Материал из Википедии — свободной энциклопедии

ТДТ-55 — гусеничный трелёвочный трактор, предназначенный для вывозки и штабелирования среднего и крупного леса. Приспособлен для работы в сложных лесных условиях.

Выпускался с 1966 года на Онежском тракторном заводе. В октябре 2003 года модель была снята с производства. Данный трактор зарекомендовал себя, как неприхотливый в эксплуатации и ремонтопригодный практически в любых условиях.

Двигатель

На ТДТ-55 устанавливались двигатели СМД-14БН, СМД-18Н, Д-245 (на поздних выпусках), четырехцилиндровые с наддувом или без. Как правило, двигатели СМД-18, ввиду сложности обслуживания и эксплуатации, переоборудовались в СМД-14. При этом менялась цилиндро-поршневая группа, перенастраивался топливный насос высокого давления, и удалялся турбинный компрессор (из-за применения низкокачественных ГСМ). Относительно слабые двигатели СМД, как правило, имели малый межремонтный ресурс.

Трансмиссия

Сцепление сухое двухдисковое, имеет пару трения типа «сталь по феродо», оборудовано фронтальным тормозком. Для снижения утомления оператора снабжено гидравлическим усилителем. КПП имеет 5 передач вперёд и 1 назад, не синхронизированная, имеет фиксатор против включения и выключения передач при отпущенной педали сцепления. Установлена на двигатель. Имеется вал отбора мощности для привода лебёдки. Карданная передача соединяет КПП и задний мост трактора. Выполнена на эластичных элементах по три с каждой стороны, для предотвращения деформации и удобства демонтажа снабжена скользящей втулкой. Задний мост включает в себя главную коническую передачу, 2 сухих фрикциона «сталь по стали», два плавающих ленточных тормозных механизма, две конечных передачи.

Гидросистема

Двухконтурная с общим баком.

  1. Система управления движением содержит насос НШ-10, трёхсекционный гидроусилитель, трубопроводы. 1-я секция предназначена для облегчения выключения сцепления, а 2-я и 3-я для облегчения выполнения поворотов трактора. Эффективность её такова, что любое из указанных действий можно выполнить пальцем руки.
  2. Система управления рабочими органами содержит насос НШ-50, двухсекционный гидрораспределитель, гидроцилиндры, трубопроводы. 1-я секция отвечает за управление бульдозерным отвалом, а 2-я за управление трелёвочным щитом.

Органы управления

Педаль подачи топлива, совмещённая с рычагом, два рычага поворота и торможениия трактора, педаль выключения сцепления, рычаг включения и реверса лебёдки, рычаг муфты лебёдки, рычаг тормоза лебёдки.

Рабочие органы

Включают в себя бульдозерную навеску, трелёвочный щит, реверсивную лебёдку на 40 метров троса с чокерами в количестве до 25 штук.

Фотографии

  • Трелёвочный трактор ТДТ-55А на склоне ущелья Ким-Асар в окрестностях Медео, расчищающий горный склон после урагана. Август 2012 года

См. также

Ссылки


Трелёвочный трактор ТДТ-55 оказывает минимальную нагрузку на грунт

Трелевочный трактор предназначен для выполнения лесозаготовительных работ средней и высокой сложности. Данная техника разработана специально для работы в сложных условиях, в частности для пересечения бездорожья. С помощью трелевочного трактора осуществляется штабелирование и вывозка леса до пунктов дальнейшей его переработки. Вне зависимости от модели и фирмы производителя техника имеет основной набор навесного оборудования: бульдозер, трелевочная лебедка и специальный щит для погрузки древесины.

Сфера использования трелёвочного трактора ТДТ-55

Отечественный трелёвочный трактор ТДТ-55 используется в крупной промышленности, а также в сфере ликвидации чрезвычайных происшествий. Техника применяется для проведения лесозаготовительных и транспортных работ. С помощью данного трактора осуществляется подготовка и транспортировка леса на пункт дальнейшей переработки или склад. Благодаря своим техническим характеристикам машина может работать в самых сложных и неблагоприятных условиях, в том числе и на бездорожье.

Во время своего производства ТДТ-55 поставлялся в государственные предприятия, в лесхозы, а также реализовывался на внутреннем и зарубежном рынке. В некоторых случаях трактор может использоваться и в строительной сфере. На Онежском тракторном заводе ТДТ-55 имел специальные модификации для работы в МЧС. Машина практически не отличалась от базовой модели, однако имела специфическую раскраску и индивидуальный набор навесного оборудования. На данный момент техника находится на службе в некоторых региональных пожарных и воинских частях.

Рабочие показатели модели

Мощный трактор ТДТ-55 технические характеристики, которого не уступают многим известным мировым аналогам, способен перемещать за один раз до 10 крупных бревен. Подобными характеристиками отличается трактор ТТ-4М. В зависимости от типа и влажности грунта показатели грузоподъемности могут изменяться. На технику устанавливается отечественный дизельный турбо-мотор СМД-18Н.01 мощностью порядка 90 л. с., при общем объеме 6,3 литра. ДВС имеет жидкостное охлаждение, поэтому в зимнее время года в качестве технической охлаждающей жидкости заправляется ТОСОЛ. Температурный режим эксплуатации зависит от типа жидкостей в рабочих механизмах, в среднем варьируется от – 40 до + 50 градусов.

Технические параметры машины:

  1. давление на грунт – 0, 4 МПа;
  2. максимальная скорость – не более 15 км/час;
  3. емкость бака – порядка 140 литров;
  4. тяговое усилие – 3 000 кгс;
  5. размеры — 5 850 мм х 2 357 мм х 2 560 мм;
  6. общий вес – 9 600 кг;
  7. основная база – ТДТ-55;
  8. силовой агрегат – двигатель СМД-18Н.01, СМД-14 мощностью 90-100 л. с., турбо объемом 6,3 литра;
  9. тип трансмиссии – механическая КПП, со встроенными синхронизаторами, реверсивная;
  10. ходовая часть – гусеничное шасси с электромоторами, ширина 440 мм.

Благодаря широким гусеницам и относительно небольшому весу техника имеет низкий показатель удельного давления на грунт, что позволяет использовать ТДТ-55 на грунтах с небольшой несущей способностью. Дополнительно на трактор могут устанавливаться различные органы внешнего освещения, механические лебедки, а также передний отвал повышенной эффективности.

Отличие конструкции от аналогов

Дизельный трактор ТДТ-55 масса которого находиться в пределах 9,6 тонн относиться к высокоэффективным видам техники, которая может эксплуатироваться на размоченных грунтах, в том числе и на болотах. Конструкция трактора достаточно проста и состоит из нескольких основных частей: несущая рама, отвал, кабина оператора и трелевочный щит для приемки грузов. Все рабочие органы устанавливаются на металлическую раму, что обеспечивает высокую узловую прочность и неприхотливость в эксплуатации так, как все системы находятся в доступном для механика месте.

Передний отвал крепится к кузову за счет специальной выдвижной рамы, которая имеет встроенные гидравлические подъемники, управляемые из кабины оператора.

Приемный трелевочный щит расположен под углом 40 – 45 градусов. Конечное его расположение может изменяться в зависимости от начальной степени загруженности машины. Гусеничное шасси приводиться в движение специальным электромоторами, которые работают от основного дизельного двигателя. Крутящий момент может изменяться вручную или автоматически с помощью системы управления оборотами ДВС.

Преимущества и недостатки

Гусеничный трактор ТДТ-55 с манипулятором имеет множество достоинств, благодаря которым получил широкую популярность во многих странах. Множество пользователей отмечают высокую надежность силового агрегата и ключевых узлов трактора. За счет простой конструкции техника может эксплуатироваться даже на самых отдаленных участках, при этом для ремонта достаточно иметь минимальный набор инструментов.

Главные преимущества:

  • высокая надежность;
  • простота конструкции и узлов;
  • хорошая ремонтопригодность;
  • хороший запас прочности рамы.

Также отмечается не только хорошая ремонтопригодность ТДТ-55, но и взаимозаменяемость практически всех запчастей, которые подходят методом подбора от другой производственной техники. Не смотря на свою неприхотливость и надежность, трактор имеет несколько неудовлетворительных характеристик, в частности: низкий комфорт для водителя-оператора, ненадежность гусеничного шасси и технически устарелый дизельный мотор, который не соответствует современным нормам.

Стоимость содержание трактора ТДТ-55

Дизельный отечественный трактор ТДИ-55А является дешевым в содержании. За счет того, что техника производилась на Онежском тракторном заводе с 1965 до 2003 года — на отечественном пространстве сохранилось достаточно большое количество запасных частей. Благодаря простой конструкции и доступности запчастей ТДТ-55 считается очень дешевым в обслуживании и содержании. Последняя модернизация турбо-дизельного мотора существенно понизила общий расход топлива с 50-ти литров до 30 в разных режимах работы. ТДТ-55 используется не только крупными промышленными компаниями, но и более мелкими рабочими фирмами.

Наличие запасных частей и их цена

Онежский трелёвочный трактор ТДТ-55 цена, на который варьируется в зависимости от конкретной комплектации, считается популярной техникой отечественного потребителя. Для выпуска деталей на данную машину в России работает порядка 5-ти крупных предприятий. Дополнительно запасные части поставляются из-за рубежа, в частности из Китая. Ценовой диапазон на основные детали варьируется от фирмы производителя, к примеру, стоимость подшипников для привода равняется 600-700 рублям. В продаже всегда имеется широкий ассортимент товаров на ТДТ-55, поэтому для потребителя отсутствуют проблемы с содержанием данной машины.

Покупка трелёвочного трактора

Выгодно купить трактор ТДТ-55 можно на вторичном рынке, где присутствует огромное количество различных предложений. Средняя цена трактора составляет 5-6 тысяч долларов без навесных систем, а укомплектованный стоит в районе 8 тыс. , долл. Перед покупкой обычно проверяется общее техническое состояние техники, а также наличие различного оборудования. На ТДТ-55 осматривается двигательный отсек и осуществляется комплексная проверка силового агрегата.

ТДТ-55 Википедия

ТДТ-55 — гусеничный трелёвочный трактор, предназначенный для вывозки и штабелирования среднего и крупного леса. Приспособлен для работы в сложных лесных условиях.

Выпускался с 1966 года на Онежском тракторном заводе. В октябре 2003 года модель была снята с производства. Данный трактор зарекомендовал себя, как неприхотливый в эксплуатации и ремонтопригодный практически в любых условиях.

Двигатель

На ТДТ-55 устанавливались двигатели СМД-14БН, СМД-18Н, Д-245 (на поздних выпусках), четырехцилиндровые с наддувом или без. Как правило, двигатели СМД-18, ввиду сложности обслуживания и эксплуатации, переоборудовались в СМД-14. При этом менялась цилиндро-поршневая группа, перенастраивался топливный насос высокого давления, и удалялся турбинный компрессор (из-за применения низкокачественных ГСМ). Относительно слабые двигатели СМД, как правило, имели малый межремонтный ресурс.

Трансмиссия

Сцепление сухое двухдисковое, имеет пару трения типа «сталь по феродо», оборудовано фронтальным тормозком. Для снижения утомления оператора снабжено гидравлическим усилителем. КПП имеет 5 передач вперёд и 1 назад, не синхронизированная, имеет фиксатор против включения и выключения передач при отпущенной педали сцепления. Установлена на двигатель. Имеется вал отбора мощности для привода лебёдки. Карданная передача соединяет КПП и задний мост трактора. Выполнена на эластичных элементах по три с каждой стороны, для предотвращения деформации и удобства демонтажа снабжена скользящей втулкой. Задний мост включает в себя главную коническую передачу, 2 сухих фрикциона «сталь по стали», два плавающих ленточных тормозных механизма, две конечных передачи.

Гидросистема

Двухконтурная с общим баком.

  1. Система управления движением содержит насос НШ-10, трёхсекционный гидроусилитель, трубопроводы. 1-я секция предназначена для облегчения выключения сцепления, а 2-я и 3-я для облегчения выполнения поворотов трактора. Эффективность её такова, что любое из указанных действий можно выполнить пальцем руки.
  2. Система управления рабочими органами содержит насос НШ-50, двухсекционный гидрораспределитель, гидроцилиндры, трубопроводы. 1-я секция отвечает за управление бульдозерным отвалом, а 2-я за управление трелёвочным щитом.

640L-II Скиддер | Трелевочный трактор

Перейти к основному содержанию

Поиск

Назад
  • Оборудование
  • Финансы
  • Запасные части и обслуживание
  • Найти дилера
  • Войти
  • Найти дилера
  • Войти

Поиск

  • Газон и сад
  • Сельское хозяйство
  • Строительство
  • Озеленение и уход за территорией
  • Поле для гольфа и спорта
  • Лесное хозяйство
  • Двигатели и трансмиссия
  • Электронные решения
  • Государственные и военные продажи
  • Аренда Продажа
  • Посмотреть все оборудование
  • Посмотреть бывшее в употреблении оборудование
  • Предложения и Скидки
  • John Deere Financial
  • Сельское хозяйство
  • Строительство и лесное хозяйство
  • Озеленение и уход за территорией
  • Внести платеж
  • Войти в мою учетную запись
  • Детали
  • Руководства и обучение
  • Информация для владельца
  • Гарантия и планы защиты
  • StellarSupport ™
  • John Deere Connected Support ™
  • Отзывов
  • Безопасность
Газон и сад
  • КОСИЛКИ
  • Газонный трактор
  • Косилки с нулевым поворотом
  • Навесное оборудование и принадлежности для ездовой косилки
  • КОММУНАЛЬНЫЕ АВТОМОБИЛИ
  • Gator ™ Подсобные автомобили
  • Приставки Gator ™ UV
  • ТРАКТОРЫ
  • Компактные тракторы (22. 4-66 л.с.)
  • Навесное оборудование для компактных тракторов
  • ИНСТРУМЕНТЫ И НОВИНКИ
  • Товары для дома и мастерской
  • Новые продукты и решения
  • Снегоуборочная техника
сельское хозяйство
  • ТРАКТОРЫ И ПОГРУЗЧИКИ
  • Полноприводные и гусеничные тракторы (двигатель 370-620 л.с.)
  • Компактные тракторы (двигатель 22,4 - 66 л.с.)
  • Рядовые тракторы (двигатель 145-410 л.с.)
  • Специальные тракторы (двигатель 75-155 л.с.)
  • Коммунальные тракторы (двигатель 45-250 л.с.)
  • Навесное оборудование для служебных тракторов
  • Фронтальные погрузчики
  • Скребковые системы
  • ИНСТРУМЕНТЫ, НОВОЕ И Б / У ОБОРУДОВАНИЕ
  • Погрузчики
  • Товары для дома и мастерской
  • Новые продукты и решения
  • Подержанное оборудование
  • ОБОРУДОВАНИЕ И ТЕХНОЛОГИИ СЕЛЬСКОГО ХОЗЯЙСТВА
  • Резаки и измельчители
  • Уборочная техника
  • Техника для сена и корма
  • Комплекты повышения производительности
  • Посадочное оборудование
  • Технология точного земледелия
  • Посевное оборудование
  • Распылители и аппликаторы
  • Почвообрабатывающая техника
  • КОММУНАЛЬНЫЕ АВТОМОБИЛИ
  • Gator ™ Подсобные автомобили
  • Приставки Gator ™ UV
строительство
  • Самосвалы с шарнирно-сочлененной рамой
  • Экскаваторы-экскаваторы
  • Гусеничные компактные погрузчики
  • Гусеничные погрузчики
  • Бульдозеры
  • Экскаваторы
  • Автогрейдеры
  • Скребковые системы
  • Мини-погрузчики
  • Тракторы-погрузчики
  • Колесные погрузчики
  • Решения в области строительных технологий
  • Строительное оборудование
  • Строительное оборудование бывшего в употреблении
Ландшафтный дизайн и уход за территорией
  • КОСИЛКИ И ТРАКТОРЫ
  • Коммерческие косилки
  • Резаки и измельчители
  • Фронтальные погрузчики для тракторов
  • Специальные тракторы (двигатель 75-155 л. с.)
  • Компактные тракторы (22.4-66 л.с.)
  • Навесное оборудование для компактных тракторов
  • ИНСТРУМЕНТЫ И НОВИНКИ
  • Товары для дома и мастерской
  • Новые продукты и решения
  • Снегоуборочная техника
  • Погрузчики
  • Навесное оборудование
  • ОБОРУДОВАНИЕ ДЛЯ РАБОТЫ
  • Экскаваторы-экскаваторы
  • Гусеничные компактные погрузчики
  • Экскаваторы
  • Мини-погрузчики
  • Колесные погрузчики
  • Навесное оборудование для рабочего места
  • КОММУНАЛЬНЫЕ АВТОМОБИЛИ
  • Gator ™ Подсобные автомобили

625H Скиддер | Скиддеры серии H | Шестиколесный трелевочный трактор

Преимущество шести колес

Уникальная линейка полноприводных трелевочных тракторов Tigercat предлагает огромные преимущества в плане комфорта оператора, воздействия на окружающую среду, полезной нагрузки и производительности. Шестиколесные трелевочные тракторы Tigercat проверены на практике более чем двадцатилетним опытом разработки и реального применения в самых сложных добывающих операциях на планете.

Внимание к оператору

Новое рабочее место оператора серии H просторное и удобное, с улучшенной эргономикой и полностью переработанной системой обслуживания.

Кабина на 20% больше.

Увеличение площади окон на 19% для непревзойденного обзора во всех направлениях.

На 50% больше вентиляции HVAC с улучшенным контролем температуры и автоматическим размораживанием.

Цифры не лгут, но вы должны сесть в новое сиденье и испытать поворот нового поколения - легкое вращение на 220 ° с блокировкой и разблокировкой кнопки в любом положении. Маленькие детали, такие как подстаканник с климат-контролем и место для шляпы, делают долгие дни короче. Прочная внутренняя отделка легко чистится. 5-точечный ремень безопасности делает экстремальные условия более комфортными.

Tigercat power. Поддержка Tigercat.

Трелевочный трактор 625H оснащен двигателем Tigercat FPT Tier 2 или Tier 4f.Двигатель Tier 4f соответствует последним стандартам выбросов в Северной Америке и Европе.

С опцией двигателя Tier 2 компания Tigercat предоставляет преимущества мощности Tigercat и поддержку профессионалам лесозаготовительной техники по всему миру.

Разница в приводе…

Гидростатический привод имеет множество преимуществ. Отличные характеристики на пересеченной местности, поскольку полное тяговое усилие доступно при любой частоте вращения двигателя, что сводит к минимуму пробуксовку колес и улучшает характеристики отрыва.Оператор ценит упрощенное управление приводом без переключения передач.

Электронная технология управления в сочетании с уникальной системой гидростатического привода Tigercat позволяет трелевочному трактору работать с переменной частотой вращения двигателя, автоматически увеличивая частоту вращения двигателя, когда требуется дополнительная мощность. В результате повышается экономия топлива.

Ручная кладь: Руководство по ограничениям размеров и веса ручной клади

Мы знаем, что путешествовать сейчас особенно сложно. Но наряду с последние советы и обновления для путешествий по COVID-19, мы хотим продолжать вдохновлять вас новым туристическим контентом, чтобы вы были готовы, когда мир снова откроет свои двери.

Ни один путешественник не хочет, чтобы его поймали с ручной кладью неправильного размера. Ниже мы собрали данные о нормах обслуживания для салонов крупных авиакомпаний Европы в одно удобное для чтения руководство. Надоело ждать свой багаж у карусели? Ознакомьтесь с этими замечательными советами по путешествию налегке с ручной кладью.

Искать предложения авиабилетов в приложении

Авиакомпания Надбавка Макс.Размеры Макс. Вес
Aer Lingus 1 ручная кладь + 1 личная вещь 55x40x24 см 10 кг
Аэрофлот 1 ручная кладь 55x40x25 см 10 кг (15 кг для пассажиров бизнес-класса)
Air Asia 1 ручная кладь +
1 маленькая сумка
56x36x23см
40x30x10см
Общий вес 7 кг
Air France 1 ручная кладь +
1 личная вещь
55x35x25см
40x30x15см
Общий вес 12-18кг в зависимости от типа билета
British Airways 1 ручная кладь +
1 ноутбук / сумка
56x45x25 см
40x30x15 см
Общий вес 23 кг
Дельта 1 ручная кладь +
1 личная вещь
56x35x23 см
Без ограничений по весу *
easyJet 1 ручная кладь 56x45x25 см Без ограничений по весу
Эмирейтс 1 ручная кладь 55x38x20 см 7 кг
Etihad Airways 1 ручная кладь +
1 личная вещь
50x40x21см, 40x30x15 для личных вещей
7 кг для ручной клади + 5 кг для личных вещей
Jet2 1 ручная кладь +
1 ноутбук / сумка
56x45x25 см Общая масса 10 кг
KLM 1 ручная кладь +
1 маленькая сумка
55x35x25см
40x30x15см
Общий вес 12 кг
Люфтганза 1 ручная кладь + 1 складная сумка для одежды 55x40x23см, 57x54x15см для сумки для одежды
8 кг
Норвежский 1 ручная кладь +
1 сумка под сиденьем
55x40x23см
30x25x38см
Общая масса 10 кг
Qatar Airways 1 ручная кладь +
1 личная вещь
50x37x25 см Общий вес 7 кг
Ryanair 1 маленькая сумка 40x20x25 см Без ограничения по весу
Thomas Cook Airlines 1 ручная кладь +
1 личная вещь
55x40x20 см 6 кг
TUI Airways 1 ручная кладь 55x40x20 см 10 кг
Турецкие авиалинии 1 ручная кладь 55x40x23 см 8 кг
Virgin Atlantic 1 ручная кладь +
1 личная вещь
23x36x56 см 10 кг
Vueling Airlines 1 ручная кладь +
1 маленькая сумка
55x40x20 см
35x20x20 см
Общая масса 10 кг
Wizz Air 1 ручная кладь 40x30x20 см 10 кг

* Максимальный вес ручной клади не применяется, за исключением следующих случаев: международный аэропорт Чанги, международный аэропорт Пекин Столичный и международный аэропорт Пудун

Искать предложения авиабилетов в приложении

Прочитайте практические советы путешественникам:

Skyscanner - это всемирная поисковая система для путешествий, помогающая тратить больше денег на авиабилеты, отели и аренду автомобилей.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
