Ускорительный насос солекс: Ускорительный насос (УН) карбюратора 21073 Солекс

Ускорительный насос (УН) карбюратора 21073 Солекс

Ускорительный насос (УН) карбюратора 21073-1107010 Солекс, что это?

Ускорительный насос карбюратора Солекс 21073 – это встроенная в карбюратор механическая система (насос), предназначенная для кратковременного принудительного обогащения топливной смеси при резком нажатии на педаль газа (ускорении, разгоне).

1. Расположение ускорительного насоса карбюратора 21073 Солекс.

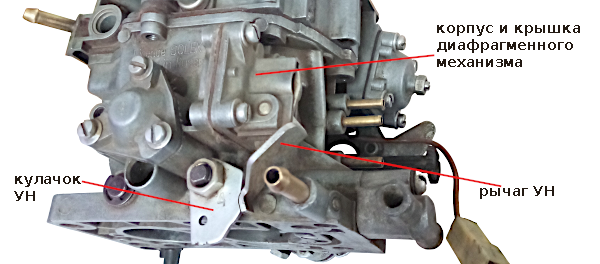

Ускорительный насос встроен в корпус карбюратора. Далее показаны видимые элементы ускорительного насоса. См. фото в начале статье и ниже.

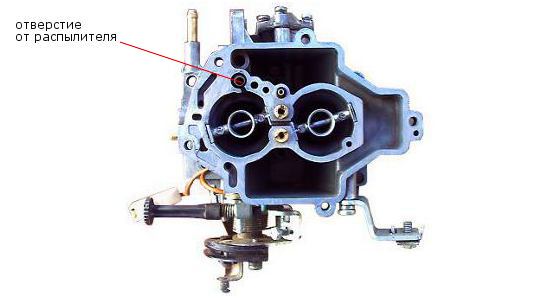

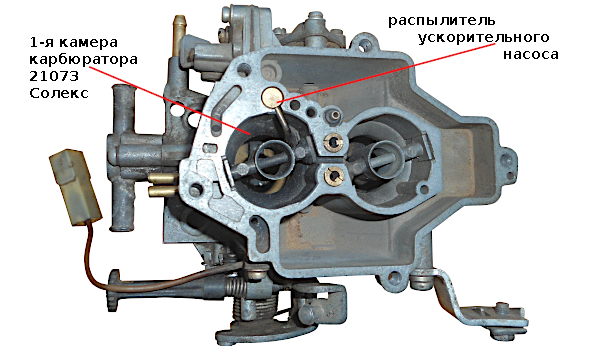

Распылитель ускорительного насоса карбюратора 21073 Солекс

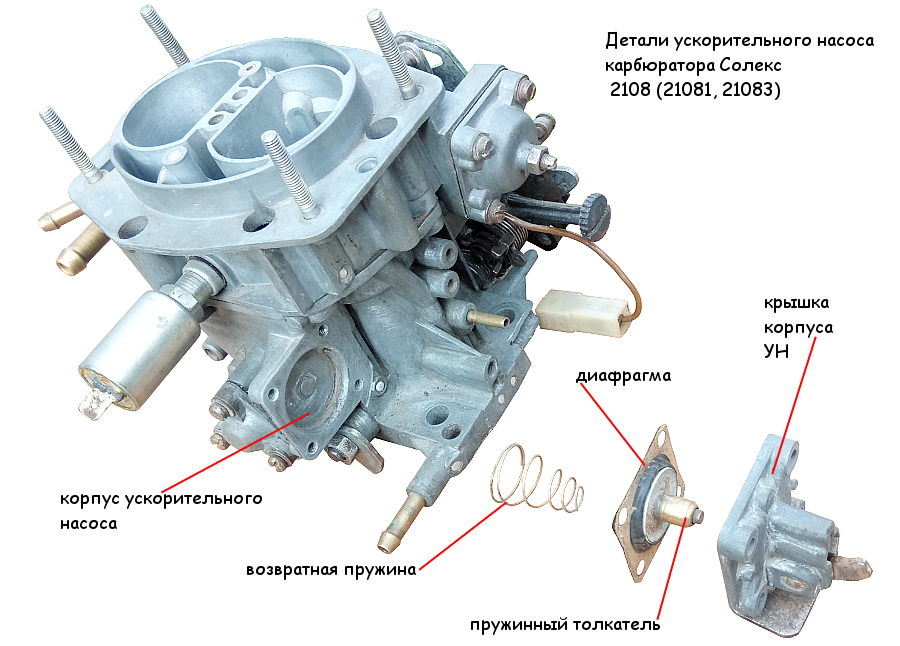

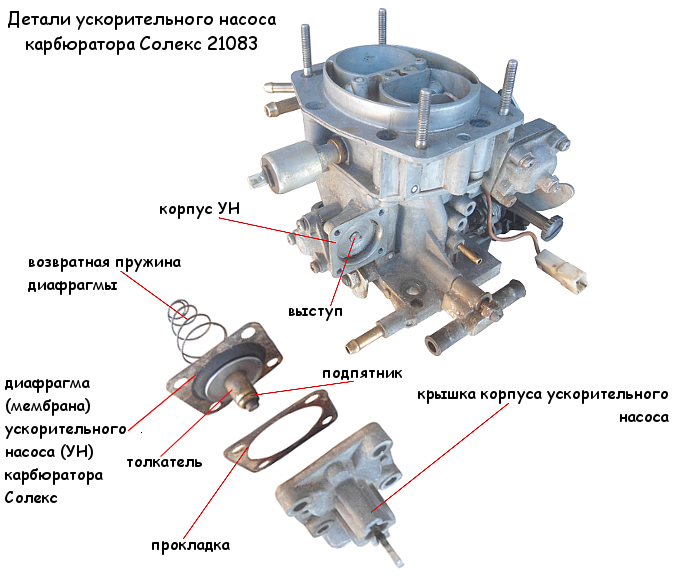

2. Устройство ускорительного насоса карбюратора 21073 Солекс.

Ускорительный насос карбюратора Солекс 21073 механический, диафрагменного типа, с приводом от оси дроссельной заслонки первой камеры. Он состоит из корпуса диафрагменного механизма (внутри диафрагма, возвратная пружина и подпружиненный толкатель), привода (кулачок № 4 на оси дроссельной заслонки первой камеры и рычаг в крышке диафрагменного механизма), распылителя (с одним носиком, выведенным в полость первой камеры и шариковым выпускным клапаном), и каналов в поплавковую камеру (с впускным клапаном), и к распылителю.

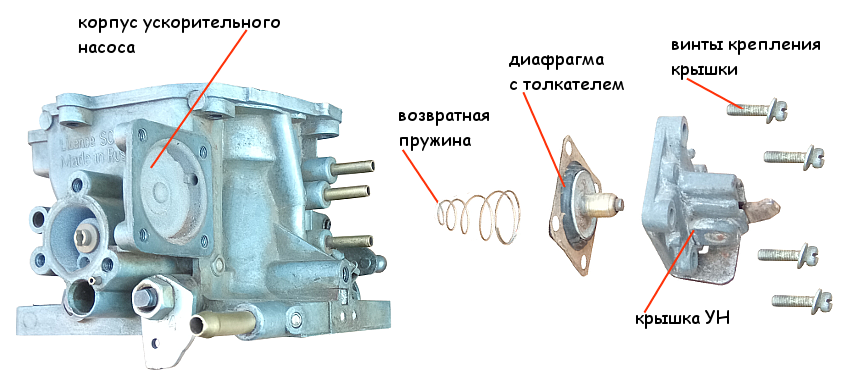

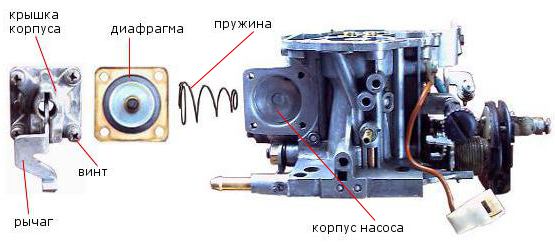

Устройство ускорительного насоса карбюратора 21073 Солекс

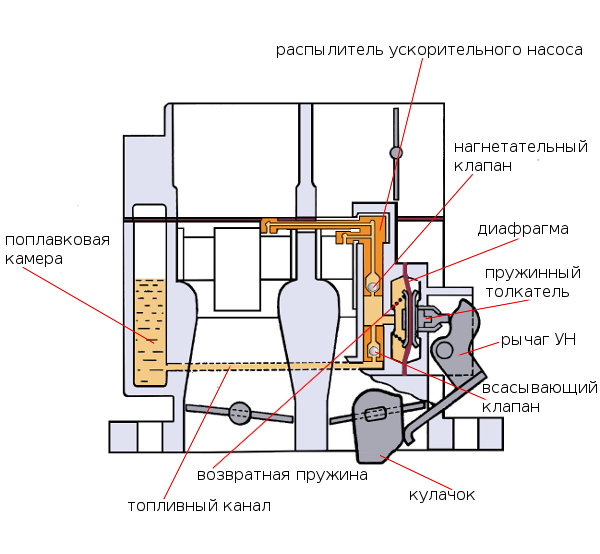

3. Принцип действия ускорительного насоса карбюратора 21073 Солекс.

При нажатии на педаль «газа» бензин, находящийся в корпусе УН вытесняется оттуда диафрагмой и впрыскивается через распылитель, в первую камеру карбюратора обогащая топливную смесь. При отпускании педали газа топливо, наоборот, втягивается из поплавковой камеры в корпус ускорительного насоса под диафрагму. Циклы впрыск-втягивание повторяются постоянно при нажатии-отпускании педали газа.

Подробнее и нагляднее на схемах: «Принцип действия ускорительного насоса карбюратора Солекс 21073».

4. Неисправности ускорительного насоса карбюратора Солекс.

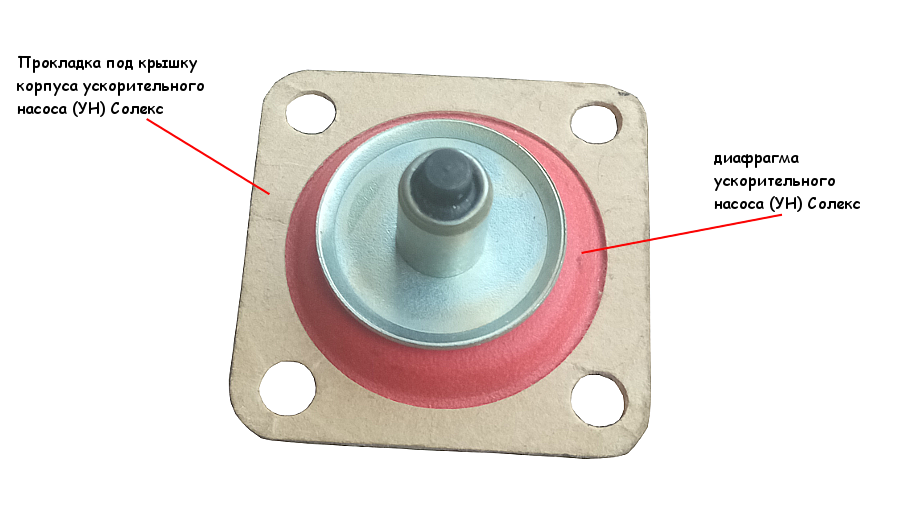

— Основная и наиболее распространенная – разрыв диафрагмы (вследствие износа или низкого качества изготовления). Ускорительный насос практически перестает работать (струя из носика слабая, кривая или отсутствует вовсе), на его корпусе появляются потеки бензина. Диафрагму можно заменить либо на снятом карбюраторе, либо, не снимая его с двигателя.

— Засорение распылителя ускорительного насоса

При наличии отложений в корпусе распылителя нарушается подвижность шарика его выпускного клапана и снижается проходимость носика. Потрясем снятый распылитель – должен быть стук шарика в корпусе. Если его нет, то засорен. Замачиваем распылитель в ацетоне на пару часов, продуваем сжатым воздухом, прочищаем тонкой медной проволокой. Если не помогло, заменяем новым.

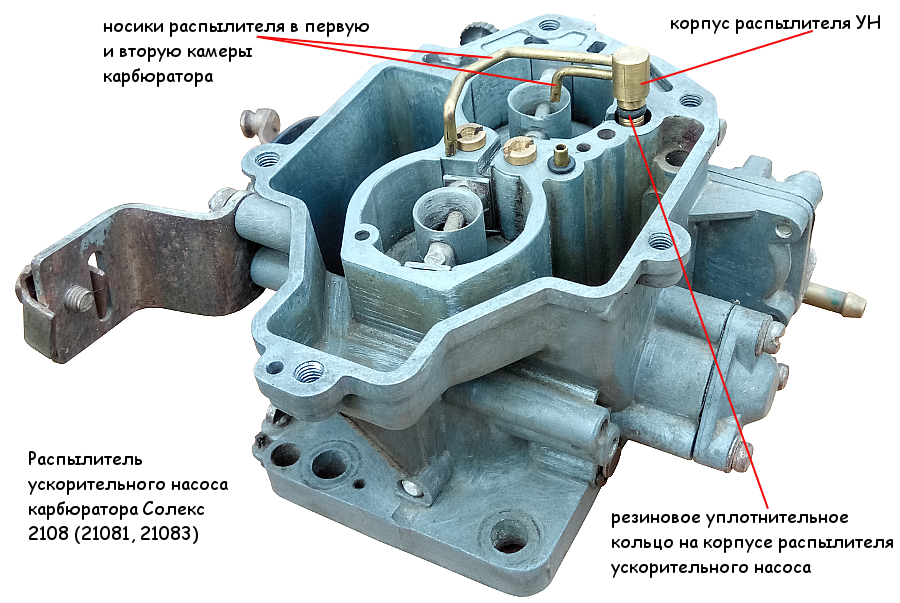

— Износ резинового уплотнительного кольца на корпусе распылителя

При нажатии на педаль газа топливо будет вытекать не только из носика распылителя, но и под негерметичное резиновое кольцо. Эффективность работы УН снижается, так количество топлива, проходящего через него, уменьшается. Заменяем кольцо новым.

К числу реже встречающихся неисправностей можно отнести поломку возвратной пружины диафрагмы, ее подпружиненного толкателя, засорение каналов УН и впускного клапана, износ кулачка привода. В любом случае эффективность работы УН снижается, либо он вообще отказывается работать (появляются «провалы» при резком нажатии на педаль газа, снижается приемистость двигателя).

Подробнее: «Не работает ускорительный насос карбюратора Солекс».

5. Проверка и ремонт ускорительного насоса карбюратора Солекс 21073.

Рукой резко нажимаем на привод ускорительного насоса (либо на педаль газа в салоне) и визуально оцениваем состояние струи выходящей из носика распылителя УН. У исправного УН струя должна быть толстая, сильная, непрерывная, продолжительностью 2-3 секунды. Падает в зазор между открывшейся дроссельной заслонкой и стенкой первой камеры.

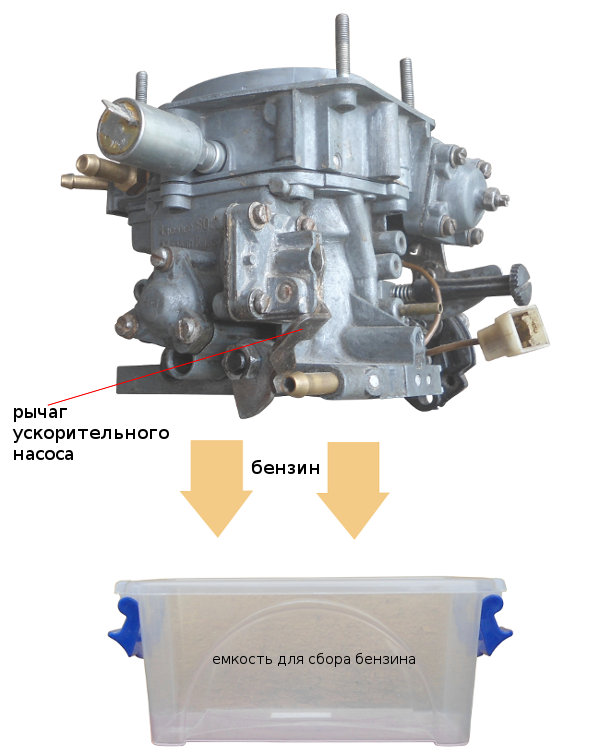

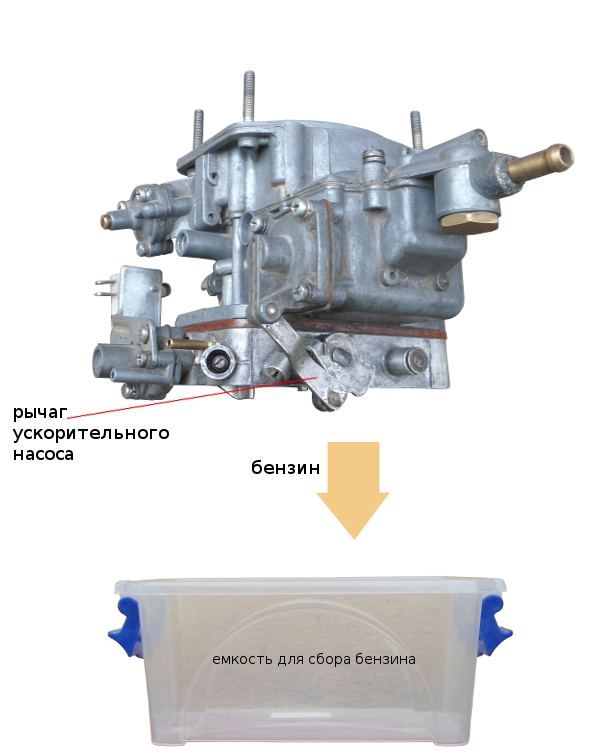

Можно оценить состояние ускорительного насоса карбюратора 21073 Солекс проведя проверку его производительности.

Подробнее: «Проверка производительности ускорительного насоса карбюраторов Солекс и Озон».

6. Параметры и тарировочные данные ускорительного насоса карбюратора 21073 Солекс.

Подробнее: «Параметры и тарировочные данные карбюратора 21073-1107010 Солекс».

Примечания и дополнения

— Особенностью и отличительной чертой карбюратора 21073 Солекс от карбюраторов Солекс 2108, 21081, 21083 является распылитель повышенной производительности с одним носиком, направленным в первую камеру карбюратора. Это связано с тем, что для автомобиль «Нива», являющегося внедорожником, на двигателе которого он установлен, эксплуатируемого на небольших скоростях, в условиях плохой проходимости, необходимо повышенное обогащение топливной смеси именно при работе первой камеры карбюратора и активном дросселировании (режимы: разгон с места, пробуксовка, раскачка). Для движения на повышенных скоростях, когда в работу вступает вторая камера, этот автомобиль не предназначен. Значит и излишне обогащать смесь во второй камере не обязательно.

— Величина и продолжительность впрыска топлива через ускорительный насос зависит от профиля рабочей поверхности его кулачка. Для кулачка №4 УН Солекс 21073 это впрыск практически всего топлива с первых секунд работы насоса (обеспечение мощного подхвата с низов). Что достигается небольшим выступом на кулачке. При дожимании педали газа до упора впрыск небольшой.

Еще статьи по карбюратору 21073 Солекс

— Система холостого хода карбюратора 21073 Солекс, схема

— Схема экономайзера мощностных режимов карбюратора Солекс 21073

— Схема пускового устройства карбюратора 21073 Солекс

— Главные дозирующие системы (ГДС) карбюратора 21073 Солекс, схема

— Регулировочные винты карбюратора 21073 Солекс
