Установка автономного отопителя на автомобиль своими руками – Установка автономного отопителя на автомобиль своими руками

Содержание

инструкция по монтажу своими руками, видео, фото

Понравилась статья? Следите за новыми идеями полезных авто советов в нашем канале. Подписывайтесь на нас в Яндекс.Дзене. Подписаться.

Необходимым условием в дальней дороге в холодное время года является поддержание комфортной температуры в салоне автомобиля. И здесь одним из оптимальных решений будет отопитель Webasto – автономный прибор, обеспечивающий прогрев воздуха в машине до необходимой температуры.

В статье мы расскажем о том, что собой представляет это устройство, зачем оно нужно, а также опишем процесс самостоятельной установки отопителя.

Обогрев машины автономной системой

Информация об автономном обогреве

Способы прогрева автомобиля

Для обеспечения комфортного микроклимата в салоне машины чаще всего используются автомобильные печки. Однако у них есть существенный недостаток – они функционируют только тогда, когда двигатель автомобиля находится в рабочем режиме.

Однако это возможно не всегда, а потому в некоторых ситуациях водителю приходится мерзнуть, сетуя на неправильно выбранную одежду или обувь.

Альтернативой печке может стать электрообогреватель, однако и в этом случае есть нюансы. И самый главный заключается в том, что запас электроэнергии в автомобиле не бесконечен, и потому не всегда есть возможность расходовать заряд аккумулятора на обогрев.

Знакомая ситуация, не правда ли?

Выходом из такой ситуации являются автономные обогреватели автомобиля. Конечно, цена такого устройства выходит значительно большей, чем у стандартной печки, но и выгод от его эксплуатации предостаточно.

Кому будет полезен отопитель

В чем же заключаются эти выгоды?

  • Во-первых, автономный обогреватель создает в кабине автомобиля комфортную температуру сразу же после включения.
    Если с печкой мы бы услышали от водителя привычное «Потерпите, сейчас заведемся и нагреемся», то в случае с автономным теплогенератором мерзнуть не придется.

Обратите внимание!
Некоторые автономные отопители Webasto оборудуются модулем, обеспечивающим включение системы с мобильного телефона или специального пульта.

В этом случае можно начать обогрев салона заблаговременно, и к вашему приходу автомобиль будет достаточно теплым.

Установка аппарата в автобус

  • Во-вторых, использование этого устройства обеспечивает предпусковой прогрев двигателя. Благодаря этому даже на сильном морозе автомобиль заводится очень быстро, и ресурс двигателя существенно экономится.
  • Также стоит упомянуть о таких преимуществах как поддержание температуры в машине при длительной стоянке (дальнобойщики и ожидающие в очередях на таможню оценят), быстрый обогрев стекол, защита их от обмерзания и запотевания и т.д.

Исходя из этих преимуществ, устройства для обогрева от компании Webasto можно рекомендовать:

  • Тем, кто не любит мерзнуть в салоне автомобиля, или семьям, которые часто возят в салоне автомобиля маленьких детей.
  • Тем, кто подолгу стоит в пробках, очередях и т.д. В первую очередь это таксисты, курьеры, дальнобойщики, водители спецтехники и т.д.
  • А также тем, кто старается уменьшить износ двигателя своего автомобиля и по максимуму реализовать его КПД.

Конструкция отопителей

Воздушные

По конструкции автономные системы отопления делятся на воздушные и жидкостные. К наиболее распространенной категории устройств относятся именно воздушные системы.

Так работает воздушный обогреватель

Воздушная автономная система отопления Webasto имеет следующую конструкцию:

  • Основным элементом является герметично замкнутая камера сгорания.
  • В нее под действием топливного насоса через автоматически регулируемый кран со встроенным фильтром поступает топливо.
  • За запуск процесса воспламенения отвечает свеча накаливания.
  • Топливно-воздушная смесь воспламеняется и сгорает в специальном устройстве – горелке с насадкой особой формы. Воздух поступает в насадку горелки с помощью специального нагнетающего устройства, после чего – проходит в теплообменник.
  • В теплообменнике воздух прогревается до необходимой температуры, а затем под воздействием того же нагнетателя поступает в салон.

Остывший воздух из салона через заборные отверстия снова попадает в отопитель, где опять нагревается.

Воздушные отопители могут быть установлены практически на любом автомобиле, габариты которого позволяют уместить корпус устройства. Особенностями воздушных моделей является относительно малая масса (до 7 кг), а также небольшой расход горючего. За час работы установки в режиме непрерывного обогрева сжигается от 0,1 до 0,25 л топлива в зависимости от модификации.

Жидкостные

Жидкостные модели автономных теплогенерирующих устройств от компании Webasto отличаются несколько большим расходом топлива. За час работы такая установка расходует до литра горючего.

Внешний вид жидкостной модели

Принцип работы этого агрегата заключается в использовании ресурсов системы охлаждения двигателя:

  • По сигналу пользователя (нажатие кнопки, срабатывание таймера, сигнал с пульта или телефона) запускается насос отопителя.
  • Под воздействием насоса начинается прокачка охлаждающей жидкости.
  • Затем в камеру сгорания подается топливо, которое воспламеняется от свечи накаливания и сгорает, передавая через теплообменник тепловую энергию к циркулирующему по трубам теплоносителю.
  • Благодаря этому даже при «молчащем» двигателе включается штатная система обогрева автомобиля, поскольку прогретый теплоноситель начинает передавать энергию печке.

Схема теплообмена

Управляет процессом автоматическая регулирующая система. При необходимости она увеличивает либо уменьшает подачу топлива в камеру сгорания, а также регулирует процесс нагнетания воздуха в систему.

Управление работой отопителя

Выше мы уже несколько раз упомянули об автоматизации работы системы. Пора более подробно рассмотреть, с помощью каких элементов можно регулировать объем потребляемого топлива и планировать поддержание температуры.

Управлять работой установки можно с помощью таких устройств:

  • Минитаймер – дает возможность программировать запуск прогрева на 24 часа, т.е. на сутки. У штатного минитаймера от компании Webasto есть возможность установить три точки включения, и для каждой из них задать продолжительность работы.

Модульный таймер

  • Модульные таймеры представляют собой усовершенствованную разновидность предыдущего устройства. С помощью модульного таймера можно распланировать запуск обогрева в течение недели (к примеру, в воскресенье машина не нужна – потому и отопитель не включается).
  • Брелок дистанционного управления имеет функционал, аналогичный минитаймеру. Радиус действия брелка составляет около 1 км, потому, даже находясь в офисе, вы можете прогреть машину к моменту предполагаемой поездки.
  • GSM-модуль позволяет управлять работой обогревателя с помощью мобильного телефона.

avtoelektrik-info.ru

обзор, установка, виды и отзывы :: SYL.ru

Если на улице холодная погода, вполне естественно, что первое желание при посадке в машину – согреться. Когда нарушен режим обогрева салона, становится некомфортно как пассажирам, так и деталям автомобиля. Минусовая температура негативно сказывается на узлах, в которых циркулирует жидкость (это же касается и силового агрегата). Отопители автономные дают возможность отрегулировать микроклимат в машине, избежать поломок и повысить комфортность для пассажиров. Стандартное отопление салона часто эффективно только при движении, а во время стоянки большая часть тепла просто улетает на подогрев наружного воздуха.

Предназначение

Рискуя несколько часов пробыть на морозе, многие не задумываются о возможных последствиях. На самом деле, мотор остывает за пару часов, а салон еще быстрее. Чтобы впоследствии не потребовался ремонт автономных устройств, большинство изготовителей советует по поводу монтажа обращаться к профессионалам. Но, если имеется определенный опыт и соответствующие навыки, установить такое приспособление по силам собственноручно.

Обогрев от работающего двигателя предусмотрен во всех легковых машинах и коммерческих автомобилях. Однако для наличия тепла при длительной стоянке, наиболее результативным вариантом является установка автономного отопителя. Чтобы правильно и эффективно обеспечить их монтаж и эксплуатацию, следует изучить типы агрегатов, их характеристики и возможности.

Виды и типы обогревателей для авто

Автономные отопители для автомобилей бывают трех типов:

  1. Воздушные модели.
  2. Масляные варианты.
  3. Обогреватели жидкостного типа.

Кроме того, приспособления подразделяются по принципу питания. В качестве такового может использоваться электроэнергия (12 и 24 вольта), газ, дизельное топливо или бензин. Также имеются комбинированные вариации.

Независимые обогреватели салона служат для поддержания оптимального температурного режима. Их особенность в том, что они могут функционировать без запущенного двигателя. Имеется несколько режимов работы: стандартная вентиляция и подсос воздушной смеси снаружи. За контроль работы отвечает внешний термостат или встроенный таймер. Отопители автономные обеспечивают комфортные условия для пассажиров, водителей дальнего следования, операторов специальной техники.

Воздушные модификации

Подобные устройства ориентированы на прогрев внутренней части транспортного средства (кабины, багажника, пассажирского салона). Воздушная смесь в таких обогревателях проходит через нагревательный элемент и подается обратно.

Благодаря регулятору водитель может экономно расходовать заряд аккумулятора и топливные ресурсы, в зависимости от требуемой температуры и состояния погоды на улице. Воздушный автономный отопитель салона представляет традиционный тепловентилятор, работающий по принципу фена. Популярные производители: "Планар", Webasto, Belief.

Жидкостно-масляный вариант

Такие отопители автономные более функциональны, они обогревают сначала силовой агрегат, а далее – внутреннее оснащение машины. Подобная конструкция упрощает процесс запуска автомобиля даже при минусовой температуре.

Жидкостные обогреватели управляются дистанционно либо предварительным программированием на определенный режим работы. Самые популярные изготовители рассматриваемых приспособлений: "Бинар", Webasto, Eberspacher.

Газовые обогреватели для салона

Отопители автономные газовые отличаются от «собратьев» тем, что работают на сжиженном газе. Основным достоинством конструкций является простота исполнения, независимость от других источников питания, безопасность. Данный обогреватель не разряжает АКБ.

Также продукты горения газа не отравляют пассажиров, а выводятся наружу, что обеспечивает экологическую безопасность, невзирая на длительность использования оборудования. Агрегат функционирует по принципу циркуляции воздуха в машине. Теплоотдача осуществляется посредством природной конвекции воздушных масс. Более интенсивное смешивание обеспечивает дополнительный вентилятор, который обладает не очень высокой мощностью.

Автомобильные обогреватели на газу не вызывают проблем в процессе эксплуатации, они не оснащены вращающимися элементами, что обеспечивает высокие показатели надежности и безопасности.

Устройство машинного газового обогревателя

Автономные отопители для автомобилей на газу представляют собой блок из труб, размещенных внутри элемента большего диаметра. По одним деталям заходит чистый воздух, другие трубки предназначены для отвода отработавших газов.

Благодаря такой конструкции воздух в кабине и салоне не выжигается, при этом тепло – остается. Рассматриваемое приспособление не зависит от работоспособности машины, и в случае поломки мотора или аккумулятора, способно обеспечить теплом водителя и пассажиров.

Плюсы газовых обогревателей:

  • Длительный срок эксплуатации (порядка 15 лет).
  • Приемлемая цена, обусловленная отсутствием электроники.
  • Присутствие блока контроля климата, который есть в большинстве современных устройств, что гарантирует выбор оптимального температурного режима.
  • Независимость от ресурсов авто (приспособленность к работе в различных условиях).
  • Возможность питания агрегата от разных по объему емкостей.

Стоит отметить, что отопители автономные на газу можно включать в движении и на заглушенном транспортном средстве. Чтобы активировать устройство нужно просто открыть подачу газа, а для прекращения работы – воспользоваться соответствующим тумблером.

Автономный отопитель салона на 12 вольт

Не так давно преимущественная часть электрических обогревателей для салона авто оснащалась нагревательными спиралями. В последнее время львиная доля таких приспособлений изготавливается из керамики. К плюсам устройства относятся следующие аспекты:

  • Сохранение кислорода и отсутствие эффекта осушения воздуха.
  • Возможность взаимодействия с аккумулятором 12/24 В.
  • Быстрое нагревание и хорошая теплоотдача.
  • Экономичность, защита от перегрева, компактность и простота в обслуживании.

Автономный отопитель 12 вольт имеет массу не более килограмма, что дает возможность легко его перенести в нужное место. Стоимость таких моделей довольно высока, однако при желании можно подобрать модификацию по своим предпочтениям, учитывая качественные характеристики устройства.

Некоторые модели и марки

Автономный отопитель салона на 12 вольт изготавливают несколько производителей с мировым именем. Некоторые из них с краткими характеристиками приспособлений представлены ниже:

  1. Бренд Calix Slim Line 800W – весьма мощный прибор отличается высокими показателями мощности, способен быстро прогреть салон автомобиля. Обогреватель оснащен регулятором, что дает возможность настроить микроклимат в соответствии с погодными условиями. Устройство имеет высокие характеристики по безопасности, оборудовано тепловой защитой от чрезмерного перегрева.
  2. ZNICH PFJ – нагреватель для салона легкового автомобиля, функционирующий от напряжения 12 и 24 Вольта. Приспособление ориентировано на компактные салоны. Его плюсами является возможность корректировки температуры, простота монтажа, компактность и долговечность.
  3. Среди независимых обогревателей для грузовых машин весьма востребована продукция компании Airtronic. Особо популярными являются модели D2-D5, отличающиеся хорошей мощностью, возможностью обеспечения теплом авто различных габаритов, и даже небольших яхт.

Для питания прибора необходимо напряжение 12/24 В, они имеют приемлемую цену и высокие качественные характеристики.

Дизельный вариант

Рассмотрим особенности и принцип работы, которые имеет автономный отопитель салона дизельный. Как свидетельствуют отзывы потребителей, он может оснащаться различным дополнительным функционалом (таймером, регулятором или предварительным пусковым устройством). В практическом плане такое изделие считается одним из лучших. Агрегат позволяет прогреть внутреннюю часть транспортного средства за несколько минут.

Обогреватель представляет собой устройство, состоящее из следующих элементов:

  • Блок с отсеком сгорания, который является одним из основных узлов в работе приспособления.
  • Наличие отдельного топливопровода дает возможность подключаться к общей магистрали или работать автономно, независимо от активации силового агрегата.
  • Выхлопная система, обеспечивающая вывод отработанных газов.
  • Кроме того, обогреватель оснащен фиксаторами для его монтажа в моторном отсеке.

Блок, отвечающий за управление, может быть дистанционным или тумблерным. Дополнительные элементы идут в комплектации с учетом модификации изделия.

Автомобильный обогреватель на бензине

Автономный отопитель дизельный и бензиновый имеют схожую конструкцию, эффективность и принцип работы. В рассматриваемом варианте источником питания является бензин. Такое приспособление в современном исполнении позволяет уменьшить нагрузку на АБ. Состоит обогреватель из таких деталей:

  • Система забора воздуха.
  • Термодатчик и регулятор.
  • Нагнетатель воздушной смеси.
  • Контроллер.
  • Топливный насос, переключатель.
  • Дополнительные элементы (таймер, крепеж и прочее).

К достоинствам бензинового нагревателя относится возможность автономной работы на протяжении нескольких часов, пониженный уровень шума, быстрый нагрев воздуха в салоне, долговечность и высокая устойчивость деталей к износу.

Установка и ремонт автономных отопителей

Для монтажа рассматриваемых приспособлений, лучше обратиться к специалистам. Но, имея определенные навыки и желание, вполне реально установить агрегат самому.

Для этого следует придерживаться инструкции:

  1. Определиться с оптимальным местом монтажа автомобильного обогревателя.
  2. Выполнить укладку магистральных трубопроводов и кабелей, в зависимости от модификации устройства.
  3. Осуществить электрическое подключение для активации управления. Сам блок желательно расположить в салоне транспортного средства. Для подключения можно использовать незагруженную цепь, защищенную предохранителем.
  4. Провести воздуховоды в салон от приспособления, используя штатные элементы печки.
  5. Проконтролировать герметичность на всех соединительных швах.

После того как установка автономного отопителя завершена, необходимо проверить его функциональность. Это желательно сделать до начала полной сборки моторного отсека, включив все предусмотренные режимы и сопоставив показания с руководством по использованию.

Эксплуатационные нюансы

Чтобы ремонт автономных отопителей не превратился в частое действие, необходимо учитывать при их использовании некоторые моменты:

  • Приобретая рассматриваемое приспособление, нужно изучит особенности его эксплуатации и установки. Кроме того, следует сопоставить требуемые и имеющиеся показатели мощности и прочих параметров.
  • При каждой активации системы, требуется проверка ее работоспособности. При наличии течи или других дефектов – незамедлительно обращайтесь к специалистам по ремонту.
  • Проверять ее работоспособность. Следите за тем, чтобы не было течей или каких-нибудь повреждений. Утечка наполнителя может привести не только к выходу из строя обогревателя, но и к отравлению угарным газом пассажиров или водителя.
  • Не старайтесь при включении постоянно выбирать максимальный режим обогрева. Чрезмерно сухой воздух вреден для организма, потребуется чаще проветривать салон, что не способствует экономии ресурсов.

Заключение

Автономный отопитель, цена которого в основном зависит от принципа работы и модификации, необходимо подбирать в зависимости от внутренней оснастки автомобиля и предполагаемой площади для обогрева. Приобрести устройство можно от 20 до нескольких сотен долларов.

Оптимальным вариантом станет оснащение транспортного средства комплексной системой обогрева. Воздушные устройства позволят равномерно нагреть салон, жидкостные и газовые приборы обработают топливный узел, снимут нагрузку с АБ и позволят не замерзнуть даже при заглохшем силовом агрегате.

www.syl.ru

Установка отопителей Вебасто своими руками: видео, как установить Webasto

Как установить предпусковой подогреватель Вебасто своими руками. Пошаговая инструкция самостоятельной установки Вебасто на бензин и дизель. Видео.

Запуск двигателя при низких температурах затруднен и приводит к его значительному износу. Установка Вебасто своими руками не только позволяет решить данную проблему, но и гарантирует старт силового агрегата в любых условиях. Предпусковые подогреватели в первую очередь нужны на дизельных двигателях, которые часто отказывают зимой из-за увеличения вязкости топлива. Дополнительное удобство автономного отопителя состоит в возможности прогрева салона и создания комфортного микроклимата. Не так давно мы сравнивали Гидроник и Вебасто и выясняли, что из них лучше. Теперь расскажем, как установить Вебасто самостоятельно.



Описание и назначение автономного подогревателя Вебасто

Подогреватель от немецкого производителя Webasto представляет собой устройство, обеспечивающее повышение температуры двигателя для облегчения его запуска. Для этой цели автономный отопитель производит отбор топлива из бака автомобиля, которое сжигается в камере сгорания. Образующее тепло нагревает антифриз в теплообменнике аппарата, который подключен к системе охлаждения автомобиля.

Встроенный насос обеспечивает циркуляцию жидкости по малому контуру и нагревает силовой агрегат и элементы системы питания, установленные на нем. В результате образуются благоприятные условия для запуска двигателя. Самостоятельно установить Вебасто на автомобиль вполне возможно при условии точного следования инструкции производителя.

Комплектация оборудования

Подогреватель предпусковой торговой марки Webasto поставляется потребителю в виде полного набора элементов, необходимых для монтажа. Устройство состоит из следующих компонентов:

  1. отопитель;
  2. электронный блок управления;
  3. циркуляционный насос охлаждающей жидкости;
  4. наборы штуцеров для подключения к топливной системе и охлаждающим контурам;
  5. насос-дозатор для подачи горючего;
  6. глушитель выхлопной с трубой;
  7. воздухозаборник;
  8. комплект монтажных кронштейнов и крепежных элементов.

Предпусковой подогреватель поставляется потребителю в картонной коробке с технической документацией и руководством по эксплуатации. Комплекты, предназначенные для установки на разные типы двигателей, различаются по характеристикам и составу оборудования. Это обстоятельство необходимо учитывать при выборе отопителя для вашего автомобиля.

Как установить Вебасто на бензин

Работы по монтажу подогревателя Webasto займут довольно много времени, и их рекомендуется производить в закрытом помещении. Кроме того, необходимо организовать хорошее освещение и в том числе при помощи переносной лампы. Процесс установки Вебасто своими руками на автомобиль осуществляется в такой последовательности:

  1. Отключаем и снимаем аккумуляторную батарею.

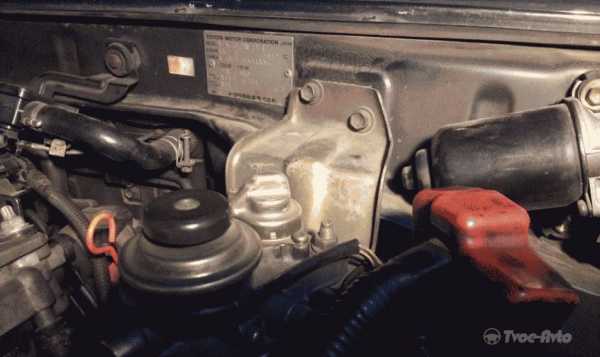

  2. Распаковываем приобретенное устройство и выбираем место для монтажа отопителя в подкапотном пространстве автомобиля. Лучше всего для этих целей подойдет кронштейн бачка омывателя, который придется снять и переместить в другую точку моторного отсека.

    Полезный совет: для повышения эффективности работы подогревателя его следует располагать по возможности ближе к блоку цилиндров. Это позволит избежать потерь тепла при функционировании устройства. При этом важно обеспечить правильную ориентацию отопителя в пространстве.

  3. Снимаем бензобак и осуществляем врезку топливозаборника и его установку. Трубка для подачи горючего к насосу крепится к деталям кузова с наружной стороны.
  4. Производим монтаж топливного насоса с обязательным использованием виброгасящей прокладки.
  5. В салоне устанавливаем таймер включение и прокладываем к нему провода.
  6. К отопителю крепим патрубки охлаждающей жидкости и выхлопную трубу, которую необходимо вывести в колесную арку через просверленное заранее отверстие.
  7. К подогревателю присоединяем трубку подачи топлива и производим его установку на подготовленное место.
  8. Из системы охлаждения сливаем некоторое количество антифриза для предотвращения его потерь при подключении.

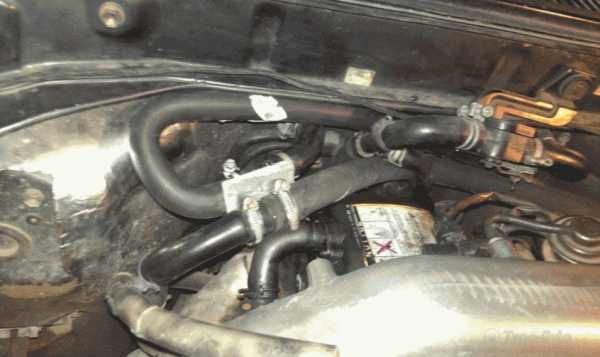

  9. Осуществляем врезку подающего и принимающего трубопровода подогревателя к соответствующим магистралям печки. Подключение осуществляется при помощи тройников из комплекта поставки с фиксацией их винтовыми хомутами.
  10. После проверки всех соединений в систему охлаждения двигателя доливаем антифриз до нормы.
  11. Выбираем место для установки блока предохранителей и реле, включающего вентилятор отопителя салона. Для этих целей можно использовать незанятые оборудованием шпильки на моторном щите или пыльнике крыла.
  12. Прокладываем жгуты проводов и производим подключение оборудования к бортовой сети автомобиля.
  13. Фиксируем выхлопной коллектор отопителя к крылу и стыкуем его с резонатором и глушителем.

Рекомендация мастера: при подключении выхлопной трубы к патрубкам ее следует немного надрезать вдоль. В противном случае ее не удастся зафиксировать хомутов по причине большой жесткости.

После возвращения и подключение аккумулятора установка отопителей Webasto может считаться завершенной. Теперь производим пробный запуск двигателя и даем ему поработать несколько минут на холостом ходу. Доливаем антифриз до нормы и теперь можно попытаться включить отопитель. В отдельных случаях первый запуск может оказаться неудачным по причине отсутствия топлива в подающей магистрали. Для ее заполнения нужно некоторое время и при повторном включении автономный отопитель обязательно заработает.

Как установить Вебасто на дизель

Устройство и комплект поставки для разных силовых агрегатов во много идентичны. Процесс установки Вебасто своими руками на дизельный силовой агрегат практически полностью совпадает с монтажом устройства на бензиновый двигатель. Данная операция подробно описана выше, и повторяться, не имеет смысла. Однако имеется ряд нюансов, которые необходимо учесть при выполнении работ:

  1. Трубопроводы, идущие от подогревателя к магистралям печки, следует располагать вплотную к топливным трубкам. Это позволит повысить температуру горючего, что будет способствовать облегчению запуска двигателя.
  2. Забор топлива из бака можно производить через магистраль низкого давления путем врезки в нее при помощи соответствующего тройника.
  3. При установке насоса дозатора следует учитывать требование о минимальном расстоянии от него до бака, которое не должно превышать 1200 мм, что позволит обеспечить устойчивую работу подогревателя во всех режимах.

Видео по установке Вебасто своими руками, приведенное в данной статье, поможет наглядно представить весь процесс и упростит решение поставленной задачи. Точное следование предложенной инструкции и соблюдение рекомендаций производителя оборудования позволит правильно выполнить монтаж. Данное обстоятельство обеспечит безотказную работу предпускового подогревателя в процессе эксплуатации.



Установка Вебасто — видео





Инженер-электромеханик Ковинько Андрей специально для портала Tvoe-Avto.com

tvoe-avto.com

Автономка на солярке своими руками

Подогрев солярки своими руками фото

Дизельные обогреватели своими руками

Автономка на авто своими руками

Горелка из солярки своими руками фото

Печка от заз на солярке своими руками

Печка автономка заз 968м в Горловке — Транспорт по Горловке — Бесплатные объявления Гимси.ком.уа

Азор всегда: показать автономку заз 968 на пропане

Печка от заз на солярке своими руками

Печки на солярке своими руками — Чертежи торговых прилавков.

Т-25 как 100%-ный универсальный трактор. Прицепное, навесное, своими руками. Часть 2 Fermer.Ru — Фермер.Ру — Главный фермерский

Печка на солярке, постройка агрегата на дизельном топливе своими руками

968м 183 ищу фото схема подключения заз печки электрическая схема подключен — 30 August 2015 — Blog — Shkola41

Автономки своими руками

Smokehow Автономка самодельная — Самоделки.

Схема печки на солярке

Газовые генератор своими руками

Установка вебасто своими рукам

Автомобильная печка автономка

Heater OV-65 The survival encyclopedia

Stimsondex Объявление о продаже Печка атомка на солярке б/у в.

ppccabfiles.ru

Дополнительный электрический отопитель салона авто своими руками

Слышали про электрической радиатор (тэн)? Это электрический нагревательный элемент, который располагается за радиатором печки и предназначен для обогрева салона иномарки, когда двигатель еще холодный. Благодаря ему теплый воздух начинает поступать в салон уже через 1-2 минуты после пуска мотора. А можно ли установить такой дополнительный радиатор печки на автомобили ВАЗ?

Описание

Рассмотрим такую дополнительную электрическую печку на примере машин концерна VAG. На автомобили Skoda и Volkswagen с дизельными силовыми агрегатами (они медленней прогреваются, чем бензиновые) с завода ставят специальные нагревательные элементы (РТС), которые разделяют на два типа:
  1. PTC 1K0 963 235 F - обычный дополнительный воздушный отопитель;
  2. PTC 1K0 963 235 E - «умный» дополнительный воздушный отопитель.

По этим каталожным номерам можно узнать цену на exist.ru.
У обоих радиаторов мощность около 1 КВт. Отличия «умного» нагревательного элемента от простого в том, что он подключается к ЭБУ (электронному блоку управления двигателем). Это позволяет автоматически контролировать его работу, увеличивать или уменьшать нагрузку в зависимости от условий. Например, включать РТС только при условиях, когда:
  • ─ Нагрузка на генератор переменного тока составляет менее 60%;
  • ─ Температура окружающей среды или во впускном коллекторе (при запуске двигателя) меньше чем 5°С;
  • ─ Частота вращения двигателя больше 800 (500) оборотов в минуту;
  • ─ Температура охлаждающей жидкости менее 70 °С.
  • ─ и т.д.
У электрического радиатора есть три контура, с помощью которых можно задавать мощность нагрева. Когда подключен только один контур - мощность минимальная, когда все три - максимальная. В ходе его эксплуатации рекомендуется использовать минимальную или среднюю скорость вентилятора печки, тогда эффективность обогрева будет выше.

Установка

Потребуется:
  • ─ обычный РТС 1K0 963 235 F или аналогичный по функциональности электрической тэн.
  • ─ оригинальные провода - 1K1 998 250 или провода не менее 10 кв.
  • ─ предохранитель на 100А.
  • ─ реле 23.3777.
  • ─ 4х контактные реле.
  • ─ кнопка с фиксацией.

Остальное по ситуации:
  • ─ Корпус плоского разъема - 1K0 972 704 C.
  • ─ Провод с контактами - 000 979 009 E.
У владельцев автомобилей, на которых предусмотрен дополнительный нагреватель воздуха, за радиатором печки есть специальное место для его установки.

Соответственно на машинах других марок придется придумать, как разместить электротэн за радиатором внутри корпуса печки. Например, на ВАЗ 2110 установка второго радиатора отопителя уже встречалась на практике.

Подключение

По предварительным данным, каждый контур подогревателя будет иметь нагрузку около 20 А. Первая схема позволяет подключить воздушный отопитель не через ЭБУ, а напрямую через кнопку с фиксацией и реле. Управляющий провод на реле можно взять с вентилятора. То есть, для включения электрического обогревателя потребуется нажать кнопку и включить вентилятор. Отключение контролируется вручную!

Следует понимать, что при включении всех трех контуров такой электрофен будет потреблять большое количество тока, которого не так много на холостом ходу, а тем более в мороз. Поэтому можно рассматривать добавление промежуточных уровней мощности. Если в схеме использовать две кнопки, то первая - будет включать 2 контура, а вторая - третий. А если управляющий сигнал взять с обогрева стекла, то будет таймер выключения.

После проверки выяснилось, что напряжение на клеммах АКБ без включенного РТС - 14.33 А, а с ним 14.0.

Дополнительный электрический нагреватель воздуха позволит быстрей отогреть салона автомобиля, разморозить стекла и сделать вашу поездку зимой более комфортной. За работоспособность схемы автор ответственности не несет. Помните, что установка дополнительного оборудования не предусмотренного производителем может вызвать короткое замыкание и возгорание автомобиля!

Напомним, более простой вариант - использовать тепловентилятор или дополнительный отопитель, который устанавливается в разрез системы охлаждения двигателя.

Стоит ли устанавливать дополнительный электрический радиатор печки в автомобили ВАЗ?


Источник фото:
Ключевые слова:

xn--2111-43da1a8c.xn--p1ai

Автономка на газель своими руками видео

УСТАНОВКА ФЕНА В ГАЗЕЛЬ (АВТОНОМКА)
Автономки в Омске: 8-929-364-33-53.
Автономка из Китая на НекстУстановка отопителя ПЛАНАР-4DM2-12 на Газель Некст в район ручника. Планар Установка своими руками
Установка автономки ПЛАНАР-4DM2-12 на ГАЗель Next в район ручника. Это видео будет полезно у кого надкрышный...
самодельная вебаста. автономный отопитель из печки ЗАЗа
друзья этот ролик является продолжением фильма про 4 печки в УАЗ - https://www.youtube.com/watch?v=c4H6A6vlHig&t=36s.
Обзор автономного отопителя (Фен)
Рассказал об автономках, о их видах, расходе топлива, показал как установлен у меня и почему выбрал.#кебухов...
Как установить автономный отопитель на Газель
Краткий рассказ об установке сухого отопителя Планар на Газель. Почта ; [email protected] Подписывайся на Групп...
Переоборудование ГазелиИспытываем газовую автономку в автодоме
В этом видео мы тестируем газовый конвектор, установленный в нашем автодоме. На момент испытания, уличная...
Печка на газель (часть 1)
Печка на Газель Установка печки в будку газели. Видео будет состоять из нескольких виде уроков. http://www.youtube.co...
Часто закоксовывается автономка Webasto AT2000. Ремонт вебасто.
Не правильный зазор в нагнетателе автономного отопителя приводит к частому засору камеры сгорания в резул...
Газель установка печки в будку своими руками
https://vk.com/club119664877. пройдя по данной ссылке можно посмотреть на все мои работы связанные с волгами и газелями.
Установка отопителя ПЛАНАР на Газель Некст
Установка отопителя ПЛАНАР 44Д на Газель Некст для отопления автодома.
Газель установка печки в будку своими силами.
В моей группе в контакте можно ознакомится с другими работами связанные с автопромом Газ https://vk.com/club119664877.
ГАЗель ДОРАБОТКА ПЕЧКИ модернизация системы отопления
Прочитали комментарии под предыдущим видео и решили установить дополнительный радиатор в корпус печки...
Печка от запорожца, переделка на газ
Попытался сделать автономку, вот что получилось.

avtoclubvideo.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
