Установка автосигнализации с автозапуском своими руками видео: Установка сигнализации своими руками: пошаговая инструкция с видео

Содержание

время установки сигналки и инструкция как правильно установить автосигнализацию своими руками с видео

Противоугонная система является неотъемлемым компонентом любого современного автомобиля. Ее наличие позволяет обеспечить сохранность транспортного средства и предотвратить взлом автомобиля для угона. При монтаже системы надо правильно установить точки подключения сигнализации с автозапуском. Подробнее об этом мы расскажем ниже.

Содержание

1 Что такое точки подключения
2 Где расположены основные точки
- 2.1 Центральный замок
- 2.2 Через порог
3 Установка точек подключения
- 3.1 Техника безопасности
4 Установка сигнализации с автозапуском по точкам подключения
5 Видео «Пример установки сигналки по точкам в автомобиле Тойота Авенсис»

Что такое точки подключения

Предназначение сигнализации с автозапуском или без нее заключается в минимизации рисков, связанных с кражей и взломом транспортных средств. Принцип действия противоугонной системы заключается в том, чтобы создать вокруг автомобиля охранный контур. Точки подключения автосигнализации представляют собой контроллеры и датчики, интегрирующиеся в противоугонные установки и образующие защитный комплекс.

Датчики используются для выполнения разных функций:

определение физического воздействия на кузов машины;
движения в салоне;
наклона и т. д.

В зависимости от количества контроллеров определяется сложность монтажа и подключения противоугонной установки.

Если датчики подключать неправильно, в процессе монтажа допускаются ошибки, то система будет неработоспособной. Она может не сработать при активации охраны или включиться, но ее смогут взломать злоумышленники. В зависимости от типа противоугонной установки и модели автомобиля точки могут подключаться в разные места.

Точки подключения сигналки

Но есть элементы, которые устанавливаются на машину вне зависимости от автосигнализации:

одна из основных точек – замок зажигания;

концевые переключатели на дверях, багажнике и капоте;
точка в стартерном устройстве;
педаль газа;
элементы управления трансмиссией;
ручной и обычный тормоз;
в новых сигнализациях имеются датчики, которые монтируются на колеса автомобиля.

Эти точки характерны для наиболее простой противоугонной системы с минимальным функционалом и не имеющей дополнительных сервисных команд. Что касается сигналок с автозапуском, то в таких устройствах точек подключения значительно больше за счет взаимодействия автосигнализации с другими системами управления силовым агрегатом, которые устанавливаются штатно.

Где расположены основные точки

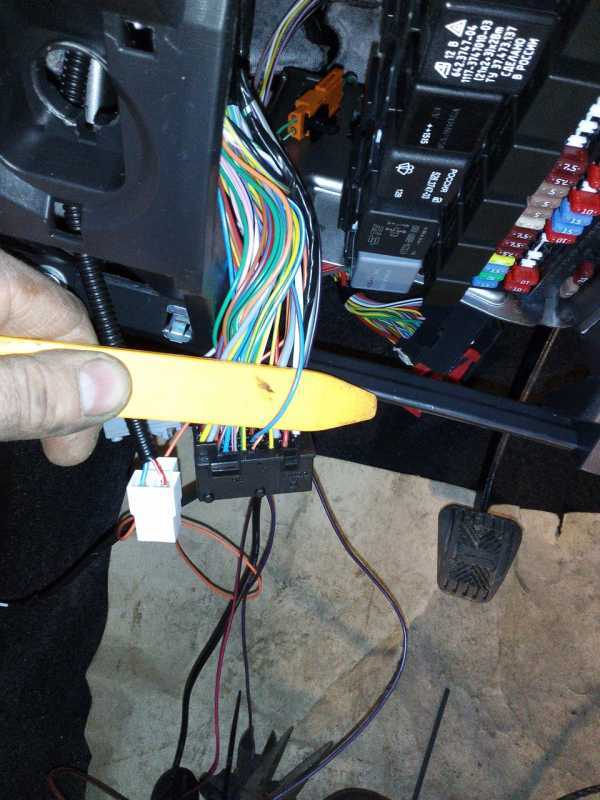

Зачастую точки подключения располагаются в коммутационном блоке внутренней проводки, установленном снизу от центральной консоли, в районе панели приборов.

В более новых автомобилях российского производства этот блок обычно располагается справа от педали газа, в старых авто – слева от рулевой колонки. В авто зарубежного производства блок может располагаться на нижней части стойки в районе передней двери, рядом с педалью сцепления или площадкой, где отдыхает левая нога водителя. Обнаружить коммутационную коробку можно, но вмешиваться в ее функционирование не стоит, поскольку это может отразиться на работе противоугонной системы в целом.

Пользователь Вафадар Эйнуллаев снял видеоролик, который позволит разобраться с процедурой установки автосигнализации по точкам подключения.

Также точки подключения располагаются в замке зажигания. Здесь подключены десятки электроцепей, которые идут к разным узлам и агрегатам. В замке зажигания расположены положительные клеммы, а также контакты стартера и АСС, что особо важно для противоугонной системы с автоматическим пуском ДВС. Если планируется установка автосигнализации с возможность дистанционного запуска силового агрегата, эти точки обязательно надо найти.

Центральный замок

Если транспортное средство оборудовано центральным замком, это устройство также считается точкой подключения, его надо подсоединить к автосигнализации. Управляющий модуль обычно располагается в салоне автомобиля, рядом с коммутационным блоком. Но если вы ставили центральный замок после того, как купили машину, то его месторасположения может быть другим. Некоторые специалисты ставят блок в моторном отсеке, под креслом водителя или за бардачком. Перед тем, как открывать блок и подключаться к нему, надо изучить сервисное руководство к устройству. Важно учитывать, что полярность модуля центрального замка может быть прямой, обратной либо переменной, от этого зависит метод подключения автосигнализации.

Через порог

Часть электроцепей проходит через передний порог под водительской дверью, поэтому точки могут располагаться под пластиковой обшивкой или в технологических отверстиях. Обычно здесь производится монтаж элементов, предназначенных для контроля работы топливного насосного устройства. Под порогом во многих авто располагаются точки для подключения концевых переключателей дверей, силовых проводов центрального замка с переменной полярностью, а также сирены авто, если она встроена, и габаритных огней.

На практике под порогом может располагаться до 90% всех точек подключения, это значительно упрощает процесс обслуживания и ремонта противоугонных систем.

Канал Vmazute предлагает ознакомиться с процедурой подключения точек противоугонной системы на примере сигнализации Дискавери.

Установка точек подключения

Чтобы установить и подключить точки противоугонной системы самостоятельно, учтите следующее:

+ – положительный вывод, должен быть установлен в замке зажигания;
стартерное устройство имеет отрицательную полярность, точка подключения монтируется в замок;
АСС – элемент с плюсовой полярностью, точка монтируется в замке зажигания;
непосредственно само зажигание в авто имеет плюсовую полярность, монтаж осуществляется в замок;
при использовании центрального замка, устройство имеет минусовую полярность, оно подключается к противоугонной системе в соответствии со схемой, идущей в комплекте;
на все двери выполняется установка концевых переключателей, эти элементы имеют положительную полярность, их соединение осуществляется с учетом схемы подключения;

габаритные огни обладают плюсовой полярностью, точка подключения соединяется с переключателем габаритов под рулевым колесом или на торпеде, в зависимости от типа авто;
тормоз – обладает плюсовой полярностью, монтируется в так называемой лягушке.

Техника безопасности

При выполнении задачи по подключению надо соблюдать технику безопасности. Все действия, осуществляемые в процессе, должны выполняться при обесточенной бортовой сети. Перед тем, как приступить к подключению, отключите клеммы от аккумулятора. Если этого не сделать, может возникнуть короткое замыкание, что приведет к выходу из строя электрооборудования или элементов противоугонной системы.

Схема подключения концевых переключателей в дверях Схема основного разъема для подключения проводки Общая схема подключения точек противоугонной системы

Установка сигнализации с автозапуском по точкам подключения

Чтобы двигатель автомобиля мог запускаться в назначенное время, автовладельцу надо правильно установить противоугонную систему с автозапуском и подключить все точки:

Для начала получите доступ к штатной проводке автомобиля. Для этого потребуется демонтировать облицовку центральной консоли, а также пластик на пороге под водительской дверью. Если к спидометру подключен тросик, то перед выполнением задачи по монтажу рекомендуется его отодвинуть подальше и зафиксировать.
Производится монтаж центрального блока. Этот элемент считается основным в любой противоугонной установке. Его надо спрятать так, чтобы злоумышленник не смог найти устройство. Лучше всего установить его за приборной панелью. В случае взлома авто преступнику потребуется больше времени, чтобы найти блок управления и взломать его. Надежно зафиксируйте модуль, чтобы он не вибрировал во время движения. В противном случае устройство быстро выйдет из строя.

Затем устанавливается сирена, ее необходимо разместить в моторном отсеке. Ставьте устройство как можно дальше от силового агрегата, поскольку высокие температуры приведут к его поломке. Сирену желательно направить рупором вбок или вверх, поскольку во влажную погоду на дорогах появится грязь, которая будет попадать на устройство. Это может привести к его выходу из строя.
Производится установка всех составляющих компонентов противоугонной системы, речь идет о датчиках и контроллерах. Они монтируются в разных местах в зависимости от предназначения.
Установите антенный адаптер. В зависимости от модели сигналки, он может быть со встроенным диодным индикатором либо лампочка будет идти отдельно. Антенна ставится в районе лобового стекла, что позволит обеспечить качественный прием сигнала. Для избежания помех рядом с адаптером не должно быть металлических частей кузова. Диодный индикатор также монтируется в районе лобового стекла, на центральной консоли или боковой стойке.

На всех противоугонных системах с автоматическим запуском двигателя используются идентичные точки подключения. Габаритные огни с плюсовой полярностью подключаются к переключателю, АСС – к замку зажигания и т. д.

Загрузка …

Видео «Пример установки сигналки по точкам в автомобиле Тойота Авенсис»

На примере модели Авенсис канал VMazute предоставил инструкцию по подключению противоугонной системы своими руками.

Установка сигнализации на авто своими руками: инструкция и видео, как установить иммобилайзер » Авто центр ру

Практически все автомобили, использующиеся нашими соотечественниками, оснащаются противоугонными системами. Наличие сигналки в авто очень важно, поскольку эта система позволяет обеспечить безопасность транспортного средства. Как производится установка сигнализации и как правильно выбрать противоугонную систему — об этом мы расскажем ниже.

[ Скрыть]

Параметры выбора противоугонной системы

Прежде чем купить автосигнализацию, необходимо определиться с финансовыми возможностями, поскольку в соответствии с бюджетом будет формироваться диапазон моделей. Стоимость сигналки для авто во многом определяет наличие тех или иных характеристик, поэтому помните о том, что дешевые варианты всегда менее функциональны.

На какие характеристики следует обратить внимание при покупке:

Один из основных параметров — радиус действия. Разумеется, чем больше будет радиус, тем лучше для автовладельца. Даже если человек удалится на большое расстояние от транспортного средства, он все равно будет знать о состоянии защиты авто.
Опция автоматического запуска двигателя машины в установленное автовладельцем время или по команде. Такая функция в последнее время становится все более популярной среди наших соотечественников. Особенно это актуально в холодное время года, когда автовладелец может включить автозапуск и сесть утром уже в прогретый автомобиль.
Наличие опции автограбер. Эта функция позволяет произвести диагностику работоспособности противоугонной установки и своевременно выявить неполадки в ее работе.
Еще одна полезная функция — автоблокировка. Если автовладелец покинул транспортное средство и забыл включить противоугонную систему, то она активируется в автоматическом режиме.
Функция акнтисканера. Эта характеристика позволяет защитить систему от цифрового взлома при попытке преступников перехватить команды управления, подаваемые брелоком.

Что нужно знать новичку при установке?

Правильно поставить сигналку с иммобилайзером или без него на автомобиль — это не особо простая задача, справиться с которой будет под силу далеко не каждому. Нужно учитывать, что этот процесс довольно сложный и его выполнение требует от автовладельца определенных навыков и умений. В настоящее время на рынке представлено множество моделей сигналок, которые отличаются между собой по функциональным особенностям и стоимости. Как показывают отзывы наших соотечественников, самые ходовые бренды — это Sheriff, Alligator, Tomahawk, Starline, Pantera, Mangoose.

Поскольку производителей систем достаточно много, столько же есть и схем для подключения сигналок. Новичок должен знать, что разъемы с одинаковым цветом и распиновкой в разных сигналках могут использоваться для разных функций. Покупка автосигнализации должна осуществляться в специализированном магазине, а не у сомнительных продавцов на рынке, поскольку есть большой риск приобрести подделку или некачественную систему. Это, в свою очередь, приведет к некорректной работе сигналки и необходимости ее ремонта в дальнейшем. Если вы не уверены в том, что сможете правильно установить систему своими руками, то лучше сразу же доверьте эту задачу специалистам (автор видео — канал Учимся водить машину. Все секреты начинающим).

Руководство по установке

Теперь расскажем о том, как самостоятельно установить все необходимые элементы сигналки своими руками. Перед тем, как приступить к процессу, вооружитесь схемой, которая идет в комплекте, а также изучите инструкцию.

Материалы и инструменты

Для начала следует приготовить весь инструмент, который может потребоваться в ходе выполнения задачи. Как сказано выше, вам обязательно потребуется схема, а также нужно будет ознакомиться с инструкцией.

Кроме того, вам понадобятся такие устройства и инструменты:

Тестер — вольтметр или мультиметр. Причем вы должны не только знать, как и для чего используется устройство, но и уметь им пользоваться. Тестер будет применяться для измерения проводимости, а также напряжения, наиболее оптимальным вариантом будет электронное устройство.
Проводка. В комплекте к сигналке должна идти проводка, но мы рекомендуем запастись лишними несколькими метрами проводов, на тот случай, если цепь придется наращивать. Провода должны быть целыми и не поврежденными.
Также потребуется подготовить поролон, он должен быть не толстым. Поролон нужно для того, чтобы обернуть им управляющий модуль, то есть блок — это позволит защитить устройство от воздействия пыли, а также влаги. Учтите, что постоянное воздействие грязи и влаги может стать причиной выхода из строя управляющего модуля, а если он сломается, то сигналка просто не сможет работать. Чтобы блок не выделялся, лучше использовать поролон темного цвета.
Также вам потребуется изолента, она должна быть крепкой.
Двухсторонний скотч для фиксации элементов.
Нож, подойдет канцелярский, с его помощью вы будете резать провода (автор видео — Сергей Зукол).

Определение места установки

Процедура установки начинается с определения места монтажа для всех элементов противоугонной системы.

Основные нюансы, которые следует учесть при выборе места:

Управляющий модуль монтируется в салоне автомобиля. Место монтажа необходимо подобрать таким образом, чтобы в случае взлома транспортного средства злоумышленник не мог его найти и до него добраться. Естественно, определить место установки преступник сможет по проводам, но если место монтажа будет неудобным, для отключения управляющего модуля может потребоваться время. Многие автовладельцы устанавливают центральный блок под центральной консолью. Это место не особо надежно, поскольку в случае взлома авто злоумышленник в первую очередь проверит пространство под торпедой.
Как вариант, установить блок можно под сиденьем, но если вы часто двигаете кресло, в частности, если автомобиль используется другими водителями, это может привести к повреждению проводов. Лучше всего установить блок непосредственно за центральной консолью в районе рулевого колеса или за вещевым ящиком, но для этого при установке торпеду придется снимать. Зато вы будете уверены, что до блока злоумышленник не доберется. Убедитесь в том, что в месте монтажа не будет движущихся компонентов — тросов, тяг и т.д.
Центральный блок нельзя устанавливать рядом с потенциальными источникам влаги либо тепла, то есть рядом с отопителем. Постоянное воздействие горячего воздуха может со временем привести к расплавлению внутренней схемы, а это, как вы понимаете, приведет к поломке девайса.
В районе места монтажа не должно быть источников приема либо излучения радиоимпульсов. В частности, имеются ввиду антенны, мобильные гаджеты, автомагнитолы. Работа электронных девайсов может привести к заглушению сигнала автосигнализации.
Что касается укладки проводов, то вся проводка прокладывается через технологические отверстия в дверях и размещается она как в дверях, так и под облицовкой салона. В результате того, что двери автомобиля будут регулярно открываться и закрываться, необходимо убедиться в том, что уложенные провода не будут повреждены в результате этого. Поэтому для укладки проводки следует дополнительно использовать резиновые шланги, это позволит снизить воздействие на проводку и, соответственно, вероятность ее повторного повреждения. Кроме того, проводка должна быть установлена там, где отсутствует влага.
Монтаж соленоидов осуществляется в дверях. Учтите, что эти элементы должны быть установлены как можно дальше от кнопки дверной тяги.
Сирену следует монтировать в моторном отсеке. Ее установка не должна осуществляться в непосредственной близости к мотору транспортного средства, поскольку высокие температуры разрушительно повлияют на ее работу. И со временем сирена просто выйдет из строя.
Антенный адаптер нельзя размещать рядом с автомагнитолой и металлическими частями кузова авто. Это может привести к ухудшению приема сигнала.

Фотогалерея «Расположение основных составляющих»

Сирена в моторном отсеке

Скрытое место для укладки проводки

Этапы

Процедура установки и подключения осуществляется в несколько этапов:

Сначала монтируется сирена, она ставится в моторном отсеке. Сирену необходимо установить рупором вниз, это позволит предотвратить возможно попадание влаги в сам рупор.
Затем производится монтаж центрального блока. Место его установки вы выбираете сами, основываясь на приведенной выше информации. Блок следует завернуть в поролон и надежно зафиксировать в месте монтажа.
Далее, устанавливаются соленоиды или концевики. Они ставятся в двери автомобиля, на капот, а также на крышку багажного отсека. Если концевики будут нерабочими, при открытии дверей противоугонная установка не сможет это зафиксировать, в результате чего произойдет повторное включение охраны.
Далее, производится монтаж антенного адаптера.
Затем устанавливается антенна. Ее желательно закрепить на лобовом стекле, в верхней части, к примеру, в правом или левом углу.
После этого монтируется светодиодная лампочка, которая сообщает о работе сигналки и активации режима охраны. Ее нужно установить в районе лобового стекла или на центральной консоли. Светодиод должен быть виден.
Когда все компоненты будут установлены, производится их соединение с помощью проводки и подключение к бортовой сети авто. Для этого используется схема, которая идет в комплекте.

Видео «Наглядная инструкция по установке на примере Renault»

На примере автомобиля Renault Symbol предлагаем ознакомиться с наглядной инструкцией по установке противоугонной системы своими руками (автор ролика — канал Roman&Ko).
