Замена ремня грм 2E двигатель тойота, Метки ГРМ, 1.3 литра

Снятие и установка ремня привода ГРМ 2E. 1 — крышка №2 ремня привода ГРМ, 2 — ремень привода ГРМ, 3 — зубчатый шкив распределительного вала, 4 — стопорный болт, 5 — шкив коленчатого вала, б — крышка №1 ремня привода ГРМ, 7 — направляющая ремня привода ГРМ, 8 — натяжная пружина, 9 — натяжной ролик, 10 — втулка, 11 — промежуточный шкив, 12 — зубчатый шкив коленчатого вала, 13 — зубчатый шкив масляного насоса.

Снятие ремня привода ГРМ 2E

1. (Модели с кондиционером) Снимите приводной ремень шкива компрессора кондиционера.

2. Снимите приводной ремень генератора. Ослабьте гайку крепления генератора и стопорный болт и снимите приводной ремень генератора.

3.    Снимите крышку головки цилиндров.

а) Отсоедините шланг вентиляции картера от клапана.

б) Отсоедините два зажима провода.

в) Снимите две гайки и крышку головки блока цилиндров с прокладкой.

4.

    Установите поршень цилиндра №1 в ВМТ такта сжатия. Поверните шкив коленчатого вала так, чтобы совместить выемку на нем с меткой «0» на крышке №1 ремня привода ГРМ.

5.    Снимите шкив коленчатого вала

а) Установите специнструмент на шкив коленчатого вала.

б) Удерживая шкив коленчатого вала от проворота, выверните болт шкива.

в) С помощью съемника снимите шкив.

6. Выверните шесть болтов и снимите крышки №1 и №2 ремня привода ГРМ,

7. Снимите направляющую ремня привода ГРМ.

8 Снимите ремень приводя ГРМ и натяжной ролик.

— Не поворачивайте распределительный или коленчатый вал, если ремень привода ГРМ снят, т.к. это может привести к нарушению фаз газораспределения.

— Если ремень привода распределительного механизма будет вновь использоваться, нанесите на нем стрелку, указывающую иапроопс ние вращения коленчатого вала и метки совмещения на шкиве и ремне, как показано на рисунке.

а)    Ослабьте болт натяжного ролика и сдвиньте его влево насколько это возможно, затем временно затяните его.

б) Снимите ремень привода ГРМ.

в) Выверните болт натяжного ролика, снимите ролик и его пружину.

9. Снимите промежуточный шкив.

10.    Снимите зубчатый шкив коленчатого вала.

Сели невозможно снять шкив рукой, пользуйтесь двумя отвертками. Примечание: во избежание повреждения подложите ветошь, как показано на рисунке.

11.    Удерживая распределительный вал гаечным ключом, выверните болт крепления шкива и снимите шкив.

12.    Удерживая шкив масляного насоса при помощи специнструмента, отверните гайку шкива и снимите шкив.

Установка ремня привода ГРМ 2E

1.    Удерживая шкив масляного насоса при помощи специнструмента, затяните гайку крепления.

Момент затяжки…………………..27    Н-м

2.    Установите шкив распределительного вала

а) Совместите штифт распределительного вала с меткой на крышке первого подшипника распределитепьного вала, как показано на рисунке.

б)    Совместите штифт распределительного вала с отверстием в шкиве распределительного вала, как показано на рисунке.

Примечание: проверьте, совмещена ли метка на крышке первого подшипника с центром маленького отверстия на шкиве распределительного вапа.

в)    Удерживая распределительный вал гаечным ключом, затяните болт крепления шкива.

Момент затяжки:

болт без шайбы………………….50    Н-м

болт с шайбой…………………….64    Н-м

Примечание: удалите масло и воду со шкива распределительного вала и содержите его в чистоте.

3 Установите зубчатый шкив на коленчатый вал и совместите метки ВМТ на корпусе масляного насоса и шкиве коленчатого вала.

Примечание: удалите, при наличии, масло и воду со шкива коленчатого вала.

4.    Установите натяжной ролик и промежуточный шкив ремня привода ГРМ.

а) Установите натяжной ролик и натяжную пружину.

б) Сдвиньте ролик влево насколько это возможно и временно зафиксируйте его болтом.

в)    Установите промежуточный шкив.

Момент затяжки……………………20    Н-м

Примечание: удалите масло и воду со всех шкив об ремня привода ГРМ и содержите их в чистоте.

5. Установите ремень привода ГРМ. Примечание: при повторном использовании ремня привода распределительного механизма совместите метки, которые были нанесены при разборке, и установите ремни так, чтобы стрелка указывала направление вращения коленчатого вала.

6. Проверьте правильность установки и натяжение ремня привода ГРМ.

а)    Ослабьте стопорный болт натяжного ролика ремня привода ГРМ.

б)    Временно затяните болт шкива коленчатого вала и проверните коленчатый вал на два оборота от ВМТ до ВМТ.

Примечание: вращайте коленчатый вал только по часовой стрелке.

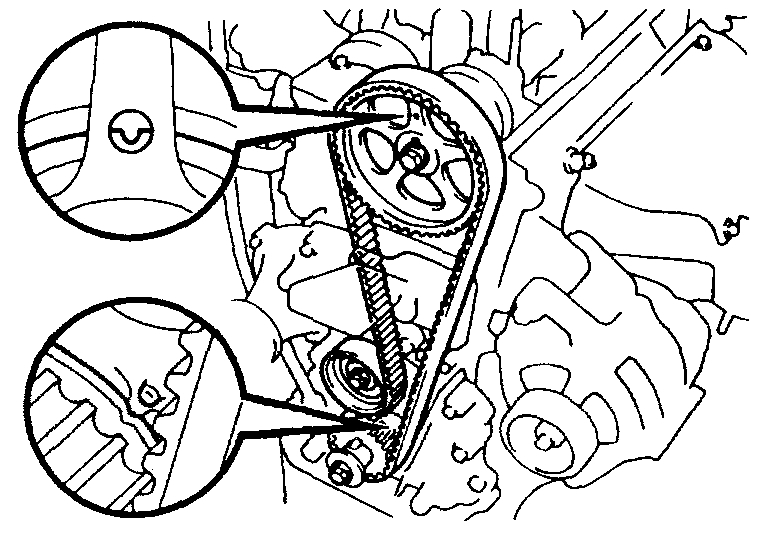

в)    Проверьте, чтобы метки на шкивах были совмещены с метками на корпусных деталях, как показано на рисунке.

г)    Затяните стопорный болт ролика натяжителя.

Момент затяжки……………………18    Н-м

д)    Убедитесь, что ремень натянут на рабочей ветви, как показано на рисунке.

7. Установите направляющую ремня привода ГРМ.

8. Установите крышки №1 и №2 ремня привода ГРМ и затяните шесть болтов крепления.

9.    Установите шкив на коленчатый вал.

а) Совместите шпонку коленчатого вала со шпоночной канавкой шкива.

б) Установите специнструмент на шкив коленчатого вала.

в) Используя специнструмент для предотвращения поворота шкива коленчатого вала, затяните болт крепления шкива.

Момент затяжки……………99    —    147    Н-м

Примечание: перед установкой болта нанесите тонкий слой моторного масла на резьбу и под головку болта.

10.    Установите крышку головки блока цилиндров,

а)    Нанесите герметик на головку блока цилиндров, как показано на рисунке.

Примечание: устанавливайте крышку головки сразу же после нанесения герметизирующего материала.

б) Установите прокладку и крышку головки и закрепите двумя гаиками.

в) Соедините шланг системы вентиляции картера с клапаном.

г) Установите зажимы проводов распределителя.

11. Установите ремень привода генератора.

12. (Модели с кондиционером) Устанозите ремень привода шкива компрессора кондиционера.

13. Регулировка приводных ремней. Прогиб приводного ремня при усилии 10 кг (98 Н):

Новый ремень:

А………………………………..3,5-    4,5    мм

Б……………………………….5,5 — 7,0 мм

Используемый ремень:

А………………………………..5,0 — 6,0 мм

Б………………………………..7,0 — 8,5 мм

Головка блока цилиндров 2E. 1 — клапан, 2 — распорка впускного коллектора, 3 — прокладка, 4 — головка блока цилиндров, 5 — седло пружины клапана, 6 — направляющая втулка клапана, 7 — прокладка, 8 — маслосъемный колпачок стержня клапана, 9 — впускной коллектор, 10 — пружина клапана, 11 — тарелка пружины клапана, 12 — рычаг клапана, 13 — пружина рычага клапана, 14 — сальник, 15 — крышка головки блока цилиндров, 16 — прокладка, 17 — крышка подшипника распределительного вала, 18 — распределительный вал, 19 — крючок №2, 20 — топливный насос, 21 — изолятор, 22 — сухари, 23 — распределитель, 24 — уплотнительное кольцо, 25 — выходной патрубок, 26 — свеча зажигания, 27 — теплозащитный экран №2, 28 — теплозащитный экран №1, 29 — выпускной коллектор, 30 — крюк №1.

как снять и установить, выставив метки правильно, периодичность, сроки и прочее

Автор Сергей Сергеев На чтение 13 мин. Просмотров 1.2k. Опубликовано 24.12.2018

Ременной привод газораспределительного механизма (ГРМ), впервые заменивший цепь на автомобиле в далёком 1956 году, связывает коленчатый и распределительный вал, обеспечивая их синхронное вращение. Учитывая, что ремень привода ГРМ выполняет столь важную функцию, нужно постоянно отслеживать его техническое состояние и вовремя менять. Операцию по замене рекомендуется поручать работникам автосервиса, хотя при желании её можно выполнить самостоятельно, предварительно изучив устройство механизма и алгоритм ведения работ.

Киковы причины и последствия обрыва ремня ГРМ

Теоретический ресурс этого резинотехнического изделия довольно велик, но не вечен. Он лежит в пределах от 50 до 150 тыс. км пробега в зависимости от марки и модели авто. В реальности указанный срок службы может значительно сократиться, а ремень — преждевременно оборваться в силу таких причин:

1. Эксплуатация машины в экстремальных условиях. Сюда относится постоянная езда по плохим либо грунтовым дорогам, перевозка груза и буксировка прицепа, а также движение на высокой скорости с раскручиванием коленчатого вала до максимальных оборотов.
2. Из-за технических неполадок — течи масла или охлаждающей жидкости, попадающей на элементы ременного привода в течение длительного времени. Это снижает его ресурс, хотя современные ремни ГРМ достаточно стойкие к химическим воздействиям масел и антифризов.
3. Нынешний либо предыдущий владелец машины пытался сэкономить и установил резинотехническое изделие низкого качества.
4. Заклинивание подшипников натяжного или паразитного ролика. Так случается, когда их не меняют в соответствии с инструкцией по эксплуатации авто.
5. Вследствие износа подшипников водяного насоса (помпы) и его остановки. При заклинивании шестерни помпы возникает резкий рывок от усилия коленвала, отчего ремень разрывается.

Примечание. В некоторых моделях автомобилей помпа не входит в состав механизма ГРМ, а приводится в действие отдельным ремнём, вращающим вал генератора.

Обратите внимание: водяной насос заклинивает далеко не сразу. Изношенный подшипник даёт о себе знать, издавая разные звуки, — от писка на первой стадии до треска при полном разрушении сепаратора. При этом вал помпы может перекоситься, появляется течь антифриза, а ремень совершает перескок на несколько зубьев.

Так выглядят загнутые клапаны, не прилегающие к сёдлам

Обрыв ременного привода на ходу во многих случаях ведёт к ремонту двигателя, а именно — замене клапанов. Это настоящая лотерея, где шансы удачного и плачевного исхода примерно равны — 50/50. Все зависит от положения клапанов в момент разрыва, ведь распределительный вал останавливается, а поршни продолжают двигаться вверх-вниз.

Если какая-то пара клапанов замерла в положении «полностью открыты», то удар поршнями по их тарелкам практически неизбежен. От ударной нагрузки штоки клапанов изгибаются и детали приходят в негодность. Тогда замена ремня превращается в ремонт двигателя со снятием головки блока цилиндров (ГБЦ). Худшее из зол — повреждение самого поршня, что можно понять уже после разборки.

Поршни после встречи с клапанами

В некоторых 8-клапанных моторах встреча с поршнями не происходит, поскольку конструкторы, предвидя такую возможность, предусматривают зазор между этими деталями. В 16-клапанных силовых агрегатах это сделать сложно из-за недостатка места, поэтому вероятность поломки довольно высока.

Признаком обрыва ремня является полная остановка двигателя прямо на ходу. При попытке запуска мотор не подаёт признаков «жизни», а стартер вращается легче и быстрее обычного. Иногда разрыв сопровождается металлическим стуком, свидетельствующим, что встреча клапанов с поршнями состоялась. Если вы услышали такой звук, то не пытайтесь заводить двигатель, пока не проверите состояние привода газораспределительного механизма, чтобы не нанести дополнительный вред.

Если он порвался: чем грозит обрыв ремня ГРМ на видео

О сроках и периодичности замены по регламенту

Точно периодичность замены ременного привода ГРМ указана в инструкции по эксплуатации, прилагающейся к каждому автомобилю. Там же указано, нужно ли одновременно с ремнём менять натяжной ролик. Как правило, он тоже меняется на новый.

Как уже говорилось, срок службы изделий зависит от марки авто и лежит в диапазоне 50—150 тыс. км. Но состояние привода ГРМ следует периодически контролировать и производить досрочную замену в таких случаях:

• на задней стороне ремня появились продольные трещины;
• края резинотехнического изделия «разлохмачены», из него торчат нитки от корда;
• при наличии поперечных трещин на внутренней стороне между зубцами;
• зубья начали отслаиваться либо заметно истёрлись, а детали механизма и стенки кожуха покрылись чёрной резиновой пылью.

Поперечные трещины — первый звоночек

Чтобы провести визуальный осмотр ременного привода и оценить его состояние, достаточно открутить и снять верхний защитный кожух (обычно сделан из пластмассы). Попутно стоит осмотреть все шестерни и стенки блока цилиндров в поисках потёков моторного масла или антифриза из помпы.

Совет. Если двигатель вдруг начал неустойчиво работать на холостом ходу и в движении, появились выстрелы в ресивере инжектора и выхлопной трубе, то сделайте внеочередной осмотр привода ГРМ. Эти неполадки возникают из-за сдвинутых фаз газораспределения, чему причиной — ослабленный ремень, перескочивший на 1—2 зуба.

Рекомендации по выбору: какая фирма лучше?

Современные ремни для газораспределительных механизмов автомобильных двигателей — изделия высокотехнологичные, а потому недешевые. Изготавливаются они на основе искусственного каучука (неопрена, полихлорпрена) с различными добавками, усиленного кордом из прочных нитей. Последние делаются из стекловолокна, нейлона и хлопка.

Чтобы правильно подобрать новый ремень, предлагается следовать таким рекомендациям:

1. Лучший способ не ошибиться с размером и формой зубьев — взять с собой в магазин старый ремень и сравнить его с предлагаемыми образцами. Совпадать должно все — длина, ширина, профиль зубцов.
2. Не пытайтесь сэкономить, выбирая более дешёвые изделия. А если ваша машина эксплуатируется в экстремальных условиях, то стоит выбрать лучший вариант — оригинал, по итогу он себя окупит.
3. Проверяйте жёсткость резинотехнического изделия. Чем оно эластичнее, тем дольше прослужит на автомобиле. Заметьте: чем дешевле ремень ГРМ, тем он жёстче (специалисты говорят – «дубовый»).
4. Внешне новое изделие не должно иметь на зубцах наплывов (маленькие заусенцы допускаются), раковин или пор. На ощупь поверхность должна быть гладкой, не шершавой.
5. По возможности сверяйте каталожный номер либо артикул, если он нанесён на тыльной стороне ремня.

Затруднительно выполнить перечисленные рекомендации, покупая деталь в интернет-магазине. Подобное приобретение вы делаете на свой страх и риск.

Поскольку рынок автозапчастей насыщен всякого рода подделками, то всегда есть вероятность нарваться на некачественное изделие. Чтобы обезопасить себя, старайтесь покупать ремень и ролик для ГРМ в торговых точках от официальных дилеров. Оригинальные запчасти продаются комплектами, запечатанными в одной упаковке.

Комплект оригинальных деталей — ремень и два ролика

Наиболее популярные производители ременных приводов — бренды Gates и Bosch. Их и подделывают чаще всего, да так, что отличить довольно сложно. Практикуется такой способ проверки: попросите показать вам несколько одинаковых изделий и сверьте номера, нанесённые на тыльной стороне. У «правильных» ремней комбинации цифр не должны повторяться. Если номера одинаковые, то перед вами наверняка поддельная продукция из Поднебесной.

Разные цифры — признак подлинности изделия

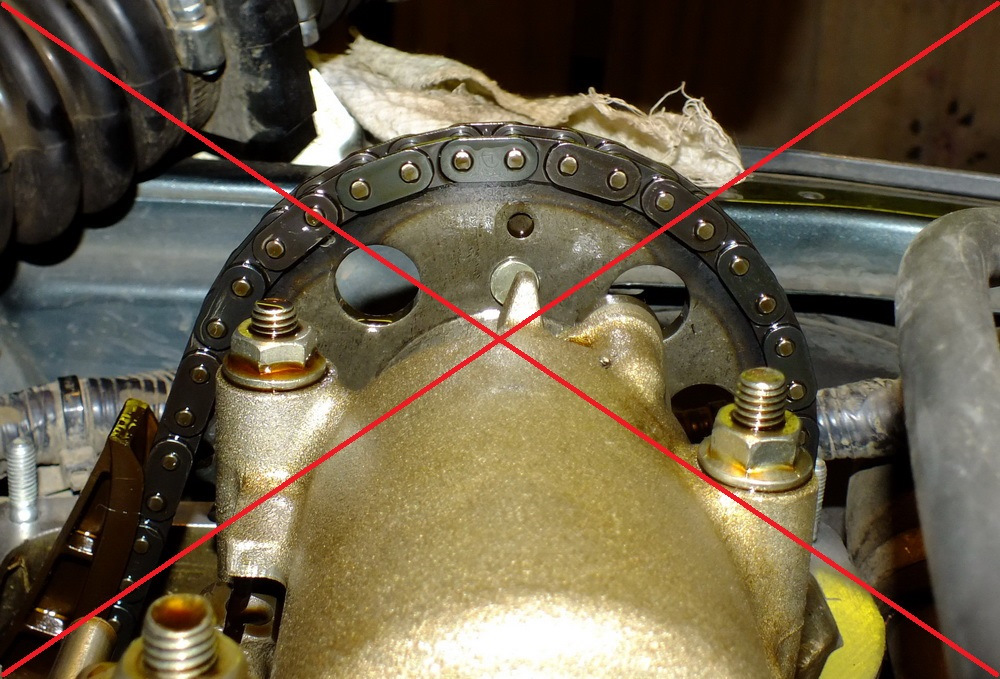

Как снять и заменить ременной привод

Главное правило, которое важно соблюдать во время замены ремня — не нарушить фазы газораспределения, что достигается совмещением меток на шестернях, маховике коленвала и корпусе двигателя. В процессе ведения работ нужно контролировать, чтобы метки не сдвинулись. Процедура делится выполняется по такой схеме:

1. Разборка узла и снятие старого ремня.
2. Визуальный осмотр деталей механизма и очистка внутренней полости от грязи.
3. Установка нового ремня с роликом, его натяжение.
4. Сборка и проверка работоспособности.

В большинстве случаев ставить новый привод можно без каких-то специальныех инструментов. Исключение — 16-клапанные моторы, где для фиксации распределительных валов рекомендуется использовать кондукторы, но в крайнем случае можно обойтись и без них. Стандартный набор инструмента такой:

• домкрат и колёсный ключ;
• ключи рожковые, накидные, головки с удлинителем;
• отвёртка, пассатижи с заострёнными концами;
• фонарик для подсветки.

Приспособление для фиксации распредвала

С некоторыми моделями машин проще работать из смотровой канавы, но обычно для замены ремня ГРМ она не требуется. Порядок ведения работ отличается для 8 и 16-клапанных двигателей, поэтому их стоит рассмотреть по отдельности. Примером послужит семейство переднеприводных автомобилей ВАЗ.

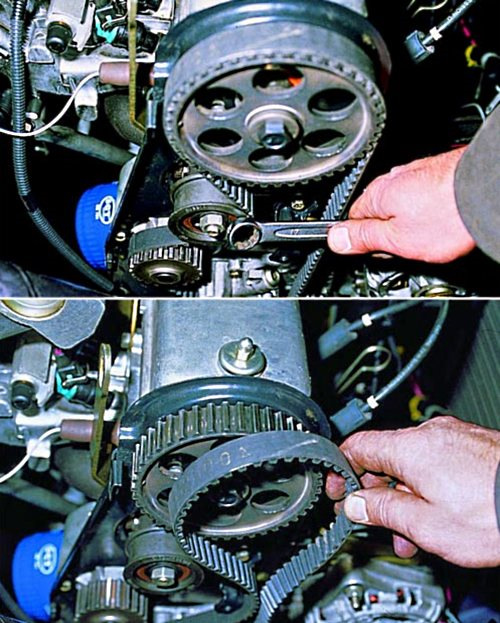

Порядок работ на двигателе с 8 клапанами: пошаговая инструкция с фото

Вначале необходимо поставить машину на ровной площадке или смотровой яме и зафиксировать ручным тормозом. Затем открутить и снять переднее колесо со стороны узла ГРМ, подняв авто на домкрате. Дальнейшие действия выполнять в таком порядке:

1. Снять пластиковую крышку, закрывающую привод сверху.
2. Демонтировать элементы, закрывающие доступ к нижней крышке газораспределительного механизма, — брызговики, пыльники, защиту картера. Ослабить и убрать ремень привода генератора, снять крышку.
3. Мощной отвёрткой или монтажной лопаткой заклинить коленчатый вал, вставив её между зубьев маховика. Рожковым ключом ослабить болт, удерживающий шкив на торце коленвала. Снять шкив, а болт вкрутить обратно в отверстие.
4. Освободить коленчатый вал и вращать его ключом за болт до совмещения меток. Должны совпасть риски, нанесённые на корпусе, шестерёнках и маховике. Для верности снова заклинить коленвал.
5. Отпустить гайку натяжного ролика и снять ослабленный старый ремень. Следом демонтируйте ролик.
6. Обследовать помпу и сальники на предмет протечек и тщательно протереть от грязи полость механизма.

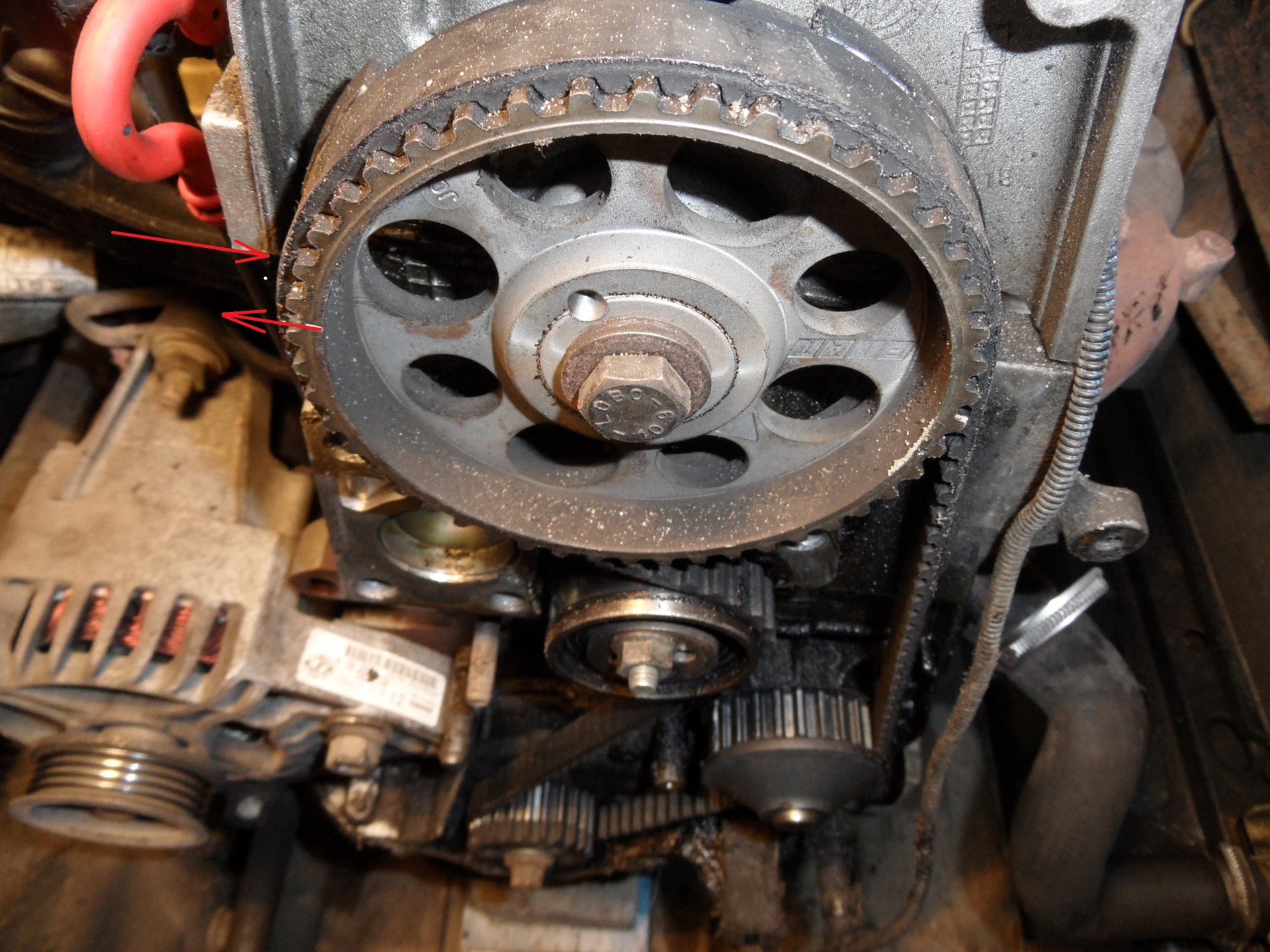

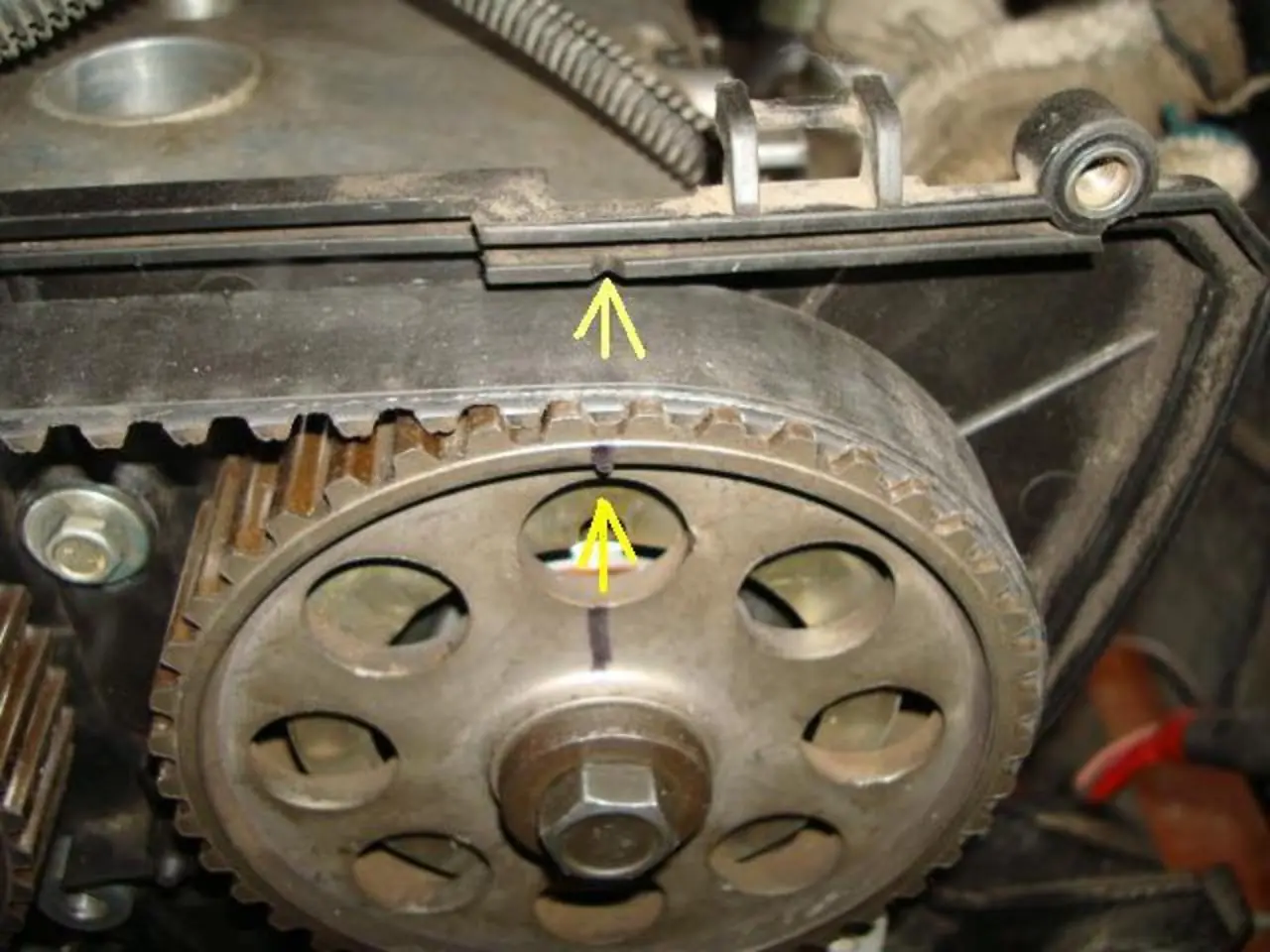

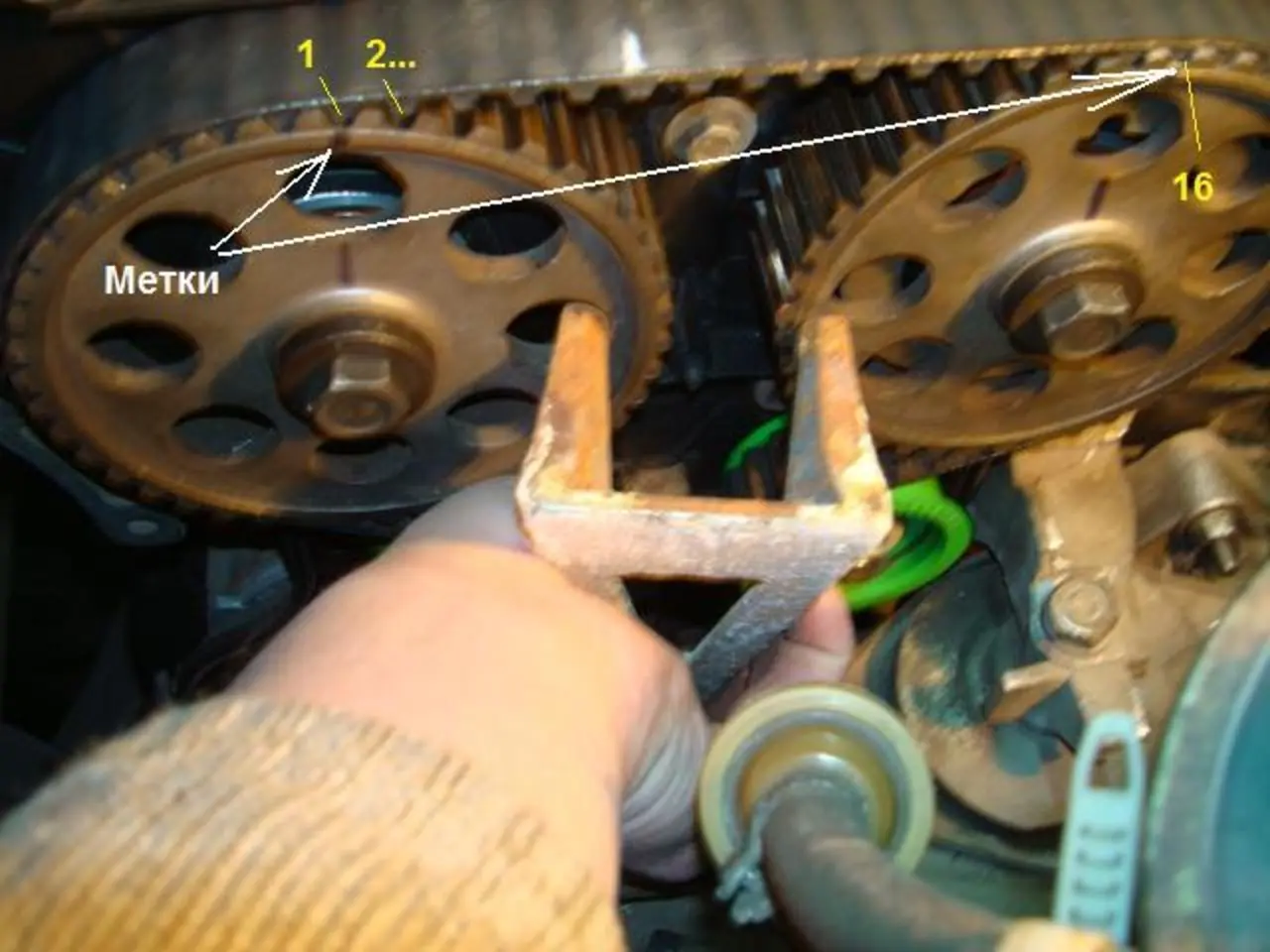

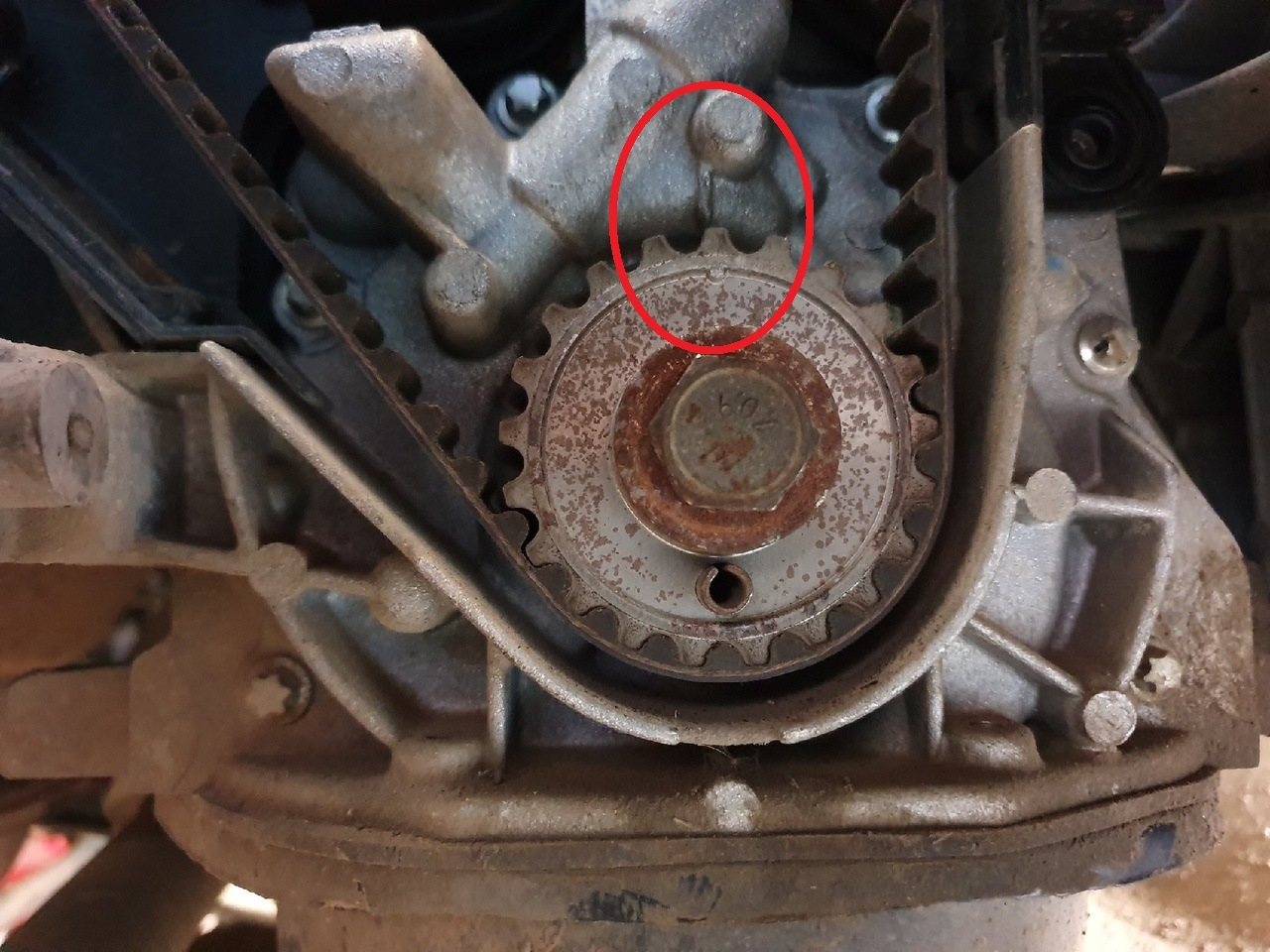

Совмещение меток

Совет. Как правило, болт шкива сильно затянут и ослабить его проблематично. Привлеките помощника, который включит первую передачу и нажмёт на педаль тормоза, пока вы откручиваете болт.

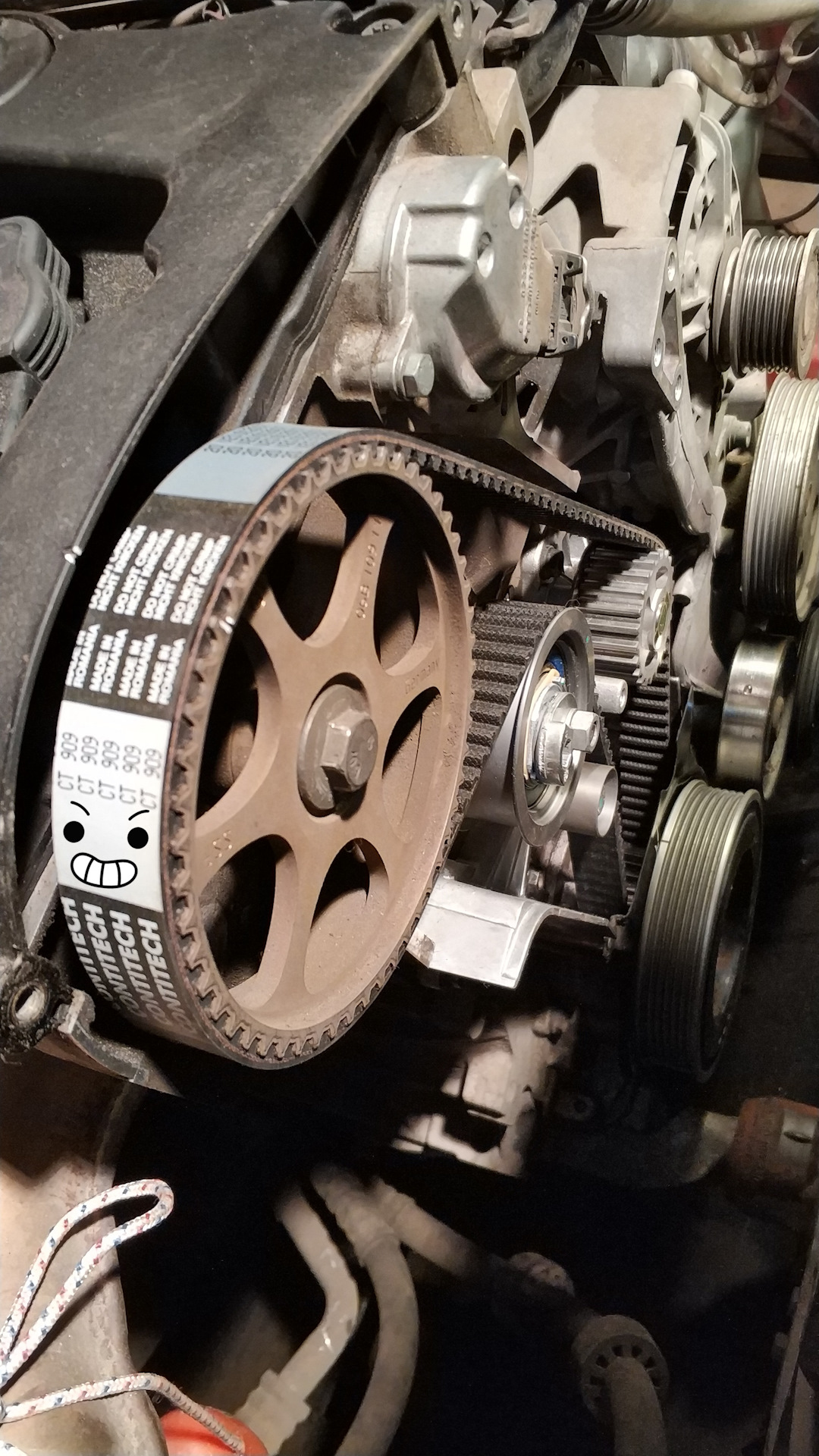

Ремень надевается на шестерни по направлению против часовой стрелки

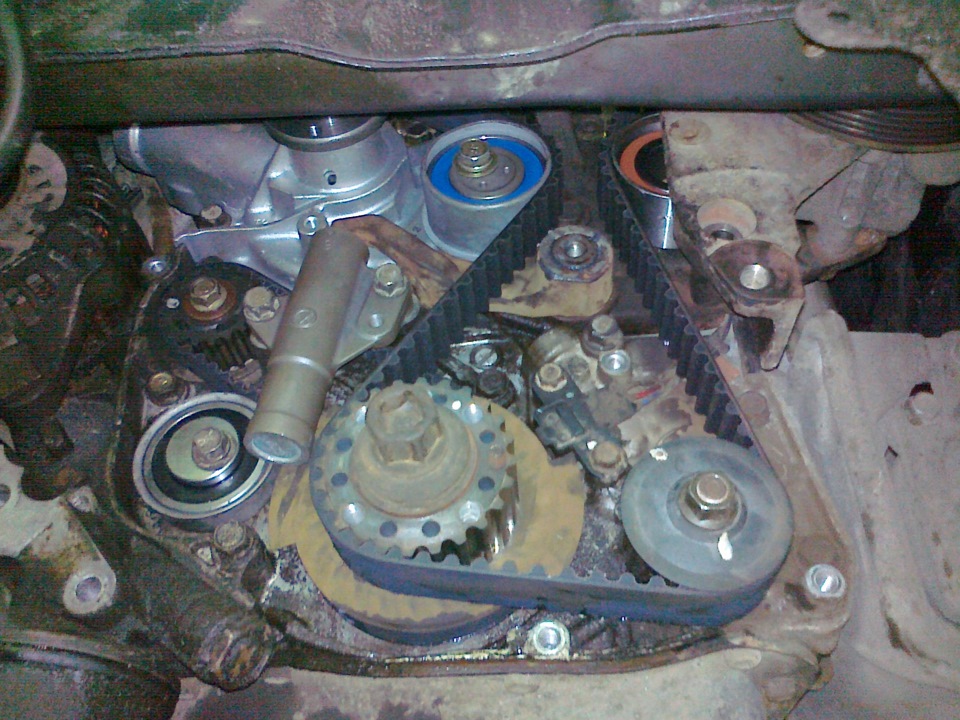

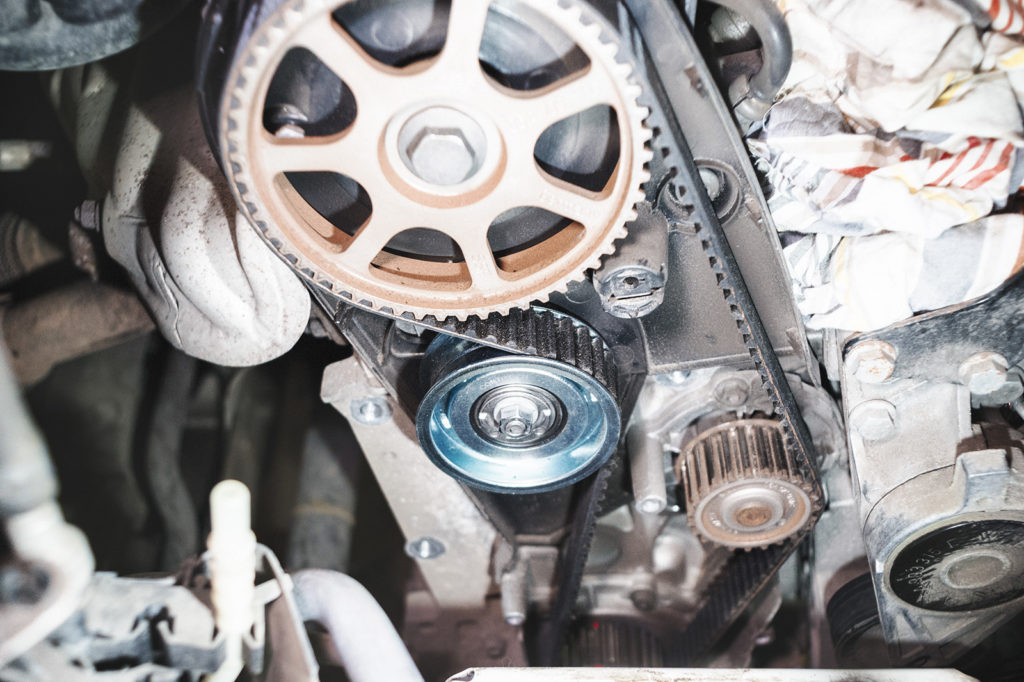

Прежде чем установить новый ременной привод, поставьте натяжной ролик и наживите гайку, не затягивая её. Затем наденьте ремень на шестерни таким образом, чтобы вся слабина оказалась на стороне натяжного ролика. Будьте внимательны и не нарушайте положение меток.

Натяжка проверяется поворотом ремешка вокруг собственной оси

Следующий шаг — натяжка ремня, выполняемая с помощью ролика. В его отверстия нужно вставить пассатижи и провернуть на эксцентрической оси, после чего затянуть гайку. Ремень ГРМ считается нормально натянутым, если его невозможно вручную повернуть вокруг своей оси больше, чем на 90°. После натяжения производится обратная сборка и пробный запуск мотора.

Как меняется ремень: видео

Замена на 16-клапанном моторе

В двигателе 16V стоят 2 распредвала, открывающие кулачками свои пары клапанов. Отсюда возникает ряд отличий в процессе замены ременного привода:

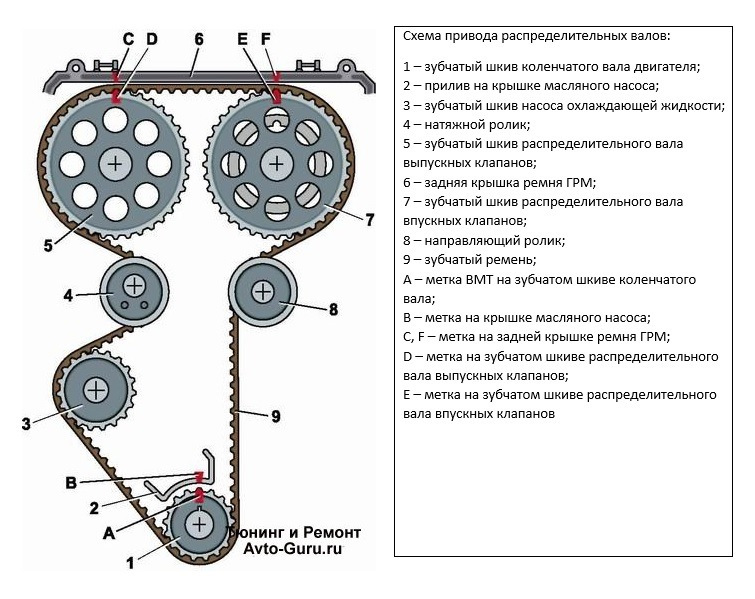

• после первичной разборки нужно совмещать метки на обоих распределительных валах;

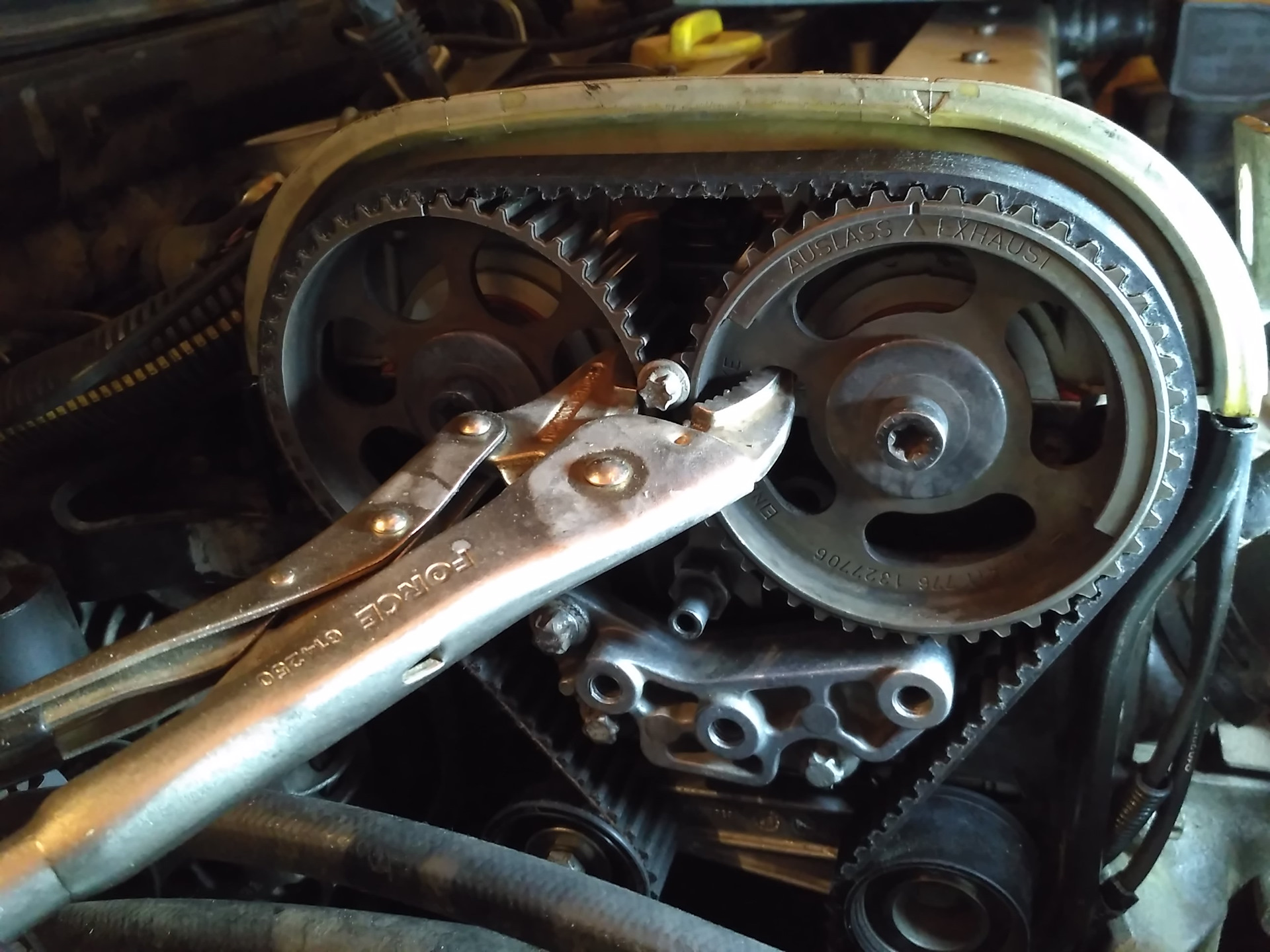

• фиксация распредвалов выполняется специальным приспособлением — кондуктором, в машинах ВАЗ он представляет собой планку с вырезами, вставляемую в прорези на торцах этих валов;

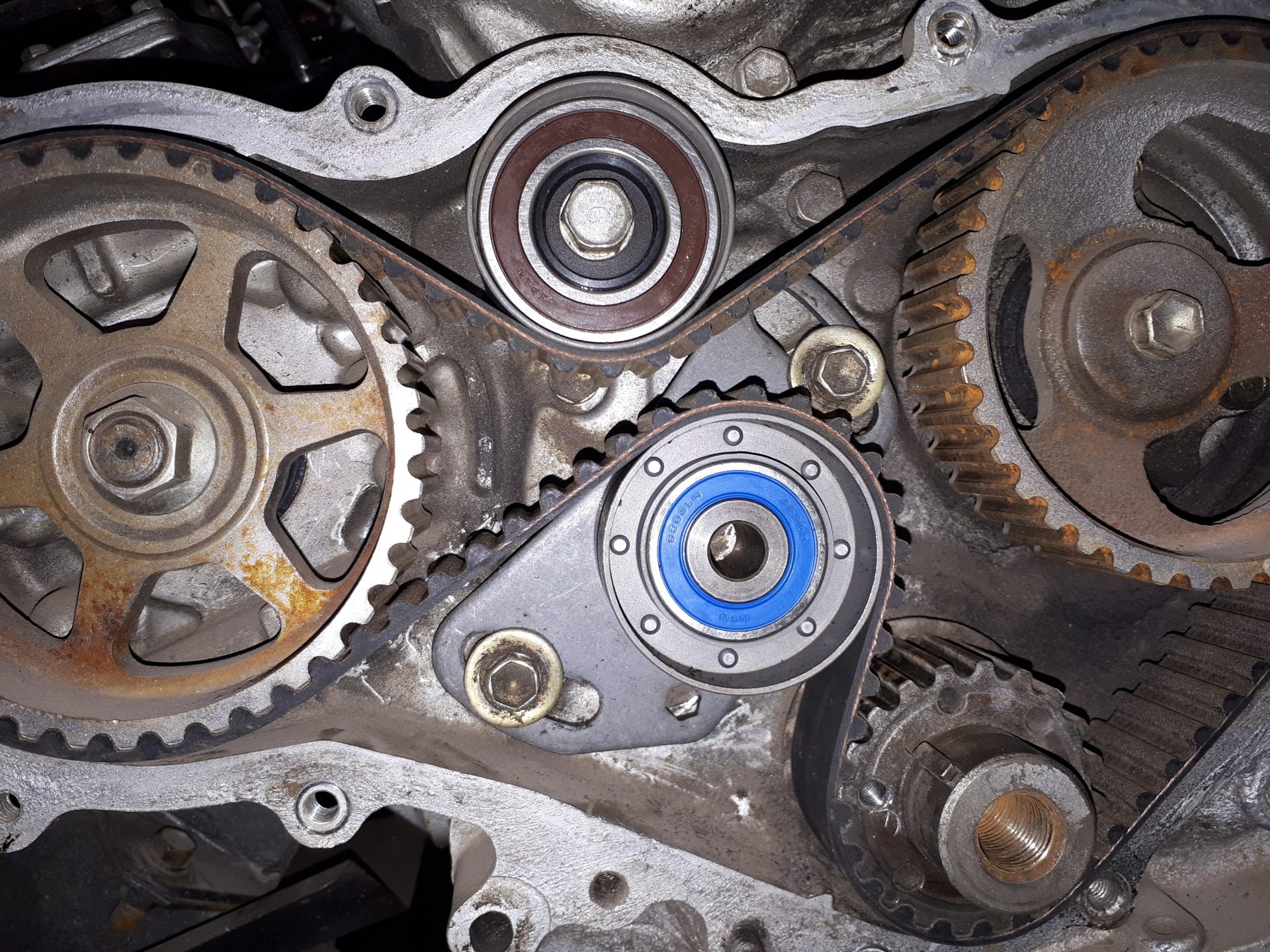

• помимо натяжного, в механизме присутствует второй ролик — паразитный (опорный), который тоже нужно менять;
• надевая ремень, надо следить за положением меток и максимально натягивать его руками, чтобы слабина оказалась со стороны подвижного ролика.

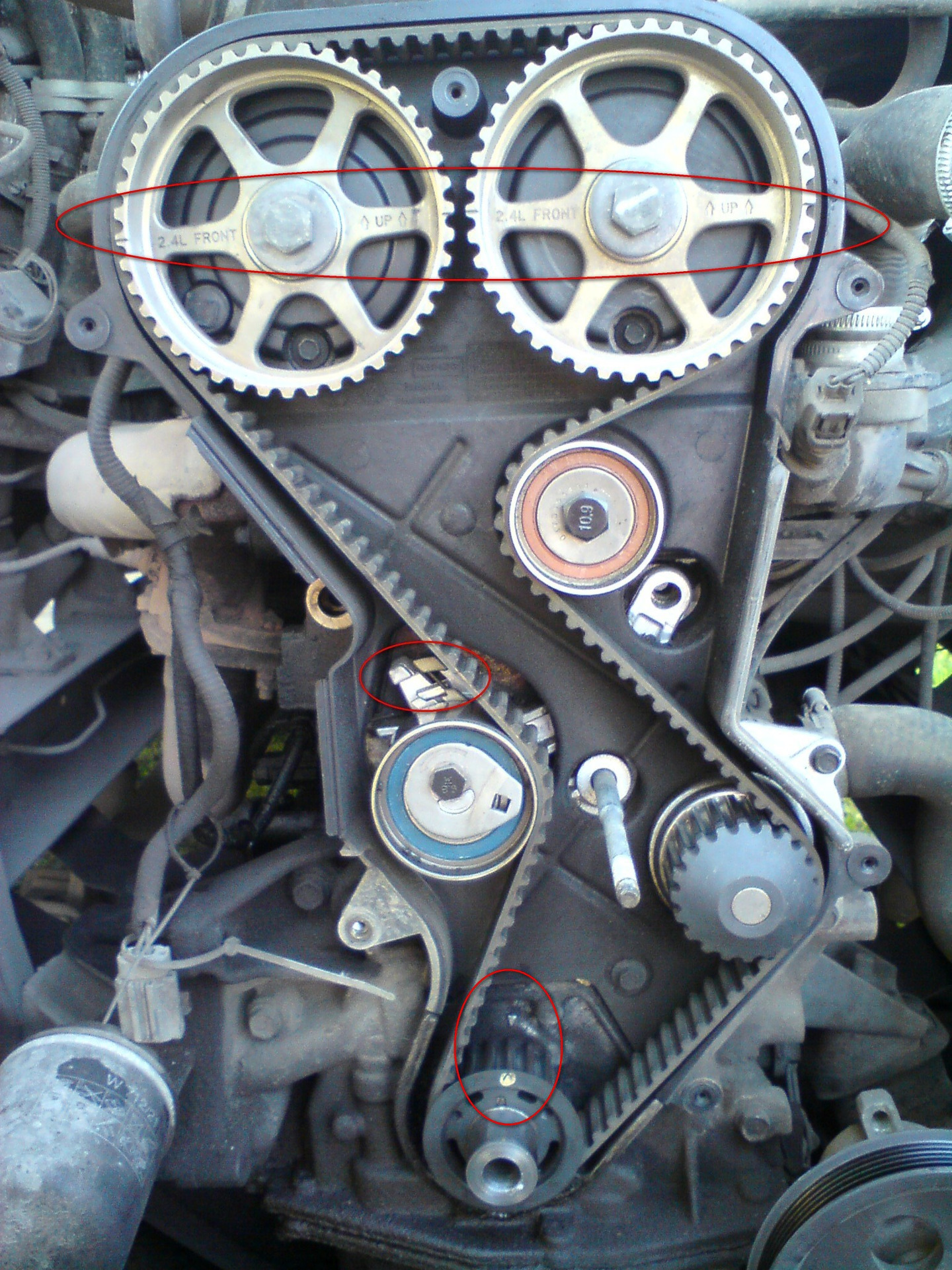

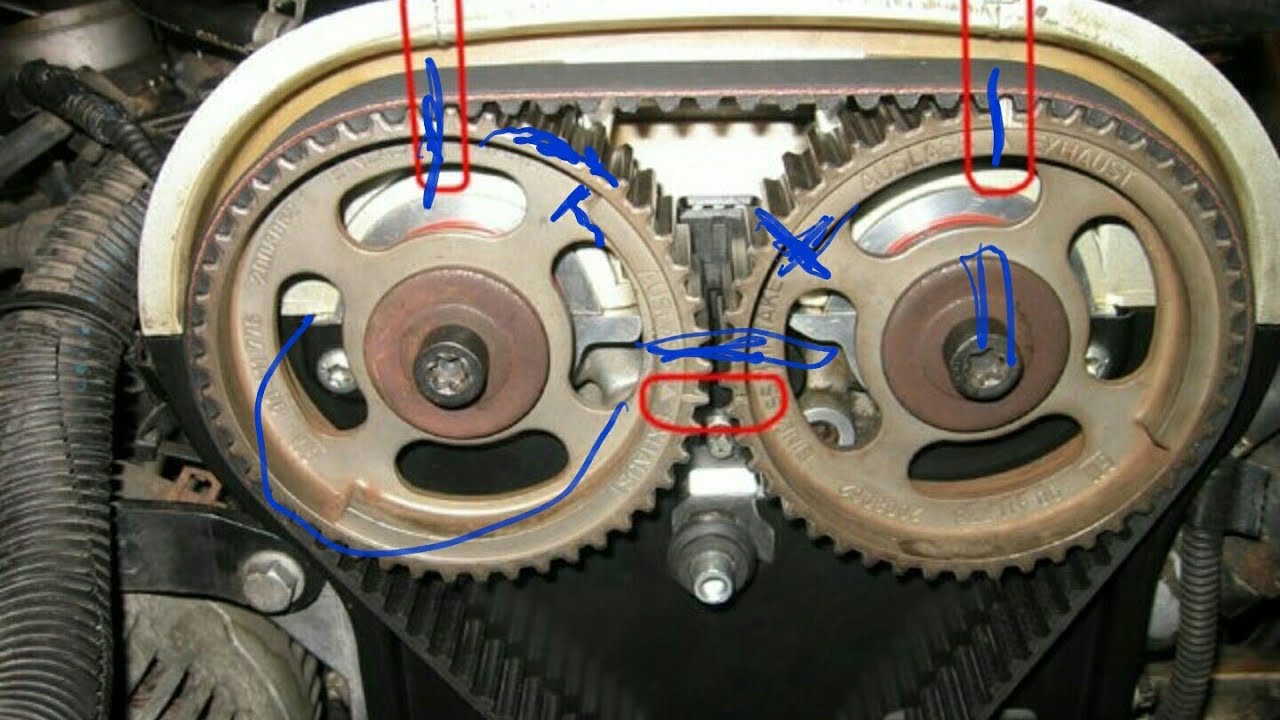

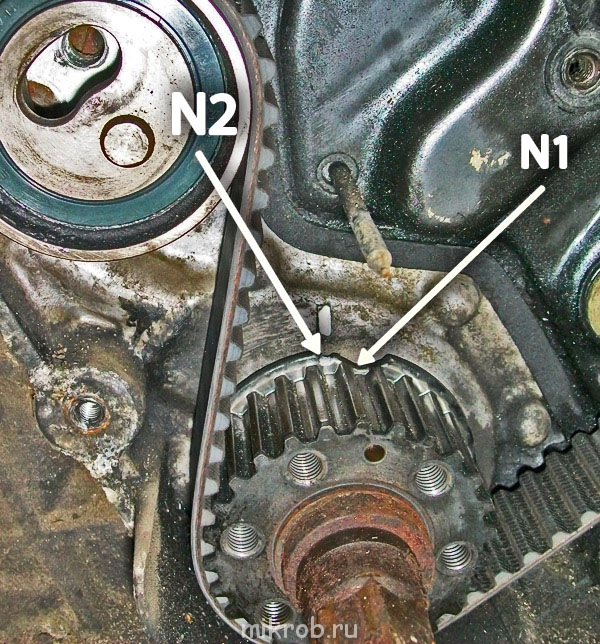

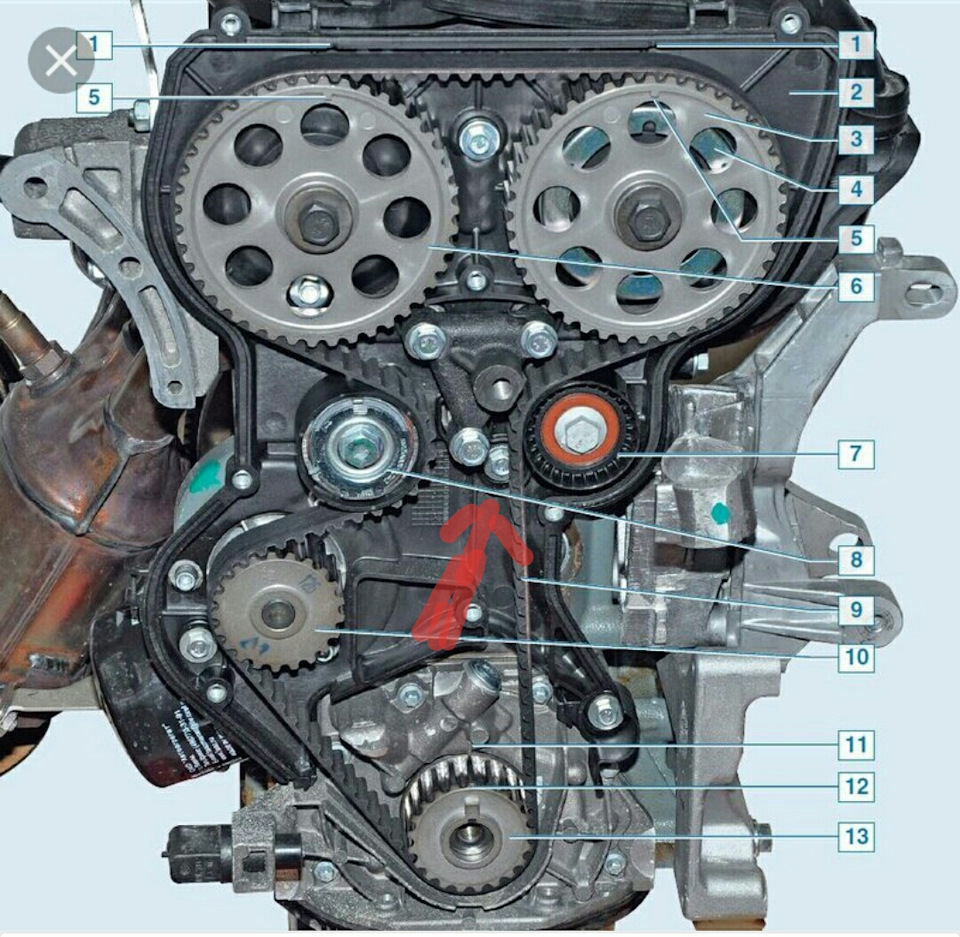

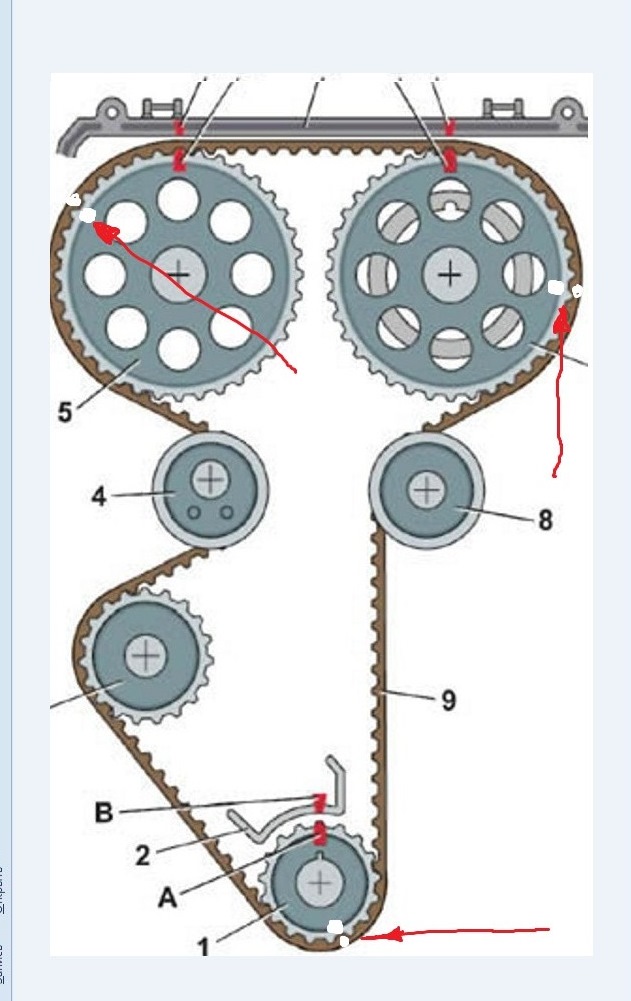

Метки на моторе 16V

Натяжка тоже производится поворотом эксцентрического ролика и фиксацией с помощью гайки. В автомобилях ВАЗ на корпусе ролика выбита метка, совмещаемая при натяжении ремня с приливом на корпусе. Добившись нужного натяжения, следует обязательно сделать 2—3 полных оборота коленчатого вала вручную, а потом повторно проверить положение меток. В целом порядок действий сохраняется таким же, как и при работе с мотором 8V.

Ролик о работе с двигателем 16V

Что ещё нужно знать о замене ремня ГРМ?

Меняя ременной привод газораспределительного механизма, надо обращать внимание на состояние всех его деталей. Если обнаружена течь масла из сальника коленчатого либо распределительного вала, то желательно воспользоваться моментом и сменить уплотнение. Проблема в том, что подобные работы не каждый может выполнить самостоятельно, поэтому течь лучше обнаружить ещё до разборки узла.

Смысл такой: сотрудники автосервиса, куда вы пригоните машину для замены сальника, всё равно снимут ремень ГРМ, иначе к нему не добраться. А раз так, то операцию по снятию и натяжению ременного привода они включат в стоимость ремонта. Вам нет смысла менять ремень своими руками, если на станции техобслуживания сделают то же самое и возьмут за это деньги.

Стенка блока в масле — пропускает сальник

То же касается водяного насоса, который явно пропускает наружу антифриз из-за разбитого подшипника. Верный признак неисправности — все пространство узла ГРМ и его детали покрыты влагой, разбрасываемой ремнём. Если вы сами не в состоянии поменять помпу, то и разбирать машину ни к чему, лучше сразу отправиться на автосервис.

Совет. Протекающую помпу надо менять незамедлительно вне зависимости от состояния ремня и других элементов ГРМ.

Нередко случается, что обрыв ремня произошёл в пути, а у владельца авто в багажнике есть запасной. Поскольку двигаться дальше своим ходом не выйдет, то поставить новую запчасть можно и в поле при таких условиях:

• обрыв не привёл к изгибанию клапанов;
• имеется необходимый инструмент;
• есть способ убрать автомобиль с дороги и поставить его на ровной площадке.

Процесс замены аналогичен описанному выше, только в 16-клапанном моторе придётся обойтись без фиксации распределительных валов. Важно внимательно выставить метки и не допускать их смещения, а после установки и натяжения ремня дважды проверить их положение перед запуском двигателя.

Совет. Не стоит при замене обрабатывать новое резинотехническое изделие какой-либо химией. Оно предназначено для установки и работы в первозданном виде, а от воздействия химических средств может начать проскальзывать.

Признаки неправильной установки привода

После установки нового ремня производится пробный запуск двигателя, чтобы определить, всё ли сделано правильно. О некорректной замене свидетельствуют следующие симптомы:

• появилась вибрация двигателя на холостых оборотах;
• при попытке нажать на газ в воздушном или выпускном тракте раздаются хлопки;
• появляется свист ремня, после которого машина может заглохнуть.

Первые 2 признака говорят о нарушении фаз газораспределения, то есть подача топлива в цилиндры и отведение отработанных газов происходит не синхронно с движением поршней. Это результат неверного совмещения меток либо установки привода со сдвигом на 1 зуб. При отклонении на 2 зуба мотор просто не заведётся. Устранять неполадку придётся тем же путём — разбирать узел ГРМ и переставлять ремень в нужное положение.

Натяжной ролик лучше менять вместе с ремнем

Свист с последующим отказом двигателя говорят о перескакивании зубцов изделия в момент запуска. Этому есть несколько причин:

1. Новый ремень не был натянут должным образом.
2. Вам попалось изделие низкого качества, неспособное нормально функционировать.
3. Вы обработали поверхности ремешка химическим средством, отчего он начал проскальзывать.

Свист, тарахтение и скрип может возникать, когда хозяин авто не поменял старый ролик, который издаёт шум и периодически заклинивает. Способы устранения данных неполадок очевидны: нужно снова разбирать механизм и все делать правильно. Поддельные запчасти, отзывами о которых пестрят автомобильные форумы, следует вернуть продавцу с требованием возврата средств или замены товара на качественный.

По причине недостатка денежных средств многие автомобилисты стараются меньше платить за обслуживание своих «железных коней». Разумная экономия — это замена ремня ГРМ своими руками без привлечения специалистов автосервиса. Экономить же на покупке новых деталей — нецелесообразно, поскольку, нарвавшись на подделку, можно заплатить дважды и потерять драгоценное время.

Оцените статью: Поделитесь с друзьями!

Замена ремня ГРМ: цены в сервисе ТТС

Выберите маркуToyotaBMWKIAУАЗMINIAudiRenaultJeepSkodaMazdaHyundaiOpelLADAMitsubishiHavalFordGenesisVolkswagenPorscheChevroletSubaruLexusJaguarLand RoverSsang YongPeugeot

Выберите городКазаньУфаНабережные ЧелныАльметьевскЧебоксарыСтерлитамакНижнекамскЙошкар-ОлаИжевскОренбург

Toyota

Казань, ул. Декабристов, 96

Toyota

Казань, Проспект Победы, 194

BMW

Казань, Проспект Ибрагимова, 48

KIA

Уфа, ул. Маршала Жукова, 32

УАЗ

Уфа, ул. Цветочная, д. 7/3

MINI

Уфа, Проспект Салавата Юлаева, 95

Audi

Набережные Челны, Проезд Тозелеш, 27

Renault

Альметьевск, пр. Строителей, 2а

Audi

Уфа, ул.Рубежная, 180

Jeep

Казань, Проспект Победы, 194

Skoda

Чебоксары, Марпосадское шоссе, 29/1

Mazda

Чебоксары, Марпосадское шоссе 19, корпус 2

Hyundai

Чебоксары, Марпосадское шоссе, 29

Toyota

Чебоксары, Марпосадское шоссе, 19

Renault

Чебоксары, Марпосадское шоссе, 19, корпус 1

Hyundai

Стерлитамак, Проспект Ленина, 2И

Renault

Нижнекамск, ул. Спортивная, 4

Skoda

Йошкар-Ола, ул. Кирова, 2 Б

Toyota

Йошкар-Ола, Ленинский проспект, 6Б

Opel

Йошкар-Ола, Ленинский проспект, 6А

Renault

Йошкар-Ола, ул. Кирова, 2

Renault

Ижевск, ул. Карла Маркса, 91

LADA

Набережные Челны, Машиностроительная, 1/2Б

LADA

Набережные Челны, Проезд ​Тозелеш, 27

Mitsubishi

Набережные Челны, ул. Машиностроительная, 108

Haval

Казань, Проспект Победы, 194

LADA

Йошкар-Ола, Ленинский проспект, 6а

Hyundai

Ижевск, ул. Карла Маркса, 87а

Ford

Нижнекамск, ул. Первопроходцев, 14

Genesis

Набережные Челны, ул. ​Машиностроительная, 1-2а

Genesis

Уфа, ул. Рубежная, 180

Genesis

Казань, ул. Декабристов, 81В

Volkswagen

Набережные Челны, Мензелинский тракт, 1А

Skoda

Набережные Челны, Проспект Хасана Туфана, 3В

KIA

Ижевск, ул. Лесозаводская, 29

Porsche

Уфа, Проспект Салавата Юлаева, д.93

Opel

Набережные Челны, ул. Машиностроительная, 108

BMW

Оренбург, п. Пригородный, правая сторона дороги Оренбург-Орск 12-ый км, корпус Б

Renault

Оренбург, трасса Оренбург-Орск, 12 километр

Chevrolet

Йошкар-Ола, Ленинский пр-кт, д. 6А

Subaru

Казань, Проспект Победы, 194

Opel

Альметьевск, ул. Советская, 43

Mazda

Уфа, ул. Маршала Жукова, 16

Mitsubishi

Чебоксары, Марпосадское шоссе, 19/2

Ford

Чебоксары, Марпосадское шоссе, 19/2

Hyundai

Альметьевск, ул. Советская, 43

Jeep

Уфа, ул. Рубежная, 182

LADA

Нижнекамск, ул. Первопроходцев, 14

Lexus

Казань, ул. Декабристов, 96

Volkswagen

Казань, ул. Декабристов, 81В

Volkswagen

Казань, ул. Даурская, 18

Jaguar

Казань, Проспект Победы, 194

MINI

Казань, Проспект Ибрагимова, 48

Land Rover

Казань, Проспект Победы, 194

Hyundai

Казань, ул. Декабристов, 81В

Mazda

Казань, Проспект Победы, 194

KIA

Казань, Проспект Ибрагимова, 48

KIA

Казань, Проспект Победы, 194

Renault

Казань, Мамадышский тракт, 30

Renault

Казань, Проспект Ибрагимова, 48

Ford

Уфа, ул. Рубежная, 182

Ford

Набережные Челны, ул. Машиностроительная, 108

Ford

Казань, Проспект Победы, 93

Chevrolet

Набережные Челны, Проезд Тозелеш, 27

Chevrolet

Нижнекамск, ул. Первопроходцев, 14 строение 1

BMW

Уфа, Проспект Салавата Юлаева, 95

BMW

Набережные Челны, ​Мензелинский тракт, 1

BMW

Казань, ул. Агрономическая, 7

Audi

Казань, Проспект Победы, 93

Hyundai

Набережные Челны, ул. Машиностроительная, 1-2а

Renault

Набережные Челны, ул. Машиностроительная, 1-2

KIA

Набережные Челны, Проспект Хасана Туфана, 3г

KIA

Набережные Челны, Мензелинский тракт, 1Б

Subaru

Набережные Челны, пр. Хасана Туфана, 3Б

LADA

Уфа, ул. Маршала Жукова, 34

LADA

Уфа, д. Вавилово, ул. Трактовая 3

Hyundai

Уфа, ул. Рубежная, 180

Hyundai

Уфа, ул. Маршала Жукова, 34

Ssang Yong

Уфа, ул. Цветочная, 7/3

Mitsubishi

Уфа, ул. Рубежная, 182

Mitsubishi

Уфа, ул. Маршала Жукова, 16

Jaguar

Уфа, ул. Пархоменко, 156/3

Land Rover

Уфа, ул. Пархоменко, 156/3

Renault

Уфа, ул. Маршала Жукова, 36

KIA

Уфа, Проспект Салавата Юлаева, 65

Skoda

Казань, Проспект Победы, 194

Skoda

Казань, ул. Даурская, 18

Porsche

Казань, ул. Декабристов, 81В корпус 1

Mitsubishi

Казань, Проспект Победы, 194

Peugeot

Казань, Проспект Победы, 194

Hyundai

Казань, Проспект Победы, 194

Mazda

Уфа, ул. Рубежная, 182

Mitsubishi

Казань, Проспект Ибрагимова, 48

как установить (фото и видео)

Газораспределительный механизм и его привод двигателя семерки производства Волжского автозавода остался прежним – цепным. Вытяжка и чрезмерный износ цепи ГРМ на силовом агрегате ВАЗ 2107 системой питания типа инжектор приводит:

• затруднению при запуске двигателя;
• нестабильной работе во всех режимах особенно на холостом ходу;
• резкому увеличению потребления топлива;
• образованию нагара на посадочных местах клапанов;
• возможно повреждение датчиков системы управления впрыском и каталитического нейтрализатора.

Во избежание негативных последствий ослабления или вытяжки цепного привода двигателя автомобиля ВАЗ 2107 необходимо своевременно проводить регламентные работы. Перечень операций по техническому обслуживанию силового агрегата с системой питания инжектор определяется сервисной книжкой. Контроль состояния цепи ГРМ и зазоров между кулачками распредвала и рычагами клапанов осуществляется через каждые 30 тысяч км пробег.

На гарантийных ВАЗ 2107 с системой питания типа инжектор такие работы лучше проводить в авторизованном автотехцентре. В случае возникновения неисправностей по вине автозавода устранение их будет производиться за счет производителя. По окончании этого срока обслуживание ГРМ и других систем автомобиля может выполняться и самостоятельно.

Подготовка к проведению сервисных операций

Контроль натяжения цепного привода механизма газораспределения начинается на двигателе с системой питания типа инжектор или карбюратор схожи между собой. Операция выполняется в установленной производителем последовательности:

1. Выставляем автомобиль на ровной площадке с твердым покрытием и фиксируем его самопроизвольного перемещения путем установки упоров под колеса и включения стояночного тормоза. Рычаг переключения передач выставляем в нейтральное положение.
2. С головки блока цилиндров снимаем крышку, отвернув по ее контуру все гайки при помощи трубчатого ключа. Старую прокладку рекомендуется при этом заменить, применение герметиков не допускается.
3. При помощи ключа на «38» проворачиваем коленчатый вал двигателя ВАЗ 2107 для того чтобы совместить метки на подвижных деталях и стационарных. При выполнении данного действия необходимо проявлять осторожность, а места расположения контрольных точек следует подсвечивать фонариком или переноской.
4. Совмещаем две метки: первая — на шкиве ремня привода генератора со специальным выступом на корпусе крышки, вторая на верхней звездочке механизма газораспределения силового агрегата ВАЗ 2107 с системой питания инжектор.

При таком взаимном расположении деталей поршень четвертого цилиндра находиться в мертвой точке вверху. Теперь можно приступать к выполнению сервисных работ на системах двигателя, в частности, ГРМ и некоторых других.

Выполнение технического обслуживания силового агрегата

[ads1] На подготовленном таким образом автомобиле проводится ряд операций и ремонтных работ, и в том числе следующие:

• Натяжка цепи привода ГРМ, а также замена его узлов и деталей как на силовых агрегатах с системой питания типа карбюратор, так и инжектор.
• Регулировка клапаном, вернее, теплового зазора между кулачками распредвала и коромыслом. В таком случае метки на деталях ГРМ выставляются в начале процедуры и в конце ее.
• Настройке системы зажигания силового агрегата, в этом случае для достижения наилучшего результата рекомендуется применять специальный прибор – тестер.

Автомобиля ВАЗ 2107 с инжекторным двигателем выпускаются до сих пор на предприятиях в нашей стране. Они отличаются высокой надежностью и экономичностью при доступной цене, этим собственно и определяется их высокая популярность у потребителя.

Установка Метки ГРМ ЗМЗ 406 ( На коленвалу и распредвалах)

Привет! Сегодня поговорим на тему как выставлять метки на двигателе змз 406 и модификациях. В каких случаях нужны метки? На двигателе семейства змз установлены гидрокомпенсаторы и катушки зажигания, значит настройку клапанов и зажигания производить не нужно и в этом случае метки грм змз нам не нужны, остается только одно, это система грм и в этом случае мы меняем весь комплект, либо только звезды распредвала, рекомендую установить разрезные звезды, удобнее и легче выставлять фазы. Способов выставления метки достаточно большое, тут нужно для начала разобраться в каком состоянии у вас двигатель и шкив коленвала. Начнем о каждом способе по порядку, так будет удобнее проверить эти способы и не замешать всё в кашу.

Выставление метки по шкиву

Если меняем только звезды распредвала соответственно низ мы не разбираем и нижнюю метку коленвала выставляем по шкиву, на передней крышке имеется буртик, а на шкиве есть риска. Совмещаем как на фото.

Проверка демпфера

Этот способ подходит только в том случае если у вас нормальный шкив и демпфер еще не провернуло. Как проверить что демпфер не провернут и мы совмещаем метки правильно? Отчитываем 15 зубьев и совмещаем метку на передней крышке промеж 15 и 16 зуба. Смотрите на фото:

И так в низу метку мы совместили и теперь переходим к верхней части, установка меток грм змз на звездочках распредвала. Как мы знаем звезды бывают просты и разрезные.

Установка меток на звёздах распредвала

Установка меток на простых звездах распредвала: На практике в 95% случаях приходилось сверлить звездочки по кондуктору и правильно выставлять метки так что бы метка ( маленькая тычка ) на звездочке совпала с головкой цилиндров. Смотрите на фото:

Задача облегчается когда у вас разрезные звезды и теперь не нужно совмещать метки и сверлить, а надо лишь правильно выставить распредвал. Если мы стоим лицом к двигателю то на правом распредвале нужно выставить 19 градусов, а на левом 20 градусов. Смотрите на фото:

После выставления градусов распредвала, затягиваем и ставим натяжитель цепи, прокручиваем двигатель и проверяем метки еще раз, если все совпадает, смело собираем двигатель и наслаждаемся ездой.

Метка звезды коленвала

Когда меняем комплект грм целиком то обратите внимание на нижнюю звездочку, на ней установлена метка( риска) при установке совместите эту риску с меткой на двигателе. Смотрите на фото:

Выставление метки промвала

Промежуточная звезда так же выставляется по метке, но как показывает практика, роли никакой она не играет и зачем она там нужна не понятно. Самое главное совместить нижнюю и верхние метки.

У нас есть качественные разрезные звезды распредвала и комплекты грм ЖМИ НА КАРТИНКУ

Мы всегда готовы проконсультировать и помочь, телефон для связи: 8-963-054-52-27

ГРМ ЗМЗ на Уаз 409 (Особенности и выбор цепи)

ГРМ ЗМЗ 406 с башмаками или звездами Какой выбрать?

Греется Газель двигатель ЗМЗ ( причины и решение)

Всё про Гидрокомпенсаторы ЗМЗ для двигателя 405, 406, 409

Расход масла ЗМЗ 406, 405, 409 (причины и решение проблемы)

Распределительный вал змз 409, 406, 405 ( Газель и Уаз)

Разрезные звезды ГРМ для 405, 406, 409 ( преимущество)

Замена ремня ГРМ на VW POLO с мотором 1,6

Моторы серии ЕА211, как атмосферные, так и турбированные, встречаются под капотами многих марок и моделей концерна VAG

Да что там говорить, каждый второй уважающий себя таксист скажет, что эти агрегаты надёжные и экономичные:-) И вполне логично, что на СТО сети ЕвроАвто замена ремня ГРМ на этих моторах – частое явление. Инструкция по замене – не откровение, но всё же я попробую предложить свой вариант, на примере мотора 1.6 CWVA/CWVB, который поможет вам принять правильное решение: делать самому, или обратиться к специалистам.

Демонтаж ремня

— удалить корпус воздушного фильтра:



— снять разъём и открутить винты крепления расширительного бачка:



— если нет необходимости сливать антифриз, бачок можно на патрубках отвести в сторону:



— открутить верхний кожух ремня ГРМ:



— снять правое колесо и удалить правый локер:



— снять ремень привода вспомогательных агрегатов:



Для этого надо снять заглушку с ролика-натяжителя, и провернуть его против часовой стрелки.

Как выставить метки?

А никак! В отличии от предыдущих версий, на шестернях отсутствуют какие-либо метки:



— на торцевой части ГБЦ (головки блока цилиндров) извлечь заглушку впускного распредвала и снять кожух, закрывающий ремень привода помпы:



— для выставления фаз потребуется один из таких вот фиксаторов:



Почему два варианта? Потому что моторы европейской и российской сборки по каким то причинам различаются:-)

Как выставить ВМТ (верхнюю мёртвую точку) без меток? Легко! Для этого сначала необходимо выкрутить заглушку (очень похожую на сливную пробку) из задней части блока (по ходу движения):



— вкрутить вместо неё фиксатор:



Далее, прокурчивать коленвал по часовой стрелке:



До упора. Это и будет ВМТ. Хотите убедиться? Вставьте теперь верхний фиксатор, соединив шестерню ремня помпы и торец впускного вала:



Что совмещать? На шестерню фиксатор должен лечь вот так:



А выступы на второй части должны совпасть с прорезью в торце распредвала:



Совпало? Отлично! Вы на верном пути. Теперь извлеките верхний фиксатор, потому что сначала необходимо открутить очень хорошо затянутый центральный болт. Сделать это необходимо удерживая шкив специальным фиксатором:



— открутить болт, снять шкив;

— открутить болты крепления нижнего кожуха ГРМ:



— центральный болт вкрутить обратно, не затягивая;

— прокрутить коленвал до упора в фиксатор;

— открутить нижний болт передней крышки (кронштейна опоры двигателя):

— вставить верхний фиксатор;

— зафиксировать мотор на траверсе, или обеспечив надёжный упор под поддон;

— открутить болты крепления правой опоры двигателя:



— снять кронштейн, извлечь опору двигателя;

— открутить верхние болты крепления кронштейна к блоку:



— открутить на несколько оборотов нижний болт крепления генератора, и полностью выкрутить верхний;

— отодвинуть генератор в сторону:



— извлечь переднюю крышку (она же – кронштейн).

И вот все компоненты привода ГРМ – как на ладони:



Если мотор уже полностью остыл, можно убедиться, что влезли сюда не зря: при пробеге чуть больше 100 000 км износ ремня очевиден:



Акцентирую ваше внимание: не растяжение ремня, а именно износ!

Не смотря на то, что все валы зафиксированы, механик, чью работу я для вас фотографировал, установил дополнительную, не штатную, приспособу, фиксирующую шестерни распредвалов:



Это предохранит от случайного смещение при снятом ремне.

— открутить болт ролика натяжителя:



— снять зубчатый ремень;

— открутить паразитный ролик:



Установка ремня ГРМ

Первым делом – очистить поверхность блока от продуктов износа и грязи:



Но должен предупредить: вдыхать эту пыль крайне опасно для здоровья!

— прикрутить паразитный (обводной) ролик:



— затянуть усилием 45 Nm

— накинуть зубчатый ремень на шестерню коленвала, распредвалов и ролик-натяжитель, который уже должен быть в руках:



Но перед установкой надо знать один важный нюанс:

— у самого ролика есть выступ:



— при установке он должен попасть в соответствующее углубление в блоке:



— повернуть натяжитель так, чтобы стрелка индикатора показала лёгкое избыточно натяжение:



— затем отпустить, и сделать это надо несколько раз;

— отпустить и снова повернуть натяжитель так, чтобы стрелка индикатора оказалась ровно «в створе» ответной части:



— затянуть ролик-натяжител:ь



25 Nm

Как проверить точность установки?

Обязательный пункт при работе с приводом ГРМ в любом автомобиле!

— извлечь все фиксаторы;

— провернуть коленвал на оборот и одну четверть;

— вкрутить фиксатор коленвала;

— провернуть коленвал до упора;

— вставить фиксатор распредвалов.

Совпадает? Поздравляю, ремень установлен правильно! Последняя проверка – натяжение ремня. Стрелка индикатора по прежнему должна располагаться по середине прорези:



Теперь можно приступать к последней фазе:

Обратная сборка:

— надеть алюминиевую крышку/кронштейн:



— затянуть болты крепления:



70 Nm

— прикрутить генератор;

— установить опору на кузов, наживить болты кронштейна:



-затянуть болты кронштейна:



70 Nm

— опустить мотор на опору, удалить траверсу или упор из-под поддона:

— установить расширительный бачок:



-установить на место торцевую заглушку впускного распредвала:



Уплотнительное кольцо желательно заменить.

— установить крышку ремня помпы:



— извлечь фиксатор коленвала, вкрутить заглушку:



30 Nm

— прикрутить нижний кожух ремня ГРМ:



— прикрутить центральный шкив. Пара нюансов:

1) обратите внимание на способ фиксации шкива к коленвалу:



То есть, нет никаких определенных положений, можно ставить в любом.

2) использовать только новый болт



Внимание: НЕ смазывать маслом или «блокиратором резьбы»!

— затянуть динамометрическим ключом, удерживая шкив фиксатором:



150 Nm

Но это ещё не всё! ELSA предписывает ещё и доворот на 180°. Можно и с помощью маркерных меток, или просто «на глазок», ну а у нас, в ЕвроАвто, есть специальный инструмент:



— прикрутить натяжитель ремня вспомогательных агрегатов, накинуть ремень;

— натянуть ремень, провернув ролик по часовой стрелке, за натяжение отвечает пружина внутри ролика:



Затянуть гайку натяжителя усилием 20 Nm

— прикрутить локер;

— прикрутить колесо;

— опустить машину с подъёмника;

— завести мотор.

Последний штрих: информационная наклейка:



Не забудьте вписать дату, когда была произведена эта работа, и пробег.

ЗАПИСАТЬСЯ НА ЗАМЕНУ РЕМНЯ ГРМ

Яков Финогенов

Технический специалист ЕвроАвто.

Как выставить ремень ГРМ при замене элементов привода

Ремень ГРМ является относительно простым решением для приведения в действие газораспределительного механизма и другого оборудования по сравнению с цепью ГРМ. При этом служит указанный ремень меньше цепи, то есть нуждается в периодической замене. Большинство водителей знают, что при замене ремня ГРМ выставляют по меткам приводные шкивы, что необходимо для точной синхронизации работы двигателя и механизма газораспределения.

Рекомендуем также прочитать статью о том, почему стучит гидрокомпенсатор. Из этой статьи вы узнаете о причинах стука гидрокоменсаторов, а также что делать водителю, если гидрокомпенсаторы начали стучать.

При этом не всем до конца известно, как правильно выставить ремень ГРМ при самостоятельной замене и почему это так важно. Сразу отметим, что если ремень ГРМ  стоит не по меткам, тогда происходит сбой фаз газораспределения. В результате двигатель может не запуститься после такой замены, будет работать неустойчиво или даже возникнет поломка ДВС. В этой статье мы поговорим о том, какие бывают симптомы неправильно выставленного ремня ГРМ, а также как выставить ремень ГРМ по меткам или без них.

Содержание статьи

Почему и когда нужно менять ремень газораспределительного механизма

Как известно, в основе ГРМ лежит распределительный вал, который расположен в ГБЦ и толкает впускные/выпускные клапаны. В движение распредвал приводится от коленвала посредством приводного ремня. Своевременное открытие и закрытие клапанов должно осуществляться в строго установленном порядке и в соответствии с тактами работы двигателя.

Другими словами, на такте впуска должен открываться впускной клапан, благодаря чему в цилиндры попадает воздух или топливно-воздушная смесь (в зависимости от типа двигателя). Далее происходит сжатие смеси (поршень движется в ВМТ), в этот момент все клапаны закрыты. После поджига топливного заряда и отдачи полезной энергии поршню открывается выпускной клапан для удаления отработавших газов из цилиндра двигателя. Так осуществляется процесс газораспределения.

Становится понятно, что любые неисправности привода распредвала приведут к нарушению газообмена в цилиндрах, в результате чего работа двигателя будет нарушена. Что касается ремня ГРМ, данный элемент представляет собой резинотехническое изделие, которое со временем растягивается, растрескивается и т.д. Проскальзывание ремня приводит к тому, что клапана перестают открываться в четко заданный момент по отношению к тактам работы мотора. Более того, для многих двигателей особенно опасен обрыв ремня ГРМ. Дело в том, что если ремень оборвало, тогда механизм газораспределения останавливается, клапана попросту не успевают закрыться до момента подъема поршня, происходит удар, после которого обычно гнет клапана, возникают дефекты на самом поршне и т. д. В подобных случаях силовой агрегат необходимо ремонтировать, а сам ремонт потребует серьезных финансовых расходов.

Вполне очевидно, что с учетом данных особенностей ремень ГРМ имеет ограниченный срок службы. Указанный элемент нужно менять как по пробегу, так и по времени. В первом случае производители не рекомендуют превышать отметку в 60 тыс. пройденных километров или 4 года (в зависимости от того, что наступит раньше). Далее опытные водители предпочитают осуществлять последующую замену уже через 45-50 тыс. км, так как качество первого ремня, установленного на заводе, обычно лучше аналогов или даже оригинальных изделий.

Также следует учитывать и ряд факторов, которые могут существенно сократить срок службы любого ремня. Например, попадание моторного масла на ремень ГРМ в результате течей переднего сальника коленвала способно быстро привести в негодность указанный элемент привода распредвала. Проблемы с натяжным роликом, заклинивание помпы и другие неисправности являются теми причинами, по которым ремень рвется или быстро изнашивается.

Если заметны признаки износа ремня ГРМ или подходит срок его плановой замены, тогда мало просто установить новый элемент. Во время замены следует правильно выставить ремень. Для замены и выставления необходимо подготовить инструменты, также желательно обслуживать автомобиль на подъемнике или в гараже со смотровой ямой. Минимальным набором для данной операции можно считать домкрат, отвертки, ключи гаечные и накидные, торцевой ключ, желательно наличие воротка с накидной головкой и т.д.

Выставление ремня по меткам и как выставить ремень ГРМ без меток

Начнем с того, что ниже мы будем заострять внимание на общих правилах и рекомендациях касательного того, как выставить ремень ГРМ. При этом следует учесть, что на автомобилях с тюнингованными спортивными распредвалами, а также на некоторых моделях с двумя или только одним распределительным валом порядок и особенности выставления приводного ремня могут отличаться. Для получения более точной информации желательно проконсультироваться со специалистами или отдельно изучить руководство по эксплуатации конкретной модели ДВС.

Перед началом работ следует помнить, что важной задачей является то, чтобы во время замены не сбились ранее выставленные метки. Это поможет упростить процесс, так как не потребуется дальнейшая углубленная настройка.

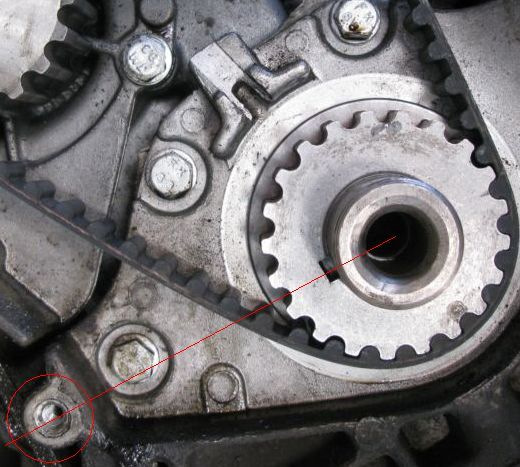

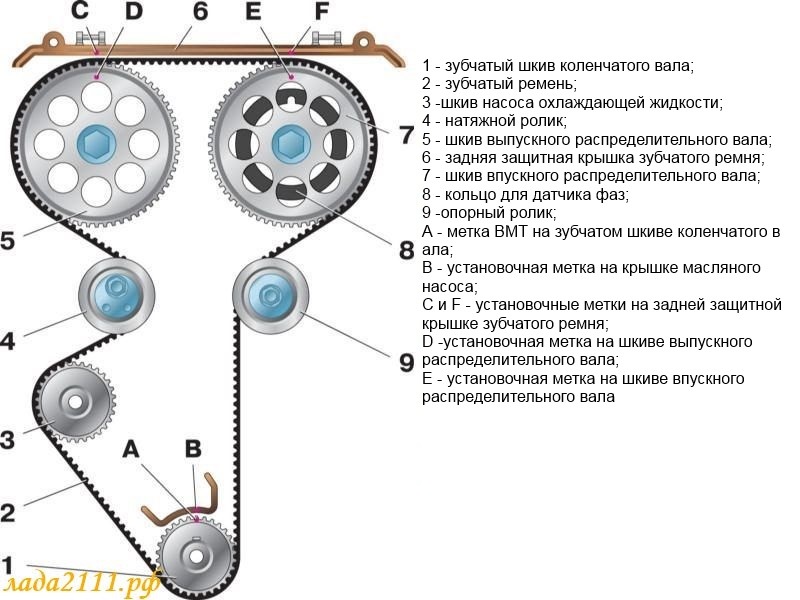

• Итак, при установке нового ремня ГРМ ответственным шагом становится выставление такого положения поршней в двигателе, при котором в первом цилиндре поршень будет находиться в верхней мертвой точке (ВМТ). Затем производится контроль меток. Добавим, что выставить поршни в нужное положение можно одним из доступных способов. Легче всего обнаружить специальную насечку на шкиве, а также указатель-стрелку, расположенную на кожухе ремня ГРМ.  Указанную насечку и стрелку следует совместить между собой. Совмещение предполагает такое положение, когда насечка занимает вертикальное положение, а стрелка имеет направление вниз.

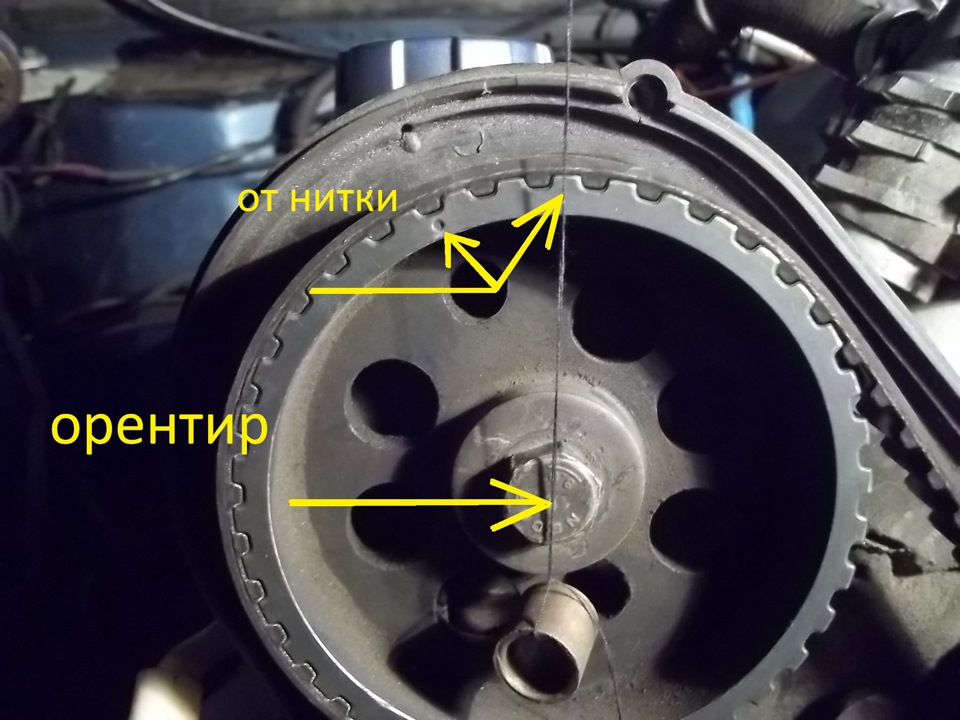

• Вторым способом, который дополняет первый, является обнаружение на маховике специальной метки, после чего указанная метка совмещается с «зубом». Метка находится в контрольном окошке, которое выполнено в верхней части колокола КПП.
• Третьим и самым ненадежным способом выставления поршней является выворачивание свечи зажигания в первом цилиндре, после чего в свечное отверстие вставляется подходящая отвертка или стальной стержень нужной длины. Далее стержень упирается в поршень, после чего в результате поворачивания коленвала определяется точка, в которой поршень находится в крайнем верхнем положении. Обратите внимание, подобный способ следует применять только в том случае, если выставление по меткам является невозможным по какой-либо причине.

После установки нового ремня для определения того, не произошло ли смещение меток, торцевой головкой с трещоткой коленчатый вал ДВС проворачивается пару раз. Далее следует в обязательном порядке проверять, совпали ли метки звездочки распредвала. В том случае, если метки не совпадают, тогда необходимо добиться их полного совпадения.

Представим, что метка «ушла» назад по отношению к звездочке распредвала. В этой ситуации метку совмещают с левым верхним краем прокладки клапанной крышки. Если метка подалась вперед и имеет маркировку «от», тогда указанную метку совмещают со стрелкой, расположенной за звездочкой распредвала. В случае, когда метка распредвала смещена на 180 градусов или около того, тогда коленвал прокручивается на один оборот.

Также отметим, что в процессе выставления ВМТ в первом цилиндре рекомендуется осуществить снятие крышки трамблера. Это необходимо для того, чтобы проконтролировать расположение насечки на корпусе трамблера. Насечка должна совпасть с центром бегунка. Для обнаружения насечки слегка приподнимается пластмассовый кожух, прикрывающий датчик Холла. Когда все вышеперечисленные метки совпали, это означает, что можно устанавливать новый ремень ГРМ. Добавим, что перед установкой многие также фиксируют маховик, вставляя отвертку в отверстие коробки. После этого можно ставить ремень и ролики.

Замена ремня ГРМ

1. Процесс замены ремня состоит в том, что в начале необходимо ослабить крепежные болты шкива коленвала, после чего указанный шкив снимается. Далее происходит снятие грязезащитного кожуха ремня, перед снятием которого рекомендуется зафиксировать маховик способом, указанным выше. Параллельно потребуется снять ремень генератора, шкив водяного насоса. Снятие ремня генератора происходит после ослабления болтов, крепящих шкив помпы.
2. Затем следует открутить болт ролика натяжителя ремня ГРМ и снять ролик со шпильки, на которой он закреплен. Как правило, указанный ролик меняется параллельно каждой замене ремня ГРМ. После снятия ролика ремень также можно снять.
3. Теперь становится возможным установить новый ролик натяжителя и новый ремень ГРМ. После установки ремень также следует подтягивать. Это делается автоматически при помощи натяжного ролика, иногда подтяжка осуществляется помпой. Сама сила натяжки проверяется так, чтобы между звездочкой распредвала ремень можно было перекрутить большим и указательным пальцем с небольшим усилием на 90 градусов, но не более того. Также стоит учесть, что ремень не должен быть провисшим.
4. После натяжки ремня нужно проверить совпадение меток распредвала. В том случае, если имеется незначительное отклонение, натяжной ролик ослабляется и ремень переставляют. Далее ролик снова фиксируется, после чего следует прокрутить болт коленвала на пару оборотов. Затем снова осуществляется проверка всех меток.
5. В том случае, если метки коленвала и распредвала совпали, но при этом нет совпадения меток трамблера, тогда следует ослабить болт, который фиксирует трамблер. Затем трамблер нужно провернуть до такого положения, когда центра бегунка и его метки совпадут. Это поможет избежать такой проблемы, когда, например, при замене ремня ГРМ выставили позднее зажигание, зажигание становится ранним и т.д.

Что в итоге

Применительно к ДВС с ременным приводом ГРМ следует учитывать, что проскальзывание ремня даже на один «зуб» может привести к сбоям в работе силового агрегата или его поломке. Как уже было сказано выше, при обрыве ремня существует риск загиба клапанов. Что касается дизельных двигателей, обрыва ремня ГРМ может привести в негодность распределительный вал.

Следует отметить, что если ремень был выставлен неправильно, на приборной панели после попыток запуска двигателя или во время его работы в ряде случаев загорается «чек». Также при сильном сбое меток двигатель может не заводиться. Если ремень не был выставлен, но мотор все же завелся, тогда на имеющуюся проблему могут указывать следующие признаки: агрегат сильно вибрирует после замены ремня ГРМ, появились стуки в двигателе, замедлены или отсутствуют своевременные реакции ДВС на нажатие педали газа, увеличен расход топлива, заметны следы ускоренного износа самого ремня.

Напоследок хотелось бы добавить, что во время замены ремня ГРМ его выставление по меткам является первостепенной задачей. В том случае, если вы не уверены в своих силах или возникли проблемы с идентификацией меток, тогда лучше отказаться от попыток самостоятельно выставить ремень и обратиться к опытным специалистам.

Читайте также

Руководство по установке зубчатого ремня

| Pfeifer Industries

Ниже приведены инструкции по установке, разработанные для решения проблем, возникающих в результате неправильной установки ременных приводов ГРМ.

Щелкните здесь, чтобы загрузить PDF-файл для получения дополнительной информации.

1) Ослабьте двигатель

Убедитесь, что двигатель ВЫКЛЮЧЕН, должна быть предусмотрена процедура блокировки / маркировки для предотвращения случайного запуска двигателя. Ослабьте крепежные болты двигателя. Перемещайте двигатель до тех пор, пока имеющийся ремень ГРМ не будет провисать и его можно будет снять, не вытаскивая его.

НИКОГДА НЕ ОТКРЫВАЙТЕ РЕМЕНЬ ГРМ. ПРИЖИМ НА РЕМЕНЬ ГРМ ПРИВЕДЕТ ПОВРЕЖДЕНИЕ ЗУБЬЯ ШКИВОВ И / ИЛИ ФЛАНЦА, КОТОРЫЙ ВЫ ДЕРЖИВАЕТЕ.

---

2) Снимите старый ремень привода ГРМ

Снимите старый ремень ГРМ и проверьте ремень ГРМ на предмет необычного износа. Чрезмерный износ может указывать на проблемы с конструкцией привода или программой профилактического обслуживания.

---

3) Выберите правильный сменный ремень привода ГРМ

Выбор правильной замены ремня ГРМ имеет решающее значение.Форма зуба зубчатого ремня (профиль зуба зубчатого ремня) не является единообразным стандартом среди различных производителей ремня газораспределительного механизма. Однако, поскольку есть много случаев, когда наблюдается снижение совместимости между различными производителями, так же много случаев, когда они несовместимы. Если вы не знаете, какой у вас ремень ГРМ или как определить ремень ГРМ, необходимый для вашего приложения. Пожалуйста, обратитесь к нашему руководству под названием «Идентификация ремня ГРМ и замена ремня ГРМ».

Следует соблюдать осторожность, если какой-либо из шкивов ремня ГРМ был заменен шкивом ремня ГРМ с другим количеством зубьев. Помимо изменения соотношения, требования к межцентровому расстоянию также будут изменены для ремня ГРМ. Убедитесь, что вы используете ремень ГРМ правильной длины.

НИКОГДА НЕ ПРИСОЕДИНЯЙТЕСЬ К РЕМНЮ ГРМ, КОТОРЫЙ БУДЕТ ТОЛЬКО СООТВЕТСТВУЕТ. ПРИЖИМ НА РЕМЕНЬ ГРМ ВНУТРЕННИЕ ЧЛЕНОВ ТЯЖЕВОГО ШНУРА ВНУТРЕННИЙ РЕМЕНЬ ГРМ, ЧТОБЫ ПРИВЕСТИ К ПРЕЖДЕСТВУЮЩЕМУ РАЗРУШЕНИЮ РЕМНЯ.

---

4) Очистите шкивы ремня ГРМ

Шкивы зубчатого ремня можно очистить, протерев их ветошью, слегка смоченной легким нелетучим растворителем. Не рекомендуется замачивать или наносить растворитель на ремень привода ГРМ. Очевидно, шлифование или царапание ремня ГРМ или шкива зубчатого ремня острым предметом для удаления смазки или мусора не рекомендуется. Перед использованием на приводе ремни ГРМ должны быть сухими.

---

5) Осмотрите шкивы ремня ГРМ

Осмотрите шкивы приводного ремня газораспределительного механизма на предмет необычного или чрезмерного износа.

---

6) Правильное выравнивание

Два основных типа смещения привода — УГЛОВОЕ и ПАРАЛЛЕЛЬНОЕ, как показано на рисунках ниже.

Центровка зубчатого ремня привода является одной из наиболее частых причин проблем с производительностью привода. Неправильно выровненные диски могут отображать такие симптомы, как:

• Высокое усилие прижима ремня ГРМ
• Неравномерный износ зуба ремня ГРМ
• высокий уровень шума
• неравномерное распределение нагрузки
• Обрыв троса натяжения ремня ГРМ

---

Смещение параллельности

Параллельное смещение — это когда ведущий и ведомый валы параллельны, но приводной и ведомый шкивы приводного ремня ГРМ на этих валах лежат в разных плоскостях.

---

Угловое смещение

Угловое смещение — это когда ведущий и ведомый валы не параллельны. Это приводит к неравномерной нагрузке натяжных шнуров ремня ГРМ. Натяжные корды на стороне высокого напряжения часто перегружены, что может вызвать повреждение краевого корда, которое будет передаваться по ширине зубчатого ремня. Это несоосность также приводит к возникновению высоких сил слежения за ремнем ГРМ, что приводит к чрезмерному износу кромок ремня ГРМ.

ЛЮБАЯ СТЕПЕНЬ НЕОБХОДИМОСТИ ПРИВЕСТИ К НЕКОТОРОМУ УМЕНЬШЕНИЮ СРОКА СЛУЖБЫ РЕМНЯ, ЧТО НЕ УЧИТЫВАЕТСЯ В НОРМАЛЬНОЙ ПРОЦЕДУРЕ КОНСТРУКЦИИ ПРИВОДА.НЕИСПРАВНОСТЬ ПРИВОДОВ РЕМНЯ ГРМ ДОЛЖНА БЫТЬ МЕНЬШЕ 1/4 ° ИЛИ 1/16 НА НОЖ ЛИНЕЙНОГО РАССТОЯНИЯ.

Простая процедура проверки смещения (как параллельного, так и углового) заключается в использовании линейки (линейки) для проверки совмещения, как показано на предыдущем рисунке. Линия должна быть достаточно длинной, чтобы покрывать расстояние между двумя внешними краями поверхностей шкива ремня газораспределительного механизма. Положите линейку на поверхность двух шкивов ремня газораспределительного механизма, если две поверхности шкива ремня газораспределительного механизма не совпадают с линейкой, значит, у вас есть параллельное смещение.Другая возможность с использованием метода линейки будет заключаться в том, что одна из поверхностей шкива ремня ГРМ будет на одном уровне с линейкой, в то время как другой шкив ремня ГРМ будет иметь только один край поверхности шкива ремня ГРМ, касающийся линейки. В этом сценарии будет представлено угловое смещение. Затем этот процесс следует обратить вспять, используя противоположный шкив приводного ремня газораспределительного механизма в качестве отправной точки, чтобы учесть общий эффект несоосности. Не забудьте учесть различия в размере толщины кромки шкива ремня газораспределительного механизма, а также степень изгиба фланцев шкива ремня газораспределительного механизма.

Другой способ проверки параллельного смещения — точное измерение расстояния между валами в трех (3) точках вдоль вала. Расстояние между валами должно быть одинаковым во всех трех (3) точках.

ТАКЖЕ УБЕДИТЕСЬ, ЧТО ВАЛЫ УСТАНОВЛЕНЫ ЖЕСТКО. ВАЛЫ НЕ ДОЛЖНЫ ПРОКАЧАТЬСЯ ПРИ НАТЯЖЕНИИ РЕМНЯ ГРМ. НЕЖЕСТКОЕ КРЕПЛЕНИЕ ВЫЗЫВАЕТ ИЗМЕНЕНИЯ В РАССТОЯНИИ ОТ ЦЕНТРА, ПРИЧИНЯЯ ПРОБЛЕМУ РЕМНЯ ГРМ. ЭТО ПРОСТОЙ РЕМНЯ ГРМ МОЖЕТ ПРИВЕСТИ К РАСШИРЕНИЮ ЗУБОВ НА ШКИВЕ РЕМНЯ ГРМ — ОСОБЕННО ПРИ ПУСКОВОЙ НАГРУЗКЕ ПРИ НЕОБХОДИМОСТИ ВАЛА.

---

6) Установите новый ремень привода ГРМ

Установите новый ремень ГРМ на шкивы ремня ГРМ. Не поддвигайте рычаг и не применяйте силу, не ослабляйте опору двигателя и / или монтажные кронштейны, чтобы свободно установить ремень ГРМ.

НИКОГДА НЕ НАЖИМАЙТЕ НА РЕМЕНЬ ГРМ. ПРИЖИМ НА РЕМЕНЬ ГРМ ПРИВЕДЕТ К ПОВРЕЖДЕНИЮ ЗУБЬЯ ШКИВОВ И / ИЛИ ФЛАНЦА, КОТОРЫЙ ВЫ ДЕРЖИВАЕТЕ.

НИКОГДА НЕ ПРИСОЕДИНЯЙТЕСЬ К РЕМНЮ ГРМ, ТОЛЬКО ПОДХОДЯЩИЙ. НАЖИМАНИЕ ПРИНЯТИЯ РЕМНЯ ГРМ МОЖЕТ ТРЕСКИВАТЬ ЧЛЕНЫ НАПРЯЖЕННОГО ШНУРА ВНУТРИ РЕМНЯ.

---

7) Предварительное / окончательное натяжение

Правильное натяжение не может быть достаточно напряженным, ослабление натяжения приведет к трещотке ремня ГРМ (скачку зубьев), в то время как слишком сильное натяжение может вызвать повреждение подшипников, валов и других компонентов привода, а также значительно сократить срок службы ремня ГРМ. Правильное натяжение ремня ГРМ — это наименьшее натяжение, при котором ремни ГРМ будут передавать требуемую механическую мощность, а не храповые зубья, когда привод находится под полной нагрузкой.

Ослабленное натяжение ремня газораспределительного механизма действует как слабо удерживаемый кусок струны, с защелкивающим действием, поскольку в ситуации высокого крутящего момента струна или ремень газораспределительного механизма порвутся, потому что дополнительное напряжение больше, чем было задумано ремнем газораспределительного механизма. В то время как натянутая струна или ремень ГРМ выдерживают сильное натяжение.

Устраните любую слабину ремня ГРМ, отрегулировав расстояние между двумя шкивами ремня ГРМ. Перед тем, как применить какое-либо окончательное натяжение, убедитесь, что зубья зубчатого ремня полностью вошли в канавки зубьев на обоих шкивах зубчатого ремня.Повернув приводную систему вручную, убедитесь, что зубья зубчатого ремня остаются в пазах. После завершения этапов предварительного натяжения существует несколько методов проверки надлежащего окончательного натяжения.

---

Численный метод (сила / отклонение)

Путем измерения прогиба ремня газораспределительного механизма с известной силой можно приложить необходимое натяжение. Хотя этот метод относительно быстрый, он обычно не очень точен. В первую очередь из-за сложности измерения небольших прогибов и усилий, характерных для небольших ременных приводов ГРМ.Этот метод лучше подходит для больших приводов с большими промежутками между ремнями.

F = сила отклонения
q = Прогиб, 1/64 дюйма на дюйм длины пролета
c = межосевое расстояние
D = Диаметр большого шага шкива
d = Диаметр малого шага шкива
P = длина пролета

---

Звуковой измеритель натяжения

Звуковой измеритель натяжения обеспечивает наиболее точное измерение натяжения. Ремни ГРМ, как и струна, колеблются с определенной собственной частотой, зависящей от массы и длины пролета.Путем измерения этой собственной частоты свободного стационарного участка ремня ГРМ звуковой измеритель натяжения может мгновенно вычислить статическое натяжение ремня ГРМ на основе длины промежутка ремня ГРМ, ширины ремня ГРМ и типа ремня ГРМ. Звуковой измеритель натяжения обеспечивает точные и повторяемые измерения натяжения, при этом используется ненавязчивая процедура, сам процесс измерения не изменяет натяжение ремня. Измерения производятся путем бренчания ремня ГРМ, как гитарной струны, чтобы он завибрировал, а затем поднесения измерителя к резонирующему ремню ГРМ для измерения.

Оба вышеупомянутых метода натяжения требуют расчетов для получения правильного значения натяжения. Поскольку время имеет существенное значение для любого проекта, я не буду тратить ваше время на подробности того, как вручную рассчитать требуемые значения натяжения. Инструмент, который я считаю чрезвычайно ценным как при проектировании механической трансмиссии, так и при расчете натяжения ремня ГРМ, — это ContiTech — Расчет конструкции привода механической трансмиссии. Эта компьютерная программа — чрезвычайно ценный инструмент для пополнения вашей коллекции, и самое лучшее в ней то, что она бесплатна.Эту программу можно найти на веб-сайте Continental ContiTech и / или по ссылке на веб-сайте Pfeifer Industries в техническом разделе.

Чтобы не уступать конкурентам, другие производители ремня ГРМ также предлагают аналогичную программу для расчета надлежащего значения натяжения.

ПРИМЕЧАНИЕ: ИЗ-ЗА ВЫСОКОГО СОПРОТИВЛЕНИЯ УДЛИНЕНИЯ (РАСТЯЖЕНИЯ) НЕ ТРЕБУЕТСЯ ПОВТОРНОЕ НАТЯЖЕНИЕ РЕМНЯ ГРМ ПОСЛЕ ПЕРВОНАЧАЛЬНОГО НАПРЯЖЕНИЯ.

---

8) Окончательная затяжка крепежных болтов

Надежно затяните все болты крепления компонентов привода для натяжения ремня газораспределительного механизма.Ослабленные монтажные болты вызовут изменение межцентрового расстояния, что приведет к проблемам с производительностью.

---

9) Ввод в эксплуатацию

Запустите привод и понаблюдайте за механической системой передачи энергии. Обратите особое внимание на необычный шум или вибрацию. Выключите систему и проверьте подшипники и двигатель, связанные с механической системой передачи энергии, на предмет чрезмерного нагрева. Если подшипники или двигатель нагреваются, возможно, натяжение ремня слишком велико, подшипники могут быть смещены или смазаны неправильно.

Замена ремня ГРМ — замена позволяет избежать дорогостоящего ремонта

Ремни ГРМ начали заменять цепи в конце 70-х — начале 80-х годов, когда производители автомобилей искали способы производить более легкие и менее дорогие автомобили. Меньший вес означал увеличенный пробег. О ремнях ГРМ задают много вопросов. Знание того, что делают ремни и когда их следует заменять, поможет вам сохранить работоспособность вашего автомобиля и избежать дорогостоящих поломок.Учтите, что не на всех автомобилях есть ремень ГРМ. Цепи ГРМ возвращаются благодаря долговечности, поэтому обязательно ознакомьтесь с руководством производителя вашего автомобиля, чтобы определить, есть ли у вас ремень или цепь.

Для чего нужен ремень ГРМ?

Ремень ГРМ удерживает распределительный вал и коленчатый вал с правильной скоростью. Коленчатый вал перемещает поршни вверх для циклов сжатия и выпуска, в то время как поршни перемещаются вниз для циклов мощности и впуска. В зависимости от марки автомобиля ремень ГРМ также будет приводить в действие водяной насос, масляный насос и топливный насос.Распределительный вал управляет открытием и закрытием впускных и выпускных клапанов. Клапаны должны открываться в нужное время, чтобы топливо поступило в камеру, а затем закрываться, чтобы обеспечить сжатие. Если цикл синхронизации отключен, топливо может не поступать в цилиндр или может вытекать через открытый выпускной клапан. Если клапаны не полностью закрываются во время сжатия, большая часть мощности двигателя будет потеряна.

Замена ремня ГРМ — Найдите магазин Meineke в своем городе

Когда мне следует менять ремень ГРМ?

Многие автовладельцы задаются вопросом, как часто нужно менять ремень ГРМ. Старое правило — каждые 60 000 миль. По мере совершенствования технологий многие производители рекомендуют интервалы до 100 000 миль. На всякий случай проверьте, что рекомендует производитель автомобиля, и не превышайте этот пробег. Признаки неисправности ремня ГРМ включают потерю мощности, снижение расхода топлива, пропуски зажигания и вибрацию двигателя. Шум ремня ГРМ больше не является одним из самых заметных индикаторов возможного отказа ремня. Когда на транспортных средствах были цепи привода ГРМ, они становились очень шумными, так как расцеплялись и начинали стучать.Теперь, когда производители автомобилей используют ремни, вы вряд ли услышите их ослабление или трещины. Ремни могут издавать тихий дребезжащий звук, но ничто по сравнению со звуками цепи привода ГРМ.

Вы также можете ответить на вопрос о том, когда заменять ремень ГРМ, если у вас есть другая работа, требующая снятия крышки ремня ГРМ и ремня. В большинстве автомобилей ремень необходимо снимать, если необходимо заменить водяной насос. Повторная установка использованного ремня — не лучшая идея.Ремень будет растянут, и будет трудно установить точную синхронизацию. Большая часть затрат на замену ремня или водяного насоса — это оплата труда. Вы должны вложить деньги в новый пояс. Это правило также применяется при замене ремня ГРМ. Вам следует подумать о замене водяного насоса одновременно. Если ожидаемый срок службы насоса приближается к концу, вы сэкономите на стоимости второго обслуживания с высокими затратами на рабочую силу.

Что происходит при обрыве ремня ГРМ?

В лучшем случае при обрыве ремня ГРМ ваш двигатель просто перестанет работать.Больше нет связи между распредвалом и коленчатым валом. Это то, что происходит в двигателе невмешательства. Общий эффект от обрыва ремня ГРМ зависит от типа двигателя, установленного в вашем автомобиле. Двигатели — это либо помехи, либо невмешательства. Интерференционные двигатели получают немного большую компрессию и обеспечивают чуть большую мощность. По этой причине меньшие двигатели могут быть источником помех. В этой конфигурации клапаны заходят в цилиндр немного больше, чем в двигателе без помех.Это также означает, что, если система не рассчитана должным образом, клапан может не мешать, когда поршень полностью перемещается вверх. Когда ремень ГРМ обрывается в двигателе с натягом, один или несколько клапанов могут застрять в открытом положении. Поршни будут с силой двигаться вверх, врезаясь в открытые клапаны. В лучшем случае у вашего двигателя будут сломаны клапаны и повреждены поршни. В худшем случае клапаны и штоки могут протолкнуть крышку двигателя. Известно даже, что поршни врезаются в масляные поддоны, если коленчатый вал крутится и ломается в процессе.Двигатель сейчас загублен.

Вы можете выполнить поиск по вашей марке и модели автомобиля, чтобы определить тип установленного двигателя. Однако только потому, что у вас двигатель без помех, это не позволяет вам игнорировать ремень ГРМ. В случае обрыва ремня вам все равно грозит дорогостоящий ремонт. Что касается вопросов о том, как проверить ремень ГРМ, то это работа квалифицированной ремонтной мастерской. В большинстве случаев ремень ГРМ защищен крышкой, снять которую новичку не так-то просто.Доступ к ремню требует снятия многих компонентов двигателя. Если на ремне ГРМ видны какие-либо признаки трещин или изношенных зубцов, его действительно следует немедленно заменить. Если он начал растягиваться или покрыт маслом, рекомендуется новый ремень. Если вы приобрели подержанный автомобиль и не располагаете информацией о последней замене ремня, отнесите свой автомобиль на осмотр ремня. В вашем местном автосервисе Meineke работают опытные специалисты, на которых вы можете положиться, если у вас возникнут вопросы относительно технического обслуживания автомобиля, шума или симптомов ремня ГРМ.Если вы не знаете, когда менять ремень ГРМ, у Meineke есть ответы на все ваши вопросы.

Источник 1, Источник 2, Источник 3

Как заменить ремень привода ГРМ

Ремень ГРМ представляет собой резиновый ремень, который синхронизирует ваш распределительный вал и коленчатый вал, так что фазы газораспределения всегда правильные. Если у вас отключены фазы газораспределения, ваш двигатель не будет работать должным образом. На самом деле он может вообще не работать. Ремень ГРМ также регулирует гидроусилитель руля и водяной насос.

Если ваша машина не заводится, и вы подозреваете, что это ремень ГРМ, первое, что вы можете сделать, это проверить ремень. Если вы заметили проблему с ремнем ГРМ, возможно, вам придется заменить его полностью.

Часть 1 из 3: Подготовка к работе с ремнем ГРМ

Получив ключи от автомобиля, вы можете приступить к настройке и подготовке к работе с ремнем ГРМ.

Шаг 1: Настройте рабочую область . Сначала установите палатку 10×10 EZ UP, если она вам нужна.Затем установите удлинитель, чтобы можно было заправить воздушный компрессор.

Затем выложите все свои инструменты и оборудование, включая следующие материалы.

Необходимые материалы

Шаг 2: Разложите новые детали . Начните выкладывать новые запасные части и убедитесь, что все в порядке.

Шаг 3. Поднимите автомобиль с помощью домкрата . При установке ремня ГРМ, особенно на переднеприводном автомобиле, всегда ставьте машину на домкрат и на приличной высоте.Вам нужно будет часто проходить между днищем и верхом транспортного средства, чтобы у вас было много места для работы.

Шаг 4: Разложите брезент и поддон . Как только автомобиль встанет на домкрат, положите брезент, чтобы уловить охлаждающую жидкость, которую вы можете пропустить при поломке водяного насоса.

Положите сливной поддон на землю под радиатором и ослабьте сливную пробку в нижней части радиатора. На большинстве новых автомобилей они сделаны из пластика, поэтому будьте осторожны и постарайтесь не сломать и не повредить каким-либо образом.

Шаг 5: Дайте стечь охлаждающей жидкости . Когда сливная пробка ослабнет и начнет стекать в сливной поддон, откройте крышку радиатора, чтобы позволить воздуху выйти и стечь быстрее.

Шаг 6: Снимите кожух двигателя . Снимаем кожух двигателя и заводим груду старых деталей. Старайтесь хранить старые детали в том порядке, в котором вы их снимали, так как это значительно упростит сборку вещей.

Шаг 7: Снимите переднее пассажирское колесо .Затем снимите переднее колесо пассажира и отложите его в сторону.

В то время как у большинства автомобилей есть пластиковая крышка за рулем, которую также необходимо снимать, у вашего автомобиля ее может не быть.

Шаг 8: Снимите змеевик . Используйте здоровенный отбойный молоток или трещотку, чтобы получить некоторое усилие, и отодвиньте натяжитель от ремня. Снимите змеиный ремень.

Ослабьте 2 болта, которыми насос гидроусилителя рулевого управления крепится к блоку.Этот шаг на самом деле не является необходимым — технически вы можете обойти его, но этот шаг значительно упрощает работу с вашим автомобилем.

Шаг 9: Снимите жидкость гидроусилителя рулевого управления. Используйте эвакуатор для удаления жидкости рулевого управления с гидроусилителем из бачка. Затем с помощью двух шланговых зажимов пережмите возвратный шланг рулевого управления с гидроусилителем и предотвратите попадание воздуха в насос рулевого управления с гидроусилителем.

Шаг 10: Снимите возвратный шланг с резервуара .Полностью ослабьте болты насоса гидроусилителя рулевого управления и снимите возвратный шланг с бачка. Отложите весь насос и возвратный шланг с помощью хомутов.

• Совет : Так как в шланге все еще будет немного жидкости, во избежание беспорядка положите несколько тряпок под резервуар при отсоединении шланга.

Часть 2 из 3: Снимаем старый ремень ГРМ

Шаг 1: Снимите натяжитель змеевидного ремня .Прежде чем вы сможете приступить к снятию крышек ГРМ, вам нужно будет снять натяжитель змеевикового ремня, так как он заблокирует несколько болтов крышки ГРМ.

Открутите 2 болта крепления; главный большой болт, который проходит через один из шкивов, и направляющий болт для части натяжителя в сборе. Снимите натяжитель.

Шаг 2: Снимите крышки привода ГРМ . Как только натяжитель убран с дороги, снимите 10 болтов, удерживающих 2 верхних крышки привода ГРМ, и снимите крышки, обращая внимание на любые части жгута проводов, которые могут быть прикреплены к крышкам привода ГРМ.

Шаг 3: Ослабьте болты кронштейна опоры двигателя. Подкатите домкрат под автомобиль, поместите кусок дерева в точку подъема и немного приподнимите масляный поддон двигателя.

Поддерживая двигатель, снимите подушку двигателя и ослабьте болты крепления кронштейна подвески двигателя.

Шаг 4: Найдите верхнюю мертвую точку или TDC . Используйте массивную трещотку с двумя удлинителями, чтобы провернуть мотор вручную. Всегда проверяйте, чтобы двигатель вращался в том же направлении, в котором он вращается.

Шаг 5: Снимите шкив коленчатого вала . После того, как вы перевернули двигатель вручную до совмещения трех меток (одна на каждой звездочке распределительного вала, а другая на нижней крышке привода ГРМ / шкиве коленчатого вала), снимите шкив коленчатого вала.

• Совет : Если у вашего автомобиля очень тугие болты кривошипа, используйте ударный пистолет, чтобы ослабить их. Пневматический пистолет с приводом ¾ при давлении 170 фунтов на квадратный дюйм ослабит его, как если бы это была накидная гайка.

Шаг 6: Снимите остальную часть крышки привода ГРМ .Снимите последнюю часть крышки привода ГРМ, открутив 8 болтов, которые ее удерживают. После удаления он дает вам доступ к компонентам синхронизации.

Шаг 7: Надеть болт коленвала . Прежде чем делать что-либо еще, снимите металлическую направляющую с передней части коленчатого вала — она ​​должна просто соскользнуть. Затем возьмите болт коленчатого вала и полностью вверните его в коленчатый вал, чтобы при необходимости можно было провернуть двигатель.

Шаг 8: Проверьте совмещение меток синхронизации .Если ослабление болта кривошипа вообще сместило ваши метки ГРМ, убедитесь, что вы исправили их сейчас, прежде чем снимать ремень, так как они должны быть точно выровнены друг с другом. Теперь, когда шкив кривошипа и нижняя крышка привода ГРМ сняты, метка для кривошипа находится на звездочке кривошипа ремня газораспределительного механизма и совпадает со стрелкой на блоке. Эта метка должна быть точно совмещена с меткой на каждой звездочке распределительного вала.

• Совет : Используйте ручку для рисования и сделайте отметки более заметными.На поясе нарисуйте прямую линию, чтобы было видно, что он идеально выровнен.

Шаг 9: Добавьте болт на роликовый натяжитель ремня газораспределительного механизма . На роликовом натяжителе ремня газораспределительного механизма есть отверстие для болта, в которое можно ввинтить болт диаметром 6 мм (длиной не менее 60 мм). Добавьте болт, и он будет прижиматься к роликовому натяжителю, чтобы удерживать свое положение. Это облегчит вытаскивание булавки позже.

Шаг 10: Снимите ремень ГРМ .После того, как вы убедились, что все три метки совпадают, пора снимать ремень ГРМ. Для этого попробуйте медленно снять направляющий шкив, так как он удерживается одним сквозным болтом.

После снятия ремня обойдите и снимите ремень с каждой звездочки / шкива. Затем снимите два болта, удерживающих гидравлический натяжитель, и единственный болт, удерживающий роликовый натяжитель.

Шаг 11: Опустите домкрат . Медленно опустите домкрат и отодвиньте его в сторону.Подставьте большой поддон под переднюю часть мотора.

Шаг 12: Снимите водяной насос . Водяной насос держится на 5 болтах. Выкрутите все болты, кроме одного — ослабьте последний наполовину, а затем просто постучите по шкиву водяного насоса резиновым молотком или ломом, пока он не отделится от блока и охлаждающая жидкость не начнет стекать в поддон.

Шаг 13: Очистите поверхности . После того, как блок полностью осушен, используйте эвакуатор для откачки охлаждающей жидкости, которая видна в отверстиях для воды на блоке.

Возьмите баллончик с очистителем тормозов и распылите на всю переднюю часть двигателя, чтобы удалить всю охлаждающую жидкость и удалить остатки масла. Убедитесь, что вы действительно хорошо очистили звездочки и сопрягаемую поверхность водяного насоса. Кроме того, очистите сопрягаемую поверхность от любого старого материала уплотнительного кольца или любых видимых следов коррозии охлаждающей жидкости.

Часть 3 из 3: Установите новый ремень ГРМ

Шаг 1: Установите новый водяной насос . Как только все будет подготовлено и очищено, вы можете установить новый водяной насос.

• Совет : возьмите уплотнительное кольцо и нанесите на него немного смазки для уплотнительных колец, прежде чем вставлять его в канавку водяного насоса, чтобы оно создавало хорошее уплотнение на блоке.

Установите новый водяной насос на установочные штифты. Начните затягивать 5 болтов в равномерной последовательности, а затем затяните с усилием 100 фунтов. Обойдите их дважды, чтобы убедиться, что все они затянуты правильно.

Шаг 2: Установите гидравлический натяжитель, роликовый натяжитель и натяжной ролик .Нанесите каплю красного фиксатора резьбы на все болты этих деталей.

Затяните болты гидравлического натяжителя с усилием 100 фунтов, а роликового натяжителя с усилием 35 фут-фунтов. Пока не поставите новый ремень ГРМ, закручивать натяжное колесо не нужно.

Шаг 3: Установите новый ремень газораспределительного механизма . Начните с коленчатой ​​звездочки и продолжайте движение против часовой стрелки, удерживая новый ремень ГРМ натянутым на ходу. Убедитесь, что ремень правильно сидит на зубцах звездочек распределительного и коленчатого валов.Убедитесь, что отметки на ремне совпадают с отметками на звездочках.

После натяжения ремня между натяжителем и звездочкой кривошипа должна быть небольшая слабина. После того, как вы вытащите штифт из гидравлического натяжителя, он примет это провисание, и ремень останется натянутым по всему периметру.

После того, как вы вытащили штифт гидравлического натяжителя, удалите болт, который вы установили ранее. Теперь вручную поверните двигатель по часовой стрелке 6 раз и убедитесь, что все ваши отметки совпадают.Пока они выстроены в линию, вы можете начать переустановку остальных компонентов в обратном порядке.

Шаг 4. Установите вакуумный фильтр охлаждающей жидкости . Для этого вам понадобится специальный инструмент и фитинги для адаптера радиатора. Сначала затяните сливную пробку радиатора, которую вы открутили ранее. Затем установите переходник на верхнюю часть радиатора.

Установив фитинг, установите наш инструмент и протяните сливной шланг в решетку, а наш наливной шланг — в чистое ведро.

• Совет : Прижмите наливной шланг длинной отверткой, чтобы убедиться, что он остается на дне ведра.

Шаг 5: Добавьте охлаждающую жидкость . Налейте в ведро 2 галлона синей охлаждающей жидкости 50/50. Подсоедините воздушный шланг, поверните клапан и дайте ему пропылесосить систему охлаждения. Поднимите давление примерно до 25-26 гт, чтобы оно удерживало вакуум при закрытии клапана. Это скажет вам, что в системе нет утечек. Пока он удерживает давление, вы можете повернуть другой клапан, чтобы охлаждающая жидкость поступала в систему.

Пока система заполняется, вы начинаете собирать детали в порядке, обратном их снятию.

• Примечание : Не забудьте надеть кронштейн подвески двигателя и металлическую направляющую перед установкой нижней крышки привода ГРМ.

Установите шкив кривошипа и затяните с усилием 180 фунт-футов.

Шаг 6: Проверьте автомобиль . Как только все будет в порядке, вы можете заводить автомобиль. Сядьте в машину и включите обогреватель и вентилятор на полную мощность.Пока автомобиль работает ровно, обогреватель работает, а датчик температуры находится ниже или ниже центральной линии датчика, все в порядке.

Перед тест-драйвом дайте машине прогреться на холостом ходу до рабочей температуры. Это дает вам возможность очистить все ваши инструменты и старые детали. К тому времени, как вы прибудете, автомобиль будет готов к тестовой поездке.

Если вы хотите, чтобы профессиональный техник, например, из YourMechanic, заменил вам ремень ГРМ, один из наших механиков будет рад поработать на вашем автомобиле у вас дома или в офисе.

Как заменить ремень привода ГРМ

Ремень ГРМ, являющийся частью двигателя внутреннего сгорания, соединяет распределительный вал и коленчатый вал. Это гарантирует, что клапаны двигателя закрываются и открываются в нужное время во время тактов впуска и выпуска. Он предотвращает столкновение поршня двигателя с клапанами. Ремень ГРМ также используется для работы других компонентов двигателя, таких как масляный насос и водяной насос.

Вот некоторые моменты, которые следует помнить при замене ремня, чтобы обеспечить правильную работу привода.

Совет 1:

а) При установке ремней используйте только правильный инструмент. Ремень необходимо установить вручную. Ни в коем случае нельзя принудительно приводить в действие ремни ГРМ, например с ободными рычагами, на зубчатые шкивы или перекатываемые через фланцевые шкивы. Такое действие может повредить натяжной элемент.

Совет 2:

a) Никогда не допускайте контакта едких или коррозионных жидкостей с ременным приводом, так как они могут повредить пластиковые детали.

б) Держите ремень подальше от масляного тумана, капающего масла и других химикатов.

c) Всегда соблюдайте инструкции по установке производителя транспортного средства. Они напечатаны в руководстве пользователя в разделе, объясняющем, как заменить ремень ГРМ.

г) Никогда не допускайте контакта едких или агрессивных жидкостей с ременным приводом, так как они могут повредить пластиковые детали.

д) Независимо от того, какие компоненты неисправны — натяжной ролик, натяжной ролик или направляющий ролик — все эти компоненты необходимо заменить.

Шаг 1:

а) Отсоедините заземляющий кабель от аккумуляторной батареи.

б) Снимите все приводные ремни, шкивы или шланги, которые могут мешать при снятии ремня ГРМ.

в) Снимите крышку ремня ГРМ.

г) Проверните коленчатый вал по ходу двигателя до верхней мертвой точки и совместите метку на корпусе двигателя с метками на демпфере колебаний коленчатого вала и распределительном валу.

Шаг 2:

а) Ослабьте регулировочный винт натяжного ролика.

б) Снимите натяжной ролик с ремня газораспределительного механизма и снова затяните натяжной ролик.

Шаг 3:

а) Снимите ремень ГРМ.

б) Проверьте натяжитель, гладкие задние промежуточные шкивы и ременные шкивы на наличие износа или повреждений.При необходимости замените их.

Шаг 4:

а) Отрегулируйте все отметки, пока они не будут правильно совмещены.

б) Установите новый ремень ГРМ на шкивы.

c) Ослабьте регулировочный винт натяжного ролика, позволяя ролику свободно двигаться.

г) Осторожно поверните регулировочный винт в его окончательное положение (с учетом давления пружины). Если натяжной ролик не автоматический, натяните ремень ГРМ в соответствии с указаниями производителя транспортного средства, используя предусмотренное для этого натяжное устройство.

Шаг 5:

а) Проверьте совмещение отметок.

б) Проверните коленчатый вал не менее чем на два полных оборота в направлении движения двигателя, чтобы обеспечить надлежащее натяжение ремня газораспределительного механизма с помощью натяжного ролика.

c) Еще раз проверьте совмещение отметок.

г) Установите натяжной ролик в предполагаемое положение и затяните винты с заданным крутящим моментом.

e) Установите крышку ремня ГРМ, а также все приводные ремни, шкивы и шланги, которые были сняты.

е) Подсоедините заземляющий кабель к аккумуляторной батарее и запустите двигатель.

g) Внесите необходимые корректировки.

h) Утилизируйте замененный ремень экологически безопасным способом.

Интервалы замены ремня ГРМ различаются в зависимости от производителя автомобиля.Их пробег может составлять от 25 000 до 75 000 миль в зависимости от марки и модели. Всегда обращайтесь к руководству по обслуживанию автомобиля, чтобы узнать рекомендуемый интервал замены. Раннее обнаружение избавляет от многих проблем. Ответы на следующие вопросы помогут вам определить, нуждается ли ремень ГРМ в замене.

Ознакомьтесь с обширным ассортиментом ремней ГРМ от Buy Auto Parts, на которые распространяется лучшая в отрасли гарантия по непревзойденным ценам! Чтобы оформить заказ, просто выберите подходящий год, марку и модель вашего автомобиля.Ремни ГРМ можно доставить со склада, ближайшего к вам, в кратчайшие сроки. Buy Auto Parts продает тщательно проверенные запасные части OEM и запасные части для каждой марки и модели автомобиля. Мы предлагаем бесплатную доставку для заказов на сумму более 99 долларов США в континентальной части США. Вы можете сообщить нам о своих трудностях по бесплатному телефону 1-888-907-7225 или оставить нам электронное письмо по адресу [электронная почта защищена]. У нас есть профессионалы в области автомобильной промышленности, которые ответят на ваши вопросы относительно любых наших запчастей.

Как работает замена ремня ГРМ

Вы можете даже не думать дважды о своем ремне ГРМ, пока не приблизится время его замены, но не поддавайтесь ложному чувству безопасности, потому что вы не проехали 60000 или 100000 миль (96 561 или 160 934 км). километров) еще на вашем ремне ГРМ. Если вы работаете с двигателем и видите ремень, обратите внимание на трещины, потертости или чрезмерное провисание.

Кроме того, имейте в виду, что ваш ремень ГРМ будет подвергаться естественному износу из-за окружающей среды двигателя — поджаренного мира, который может достигать температуры более 500 градусов по Фаренгейту (260 градусов по Цельсию).Если есть какие-либо дополнительные внешние факторы, влияющие на износ ремня, вам может потребоваться ускорить техническое обслуживание ремня. Примеры других факторов, влияющих на график технического обслуживания автомобиля, включают:

• Утечки масла из окружающих уплотнений, которые могут вызвать коррозию ремня
• Жизнь в засушливом климате, где ремни изнашиваются и быстро ломаются
• Нечастое вождение, которое приводит к износу ремня. установить форму

Принимая во внимание эти факторы и регулярное техническое обслуживание автомобиля, есть вероятность, что вам потребуется заменить ремень во время владения автомобилем.И когда это время придет, появятся определенные инструменты, необходимые для замены ремня ГРМ. Если вы привыкли заниматься ремонтом самостоятельно, скорее всего, у вас есть большинство необходимых инструментов. К ним относятся:

• Набор головок
• Динамометрический ключ
• Комбинированные ключи
• Отвертки
• Сливной поддон
• Антифриз
• Домкраты и домкраты

В дополнение к этим инструментам вам также потребуются некоторые материалы, специально предназначенные для синхронизации замену ремня, например, новый ремень ГРМ, лампу ГРМ, комплект прокладок крышки ремня ГРМ, датчик натяжения ремня, а также болты или штифты для фиксации положения распределительного вала во время работы.В зависимости от марки и модели вашего автомобиля вам также может понадобиться съемник гармонического балансира или съемник трехкулачковой шестерни, чтобы снять шкив коленчатого вала, если он просто не соскальзывает.

И, как и в случае с большинством процедур технического обслуживания автомобилей, универсальный размер не подходит всем. Процедуры, инструменты и тип ремня, необходимые для замены ремня ГРМ, различаются в зависимости от марки и модели автомобиля. Поэтому, пожалуй, наиболее ценным инструментом во время замены ремня является техническое руководство от авторитетного издателя по обслуживанию автомобилей, такого как Chilton или Bentley Publishers [источник: Trottier].

Теперь, когда у вас есть инструменты и руководство по обслуживанию, давайте посмотрим, как снять старый ремень ГРМ.

Как заменить ремень ГРМ. Следуйте нашим простым инструкциям, чтобы… | от DIY Автозапчасти | Как самостоятельно обслуживать свой автомобиль

Ремни ГРМ — одна из самых сложных запасных частей, которые нужно заменить дома. В этом сообщении блога мы рассмотрим инструменты, которые вам понадобятся, а также пошаговые инструкции по замене ремня ГРМ.

Независимо от того, ремонтируете ли вы ремень ГРМ самостоятельно или оставляете машину в гараже, полезно задать себе эти вопросы, прежде чем начать.

• Обрыв ремня ГРМ?
• Если ремень оборван, полностью ли работает двигатель?
• Вы ранее устанавливали ремень ГРМ в свой автомобиль?
• Есть ли в вашем руководстве по обслуживанию актуальные характеристики натяжения?

• Обычно вместе с ремнем ГРМ необходимо заменять множество металлических компонентов.
• Никогда не переустанавливайте использованный ремень ГРМ. Для новых ремней всегда необходимо рассчитывать значения натяжения.
• Ремень ГРМ — одна из самых сложных деталей автомобиля, подлежащих замене.Если вы не квалифицированный механик, эта работа, вероятно, для инженеров в вашем местном гараже.

Для замены ремня ГРМ вам понадобится ряд специальных инструментов.

Заявление об ограничении ответственности: Процедура установки нового ремня газораспределительного механизма варьируется от автомобиля к автомобилю. Это общие инструкции.

Прежде чем начать, вы можете найти в нашем блоге сообщение о том, как найти ремень ГРМ.

Шаг первый

Отсоедините отрицательный провод аккумуляторной батареи.Вам также потребуется снять ремень генератора, если змеевик блокирует вам доступ к ремню ГРМ.

Шаг второй

Снимите все детали, которые блокируют доступ к ремню ГРМ. Возможно, вам придется снять насос гидроусилителя рулевого управления, генератор и / или компрессор кондиционера. Не снимайте фитинги под давлением с компрессора кондиционера.

Шаг третий

Снимите крышку распределителя, если она есть на вашем автомобиле.

Шаг четвертый

Совместите метки синхронизации: убедитесь, что указатель коленчатого вала совмещен с меткой 0 на шкале синхронизации.Расположите распределитель так, чтобы метка синхронизации находилась на корпусе распределителя. Поместите указатель синхронизации шкива распределительного вала с отметкой на блоке цилиндров.

Шаг пятый

Определите, нужно ли снимать шкив гармонического балансира для снятия крышки ремня газораспределительного механизма.

Step Six

Снимите болты крепления крышки ремня газораспределительного механизма.

Step Seven

Проверьте, нет ли утечек масла вокруг распределительного вала, уплотнений коленчатого вала, масляного поддона и крышки клапана. Убедитесь, что вокруг водяного насоса и шланга нет утечек охлаждающей жидкости двигателя.Устраните утечки перед установкой нового ремня ГРМ.

Шаг восьмой

Снимите крепежные болты, которыми крепится старый натяжитель ремня газораспределительного механизма.

Step Nine

Осмотрите ролик натяжителя на предмет вмятин и трещин и при необходимости замените.

Step Ten

Снимите старый ремень ГРМ со звездочек и поместите новый ремень ГРМ на шкивы. Будьте осторожны, чтобы не надавить на новый ремень ГРМ.

Step Eleven

Постепенно ослабляйте регулировку натяжителя, чтобы он мог повернуться назад к ремню привода ГРМ.Вставьте натяжитель на место, но не допускайте ударов по ремню. Если вы не используете подпружиненный натяжитель, натяните ремень в соответствии с инструкциями производителя транспортного средства.

Step Twelve

Проверните коленчатый вал в направлении нормального вращения как минимум на два оборота на 360 градусов, чтобы устранить провисание ремня и зафиксировать зубья в канавках шкива.

Step Thirteen

Ослабьте натяжитель и повторно натяните ремень привода ГРМ в соответствии с рекомендациями производителя транспортного средства.Проверьте натяжение с помощью прибора для проверки натяжения, затяните натяжитель и поверните болты до рекомендованного производителем значения момента затяжки.

Шаг четырнадцатый

Установите на место все детали, которые вы сняли для замены ремня ГРМ, включая крышку ремня ГРМ. Затяните все болты до рекомендованного производителем значения момента затяжки.

Step Fifteen

Подсоедините заземляющий кабель аккумуляторной батареи. Запустите двигатель и проверьте угол опережения зажигания, чтобы внести окончательные настройки.

Независимо от того, заменяете ли вы ремень ГРМ самостоятельно или отвозите машину в гараж, вы можете найти наиболее экономичную замену ремня ГРМ с помощью запасных частей для ремонта автомобилей DIY.

Найдите свой номерной знак ниже, чтобы найти ремни ГРМ, подходящие для вашего автомобиля.

Вы также можете прочитать наши сообщения в блоге по адресу:

Search My Number Plate

Все запчасти для автосервиса производятся самим проверенными и высококачественными брендами.

Знаете, что ищете? Магазин автозапчастей сейчас

Независимо от того, меняете ли вы собственные автомобильные детали или экономите на расходах, предоставляя их в местный гараж, DIY Car Service Parts — идеальный сайт, на котором легко найти нужные вам детали.

DIY Car Service Parts — это не только доступ к автомобильным запчастям лучших производителей по самым низким ценам. Обладая более чем 35-летним опытом работы в автомобильной промышленности, мы являемся экспертами в области автомобильных запчастей. Наша команда специалистов всегда готова ответить на любые ваши вопросы и дать ценные советы, чтобы вы могли больше узнать о том, как работает ваш автомобиль, и сообразить, что находится под капотом.

Замена ремня ГРМ — отметки на ремне ГРМ

Ремни ГРМ служат от 60 000 до 100 000 миль.проверьте в руководстве пользователя интервал замены, установленный производителем.

Ваш шестилетний econobox начинает немного изнашиваться, но все механические устройства по-прежнему работают нормально. Пока этого не произойдет. В частности, в один прекрасный день двигатель внезапно затихает. Ваш механик говорит, что ваш ремень ГРМ вышел из строя, а затем хихикает в карман рубашки. Теперь он берет с вас плату за буксировку, замену ремня и работу клапана, потому что в двух цилиндрах нет сжатия. Вы один из тех, кому не повезло с «двигателем интерференции» — двигателем, который может оставлять один или несколько клапанов открытыми достаточно далеко, чтобы контактировать с поршнем, когда ремень отсоединяется.К сожалению, в рекламных проспектах не указывается, может ли двигатель получить катастрофические повреждения в случае срыва ремня.

Вы, вероятно, могли бы избежать этой неприятности при своевременном обслуживании. Лучше всего заменять ремень ГРМ в соответствии с графиком, рекомендованным вашим автопроизводителем. Для справки, во многих двигателях — например, в более дорогих моделях — по-прежнему используются цепи привода ГРМ, а не ремни, как в те времена, когда не было популярности верхних распределительных валов. В отличие от ремней, цепи ГРМ обычно не требуют регулярной замены.

Ремень (или цепь) ГРМ является единственным компонентом, который синхронизирует распределительный вал (сделайте так, чтобы распределительные валы на двигателях DOHC или V-образного OHC) и коленчатый вал синхронизировались. Так что замена этого зубчатого ремня из армированной резины через регулярные промежутки времени — обычно каждые 60000 миль, если производитель автомобилей не указывает более длительный срок — намного дешевле и усложняет работу, чем если бы он сначала порвался. График технического обслуживания вашего автомобиля можно найти в руководстве пользователя, alldata.com , или на плакате производителя ремня, висящем на стене в вашем любимом магазине запчастей.

Медленно, но стабильно

Хотя на замену самого ремня ГРМ вы потратите всего несколько минут, на то, чтобы раскопать пучок шлангов, проводки и крышек в современном моторном отсеке, может потребоваться час или больше. Нам даже пришлось отсоединить и закрыть пару топливопроводов, когда мы работали с этим 2,0-литровым VW Four.

Изучите процедуру перед тем, как копаться в руководстве по обслуживанию или в Интернете. На большинстве поперечных четырехцилиндровых двигателей вам придется снять опору двигателя со стороны пассажира, чтобы получить доступ к ремню ГРМ.Это означает, что во время работы в этой области необходимо поддерживать всю трансмиссию. И, наконец, чтобы добраться до нижней части составных крышек ремня ГРМ, обычно требуется доступ снизу. Крыло крыла также не повредит, чтобы защитить краску от пряжки ремня и упавших инструментов.

border = «0» cellpadding = «0» cellspacing = «0»>

(1) Снимите кожух в колесной арке , чтобы получить доступ к носику коленчатого вала и нижнему шкиву ремня газораспределительного механизма.

(2a) Найдите установочные метки на маховике и кулачке и установите их в ВМТ.

(2b) Метка ВМТ шкива маховика доступна через отверстие в колоколе.

(2c) Распределительный вал TDC легко найти, особенно если добавить белую краску, как мы.

Снова и снова

Мы не можем достаточно подчеркнуть это: будьте осторожны! Убедитесь, что вы знаете, где находятся метки ГРМ на вашем двигателе, и правильно ли настроили их с помощью No.1 цилиндр находится в верхней мертвой точке (ВМТ) на такте сжатия перед попыткой замены ремня газораспределительного механизма.

Почему? 1) Опять та штука с интерференционным двигателем; и 2) Каждый распределительный вал и коленчатый вал на планете Земля индексируется в ВМТ № 1. Если вы попытаетесь снять и заменить ремень ГРМ, когда двигатель находится в любом другом положении, велика вероятность, что вы выбросите вещи не вовремя. Тогда вы запутаетесь, и вам придется снять крышку клапана, когда вы попытаетесь определить, когда клапаны № 1 закрыты (что начинает такт сжатия), чтобы повторно проиндексировать двигатель.Получите правильные оценки с первого раза.

После снятия верхней части крышки ремня газораспределительного механизма вы должны увидеть метку синхронизации на звездочке распределительного вала — эта метка обычно совпадает с краем головки блока цилиндров или крышки клапана. Для коленчатого вала, расположенного ниже, вероятно, будет метка синхронизации на шкиве демпфера, которая совпадает с другой меткой на нижней крышке. Или в руководстве по обслуживанию может быть указано, что со стороны трансмиссии двигателя нужно посмотреть через отверстие в колоколе в поисках метки синхронизации на маховике.Маховик прикреплен болтами к другому (трансмиссионному) концу коленчатого вала. На некоторых автомобилях эти отметки можно найти во всех трех местах.

border = «0» cellpadding = «0» cellspacing = «0»>

(3) Поддержите двигатель с помощью какого-нибудь скайхука, если вам нужно снять правую опору двигателя. Некоторые ремни устанавливаются с держателем в центре, что затрудняет их замену.

(4) Крепление двигателя теперь можно временно снять.

Опора и натяжение

Конечно, есть профессиональные установки для поддержки двигателей, которые можно купить или арендовать. Но, как вы можете видеть на наших фотографиях, некоторые пиломатериалы и регулируемый ремень для крепления отлично подходят для поддержки трансмиссии, пока вы снимаете громоздкое крепление двигателя. Но как только это не мешает, вы почти дома. Просто снимите остальные части кожуха ремня газораспределительного механизма и обратите внимание на механизм ролика натяжителя.

Этот натяжитель может быть автоматическим гидравлическим типом, который нужно просто провернуть в одном направлении, чтобы снять старый ремень ГРМ.Или вам, возможно, придется ослабить болт регулировки натяжного ролика, чтобы ослабить натяжение и ремень. Прежде чем продолжить, проверьте, в какую сторону вращается двигатель при нормальной работе. (Сначала вытащите реле топливного насоса или предохранитель, если вам нужно отсоединить топливопроводы, как это сделали мы. Не спрашивайте, как мы это узнали. Мы все еще чувствуем запах бензина из наших комбинезонов.) обороты важны для последующей проверки выравнивания нового ремня; Вы же не хотите, чтобы зуб зацепился за одну из звездочек.Самый простой способ — попросить помощника ударить по стартеру ключом зажигания, пока вы наблюдаете за двигателем. Конечно, теперь вам придется вручную сбросить метки времени. Не проворачивайте двигатель назад до отметок. Проверните его вперед, чтобы обеспечить правильное натяжение и предотвратить прыгание зубцов ремня.

ВМТ? Теперь вы можете осторожно снять старый ремень ГРМ с его звездочек и шкивов, стараясь при этом не допустить проворачивания распредвала и коленчатого вала. Выровняв все метки ГРМ, сначала протяните новый ремень вокруг наибольшего диаметра, оставив наименьший шкив или звездочку напоследок.Сложно натянуть новый, более жесткий ремень на последний, но вы получите его после нескольких попыток покачивания и покачивания. Теперь убедитесь, что метки синхронизации все еще совпадают.

Предупреждение. Если вы знаете, что работаете с двигателем с натягом, не вращайте распределительный вал или коленчатый вал независимо, когда ремень ГРМ снят с двигателя. Вы можете вызвать удар поршней по клапанам или наоборот, и вызвать такое же повреждение, как если бы ремень ГРМ сломался при работающем двигателе — погнутые клапаны!

Если вы работаете с ручной настройкой ролика натяжителя, сейчас вы выполняете заводскую процедуру для натяжения нового ремня.Гидравлический натяжитель позаботится об этом за вас. После того, как натяжение установится, поместите головку на большую гайку, удерживающую передний шкив, и используйте ее, чтобы провернуть двигатель — два полных оборота коленчатого вала в направлении нормального вращения. Снова совместите все временные метки. Все по-прежнему на деньги? Затем вы закончили замену ремня ГРМ, но у вас есть еще час работы, чтобы переустановить крышки кулачкового ремня, любые кожухи и все провода, аксессуары двигателя и шланги, которые вы переместили или сняли.

border = «0» cellpadding = «0» cellspacing = «0»>

(5) Ослабьте натяжение ремня , освободив шкив натяжителя ремня.

(6) Продвиньте новый ремень на место , не трогая кулачок или шкивы кривошипа, иначе двигатель выйдет из строя. Проверьте, медленно повернув кривошип на два полных оборота с помощью гнезда на шатуне.

Этот контент создается и поддерживается третьей стороной и импортируется на эту страницу, чтобы помочь пользователям указать свои адреса электронной почты.Вы можете найти больше информации об этом и подобном контенте на сайте piano.io.

.
