Как правильно установить поршневые кольца

Рано или поздно ваш мотор износится и потребует либо смены поршневых колец, либо поршневой в целом.

Вроде поменять поршневые кольца – это рядовая задача, доступная каждому, кто мало-мальски знаком с устройством и принципом работы примитивного четырехтактного мотора. Но, к сожалению, люди страшатся потратить 15 минут своего невероятно драгоценного времени на прочтение литературы и запихивают все в мотор по принципу (а так и стояло… наверное, работать будет). Ну, флаг вам в руки и скорейшего обращения в сервис.

Ну, а для тех, кому не все равно, как их мотор будет работать после переборки, следует прочитать данную статью.

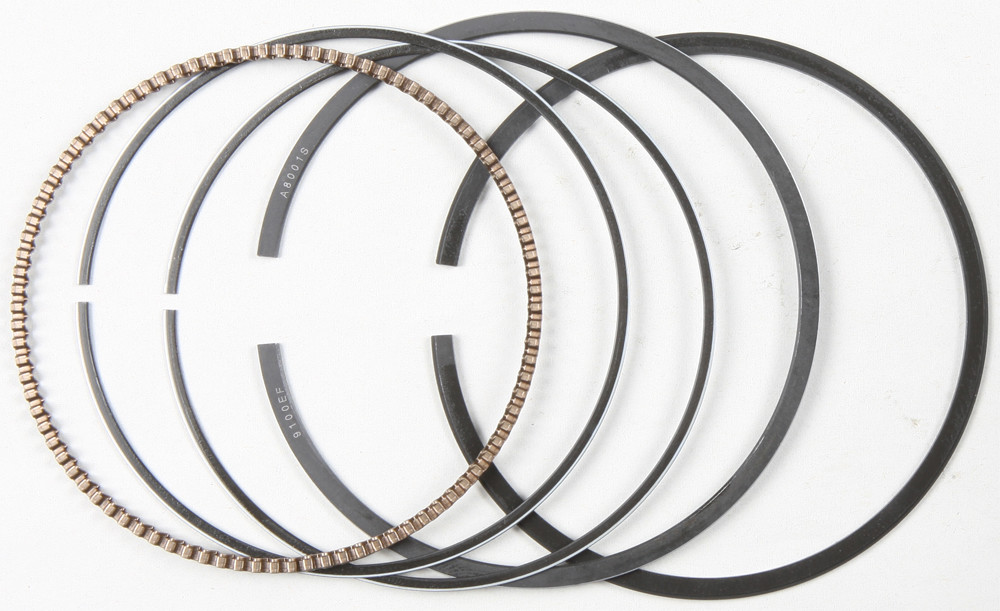

Итак, берем поршень и видим 3 проточки под установку поршневых колец. Никаких ограничительных стопоров на 4-тактных моторах нет, как на 2-тактных двигателях, например.

На 4-тактных моторах есть два вида поршневых колец. Первые два, которые устанавливаются в две верхние проточки, являются компрессионными.

Исходя даже из названия понятно, что они отвечают за наличие компрессии в вашем моторе и должный удерживать собой газы, образовывающиеся в момент вспышки за счет горения топлива в камере сгорания.

Следующие три кольца являются маслосъемными. Тут тоже сразу ясно их предназначение. Они отвечают за снятие масла, которое покрывает стенки цилиндра в тот момент, когда поршень возвращается вниз. Если эти кольца будут пропускать, то масло будет оставаться на стенках цилиндра, а это чревато тем, что мотор начнет поджирать масло, и, естественно, появится дым.

Как устанавливать первично? Да, в принципе, как и стояли с завода, в том же порядке, но во избежание ошибок показываем еще раз.

Первоначально ставим главное маслосъемное кольцо: то, которое имеет волнообразную структуру. Установить его проще некуда, так как оно самое эластичное из всех.

Дальше ставим верхнее и нижнее ТОНКИЕ маслосъемные кольца. Они немного тверже, но с их установкой тоже не должно возникнуть проблем.

Теперь ставим поршневые компрессионные кольца: те, которые более толстые и «твердые». Первоначально устанавливаем нижнее, затем верхнее. Поставить их немного сложнее, так как они менее эластичны и более твердые. Сломать вам их вряд ли удастся, но вот при совершенно кривых руках погнуть их проще некуда.

Думаете, на этом все? Нет!

Дело в том, что кольца еще нужно правильно расположить на поршне, чтобы замки колец (место пропила) не попадали друг на друга. Проще говоря, нужно, чтобы пропил нижнего кольца не был расположен прямо над пропилом верхнего кольца.

Начинаем с верхних поршневых колец.

Замок нижнего кольца располагаем посередине над полостью клапана, например, впускного (можно и выпускного, тут разницы нет).

Замок же верхнего кольца располагаем строго в противоположной стороне от нижнего кольца. Соответственно, если замок нижнего кольца над полостью под впускной клапан, то замок верхнего над полостью под выпускной клапан.

Теперь переходим к маслосъемным кольцам. Эти кольца точно так же нужно расположить, чтобы ни один замок не совпал. Поэтому верхнее кольцо располагаем над отверстием под поршневой палец, с правой стороны.

Второе же (то, которое нижнее) располагаем с противоположной стороны, также примерно посередине отверстия под поршневой палец.

Последнее же волнообразное маслосъемное кольцо ставим в любую из четырех получившихся секций между отверстием под палец и полостью под клапан.

А теперь к вашему вопросу: что за ерунду нам тут втирает автор? И зачем так кропотливо выставлять положение всех 5 колец?

Объясняем. Все это мы делали, чтобы не получилось так, что когда один замок располагался над другим, через эти замки не проходят газы (в случае с поршневыми кольцами) и не оставалось на стенках масло (в случае с маслосъемными кольцами).

Чем это грозит?

Если брать во внимание поршневые кольца, то это потеря компрессии и пропуск раскаленных рабочих газов до маслосъемных колец, которые не рассчитаны на такие внезапно появившиеся высокие рабочие температуры. Как итог, кольца после определенного времени могут сгореть.

Если же обратиться к маслосъемным кольцам и совпадению замков на них, то у нас не будет полностью сниматься масло: оно будет доходить до поршневых колец, что приведет к закоксовыванию канавок колец, и как итог они залягут, а потом сгорят.

Как результат, вы получите сгоревшие кольца и износ поршневой.

Итог: выставить замки колец перед установкой – это дело 2 минут, а срок службы мотора данная операция может продлить на десятки часов.

Кольца компрессионные, маслосъемные, установка

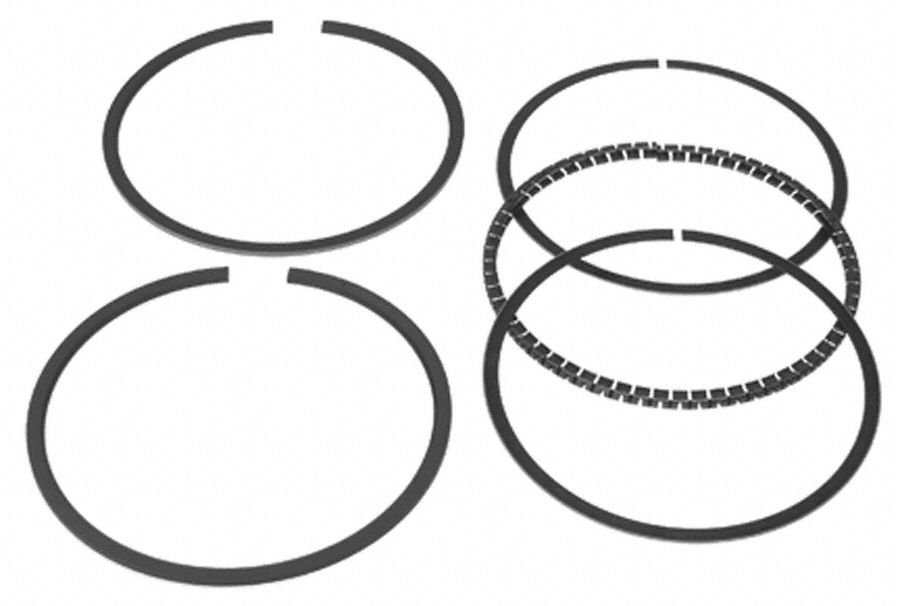

Поршневые кольца

Поршневые кольца формируют уплотнение между стенкой цилиндра и поршнем. Должны обеспечивать хорошее уплотнение по всей плоскости цилиндра в широком диапазоне температур. В четырех тактных двигателях чаще применяется три кольца, из них два компрессионных и нижнее маслосъемное.



•  Компрессионные кольца обеспечивают надежное уплотнение между цилиндром и поршнем для герметизации камеры сгорания.
•  Отвод тепла от поршня к стенкам цилиндра.
• Маслосъемные кольца удаляют излишки масла со стенок цилиндра предотвращая его попадания в камеру сгорания. Однако удаляют не полностью, а регулируют, оставляя необходимое количество масла для компрессионных колец.



Первое компрессионное кольцо

Предназначено исключительно для предотвращения прорыва расширяющихся газов в камере сгорания. Во время цикла «рабочий ход» нарастающее давление в камере сгорания прижимает первое компрессионное кольцо ко дну канавки поршня и сильнее прижимает к стенкам цилиндра, тем самым обеспечивая достаточную изоляцию камеры сгорания. Давление в канавке кольца сохраняется на последующих тактах не

успевая снизиться. Зазор между кольцом и канавкой составляет 0.04-0.08 мм

Защищает второе кольцо от высокой температуры сгорания и уменьшает нагрузку. Имеет наибольший теплоотвод от поршня к цилиндру, примерно 50-60% отводимого тепла от поршня к цилиндру приходится на компрессионные кольца. Некоторая часть газов прорывается, второе кольцо приступает к выполнению своих функций, об этом чуть позже.

Первое компрессионное кольцо изготавливается из высокосортного чугуна или стали, способного выдерживать высокие температуры и нагрузку при этом имея не большой коэффициент теплового расширения. Во время работы двигателя температура кольца достигает 180-210°C, в верхней мертвой точке где практически нет смазки из-за трения, достигается еще большая температура. На внешней рабочей поверхности кольца часто присутствует специальное покрытие для снижения трения. Это может быть плазменная наплавка молибдена, металлокерамики, керамики. Чаще встречается хромовое покрытие, имеющее серый матовый цвет (наносится гальваническим метолом) и своеобразную пористую структуру, позволяющую задерживать масло для большего снижения трения. Остальные поверхности имеют черный цвет в результате фосфатирования. Покрытие обеспечивает антифрикционные и антикоррозийные свойства.

Компрессионные кольца производятся не совсем круглыми, а имеют сложную форму дуги в свободном состоянии и достаточно большой концевой зазор.

Когда кольцо займет свое место в поршне и будет вставлено в цилиндр, оно будет обеспечивать равномерную прижимную силу в любой точке окружности.

Второе компрессионное кольцо

Работает в более благоприятных условиях и выполняет функцию дополнительного уплотнения так же из-за специальной формы помогает маслосъемному снять излишки масла, оставляя только масленую пленку на поверхности цилиндра. Средняя температура кольца 150 — 170 °C в режиме работы. Зазор между кольцом и канавкой поршня немного ниже чем у первого 0.03-0.06 мм. Выполненно из чугуна и очень хрупкое. Разнообразие форм колец обуславливает выполнение определенных функций. Таких как распределение нагрузки в канавке, уменьшение трения юбки поршня методом аквопланирования по маслу, удаление излишек масла.

Фаска на внутренней стороне кольца определяет в какую сторону будет изгибаться кольцо. Если фаска снизу, то кольцо после нагрева будет выворачиваться наружной поверхностью вниз, как показано на картинке.

И соответственно если фаска сверху, то и выворачиваться рабочая поверхность кольца будет вверх.

Маслосъемное кольцо

Под компрессионными кольцами располагается маслосъемное кольцо, выполняющее функцию удаления излишек масла со стенок цилиндра.

Большое количество масла, проникающее через компрессионные кольца в камеру сгорания, плохо сказывается на работе двигателя. В процессе работы сгорающее масло откладывается на стенках клапанов, камере сгорания, свечах, дне поршня. Большой нагар сильно разогревается, повышается вероятность детонации. Выпускные клапана подвергаются увеличенной температурной нагрузке.

Тонкий слой масленой пленки, оставляемый маслосъемными кольцами, снижает силу трения компрессионных колец, увеличивая их долговечность. В отличии от компрессионных маслосъемные не прижимаются рабочим давлением газа к плоскости канавки в поршне и стенкам цилиндра, поэтому имеют специальные осевые и радиальные расширители.



По конструкции можно выделить два типа колец: коробчатые и наборные те и другие могут иметь различные расширители.

При движении поршня вниз маслосъемные кольца соскребают со стенок цилиндра излишки масла направляя их по дренажным отверстиям в поршне обратно в картер. Масляный клин перед кольцом помогает эффективно смазывать скользящую юбку поршня. Стенки цилиндра имеют шероховатость, так называемый хон, который позволяет задерживать тончайший слой масла, для компрессионных колец.

Большее распространение получили наборные кольца, состоящие из двух тонких стальных пластин, (часто имеющих различные покрытия для снижения терния) и тангенциального расширителя, выполняющего одновременно осевое и радиальное расширение. Используются в современных двигателях.

Особенности установки маслосъемных колец

Хочу обратить ваше внимание на установку именно маслосъемных колец. С компрессионными не должно возникнуть проблем если соблюдать простые правила, устанавливать надписями вверх (надписи, точка) и пользоваться специальным инструментом.



При установки маслосъемных могут возникнуть трудности при отсутствии надписей, или правильность установки замка расширителя. Разберемся в этом подробнее. Если надписи отсутствуют, то не имеет значения какой стороной вы поставите кольцо и какое из них будет сверху, а какое снизу (наборные).

Часто ошибки возникают при установке поршня в цилиндр, даже если используется специальных хомут для стяжки колец на поршне. Особенность состоит в следующем. При сборке маслосъемного кольца стоит обратить внимание на замок расширителя и правильность его стыковки. Для наглядности смотрим изображение ниже.

Во время сжатия колец на поршне замок расширителя маслосъемного кольца может соскочить с правильного положения и лечь в нахлест собираясь по спирали, таким образом пластины проваливаются через расширитель и это приведет к задиру стенок цилиндра, и канавок поршня. Чтобы этого избежать стягивающий хомут следует располагать таким образок как показано на изображении.

Соблюдая простые правила, вы правильно установите кольца в цилиндре.





Как правильно поставить поршневые кольца?

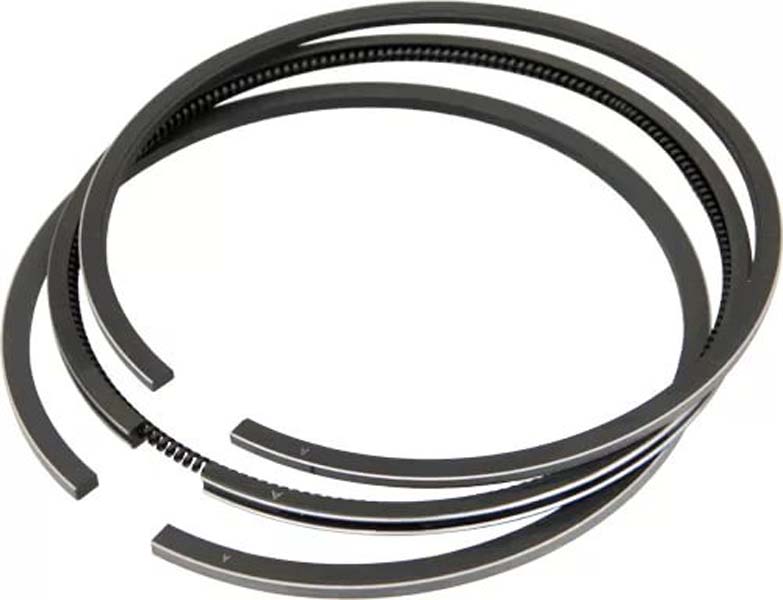

Поршневые кольца

Когда выхлопная труба начинает «плеваться» сизым дымом, то ремонт мотора неизбежен. Фактически всегда, признаками износа деталей поршневой группы также является повышенный расход, как масла, так и бензина. В таком случае снижается и компрессия мотора отчего незащищен даже дизель. Как правильно выбрать и поставить самостоятельно поршневые кольца?

Как правильно ставятся поршневые кольца и номер 8

Поршневые кольца, установка которых будет описана ниже, предназначены для исключения возможности газовой утечки через специальный тепловой зазор, который обязательно должен находится между поршнем и самим цилиндром, чтобы достигнуть свободного хода.

Зачастую кольцо изготавливают из чугуна, но они не теряют своей упругости. Такие элементы между двумя вышеупомянутыми деталями двигателя называют компрессионными. Что же касается иных разновидностей, то нижнее кольцо (оно шире компрессионных) отличается специальными прорезями, так как его функцией является съем чрезмерного количества масла, которое собирается на стенках цилиндра. Именно поэтому оно называется маслосъемным.

Общие рекомендации по замене

Правильно выбрать новые поршневые элементы – первоочередное дело любого владельца автомобильного транспорта и в лучшем случае ремонт обойдется только ими. Для этого нужно также установить всего-то парочку новых прокладок и поддон для блока. Прочие испорченные детали уже будут выявлены во время разборки мотора.

Покупая поршень, следует внимательно осмотреть его комплектацию, так как кольцо может не входить в комплект. Такое практикуют много производителей. Все из-за того, что есть не один мотор, который имеет уйму модификаций, поэтому при покупке товаров поршневой группы, необходимо заранее сопоставить их ширину и высоту с соответственными характеристиками канавок поршней.

Зазор, находящийся между канавкой и торцами намного легче определить, если поместить кольцо в эту же канавку и применить набор щупов. Он должен быть не больше одной десятой миллиметра и не менее 0,05 мм. В ином случае это будет означать, что-либо кольцо, либо канавка, не подходят по размерам. Зазор их замков также следует обязательно проверить. Чтобы это сделать, такие детали поршневой группы следует по очереди припасовать к цилиндру в верхней его части, а потом, при помощи щупов, замерять сам зазор, который не должен превышать 0,6 мм, но и не должен быть меньше 0,4 мм.

Замена

Если вы решили, что установка поршневых колец это именно то, что вам нужно для полноценного ремонта двигателя, то следующим шагом является их покупка. Обычно, качественный товар упаковывают соответственно и со вкусом. При выборе следует обращать внимание на внешний вид товара, на качество его окраски. Также обязательно должна быть маркировка.

Чтобы правильно начать ремонт, нужно вскрыть гбц. После этого нужно тщательно проанализировать состояние деталей и решить, нужно ли делать расточку самих цилиндров или притирку клапанов. Как подготовить поршневые кольца, как установить их без особых трудностей и прочее – все это будет описано ниже.

Подготовка

Само приспособление для установки поршневых колец продается в соответственных магазинах, и оно представляет собой щипцы. Если же нет возможности их приобрести, то подойдет небольшая плоская отвертка, но при ее использовании следует быть максимально внимательным и аккуратным. Старые детали поршневой группы можно либо сломать, либо снять.

Тем не менее поршневые кольца установка которых предельно проста, требуют максимально возможного соответствия канавок своим размерам. Поэтому хотя бы одну старую компрессионную деталь можно сломать, так как под ней во время работы образуется нагар, из-за которого установка новой будет очень затруднительна. Часть такой старой сломанной детали отлично подойдет для того, чтобы навести порядок на его прошлом рабочем месте.

Установка на поршень

Вот именно тот момент, когда приспособление для установки поршневых колец является незаменимым, так как ремонтные работы такого типа являются крайне ответственным делом и допущение ошибок просто неприемлемо. Элементы поршневой группы сами по себе хрупкие, поэтому нужно быть аккуратным и внимательным. Самым хрупким считается среднее. Когда идет его установка, есть большой риск поломки.

Верхние поршневые кольца установка которых начинается первой, имеют маркировку «TOP» и этой стороной маркировки оно и должно быть направлено в сторону днища поршня.

Что же касается такой детали скребкового типа, то ее устанавливают скребком вниз. Установка деталей с фасками должна проводится так, чтобы эти самые фаски «смотрели» вверх.

Если же вы имеете дело с наборными маслосъемными элементами, имеющими специальный двухфункциональный расширитель пружинного типа, то сперва должна проводится установка верхних и средних. После того как данная ремонтная схема будет завершена, необходимо проверить легкость их вращения в самих канавках.

Установка поршней в цилиндр

Во время серьезных ремонтных работ устарелый цилиндр растачивают или подвергают хонингованию. Также применяют новенькие поршни ремонтного размера и кольцевые элементы того же типа, но с большим диаметром, с последующим их сжатием. Их следует смазывать маслом перед установкой, чтобы они легко «садились» на свое место. Посадка также не должна быть чересчур плотной, так как тепловое расширения из-за нагревания станет причиной заклинивания самого поршня.

Как ставить наборные поршневые кольца? ᐉ Ответы экспертов Техничка Экспресс

Поршневое кольцо является элементом незамкнутого типа, который устанавливается в канавки внешних поверхностей поршневых двигателей. Помимо ДВС деталь используется на паровых моторах, а также в конструкции поршневых компрессоров. Ниже мы рассмотрим, как ставить наборные поршневые кольца своими силами.

Назначение элемента

Следить за целостностью колец необходимо по трем причинам:

• Они уплотняют камеру сгорания/расширения. Если запчасть износится, заляжет или сломается, двигатель сильно теряет в мощности, либо прекращает работу.
• Они увеличивают уровень теплоотдачи от поршня через стенку цилиндра. Как следствие, поршень не перегревается и не задирается.
• В 4-тактных и 2-тактных движках с раздельной смазкой деталь регулирует толщину пленки масла на цилиндре.

На первый взгляд ремонт выглядит просто. Замена данной запчасти является рядовой задачей для автомобилиста. Но перед началом работы настоятельно рекомендуется ознакомиться с теорией, как ставить наборные поршневые кольца, если вы не делали этого ранее. Хаотичные впихивания автозапчасти в мотор с мыслью «и так сойдет» приводят к сложным поломкам, исправить которые непросто даже в условиях СТО.

Начало работы

В первую очередь вам пригодится тонкий щуп плоского типа. Новая запчасть вставляется внутрь цилиндра с целью проверки зазоров и правильного положения. Деталь должна погрузиться вплоть до середины. Правильное положение –плотно прилегающее к стенкам. Если вы заметили просвет между стенкой и самой деталью, то ее можно считать бракованной. Монтажу она не подлежит.

Важно: правило не применимо к маслосъемным кольцам. Так как они подпираются сепаратором, небольшие просветы при их установке обязательны!

Дабы ускорить процесс, рассортируйте элементы по назначению. Для удобства следует разложить их в следующем порядке:

• сепаратор;
• тонкие маслосъемные;
• первое компрессионное;
• второе компрессионное.

В той последовательности элементы надеваются на поршень. Кроме рук дополнительных инструментов вам не понадобится. Сепаратор занимает самое нижнее положение в канавке, поэтому сразу поставьте его на место. Перед установкой следующих составляющих необходимо запомнить важные нюансы.

Ориентация маслосъемных колец на поршне

Маслосъемные кольца являются самыми тонкими и гибкими среди всего набора. Если приложить небольшое усилие, надавив на деталь пальцами с противоположных сторон, она изогнется. Сторона изгиба предусмотрена не просто так, являясь специальной конструкционной особенностью. Не нажимайте слишком сильно, чтобы избежать деформации материала.

Запомните изгиб обоих колец. Если никаких отметок на выпуклой поверхности нет – сделайте для себя пометки маркером, либо проверьте сторону изгиба непосредственно перед установкой на поршень.

Процесс монтажа компрессионных колец

После наборных колец в очереди идут компрессионные. Поскольку изготовлены они из чугуна, сильно разжимать их нельзя. Металл не гибкий, легко лопается. Выполняет эта деталь сразу две функции: как компрессионное, и, отчасти, как маслосъемное. На поверхности всегда пишется отметка «Вверх» или «TOP». Эта сторона ориентируется к поршневому днищу.

Если выточка расположена на внутренней части, то ею кольцо поворачивается к камере сгорания. В случае, когда выточка нанесена на наружную часть, располагайте ее в сторону картера. Второе компрессионное кольцо, изготовленное из стали, ставится надписью вверх. Но особой разницы в его положении нет.

Завершение работ

Когда все элементы встали на свои места, необходимо правильно развернуть их. Хаотичное расположение недопустимо:

• Маслосъемные кольца разворачиваются на 180 градусов только относительно друг друга. От замка сепаратора их разворачивают на 90 градусов;
• Замки всех колец ориентируются в сторону юбок, а не в сторону холодильника;
• Замок сепаратора смотрит в сторону пальца. Нужная часть покрашена для наглядности.

Теперь вы можете установить колено, чтобы вернуть поршень на родное место. При неторопливой работе процедура занимает не более получаса.

Подбираете комплектующие для ремонта двигателя? Большой выбор запчастей доступен в каталоге интернет-магазина «Техничка-Экспресс». Мы готовы предложить комплектующие для грузовых и легковых авто от проверенных производителей.

Компрессионные и маслосъемные кольца поршней двигателя.

Как работает и почему изнашивается? | SUPROTEC

Всё это стало возможным благодаря постоянному совершенствованию цилиндро-поршневых групп, и в частности самих поршневых колец, от которых зависит стабильная и эффективная работа силового агрегата и возможность максимально продлить его ресурс.

Виды и назначение колец поршней двигателя

Эти детали представляют собой разомкнутые кольца, имеющие так называемые «замки». Они устанавливаются на внешнюю часть поршней в двигателях внутреннего сгорания. Главными их задачами являются:

• обеспечение герметичности самой камеры сгорания;
• удаление излишек тепла от деталей, в частности от поршня;
• создание условий для минимального расхода моторного масла.

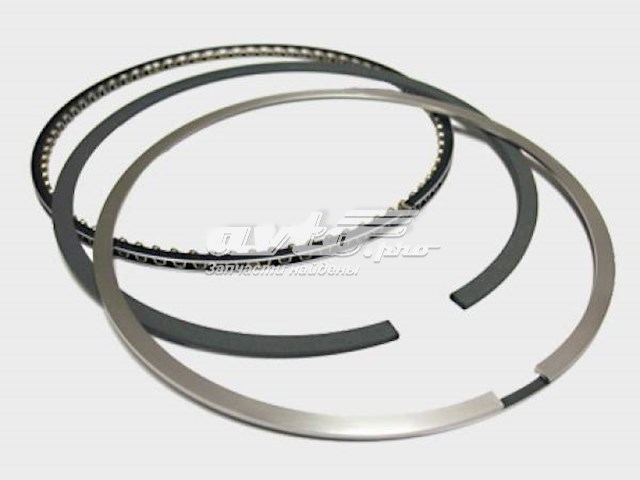

По видам различают компрессионные и маслосъёмные кольца.

Компрессионные кольца. В свою очередь они делятся на верхние и нижние. Первые обеспечивают предварительную герметичность системы, а вторые – финишную герметичность работающего силового агрегата, когда газы уже прошли через верхние и промежуточные. В итоге отработанные газы не попадают в картер, уходят в выхлопную систему без всяких примесей, а двигатель работает равномерно, чётко и стабильно.

Маслосъёмные кольца предназначены для удаления излишек моторного масла с поверхностей цилиндров. Они с одной стороны удаляют лишнее масло, а с другой оставляют тончайший слой масляной плёнки, для того чтобы максимально минимизировать силу трения между поршнями и цилиндрами.

Как компрессионные кольца двигателей, так и маслосъёмные могут быть изготовлены из следующих материалов:

• ковкого и пластичного чугуна – материала, который благодаря своей пористой структуре отлично удерживает масло, что, в свою очередь значительно снижает износ цилиндров;
• хромированного чугуна – материала, обладающего повышенной степенью устойчивости, но требующего прецизионной точности обработки;
• маркированной нержавеющей стали, обладающей аналогичными с чугуном характеристиками, которая производится по более простой, а значит и более дешёвой технологии;
• молибденового чугуна – дорогого материала, но при этом обеспечивающего наивысшую степень износоустойчивости, как правило, такие детали используются в элитных или уникальных сверхскоростных авто.

При изготовлении каждое изделие получается путём максимально точной резки трубы из чугуна или стали. При этом заготовка используется с сечением овальной формы. Именно такая форма обеспечивает необходимую эпюру давления на цилиндр, что обеспечивает гарантию полного прилегания детали и её надёжную приработку. Если бы в качестве заготовки была бы использована труба с круглым сечением, то готовые изделия попросту бы не прилегали в местах у замков.

Кольца, установленные в канавках, разворачиваются таким образом, чтобы был образован угол между замками. Для трёх колец величина этого угла составляет 120°, а при двух – 180°.

В итоге получается, что эпюры давлений не совпадают, что обеспечивает равный износ по диаметру. Кроме того, таким образом обеспечивается так называемый «лабиринт», который снижает прорыв отработанных газов. Ранее для обеспечения равномерного угла между деталями на каждой из них были предусмотрены специальные фаски. Сегодня снижения силы трения добиваются посредством выпуска более тонких деталей, но при этом всё равно изделия выпускаются с ориентацией для установки.

Поломку легче предупредить, чем устранить. Используйте присадку для восстановления нормальной работы поршней и колец.

Основные неисправности и способы их устранения

Надо понимать, что поршневые компрессионные кольца, равно как и маслосъёмные являются расходными деталями, которые на определённом этапе времени требуют замены. Во время эксплуатации они подвергаются трению о поверхности цилиндров, высоким температурам, различным химическим воздействиям, например серы, что особенно характерно для дизельных двигателей.

В качестве основных причин возникновения неисправностей, связанных с этими деталями можно назвать потерю упругости из-за нарушений режима обкатки или использования неоригинальных колец низкого качества. Из-за плохого прилегания и прорывов горячих газов кольцо попросту «садится», чем ещё больше усугубляет проблему. Надо понимать, что эти детали всегда находятся в экстремальных условиях – на них постоянно действуют ударные нагрузки от искровой детонации, которые вызывают вибрацию кольца в канавке. В свою очередь это приводит к тому, что увеличивается зазор компрессионного кольца, а, следовательно, растёт вероятность поломок этой детали. Всё это ещё раз подтверждает тот факт, что кольца надо менять.

На практике эти детали могут «ходить» до 500 тыс. и, наоборот, гораздо раньше изнашиваться. Всё зависит от стиля вождения, качества используемого топлива и моторного масла, стабильности и качества подготавливаемой воздушно-топливной смеси, своевременного обслуживания авто и многих других причин. Только вот, когда наступает это самое время замены, по каким признакам можно определить превышение допустимой степени износа, и можно ли максимально отложить ремонт? Эти вопросы возникают у автолюбителей чаще всего.

В технической документации на автомобиль каждый производитель указывает величину пробега, при которой требуется замена маслосъёмных и компрессионных колец поршня. Величины пробега для машин отечественного автопрома обычно находятся в пределах порядка 150 тыс. км, а для автомобилей ведущих мировых брендов – порядка 300 тыс. км. Эти цифры носят рекомендательный характер.

По каким внешним признакам можно определить, что нужна замена поршневых колец и замена компрессионных колец?

Ответ на этот вопрос не такой простой, как может показаться на первый взгляд. Дело в том, что внешние признаки неисправностей цилиндро-поршневых групп практически одинаковы, поэтому определить конкретную неисправность без «вскрытия» нереально. Общий подход такой. Если тяга резко уменьшилась, а нажатие на педаль газа не даёт достаточного ускорения, если мотор плохо запускается «на холодную» или даёт сбои при запуске «на горячую». Если замечено, что расход топлива увеличился, а из выхлопной трубы валит сизый или чёрный дым, то это свидетельствует об имеющейся неисправности. Потеря мощности говорит о снижении компрессии, сизый дым – повышенный расход масла, чёрный дым – перелив топлива. И не обязательно в этих случаях виноваты кольца.

В этих случаях вначале пытаются устранить проблему путём выставления правильного угла опережения зажигания, проверки и при необходимости замены свечей, диагностики работы датчика температуры охлаждающей жидкости, лямбда-зонда, другой электроники, отвечающей за подготовку смеси и правильную работу двигателя.

И только когда точно выявлено, что виновата поршневая группа, то приступают к ремонту, связанному с разборкой двигателя. При этом если автомобиль с большим пробегом, кроме устранения основной неисправности в случае большого износа колец, меняются и они.

Поломку легче предупредить, чем устранить. Используйте присадку для восстановления нормальной работы поршней и колец.

Основными неисправностями этих элементов можно назвать следующие:

– выламывание перегородок между канавками;

– заклинивание в канавках – наиболее часто встречающаяся проблема;

– вертикальные задиры;

– повышенный износ верхних компрессионных колец;

– следы диагонального контакта на юбке поршня;

– вымывание материала поршня в месте отверстия поршневого пальца;

Что касается признаков неисправности поршневых колец (ПК) и способов устранения, то нагляднее будет увидеть их в таблице:

Наименование неисправности	Признаки/причины	Способы устранения
Выламывание перегородок между канавками ПК	Повышенный расход масла/Повышенное давление в камере сгорания, сильно увеличенная степень сжатия, слишком раннее зажигание.	Устранение причин, замена деталей, возможная замена ПК
Заклинивание ПК в канавках – закоксовывание	Повышенный расход масла, потеря мощности/Слишком высокая температура сгорания смеси, возможно заклинивание поршня	Регулировка зажигания, регилировка топливно-воздушной смеси, замена повреждённых деталей
Вертикальные задиры на ПК и юбке поршня	Повышенный расход масла/Абразивные материалы в масле	Очистка масляных каналов, замена масляного и воздушного фильтров. При повторном проявлении – замена ПК
Повышенный износ верхних компрессионных колец	Перерасход масла, потеря мощности/Вымывание топлива из канавок ПК	Проверка системы впрыска, замена ПК.
Следы диагонального контакта на юбке поршня	Повышений шум двигателя/Изгиб или перекос шатуна, «плавание» коленвала	Замена неисправных деталей, замена ПК
Вымывание материала поршня в месте отверстия поршневого пальца	Повышенный шум в двигателе, перерасход масла/Неправильная установка или поломка стопорных колец	Регулировка, устранение несоосности пальца и коленвала, замена поршней и, соответственно, ПК

Доказано, что износ поршневых колец прямо пропорционален запылённостью воздуха, который поступает в цилиндр. Заклинивание и закоксовывание колец случаются из-за скопления в канавках сажи, что является следствием применения некачественных моторных масел, несоблюдением сроков их замены, длительная езда с повышенным перерасходом масла из-за порванных или «задубевших» манжет клапанов. Часто возникают эти проблемы сразу после неправильного монтажа маслосъёмных колец при их замене. Есть вообще экзотические случаи неисправностей и просто поломок колец. Например, езда на растительном масле вместо качественной солярки.

Можно ли избежать ремонта?

Может показаться, что всё очень удручающе – лезть внутрь двигателя для замены колец долго, сложно и недёшево. Однако есть выход. Сегодня на вопрос, можно ли избежать замены колец в случаях их закоксовывания, отвечает автохимия. Многие производители выпускают специальные средства, которые предназначены для решения этих проблем. Средства являются быстродействующими. Они способны возвращать подвижность кольцам, очищать цилиндры, поршни, камеры сгорания, выравнивать компрессию, снижать уровень вредных выхлопов.

Все они делятся на две группы. Первая – присадки в топливо, которые обеспечивают так называемую «мягкую» раскоксовку – очень простой способ, который обычно соединяется с заменой масла и масляного фильтра. Второй – средства для «жёсткого» способа, который рекомендуется для применения продвинутым автомобилистам или в условиях СТО.

Практика показывает, что использование этих средств при перегревах двигателя, появлении «дымления», повышенном расходе моторного масла, в подавляющем большинстве случаев решает проблему и исключает дорогостоящий ремонт.

Вывод простой. Если появилась проблема, то не надо сразу спешить заменять кольца или пытаться ремонтировать двигатель, ведь можно попытаться её устранить с помощью химической «раскоксовки» или использовать восстанавливающий триботехнический состав «СУПРОТЕК».

Замена маслосъемных колец

Большинство поршней современных двигателей оснащены тремя поршневыми  кольцами, два верхних из которых  компрессионные и одно нижнее маслосъемное. Маслосъемное кольцо существует двух типов: цельное и наборное.

Наборные маслосъемные кольца выполняют ту же функцию, что и цельные маслосъемные кольца, только гораздо эффективнее, что косвенно подтверждается их ценой.

Обычно при замене колец, без перешлифовки блока, а также и после выполнения шлифовки и хонинговки блока и установки ремонтных поршней мотористы стараются ставить наборные маслосъемные кольца, как более надежные.

Если в рабочий поршень поставить цельное маслосъемное кольцо меньшей высоты, то будет наблюдаться повышенный расход масла из-за увеличенного зазора между канавкой поршня и кольцом по высоте (так наз. насосное действие колец). Обычно канавка под маслосъемное кольцо уже подношена и имеет большую от заводской нормы высоту, новое же кольцо имеет высоту под нормальный (невыработанный) размер канавки поршня.

Это часто происходит при операции «замена колец», когда заменяются только кольца, без каких — либо ремонтных операций по блоку

 При установке же наборного маслосъемного кольца эта величина некритична, поэтому- то при замене колец мотористы отдают предпочтение наборным маслосъемным кольцам.

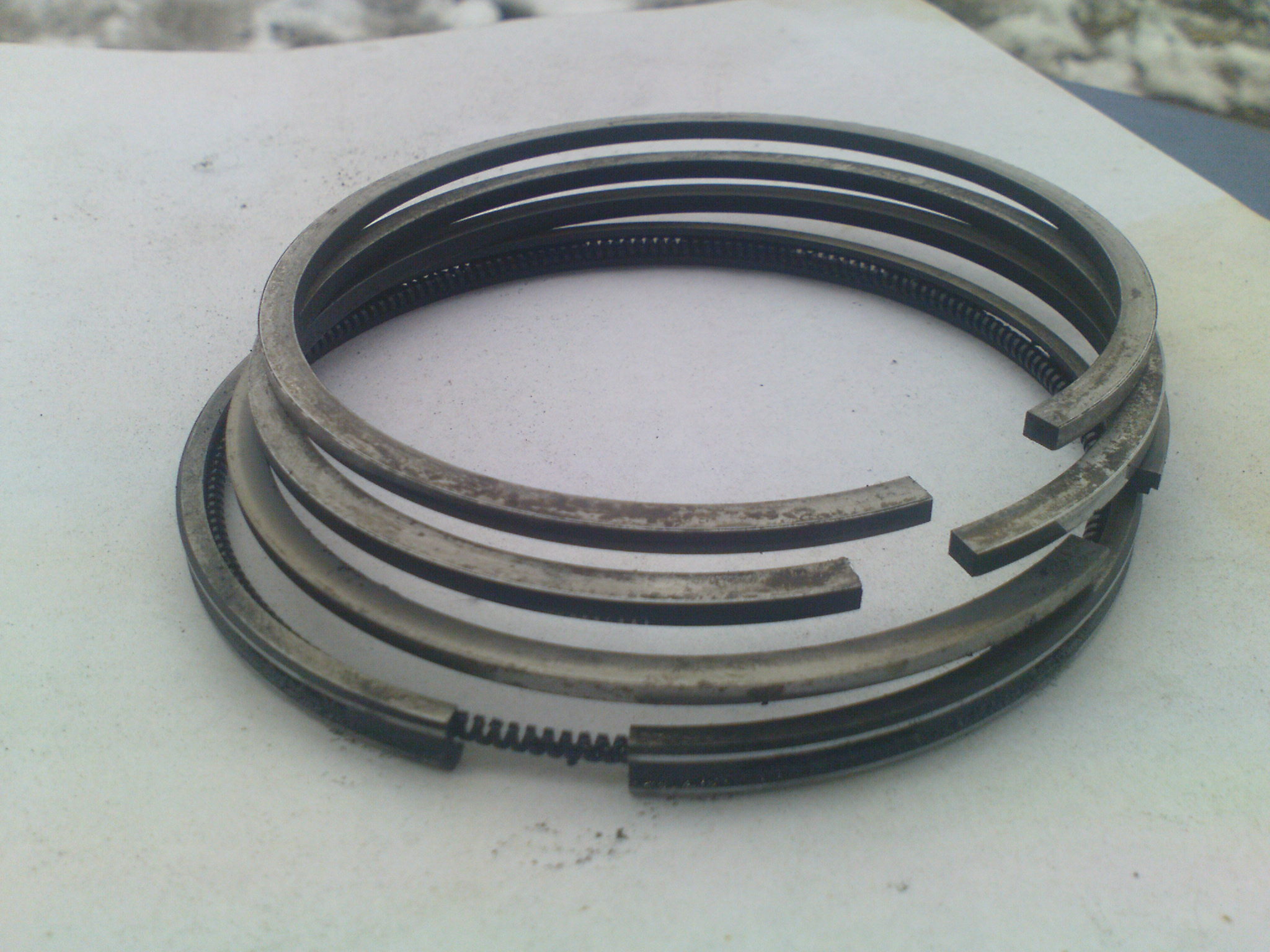

Наборное маслосъемное кольцо состоит из:

1. Два стальных диска
2. Радиальный расширитель
3. Осевой расширитель

Насчет установки дисков наборных колец существует множество мнений, какой именно стороной верх или низ ставить диск на поршень.

Поясним, о чем идет речь.  Если диск маслосъемного наборного кольца зажать между указательным и большим пальцем и немного его сдавить, то оно, либо поднимется вершиной вверх или же вниз.

Например, при сборке японских моторов (бензин) кольца с завода стоят так – верхнее кольцо (диск) прогиб вверх, а нижнее вниз. Если следовать американской технологии, то например «Линкольн навигатор» мотор с завода — оба кольца вниз. Завод ЗМЗ  — оба кольца вверх.

Сами производители колец наборного типа не дают, каких либо аннотаций относительно установки наборных дисков и тогда остается самый верный способ их установки, это повторить заводскую сборку. Это приемлемо для моторов, где замена колец производится впервые, и точно стоят «родные» кольца.

Наборные маслосъемные кольца устанавливаются на поршень в следующем порядке:

• Радиальный расширитель
• Первый стальной диск
• Осевой расширитель
• Второй стальной диск

Замки всех частей наборного маслосъемного кольца разводятся на 180 градусов, относительно друг друга. Когда же расширитель двух функциональный, то замки разводятся на 90 градусов относительно стыка расширителя.

Вопрос о том, гнуть или нет стальные диски наборных маслосъемных колец,   при установке, моторист решает в каждом конкретном случае самостоятельно, так как прямых указаний производителя не существует и это подразумевает произвольную установку стальных дисков.

Правильная установка поршневых колец

Автор Павел Александрович Белоусов На чтение 6 мин. Просмотров 881

Капитальный ремонт двигателя предусматривает замену многих деталей и узлов на новые.  Установка поршневых колец на моторе – это процедура, которая позволяет восстановить начальную мощность и экономичность двигателя.

Инструменты и приспособления для работы

Перед установкой колец приготовьте такие инструменты и материалы:

1. Динамометрический ключ.
2. Набор головок для динамометрического ключа.
3. Специальное обжимное устройство.
4. Приспособление для облегчения переворачивания двигателя (если есть).
5. Молоток (желательно с прорезиненной ручкой).
6. Свежее моторное масло.
7. Ветошь или бумагу для протирки от старой смазки.

Инструкция по правильной установке поршневых колец на поршень

Чтобы удобнее было контролировать процесс установки колец на поршень, его нужно надежно закрепить в тисках, так проще работать, и не понадобится посторонняя помощь. Надежно закрепив поршень в тисках, приступаем к установке. Берем комплект поршневых колец, и выбираем маслосъемное. Оно одевается первым, так как стоит ниже остальных. Сначала устанавливается пружина маслосъемного кольца, потом само кольцо осторожно устанавливается на поршень. Сильно разжимать маслосъемное кольцо не рекомендуется, чтобы оно не лопнуло.

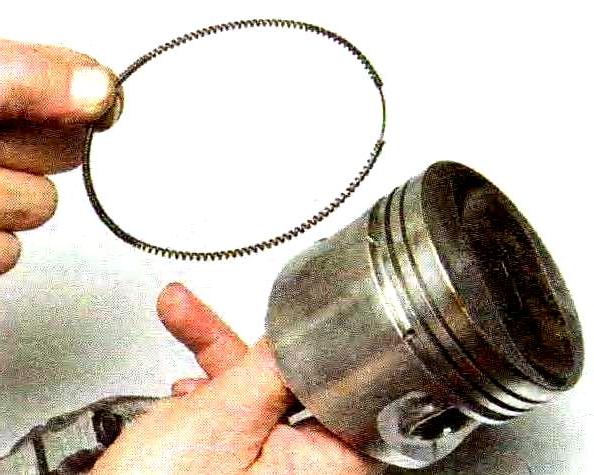

Пружина маслосъемного кольца

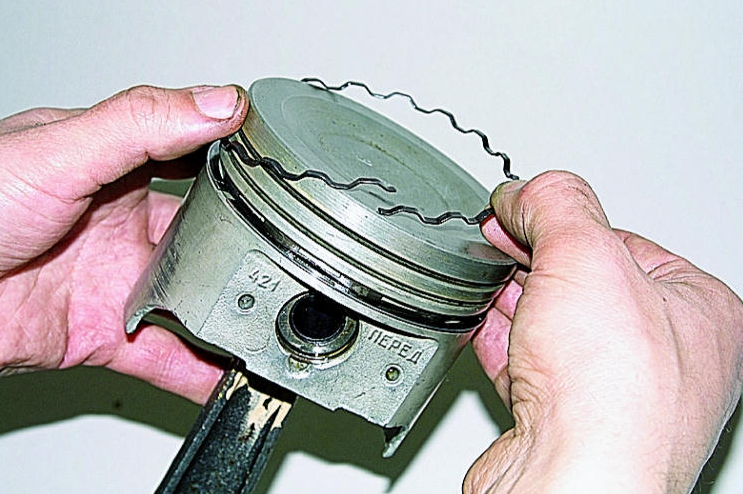

После этого начинаем поочередно устанавливать компрессионные кольца. Чтобы правильно соблюсти очередность, следует внимательно смотреть на специальные метки на кольцах, там указано, где у него верхняя сторона.

Замки колец разводите в стороны на 120° С по отношению друг к другу (так рекомендуется в инструкциях по установке поршневых колец). Как и в случае с маслосъемным кольцом, компрессионные кольца не разжимайте сильно, чтоб они не лопнули.

Чтобы кольца без труда вошли в цилиндр, применяем специальное обжимное устройство (самодельное).

На устройстве вначале отпускается гайка, потом оно одевается на кольца и гайка зажимается. Вследствие этого кольца утапливаются в канавках поршня и легко заходят в цилиндр двигателя. Перед этой процедурой обжимное устройство изнутри рекомендуется смазать машинным маслом, чтобы процесс прохождения колец в цилиндр прошел легко.

Зажимать гайку обжимного устройства следует в меру, чтобы оно проворачивалось вокруг поршня от небольшого усилия. Затем с помощью молотка легким постукиванием осаживаем обжимное устройство, чтобы оно было заподлицо с поршнем.

После этого поршень можно «освободить» из тисков, перевернуть бугелем вверх, и снять его (бугель).

Берем шатунные вкладыши, протираем от масла, в котором они законсервированы, и устанавливаем на шатун, соблюдая при этом правильность совпадения специальных меток (выпуклостей). Вкладыши с шатуном должны быть заподлицо и не выпирать по краям.

Тщательно протерев вкладыши от старой смазки, в которой они хранились, их снова смазываем свежим моторным маслом. Это облегчит потом пуск двигателя, пока давление системы смазки не придет в норму. После этой процедуры поршень с кольцами готов к установке на свое законное место.

Для более правильной и легкой установки поршня на место, коленчатый вал установите в такое положение, при котором поршень должен быть в нижней точке.

На поршне сверху есть специальная метка, которую нужно повернуть в сторону «передка» двигателя.

Важно! Передняя часть мотора — это не всегда перёд автомобиля. Двигатель в некоторых машинах расположен поперечно моторного отсека.

Метка на поршне

Устанавливать поршень нужно ровно, ориентируясь на соседние поршни, которые установлены ранее (или еще не сняты).

Ещё кое-что полезное для Вас:

С помощью молоточка легкими постукиваниями  добейтесь равномерного прилегания обжимного устройства к гильзе моторного блока. Когда «обжимка» плотно и равномерно прилегла к краю гильзы, нужно торцевой стороной молотка (чем он мягче, тем лучше), несильными, но уверенными постукиваниями осаживаем поршень в гильзу.

По смазанной маслом «обжимке» поршень с кольцами легко и уверенно «проскакивают» в цилиндр, затем несильными ударами торца молотка «проталкиваем» поршень в его нижнюю точку до упора.

После того как поршень встал на место и мастер убедился в правильности установки, принимайтесь за окончательное крепление шатуна на коленчатом валу.

Перевернув двигатель (а делать это лучше на специальном приспособлении), начинаем процесс крепления шатуна. Убедившись, что шатун и вкладыш сидят на своем месте (на шейке коленвала), приступаем к окончательному процессу крепления.

Для этого берем бугель (крышку шатуна), вкладыш и масло. Предварительно вытерев вкладыш от старой смазки, смазываем свежим моторным маслом. Устанавливаем вкладыш в бугель, совместив метки на обеих деталях. При установке бугеля на шатун замки на них должны совпасть. Остается только затянуть гайки крепления бугеля.

Чтобы правильно затянуть болты шатуна, нужно сначала наживить и накрутить болты крепления от руки, пальцами слегка затянуть (насколько хватит «здоровья»). Дальше, если придерживаться правил, воспользуйтесь динамометрическим ключом, который позволит вам затянуть болты надежно, но без «фанатизма», который потом может отразиться на работе двигателя.

Момент затяжки гаек должен соответствовать 50-ти ньютон метрам, соответствующая шкала имеется на каждом таком ключе, а в современных вариантах динамометрических ключей она бывает даже электронной. Затяжку гаек проводите постепенно и равномерно, сначала немного, одну гайку, потом вторую, и так до момента в 50 Нм.

В итоге установленный на шатун бугель должен выглядеть вот так.

После этих процедур ОБЯЗАТЕЛЬНО! возьмите гаечный ключ и проверните коленчатый вал, чтобы проверить, не закусил ли вкладыш шейку вала.

Вал должен крутиться легко и свободно, больших усилий, чтобы его провернуть, прикладывать не нужно, иначе повредите коленчатый вал и вкладыши. На этом установка поршневых колец и постановка поршня с шатуном на место, считается законченной.

ВАЗовский двигатель имеет не самую сложную конструкцию, поэтому почти каждому автовладельцу под силу самостоятельно заменить любую деталь мотора, сэкономив на ремонте двигателя немалую сумму из семейного бюджета. Руководствуясь нашими наставлениями, автолюбители могут самостоятельно заменить детали на только в двигателе, а и в любой части автомобиля.

Не забывайте, что процесс ремонта проводят на чистом двигателе, исправным инструментом, с применением оригинальных запчастей и материалов (смазок, масел, и т. д). Работа должна проводиться в хорошо освещенном помещении, чтоб было четко видно метки и обозначения на деталях.

Видео: Теория ДВС: ошибка установки малосъемного наборного поршневого кольца

Установка колец

: Как установить поршневые кольца — Производитель поршневых колец | Сделано в США

Все комплекты поршневых колец содержат информацию о правильной установке колец, входящих в комплект.

Гибкое вентиляционное отверстие из трех частей

Сначала поместите распорку в канавку. Затем закрутите первую направляющую в канавку под распоркой, а оставшуюся направляющую — в канавку над прокладкой.

Одно- и двухкомпонентные масляные кольца

Используя подходящий инструмент для установки колец, откройте маслосъемное кольцо ровно настолько, чтобы кольцо могло выйти за верхний диаметр поршня.Проденьте открытое кольцо вниз от верхней части поршня до масляной канавки. Вставьте кольцо прямо в канавку поршня, следя за тем, чтобы оно оставалось ровным. Ослабьте натяжение приспособления для установки колец.

При использовании двухкомпонентного масла установите в канавку гофрированную пружину и следуйте приведенным выше инструкциям.

Компрессионные кольца

Хотя во многих случаях большинство компрессионных колец кажутся похожими на то, как их устанавливает механик, тем не менее, существует множество тонких конструктивных изменений, которые определяют, как правильно устанавливать кольцо.

Не только кольцо должно быть установлено правильной стороной к верхней части поршня, но также обязательно, чтобы кольцо было установлено в надлежащую канавку.

Кольца, установленные в неправильную канавку или неправильной стороной вверх, могут привести к чрезмерной перекачке масла, чрезмерному продуванию и, в некоторых случаях, к полному высыханию отверстия, вызывая задиры кольца и цилиндра, а также ускоренный износ. Любая из этих проблем, конечно же, представляет собой сбой в том, что касается капитального ремонта или восстановления двигателя.

Разложите кольца группами верхнее кольцо и второе кольцо на скамейке.
Проверьте наличие отметок TOP (точек или лазоров).

Установив маслосъемные кольца на поршень, с помощью подходящего инструмента для установки колец откройте второе кольцо с канавкой верхней меткой вверх, ровно настолько, чтобы кольцо могло выйти за верхний диаметр поршня. Сдвиньте открытое кольцо вниз от верхней части поршня ко второй канавке, поместите кольцо под прямым углом в канавку поршня, следя за тем, чтобы оно оставалось плоским, ослабьте усилие инструмента для установки колец (кольцо теперь установлено).

Повторите тот же процесс с кольцами с верхними канавками.
(Компрессионные кольца никогда не должны быть намотаны на поршень.)

Заключительные шаги

Как только поршневые кольца окажутся на поршне, «расшатайте» концевые зазоры. Важно, чтобы зазоры на концах колец не совпадали. Это предотвращает протекание масла мимо колец.

Кольца, установленные в неправильные канавки или неправильной стороной вверх, могут привести к чрезмерному расходу масла и прорывам газов, а также к возможному задиру цилиндров.
Эти проблемы могут вызвать отказ двигателя.

Установка колец · Технопедия · Моторсервис

Комплект для сборки поршневых колец

Kolbenschmidt арт. нет.	Наименование
50 009 816	Натяжная лента поршневого кольца для ø 57 — 125 мм
50 009828	Натяжная лента поршневого кольца для ø 90 — 175 мм
50 009913	Комплект для сборки поршневых колец

Поршневые кольца и поршни смажьте в достаточном количестве и установите с помощью закрывающего зажима поршневого кольца или конической сборочной втулки, чтобы предотвратить повреждение поршневых колец.

После установки поршневых колец необходимо убедиться, что они могут свободно перемещаться. Закрутите стыковые концы поршневых колец на поршне на 120 ° каждый.

Примечание:
Поршни двухтактных двигателей с поршневыми кольцами, защищенными от проворачивания, не должны перекручиваться при установке в цилиндры. В этом процессе стопорный штифт может перемещаться под подпружиненное наружу поршневое кольцо в области окна цилиндра и отламывать его у противоположного края окна.

2. Нижнее ребро вставляется с поворотом на 120 °. Масляное кольцо стального рельса — неправильное Маслосъемное кольцо стального рельса — правильное 1. Пружина расширителя вставлена ​​в паз. Измерение канавок поршневых колец с помощью щупа. КС арт. нет. 50 009 824 Зазор канавки

Если между компрессионным кольцом с параллельными сторонами и соответствующей боковой стороной канавки измерено расстояние 0,12 мм или более, поршень чрезмерно изношен и подлежит замене.

Шаг 1: Очистка поршней

Прежде всего, тщательно очистите поршни и удалите все следы нагара из канавок колец.Удалите нагар из отверстий возврата масла с помощью спирального сверла и гаечного ключа. Очистите канавки, не повредив при этом стороны канавки. Замените поршни с трещинами, затонувшими и изношенными.

Если между компрессионным кольцом с параллельными сторонами и соответствующей боковой стороной канавки измеряется расстояние 0,12 мм или более, поршень чрезмерно изношен и подлежит замене.

Зазор канавки Измерение канавок поршневых колец с помощью щупа. КС арт. нет. 50 009 824

Использование поршней	Зазор в канавке (мм)
Поршни можно использовать без проблем	0,05 — 0,10
Требуется повышенная осторожность	0,11 — 0,12
Необходимо использовать новый поршень!	> 0,12

Износ отверстия обратного хода верхнего кольца

Шаг 3: Проверка износа цилиндра

Если износ цилиндра больше 0.1 мм для двигателей Otto и 0,15 мм для дизельных двигателей, цилиндр также подлежит замене (износ отверстия перевернутого верхнего кольца).

Шаг 4: Очистка цилиндров

Удалить остатки нагара в верхней неиспользуемой области гильзы цилиндра.

Поверка штангенциркулем KS с индикатором часового типа, точность 0,01 мм KS арт. нет. 50 009 814

Шаг 5: Проверка компонентов набора колец

При замене поршневых колец мы всегда рекомендуем заменять полный комплект.Высота кольца проверяется штангенциркулем. Рекомендуется сравнение с данными нашего каталога.

Диаметр можно проверить с помощью мерного кольца или переделанного цилиндра; совместный зазор на основе субъективной оценки или с помощью щупа. При проверке диаметра колец в изношенных цилиндрах / гильзах цилиндров обратите внимание, что шарнирный зазор может принимать большие значения.

Хромированные поршневые кольца нельзя устанавливать в хромированные гильзы цилиндров.

Клещи для поршневых колец
КС арт.нет. 50 009 815 для ø 50–110 мм
КС арт. нет. 50 009 829 для ø 110–160 мм

Шаг 6: Установка поршневых колец

Вставьте поршневые кольца в соответствующую канавку для поршневых колец с помощью подходящего установочного инструмента.
Избегать чрезмерного растягивания поршневых колец при установке; это вызывает необратимые деформации и влияет на работу поршневого кольца.

Маркировка «TOP» должна указывать на головку поршня, так чтобы царапающий эффект указывал на конец юбки поршня.

Special:
Установка пружинных шайб стального рельса

1. Пружина расширителя вставлена ​​в паз. Маслосъемное кольцо стального рельса — правильное Масляное кольцо стального рельса — неправильное

Примечание:
При использовании трехзначных пружинных шайб стального рельса может случиться так, что пружина расширителя нахлестывается на концы шарнира. По этой причине всегда проверяйте положение перьев расширителя перед установкой поршней.

2. Нижнее ребро вставляется с поворотом на 120 °.

После установки поршневых колец необходимо убедиться, что они могут свободно перемещаться.Закрутите стыковые концы поршневых колец на поршне на 120 ° каждый.

Примечание:
Поршни двухтактных двигателей с поршневыми кольцами, защищенными от проворачивания, не должны перекручиваться при установке в цилиндры. В этом процессе стопорный штифт может перемещаться под подпружиненное наружу поршневое кольцо в области окна цилиндра и отламывать его у противоположного края окна.

Достаточно смажьте поршневые кольца и поршни и установите с помощью зажимного зажима поршневых колец или конической монтажной втулки, чтобы предотвратить повреждение поршневых колец.

Kolbenschmidt арт. нет.	Наименование
50 009816	Натяжная лента поршневого кольца для ø 57 — 125 мм
50 009828	Натяжная лента поршневого кольца для ø 90 — 175 мм
50 009913	Комплект для сборки поршневых колец

Комплект для сборки поршневых колец

Как напилить и установить поршневые кольца

Зазор и правильная установка поршневых колец — одна из самых важных частей сборки двигателя.Вот как это сделать правильно.

Поршневые кольца в двигателе выполняют ряд функций: они уплотняют давление сгорания и газы в камере, предотвращая их прохождение мимо поршня в картер двигателя, где они могут причинить только вред. Они стабилизируют поршень при его движении вверх и вниз по отверстию цилиндра, помогают охлаждать поршень, передавая тепло в канал цилиндра блока, и, наконец, они измеряют масляную пленку на поверхности отверстия во время работы. Кольца выполняют эти функции в самых экстремальных условиях, поэтому всегда следует использовать наборы колец премиум-класса, материалы и дизайн которых соответствуют предполагаемому применению.

Чтобы получить еще больше советов и техник по сборке двигателей, щелкните здесь!

Поршневые кольца комплектуются на каждый поршень. Тип и материал кольца зависят от области применения и желаемого использования. Типичный пакет колец состоит из двух компрессионных колец и масляного кольца.

В подавляющем большинстве поршневых и кольцевых конструкций используется пакет из 3-х колец. Два верхних кольца называются компрессионными кольцами и ограничивают давление сгорания. Нижнее маслосъемное кольцо фактически состоит из трех разных колец — двух узких направляющих и одного расширителя.Основная функция масляного кольца — контролировать количество масла, которое проходит между поршнем и отверстием, что необходимо для смазки и теплопередачи. Однако второе кольцо также обеспечивает небольшой контроль масла. Слишком большое количество масла, прошедшего через кольца, попадает в камеру сгорания, что приводит к разного рода проблемам, что делает работу маслосъемного кольца критически важной.

Рекомендуется протирать кольца во время сортировки. Эти советы и рекомендации предоставляются компанией CNC Motorsports в Брукингсе, Южная Дакота.

Поршневые компрессионные кольца уплотняются в отверстии за счет радиального растяжения и давления сгорания, и каждое из них необходимо учитывать при установке набора колец на двигатель. Радиальное натяжение — это то, что вы чувствуете, когда сжимаете кольцо рукой — это отталкивание, когда кольцо хочет снова открыться — и оно помогает протолкнуть кольцо в поверхность отверстия и закрыть зазор между поршнем и стенкой цилиндра. Однако во время работы большая часть уплотнения происходит за счет продуктов сгорания, которые скользят за кольцом (между кольцом и канавкой поршня) и отталкивают кольцо от поршня в отверстие.

Поршневые кольца расширяются за счет тепла сгорания, которое закрывает торцевой зазор. Слишком маленький зазор, и концы кольца будут стыковаться, что приведет к повреждению.

Самое важное, что нужно проверить при установке поршневых колец, — это зазор в торце. Торцевые зазоры колец должны быть правильно установлены, чтобы обеспечить прохождение минимального давления сгорания между поршнем и отверстием при рабочей температуре. Кольцо должно иметь прорезь, чтобы его можно было установить на поршень, а также оставить место для расширения.Этот зазор должен быть как можно меньше во время работы, чтобы герметизировать как можно большее давление сгорания в камере, но достаточно большим, чтобы концы кольца не соприкасались, когда они расширяются из-за тепла сгорания. Это называется столкновением и может вызвать катастрофический отказ поршня.

Во многих областях применения Wiseco включает кольца с напильником, которые разработаны с очень маленькими концевыми зазорами, которые необходимо подпилить, чтобы они поместились в отверстии для обеспечения надлежащего торцевого зазора для данной области применения. Чтобы проверить зазор, кольцо должно быть вставлено в отверстие (без поршня) и выровнено так, чтобы оно было ровным, с помощью инструмента для квадратного кольца.Отверстие цилиндра необходимо отточить до окончательного размера, прежде чем можно будет проверить зазор между кольцами. Как только кольцо окажется в отверстии, используйте щуп для проверки зазора.

Боковой зазор кольца — это пространство между контактной площадкой поршневого кольца и самим кольцом. Вам не нужно устанавливать кольцо на поршень, чтобы проверить боковой зазор, вы можете просто вставить кольцо в канавку и измерить зазор с помощью щупа. Пока кольцо находится в канавке, убедитесь, что ширина самого кольца не превышает ширину канавки.Это называется обратным интервалом.

Для регулировки зазора кольцо необходимо подпилить. Вы можете использовать плоский напильник, закрепленный в тисках, или механический / электрический кольцевой напильник, чтобы сделать работу проще и точнее. Обязательно подпилите кольцо снаружи внутрь, так как это предотвратит скалывание поверхности кольца и возможные покрытия. Убедитесь, что надрезы прямые, сожмите кольцо и поднесите его к свету, чтобы посмотреть на зазор. Если он не совсем прямой, немного обработайте зазор с напильником, убедившись, что вы не открываете его больше, чем требуется окончательный зазор.

Используйте инструмент для прямоугольной формы кольца, чтобы установить поршневое кольцо прямо в отверстие, и щуп для проверки его зазора. Часто проверяйте зазор и медленно шлифуйте, чтобы не повредить кольцо.

Заполняя кольца, подкрадывайтесь к последней щели. Действуйте медленно, удаляя минимальное количество материала за раз и часто проверяя зазор. Помните, вы не можете вернуть материал.

Используйте щуп для определения предварительного зазора между кольцами. Этот процесс необходимо повторить для каждого кольца, включая масляное кольцо.

При идеальной работе зазоры на концах колец будут близки к нулю, чтобы уловить все давление сгорания в камере. Но не поддавайтесь соблазну делать зазоры на концах колец меньше рекомендованных спецификаций (включены во все наборы колец). Потенциал удара кольцом и повреждения намного перевешивает любой потенциальный выигрыш в мощности.

Зазор регулируется опиливанием концов кольца. Самый дешевый метод — зажать напильник в тисках и продеть кольцо по лицу. Есть два типа специальных кольцевых фильтров: ручные и моторизованные.В этом магазине используются ручные филлеры, но при желании они могут вращаться с помощью дрели.

Что касается порядка установки, то верхнее и второе кольца на первый взгляд очень похожи друг на друга, но их конструкция часто сильно различается.

Верхнее кольцо подвергается наиболее сильному нагреву и давлению, а второе кольцо является его «резервным» и выполняет двойную дозировку масла, проходя мимо нижнего масляного кольца.

Шлифуйте медленно и убедитесь, что зазор перпендикулярен отверстию, а не под углом (справа)

Из-за этого их конструкции иногда различаются, поэтому необходимо убедиться, что правильное кольцо входит в правильную канавку поршня.Наборы колец идентифицируют верхнее и второе кольца, обычно по маркировке на верхней части поверхности кольца, но это всегда должно уточняться производителем непосредственно в прилагаемой инструкции.

Используйте напильник для удаления заусенцев с колец. Неровный заусенец может поцарапать цилиндр только что отточенного двигателя.

Что касается идеального торцевого зазора для вашего конкретного двигателя. Тема чрезвычайно изучена. К каждому набору колец прилагается таблица применения, в которой учитываются диаметр отверстия, область применения и предполагаемый зазор.Например, безнаддувный двигатель и двигатель на закиси азота имели бы разные зазоры, даже если бы у них были одинаковые отверстия.

Ознакомьтесь с инструкциями производителя поршня, чтобы определить правильный зазор между кольцами для конкретного применения. Двигатели сумматора мощности потребуют больших зазоров, чем двигатели без наддува.

Двигатель закиси азота будет генерировать больше тепла, что приведет к большему расширению колец, следовательно, им потребуется больший зазор. Изображения с принудительной индукцией оказывают аналогичное влияние на зазор между торцами кольца.Для расчета правильного торцевого зазора для вашего двигателя. Умножьте предложенный зазор на диаметр отверстия вашего цилиндра. Например: уличная разметка с отверстием 4,030 дюйма имеет рекомендуемый зазор отверстия x 0,0045 дюйма.

Умножив 4,030 дюйма на 0,0045 дюйма, мы получим концевой зазор 0,018 дюйма для верхнего кольца. Оттуда мы можем ударить по шлифовальной машине и начать делать некоторый зазор.

После правильного зазора между кольцами их можно собирать на поршни и устанавливать в двигатель.

Как напильником подобрать и установить поршневые кольца

Возможно, наиболее важным этапом сборки двигателя является напильник и установка поршневых колец с правильным зазором. В этой истории мы шаг за шагом проведем вас через весь процесс.

Поршневые кольца — это ключевая защита от утечки давления из цилиндра в картер, в результате чего мощность в лошадиных силах остается на столе. Кольца также контролируют масло и передают тепло. Они являются ценными инструментами в работе любого двигателя, и поэтому производители двигателей уделяют пристальное внимание этому утомительному, но очень важному этапу сборки.

Правильный выбор размера зазора для каждого кольца важен из-за нагрева. Когда двигатель нагревается, тепло из камеры сгорания заставляет кольца расширяться. Слишком узкий зазор может привести к заеданию (стыку) колец внутри канавки и возможному разрыву. Слишком широкий зазор позволит давлению сгорания заполнить картер и снизить мощность. Разные настройки двигателя и разные виды топлива приводят к разным свойствам теплового расширения поршня, колец и стенок цилиндра, поэтому рекомендуемый зазор между кольцами меняется в зависимости от применения.Производители учитывают все эти факторы при разработке рекомендаций по зазорам для производителя двигателей.

Правильная установка поршневых колец позволит вашему двигателю максимально увеличить мощность и долговечность. Читайте пошаговое руководство.

Другая причина зазора между кольцами заключается просто в том, что кольцо должно быть немного расщеплено, чтобы облегчить установку. Существуют специальные инструменты, такие как плоскогубцы для расширения колец, которые помогают производителям двигателей устанавливать кольца, удерживая кольцо и увеличивая зазор ровно настолько, чтобы кольцо вышло из верхней части поршня и поместило кольцо в соответствующую канавку.

Некоторые механики разработали технику установки только вручную, при которой один конец кольца входит в канавку, а затем кольцо закручивается по спирали вокруг поршня в его канавку.

Несмотря на то, что метод наматывания спирали жизнеспособен, современные тонкие кольца гораздо более подвержены изгибу, и для предотвращения этого требуется дополнительная осторожность. Плоскогубцы для расширения колец работают очень хорошо, но следите за тем, чтобы кольца не растягивались слишком сильно. Также очень важно, чтобы кольца были установлены лицевой стороной вверх, особенно кольца с внутренней фаской.У большинства верхних компрессионных колец есть точка на поверхности, которая указывает сторону, которая должна быть обращена вверх при установке. Кольцо, которое установлено в перевернутом положении, приведет к чрезмерному расходу масла.

Наконец, после того, как все кольца установлены, поверните их, чтобы убедиться, что они свободно перемещаются в канавках. Затем сориентируйте кольцевые зазоры в соответствии с инструкциями, чтобы улучшить кольцевое уплотнение. Обычно это означает, что зазоры для первого и второго колец расположены напротив друг друга и перпендикулярны отверстию под палец.Зазоры для трех масляных колец равномерно распределены по поршню.

Ниже приводится пошаговое руководство по установке, любезно предоставленное компанией CNC Motorsports в Брукингсе, Южная Дакота. Производитель двигателей Джон Химли устанавливал поршни Diamond в малоблочный двигатель Chevy с турбонаддувом, который будет работать на метаноле, и поэтому зазор был установлен соответствующим образом.

Поршни также были спроектированы с малой высотой сжатия, в результате чего отверстие под штифт запястья попадало в канавку масляного кольца. Тогда была необходима опорная планка, чтобы обеспечить твердую поверхность, на которую может опираться масляное кольцо, не опасаясь изгиба в отверстие под палец.Как вы увидите на фотографиях, для обеспечения оптимальной производительности эта опорная рейка должна быть установлена ​​правильно.

После извлечения колец из упаковки протрите их тканью, смоченной растворителем. Затем разделите и расположите кольца — компрессионное, второе и маслосъемное — для каждого цилиндра. Некоторые производители двигателей просто кладут их на стол, в то время как у других есть специальные заполнители. Поместите кольцо в соответствующую канавку, чтобы проверить радиальный задний зазор, убедившись, что никакая часть внутреннего диаметра кольца не выступает за контактную площадку кольца.Используйте щуп для точного измерения зазора. Ознакомьтесь с рекомендациями производителя относительно зазора кольца. Как видно из этой диаграммы, нитродвигатели с форсированными двигателями требуют гораздо большего зазора, чем уличные двигатели. Чтобы определить начальный зазор, поместите кольцо внутри цилиндра рядом с верхом отверстия. Для некоторых колец концы могут перекрываться для этого начального испытания, и вам придется отшлифовать ровно настолько, чтобы они оказались внутри отверстия. Кольцо должно быть квадратным внутри отверстия относительно верха деки, прежде чем проверять зазор.Некоторые производители двигателей используют старый поршень с плоским верхом правильного диаметра, чтобы протолкнуть кольцо примерно на дюйм внутрь цилиндра. Есть также специальные инструменты, которые позволят правильно выровнять кольцо. Используйте качественный щуп для определения зазора; еще раз сверив это измерение с рекомендациями производителя. Для подпиливания концов колец до правильного зазора следует использовать специальный инструмент для опиливания колец — ручной или механический. Это ручной инструмент, преобразованный в электрическую дрель. Вот пример инструмента для ручной регистрации. Обязательно «подкрадитесь» к правильной щели. Не удаляйте сразу слишком много материала, а также постарайтесь удалить одинаковое количество материала с каждой стороны. Слегка зачистите любые заусенцы или неровности перед установкой кольца в отверстие для проверки. Дважды проверьте правильность зазора между кольцами и параллельность краев колец друг другу. После того, как поршни прикреплены к соответствующим шатунам, можно устанавливать кольца. На многих гоночных поршнях отверстие под палец попадает в канавку масляного кольца, поэтому сначала необходимо установить опорную планку. На опорной направляющей есть углубление, которое необходимо идентифицировать и установить в отверстии под палец, чтобы предотвратить вращение направляющей. Теперь устанавливается расширитель масляного кольца, также называемый маслоотделительным кольцом, за которым следуют верхнее и нижнее грязесъемные кольца. Эти кольца не нуждаются в установочном инструменте и довольно легко наматываются на головку поршня. Среднее кольцо установлено.Ключ состоит в том, чтобы начать кольцо с одного края и осторожно закрутить кольцо вокруг поршня в соответствующую канавку. Теперь верхнее кольцо установлено. Убедитесь, что зазоры всех колец разнесены на 90 градусов друг от друга. Обязательно используйте качественный кольцевой компрессор, чтобы предотвратить повреждение колец при установке поршня в отверстие цилиндра.

Типы поршневых колец и техническое обслуживание поршневых колец

Поршневые кольца производятся и классифицируются на основе функции и удобства использования.Первичное использование поршневого кольца — уплотнение камеры (в которой движется поршень), которая может быть камерой сгорания двухтактного или четырехтактного двигателя. Судовые двигатели имеют три или более типа колец, установленных по окружности поршня.

Поршневое кольцо является важной частью поршня, его количество и функциональность различаются в зависимости от типа и мощности двигателя.

В 2-тактных больших двигателях поршневые кольца компрессионного типа используются для уплотнения камеры сгорания, а грязесъемные кольца устанавливаются под ними для удаления отложений с гильзы и распределения масла по поверхности гильзы.

Связанное чтение: Причины износа гильзы цилиндра и способы его измерения

Однако в небольших судовых двигателях используются разные типы поршневых колец для специальных целей. Например. Маслосъемное кольцо используется в 4-тактном двигателе, поскольку это двигатель магистрального типа, а масло картера имеет прямой доступ к гильзе цилиндра и поршню. В этой статье мы рассмотрим различные типы поршневых колец, используемых в морских двигателях.

Типы и функции поршневых колец

Компрессионные кольца или кольца давления

Компрессионные кольца обеспечивают уплотнение над поршнем и предотвращают утечку газа со стороны сгорания.Компрессионные кольца расположены в первых канавках поршня.

Однако это может отличаться в зависимости от конструкции двигателя. Основная функция этих колец — герметизировать газообразные продукты сгорания и передавать тепло от поршня к стенкам поршня.

Масло регулируется путем срезания слоя масла, оставленного масляным кольцом, таким образом обеспечивая достаточную смазку верхних компрессионных колец. Кроме того, он также помогает верхнему компрессионному кольцу в уплотнении и теплопередаче.

Стеклоочистительное кольцо

Грязесъемное кольцо, также называемое кольцом Напье или резервным компрессионным кольцом, устанавливается под компрессионным кольцом. Их основная функция — очищать поверхность гильзы от излишков масла и действовать как опорное опорное кольцо при остановке любой утечки газа дальше вниз, выходящей из верхнего компрессионного кольца. Большая часть грязесъемных колец имеет поверхность с углом сужения, которая обращена к нижней части для обеспечения очищающего действия при движении поршня к коленчатому валу.

Связанное чтение: Как внутренние силы в морских двигателях влияют на их работу?

Если грязесъемное кольцо установлено неправильно с углом сужения, ближайшим к компрессионному кольцу, это приводит к чрезмерному расходу масла. Это вызвано тем, что грязесъемное кольцо вытирает излишки масла в сторону камеры сгорания.

Маслосъемные кольца / скребки

Маслосъемные кольца регулируют количество смазочного масла, проходящего вверх или вниз по стенкам цилиндра.Эти кольца также используются для равномерного распределения масла по окружности гильзы.

Масло разбрызгивается на стенки цилиндра. Эти кольца также называются скребковыми кольцами, поскольку они соскабливают масло со стенок цилиндра и отправляют обратно в картер.

Эти кольца не позволяют маслу выходить из пространства между лицевой стороной кольца и цилиндром.

Связанное чтение: Интеллектуальная система смазки цилиндров для современных судовых двигателей

В масляном кольце отверстия или прорези прорезаны в радиальном центре кольца, что позволяет избыточному маслу стекать обратно в резервуар.

Масляные кольца могут быть цельными или двухсекционными. Чтобы увеличить контактное давление между кольцом и поверхностью гильзы, кольца могут иметь скошенные края либо на внешних сторонах площадок, либо напротив камеры сгорания, чтобы снизить расход масла за счет улучшенного соскабливания масла из отверстия.

Двухкомпонентные маслосъемные кольца состоят из чугунного или профилированного стального кольца и винтовой пружины, изготовленной из жаропрочной пружинной стали, которая действует по всей окружности кольца для поддержания давления и контакта.

Материал поршневого кольца

Один из самых известных материалов, используемых при производстве поршневых колец, — чугун. Это связано с тем, что он содержит графит в пластинчатой ​​форме, который сам действует как смазка, помогая скользящему движению между кольцами и гильзой.

На поршневые кольца нанесены сплавы и покрытия, и они будут варьироваться в зависимости от типа кольца, поскольку функции этих колец отличаются друг от друга.

Наиболее распространенной формой легирования чугуна является хром, молибден, ванадий, титан, никель и медь.

Материал поршневых колец держится тверже, чем гильза цилиндра, что обеспечивает максимальный срок службы.

Связанное чтение: Как изготавливаются поршневые кольца?

Поршень главного двигателя

Камера сгорания двухтактного морского двигателя — это большое пространство, производящее огромное количество тепла и напряжений.

Верхние кольца поршня находятся в непосредственном контакте с камерой сгорания, поэтому они нуждаются в лучшей защите и покрытии, чтобы справиться с тепловым напряжением и обеспечить надлежащее уплотнение.

Множество новых разработок было разработано специально для больших двухтактных судовых двигателей. Некоторые из представленных важных разработок:

Двигатель MAN

Самое верхнее поршневое кольцо относится к типу контролируемого сброса давления, в котором на поверхности имеется несколько наклонных неглубоких канавок (с твердым хромированием), позволяющих некоторому давлению газа проходить через 2-е кольцо, тем самым уменьшая нагрузку на верхнее кольцо. На концах колец имеется соединение типа «S».

Недавно была представлена ​​новая конструкция, представляющая собой модифицированную версию колец CPR, известную как кольца CPR Port on Plane (CPR POP).

Изменено положение канавок, которые теперь расположены на нижней стороне кольца, поскольку было отмечено, что износ канавок колец CPR на рабочей стороне был быстрее, чем обычно.

Второе или промежуточное кольцо

Остальные кольца имеют косой надрез на концах колец. Все поршневые кольца имеют алюминиевое покрытие на внешней поверхности для облегчения приработки.

Wartsila Двигатель

В 2-тактном двигателе Wartsila канавки для поршневых колец на поверхности поршня закалены для обеспечения превосходной износостойкости. Верхнее поршневое кольцо (также известное как газонепроницаемое (GT) кольцо в Wartsila) имеет перекрывающиеся концы, чтобы избежать утечки газа благодаря асимметричной форме цилиндра. Они имеют хромокерамическое (CC) покрытие вместе с покрытием для приработки (RC).

Количество поршневых колец зависит от размера двигателя. Например. RTflex 35 будет иметь очень короткую юбку и оснащен тремя поршневыми кольцами, но двигатель RTA может иметь 5 поршневых колец.3

Двигатель четырехтактный

Требование к поршневому кольцу в 4-тактном двигателе отличается, поскольку узел гильзы поршня открыт для отстойника. Следовательно, в пакете поршневых колец для 4-тактных поршней дополнительно требуются маслосъемные кольца. Обычно он состоит из 2-5 колец в зависимости от типа и спецификации двигателя. Обычно предусмотрены 2-4 компрессионных кольца для герметизации газов из камеры сгорания и 1-3 маслосъемных кольца для предотвращения попадания масла в камеру сгорания.

Кольца компрессора обычно цилиндрического типа с конической поверхностью для эффективного газового уплотнения. Профили маслорегулирующего кольца содержат две площадки и вставленную цилиндрическую пружину для поддержки предварительного натяжения кольца.

Как работают поршневые кольца?

Как объяснялось, в поршне на разных уровнях предусмотрены кольца разных типов, которые выполняют разные задачи.
Самая верхняя канавка поршня состоит из компрессионного кольца, основная функция которого заключается в герметизации любых утечек внутри камеры сгорания во время процесса сгорания.

При воспламенении топливовоздушной смеси давление газов сгорания прикладывается к головке поршня, заставляя поршень двигаться по направлению к коленчатому валу.

Сжатые газы проходят через зазор между стенкой цилиндра и поршнем в канавку поршневого кольца.

Во время процесса сгорания сила газов под высоким давлением прижимает поршневое кольцо к стенке гильзы цилиндра, что способствует образованию эффективного уплотнения. Это давление, толкающее поршневое кольцо, пропорционально давлению газов сгорания.

Следующий набор колец в поршне, который расположен под компрессионным кольцом и над масляными кольцами, называется грязесъемными кольцами.

Они имеют конструкцию с конической поверхностью и служат для дополнительного уплотнения камеры сгорания. Как следует из названия, они помогают очистить стенку футеровки от излишков масла и загрязнений. Если какой-либо из продуктов сгорания смог пройти через компрессионное кольцо, эти газы будут заблокированы стеклоочистителем в хорошем состоянии.

Последний набор колец представляет собой масляные кольца, которые расположены в нижних канавках поршня, ближайшего к картеру.Основная функция масляного кольца — соскребать излишки масла со стенок гильзы цилиндра во время движения поршня.

Большая часть протертого масла направляется в картер обратно в масляный поддон. Эти масляные кольца поставляются с пружиной, установленной сзади в 4-тактном двигателе, чтобы обеспечить дополнительный толчок для очистки гильзы.

Почему выходят из строя поршневые кольца?

Камера сгорания оказывает огромное давление на поршневые кольца. Если давление сгорания газа, производимого внутри камеры, выше обычного, это может повлиять на работу кольца.

Это может быть из-за детонации и звона топлива из негерметичной форсунки или когда топливо смешано с грязным воздухом.

Загрязненное жидкое топливо или неправильный сорт цилиндрового масла также влияет на работу кольца. Когда кольцо начнет изнашиваться, станет очевидной их способность герметизировать дымовые газы.

Плохое качество топлива или масла в цилиндре, плохой процесс сгорания, неправильная синхронизация подачи топлива, изношенная гильза и т. Д. Являются нормальной причиной износа поршневых колец. Наиболее частым признаком или признаком изношенного кольца является прохождение газа в картер или под поршень, известное как продувка.

Заедание кольца из-за нагара или отложений шлама, а также поломка или трещина на кольце из-за износа.

Что необходимо проверить при осмотре поршневого кольца

Осмотр поршневых колец — важная задача для определения надлежащей работы поршневых колец с последующей очисткой или заменой поршневых колец (если они сломаны или изношены).

В двухтактных двигателях отверстие, содержащее верхнее кольцо, обычно находится в более высоком положении, чем канавка верхнего кольца четырехтактного двигателя.

При плановом осмотре

При обычном осмотре продувочного пространства поршневые кольца прижимаются с помощью отвертки. Это делается для проверки действия пружины или натяжения колец. Это также говорит о том, сломано кольцо или нет. Если кольцо сломано, пружина не сработает.

Кольца проверяются на предмет их мягкости в канавках, так как они могут застрять из-за нагара и, наконец, сломаться, что приведет к серьезным повреждениям гильзы.

Также проверяется зазор между кольцом и канавкой и рассчитывается износ. Кольцо проверяется на наличие следов истирания и повреждений, а также оценивается общее состояние.

Связанное чтение: Основное руководство по техническому обслуживанию судовых двигателей для морских инженеров

При капитальном ремонте

При капитальном ремонте поршневые кольца полностью заменены на новый комплект. Но для списания колец необходимо учитывать следующие шаги: —

1) Если поршневое кольцо застряло в канавке.
2) Если осевая высота колец уменьшена, а зазор в кольцах и канавке большой.
3) Если слой хрома отслоился или поврежден.

Во время капитального ремонта канавки необходимо тщательно очистить от нагара и проверить на наличие повреждений кольцевые канавки.

Перед тем, как поставить поршневое кольцо, его необходимо предварительно прокатить скруглить в канавках. При этом кольцо полностью перемещается внутри канавок.

С помощью этого теста мы можем проверить, что канавки имеют большую глубину, чем радиальная ширина кольца.

При установке поршня с замененными кольцами во гильзу используйте хорошо смазанный инструмент для сжатия поршневых колец, который гарантирует, что кольца не будут прилипать к поверхности гильзы при входе в камеру сгорания.

Поршневые кольца вставляются внутрь изношенной гильзы, также проверяется стыковой зазор. Для колец небольшого поршня (например, компрессора) концы можно обработать с помощью фильтра для поршневых колец, но для судовых двигателей кольца должны быть отправлены в береговую мастерскую для ремонта, если стыковой зазор необычный.При надевании колец их следует проверять на наличие маркировки, указывающей, какая часть находится вверху или внизу, а также проверять различную маркировку для разных положений.

Кольца следует укладывать с помощью автодорожки, т.е. с помощью расширителя колец. Зазор между кольцом и канавкой проверяется с помощью щупа.

Осевой и радиальный зазор старого кольца проверяется и записывается для оценки степени износа за несколько часов эксплуатации.

Как выполняется установка поршневого кольца?

Перед установкой поршневого кольца новое или запасное кольцо проверяется на наличие маркировки и сравнивается со старым на тот же уровень или положение.Если старая маркировка поршневого кольца стерта, проверьте руководство по идентификации поршневого кольца, чтобы его можно было поместить в соответствующую канавку.

Канавку необходимо тщательно очистить, чтобы в ней не осталось нагара и шлама. При очистке следует учитывать, что некоторые канавки поршня покрыты специальной защитной пленкой. Они не должны быть повреждены ножом или шлифовальным инструментом.

После того, как канавка будет должным образом очищена, поршневое кольцо устанавливается с помощью инструмента для поршневых колец, который расширяет кольцо для вставки в канавку, сдвигая его с верхней части головки поршня.Убедитесь, что кольцо вставлено, удерживая отметку на верхней стороне.

Большинство поршневых колец снабжено маркировкой «TOP», или поверхность, на которой нанесен идентификационный номер, считается верхней поверхностью, если нет специальной маркировки.

Чрезвычайно важно правильно использовать расширитель колец, так как неправильное использование может повредить кольцо или нанести вред оператору, поскольку кольцо находится под постоянным натяжением.

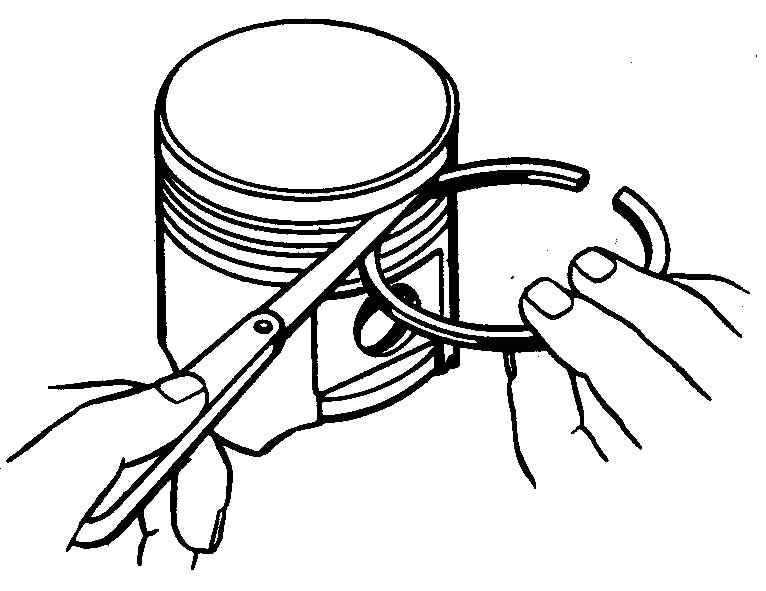

В небольших 4-тактных двигателях, если инструмент недоступен, кольцо можно расширить с помощью одежды или тряпок, имеющихся в машинном отделении.

Две ветоши помещаются с каждой стороны концов колец, и они вытягиваются так, чтобы кольца можно было расширить и вставить через верхнюю часть поршня.

После установки всех поршневых колец убедитесь, что отверстие или торец всех поршневых колец не совмещены, чтобы избежать утечки газа из камеры.

Ресурс поршневых колец

Как и все другие детали машинного оборудования, поршневое кольцо также подлежит капитальному ремонту и замене в установленный срок.Срок службы поршневого кольца полностью зависит от типа поршневого кольца, размера двигателя, на котором оно установлено, а также от рабочего состояния кольца и гильзы.

Для большого двухтактного поршневого кольца с внутренним диаметром около 900 мм общий срок службы кольца может составлять до 24 000 часов, а для двигателей меньшего размера с внутренним диаметром 500 мм — до 16 000 часов.

Для вспомогательных судовых 4-тактных двигателей, имеющих высокую скорость, срок службы поршневых колец обычно меньше, чем у 2-тактных двигателей.Средний срок службы морского 4-тактного высокоскоростного двигателя составляет примерно 8000 часов, после чего требуется обновление.

Возможно, вы также прочитаете:

Заявление об ограничении ответственности: Мнения авторов, выраженные в этой статье, не обязательно отражают точку зрения Marine Insight. Данные и диаграммы, если они используются в статье, были получены из доступной информации и не были подтверждены каким-либо установленным законом органом.Автор и компания «Марин Инсайт» не заявляют об их точности и не берут на себя ответственность за них. Взгляды представляют собой только мнения и не представляют собой каких-либо руководящих принципов или рекомендаций относительно какого-либо курса действий, которым должен следовать читатель.

Статья или изображения не могут быть воспроизведены, скопированы, переданы или использованы в любой форме без разрешения автора и Marine Insight.

Теги: руководство по машинному отделению поршневые кольца

Как установить поршневые кольца

Могу ли я установить поршневые кольца вручную? Что может случиться? Какой порядок установки поршневых колец ? Установка новых поршневых колец своими руками . Вы узнаете об этом здесь.

Тщательно очистите бывшие в употреблении поршни от грязи и нагара. Убедитесь, что кольцевые канавки поршня чистые. Используйте специальный инструмент для очистки отверстий для слива масла. Удалив нагар, не повредить поверхность сторон кольцевых канавок. Такие повреждения его царапинами могут стать причиной повышенного расхода масла или повышенного прорыва газа при работе двигателя. Для установки поршневых колец следует использовать специальные щипцы, чтобы не повредить их.

Монтажный комплект для поршневых колец

Ни в коем случае не устанавливайте поршневые кольца вручную. Это могло привести к травмам; также это может быть причиной деформации, повреждения или растяжения поршневых колец. Существует несколько типов монтажных комплектов поршневых колец: монтажные комплекты для поршневых колец для грузовых автомобилей или легковых автомобилей.

Некоторые механики могут производить установку поршневого кольца вручную. Но это часто приводит к повреждению кольца при установке.

Не устанавливайте поршневое кольцо на поршень таким образом.

Соблюдайте порядок установки поршневых колец:

• 1) установить маслосъемное кольцо;
• 2) установить компрессионное кольцо;
• 3) установить первое компрессионное кольцо.

Специальная маркировка, например «Верх», означает, что эта сторона поршневого кольца должно быть сверху и обращено к камере сгорания.

Проверьте, свободно ли вращаются кольца в кольцевых канавках поршня.

При установке масляных поршневых колец, состоящих из двух частей, всегда соблюдайте правильное положение пружинных расширителей.Концы пружинного расширителя всегда должны быть расположены на противоположной стороне замка поршневого кольца.

Поршневые кольца из двух частей

В случае установки поршневых колец, состоящих из трех частей, правильное положение пружинных расширителей является требованием, обеспечивающим функцию удаления масла.

Поршневые кольца из трех частей необходимо установить под углом 120 ° друг к другу.

Все замки таких поршневых колец должны быть установлены под углом 120 ° друг к другу.

Примечания по установке поршневого кольца Hepolite — двигатель Franz and Grubb

Кольца Hepolite производятся в Англии и не продаются под другими торговыми марками. Этот комплект колец премиум-класса состоит из масляного кольца, состоящего из двух частей, с цилиндрической пружиной, второго компрессионного кольца из чугуна и верхнего компрессионного кольца с PVD-покрытием. Любой, кто не знаком с этим набором колец или не использует масляное кольцо из двух частей, может извлечь пользу из чтения этих примечаний.

ВЕРХНЕЕ КОМПРЕССИОННОЕ КОЛЬЦО

Верхнее кольцо покрыто азотированием хрома с помощью PVD-покрытия.Овальная метка на кольце указывает на верхнюю часть и должна быть установлена ​​меткой в ​​сторону камеры сгорания.

ВТОРОЕ КОМПРЕССИОННОЕ КОЛЬЦО

Второе компрессионное кольцо покрыто черным фосфатом и имеет маркировку TOP, указывающую на то, что оно также должно быть установлено так, чтобы маркировка была обращена к камере сгорания.

ДВУСТОРОННЕЕ КОЛЬЦО КОНТРОЛЯ МАСЛА

Самое современное маслосъемное кольцо, когда-либо созданное для винтажного Triumph!

При установке маслосъемного кольца с пружинным расширителем необходимо знать несколько вещей.

Во-первых, свободный зазор масляного кольца в цилиндре без установленной пружины не имеет значения, поскольку фактическое поверхностное натяжение исходит от витой пружины за кольцом. Эта конструкция кольца превосходит цельную деталь, поскольку радиальное распределение давления равномерно по окружности отверстия. Лицевая сторона покрыта азотированием хрома для увеличения срока службы и уменьшения трения.

Кроме того, пружина расширителя имеет зазор, который можно немного приоткрыть для установки на поршень.Затем масляное кольцо устанавливается поверх пружины, и перед установкой поршня пружина должна находиться на 100% позади масляного кольца.

ПЕРЕД УСТАНОВКОЙ НЕОБХОДИМО ПРОВЕРИТЬ ЗАЗОР КОЛЬЦА

Для проверки зазора кольца вставьте кольцо в отверстие и точно выровняйте его в цилиндре. Проверьте концевой зазор с помощью щупа. Отрегулируйте зазор под прямым углом с помощью напильника или кольцевого напильника. Обязательно удалите заусенцы с конца кольцевого зазора после установки напильника, чтобы не было острых краев. Предлагаемые кольцевые зазоры.От 004 до 0,006 дюйма на дюйм отверстия для верхнего и второго кольца. Расширитель масляного кольца создает натяжение, поэтому свободный зазор масляного кольца не важен, важно только то, что винтовая пружина установлена ​​правильно.

При повторном кольцевании без расточки важно проверить зазор кольца в наименее изношенной части цилиндра. КОЛЬЦА НИКОГДА НЕ ДОЛЖНЫ НАВИНЯТЬСЯ НА ПОРШЕНЬ. Чтобы установить кольца на поршень, откройте зазор ровно настолько, чтобы оно было на поршне, при этом кольцо должно оставаться идеально плоским.Никогда не скручивайте и не закручивайте кольцо, так как это может повредить кольцо, увеличить прорыв и снизить контроль масла.

ОТДЕЛКА ЦИЛИНДРА ВАЖНА

Отделка цилиндра очень важна для посадки колец. Мы считаем, что для этого набора колец подойдет зернистость 220, которую можно получить, используя камни Sunnen M27-J55 (AN 300). С верхним кольцом с PVD-покрытием хорошо подойдет зерно 280 и камни M27-J65 (AN 500). Поговорите со своим машинистом или лучшим ресурсом о том, что лучше всего подходит для вашего приложения.

Перед установкой убедитесь, что ваш цилиндр абсолютно чистый и кольца не повреждены при установке цилиндра. Мы предпочитаем слегка смазать кольца и посадочные поверхности колец неочищенным маслом 30w и слегка покрыть отверстие цилиндра, чтобы оно не ржавело. Расположите зазоры колец в шахматном порядке, чтобы они не совпадали. Убедитесь, что зазор расширительного кольца находится на 180 градусов от зазора масляного кольца. При сжатии колец во время окончательной сборки обязательно, чтобы кольца не поцарапались, не погнулись и не деформировались.Масло на кольцах не повредит их посадке, как гласит интернет-фольклор.

НАБОР КОЛЬЦЕВ НОВЫЙ НАБОР КОЛЬЦЕЙ

Существует столько же мнений о разрыве колец, сколько существует религий. Обычно у нас не возникает проблем с посадочными кольцами, в основном из-за нашего уровня детализации при подготовке цилиндров и правильной установке колец. НЕ используйте синтетическое масло для обкатки. Используйте обычное масло без модификаторов трения. Для обкатки мы используем масло Penngrade1® SAE 30.ЗАПРЕЩАЕТСЯ простаивать мотоцикл при запуске больше, чем это необходимо. Это не приведет ни к чему, кроме тепловыделения, которое не будет рассеиваться новыми кольцами, пока они не встанут на место. Кольца нуждаются в сжатии и нагрузке на них для посадки. ЗАПРЕЩАЕТСЯ буксировать двигатель, ездить в ненормально жаркую погоду или в загруженном транспортном потоке. Варьируйте обороты двигателя в диапазоне 1500-5000 и отправляйтесь в короткую поездку. Дайте двигателю остыть и проверьте базовые гайки, болты головки и регулировку клапана в указанном порядке.

НЕ торопитесь и делайте это правильно

Если вы не уверены в какой-либо из этих процедур, в Интернете можно найти множество информации о поршневых кольцах.Мы предлагаем вам просмотреть веб-сайты различных производителей поршневых колец для получения дополнительной информации.
