Установка сигнализации на авто своими руками: Установка сигнализации своими руками: пошаговая инструкция с видео

Содержание

Замена автосигнализации своими руками — основные этапы монтажа

Содержание

Выбор подходящей сигнализации и подготовка к установке
- Замена автосигнализации
Монтаж новой сигнализации
- Установка сирены, антенны
Установка сигнализации своими руками

Ничто не вечно, и наступает такой момент, когда вашей машине нужен ремонт или же замена оборудования, которое свое уже отслужило. Поломка и износ может случиться с чем угодно: от мультилока до центрального замка. Нас же с вами интересует вопрос безопасности, а точнее, замена автосигнализации своими руками. Кстати, чаще всего сама сигналка исправна, а вот брелок – потерян. Учитывая то, что такая опция простояла на вашей «ласточке» не один год, а то и все десять, найти подходящий брелок становится достаточно трудно. А перепрограммировать «любой, попавшийся под руку» и вовсе не возможно. В таких случаях приходится покупать новый комплект полностью.

Выбор подходящей сигнализации и подготовка к установке

Набор сигнализации

Естественно, выбор такой защиты на ваше авто сейчас огромен. Чем больше опций в сигнализации, тем дороже она стоит. А также вы можете найти комплект подходящий именно вашей марке автомобиля. Главное, при выборе сигнализации не забывать, для каких именно целей она вам нужна.

Вспомните, что является для вас самым важным фактором: громкая сирена, дальность действия оповещения на брелок или же всевозможные датчики, которые контролируют, например, угол наклона машины. Расставив приоритеты, покупайте новый комплект. В стандартный набор обычно входят:

Брелоки;
Блок управления;
Устройство сирены;
Провода;
Антенна.

Компоненты комплекта сигнализации

Далее готовим необходимые инструменты. В работе вам понадобятся изолирующая клейкая лента, двусторонний скотч, отвертки, канцелярский или любой другой нож и мультиметр. Следует заранее разобраться с принципом работы мультиметра, ведь именно он поможет нам правильно соединить провода.

Замена автосигнализации

Перед тем как ставить новую технику, придется демонтировать старую. В этом процессе мы как раз избавимся от мешающих элементов, и окончательно подготовим авто к монтажу новых устройств.

Вначале демонтируем обшивку с дверей, панели и планки. Получаем необходимый доступ к отслужившей свое сигнальной системе. Также не забываем снять старую сирену из-под капота и демонтировать блок управления. Теперь можно начинать подключение новой сигнализации.

Монтаж новой сигнализации

Установка начинается с того, что мы монтируем блок управления под приборной панелью. Для этого мы заранее сняли саму приборную панель, а также рулевую панель.

Установка БУ

Теперь мы готовы заняться электрикой. Нам необходимо вывести провода на поворотники, габаритные огни, стопы и протянуть провод под капот для подключения сирены.

Важно! Не оставляйте голые провода, а также не допускайте их контакта с металлическими частями авто. Необходимо сразу перемотать их изолентой!

Для того чтобы правильно соединить провода, воспользуемся мультиметром. С его помощью находим провода с выводом на минус 12. В этот момент двери должны быть открыты.

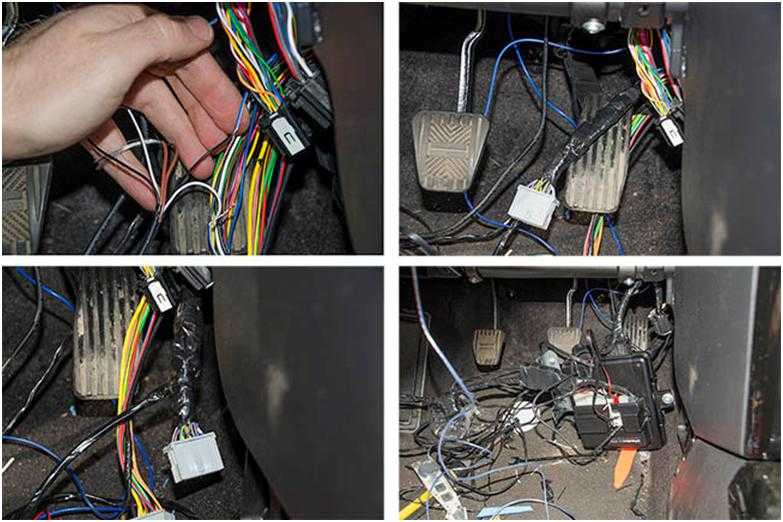

Подключение проводки

Далее находим провод, который соединен с контактом IG. Он нам необходим для того, чтобы подключиться к контроллеру двигателя. Ну и, конечно же, не забываем о центральном замке, тянем провода к центральному блоку управления.

Установка сирены, антенны

Дело осталось за малым. Как мы помним, провод под капот уже протянут. Крепим само устройство сирены в любом свободном месте. Единственное главное условие, это отдаленность от частей мотора, которые могут сильно нагреться. Также рекомендуется направлять ее отверстием вниз во избежание попадания влаги и других загрязняющих веществ.

Монтаж сирены

Теперь у нас на руках остались два брелока, которые необходимо запрограммировать согласно инструкции в коробке. Антенна крепится на лобовое стекло с помощью скотча. После того как вы с этим справились, выполняем проверку. При возникновении каких-либо проблем в первую очередь проверяйте правильность подключения электрики.

Вот теперь все готово, можно отправляться в путь. Не забывайте о том, что устанавливая сигнализацию самостоятельно, вы оберегаете свой автомобиль от внимания злоумышленников и угонщиков, ведь никто, кроме вас теперь не знает, где именно находятся блок управления и необходимые провода.

Установка сигнализации своими руками

Сигнализация для авто своими руками: установка, схема, условия

Автомобили регулярно становятся жертвами угонщиков, но цена «сигналки» с установкой может достигать нескольких сотен долларов. Можно сэкономить до половины суммы, если установить охранную систему своими руками

Работы с электрооборудованием среди водителей считаются неким волшебным действом, а уж когда дело доходит до электроники, то для большинства – это настоящий космос. А зря.

Прежде чем взяться за самостоятельное подключение сигнализации на авто, надо представить себе, куда должен быть подключен каждый элемент комплекта

При наличии хорошей пошаговой инструкции вполне реально своими силами установить на автомобиль охранную систему. Однако, сразу скажем, что это не совсем просто, и далеко не всегда получается сделать так, как это сделает профессионал.

ЧИТАЙТЕ ТАКЖЕ: Почему на автомобиле сам собой срабатывает сигнал тревоги сигнализации

Итак, браться за самостоятельную установку сигнализации на автомобиль можно, если соблюдены следующие условия:

Машина имеет электрооборудование без CAN-шины
Есть родная инструкция к охранной системе – на понятном языке и с указаниями по инсталляции и программированию
Есть схема электрооборудования автомобиля
Вы готовы пожертвовать некоторыми функциями “сигналки”

Если нет подобной схемы, подключить охранную систему своими руками любителю практически невозможно

Как монтировать сигнализацию самостоятельно

Прежде всего, следует понять, какие подключения есть к главному блоку охранной системы:

Питание. Его следует сделать независимым от положения замка зажигания, хотя лучше не тянуть провода прямо от аккумулятора, а найти точку с постоянным +12 В где-то в труднодоступном для злоумышленников месте. И не забывайте про предохранитель!
Реле, которое выполняет главную функцию системы. Обычно вторичные контакты этого реле врезают в цепь питания топливного насоса или системы зажигания, чтобы обесточить их в режиме охраны
Исполнительные механизмы (актуаторы) дверных замков, которые блокируют двери для открывания извне. Это не сложно, начинать надо с 5-проводного актуатора для водительской двери. Хотя иногда после монтажа нужно будет настроить длительность импульса (большинство “сигналок” это позволяет)
Аварийная сигнализация или габаритные огни для визуального “общения” с владельцем. Тут придется подумать, посидев немного над схемой автомобиля – или физически найти нужный провод, скажем, возле кнопки “аварийки”.

Жгуты разноцветных проводов имеют впечатляющий вид, но если четко разобраться, какой куда должен идти, все становится намного проще

Сирена. Это несложно – два провода от сирены надо соединить с соответствующими контактами на главном блоке. Разве что саму сирену иногда приходится покупать за отдельные деньги.
Антенный модуль. Поскольку это компонент из комплекта, здесь тоже все просто – надо соединить два штатных разъема.
Сигнальный светодиод. Иногда он встроенный в антенный модуль (и тогда подключается одним общим штекером), иногда ставится отдельно – тогда пара проводов для него персональная.

ЧИТАЙТЕ ТАКЖЕ: Почему быстро садится аккумулятор в автомобиле

Кнопка Valet. С подключением к блоку проблем не будет, а вот с размещением не спешите: ее следует поставить с одной стороны совсем незаметно, а с другой – более-менее доступно. И главное – не забыть, куда вы ее спрятали!

Провода вспомогательных сервисных функций. Возможно, вам захочется управлять с брелка замком багажника, приводами люка и стеклоподъемниками. Самым трудным здесь будет разобраться, во-первых, какой провод на выходе из блока выбрать, а во-вторых, к какой точке в проводке автомобиля его подсоединить. В случае с дешевыми моделями “сигналок” придется использовать промежуточное реле.

Какие контакты главного блока подключать к каким периферийным компонентам, должно быть расписано в инструкции к системе. Но будьте внимательны, проверяйте все по несколько раз.

Имея столь подробную схему соединений, подключить охранную систему сможет даже человек с минимальным уровнем электротехнических знаний

Несколько советов инсталлятору-аматору

При наладке системы или проверяя, поступает ли сигнал на тот или иной исполнительный прибор (реле, сигналку, активация сервоприводов), не подсоединяйте сразу сам потребитель. Используйте для этого тестер-мультиметр в режиме вольтметра или контрольную лампочку.

Плотно скручивайте провода, при том длина скрутки должна быть не менее 12 – 15 мм. Паять необязательно, а некоторые автоэлектрики не делают этого принципиально.
Надежно изолируйте стыки проводов, причем с учетом того, что не очень качественная изоляционная лента может раскрутиться на один-два витка или съехать во время шевеления проводов при движении машины.
Жгуты проводов должны быть зафиксированы. Во-первых, чтобы они не создавали шум при езде, во-вторых, чтобы не перетирались их изоляция.

Как правило, инсталляторы пытаются спрятать главный блок глубже под торпедо. Важно также хорошо замаскировать сервисную кнопку Valet

Настройка (программирование)

Как ни странно, это может стать самым тяжелым этапом установки. Поэтому тщательно изучите мануал охранной системы (там есть специальные таблицы), попробуйте найти также дополнительную информацию о работе с вашей моделью “сигналки” на форумах установщиков.

Как собрать самодельную автомобильную систему безопасности

Команда разработчиков Media Platforms

Ревущая автомобильная сигнализация — самая узнаваемая (и раздражающая) автомобильная сигнализация

, но защита вашего автомобиля — это больше, чем сигнализация.

Аксессуары

Легкосплавные диски и фары дальнего света легко снимаются, поскольку их можно быстро и бесшумно снять. Вы можете установить противоугонные гайки, чтобы предотвратить это. Доступные в большинстве автомобильных магазинов, они дешевы и просты в установке, и они поставляются с уникальными гайками и инструментами, которые просто заменяют гайки, которые можно снять с помощью универсальных инструментов.

Противоугонное устройство для автомобильной аудиосистемы, еще один аксессуар, который часто крадут, также является обязательным. Съемные головные устройства, противоугонные коды и съемные динамики снижают вероятность взлома.

Установка скрытого выключателя зажигания вашего автомобиля — это простой и эффективный способ отпугнуть воров. Аварийный выключатель подключен к зажиганию вашего автомобиля, обманывая воров, заставляя их думать, что ваш автомобиль запрещен.

Блокировка руля — еще одна защита от преступников — даже один вид на рулевом колесе отпугнет воров.

Система сигнализации

Когда ничего не помогает, тревога быстро сигнализирует о вторжении. Стоимость установки составляет до 400 долларов США, поэтому самостоятельная установка стоит потраченного времени и усилий. Вот как.

• Отсоедините положительный провод аккумуляторной батареи от клеммы.

• Установите сирену на подходящую металлическую поверхность в моторном отсеке вдали от чрезмерного нагрева двигателя. По возможности используйте уже существующие отверстия или просверлите новые отверстия. Убедитесь, что ничего на другой стороне поверхности, которую вы просверливаете, не может быть повреждено, и используйте подкрашивающую краску на просверленных поверхностях, чтобы предотвратить ржавчину.

• Установите сирену с помощью крепежных болтов, поставляемых вместе с устройством, убедившись, что сирена направлена вниз, чтобы предотвратить попадание воды в устройство.

• Установите датчик удара в моторном отсеке вдали от чрезмерного нагрева двигателя и закрепите его на месте.

• Найдите подходящее место для установки дистанционного датчика в передней части моторного отсека.

• Проложите провода от всех трех блоков, а также основной провод питания от аккумулятора к основному блоку управления сигнализацией через брандмауэр автомобиля. Просверлите резиновую вставку, которую существующий жгут проводов использует для прохода через брандмауэр. Пропустите все провода через отверстие.

• Найдите подходящее место под приборной панелью для установки блока управления сигнализацией и подсоедините два провода к соответствующим клеммам на блоке.

• Используйте тестер напряжения или руководство по электропроводке вашего автомобиля, чтобы найти провод, идущий к приводу внутреннего освещения на двери. Используйте инструмент для зачистки проводов, чтобы снять изоляцию с провода на дюйм и соединить провод датчика двери с главным блоком управления. Спаяйте провода вместе и используйте термоусадочную или изоляционную ленту, чтобы полностью закрыть оголенные провода.

• Если в вашем автомобиле есть центральный замок, найдите провода, идущие к замкам с электроприводом, и соедините провод датчика запирания с электроприводом от головного устройства, используя тот же метод, что и для привода освещения.

• Если в системе охранной сигнализации есть датчик давления в салоне, закрепите датчик в салоне автомобиля, высоко и в стороне.

• Если сигнализация имеет функцию отключения зажигания, подключите провод зажигания от главного блока управления сигнализацией к зажиганию автомобиля. Используйте схему подключения, прилагаемую к сигнализации, и руководство по подключению вашего автомобиля, чтобы помочь вам в подключении.

• Проложите провод заземления главного блока управления к точке заземления на шасси. Подпилите краску, чтобы обеспечить соединение с голым металлом, и закрепите провод винтом или болтом.

• Установите плавкий предохранитель на конце основного провода питания как можно ближе к автомобильному аккумулятору.

• Обожмите кольцевую клемму на конце основного провода питания с помощью щипцов для проводов и прикрепите ее к положительной клемме кабеля аккумуляторной батареи.

• Подсоедините положительный кабель аккумулятора обратно к положительному выводу аккумулятора. Проверьте все операции и закрепите всю свободную проводку небольшими кабельными стяжками.

Самостоятельная автомобильная охрана — это сделать ваш автомобиль сложной мишенью. Вы можете сэкономить сотни в процессе и получить удовольствие от завершения еще одного проекта DIY.

Самое простое руководство по установке

Автомобильная сигнализация — это устройство безопасности автомобиля, которое издает громкие звуки и мигает всякий раз, когда злоумышленник пытается проникнуть внутрь. Отчет ФБР показывает, что в США каждые 40 секунд угоняют автомобиль. Никогда не ошибетесь, купив сигнализацию для автомобиля, так как это отличный щит. Сигнализация всегда отпугивает воров и снижает риск угона автомобиля. При вторжении автосигнализация срабатывает мгновенно и по общему количеству датчиков сообщает об этом автовладельцу. Вы можете установить автосигнализацию самостоятельно, если вам не нужна помощь профессионалов. Когда вы подготовите свою сигнализацию, сделайте этот процесс установки простым:

Установка автомобильной сигнализации: пошаговое руководство

Материалы, которые вам потребуются для установки:

Изолента
Ручная дрель
Мультиметр
Перчатки механика
Паяльник или обжимной инструмент
Инструмент для зачистки проводов/нож
Стяжки

Когда у вас будут готовы эти инструменты, вы можете начать процесс установки сигнализации. Существуют различные виды автосигнализаций. Основываясь на характеристиках и бюджете, вам нужно найти идеальный вариант. Например, основная сигнализация активируется, когда кто-то пытается взломать замок. Усовершенствованная сигнализация сработает, когда кто-то врежется в машину или попытается ее взломать.

Перед установкой автосигнализации , всегда отключайте аккумулятор перед началом любых монтажных работ. Кроме того, при подключении держитесь подальше от проводки подушки безопасности, которая обычно находится в желтых крышках и разъемах.

Автомобильная сигнализация защищает от угона. Cre: Shutterstock

ПОДРОБНЕЕ:

Предотвратите кражу автомобиля без ключа, как это
Самые эффективные советы по предотвращению угона автомобиля

Возможно, вам придется снять необходимые панели. Снятие этих панелей позволит вам получить доступ к проводам, которые вам понадобятся позже для подключения проводки сигнализации. Отсоединение панелей также позволит вам получить доступ к пространству под приборной панелью, чтобы точно установить сигнализацию, чтобы ее не заметили.

Панели можно найти возле пола или под рулевым колесом. Вы всегда можете прочитать руководство по обслуживанию вашего автомобиля, если вы не можете найти такие панели, так как они могут быть расположены по-разному для некоторых автомобилей. Вы также можете установить сигнализацию под сиденьем и затруднить обнаружение вора.

Прочтите также руководство, прилагаемое к сигнализации, и вы поймете, как установить автомобильную сигнализацию . Руководство для чтения развеет большинство ваших сомнений по поводу этой конкретной сигнализации, и вы можете быть уверены в том, что сможете легко ее установить.

Дальнейшие действия

Завершите подготовку места для установки сигнализации. Всегда устанавливайте сирену сигнализации на мысленной поверхности, где ей не будут мешать какие-либо предметы, чтобы она была чистой и громкой. Кроме того, в этом месте не должно быть воды или сильной жары. Как правило, сирена, которую кладут лицевой стороной вниз, предотвращает попадание через нее воды или любой другой жидкости.

Найдите место или сделайте отверстие, чтобы пропустить проводку. Лучше всего, если вы сможете найти отверстие, которое уже существует, или вы можете просверлить его самостоятельно. Вы можете просверлить отверстие в пластиковой или резиновой части брандмауэра, но не в металлическом брандмауэре.

Если вы используете брандмауэр для прокладки проводки, обязательно изолируйте провод. Это убережет провод от любого трения, вызванного брандмауэром.

Просверлите отверстие в пластиковом брандмауэре для прохода проводки. Источник: Автопортал

Найдите место подключения ЭБУ сигнализации согласно инструкции, которая может представить пошаговую установку автосигнализации . Как правило, сигнализация должна быть установлена на ЭБУ автомобиля; однако некоторые сигналы тревоги необходимо установить в моторном отсеке. Прочтите советы по обслуживанию, чтобы эффективно справиться с любой проблемой вашего автомобиля.

Если есть дополнительные датчики, их тоже можно установить. также могут быть светодиодные фонари, которые вы можете установить где-нибудь в приборной панели. Просверлите отверстие, когда это необходимо.

Вот и все, можно подключить аккумулятор и проверить, работает ли сигнализация.

Установка светодиодного индикатора

Некоторые сигнализаторы, такие как расширенные, также оснащены светодиодными индикаторами, которые указывают на вторжение. Если у вас есть такая сигнализация, вам может понадобиться просверлить дополнительное отверстие в приборной панели, чтобы провести проводку для светодиодного индикатора.

Проденьте провод светодиодного индикатора через отверстие и установите индикатор на место. Можно использовать двухсторонний монтажный скотч.

Чтобы светодиод заработал, вам нужно найти провода, которые подключаются к кнопке освещения на двери. Всякий раз, когда дверь будет прервана, это включит светодиодные фонари.

Подключение датчика к этим проводам также необходимо, чтобы он срабатывал всякий раз, когда открывается дверь.
