ОСОБЕННОСТИ КОНСТРУКЦИИ

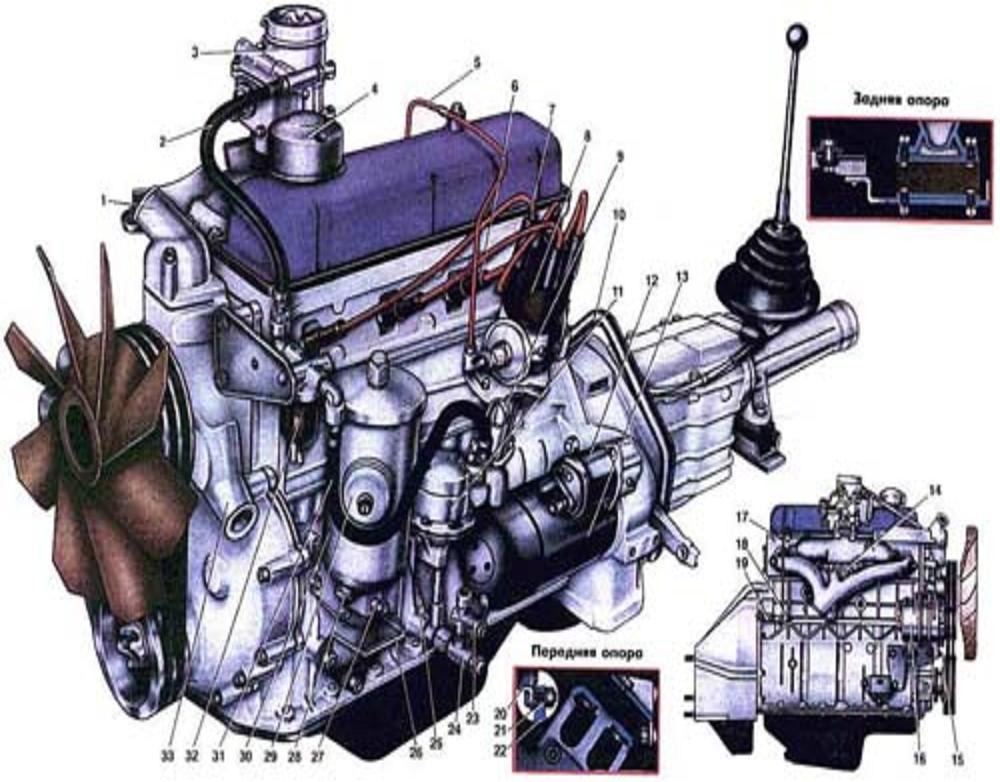

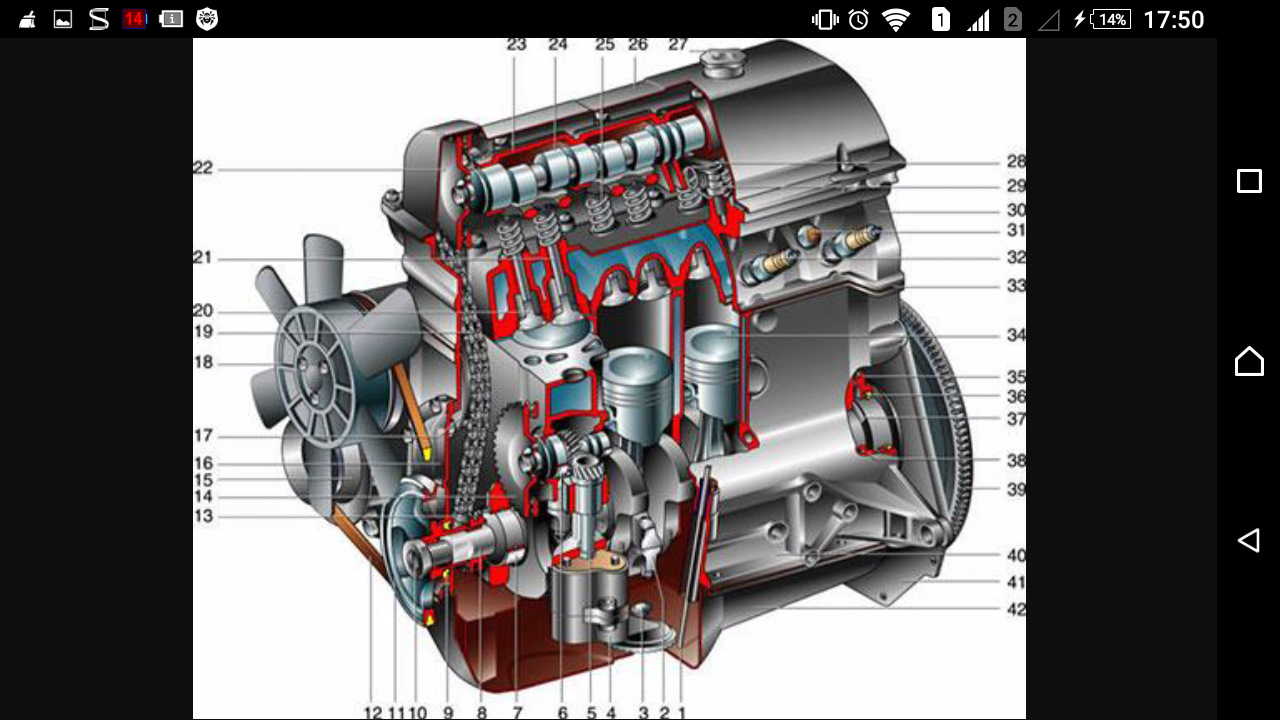

Двигатель ВАЗ-21067 – четырехцилиндровый, восьмиклапанный, бензиновый инжекторный с распределенным впрыском топлива, с рядным вертикальным расположением цилиндров, верхним расположением распределительного вала. Он создан на базе двигателя ВАЗ-2106, поэтому блок цилиндров, коленчатый вал, шатунно-поршневая группа, привод газораспределительного механизма этих двигателей одинаковы по конструкции и размерам. Головка блока цилиндров (21214-1003015) заимствована от двигателя ВАЗ-2104. Приемы обслуживания и ремонта двигателя и его систем те же, что и для двигателя ВАЗ-2104.

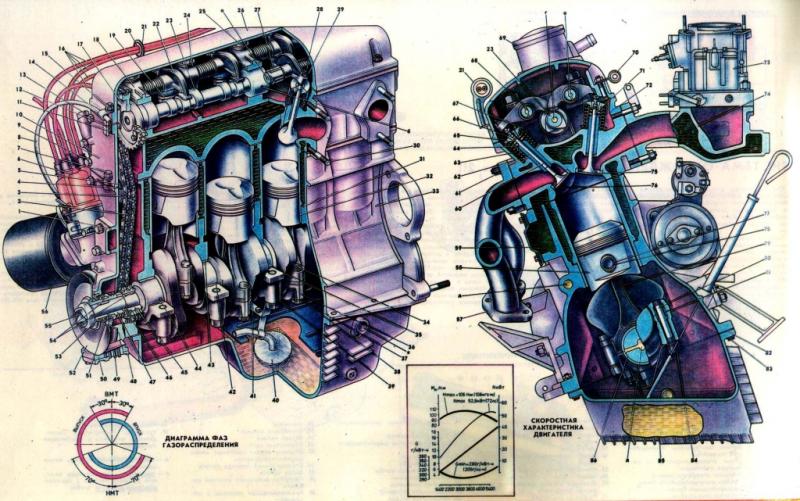

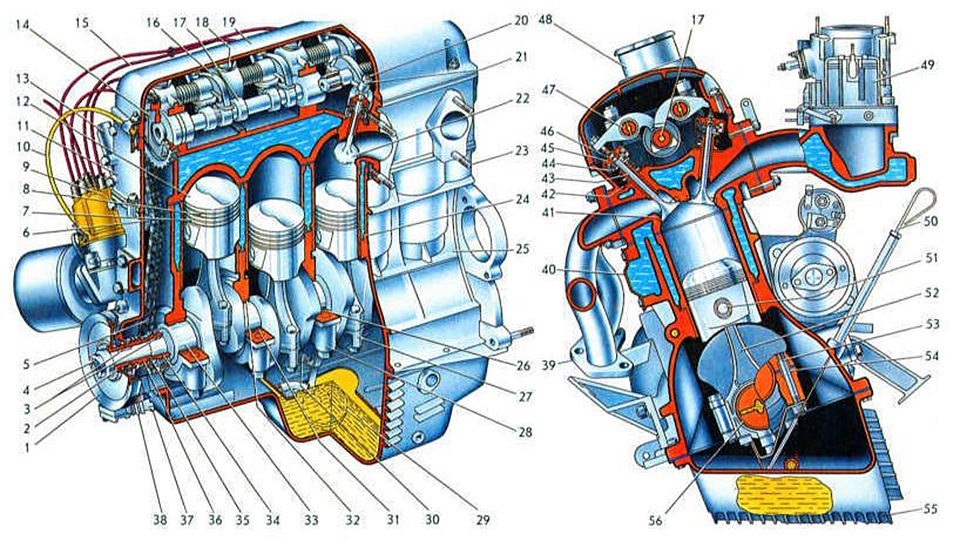

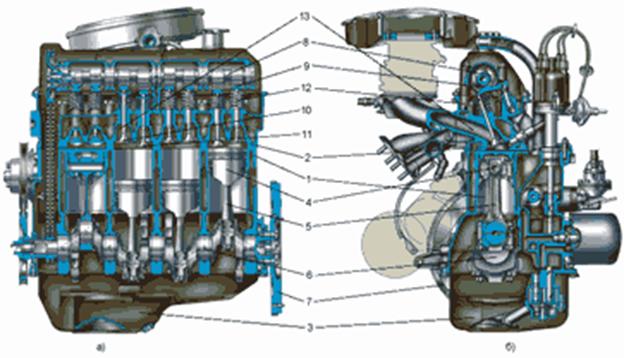

Особенности конструкции описаны на примере двигателя ВАЗ-2106.

Нумерация цилиндров всех двигателей ведется от шкива коленчатого вала. С левой стороны головки блока цилиндров около нижней ее плоскости отлиты номера цилиндров и порядок их работы (1–3–4–2).

Цилиндры двигателя объединены вместе с верхней частью картера в единую чугунную отливку – блок 19 (см. рис. 4.1) цилиндров. В нижней части блока цилиндров на пяти опорах установлен коленчатый вал 1, отлитый из чугуна. В качестве подшипников опор коленчатого вала и подшипников шатунных шеек применены тонкостенные биметаллические сталеалюминиевые вкладыши. Передний и задний концы коленчатого вала уплотнены самоподжимными резиновыми сальниками 7 и 21.

В каждом цилиндре двигателя имеется по одному впускному 17 и выпускному 18 клапану. Выпускные клапаны сварены из двух частей: стержня из хромоникелемолибденовой стали, тарелки из хромомарганцевоникелевой стали с наплавкой рабочей фаски специальным жаростойким сплавом. Впускные клапаны изготовлены из хромоникелемолибденовой стали. Стержни всех клапанов азотированы, а торцы стержней закалены токами высокой частоты. Клапаны перемещаются в направляющих втулках под действием кулачков распределительного вала через стальные рычаги 31, опирающиеся одним плечом на сферические головки регулировочных болтов 34, другим — на торцы стержней клапанов. Регулировочные болты ввернуты во втулки 36 и застопорены гайками 35.

Поршни 28 отлиты из алюминиевого сплава и покрыты слоем олова для улучшения прирабатываемости.

Юбки поршней сложной геометрической формы: по высоте — конические, с большим основанием внизу юбки, в поперечном сечении — овальные, с большей осью, расположенной перпендикулярно оси поршневого пальца. Оси отверстий под поршневые пальцы смещены от оси симметрии поршней на 2 мм в правую сторону двигателя. В канавках поршней установлено по два чугунных литых компрессионных кольца и по одному, также чугунному, маслосъемному. С коваными стальными шатунами 26 поршни соединены с помощью стальных цементированных поршневых пальцев 27 трубчатого сечения. Поршневые пальцы запрессованы в верхнюю бобышку шатуна с натягом и свободно вращаются в бобышках поршней.

Распределительный вал 16 чугунный, литой, с закаленными трущимися поверхностями кулачков, установлен в съемном алюминиевом корпусе 15, закрепленном на верхней поверхности головки 12 блока цилиндров, отлитой из алюминиевого сплава. Он приводится во вращение от коленчатого вала двухрядной роликовой цепью 11. Этой же цепью приводится во вращение вал 38 привода вспомогательных механизмов (масляного насоса и распределителя зажигания).

Натягивают цепь пружинным натяжителем через башмак с накладкой. Колебания цепи гасятся успокоителем.

Головка блока цилиндров прикреплена к блоку одиннадцатью болтами. Между головкой и блоком установлена прокладка, изготовленная из асбестового материала на металлическом каркасе, пропитанная графитом (как вариант может быть установлена прокладка из специального безусадочного материала). Сверху головка блока закрыта стальной штампованной крышкой 14, под которой установлена уплотнительная прокладка из резинопробковой смеси.

К нижней части блока цилиндров через резинопробковую прокладку прикреплен масляный картер 22, закрывающий полость блока снизу и выполняющий функцию резервуара для масла.

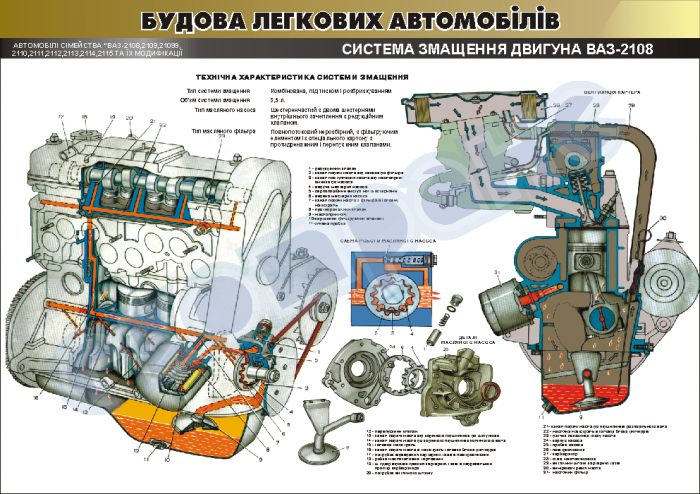

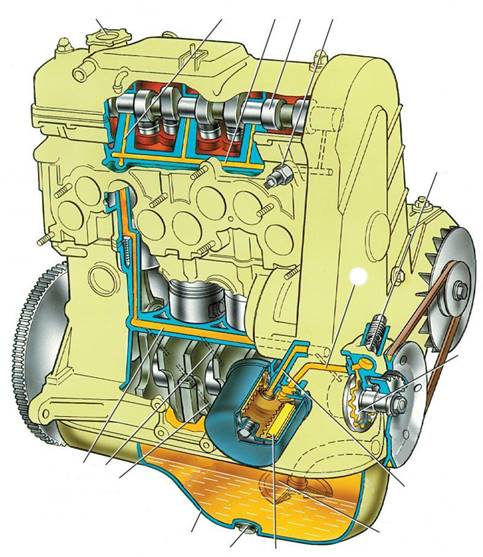

Система смазки комбинированная: под давлением и разбрызгиванием. Коренные и шатунные подшипники, опоры привода распределительного вала и вал привода вспомогательных агрегатов, кулачки распределительного вала и втулки шестерни привода масляного насоса смазываются под давлением. Маслом, вытекающим из зазоров и разбрызгиваемым движущимися деталями, смазываются стенки цилиндров, поршни с поршневыми кольцами, поршневые пальцы, цепь привода газораспределительного механизма, опоры рычагов привода клапанов, стержни клапанов и их направляющие втулки.

Система состоит из масляного картера 22, шестеренчатого масляного насоса 41 со встроенным редукционным клапаном и маслоприемником 42, снабженным сетчатым фильтром грубой очистки масла, полнопоточного фильтра 40 тонкой очистки масла с перепускным и противодренажным клапанами, датчика сигнальной лампы аварийного падения давления масла и масляных каналов.


Двигатель / ВАЗ 2106 / устройство ВАЗ

На автомобилях устанавливаются двигатели одинаковой конструкции, но с различным объемом цилиндров. Они различаются, в основном, размерами блока цилиндров, поршней, коленчатого вала и деталей цепного привода. Блок цилиндров 18 отлит из специального чугуна. Цилиндры блока по диаметру подразделяются через 0,01 мм на пять классов, обозначаемых буквами А, В, С, D, Е. Класс цилиндра указан на нижней плоскости блока против каждого цилиндра. Цилиедр и сопрягающийся с ним поршень должны быть одного класса для обеспечения зазора между поршнем и цилиндром 0,05-0.07 мм. Диаметры цилиндров каждого класса следующие, мм: Диаметр цилиндра двигателей 2101, 2103 76, 000-76, 010 76.

010-76, 020 76, 020-76, 030 76, 030-76, 040 76, 040-76.050 Диаметр цилиндра двигателей 21011, 2106 79, 000-79010 79, 010-79.020 79.020-79.030 79, 030 -79, 040 79, 040-79, 050 В нижней части блока цилиндров расположены пять опор коренных подшипников коленчатого вала с тонкостенными сталеалюминиевыми вкладышами. Отверстия под подшипники коленчатого вала в блоке цилиндров обрабатываются в сборе с крышками 2. Поэтому крышки подшипников невзаимозаменяемы, и для различия на их наружной поверхности сделаны риски. В задней опоре имеются гнезда для установки упорных полуколец 36, удерживающих коленчатый вал от осевых перемещений. Спереди устанавливается стало- алюминиевое полукольцо, а сзади - металлокерамическое (желтого цвета), пропитанное маслом. Величина осевого зазора коленчатого вала при сборке двигателя обеспечивается в пределах 0,06-0, 26 мм. Если в эксплуатации зазор превышает максимально допустимый (0, 35 мм), необходимо заменять упорные полукольца новыми или ремонтными, увеличенными на 0, 127 мм.
Канавки, находящиеся на одной стороне полуколец, должны быть обращены к упорным поверхностям коленчатого вала. В передней части блока цилиндров имеется полость для привода механизма газораспределения, закрытая крышкой 8. С задней стороны к блоку цилиндров прикреплен держатель 35 заднего сальника. В крышку 8 и держатель 35 установлены самоподжимные сальники. В левой части блока установлен валик 12 привода вспомогательных агрегатов. В отверстия под подшипники валика запрессованы сталеалюминиевые втулки 51. Головка цилиндров 19 общая для четырех цилиндров, отлита из алюминиевого сплава. В головку запрессованы чугунные седла и направляющие втулки клапанов. В отверстиях направляющих втулок нарезаны спиральные канавки для смазки. Для уменьшения проникновения масла в камеру сгорания через зазоры между втулкой и стержнем клапана применены металлорезиновые маслоотражательные колпачки. Головка цилиндров крепится к блоку цилиндров одиннадцатью болтами. Между головкой и блоком цилиндров установлена прокладка, изготовленная из асбестового материала на металлическом каркасе и пропитанная графитом.
Поршни 15 изготовлены из алюминиевого сплава и покрыты слоем олова для улучшения прирабатываемости. Юбка поршня в поперечном сечении овальная, а по высоте имеет коническую форму. Кроме того, в бобышки поршня залиты стальные терморегулирующие пластины. Все это выполнено для компенсации неравномерной тепловой деформации поршня при нагреве. В бобышках поршня имеются отверстия для прохода масла к поршневому пальцу. Отверстие под поршневой палец смещено от оси симметрии на 2 мм в правую сторону двигателя для уменьшения стука поршня при переходе через ВМТ. Поэтому около отверстия под поршневой палец есть метка "П", которая при сборке должна быть обращена в сторону передней части двигателя. Поршни, как и цилиндры, по наружному диаметру сортируются на пять классов через 0,01 мм, а по диаметру отверстия под поршневой палец - на три категории через 0,001 мм, обозначаемые цифрами 1. 2, 3. Класс поршня (буква) и категория отверстия под поршневой палец (цифра) клеймятся на днище поршня.
Поршни по массе в одном и том же двигателе должны быть подобраны с максимально допустимым отклонением (2.5 г). Поршневые палены 14. 16 и 17 изготовлены из чугуна. Наружная поверхность верхнего компрессионного кольца 17 хромирована для повышения износостойкости и для улучшения прирабатываемости имеет бочкообразную форму образующей. Нижнее компрессионное кольцо 16 скребкового типа (с проточкой по наружной поверхности), фосфатированное. Кольцо надо устанавливать проточкой вниз. Масло- съемное кольцо 14 имеет прорези для снимаемого с цилиндра масла и внутреннюю витую пружину (расширитель). Шатуны 49 - стальные, кованые, с разъемной нижней головкой, в которой устанавливаются вкладыши шатунного подшипника. Шатун обрабатывают вместе с крышкой, поэтому при сборке номера на шатуне и крышке должны быть одинаковы. Коленчатый вал 1 - пятиопорный. отлит из чугуна. Шейки вала закалены токами высокой частоты на глубину 2-3 мм. В заднем конце коленчатого вала выполнено гнездо под передний подшипник первичного вала коробки передач, по наружному диаметру которого центрируется маховик 31.
Маховик устанавливается на коленчатый вал так, чтобы метка (конусообразная лунка около зубчатого обода маховика) и ось шатунной шейки первого цилиндра находились в одной плоскости и по одну от оси коленчатого вала. Вкладыши коренных и шатунных подшипников - тонкостенные, сталеалюминиевые. Все шатунные вкладыши одинаковые и взаимозаменяемые. Верхние вкладыши 1-го, 2-го, 4-го и 5-го коренных подшипников одинаковые, с канавкой на внутренней поверхности, а нижние без канавки. Вкладыши З-го коренного подшипника отличаются от остальных большей шириной и отсутствием канавки на внутренней поверхности. Газораспределительный механизм обеспечивает наполнение цилиндров двигателя горючей смесью и выпуск отработавших газов в соответствии с принятым для двигателя порядком работы цилиндров и фазами газораспределения. К деталям механизма относятся: распределительный вал, клапаны и направляющие втулки, пружины с деталями крепления, рычаги привода клапанов. Распределительный вал, управляющий открытием и закрытием клапанов, чугунный, литой.
Трущиеся поверхности кулачков подвергнуты отбеливанию. Этот процесс заключается в электродуговом оплавлении поверхностей, в результате которого образуется слой так называемого "белого" чугуна, обладающего высокой твердостью. Вал вращается на пяти опорах в специальном корпусе 26 (см.рис.3), а от осевых перемещений удерживается упорным фланцем, помещенным в проточке передней опорной шейки вала. Клапаны (впускной и выпускной) расположены в головке цилиндров наклонно в один ряд. Головка впускного клапана имеет больший диаметр для лучшего наполнения цилиндра, а рабочая фаска выпускного клапана, работающая при высоких температурах в агрессивной среде выпускных газов, имеет наплавку из жаростойкого сплава. Пружины 10 и 11 (рис. 4) прижимают клапан к седлу и не позволяют ему отрываться от рычага привода. Верхняя опорная тарелка 13 пружин удерживается на стержне клапана двумя сухарями 12. имеющими в сложенном виде форму усеченного конуса. Рычаги 15 передают усилие от кулачка распределительного вала к клапану.

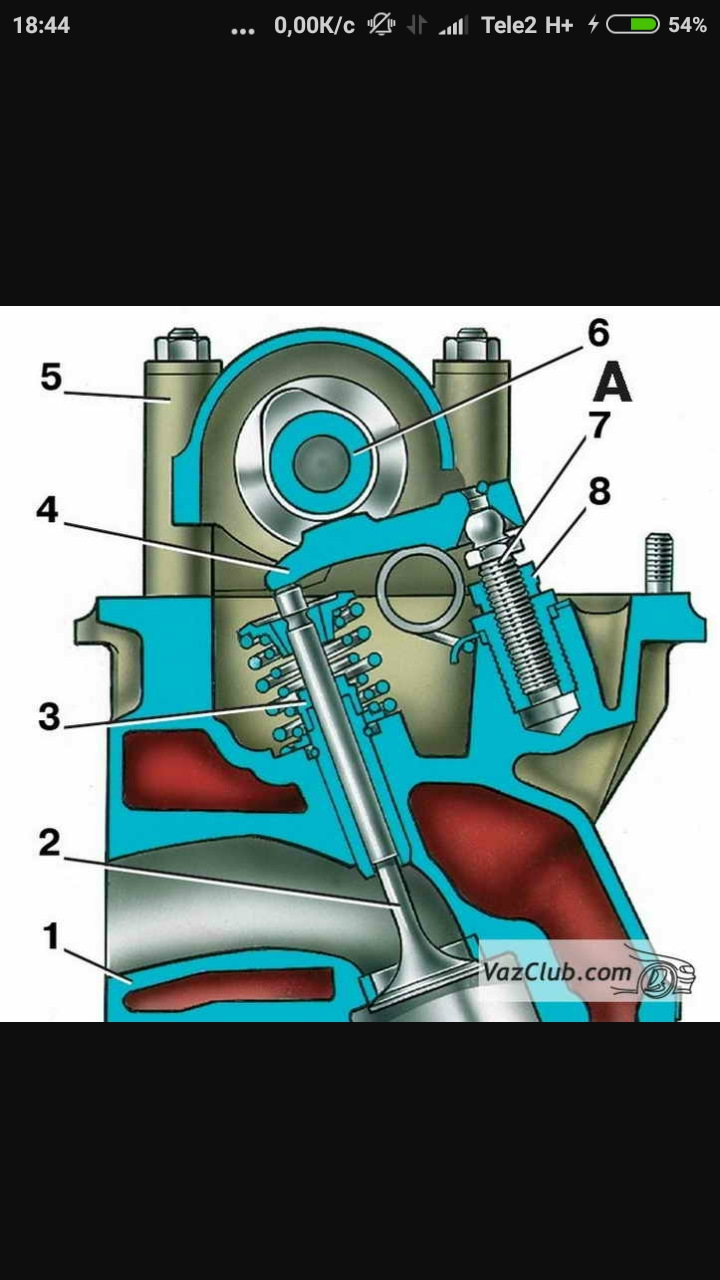

Рычаг одним концом опирается на сферическую головку регулировочного болта 17, а другим на торец клапана. Регулировочный болт ввернут во втулку 21 и стопорится контргайкой 18. Привод вспомогательных агрегатов. Вспомогательные агрегаты двигателя и механизм газораспределения приводятся в действие от коленчатого вала с помощью цепной передачи. Она состоит из двухрядной втулочно-роликовой цепи 46. ведущей звездочки 49 на коленчатом валу, ведомой звездочки 43 распределительного вала, успокоителя 44 цепи и натяжителя 61 с башмаком 60. Башмак натяжителя и успокоитель цепи имеют стальной каркас с привулканизированным слоем резины. При отворачивании фиксирующей гайки 55 цепь натягивается башмаком 60. на который действуют пружины 52 и 57 через плунжер 59. Башмак натяжителя вращается вокруг болта крепления. После затяжки гайки 55 стержень 53 зажимается пантами сухаря 54, вследствие чего блокируется пружина 52 натяжителя цепи. При работе двигателя на плунжер 59 воздействует только внутренняя пружина 57, обеспечивающая благодаря зазору 0, 2-0, 5 мм в механизме натяжителя компенсацию колебаний цепи. Успокоитель 44 цепи гасит колебания ведущей ветви цепи. При работе двигателя цепь вытягивается. Она считается работоспособной, если натяжитель обеспечивает ее натяжение, т.е. если цепь вытянулась не более, чем на 4 мм. Валик 26 привода масляного насоса, распределителя зажигания и топливного насоса установлен вдоль двигателя и имеет две опорные шейки, винтовую шестерню и эксцентрик 25, который через толкатель приводит в действие топливный насос. Винтовая шестерня валика 26 находится в зацеплении с шестерней 27, которая приводит в действие распределитель зажигания и масляный насос. Шестерня 27 вращается в металлокерамической втулке, запрессованной в блок цилиндров. В шестерне выполнено отверстие со шлицами, в которое входят шлицевые концы валиков распределителя зажигания и масляного насоса. Работа двигателя. За один рабочий цикл в цилиндре двигателя происходит четыре такта впуск горячей смеси, сжатие, рабочий ход и выпуск отработавших газов. Эти такты осуществляются за два оборота коленчатого вала, т. е. каждый такт происходит за пол-оборота (180) коленчатого вала. Впускной клапан начинает открываться за 12 до подхода поршня к верхней мертвой точке (ВМТ). Это необходимо для того, чтобы клапан был полностью открытым, когда поршень пойдет вниз. Закрывается клапан через 40 после прохождения поршнем нижней мертвой точки (НМТ). Вследствие инерционного напора струи всасываемой горючей смеси она продолжает поступать в цилиндр, когда поршень уже начал движение вверх, и тем самым обеспечивается лучшее наполнение цилиндра. Выпускной клапан начинает открываться за 42 до НМТ. В этот момент давление в цилиндре еще довольно велико, и газы начинают интенсивно истекать из цилиндра. Закрывается клапан через 10 после прохождения поршнем ВМТ. Существует такой момент (22 поворота коленчатого вала около ВМТ), когда открыты одновременно оба клапана впускной и выпускной. Такое положение называется перекрытием клапанов. Из-за малого промежутка времени перекрытие клапанов не приводит к проникновению отработавших газов во впускной трубопровод, а наоборот, инерция потока отработавших газов вызывает подсос горючей смеси в цилиндр и улучшает его наполнение. Чтобы обеспечить согласование моментов открытия и закрытия клапанов с углами поворота коленчатого вала (т.е. обеспечить правильную установку фаз газораспределения), на звездочках коленчатого и распределительного валов имеются метки 48 и 42, а также 47 на блоке цилиндров и 41 (выступ) на корпусе подшипников распределительного вала. Если фазы газораспределения установлены правильно, то при положении поршня четвертого цилиндра в ВМТ в конце такта сжатия метка 41 должна совпадать с меткой 42, а метка 48 с меткой 47. Когда полость привода распределительного вала закрыта крышкой, то положение коленчатого вала можно определить по меткам на шкиве коленчатого вала и крышке привода распределительного вала. Чтобы обеспечить правильную работу механизма газораспределения при тепловом расширении деталей на работающем двигателе, зазоры между кулачками и рычагами привода клапана устанавливаются равными 0, 15 мм на холодном двигателе. Если зазоры больше, то клапаны будут открываться с запаздыванием и закрываться с опережением. Если зазора нет, то клапаны на работающем двигателе будут оставаться немного приоткрытыми. В результате резко сократится долговечность клапанов и седел, упадет мощность двигателя.

Двигатель ВАЗ 2106 и его модернизация

Двигатель ВАЗ 2106 монтируется на легковых авто производства Волжского автомобильного завода, деятельность которого начала вестись в 1976 году. Мотор Ваз 2106 — это четырехтактный силовой агрегат, схема — карбюраторная, устройство — рядное.

Особенности конструкции

Охлаждение мотора производится в замкнутом контуре при помощи циркуляции охлаждающей жидкости. Принцип работы охлаждающей системы— принудительный.

Схема работы смазочной системы комбинированная — разбрызгивание плюс подача моторного масла под давлением.

Порядок работы цилиндров следующий: 1—3—4—2.

Устройство ДВС позволяет производить капитальный ремонт двигателя ВАЗ 2106 и дополнительный тюнинг двигателя ВАЗ 2106.

Замена двигателя ВАЗ 2106 производится после ознакомления с новыми ценами на данный вид мотора. Перед тем как приступать к замене движка, нужно узнать, сколько весит двигатель ВАЗ 2106.

Силовой агрегат шестой модели устанавливается на автомобили ВАЗ 21074, «НИВА», ВАЗ 2106.Транспортные средства марки УАЗ не комплектуются данными моторами.

Шестой движок — описание технических характеристик

Основные технические характеристики мотора:

  1. Блок 2106 цилиндров изготовлен из чугуна.
  2. Питание производится по карбюраторной схеме.
  3. Тип мотора — бензиновый, рядный.
  4. Число цилиндров в блоке равно 4.
  5. Каждый цилиндр диаметром 79 мм оборудован двумя клапанами.
  6. Величина хода поршня равна 80 мм.
  7. Степень сжатия движка равна 8,5 атмосфер.
  8. Мощность двигателя ВАЗ 2106 — 75 лс.
  9. Обороты равны 5400 об/мин.
  10. Величина крутящего момента 116 Нм.
  11. Рекомендуемое топливо — АИ 92.
  12. Вес двигателя ВАЗ 2106 в сборе равен 121 кг.
  13. Замена масла в двигателе ВАЗ 2106 — требуемое количество 3,5 литров.
  14. Виды рекомендованных марок моторного масла:10w-40,5w-40, 15w-40, 5w-30.
  15. Тюнинг ВАЗ 2106 — лошадиный равен 200.

Каждая инженерная доработка привела к значительному улучшению конструкции, о чем свидетельствует представленная характеристика двигателя ВАЗ 2106.

Что удалось существенно улучшить

Усовершенствованная характеристика ВАЗ 2106:

  • Использование нового блока цилиндров улучшенной конструкции с измененным диаметром.
  • Двигатель ВАЗ 2106 обладает увеличенной мощностью благодаря увеличению общего объема силового агрегата и улучшению характеристик и свойств цилиндров.
  • Использование новых прокладок в связи с изменением диаметров цилиндров.
  • Оснащение поршнями диаметром 79 мм, позаимствованными у одиннадцатой модели.
  • Обеспечение равномерности нагрева поршней благодаря цилиндрическим лункам в моторе и использованию стальных пластин терморегулирующих на поршнях.

Специальные терморегулирующие пластины, устанавливаемые в поршнях, изготовлены из стали высокого качества.

Техническое обслуживание силового агрегата 2106

Для определения возможных проблем в работе автомобиля необходимо проводить регулярное диагностирование всей машины. При помощи мастера устанавливаются нормативы функционирования всех систем механизма.

Ремонтные работы подразделяются по категориям сложности в зависимости от дефектов систем и изношенности узлов и деталей движка. В процессе детальной диагностики систем проводятся исследования под силовыми нагрузками.

Успешный ремонт двигателя ВАЗ 2106 своими руками производится приобладании определенным опытом и навыками. В помощь мастерам выпущена специальная книга-руководство, приобрести которую можно в торговой сети в магазинах, которые торгуют автомобильными запасными частями.

ВАЗ 2106 ремонт, сборка и разборка производятся при наличии опыта работы, также необходим полный свой набор инструментов и необходимых запчастей.

Наиболее часто встречающиеся поломки шестого мотора

Автовладельцы чаще всего сталкиваются с такими дефектами в работе двигателя:

  1. Увеличивается внутренний диаметр цилиндрана 0,15 мм после прохождения более 5 тыс.  км. Данный дефект образуется, если не производится своевременная замена моторной смазки.
  2. Изнашивается распределительный вал.
  3. Шумовые эффекты в виде постукиваний в двигателе. Данный дефект устраняют при помощи регулировки клапанов, замены топлива на более высокооктановое горючее. Если эти мероприятия не помогли, то необходимо обратиться в ближайшее СТО, где будут проведены диагностика и ремонт поршней и подшипников шатуна.
  4. Падает давление масла. При этом смазка не поступает к трущимся поверхностям, вследствие чего возрастает сила трения, вызывающая сгорание прокладок, ускоренный износ рабочих деталей, устройство приходит в негодность.
  5. Скрипы свидетельствуют о поломках в натяжителе цепи газораспределительного механизма, успокоителе или в подшипнике помпы.
  6. Если двигатель глохнет на ходу, необходимо заняться системами зажигания либо питания.
  7. Выключение мотора при холостых оборотах происходит при сбое в регулировках оборотов холостого хода или воздушной заслонки.
  8. Троение движка, при данном дефекте необходимо отрегулировать или заменить прогоревшие клапаны, прокладку ГБЦ. Причиной троения также может стать горючее, обладающее низким октановым числом.

Почему греется двигатель

Наиболее частым дефектом двигателя 2106 является его перегрев. Рабочая температура двигателя находится перед отметкой +96°С.

Причинами того, что мотор начал сильно греться, могут являться неисправности следующих систем и узлов:

  • термостат, возникновение воздушной пробки;
  • радиатора, его засорение;
  • низкое качество жидкости, применяемойдля охлаждения;
  • вентилятор вышел из строя.

При выявлении перегрева двигателя нужно срочно остановить машину и произвести тщательное обследование и устранение причины. Если движок начал нагреваться по причине поломки термостата, то данное устройство необходимо заменить на новый экземпляр.

При дефектах в радиаторе необходимо дать время для того, чтобы охлаждающая жидкость полностью остыла и только после этого начать диагностику, слив антифриза и устранение поломки.

Как форсировать двигатель ВАЗ

Чтобы усилить мощность мотора применяются различные технологии.Форсирование двигателя ВАЗ 2106 производится при помощи тюнинга.

Самый эффективный способ — это установка турбо на ВАЗ 2106 и отвод продуктов сгорания через прямоточную систему.

Ваз 2106 турбо конкурирует на дорогах со многими именитыми брендами.

Турбина, турбонаддув устанавливаются на улучшенную шестерку с целью ее модернизации. При этом ее мощность существенно увеличивается. Установка специальных деталей внутрь силового агрегата не дает такого эффекта, как турбина.

Ваз 2106 турбо используют любители высоких скоростей. Замененный тюнинговый автомобиль имеет дополнительное оборудование, требующее дополнительных затрат по уходу и контролю за работой всех систем, по периодическому техосмотру. Стоимость установки доходит до половины цены машины.

Двигатель ВАЗ 2114: устройство, ремонт, тюнинг

Двигатель ВАЗ 2114 инжектор – это серия моторов, которые устанавливались на транспортное средство Лада 2114. Как и на многие модели Лада,  модель 2114 за все года выпуска получила несколько вариантов исполнения силового агрегата. Так, технические характеристики каждого из них были разными. Рассмотрим, устройство двигателя 2114, а также вопросы обслуживания, тюнинга и ремонта.

Технические характеристики

Автомобиль ВАЗ 2114

Технические характеристики двигателя ВАЗ 2114 достаточно типичные для серии автомобилей 2113-2115. К тому же данный силовой агрегат разработан на базе «восьмёрочного» движка, который заявил себя, как надёжный и простой в ремонте. Выпускался автомобиль с 2001 по 2013 год.  За этот период транспортное средство получило ценных пять полноценных силовых агрегатов.

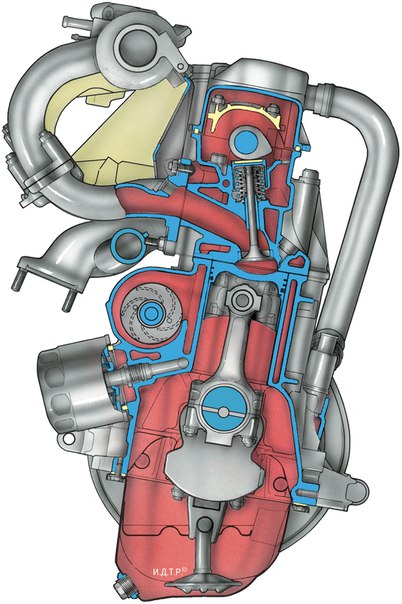

Устройство двигателя ВАЗ 2114

Как было сказано раннее, 2114 комплектовалась пятью разными силовыми агрегатами, которые отличались по мощности и клапанным механизмом. Три из них имели 8 клапанов, а остальные два – 16. Газораспределительный механизм имел ременчатый привод. До 2007 года двигатель комплектовался простым бортовым компьютером, который не регулировал работу движка от показаний датчиков. Поэтому автомобилисту приходилось регулировать процессы по старинке, вручную. С 2007 года был установлен ЭБУ, который получая данные с датчиков, сам проводил регулировку многих процессов.

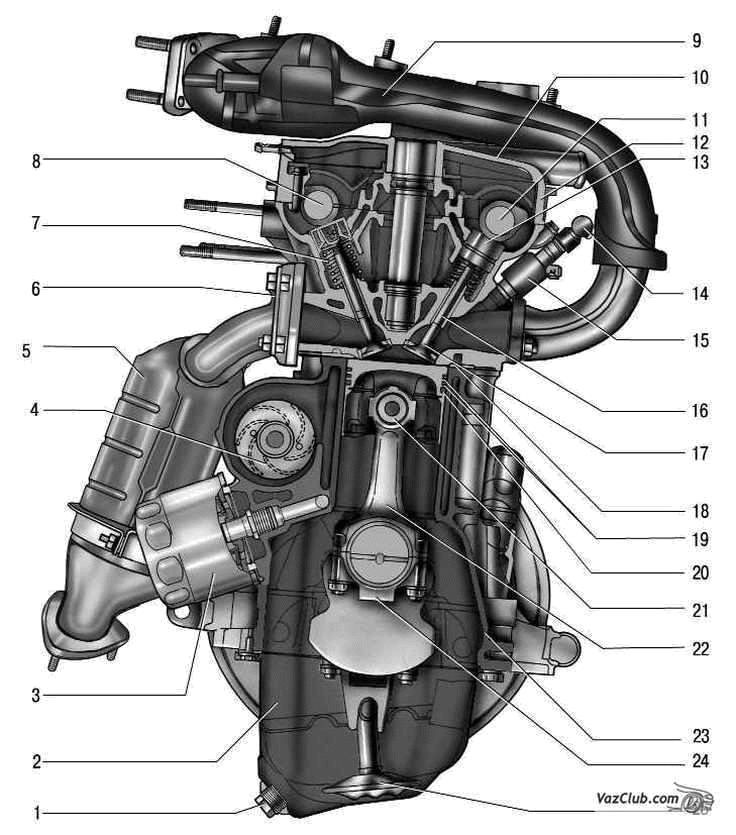

Конструктивные особенности двигателя.

Поскольку второе поколение имело, так называемый, электронный блок управление двигателем двухсторонний, то стоит рассмотреть, какая схема электрооборудования была установлена.

Схема электрооборудования автомобиля ВАЗ 2114.

Основные характеристики мотора

Все двигатели, которые устанавливались на транспортное средство, имели примерно одинаковые характеристики и конструктивные особенности. Так, мотор легко обслужить и отремонтировать своими руками. Рассмотрим, основные технические характеристики, которые имеет двигатель ВАЗ 2114:

ВАЗ 2111

Наименование Показатель
Объем 1,5 литр (1499 см куб)
Количество цилиндров 4
Количество клапанов 8
Топливо Бензин
Система впрыска Инжектор
Мощность 77 л. с.
Расход топлива 8,2 л/100 км
Диаметр цилиндра 82 мм

ВАЗ 21114

Наименование Показатель
Объем 1,6 литр (1596 см куб)
Количество цилиндров 4
Количество клапанов 8
Топливо Бензин
Система впрыска Инжектор
Мощность 81,6 л.с.
Расход топлива 7,6 л/100 км
Диаметр цилиндра 82 мм



ВАЗ 11183

Наименование Показатель
Марка 11183
Маркировка 1.6 8V
Тип Инжектор
Топливо Бензин
Клапанный механизм 8 клапанный
Количество цилиндров 4
Расход горючего 9,6 литров
Диаметр поршня 82 мм
Ресурс 200 – 250 тыс. км



ВАЗ 21124

Наименование Показатель
Объем 1,6 литр (1599 см куб)
Количество цилиндров 4
Количество клапанов 16
Топливо Бензин
Система впрыска Инжектор
Мощность 89,1 л.с.
Расход топлива 7,0 л/100 км
Диаметр цилиндра 82 мм



ВАЗ 21126

Наименование Показатель
Объем 1,6 литр (1597 см куб)
Количество цилиндров 4
Количество клапанов 16
Топливо Бензин
Система впрыска Инжектор
Мощность 97,9  л. с.
Расход топлива 7,2 л/100 км
Диаметр цилиндра 82 мм

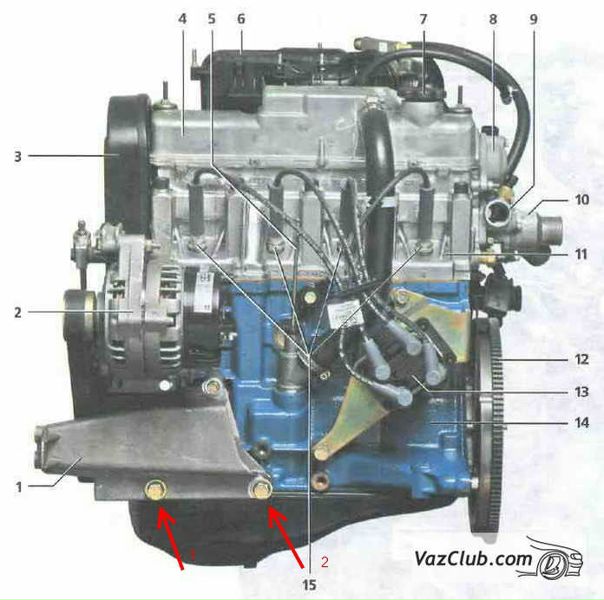

Двигатель ВАЗ 2114.

Все двигатели комплектовались механическими коробками передач на 5 ступеней. Объем двигателя колеблется от 1,5 до 1,6 литра. Большим объёмом силового агрегата данный автомобиль не комплектовался. Средняя мощность двигателя ВАЗ 2114 составляет 85 лошадиных сил.

Обслуживание мотора

Когда, рассмотрено устройство и основные технические характеристики, присущие двигателю ВАЗ 2114, необходимо рассмотреть обслуживание и дать ответы на вопросы, которые задают все чаще автомобилисты.

Техническое обслуживание

Если верить заводу, изготовителю, то двигатель ВАЗ 2114 необходимо обслуживать каждые 12-15 тыс. км пробега. Это зависит от того, какой маркировки мотор установлен на транспортном средстве. Схема проведения технического обслуживания для всех двигателей, которые установлены на «четырнадцатой» модели:

  1. На первом ТО проводится замена масла, масляного фильтра и воздушного фильтрующего элемента, а также проверка работоспособности всех систем.
  2. Второе ТО делается спустя 12 000 км пробега. В данном случае, необходимо сменить масло и фильтрующий элемент масла.
  3. Третье ТО – 25 000 км, замена не только масла, но и воздушного фильтра, а также проводится поточный ремонт неисправностей.
  4. Спустя 45 000 км необходимо заменить ремень и ролик газораспределительного механизма, чтобы не пришлось проводить капитальный ремонт двигателя ВАЗ 2114.

Последующее техническое обслуживание идёт согласно 2 и 3 ТО.

Частые вопросы и ответы на них

Процесс ремонта двигателя ВАЗ 2114.

Многие автолюбители на форумах задают одни и те же вопросы. Попробуем классифицировать все их, а также дать ответы согласно заводским нормам и рекомендациям.

Какое масло заливать в двигатель ВАЗ 2114?

Если опираться на данные завода изготовителя, то в двигатель ВАЗ 2114, в зависимости от типа льётся разное масло. Так, какое масло залить в ВАЗ 2114? Если брать для 8 клапанного двигателя, то в идеале подойдёт с маркировкой 10W-40. Если это 16 клапанный движок – 5W-30. В любом случае, масло для ВАЗ 2114 должно быть полусинтетическим.

Какая рабочая температура двигателя?

Опираясь на данные завода изготовителя, рабочая температура мотора для двигателей, устанавливаемых на модели 2113-2115, составляет 87-103 градуса Цельсия. После 105 градусов включается электровентилятор.

Где находится номер двигателя на ВАЗ 2114?

Номер двигателя достаточно просто найти. Располагается он со стороны коробки переключения передач, возле термостата. Номер мотора всегда имеет площадку на блоке цилиндров, которая располагается в видном месте.

Какой ресурс ДВС 2114?

Ресурс двигателя ваз 2114 составляет 150 тыс. км пробега для восьми клапанного силового агрегата и 180 000 км для -16 клапанного. Чтобы продлить ресурс необходимо знать какое масло лить в движок, а также вовремя его обслуживать. Хотя немаловажную роль играет манера вождения и бережная эксплуатация автомобиля.

Гнёт ли клапана на двигателях ВАЗ 2114?

Конечно, как и в любом другом двигателе, у ВАЗ 2114 клапанный механизм гнёт. Это зачастую случается от перегрева, когда возникает прогиб головки. Гнуть клапана может и при обрыве ремня ГРМ.

Что делать, если не развивает мощность мотор, и падают обороты?

В этом случае, стоит провести комплексную диагностику силовому агрегату. Дело может заключаться, как в неработоспособности одного из датчиков, так и в механике. Найти неисправность можно своими силами или при помощи профессионалов в автосервисе.

Неисправности двигателя и ремонт

Разобранный мотор ВАЗ 2114.

Схема неисправностей мотора 2114 и его модификаций достаточно типичная. Обычно, самыми распространёнными являются плавающие обороты, троение, поломка помпы, а также другие, с которые детально знакомы владельцы автомобиля. Где находятся, те или иные неисправности можно определить, проводя диагностические работы.

Спустя 150 000 км пробега движку понадобится переборка (капитальный ремонт). Каждый автолюбитель может отремонтировать свой мотор самостоятельно, но многие не рискуют и обращаются в автосервис.

Для ВАЗ 2114 ремонт проводится по аналогии с мотором 2108, поскольку они достаточно похожи. Для того, чтобы заменить ремень ГРМ придётся зафиксировать распределительные валы. В комплекс операций по замене входят смена ремня ГРМ, ролика или двух, а также регулировка клапанов.

Для замены водяного насоса придётся, как и для смены ремня ГРМ, зафиксировать распредвалы. Поскольку, ремень проходит и через помпу, а поэтому процесс достаточно непростой.

Тюнинг движка

Тюнинг версия двигателя ВАЗ 2114.

Тюнинг двигателя ВАЗ 2114 проводится типично для всей серии силовых агрегатов устанавливаемых на 2113-2115. Как известно, существует два варианта доработки мотора: механический и чип тюнинг. Схема доработки достаточно простая, сначала делается механика, а затем электроника. Но, многие автолюбители проводят только чип-тюнинг для снижения расхода, поскольку цена на горючее слишком высока.

Чип тюнинг ВАЗ 2114 проводится при помощи специального оборудования и направлен на увеличение мощности или снижения расхода потребляемого горючего. Такой вид работы стоит доверить профессионалам, поскольку только они имеют необходимые навыки и знания.

Что касается механической доработки, то здесь схема стандартная. В случае, полной доработки мотора, его необходимо полностью разобрать. Необходимо получить полный доступ к внутренней части силового агрегата. Далее, проводится процесс расточки-хонинговки и установки новых запасных частей с облегчённым весом.

Установленная турбина на двигатель ВАЗ 2114

После сборки рекомендуется установить тюнинг версию системы охлаждения и выпуска отработанных газов, так как сгорание будет происходить с выделением большего количества тепла, чем ранее. Масло в двигатель ВАЗ 2114 после тюнинга стандартное не подойдёт, поэтому рекомендуется, чтобы процесс доработки делали профессионалы.

Вывод

На ВАЗ 2114 устанавливались разные варианты двигателей, как восемь, так и шестнадцати клапанные. Все они имели разные технические характеристики и конструктивные особенности. Но, все модификации, достаточно ремонтопригодные и простые в обслуживании. Что касается тюнинга, то каждый автомобилист решает сам, как проводить ему доработку мотора и с какой целью.

6 главных проблем двигателя ВАЗ 1.6 — журнал За рулем

Почему заводская инструкция умалчивает, что этот мотор — единственный на рынке — требует обкатки? ЗР знает ответ.

1. История

Материалы по теме

Нынешняя модификация мотора 1.6 корнями восходит к двигателям, специально созданным для поперечного расположения на автомобилях семейства ВАЗ-2108. Изначально это был карбюраторный мотор рабочим объемом 1,3 л. В его доводке принимали участие специалисты фирмы Porsche. Двигатель имел конструкцию и характеристики, отвечавшие требованиям того времени. Впервые ВАЗ-2108 с новым мотором показали широкой публике на выставке «Автопром-84». Для отечественного автостроения это был огромный шаг вперед, хотя в общемировом масштабе тольяттинский мотор являлся технически устаревшим сразу после его появления. Зарубежные двигатели уже примеряли системы впрыска топлива, а карбюраторы некоторых модификаций напоминали пауков с кучей трубочек и приводов для коррекции топливоподачи на разных режимах.

Какие же конструктивные особенности повлияли на всю дальнейшую судьбу семейства двигателей ВАЗ для переднеприводных автомобилей? Поперечное расположение потребовало «короткого» блока цилиндров. Вначале работы велись над двигателем 1,3 л с диаметром цилиндров 76 мм. Было принято межцилиндровое расстояние, равное 89 мм. Когда при создании модификаций большего рабочего объема увеличили диаметр цилиндров до 82 мм, стало невозможным обеспечить протоки рубашки охлаждения между цилиндрами, что вызвало увеличение теплонапряженности двигателя и заставило искать новые способы охлаждения цилиндров. Дальнейшее повышение рабочего объема было получено путем увеличения рабочего хода до 75,6 мм. Так получили двигатель рабочим объемом 1596 см3.

Сегодня различные модификации вазовского двигателя 1.6 устанавливают на целый ряд автомобилей: Лада Гранта, Ларгус, Веста и Иксрей, а еще Datsun on-DO и mi-DO.

Сегодня различные модификации вазовского двигателя 1.6 устанавливают на целый ряд автомобилей: Лада Гранта, Ларгус, Веста и Иксрей, а еще Datsun on-DO и mi-DO.

2. Приобретенные недостатки

Коленвал у двигателя 1,6 вполне современен, он полнопротивовесный, то есть на продолжении каждой щеки вала имеется противовес (всего восемь штук). Импортные моторы часто располагают лишь четырьмя противовесами. Экономят.

Всюду видно «похудение». Тонкий стержень шатуна переходит в уменьшенную нижнюю головку. Поршень облегчен до предела. Оставлена зона расположения поршневых колец и два небольших «язычка», заменяющих прежнюю полноценную юбку.

Всюду видно «похудение». Тонкий стержень шатуна переходит в уменьшенную нижнюю головку. Поршень облегчен до предела. Оставлена зона расположения поршневых колец и два небольших «язычка», заменяющих прежнюю полноценную юбку.

Короткая юбка поршня — в духе современного автостроения, но такое решение не лучшим образом влияет на моторесурс. Мало того, что опорная поверхность поршня мала, так еще и перекладка (боковые колебания) возможны больше, чем со старыми, высокими поршнями.

Шатуны нынешней модификации двигателя стали заметно тоньше по сравнению со старыми, с индексом 2108. А еще появилась высокотехнологичная отламываемая крышка шатуна, но значительно уменьшилась ширина шатунного вкладыша. Да, массу шатуна таким образом удалось немного снизить. Но это однозначно повысило нагрузки на подшипник. При этом ширина шейки на валу осталась прежней . Вполне можно было бы ставить шатун с «широкой» нижней головкой.

Хорошо видно, насколько нижняя головка шатуна ýже шейки коленвала.

Хорошо видно, насколько нижняя головка шатуна ýже шейки коленвала.

3. Привод ГРМ

Вазовский двигатель последней генерации стал «невтыковым» (то есть при обрыве ремня ГРМ поршни не гнут клапаны), что, с одной стороны радует, а с другой навевает печаль. Почему-то больше ни один автопроизводитель в мире не печется о «невтыковой» конструкции. Выходит, что привод ГРМ у вазовцев настолько ненадежен, что производителю пришлось подстраховаться таким вот образом, предусмотрев выемки под клапаны на поршнях.

Материалы по теме

При этом за последние годы производитель почему-то уменьшил ширину ремня ГРМ. У «восьмерки» был ремень шириной ¾ дюйма — 19 мм, а сейчас стало 17 мм. То же самое касается и шестнадцатиклапанной версии двигателя. Был 1 дюйм (25,4 мм) в ширину, а теперь всего 22 мм. Зачем снизили несущую способность ремня? Ведь чем он шире, тем надежнее. Много ли резины сэкономили?

Мало того, что сам по себе ремень стал меньше в ширину, так он еще и работает в паре с не очень-то надежными узлами — роликами и насосом охлаждающей жидкости. Качество отечественных насосов — это головная боль всех владельцев вазовских переднеприводников, начиная с «восьмерки».

Впрочем, и наша культура обслуживания оставляет желать лучшего. Некоторые владельцы вазовской техники сами провоцируют неисправности: кто воду зальет в систему охлаждения, и замерзшая помпа порвет ремень ГРМ, а кто — антифриз поддельный, который погубит сальник и подшипник помпы. Известны случаи, когда такой антифриз в условиях высокотемпературной кавитации разрушал лопасти насоса. Еще одним слабым местом являются натяжной и обводной (паразитный) ролики привода ГРМ. При низком качестве подшипников или недостатке смазки возможен обрыв ремня ГРМ.

На рынке запчастей слишком много некачественных комплектующих для вазовских моторов. Один из самых проблемных узлов — насос охлаждающей жидкости. Его следует выбирать особенно тщательно.

На рынке запчастей слишком много некачественных комплектующих для вазовских моторов. Один из самых проблемных узлов — насос охлаждающей жидкости. Его следует выбирать особенно тщательно.

На надежность мотора еще влияет конструкция и материалы, из которых изготовлены элементы системы охлаждения. Ненадежный термостат может способствовать перегреву или переохлаждению мотора. Шланги низкого качества способны оставить двигатель без охлаждающей жидкости. А еще часто трескается расширительный бачок.

4. Особенности эксплуатации и обслуживания

Материалы по теме

Вазовский мотор имеет чугунный блок цилиндров. Чугун как конструкционный материал хорош тем, что допускает неоднократную расточку цилиндров под ремонтные размеры. Однако на большинстве моторов импортного производства в паре с чугунным блоком (да и с алюминиевым тоже), используют поддон картера в виде прочной отливки из алюминиевого сплава. Такая конструкция, изначально рассчитанная как одно целое при проектировании, значительно повышает жесткость всей нижней части двигателя. Это уменьшает деформации постелей коленвала и искажения формы цилиндров под действием нагрузок.

А вот на тольяттинский мотор, который работает в паре с вазовской механикой или АМТ (в основе которой все та же вазовская МКП), устанавливают «жестяной» поддон с мягкой прокладкой. Жесткость всей конструкции при этом значительно меньше. Это одна из причин, по которой вазовский двигатель до сих пор требует обкатки.

Конечно, в инструкции давно нет информации об этом. Сказано лишь, что на первых тысячах километров пробега желательно не перегружать двигатель. Однако статистика редакционных машин из Тольятти говорит о том, что расход масла уменьшается и стабилизируется на минимальном уровне после пробега порядка 10 000 км. Что-то в вазовском моторе прирабатывается. При этом у большинства иномарок расход масла в двигателе с самого начала эксплуатации мизерный.

Тольяттинские моторы, работающие в паре с вазовской коробкой передач, довольствуются поддонами, штампованными из тонкой листовой стали.

Тольяттинские моторы, работающие в паре с вазовской коробкой передач, довольствуются поддонами, штампованными из тонкой листовой стали.

А еще конструкция привода клапанов на восьмиклапанной версии двигателя (ВАЗ-11186) довольно часто требует регулировки. К примеру, у популярных Hyundai Solaris и Kia Rio в гамме тоже имеется двигатель без гидрокомпенсаторов, однако регламент обслуживания значительно реже требует регулировки зазоров. Более того, реальная потребность в этой работе, как правило, наступает при больших пробегах.

Шестнадцатиклапанные вазовские моторы снабжены гидрокомпенсаторами, к работе которых претензий нет.

5. Конкурентоспособен или нет?

Технические характеристики двигателя ВАЗ 1. 6
Модель двигателя111862112621127
Клапанный механизм8 клапанов16 клапанов
Диаметр цилиндра × ход поршня, мм82,0 × 75,6
Рабочий объем, см31596
Номинальная мощность, л.с.
при частоте вращения коленчатого вала двигателя, мин-1
87
5100
98
5600
106
5800
Максимальный крутящий момент, Н∙м
при частоте вращения коленчатого вала двигателя, мин-1
140
3800
145
4000
148
4200

Показатели отечественного мотора рабочим объемом 1,6 л весьма далеки от современных. Судите сами: большинство зарубежных двигателей рабочим объемом 1,6 л имеют мощность более 120 л. с. И это свидетельствует о том, что конструкция вазовского мотора устарела. Даже примененная на 106-сильной версии двигателя управляемая длина впускного трубопровода не заменит систем изменения фаз газораспределения.

А ведь на иномарках ее внедряют и на выпускной распределительный вал (в дополнение к впускному). Вообще, если вспомнить знаменитые хондовские моторы девяностых годов, то они за счет управления газораспределением и высоких оборотов выдавали порядка 160 л.с. и более при рабочем объеме 1.6 л. И это были безнаддувные двигатели для массовых машин.

Аналогичная линейка силовых агрегатов у партнера по альянсу — компании Renault. Имея схожие технические характеристики, французские моторы, тем не менее, более совершенны с конструктивной точки зрения. Да и по части надежности обыгрывают вазовские двигатели.

Аналогичная линейка силовых агрегатов у партнера по альянсу — компании Renault. Имея схожие технические характеристики, французские моторы, тем не менее, более совершенны с конструктивной точки зрения. Да и по части надежности обыгрывают вазовские двигатели.

6. Маркетинговый просчет

Материалы по теме

Автовладельцы негативно относятся к моторам, у которых мощность чуть за 100 л.с. Ведь такая мощность подразумевает более высокий налоговый коэффициент, а отдача от мотора при этом по-прежнему минимальная по современным меркам. Именно поэтому модификация 21127, на мой взгляд, особого смысла не имеет.

Семейство вазовских двигателей было вполне конкурентоспособным сорок лет назад, когда его создавали. Теперь двигатель морально устарел, так и не излечившись от некоторых болячек. Считаю, что ВАЗу нужно перейти на другую моторную базу. Выпускать лицензионные моторы или разрабатывать свой, но нужен новый двигатель внутреннего сгорания еще до того, как его заменит электромотор.

Высказывайте свои мнения в комментариях, ведь я только поделился своим личным опытом эксплуатации и ремонта.

Фото: «За рулем» и из архива автора

Устройство двигателя ВАЗ-2111 | Автолюбители

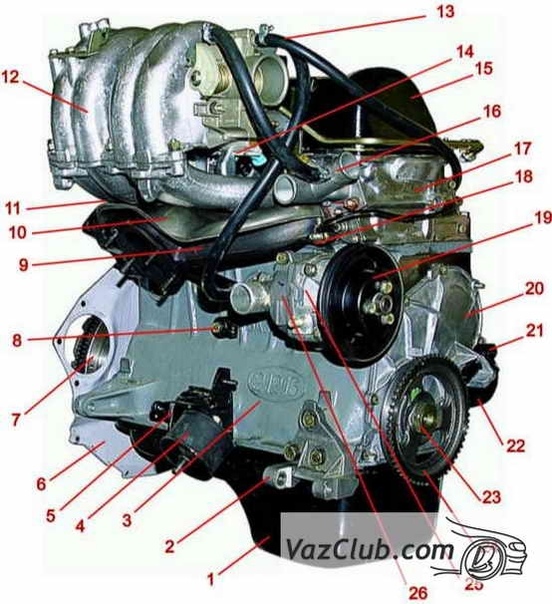

Двигатель ВАЗ-2111



1 — подводящая труба насоса охлаждающей жидкости;
2 – блок цилиндров;
3 – термостат;
4 – датчик температуры охлаждающей жидкости системы управления двигателя;
5 – выпускной патрубок;
6 – заглушка головки блока цилиндров;
7 – крышка головки блока цилиндров;
8 – регулятор давления топлива;
9 – крышка маслозаливной горловины;
10 – трос привода дроссельной заслонки;
11 – дроссельный узел;
12 – регулятор холостого хода;
13 – датчик положения дроссельной заслонки;
14 – ресивер;
15 – задняя крышка привода распределительного вала;

16 – передняя крышка привода распределительного вала;
17 – форсунка;
18 – пробка штуцера топливной рампы;
19 – топливная рампа;
20 – впускной коллектор;
21 – правый опорный кронштейн впускного коллектора;
22 – шкив привода генератора;
23 – масляный фильтр;
24 – датчик положения коленчатого вала;
25 – поддон картера;
26 – выпускной коллектор;
27 – шатун;
28 – коленчатый вал;
29 – левый опорный кронштейн выпускного коллектора;
30 – маховик.

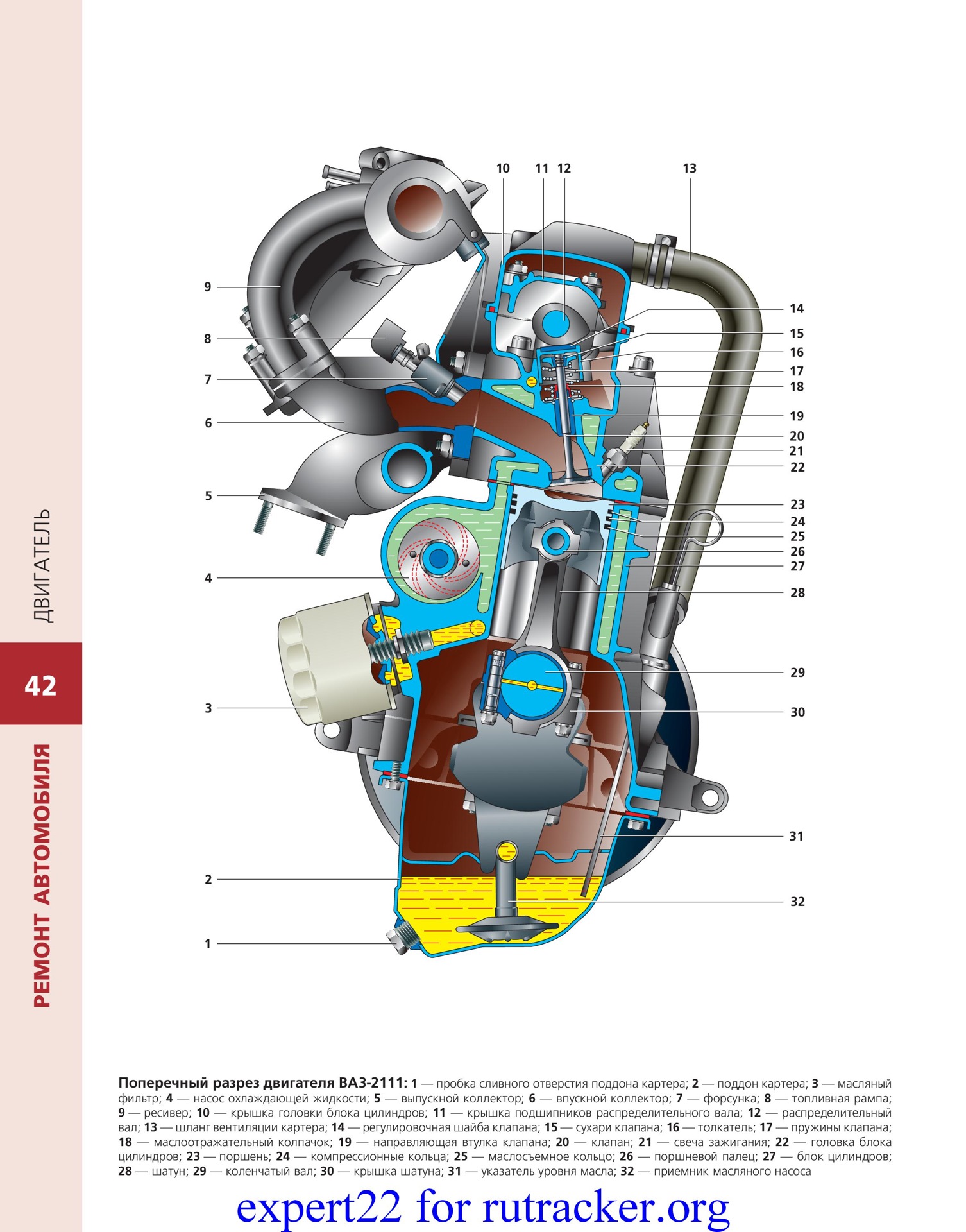

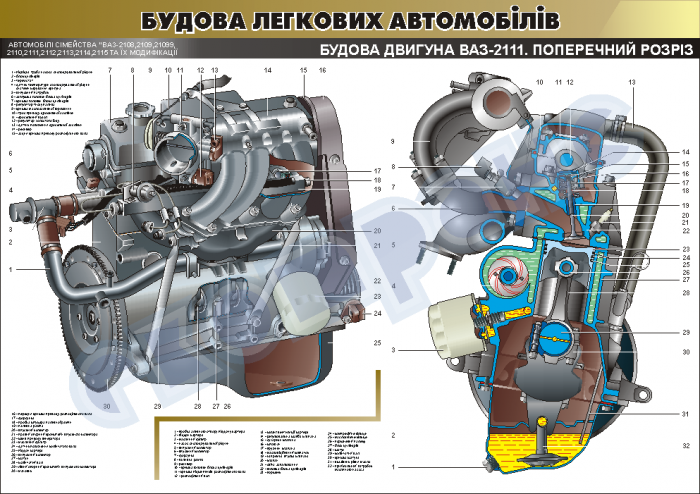

Поперечный разрез двигателя ВАЗ-2111





1 — пробка сливного отверстия поддона картера;
2 – поддон картера;
3 – масляный фильтр;
4 – насос охлаждающей жидкости;
5 – выпускной коллектор;
6 – впускной коллектор;
7 – форсунка;
8 – топливная рампа;
9 – ресивер;
10 – крышка головки блока цилиндров;
11 – крышка подшипников распределительного вала;
12 – распределительный вал;
13 – шланг вентиляции картера;
14 – регулировочная шайба клапана;
15 – сухари клапана;
16 – толкатель;

17 – пружины клапана;
18 – маслоотражательный колпачок;
19 – направляющая втулка клапана;
20 – клапан;
21 – свеча зажигания;
22 – головка блока цилиндров;
23 – поршень;
24 – компрессионные кольца;
25 – маслосъемное кольцо;
26 – поршневой палец;
27 – блок цилиндров;
28 – шатун; 29 – коленчатый вал;
30 – крышка шатуна;
31 – указатель уровня масла;
32 – приемник масляного насоса.

Бензиновый, четырехтактный, четырехцилиндровый, восьмиклапанный, рядный, с верхним расположением распределительного вала. Порядок работы цилиндров: 1–3–4–2, отсчет — от шкива коленчатого вала. Система питания — распределенный впрыск, управление двигателем —контроллер («Бош», «Январь» или «Джи-Эм»). Часть двигателей оснащается нейтрализатором отработавших газов.

Двигатель с коробкой передач и сцеплением образуют силовой агрегат — единый блок, закрепленный в моторном отсеке на трех эластичных резинометаллических опорах.

Справа по ходу автомобиля на двигателе расположены: приводы распределительного вала и насоса охлаждающей жидкости (зубчатым ремнем) и генератора (поликлиновым ремнем). Слева расположены: термостат, датчики температуры охлаждающей жидкости, стартер (на картере сцепления). Спереди: свечи и провода высокого напряжения, масляный щуп, шланг вентиляции картера, генератор (внизу справа), корпус воздушного фильтра (вверху слева). Сзади: ресивер, топливная рампа, форсунки, впускной и выпускной коллекторы, масляный фильтр.

Блок цилиндров отлит из чугуна и не отличается от блока 21083. Цилиндры выполнены непосредственно в блоке. Номинальный диаметр — 82 мм, при ремонте он может быть увеличен на 0,4 или 0,8 мм. Класс цилиндра маркируется латинскими буквами на нижней плоскости блока в соответствии с диаметром цилиндра в мм: А — 82,00–82,01, В — 82,01–82,02, С — 82,02–82,03, D — 82,03–82,04, Е — 82,04–82,05. Максимально допустимый износ цилиндра 0,15 мм на диаметр.

В нижней части блока цилиндров расположены 5 опор коренных подшипников коленчатого вала со съемными крышками, которые крепятся к блоку специальными болтами. Отверстия под подшипники обрабатываются в сборе с крышками, поэтому крышки невзаимозаменяемы и для отличия маркированы рисками на наружной поверхности. В средней опоре имеются гнезда для упорных полуколец, препятствующих осевому перемещению коленчатого вала. Спереди устанавливается сталеалюминиевое полукольцо (белого цвета), а сзади — металлокерамическое (желтое). При этом канавки на них должны быть обращены к коленчатому валу. Кольца поставляются номинального и увеличенного на 0,127 мм размеров. Если осевой зазор (люфт) коленчатого вала превышает 0,35 мм, то необходимо заменить одно или оба полукольца (номинальный зазор 0,06–0,26 мм).

Вкладыши коренных и шатунных подшипников коленчатого вала — тонкостенные сталеалюминиевые. Верхние коренные вкладыши (устанавливаемые в блоке цилиндров) 1,2,4 и 5 опор — с канавкой на внутренней поверхности. Нижние коренные вкладыши и верхний коренной вкладыш третьей опоры — без канавки, такие же, как и шатунные вкладыши. Ремонтные вкладыши выпускаются под шейки коленчатого вала, уменьшенны на 0,25, 0,5, 0,75 и 1,00 мм.

Коленчатый вал — из высокопрочного чугуна, имеет 5 коренных шеек и 4 шатунных. Вал снабжен восемью противовесами, отлитыми заодно с валом. Для подачи масла от коренных шеек к шатунным в нем просверлены каналы, закрытые запрессованными заглушками. Эти каналы служат также для очистки масла: под действием центробежной силы твердые частицы и смолы, прошедшие через фильтр, отбрасываются к заглушкам. Поэтому при любом демонтаже вала желательно, а при балансировке необходимо очищать каналы от скопившихся отложений. Заглушки повторно использовать нельзя — их заменяют новыми.

На переднем конце (носке) коленчатого вала на сегментной шпонке установлен зубчатый шкив привода распределительного вала. К нему крепится шкив привода генератора, одновременно служащий демпфером крутильных колебаний коленчатого вала (за счет упругого элемента между центральной и наружной частями шкива). На часть двигателей устанавливается чугунный шкив без демпфера.
К заднему концу коленчатого вала шестью болтами через общую шайбу крепится маховик. Он отлит из чугуна и имеет напрессованный стальной зубчатый венец, служащий для пуска двигателя стартером. Маховик устанавливают так, чтобы конусообразная лунка около его венца находилась напротив шатунной шейки 4-го цилиндра — это необходимо для определения ВМТ после сборки двигателя.

Шатуны — стальные, двутаврового сечения, обрабатываются вместе с крышками. Чтобы при сборке не перепутать крышки, на них, как и на шатунах, клеймится номер цилиндра (он должен находиться по одну сторону шатуна и крышки). В верхнюю головку шатуна запрессована сталебронзовая втулка. По ее диаметру шатуны подразделяются на три класса с шагом 0,004 мм. Номер класса клеймится на крышке шатуна. Также шатуны подразделяются на классы по массе, которая маркируется краской или буквой на крышке шатуна. Все шатуны двигателя должны быть одного класса по массе.

Поршневой палец — стальной, трубчатого сечения, плавающего типа (свободно вращается в бобышках поршня), от выпадения зафиксирован двумя стопорными пружинными кольцами, расположенными в проточках бобышек поршня. По наружному диаметру различают три класса пальцев (через 0,004 мм). Класс маркируется краской на торце пальца: 1 — синий (самый тонкий), 2 — зеленый, 3 — красный.

Поршень — из алюминиевого сплава. Юбка поршня имеет сложную форму: в продольном сечении она коническая, а в поперечном — овальная. В верхней части поршня проточены три канавки под поршневые кольца. Канавка маслосъемного кольца имеет сверления, выходящие в бобышки — отверстия под поршневой палец. Они служат для подвода масла, собранного кольцом со стенок цилиндра, к поршневому пальцу. Отверстие под поршневой палец смещено на 1 мм от диаметральной плоскости поршня, поэтому при установке поршня необходимо ориентироваться по выбитой на его днище стрелке: она должна быть направлена в сторону шкива коленчатого вала.
По наружному диаметру (измеряется в плоскости, перпендикулярной поршневому пальцу, на расстоянии 51,5 мм от днища поршня) поршни, как и цилиндры, подразделяются на 5 классов (маркировка на днище). Диаметр поршня, в мм (для номинального размера): А — 81,965–81,975, В — 81,975–81,985, С — 81,985–81,995, D — 81,995–82,005, Е — 82,005–82,015. В запасные части поставляются поршни классов А, С и Е (номинального и ремонтных размеров), что вполне достаточно для подбора поршня к цилиндру: расчетный зазор между ними — 0,025–0,045 мм, а максимально допустимый зазор при износе — 0,15 мм. При этом не рекомендуется устанавливать новый поршень в изношенный цилиндр без его расточки: проточка под верхнее поршневое кольцо в новом поршне может оказаться чуть выше, чем в старом, и кольцо тогда сломаеся о «ступеньку», образующуюся в верхней части цилиндра при его износе.

У поршней ремонтных размеров на днище выбивается треугольник (+0,4 мм) или квадрат (+0,8 мм).

По диаметру отверстия под поршневой палец поршни подразделяются на 3 класса: 1 — 21,978–21,982, 2 — 21,982–21,986, 3 — 21,986–21,990. Класс поршня также выбивается на его днище. Поршень и палец должны быть одного класса.

Для уменьшения дисбаланса кривошипно-шатунного механизма поршни одного двигателя подбирают по массе: разброс не должен превышать 5 г.

Поршневые кольца расположены в канавках поршня. Верхние два кольца — компрессионные. Они препятствуют прорыву газов в картер двигателя и способствуют отводу тепла от поршня к цилиндру. Нижнее кольцо — маслосъемное. Масло, собираемое со стенок цилиндра, подводится к отверстиям в бобышках поршня и служит для смазки поршневого пальца.

Головка цилиндров — из алюминиевого сплава, общая для всех четырех цилиндров. Она центрируется на блоке на двух втулках и крепится 10 винтами. Между блоком и головкой устанавливается «на сухую» безусадочная металлоармированная прокладка. Повторное ее использование не допускается. Если длина винтов превышает 135,5 мм, то их также следует заменить новыми. Порядок и момент затяжки винтов головки блока см. в «Приложениях», (см. Моменты затяжки резьбовых соединений).

В верхней части головки цилиндров расположены пять опор распределительного вала. Опоры выполнены разъемными, а отверстия в них обрабатываются в сборе с корпусами подшипников (передний и задний), поэтому заменять последние следует в сборе с головкой цилиндров. При сборке на поверхности головки цилиндров, сопрягающейся с корпусами подшипников, в зоне крайних опор распределительного вала наносят герметик типа КЛТ-75М. Порядок и момент затяжки гаек корпусов подшипников в «Приложениях» (см. Моменты затяжки резьбовых соединений).

Распределительный вал — литой, чугунный, пятиопорный. Индекс — 21083, часть двигателей может комплектоваться валами 2110 (что вкупе с ресивером с укороченными каналами позволяет поднять максимальную мощность до 58,3 кВт по DIN) или 2111 (со штифтом для датчика фазы, при этом контроллер обеспечивает фазированный впрыск топлива). Распределительный вал приводится во вращение зубчатым ремнем от коленчатого вала. Для правильной установки валов на приводных шестернях имеются метки (риски). Если метка на шкиве коленчатого вала совпадает с меткой на крышке масляного насоса (метка на маховике находится против среднего деления шкалы на крышке картера сцепления), то метка на шкиве распределительного вала должна совпадать с установочным выступом на задней крышке зубчатого ремня.

Седла и направляющие втулки клапанов запрессованы в головку цилиндров. Отверстия во втулках окончательно обрабатываются после запрессовки. На внутренней поверхности втулок нарезаны канавки для смазки: у втулок впускных клапанов — на всю длину, у выпускных — до половины длины отверстия. Сверху на втулки надеты маслоотражательные колпачки (сальники клапанов) из маслостойкой резины.
Клапаны — стальные (выпускной — с головкой из жаропрочной стали с наплавленной фаской). Они расположены в ряд, наклонно к плоскости, проходящей через оси цилиндров. Тарелка впускного клапана шире, чем выпускного. Зазор в приводе клапана регулируется подбором толщины специальной регулировочной шайбы, устанавливаемой в гнездо толкателя (маркировкой вниз). В запасные части поставляются шайбы толщиной от 3,00 до 4,50 мм с шагом 0,05 мм. Шайбы изготовлены из стали 20Х, для повышения износостойкости их поверхность нитроцементирована.

Толкатели — цилиндрические стаканчики, перемещающиеся в отверстиях головки цилиндров и опирающиеся на торцы стержней клапанов. Для повышения износостойкости поверхность, соприкасающаяся с клапаном, цементируется. При работе двигателя толкатели поворачиваются за счет смещения оси кулачка относительно оси толкателя на 1 мм. Клапан закрывается под действием двух пружин. Нижними концами они опираются на шайбу, а верхняя тарелка удерживается двумя сухарями. Сложенные сухари имеют форму усеченного конуса, а их внутренняя поверхность — три упорных буртика, входящие в проточки на стержне клапана.

Смазка двигателя — комбинированная: под давлением смазываются коренные и шатунные подшипники коленчатого вала, пары «опора — шейка распределительного вала»; разбрызгиванием масло подается на стенки цилиндров (далее к поршневым кольцам и пальцам), к паре «кулачок распределительного вала — толкатель» и стержням клапанов, остальные узлы смазываются самотеком.

Масляный насос — шестеренчатый, с внутренним зацеплением, с редукционным клапаном, смонтирован в корпусе на передней стенке блока цилиндров (со стороны носка коленчатого вала). Ведущая шестерня (меньшего диаметра) установлена на двух лысках носка вала. Предельный диаметр гнезда под ведомую (большую) шестерню при износе не должен превышать 75,10 мм, минимальная ширина сегмента на корпусе, разделяющего ведущую и ведомую шестерни, — 3,40 мм. Осевой зазор не должен превышать 0,12 мм для ведущей шестерни и 0,15 мм — для ведомой.

Маслоприемник крепится болтами к крышке второго коренного подшипника и корпусу насоса. Масляный фильтр — полнопоточный, неразборный, с перепускным и противодренажным клапанами.

Система вентиляции картера — закрытая, принудительная, с отсосом газов через маслоотделитель.

Похожие статьи

Cхема двигателя ВАЗ-2112 16 клапанов в картинках

16-ти клапанный двигатель ВАЗ-2112, в своё время являлся самым динамичным и приемистым мотором в линейке ВАЗ, что делало его одновременно самым популярным и сложным в ремонте и обслуживании. В этой статье мы подробно расскажем вам об устройстве этого двигателя, его преимуществах и недостатках.

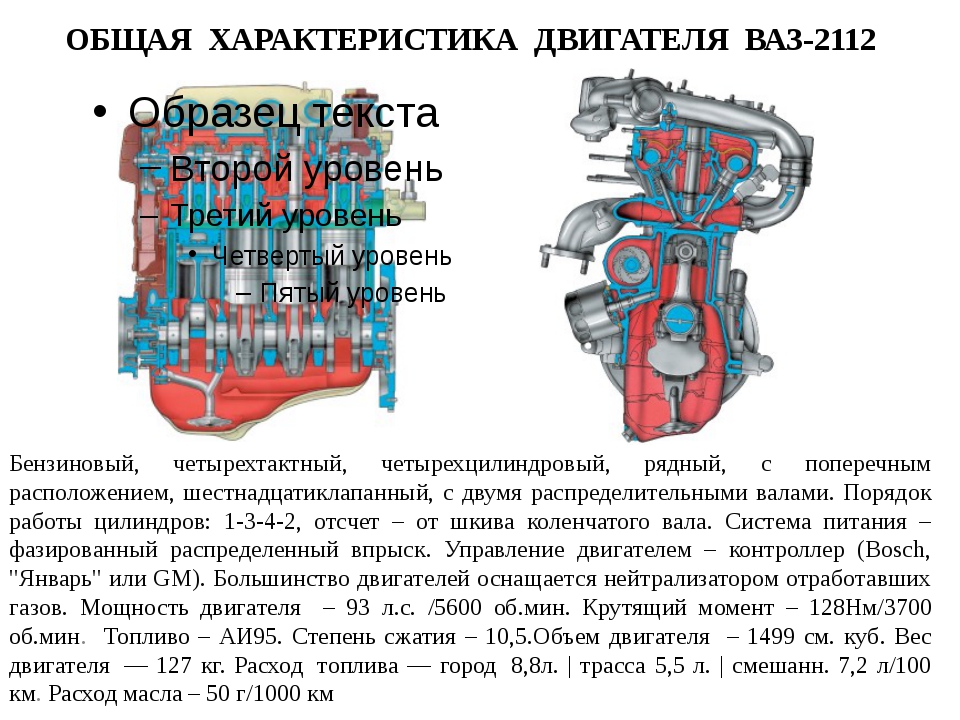

Схематическая зарисовка двигателя ВАЗ-2112

Подробная схема двигателя ВАЗ-2112.

1 – поддон картера двигателя. 2 – передний сальник коленвала. 3 – коленчатый вал. 4 – шкив коленчатого вала. 5 – масляный насос. 6 – шкив привода генератора. 7– зубчатый ремень ГРМ. 8 – передняя крышка привода механизма газораспределения. 9 – шкив насоса охлаждающей жидкости (помпа). 10 – натяжной ролик. 11 – зубчатый шкив распредвала. 12 – задняя крышка привода механизма газораспределения. 13 – сальник распределительного вала. 14 – выпускной распределительный вал. 15 – гидротолкатель. 16 – пружина клапана. 17 – направляющая втулка клапана. 18 – выпускной клапан. 19 – ресивер. 20 – крышка подшипников распределительного вала. 21 – направляющая труба. 22 – крышка головки блока цилиндров. 23 – пластиковая крышка. 24 – свеча зажигания. 25 – впускной распределительный вал. 26 – впускной клапан. 27 – головка блока цилиндров. 28 – соединительная муфта. 29 – топливная рампа. 30 – шланг вентиляции картера. 31 – форсунка. 32 – впускной коллектор. 33 – маховик. 34 – держатель заднего сальника коленчатого вала. 35 – задний сальник коленчатого вала. 36 – блок цилиндров. 37 – масляный щуп. 38 – поршень. 39 – шатун. 40 – крышка шатуна. 41 – крышка коренного подшипника коленчатого вала.

Устройство двигателя

16-ти клапанный 124 двигатель под капотом «двенашки»

  • Двигатель бензиновый шестнадцатиклапанный, рядный, четырёхтактный, состоящий из четырёх цилиндров. Порядок работы цилиндров: 1-3-4-2 – начиная от шкива коленвала. С системой питания – распределённым впрыском, управляемый через контроллер Bosch, «Январь» или GM.
  • Мотор закреплён в моторном отсеке при помощи четырёх эластичных опор, из которых передняя и задняя представляют собой штанги, фиксирующиеся от двигателя к кузову, а левая и правая идентичные ВАЗ-2110(11).
  • На двигателе с одной стороны расположены приводы распределительных и коленчатого вала, насоса охлаждающей жидкости ( о проверке помпы и о выборе помпы – прим.), генератора, а также ремня ГРМ (о его замене тут), с другой датчики: температуры охлаждающей жидкости, давления масла, стартер, термостат, спереди: рампа с форсунками, впускной коллектор, щуп масляный, датчик детонации, шланг вентиляции картера, датчик фаз. С обратной стороны: масляный фильтр, датчик положения коленвала, выпускной коллектор. Сверху: свечи зажигания, высоковольтные провода. Подробнее о всех датчиках написано здесь.
  • Чугунный блок цилиндров имеет идентичный индекс «21083» с двигателями от ВАЗ-2110(11), однако имеют разные винты под головки цилиндров М10х1,25 в отличие от М12х1,25, а также их наименьшую глубину входа.
  • У каждого двигателя, есть свой серийный номер.

Цилиндры

Так выглядит блок цилиндров на снятом двигателе.

Цилиндры двигателя расточены непосредственно в блоке. Начальный диаметр 82 мм и во время ремонта может быть увеличен на 0,4 или 0,8 мм. Класс цилиндра маркируется на нижней плоскости блока латинскими буквами.

Коленчатый вал

Этот элемент практически не выходит из строя.

Коленвал сделан из чугуна высокопрочной закалки, и снабжен пятью коренными, четырьмя шатунными шейками, а также восемью противовесами, отлитыми совместно с валом. Отличие этого коленвала от аналогов с ВАЗ-2112 обусловлено повышенной прочностью и износостойкостью, поэтому установка от младших моделей полностью исключена. К обратной стороне коленчатого вала при помощи шести самоконтрящихся болтов закреплён маховик.

Поршни

На этих поршнях как видно уже есть проточки под клапана. Их уже не загнёт.

Поршень в двигателе изготовлен из алюминиевого сплава, юбка поршня в продольном сечении – коническая, в поперечном – овальная. Отличительная особенность поршней для ВАЗ-2112, они имеют четыре углубления под клапаны, во избежание их загиба и последующей замены клапанов, тогда как на младших моделях они плоские. Для одного двигателя поршни следует подбирать по массе, не допуская разницу более чем в 5 грамм, для уменьшения дисбаланса КШМ (кривошипно-шатунного механизма – прим.). На поршне вмонтировано три кольца: верхние – компрессионные, препятствующие прорыву газов в картер двигателя, также они способствуют отводу тепла от поршня к цилиндру. Нижнее кольцо – маслосъёмное (о его замене тут).

Шатуны

Как правило их меняют вместе с поршнями.

Шатуны – стальные, подразделяются на классы по массе – они маркируются краской или буквой на крышке. На крышках, как и на шатунах, клеймится номер цилиндра (он должен находиться по одну сторону шатуна и крышки).

Поршневые пальцы

Так выглядит поршневой палец.

Поршневой палец – стальной, трубчатого сечения. От выпадения он зафиксирован двумя стопорными пружинными кольцами, которые располагаются в проточках бобышек поршня. По диаметру их можно разделить на три различных класса: 1 – 21,978-21,982; 2 – 21,982-21,986; 3 – 21,986-21,990. Класс поршня также выбивается на его днище. Поршень и палец должны быть одного класса.

ГБЦ

Вид ГБЦ на демонтированном двигателе.

Головка блока цилиндров – сделана из алюминиевого сплава, общая для всех четырех цилиндров, центрируется на блоке двумя втулками и крепится десятью винтами. На верхней части ГБЦ находятся опоры распредвалов, по пять с каждой из сторон.

Распределительные валы

Распределительные валы и их шкивы

Распределительные валы – литые, чугунные, пятиопорные, у каждого по восемь кулачков. Распределительные валы приводятся во вращение зубчатым ремнем от коленчатого вала. В связи с повышенными нагрузками на ремень ГРМ его ширина в двигателе ВАЗ-2112, по сравнению с аналогами 2110(11) увеличена с 19,0 до 25,4 мм (соответственно, увеличена ширина зубчатых шкивов и роликов). Поэтому изменился и момент натяжения ремня ГРМ. Под шкивом впускного распределительного вала находится опорный ролик, под выпускным – натяжной.

Клапаны

Этим клапанам не страшны загибы, если на поршнях есть проточки.

Клапаны сделаны из стали, при этом выпускной из жаропрочной с направленной фаской, и площадь впускного, больше чем выпускного. Если сравнивать по размерам, то они меньше чем у аналогов «десятой» модели. Расположены они в два ряда V-образным способом. Они приводятся в действие от кулачков при помощи гидротолкателей, которые в свою очередь очень чувствительны к чистоте масла и его качеству. И при наличии механических примесей возможен преждевременный выход из строя этих элементов, что будет сопровождаться повышенным шумом при работе гидротолкателей. О том, как заменить эти элементы подробно на писано в этой статье.

Система смазки

Смазка двигателя ваз-2112 – производится комбинированным способом. При помощи давления смазываются коренные и шатунные подшипники, распредвал и гидротолкатели. Путём разбрызгивания масло подается на стенки цилиндров от них к поршневым кольцам и пальцам, на дне поршней, к паре «кулачок распределительного вала – толкатель» и стержням клапанов. Остальные узлы смазываются самотеком.

Более подробно в материале: схема системы смазки 16-ти клапанного двигателя ВАЗ-2112.

Масляный насос

Новый масляный насос.

Масляный насос – оборудован шестернями внутреннего зацепления и редукционным клапаном – установленным на передней стенке блока цилиндров. К крышке второго коренного подшипника и корпусу насоса болтами крепится маслоприемник. Масляный фильтр – представляет из себя полнопоточный, неразборный фильтр. Сама система вентиляции картера – закрытая, принудительная, отсосом газов через маслоотделитель, расположенным в крышке головки цилиндров.

Двигатель ВАЗ 2114: устройство, ремонт, тюнинг

Двигатель ВАЗ 2114, инжектор - это серия моторов, которые устанавливаются на транспортное средство Лада 2114. Как и многие модели Лада, модель 2114 за все годы выпуска получила несколько вариантов исполнения силового агрегата. Так, технические характеристики каждого из них были разными. Рассмотрим, устройство двигателя 2114, а также вопросы обслуживания, тюнинга и ремонта.

Технические характеристики

Автомобиль ВАЗ 2114

Технические характеристики двигателя ВАЗ 2114 достаточно типичные для серии автомобилей 2113-2115.К тому же силовой агрегат разработан на базе «восьмёрочного» движка, который заявил себя, как надёжный и простой в ремонте. Выпускался автомобиль с 2001 по 2013 год. За этот период транспортное средство получило ценных бумаг пять полноценных силовых агрегатов.

Устройство двигателя ВАЗ 2114

Как было сказано раннее, 2114 комплектовалась пятью разными силовыми агрегатами, которые отличались по мощности и клапанным механизмом. Три из них имели 8 клапанов, а остальные два - 16.Газораспределительный механизм имел ременчатый привод. До 2007 года двигатель комплектовался основным бортовым компьютером, который не регулировал работу движка от показаний датчиков. Поэтому автомобилисту приходилось регулировать процессы по старинке, вручную. С 2007 года был установлен ЭБУ, который получая данные с датчиков, сам проводил регулировку многих процессов.

Конструктивные особенности двигателя.

Второе поколение имело, так называемый, электронный блок управление двигателем двухсторонний стоит рассмотреть, какая электрооборудование была установлена.

Схема электрооборудования автомобиля ВАЗ 2114.

Основные характеристики мотора

Все двигатели, которые устанавливаются на транспортное средство, имеют одинаковые характеристики и конструктивные особенности. Так, мотор легко обслужить и отремонтировать своими руками. Рассмотрим, основные технические характеристики, которые имеют двигатель ВАЗ 2114:

ВАЗ 2111

Наименование Показатель
Объем 1,5 литр (1499 см куб)
Количество цилиндров 4
Количество клапанов 8
Топливо Бензин
Система впрыска Инжектор
Мощность 77 л. с.
Расход топлива 8,2 л / 100 км
Диаметр цилиндра 82 мм

ВАЗ 21114

Наименование Показатель
Объем 1,6 литр (1596 см куб)
Количество цилиндров 4
Количество клапанов 8
Топливо Бензин
Система впрыска Инжектор
Мощность 81,6 л.с.
Расход топлива 7,6 л / 100 км
Диаметр цилиндра 82 мм

ВАЗ 11183

Наименование Показатель
Марка 11183
Маркировка 1,6 8 В
Тип Инжектор
Топливо Бензин
Клапанный механизм 8 клапанный
Количество цилиндров 4
Расход горючего 9,6 литров
Диаметр поршня 82 мм
Ресурс 200 - 250 тыс. Руб.км

ВАЗ 21124

Наименование Показатель
Объем 1,6 литр (1599 см куб)
Количество цилиндров 4
Количество клапанов 16
Топливо Бензин
Система впрыска Инжектор
Мощность 89,1 л.с.
Расход топлива 7,0 л / 100 км
Диаметр цилиндра 82 мм

ВАЗ 21126

Наименование Показатель
Объем 1,6 литр (1597 см куб)
Количество цилиндров 4
Количество клапанов 16
Топливо Бензин
Система впрыска Инжектор
Мощность 97,9 л. с.
Расход топлива 7,2 л / 100 км
Диаметр цилиндра 82 мм

Двигатель ВАЗ 2114.

Все двигатели комплектовались механическими коробками передач на 5 ступеней. Объем двигателя колеблется от 1,5 до 1,6 литра. Большим объёмом силового агрегата данный автомобиль не комплектовался. Средняя мощность двигателя ВАЗ 2114 составляет 85 лошадиных сил.

Обслуживание мотора

Когда, рассмотрено устройство и основные технические характеристики, присущие двигателю ВАЗ 2114, необходимо рассмотреть обслуживание и дать ответы на вопросы, которые задают все чаще автомобилисты.

Техническое обслуживание

Если верить заводу, изготовителю, то двигатель ВАЗ 2114 необходимо обслуживать каждые 12-15 тыс. км пробега. Это зависит от того, какой маркировки мотор установлен на транспортном средстве. Схема проведения технического обслуживания для всех двигателей, которые установлены на «четырнадцатой» модели:

  1. На первом ТО проводится замена масла, масляного фильтра и воздушного фильтрующего элемента, а также проверка работоспособности всех систем.
  2. Второе ТО делается спустя 12 000 км пробега. В данном случае необходимо сменить масло и фильтрующий элемент масла.
  3. Третье ТО - 25 000 км, замена не только масла, но и воздушного фильтра, а также проводится поточный ремонт неисправностей.
  4. Спустя 45 000 км необходимо заменить ремень и ролик газораспределительного механизма, чтобы не пришлось проводить капитальный ремонт двигателя ВАЗ 2114.

Последующее техническое обслуживание идёт согласно 2 и 3 ТО.

Частые вопросы и ответы на них

Процесс ремонта двигателя ВАЗ 2114.

Многие автолюбители на форумах задают одни и те же вопросы. Попробуем классифицировать все их, а также дать ответы согласно заводским нормам и рекомендациям.

Какое масло заливать в двигатель ВАЗ 2114?

Если опираться на данные завода изготовителя, то в двигатель ВАЗ 2114, в зависимости от типа льётся разное масло. Так, какое масло залить в ВАЗ 2114? Если брать для 8 клапанного двигателя, то в идеале подойдёт с маркировкой 10W-40. Если это 16 клапанный движок - 5W-30. В любом случае, масло для ВАЗ 2114 должно быть полусинтетическим.

Какая рабочая температура двигателя?

Опираясь на данные завода изготовителя, рабочая температура мотора для двигателей, устанавливаемых на модели 2113-2115, составляет 87-103 градуса Цельсия. После 105 градусов включается электровентилятор.

Где находится номер двигателя на ВАЗ 2114?

Номер двигателя достаточно просто найти. Располагается он со стороны коробки переключения передач, возле термостата.Номер мотора всегда имеет площадку на блоке цилиндров, которая предоставляется в видном месте.

Какой ресурс ДВС 2114?

Ресурс двигателя ваз 2114 составляет 150 тыс. Руб. км пробега для восьми клапанного силового агрегата и 180 000 км для -16 клапанного. Чтобы продлить ресурс необходимо знать какое масло лить в движок, а также вовремя его обслуживать. Хотя немаловажную роль играет манера вождения и бережная эксплуатация автомобиля.

Гнёт ли клапана на двигателях ВАЗ 2114?

Конечно, как и в любом другом двигателе, у ВАЗ 2114 клапанный механизм гнёт.Это часто случается от перегрева, когда возникает прогиб головки. Гнуть клапана может и при обрыве ремня ГРМ.

Что делать, если не развивает мощность мотор, и падают обороты?

В этом случае стоит провести комплексную диагностику силовому агрегату. Дело может заключаться, как в неработоспособности одного из датчиков, так и в механике. Найти неисправность можно своими силами или при помощи профессионалов в автосервисе.

Неисправности двигателя и ремонт

Разобранный мотор ВАЗ 2114.

Схема неисправностей мотора 2114 и его модификаций достаточно типичная. Обычно самыми распространенными являются плавающие обороты, троение, поломка помпы, а также другие, с которыми детально знакомы владельцы автомобиля. Где находятся, те или другие неисправности можно определить, проводя диагностические работы.

Спустя 150 000 км пробега движку понадобится переборка (капитальный ремонт). Каждый автолюбитель может отремонтировать свой мотор самостоятельно, но многие не рискуют и обращаются в автосервис.

Для ВАЗ 2114 ремонт проводится по аналогии с мотором 2108, поскольку они достаточно похожи. Для того, чтобы заменить ремень ГРМ придётся зафиксировать распределительные валы. В комплекс операций по замене входят смена ремня ГРМ, ролика или двух, а также регулировка клапанов.

Для замены водяного насоса придётся, как и для смены ремня ГРМ, зафиксировать распредвалы. Промежуточный ремень проходит и через помпу, а поэтому процесс достаточно непростой.

Тюнинг движка

Тюнинг версия двигателя ВАЗ 2114.

Тюнинг двигателя ВАЗ 2114 проводится типично для всей серии силовых агрегатов установленных на 2113-2115. Как известно, существует два варианта доработки мотора: механический и чип тюнинг. Схема доработки достаточно простая, сначала делается механика, а затем электроника. Но, многие автолюбители используют только чип-тюнинг для снижения расхода, благодаря цене на горючее слишком высока.

Чип тюнинг ВАЗ 2114 проводится при помощи специального оборудования и направлен на увеличение мощности или снижения расхода потребляемого горючего.Такой вид работы стоит доверить профессионалам, поскольку только они имеют необходимые навыки и знания.

Что касается механической доработки, то схема здесь стандартная. В случае, полной доработки мотора, его необходимо полностью разобрать. Необходимо получить полный доступ к внутренней части силового агрегата. Далее проводится процесс расточки-хонинговки и установки новых запасных частей с облегчённым весом.

Установленная турбина на двигатель ВАЗ 2114

После сборки рекомендуется установить тюнинг версию системы охлаждения и выпуска отработанных газов, так как сгорание будет происходить с выделением большего количества тепла, чем ранее.Масло в двигатель ВАЗ 2114 после тюнинга стандартное не подойдёт, поэтому рекомендуется, чтобы процесс доработки делали профессионалы.

Вывод

На ВАЗ 2114 установились разные варианты двигателей, как восемь, так и шестнадцати клапанные. Все они имели разные технические характеристики и конструктивные особенности. Но, все модификации, достаточно ремонтопригодные и простые в обслуживании. Что касается тюнинга, то каждый автомобилист решает сам, как проводить ему доработку мотора и с какой целью.

Двигатель ВАЗ 2106 и его модернизация

Двигатель ВАЗ 2106 монтируется на легковых авто производства Волжского автомобильного завода, деятельность которого начала вестись в 1976 году. Мотор Ваз 2106 - это четырехтактный силовой агрегат, схема - карбюраторная, устройство - рядное.

Особенности конструкции

Охлаждение мотора производится в замкнутом контуре при помощи циркуляции охлаждающей жидкости. Принцип работы охлаждающей системы— принудительный.

Схема работы смазочной системы комбинированная - разбрызгивание плюс подача моторного масла под давлением.

Порядок работы цилиндров следующий: 1—3—4—2.

Устройство ДВС выполняет капитальный ремонт двигателя ВАЗ 2106 и дополнительный тюнинг двигателя ВАЗ 2106.

Замена двигателя ВАЗ 2106 произведена после ознакомления с новыми ценами на данный вид мотора. Перед тем как приступать к замене движка, нужно узнать, сколько весит двигатель ВАЗ 2106.

Силовой агрегат шестой модели устанавливается на автомобили ВАЗ 21074, «НИВА», ВАЗ 2106.Транспортные средства марки УАЗ не комплектуются данными моторами.

Шестой движок - описание технических характеристик

Основные технические характеристики мотора:

  1. Блок 2106 цилиндров изготовлен из чугуна.
  2. Питание производится по карбюраторной схеме.
  3. Тип мотора - бензиновый, рядный.
  4. Число цилиндров в блоке равно 4.
  5. Каждый цилиндр диаметром 79 мм оборудован двумя клапанами.
  6. Величина хода поршня равна 80 мм.
  7. Степень сжатия движка равна 8,5 атмосфер.
  8. Мощность двигателя ВАЗ 2106 - 75 лс.
  9. Обороты равны 5400 об / мин.
  10. Величина крутящего момента 116 Нм.
  11. Рекомендуемое топливо - АИ 92.
  12. Вес двигателя ВАЗ 2106 в сборе равен 121 кг.
  13. Замена масла в двигателе ВАЗ 2106 - необходимое количество 3,5 литров.
  14. Виды рекомендованных марок моторного масла: 10w-40,5w-40, 15w-40, 5w-30.
  15. Тюнинг ВАЗ 2106 - лошадиный равенство 200.

Каждая инженерная доработка привела к значительному улучшению конструкции, о чем свидетельствует представленная характеристика двигателя ВАЗ 2106.

Что удалось максимально улучшить

Усовершенствованная характеристика ВАЗ 2106:

  • Использование нового блока цилиндров улучшенной конструкции с измененным диаметром.
  • Двигатель ВАЗ 2106 обладает увеличенной мощностью благодаря увеличению общего объема силового агрегата и улучшенных характеристик цилиндров.
  • Использование новых прокладок в связи с изменением диаметров цилиндров.
  • Оснащение поршней 79 мм, позаимствованными у одиннадцатой модели.
  • Обеспечение лунности цилиндрических поршней в моторе и использовании стальных пластин поршнях.

Специальные терморегулирующие стали пластины, устанавливаемые в поршнях, изготовлены из высокого качества.

Техническое обслуживание силового агрегата 2106

Для определения проблем в работе автомобиля необходимо регулярное регулярное диагностирование всей машины. При помощи мастера устанавливаются нормативы функционирования всех механизмов систем.

Ремонтные работы подразделяются по категориям сложности в зависимости от дефектов систем и изношенности узлов и деталей движка.В процессе детальной диагностики систем работают исследования под силовыми нагрузками.

Успешный ремонт двигателя ВАЗ 2106 своими руками приобладании определенным опытом и навыками. В помощь мастерам выпущена специальная книга-руководство, приобрести которую можно в торговой сети в магазинах, которые торгуются автомобильными запасными частями.

ВАЗ 2106 ремонт, сборка и разборка производятся при наличии опыта работы, также необходим полный набор инструментов и необходимых запчастей.

Наиболее часто встречающиеся поломки шестого мотора

Автовладельцы чаще всего сталкиваются с такими дефектами в работе двигателя:

  1. Увеличивается внутренний диаметр цилиндрана 0,15 мм после прохождения более 5 тыс. км. Данный дефект образует, если не произведена своевременная замена моторной смазки.
  2. Изнашивается распределительный вал.
  3. Шумовые эффекты в виде постукиваний в двигателе. Данный дефект устраняет при помощи регулировки клапанов, замены топлива на более высокооктановое горючее.Если эти мероприятия не помогли, необходимо обратиться в ближайшее время к началу диагностики и ремонта поршней и подшипников шатуна.
  4. Падает давление масла. При этом заставка не поступает к трущимся поверхностям, вызывающая возрастающая сила трения, ускоренный износ рабочих деталей, устройство приходит в негодность.
  5. Скрипы свидетельствуют о поломках в натяжителе цепи газораспределительного механизма, успокоителе или в подшипнике помпы.
  6. Если двигатель глохнет на ходу, необходимо заняться системой зажигания либо питания.
  7. Выключение мотора при холостых оборотах происходит при сбое в регулировках оборотов холостого хода или воздушной заслонки.
  8. Троение движка, при данном дефекте необходимо отрегулировать заменить прогоревшие клапаны, прокладку ГБЦ. Причиной троения также может стать горючее, обладающее низким октановым числом.

Почему греется двигатель

Наиболее частым дефектом двигателя 2106 является его перегрев.Рабочая температура двигателя находится перед отметкой + 96 ° С.

Причины того, что мотор начал сильно греться, являются неисправностями следующих систем и узлов:

  • термостат, возникновение воздушной пробки;
  • радиатора, его засорение;
  • низкое качество жидкости, применяемойдля охлаждения;
  • вентилятор вышел из строя.

При выявлении перегрева двигателя нужно срочно произвести устранение неисправности и причины. Если движок начал нагреваться по причине поломки термостата, данное устройство необходимо заменить на новый экземпляр .

При дефектах в радиаторе необходимо дать время для того, чтобы охлаждающая жидкость полностью остыла и только после этого начать диагностику, слив антифриза и устранение поломки.

Как форсировать двигатель ВАЗ

Чтобы усилить мощность мотора применяемые технологии.Форсирование двигателя ВАЗ 2106 производит при помощи тюнинга.

Самый эффективный способ - это установка турбо на ВАЗ 2106 и отвод продуктов сгорания через прямоточную систему.

Ваз 2106 турбо конкурирует на дорогах со многими именитыми брендами.

Турбина, турбонаддув устанавливает улучшенную шестерку с целью ее модернизации. При этом ее мощность сильное. Установка специальных деталей внутрь силового агрегата не дает такого эффекта, как турбина.

Ваз 2106 турбо используют любители высоких скоростей. Замененный тюнинговый автомобиль имеет дополнительное оборудование, требующее дополнительных затрат по уходу и контролю за работой всех систем, по периодическому техосмотру. Стоимость установки доходит до половины цены машины.

ОСОБЕННОСТИ КОНСТРУКЦИИ

Двигатель ВАЗ-21067 - четырехцилиндровый, восьмиклапанный, бензиновый инжекторный с распределенным впрыском топлива, с рядным вертикальным расположением цилиндров, верхним расположением распределительного вала.Он создан на базе двигателя ВАЗ-2106, поэтому блок цилиндров, коленчатый вал, шатунно-поршневая группа, привод газораспределительного механизма этих двигателей одинаковы по конструкции и размерам. Головка блока цилиндров (21214-1003015) заимствована от двигателя ВАЗ-2104. Приемы обслуживания и ремонта двигателя и его систем те же, что и для двигателя ВАЗ-2104.

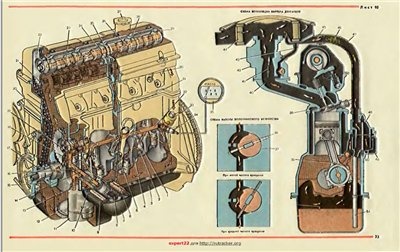

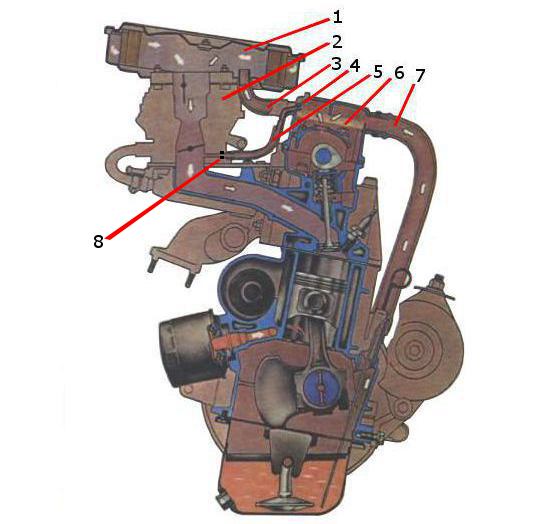

Особенности конструкции на примере двигателя ВАЗ-2106.

Нумерация цилиндров всех двигателей ведется от шкива коленчатого вала.С левой головки стороны блока цилиндров около нижней ее плоскости отлиты номера цилиндров и порядок их работы (1–3–4–2).

Цилиндры двигателя объединены вместе с верхней частью картера в единую чугунную отливку - блок 19 (см. Рис. 4.1) цилиндров. В нижней части блока цилиндров на пяти опорах коленчатый вал 1, отлитый из чугуна. В качестве подшипников опор коленчатого вала и подшипников шатунных шеек применены тонкостенные биметаллические сталеалюминиевые вкладыши. Передний и задний концы коленчатого вала уплотнены самоподжимными резиновыми сальниками 7 и 21.

В каждом цилиндре двигателя имеется по одному впускному 17 и выпускному 18 клапану. Выпускные клапаны сварены из двух частей: стержня из хромоникелемолибденовой стали, тарелки из хромомарганцевоникелевой стали с наплавкой рабочей фаски специальным жаростойким сплавом. Впускные клапаны изготовлены из хромоникелемолибденовой стали. Стержни всех клапанов азотированы, а торцы стержней закалены токами высокой частоты. Клапаны перемещаются в направляющих втулках под действием кулачков распределительного вала через стальные рычаги 31, опирающиеся одним плечом на сферические головки регулировочных болтов 34, другие - на торцы стержней клапанов.Регулировочные болты ввернуты во втулки 36 и застопорены гайками 35.

Поршни 28 отлиты из алюминиевого сплава и покрыты слоем олова для улучшения прирабатываемости. Юбки поршней сложной геометрической формы: по высоте - конические, с большим основанием внизу юбки, в поперечном сечении - овальные, с большей осью, расположенной перпендикулярно оси поршневого пальца. Оси отверстий под поршневые пальцы смещены от оси симметрии поршней на 2 мм в правую сторону двигателя. В канавках поршней установлено по два чугунных литых компрессионных кольца и одному, также чугунному, маслосъемному.С коваными стальными шатунами 26 поршни соединены с помощью стальных цементированных поршневых пальцев 27 трубчатого сечения. Поршневые пальцы запрессованы в верхнюю бобышку шатуна с натягом и свободно вращаются в бобышках поршней.

Распределительный вал 16 чугунный, литой, с закаленными трущимися поверхностями кулачков, установлен в съемном алюминиевом корпусе 15, закрепленный на верхней поверхности головки 12 блока, отлитой из алюминиевого сплава цилиндров. Он вращается от коленчатого вала двухрядной роликовой цепью 11.Этой же цепью во вращение вал 38 привода вспомогательных механизмов (масляного насоса и распределителя зажигания). Натягивают цепь пружинным натяжителем через башмак с накладкой. Колебания цепи гасятся успокоителем.

Головка блока цилиндров прикреплена к блоку одиннадцатью болтами. Между головкой и блоком установлена ​​прокладка, изготовленная из асбестового материала на металлическом каркасе, пропитанная графитом (как вариант может быть установлена ​​прокладка из специального безусадочного материала).Сверху головка блока закрыта стальной штампованной крышкой 14, под которой установлена ​​уплотнительная прокладка из резинопробковой смеси.

К нижней части блока цилиндров через резинопробковую прокладку прикреплен масляный картер 22, закрывающий полость блока снизу и выполняющий функцию резервуара для масла.

Система смазки комбинированная: под давлением и разбрызгиванием. Коренные и шатунные подшипники, опоры привода распределительного вала и вал привода вспомогательных агрегатов, кулачки распределительного вала и втулки шестерни привода масляного насоса под давлением.Маслом, вытекающим из зазоров и разбрызгиваемым движущимися деталями, смазываются стенки цилиндров, поршни с поршневыми кольцами, поршневые пальцы, цепь привода газораспределительного механизма, опоры рычагов клапанов, стержнианов и их направляющие втулки. Система из масляного картера 22, шестеренчатого насоса 41 со встроенным редукционным клапаном и маслоприемником 42, снабженным сетчатым фильтром грубой очистки масла, полнопоточного фильтра 40 тонкой очистки масла с перепускным и противодренажным клапанами, датчиком сигнальной лампы аварийного падения давления масла и масляных каналов.


Двигатель ваз 2103 Устройство, характеристики, масло, ресурс



Устройство



Двигатель ваз 2103 очень схож по своей конструкцией с двигателем ваз 2101, но имеются некоторые отличия. Первое важное отличие этого двигателя - это увеличенный объем за счет установки коленвала с увеличенным ходом поршня. Достигнуто это было за счет увеличения высоты блока на 8,8 мм, у двигателя ваз 2101 высота блока была 207,1 мм у мотора ваз 2103 высота блока равняется 215,9 мм.Еще одно интересное отличие заключается во впускном коллекторе. Длина перегородки впускного коллектора была увеличена с целью улучшения стабильности оборотов холостого хода. В остальном двигатель ваз 2103 имеет очень много сходств, капризный карбюратор, 8 клапанов, все те же проблемы с помпой и термостатом, в общем практически абсолютное родство.



Неисправности



1) Стук и вибрации при работе двигателя. Так как двигатель ваз 2103 не имеет гидрокомпенсаторов, появляется необходимость в регулировке зазора клапанов.Проводить эту систему необходимо каждые 10-15 тыс.км.

Об этом подскажет стук в двигателе и вибрации, которые слышны даже при закрытом капоте с места водителя. Для того, чтобы произвести эту работу необходимо запастись щупом толщиной 0,15 мм. Кроме того, понадобятся ключи на 13 и 17 мм. В давние времена регулировка клапанов была обычной обычной процедурой. Еще из-за отсутствия натяжителя цепи периодически приходится ее подтягивать, делать эту нагрузку необходимо раз в 10-15 тыс.км.

2) Плавающие обороты. Виной этому являются капризные карбюраторы, которые нуждаются в постоянной чистоте и регулировке. Еще причиной этого явления может стать некачественное топливо. Прочистить карбюратор очень легко для этого продается специальный аэрозоль для отчистки карбюратора.

3) Троение двигателя. Это происходит чаще всего по двум причинам расстроенное зажигание и вторая причина потеря компрессии в цилиндре.

4) Перегрев двигателя. Изношенная помпа, термостат, заклинивание вентилятора либо не герметичность системы охлаждения.

5) Повышенный расход топлива. Богатит карбюратор, который, требует регулировки. Стоит привыкнуть к тому, что двигатель ваз 2103 требует частой регулировки карбюратора.

6) Запотевание клапанной крышки. Это происходит по причине износа прокладки крышки ГБЦ.

7) Повышенный расход масла. Обычно это явление сопровождается сизым дымом данного явления может быть износ маслосъемных колец.



Характеристики ваз 2103


Годы выпуска: с 1972 года

Материал блока цилиндров: чугун

Материал головки блока цилиндров: алюминий

Компановка: рядный 4-х цилиндровый


Кол-воанов: 8
Наличие гидрокомпенсаторов: отсутствуют

Привод ГРМ: цепной

Ход поршня: 80 мм

Диаметр цилиндра: 76 мм

Степень сжатия: 8,5

Объем двигателя куб.см: 1452

Мощность двигателя л.с. / об.мин: 71/5600

Крутящий момент Нм / об.мин: 104/3400

Рекомендуемое топливо: 92 бензин

Экологический стандарт: Евро 0

Вес двигателя : 121 кг

Расход топлива, л / 100 км

город: 9,4

трасса: 6,9

смешан: 8,9

Расход масла гр. / 1000 км: 700

Рекомендуемое масло в двигатель :

5W-30
5W-40
10W-40
15W-40

Сколько масла лить при замене: ~ 3,5 литров

Ресурс двигателя: 250 тыс.км

Стоимость двигателя:

мин.цена: 5 тыс.руб б / у мотор

сред.цена: 10 тыс.руб б / у мотор

макс.цена: 60 ​​тыс.руб б / у мотор

Цены на двигатель ваз 2103 указаны в ознакомительных целях, в разных городах и регионах могут отличаться.

На какие автомобили устанавливался:

Ваз 21023

Ваз 21043

Ваз 21053

Ваз 21061

Ваз 2107



Тюнинг


Информацию о тюнинге.



Регламент обслуживания



1) Замена масла раз в 10 тыс.км, для замены 3,5 литров

моторного масла.

2) Замена воздушного фильтра и топливного фильтра

необходимо каждые 40 тыс.км

3) Замена охлаждающей жидкости производится раз в 40 тыс. км либо раз в 2 года в

в зависимости от того, что наступит раньше.

4) Каждые 10 тыс.км потребуется регулировка зазоров клапанов и подтяжка цепи.

5) Замена свечей зажигания производится каждые 20 тыс.км.



Плюсы и минусы


Плюсы:

Стоимость обслуживания

Терпимость к качеству топлива

Огромное кол-во запчастей и б / у двигателей

Неплохой ресурс

мелам по мелам

Минусы:

Требуется частая регулировка зазоров клапанов

Требуется регулярная чистка и регулировка карбюратора

Общие сведения двигателя ВАЗ 2103

Глава 6.ДВИГАТЕЛЬ И ЕГО СИСТЕМЫ

1. Общие сведения

1. Крышка головки блока цилиндров, 2. Корпус подшипников распределительного вала, 3. Распределительный вал, 4. Блок цилиндров, 5. Маховик, 6. Задний сальник коленчатого вала, 7. Коленчатый вал, 8. Масляный поддон, 9. Пробка отверстия для слива масла, 10. Крышка коренного подшипника коленчатого вала, 11. Передний сальник коленчатого вала, 12. Шкив коленчатого вала, 13. Гайка (храповик) крепления шкива коленчатого вала, 14.Цепь привода газораспределительного механизма, 15. Ремень привода генератора и насоса охлаждающей жидкости, 16. Головка блока цилиндров, 17. Звездочка распределительного вала, 18. Впускной клапан, 19. Выпускной клапан. 1. Крышка головки блока цилиндров, 2. Распределитель зажигания, 3. Свеча зажигания. 4. Вал привода вспомогательных агрегатов, 5. Топливный насос, 6. Масляный фильтр, 7. Масляный насос, 8. Маслоприемник, 9. Крышка шатуна, 10. Шатун, 11. Поршневой палец, 12. Поршень, 13. Выпускной коллектор, 14 .Впускной коллектор, 15. Карбюратор.
На автомобили, описанные в данной инструкции, устанавливаются четырехцилиндровые, поршневые карбюраторные двигатели внутреннего сгорания с верхним расположением распределительного вала.
В зависимости от моделей и модификации автомобиля, устанавливаться двигатели следующих типов:
- 2106 - рабочий объем 1569 см3. Это основной двигатель для автомобилей ВАЗ-2106.
- 2103 - рабочий объем 1458 см3. Это основной двигатель для автомобилей BA3-2103.Также устанавливается на автомобильх ВАЗ-2106. Он отличается от двигателя 2106 меньшим диаметром цилиндра, измененным блоком цилиндров и шатунно-поршневой группой.
- 21011 - рабочий объем 1295 см3. Он отличается от двигателя 2106 меньшим ходом поршня, также измененным блоком цилиндров, коленчатым валом и деталями цепного привода газораспределительного механизма.
Цилиндры установлены вертикально в один ряд и объединены в блоке цилиндров, который отлит из низколегированного высокопрочного чугуна.Сверху на блок цилиндров устанавливается головка блока, являющаяся общей для всех цилиндров. Головка блока цилиндров отлита из алюминиевого сплава. Нижний блок цилиндров закрыт стальным штампованным картером, который одновременно служит емкостью для масла.
Поршни отлиты из алюминиевого сплава. На каждом поршне устанавливаются два компрессионных и одно маслосъемное кольцо. Коленчатый вал установлен на пяти опорах в блоке цилиндров. Отлит из высокопрочного чугуна с проточками в средней опоре для установки упорных полуколец, удерживающих кривошип от осевых перемещений.От переднего конца коленчатого вала ременной передачи во вращение генератор и насос охлаждающей жидкости, установленные с правой стороны двигателя.
Также в передней части двигателя находится цепной привод распределительного вала. Распределительный вал отлит из чугуна, подверженного повышенному износу поверхности были обработаны токами высокой частоты или азотированием.
В правой части двигателя, кроме генератора, устанавливается стартер, впускной коллектор с карбюратором и воздушным фильтром, выпускной коллектор.В левой части находится масляный фильтр и щуп, топливный насос, установлена ​​система вентиляции картера и датчик давления масла.
Конструкция и детали подвески для всех двигателей одинаковы. Для установки двигателя в сборе со сцеплением и коробкой передач принята трехточечная схема подвески. Две передние опоры крепятся к поперечине передней подвески автомобиля и расположены по обеим сторонам блока цилиндров. Задняя опора крепится к поперечине задней подвески двигателя и установлена ​​на коробке передач.
В резиновые подушки передних опор завулканизированы стальные шайбы с болтами крепления. Для увеличения жесткости, в отверстиях внутри подушек находятся пружины. Для смягчения ударов применены резинометаллические буферы. Подушка крепится к кронштейнам при помощи промежуточных пластин.
Задняя опора резинометаллическая, состоящая из трех стальных пластин. Верхняя пластина крепится к крышке коробки передач, а нижние - к поперечине задней подвески двигателя.
Подвеску двигателя следует поддерживать в чистом состоянии, а также при необходимости, подтягивать болты и гайки крепления.
Модель автомобиля ВА3-21031, ВАЗ-2106 ВАЗ-2103, ВАЗ-21061 BA3-21033, BA3-21063
Модель двигателя 2106 2103 21011
Тип Бензиновый, четырехтактный
Число и расположение цилиндров 4, рядное
Диаметр цилиндра х ход поршня, мм 79 × 80 76 × 80 79 × 69
Рабочий объем, см3 1569 1458 1259
Степень сжатия 8,5
Мощность двигателя при 5600 об / мин, л. с. по ГОСТ 14846-81 75,5 72,5 63,5
по DIN 70020 77 72,5 65
Максимальный крутящий момент, Н-м по ГОСТ 14846-81 116 104 93
по DIN 70020 118 106 95
Порядок работы 1-3-4-2
Примечание
Сокращения, используемая в данной главе:
. ВМТ - верхняя мертвая точка;
ГБО - газобаллонное оборудование; ГРМ - газораспределительный механизм.

Двигатель ВАЗ-2111 | Устройство и системы автомобиля


Рис.1. Двигатель ВАЗ-2111

1-подводящая труба насоса охлаждающей жидкости, 2 - блок цилиндров, 3 - термостат, 4 - датчик температуры охлаждающей жидкости системы управления двигателя, 5 - выпускной патрубок, 6 - заглушка головки блока цилиндров, 7 - крышка головки блока цилиндров, 8 - регулятор давления топлива, 9 - крышка маслозаливной горловины, 10 - трос привода дроссельной заслонки, 11 - дроссельный узел, 12 - регулятор холостого хода, 13 - датчик положения дроссельной заслонки, 14 - ресивер, 15 - задняя крышка привода газораспределительного механизма, 16 - передняя крышка привода газового спределительного механизма, 17 - форсунка, 18 - пробка штуцера топливной рампы, 19 - топливная рампа, 20 - впускной коллектор, 21 - правый опорный кронштейн впускного коллектора, 22 - шкив привода генератора, 23 - масляный фильтр, 24 - датчик положения коленчатого вала , 25 - поддон картера, 26 - впускной коллектор, 27 - шатун, 28 - коленчатый вал, 29 - левый опорный кронштейн впускного коллектора, 30 - маховик.

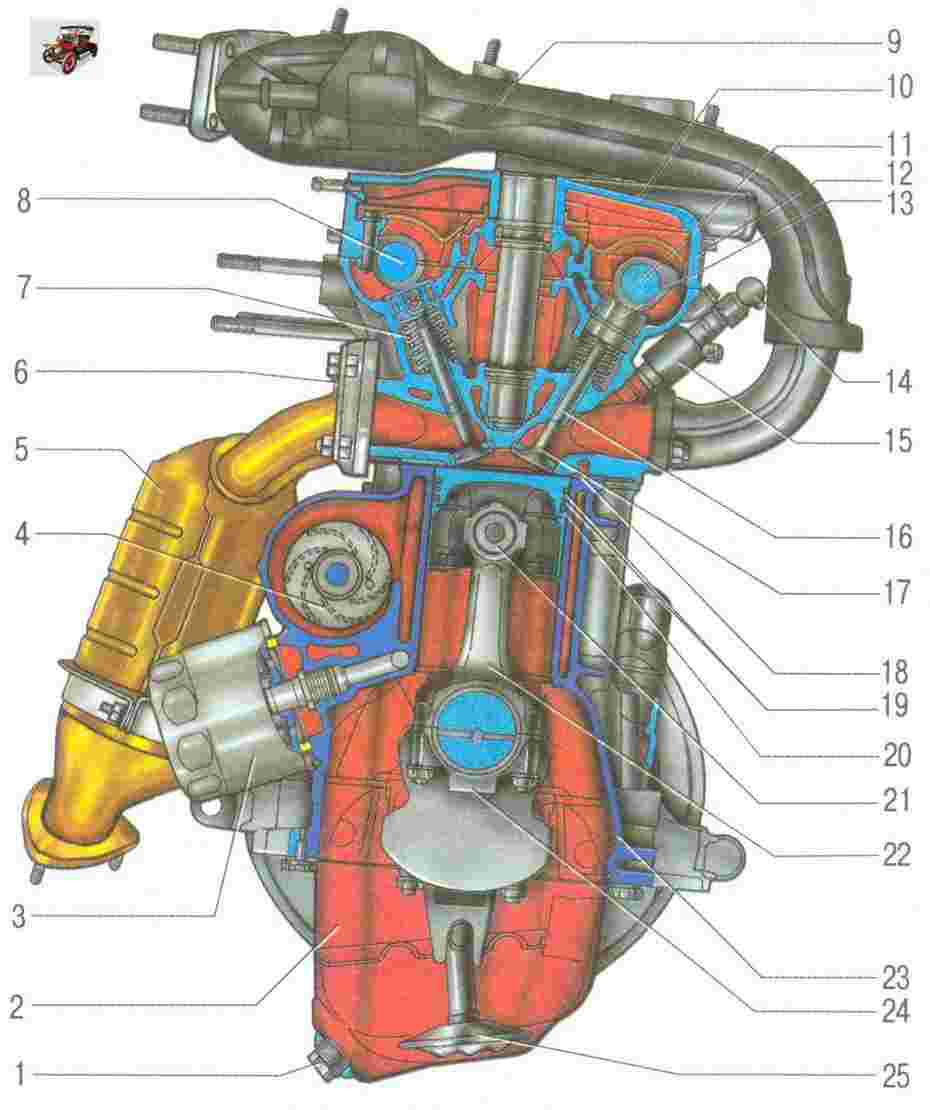

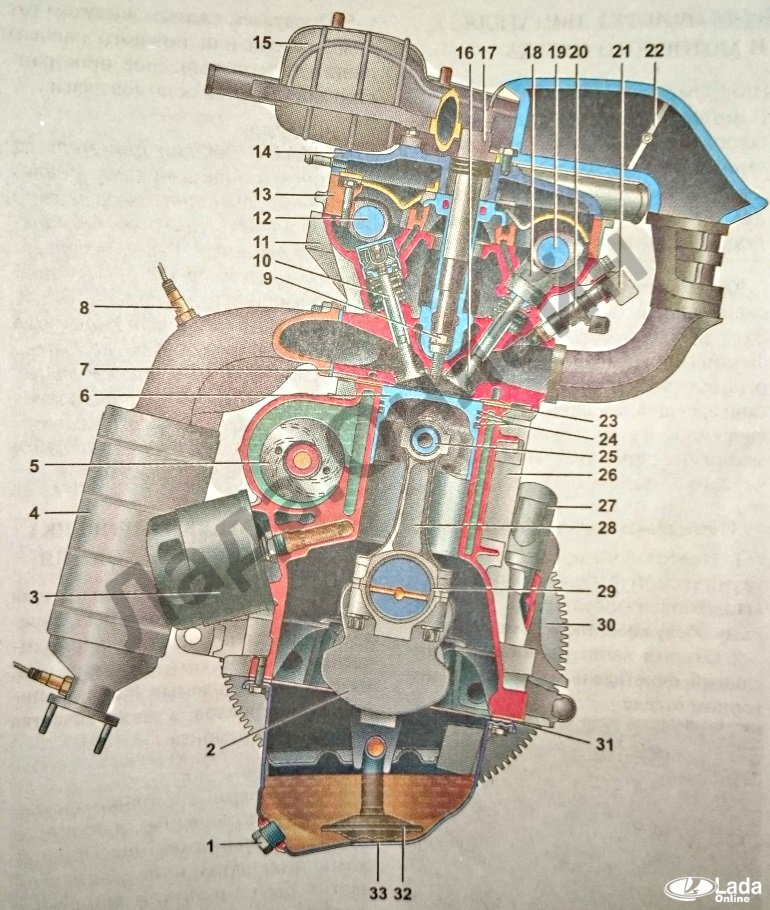

Рис.2. Поперечный разрез двигателя ВАЗ - 2111

1-пробка сливного отверстия поддона картера, 2 - поддон картера, 3 - масляный фильтр, 4 - насос охлаждающей жидкости, 5 - выпускной коллектор , 6 - впускной коллектор, 7 - форсунка, 8 - топливная рампа, 9 - ресивер, 10 - крышка блока цилиндров, 11 - крышка подшипника, 12 - распределительный вал, 13 - шланг вентиляции картера, 14 - регулировочная шайба клапана, 15 - сухари клапана, 16 - толкатель, 17 - пружины клапана, 18 - маслосъемный колпачок, 19 - направляющая втулка клапана, 20 - клапан, 21 - свеча зажигания, 22 - головка блока цилиндров, 23 - поршень, 24 - компрессионные кольца, 25 - маслосъемное кольцо, 26 - поршневой палец, 27 - блок цилиндров, 28 - шатун, 29 - коленчатый вал, 30 - крышка шатуна, 31 - указатель уровня масла, 32 - маслоприемник.

Двигатель ВАЗ - 2111 - бензиновый, четырехцилиндровый, четырехтактный, рядный, восьмиклапанный, с верхним расположением распределительного вала. Система питания двигателя имеет распределенный впрыск топлива с электронным управлением.

Вместе с коробкой передач и сцеплением, двигатель образует силовой агрегат. В моторном отсеке он закреплен на трех эластичных резиновых опорах.

Чугунный блок цилиндров , в котором выполнены непосредственно цилиндры.Диаметр цилиндра номинальный - 82мм. Этот диаметр может быть увеличен при ремонте на 0,4 или 0,8 мм. На нижней плоскости блока маркируется класс цилиндра латинскими буквами в соответствии с диаметром цилиндра в мм: А - 82,00 - 82,01, В - 82,01 - 82,02, С - 82,02 - 82,03, D - 82 , 03 - 82,04, Е - 82,04 - 82,05. Допускается максимальный износ цилиндра - 0,15 мм на диаметр.

Нижняя часть блока цилиндров имеет 5 опорных подшипников со съемными крышками. Крышки крепятся к блоку специальными болтами.Крышки невзаимозаменяемы, так как отверстия под подшипники обрабатываются в сборе с крышками. Для их отличия они промаркированы рисками на наружной поверхности. Во избежание осевого перемещения коленчатого вала, в средней опоре имеются гнезда для упорных полуколец. Спереди устанавливается полукольцо сталеалюминиевое. Оно имеет белый цвет. Сзади устанавливается металлокерамическое, имеющее желтый цвет. Канавки на полукольцах должны быть обращены к коленчатому валу.

Поставляются кольца номинального и увеличенного на 0,127 мм размеров.При осевом зазоре свыше 0,35 мм заменить необходимо одно или два полукольца. Номинальный зазор составляет 0,06 - 0,26 мм.

Коренные и шатунные подшипники имеют тонкостенные сталеалюминиевые вкладыши. Верхние коренные вкладыши, которые установлены в блоке цилиндров, первой, второй, четвертой и пятой опор выполнены с канавкой на внутренней поверхности, нижние коренные вкладыши и верхний вкладыш третьей опоры - без канавки, также как и шатунные вкладыши.

Выпускаются ремонтные вкладыши под шейки коленчатого вала, уменьшенные по своему диаметру на 0,25мм, 0,5мм, 0,75мм и 1,00мм.

Коленчатый вал отлит из высокопрочного чугуна. Он имеет 5 указ и 4 шатунных шейки. Вал имеет восемь противовесов, которые отлиты заодно с валом. Коленчатый вал имеет просверлены каналы для подачи масла от популярного шеек к шатунным. Выходы каналов в «щеки» коленчатого вала закрывают заглушками. Под действием центробежной силы, во время вращения коленчатого вала, смолы и твердые частицы, которые прошли через масляный фильтр, отбрасываются к заглушкам. Так что эти каналы для очистки масла.

При любом демонтаже коленчатого вала или перед его балансировкой, необходимо очистить каналы от скопившихся отложений. Заглушки повторно нельзя использовать. Их необходимо заменить.

На передней части коленчатого вала на шпонке установлен зубчатый шкив привода распределительного вала. К нему прикреплен шкив привода генератора, который служит и демпфером крутильных колебаний коленчатого вала. Это происходит за счет упругого элемента между центральной наружной частями шкива.На некоторых двигателях устанавливается чугунный шкив без демпфера.

К задней части коленчатого вала шестью болтами через общую шайбу закреплен маховик, изготовленный из чугуна и имеющий напрессованный зубчатый стальной венец, который служит для пуска двигателя стартером. Маховик установлен таким образом, чтобы конусная лунка возле его венца находилась напротив шатунной шейки 4-го цилиндра. Это необходимо для того, чтобы определить ВМТ после сборки двигателя.

Шатуны изготовлены из стали, двутаврового сечения.Они обрабатываются вместе с крышками. Для того, чтобы не перепутать при сборке, на крышках и шатунах, выбито клеймом номера цилиндров, которые должны находиться по одной стороне шатуна и крышки. В верхней головке шатуна запрессована втулка стале-бронзовая. По внутреннему диаметру втулки, шатуны подразделяются на три класса с шагом 0,004 мм. Номер класса клеймится на крышке шатуна. В свою очередь шатуны по массе подразделяются на классы, которые маркируются краской или буквой на крышке шатуна. У двигателя все его шатуны должны быть одного класса по массе.

Поршневые пальцы изготовлены из стали, имеют трубчатое сечение, плавающего типа (свободно вращаются в бобышках поршня). Поршневой палец фиксируется двумя стопорными пружинными кольцами. Они располагаются в проточках бобышек поршня. Пальцы по наружному диаметру делятся на три класса - через 0,004 мм. Классические марки краской на торце пальца следующим образом: 1- синий (самый тонкий), 2 - зеленый, 3 - красный.

Поршень двигателя отлит из алюминиевого сплава.Юбка поршня в продольном сечении - коническая а в поперечном - овальная. В верхней части поршня проточены три канавки под поршневые кольца. В канавке маслосъемного кольца имеется сверление, которое собирает маслосъемное кольцо для подвода масла, к поршневому пальцу. Отверстие под поршневой палец смещено на 1 мм от диаметральной плоскости поршня. При установке поршня необходимо ориентироваться по выбитой стрелке на его днище. Стрелка должна быть направлена ​​в сторону шкива коленчатого вала.

По наружному диаметру поршни, как и цилиндры, подразделяются на 5 классов. Маркируется на днище. Диаметр измеряется в плоскости, перпендикулярной поршневому пальцу, на расстоянии 51,5 мм от днища поршня. Диаметр поршня, в мм (для номинального размера): А - 81 965 - 81 975; В - 81 975 - 81 985; С - 81 985 - 81 995; D - 81 995 - 82 005; Е - 82 005 - 82 015. В запасные части поставляются поршни классов А, С и Е (номинального и ремонтных размеров). Этого вполне достаточно для подбора поршня к цилиндру.Расчетный зазор между ними составляет 0,025 - 0,045 мм. Максимально допустимый зазор при износе составляет 0,15 мм.

Не рекомендуется установить новый поршень в изношенный цилиндр без предварительной его расточки. От части это связано с тем, что проточка под верхнее поршневое кольцо в новом поршне может оказаться немного выше, чем в старом. В таком случае кольцо может сломаться о «ступеньку», образовавшейся в верхней части цилиндра при его износе.

У поршней ремонтных размеров на днище выбивается треугольник (+0,4 мм) или квадрат (+0,8 мм).

Поршни подразделяются на 3 класса по диаметру отверстия под поршневой палец, в мм: 1 - 21,978 - 21,982; 2 - 21 982 - 21 986; 3 - 21 986 - 21 990. Класс поршня выбит на его днище. Палец и поршень должны быть одного класса.

Для того, чтобы уменьшить дисбаланс одного кривошипно - шатунного механизма, поршни двигателя подбираются по массе. Разброс не должен быть 5 г.

Головки блока цилиндров изготовлена ​​из алюминиевого сплава. На блоке она центрируется на двух втулках и крепится десятью винтами.Между головкой и блоком установлена ​​безусадочная металлоармированная прокладка. Прокладку повторно применять запрещается. Винты, длина которых превышает 135,5 мм, подлежат замене новыми.

Распределительный вал - чугунный, литой, пятиопорный. Приводится в действие при помощи зубчатого ремня от коленчатого вала. На зубчатых шкивах имеются метки для правильной установки валов. Метка на шкиве распределительного вала должна совпадать с меткой на корпусе масляного насоса (метка на моховике находится против среднего деления шкалы на картере сцепления), тогда метка на шкиве распределительного вала должна совпадать с отогнутым усиком на задней крышке привода газораспределительного механизма.

Направляющие втулки и седла клапанов, запрессованы в головку блока цилиндров. Обработку отверстий во втулках производят после запрессовки. На внутренней поверхности втулок нарезаны канавки для смазки. У втулок впускных клапанов - на всю длину, у выпускных - до половины длины отверстия. Сверху на втулках установлено маслоотражательные колпачки (сальники клапанов).

Клапаны двигателя стальные. Выпускные клапаны с головками из жаропрочной стали с наплавленными фасками.Располагаются они в, наклонно к плоскости, которая проходит через оси цилиндров. Впускной клапан имеет тарелку шире, чем выпускной. Зазор в приводе клапана регулируемый. Регулировка осуществляется подбором толщины специальной регулировочной шайбы, которая устанавливается в гнездо толкателя (маркировкой вниз). Для запасных частей поставляются шайбы толщиной от 3,00 до 4,50 мм с шагом 0,05 мм. Шайбы изготовлены из стали 20Х. Чтобы повысить износостойкость шайб, их поверхность нитроцементирована.

Устройство инжекторного двигателя автомобиля ВАЗ

АвтоВАЗ - это самый известный и самый большой производитель автомобилей в России. История компании начинается с 1966 года, когда было принято решение о строительстве предприятия в Тольятти. Первые автомобили ВАЗ 2101 вышли в 1970 году и были аналогами итальянского Фиат 124. С тех пор в компании много чего поменялось, но даже первые «копейки» пользуются огромной популярностью.

Автомобили ВАЗ практически все до 2000-х были с карбюраторными двигателями, но сейчас выпускаются в основном инжекторные.

Рассмотрим устройство двигателя одной из самых популярных моделей - ВАЗ 2109.

«Девятка» выпускается с тремя двигателями объемом 1,1, 1,3 и 1,5 литра. Однако по своей конструкции данные двигатели практически ничем не отличаются, кроме размеров и рабочего объема.

Все эти двигатели - четырехтактные, имеют по четыре цилиндра, 8 клапанов. Мотор установлен поперечно. Устройство самое обыкновенное, именно из-за этой продукции ВАЗ обходится сравнительно дешево при обслуживании.

Поршни выполнены из алюминиевого сплава. Имеют по три канавки - две для компрессионных колец, которые защищают двигатель от попадания в него газов, и одна - для маслосъемного кольца, которое отводит масло со стенок цилиндра к поршневому пальцу. / P>

Шатуны крепятся к поршням с помощью поршневых пальцев, которые входят в бобышки поршня и фиксируются стопорными кольцами. В верхней части поршня имеется камера сгорания и выточка, которая предотвращает изгибание и поломку клапана при обрыве ремня ГРМ.

Движение поршней передается через шатуны на коленчатый вал, который вращается при помощи подшипников. Вазовский коленвал находится внизу блока под цилиндро-поршневой группой. Соответственно он имеет 4 шатунные и 5 шеек. Имеется восемь противовесов. Для шатунных и смазочных подшипников внутри коленвала просверлены ходы, закрытые масленками и заглушками.

Как и в любой другой машине, к задней части коленвала крепится маховик, а к передней - шкив распредвала, который также приводит в движение генератор.

Сверху к блоку цилиндров прикручена головка блока цилиндров. В головке распределительный вал, который приводит в движение клапаны. Втулки клапанов впаяны в головку блоков цилиндров.

Смазывание всех элементов двигателя произведено благодаря масляному насосу. На шатунные и коренные подшипники масло под давлением, на остальные элементы - разбрызгиванием или самотеком.

Как видим, ВАЗовский двигатель - это достаточно сложная система.К его преимуществам можно отнести хорошую выносливость и ремонтопригодность. Благодаря простым модификациям, как например выточкам на поршнях, была повышена его надежность. Также двигатель не показывает таких требований к качеству масла и бензина, как своевременная диагностика и ремонт - это залог долгой службы двигателя любой модификации.

Видео, устройства и работы двигателя внутреннего сгорания автомобилей ВАЗ (инжектор)

Загрузка.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
