Как работает ABS и неисправности этой системы: фото и видео

Сегодня новые автомобили оснащены самыми разными системами, с помощью которых даже водители-новички могут с легкостью справится с управлением. Одной из самых первых систем, считается антиблокировочная тормозная система. Система ABS устанавливается даже в базовые комплектации автомашин. Это электромеханический блок, который в таких сложных дорожных ситуациях, как скользкий, мокрый путь или гололед, управляет торможением транспортного средства. По сути, это правая рука водителя, тем более новичка.

Принцип работы ABS в автомобиле

Содержание:

Правильное торможение без АБС

Каждому водителю следует осознавать, что недостаточно просто вовремя воспользоваться педалью тормоза. Так как если при большой скорости резко нажать на тормоз, то колеса автомобиля блокируются, в результате чего не будет сцепки колес с дорожным покрытием. Покрытие дороги может быть разным, поэтому и скорость скольжения колес будет разная. В результате транспортное средство перестает быть управляемым и может легко пойти в занос. Если владелец автомашины неопытный, то контролирование направления автомобиля может выдаться ему не по силам.

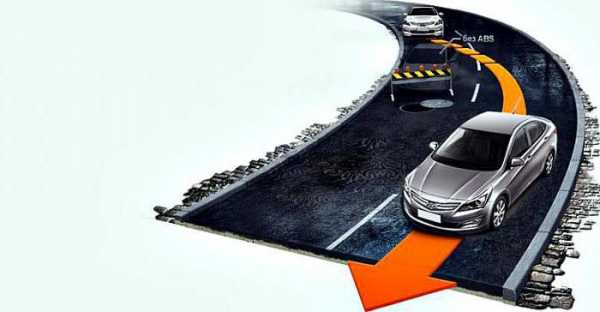

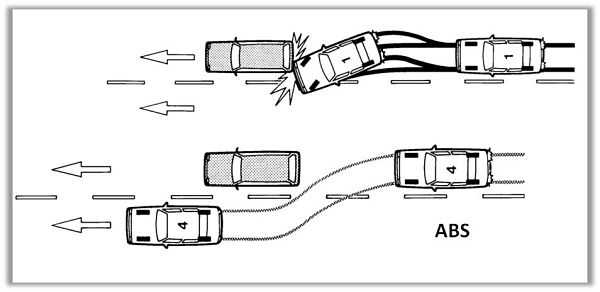

Как тормозить с АБС

Самое главное в таком торможении – это не допустить, чтобы колеса жестко заблокировались, в результате чего транспортное средство идет в занос. Во избежание таких случаев, рекомендуется применение приема прерывистого торможения. Для осуществления такого правильного торможения, необходимо периодически с маленьким интервалом то нажимать, то отпускать педаль тормоза, и ни в коем случае нельзя держать педаль тормоза нажатой до полной остановки. С помощью такой простой методики торможения, можно контролировать автомобиль несмотря на качество поверхности дороги.

Однако необходимо учитывать простой человеческий фактор – водитель в непредвиденной ситуации способен растеряться и все правила торможения могут просто вылететь у него с головы. Для контроля транспортного средства в подобных экстренных ситуациях и была разработана антиблокировочная система торможения.

В чем секрет работы ABS

Важно знать по какому принципу работает АБС, ведь она имеет тесную связь с системой управления, а это значит, что соответственно и с уровнем безопасности автоводителя и пассажира. Итак, основная идея работы системы состоит в том, что когда водитель жмет педаль тормоза, происходит мгновенный контроль, а также на колеса перераспределяется тормозное усилие. Посредством этого, автомашина управляема в любых условиях, и достигается эффект снижения скорости. Однако нельзя полагаться только на различные дополнительные системы потому, что водителю следует освоить собственный автомобиль – длину тормозного пути и поведение в экстренных ситуациях. Рекомендуется протестировать способности автомобиля на специализированных автодромах, для того, чтобы в будущем предотвратить щекотливые ситуации на дороге.

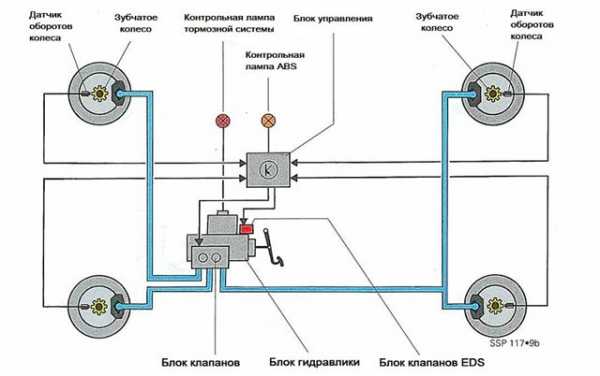

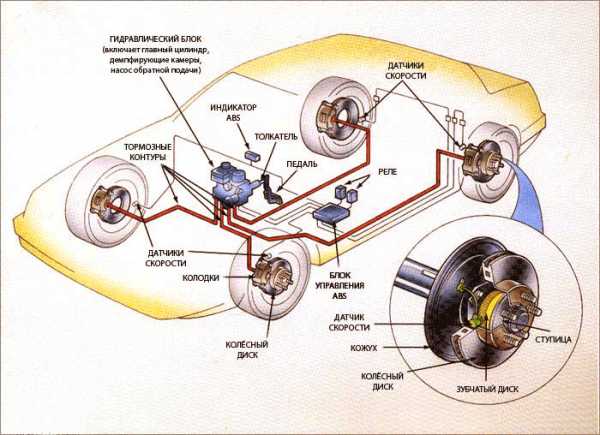

Схема ABS

Еще существуют некоторые особенности работы АБС. Например, когда шофер решил прекратить движение автомашины, оснащенной системой ABS, то при нажатии педали тормоза ощущается легкая вибрация на педали, и может слышатся сопровождающий звук похожий на «трещотку». Вибрация и звук – это признак того, что система заработала. Тем временем датчики выполняют считывание показателей скорости, а блок управления обеспечивает контроль давления внутри тормозных цилиндров. Таким образом, не позволяет блокировку колес, а притормаживает быстрыми рывками. Благодаря этому, обороты автомобиля падают, и при этом не идет в занос, что позволяет управлять транспортным средством до самой остановки. Даже при скользкой дороге, с системой ABS, водителю необходимо только держать под контролем направление автомобиля. Такое идеальное и управляемое торможение возможно только благодаря системе АБС.

Следует подчеркнуть следующие этапы действия:

  1. Сбрасывание давления в тормозном цилиндре.
  2. Поддержка беспрерывного давления в цилиндре.
  3. Увеличение давления до соответствующего уровня в самом тормозном цилиндре.

Важно знать, что гидроблок в транспортном средстве монтируется в тормозную систему подряд прямо после главного тормозного цилиндра. Что касается электромагнитного клапана, то это – своеобразный кран, который впускает и блокирует приток жидкого вещества к самим тормозным цилиндрам.

Контролирование, а также рабочие процессы системы торможения автомашины выполняются в согласии с информацией, которая поступила на блок управления АБС от скоростных датчиков.

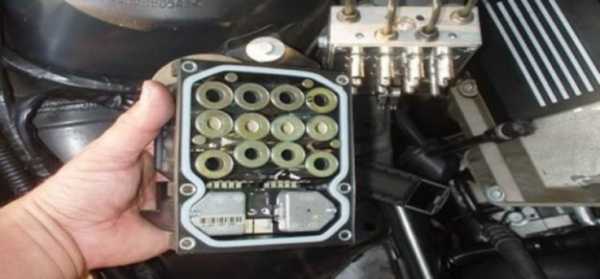

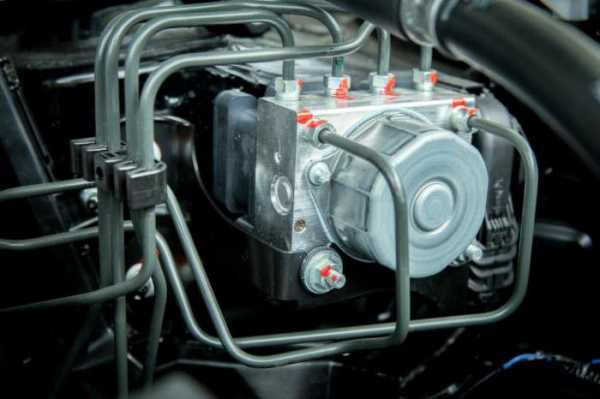

Блок АБС

При процессе торможения, ABS расшифровывает информацию с датчиков частоты вращения колес, благодаря которой равномерно падает скорость транспортного средства. В случае остановки любого колеса, сигнал моментально отправляется с датчиков скорости к блоку управления. Приняв такой сигнал, модуль управления снимает блокировку благодаря активации выпускного клапана, который блокирует вход жидкого вещества в колесный тормозной цилиндр. В этот момент насос возвращает жидкость в гидроаккумулятор. Когда обороты колеса увеличатся до допустимой скорости, то блок управления даст команду прикрыть выпускной и открыть впускной клапан. После этого запускается насос, который будет нагнетать давление в тормозной цилиндр, в результате чего колесо будет дальше притормаживать. Эти процессы осуществляются мгновенно, и длятся до окончательной остановки транспортного средства.

Обсуждаемая суть работы АБС, представляет самую новую четырехканальную систему, в которой происходит контроль всех колес транспортного средства.

Другие известные типы

  1. Одноканальный состоит из датчика, расположенного на заднем мосту, задача которого заключается в распределении тормозного усилия синхронно на четыре колеса. Такого рода система имеет всего одну пару клапанов, благодаря чему, одновременно варьируется давление полностью по всему контуру.
  2. Двухканальный – в ней осуществляется парный контроль колес, которые размещены по одной стороне.
  3. Трехканальный состоит из трех датчиков скорости: один вмонтирован на заднем мосту, а остальные вмонтированы на передних колесах в отдельности. В упомянутом виде системы находится три пары клапанов (впускной и выпускной). Действие этого вида ABS состоит в индивидуальном контроле передних колес и в паре задних.

Сравнив разные типы АБС, можно заключить, что их отличие проявляется только в разном количестве самих клапанов и датчиков контроля скорости. Однако суть системы в транспортном средстве, а также порядок протекающих процессов идентична у всех видов систем.

История внедрения системы

Инженеры ведущих автомобильных компаний усердно занимались разработкой ABS в первой половине 70-х годов. Даже самые первые системы были довольно успешны, и уже в том десятилетии подобные системы начали устанавливать в автомобили серийного производства.

История внедрения системы АБС

Изначально на автомашины монтировались механические датчики только на одной оси, которые отправляли данные в модуль управления об изменении давления в тормозных контурах. Разработчики с Германии сделали в этой области еще один шаг вперед и начали использовать датчики без контактов, и это, в свою очередь, катализировало передачу информации в логический блок. Кроме того, число ложных срабатываний сократилось, и за счет того, что устранились трущиеся поверхности, пропал износ. По тому же принципу, который использовался в первых антиблокировочных системах, работает и современная система.

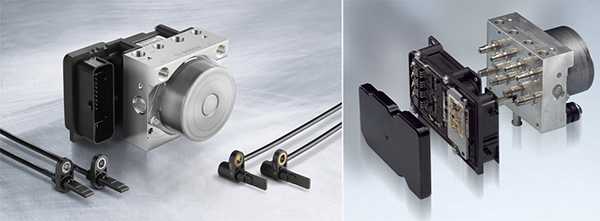

Составные антиблокировочной системы

Гипотетически строение АБС абсолютно несложно, и состоит из следующих устройств:

  • гидроблок
  • датчики скорости
  • блок электронного управления

Последнее играет роль «интеллекта» системы (компьютер), поэтому не трудно представить какую он отыгрывает роль. Что касается датчиков контроля скорости и гидроблока, необходим более глубокий анализ.

Как работает датчик скорости

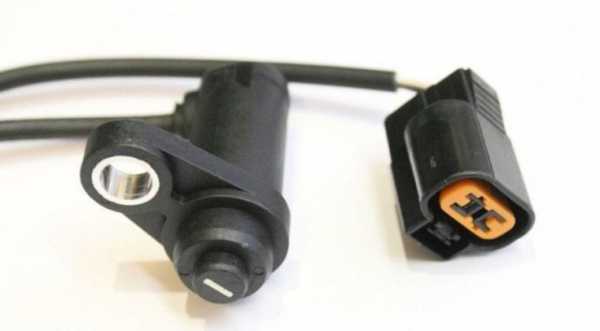

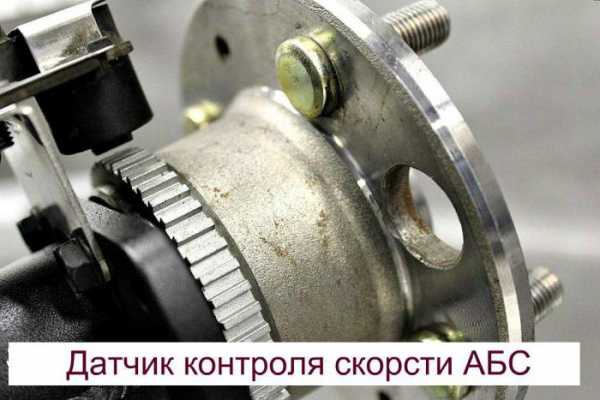

Датчик скорости ABS

Датчики, которые контролируют скорость работают по принципу электромагнитной индукции. В редуктор ведущего моста жестко зафиксирована катушка с магнитным сердечником. Также в ступице закреплен зубчатый венец, который вращается параллельно с колесом. Затем такое вращение меняет параметры магнитного поля, что в ответ обуславливает появление тока. Сила электротока будет прямо пропорционально расти по отношению к скорости вращения колес. Отталкиваясь от этой силы, в свою очередь, создается сигнал, и передается в блок электронного управления. Импульсы передаются от четырех датчиков скорости, которые бывают двух типов: активными и пассивными, а также отличатся по конструкции.

Активный тип датчика функционирует с магнитной втулкой. Передача бинарного сигнала осуществляется посредством считывания его метки. Благодаря скорости вращения, отсутствуют погрешности, и как результат – точные импульсные данные.

В пассивном типе применяется определенная гребенка в блоке ступицы. Благодаря подобным сигналам, датчик способен определить скорость вращения. Важно учитывать один недостаток этой конструкции – при небольшой скорости может получится неточность.

Гидроблок

В состав гидроблока входит:

  • резервуар для хранения тормозной жидкости – гидроаккумулятор;
  • впускные и выпускные электромагнитные клапаны, благодаря которым регулируется давление, нагнетаемое в тормозных цилиндрах транспортного средства. Каждый вид ABS отличается числом пар клапанов;
  • благодаря универсальному насосу осуществляется нагнетание необходимого давления в системе, в результате чего подается тормозная жидкость из гидроаккумулятора, а когда необходимо, отбирает ее назад.

Некоторые недостатки АБС

Один из самых больших недостатков антиблокировочной системы торможения это то, что ее эффективность зависит от качества и состояния поверхности дороги. При недостаточно хорошей поверхности дороги, путь торможения значительно длиннее. Это благодаря тому, что время от времени колесо теряет контакт или сцепление с асфальтом и прекращает вращение. ABS определяет подобного рода остановку колеса, как блокировку, и тем самым перестает тормозить. В момент сцепки колес с асфальтом, запрограммированная команда не согласуется с необходимой в данном случае, и самой системе необходимо опять перестраиваться, что требует времени и увеличивается тормозной путь. Свести к минимуму такой эффект можно только уменьшив скорость движения транспортного средства.

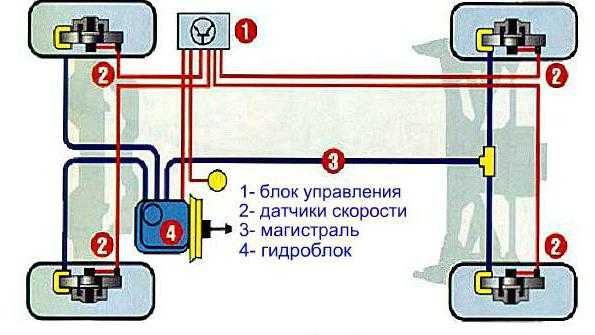

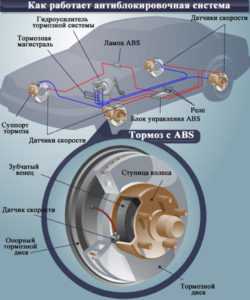

Схема системы АБС

В случае неоднородного покрытия дороги, например, снег – асфальт или лед – асфальт, попадая на мокрый или скользящий участок дороги, ABS оценивает покрытие и настраивает под данную дорогу процесс торможения. Вместе с тем при попадании колес на асфальт, АБС опять перестраивается, из-за чего снова-таки увеличивается длина тупи торможения.

На грунтовых дорогах обычная система торможения работает намного лучше и надежнее, чем антиблокировочная система торможения. Ведь при обычном торможении, заблокированное колесо толкает грунт, создавая небольшую горку, которая не дает возможности дальше двигаться транспортному средству. Благодаря этому автомобиль останавливается очень быстро.

Еще один изъян антиблокировочной системы торможения состоит в том, что при небольшой скорости, система совсем отключается. В случае, когда дорога под уклоном и в то же время скользкая, нужно помнить о том, что может потребоваться для торможения надежный ручной тормоз. Поэтому его нужно иметь всегда в рабочем состоянии.

Штатного отключения антиблокировочной системы торможения в автомобилях не предусматривается. Иногда водители хотят отключить эту систему. Для этого необходимо вытянуть из блока штекер. Необходимо также учесть, что в новых автомобилях от ABS зависит и перераспределение межосевых тормозных сил. Поэтому, посредством торможения, полностью блокируются задние колеса.

Важно отметить, что система АБС – отличное дополнение к тормозной системе автомобиля, благодаря которому можно контролировать автомобиль в самых сложных и необычных ситуациях. Несмотря на это не следует забывать, что невозможно полностью полагаться на автомат. Со стороны водителя тоже нужно прикладывать большие усилия, чтобы держать ситуацию под контролем.

Видео

Поделитесь с друзьями!

autoiwc.ru

Все про ABS: принцип работы, из чего состоит, диагностика неисправностей

Серийное производство автомобилей с ABS (Anti-lock Brake System) стартовало в конце 70-х годов. Это была революционно новая тормозная система, которая была призвана повысить уровень безопасности автомобилистов в критических ситуациях связанных с экстренным торможением.

Отныне в любых дорожных ситуациях в самых критических условиях (мокрый или скользкий асфальт) колеса автомобиля не блокировались даже при экстренном торможении.

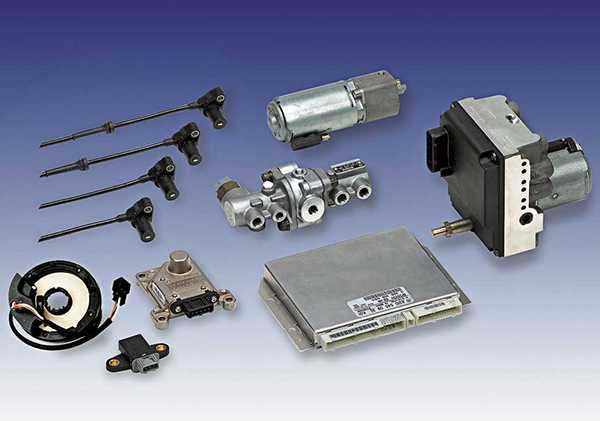

Система ABS состоит из:

  • Гидравлического блока;
  • Блока управления;
  • Колесные тормозные механизмы;
  • Сенсорные датчики числа оборотов.

Мозгом системы АБС как вы понимаете является блок управления, он принимает сигналы, которые поступают с сенсорных датчиков в виде количества оборотов колес. После этого полученные данные обрабатываются и на их основании блок делает вывод о том, скользит колесо или нет, замедляется или ускоряется. Принятие решения происходит молниеносно, после чего поступает сигнал в виде команды на магнитные клапаны гидравлического блока, которые собственно и выполняют эти команды.

Гидравлический блок расположен между тормозными цилиндрами суппортов и главным тормозным цилиндром (ГТЦ). Давление, которое поступает от ГТЦ, в тормозных цилиндрах суппортов преобразуется в нажимное усилие, за счет чего происходит прижатие тормозных колодок к тормозным дискам. В независимости от того с каким усилием водитель будет давить на педаль тормоза и в какой ситуации, давление в тормозной системе будет всегда оптимальным.

Актуально: Стук в передней подвеске: диагностика неисправностей, ремонт своими руками

Вся прелесть системы ABS состоит в том, что она способна анализировать состояние каждого колеса и индивидуально подбирать оптимальное давление для недопущения блокировки колеса. Торможение до полной остановки, ABS регулирует при помощи давления в системе тормозного привода, так оно направлено непосредственно для осуществления торможения.

Регулировка давления происходит по такому принципу: сенсорные датчики количества оборотов подсчитывают обороты не только передних колес, но и дифференциала задней оси (в задне- и полноприводных моделях), и задних колес. Данные нужны блоку управления для того чтобы рассчитать окружную скорость колес. После завершения подсчета и определения того, что колесо или колеса заблокированы или находятся на грани блокировки, посылается команда магнитным клапанам и обратному насосу соответствующего(их) колес(а). Каждый из суппортов получает такое давление, которое позволяет обеспечить колесу максимально эффективное торможение и полное отсутствие эффекта блокировки. Заднеприводные и полноприводные авто, оснащенные лишь одним сенсорным датчиком кол-ва оборотов на дифференциале задней оси, возможность блокировки колес определяется по одному наиболее расположенному к этому колесу, после чего определяется сила торможения для всего ряда. В результате этого колесо обладающее лучшим коэффициентом сцепления получает немного меньшее торможение, что не можете не увеличивать тормозной путь, однако при этом сохраняется намного лучшая управляемость автомобилем по сравнению с ТС без АБС.

Устройство которое управляет магнитными клапанами способно работать в трех различных положениях:

  • Первое — создание давления. ГТЦ связан с тормозным цилиндром, а это значит, что выпускной клапан закрыт, а впускной — открыт, следовательно давление может спокойно нарастать.
  • Второе — удержание давления. Прерывание связи между ГТЦ и тормозным цилиндром суппорта — состояние, когда давление в системе тормозного привода неизменно. То есть, на впускной клапан поступает сигнал, в результате этого клапан остается закрытым, не допуская тем самым увеличение давления.
  • Третье — снижение давления. Давление в системе тормозного привода снижается, поскольку на выпускной клапан поступает сигнал о необходимости сбросить давление, после чего он открывается. Вместе с тем давление снижается из-за включения обратного насоса, в результате впускной клапан закрывается.

Благодаря трем разным рабочим положениям система ABS способна повышать или понижать давление в системе тормозного привода по «ступенчатому» принципу, посредством шагового воздействия на магнитные клапаны. В рабочей системе эти положения способны меняться от 4 до 10 раз в секунду, это в большей степени зависит от типа дорожного покрытия.

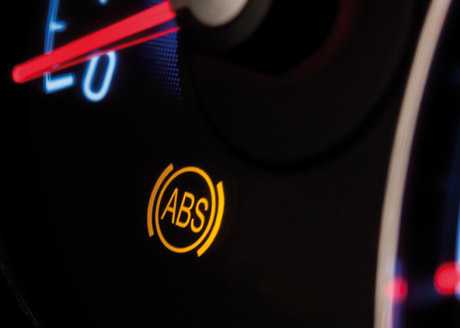

В случае обнаружения неисправности в системе она в ту же минуту деактивируется, в тоже время тормозная система продолжает работать в штатном режиме, однако без участия ABS. Само торможение существенно отличается и имеет значительно меньшую эффективность. О том, что система ABS вышла из строя, водитель узнает по аварийному индикатору, расположенному на панели приборов. Способ поиска и определения неисправности может отличаться, здесь в большей степени играет роль год выпуска и тип ABS.

Диагностика неисправностей системы ABS

Предохранители

  1. Визуальный осмотр блока предохранителей дает возможность исключить первую возможную причину неисправности. Перед тем как разобрать все остальные компоненты системы ABS.
  2. Осмотр всех соединений и разъемов на предмет потертостей или плохого контакта. Такие незначительные на первый взгляд неисправности могут вывести из строя всю систему или быть причиной ее некорректной работы. Убедитесь. что на деталях (сенсорные датчики числа оборотов, колесика датчиков) нет следов мех. повреждения и проверьте все ли в порядке с массой.

К большому сожалению, часто случается, что из-за неправильного подбора шин из строя выходит система ABS.

Чтобы исключить вероятность «обмана» датчиков проверьте

  1. Люфт в ступичном подшипнике.
  2. Работоспособность тормозной системы, желательно на стенде, также проверьте ее герметичность.

Если после проведения вышеперечисленных проверок неисправность выявить не удалось, необходимо продолжить поиски.

Как показывает опыт, большинство неисправностей АБС связаны с нарушением соединения разъемов или обрывом проводников, для того чтобы подтвердить или опровергнуть эти неисправности, достаточно иметь у себя тестер или осциллоскоп.

Перед тем как приступать к тестированию, убедитесь в том, что автомобильный аккумулятор заряжен полностью, для того чтобы при замерах можно было отследить вероятные скачки напряжения на разъемах или проводниках.

Сбои и в работе ABS иногда возникают из-за неисправности сенсорных датчиков числа оборотов, о которых далее пойдет речь.

Сенсорные датчики числа оборотов располагаются над импульсным ротором, связанным с приводным валом или со ступицей. Вокруг полюсного сердечника расположена обмотка, он связан с постоянным магнитом, за счет чего магнитное поле без труда проникает в индуктор. Изменение магнитного потока через обмотку и сердечник происходит за счет вращения импульсного ротора и связанной с этим сменой зубьев и межзубных впадин. Магнитное поле постоянно меняется, индуцируя в обмотке переменное напряжение, которое и можно измерить. Амплитуда и частота этого напряжения равна количеству оборотов колеса.

Чтобы произвести проверку сенсорного датчика числа оборотов вам необходимо провести замеры сопротивления и напряжение в системе. Сопротивление должна варьироваться в пределах от 800 Ом до 1200 Ом (брать во внимание паспортные величины). В случае если сопротивление равно 0 Ом, можно смело говорить о коротком замыкании, если же величина равна бесконечности – это обрыв.

В неисправности датчика нужно произвести его замену, главным критерии выбора в этом плане должно быть качество, так что отнеситесь серьезно к этой процедуре, чтобы деньги не были потрачены впустую. Помните, что от исправности и эффективности работы ABS и всей тормозной системы в целом, зависит ваша безопасность и безопасность других участников дорожного движения.

Читайте также: Самостоятельная замена задних колодок на Skoda Oktavia

www.autoposobie.ru

принцип работы, из чего состоит, диагностика неисправностей. Как работает ABS

Вернее, как правильно расшифровывается эта аббревиатура, сейчас знают многие водители, а вот что именно она блокирует, и для чего это делается, знают лишь очень любопытные. И это при том, что сейчас такая система устанавливается на большинство автотранспорта как импортного, так и отечественного производства.

АБС напрямую связана с тормозной системой автомобиля, следовательно, и с безопасностью водителя, пассажиров, и всех окружающих участников дорожного движения. Поэтому знать, как она функционирует, будет полезно каждому водителю. Но предварительно, чтобы понять принцип работы АБС, нужно разобраться, что значит «правильное торможение».

Принцип «правильного торможения»

Чтобы остановить автомобиль, недостаточно только своевременно нажать на педаль тормоза. Ведь если во время быстрой езды резко затормозить, то колеса машины заблокируются, и уже будут не катиться, а скользить по дороге. Может случиться так, что под всеми шинами поверхность не будет одинаково однородной, поэтому скорость их скольжения будет различной, а это уже опасно. Машина перестанет быть управляемой и пойдет в занос, который, при отсутствии навыков у водителя, будет сложно контролировать. А неуправляемый автомобиль — это потенциальный источник опасности.

Поэтому главное в торможении — это не дать жестко заблокироваться колесам и перейти к неуправляемому скольжению. Для этого существует простой прием — прерывистое торможение. Чтобы его выполнить, не нужно держать педаль тормоза постоянно в нажатом положении, а периодически отпускать и снова нажимать ее (как бы, качая). Такое вроде бы простое действие не даст утратить водителю контроль над машиной, так как не позволит протектору шин потерять сцепление с грунтом.

Но существует еще и пресловутый человеческий фактор — водитель в экстремальной ситуации может просто растеряться и забыть обо всех правилах. Вот для подобных случаев и была придумана АБС, или по-другому — антиблокировочная система торможения.

Что такое ABS (АБС)

В простом объяснении, представляет собой электромеханический блок, который управляет процессом торможения автомобиля в сложной дорожной обстановке (гололед, мокрая дорога и т. п.).


АБС — это хороший помощник для водителя, особенно начинающего, но нужно понимать, что она только помогает в управлении машиной, а не управляет ею, поэтому полностью полагаться на «антиблок» не нужно. Водителю необходимо изучить свой автомобиль, его поведение на дороге, в каких случаях и как срабатывает тормоз АБС, какова длина тормозного пути на различных покрытиях. В идеале это следует проверить на специализированном автодроме, чтобы избежать в дальнейшем неприятностей на настоящей дороге.

Первые механизмы, действие которых напоминало принцип работы АБС, появились еще в начале прошлого столетия, только предназначалась они для самолетных шасси. Аналогичная, но уже автомобильная система, была разработана компанией «Бош», патент на изобретение которой они получили в 1936 году. Однако в действительно работающее устройство данную технологию удалось внедрить только к 60-м годам, когда появились первые полупроводники и компьютеры. Причем самостоятельно создать прототип АБС, помимо «Бош», стремились еще и «Дженерал Моторс», «Дженерал Электрик», «Линкольн», «Крайслер» и др.

Первые автомобильные АБС

  • В США, что такое АБС, вернее, ее близкий аналог, узнали в 1970 году владельцы автомобилей «Линкольн». На авто была установлена система, которую инженеры компании «Форд» начали разрабатывать еще в 1954 году, а смогли «довести до ума» только к 70-му.
  • Похожий на АБС механизм в Британии разработала General Electric совместно с Dunlop. Испробовали ее на спортивном авто Jenssen FF, произошло это в 1966 году.
  • В Европе, о понятии «антиблокировочная система автомобиля», узнали благодаря Хайнцу Либеру, который занялся ее разработкой в 1964 году, работая инженером в Teldix GmbH, и закончил в 1970-м, уже работая на Diamler-Benz. Созданная им ABS-1 испытывалась в тесном сотрудничестве с Bosch. Bosch, в свою очередь, построила уже свою полноценную ABS-2, которую в 1978 году впервые установили на «Мерседес» W116, а спустя несколько лет и на БМВ-7. Правда, ввиду высокой стоимости новой системы торможения, она использовалась только в качестве опции.

Полноценный серийный выпуск машин с «антиблоком» начался с 1992 года. Его стали устанавливать на свою продукцию некоторые крупные автопроизводители. А уже с 2004 года такой системой стали оборудовать все автомобили, сходящие с конвейеров европейских заводов.


Теоретически конструкция АБС выглядит просто и включает в себя следующие элементы:

  • Блок электронного управления.
  • Датчики контроля скорости.
  • Гидроблок.

Блок управления (БУ), по сути, представляет собой «мозг» системы (компьютер), и какие он выполняет функции, приблизительно понятно, а вот о датчике скорости и гидроблоке нужно поговорить подробнее.

Принцип работы датчика скорости

В основе работы датчиков контроля скорости лежит эффект электромагнитной индукции. Катушка с магнитным сердечником неподвижно вмонтирована в ступицу колеса (на некоторых моделях — в редуктор ведущего моста).


В ступице установлен зубчатый венец, вращающийся вместе с колесом. Вращение венца изменяет параметры магнитного поля, что приводит к возникновению электротока. Величина тока, соответственно, зависит от скорости вращения колеса. И уже в зависимости от его величины, формируется сигнал, который передается в блок управления.

Гидроблок

Гидроблок включает в себя:

  • Электромагнитные клапаны, делящиеся на впускные и выпускные, предназначенные для регулировки давления, создаваемого в тормозных цилиндрах автомобиля. Количество пар клапанов зависит от типа АБС.
  • Насос (с возможностью обратной подачи) — нагнетает нужную величину давления в системе, подавая тормозную жидкость из гидроаккумулятора, и при необходимости отбирая ее обратно.
  • Гидроаккумулятор — хранилище для тормозной жидкости.


Система АБС, принцип работы

Можно выделить три основных фазы работы АБС:

  1. Сброс давления в тормозном цилиндре.
  2. Поддержание постоянного давления в цилиндре.
  3. Повышение давления в тормозном цилиндре до необходимого уровня.

Прежде всего, нужно отметить, что гидроблок в автомобиле встраивается в тормозную систему последовательно, сразу за главным тормозным цилиндром. А являются своеобразным краном, открывающим и закрывающим доступ жидкости к тормозным цилиндрам колес.

Работа и контроль тормозной системы автомобиля проводится, в соответствии с данными, полученными блоком управления АБС со скоростных датчиков.

После начала торможения АБС считывает показания с датчиков колес, и плавно снижает скорость автомобиля. Если какое-то из колес остановилось (начало скользить), датчик скорости мгновенно посылает сигнал на БУ. Получив его, блок управления активирует выпускной клапан, который перекрывает доступ жидкости в колесный тормозной цилиндр, а насос тут же начинает ее отбор, возвращая в гидроаккумулятор, тем самым, снимая блокировку. После того как вращение колеса превысит заданный скоростной предел, «антиблок», прикрывая выпускной и открывая впускной клапан, активирует насос, который начинает работать в обратную сторону, нагнетая давление в тормозной цилиндр, тем самым притормаживая колесо. Все процессы проходят мгновенно (4-10 повторов/сек.), и продолжаются до полной остановки машины.


Рассмотренный выше принцип работы АБС, относится к самой совершенной — 4-х канальной системе, осуществляющей отдельный контроль каждого колеса автомобиля, но есть и иные типы «антиблоков».

Другие типы ABS

Трехканальная АБС — этот тип системы содержит три два установлены на передних колесах, третий — на заднем мосту. Соответственно, и гидроблок содержит три пары клапанов. Принцип работы АБС такого типа заключается в отдельном контроле каждого из передних колес, и в паре задних.

Двухканальная АБС — в такой системе происходит попарный контроль колес, расположенных по одному борту.

Одноканальная АБС — датчик устанавливается на заднем мосту, и распределяет тормозное усилие на все 4 колеса одновременно. Такая система содержит одну пару клапанов (впускной и выпускной). Величина давления одинаково меняется по всему контуру.

Сравнив типы «антиблоков», можно сделать вывод, что разница между ними заключается в количестве датчиков контроля скорости и, соответственно, клапанов, но, в целом, принцип работы АБС на автомобиле, порядок происходящих в нем процес

veloed.ru

Для чего в авто ABS, как она работает и как ей пользоваться

Современные автомобили комплектуются активными системами безопасности, помогающими избежать потерю управления авто при различных дорожных ситуациях. На некоторых моделях используется более десяти таких систем. Первой же была антиблокировочная (ABS, АБС), которая и сейчас  распространена, и используется она даже на бюджетных версиях. АБС еще и основа для ряда других систем.

Для чего нужна ABS автомобиле

ABS нужна для предотвращения полной блокировки колес при торможении, что исключает вероятность ухода в занос и снижает длину тормозного пути. Теория работы антиблокировочной системы такова – при торможении между заблокированным колесом и дорожным полотном возникает трение скольжения, сила которого ниже, чем трения качения (когда колесо вращается). К тому же при скольжении поперечные силы преобладают на продольными и колесу легче «уйти» в сторону, чем сохранять заданную траекторию – возникает трудноконтролируемый занос. Но если колесо при торможении проворачивается, то в занос авто не сорвется и сохранит траекторию движения, а тормозная система сработает с максимальной эффективностью.

Из чего состоит антиблокировочная система тормозов

АБС включает в себя две составляющие – электронную и исполнительный модуль. Первая контролирует скорость вращения колес на машине и на основе этого подает сигналы на модуль, а тот  предотвращает полную блокировку колес.

Электронная составляющая

В состав электронной составляющей входит блок управления и следящие устройства, установленные на ступицах колес датчик abs.

Датчики –  основной элемент всей системы, поскольку от их показаний зависит  работа АБС. Ранее на авто применялись пассивные датчики. В современных же моделях применяются активные датчики. Оба варианта состоят из двух элементов – следящего устройства, установлено на неподвижной части, и задающего – располагающего на вращающейся части ступицы.

Принцип работы датчиков ABS

В пассивных датчиках следящая составляющая создает магнитное поле. Задающий элемент, проходя через это поле, приводит к его изменениям. В результате, в следящем компоненте индуцируется импульсное напряжение, которое и выступает сигналом для электронного блока.

В активных же датчиках принцип функционирования  иной. В них меняющееся магнитное поле создают задающие компоненты (мультиполюсные кольца). На следящие же элементы подается напряжение от стороннего источника. Воздействующее поле приводит к изменениям параметров напряжение (в магниторезистивных датчиках меняется сопротивление, в элементах Холла изменяется само напряжение). Эти изменения поступают на блок, который по ним высчитывает скорость вращения колес.

Видео: АБС — плюсы и минусы антиблокировочной системы

Электронный блок —  управляющий элемент. Он по поступающим от датчиков сигналам определяет скорость вращения каждого колеса на основе полученной информации подает сигналы на исполнительный модуль для внесения коррективов в работу тормозной системы.

Исполнительный модуль

Воздействовать на тормозные механизмы, посредством которых замедляются колеса можно путем изменения давления в приводе тормозной системы. Поэтому исполнительный модуль врезан в привод тормозов и к нему подходят магистрали, идущие от главного тормозного цилиндра, и выходят из него трубопроводы, протянутые к тормозным механизмам.

Исполнительный модуль включает в себя:

  • впускные и выпускные клапаны;
  • гидроаккумулятор;
  • помпа обратной подачи с электродвигателем;
  • демпферная камера.

На каждый тормозной механизм приходится по одному комплекту клапанов (впускной и выпускной). По одной демпферной камере и гидроаккумулятору используется на контур. Что касается помпы, то она – одна на исполнительный модуль. Элементы соединены между собой трубопроводами.

Модуль делает кольцевание магистрали привода, что позволяет при надобности часть рабочей жидкости по сформированному кольцу перекачать из выхода модуля на вход.

Принцип работы

Работа исполнительного модуля – циклическая и включает в себя три фазы:

  1. Нарастание давления. При торможении тормозной цилиндр создает давление жидкости, и она по магистрали беспрепятственно движется к механизмам. Прямое движение жидкости даёт открытый впускной клапан, выпускной же является закрытым. В результате давление на механизмах нарастает и колесо интенсивно замедляется.
  2. Удержание. Если блок управления по показаниям датчика выявил более быстрое замедление одного из колес, то он отдает сигнал на закрытие впускного клапана этого колеса (выпускной тоже закрыт). В итоге на механизме нарастание давления прекращается, колесо прекращает замедляться, поскольку сила трения на механизме останавливается на одном уровне.
  3. Сброс. В случае, когда блок «заметил», что колесо, на котором применилась фаза удержания, все равно замедляется быстрее остальных, он подает сигнал на открытие выпускного клапана (впускной остается закрытым) и давление в магистрали сбрасывается из-за перетекания части жидкости в созданное модулем кольцо – происходит растормаживание тормозного механизма.

Жидкость при открытии выпускного клапана поступает сначала в гидроаккумулятор (выступает в роли емкости для сбора излишков). Если жидкости сбрасывается много и объема аккумулятора недостаточно, в работу включается помпа, которая перекачивает лишнее в магистраль на входе модуля.

Поскольку при работе помпы создается пульсация жидкости, для устранения этого негативного эффекта она после насоса сначала подается в демпферную камеру, где пульсация сглаживается и только потом – в магистраль.

Скорость функционирования ABS – очень высокая. Когда машина тормозит,  система срабатывает до нескольких сотен раз, меняя фазы, чтобы добиться  замедления авто. АБС работает на авто постоянно и  отключить ее нельзя.

Условия, при которых ABS неэффективна

АБС  предотвращает уход в занос и сохраняет управляемость авто. Но при определенных условиях эффективность работы ее сильно падает или же она и вовсе оказывает негативное влияние.

ABS не  обеспечивает эффективное торможение, если авто движется по дороге с плохим покрытием. Дело в том, что при движении колеса по ямам и ухабам колесо  отрывается от поверхности. Из-за того, что нет сопротивления, даже несильное воздействие колодок на диск или барабан приведет к блокированию колеса. И это «замечает» система и растормаживает колесо, хотя нужно прижатие колодок только наращивать, чтобы авто остановилось.

Негативное же влияние ABS оказывает при движении по рыхлой поверхности (снег, песок) В таких условиях заблокированное колесо перед собой «нагребает» валун, который выступает в роли клина, дополнительно замедляющего авто. Из-за работы системы колесо при торможении  проворачивается, из-за чего клин не появляется и тормозной путь удлиняется.

Видео: ABS: За и Против

avtocity365.ru

Принцип работы ABS

ABS – это антиблокировочная система тормозов. Из названия сразу становится понятным ее предназначение. Но как же она работает?

Для чего нужна ABS

Каждый водитель знает, что во время торможения рано или поздно может наступить момент, когда колеса перестают вращаться и автомобиль начинает идти юзом. Такая ситуация опасна тем, что машина становится неуправляемой. Колеса, которые не вращаются, даже если их повернуть рулем, не смогут изменить траекторию движения автомобиля.

Блокировка колеса возникает тогда, когда сила торможения превышает коэффициент сцепления шины с дорогой. Этот момент возникает каждый раз в разное время и на льду наступит гораздо раньше, чем на сухом асфальте. Поэтому торможение во время гололеда (да еще экстренное!) превращается в весьма сложное задание.

Чтобы облегчить вождение автомобиля в сложных погодных условиях, была разработана антиблокировочная система тормозов.

Как работает ABS

Принцип работы антиблокировочной системы весьма прост – она способна обнаруживать блокировку одного или нескольких колес и, когда это происходит, «отключает» тормоза. Это равносильно тому, как если бы Вы отпустили педаль тормоза. Когда колесо снова начинает вращаться, ABS регистрирует начало вращения и вновь «включает» торможение…

Главная «фишка» всех этих действий в том, что ABS отключает и включает тормоза до 30 раз в секунду! Во время работы системы педаль тормоза дрожит под ногой, а на некоторых автомобилях слышно стрекотание работающих клапанов. При этом колеса продолжают вращаться, автомобиль не теряет управление, а торможение происходит с максимальной эффективностью.

Устройство ABS

Антиблокировочная система тормозов имеет в своем составе весьма скромное количество крупных модулей. В их число входят датчики вращения колес, блок клапанов и управляющий блок. Все.

Датчики вращения служат для определения вращения колеса. Если вращения нет, но автомобиль движется, значит, колесо заблокировано. Сигнал с датчика приходит в управляющий блок, а он включает соответствующий клапан. Клапан перекрывает соответствующую тормозную магистраль, отключая тем самым тормоза. Соответственно, когда колесо начинает вращаться, сигнал идет по той же цепочке, но команда от управляющего блока отключает клапан. Подача тормозной жидкости возобновляется и торможение продолжается.

Антиблокировочные системы делятся на три вида:

1) Одноканальные. Простейшие ABS, способные управлять блокировкой и торможением только на всех колесах сразу. Малоэффективны в случаях, когда колеса разных бортов едут по разным покрытиям (классическая ситуация: под левыми колесами асфальт, а под правыми – лед).

2) Двухканальные. Работают с двумя тормозными контурами по отдельности. Если контуры распределены по бортам, то вращение колес будет регулироваться более эффективно, чем при одноканальной ABS

3) Многоканальные. Воздействуют на каждое колесо индивидуально. Такие ABS наиболее эффективны, поскольку способны управлять любым колесом именно так, как нужно в данный момент времени. Торможение будет отличным, даже если под всеми колесами будут совершенно разные покрытия.

Управляющий блок ABS имеет встроенную систему самодиагностики. Опрос датчиков и определение работоспособности системы обязательно происходит после включения зажигания. В это время на панели приборов обязан светиться специальный указатель. После нескольких секунд он так же обязан погаснуть. Если указатель продолжает светиться, значит, в ABS присутствует неисправность. Эксплуатировать автомобиль с неработающей антиблокировочной системой крайне нежелательно – нужно провести диагностику и ремонт.

russia-avto.ru

Антиблокировочная система ABS. Принцип работы

Как ни странно, многие аварии происходят именно из-за высокой эффективности тормозов. На скользких дорогах — мокрых или покрытых ледяной коркой — экстренное задействование тормозов с целью быстро остановить автомобиль либо резко снизить его скорость приводит обычно к прямо противоположному результату. Колеса блокируются и теряют сцепление с дорожным покрытием, а автомобиль нисколько не уменьшает скорость и, более того, вовсе перестает слушаться руля.

Опытный водитель в таких случаях будет тормозить прерывисто, регулируя усилие на педаль тормоза таким образом, чтобы сохранить максимальное сцепление колес с дорогой и не допустить срыва автомобиля в занос. Однако далеко не все водители имеют достаточный опыт, чтобы точно оценить ситуацию, и уж совсем немногие обладают выдержкой и необходимыми навыками, чтобы отреагировать на изменение дорожной обстановки должным образом. Отсюда аварии и законное желание инженеров приставить к тормозам «пастуха», абсолютно беспристрастного, способного исправлять оплошности водителя и сохранять ему контроль над автомобилем в любых условиях движения.

История создания ABS

Итак, своим появлением антиблокировочные системы обязаны работам конструкторов над улучшением активной безопасности автомобиля. Первые варианты ABS были представлены еще в начале 70-х. Они вполне справлялись с возложенными обязанностями, но были построены на аналоговых процессорах, а потому оказались дорогостоящими в производстве и ненадежными в эксплуатации. Далее изготовления опытных образцов дело не продвинулось, хотя, в любом случае, это был, безусловно, шаг вперед.

Лед тронулся, и следующим шагом конструкторов стала замена аналогового процессора более надежными и недорогими цифровыми электронными блоками на интегральных схемах. В 1978 году ABS второго поколения увидела свет, и первым автомобилем, получившим ее (правда, не в базовой комплектации, а под заказ за дополнительную плату), стал Mercedes-Benz 450 SEL. А сегодня уже трудно подсчитать как количество поколений ABS, так и число автомобилей, на которые антиблокировочная система устанавливается серийно.

Общее устройство и принцип работы ABS

Антиблокировочная система состоит (см. схему ABS Mercedes W123) из трех основных элементов: электронного блока управления (4), гидравлического блока (3) и датчиков скорости колес (1, 2). ABS приводится в рабочее состояние после включения зажигания и достижения автомобилем некоторой скорости движения.

В основу работы колесных датчиков положен принцип электромагнитной индукции. При вращении колеса мимо датчика проходят зубцы и впадины специального ротора и наводят в обмотке датчика электрический сигнал, частота которого пропорциональна угловой скорости колеса и количеству зубцов на роторе.

При торможении, как только датчик определяет, что колесо начинает блокироваться, электронный блок, обрабатывающий сигналы от всех датчиков, отдает управляющий импульс электромагнитным клапанам гидравлического блока (см. принципиальную схему работы ABS). Гидравлический блок установлен в тормозной магистрали сразу после главного тормозного цилиндра, а его клапаны управляют давлением жидкости в контурах тормозной системы. Если заторможенное колесо начало скользить, клапаны гидроблока понижают или временно прекращают подачу жидкости к рабочему тормозному цилиндру. Этого может оказаться недостаточно, чтобы колесо разблокировалось, и тогда электромагнитный клапан направит тормозную жидкость в отводную магистраль, снижая тем самым давление в рабочем тормозном цилиндре. Когда колесо вновь начинает вращаться, по достижении им некоторой угловой скорости, электронный блок ABS снимает свою команду, клапаны открываются, и гидравлическое давление опять передается на тормозной механизм. Торможение и растормаживание колеса будут происходить периодически (этот процесс называется модуляцией, и гидроблок иногда называют модулятором тормозного давления), и водитель ощущает работу ABS частыми резкими толчками на педали тормоза, пока не исчезнет угроза блокирования или до полной остановки автомобиля.

При работе ABS эффективность замедления автомобиля, кроме того, что управление не выходит из-под контроля водителя, остается выше, чем при торможении юзом. Испытаниями установлено, что на скользком покрытии тормозной путь автомобиля, оснащенного ABS, может быть на 15% короче, чем у обычной автомашины. Кроме того, ходимость протектора покрышек при использовании ABS увеличивается на 5-7%.

И всё же ABS не панацея

В свое время страховые компании США провели анализ дорожно-транспортных происшествий, и оказалось, что автомобили с ABS чаще становятся участниками аварий, чем автомобили с обычной тормозной системой. Так, на сухом покрытии отмечено увеличение ДТП на 42%, а на влажном — даже на 65%. Согласитесь, в свете сказанного в предыдущей главе эти цифры обескураживают. Специалисты считают, что наличие в автомобиле ABS создает у водителя иллюзию безопасности, в результате чего он не учитывает, что ABS не создает сцепления с дорогой — это прерогатива протектора и размеров пятна контакта покрышек колес. Да, ABS предотвратит блокировку тормозов и позволит сохранить контроль над курсовой устойчивостью и поворачиваемостью, но она не гарантирует уменьшения тормозного пути. Когда речь идет о сухих и нескользких дорогах, бывает как раз наоборот — тормозной путь оказывается больше, чем у обычного автомобиля, но понимание этого приходит, к сожалению, слишком поздно.

Другой вопрос — могут ли ABS всегда достоверно распознавать ситуацию? Помнится, журналисты World Off Road во время испытаний внедорожников моделировали неудачный въезд на холм: потеря сцепления на полпути вверх, сильное нажатие на педаль тормоза, чтобы удержать машину на склоне, включение задней передачи — и мягкий спуск с горы, используя торможение двигателем.

Все шло нормально, пока не пришел черед Ford Explorer, а затем и Mitsubishi Pajero, оснащенных ABS. Джипы упрямо скатывались с холма, несмотря на то, что испытатели выжимали педаль тормоза до упора: система воспринимала небольшое скольжение вниз на сыпучем склоне и резкое нажатие на тормоз в этот момент как команду разблокировать колеса. В результате и Ford, и Mitsubishi не могли удержаться на склоне без применения «ручника». Нетрудно представить, чем чревата подобная ситуация в реальной жизни, если склон достаточно длинный, коллизия приключилась ближе к вершине, водитель растерялся (или не действует стояночный тормоз), а сзади уже пристроилась какая-нибудь машина. Словом, как бы ни была хороша ABS в плане улучшения активной безопасности автомобиля, главным по-прежнему остается водитель, который обязан критически осмысливать дорожную ситуацию и реальные возможности своего «железного друга».

Проблемы эксплуатации ABS

Будем считать предыдущую главу не более чем «лирическим» отступлением и вернемся к рассмотрению сугубо практических вещей, например, неисправностей, с которыми могут столкнуться владельцы автомобилей с ABS.

Заметим, что современные ABS обладают достаточно высокой надежностью и могут длительное время работать не выходя из строя. Электронные блоки ABS отказывают крайне редко, поскольку защищены специальными реле и предохранителями, и если такая неисправность все-таки случилась, то ее причина нередко бывает связана с нарушениями правил и рекомендаций, о которых упомянем чуть ниже. Самыми же уязвимыми в схеме ABS являются колесные датчики, располагаемые вблизи вращающихся деталей ступицы или полуосей.

Место расположения этих датчиков благополучным никак не назовешь: различные загрязнения или даже слишком большой люфт в подшипниках ступицы способны вызывать сбои в работе датчиков, которые и становятся чаще всего виновниками неполадок в работе ABS.

Кроме того, на работоспособность ABS влияет величина напряжения между клеммами аккумулятора. При уменьшении напряжения до 10,5 В и ниже ABS вообще может самостоятельно выключиться через предохранительный электронный блок.

Предохранительное реле может также сработать при недопустимых колебаниях и всплесках напряжения в сети автомобиля. Чтобы этого не случилось, вот обещанные рекомендации: нельзя разъединять электрические разъемы при включенном зажигании и работающем двигателе, не желательно заводить двигатель методом «прикуривания» от постороннего аккумулятора либо предоставлять для этой цели в качестве «донора» собственный автомобиль и, кроме того, необходимо строго следить за состоянием контактных соединений на ген

mirznanii.com

Как устроен датчик АБС? Устройство и принцип работы системы ABS и 4 самые частые её поломки

При запуске электросистемы в автомобиле на его панели загорается надпись — индикатор ABS (антиблокировочной системы), которая означает запуск блока контроля различных устройств. При полной исправности системы это уведомление гаснет после автодиагностики или при старте движения. Датчик АБС — очень важный элемент автомобиля, который отвечает за безопасность его торможения.

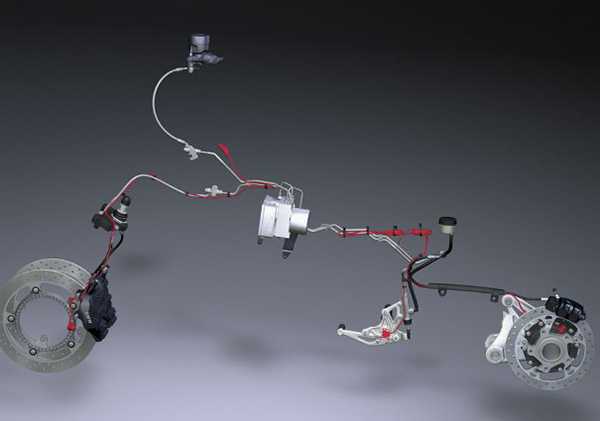

Принцип работы

Датчик АБС и разработка модернизированной тормозной системы для автомобильного транспорта позволили повысить безопасность эксплуатации техники. Производители машин начали ставить АБС в свою продукцию примерно с 70-х годов. Устройство датчика АБС состоит из следующих элементов:

  • датчики количества оборотов;
  • механизмы, устанавливаемые на колёсах;
  • гидравлический блок;
  • управляющий блок.

Главная составляющая оборудования — блок правления. Эта деталь отвечает за приём и анализ сигналов, идущих с датчиков. Полученная информация тщательно изучается электроникой, после чего ею делаются выводы об уровне скольжения автомобильных колёс. Управление же осуществляется гидравлическими клапанами.

Давление, подаваемое ГТЦ (главным тормозным центром), создаёт нажим на тормозные суппорты. Это позволяет прижать колодки тормозов к дискам. Вне зависимости от усилия автомобилиста при нажатии на педаль и ситуации, давление внутри тормозной системы все равно будет нормальным. Преимущество АБС состоит в том, что анализу подвергается каждое колесо, препятствуя блокировке.

Именно на этом и основывается принцип функционирования системы ABS. На автомобилях, оснащённых полным или задним приводом, стоит только один автодатчик, расположенный в конструкции задней оси. Сведения о риске блокировки получаются с ближайшего колеса, а специальная команда о давлении отправляется на все колёса независимо от того, как устроен датчик АБС.

Уменьшение или увеличение давления осуществляется по ступенчатой схеме благодаря особым режимам. При наличии каких-либо проблем ABS отключается, и тормоза функционируют самостоятельно. О неисправности оборудования можно узнать по специальному индикатору на приборной панели.

Проверка системы АБС

При неисправности сенсорного датчика он перестаёт отсылать команды системе, и АБС не выполняет свою задачу, то есть колёса при торможении блокируются. При наличии подобной проблемы нужно незамедлительно обратиться в автосервис.

Датчики самого простого оборудования представляют собой обыкновенную индукционную катушку, взаимодействующую с зубчатым диском из металла. Чаще всего причиной поломки АБС является разрыв кабеля. Именно такая неисправность диагностируется с применением тестера, ремонтных пинов и паяльника. Пины подключаются в разъёмы, а с помощью тестера осуществляется измерение сопротивления датчика ABC.

Этот показатель не должен превышать значений, которые указаны в инструкции по эксплуатации. В случае, если сопротивление устремлено к бесконечности, это означает, что в электроцепи произошел обрыв. Если же оно устремлено к нулю, то речь идёт о коротком замыкании.

В случае, если при визуальном изучении были выявлены обрывы, их нужно срочно отремонтировать. Для их соединения нужно воспользоваться пайкой, так как обычная скрутка может привести к усугублению поломки.

Во многих современных машинах установлена специальная система автоматической диагностики. При наличии какой-либо проблемы электроника выдаёт тот или иной код ремонта, который расшифровывается с помощью руководства к транспортному средству.

Распространённые поломки

Несущественный треск при надавливании на тормозную педаль — вполне нормальное явление. Подобный звук возникает из-за функционирования модуляторов. Если АБС неисправна, то её индикатор загорается и не потухает даже при запущенном моторе. Существует несколько самых распространённых неисправностей антиблокировочной системы:

  1. Деактивация по результатам самодиагностики. Это может быть вызвано сбоями в работе управляющего блока или повреждением проводки сенсорного датчика ABS.
  2. АБС после активации самодиагностируется, но затем выключается. Такую проблему может вызвать разрыв проводов, нарушение контактов или их окисление, где нарушена подача питания и сигналов.
  3. Появляется ошибка, но датчик АВС работает. Это является следствием обрыва в сенсорном датчике. Также её может вызвать разница давления в колёсах или даже разный узор протекторов.
  4. Полная потеря работоспособности системы. Тут может быть масса причин, начиная от поломок датчика и заканчивая износом подшипников ступиц.

Чтобы выявить неисправность, нужно проверить давление и люфт в автоколёсах, работоспособность гребёнки и ротора. Если на элементах есть сколы, то их лучше полностью поменять. Если проблема осталась нерешённой, то причина, скорее всего, кроется в электронной составляющей. В таком случае требуется получить код для диагностики.

auto-gl.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
