Устройство газового амортизатора автомобильного – Газовые амортизаторы – зависит ли от них комфорт?

Содержание

Газовые амортизаторы – зависит ли от них комфорт?

Все существующие виды устройств, гасящих колебания, подразделяются на масляные и газовые амортизаторы. Эти колебания возникают от действия подвески во время движения автомобиля, и объект внимания нашей статьи призван компенсировать их. В противном случае автомобиль будет сильно раскачиваться во всех направлениях, даже при небольшой скорости. Нарушается равновесие машины, и становится невозможно передвигаться с большой скоростью.

Принцип работы газового амортизатора и значение его прокачки

Принцип работы газового амортизатора основан на использовании газа в качестве действующего вещества. Газ с трудом проходит через маленькое отверстие между камерами, и шток замедляет свое возвратно-поступательное движение. В отличие от масляного, устройство газового амортизатора включает в свою конструкцию газ, закачиваемый под высоким давлением. Именно с помощью газа, помещенного в цилиндр, компенсируются колебания кузова.

Преимуществом газового агрегата является более высокое давление газа по сравнению с маслом, что обеспечивает ему дополнительную жесткость. Таким образом, происходит обеспечение наиболее надежного и устойчивого сцепления с покрытием дороги при передвижении на высокой скорости. С целью значительного увеличения срока службы необходима прокачка газовых амортизаторов перед установкой.

В результате прокачки ресурс этих агрегатов возрастает приблизительно на 40 %, они становятся способны выдерживать гораздо больший вес, чем масляные амортизаторы. Эта операция должна выполняться в строго вертикальном положении, при этом шток должен быть направлен вверх до того момента, пока он не будет установлен на свое место.

Следует обратить особое внимание, что амортизатор газовый двухтрубный, который не был прокачан, может привести к выходу из строя его поршневой системы. Причиной этому служит воздух, остающийся внутри гильзы.

Какие еще газовые амортизаторы могут быть в автомобиле?

Необходимо учитывать, что прокачка должна проводиться не менее двух или трех раз, некоторые виды амортизаторов требуют до 8 повторов. Таким образом, клапанный механизм предохраняется от заклинивания и других неисправностей. В настоящее время они используются не только в системе подвески автомобиля, но и в механизмах открывания различных частей кузова.

Например, амортизатор капота газовый не предназначен для больших нагрузок, поэтому его конструкция имеет отличия от обычных моделей. Он не должен быть слишком коротким, а в зимнее время следует избегать резких рывков. Теми же свойствами должен обладать газовый амортизатор крышки багажника. Здесь все зависит от того, какова интенсивность его эксплуатации. Данная конструкция как раз и предполагает частое использование багажного отделения. При условии его правильной эксплуатации это вполне долговечный механизм.

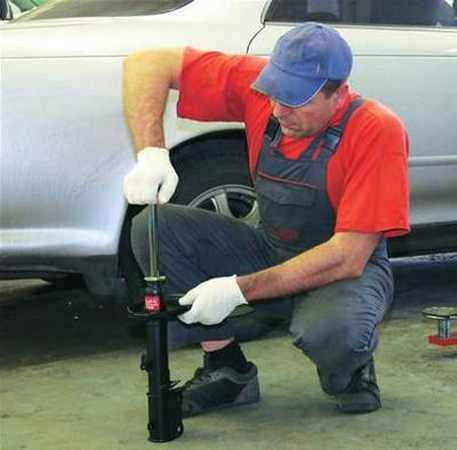

Как прокачать газовый амортизатор – полезные советы

Следует отметить и отрицательные свойства газовых амортизаторов, которые могут иметь решающее значение при выборе. Основным недостатком считается высокая цена, которая может превышать стоимость масляных вариантов в несколько раз. В случае выхода из строя газовая конструкция практически не подлежит ремонту и требует полной замены.

При движении по плохой и неровной дороге жесткость газового амортизатора может существенно повлиять на комфорт водителя и пассажиров. Кроме того, не все машины с мягкой подвеской, рассчитанные на масляный вариант, могут выдержать жесткие условия новой подвески, вплоть до получения серьезных повреждений.

Поэтому при выборе этих деталей следует, в первую очередь, учитывать реальные условия эксплуатации автомобиля. В противном случае вместо комфортной и безопасной езды может сложиться аварийная ситуация, с тяжелыми последствиями (как для машины, так и для водителя), которая повлечет за собой значительные материальные затраты. Несмотря на все это, если вы решились на это приобретение, описываем порядок действий, как прокачать газовый амортизатор.

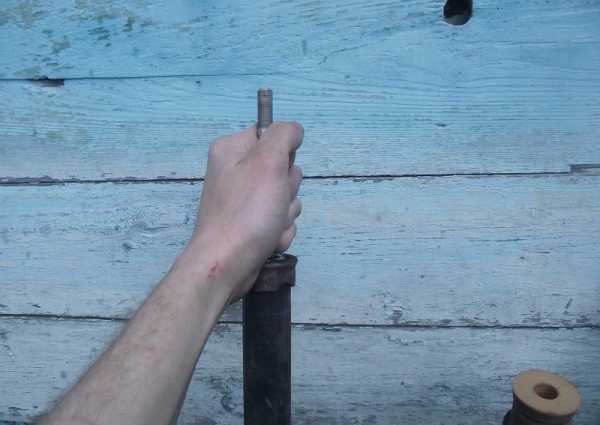

    1. Амортизатор устанавливаем вертикально штоком вниз, то есть вверх ногами от его естественного будущего положения в автомобиле. Спокойно, без резких движений сжимаем его до упора и держим в таком положении 2-3 секунды.
    2. Не меняя состояния амортизатора, переворачиваем его теперь уже вверх штоком и держим еще 3-6 секунд. Плавно отпускаем шток до полного распрямления.
    3. Теперь амортизатор переворачиваем опять вниз головой, держим его 3 секунды и опять повторяем операции 1 и 2. Всего это следует сделать до 8 раз, но не менее 5. Добиться при этом нужно того, чтобы ход штока был плавным, без рывков и проскоков. После получения такого результата амортизатор лучше установить сразу в автомобиль либо хранить его исключительно вертикально до самой установки.

carnovato.ru

Разбираем устройство амортизатора от а до я

Здравствуйте, уважаемые автолюбители! Мы настолько привыкли к комфортному движению в автомобиле, без тряски, без резких кренов, что даже не задумываемся: а за счёт чего достигается этот комфорт. Ответ лежит на поверхности. В подвеске автомобиля, одну из ведущих ролей играют амортизаторы автомобиля. Всего четыре небольших механизма, но как важны они для современного динамичного автомобиля.

Амортизатор является тем устройством, на «хрупкие плечи» которого ложится ряд важнейших задач: смягчение ударов при движении авто, демпфирование (подавление механических колебаний), влияние на тормозную и разгонную динамику автомобиля и так далее.

А вы никогда не задумывались над тем, как и почему устройство амортизатора, с виду простой трубы, позволяет ему выполнять задачу постоянного контакта колес авто с дорогой? Нет? Давайте, для информации рассмотрим, как устроен амортизатор. Может быть, эти знания помогут вам при ремонте амортизаторов своими руками.

Особенности при выборе амортизаторов

Ремонт амортизатора

При выборе амортизаторов, ваша задача – меньше внимания обращать на бренд. Работа амортизатора предполагает много нюансов, которые нужно учитывать при покупке и установке амортизатора.

  • Выбор типа амортизатора, который обеспечивает оптимальный баланс между комфортным преодолением неровностей дороги, и управляемостью автомобиля.
  • Теплообразование (отвод тепла). На жёсткость амортизатора влияет высокая вязкость рабочей жидкости и уменьшение перепускных отверстий поршня, что соответственно увеличивает температуру при работе амортизатора.
  • Аэрация при смешивании рабочей жидкости и газа, находящегося в амортизаторах с газовым подпором. Недостаток  — при смешивании образуется пена, которая, в отличие от масла сжимается, тем самым понижая эффективность демпфирования амортизатора.
  • Расположение амортизатора напрямую влияет на демпфирующую эффективность. Самый оптимальный вариант расположения амортизатора – вертикальный минимальным угловым отклонением.

Общая классификация амортизаторов для потребительского рынка:

  • По конструкции: однотрубные и двухтрубные амортизаторы.
  • По наполнению рабочим веществом: гидравлические (масло), газовые (с гидравлическим газовым подпором). Кроме того, существуют только газовые амортизаторы (давление газа 4-10 атмосфер), но они пользуются небольшим спросом у потребителя.

Общий принцип устройства амортизатора

Амортизаторы автомобиля

Основными частями амортизаторов всех типов, с учетом конструктивных особенностей, являются:

  • корпус с ушком крепления.
  • цилиндр амортизатора,
  • шток амортизатора в комплекте с кожухом и ушком крепления,
  • поршень и клапанами сжатия и отдачи и кольцами
  • пружина амортизатора,
  • уплотнительные элементы

Наиболее эффективным амортизатором является амортизатор двойного действия – гидравлический двусторонний амортизатор.

Устройство двустороннего амортизатора

Основу амортизатора составляет внутренний рабочий цилиндр, в котором находится масло для амортизаторов (гидравлическая жидкость).

При сжатии, когда шток амортизатора входит внутрь, гидравлическая жидкость прокачивается через клапан на поршне амортизатора. В рабочем цилиндре расположен шток с поршнем, который имеет систему клапанов. Внизу рабочего цилиндра расположен клапан сжатия, соединяющий внутрицилиндровую полость с полостью, расположенной между корпусом амортизатора и рабочим цилиндром.

  • Шток амортизатора – важнейшая деталь амортизатора. Его наружная поверхность выполнена из отполированного хромового покрытия. Для защиты штока устанавливается пыльник амортизатора, который предотвращает попадание на зеркало штока посторонних частиц. При нарушении зеркала штока (отслоение хромового покрытия, сколы) происходит быстрый износ манжеты. И, как следствие, потеря герметичности амортизатора.
  • Для центрирования штока относительно корпуса, предназначена направляющая втулка амортизатора.  Конструктивно, втулка запрессовывается в корпус амортизатора.

Для крепления амортизатора к кузову автомобиля предназначена опора стойки амортизатора.  Кроме того, опора амортизатора предназначена для улучшения связи между амортизатором и шасси автомобиля.

Опорный подшипник амортизатора и отбойник амортизатора (резиновая прокладка) – главные детали опоры. Выход из строя опоры амортизатора вы сможете определить сами: визуальным осмотром, либо при движении автомобиля на неровностях дороги раздаются глухие удары в кузов.

Особенностью устройства амортизаторов для легковых автомобилей, является то, что задний амортизатор более мощный по сравнению с передним амортизатором. Это связано с расчетом полной загрузки багажника (задней части) автомобиля. При выходе из строя одного амортизатора, производится замена, как правило, обоих амортизаторов на одной оси. Ремонт амортизаторов производится, но современные амортизаторы в основе своей производятся неразборными. Поэтому, знание устройства амортизатора вам нужно всего лишь для информации.

cartore.ru

Амортизатор подвески авто — их виды, работа и неисправности

Основные нагрузки при движении авто в подвеске воспринимает на себя пружинистый элемент – рессора или винтовая пружина. За счет возможности изгибаться или сжиматься эти элементы принимают вертикальное движение колеса, которое оно получает от дорожного покрытия, предотвращая полную передачу этого движения на кузов или раму авто.

Однако в работе этих элементов имеется один серьезный недостаток – при работе на изгиб или сжатие, в них образуется инерционные колебательные движения, которые как раз на кузов и передаются, раскачивая его. При этом эти колебательные движения приводят к тому, что колесо теряет постоянный контакт с дорожным полотном, что сказывается на управляемости авто.

Чтобы убрать эти колебательные движения, в конструкцию подвески включены амортизаторы. В их задачу входит снижение инерции в пружинистых элементах за счет создания сопротивления, поглощающего данную энергию.

Внешне все амортизаторы очень схожи и представляют собой цилиндрический продолговатый герметичный корпус, из которого выходит шток, перемещающийся внутри его. В нижней части корпуса имеется крепежный элемент, которым амортизатор крепится к оси колес. В авто, использующих стойки МакФерсона, амортизатор помещен в саму стойку, а вот она уже прикрепляется к ступице колеса. Шток в верхней части тоже имеет крепежные элементы, которым он присоединен к кузову или раме авто.

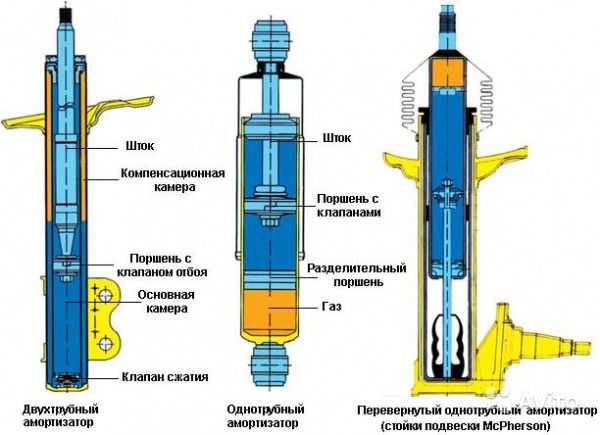

А внутренняя конструкция отличается. Они бывают двухтрубными и однотрубными. Из-за конструктивных особенностей амортизаторы подразделяются на масляные и газовые. Существуют еще так называемые газомасляные, но они скорее — подвид масляных. Интересно, что в газовых тоже присутствует масло, которая является рабочей жидкостью амортизатора.

Двухтрубные амортизаторы. Конструкция, принцип действия

Содержание статьи

Двухтрубные амортизаторы производятся как масляные, так и газомасляные. Внутри такого корпуса установлен резервуар, который является рабочим цилиндром. Между корпусом и этим цилиндром имеется небольшое расстояние.

В нижней части цилиндра установлен перепускной клапан, который называется клапаном прямого хода. В этот цилиндр помещен шток с поршнем на конце. В поршне проделаны отверстия, которые являются клапаном обратного хода. Вся внутренняя полость рабочего цилиндра заполнена маслом.

Газовый и масляный амортизаторы

Работает этот амортизатор так: при движении колеса вверх, когда производится разгибание рессоры или сжатие пружины, шток начинает перемещаться вниз – при этом поршень давит на масло, часть его уходит через клапан прямого хода в пространство между стенками корпуса и рабочего цилиндра, а часть через клапан обратного хода переходит в надпоршневое пространство. Поскольку пропускная способность клапанов незначительная, то в подпоршневом пространстве создается избыточное давление, которое является противодействием инерции пружинистых элементов.

При возврате рессоры или пружины в исходное положение – происходит обратное действие – поршень движется вверх, часть масла переходит из надпоршневого пространства в подпоршневое, а часть возвращается из пространства между стенками. Таким образом гасятся все колебательные движения пружинистых элементов.

Ещё кое-что полезное для Вас:

Видео: Monroe — двухтрубные амортизаторы.

В масляном амортизаторе все внутренние полости не полностью заполнены маслом, поскольку требуется определенное место для вытеснения масла при работе. То есть часть пространства заполняет воздух. В этом и кроется основной недостаток этих амортизаторов. Масло при работе нагревается, что приводит к снижению его вязкости, а затем и вспениванию масла. Эти эффекты связаны с тем, что охлаждение двухтрубного амортизатора затруднено, и приводят они к ухудшению его работы.

Частично данная проблема устранена в газомасляных амортизаторах. В них свободное пространство заполнено не воздухом, а газом (зачастую использую азот), причем он находится под давлением. Избыточное давление газа приводит к тому, что масло не может вспениться, но нагрев масла и потерю вязкости устранить так и не удалось.

Однотрубные амортизаторы. Конструкция и принцип действия

Конструкция однотрубных амортизаторов несколько отличается, и они все делаются газовыми. Особенностью их является отсутствие внутреннего рабочего цилиндра – корпус амортизатора им и является. Внутри на штоке так же имеется поршень, но на нем уже размещены оба клапана – и прямого и обратного хода.

Также в конструкцию входит еще один поршень-поплавок, ни с чем не связанный, в его задачу входит разделение масла и газа, который находится внизу цилиндра.

Вся верхняя полость до поршня поплавка заполнена маслом, а нижняя – газом, причем с высоким давлением.

Видео: Как определить разборный или нет амортизатор стойка

Работа данного амортизатора такова: при сжатии, когда колесо движется вверх, шток с поршнем движется вниз – часть масла перетекает в надпоршневое пространство, остаток же смещается вниз, толкая поршень-поплавок и газ сжимается. При движении колеса вниз – производится обратное действие.

Из-за отсутствия внутри дополнительного резервуара, в однотрубном амортизаторе охлаждение масла происходит более эффективно, а отсутствие свободного пространства, поскольку все оно до поршня-поплавка заполнено маслом, исключает вспенивание.

Но имеется и отрицательное качество в работе амортизатора такой конструкции – при возвратно-поступательном движении штока с поршнем, с постоянным воздействием масла на газ, которое заставляет его постоянно сжиматься и разжиматься, происходит нагрев газа, сопровождающееся увеличением его объема и как следствие – давления. В итоге при активной работе амортизатора жесткость его возрастает из-за увеличивающегося давления внутри амортизатора.

Основные неисправности амортизаторов

На какие элементы подвески влияют неисправные амортизаторы

Неисправностей амортизаторов не так уж и много, но все они приводят к тому, что данные элементы заменяются, поскольку они не ремонтопригодны.

Что касается масляных и газомасляных амортизаторов, то самой частой неисправностью в них является разгерметизация, вследствие которой часть масла выходит наружу. А из-за недостатка масла нарушается общая работоспособность, амортизатор уже не способен выполнять полностью свою функцию.

Вполне возможен и изгиб штока, в результате чего он заклинивает в одном из положений.

Ударные нагрузки, приводящие к появлению вмятин на корпусе, не всегда оказывает значительное влияние на работу двухтрубного амортизатора. Ведь между ним и рабочим цилиндром имеется расстояние, поэтому вмятина приводит лишь к уменьшению свободного пространства внутри.

А вот в однотрубном амортизаторе вмятина на корпусе является губительной. Она перекроет возможность поршню со штоком перемещаться – амортизатор заклинит и перестанет работать.

Также в однотрубном амортизаторе встречается и разгерметизация корпуса, которая приводит к нарушению работы.

Как проверить амортизатор?

Выявить выход из строя амортизатора вполне возможно и самому. Для начала нужно внимательно проверить его на наличие подтеков. Даже незначительные следы масла на поверхности будут указывать на разгерметизацию.

Если наблюдаются вмятины на корпусе масляного или газомасляного амортизатора, то еще не означает, что он вышел из строя, а вот изгиб штока будет сигнализировать о надобности в замене.

Выявить неработоспособность амортизатора можно и путем раскачивания кузова. Однако таким способом можно выявить только полную неисправность, частичное вытекание масла выявить раскачкой не удастся.

Проверяется амортизатор так: нужно с силой надавить на кузов авто со стороны проверяемого амортизатора, а затем отпустить. При исправном амортизаторе кузов сразу же станет в исходное положение, а вот если он неисправен, то кузов будет раскачиваться.

Самым же достоверным способом проверки состояния амортизатора является диагностика на специализированном стенде. Такая диагностика не только покажет состояние амортизаторов, она полностью оценит состояние подвески авто.

avtomotoprof.ru

Предназначение и работа газового и пневматического амортизатора, как работает, неисправности • Автосеть

При движении автомобиля главная нагрузка в подвеске ложится на рессору либо винтовую пружину. Пружинистые элементы принимают на себя вертикальную инерцию, которая передается колесу от дороги. Рессора или пружина гасят колебания, предотвращают полное попадание негативного движения на кузов автомобиля.

Пружинистые элементы имеют существенный минус – колебания, образующиеся при изгибании и сжатии пружины или рессоры. Эти колебания раскачивают автомобиль, передаваясь на кузов. Сильные колебания способны привести к потере контакта колеса с покрытием, снизить возможности управления автомашиной.

В этой статье про…

Амортизаторы (стойки, упоры) предназначены для гашения инерционных колебаний в рессорах или винтовых пружинах. Амортизационное устройство создает активное сопротивление колебательному движению и поглощает ненужную энергию.

Амортизатор состоит из герметически запечатанного корпуса-цилиндра со штоком внутри. Снизу находится крепежный элемент, предназначенный для установки амортизатора на ось колеса. Для автомобилей со стойками МакФерсона разработаны амортизаторы, помещаемые в стойку, которая закрепляется на колесной ступице. Верхнее крепление амортизатора предназначено для присоединения устройства к раме автомобиля.

По внутреннему устройству амортизаторы подразделяются на двухтрубные и однотрубные, масляные и газовые. Одной из разновидностей масляных амортизаторов являются газомасляные. Масло – рабочая жидкость амортизатора, поэтому оно присутствует и в газовых моделях.

Особенности двухтрубных амортизаторов

Современная промышленность выпускает масляные и газомасляные двухтрубные амортизаторы. Внутри амортизатора находится рабочий цилиндр с небольшим зазором до корпуса. В цилиндре расположен шток с поршнем. Отверстия в поршне выполняют функции клапанов обратного хода. В рабочую полость цилиндра амортизатора заливается масло.

Двухтрубный амортизатор функционирует следующим образом: после разгибания рессоры шток движется вниз, поршень оказывает давление на масло и часть «рабочей жидкости» сквозь клапан прямого хода просачивается в зазор между корпусом и рабочим цилиндром. В это же время часть масла попадает в пространство над поршнем через клапан обратного хода. Клапаны имеют маленький диаметр и в системе создается давление, противодействующее инерции рессоры или пружины.

Когда пружинистый элемент возвращается к исходному положению, поршень направляется вверх, а масло отправляется из пространства над поршнем в подпоршневой зазор. Часть жидкости втягивается в поршень из пространства между корпусом амортизатора и цилиндром. Так амортизатор гасит инерционные колебания автомобильной рессоры.

Масляные амортизаторы заполнены маслом не на 100% — необходимо пространство для вытеснения «рабочей жидкости». Оставшееся место заполнено воздухом. Это и есть основной минус амортизаторов масляного типа. Масло перегревается, вязкость падает, происходит вспенивание. Двухтрубные амортизаторы не имеют больших возможностей охлаждения, поэтому работа устройства ухудшается.

В газомасляных двухтрубных амортизаторах эту проблему частично удалось решить. Производители заполняют пространство над слоем масла азотом. Газовое давление не дает маслу вспениваться, но проблема перегрева и повышенной вязкости осталась и в газомасляных амортизаторах.

Устройство и работа однотрубных амортизаторов

Однотрубные амортизаторы всегда газовые. Основное отличие амортизаторов этого типа от двухтрубных – отсутствие встроенного цилиндра. Рабочей емкостью является корпус амортизатора. В корпусе-цилиндре находится шток с поршнем, на котором расположены два клапана – обратный и прямой.

Конструкция содержит «поплавок» — не подключенный ни к чему поршень, разделяющий газ и масло. Поправок расположен в нижней части цилиндра.

До поршня в цилиндр заливают масло, снизу закачан газ, находящийся под большим давлением. Амортизатор работает так: движущееся вверх колесо создает в системе давление, поршень начинает движение вниз, направляя масло в пространство под собой. Остатки рабочей жидкости попадают вниз, приводят в движение поплавок. Газ давит на поршень, который, одновременно с двигающимся вниз колесом, совершает обратный ход.

Масло в однотрубных амортизаторах охлаждается быстрее, воспламенение жидкости невозможно из-за высокого давления в полости.

Отрицательная особенность однотрубного амортизатора – чрезмерное давление в результате нагрева газа и его расширения. При больших нагрузках амортизатор становится жестким и плохо гасит внешние колебания.

Неполадки в работе амортизаторов

Амортизатор – надежная и прочная система, которая ломается редко. Ремонту амортизатор не подлежит – необходима его замена.

Разгерметизация – самая распространенная неполадка масляных и газомасляных амортизаторов. В образовавшееся отверстие начинает поступать масло, в амортизаторе падает давление, и он уже не способен правильно функционировать.

Еще одна частая поломка – изгиб штока. Шток западает, движение поршня нарушается.

При сильных нагрузках на корпусе амортизатора возникают вмятины. Двухтрубный амортизатор меньше боится таких ударов, а вот для однотрубного они могут стать роковыми. Вмятина на корпусе однотрубного амортизатора не дает поршню свободно перемещаться по цилиндру.

В однотрубных амортизаторах порой возникает разгерметизация: устройство ремонту не подлежит.

Проверка работоспособности амортизаторов

Диагностику амортизатора способен провести непрофессионал. Сначала внимательно изучаем устройство на подтеки. Если имеются хотя бы маленькие следы сгоревшего масла по периметру – произошла разгерметизация амортизатора.

Вмятины на корпусах амортизаторов газомасляного и масляного типа не нарушат работы устройств. При изгибе штока замена амортизатора необходима.

Полный выход амортизатора из строя выявляют простым раскачиванием автомобиля. Частичную неполадку раскачка выявить не сможет.

Проверку амортизатора осуществляют, сильно надавливая на кузов машины в том месте, где предположительно находится вышедший из строя агрегат. Отпустив кузов, наблюдаем: если амортизатор работает нормально, автомобиль сразу вернется в обычное положение. Если амортизатор сломан, кузов долго не успокоится, раскачиваясь, как потревоженное желе.

Наилучшим методом диагностики является проверка на специальном стенде. Так проверяются и амортизаторы, и подвеска автомашины.

Возможно вас заинтересует:

www.avtoset.net

Амортизаторы: устройство, проверка, признаки неисправности, замена

Амортизатор – это устройство для гашения колебаний кузова автомобиля при проезде неровностей. От исправности и правильной работы амортизаторов зависит ваша безопасность на дороге. В сегодняшней статье я расскажу вам об устройстве и принципе работы амортизаторов, какие у них бывают неисправности, а также о ремонте и замене амортизаторов.

Устройство и принцип работы амортизатора автомобиля

Итак, что такое амортизатор и для чего он нужен? При проезде неровностей на колеса автомобиля воздействуют разные силы. Эти силы передаются на кузов автомобиля при помощи пружин и системы рычагов подвески. Значительная часть сил гасится пружинами и рычагами подвески. Но, каждое действие имеет противодействие.

К примеру, наехало колесо автомобиля на кочку, пружина сжалась (т.е. взяла на себя удар, накопила энергию) и вы практически ничего не почувствовали. Но пружина уже сжата и она обязательно должна разжаться и сделав это, она отдаст часть накопленной энергии на кузов автомобиля, по-простому подбросит его вверх. Подбросив кузов вверх, пружина находится без нагрузки и тянет за собой вверх колесо, пытаясь оторвать его от дороги. Так будет происходить ровно до того момента пока кузов автомобиля опять не начнет давить на пружину и соответственно на колесо. В этот момент колесо практически не касается дороги, и вы рискуете потерять управление. Кузов, надавив на пружину и прижав колесо к дороге, опять сжал пружину, которая накопила энергию, и которая обязательно через доли секунды начнет разжиматься, и весь цикл начнется заново. И так будет продолжаться до тех пор, пока колебания не затухнут. Но как только затухнут колебания, обязательно появится еще одна кочка на дороге и все начнется с новой силой.

Для того чтобы предотвратить раскачку кузова автомобиля, а также чтобы предотвратить передачу энергии разжатия от пружины к кузову автомобиля и используют амортизаторы. Эти устройства не позволяют возникать колебаниям пружины при разжатии, а если они и возникают, то оперативно их гасят.

В статье я не буду вдаваться в древние времена (по автомобильным меркам) и рассказывать об амортизаторах фрикционного типа. Начну свой рассказ с распространенных повсеместно амортизаторах – это амортизаторы гидравлического типа.

На сегодняшний день в автомобилях используются гидравлические амортизаторы двух типов – это однотрубные и двухтрубные. Или как их еще называют в народе масляные, газомасляные и газовые. Что не совсем верно, потому что на данный момент на рынке практически не осталось только масляных амортизаторов. Подавляющее большинство современных амортизаторов — газомасляные. И отличаются они устройством – однотрубный и двухтрубный. Газовые амортизаторы используются при повышенных нагрузках, например в автоспорте, и стоят в разы дороже, чем газомасляные амортизаторы.

Итак, дальше речь у нас пойдет о газомасляных амортизаторах, которые мы будем делить на однотрубные двухтрубные.

Двухтрубные амортизаторы

Двухтрубные амортизаторы представляют собой две трубы вставленные в друг друга. Внутри внутренней трубы расположен рабочий поршень (1) с клапаном (2), который прикреплен к штоку (3) амортизатора. На дне внутренней трубы расположен клапан (2). Вся эта конструкция заполнена маслом (4). Вверху, между внешней и внутренней трубой находится компенсационный газ (5) под небольшим давлением.

При нажатии на шток (3) рабочий поршень (1) двигается вниз и частично перепускает через клапан (2) масло в верхнюю часть внутренней трубы. Повышенное давление под поршнем (1) компенсируется перепусканием масла через клапан (2) расположенный на дне внутренней трубы. Избыточное давление во внешней трубе компенсируется сжатием газа (5). При прекращении надавливания на шток (3) газ разжимается, создает повышенное давление масла во внешней трубе. Масло из внешней трубы, через клапан (2), расположенный на дней внутренней трубы, устремляется во внутрь внутренней трубы и давит на рабочий поршень (1). Рабочий поршень начинает двигаться вверх и через клапан (2) расположенный на рабочем поршне перепускает масло в нижнюю часть внутренней трубы. Этот процесс продолжается до тех пор, пока давление во всех трех полостях не уравняется.

Сложно? Да, не просто. Именно поэтому сейчас при производстве автомобилей двухтрубные амортизаторы используются все реже и реже.

К достоинствам амортизаторов такого типа можно отнести:

  • Относительная простота изготовления;
  • Меньшие требования к уплотнительному кольцу штока;
  • Возможность ремонта;
  • Более плавный и мягкий ход автомобиля.

К недостаткам можно отнести:

  • Большой риск потери своих свойств из-за смешения газа и масла;
  • Риск перегрева амортизатора из-за смешения газа и масла;
  • Замедленная реакция на неровности дороги;
  • Худшая управляемость автомобиля на неровностях дороги.

В целом, эти амортизаторы можно использовать на автомобилях, которые передвигаются по очень хорошим дорогам или по плохим дорогам, но на очень небольших скоростях. Удовольствие честно скажу, так себе.

На данный момент эти амортизаторы устанавливают в заднюю подвеску бюджетных автомобилей. И с каждым днем количество таких автомобилей становится все меньше и меньше.

Однотрубные амортизаторы

Однотрубные амортизаторы произвели настоящую революцию на рынке автомобилей. Эти амортизаторы сейчас используются практически повсеместно, от бюджетных до самых дорогих автомобилей.

Представляют собой трубу заполненную маслом (4). В масле находится рабочий поршень (1) с клапаном (2), который присоединен к штоку (3). В нижней части амортизатора находится разделительный поршень (6), который отделяет газ от масла. Ниже разделительного поршня (6) находится газ (7) под большим давлением (20 – 25 атм).

При надавливании на шток (3) рабочий поршень (1) сжимает под собой масло (4) и частично перепускает его через клапан (2) в верхнюю часть амортизатора. Повышенное давление под рабочим поршнем давит на разделительный диск (6) который в свою очередь сжимает газ (7). При прекращении надавливания на шток (3), сжатый раз (7) разжимается и через разделительный поршень (6) передает давление маслу (4) которое находится под рабочим поршнем (1). Давление масла толкает рабочий поршень (1) вверх, который движется вверх и перепускает через поршень (2) масло в область под собой. Этот процесс происходит до тех пор, пока давление газа, масла над и под поршнем (1) не уравновесится.

Намного проще, мне кажется.

К достоинствам амортизаторов такого типа можно отнести:

  • Моментальное реагирование на неровности дороги;
  • Практически эталонная управляемость автомобиля;
  • Невозможность смешения газа и масла;
  • Практически отсутствует возможность перегрева.

К недостаткам можно отнести:

  • Невозможность ремонта;
  • Сложность изготовления уплотнительного кольца штока из-за повышенного давления;
  • Меньший комфорт на плохих дорогах.

Признаки неисправности амортизатора

К признакам неисправности амортизатора можно отнести:

  • Течь масла из уплотнительного кольца штока;
  • Сквозная коррозия корпуса амортизатора;
  • Люфт между штоком и корпусом амортизатора;
  • Не полное выталкивание штока на снятом амортизаторе.

При любой из этих неисправностей следует заменить пару амортизаторов на оси автомобиля.

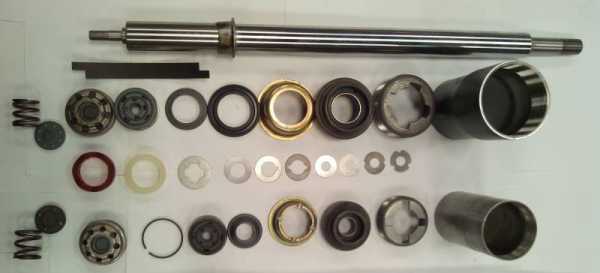

Ремонт амортизатора с помощью ремкомплекта

Сразу следует сказать, что отремонтировать можно только двухтрубные амортизаторы.

Для ремонта вам понадобится:

  • Ремкомплект амортизатора;
  • Масло для автоматических КПП;
  • Специальный ключ для верхней крышки амортизатора;
  • Много чистой ветоши;
  • Обезжиривающий состав (очиститель тормозов).

Все это вы можете приобрести в автомагазине.

Для проведения процедуры ремонта амортизатора нужно поддерживать максимальную чистоту на рабочем месте. Даже самая маленькая песчинка, попавшая внутрь амортизатора, может вывести его из строя.

Для начала следует снять амортизатор с автомобиля и очистить его корпус. После этого открутить верхнюю крышку амортизатора и разобрать его. Для пущей надежности записывайте или фотографируйте взаимное расположение деталей амортизатора. Затем, отмойте от старого масла и обезжирьте все металлические части амортизатора. Замените все резинки в амортизаторе новыми из ремкомплекта. Залейте в амортизатор новое масло и закрутите крышку. После этого следует прокачать амортизатор, для этого установите амортизатор вертикально штоком вверх и несколько раз плавно надавите на шток.

После этих процедур амортизатор готов к установке на автомобиль.

Замена амортизаторов

Замену амортизаторов следует производить на вывешенном и хорошо закрепленном автомобиле. Снимите амортизатор с автомобиля. Для подвески типа МакФерсон (пружина одета на шток амортизатора) вам потребуются специальные стяжки для сжатия пружины. Сожмите пружину (внимание, очень травмоопасный момент, надежно фиксируйте пружину в сжатом состоянии) и открутите гайку на верхней опоре амортизатора. Снимите опору и пружину. Замените пыльники и отбойники амортизатора. Соберите амортизационную стойку в обратном порядке и установите ее на автомобиль.

voditelauto.ru

зачем нужен газ в амортизаторах

 масляные или газо-масляные?



во-первых, чисто газовых амортизаторов в подвеске автомобилей не бывает.

Амортизатор — это гидравлический тормоз пружины(с)BOGE

Не углубляясь в устройство, просто надо знать, что остановка движения штока происходит за счёт сопротивления масла, сквозь которое он движется.  Накачиваемый в амортизаторы газ вовсе не заменяет масла, и даже не меняет характеристики амортизатора -он остаётся в верхней части, и просто не даёт маслу пениться.

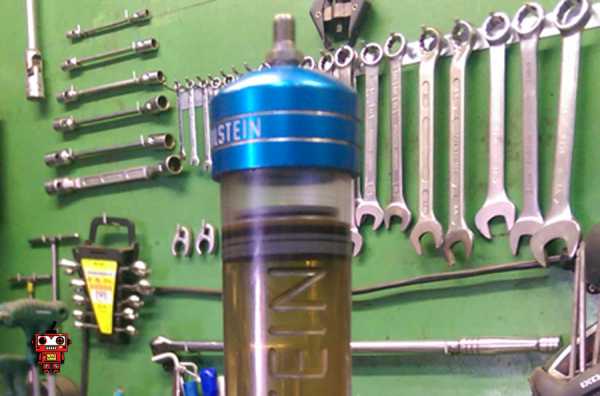

Фирма БИЛШТАЙН изготовила специальный демонстрационный амортизатор

































стоит несколько раз подвигать штоком вперёд и назад, можно увидеть, как в масле появляются пузырьки.































































это пузырьки воздуха, сквозь которые поршень с клапанами проваливается, не встречая прежнего сопротивления

но стоит в полость над маслом подать немного воздуха, как пузырьки на глазах пропадут



и нужно будет очень долго качать за шток, что бы они появились снова. Суть этого явления проста — газ поджимает масло, не давая образоваться пузырькам. И амортизатор остаётся работоспособным.

В переводе на повседневную езду это выглядит примерно так: на масляном амортизаторе вы сможете переехать подряд пять лежачих полицейских, и масло вспенится, дальнейшая езда будет уже без должного гашения движения кузова. На амортизаторах с газовым подпором вы сможете без последствий преодолеть 10 препятствий подряд.

Существуют и другие способы борьбы со вспениванием. Например, более дорогое масло. Как, например, в амортизаторах KONI. Но если рассматривать линейку мало бюджетных изделий, типа Боге ил Билштайна, тот в них газ очень нужен.

Что же касается укоренившегося стереотипа, что масляные амортизаторы нужны для комфорта, а газо-масляные более жесткие, то нужно просто отличать причины от следствий. Например, фирма BOGE предлагает в продаже три линии своей продукции. Серия AVTOMATIC соответствует тому, что ставится на машину с завода. Серия TURBO-GAS для тех, кто хочет изменить характеристики своего автомобиля, сделать езду более спортивной и точной. Ну и серия PRO-GAS — нечто промежуточное, комфорт в средних режимах, ужесточение в крайних.

Так вот для VW первых трёх поколений с завода шли масляные амортизаторы. И по сравнению с ними газо-масляные из серии TURBO-GAS уменьшали ход штока, что многими воспринимается, как жесткость. Но если взять машины следующего поколения, то уже штатно, с конвейера, шли газо-масляные амортизаторы. С различными характеристиками, по желанию клиента.

Нельзя так же забывать о взаимозависимости деталей подвески. например, ресурс сайлентблоков зависит от количества скручиваний. С масляными амортизаторами этот лимит будет выбран  раньше, чем с более жесткими характеристиками.

Ни к каким выводам я вас подталкивать не буду, но необходимой информацией для собственного выбора вы уже имеете.

remontvw.spb.ru

Как прокачать амортизаторы газовые и масляные перед установкой

Неправильная прокачка амортизаторов – одна из причин их быстрой поломки. Поэтому перед установкой на автомобиль, их необходимо прокачать. Из статьи вы узнаете, как устроены амортизаторы, что происходит во время прокачивания и как правильно прокачать их.

Как устроены амортизаторы

Любой амортизатор, вне зависимости от того, газовый он, газо-масляный или масляный, работает по одному принципу. В камере амортизатора движется поршень с очень маленькими отверстиями. При движении в любую сторону он создает там избыточное давление, скорость движения падает а сопротивление возрастает. Действующее вещество проникает во вторую часть камеры, где давление заметно ниже, благодаря чему давление в сжимаемом участке камеры снижается и поршень продолжает движение. При достижении конца камеры действующее вещество полностью переходит в другую сторону. Когда поршень движется в обратную сторону, процесс демпфирования происходит аналогично.

Почему важно устанавливать амортизаторы только после прокачивания

Вне зависимости от типа амортизатора, прокачка позволяет равномерно распределить рабочее вещество по цилиндру и уровнять давления. Если этого не выполнить, возникнет критический перепад давлений, который приведет к повреждению резиновых элементов поршня. Это особенно важно для устройств, которые хранили в горизонтальном положении. Также прокачка позволяет проверить работу амортизатора и его исправность. Ведь шток исправного амортизатора, при невысоких нагрузках и малой скорости передвижения входит и выходит плавно, без больших усилий, стуков и провалов.

Как проверить амортизатор

Если вы собираетесь устанавливать разборный масляный амортизатор, сначала вскройте его и проверьте состояние деталей и уровень масла. При необходимости долейте веретенное масло или жидкость для АКПП и ГУР с низкой температурой замерзания. Возможно, вы сможете найти в автомагазине «жидкость для амортизаторов» типа АЖ-12Т или ей подобную. При полностью введенном штоке уровень масла доходит до верхней фиксирующей гайки. Извлеките цилиндр. Если у вас не цилиндр, а картридж, то долить масло или визуально оценить состояние деталей не получится.

Осмотрите поршень и клапан, нигде не должно быть перекосов. При обнаружении порванных резиновых деталей или лопнувших пружин, замените их. Проверьте масло – в нем не должно быть грязи, кусочков резины или металла, пузырей и запаха гари. Если масло грязное, слейте его и промойте корпус соляркой. Убедившись, что все нормально, вставьте цилиндр в корпус амортизатора и залейте/долейте масло, после чего закрутите фиксирующую гайку.

Как правильно прокачать амортизатор

Прокачка газового и масляного (включая газо-масляные) проводится по-разному. Причина – различные характеристики рабочих веществ и отличия в конструкции. Самое главное правило при прокачке – все действия выполнять плавно и без лишних усилий. Если шток не входит, не надо давить двумя руками или забивать молотком, найдите и устраните причину. После каждой операции выжидайте 3–5 секунд, чтобы рабочее вещество успело пройти через поршень.

  • Прокачка масляного и газо-масляного амортизатора

Для прокачки масляного амортизатора любых моделей сделайте следующее:

  1. Если амортизатор в коробке находится в сложенном состоянии, переверните его штоком вниз.
  2. Вытащите шток на ¾ длины. Если амортизатор поставляют в разложенном состоянии, переверните его штоком вниз и подержите так. Если невозможно вытащить шток, накрутите на него гайку и тащите за нее. Если и это не помогло, разберите амортизатор и проверьте наличие масла. Если масло на месте, необходимо заменить амортизатор.
  3. Поверните амортизатор в нормальное состояние.
  4. До упора вдавите шток.
  5. Вытащите шток на ¾ длины.
  6. Четыре раза выполните пункты 2 и 3, после чего проверьте работу амортизатора.
  7. Поставьте его на пол штоком вверх, и пытайтесь резкими надавливаниям ввести шток. Если шток движется плавно, амортизатор исправен и прокачан. Если проваливается рывками, неисправен поршень или резиновые детали. После прокачки установите амортизатор на автомобиль. Если по каким-то причинам вы будете делать это позже, храните его в вертикальном положении.

  • Прокачка газового амортизатора

Для прокачки газового амортизатора сделайте следующее:

  1. Установите его штоком вниз, выждите необходимое время и вытягивайте его до упора. Если шток уже внизу, то подержите его в нужном положении.
  2. Введите шток до упора.
  3. Переверните амортизатор.
  4. Вытащите шток до упора.
  5. Вдавите шток до упора.
  6. Выполните четвертый и пятый пункты 4 раза. Шток полностью исправного и прокачанного амортизатора должен входить и выходить с маленькой скоростью при среднем усилии, без применения гайки. Если не получается одной рукой вдавить или извлечь шток, накрутите гайку, возможно у вас устройство с повышенной жесткостью. Если и гайка не помогла, амортизатор неисправен.
  7. Проверьте его работоспособность как описано в пункте 7 предыдущего списка. Прокачанный амортизатор установите на автомобиль или храните в вертикальном положении с вытащенным штоком.

Видео — Прокачка стойки (амортизатора) ВАЗ

Вывод

Прокачка перед установкой – обязательная процедура для любого вида и типа амортизатора. Она позволит вам обнаружить заводской брак и подготовить устройство к установке на автомобиль. Установка непрокачанного амортизатора в десятки раз сократит срок его службы и сделает управление автомобилем смертельно опасным.

vipwash.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
