Привет всем чипмейкерам. Начитавшись тем на форуме, захотелось сделать мне пресс из домкрата. Купил домкрат Vitol 10тонн. Так как штатный режим работы меня не устраивал, пришлось переделывать домкрат для работы вверх ногами. С гидродомкратами столкнулся впервые в жизни. Хочу сказать спасибо автору тему Vitek_s_Pitera за собственно тему и личные практические советы по переделке домкрата!

И так, зажав с товарищем домкрат в мощные станочные тиски, газовым ключом №5 открутили верхнюю гайку. Решил вкрутить металлическуб трубку, для этого нужно было нарезать резьбу М5 в масловсасывающем отверстии. Трубку взял от компрессора холодильника, нарезал резьбу М5. Так как мешал стакан поршня его пришлось откручивать. Скажу чесно не хотел этого делать так как боялся ключом деформировать стакан. Но все-таки решился. Ключ №3 помог (усилие слабое пришлось приложить). Просверлил масловсасывающий канал с 3,8 на 4,2 мм и нарезал резьбу М5.

Вкрутил медную трубку на фиксатор резьбы, собрал домкрат и начал прокачивать, чтобы трубка была снизу а заливное отверстие сверху. Штатным насосом ничего не получалось, Тогда решил — открутил предохранительный винт-клапан и закрутив спускной руками открутив немного шток, чтобы ухватится начал его вытягивать, открутив спускник — руками задвигал шток, и так раз 8 пока полностью не набрал поршневой стакан масла и не выпустил весь воздух. Да, заливное отверстие закрыл резиновой пробкой при этих операциях. Масло залил И-20. Ушло где-то 400 мл. Перевернул дократ после таких манипуляций и Ура! работает! Пробовал поднимать груз (неудобно правда шток малый диаметр имет — но работает хорошо. Один нюанс — постояв пол дня верх ногами (теперь его так транспортировать и хранить — чтобы заново не прокачивать) Под верхней гайкой штока выступило пару капель масла (прокладки там нет с завода, вот китайцы не могли для меня поставить :)).Посмотрю что будет завтра, можно еще немного поджать гайку, а если нет пройдусь стык каким-то герметиком, правда не знаю еще каким, и буду собирать металл на раму пресса. Но это уже другая история будет.

Еще раз Vitek_s_Pitera спасибо за помощь! Удачных всем желающим переделать домкрат переделок!

Изменено 2 декабря, 2015 пользователем pufik150

Как заправить маслом гидравлический домкрат?

Содержание

Что вам приходит в голову при упоминании гидравлического домкрата? Если легкий подъем тяжестей и отсутствие нагрузки на спину, то вы оптимист. Если сложное обслуживание и замена масла, то пессимист. Но не будем делить все на черное и белое. И не будем концентрироваться лишь на недостатках. Тем более что мы расскажем, как легко и без проблем заправить маслом гидравлический домкрат.

Точно ли пора менять масло?

Как пользоваться домкратом, знают все. А вот как и с какой регулярностью его обслуживать – для многих загадка. Чтобы понять, зачем и как часто заправлять маслом оборудование, разберемся, как оно работает.

Каково устройство гидравлического домкрата?

В основе лежит принцип действия сообщающихся сосудов. Вы нажимаете на рукоятку, жидкость из нагнетательного насоса выталкивается в цилиндр, поршень начинает двигаться, приподнимая груз. По сравнению с механическим домкратом гидравлический требует меньше физических усилий и временных затрат. Работа с ним идет легче и быстрее. Но такая конструкция домкрата имеет и свои недостатки. Зачастую жидкость вытекает из корпуса, например, из-за неправильного хранения или просто с течением времени.

Как часто нужно менять масло в домкрате?

При нечастом использовании масло в домкрате следует менять

2 раза в год. Но если вы работаете с этим оборудованием регулярно, то лучше проводить замену каждый месяц.

Почему нужно менять масло?

• Жидкость из бачка часто протекает, особенно у бутылочных домкратов, если хранить их в горизонтальном положении. Способствовать этому могут, например, частые транспортировки в багажнике автомобиля.
• Со временем масло портится. В него попадают загрязнения, образуется пена. Оно теряет вязкость или загустевает из-за неподходящих температурных условий.

Если масло вытекло или потеряло свои первоначальные свойства, домкрат может, во-первых, перестать работать – поршень просто не будет подниматься, во-вторых, сломаться – механизмы внутри могут заржаветь, в конструкции может накопиться лишний воздух и т.д. Даже самый лучший домкрат без должного обслуживания может резко опустить груз в неподходящий момент. Из-за этого автомобиль, например, может упасть прямо на днище кузова. В такие моменты может пострадать и автомеханик. Своевременная замена масла в домкрате – это гарантия сохранности груза и вашей безопасности.

Какое масло заливать в домкрат?

Внимание!

Не заливайте в оборудование моторное масло, тормозную или трансмиссионную жидкость, глицерин или воду. Эти жидкости могут вызвать повреждение механизма, коррозию и привести к внезапному падению домкрата с грузом.

А что заливают в домкрат? Только гидравлическое масло может обеспечить долгую, продуктивную и безопасную работу.

Перед заправкой домкрата нужно определиться, какое масло подойдет больше. От этого выбора будет зависеть, как хорошо будет работать оборудование и как долго оно вам прослужит. Подходящую жидкость можно легко подобрать в разделе «Гидравлические масла» на нашем сайте. Для этого просто введите название своего домкрата или код товара на нашем сайте в строке поиска.

Сайт направит вас к разделу «Расходные материалы» в карточке товара, где вам нужно будет выбрать необходимый пункт.

Можно также просто зайти в этот раздел из карточки товара.

Качественное масло для гидравлического домкрата должно обладать следующими свойствами.

• Подходящий класс вязкости

Это обозначение текучести масла. Его подбирают в зависимости от климатических условий. Чем холоднее условия эксплуатации, тем ниже должно быть значение. Класс вязкости обычно обозначается аббревиатурой VG (Viscosity Grade) и имеет значения в диапазоне от 5 до 150.

Низкая вязкость: 5 – 15

Средняя вязкость: 22 – 32

Высокая вязкость: 46 – 150

В российских условиях лучше выбирать значение чуть выше среднего. Масла с низкой вязкостью будут плохо смазывать детали, а с высокой будут сильно застывать на морозе. В нашей стране чаще всего используются масла с классом вязкости 32. Приведем примеры с сайта ВсеИнструменты.ру.

На нашем сайте выбрать масло с подходящим классом вязкости легко. Достаточно выбрать нужный фильтр.

• Подходящий температурный диапазон

Часто на маслах указывается, при каких температурах их можно использовать. Это значительно облегчает выбор. Чтобы правильно подобрать масло по температурному диапазону, определитесь, где вы будете использовать домкрат: в теплом гараже, автосервисе или на зимней дороге.

Например, для работы на улице в мороз подойдут масла с низкой минимальной температурой использования.

Для работы в жарких цехах или на улице под палящим солнцем лучше использовать масла с высокой максимальной температурой использования.

Для работы в теплом гараже или автосервисе подойдут практически любые масла.

На нашем сайте в фильтрах вы можете выставить необходимую минимальную и максимальную температуру использования масла.

• Антикоррозионные свойства

В масла часто добавляют присадки, которые защищают механизмы от ржавчины. Это полезно, если домкрат используется в условиях высокой загрязненности или влажности. Если масло будет защищать детали от коррозии, то оборудование прослужит вам долго. Про наличие антикоррозионных свойств обычно написано на этикетке или в карточке товара.

• Антипенные свойства

В процессе эксплуатации во многих маслах образуются пузырьки, которые впоследствии ведут к накоплению лишнего воздуха в насосе.

Они могут привести к ухудшению работы или поломке домкрата. Чтобы исключить это, в масла добавляют специальные присадки, препятствующие появлению пузырьков. Информация о наличии антипенных свойств обычно указана на этикетке.

Как залить масло в домкрат?

Для обеспечения чистоты на рабочем месте лучше сразу постелить салфетки, газеты, бумагу или полиэтилен. Не забудьте поставить емкость, в которую будете сливать старое масло.

Шаг 1. Опустите домкрат

Это необходимо, чтобы вся жидкость оказалась в резервуаре для масла. Как опустить домкрат? Просто поверните перепускной клапан, который находится внизу корпуса, и рабочий поршень опустится вниз. В таком положении удобнее проводить обслуживание домкрата.

Шаг 2. Найдите отверстие для залива масла

Бывают разные виды домкратов, и отверстие у них находится в разных местах. В бутылочном оно расположено на бачке (крупном цилиндре). У подкатного домкрата отверстие тоже обычно находится в основном цилиндре.

Возможно, придется открутить крышку над бачком. Отверстие может быть закрыто либо винтом, либо заглушкой.

Шаг 3. Слейте старое масло

Снимите заглушку или винт с отверстия для залива масла. Для удобства бачок у подкатного домкрата можно снять. Если оборудование неразборное, можно просто перевернуть домкрат. Для ускорения слива можно несколько раз покачать насос. Часть масла может остаться под поршнем. Его тоже нужно несколько раз сдвинуть вверх-вниз.

Шаг 4. Залейте новое масло

С помощью шприца или масленки залейте рабочую жидкость в отверстие, расположенное на бачке. Закрутите винт или закройте его заглушкой.

Шаг 5. Избавьтесь от лишнего воздуха в домкрате

Для этого несколько раз опустите и поднимите рукоятку домкрата. Это поможет вытравить весь лишний воздух.

Заправка маслом домкрата – это совсем не сложно. Для этого необязательно обращаться в сервис обслуживания. Мы уверены, что вы отлично справитесь самостоятельно! Надеемся, что наши советы вам пригодятся.

Устройство гидравлического домкрата

Для того, чтобы поднять автомобиль для ремонта или замены колеса используется домкрат. Они бывают разной конструкции. Самыми распространёнными являются механические и гидравлические. В этой статье подробно рассмотрим принцип действия и устройство гидравлического домкрата, а также различные варианты конструкции.

Принцип работы гидравлического домкрата

Это устройство простое и надежное. Если соблюдать условия хранения и эксплуатации, то это он прослужит вам очень долго.

Для того, чтобы поднять автомобиль применяется домкрат

Работает гидравлический домкрат по следующему принципу, который позволяет производить подъем автомобиля, имеющего вес в несколько тонн, а иногда и в несколько десятков тонн. Устройство не сложное – это два сообщающихся сосуда разного диаметра, заполненных жидкостью и несколько клапанов. Как видите все довольно просто и если все детали выполнены качественно из долговечных материалов, то ломаться тут нечему.

Износу подвержены только резиновые уплотнения поршней и сальники цилиндров.

Рабочий цилиндр, шток которого поднимает автомобиль, большого диаметра, а вот главный цилиндр имеет диаметр в несколько раз меньший. В этом и заложен принцип действия всего устройства. Главный цилиндр приводится в действие с помощью рычага, масло через обратный клапан попадает в рабочий цилиндр и поднимает его. Усиление создается за счет разницы площадей сечения цилиндров. Полный ход главного, обеспечивает незначительное движение второго. Разница хода двух цилиндров пропорциональна разнице их диаметров. Благодаря этому человек, не прилагая серьезных усилий, может поднять и пять, и десять, и несколько десятков тонн.

Для того, чтобы масло не перетекало обратно в резервуар служит обратный клапан. Жидкость может протекать через этот клапан только в одну сторону. Есть еще один клапан, который открывается вручную, он необходим для того, чтобы перепустить жидкость обратно и опустить поднятый автомобиль в исходное состояние. Принцип работы и его устройство указаны на схеме.

Конструкция гидравлического домкрата

Для подъема автомобилей используются два типа: бутылочные и подкатные.

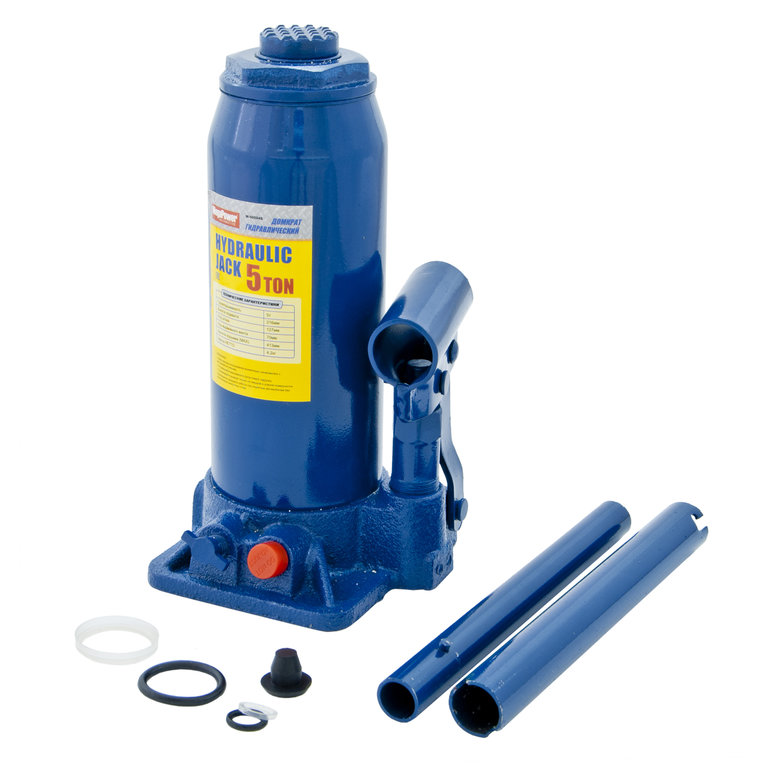

Гидравлический домкрат бутылочного типа

Итак, гидравлический домкрат бутылочного типа. Он состоит из вертикального корпуса большого диаметра и примыкающего к нему маленького цилиндра, к штоку которого подходит съемный рычаг. Корпус установлен на опорной площадке, в штоке у него часто есть винтовой удлинитель, который необходим для того, чтобы увеличить высоту подъема. Два цилиндра соединены между собой, через обратный клапан.

В корпусе есть резервуар для хранения запаса масла и перепускной клапан, чтобы опустить шток бутылочного гидравлического домкрата. Все детали должны быть выполнены из прочных сплавов, так испытывают значительные нагрузки и защищены от коррозии.

Конструкция другой разновидности – подкатного гидравлического домкрата, отличается только расположением цилиндров и наличием большой площадки на роликах. Подъем автомобиля с помощью гидравлического подкатного устройства, осуществляет не сам шток, а соединенный с ним рычаг. На этом рычаге установлен металлический пятак. Подкатная конструкция более устойчива, чем бутылочная и вероятность того, что поднятый автомобиль сместится и свалится с опоры гораздо меньше.

Несмотря на это, меры безопасности при работе должны выполняться всегда. Обязательно фиксировать автомобиль с помощью стояночного тормоза, включенной передачи трансмиссии и установкой упоров под колеса. Для работы под поднятым автомобилем всегда устанавливать страхующую подставку. Эти меры позволят обезопасить работающего человека. Подробную конструкцию вы сможете увидеть на чертеже.

Подкатный гидравлический домкрат

Обслуживание и ремонт домкрата

Наиболее частой неисправностью является течь рабочей жидкости через уплотнения и сальники. Необходимо точно определить место течи и отремонтировать. Нужно использовать только специальные маслостойкие сальники и прокладки. Выход из строя клапанов может быть связан с засорением или поломкой пружин. Необходимо разобрать прочистить и заменить неисправные детали.

А вот хранить их нужно только в исходном состоянии, чтобы шток был полностью скрыт в корпусе, это убережет его от коррозии. Кроме того, бутылочный тип необходимо хранить вертикально, чтобы рабочая жидкость не вытекла. Один раз в несколько лет нужно провести замену рабочей жидкости. Это простая процедура. На корпусе есть заправочное отверстие, закрытое винтовой пробкой. Через это отверстие производится слив и заправка новым маслом. После этого необходимо, без нагрузки, несколько раз полностью поднять и опустить шток. Таким образом выйдет воздух, который мог попасть в систему.

Это надежное устройство, позволяющее поднимать груз в несколько десятков тонн. Устроен он не сложно. С точки зрения грузоподъемности, гидравлика значительно опережает конструкции других типов. Но, к сожалению, есть и недостатки:

• Большой вес, действительно большой, в несколько раз тяжелее механических конкурентов.
• Особые условия хранения, для сохранности рабочей жидкости и риска коррозии рабочих элементов. Особенно это касается домкрата бутылочного типа.
• невозможность использования при низких температурах. Гидравлическая жидкость густеет при температурах ниже -25 градусов, теряется эластичность уплотнений, повышается риск выхода из строя.

Проведя анализ достоинств и недостатков различных конструкций можно прийти к следующему выводу. Для использования с легковым автомобилем, весом до двух тонн для необходимого дорожного ремонта (замена колеса) достаточно компактного механического домкрата. А вот для подъема большой и тяжелой машины лучше рассмотреть возможность использования гидравлики.

Как разобрать домкрат гидравлический

Ремонт гидравлического домкрата: как починить устройство своими руками

Домкрат — это устройство, которое используется для поднятия груза на небольшую высоту. В древности домкратом ломали вражеские ворота при осаде, сейчас его используют в мирных целях — для ремонта зданий или автомобилей. Однако может случится так, что механизм сломается, и ремонт потребуется уже ему самому. Поэтому важно знать, как отремонтировать гидравлический домкрат своими руками.

Как устроен гидравлический домкрат

Гидравлический домкрат — это легко транспортируемое устройство, которое обладает максимальной грузоподъемностью в сравнении с остальными подобными механизмами. Также среди собратьев его отличает долговечность.

Внешний вид

Принцип действия

Внешне видно несколько деталей:

• Цилиндр — в нем размещены поршень и два отдела с рабочей жидкостью.
• Насос, который перекачивает жидкость. Он соединен с цилиндром клапанами.
• Рычаг.
• Опорная точка.

Насос перекачивает жидкость из первого резервуара в передней плоскости цилиндра в другой, который расположен в задней плоскости. По принципу сообщающихся сосудов в том отделе, откуда убрали жидкость, создается повышенное давление. Оно выталкивает поршень, а он поднимает груз.

Механизм очень простой, так же, как и конструкция, за счет маленького количества деталей. Стоит рассмотреть функцию дополнительных элементов:

• Основание — то, на что установлен насос. База должна иметь большую площадь, чтобы компенсировать механическое давление при поднятии груза.
• Резервная емкость — соединена с цилиндром, в ней размещена рычажная система и насос.
• Поршень — поднимается за счет поступления масла.
• Плунжер — ограничивает высоту поднятия поршня.

Детали домкрата

Домкрат располагается снизу от поднимаемого объекта и не нуждается в веревках, канатах, крепежах и других вспомогательных деталях. Но и удерживать долгое время объект на весу не получится — устройство служит исключительно для поднятия.

Чем отличаются модели

Главная отличительная черта домкратов — их грузоподъемность, высота подхвата и подъема. С ориентацией на них изменяются модели устройств. Например, высота подъема зависит от расстояния между основанием и опорной точкой. Есть особенности и в принципе подъема.

Еще одно качество — износостойкость. Автолюбителям для домашнего использования раз в год и ремонтным сервисам нужны разные механизмы.

Прежде чем начинать ремонт гидравлического домкрата, необходимо знать модель и особенности ее работы.

Подкатной тип

Весь механизм расположен на раме, которая крепится к колесам. Компактный и мобильный подкатной тип может использоваться даже в труднодоступных местах. Система рычагов и поршней расположена горизонтально, за счет этого устройство легко поместить под любой груз (например, автомобиль) и поднять его под любым углом. Дополнительные детали в подкатной модели:

• 2 колеса,
• всасывающий и нагнетательный насос,
• подъемная платформа,
• рама вместо основания,
• рычаг — на него надо нажимать, чтобы заработал насос, который передаст гидравлическое масло через клапаны в цилиндр.

Подкатной тип

Бутылочный тип

Простой вариант с вертикальным цилиндром. Отличительное свойство — небольшие размеры при высокой грузоподъемности — от 2 до 50 тонн. Высота подхвата в бутылочных домкратах обычно начинается от 15 см и заканчивается 30 см. Высота регулируется с помощью винта, который расположен в верхнем основании штока. Бутылочный тип выполнен таким образом, чтобы исключить скольжение при работе. Для этого опорная часть сделана рифленой.

У каждого домкрата в комплекте идет рукоятка, которая облегчает использование механизма. У тех агрегатов, что выдерживают нагрузки от 30 тонн, идет дополнительная вторая рукоятка. За счет удвоенной длины увеличивается вес, который бутылочный домкрат может поднять.

Бутылочный тип

Есть и другие виды:

• Пневматический — установлена подушка, подключенная к источнику сжатого воздуха, например, стационарному компрессору. Используется тогда, когда зазор между объектом и поверхностью небольшой. Также возможно использовать при неустойчивой опоре — например, в болотистой местности, на песке, снегу. Выдерживает такой домкрат груз до 6 тонн.
• Винтовой — компактный, штатный домкрат для автомобилей. Грузоподъемность — до 15 тонн.
• Реечный — обладает максимальной высотой подъема. По рейке двигается крепежный механизм, который защелкивается и поднимается как по лестнице вместе с грузом. Выдержит 20 тонн.

Домкраты различаются приводом, который может быть ручным или электрическим.

Ручка для домкрата — это механический рычаг, который используется для нагнетания жидкости. Электрический привод означает, что в механизме есть автоматический встроенный насос. Ремонт электрического варианта требует специального оборудования, в то время как бутылочный и подкатной механический типы можно починить самостоятельно.

Какие бывают поломки и что их вызывает

Гидравлические домкраты самые долговечные. Их неисправность может быть вызвана неправильной эксплуатацией или износом отдельных деталей. Распространенная проблема — подъем веса, который превышает возможности агрегата. Тогда можно наблюдать следующие «симптомы»:

Что наблюдается	Где поломка	Почему сломалось	Что делать
Остановка	В цилиндре	Не хватает масла, возможно засорение фильтров	Разобрать устройство. Заполнить отсеки с маслом, очистить фильтры
Поршень не поднимается	В цилиндре	Не хватает давления из-за отсутствия достаточного количества рабочей жидкости	Долить жидкость
Подъем очень медленный или, наоборот, рывками	В цилиндре, системе с рабочей жидкостью	В домкрат попал воздух, который негативно влияет на работу поршня	Необходимо добавить жидкость и удалить через трубки воздух
Низкое давление	Клапаны	Ослабли пружины Клапаны отлегают от отсеков Клапаны загрязнились	Замена клапана или пружины Если возможно — ремонт или чистка

Не рассматриваются механические повреждения домкратов как корпуса, так и поршня. В случае такой поломки ремонт домкратов будет нецелесообразен — лучше купить новое устройство.

В остальных случаях необходимо разобрать механизм и собрать его обратно таким образом, чтобы выполнялись условия:

• Клапаны плотно прилегают.
• Достаточное количество рабочей жидкости в отделах.
• В системе нет воздуха.

Они применимы для всех моделей устройств, в том числе и для ремонта домкрата 5 тонн, произведенного еще в СССР.

Ремонт своими руками

Гидравлический домкрат редко ломается серьезно, чаще всего проблема в загрязнении, клапанах или нехватки жидкости. Все это легко ремонтировать, так же как и исправлять более редкую проблему — протечку.

Поломка клапанов

Если домкрат заполненный, но все равно не держит или не поднимает груз, необходимо разбирать устройство и проверять клапаны.

Внимание обращается на то, как клапаны прилегают к посадочным местам. Если контакт неплотный, проверяются пружины, которые, возможно, ослабели. Клапаны могли засориться, поэтому надо удалить грязь с помощью влажного куска ткани, потом тщательно высушить. Если загрязнение сильное, например, из-за масла, то промыть бензином, керосином. Далее просушить сжатым воздухом.

Схема домкрата

Если клапаны деформированы, то необходимо их заменить на новые.

Проверяются пружины, в случае ослабления они заменяются на более упругие. Если нет возможности заменить, то под них можно подложить шайбу так, чтобы увеличить плотность и силу.

Утечка жидкости

Встречается при механических повреждениях и поломке деталей. Требуется полностью разобрать домкрат, попутно проверяя на наличие коррозии металлические детали, например, поршень. Элементы, в частности шток, проверяются на наличие деформации. Поврежденные части заменяются на новые.

Рекомендуется слить все масло и промыть домкрат и детали керосином. Старые манжеты и уплотнительные прокладки меняются на новые.

Как убрать воздух или грязь

Скопление воздуха неизбежно при постоянной работе. Таким же образом внутрь рабочей полости попадает грязь.

Домкрат работает по принципу сообщающихся сосудов, то есть когда жидкость уходит, остается давление. Но воздух в системе не уходит под напором, а деформируется и создает подушку, из-за которой подъем невозможен.

Воздух устраняется при замене масла. Грязь убирается раствором для удаления отложений.

Разобранный домкрат

Как правильно залить масло

Именно недостаток масла в домкрате приводит к его плохой работе. К счастью, такую поломку легко исправить — надо добавить жидкость. Однако следует знать, что именно доливать.

Часто рабочую жидкость в домкрате называют масло. Это потому, что именно оно используется в домкратах, хотя устройство заработает даже на воде.

Качественная жидкость обеспечит долгую работу механизма:

• Промышленные виды индустриального масла. Но не виды И30А, И40А, И50А — они слишком вязкие.
• Тормозная жидкость — излишне гигроскопична, то есть поглощает водяной пар. А вода в конечном итоге приведет к коррозии и поломке.
• Фирменные гидравлические жидкости — изготавливаются специально для тормозных и подъемных систем.
• Вода — домкрат недолго, но поработает.

Также стоит избегать жидкости гликолевого, нефтяного и минерального происхождения. Лучшее решение — синтетическое масло, которое к тому же не густеет на морозе.

После того как будет выбрана жидкость, необходимо выполнить подготовительные работы по ее замене.

Сначала сливается старая жидкость. Для этого откручивается пробка и прокачивается устройство. Далее домкрат промывается с помощью жидкости для чистки, которую можно приобрести в строительном магазине. Раствор заливается и спускается. Перед заливкой нового масла в домкрате не должна находиться посторонняя жидкость.

Как открутить пробку

После домкрат устанавливается в самое низкое положение, а винт-кран поворачивается до положения «Слив». Заливается масло. Нужный уровень показывает отметка на домкрате.

Уровень масла должен быть максимально точным. Нельзя как перелить, так и недолить.

После первого наполнения пробка закрывается, а домкрат прогоняется 5-6 раз. Снова открывается пробка и заливается масло. Необходимо повторить несколько раз, пока масло не перестанет уходить.

После окончательной заливки масла еще раз выполняется пробная перегонка жидкости, чтобы избавиться от воздуха. Для этого домкрат прокачивают — поднимают и опускают — пока не появится давление. Лишний воздух выпускается через специальные трубки, на его место по мере выхода необходимо добавлять масло.

Рекомендации по эксплуатации

После окончания использования домкрат необходимо освобождать от нагрузок. Хранить устройство надо в теплом и сухом месте. Из-за попадания лишней влаги механизм может заржаветь, а холод негативно скажется на качестве масла. Рекомендуется не работать с домкратом на сильном морозе.

Нагрузки на устройство не должны превышать те, на которые он рассчитан.

Необходимо следить за качеством рабочей жидкости — в некоторых мастерских могут заливать переработанное или некачественное промышленное масло. Это приведет к быстрой поломке и загрязнению домкрата.

При постоянном использовании прокачка (замена масла) должна проводиться раз в 2-3 месяца. При редком использовании — раз в полгода.

Таким образом, в случае поломки гидравлического домкрата необходимо проверить 3 составляющие:

• Качество и количество жидкости.
• Наличие пузырьков воздуха в системе.
• Загрязнение, неплотное прилегание клапанов.

В большинстве ситуаций для решения всех проблем с устройством достаточно провести чистку и заменить масло.

Устройство и ремонт гидравлического домкрата бутылочного типа

Устройства поднимающие грузы на определенную высоту стали незаменимыми в наше время. Домкрат гидравлический бутылочный полезный инструмент при строительстве, а в особенности в ремонте автомобилей. Автомобилисты не представляют себе, обслуживание автомобиля без этого замечательного устройства. Если случилось так, что домкрат вышел из строя — то вам просто необходимо знать как произвести ремонт своими руками.

Устройство бутылочного домкрата

Как видно на рисунке домкрат гидравлический бутылочный состоит из следующих частей:

Рис 1. Устройство бутылочного домкрата

1.       Основной поршень

2.       Рычаг

3.       Шток

4.       Клапан всасывания

5.       Запорный клапан

6.       Резервуар хранения масла.

7.       Рабочая камера.

При создании усилия на рычаг (2) создается шток(3) создает давление в результате которого открывается клапан (5), и жидкость перетекает в рабочую камеру(7). Когда рычаг поднимается вверх запорный клапан (5) закрывается, и жидкость всасывается в полость насоса из резервуара хранения масла (6) по средствам открытия за счет давления всасывающего клапана(4). За счет перекачивания жидкости из резервуара (6) в рабочую камеру (7) происходит поднятие основного поршня (1).

В устройстве работы, используется всем известный закон Паскаля: Давление, производимое на жидкость или газ, передается в любую точку без изменений во всех направлениях.

Конструкция бутылочного домкрата достаточно проста, мы перекачиваем жидкость из одного резервуара в другой, и тем самым нагнетаем давление во втором, за счет чего поднимаем рабочий поршень.

Виды, свойства и характеристики домкрата гидравлического бутылочного

Домкраты делятся на несколько видов, первое деление идет по количество штоков (полунжеров):

• Одноштоковый бутылочный, самый распространенный вид Рис 2.
•  Двухштоковый бутылочный Рис 3.

Рис 2. Домкрат одноштоковый Рис 3. Домкрат двухштоковый

Еще есть деление по принципу работы насоса перекачивающего жидкость:

• Ручной, приводится в действие давлением пользователя на рычаг
• Большие насосы рассчитанные на поднятие огромной массы, приводятся в движение отдельным приводом, гидравлическим насосом или гидравлической станцией.

Свойства:

Грузоподъемность, важный параметр определяющий максимальную поднимаемую массу. Параметр зависит от объема рабочей камеры и прочностных характеристик. Устройства бутылочного типа имеют грузоподъемность от 2 до 100 тонн.

Минимальная высота подъема, по другому ее называют минимальная высота подхвата. Это высота на которой уже должен находится груз, что бы иметь возможность подставить домкрат под него. Обратите внимание на минимальную высоту если вы подбираете устройство для автомобиля. В случае если у вас низкий клиренс (дорожный просвет), то устройство бутылочного типа в силу высокой конструкции вам не подойдет.

Максимальная высота подъема. Высота, на которую, возможно поднять груз. У бутылочных есть особенность, на опорной платформе есть выдвижной винт, увеличивающий минимальную и максимальную высоту подъема.

Почему не работает бутылочный домкрат?

  Мало масла в резервуаре, Шток не поднимается на заданную в технической документации высоту. Для ремонта своими руками, нам потребуется просто долить масло. Открываем крышку заливки масла, заливаем, далее прокачиваем домкрат, как это сделать изложено в конце статьи.

Протекает масло. Бывает так что масло просачивается в местах, резинок и уплотнителей, это первый признак того что нужно произвести кап ремонт, заменить все прокладки и уплотнители, осуществить промывку. Чтобы произвести ремонт домкрата гидравлического бутылочного типа самостоятельно потребуется рем комплект.

Под нагрузкой проседает.  Происходит из-за воздуха внутри, одна из резинок или прокладок пропускает масло и вместо него в рабочую камеру попадает воздух, имеющий свойство сильно сжиматься под нагрузкой. Для устранения неисправности рекомендуется, произвести ремонт домкрата, поменять все прокладки и залить новое масло.

Ремонт и обслуживание.

Гидравлические бутылочные домкраты

Для того чтобы произвести обслуживание бутылочного домкрата его нужно разобрать. Беспокоится о том, что вас забрызгает маслом от высокого давления не стоит. Вполне можно проделать эту операцию самому. Первым делом нужно слить масло.  Слив производится через заливное отверстие, а при его отсутствии через пропускной клапан, для этого откручивается верхняя шестигранная гайка и полностью выкручивается нижний кран. Снимаем корпус проверяем его герметичность, оцениваем состояние нижнего резинового кольца. Данные части не несут нагрузки, это просто резервуар под жидкость. Дальше выкручиваем рабочий цилиндр и снимаем поршень. Все тщательно осматриваем на наличие ржавчины. В случае ее обнаружения как можно тщательней избавляемся от нее. Выкручиваем плунжер проверяем его работоспособность, осматриваем уплотнительные кольца. Внутри не должно быть железной стружки, детали не должны иметь вмятин. Уплотнители пришедшие в негодность следует заменить на новые. Не забываем тщательно промыть все клапана от грязи и различных отложений. Производим сборку, вот и все ремонт произведен.

Как залить масло, и прокачать домкрат?

Масло заливается через горловину с боку корпуса. Эта же горловина является уровнем. Заливаем масло, затем нужно прокачать домкрат.

Прокачка домкрата:

• Поднимаем шток до самого верхнего положения без нагрузки работая рычагом
• Затем его кладут набок, заливной пробка должна оказаться сверху
• Пробка ослабляется и производится энергичное вдавливание штока в цилиндр. Операция производится чтобы выдавить воздух из рабочей камеры.
• Пробка закрывается, и производится 10-15 полных подъемов и опускания штока с нагрузкой 40 – 45 кг.
• На последнем цикле следует дать повышенную нагрузку и если домкрат не держит повторить процедуру.

То что вам предлагает Яндекс То что вам предлагает Google

Ремонт и прокачка подкатного гидравлического домкрата своими руками

Сегодня нельзя себе представить проведение ремонта автомобиля, будь то замена колеса или ремонт подвески, без использования домкратов – специальных устройств, которые предназначаются для подъема груза и его фиксации на определенной высоте. И сегодня самыми популярными считаются гидравлические домкраты, в которых усилие создается с помощью поршня и рабочей жидкости.

Устройство гидравлического домкрата

Главными элементами в конструкции гидравлического домкрата являются:

• металлический корпус;
• гидравлический поршень;
• рабочая жидкость.

Гидравлический домкрат может иметь обычный или удлиненный корпус, изготовленный из закаленного металла. Корпус выполняет следующие функции: является емкостью для рабочего масла и выступает направляющим цилиндром для поршня.

Агрегат этого типа оборудован гидравлическим насосом с воздушным, ножным или ручным приводом. В конструкции домкрата находятся клапаны безопасности и иные устройства для поддержания безаварийной и долгой эксплуатации.

Выдвижной гидравлический цилиндр и подъемный механизм, который поднимает специальную площадку, расположены в отверстиях корпуса. Опускание происходит с помощью разворота Т-образной рукояти. Конструкция имеет встроенные колеса, которые обеспечивают устройству мобильность. Удлиненный корпус тира, как правило, применяется для работы с большегрузными автомобилями и автобусами.

Принцип работы

Любой гидравлический подъемный механизм работает с использованием жидкости по принципу сообщающихся сосудов. Перед работой нужно установить агрегат на твердой и ровной поверхности под машиной и при закрытом клапане зажать рычаг, пока авто не выйдет на требуемую высоту. Спуск машины происходит с помощью открытия клапана, находящегося на корпусе домкрата.

Рабочее гидравлическое масло перекачивается приводным насосом при помощи рычага. Жидкость перемещается в цилиндр через клапан, выдавливая его. Обратному выходу масла препятствуют два клапана – всасывающий и нагнетательный. Для того чтобы опустить домкрат, нужно на насосе открыть клапан, в этом случае из цилиндра жидкость переходит назад в корпус.

Наличие на корпусе резьбы, защищенной специальным кожухом, резьбовых отверстий в основании и резьбы на штоке, гарантирует неограниченные работы домкратов и возможности использования для гибки, зажима и опрессовки. Надежная опора, изготовленная из закаленного металла и установленная на шток, защищает подъемный механизм от повреждений. Рифленая часть основания не допускает скольжения автомобиля.

Преимущества и недостатки

Гидравлические домкраты считаются самыми неприхотливыми. Главная особенность гидравлики – это несжимаемая рабочая жидкость. В результате происходит плавность подъема груза, точность торможения и фиксация на необходимой высоте. Гидравлические домкраты имеют отличный КПД – до 85% и большую грузоподъемность – свыше 250 тонн при небольшом усилии, благодаря высокому передаточному числу между поверхностями цилиндра и плунжера насоса.

Но у гидравлических подъемных устройств изначальная высота подъема значительно выше, в отличие от механических устройств. Еще одна сложность – невозможность точной регулировки высоты опускания. Для поддержки в рабочем положении домкрата нужно все время контролировать герметичность сальников и клапанов, а также следить за уровнем масла. Хранить и перевозить эти агрегаты можно только в вертикальном состоянии, иначе жидкость может вылиться из корпуса.

Недостатки гидравлических домкратов:

• Являются довольно медлительными.
• Имеют большие размеры и массу.
• Высокая цена.
• Небольшой ход для одноплунжерных домкратов.

Бутылочные (вертикальные) домкраты

Конструкция гидравлического вертикального домкрата является наиболее простой. Область использования этих домкратов является довольно обширной в силу значительно диапазона поднимаемого груза – от 3 до 200 тонн. Бутылочные домкраты используют в грузовом автотранспорте. Кроме основных преимуществ гидравлического домкрата, бутылочные модели имеют и еще несколько – это большая площадь опоры, компактность и универсальность использования.

Вертикальные домкраты могут быть двуштоковыми и одноштоковыми. Одноштоковое устройство отличается удобством эксплуатации и простотой конструкции, что расширяет сферу его использования и дает возможность производить работу различной сложности:

• демонтаж и монтаж в строительстве и машиностроении;
• ремонт колес вагонов и автомобилей;
• использование в качестве силового узла трубореза, трубогиба, пресса и подобного инструмента.

Двуштоковый телескопический домкрат имеет похожую конструкцию с вертикальным, принцип работы бутылочного механизма основан на установке нескольких штоков. Поршень расположен в основании телескопического устройства. Его можно использовать в вертикальном и горизонтальном положении. Он подходит большинству авто и имеет небольшие габариты. Подъем происходит при помощи подъемного рычага, который приводится в рабочее положение цилиндром.

Подкатные домкраты

Этот вид домкрата работает по такому же принципу, как и вертикальный, но с тем отличием, что цилиндр находится не в вертикальном положении, при этом поршень напрямую не совмещается с подхватом. Подкатным это устройство названо по причине того, что представляет из себя тележку на колесах, которую можно катить по поверхности. Домкрат во время подъема рычага и подхвата смещается или «подкатывается» под груз.

Этот домкрат приводиться в движение, как и бутылочные аппараты, качанием рычага, опускается также – выкручиванием винта клапана. Если необходимо опустить груз, то нужно насадить на клапанный винт трубчатую рукоятку, затем перегородка входит в паз данного винта. Проворачивая ручку вокруг оси, оператор вращает и винт, таким образом, снижая в цилиндре давление и опуская на нужную высоту автомобиль.

Как правило, подкатный домкрат используется на шиномонтажной станции, так как он идеально подходит для подъема одной стороны авто, довольно быстрый в монтаже и работе. Недостатки у этой конструкции происходят из названия – для работы подкатному подъемному механизму необходима твердая и ровная поверхность, асфальт или бетон. Помимо этого, большой вес и размер осложняют перевозку устройства в машине.

Подкатные домкраты разделяются по назначению:

• Для личного пользования легковых автомобилей, грузоподъемностью до трех тонн.
• Для шиномонтажных и автомобильных сервисов, грузоподъемностью до четырех тонн и с установкой рычагов предварительного подъема для быстрого достижения требуемой высоты подхвата.
• Для специальной автотехники и обслуживания тяжелых машин, грузоподъемностью до двадцати тонн и с установкой рычагов предварительного подъема.

Ремонт гидравлического домкрата

Гидравлические подъемные устройства нуждаются периодически в техническом обслуживании, потому в рабочий цилиндр и нужно доливать масло, которое вытекает во время эксплуатации через всевозможные уплотнения и сальники. Помимо вопроса, как прокачать гидравлический домкрат своими руками, проблемы еще могут состоять в заклинивании во время подъеме автомобиля на необходимую высоту, а также невозможности поднять даже легкий груз или невозможности после поднятия спустить поршень.

Протечка масла

Для испытания или ремонта домкрата своими руками, необходимо приобрести требуемый ремкомплект. Перед ремонтом, вначале необходимо разобрать агрегат. Для этого вам, возможно, потребуется удлинитель к ключам, чтобы получить больший рычаг и значительное усилие. Также непременно подготовьте тару для отработанного масла и приготовьте новое.

Затем необходимо достать поршни и проверить их на образование коррозии. Всю коррозию и грязь нужно удалить. Убедитесь, не погнулся ли шток. Если деформация все-таки произошла, то вряд ли у вас получится его опять выровнять, поэтому на этом ремонт своими руками можно закончить.

Также стоит проверить клапан, который передает масло. Для чего он откручивается и проверяется на наличие попадания грязи или деформации. Если клапан сломан по причине механической деформации, то его необходимо просто заменить. При этом он может просто засориться, и шарик начинает садиться неплотно на свое место. Это и есть причина вытекания масла.

Полностью вылейте старую рабочую жидкость. Эта довольно простая процедура, хоть и займет у вас много времени, пока жидкость перетекает по цилиндрам. Масло сливается с помощью прокачки системы, перемещением рычага вверх-вниз. Все элементы хорошенько вымойте от остатков масла и пыли. Полностью замените все уплотнители и манжеты.

Еще одной причиной поломки домкрата является грязь, которая попала в рабочий механизм. Для ее удаления нужно открутить головку корпуса, в основание налить керосин и прокачать домкрат при открученной запорной игле. Керосин по окончании операции нужно удалить и в рабочую часть налить новое масло.

Попадание воздушных пузырей

В рабочей части домкрата во время продолжительной эксплуатации накапливаются воздушные пузырьки, значительно снижая его работу. Ремонт этой поломки происходит таким образом.

Вначале открутите перепускной клапан и крышку масляного бачка, а потом в быстром темпе прокачайте насос несколько раз. Так, воздух выйдет из рабочей части в бак для масла. После этого можно закрывать отверстие, которое ведет в масляной бачок и перепускной клапан. Если все проделано правильно, то воздух выйдет, и устройство опять будет работать в обычном режиме. Если попытка увенчалась неудачной, повторите эти действия.

Итак, вы ознакомились с устройством гидравлического домкрата, изучили его преимущества и недостатки, разобрались в классификации и знаете, как происходит ремонт гидравлического домкрата своими руками. Главное, помнить при его эксплуатации о периодическом подливании рабочей жидкости и техническом обслуживании.

• Автор: Виталий Данилович Орлов
• Распечатать

Как осуществляется ремонт гидравлического домкрата своими руками

  У многих автолюбителей, самостоятельно ремонтирующих свой автомобиль, в гараже есть гидравлический домкрат – бутылочный или подкатного типа. Данное приспособления отличаются надежностью, простотой конструкции и высоким КПД. Как правило, для личного пользования владельцам легковых автомобилей хватает домкрата, способного поднять 2 тонны. Впрочем, нередко может возникнуть необходимость поднять, например, микроавтобус. Соответственно, наиболее оптимальный вариант – это домкрат, способный поднять 5 тонн.

Читайте также: Ремонт смесителя для ванной с душем

Если говорить в целом, то данное устройство состоит из 3-х основных частей:

•  корпус;
• выдвигающийся из цилиндра поршень;
• несжимаемая жидкость.

В качестве последней в подавляющем большинстве домкратов применяется масло. Как видим, конструкция действительно достаточно простая. Однако при этом не стоит забывать, что при использовании по прямому назначению домкрат всякий раз подвергается серьезным нагрузкам, поднимая и удерживая в течение определенного времени весьма внушительный вес. Соответственно, периодически возникает необходимость в проведении профилактических и ремонтных работ. Сделать их вполне можно самостоятельно – опять-таки благодаря простоте конструкции. Если разобраться что к чему, то можно увидеть – ничего сложного здесь нет.

 Ремонт гидравлического домкрата своими руками – особенности

 Наиболее частая проблема, с которой сталкиваются владельцы данных приспособлений, – это протечка масла. Конструкция гидравлических домкратов предусматривает наличие нескольких сальников и уплотнителей. Соответственно, при постоянных нагрузках они постепенно утрачивают свои первоначальные свойства. Впрочем, здесь также возможны и другие неисправности, например, попадание воздуха в цилиндр.

Если проблема заключается в утечке масла из домкрата, то придется покупать специальный ремкомплект – его без труда можно приобрести в специализированном магазине или заказать через Интернет, подобрав под конкретную модель. В данном случае нужно будет заменить определенные части домкрата, утратившие свою функциональность в силу естественного износа или механических повреждений.

Следует отметить, что в процессе такого ремонта потребуется замена масла. Соответственно, нужно заранее купить новое в требуемом количестве, а также подготовить емкость, в которую вы будете сливать старое. Слить масло из домкрата несложно – делается это путем прокачки системы. Также потребуется набор ключей – они понадобятся для разборки домкрата.

 В первую очередь с устройства нужно снять поршни. Они внимательно осматриваются на наличие грязи и коррозии. Все это, конечно же, нужно будет удалить. Далее также осматриваем шток. Нередко он оказывается деформированным. Ремонту данная деталь не подлежит. Соответственно, если в ходе осмотра будет выявлена деформация, придется покупать новый шток.

Следующая деталь домкрата, которую нужно будет внимательно осмотреть – клапан, пропускающий несжимаемую жидкость. Снимаем деталь и изучаем ее на предмет наличия деформаций или грязи. Во втором случае для возвращения прежней функциональности домкрата клапан достаточно просто прочистить, тем самым вы устраните проблему, связанную с протеканием масла. При выявлении повреждений деталь нужно будет заменить. Если же внешний осмотр не выявил никаких повреждений, то достаточно просто промыть все детали в керосине, удаляя грязь и остатки старого масла. Помимо этого, нежно будет установить новые сальники и уплотнители из приобретенного ремкомплекта.

Еще одна, достаточно часто встречающаяся у гидравлических домкратов неисправность – попавшие в рабочую полость воздух или грязь. Все это негативно отображается на функциональности приспособления. Как правило, такая проблема становится следствием недостаточного объема жидкости в гидравлической системе. В большинстве случаев именно из-за этого в нее проникает воздух. Его присутствие, в свою очередь, приводит к тому, что домкрат не может справиться со своими функциями, то есть поднимать на определенную высоту автомобиль или же будет работать очень медленно.

Для того чтобы устранить такую проблему, нам нужно открыть перепускной клапан и масляный бачок. Далее несколько раз прокачиваем насос домкрата – делать это нужно достаточно быстро. Тем самым вы удаляете попавший в систему воздух, препятствующий нормальной работе домкрата. После завершения прокачки закрываем перепускной клапан и ставим на место пробку масляного бачка. Редко, но все-таки возникают ситуации, когда одна прокачка не помогает устранить проблему. В таком случае нужно будет повторить процедуру – иногда и несколько раз.

Следует отметить, что удалить воздух из системы можно и другим способом. Для этого сперва следует отвернуть запорную иглу. Далее поднимаем плунжер в верхнее положение – делается это с помощью специального винта – и снова опускаем его в первоначальное положение. Лучше всего повторить данную процедуру несколько раз, чтобы гарантировано удалить из системы воздух. Для того чтобы вас данная проблема не беспокоила в будущем, рекомендуется периодически проверять уровень масла в рабочей полости. Чем чаще вы будете это делать, тем лучше. Своевременная доливка масла поможет предотвратить появление воздуха в системе.

Если же неисправность связана с попаданием в рабочую полость грязи, то здесь нужно поступить следующим образом. Сперва снимаем головку корпуса, а затем сливаем старое масло и заливаем внутрь керосин. Далее прокачиваем механизм со снятой запорной иглой. Вот и все – осталось только лишь слить керосин, и залить в домкрат новое масло. Как видим, выполнить все перечисленные выше работы вполне реально своими руками. Здесь действительно нет ничего сложного, и главная задача – правильно разобрать, а затем собрать домкрат.

Ремонт гидравлического домкрата

Довольно большое распространение получил домкрат. Они есть в арсенале практически каждого автолюбителя, может пригодится при проведении различной работы в мастерской. Существует несколько разновидностей подобного механизма, в данном случае уделим внимание гидравлическому. Подобный инструмент передает усилие за счет сжатия жидкости. Сложность механизма и его применение в сложных эксплуатационных условиях определяет то, что возникает необходимость в проведении ремонта. Починить гидравлическую конструкцию можно своими руками, но при этом следует учитывать все особенности подобного процесса. Рассмотрим то, как провести ремонт гидравлического домкрата и в чем могут заключаться особенности этого процесса.

Ремонт гидравлического домкрата

Причины поломок домкрата

Конструкция гидравлического домкрата может существенно отличаться. Многие профессиональные модели могут прослужить в течение длительного периода, но все же определенные причины могут привести к возникновению серьезного дефекта.

Гидравлический домкрат подкатного типа

Неисправности гидравлического домкрата можно связать со следующими проблемами:

1. Чаще всего из строя выходит рабочий цилиндр, а также зеркала плунжера. Подобная неисправность приводит к тому, что рабочая часть не держит давление, масло проникает из рабочей камеры в надпоршневое пространство. В этом случае возникает довольно много проблем с применением устройства.
2. В большинстве случаев повреждение зеркал происходит по причине халатности во время эксплуатации. Гидравлика не работает в этом случае или обладает низкой эффективностью. Поверхность повреждается по причине транспортировки в горизонтальном положении, если этого не предусмотрел производитель.
3. Слишком серьезное повреждение поверхности зеркал приводит к тому, что жидкость начинает вытекать, в полость попадает воздух, за счет чего начинает активно развиваться коррозия.
4. Коррозия на поверхности становится причиной быстрого износа различных уплотнителей и манжет. При их изготовлении применяется резина, которая подвержена механическому воздействию. В результате деформации и сильного износа в масло попадает большое количество посторонних элементов, которые приводят к засорению установленных клапанов и каналов.
5. Механические воздействие, к примеру, на момент падения устройства с большой высоты также становится причиной появления большого количества проблем. Слишком сильное воздействие может привести к появлению внутренних или поверхностных деформаций корпуса, искривлению основных элементов.
6. Слишком высокая нагрузка может стать причиной повреждения механизма. Распространенной проблемой можно назвать искривление штока, за счет чего камера также начинает пропускать масло по причине перекоса основного элемента. Каждая модель подъемного механизма рассчитана на определенную нагрузку, которая указана в инструкции по эксплуатации.
7. Применение не по предназначению тоже приводит к появлению основных неисправностей. Использовать гидравлический домкрат следует исключительно исходя из рекомендаций производителя.

Многие причины неисправности подъемного механизма являются следствием неправильного применения устройства. Кроме этого, обслуживание некоторых моделей гидравлических домкратов предусматривает периодическую замену масла. Эти и многие другие моменты учитываются при рассмотрении инструкции по эксплуатации.

Необходимые инструменты и материалы

Ремонт гидравлического домкрата своими руками можно провести в собственной мастерской при наличии требуемых материалов и инструментов. Стоит учитывать, что некоторые варианты исполнения подъемного механизма представлены неразборными конструкциями, и выполнить ремонтные работы будет довольно сложно. Разбирать гидравлический домкрат следует с учетом особенностей его конструкции. Для этого могут потребоваться следующие инструменты:

1. Молоток и долото.
2. Плоскогубцы.
3. Отвертки различным диаметром.
4. Ножовка.
5. Набор ключей и газовый ключ.

Необходимые инструменты для ремонта

Существует просто огромное количество разновидностей гидравлических домкратов, поэтому точно сказать, какие именно инструменты могут понадобится для выполнения работы сложно. В некоторых случаях предусматривается возможность легкого доступа к внутреннему механизму для обслуживания или ремонта, в других на разбор уйдет довольно много свободного времени.

Что касается материалов, то все зависит от того, какая именно неисправность у конструкции. очень часто выходят из строя уплотнители, которые изготавливаются из пластика или резины. С их подбором может возникнуть довольно много трудностей, так как даже небольшой зазор может привести к пропуску рабочей жидкости в верхнюю камеру (приведет к падению давления). Если рассматривать повреждение штока или стекла, то подобные неисправности решаются лишь путем замены всего элемента.

Устройство гидравлического домкрата

При рассмотрении того, как разобрать гидравлический домкрат, нужно уделить внимание особенностям конструкции. Усилие во всех случаях передается через масло, которое обладает низким коэффициентом сжатия. Как ранее было отмечено, для обеспечения длительной службы устройства в условии частого применения следует проводить замену масла, так как оно со временем может потерять свои эксплуатационные характеристики.

Устройство гидравлического домкрата

Устройство подкатного домкрата не существенно отличается от обычного упорного. Рабочая часть выполнена при применении схожих принципов. Стоит учитывать, что конструкция во многом зависит от того, какова грузоподъемность. Некоторые модели снабжаются резьбовым удлинителем, который позволяет изначально регулировать начальную подъемную высоту.

Гидравлический домкрат своими руками можно отремонтировать при неисправности вспомогательных элементов или основной рабочей части. В большинстве случаев проблемы возникают именно с рабочей частью. Классический вариант исполнения представлен сочетанием следующих элементов:

1. Поршня, который имеет уплотнительные кольца. Именно на него оказывается давление жидкостью. За счет сочетания огромного количества уплотнителей из различных материалов поршень не пропускает масло даже при возникновении большого давления. Кроме этого, сама конструкция рассчитана на высокую нагрузку. Применение резиновых уплотнителей позволяет сделать элемент подвижным.
2. Цилиндра с уплотнителями. Именно цилиндр создает рабочую полость, в которой оказывается давление на шток. Для того чтобы снизить трение при ходе подвижного элемента поверхность полируется до зеркального состояния. При изготовлении этого элемента применяются материалы, обладающие высокими коррозионными свойствами. Появление даже несущественной ржавчины приводит к тому, что подвижная часть начинает быстро изнашиваться. Снаружи цилиндр представлен чугуном, который весьма восприимчив к ударной нагрузке. Поэтому следует обходится с рассматриваемым инструментом аккуратно.
3. Силового штока. Этот элемент связан с поршнем, приводится в движение. Именно шток воспринимает нагрузку, которая возникает между поднимаемым объектом и поршнем. При изготовлении применяется высококачественная сталь, рассчитанная на высокую нагрузку. Для продления ее срока службы поверхность проходит химическую обработку для придания коррозионной стойкости. Стоит учитывать, что при использовании гидравлического домкрата с нарушением рекомендаций по эксплуатации, связанных с допустимыми нагрузками, происходит искривление штока. Подобная неисправность встречается крайне часто.
4. Системы пропускных каналов. Для того чтобы подать и удалить масло с рабочей камеры требуются пропускные каналы. Они имеют небольшие размеры, со временем могут засорятся.
5. Плунжерного насоса, за счет которого обеспечивается давление. Большая часть устройств механического типа предусматривает ручное накачивание жидкости в рабочую область. Устройство плунжерного насоса характеризуется высокой надежностью, выходит из строя редко.
6. Стравливающего клапана применяются для того, чтобы убрать жидкость из рабочей камеры. Реализован подобный элемент конструкции может быть различным образом. Как правило, это небольшой винт, при повороте которого за счет давления, оказываемого на шток, вся жидкость удаляется из рабочей камеры.
7. Манжет и уплотнителей. Эти элементы обеспечивают изоляцию рабочей камеры и других элементов конструкции. Они также обеспечивают подвижность штока с поршнем. При изготовлении манжет и уплотнителей применяются пластичные материалы, характеризующиеся большой устойчивостью к механическому воздействию или воздействию применяемого масла. Важными показателями уплотнителей является их внешний и посадочный диаметр, а также жесткость и износостойкость. Найти подходящий вариант исполнения для замены во многих случаях достаточно сложно.
8. Заливного отверстия для поддержания требуемого уровня масла в системе. Время от времени нужно проводить добавление масла для поддержания требуемого уровня. Как правило, при интенсивном применении гидравлического домкрата или его транспортировке в неправильном положении уровень рабочей жидкости падает. Некоторые модели устройства обладают индикатором уровня масла.

Устройство подкатного домкрата

В целом можно сказать, что конструкция довольно проста, однако она имеет много трущихся элементов. Многие производители создают разборные конструкции, когда уплотнители на штоке фиксируются за счет гайки или другого крепежного элемента. Стоит учитывать, что встречаются и неразборные варианты исполнения, ремонт которых в несколько раз усложняется.

Ремонт домкрата в большинстве случаев довольно прост при наличии необходимых расходных материалов. Стоит учитывать, что появление коррозии на поверхности может существенно усложнить поставленную задачу. Поэтому нужно приобрести специальную жидкость для снятия коррозии и окислений.

Ремонт подкатного гидравлического домкрата своими руками условно можно разделить на несколько основных этапов:

1. Определяется суть проблемы. Если конструкция не держит давление, то велика вероятность износа уплотнителей. В случае, когда подъем происходит с затруднением, то есть вероятность деформации штока или возникновении других проблем.
2. Проводится полный разбор конструкции. На данном этапе главное не повредить крепежные элементы. Стоит помнить о том, что во время подачи давления рабочая полость должна сдерживать его. Даже незначительный дефект может стать причиной появления течи и падения давления.
3. Выполняется осмотр целостности основных элементов. В большинстве случаев определить причину появления проблемы можно при визуальном осмотре конструкции. К примеру, уплотнители могут иметь выемки, бороздки и другие деформации, шток небольшой изгиб, каналы низкую пропускную способность за счет накопления сажи и грязи.
4. После определения причины появления неисправности можно провести ремонт подкатного домкрата.

В большинстве случаев отремонтировать гидравлический домкрат можно следующим образом:

1. После разбора конструкции проводится очистка внутренней полости от различного мусора. Кроме этого, придется полностью заменить используемое масло.
2. Уплотнители могут сниматься различным образом. Как правило, есть фиксирующий элемент, за счет которого обеспечивается неподвижность резинок во время работы устройства. Стоит учитывать последовательность расположения резинок и уплотнителей различного типа. Неправильная установка может привести к тому, что устройство не будет держать давление.

Как ранее было отмечено, искривление штока и повреждение зеркальной поверхности нельзя исправить самостоятельно. Слишком сильный износ приводит к тому, что приходится заменять весь элемент или сам подъемный механизм.

Домкрат гидравлический бутылочного типа имеет еще более простую конструкцию. Как правило, она не требует никаких регулировок. Поэтому после ее сборки можно приступить к тестированию и последующей эксплуатации при условии отсутствия проблем. Некоторые производители подъемных механизмов указывают инструкцию, как разобрать устройство и провести ремонт. Ее использование позволяет существенно упростить поставленную задачу.

Бутылочный домкрат

Отремонтированный гидравлический домкрат первое время должен проверяться на исправности работы. Это связано с тем, что частое применение при неправильной установке уплотнителей или допущении других ошибок приведет к быстрому износу основных элементов. Поэтому следует предусматривать наличие страховки в случае подъема автомобиля или других механизмов. При правильном проведении ремонтных работ можно существенно продлить срок службы гидравлического домкрата.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.



Гидравлический домкрат своими руками | Строительный портал

Люди издревле сталкивались с проблемами подъема большого груза на высоту, для этого обычно привлекалось много людей, и возводились громоздкие конструкции, которые не всегда обладали сверхпрочностью, а потому зачастую ломались, провоцируя человеческие жертвы. Выход из положения появился с изобретением такого станка, как гидравлический домкрат, что широко используется и сегодня. Подобная установка в отличие от лебедок имеет большую надежность и способна поднимать большие грузы при меньших затратах.

Содержание:

1. Предназначение гидравлического домкрата
2. Конструкция гидравлического домкрата
3. Принцип работы гидравлического домкрата
4. Достоинства и недостатки гидравлических домкратов
5. Классификация гидравлических домкратов
6. Изготовление гидравлического пресса
7. Ремонт гидравлического домкрата



Предназначение гидравлического домкрата

Сегодня нельзя представить проведение ремонтных работ на автомобиле, будь то ремонт подвески или смена колеса, без применения домкратов – специальных механизмов, что предназначены для подъема тяжелого груза и фиксации его на требуемой высоте. Наиболее эффективными являются гидравлические домкраты, где рабочее усилие создается при помощи гидравлического масла и поршня.

Первые механические домкраты появились ещё в древности. А идеи создания схемы гидравлического домкрата специально для автомобиля, возникла непреднамеренно. Ремонтник Питер Лунати данную идею подсмотрел в парикмахерской, удивившись, как просто мастер стрижки фиксирует на определенной высоте гидравлическое кресло. В 1925 году был сделан сложный платформенный подъёмник с гидравлической стойкой для автомобиля.

Гидравлические домкраты отличаются грузоподъемностью, что составляет от одной до нескольких сотен тонн, что позволяет их применять при ремонте грузовых машин и другой тяжелой техники.
В качестве грузов используются корпуса машин или настила полов, плиты фундамента и колонны. Зависимо от целей применения, такое оборудование имеет различные габариты и конструкцию.

Гидравлический домкрат используется для перемещения, поднятия и фиксации грузов. Устройство используется в сфере общеслесарных и шиномонтажных работ, а также незаменимо при проведении подготовки машины к долгой поездке для создания балансировки: колесо с помощью домкрата снимается и на специальном оборудовании балансируется.

Современные гидравлические домкраты нашли широкое применение не только на СТО и в автосервисах. Они успешно используются на нефтеперерабатывающих предприятиях, электростанциях и других промышленных комплексах. Высочайший уровень производительности и легкость работы позволили эту технологию внедрить в бытовую среду, поэтому у многих хозяев в гараже имеется гидравлический домкрат.

Данное оборудование способно работать в горизонтальных и вертикальных плоскостях, поэтому оно широко используется на строительно-монтажном полигоне и для натяжения арматурных конструкций из напряженного железобетона.

Конструкция гидравлического домкрата

Основными несущими элементами гидравлического домкрата являются корпус, рабочая жидкость, как правило, масло и выдвигаемый поршень. Гидравлический домкрат имеет удлиненный или короткий корпус, что изготавливается из закаленной стали. Корпус выполняет такие функции: выступает для поршня направляющим цилиндром и является резервуаром для рабочего масла.

Винт с подъемной пятой вворачивается в плунжер, выворачивая винт, поэтому при надобности получается увеличивать максимальную высоту подъема. Домкрат данного вида оснащен гидравлическим насосом с ручным, ножным или воздушным приводом. В устройстве гидравлического домкрата предусмотрены клапаны безопасности и прочие устройства для создания долгой безаварийной работы.

Подъемный механизм и выдвижной гидравлический цилиндр, поднимаемый специальную площадку вверх, находятся в отверстиях корпуса. Спуск происходит при помощи поворота Т-образной ручки. Оборудование имеет полиамидные колеса, обеспечивающие домкрату маневренность. Корпус удлиненного тира используется, в основном, для работы с автобусами и большегрузными машинами.

Принцип работы гидравлического домкрата

Работает любой гидравлический домкрат по принципам сообщающихся сосудов с использованием жидкости. Перед работой необходимо расположить домкрат на ровной твердой поверхности под автомобилем и нажимать при закрытом клапане на рычаг, пока машина не поднимется на требуемую высоту. Спуск автомобиля осуществляется при помощи плавного открытия клапана аппарата против часовой стрелки.

Перекачивается рабочее гидравлическое масло приводным насосом с помощью рычага. Жидкость попадает в цилиндр через клапан и выдавливает его. Обратному перетеканию жидкости будут препятствовать клапана – нагнетательный и всасывающий. Чтобы обратно опустить домкрат, необходимо на насосе открыть клапан, тогда из цилиндра масло перетечет назад в насос.

Наличие на корпусе домкрата резьбы, которая защищена грязезащитным кожухом, резьбы на штоке и резьбовых отверстий в основании гарантирует неограниченные возможности использования и работы гидравлических домкратов для опрессовки, зажима и гибки. Высокопрочная опора, что изготовляется из закаленной стали и устанавливается на шток, способна предохранить гидравлический домкрат от повреждений. Рифленая поверхность опоры предотвращает скольжение грузов. Усилие гидравлических домкратов регулируют встроенным манометром.

Достоинства и недостатки гидравлических домкратов

Гидравлические домкраты являются одними из наиболее неприхотливых при всей своей мощности. Важной особенностью гидравлики является несжимаемый рабочий материал. Отсюда — плавность опускания и подъема, фиксация груза на нужной высоте и точность торможения. Гидравлические домкраты демонстрируют высокий уровень КПД — до 80% и значительную грузоподъемность — до 200 тонн при небольшом усилии за счет большого передаточного отношения между поверхностями поперечного сечения плунжера насоса и цилиндра.

Но у гидравлических домкратов начальная высота подъема намного выше, чем у механических моделей. Еще одна трудность — невозможность точного регулирования высоты опускания. Для поддержания в рабочем состоянии домкрата необходимо постоянно следить за уровнем масла, контролировать герметичность клапанов и сальников. Транспортировать и хранить такие домкраты можно исключительно в вертикальном положении, так как в противном случае жидкость может из резервуара вытечь.

Недостатки гидравлических домкратов вытекают из достоинств. Они являются относительно медлительными — один цикл работы насоса соответствует не слишком большой высоте подъема. К недостаткам относят большую массу и размеры, высокую цену гидравлического домкрата, а также небольшой ход для одноплунжерных моделей. Кроме того, зачастую у названных инструментов происходят более серьезные поломки и неисправности, чем у механических устройств.

Классификация гидравлических домкратов

Выделяют несколько разновидностей гидравлических домкратов.

Бутылочные гидравлические домкраты

Конструкция бутылочного (вертикального) гидравлического домкрата является самой простой. Сфера использования таких домкратов является достаточно широкой в силу большого диапазона поднимаемого веса — от 2 до 100 тонн. «Бутылки» применяют в грузовом автотранспорте. Помимо главных достоинств гидравлического домкрата, вертикальные модели обладают еще несколькими — это универсальность использования, компактность и большая площадь опоры.

Бывают бутылочные домкраты одноштоковыми и двуштоковыми. Гидравлический одноштоковый аппарат отличается простотой конструкции и удобством эксплуатации, что расширяет области его использования и позволяет выполнять работу любой сложности: монтаж и демонтаж в машиностроении, строительстве, ремонт автомобилей, колес железнодорожных вагонов, применение в качестве силового узла пресса, трубогиба, трубореза и подобного инструмента.

Телескопический двуштоковый домкрат имеет схожую конструкцию с бутылочным аппаратом, принцип работы гидравлического домкрата бутылочного типа базируется на использовании нескольких рабочих штоков. Поршень находиться в основе телескопического домкрата. Его можно применять в горизонтальной и вертикальной позиции. Он компактный и подходит большинству машин. Подьем происходит с помощью подьемного рычага, приводящегося в действие гидравлическим цилиндром.

Подкатные домкраты

Работает подкатный домкрат по аналогичному принципу, что и бутылочный, но с отличием, что ось рабочего цилиндра располагается не в вертикальной оси, к тому же поршень не совмещается напрямую с подхватом и подъемный рычаг приводит в действие. Подкатным данный аппарат назван потому, что из себя представляет тележку на колесах, который может катиться по ровной поверхности. Домкрат при подъеме подхвата и рычага «подкатывается» или смещается под груз.

Такой домкрат приводиться в движение таким же качанием рычага, как и бутылочные модели, опускается аналогично — поворотом клапанного винта. При необходимости опускания груза вниз необходимо насадить трубчатую рукоятку на клапанный винт, после чего перегородка войдет в паз этого винта. Вращая рукоятку вокруг своей оси, пользователь вращает и винт соответственно, сбрасывая в рабочем цилиндре давление и опуская на необходимую высоту груз.

Чаще всего подкатный домкрат можно встретить на станции шиномонтажа, потому что он подходит идеально для подъема одной стороны машины, достаточно быстрый в работе и монтаже. Недостатки у подобной конструкции вытекают из названия — подкатному домкрату для работы нужна ровная твердая поверхность, бетон или асфальт. Кроме того, существенный размер и вес затрудняют перевозку агрегата в автомобиле.

Подкатные домкраты классифицируются по назначению, как на фото гидравлических домкратов:

• Для личного использования автомобилистой, грузоподъемностью до 3 тонн;
• Для автосервисов и шиномонтажных мастерских, грузоподъемностью до 4 тонн и с наличием педалей предварительного подъема для моментального достижения требуемой высоты подхвата;
• Для обслуживания тяжелых машин и специальной автотехники (автопогрузчиков), грузоподъемностью до 20 тонн и с наличием педалей предварительного подъема и раздвижной траверсы, что предназначена для поднятия одной стороны машины.

Трансмиссонные подкатные домкраты оснащены специальной поворотной рамой. Здесь проявляется во всей красе плавность и точность хода гидравлических домкратов. Коробка передач автомобиля, что монтируется или демонтируется, может точно фиксироваться в горизонтальной или вертикальной плоскости в нужном положении.

Гидравлические гибриды

Домкраты двухуровневые нужны преимущественно в автосервисах, где работают с разными автомобилями. К особенностям данного приспособления относят две подъемные площадки. Чертеж гидравлического домкрата двухуровневого в целом представляет из себя гибрид подкатного и бутылочного домкрата. А если быть точнее — двухуровневое домкрат используют в на высоте 65 — 375 миллиметров от земли в качестве подкатного и на высоте 375 – 687 миллиметров в качестве телескопического. При работах с подъемным механизмом используют ручной рычаг и ножную педаль.

Пневмогидравлический домкрат в себе сочетает гидравлику и пневматику. Он может быть изготовлен в подкатном решении, имеет грузоподъемность в пределах 2 — 80 тонн. Начальная высота подхвата — низкая. Применяется исключительно как оборудование для автосервиса.

Зацепные домкраты

Низкоподхватные зацепные домкраты широко используются везде, где нужна малая высота подхвата: для установки и демонтажа разного оборудования, для поднятия полотна на железной дороге, а также в автомастерских. Именно подобная низкая высота подхвата, что составляет от 15 миллиметров, с возможностями пошаговой ее регулировки является при сборке механизмов очень удобной и выступает визитной карточкой зацепного домкрата. А вот в основе данного домкрата лежит простое устройство бутылочного типа.

Ромбовые домкраты

Гидравлический ромбовый домкрат в основном требуется для подъема машин при ремонте. Он характеризуется высокой надежностью, если сравнить его с винтовым сородичем, и в простоте использования ему практически не уступает.

В ромбовом домкрате в качестве несущих элементов выступают четыре рычага, что соединены шарнирами. Схема работы гидравлического домкрата и подъем грузов базируется на изменении углов между рычагами. К достоинствам ромбовых домкратов причислят небольшие габариты, что обеспечивает удобное хранение, транспортировку и вместе с этим значительную опорную поверхность и жесткость конструкции. Относительно невелика высота подхвата.

Изготовление гидравлического пресса

Когда автолюбитель самостоятельно обслуживает весь свой автопарк, одним из самых необходимых инструментов является пресс. Предлагаем вам изготовить своими руками пресс из гидравлического домкрата, который станет надежным соратником при выполнении целого перечня работ. При его помощи можно отверстия пробивать в разных материалах, запрессовывать вставки и втулки, прессовать отходы металлообработки.

Собрать гидравлический пресс не так уж сложно. Вам понадобиться для этого сварочный аппарат с требуемым количеством сварочных электродов, слесарная ножовка, угловая шлифовальная машина с диском по металлу, стальной толстостенный профиль для выполнения конструкции пресса. Функции силового агрегата, оказывающего нужное рабочее давление, выполняет гидравлический домкрат.

Первым узлом гидравлического пресса выступает опорная платформа для домкрата. Так как полученное давление будет являться пропорционально приложенным к основанию и верхним рабочим узлам, прочность основы должна быть максимальной. Достичь этого получится, сделав на основе несколько ребер жесткости. Для изготовления основы возьмите стальной квадратный или прямоугольный профиль, что имеет размер 40 на 50 или 50 на 50 миллиметров и отрежьте 4 детали длиной около 250-300 миллиметров при помощи выше указанных инструментов.

После этого необходимо уложить боковыми стенками эти части друг к другу и проварить стыковочные швы сверху и снизу, чтобы увеличить жесткость основания пресса. Для обеспечения большой устойчивости гидравлического домкрата приварите к полученной конструкции пластину из стали, лист которой имеет толщину 8 -12 миллиметров и размер 250 на 200 миллиметров.

Следующим этапом изготовления самодельного пресса из домкрата является производство упора и стоек. Для этого необходимо отпилить 2 детали из профилированной толстостенной трубы прямоугольной или квадратной формы необходимой длины. Чтобы ее вычислить, требуется уточнить по прилагаемой инструкции к домкрату величину максимального хода штока и к полученному размеру прибавить высоту самого гидравлического домкрата и опорной платформы.

Упор изготовьте из того материала, что и выполнены стойки. Длина данной детали должна равняться ширине опорной платформы, чтобы сохранить общую геометрию конструкции. Упор и полученные стойки между собой соедините сварным швом и приварите к основанию П-образную конструкцию.

При выполнении подобных сборочных операций рекомендуется использовать простое приспособление, которое обеспечивает перпендикулярность соединяемых деталей. На стальной лист, что имеет толщину не меньше 10 миллиметров, следует приварить два обрезка стального уголка 40 на 40 миллиметров под углом 90 градусов. Соединяемые детали уложите в дальнейшем в данное приспособление и сварите.

Так можно достичь нужного угла соединения. Для дополнительного удобства этот импровизированный угольник дополнительно укомплектуйте прижимными приспособлениями, что фиксируют соединяемые детали и препятствуют нарушению угла соединения через термические изменения во время сварки в металле.

Следующим обязательным элементом нашего пресса является съемный упор, что способен перемещаться по направляющим и передавать от центрального рабочего штока гидравлического домкрата давление на обрабатываемую деталь. Подготовьте для его изготовления несколько отрезков стальной полоски, что имеет толщину порядка 1 сантиметра. Длину деталей сделайте меньше образовавшегося расстояния между стойками. Соедините полученные детали в нескольких местах при помощи сварки с двух сторон.

Чтобы обеспечить быструю замену этой детали при совершении любых гидравлических работ и для фиксации элемента при перемещении на вертикальных стойках, необходимо просверлить в полученном блоке из полос стали два сквозных отверстия и две пластины отпилить, их длина должна быть больше на 100 миллиметров длины блока. Также просверлите в пластинах по два отверстия, что сносны с отверстиями в блоке.

При монтаже блока на раму пресса из гидравлического домкрата своими руками подберите два болта необходимой длины с гайками и шайбами и соедините с блоком полученные пластины так, чтобы они разместились от стоек по обе стороны. В случае возникновения потребности для достижения меньшего свободного хода поршня гидравлического домкрата можно уменьшить пространство между перемещающимся упором и верхней балкой конструкции при дополнительной установке промежуточного квадратного профиля.

Отпилите для этого отрезок квадратного профиля, который имеет длину, что равняется расстоянию между стойками, и на равном расстоянии сварным швов присоедините его. Это существенно сократит рабочее расстояние гидравлического пресса и уменьшит временные расходы на выполнение определенных видов работ.

Чтобы еще больше уменьшить ход рабочего штока гидравлического домкрата, можно применять дополнительные сменные вставки, которые изготовлены из сплошного или полого стального профиля или сменных наковален. Для их создания следует отпилить несколько деталей разной толщины и дополнительно промаркировать их для быстрого и тщательного подбора нужного элемента.

Ремонт гидравлического домкрата

Гидравлические домкраты периодически нуждаются в обслуживании, поэтому в рабочий цилиндр и необходимо доливать жидкость, которая вытекает в процессе эксплуатации через сальники и разные уплотнения. Кроме протекания масла, неисправности домкрата состоят в заклинивании при подъеме груза на определенную высоту, невозможности после поднятия опустить домкрат или невозможности поднять даже нетяжелый груз.

Протекание масла

Для ремонта и испытания гидравлического домкрата в домашних условиях следует купить нужный ремкомплект для оборудования. До выполнения ремонта следует сначала разобрать аппарат. Может потребоваться удлинитель к ключам, чтобы были значительное усилие и больший рычаг. Обязательно подготовьте емкость для слива старого масла и подготовьте новую рабочую жидкость.

После этого следует извлечь поршни и проверить их на наличие коррозии. Всю грязь и коррозию принято удалять. Проверьте, не изогнулся ли шток. Если деформация имеет место, то маловероятно, что получится его снова сделать ровным и можно дальше уже не ремонтировать ничего.

Необходимо проверить клапан, перепускающий масло. Клапан для этого откручивается и проверяется на наличие деформации или попадания грязи внутрь клапана. Если клапан неисправен из-за механической деформации, то его следует просто поменять. К тому же он может попросту загрязниться, и шарик будет садиться в свое седло неплотно. Это и является причиной пропускания рабочей жидкости.

Полностью слейте старое масло. Эта процедура достаточно простая, хотя и занимает много времени, пока масло перетекает из одного в другой цилиндр. Жидкость сливается посредством прокачивания системы, движением рычага вверх-вниз. Все детали тщательно промойте от грязи и остатков масла. Полностью поменяйте все манжеты и уплотнительные прокладки.

Другой причиной отказа гидравлического домкрата может считаться грязь, что попала в рабочую полость. Для её удаления оттуда необходимо отвернуть головку корпуса, в его основание залить керосин и прокачать при выкрученной запорной игле домкрат. Керосин по завершении операции следует удалить и в рабочую полость залить чистое масло.

Попадание воздухa

В рабочей полости домкрата в процессе длительной эксплуатации скапливаются пузырьки воздуха, существенно снижающие его эффективность. Причина этого, как правило, состоит в воздухе, который попал из-за нехватки рабочего масла в гидравлическую систему. Устранить эту неисправность можно следующим образом.

Для начала откройте пробку масляного бачка и перепускной клапан, а потом быстро прокачайте насос гидравлического пресса несколько раз. Таким способом воздух будет вытеснен из рабочей полости в емкость для масла. Можете закрывать после этого перепускной клапан и отверстие, ведущее в масляной бачок. Если вы все сделали правильно, то воздух удалиться, и домкрат снова будет работать в штатном режиме.

Если же ваша попытка получилась неудачной, повторите все вышеперечисленные действия. Однако этот способ не является единственным для удаления из рабочей полости воздуха. Определить наличие в рабочей полости воздуха несложно: домкрат вообще не работает, или подъем груза осуществляется медленно.

Отверните первым делом запорную иглу на полтора-два оборота, после чего поднимите рукой за винт до крайней верней точки плунжер и отпустите его, чтобы он оказался снова в нижнем положении. Повторите подобные действия дважды или трижды. Чтобы подобная проблема в дальнейшем не возникала, стоит периодически проверять уровень масла в гидравлическом домкрате и при его нехватке добавлять рабочую жидкость.

Таким образом, вы ознакомились с конструкцией гидравлического домкрата, изучили его достоинства и недостатки, разобрались в классификации подобного оборудования и уяснили, как работает гидравлический домкрат. Теперь можно приступать к сборке аппарата своими руками. И не забывайте о периодическом техническом обслуживании и подливании рабочего масла.

устройство, как прокачать своими руками и принцип работы Плохо работает штуцер

Чтобы как можно реже проводить ремонт гидравлического домкрата, нужно следить за изделием и правильно его эксплуатировать. Поддерживать необходимый уровень жидкости, которая просачивается через уплотнители. Часто из-за попадания воздуха идет заклинивание груза во время его поднятия. Затем сложности возникают при его опускании. В этих случаях домкрат нуждается в разборке и ремонте. Провести его реально своими силами, соблюдая определенную последовательность действий.

Гидравлический домкрат состоит из 3 составляющих:

• Корпуса.
• Поршня.
• Рабочей жидкости.

В начале работы механизм ставится на ровную плоскость, клапан закрывается и за счет движения рычага идет поднятие штока. При спуске клапан открывается, и давление груза возвращает шток на место.

Во время нажатия на рычаг жидкость перекачивается из корпуса в цилиндр, толкая его вверх. Всасывающий и нагнетательный клапана препятствую ее возврату.

Когда в насосе открывается клапан, идет возвращение жидкости в пространство корпуса.

Бутылочные изделия

Бутылочные домкраты обладают способностью поднимать груз, в диапазоне от 3 до 200 тонн. Обеспечивается это наличием большой плоскости опоры.

Бутылочные аппараты бывают 2 типов:

• Одноштоковыми. Благодаря удобству в эксплуатации, они находят применение в машиностроении и в строительстве. Домкрат взят на вооружение автолюбителями — для поднятия автомобилей. Используется как узел в трубогибе или прессе.
• Двуштоковыми. Работает как в вертикальном, так и горизонтальном положении. Устройство включает в себя 2 штока. Их поднятие происходит цилиндром.

Подкатной вид

Внешне — это тележка, установленная на колеса. Перед работой она подкатывается под поднимаемый груз.

Конструкция отличается большими габаритами, поэтому нашла применение в шиномонтажных мастерских. Поднятие осуществляется нажатием на рычаг. При открывании клапана шток опускается.

Если требуется небольшое опускание, то используется трубчатая рукоятка. Она насаживается на клапанный винт и вращает его вокруг своей оси. Начинается небольшое снижение штока.

Такая разновидность изделий имеет недостатки:

• Крупные габариты и большой вес изделия.
• Наличие бетонированной или асфальтированной площадки.

Разновидности и причины поломок

Ремонт гидравлического домкрата проводится своими руками. Для этого изучаются все возможные неисправности и правила их устранения. Заранее подготавливаются детали — для замены вышедших из строя. Основные причины поломок и правила их устранения известны. Для этого под руками нужно иметь подходящий инструмент.

Неисправность гидроцилиндра

При неисправности гидроцилиндра необходимо снять масляный резервуар. Сначала отсоединяется поршень. Для этого с помощью гаечных ключей откручиваются винты, расположенные в верхней части. Снимаются защитные кольца, вытаскивается резервуар. Если цилиндр поврежден, то проводится его замена. В процессе установки потребуется наличие струбцины. Выкрученные из домкрата болты заменяются на новые. Они подбираются такого же размера. Если вынутые втулки изношены, ставятся другие. В некоторых моделях разрешается использование круглого типа.

Вылет верхнего и нижнего кольца

В случае вылета верхнего кольца, отсоединяется верхняя пластина. Предварительно она осматривается на наличие дефектов. Винты откручиваются с применением ключей. Важно осмотреть поршень, убедиться, что поломанное кольцо его не повредило. После этого заниматься установкой на шток нового. В целях улучшения фиксации следует воспользоваться уплотнителем.

Если произошел вылет нижнего кольца, то снимается нижняя рама. В этом случае осматривается гидравлический цилиндр. Проверяется его целостность. Важно, чтобы поршень плавно передвигался, без заеданий.

Для снятия рамы, домкрат переворачивается и надежно закрепляется. Крышка снимается только после того, как осматривается уплотнительное кольцо. Используя отвертку, демонтируется выдвижной удлинитель. Он тоже требует осмотра, поскольку есть риск его повреждения кольцом.

В случае его замены уточняется маркировка, которая выбита на корпусе или записана в документации.

В процессе установки шток смазывается машинным маслом. Также ведется монтаж нового кольца.

Поломка тягового рычага

Сложность такого ремонта заключается в том, что потребуется снятие — как устройства тяги, так и цилиндра. Сначала убирается верхняя крышка и ведется осмотр цилиндра. На нем возможно присутствие царапин. Иногда замены требует и подвижная плита.

Снятие цилиндра идет с применением струбцины, а верхняя плита держится на штоках. Если конструкция содержит несколько поршней, то требуется еще снятие катушки.

Тяговое устройство с подсоединенным рычагом находится на нижней плите. Для снятия рычага, с помощью молотка высвобождается шток. На последнем этапе рычаг фиксируется на тягловом механизме.

Поломка клинового захвата

В случае такой поломки отсоединяется верхняя плита. Для этого откручивается 4 винта. С помощью отвертки поддевается и вынимается стяжка. Расположена она возле масляной системы.

Затем снимается захват, который расположен на штоке. Перед установкой нового осматривается плита. Сборка ведется в обратном порядке.

Снятие плиты домкрата

При ремонте такой поломки, в первую очередь проверяется поршневая система. Возможно ее повреждение. В зависимости от вида домкрата, крепеж плиты идет разными болтами. Как правило, они имеют резьбу М6. По количеству их 4, и расположены они по краям. Во время замены плиты следует проверить и масляную систему, поскольку она может тоже иметь повреждение.

Замена петли

Такой вид ремонта легко проводится своими руками. Для этого откручиваются болты и снимается верхняя плита. После этого ведется отсоединение штока, петля легко вынимается. Часто она бывает погнутая. С использованием станка ее поверхность выравнивается. В случае большой деформации, лучше такое изделие заменить на новое.

Плохо работает штуцер

Эта поломка напрямую связана с плохой работой трубопровода. Необходимо осмотреть поршневую систему. По причине ее неисправности штуцер испытывает повышенное давление. Для этого поршневой узел демонтируется и ищется в нем поломка. По возможности она устраняется. В противном случае эта часть домкрата подлежит замене.

Устранение неисправности трубопровода

Такими видами ремонта занимаются сервисные центры. В домашних условиях можно осмотреть узел и сделать только несложный ремонт.

Для этого откручиваются болты и демонтируется верхняя плита. С использованием отвертки подрывается, а затем убирается стяжка. Если внешний осмотр показал срыв верхней гайки, то в домашних условиях такую поломку устранить невозможно.

Правила ремонта и подбор запчастей

Ремонт гидравлического домкрата начинается с его разборки. Все части изделия имеют резьбовые соединения, поэтому следует вооружиться гаечными ключами.

Последовательность работы следующая:

• Необходимо слить масло. Для этого готовится специальная емкость.
• Изымается поршень с клапаном. Идет их визуальный осмотр. Вся грязь и ржавчина очищается.
• Причиной неисправности бывает деформированный шток. Домкрат не может поднять груз. В этом случае деталь нуждается в замене.
• Внимательного осмотра требуют прокладки. Если при внешнем осмотре дефектов не обнаружено, все равно, лучше их заменить. Часто микроскопические изъяны не видны, но они служат причинами неисправности.
• Проверяется масляный клапан. Убирается приставшая грязь. Из-за ее присутствия шарик занимает неправильное положение и идет протечка масла.

Все части разобранного аппарата промываются в специальной жидкости. Неисправные детали заменяются. Для этой цели идет подбор запчастей. Все новые элементы конструкции должны иметь такие же параметры. Для замены небольшого узла конструкции имеются ремкомплекты. Они включают в себя детали и прокладки между ними. Сборка ведется в обратном порядке.

Замена и правила заливки масла

Прежде, чем заливать новое масло, полностью удаляется старое. Если там присутствует промывочная жидкость, она тоже убирается.

Перед заливкой нового устраняется весь присутствующий воздух. Открывается выпускной клапан и устройство опускается вниз. Затем следует провести не менее 5 прокачек. С заливной горловины снимается болт и через сопло заливается масло до требуемого уровня. Затем прокачка повторяется, и масло заливается вновь. Важно выпустить весь воздух из системы. Как только масляная поверхность перестанет пузыриться и достигнет нужной отметки, домкрат готов к работе.

Правила эксплуатации домкрата на 5 и 12 тонн.

Если вести правильную эксплуатацию домкрата, то количество поломок резко уменьшится.

Для этого нужно придерживаться следующих правил:

1. Запрещается подъем груза, превышающий допустимый.
2. Работа ведется плавно, без рывков.
3. Установку можно вести только на ровную поверхность.
4. Перед работой все подвижные соединения смазываются.
5. Ведется внешний осмотр аппарата с целью выявления трещин или утечки масла.
6. Проверяется уровень масла, который должен быть доведен до нормы.

Чтобы гидравлический домкрат работал без перебоев, требуется ежемесячно проводить техническое обслуживание. Поскольку изделие постоянно испытывает большие нагрузки, все детали требуют присутствия смазки. Важно не допускать наличие грязи, которая приводит к заклиниванию аппарата. Хранение устройства идет в опущенном состоянии.

Гидравлический домкрат устройство и принцип действия имеет на основе физических свойств жидкостей, сохраняющих свой объем в процессе сжатия.

Гидродомкрат представляет собой переносное грузоподъемное устройство, предназначенное для тяжелых предметов.

Назначение гидравлического домкрата

Гидродомкрат — это стационарное, переносное или передвижное грузоподъемное устройство, предназначенное для тяжелых предметов. Применяется при выполнении ремонтно-строительных работ и в составе кранов, прессов, подъемников.

Современные конструкции гидравлических устройств используются на предприятиях нефтеперерабатывающей промышленности, объектах энергетического сектора промышленности, в сельском хозяйстве. Высокий уровень производительности и показатель КПД, легкость в работе и обслуживании позволяют применять гидродомкраты в бытовой сфере.

Этот тип оборудования способен с легкостью функционировать как в горизонтальном, так и в вертикальном положениях, что нашло свое применение на площадках для проведения монтажно-строительных работ. Агрегат используется для натяжения арматурных конструкций, изготовленных из напряженного бетона.

Конструкция гидравлического устройства подъема

Агрегат устроен следующим образом:

• корпус;
• рабочая жидкость;
• рабочий поршень.

Конструкция устройства может иметь удлиненный или короткий корпус, для изготовления которого применяется закаленная специальная сталь. На корпус устройства возложено выполнение нескольких функций. Он является направляющим цилиндром для рабочего поршня и служит резервуаром для хранения рабочей жидкости.

Винт с подъемной пятой способен по специальной резьбе вворачиваться в плунжер. Осуществляя его выкручивание, можно изменить максимальную высоту подъема пяты домкрата. Гидравлические устройства оснащаются рабочими насосами, имеющими ручной, ножной или воздушный привод. Конструкция предусматривает установку клапанов безопасности и некоторые конструктивные элементы, обеспечивающие длительную и безаварийную работу подъемника.

Гидравлический насос и цилиндр с поршнем устроены так, что обеспечивают выдвижение и подъем специальной площадки. После выдвижения штока возврат в начальное положение осуществляется при помощи использования перепускного клапана.

Существует несколько различных модификаций подъемных гидравлических агрегатов, которые имеют свои сферы применения.

Наиболее распространенными являются:

• устройства бутылочного типа;
• устройства подкатного типа;
• гидравлические домкраты гибридной конструкции;
• агрегаты зацепного типа;
• ромбовые агрегаты.

Различные конструкции гидродомкратов имеют свои особенности в устройстве, которые обусловлены областью применения приспособления.

Каждый из типов гидродомкратов сконструирован по-своему, однако, принцип функционирования у всех одинаковый.

Принцип работы гидравлического домкрата основан на применении в конструкции аппарата сообщающихся сосудов с рабочим телом, роль которого выполняет специальное масло. Перед использованием устройство требуется разместить на ровной твердой поверхности и закрыть перепускной клапан. После установки и подготовки агрегата можно использовать его в работе.

Подъем штока с пятой осуществляется при помощи насоса, нагнетающего рабочую жидкость в специальный цилиндр.

За счет свойства жидкости противодействовать сжатию при повышении давления происходит перемещение поршня в рабочем цилиндре. Это приводит к движению штока с подъемной пятой. Спуск последней происходит при помощи открытия перепускного клапана против часовой стрелки.

Перекачивание рабочего масла осуществляется приводным насосом и рычагом, установленным на нем. Масло перемещается из насоса в рабочий цилиндр через специальный клапан.

Возврату жидкости в процессе работы аппарата препятствуют два клапана: нагнетательный и всасывающий.

Для установки подъемника в исходное положение в его конструкции предусмотрен специальный клапан, при открытии которого происходит перетекание рабочей жидкости из цилиндра в насос агрегата.

Наличие в устройстве домкрата выкручивающегося винта под рабочей пятой позволяет расширить возможности применения устройства.

Для осуществления подъема специальная пята изготавливается из высокопрочной стали. Усилие гидродомкрата регулируется при помощи встроенного манометра.

Достоинства и недостатки гидродомкратов

Физические особенности жидкости позволяют осуществлять плавное поднятие, опускание груза и фиксировать его на определенной высоте. Гидродомкраты обеспечивают высокий показатель КПД, который достигает 80% . Грузоподъемность агрегата обусловлена наличием большого передаточного отношения между показателями поперечного сечения насосного и рабочего цилиндра, плунжера.

Необходимо регулярно проводить промывку гидродомкрата, а также замену масла и прокачку.

Гидравлические подъемники имеют ряд недостатков. В первую очередь следует отметить, что любая модель этого оборудования имеет определенную стартовую высоту подъема груза, ниже которой устройство эксплуатировать невозможно. Недостатком этого оборудования является также отсутствие возможности точной регулировки высоты опускания. Для того чтобы обеспечить бесперебойную работу приспособления, рекомендуется постоянно следить за чистотой, качеством и уровнем масла в резервуаре домкрата. Нормальная работоспособность устройства обеспечивается герметичностью клапанов и сальников, используемых в конструкции агрегата. Транспортировка и хранение аппарата производится исключительно в вертикальном положении, при нарушении этого требования рабочая жидкость способна вытечь из резервуара устройства.

Одним из недостатков является медлительность агрегатов в работе. К минусам относится также вес устройства, его большой размер и высокая стоимость. Помимо этого одноплунжерные устройства имеют небольшой ход рабочего штока, что является еще одним недостатком.

Возможные неисправности в работе гидродомкрата

Гидравлические домкраты в любом случае требуют ухода и обслуживания, которое заключается в проведении доливки масла в рабочий резервуар агрегата. Помимо этого, через определенное время эксплуатации требуется проводить промывку приспособления, замену масла и прокачку. Масло из рабочего резервуара способно подтекать через сальники и различные уплотнения, используемые в конструкции устройства. Кроме подтекания при эксплуатации приспособления могут возникать такие неисправности, как заклинивание при осуществлении поднятия и невозможности опускания штока.

Для устранения подтекания масла в процессе функционирования приспособления осуществляется замена уплотнителей и сальников. Для этой цели применяются специально разработанные ремкомплекты. В процессе ремонта проводится разборка агрегата, замена уплотнителей, сборка гидродомкрата, после чего проводится заправка рабочей жидкостью и прокачка.

Для устранения заклинивания проводится разборка устройства и осмотр его комплектующих на предмет коррозии и загрязнения. В случае выявления первой проводится специальная обработка, а грязь вымывается.

Чтобы поднять небольшую технику, например автомобиль для замены колеса, нет необходимости привлекать специальную технику. С этой целью используется подъемник. Выделяют множество разновидностей такого устройства. Каждая из них обладает своими преимуществами и недостатками. Вне зависимости от стоимости прибора, он не защищен от поломок. Починить гидравлический домкрат можно самостоятельно, если соблюдать во время работы определенную последовательность.

Устройство гидравлического домкрата (подкатной и бутылочный)

Самыми популярными разновидностями гидравлического подъемника являются подкатная и бутылочная. Такие устройства обладают своими конструктивными особенностями. Так устройство бутылочного гидравлического домкрата включает в себя рукоятку, насос, цилиндр, резервуар, шток, клапан и винт.

ПОСМОТРЕТЬ ВИДЕО

Схема бутылочного гидравлического домкрата является следующей:

• Предназначенный для всасывания клапан располагается на резервуарном патрубке. За счет этого при поднимании домкрата гидравлическая жидкость не покидает цилиндр.
• Клапан открывается при помощи специального винта. Благодаря этому в приборе снижается уровень давления, и поднятый груз опускается к земле.

Цилиндрическая жидкость особо важна, так как именно благодаря ей возможно плавное поднимание/опускание груза, а также его удержание на определенной высоте. В ее состав входит веретенное масло, вода и спирт.

Принцип работы гидравлического домкрата заключается в том, что поднимание автомобиля выполняется за счет горизонтального штока, упирающегося в специальный вертикальный механизм. К нему прикрепляется подъемная площадка, которая и отвечает за поднимание оборудования. Чтобы опустить поднятое устройство, открывается специальный клапан, после чего из системы откачивается воздух. За счет снижения давления и происходит опускание.

Виды поломок и их причины (почему домкрат не держит)

Чаще всего гидравлический домкрат выходит из строя, если его перегрузить (поднимать им грузы, масса которых превышает максимальную для устройства), либо появляются сбои в работе гидравлики.

Поломка в первом случае обусловлена тем, что деформирован упорный шток. В результате этого он изгибается и не может пройти через муфту, что приводит к его заклиниванию. Для восстановления функций устройства необходимо заменить шток. Дело в том, что он изготавливается из специальной стали, которую невозможно выровнять.

А вот гидравлика может отказать сразу по нескольким причинам:

• Машинное масло, используемое вместо рабочей жидкости, вытекает при хранении подъемника в неправильном положении. В результате этого масло вытекает и заменяется воздухом. Поэтому работа устройства постепенно замедляется или вовсе прекращается.
• Внутренняя поверхность системы гидравлики ржавеет. Это приводит к тому, что нарушается свободный ход устройства.

Такие неполадки обычно не являются серьезными, поэтому устранить их можно самостоятельно в домашних условиях. Однако ремонт гидравлических домкратов иногда является невозможным, так что легче приобрести новое устройство.

Ремонт гидравлического домкрата своими руками, подбор запчастей

Выполняя ремонт гидравлического домкрата своими руками, необходимо учитывать, что все составные элементы устройства скрепляются резьбовыми соединениями. Поэтому перед началом ремонта прибор необходимо разобрать.

ПОСМОТРЕТЬ ВИДЕО

Ремкомплект для гидравлического бутылочного домкрата включает гаечные ключи и разводной ключ. Затем следует придерживаться такой последовательности действий:

1. Слить масло в заранее приготовленную емкость.
2. Извлечь поршень и клапан и тщательно их осмотреть. При необходимости оба элемента очищаются от скопившейся на них ржавчины.

1. Проверить на изгиб опорный шток. Самой частой неисправностью является то, что гидравлический домкрат не поднимает груз. В таком случае опорный шток может быть деформирован и требуется его замена.
2. Кроме того, необходимо обратить внимание на состояние прокладок. Если один из конструктивных элементов деформирован, в таком случае отремонтировать домкрат гидравлический можно будет путем замены сломанной запчасти. Даже если внешне прокладки кажутся целыми, их рекомендуется заменить – часто повреждения не заметны глазу.
3. Если пропускается масло, то, скорее всего, нужно прочистить масляный клапан от грязи. Ведь из-за ее появления шарик плохо сидит в своем гнезде.

Ремонт гидравлического подкатного домкрата своими руками заканчивается промыванием всех деталей специальной жидкостью. Затем следует собрать их в обратной последовательности. До разборки устройства не будет ясно, что именно привело к его поломке. Поэтому в принципе все виды неисправностей исправляются по одному алгоритму, однако в разных случаях требуется замена различных деталей.

При подборе запчастей нужно обязательно учитывать, что они должны полностью соответствовать деформированным деталям.

Как правильно залить масло

Обязательно ремонт домкратов заканчивается обновлением рабочей жидкости. Перед тем, как масло заливать в домкрат гидравлический, нужно проверить, чтобы воздух был полностью спущен. Иначе после этого система будет работать не в полную силу. Как прокачать гидравлический домкрат?

Для этого необходимо повернуть выпускной клапан против часовой стрелки. Устройство должно быть полностью опущено вниз. Прокачать гидравлический домкрат подкатной можно самостоятельно без использования дополнительных инструментов.

ПОСМОТРЕТЬ ВИДЕО

Затем следует найти отверстие, предназначенное для заливки масла. Оно располагается на бачке, в котором хранится гидравлическая жидкость. Снять болт с заливной горловины, вставить сопло и налить масло. Когда жидкость начнет вытекать, нужно прекратить его заливание.

Советы по правильной эксплуатации домкрата на 5 и 12 тонн

Чтобы не пришлось ремонтировать подкатной домкрат своими руками, его необходимо правильно эксплуатировать. Нельзя поднимать с его помощью груз, превышающий максимально допустимый – 5, 10 или 12 тонн.

Следует осуществлять плавное поднимание грузов, без рывков. Прежде чем залезть под машину, нужно убедиться, что она устойчиво держится. Иначе авто может упасть на человека, что приведет к травмам.

Как прокачать гидравлический домкрат — весьма распространенный вопрос среди автовладельцев. Но также стоит знать про устройство и виды агрегата.

Собрать подкатной домкрат своими руками хотят многие автовладельцы. Это существенно упрощает процессы ремонта, профилактики автомобиля, избавляет от необходимости посещать СТО и тратить деньги на покупку заводских домкратов.

Сам по себе домкрат — это устройство, предназначенное для подъема груза на требуемую высоту. Такие агрегаты широко применяются в быту и промышленности, различаясь при этом габаритами и мощностью.

Устройство для подъема груза применяется для:

• Фиксации;
• Перемещения;
• Поднятия тяжелых деталей;
• В строительных сферах;
• При разборке автомобиля, замене колес и пр.

При этом главная отличительная черта — это грузоподъемность. Некоторые модели предназначены для поднятия нескольких тонн, а другие — для сотен тонн веса.

Устройство гидродомкрата

Чтобы сделать расчет гидравлического домкрата для его покупки или самостоятельной сборки, рекомендуется узнать, какая схема, устройство и конструктивные особенности у данного приспособления.

Подъемное устройство состоит из трех основных компонентов:

• Подвижного поршня;
• Корпуса. Его изготавливают из высокопрочного металла, имеет форму цилиндра. Помимо функций корпуса, он играет роль емкости, где находится масло;
• Жидкой среды. В роли нее выступает машинное масло;
• Рычаги;
• Клапаны;
• Плунжеры.

1. На рычаг подается усилие, а применение клапанов дает возможность увеличить его в десятки раз.
2. Плунжер позволяет перемещать устройство поршня путем передачи рабочей жидкости, которой выступает масло, в емкость под плунжером.
3. За счет клапана масло не перетекает обратно в корпус.
4. Постепенно плунжер передает большее количество масла под поршень, что способствует его поднятию.
5. Для опускания груза нужно, чтобы масло вернулась в устройство корпуса. Тут требуется приоткрыть клапан.

Подобный принцип работы актуален для всех гидравлических домкратов. Потому схема, чертежи, видео руководства по сборке и эксплуатации данных устройств примерно одинаковы.

Преимущества и недостатки

Если вы решите собрать устройство для подъема груза бутылочного типа, создавая тем самым гидравлический домкрат, либо хотите купить заводское оборудование, следует предварительно узнать про сильные и слабые стороны, которыми характеризуется устройство.

Начнем с преимуществ, к которым относят:

• Высокие показатели мощности;
• Простота эксплуатации;
• Высокий КПД, достигающий 80 процентов;
• Устройство работает при перемещении грузов весом до 200 тонн. Так что поднимает гидродомкрат приличную массу.

Но у такого типа домкрата есть свои недостатки. Их следует знать до начала работы на нем.

1. Устройство не может поднять груз с небольшой высоты.
2. Невозможность устанавливать уровень опускания деталей.
3. Устройство такого типа требует пристального внимания, периодического сервисного обслуживания. Схема сервисного обслуживания предусматривает необходимость заливать масло, менять сальники, прокладки.
4. Гидравлический домкрат можно транспортировать и хранить только при условии его вертикального расположения. В противном случае вытекает масло, его приходится заливать заново для нормальной работы. Заправить агрегат не сложно, но постоянно делать это никому не захочется.
5. Принцип устройства не позволяет ему быстро выполнять функции подъема и опускания.
6. Подъем осуществляется циклично.
7. Устройство такого типа достаточно дорогое.
8. Поломки для гидравлических домкратов не редкость, а в обслуживании они довольно дорогие.

Виды гидравлических домкратов

Брать заводской или собирать самодельный — решать вам. На рынке представлены гидравлические домкраты разного типа. Каждый из них имеет свои особенности, о которых следует знать предварительно до покупки устройства.

1. Агрегат бутылочного типа. Сама распространенная и одновременно самая конструктивно простая вариация гидравлического домкрата. Подъемники бутылочного типа поднимают груз весом до 100 тонн, отличаются внушительной опорной площадью и компактным корпусом. Широко используются для работы на автосервисах. У бутылочного гидродомкрата есть две модификации — одноштоковые и двухштоковые. Первые имеют простую конструкцию, используются в строительстве, ремонте ж/д вагонов, при изготовлении трубогибочных, труборезных агрегатов. Двухштоковый механизм может работать в вертикальном и горизонтальном положении.
2. Подкатной. Подкатное устройство внешне напоминает тележку, перемещающуюся под поднимаемым грузом. Управление осуществляется ручным рычагом, регулировка выполняется масляными клапанами. Отлично показывает себя при одностороннем подъеме груза, актуально применять при замене колес на авто. Но для работы требуется ровная, жесткая поверхность. Бывает самодельный.
3. Гибридный. Совмещает в себе бутылочный и подкатной гидродомкрат, широко используется на автосервисах. Управление осуществляется рычагами и ножными педалями.
4. Ромбовый. Актуален для автосервиса. Его несущие конструкцию соединяются шарнирами и образуют ромб, что повлияло на название устройства. Компактные, сравнительно легкие, удобные для транспортировки.
5. Зацепные. Используются там, где нужно с небольшой высоты поднять груз. Для его работы используется бутылочная схема. Может быть самодельный.

Собрать своими руками самодельный агрегат, либо купить гидравлический заводской домкрат бутылочного типа — ваше личное решение.

Ремонт и прокачка

Принцип работы понятен. Остается разобраться, как выполнить ремонт и прокачку устройства. Какое именно масло вы будете заливать при его замене или доливке, опирайтесь на заводские инструкции производителя.

К самым распространенным поломкам гидравлических домкратов можно отнести следующие:

• Недостаток масла;
• Избыток воздуха внутри;
• Образование ржавчины, грязи;
• Деформированный шток.

В этом случае потребуется провести ремонт и прокачать ваш гидравлический домкрат.

1. По мере эксплуатации масло будет вытекать из гидравлического домкрата, что приводит к необходимости периодического добавления рабочей жидкости. Доливка выполняется ремкомплектом.
2. Перед началом обслуживания подготовьте емкость, куда будет сливаться старое масло, подготовьте свежую жидкость для заливки.
3. Гаечными ключами открутите крепления, извлеките клапан слива, поршень домкрата.
4. Зачистите поршни, удалите грязь, ржавчину, проверьте их на предмет целостности.
5. Снаружи внутри зачастите клапан стравливания. Наличие на нем дефектов говорит о необходимости замены.
6. Осматривая клапан, не потеряйте шарик из металла. Если он не будет плотно прилегать, домкрат работать толком не сможет.
7. Путем прокачки слейте старое масло. Для этого перемещайте рычаг вверх-вниз, пока все масло не перетечет в главный цилиндр.
8. Зачистите все детали после слива, замените манжеты, прокладки.
9. Желательно промыть керосином. Залейте его внутрь домкрата, прокачайте, предварительно сняв запорную иглу. Прокачкой удалите керосин, заполните емкость новым маслом.
10. Если образовалась воздушная пробка в домкрате, снимите пробку масляного бака, откройте клапан и прокачайте несколько раз. Затем откройте сливной клапан и поставьте на место пробку.

Принцип прокачки, обслуживания не вызывает проблем, потому каждый пользователь может своими руками ремонтировать гидравлический домкрат.

Для подъема тяжестей человек изобрел множество приспособлений. Если вкратце описать принцип их работы – трансформация пройденного расстояния в усилие.

Рассмотрим примеры таких преобразований:

1. Рычаг. На длинной стороне пройденное расстояние больше, а усилие меньше. На короткой стороне наоборот;
2. Блочная система. Трос, проходя через определенное количество блоков, с каждой петлей теряет в расстоянии, пропорционально приобретая дополнительное тяговое усилие;
3. Шестерни с разным передаточным отношением. Малая шестерня крутится быстро и с меньшим усилием. Большая – наоборот;
4. Цепная (ременная) пара. Шкив меньшего диаметра вращается без усилия и быстрее. Шкив большего диаметра развивает высокий крутящий момент на валу при меньшей скорости вращения;
5. Сообщающиеся сосуды. Две поршневые пары, соединенные между собой работают по принципу рычага. Поршень меньшего диаметра при малом усилии двигается с большим размахом. В то время как более крупный его «собрат» перемещается на небольшое расстояние с пропорционально увеличенным усилием.

По принципу сообщающихся сосудов работает гидравлический домкрат.

Относительно компактные размеры (в сравнении с усилием, которое может развить инструмент) делают его незаменимым при работе с большими тяжестями. Переносные бутылочные домкраты (это второе их название) развивают усилие от 1 до 20 тонн. Более крупные экземпляры могут взять вес в 200 тонн.

При этом именно гидравлика относится к самым безопасным приспособлениям для подъема тяжестей.

Устройство, особенности применения домкрата бутылочного типа

На иллюстрации видно, из каких компонентов состоит гидравлический подъемник.

Вся конструкция умещается внутри резервуара с рабочей жидкостью. Подъемный шток в нижнем положении полностью утоплен в корпусе. Рукоятка-рычаг съемная, и в транспортном положении не занимает много места. Поэтому домкраты такого типа легко умещаются в багажнике автомобиля.

ВАЖНО! Хранить гидравлические домкраты бутылочного типа следует в вертикальном положении. В противном случае возможно вытекание рабочей жидкости.

Приспособление, способное поднять солидный внедорожник (усилие 5 тонн) – имеет размеры (с учетом отстегнутой рукоятки) не больше бутылки вина объемом 0,7 литра. Управиться с таким домкратом может один человек.

Из чего должен быть гидравлический домкрат? — MVOrganizing

Из чего должен быть сделан гидравлический домкрат?

Ниже приводится список из 31 детали, из которых состоит домкрат для баллона с гидравлическим приводом. Большинство изделий изготовлено из стали, которую каким-то образом покупали, обычно на мельнице или токарном станке. Не стальные детали изготавливаются из резины или пластика и покупаются или изготавливаются методом литья под давлением.

Как изготовить гидравлический домкрат?

Оттуда материал разрезается на предварительно обработанные отрезки и помещается на металлические стеллажи, чтобы с ним можно было легко обращаться в течение всего производственного процесса.

1. ТРУБЫ ДЛЯ РЕЗКИ ПО ТРЕБОВАНИЯМ ЗАКАЗЧИКА.
2. АВТОМАТИЧЕСКАЯ СИСТЕМА ПРОИЗВОДСТВА МАШИН.
3. ПОДГОТОВКА ПОРШНЯ И ШТОКА В СООТВЕТСТВИИ С РАЗМЕРОМ И СПЕЦИФИКАЦИЕЙ.

Какова основная функция автомобильных домкратов?

Автомобильный домкрат использует мощность гидравлики для подъема части автомобиля, предоставляя пользователю доступ для замены шины или выполнения ремонта или технического обслуживания. Домкраты бывают разных типов и весовых категорий.

Может ли домкрат на 2 тонны поднять автомобиль?

Для большинства седанов и небольших автомобилей для поднятия угла будет достаточно двухтонного домкрата.Пикапу или внедорожнику может потребоваться вдвое больше (четыре тонны), чтобы обеспечить необходимый запас прочности.

Для чего используются домкраты?

Домкрат — это механическое подъемное устройство, используемое для приложения больших усилий или подъема тяжелых грузов. В механическом домкрате используется винтовая резьба для подъема тяжелого оборудования. Гидравлический домкрат использует гидравлическую энергию. Самая распространенная форма — автомобильный домкрат, напольный домкрат или гаражный домкрат, который поднимает автомобили для проведения технического обслуживания.

Все ли автомобильные домкраты гидравлические?

Автомобильные домкраты — это устройства, предназначенные для отрыва транспортного средства от земли.Доступно несколько различных автомобильных домкратов. Одни домкраты механические, другие — гидравлические. В большинстве механических домкратов используется винт или рычаг, которые необходимо повернуть для работы.

Насколько безопасны валеты?

Не используйте домкрат, в котором течет жидкость. Осторожно обращайтесь с домкратами. Их падение или бросок может привести к деформации или растрескиванию металла, а домкрат может выйти из строя под нагрузкой. Правильно установите домкрат в точке, способной выдержать поднятый вес.

Какие бывают 3 типа домкратов?

Существует три основных типа домкрата — тележка, бутылочный и ножничный домкрат.Все они делают в основном одно и то же, но немного по-разному.

Подходят ли домкраты для бутылок для автомобилей?

Гидравлические домкраты для баллонов относительно безопасны в использовании. Обычно они используют масло или гидравлическую жидкость, чтобы создать давление, достаточное для подъема автомобиля. Однако они намного надежнее, если вы используете домкраты, которые помогают повысить устойчивость автомобиля.

Можно ли использовать домкраты для бутылок горизонтально?

Гидравлические домкраты обычно используются для подъема предметов над землей.Однако бывают случаи, когда необходимо использовать домкрат в горизонтальном положении. Домкраты для бутылок — единственные домкраты, которые работают таким образом. Использование гидравлического домкрата в горизонтальном положении требует, чтобы насос был ниже поршня.

Гидравлический домкрат для бутылок 20 тонн: Eagle Equipment

Фрахт / отгрузка

Для доставки

Eagle Equipment использует обычных перевозчиков, FedEx Ground, UPS и независимых грузовых перевозчиков. Мы договариваемся о наиболее конкурентоспособных тарифах на перевозку и передаем эту экономию нашим клиентам.Мы прилагаем все усилия, чтобы минимизировать транспортные расходы для наших клиентов и обеспечить своевременную доставку.

Доставка большинства товаров на складе осуществляется в течение двух рабочих дней. Eagle Equipment не несет ответственности за любой ущерб, связанный с недоступностью инвентаря или задержками с доставкой.

Eagle Equipment отправляет всю продукцию на условиях FOB на наши склады. Право собственности на товар переходит к покупателю, когда товар покидает нашу док-станцию.

Предметы, рекламируемые с пометкой «Бесплатная доставка», применимы только к отправлениям в 48 смежных штатах (за исключением Аляски, Гавайев, Канады и Мексики).

Позвоните в отдел продаж по телефону 1-800-336-2776, чтобы уточнить стоимость перевозки.

Доставка и разгрузка

Заказчик несет ответственность за выгрузку груза из грузовика. Eagle Equipment не несет ответственности за любые дополнительные расходы или убытки, которые могут быть понесены в результате разгрузки с грузовика перевозчика.

Грузовые перевозчики имеют ограничения на доставку по адресам проживания и могут потребовать забрать товар на грузовом терминале.Для разгрузки подъемников потребуется вилочный погрузчик. В таких случаях выгодно отправить товар на грузовой терминал, где персонал терминала разгружает продукт и загружает его на трейлер или грузовик клиента. Лифты нельзя разгружать с помощью подъемника для ворот. Мы не можем сообщать клиентам точное время доставки, так как мы не осуществляем доставку собственными грузовиками. Мы сообщим нашим клиентам примерное время доставки и предоставим им информацию для отслеживания.

Все посылки должны быть проверены сразу после получения.

В целях вашей безопасности любые внешние повреждения должны быть указаны в коносаменте во время доставки, чтобы иметь право предъявить претензию к перевозчику. О скрытых повреждениях необходимо сообщить транспортной компании в течение трех дней с момента доставки. Заказчик обязан подать иск о возмещении ущерба транспортной компании. О недостающих / недостающих деталях необходимо сообщить в службу поддержки Eagle Equipment в течение семи дней с момента доставки.

Только для окрасочных камер , у клиентов есть 30 дней, чтобы сообщить о нехватке / недостающих деталях.

Требования к заказу на самовывоз

Клиенты могут забирать заказы со склада STE, расположенного в Гринсборо, Северная Каролина. Важно позвонить в STE до того, как вы планируете приехать, чтобы забрать свой заказ, чтобы мы могли убедиться, что ваш заказ есть на складе и готов к отправке. Мы можем предложить самовывоз на нашем складе только с понедельника по пятницу с 8:30 до 16:00.

Клиенты должны иметь соответствующий прицеп с ремнями для фиксации при подборе оборудования. Оборудование STE нельзя загружать в легковой автомобиль, грузовик или внедорожник.Оборудование должно быть надежно закреплено и находиться на прицепе или иметь соответствующие ограничения по весу. Мы можем посоветовать вам подходящий прицеп-пикап и транспортное средство до вашего приезда. STE оставляет за собой право отказать в погрузке оборудования на неподходящие прицепы. STE не несет ответственности за любой ущерб, нанесенный транспортному средству или оборудованию клиента после того, как оборудование было закреплено на прицепе клиента.

Groz Гидравлический домкрат для бутылок 32 тонн с устройством ограничения нагрузки Диапазон подъема 260 Домкрат 420 мм / BT / 32W, हाइड्रोलिक बॉटल जैक — Weld & Grind Engineers, Нью-Дели

Гидравлический домкрат Groz 32 тонн с устройством ограничения нагрузки Диапазон подъема 260 Домкрат 420 мм / BT / 32W, बॉटल जैक — Инженеры по сварке и шлифовке, Нью-Дели | ID: 23552315255

Технические характеристики продукта

Грузоподъемность	32 тонны
Использование / применение	Подъем тяжелых транспортных средств
Материал	Кованая сталь
Тип транспортного средства	Тяжелый автомобиль
Торговая марка	Groz
Размер / размер	18 x 20 x 27 см
Тип	Гидравлический домкрат для баллонов
Гидравлический подъемник	да
Характеристики	Герметичность: сварная конструкция обеспечивает герметичность. Повышенная стабильность: кованый
Страна происхождения	Сделано в Индии

Описание продукта

Гидравлический домкрат для бутылок

Groz — идеальное решение для безопасного подъема части автомобиля для ремонта или текущего обслуживания.Это незаменимый инструмент для домашнего гаража или автомастерской, поскольку он занимает меньше места, чем типичный напольный домкрат. Он оснащен «устройством ограничения нагрузки» — уникальной функцией безопасности, которая гарантирует, что домкрат не будет случайно использован сверх номинальной мощности.

Заинтересовал этот товар? Получите последнюю цену у продавца

Связаться с продавцом

---

О компании

Год основания 1977

Юридический статус фирмы Единоличное владение (физическое лицо)

Характер бизнеса Оптовик

Количество сотрудников До 10 человек

Годовой оборот R.50 лакх — 1 крор

Участник IndiaMART с июня 2021 г.

GST07AEKPJ6285L2ZV

Вернуться к началу 1

Есть потребность?
Получите лучшую цену

1

Есть потребность?
Получите лучшую цену

9 лучших домкратов для бутылок для вашего автомобиля [Руководство по покупке]

Надежный домкрат для бутылок — важное средство обеспечения безопасности, которое должно быть у всех автолюбителей или домашних механиков.Вот почему мы поискали в Интернете 9 лучших домкратов для бутылок на рынке. Использование гидравлического домкрата для баллонов для подъема вашего автомобиля для технического обслуживания или домашнего ремонта — отличный выбор, потому что домкраты для баллонов очень портативны, надежны и просты в использовании.

Помните, что важно всегда закреплять поднятый автомобиль с помощью домкратов. Домкраты для бутылок предназначены для подъема и опускания автомобиля. Они не предназначены для фиксации его на месте при выполнении технического обслуживания, особенно если вы находитесь под автомобилем — домкраты необходимы, и их всегда следует использовать вместе с домкратом для бутылок или другим подъемным устройством автомобиля.

Домкраты для бутылок не большие, но они способны поднимать тяжелые грузы. С помощью этого руководства по покупке вы сможете найти лучшие гнезда для бутылок в соответствии с вашими потребностями. Обязательно обратите особое внимание на вместимость, диапазон высоты и зазор, чтобы найти домкрат для бутылок, который лучше всего подходит для вашего автомобиля.

Выбор лучших домкратов для бутылок для вашего автомобиля

Прежде всего, безопасность — это первостепенная необходимость и ваш главный приоритет при покупке домкрата для бутылок.Также очень важно получить домкрат для бутылок, который соответствует характеристикам вашего автомобиля. При выборе лучшего домкрата для бутылок в первую очередь следует учитывать грузоподъемность , и , тип транспортного средства , который вы хотите поднять. Некоторые домкраты для бутылок специально предназначены для грузовиков с большим клиренсом и большим весом. Другие домкраты для бутылок предназначены для установки под автомобили с меньшим зазором.

Вам также стоит обратить внимание на качество сборки и материал домкратов для бутылок.Качественный домкрат для бутылок всегда будет окрашен во избежание ржавчины и коррозии. Кроме того, некоторые из лучших домкратов для бутылок имеют ручки для переноски или контейнеры для хранения, чтобы вам было проще маневрировать ими при выполнении любого вида технического обслуживания автомобиля.

Лучший общий выбор

1. Силовой домкрат для бутылок Alltrade на 3 тонны все-в-одном

Проверить последнюю цену

Являясь одним из лучших домкратов для бутылок на рынке, этот уникальный 3-тонный домкрат для бутылок от Powerbuilt объединяет в себе как домкрат для бутылок, так и подставку для домкрата в единое целое.Это устройство, изготовленное на стальной основе, может использоваться как с обычными, так и с цельными легковыми и грузовыми автомобилями, а его номинальная масса 3 тонны и диапазон высоты от 11 до 21 дюйма делают его идеальным для использования с легкими грузовиками и внедорожниками. транспортных средств. Наряду с домкратом для бутылок, после того, как ваш автомобиль будет поднят, вы также можете использовать эту подставку для защиты автомобиля благодаря встроенной функции подъемной стойки.

Вся продукция Powerbuilt соответствует стандартам безопасности ASME и портативным автомобильным подъемным устройствам (PALD). Кроме того, конструкция предусматривает как вогнутые, так и плоские подъемные поверхности для установки множества одобренных заводом точек подъема.Домкрат для бутылок имеет предохранительную планку, которая надежно фиксирует домкрат на нужной высоте. Это устройство компактно, универсально и безопасно.

Хотя это устройство можно использовать в качестве подставки для домкратов, вам все равно потребуется приобрести от одной до трех дополнительных подставок для использования вместе с этим домкратом для бутылок.

Лучший выбор премиум-класса

2. Домкрат для бутылок 12 тонн US JACK

Проверить последнюю цену

Разработанный и изготовленный в США, домкрат для бутылок US JACK имеет прочное основание из ковкого чугуна для максимальной устойчивости.Этот прочный домкрат для бутылок весит около 23 фунтов, что намного тяжелее для домкрата для бутылок. При этом его грузоподъемность составляет 12 тонн, поэтому вы можете быть уверены, что он легко поднимет большие грузовики или внедорожники. Домкрат для бутылок оснащен байпасом для жидкости и стопорным кольцом, которое предотвращает любое повреждение из-за чрезмерного хода поршня. Каждый домкрат для бутылок также имеет ручку в комплекте для простоты использования.

Благодаря компактной конструкции этот домкрат для бутылок идеально подходит для домашнего ремонта автомобилей. Благодаря грузоподъемности 12 тонн он также достаточно тяжелый, чтобы его можно было использовать в коммерческих целях для строительной техники, прицепов или сельскохозяйственной техники.Этот домкрат для бутылок окрашен во избежание ржавчины и коррозии. И хотя это один из самых прочных домкратов для бутылок, обязательно используйте подставки рядом с ним при выполнении любых работ по техническому обслуживанию.

4. BIG RED Torin 8-тонный гидравлический сварной домкрат для бутылок

Проверить последнюю цену

Этот домкрат для бутылок БОЛЬШОГО КРАСНОГО цвета Torin отличается простотой и производительностью.Вы можете выбрать грузоподъемность, подходящую для ваших конкретных проектов, с вариантами загрузки от 4 до 50 тонн. Небольшой размер и большие возможности делают этот домкрат идеальным для ремонта автомобилей в вашем домашнем гараже. Это гидравлический домкрат для баллонов с зазубренным термообработанным седлом, обеспечивающим надежный захват и значительную площадь подъема. Средний диапазон грузоподъемности 8-тонный домкрат имеет диапазон подъема от 9 до 18 дюймов.

Благодаря сварному коррозионно-стойкому основному корпусу, изготовленному из легированной стали, вы можете рассчитывать на высокое качество без утечек.И он имеет встроенный перепуск масла и предохранительный клапан, чтобы домкрат не превышал свои пределы производительности. Напорный насос предназначен для подъема без перенапряжения, что еще больше увеличивает срок службы этого домкрата для бутылок.

Подъемник для бутылок BIG RED Torin соответствует стандартам безопасности ASME и PASE. Наряду с этим на домкрат для бутылок предоставляется ограниченная гарантия сроком на один год.

6. Трехтонный домкрат для бутылок с двойным подъемником Baoshishan с чемоданом

Проверить последнюю цену

Гидравлический домкрат для бутылок Baoshishan, выпускаемый в различных типоразмерах от 3 до 20 тонн, является первоклассным вариантом домкрата для бутылок.3-тонный и 4-тонный домкрат для бутылок поставляется с переносным футляром для удобной транспортировки и хранения, когда домкрат не используется. Максимальная и минимальная высота варьируется в зависимости от размера, поэтому обязательно выберите ту, которая соответствует потребностям обслуживания вашего автомобиля. Этот домкрат для бутылок приварен к большому основанию для дополнительной устойчивости.

Изготовлен из высококачественной легированной стали, поэтому вы можете рассчитывать на то, что этот прочный домкрат для бутылок будет использоваться в течение долгого времени. Он имеет противоскользящий верх, чтобы ваш автомобиль оставался поставленным на надежную платформу домкрата.Помимо того, что домкраты Baoshishan с большей грузоподъемностью отлично подходят для использования в жилых помещениях в вашем домашнем гараже, они могут использоваться для больших грузовиков, тяжелых внедорожников и жилых автофургонов.

Каждый домкрат для бутылок поставляется с годовой гарантией, и Baoshishan предлагает техническую поддержку по любым вопросам или проблемам, которые могут у вас возникнуть. Этот домкрат для бутылок разработан в соответствии со стандартами ANSI / PALD.

7. Домкрат для бутылок Torin емкостью 2 тонны с чемоданом

Проверить последнюю цену

Если вы ищете качественный домкрат для бутылок для автомобильных проектов, двухтонный домкрат Torin — отличный вариант.Он имеет чугунное основание для оптимальной безопасности. При этом остальная часть домкрата для бутылок сделана из стали. Двухкомпонентная ручка делает этот домкрат для бутылок чрезвычайно удобным в использовании и легким для накачки. А верхняя часть удлинительного винта обеспечивает минимальную высоту 7 дюймов и максимальную высоту 13 дюймов.

Домкрат для баллонов имеет встроенный перепускной клапан для масла и предохранительный клапан для защиты и обслуживания гидравлической системы. Чехол для переноски позволяет безопасно транспортировать и легко хранить домкрат для бутылок, когда он не используется.А сам домкрат для бутылок весом шесть фунтов позволяет невероятно легко перемещать его по гаражу

.

Torin гарантирует, что каждый домкрат для бутылок соответствует стандартам безопасности ASME / PASE, и на домкрат предоставляется ограниченная гарантия сроком на один год. Как всегда, не забудьте использовать этот домкрат рядом с подставками.

9. BIG RED Torin 12-тонный пневматический пневмогидравлический домкрат для баллонов с ручным ручным насосом

Проверить последнюю цену

Хотя домкрат для бутылок грузоподъемностью 12 тонн, вероятно, намного превосходит грузоподъемность, которая вам когда-либо понадобится, вы также никогда не сомневаетесь, достаточно ли он силен для любой задачи, которая когда-либо встречается на вашем пути.Пневматический / гидравлический баллонный домкрат BIG RED уникален тем, что им также можно управлять вручную или пневматически. Чтобы управлять мощным пневмодвигателем пневматической системы, вы просто нажимаете кнопку, что значительно сокращает время подъема.

Это здоровенное устройство можно использовать для легковых, грузовых автомобилей и внедорожников любых размеров. Наряду с этим, благодаря грузоподъемности 12 тонн, он также может использоваться для тяжелой техники, включая туристические прицепы, сельскохозяйственные машины, промышленное строительное оборудование и полуприцепы.Широкое основание дополнительно повышает надежность и устойчивость домкрата. В этом устройстве система с двумя пружинами помогает безопасно и плавно опустить ваш автомобиль после того, как вы закончите. И он оснащен хромированными цилиндрами, которые полностью отполированы и герметизированы, чтобы избежать ржавчины и коррозии.

Этот домкрат для бутылок соответствует стандартам ASME и PASE и включает годовую ограниченную гарантию от производителя.

Лучшие домкраты для бутылок для всех ваших автомобильных проектов

Наличие в вашем гараже одного из лучших домкратов для бутылок даст вам уверенность в том, что вы готовы к любым проектам ремонта или технического обслуживания.Чтобы еще больше украсить свой гараж, запаситесь лучшими наборами инструментов для механиков, динамометрическими ключами и наборами головок, и вы будете готовы поднять свои навыки домашнего механика на новый уровень.

Часто задаваемые вопросы

Как пользоваться домкратом для бутылок?

Прежде всего, ваш автомобиль должен быть припаркован на твердой и ровной поверхности, пригодной для проведения технического обслуживания. Это может быть ровный подъезд или гараж. Очень важно, чтобы домкрат для бутылок располагался на твердой, ровной поверхности.

Чтобы определить безопасные точки подъема вашего автомобиля, обратитесь к руководству по эксплуатации. Использование неправильной точки подъема может привести к опрокидыванию автомобиля или повреждению шасси автомобиля. Расположение подходящих точек подъема зависит от машины. Кроме того, перед использованием прочтите руководство пользователя домкрата для бутылок.

Чтобы использовать домкрат для бутылок, сначала отрегулируйте высоту седла по мере необходимости. Затем найдите клапан и поверните его по часовой стрелке, пока он не затянется. Клапан обычно находится в нижней части домкрата для бутылок.

После этого вставьте рукоятку в вал насоса. Расположение вала насоса может быть разным. После того, как ручка будет правильно размещена, вы можете качать вверх и вниз, чтобы поднять домкрат. Продолжайте качать, пока ваш автомобиль не достигнет высоты, необходимой для выполнения ваших работ по техническому обслуживанию.

Когда вы достигнете желаемой высоты, вы можете снять ручку и снова надеть наконечник на клапан. Чтобы обеспечить максимальную безопасность автомобиля, когда вы работаете под автомобилем, всегда используйте автомобильные домкраты, чтобы удерживать его на месте.

Для чего вы используете домкрат для бутылок?

Домкраты для бутылок могут использоваться для подъема транспортных средств как с малым, так и с большим клиренсом. При этом большинство домкратов для бутылок предназначены для использования с транспортными средствами с большим клиренсом, такими как грузовики и большие внедорожники. Это связано с их вертикальной конструкцией, поскольку они могут быть слишком высокими, чтобы легко поместиться под автомобилем с малым клиренсом. Для автомобилей с малым клиренсом рассмотрите возможность использования напольного домкрата.

В чем разница между домкратом для пола и домкратом для бутылок?

Напольный домкрат и домкрат для бутылок выполняют одну и ту же основную функцию подъема вашего автомобиля, чтобы вы могли поставить его на опоры домкрата.В зависимости от ваших предпочтений, конкретной задачи и типа транспортного средства вы можете предпочесть один тип домкрата другому.

Напольные домкраты во всех отношениях являются более дорогим вариантом. Кроме того, они более удобны в использовании. Поскольку конструкция напольного домкрата более плоская и широкая, он хорошо работает с автомобилями с малым клиренсом. Они также имеют тенденцию поднимать автомобиль быстрее. Наряду с этим напольные домкраты часто имеют колеса для облегчения передвижения, поскольку они обычно тяжелее и неудобнее перемещаться, чем домкраты для бутылок.

Подъемники для бутылок, как правило, являются более дешевым вариантом. Однако это не означает, что они некачественные. Фактически, они, как правило, имеют более высокую грузоподъемность. Поскольку они намного меньше напольных домкратов, их легче транспортировать и хранить, когда они не используются. Домкраты для бутылок из-за их вертикальности могут не поместиться под вашими транспортными средствами, особенно если у вас автомобиль с небольшим дорожным просветом.

Нужно ли использовать домкрат для бутылок и подставки?

Необходимо использовать домкраты рядом с домкратом для бутылок, если вы выполняете какое-либо техническое обслуживание под автомобилем.Если вы просто меняете шину, вы можете сделать это и без домкратов, но мы рекомендуем использовать домкраты, несмотря ни на что.

Домкраты для бутылок предназначены для подъема и опускания автомобиля. Они не предназначены для фиксации на месте при проведении технического обслуживания под автомобилем — опоры домкрата абсолютно необходимы для обеспечения безопасности.

Подъемник для бутылок какого размера мне нужен?

Обычно домкрат для бутылок грузоподъемностью 4 тонны подходит для большинства легковых, грузовых автомобилей и внедорожников.При этом вы можете получить домкраты для бутылок с грузоподъемностью до 50 тонн. Таким образом, это действительно зависит от веса вашего автомобиля, с какой грузоподъемностью вы хотите использовать домкрат для бутылок. Чтобы определить вес вашего автомобиля, обратитесь к руководству по эксплуатации и найдите его полную массу. Использование домкрата, который переоценен для груза, который он должен поднимать, никогда не является плохой идеей.

Как мне долить масло в домкрат для бутылок?

Чтобы добавить масла в домкрат для бутылок, обратитесь к руководству пользователя домкрата для бутылок.Обычно вам нужно опустить подъемник домкрата в вертикальном положении и искать маслозаливное отверстие, которое обычно находится в верхней части резервуара. Как только вы найдете это, снимите пробку и заполните резервуар маслом. Затем вставьте вилку обратно. Важно не переполнять резервуар, поскольку это может привести к неправильной работе гидравлической блокировки.

Гидравлические домкраты | Бутылочные и сервисные домкраты | АТД, Sunex

Фильтры: 13 Результаты Очистить все

Состояние

• Новинка (13) Уточнить по Состояние: Новое

Вид:

Фильтр

Сортировать по:

• Популярные товары
• Лучшие продавцы
• Цена (по возрастанию)
• Цена (по убыванию)
• Рейтинги

• Популярные товары
• Лучшие продавцы
• Цена (по возрастанию)
• Цена (по убыванию)
• Рейтинги

Фильтры: 13 Результаты

Этот товар доставляется напрямую от производителя

Этот товар доставляется напрямую от производителя в течение 3-5 дней.

Этот товар доставляется напрямую от производителя в течение 3-5 дней.

Этот товар доставляется напрямую от производителя в течение 3-5 дней.

Этот товар доставляется напрямую от производителя в течение 3-5 дней.

Этот товар доставляется напрямую от производителя в течение 3-5 дней.

Этот товар доставляется напрямую от производителя в течение 3-5 дней.

Этот товар доставляется напрямую от производителя в течение 3-5 дней.

Этот товар доставляется напрямую от производителя в течение 3-5 дней.

Этот товар доставляется напрямую от производителя в течение 3-5 дней.

Этот товар доставляется напрямую от производителя в течение 3-5 дней.

Этот товар доставляется напрямую от производителя в течение 3-5 дней.

Этот товар доставляется напрямую от производителя в течение 3-5 дней.

Очистить все

Не удалось найти подходящие товары

История гидравлического домкрата

Гидравлический домкрат — это механическое устройство, которое использует гидравлическую энергию и действует как подъемное устройство при подъеме тяжелых грузов.Существует много типов гидравлических домкратов, таких как напольный домкрат, гидравлический баллон и домкрат с длинным гидроцилиндром, поэтому они оцениваются в соответствии с их максимальной грузоподъемностью.

История гидравлических домкратов может начаться много лет назад, когда французский математик и философ по имени Блез Паскаль проиллюстрировал принцип гидравлического домкрата в 17 веке. Позже в 1795 году британский инженер Джозеф Брама получил патент на некоторые новые методы производства и приложения большей мощности ко всему оборудованию, требующему движения и силы, и для этого был задействован первый гидравлический пресс.Регистрация Ричарда Дадджена началась в Нью-Йорке как механический цех, а 8 июля 1851 года изобретатель и основатель Ричард Даджен получил патент на «портативный гидравлический пресс». Эти домкраты работали с водой или любыми другими жидкостями, такими как виски и китовый жир; Устройство головок было местом для резервуара с жидкостью. Зимой другие жидкости имеют тенденцию замерзать и загустевать, поэтому наиболее часто применяемой жидкостью был виски, и появилось название Whisky Jack.

Гидравлический домкрат Dudgeon имел некоторые недостатки, например, устройство казалось тяжелым, особенно в верхней части из-за наличия резервуара на головке.

Даджен исправил эту проблему 14 лет спустя, когда он спроектировал резервуар для жидкости на основании, сделав устройство улучшенной и новой моделью. Изобретенный домкрат 1851 оказался более мощным, портативным и простым в эксплуатации по сравнению с винтовыми домкратами, которые требуют больших усилий при подъеме тяжелых устройств. Домкраты Dudgeon используются в железнодорожных цехах и отраслях судостроения. Из-за большого количества заказов Даджен переместил свою механическую мастерскую в большой популярный квартал на Гёрк-стрит, Нью-Йорк.Его Джек, однако, был достаточно эффективным и функциональным везде, чтобы гарантировать будущему изобретателю финансовый успех с самого начала. Ричард Даджен заслуживает поздравлений за свои бесчисленные изобретения, в том числе:

• Паровоз
• Домкраты фильтр-пресса
• Паровой кузнечный молот
• Домкрат домкрат
• Роликовые расширители котельных труб.

Гидравлические домкраты широко применяются во всем мире.У них есть много достоинств и преимуществ в нынешнем поколении, поскольку они сделали процессы подъема проще, удобнее и надежнее по сравнению с другими типами домкратов. Эти домкраты состоят из двух цилиндров, соединенных друг с другом, и работают по принципу закона Паскаля. К распространенным типам гидравлических домкратов относятся напольные домкраты, используемые для подъема тяжелых предметов с поверхности пола в основном при замене шин транспортных средств или при работе с автомобилями. Гидравлический домкрат для баллонов — это еще один тип с длинной ручкой, который можно устанавливать в ограниченном пространстве, поэтому он используется в основном при поисково-спасательных операциях и строительстве зданий.Длинный ползун, используемый при выполнении общих ремонтных работ, и заводские прессовые домкраты применяются там, где требуется большое давление с меньшими усилиями. Гидравлические домкраты могут поднимать предметы весом до нескольких тысяч фунтов. В качестве источников энергии они используют бензин, сжатый воздух, электричество и ручную энергию. У клиентов домкратов есть возможность выбора лучшего типа, а также по источнику питания.

Сопутствующие товары

Groz-tools

Описание продукта

Гидравлические домкраты для бутылок GROZ оснащены «устройством ограничения нагрузки» — уникальной функцией безопасности, которая гарантирует, что домкрат не будет случайно использован сверх номинальной грузоподъемности.

Герметичность
Сварная конструкция обеспечивает герметичность

Повышенная устойчивость
Опорная плита из кованой стали обеспечивает более высокую устойчивость даже при высоких нагрузках по сравнению с домкратами с опорными плитами CI

Повышенная прочность
Благодаря внутренней механической обработке масляных каналов, гладкой опорной поверхности и жестким допускам.

Механически обработанный и полированный RAM с высеченной резьбой, уменьшающей износ

Двухкомпонентный подъемный шток с порошковым покрытием с запрессованными концами для удобного открытия и закрытия клапана сброса давления

Stronger Grip
Седельная головка с термообработкой с накаткой и нескользящей поверхностью обеспечивает более прочное сцепление.

100% заводские испытания

Коэффициент перегрузки 50%

Идеально подходит для использования на тяжелых грузовиках, сельском хозяйстве, строительстве, горнодобывающей промышленности, автомобилестроении и судостроении, где подъем, требуется толкать, раздвигать, изгибать, прижимать или выпрямлять.

CAT NR.	ЗАКАЗ №	ПОДЪЕМНЫЙ ДИАПАЗОН	ПОДЪЕМНЫЙ ДИАПАЗОН	ЕМКОСТЬ	ЕМКОСТЬ	ИДЕАЛЬНО ДЛЯ ИСПОЛЬЗОВАНИЯ С
		(ММ)	(ДЮЙМ)	(ТОНН)	(кг)
ДЖЕК / BT / 2W	61710	175 — 339	С 7 по 13 — 11/32	2	1815 г.	Легковые автомобили, такси и т. Д.
ДЖЕК / BT / 4W	61711	190 — 368	С 7/16 по 14 — 13/16	4	3629	Легковые автомобили, такси, пикапы, внедорожники, внедорожники, микроавтобусы, малотоннажные грузовики, мини-грузовики
ДЖЕК / BT / 12 Вт	61714	230–465	9 — 1/16 до 18 — 5/16	12	10886	HCV, грузовые автомобили (9-24 тонны), автобусы
ДЖЕК / BT / 15 Вт	61719	230–465	9 — 1/16 до 18 — 5/16	15	13607	HCV, грузовые автомобили (9-24 тонны), автобусы
ДЖЕК / BT / 20 Вт	61715	240–450	С 9-7 / 16 по 17-11 / 16	20	18144	HCV, грузовые автомобили (24-40 тонн)
ДЖЕК / BT / 32 Вт	61716	260 — 420	10 — 16 мая — 16 сентября — 16 сентября	32	29030	Прицепы, Самосвалы (40-60 тонн), Дома на колесах
ДЖЕК / BT / 50 Вт	61717	280–450	С 11 по 17 — 16 ноября	50	45359	Самосвалы (60 — 120 тонн)
Лучший продавец Новый

.
