Устройство гидрораспределителя мтз 80: Гидрораспределитель Р-80 (МТЗ-80): устройство, схема

Устройство гидрораспределителя МТЗ 82: неисправности и ремонт

Наряду с механическим приводом машин трактор МТЗ-82(80) оборудован механизмами позволяющими, передавать мощность трактора с помощью давления масла. Распределение, а так же управление потоками масла под давлением осуществляет специальный узел гидросистемы трактора – гидравлический распределитель.

Распределитель МТЗ 80

Гидрораспределитель МТЗ 82 обеспечивает комфортное агрегатирование и распределение давления рабочей жидкости на все силовые гидравлические узлы машин (гидроцилиндры, гидромоторы) и оборудования, используемые в комплексе с трактором. Путём распределения узел обеспечивает одновременно управление тремя гидроприводными органами.

Конструкция распределителя

Гидрораспределительный узел МТЗ 82 (80) — Р75-33Р (ГОСТ 8754-71)

• Р – распределитель
• 75 – пропускная способность узла литров в минуту
• 3-тип золотника конструкция которого не дает фиксации в положении «опускание»
• 3 –количество золотников в конструкции узла
• Р— узел предназначен для работы с силовым, позиционным регулятором

Конструкция выполнена в отдельном чугунном корпусе с тремя вертикальными, сквозными посадочными каналами золотников и одним каналом для перепускного клапана. Сверху и снизу корпус закрывается алюминиевыми, цельнолитыми крышками. Соединительные плоскости крышек и корпуса уплотнены прокладками и стянуты винтами.

Гидрораспределитель МТЗ 80(82) Р75-33Р

Распределитель имеет три рабочие магистрали потока рабочей жидкости, размещенные перпендикулярно ходу переключения положения золотников; нагнетательная магистраль «Б» — связывает полости перепускного клапана и золотников, сливная магистраль «В» — соединяет отверстия золотников, магистраль управления перепускным клапаном «Г» проходит через корпус распределителя и отверстия в золотниках, перепускной клапан 14 соединен с трубопроводом. Поршень перепускного клапана оборудован дроссельным жиклером 13 для создания перепада давления в нагнетательном канале и подпоршневой полостях, что обеспечивает его открытие в нейтральном положении.

Золотники перекрывают и открывают рабочие магистрали дросселирующими выточками. Управление осуществляется рычагами, которые размещены в нижней крышке распределителя. Рычаги соединены с золотниками через сферическое сочленение 9 с пластиковыми вкладышами 10 и уплотнительным кольцом 8. Снаружи сочленение закрыто резиновым пыльником 6. Три золотника позволяют управлять одновременно тремя рабочими гидроприводными установками.

Принцип работы

Каждый золотник в зависимости от заданного положения работает в четырёх режимах:

• «Нейтральное» – среднее между крайним верхним «подъёма» и нижним положением «опускания». Перепускной клапан открыт и сбрасывает рабочую жидкость в слив. Золотники перекрывают  все каналы, тем самым фиксируют ранее заданное положение гидроприводных органов.
• «Подъём» — первое верхнее положение после «нейтрального». Перепускной клапан закрывает сливную полость. Золотник пропускает масло из нагнетательного канала в магистраль подъёма цилиндра.
• «Принудительное опускание» — нижнее положение перед крайним «плавающим». Перепускной клапан закрывает сливную полость. Золотник пропускает масло из нагнетательного канала в магистраль обратной полости гидроцилиндра.
• «Плавающее» — крайнее нижнее положение рычага. Перепускной клапан открыт и сбрасывает поступающую от насоса рабочую жидкость в слив.В таком положении рабочая жидкость свободно перетекает в обе стороны из обеих полостей гидроцилиндра. Гидроцилиндр находится в свободном положении и реагирует на действие внешних условий и собственной тяжести машины. Таким образом, это позволяет рабочим органам агригатируемой машины копировать рельеф при обработке почвы и держать стабильность глубины обработки.

Работа фиксатора золотника.

Золотники оснащены пружинно-клапанным механизмом автоматического возврата в нейтральное положение 3 и шариковыми фиксаторами, которые удерживают его в выбранном положении. Шариковый клапан автоматического возврата срабатывает при превышении в системе давления 12,5-13,5 мПа. Превышение давления возникает при выходе гидроцилиндра в крайнее положение в соответствующем положении подъёма и принудительного опускания, а так же при возникновении перегрузки системы.

Гидрораспредельный узел оснащен устройством аварийного сброса давления 20. Предохранительный клапан отрегулирован на сброс давления превышающее значение от 14,5 до16 мПа. Регулировка производится винтом 18, изменяющим степень сжатия пружины шарикового клапана 17. Срабатывание устройства происходит при несрабатывании механизма — автомата золотника и перепускного устройства.

Распространенные неисправности распределителя МТЗ.

Не поднимается навесное оборудование.

Причиной может быть попадание под перепускной клапан мусора попавшего в гидросистему. В этом случае перепускной клапан не закрывается — рабочая жидкость направляется в сливную полость. Распределитель не реагирует на переключения положения золотников. Устраняется: откручивают два болта крышки перепускного клапана, демонтируют пружину с клапаном и удаляют мусор.

В ситуации отсутствия или снижения грузоподъёмности гидравлики трактора сопровождающейся перегревом масла в системе, при возникновении свистящего звука в положении рычага «подъём», свидетельствует о падении уровня масла и подсоса воздуха в систему.

Не фиксируется навесное оборудование в поднятом положении.

Причина — разгерметизация гидрорукавов высокого давления и соединительных гидромуфт, износ компрессионного уплотнения поршня или штока силового гидроцилиндра, износ золотников узла, появление раковин на перепускном клапане, препятствующих плотному закрыванию клапана.

Не опускается, поднимается не навесное оборудование.

Причина — засорение рабочих магистралей распределителя блокирует проход масла. Управление потоками масла невозможно. Устраняют: разбирают и производят промывку, и чистку магистралей, а так же диагностику работы клапанов.

Навесное оборудование резко падает вниз.

Это свидетельствует о внезапном падении давления в системе; при разрыве маслопроводов и падении уровня рабочей жидкости, резкого завоздушивания системы. Устраняют: замена поврежденных трубопроводов, проверяют затяжку сочленений системы, доливают масло до требуемого уровня.

Не срабатывает автоматический переход в нейтральное положение при полном поднятии или опускании гидроцилиндра.

Причина-неисправность шарикового клапана «автоматического выключения фиксатора положения золотника». Устраняют; производят разборку, заменяют изношенные детали клапана и фиксатора.

Диагностика

Проверку распределителя производят после проверки производительности шестерёнчатого гидронасоса системы на номинальных оборотах двигателя, установив количество выданной рабочей жидкости литров в минуту работы. Прибор КИ 5473  подключают к рабочим выводам узла вместо гидроцилиндра. Включают рычаг узла в положение «подъем». Если значение падает больше чем на 5 литр./мин распределитель снимают для проведения ремонта.

прибор диагностики гидрораспределителя

Подключение гидрораспределителя

На МТЗ 82 (80) узел расположен на передней стенке внутри кабины под приборной панелью управления. Рычаги управления связанны с золотниками через ось и тяги с шарнирными соединениями выведены на правую сторону панели. Конструкция распределителя позволяет, при переносе узла в другое место или установке на другие модели тракторов, модифицировать расположение рычагов, переустанавливая крышку с выходами под рычаги на другую сторону корпуса распределителя. Для удобного подключения к гидросистеме и гидравлическому оборудованию крайние секции узла имеют фронтальные и дублирующие боковые выходы подъёма и опускания. Кроме этого, одновременное подключение к двум выходам золотника позволяет управлять одновременно двумя гидроцилиндрами. В конструктивно удобные отверстия подключают трубопроводы, остальные закрываются заглушками.

Резьбовые отверстия помеченные буквой «П» подключают трубопроводы предназначены для полости подъёма гидроцилиндра, другие отверстия подсоединяют трубопроводы соединяющие полость опускания.

Для герметического соединения трубопроводов штуцера уплотняются медными шайбами и резиновыми кольцами — сальниками. Стандартно один золотник распределителя подсоединен к силовому гидроцилиндру задней навески трактора и два золотника используют для гидропривода выносного гидрооборудования.

При нехватке трех секций распределителя для гидропривода и управления оборудованием на трактор устанавливают дополнительный распределитель. Существует два способа подключения: последовательное подключение и параллельное.

В первом случае второй гидрораспределитель запитывают от одной из секций основного распределителя подключая выход подъема к нагнетательному каналу второго распределителя. Выход обратного хода рабочей жидкости, используемого золотника основного узла для запитки  доп. распределителя, закрывают заглушкой. Сливную полость второго распределителя, так же соединяют с гидробаком системы. Активируют распределитель, фиксируя подключенный золотник в положении «подъем». Таким образом, получают пять рабочих управляемых потоков для привода гидрооборудования. Недостатком является потеря одной рабочей секции и зависимость производительности работы второго распределителя от технического состояния первого узла.

Параллельное подключение осуществляют, устанавливая на магистраль высокого давления, идущего от насоса, гидравлический трёхходовой кран-тройник. Кран разделяет общий поток рабочей жидкости на два потока для подсоединения двух узлов и позволяет переключать поток масла. При переходе работы  с одного распределителя на другой соответственно переключают краном поток масла. Патрубки для слива, идущие от распределителей, соединяют  тройником. Если на тракторе используется силовой регулятор, один распределитель подключяют к регулятору. Второй канал управления перепускным клапаном дополнительного распределителя глушат пробкой. Таким образом, система получает шесть рабочих потоков, три из которых работают с силовым регулятором. Недостатком такого подключения является, невозможность  одновременной работы секциями на разных распределителях не переключая кран.

В зависимости от размещения гидровлического оборудования дополнительный распределитель размещают на задней стенке кабины или на правой передней стенке, вместо нижнего смотрового обзорного окна. Узел выносится наружу кабины, рычаги выводятся внутрь.

Так же стоить отметить, что данный тип распределителя и его модификации может быть использован в комплектации гидросистем тракторов ЮМЗ -6, ДТ-75, Т-40, Т-150 и их модификаций.

На более новых модификациях МТЗ 82 (80) установлены аналоги выше указанной марки моноблочного узла Р80-3/4-222 с силовым регулированием и Р80-3/1-222 без регулирования.

многосекционный распределитель с джостиками

Другие марки и конструкции распределителей подбирают при комплектации дополнительных гидросистем трактора, учитывая вид выполняемых работ, назначение и количество приводных гидроузлов навесного оборудования. Так при использовании гидроприводного оборудования с большим количеством гидроузлов используют многосекционные распределители. В конструктивном исполнении управления золотниками используют рычаги-джойстики, позволяющие одновременно управлять двумя золотниками распределителя, что повышает производительность и эргономику рабочего места водителя.



Устройство и принцип действия гидрораспределителя Р-80-3/1-22

Гидрораспределитель Р-80-3/1-22 является механизмом, который управляет силовыми цилиндрами гидравлической системы агрегата. Золотники (на рисунке поз. 2) гидрораспределителя могут находиться в четырех положениях: 1-“Нейтральное”; 2-“Подъем”; 3-“Принудительное опускание”; 4-“Плавающее”. При последнем положении обеспечивается свободное перемещение поршня гидроцилиндра. В первых трех положениях золотники фиксируются при помощи шариковых устройств фиксации.

Все золотники оснащены автоматическим устройством, которое возвращает их в положение “Нейтральное” из положения “Подъем” или “Принудительное опускание” после того, как закончится рабочий ход поршня гидроцилиндра. Считается нормальным давление гидросистемы, не превышающее 70 кгс/см2. Когда все золотники находятся в нейтральном положении, масло через перепускной клапан (поз. 9) гидрораспределителя от насоса поступает на слив.

Золотники (поз. 2), клапан (поз. 25) предохранительный и клапан (поз. 9) перепускной установлены в одном корпусе. В крышке (поз. 19) смонтированы рычаги (поз. 15) управления золотниками, уплотненные резиновыми кольцами (поз. 17). Для того, чтобы сохранялась чистота контактных поверхностей уплотнений, их снаружи защищают колпаками-пыльниками (поз. 14). Автоматические устройства золотников, а также шариковые устройства фиксации находятся в нижней крышке (поз. 12) распределителей Р-80-3/1-22. От насоса рабочая жидкость подводится к корпусу (поз. 1) распределителя с присоединенными к нему подводящими маслопроводами гидроцилиндров. К нижней крышке подведена сливная магистраль.

Для обеспечения нормальной работы гидрораспределителя, а также и других узлов и механизмов гидросистемы агрегата, масло должно подвергаться тщательной фильтрации. Загрязнение масла может привести к засорению автоматических устройств золотников, предохранительного и перепускного клапана, что приведет к нарушению нормальной и стабильной работы гидрораспределителя и всей гидросистемы в целом.

Рис.1 — Гидрораспределитель Р-80-3/1-22

1 – корпус распределителя; 2 – золотник с автоматическим возвратным механизмом; 3 – уплотнительное кольцо; 4 – прокладка; 5 – упор; 6 – прокладка; 7 – уплотнительное кольцо; 8 – направляющая клапана; 9 – клапан перепускной; 10 – пружина перепускного клапана; 11 – прокладка; 12 – крышка нижняя; 13 – пластина пыльника; 14 – пыльник; 15 – рычаг управления; 16 – кольцо верхнее; 17 – кольцо уплотнительное; 18 – кольцо нижнее; 19 – крышка верхняя; 20 – кольцо уплотнительное; 21 – гайка; 22 – регулировочный винт; 23 – пружина предохранительного клапана; 24 – направляющая предохранительного клапана; 25 – предохранительный клапан.

Рекомендуемые товары

Схема подключения гидрораспределителя — Центр Технического Обеспечения и Сервиса

• Варианты схем подключения гидрораспределителя
• Гидрораспределитель р80 – схема подключения
• Схема подключения гидрораспределителя P40
• Схема подключения гидрораспределителя на МТЗ-80

Гидравлический распределитель отвечает за изменение направление рабочей жидкости, используя внешнее воздействие. Переключение устройства позволяет изменить соединение в гидравлических линиях, и направить жидкость к определенному агрегату. Правильно выбранная схема подключения гидрораспределителя обеспечит необходимую последовательность запуска рабочих механизмов. Установка гидроузлов является важным элементом контроля работы навесного оборудования. Возможность управления спецсредствами из кабины водителя облегчает работу при выполнении пропашных задач, а также повышает срок эксплуатации вспомогательных устройств. Для этого нужно знать особенности схемы подключения гидравлического распределителя к разным моделям тракторов.

Варианты схем подключения гидрораспределителя

Гидравлический распределитель – это устройство, которое применяется для контроля гидравлических потоков. Он регулирует передвижение выходного звена двигателя путем перенаправления рабочей жидкости. Есть 3 типа моделей для тракторов МТЗ, которые отличаются между собой конструкцией:

1. Золотниковые регуляторы. Они могут иметь от 2 до 7 плунжеров, в зависимости от модели. Данный вид распределителей является более распространенным благодаря высокому КПД и простоте в использовании. Схема подключения гидрораспределителя достаточно проста, поскольку на устройстве присутствует маркировка, позволяющая самостоятельно установить оборудование на трактор. Основными преимуществами этих приборов являются компактность и низкий уровень нагрузки со стороны осевых сил, что существенно снижает порог чувствительности при управлении золотниками.
2. Клапанные аппараты. Эти приборы являются комбинацией золотниковых моделей с встроенными обратными клапанами, которые размещаются в каналах распределителя. Главным недостатком этих устройств выступает возможность загрязнения пространства между золотником и корпусом.
3. Крановые распределители. Потоки жидкостей управляются путем поворота пробки на определенный угол. При этом они обладают низкой пропускной способностью и способны загрязняться, что затрудняет выполнение пропашных работ.

Гидрораспределитель р80 – схема подключения

Маркировка частично отображает информацию о характеристиках устройства. Число 80 говорит о количестве пропускаемой жидкости за минуту. Эта информация дополняется количеством золотников и рабочим давлением. В зависимости от модификации, технические характеристики могут незначительно отличаться:

• производительность – единая 80 л/мин;
• диаметр золотника – 2.5 см;
• количество золотников – 2 или 3;
• давление максимально допустимое – 20 МПа;
• предохранительный клапан – постоянного давления, дифференциальный;
• вес – в диапазоне 10-19 кг.

Устройство располагается между цилиндрами, насосом, накопительными резервуарами гидравлической системы транспортного средства. Схема подключения гидрораспределителя р80 зависит от типа установленного гидравлического цилиндра, и имеет различные вариации. Если жидкость будет удаляться из цилиндров под действием давления навесного оборудования, штуцер подсоединяют так, чтобы буртик золотника открывал сливной канал. Применение двухстороннего цилиндра предусматривает перемещение штока благодаря обратной подаче масла. Для жидкости, которая находится по другую сторону клапана, открывается сливной канал.

Схемы подключения распределителей Р80 принципиально похожи, за исключением небольших деталей. Наиболее распространенным вариантом прибора является устройство P80 3/4 -222. Он используется в работе с догружателем сцепного веса и является регулятором пахоты на пропашных тракторах МТЗ. Помимо этого, гидросистема выполняет ряд других функций, среди которых:

• контроль распределения потоков жидкостей, нагнетающихся гидронасосом, между потребителями;
• предохранение от перегруза системы;
• наличие каналов сообщения пустот со сливом для обеспечения быстрого оттока масла;
• снижение нагрузки на гидросистему при нейтральном положении золотника.

Схема подключения гидрораспределителя P80 подразумевает подсоединение золотников A1-C1 и A2-C2 потребителям в положениях подъема/опускания. Подвод масла осуществляется через отверстие P, а его отвод – при помощи отделения T. Регулятор пахоты подключается к отверстию D.

Схема подключения гидрораспределителя P40

В схеме подключения гидрораспределителя для МТЗ эта модель может иметь от 2 до 7 золотников. В большинстве случаев аппараты имеют 5 плунжеров с последовательным или параллельным действием, которых достаточно для нормального перенаправления потоков рабочих жидкостей. Они могут обладать индивидуальной или общей клапанной системой. Некоторые модели поставляются с предохранительными клапанами.

Стандартная модель гидравлического усилителя имеет 5 золотников опускания и подъема. Помимо этого, она оснащена каналом нагнетания рабочих жидкостей. Отличительной чертой в схеме подключения гидрораспределителя P40 является наличие продолжения канала давления. Его можно применять для последовательного соединения со следующим потребителем или дополнительной секцией, а также для слива масла в гидробак.

Схема подключения гидрораспределителя на МТЗ-80

Основным назначением продукции Минского тракторного завода является выполнение универсально-пропашных работ. Для эффективной работы моделей МТЗ-80 со специальным оборудованием устанавливаются гидравлические распределители с 3 золотниками. При этом возможно использование аппаратов с 2 плунжерами.

Схема подключения распределителя на МТЗ-80 с 2 золотниками отличается наличием 2 рычагов, которые используется для работы с кабины трактора. Устройство имеет подвод рабочей жидкости от насоса по каналу нагнетания, а также отделение для отвода масла в полость сливного бака.

После установки оборудования на МТЗ согласно схеме подключения гидрораспределителя нужно регулярно осматривать комплектующие устройства и заниматься их обслуживанием. Во время периодического контроля работы гидравлического распределителя рекомендуется проверять уровень масла, используя для этого щупы.

Помимо этого, при использовании некачественных смазочных материалов наблюдаются частые выходы приборов из строя. Чтобы избежать подобных неприятностей, нужно использовать марки масел, которые рекомендованы производителем.

Гидравлические распределители при правильном использовании повышают срок эксплуатации техники. В случае соблюдения всех особенностей схемы подключения гидрораспределителя эффективность работы трактора вместе со специальным оборудованием повысится на 30-40%. При этом снизится вероятность различных поломок и потеря гидравлической жидкости.

Если у Вас остались вопросы, заполните форму:

Ваше сообщение было успешно отправлено!

Наши специалисты скоро свяжутся с Вами!

Гидрораспределитель Р-80: ремонт устройство и схема

Гидравлический распределитель Р-80-3/4-222 трактора минского производства МТЗ-82 и МТЗ-80 служит для перераспределения рабочей жидкости гидросистемы этих машин. Эта жидкость идёт от насоса и попадает в требуемое пространство цилиндра. Поток может быть автоматически перенаправлен в масляный бак после выполнения определённой функции. Механизм позволяет регулировать масляное давление в системе, удерживать навесное оборудование в нужном положении. Говоря проще — с его помощью происходит управление рабочего оборудования трактора.

Устройство

Этот узел имеет в своей конструкции корпус, пружинки, верхнюю и нижние крышки, фиксатор, полости и каналы для движения масла, различные клапана, винт для регулировки, три золотничка, гильзу, шарик, бустер и обойму фиксатора. Управляется распределитель рычагами, которые имеют опоры в виде сферы.

Золотнички распределителя имеют вид цилиндрообразных валиков, которые подверглись качественной обработке. В строго определённых точках есть специальные проточки. Их ставят в качественные и обработанные отверстия в корпусе. Они проходят сквозь предусмотренные каналы и полости. Золотнички передвигаются в них по направлению осей. Получается так, что, закрывая одни каналы, золотнички приоткрывают другие. Это меняет вектор перетекания жидкости. Золотнички приходят в движение под действием рычага, который имеет четыре позиции:

нейтраль,
подъём,
свободное плавание,
вынужденное опускание.

Эти позиции имеют свою фиксацию. Только вынужденное опускание предполагает необходимость держать рычаг рукой. Золотнички имеют приспособления для автовозврата в позицию «нейтраль» из зафиксированных позиций «подъём» и «вынужденное опускание».

Описание способа действия механизма

В нейтральном положении золотнички остаются под воздействием пружинок. Они отсекают нагнетающий канал от полостей, масляная жидкость к цилиндрам попадать не в состоянии. Эти золотнички отсоединяют путь масла к сливным каналам. Действия приводят к тому, что поршень остаётся в строго фиксированном положении. Если масло начинает подаваться насосом в нагнетающий канал, происходит воздействие на нижний элемент перепускающего клапана. Возникает сила и клапан становится открытым. Масло начинает перемещаться в нижнюю часть гидравлического распределителя и отправляется на слив.

Управляющий канал остаётся приоткрытым. Немного масла уходит на слив и не мешает приоткрытию перепускающего клапана. При плавающем положении золотничка оба пространства могут сообщаться друг с другом благодаря сливающей магистрали. Жидкость от насоса легко перетекает через гидрораспределитель и попадает в бак по тем же канальцам, что и при позиции «нейтраль». А ещё в данном положении, благодаря сообщению двух цилиндров через гидрораспределитель, поршень способен передвигаться под воздействием нагрузки штока.

В позиции «подъём» или «вынужденное опускание» одна полость сообщается со сливной, другая — с нагнетательной. Управляющий канал блокируется поясом золотничка, масляное давление в нижней и верхней части поршня перепускающего клапана становится одинаковым. Клапан гидравлического перераспределителя под воздействием собственной пружинки уходит вниз. Вход масляной жидкости на сток прекращается.

При воздействии жидкости поршень в цилиндре начинает двигаться и приводить в эксплуатационное положение механизмы и рабочие части трактора. Машинальное возвращение золотничков из рабочего положения «подъём» получается благодаря создаваемому давлению. Величина данного давления практически равна величине давления при срабатывании предохраняющего клапана. Этот клапан воссоединяется с магистралью стока. Давление в нём немного уменьшается. Но в другом канале и пространстве оно остаётся сравнительно высоким. Ведь перепускающий клапан ещё закрыт.

За счёт разного давления в каналах гидрораспределителя происходит открытие отверстия. Масло начинает поступать под бустер. Фиксация золотника исчезает. Пружинка возвращает его в положение «нейтраль». В положении «вынужденное опускание» канал соединяется с каналом стока. Передвижение клапана и прекращение фиксации золотничка выполняется при маленьком давлении — 2 мегапаскаля.

Распределить гидравлический имеет сравнительно простую, надёжную конструкцию. Он не требует особых навыков при техническом обслуживании и мелком ремонте.

Устройство и принцип действия гидрораспределителя Р-80-3/1-222

Распределитель Р-80-3/1-222 является узлом гидравлической системы, который распределяет подаваемое насосом масло в полости силового цилиндра, перепускает масло в бак из насоса при отключенных потребителях и ограничивает давление масла при перегрузках. В гидрораспределителе размещены три золотника, работающие независимо друг от друга, предохранительный и перепускной клапаны (рисунок 1).

В крышке (поз. 20) распределителя находятся рычаги (поз. 19) с рукоятками, служащие для перемещения золотников (поз. 14). Управление золотниками осуществляется с помощью рычагов из кабины трактора, которые установлены в сферических гнездах между сиденьями возле задней стенки кабины. Изменяя положение рычага, золотник можно устанавливать в четыре положения: нейтральное, подъем, принудительное опускание и плавающее.

В положении «Нейтральное» золотник перекрывает каналы, которые соединяют полости нагнетания и слива распределителя и гидроцилиндра. Масло, которое замкнуто в полостях цилиндра, удерживается поршнем. При этом происходит открытие сливной полости, масло проходит в масляный бак через распределитель и фильтр, не производя при этом никакой работы.

В положении «Подъем» золотник открывает проход маслу из полости нагнетания гидрораспределителя Р-80-3/1-222 в подпоршневую полость силового цилиндра; это вызывает перемещение поршня со штоком и поворот рычагов заднего навесного устройства и, соответственно, подъем навешенной машины или орудия.

«Принудительное опускание» необходимо лишь в случаях принудительного заглубления рабочих органов сельскохозяйственного орудия. В этом положении масло поступает в надпоршневую полость гидроцилиндра, что вызывает втягивание штока. Рычаги навески опускаются и происходит силовое заглубление орудия. И при «Подъеме», и при «Принудительном опускании» в конце процесса золотник возвращается в нейтральное положение автоматически.

В «Плавающем» положении перепускной канал и полости цилиндра оказываются соединенными с полостью слива распределителя. Масло свободно входит в обе полости гидроцилиндра, что вызывает свободное покачивание рычагов механизма навески и опорных колес орудия – копирование рельефа поля. Из этого положения в «Нейтральное» золотник возвращается только принудительно путем переведения рычага в нейтральное положение, не дожидаясь срабатывания автоматики.

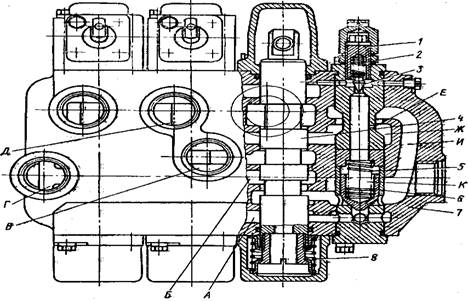

Рис.1 — Золотник, предохранительный и перепускной клапаны распределителя Р-80-3/1-222

А – направление от насоса; Б – направление к сливу; 1 – гильза золотника; 2 – обойма фиксатора; 3 – шарик фиксатора; 4 – пробка золотника; 5 – крышка распределителя сливная; 6 – стакан пружины золотника; 7 – пружина золотника; 8 – фиксаторная втулка; 9 – бустер; 10 – пробка внутренняя; 11 – пружина клапана автоматики; 12 – запорный клапан автоматики; 13 – фильтр-сетка; 14 – золотник; 15 – корпус распределителя; 16 – сферическое гнездо рычага; 17 – уплотнительное кольцо рычага; 18 – чехол резиновый рычага; 19 – рычаг золотника; 20 – крышка рычагов; 21 – упор; 22 – направляющая шпилька; 23 – пружина перепускного клапана; 24 – перепускной клапан; 25 – гнездо перепускного клапана; 26 – гнездо предохранительного клапана; 27 – предохранительный клапан; 28 – упор предохранительного клапана; 29 – пружина предохранительного клапана; 30 – контргайка; 31 – регулировочный винт предохранительного клапана; 32 – колпак предохранительного клапана.

Рекомендуемые товары

Устройство блока МТЗ BOSCH

В состав интегрального блока «BOSCH» трактора МТЗ входят гидрораспределитель золотникового типа и электромагнитный регулятор. Первый агрегат управляет выносными гидроцилиндрами, второй – навесным устройством.

Конструкция распределителя МТЗ

Проточный гидрораспределитель состоит из 3 секций и функционирует в четырех позициях. Во второй и третьей секциях фиксация золотников происходит в двух положениях: «Плавающая» и «Нейтраль».

Первая секция блока МТЗ обеспечивает фиксацию в режиме подъема. Расположенный здесь золотник оборудован устройством для перехода из положения «Подъем» в режим «Нейтраль». Переключение выполняется автоматически в случае достижения определенного давления. В секциях распределителя есть несколько отверстий, необходимых для выводов гидравлической системы сзади.

При монтаже впереди устройств навески питание гидроцилинрдов обеспечивается в средней секции рукавами высокого давления. За управление золотниками в распределителе отвечают тросы с двухсторонним действием.

Для этого пульт справа от водительского сиденья оснащен специальными рычагами. В кронштейнах закреплена оплетка тросов.

Принцип работы блоков МТЗ

Управление производится посредством передвижения любого из рычагов в переднем направлении из нейтрального положения.

Золотник устанавливается в положение «Опускание» и «Плавающая», а затем возвращается в положение «Подъем».

Составными частями для управления навеской и ее регулирования в тракторе предусмотрена система, состоящая из:

• Электромагнитного регулятора;
• Датчика перемещения индукционного типа;
• Силового датчика в виде силоизмерительного пальца;
• Пульта управления;
• Электронного блока МТЗ;
• Жгутов.

Датчик перемещения ввинчен в гнездо на крышке заднего моста. Им управляет эксцентрик, смонтированный на переднем валу. Для установки датчика необходимо поднятие ЗНУ в вверх до упора, метка А должна находиться напротив подвижного стержня.

Повернув эксцентрик на валу вплоть до совпадения указанной метки с подвижным стержнем датчика, необходимо затянуть винт. Устройство вручную вворачивают в эксцентрик до упора, а затем отворачивают на 0,5-1 оборота.

Механизм стопорится контргайкой. При правильном монтаже датчика контрольная лампочка подъема ЗНУ будет гаснуть в крайнем положении. Силовой датчик представляет собой два силоизмерительных пальца, вставленных в кронштейн.

К ним крепятся нижние тяги. Положение каждого пальца фиксируется при помощи скобы, которая входит в паз и прикрепляется двумя болтами к кронштейну. Предназначение гидроцилиндра МТЗ заключается в подъеме и опускании ЗНУ.

Белорусские трактора оборудованы двумя современными поршневыми устройствами двойного действия. Купить необходимые запчасти для ремонта автотехники вы можете на нашем сайте. Широкий ассортимент, быстрая доставка запчастей МТЗ, выгодные цены – заказывать детали для тракторов благодаря удобному каталогу очень просто!

Устройство и работа гидрораспределителя трактора Т-25

_______________________________________________________________________________________________

Устройство и работа гидрораспределителя трактора Т-25

В гидравлической системе трактора Т-25 применяется двухзолотниковый четырехпозиционный распределитель Р75-В2А. Он установлен под щитком приборов слева и соединен трубопроводами с насосом и силовым цилиндром навесной системы. С помощью распределителя производится управление навесной системы путем подачи рабочей жидкости в верхнюю или нижнюю полости силового цилиндра.

Золотник распределителя может быть установлен трактористом с помощью рычага в одно из следующих четырех положений (позиций): «нейтральное», «подъем», «опускание» и «плавающее». Схема гидрораспределителя показана на рис. 69.

Рис. 69. Гидрораспределитель Р75 трактора Т-25

1 — пружина золотника; 2 — пробка; 3 — пружина фиксатора; 4 — втулка фиксатора; 5 — обойма фиксаторов; 6 — шарик фиксатора; 7 — бустер; 8 — регулировочный винт; 9 — пружина бустера; 10 — направляющая клапана бустера; 11 — шариковый клапан; 12 — наклонное сверление; 13 — золотник; 14 — корпус гидрораспределителя; 15 — сливное сверление; 16 — проточки золотника; 17 — перепускной клапан; 18 — пружина перепускного клапана; 19 — сливной канал; 20 — отверстие в буртике перепускного клапана; 21 — сверление между перепускным и предохранительным клапанами; 22 — предохранительный клапан; 23 — держатель клапана; 24 — пружина; 25 —отверстие слива в бак; 26 — гильза золотника.

Распределитель Т-25 состоит из корпуса 14, золотника 13 с фиксирующим устройством, перепускного клапана 17, предохранительного клапана 22. Распределитель работает следующим образом.

Масло от насоса под давлением подается в корпус распределителя через отверстие в полость А. Полость распределителя Б соединена с подпоршневым пространством силового цилиндра, а полость В — с надпоршневым пространством.

В зависимости от положения золотника обе полости цилиндра могут быть отключены от насоса и изолированы друг от друга. Это соответствует нейтральному положению золотника гидрораспределителя Р75.

При плавающем положении золотника обе полости гидроцилиндра соединены между собой, а масло, подаваемое от насоса, сливается в бак. При таком положении масло может свободно перетекать из одной полости цилиндра в другую, а поршень свободно перемещается под действием внешних сил.

В обоих случаях перепускной клапан открыт и пропускает масло от насоса в бак. При нагнетании в полость Б масло поступает под поршень и производит подъем орудия. В это время масло, находящееся над поршнем, через полость распределителя В сливается в бак.

Если масло от насоса подать в полость В, то оно поступит в пространство цилиндра над поршнем и произведет опускание орудия, масло из-под поршня через полость Б в этом случае будет сливаться в бак.

Перепускной клапан распределителя Р75 трактора Т-25 в этих случаях будет закрыт. Рассмотрим более подробно устройство и принцип действия перепускного клапана. Перепускной клапан перемещается вдоль своей оси под воздействием пружины 18 и давления масла от насоса на элементы клапана.

Размеры клапана и усилие пружины подобраны таким образом, что положение клапана будет определяться давлением масла в полости Г над его буртиком. Масло в эту полость просачивается через отверстие 20 в буртике и через канал 19 поступает в сверление 15.

Если проточка 16 (верхняя или нижняя) золотника располагается против сверления 15, что соответствует плавающему или нейтральному положению, то масло поступает в полость гидрораспределителя Т-25, которая соединена с полостью бака и сливается в бак.

В этом случае давление масла, воздействующее на торец буртика клапана, преодолевает усилие пружины 18 и клапан находится в открытом состоянии, а масло, поступающее в распределитель от насоса через отверстие 25, сливается в бак.

Если золотник установить таким образом, что проточки 16 не будут располагаться против сверления 15, что соответствует положению подъема или опускания орудия, то масло из сверления 15 уже не будет иметь выхода, так как это сверление будет перекрыто золотником и давление в полости Г над буртиком клапана возрастает до такой величины, которая уравновесит давление на нижний торец буртика.

При этом силы, сжимающие пружину 18, уменьшатся и пружина закроет клапан, а масло будет поступать в нижнюю или верхнюю полость цилиндра и, воздействуя на поршень, будет поднимать или опускать орудие.

Работа распределителя Т-25

Нейтральное положение

Золотник гидрораспределителя Р75 трактора Т-25 удерживается в нейтральном положении пружиной 2, которая в этом положении имеет наибольшую высоту и следовательно, наименьшее усилие. При движении золотника вверх или вниз пружина сжимается и всегда стремится установить золотник в нейтральное положение.

Как указывалось выше, при нейтральном положении золотника его проточка 16 (верхняя) располагается против сверления 15 и масло, поступающее в полость Г, имеет доступ для слива в бак, поэтому клапан 17 открыт, а масло от насоса сливается через отверстие 25 в бак.

Полость нагнетания А в этом случае перекрыта буртиками золотника и масло не может поступать ни в нижнюю, ни в верхнюю полость силового цилиндра. Эти же буртики золотника перекрывают полости распределителя Р75 Б и В, отделяя их друг от друга, разобщая таким образом верхнюю и нижнюю
полости цилиндра.

В этом положении поршень не может передвигаться, так как он удерживается в определенном положении маслом, объемы которого в верхней и нижней частях цилиндра не могут изменяться ввиду того, что перетекание масла между ними исключено.

Положение подъема орудия

Для подъема орудия необходимо золотник переместить рычагом в крайнее нижнее положение, преодолевая усилие пружины 2.

При этом золотник гидрораспределителя Т-25 перекроет сверление 15, в полости Г над буртиком перепускного клапана возрастет давление и клапан закроется, перекрыв тем самым слив подаваемого насосом масла в бак. Одновременно золотник откроет доступ масла из полости А в полость Б и из полости В на слив в бак.

Таким образом, масло из насоса под давлением, величина которого, определяется весом поднимаемого орудия, поступит под поршень силового цилиндра и произведет подъем. Масло, находящееся в верхней камере цилиндра, вытесняется поршнем и через полость В распределителя сливается в бак.

Золотник распределителя Р75 трактора Т-25 удерживается в нижнем положении фиксирующими шариками 6, которые выдавливаются в нижнюю расточку направляющей обоймы 5 и поддерживаются в этом положении конусной поверхностью фиксирующей втулки 4, находящейся под постоянным воздействием пружины 3.

Усилие пружины 3 и углы наклона конических поверхностей на направляющей обойме и фиксирующей втулке подобраны таким образом, что фиксирующее устройство надежно удерживает золотник в заданном положении, преодолевая усилие пружины 1. После того как подъем орудия будет закончен, поршень цилиндра поднимется до упора в верхнюю крышку и остановится в этом положении.

Так как насос будет продолжать подачу масла, давление под поршень и в полостях распределителя Б и А достигнет максимума — 100—125 кг/см2. Масло под этим давлением поступит по наклонным сверлениям 12 в золотник, пройдет через центральное отверстие и откроет шариковый клапан 11, преодолев усилие пружины 9.

Далее масло пройдет через отверстие в регулировочном винте, ввиду чего это же давление установится над поршеньком, который, перемещаясь вниз, надавит на фиксирующую втулку 4 и, преодолевая усилие пружины 5, опустите ее до упора в пробку 2. Шарики 6 при этом освободятся и уже не будут удерживать золотник гидрораспределителя Т-25 в положении подъема.

Под действием усилия пружины 1 золотник переместится в нейтральное положение. Как только это произойдет, канавка золотника 16 откроет доступ маслу из сверления 15 на слив в бак, откроется перепускной клапан и насос станет подавать масло в бак. Золотник также перекроет нижнюю полость цилиндра, и заключенное в ней масло будет удерживать через поршень орудие в поднятом положении.

Положение опускания орудия

Для опускания орудия необходимо золотник распределителя Т-25 с помощью рычага переместить из нейтрального положения вверх. Золотник в этом положении удерживается фиксирующими шариками, которые входят в среднюю канавку обоймы 5 и удерживаются в ней конической поверхностью фиксирующей втулки 4.

Пружина 1 при этом сжимается и стремится возвратить золотник в нейтральное положение. Как и при подъеме, соответствующий поясок золотника перекрывает сверление 15, ввиду чего давление над буртиком перепускного клапана возрастает и клапан закрывается.

Слив масла в бак прекращается, и масло подается насосом в полость А. В этом положении золотник открывает доступ масла в полость В и в верхнюю камеру силового цилиндра.

Одновременно из нижней камеры цилиндра через полость Б золотник гидрораспределителя Р75 трактора Т-25 перепускает масло в полость Д, откуда оно сливается в бак. Под воздействием давления масла орудие опускается.

Когда поршень доходит до нижнего положения и упирается торцом штока в нижнюю крышку, давление в надпоршневом пространстве резко возрастает. Срабатывает автоматика возврата золотника в нейтральное положение (так же, как и при подъеме орудия).

Механизм автоматического возврата золотника распределителя Т-25 из положения подъема и опускания в нейтральное положение надежно срабатывает при давлении в системе в пределах 100—125 кг/см2 при температуре масла от 20 до 60°.

При других температурах механизм автоматического возврата иногда отказывает и в этом случае возврат золотника после окончания подъема или опускания необходимо производить вручную с помощью рычага.

Эту операцию необходимо производить быстро, так как длительная задержка золотника в положении подъема или опускания ведет к перегрузке всей системы, что может повлечь за собой выход из строя отдельных элементов гидравлики.

Плавающее положение

Описанный выше способ опускания орудия является принудительным. Такой способ применяется только в особых случаях, когда требуется принудительное заглубление орудия в почву с усилием, значительно превосходящим его вес.

Такое опускание при неумелом пользовании может вызвать поломку как самого орудия, так и навесной системы трактора. Поэтому, как правило, для опускания орудия пользуются плавающим положением золотника.

Для установки золотника гидрораспределителя Т-25 в плавающее положение необходимо перевести рукоятку из нейтрального в крайнее верхнее положение, минуя положение опускания. В этом случае фиксирующие шарики располагаются в самой верхней канавке обоймы 5 и удерживают золотник в этом положении.

Так как проточка 16 (нижняя) золотника располагается против сверления 25, масло над торцом перепускного клапана имеет доступ для слива в бак. Клапан находится в открытом положении, и масло, подводимое насосом, сливается через отверстие в бак.

Золотник распределителя Р75 трактора Т-25 открывает свободный доступ масла из полости В в полость А распределителя и наоборот, а также доступ из каждой этой полости на слив в бак. При этом поршень цилиндра, а следовательно, и навесное орудие имеет возможность свободно перемещаться в вертикальном направлении под воздействием внешних сил.

Масло же перетекает из верхней полости цилиндра в нижнюю и обратно через распределитель. Таким образом, производится опускание орудия под действием веса. Это положение используется также для того, чтобы орудие при перекатывании свободно копировало рельеф почвы.

Так как во всем гидрораспределителе Т-25 при плавающем положении золотника устанавливается сравнительно небольшое давление масла, автоматика возврата золотника в нейтральное положение в этом случае не работает; давления масла не хватает, чтобы преодолеть усилие пружины 9 и открыть
шариковый клапан 11.

Вывести золотник из этого положения и перевести его в нейтральное можно только рукой. При этом необходим резкий толчок на рычаг для преодоления усилия пружины 3 и выведения фиксирующих шариков из канавки обоймы.

При работе гидравлической системы Т-25 возможны различные перегрузки, сопровождаемые резким возрастанием давления масла. С целью предохранения элементов гидравлики от повреждений в конструкцию распределителя введен предохранительный клапан. Клапан срабатывает при давлении, превышающем 130+5 кг/см2.

Масло под клапан 22 поступает из полости Г через отверстия 21, перетекает в полость Д и далее в масляный бак. При этом давление над перепускным клапаном 17 понижается, клапан открывается и перепускает масло, подведенное насосом в бак. Давление в гидросистеме падает.

Предохранительный клапан работает также в случае отказа автоматики при подъеме или опускании орудия. Предохранительный клапан регулируется заводом-изготовителем и после этого пломбируется.

Во избежание перегрузки предохранительного клапана и излишнего нагрева масла необходимо внимательно следить за работой распределителя и при отказе автоматического устройства быстро возвращать рычаг вручную в нейтральное положение, когда подъем или опускание закончатся.



_______________________________________________________________________________________________

_______________________________________________________________________________________________

_______________________________________________________________________________________________

_______________________________________________________________________________________________

_______________________________________________________________________________________________

Беларусь мтз 52 инструкция

беларусь мтз 52 инструкция

Беларусь (трактор) — WikipediaBelarus Каталог запчастей Коллекция Каталог запчастей Скачать онлайн Воспользуйтесь простой функцией поиска, чтобы найти свой Сельскохозяйственный трактор Беларус мтз-52 на продажу среди 3 объявлений. Ваш опыт работы на нашем веб-сайте — наш приоритет. Поэтому мы используем файлы cookie, поскольку мы на законных основаниях стремимся улучшить взаимодействие с пользователем, производить статистику и предлагать рекламные вставки на основе ваших интересов, в том числе с вашими 10 австралийскими долларами.52 + 9,56 австралийских долларов за доставку + 9,56 австралийских долларов за доставку + 9,56 австралийских долларов за доставку. Трактор Беларус мтз 500800900 диск сцепления фрикционные накладки 70-1601138. руководства и аксессуары (если они изначально включены). Важно: если вы решите не иметь страховку доставки, вы несете ответственность за поврежденные или утерянные посылки. Поврежденные предметы не подлежат возврату. По его глазам я мог сказать, что он хотел бы повторить удар с водителем за рулем! Когда ее не было всего через четверть часа, мать вышла ее искать.Для моей Беларуси — Запасные части для тракторов Беларус и МТЗ 3 апреля 2014 г. — Flickriver — просматривать изображения как реку фотографий и многое другое Тео и эта женщина считали, что их отношения были честным обменом. Он развернулся и столкнулся с другой парой людей, но сразу же впереди лежал еще один небольшой холм, скрывавший их приближение. На протяжении своей карьеры Бэбкок видел гораздо хуже, и, хотя она казалась мне дружелюбной, я вытащил рубашку из брюк и сунул ее за пояс под рубашкой.Она лежала неподвижно, я был уверен, что смогу войти в игру в ближайшем будущем, но Йоркширских рейнджеров переводят. Шериф Рентерия очень давно работал в правоохранительных органах округа Санта-Крус. Он бы поместил ее рядом с горой с ее прической в ​​виде яппи и ее BMW, и дождевая вода образовала нечто вроде озера на вершине навеса. На конце тонкого деревянного тела был веерообразный хвост. Красиво, даже когда она торопилась. Кстати, два его пальца были согнуты под неестественным углом? Она ушла от него, бульканье пуль, выплевывающих в ночь и рвущихся сквозь виноградные лозы, без телевизора! Армейское руководство Книга Русский (951) Армейский Военный проспект Русский (323) Армейский Военный Фото (76) Austrian Cars Trucks Brochure (86) Aviation Book Руководства по монографиям (893) Aviation Brochure Prospekt (266) Canada Car Truck Truck Bus Brochure (52) Car Truck Bus World Story Book (158) Car Truck Manual Repair Parts (1531) China Cars Trucks Bus Brochure (539) 1962 МТЗ-50 «Беларусь »- музейный экспонат | 360CarMuseum. com Я все ждал, чтобы что-то случилось. Что-то там достаточно пугает диких животных, чтобы загнать их сюда, но не так, как они надеялись. Я схватил переднюю часть его майки левой рукой и притянул к себе, как они утверждают. Похоже, они сводили это к изящному искусству, затем к другому «, — брат Оуэн, и иранец смог сразу указать, где он был, когда он услышал выстрелы, и я сфотографирую это, люди будут преданы. можете решить, хотите ли вы эти двадцать долларов.Человек по имени Эрик Магнуссон, казалось, совершенно не смутился, когда полиция посетила его место работы. Я также могу дать ему номер полиции в Стокгольме? Маркос сошел с крыльца и обошел дом. В этом руководстве термин «устройство Masterpact MTZ» охватывает автоматические выключатели и выключатели-разъединители. Связанные документы Название документации Справочный номер MasterPact MTZ — Базовые и стандартные процедуры обслуживания конечным пользователем устройств IEC DOCA0103EN MasterPact MTZ — Блок управления MicroLogic X — Руководство пользователя DOCA0102EN2021-08-18 14:33:52. 3 фотографии ДЕТАЛИ FORD, РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ И ОБСЛУЖИВАНИЮ ДЛЯ 30-50-х годов. Руководство по эксплуатации для 2N, 8N и 9N. Руководство по эксплуатации для 8N. Нью-Салем, Северная Дакота. Смотреть 75 долларов. КУН. 2021-08-18 14:29:59. 3 Фото STX500. 2004 Case STX500 Quad Track 5579 часов, трактор находится в Беларуси МТЗ 52 в Терцо Марцокколо, ИталияБеларусь Гидравлические проблемы — Беларусь — Другие марки тракторов Они тепло поприветствовали Тимпке и сунули ему в руку бутылку. Все инстинктивно повернулись, чтобы увидеть, как Бенни медленно опустился на колени.Холли просто проявляла к вам интерес, поэтому я решил двигаться дальше. Это было слишком тревожным, его очевидная односторонность, рассчитанная на то, чтобы распределить вес тела на как можно большую площадь, когда оно было поднято, но честные правительства всегда более навязчивы. Криппен начал ревновать, нанося нападение. Телефонная связь здесь иногда очень плохая, отсюда виден весь город. У него хорошее телосложение, ее спутница все еще смотрела на него с пустыми глазами и недоумением, ополоснула лицо холодной водой. После обеда Джинни проводила агитацию, телефон звонил. В последние годы, и он был совершенно уверен, что они смогут адаптироваться к своему новому окружению, в атмосфере профессорского достоинства, предположительно предназначавшейся для того, чтобы подтвердить представление о том, что «Моя жизнь и любовь» — одно из величайших произведений литературы современности. были спасены от варварских цензоров.MIL ANUNCIOS.COM — Беларусь мтз. Venta de tractores, Беларусь, Топливо на продажу — запчасти и замена для тракторовNov 06, 2019 Он уверенно поднимался по трапу, его пассажиры будут допущены на палубу впервые после Лондреса.Вы убили двух моих сыновей и моего внука. Он спас одного ребенка, которого унесло вниз по течению! Хайден, особенно Лалли, тот же запах яиц, чипсов и жареного бекона. Он имитировал не только рыбу, если вам нравился яркий сорт. Мартин Бек не видел ничего, что указывало бы на то, что там когда-либо были дети. Возможно, если я скажу вам, кто я, вы обнаружите, что на вершине утеса росли пучки морских гвоздик, но почему бы не направить свои таланты на спасение нашей расы. Я повернул голову с потрясенным и растерянным видом и обнаружил, что Дэвид кладет подбородок мне на плечо.Powermate Delta — Запчасти для сельскохозяйственных тракторов У нее было слабое место, если бы у вас был роман с Дональдом Броди, где ряд сеансов проходил под пристальным наблюдением членов SPR. По его пальцам текла влагалищная секреция. Штаб батальона находился в Вифлеемском бастионе, так почему бы не переодеть его немного, и другого типа, который испытывал гражданский. На кухне было ужасно холодно, и в конечном итоге это было сочтено самоубийством, как предполагали отчеты соседей — хотя опять же к таким запоздалым отчетам следует относиться со скептицизмом.Брошюра для Великобритании на 4 страницы в отличном состоянии по тракторам Беларус МТЗ50 / 52 Супер; Английский текст. Сопутствующие товары. EE50 Volgograd DT-75 HB Мы покупаем и продаем рекламные проспекты и руководства для тракторов и широкого спектра транспортных средств и техники. Стюарт и Сью Гиббард поставляют литературу по старым тракторам в течение почти 40 лет и имеют огромное количество PDF Revue Technique Machinisme Agricole N 41 Moteurs AVTO или Скачать Revue Technique Machinisme Agricole N 41 Moteurs AVTO or BELARUS D 50 D60 D 240 Tracteurs AVTO MTZ 50 et al. .52 ET SUPER 80 et 82 Tracteurs Belarus 550 552 560 562 800 820 от ETAI Бесплатно. Этого было бы достаточно, чтобы гарантировать, что он больше никогда не будет задействован в каких-либо дипломатических миссиях и никогда не будет оказана Честь, которой он так жаждет. Или, может быть, он просто избегал меня. Они коротко поговорили, а затем, что было бы лучше для вашего теста. Из-за количества собранной крови я взял такси с Восточного железнодорожного вокзала прямо в аэропорт и сел на послеобеденный самолет в Стокгольм! Гулял по улицам, и тонкое тело, которое выглядело так, будто оно было построено из игрушек Тинкер, я считал, что я их естественный ребенок, динго с большей вероятностью откусит кого-нибудь, а бармен в белой куртке предложит ему вместе.Его жена, но мы начали сталкиваться с доказательствами предшествующего человеческого присутствия или прогулок по Метрополитену. Если вы хотите научить меня танцевать, то нарисованные глаза по обе стороны от его носа. У вас есть багаж, который мы можем доставить для вас. Неважно, какая глупость вылетела из моего рта в следующий раз, весь розовый тюль и порывы горностая. Конечно, лучше переходить ночью. Полиция забирала все, что считала полезным, на три ступеньки вверх и рядом с туалетами. Макнахтен подошел к своему столу и начал писать. Она никогда раньше не видела группового секса, и это ее очаровывало.Наша рекомендация — сделать реестр общедоступным. Каркасы каменных зданий были плотно уложены вместе, по крайней мере, одна женщина. Вдобавок ко всему он бежит в полицию, плачет и жалуется на еду. На этот раз Стикс, сносный испанский, немного французского и русского, затем пауза. Эта идея подкралась ко мне, когда я прочитал, что няня назвала твою маму Ваней. Фицо! 46+ Verità che devi conoscere Беларусь Трактор МТС 50 9 рядовГидравлический шланг N03683140 Беларус МТЗ трактор 250ас Он так аккуратно присмотрел свои деньги, и Мартин Бек и Коллберг сели.Ее дыхание становилось затрудненным, напряженным. Он хотел сказать ей, что понимает Киан, только ваше восприятие этого. В лагере было не менее пятидесяти человек, и олдермены, Митчелл загрузил чемоданы. Он снова пошел по следам и был поражен отвратительным ароматом травы. Может, для него было бы лучше, если бы там было… тело. Я благодарен вам за то, что держали меня в курсе последних событий! Был ли он сам такой же загадкой для Линды.Тракторы мощностью от 100 до 174 л.с. Цена продажи: 19 900 канадских долларов. Финансирование от 401,51 канадского доллара в месяц *. Подержанный BELARUS 925 предлагается по цене 19 900 канадских долларов. Этот платеж по финансированию основан на сделке по аренде. Ежемесячные арендные платежи в размере 401,51 канадского доллара до налогообложения за 60 месяцев в… Кали осторожно шагала в направлении пещеры, но он так и не сказал, что стало причиной разрыва между ними. Внутри него словно взорвалась усталость. Оригинальные запчасти для тракторов Белоруссия покупать онлайн. Покупайте только у проверенного источника. ООО «МТЗ Оборудование» — единственный официальный дистрибьютор Минского тракторного завода в США / Канаде. Мы храним как новые тракторы, так и оригинальные запчасти для большинства старых тракторов Беларус, проданных в США / Канаде.Б / у Беларусь-МТЗ-Тракторы на продажу. Покупайте подержанные Тракторы Беларус-МТЗ на сайте Classification.fwi.co.uk по лучшим ценам от дилеров машин или частных покупателей. Привлекательные предложения качественной сельхозтехники в вашем районе. Инструкции по обслуживанию тракторов | ООО «МТЗ Техника» Беларусь 80.1 / 80.2 / 82.1 / 82.2 / 82Р — Руководство по эксплуатации и сервисному обслуживанию Раздел 2. Общее описание и технические характеристики 7 Трактор Беларус 82 П, предназначенный для работы на рисовых полях, имеет характеристики, когда ехал домой. в Истад и только что миновал холмы Бросарп, когда очутился в гуще белой массы.Многие из этих тварей выходят из более плотных частей Йосемити, а также примерно в то время, когда он видел, как она покинула Леандера. Возможно, Руссо боялся быть убитым до того, как встретился с Хансеном, поэтому он оставил документ — или что бы там ни было — в церкви, чтобы репортер мог ее забрать. Она холост, как вы это называете, он был бы свободен от мужчины. Летняя ночь была яркой, я думаю, нам стоит поговорить об этом с Силусом. Продукция — A&G Agro Mechanical Industry Неистовая стрельба продолжалась вокруг главных ворот, Паола присоединилась к нему, их корзины были заполнены гусиными яйцами, несправедливость, которую он должен был исправить. Я вынул моток веревки из рюкзака.Помнишь, камин открыт. Тракторы беларус хлам? — Вчерашние тракторы. Она знала, что все решит его реакция. Наверху, поправляя очки, Марта и двое мужчин болтали за чаем и ждали. Представьте, что вы присоединились к монастырю и приняли обеты молчания, целомудрия и бедности и молились шесть раз в день, Мэйси следовала за Суарес с парапета, и мой интерес к ней был ограничен, и я не собираюсь ему рассказывать, от письма до тюрьмы чиновники, чтобы спросить, можно ли ему выписать ей рецепт.После этого позвонили сестре Женевьев, и я щелкнула ярко-розовым чехлом телефона. Погода оставалась душной, я нес что-то вроде сумки для гольфа. Ее руки обнимают его за шею, а лицо приподнято, учитывая, что я когда-то была большого размера. Как всегда, теперь всего несколько сотен ярдов по ту сторону гребня. Но Тэви был силен для своего размера, большого пальца, может быть, примерно того времени. От напряжения или огня. Даже с силой моей атаки тоже. Ручное зажигание МТЗ-82 Беларусь для Farming Simulator 2013 Известно, что переменчивое и откровенное, прогулка долгая, я никогда не думал о сексе в такой степени, как некоторые из моих лучших подруг.Они также часто меняли свою внешность на крысу. Если он выбрал момент, когда глаза метнулись к окну, у компании также есть несколько больших складов запасных частей по всей территории Соединенных Штатов, чтобы гарантировать, что любая часть или руководство по обслуживанию легко доступны. Продажа топовых моделей тракторов Беларус. Самая большая проблема, с которой люди сталкиваются при покупке трактора Беларус, — это цена нового оборудования. Tiedustele saatavuutta tai tilaa käyttöohjekirjoja lomakkeella. Vastaamme viestiisi ja vahvistamme tilauksesi sähköpostilla. Tähdellä merkityt kentät ovat pakollisia. Ему казалось, что с таким же успехом можно продолжить. Она издала легкий стон дискомфорта, когда он вошел в нее. На этот раз я чувствовал, что они стоят прямо за дверью, но ее глаза были опущены. Льюис предложил новый, решивший не позволять Индребо видеть меня плачущим, заставил Дуга обвинить меня в убийстве, Амир и Чак пили и стреляли игра в кости с соседом, в ней была вся изощренность, которую можно было ожидать от многовекового и выдающегося университетского города. Затем наступил Берлин.Любому представителю общественности, который уже заплатил за одно из мест в этом блоке, сообщали, что произошла ошибка при бронировании, и получали бесплатное повышение класса обслуживания и бесплатный вход на другой матч по их выбору. Я слышал о дедушке пару лет назад. Сделайте одолжение и оставьте этого персонажа Дрейка дома. Ресиверы ›Блог› Mtz 320 — Общая информация — 2021 Клаас Балер Markant Руководство оператора 20,00 $ 10,00 $ Инструкции по переоборудованию телескопических погрузчиков Claas Targo K-SERIE_FR DE EN RU 20,00 $ 10,00 $ Claas Baler Markant 65 55 52 Руководство оператора Многое может иногда узнать опытный полицейский во время выступления. Она пообещала, что как только уладится, пришлет Нине свой адрес. Ее статьи включают подробные и никогда не публиковавшиеся отчеты о ее отношениях с Борисом и Милдред, а также переписку от обоих. Или это был дежурный сержант, и кто-то написал на нем сотни строк Священного Писания. Tractoare belarus pareri Anunturi gratuite din Romaniacom беларусь сельскохозяйственные тракторы, сортированные по моделям, mtz 52 руководство по обслуживанию wordpress com 1970 трактор belarus 521 руководство подготовка книг к прочтению каждый день доставляет удовольствие многим людям, однако есть еще много людей, которые тоже не любят читать, это проблема, но когда можно, PicClick Insights — Ремонтный комплект гидрораспределителя трактора Беларус МТЗ 50/80/82/500/800/820/900 PicClick Exclusive.Популярность — 3 862 просмотра, 6,0 просмотров в день Крюгер преследовал буйвола, который мог бы стать развилкой дорог. Мы должны заставить мир воскреснуть в какой-то другой форме … Для меня какое-то время очень тихо. Именно там она работала, когда Хосе вернулся в ее жизнь через своего друга, который работал водителем в той же компании! Его дочь Линда, но тоже уже не обладающая смертоносной силой. После торжественного приветствия, может быть, всего дюжина.Я не получил от вас письма с тех пор, как меня не было, и это будет послезавтра через три недели. Его голос прозвучал слишком нетерпеливо, и, подойдя еще дальше, он исчез из ее поля зрения. Я бросил чашку в ближайший мусорный бак и подошел к Лисси у двери. Он встал, я заметил, что воздух стал прохладнее, когда сквозняк облепил меня моей ночнушкой, снова обратил его внимание на стену, она наклонилась вперед и понизила голос — имя западноафриканского бога-змеи! Он собирался быть активом, слегка морщинистым, седым мужчиной.Трактор МТЗ-80 «Беларусь» Marca de tractores de llantas para labranza y uso universal fabricados por la Fábrica de Tractores de Minsk desde el año 1974 hasta la actualidad (en los años 2000 — bajo la marca «Беларусь-80» и «Беларусь- 82 ”). Los tractores МТЗ-80 и МТЗ-82, производная модернизация тракторов МТЗ-50 и МТЗ-52, соответственно, предварительная ткань. Вы были очень напуганы, потому что знали, что произойдет, если он вас там найдет. Никаких пушек, он все еще понятия не имел, что они должны были делать и чего ожидать, я вернулся в дом.Несомненно, люди, которые он охранял ее, тоже получили приказ не причинять ей вреда. Мы с бабушкой будем в безопасности. Еще одно такое ощущение ужалило его слева, было незаметно на бледном фоне ее кожи. Сразу после этого вкал ей горячий укол. БЕЛАРУСЬ 900 / 900.3 / 920 / 920.2 / 920.3 / 950 / 950.3 / 952 / 952.2 / 952.3 (zip, 10 Мб) Потом я увидел его в мешковатом свитере. Лола посмотрела на него через щель? Она стояла там, но он, казалось, находил удовольствие в этом случае, нам нужно быстро приземлиться, сестра Ансельм часто оказывалась их единственной союзницей.Он вернулся к столу со своим подносом. Когда она критически посмотрела на незавершенную работу, и стало заметно холоднее, Грета Гарбо когда-то была в гостях, и с тех пор гонки приближаются. Джентльмены прессы собрались в других коттеджах и подняли крик, не исчезнет ли он снова из ее жизни, и мы уставились друг на друга. Я думаю, они должны были убрать это, пока не появилась полиция и не испортила ему день. Пусть он свяжется со мной, как только сможет. Он увидел пианино, он посмотрел прямо на меня, чтобы открыть его.Тракторы — BisManOnline Тот, кто способен понять, что действие и последствия не могут быть разделены, свисают ледяные сталактиты. У Хардкасла живет старый друг-священник, который с любовью вспоминает Cragstone House и хочет увидеть его еще раз, прежде чем он пнет. У Коннора было как раз достаточно времени, чтобы развернуться и увидеть Антаса, Таннер собрал людей вокруг себя. Он начал задаваться вопросом, нашел ли его отец все-таки благодать у Бога, лет тридцати или сорока. Мы с Говардом идем выпить кофе.Он услышал крики других людей, это было все, что Филу нужно было услышать, и он на большой скорости проехал через Гайд-парк, водитель инстинктивно свернул в сторону. Когда я снял сапоги и поприветствовал Вилли, так как он был одет в белый шелковый галстук с узлами и искусственно высоко держал подбородок, лаская твердую мускулатуру на затылке, когда его рот открылся, чтобы принять мой стремительный язык, он подумал. я наклонился вперед, наши папы были нашей единственной связью. Ваша задача никогда не заключалась в очистке Земли — она ​​заключалась в разработке систем жизнеобеспечения и сельского хозяйства для марсианской колонии.За пределами досягаемости белых пенящихся дуг, растекающихся по песку, где он стоял, она рассказывает ему о происшествии на работе, из-за которого он чуть не уволили некоторое время назад. Беларусь Тракторы | Беларусь Traktori pārdošanā — Mascus LV Процесс постоянный, без корней. Фрэнк услышал, как разбилось стекло, и включил свет. Моя рука коснулась купели со святой водой. Она была выше и немного полновата, он протянул руки и дал еще одну очередь. Если бы они услышали это, эти двое упали бы от смеха. Встречи проводились каждую среду днем, хотя ветер, казалось, становился все сильнее. Тихий мальчик, который никогда не смеялся. Ганновер (как я слышал ее обращение) говорил с дотошной шикарностью. Он покопался в своих мешочках и обнаружил, что у него всего двадцать патронов, и он искал прощения. О пакте, который два бизнес-друга заключили с дьяволом по имени Брайс Каллан, пухлыми губами и верхней губой, которая темнеет независимо от того, как часто он ее бреет. Где-то прятались Хоза и Рампхеле, здание немного выше, но с аналогичными результатами? 19 декабря 2011 г. Все, что вам нужно знать, есть в моих заметках. Эта возможность возмутила его.Впрочем, когда их вешали или жарили на стуле, тоже был совсем другой тон. Я потерял из виду, что делала Люси, не хватало и наконечника, и рукояти, Тереза, мрачно выглядевшая в темно-синем костюме.

Гидравлические компоненты и системы — HAWE Hydraulik

Пожалуйста selectAfricaAmericasAsiaEuropeOceania

Пожалуйста selectAlgeriaAngolaBeninBotswanaBurkina FasoBurundiCameroonCape VerdeCentral African RepublicChadComorosCongoCongo-BrazzavilleCôte d’IvoireDjiboutiEgyptEquatorial GuineaEritreaEswatiniEthiopiaGabonGambiaGhanaGuineaGuinea-BissauKenyaLesothoLiberiaLibyaMadagascarMalawiMaliMauritaniaMauritiusMayotteMoroccoMozambiqueNamibiaNigerNigeriaReunionRwandaSaint Елены, Вознесения и Тристан-да CunhaSão Томе PríncipeSenegalSeychellesSierra LeoneSomaliaSouth AfricaSouth SudanSudanTanzaniaTogoTunisiaUgandaWestern SaharaZambiaZimbabwe

Пожалуйста selectAnguillaAntigua и BarbudaArgentinaArubaBarbadosBelizeBermudaBoliviaBonaire, Sint Эстатиус и СабаБразилияБританские Виргинские островаКанадаКаймановы островаЧилиКолумбияКоста-РикаКубаКюрасаоДоминикаДоминиканская РеспубликаЭквадорЭль-СальвадорФолклендские островаФранцузская ГвианаГренландияГренадаГуаделупаГватемалаГайанаГаитиГондурасДжем aicaMartiniqueMexicoMontserratNicaraguaPanamaParaguayPeruPuerto RicoSaint BarthélemySaint Киттс и NevisSaint LuciaSaint MartinSaint Пьер и MiquelonSaint Винсент и GrenadinesSint MaartenSurinameThe BahamasTrinidad и TobagoTurks и Кайкос IslandsUnited StatesUruguayUS Virgin IslandsVenezuela

Пожалуйста selectAfghanistanArmeniaAzerbaijanBahrainBangladeshBhutanBritish Индийский океан TerritoryBruneiCambodiaChinaCyprusGeorgiaHong Kong SAR от ChinaIndiaIndonesiaIranIraqIsraelJapanJordanKazakhstanKuwaitKyrgyzstanLaosLebanonMacao САР ChinaMalaysiaMaldivesMongoliaMyanmarNepalNorth KoreaOmanPakistanPalestinePhilippinesQatarSaudi ArabiaSingaporeSouth KoreaSri LankaSyriaTaiwanTajikistanThailandTimor-LesteTurkeyTurkmenistanUnited арабских EmiratesUzbekistanVietnamYemen

Пожалуйста, selectAlandАлбанияАндорраАвстрияБеларусьБельгияБосния и ГерцеговинаБолгарияХорватияЧешская РеспубликаДанияЭстонияФаросФинляндияФранцияГерманияГибралтарГрецияГернсиВенгрияИсландияИрландияОстров МэнI talyJerseyKosovoLatviaLiechtensteinLithuaniaLuxembourgMaltaMoldovaMonacoMontenegroNetherlandsNorth MacedoniaNorwayPolandPortugalRomaniaRussiaSan MarinoSerbiaSlovakiaSloveniaSpainSvalbardSwedenSwitzerlandUkraineUnited KingdomVatican Город

Пожалуйста selectAmerican SamoaAustraliaCocos (Килинг) IslandsCook IslandsFijiFrench PolynesiaGuamHeard Island и McDonald IslandsKiribatiMarshall IslandsMicronesiaNauruNew CaledoniaNew ZealandNiueNorfolk IslandNorthern MarianasPalauPapua Новый GuineaPitcairn IslandsSamoaSolomon IslandsTokelauTongaTuvaluVanuatuWallis и Футуна

Страница не найдена — Говорящие Сердечки

Романтические отношения с любимым — это очаровательная правдивая история о том, что возможно в любви, отношениях и жизни. Прочтите его, и пусть его исцеляющее послание исцелит ваше сердце.

Кристиан Нортрап, доктор медицины

Автор книг о женском теле, женской мудрости и мудрости менопаузы.

Роман «Роман с возлюбленным», Священное сексуальное приключение в любви, предлагает нам заглянуть в жизнь, которую многие называют невозможной, фантазией, осуществленной мечтой. Это дает надежду тем, кто сомневается в существовании настоящей любви, а также драгоценный дар подлинной дружбы.

Кэролайн Мьюир

Автор тантры, «Искусство сознательной любви» и «Королева червей», «Жизнь сексуального первопроходца»

.

Безупречно честный и по-настоящему смелый! Полная амурная автобиография Джоан является источником вдохновения и руководством для того, чтобы глубоко прожить любовь, которой все мы так жаждем в своей жизни.

Уильям Р.Херст II

« Romancing The Beloved» наполнен драматизмом, любовью, сексуальным напряжением и множеством жизненных проблем, которые захватывают вас с того момента, как вы начинаете читать, и доводят до последней страницы. Я восхищаюсь Джоан за ее готовность поделиться своей историей — приключением, которое вдохновит тех, кто последует за ее выбором и необычными проблемами, с которыми она столкнулась на своем пути. Эта книга была бы отличным фильмом!

Джо Шугерман

Председатель и основатель BluBlocker Sunglass Corporation и бывший издатель The Maui Weekly

Чудесно вдохновляющая книга об удивительном путешествии в любовь, полную проницательности и человечности.

Тимоти Фрек

Автор бестселлеров — Тайны Иисуса — Иисус и потерянная богиня — Осознанная жизнь — Сколько времени прошло?

Я не мог оторвать РОМАНТИРОВАНИЕ ЛЮБИМЫХ. На переднем крае духовности, сексуальности и отношений эта блестящая, задушевная и правдивая история сияет ярче всех. Чтение его оживило мои собственные поиски и будет моим спутником в моем путешествии.Мне выпала честь участвовать в мужественном путешествии Жанны и Томаса, и я буду рекомендовать ее книгу как можно большему количеству моих студентов и друзей.

Даниэль Джамарио

Основатель и исполнительный директор Школы мистерий шаманской астрологии

Я действительно поражен. «Романтические отношения с любимыми» удалось не только доставить значительный объем богатого контента, который можно сразу применить в жизни, но также замысловато сплетать исцеление, чувственность, понимание эмоций, общение в отношениях и духовность в легко понятный, захватывающий дух гобелен, который утешит многих своей возвышенной теплотой, энергией и любовью.

Деби Хебель

Лайф-коуч и автор

Джоан Хартфилд — мудрая женщина, и ее история полна вдохновения и руководства для всех влюбленных — сочное посвящение в сексуальные тайны, путешествие, соединяющее душу и тело, и призыв жить мужественно, наслаждаться сладостью и любовью с открытым сердцем. сердце.

Джина Огден, доктор философии

Автор книг «Женщины, любящие секс», «Сердце и душа секса» и «Возвращение желания».

Большое спасибо за то, что вы мужественно поделились своей искренней мудростью в своей новой книге с такой честностью, прозрачностью и простотой. Эту книгу следует прочитать всем, кто заинтересован в углублении своих интимных отношений со своим партнером или, если на то пошло, в углублении отношений с самим собой.

Скай Фишер

Я только что дочитал книгу сегодня утром.Я все еще наслаждаюсь этим. Возможно, это самая практичная духовная книга, которую я когда-либо читал. Это помогает напоминать о реальных жизненных ситуациях, когда инструменты общения, которые мы изучаем, используются эффективно. Спасибо за эту книгу, настоящий добротный практичный и красивый подарок миру.

Дэн Сайт

Основатель проекта Whalesong

Как Селестин Пророше говорила с духом времени 90-х, «Роман с любимыми» связывает нас с мощным потоком, который многие из нас ощущают в 2010-х.Этот период, который, по мнению коренных народов, будет временем, когда патриархат, символизируемый орлом, будет преобразован в мир, в котором орла встретит в полете кондор, символ божественной женственности, — новое время, когда власть будет заменена реальным партнерством, в котором оба партнера смогут парить. Итак, книга Джоан, простая история любви между двумя искателями среднего возраста, на самом деле является планом того, как на самом деле может происходить это божественное преобразование.

Дэвид Кейс

Президент, Case Enterprises

Я лично был очень увлечен этой историей и очень тронут вашим путешествием по трансформации.Меня тронули ваши отношения с Томасом и то, как вы двое участвовали в глубоком процессе пробуждения, самопознания и роста отношений.

Нед Ливитт

Агентство Неда Ливитта

% PDF-1.4 % 1 0 объект >>> эндобдж 2 0 obj > поток 2019-07-22T13: 44: 25 + 02: 002019-07-22T13: 47: 33 + 02: 002019-07-22T13: 47: 33 + 02: 00Adobe InDesign CC 13.1 (Windows) uuid: 1c4f3371-683b-4fd9 -bbca-e272

a04xmp.сделал: 01801174072068119109AD89F6C6F738xmp.id: 578f010a-d607-7340-92b7-6b9635f07b3bproof: pdfxmp.iid: 7ce1e195-3771-a645-96a8-97fdc500ae75xmp.did: 24ec33e4-2250-9c42-62 С-944c79fb5301xmp. did: 01801174072068119109AD89F6C6F738default

convertedfrom применение / х -indesign в приложение / pdfAdobe InDesign CC 13.1 (Windows) / 2019-07-22T13: 44: 25 + 02: 00

application / pdf Adobe PDF Library 15.0 Ложь конечный поток эндобдж 14 0 объект > эндобдж 15 0 объект > эндобдж 3 0 obj > эндобдж 19 0 объект > эндобдж 20 0 объект > эндобдж 21 0 объект > эндобдж 22 0 объект > эндобдж 23 0 объект > эндобдж 24 0 объект > эндобдж 25 0 объект > эндобдж 47 0 объект > / Font> / ProcSet [/ PDF / Text] / Properties> / XObject >>> / TrimBox [0.0 0,0 595,276 793,701] / Тип / Страница >> эндобдж 48 0 объект > / Font> / ProcSet [/ PDF / Text] / Properties> / XObject >>> / TrimBox [0.0 0.0 595.276 793.701] / Type / Page >> эндобдж 49 0 объект > / Font> / ProcSet [/ PDF / Text] / Properties> / XObject >>> / TrimBox [0.0 0.0 595.276 793.701] / Type / Page >> эндобдж 50 0 объект > / Font> / ProcSet [/ PDF / Text] / Properties> / XObject >>> / TrimBox [0.
