Устройство главного тормозного цилиндра автомобиля м407 москвич: Главный тормозной цилиндр на Москвич-403/407

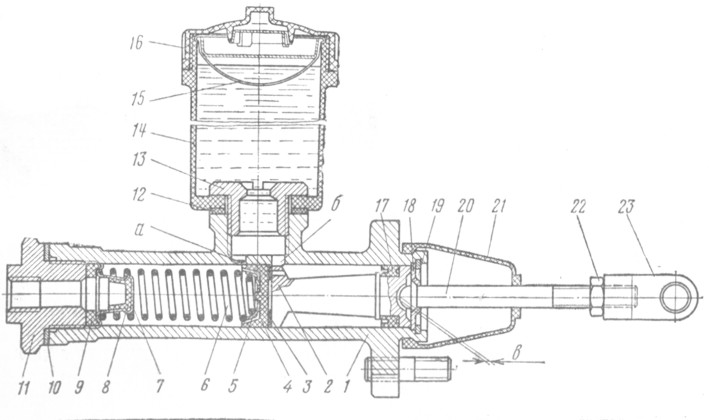

Главный тормозной цилиндр на Москвич-403/407

Я согласен с пользовательским соглашением

 Я cогласен получать E-mail рассылку

• реставрация
• новодел
• б/у
• новое

• скрыть схему

новодел

Манжета уплотнительная

402-3505035

ЦЕНА

$ ,66 Купить

новодел

Манжета поршня главного цилиндра уплотнительная наружная

402-3505033

ЦЕНА

$ 1,33 Купить

новодел

Клапан главного цилиндра тормоза

402-3505027-А

ЦЕНА

$ 1,33 Купить

новодел

Кольцо клапана главного цилиндра упорное

402-3505023

ЦЕНА

$ 1,33 Купить

реставрация

Цилиндр тормоза главный в сборе

402-3505010

ЦЕНА

$ 163,52 Купить

новодел

Пробка бачка главного цилиндра

402-3505118

ЦЕНА

$ 17,27

реставрация

Бачок главного цилиндра с пробкой в сборе

402-3505100-А

ЦЕНА

$ 31,50

402-3505037 – Держатель возвратной пружины поршня главного цилиндра привода выключения сцепления

402-3505140 – Трубка от бачка к главному цилиндру в сборе

402-3505054 – Пробка корпуса главного цилиндра

402-3505П8-Б – Пробка бачка главного цилиндра

402-3505114 – Отражатель пробки бачка главного цилиндра в сборе

402-3505105-Б – Бачок главного цилиндра в сборе

402-3505060 – Толкатель поршня главного цилиндра

402-3505031 – Пружина поршня главного цилиндра в сборе возвратная

402-3505032 – Пружина поршня главного цилиндра возвратная

365127-П – Шайба специальная

402-3506011 – Муфта трубки от главного цилиндра к передним тормозам
