Устройство кардана равных угловых скоростей гугл – Рассказываем о разных видах передач под углом, от простой крестовины до замысловатых шариков Бендикса

Содержание

Рассказываем о разных видах передач под углом, от простой крестовины до замысловатых шариков Бендикса

Полный привод подразумевает, что к каждому колесу подведен крутящий момент. Причем так, чтобы колесо могло двигаться и поворачиваться относительно кузова

Собственно, вращает колеса привод. Когда на экране приборной панели вашего внедорожника возникает анимированная картинка распределения тяги по осям и колесам, она в точности повторяет реальную систему валов под его днищем. Эти валы – толстые металлические прутки или трубы с шарнирами по концам. Шарнир позволяет передавать вращение под углом: колеса вместе с подвеской ходят вверх-вниз, а передние еще и поворачиваются на приличный угол.

ПЕРВЫЕ ОКОВЫ

Сперва в мире приводов царили кожаные ремни, такие же, какие использовались в станках. При тогдашних небольших скоростях и смешной мощности моторов это еще годилось, но как только скорости выросли, популярными стали роликовые цепи с подвижными звеньями, как у мотоциклов. Трансмиссия в задней части машины заканчивалась обычным мостом, жестко закрепленным на раме. Вместо колес к его концам крепились ведущие звездочки, а к подвешенным на рессорах колесам – ведомые. На пару задних колес приходилось два моста – ведущий и подвесочный, а свободное провисание цепей обеспечивало некоторую подвижность последнего. О приводе с их помощью передних поворотных колес не могло быть и речи.

От этой схемы быстро отказались ввиду громоздкости и ненадежности и начали придумывать более совершенные.



ОТКУДА РЫВКИ?
Под неравной угловой скоростью понимают вращение, при котором колесо непрерывно ускоряется и замедляется каждую четверть своего оборота. Помимо неприятных воздействий на рулевое управление и подвеску (рывки), работа с неравной угловой скоростью чревата быстрым износом всей трансмиссии. Неравномерность вращения карданной передачи тем больше, чем больше угол между осями ее валов. При этом ведущая часть шарнира вращается равномерно.

КАРДАНО И ЛЕОНАРДО

Подумать только, принцип карданной передачи был подробно описан Джироламо Кардано в XVI веке, а впервые его упоминал еще Леонардо да Винчи! Но одно дело придумать, и совсем другое – воплотить в металле.

Первые карданные валы поселились на автомобилях уже в первое десятилетие ХХ века. Из всех применяемых сегодня подвижных передач карданная – самая простая. Четыре игольчатых подшипника да крестовина. Ее простота компенсируется одним важным недостатком: малыми рабочими углами. До 12 градусов она еще крутится более-менее плавно. Выше – с рывками. Мало кто знает, что и совсем без угловой разницы кардану работать вредно: неподвижные иголки подшипников проделывают в опорных пальцах крестовин канавки, лишая соединение подвижности. Поэтому обычно карданам задают небольшой (1,5–2°) рабочий угол.
Кардан годится для привода малоподвижных задних колес, но как быть с передними, где углы поворота зачастую приближаются к 30 градусам?

В переднем мосту всем хорошо знакомого Jeep долгие годы жили сдвоенные карданные крестовины. Гениальное по простоте решение – разделить рабочий угол пополам между двумя шарнирами – имеет два заметных недостатка: громоздкость конструкции и все те же рывки при максимально вывернутом руле. Требовалось придумать что-то кардинально новое.





ПАРРАЛЛЕЛИ НЕ СХОДЯТСЯ
В обычных карданных валах привода мостов применяют две крестовины, ушки которых на одном валу расположены в одной плоскости. Сами валы располагают по возможности так, чтобы оси выходного вала раздаточной коробки (или коробки передач) и ось ведущего вала заднего редуктора были параллельны. Одинаковые, но разнонаправленные углы наклона крестовин такого карданного вала способствуют компенсации угловых пульсаций. Одна из причин появления независимых задних подвесок в том, что их редуктор почти не перемещается относительно остальной трансмиссии. Углы карданных шарниров в таком случае неизменны и минимальны.

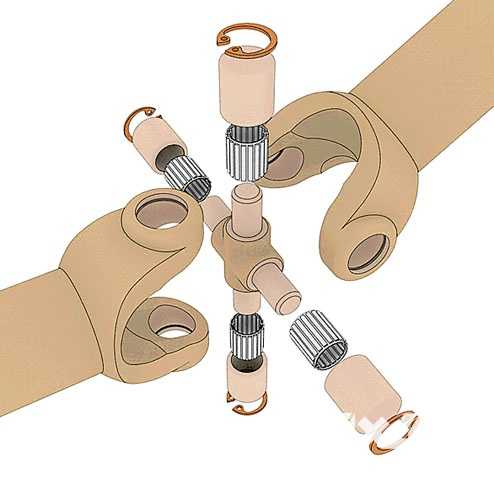

Союз иголок.  Нет шарнира проще крестовины кардана.
Но азбучный конструктив влечет за собой эксплуатационные тонкости.
Четыре игольчатых подшипника нуждаются в смазке –
заложенной на заводе или периодически пополняемой в процессе езды

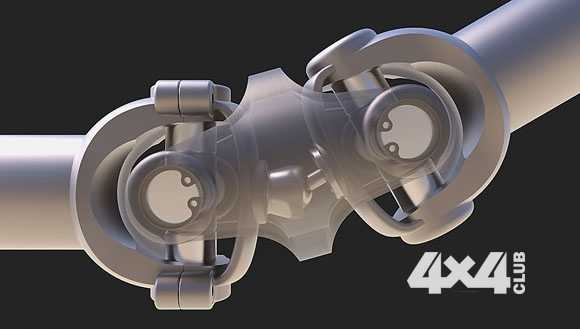

Бок о бок. Двойная крестовина позволяет поделить вредный угол
поровну между половинами шарнира.
Грубоватое решение «в лоб» вышло эффективным и
вполне бюджетным, но громоздким



МИР СКОЛЬЗЯЩИХ ШАРИКОВ

Впервые передать вращение с равной угловой скоростью и заменить карданные подшипники подвижными шариками догадался немецкий изобретатель Карл Вайсс в начале 1920-х. Его изобретение, самый первый ШРУС, представляло собой две вилки на концах двух валов, в парных канавках которых перекатывались четыре шарика. Пятый шарик в центре служил шарниром, относительно которого наклонялись валы. Некоторое время спустя патент Вайсса купила компания американского изобретателя и промышленника Винсента Гуго Бендикса, и до сих пор ШРУСы Бендикса – Вайсса мы можем видеть, например, в переднем мосту УАЗа.

Эта конструкция хорошо подходит для передач солидного момента в тяжелых внедорожных машинах, но все же имеет низкий ресурс и заметные потери при больших углах по причине малой суммарной поверхности касания (одновременно работают только два шарика). Путь совершенствования угловых шарниров стал очевидным: увеличение количества соприкасающихся деталей.

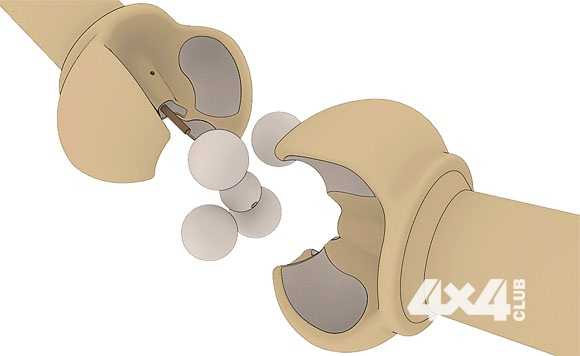

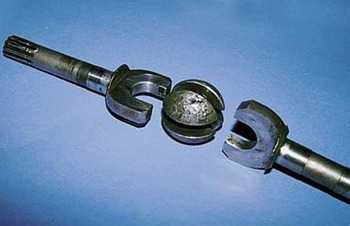

Знакомый Бендикс.  Конструкция шарнира, хорошо известная владельцам
УАЗов и доброй половины прочих внедорожников.
Проста, технологична и недорога. Одна беда – только два шарика
одновременно передают вращение, отчего мала рабочая поверхность





БОЛЬШЕ  – ЛУЧШЕ

В 1936 году изобретателю Альфреду Рцеппу  удалось добиться небывалой равномерности угловой скорости валов. Слагаемые успеха – шесть шариков вместо четырех, сферическая форма шарнира и длинные направляющие канавки. Чаще всего именно этот шарнир сегодня мы называем ШРУСом – шарниром равных угловых скоростей. Строго говоря, и в шарнире Рцеппа есть едва заметные рывочки, но они столь малы, что даже при огромном по меркам приводов рабочем угле в 40 градусов ими можно пренебречь. Однако эти шарниры завоевывали мир довольно медленно:  изготовление сложных пространственных деталей – внутренней и внешней обойм, сепаратора с отверстиями, точных сферических сопряжений – требовало точнейшего оборудования и качественных материалов. Но именно ШРУСы «Рцеппа» и их разнообразные потомки («Бирфильды» и GKN) нынче правят бал в системах полного привода. Привычная нам «граната» в приводе – это она, рцепповская шестишариковая муфта.





ПРОКЛЯТЬЕ КАРДАНА
С проблемой неравной угловой скорости хорошо знакомы владельцы Lada 4×4 и Chevrolet Niva. Карданное сочленение между коробкой передач и раздаточной коробкой старой версии трансмиссии вкупе с воздействием двух карданов привода мостов – источник самой неприятной вибрации внедорожника. Один из хороших рецептов против вибраций – жесткое крепление агрегатов трансмиссии друг к другу – в Ниве проигнорировали, получив неистребимый источник разнообразных трансмиссионных рывков. Менее технологичный, но следующий «золотому правилу» УАЗ получил моноблочную трансмиссию без промежуточных карданов и спокойную, без пульсаций, трансмиссию.

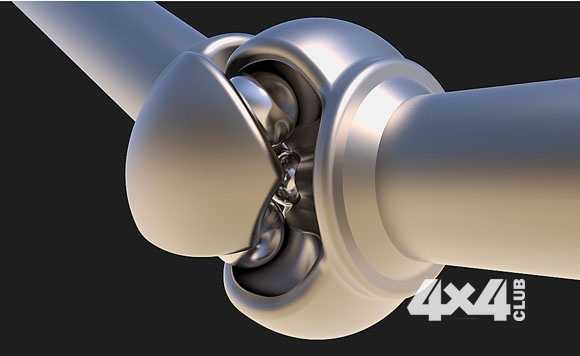

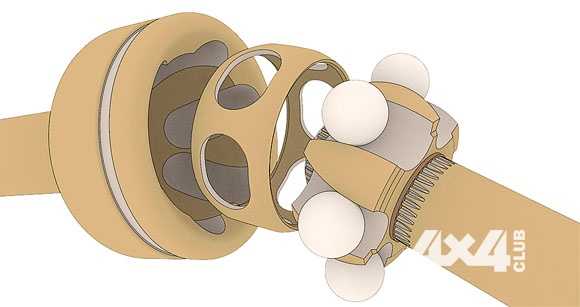

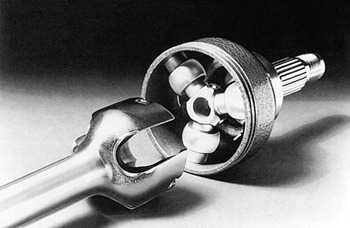

Сфера в сфере. Основа изобретения Рцеппа –
скользящие друг в друге сферические поверхности.
Для их изготовления необходимо весьма точное оборудование





В СТОРОНУ И НАЗАД

Но не только ШРУС «Рцеппа» крутит колеса на внедорожной технике. Конструкция с ажурными деталями высокой точности выигрывает в компактности, но имеет ограничения по величине крутящего момента. Говоря проще, она хорошо подходит для внедорожников и кроссоверов, но слишком дорога и ненадежна для использования в тяжелых военных и специальных машинах. Для них важны простота и дешевизна, а рывки в трансмиссии – дело второстепенное.

Производители переднеприводных машин, не желая выплачивать компаниям-владельцам патентов «Бендикс-Вайсс» и «Рцеппа» деньги, разработали упрощенные конструкции. Например, шарнир «Тракта» – сочетание кулачков и втулок, соединенных скользящими деталями с большими шлифованными поверхностями. Похожее устройство имеет отечественный кулачково-дисковый шарнир, который успешно применяется на полноприводных КАМАЗах, КРАЗах и УРАЛах. Большие габаритные размеры и огромная поверхность трения таких шарниров не страшна на крупной технике с высоким крутящим моментом мотора, а ограниченный ресурс деталей компенсируется их дешевизной и простотой замены.

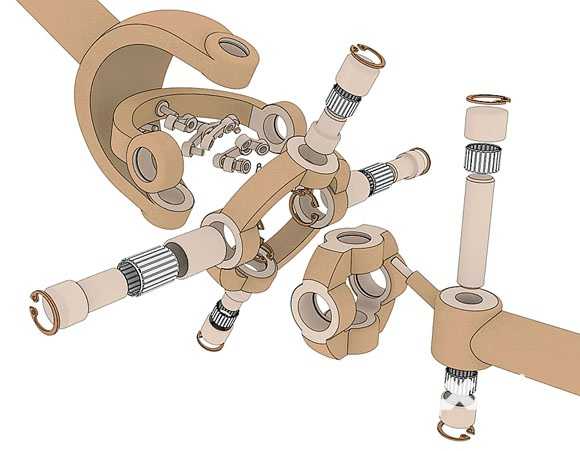

Хитрый Томсон.  Поместив одну крестовину внутрь другой,


инженер Томсон выиграл в размерах, но потерял в прочности.
Обратите внимание на сложную систему делительных рычажков.





Другой эрзац-шарнир носит хитрое название «трипод». Тут все просто: три торчащих в разные стороны оси на конце привода несут по ролику со сферической поверхностью. Ролики входят в три выреза внешней обоймы. Система проста и надежна, но плохо уживается с большими углами. Тем не менее трипод часто используют в качестве внутренних шарниров спереди. Причина все та же –  относительная простота и дешевизна.



Трипод.  Несложная конструкция с роликами и пазами во внешней обойме.
Не боится зазоров, но не любит больших углов.
Часто работает в качестве внутреннего шарнира привода передних колес









media.club4x4.ru

устройство и принцип работы шарнира равных угловых скоростей

Переход от заднего к переднему приводу потребовал от автопроизводителей разработки новых технических решений, которые бы позволили эффективно передавать вращение на колёса даже при максимальном угле поворота. Традиционный карданный вал, применявшийся на автомобилях с задним приводом, не мог справиться с этой задачей, из-за ограниченного угла поворота шарнира и высоких потерь. Взяв за основу схему карданного шарнира, производители автомобилей улучшили ее, благодаря чему снизились потери и увеличился угол поворота. Так появился шарнир равных угловых скоростей (ШРУС), который нередко называют гранатой.

Как устроен ШРУС

На большинстве легковых автомобилей используют шарнир типа «Рцеппа» (иногда его называют «шестишариковый»), состоящий из внутренней и наружной обоймы с канавками, сепаратора и шести шариков. Эта конструкция хорошо работает даже на высоких оборотах и максимально вывернутых колесах. Еще один вид, который получил распространение на некоторых японских моделях, называется «Трипод». В корпусе трипода неподвижно закреплена трехлучевая звезда, на которой установлены сферические ролики. Вращение на шарнир поступает через вставленную в корпус вилку со сферическими каналами для роликов. Недостаток трипода – малый угол изменения оси вращения шарнира, однако, возможность осевого перемещения позволяет использовать их в качестве внутреннего ШРУС.

Устройство приводного вала

Сам по себе ШРУС не может передать вращение от коробки передач к колесам, поэтому необходим приводной вал. Основа приводного вала – стальная труба, которая соединяет  внутренний и внешний ШРУС. Внутренний ШРУС постоянно работает при угле поворота 10 – 30 градусов. Такой же угол поворота и у наружного ШРУС при прямолинейном движении вперед. Когда колеса поворачиваются, угол работы наружного  ШРУС увеличивается вплоть до 60 градусов. При движении автомобиля по неровной поверхности расстояние от наружного до внутреннего ШРУС постоянно изменяется. Поэтому вал, на котором установлены два шарнира типа «Рцеппа» закреплен внутри шарниров таким образом, что при изменении расстояния он вдвигается внутрь, или наоборот, выдвигается наружу. Поэтому применение вала, на котором установлены наружный шарнир типа «Рцеппа» и внутренний типа «Трипод», позволяет жестко закрепить трубу, увеличивая общую прочность и надежность вала. Однако, изготовление такого вала более затратно, чем с двумя шарнирами «Рцеппа», поэтому на бюджетных автомобилях его не применяют.

Видео — Принцип работы приводного переднего вала со ШРУСом

Неисправности и диагностика ШРУС

  • Повреждение пыльника.
  • Высыхание или загрязнение смазки.
  • Износ шариков или роликов.

Во время езды из-под колес вылетают мелкие камни, которые могут пробить пыльник ШРУС. Когда такое происходит, в смазку начинает попадать пыль и грязь. В результате смазка превращается в абразивное вещество, которое разрушает шарики, ролики и другие внутренние части шарнира, приводя к его поломке.

Из-за попадания грязи в смазку, при движении на высокой скорости трущиеся детали шарнира нагреваются до сотен градусов. Такая температура меняет свойства смазки, приводя к ее высыханию. Работа шарнира с высохшей смазкой приводит к сильному износу деталей и через 3 – 5 тысяч километров наступает критическое повреждение, после которого шарнир невозможно отремонтировать и его приходится менять.

Диагностику ШРУС можно разделить на два этапа. Первый выполняют каждые 3 – 5 тысяч километров. Если приходится ездить по бездорожью или грунтовым дорогам, то каждую 1000 километров. Для такой диагностики необходимо заехать на яму или эстакаду, или поднять автомобиль на подъемнике. Если такой возможности нет, диагностику можно провести с помощью 2 домкратов. Как поднимать автомобиль с помощью домкратов и необходимые меры безопасности описаны в статье.

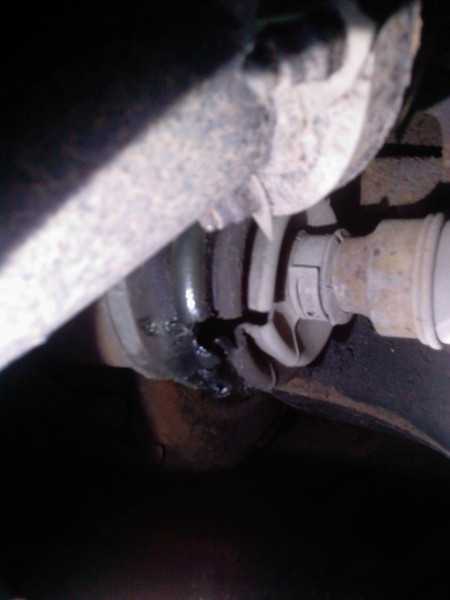

Подняв перед или зад автомобиля, внимательно осмотрите пыльники наружных и внутренних гранат. Проворачивайте колеса, чтобы осмотреть пыльник со всех сторон. При обнаружении трещин, пробоин или разрывов пыльника, необходимо снимать приводной вал, чтобы поменять пыльники и проверить состояние смазки и деталей шарнира.

Второй этап диагностики проводят, если возникли подозрения на повреждение ШРУС – хруст или щелканье при движении с полностью вывернутым в любую сторону рулем. Приводной вал снимают с автомобиля, чтобы проверить состояние деталей ШРУС. О том, как это сделать, читайте в статье (Приводной вал). Эта процедура одинакова как на российских автомобилях семейства ВАЗ, так и на большинстве иномарок.

Сняв вал, поворачивайте шарнир в разные стороны, затем попробуйте сложить с углом 30 – 40 градусов и вращать его, держа одной рукой за трубу, другой за ведомый вал наружного или ведущий вал внутреннего ШРУС. Исправный шарнир вращается легко, без щелчков и заеданий. Держите приводной вал одной рукой, а другой легонько пытайтесь провернуть ведомый или ведущий вал ШРУС. Даже небольшой люфт говорит о необходимости замены шарнира. Снимите пыльник со ШРУС и осмотрите смазку. Если в ней есть кусочки песка или грязи, смазку необходимо менять. Если внешне смазка выглядит чистой, двумя пальцами возьмите немного смазки рядом с шариком или роликом. Разотрите смазку между пальцами. Чистая смазка легко разотрется, сделав пальцы гладкими, поэтому вы легко почувствуете даже небольшое загрязнение.

Ремонт ШРУС

Ремонт ШРУС состоит из двух операций – замены пыльников и замены смазки.

Чтобы заменить пыльник, необходимо снять один из шарниров с проводного вала. Если на приводном валу установлены шарниры обоих типов, то проще снять внутренний (трипоид). Снимите стопорное кольцо и извлеките трубу с насаженной на нее трехлучевой звездой. Снимите стопорное кольцо, удерживающее звезду и с помощью молотка и бронзовой проставки сбейте ее с наконечника трубы. Точно так же разбирайте шарнир типа «Рцеппа». Иногда верхняя часть шарнира снимается тяжело, в этом случае поворачивайте его в любую сторону на максимальный угол и по одному вытаскивайте шарики. Затем снимайте стопорное кольцо с внутренней обоймы и сбивайте ее с наконечника трубы. Сборку производите в обратном порядке.

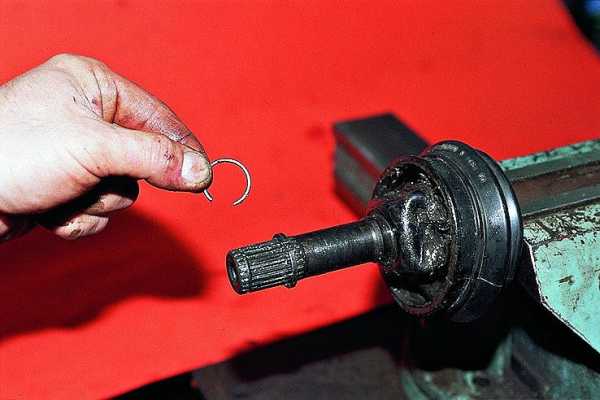

Чтобы заменить смазку, снимите стопорное кольцо, которое удерживает внутренние детали шарнира, затем разберите его. Во время замены смазки внимательно осмотрите канавки и шарики (ролики). Если на них обнаружены царапины, то шарнир желательно заменить. Ведь даже с новой смазкой его пробег вряд ли превысит 10 тысяч километров. Если обнаружили трещины или сколы на сепараторе, шарнир необходимо заменить, даже новая смазка не сможет заставить его правильно работать. Подробная установка приводного вала на автомобиль описана в статье Приводной вал.

vipwash.ru

Шрусовые карданы: чем отличаются и стоит ли ставить

Ищем двух авторов для нашего сайта, которые ОЧЕНЬ хорошо разбираются в устройстве современных автомобилей.
Обращаться на почту [email protected].
string(10) "error stat"

Обычным способом передачи крутящего момента между узлами автомобиля являются шарнирные карданы. В классическом карданном валу имеются два уха, которые расположены перпендикулярно относительно друг друга. В этих ушах имеются посадочные места под игольчатые подшипники, в которые вставляется крестовина.

С помощью такого соединения делается возможным передача вращения между валами, размещёнными под некоторым углом. И тут приходится столкнуться с неприятной особенностью шарнирной передачи – ведомый вал вращается не синхронно с ведущим. Когда углы между валами увеличиваются, несинхронность так же возрастает, из-за чего возникает вибрация и потеря крутящего момента. Предельный угол отклонения шарнирного кардана – 30-36 градусов, по достижению которого он может заклинить или сломаться.

Шрусовый кардан

По этой причине, для переднеприводных автомобилей такое соединение не подходит – кроме того, что происходит смещение моста относительно коробки передач, так ещё и меняются углы при повороте колёс. Все это заставляет работать шарнир при критических углах постоянно. Единственным решением этой проблемы является использование другого типа передачи вращения. Таким соединением является шарнир равных угловых скоростей (ШРУС).

В таком шарнире применяется абсолютно другая схема соединения, основными элементами которой являются:

  1. Разную численность шариков;
  2. Два кольца (наружное и внутреннее) с канавками, по которым двигаются шарики;
  3. Сепаратор для ограничения их движения.

Этот ШРУС самый распространённый, существуют и другие варианты конструкции шарнира.

Самый большой угол, не критической работы шарнира равных угловых скоростей, доходит до 70 градусов, при этом нет ограничения в угле поворота основ. Получается что, по своим возможностям ШРУС значительно превосходит шарнирные передачи.

Спаренный карданный шарнир так же является ШРУСОм только немного другой конфигурации. Карданный вал зачастую сокращённо называют шарниром. А если в данном агрегате заменить карданные шарниры на ШРУСы и оставить все оставшиеся детали на своём месте, у нас выйдет не карданный вал, а шрусовый кардан.

Борьба технологий

В импортных автомобилях такое решение появилось достаточно давно, хотя и не стало до сегодняшнего времени полностью заменой карданным валам. В отечественном автомобилестроении ШРУСовые карданы нашли своё применение не так давно. Дело в том, что сделать ШРУСвое соединение намного сложнее, поэтому его производство требует больших затрат, что увеличивает его стоимость. Помимо этого требуется специальная смазка, идеального качества. Не допускается попадание грязи, воды внутрь шарнирного соединения, что требует пыльник с хорошей герметизацией. За пыльниками шарнира необходимо постоянно следить и при обнаружении выхода его из строя следует тут же заменить. Если вовремя не поменять пыльник, придётся менять весь узел в сборе. Появляются ещё сомнения в выносливости ШРУСа, выдержать нагрузки грузовиков и полноценных внедорожников он не способен, однако прогресс и технологии не стоят на месте, и возможно их потенциал расширится.

Как сделать правильный выбор

Из вышеизложенного понятно, что даже автомобили с задним приводом подходят для установки ШРУСовой передачи, но почему не так часто встречаются такие решения? И вообще, что на самом деле лучше из этих двух вариантов? Если эксплуатировать заднеприводный автомобиль в городских условиях, у него небольшое отклонение от общей оси, потому платить лишние деньги за ШРУСовое соединение не имеет смысла. В ситуации с внедорожниками, ШРУСовое соединение сильно ослабляет своё соединение при больших углах наклона. Так же при больших углах есть риск порвать пыльник, в то же время, как и обычный кардан на крестовине даёт возможность доехать до ближайшего СТО.

Так что, если разобраться в вопросе, то ШРУСовая передача необходима только для тех автомобилей, которые сталкиваются с постоянным колебанием между карданным валом и двигателем автомобиля.

При установке карданных валов со ШРУссовой передачей на скорости заметно ощущается уменьшение шума.

Если у вас возникли вопросы — оставляйте их в комментариях под статьей. Мы или наши посетители с радостью ответим на них

swapmotor.ru

Шарниры равных угловых скоростей

Шарниры равных угловых скоростей применяются для передачи крутящего момента от дифференциала на ведущие управляемые колеса. При соединении валов шарнирами равных угловых скоростей ведомый вал вращается равномерно с постоянной угловой скоростью, соответствующей угловой скорости ведущего вала. Чаще применяют шариковые, кулачковые и трехшиповые шарниры.

Шариковый шарнир равных угловых скоростей (шарнир Вейса) состоит из следующих элементов:

• ведущего вала со шлицами, входящими в зацепление с полуосевым зубчатым колесом дифференциала и вилкой с делительными канавками;
• ведомого вала со шлицами, входящими в зацепление с ведущим фланцем ступицы колеса и вилкой с делительными канавками;
• четырех ведущих шариков, расположенных в делительных канавках вилок;
• центрирующего шарика вилок, помещенного в сферические углубления на торцах вилок.








Привод передних колес: 1 — корпус внутреннего шарнира; 2 — фиксатор внутреннего шарнира; 3 — кольцо крепления чехла; 4 — вал привода передних колес; 5 — защитный кожух чехла; 6 — защитный чехол; 7— упорное кольцо обоймы; 8— сепаратор; 9 — хомут; 10— шарик; 11 — обойма; 12 — стопорное кольцо обоймы; 13 — корпус наружного шарнира.





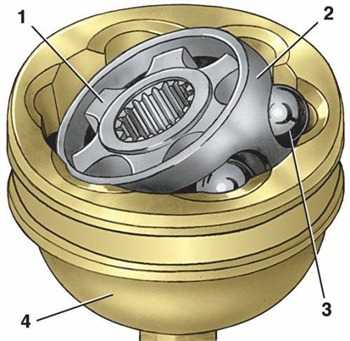

Детали наружного шарнира привода передних колес: 1 — корпус шарнира; 2 — сепаратор; 3 — обойма; 4 — шарики.

Центрирующий шарик имеет лыску, которая располагается при сборке против вставленного ведущего шарика. Шарик стопорят шпилькой, расположенной в осевом канале ведомой вилки, одним концом входящей в отверстие центрирующего шарика, таким образом запирая собранный карданный шарнир. Делительные канавки имеют специальную форму, при которой ведущие шарики независимо от угловых перемещений вилок всегда располагаются в плоскости, делящей пополам угол (биссекторная плоскость) между осями ведущей и ведомой вилок. Благодаря этому обе вилки имеют одинаковую частоту вращения. Предельный угол между осями валов 32—33°.

Шариковый шарнир равных угловых скоростей (шарнир Рцеппа) состоит из двух кулаков: внутреннего, связанного с ведущим валом, и наружного, связанного с ведомым валом. В обоих кулаках имеется по шесть тороидных канавок, расположенных в плоскостях, проходящих через оси валов, В канавках находятся шарики, положение которых задается сепаратором, взаимодействующим с валами через делительный рычажок. Один конец рычажка поджимается пружиной к гнезду внутреннего кулака, другой скользит в цилиндрическом отверстии ведомого вала. При изменении относительного положения валов рычажок наклоняется и поворачивает сепаратор, который в свою очередь, изменяя положение шариков, обеспечивает их расположение вбисекторной плоскости. В данном шарнире крутящий момент передается через все шесть шариков. Предельный угол между осями валов 35—38°.

Шариковый шарнир Рцеппа без делительного рычажка. Установка шариков в бисекторную плоскость происходит благодаря эксцентричности сфер, в которых располагаются оси тороидальных канавок кулаков. Центры сфер, в которых лежат оси канавок наружного (ведомого) и внутреннего (ведущего) кулаков, расположены так, что при повороте оси ведомого вала по часовой стрелке верхний шарик выталкивается из сужающегося пространства между кулаками, а нижний с помощью сепаратора перемещается в увеличивающееся пространство с другой стороны шарнира. Остальные шарики занимают промежуточное положение. Работа данного шарнира подобна работе шарнира Рцеппа, имеющего делительный рычажок, однако характеризуется менее точной кинематикой. Простота и надежность конструкций, высокая несущая способность при небольших габаритных размерах способствуют их широкому применению на передне приводных автомобилях.

Кулачково-дисковый шарнир равных угловых скоростей (шарнир Тракта) состоит из связанных с ведущим и ведомым валами полуцилиндрических вилок и вставленных в них цилиндрических кулаков, в пазы которых входит диск, передающий крутящий момент от ведущей вилки к ведомой. Максимальное значение угла между валами до 45° Большая контактная поверхность деталей, воспринимающая усилия, и высокая несущая способность обуславливают их применение на тяжелых грузовых автомобилях.

Трехшиповые шарниры. В трехшиповом шарнире крутящий момент от ведущего вала передают три сферических ролика, которые установлены на радиальных шипах, жестко связанных с корпусом шарнира ведомого вала. Шипы относительно друг друга располагаются под углом 120° Ведущий вал имеет трехпальцевую вилку, в цилиндрические пазы которой входят ролики. При передаче момента между несоосными валами ролики перекатываются со скольжением вдоль пазов и одновременно скользят в радиальном направлении относительно шипов. Предельный угол между осями валов до 40° Особенностью данного шарнира является то, что в отличие от шариковых шарниров передача момента от ведущих элементов на ведомые происходит не в бисекторной плоскости, а в полости, проходящей через оси шипов. Равенство частот вращения ведущего и ведомого валов обеспечивается при любом взаиморасположении их осей.

www.autoezda.com

Карданная передача назначение и устройство важнейшего механизма трансмиссии

Изучая устройство автомобилей, мы с вами, друзья, постоянно сталкиваемся с оригинальными и интересными инженерными решениями, которые порой бывают до гениальности простыми, а порой настолько сложны, что разобраться с ними не специалисту почти нереально. В этой статье мы попытаемся познакомиться с механизмом, исполняющим крайне важную функцию – передачу вращения от коробки передач к оси с ведущими колёсами. Именуется это устройство — карданная передача назначение и устройство которой нам и предстоит выяснить.

Кардан: зачем он нужен?

Итак, какие проблемы могут возникнуть, если мы захотели передать крутящий момент от двигателя к колёсам? На первый взгляд задача довольно простая, но давайте взглянем на неё внимательнее. Дело в том, что в отличие от двигателя и КПП колёса вместе с подвеской имеют определённый ход, а это значит, что просто жёстко связать эти узлы невозможно. Инженеры решили эту проблему при помощи карданной передачи.

Она позволяет передать вращение от агрегата к агрегату, которые расположены под разными углами, а также уравновешивать все их взаимные колебания без ущерба для передаваемой мощности. В этом и заключается назначение карданной передачи.

Ключевым элементом механизма выступает так называемый карданный шарнир, он то и есть тем самым хитроумным инженерным решением, позволяющим нам с Вами наслаждаться поездками на автомобилях.

Нужно сказать, что карданы используются в различных узлах машины. В основном, конечно же, встретить их можно в трансмиссии, но кроме этого данный тип передачи актуален для системы рулевого управления.

Шарнир: главный секрет кардана

Вполне очевидно, что карданная передача назначение и устройство которой мы сегодня рассматриваем, является крайне важным узлом.

Поэтому не будем терять время на лишние разговоры и перейдём к сути вопроса. Карданная передача автомобиля, в какой бы модели она не находилась, имеет ряд стандартных элементов, а именно:

  • шарниры;
  • валы ведущие, ведомые и промежуточные;
  • опоры;
  • соединительные элементы и муфты.

Различия этих механизмов, как правило, определяются типом карданного шарнира. Существуют такие варианты исполнения:

  • с шарниром неравных угловых скоростей;
  • с шарниром равных угловых скоростей;
  • с полукарданным упругим шарниром.

Когда автомобилисты говорят слово «кардан», то они обычно имеют в виду именно первый вариант. Механизм с шарниром неравных угловых скоростей встречается чаще всего у машин с задним или полным приводом.

Работа карданной передачи этого типа имеет одну особенность, которая является и его недостатком. Дело в том, что из-за специфики конструкции шарнира невозможно плавно передавать крутящий момент, а получается это сделать только циклически – за один оборот ведомый вал дважды запаздывает и дважды опережает ведущий.

Компенсируется такой нюанс введением ещё одного такого же шарнира. Устройство карданной передачи этого типа простое, как и всё гениальное – соединяются валы двумя вилками, расположенными под углом 90 градусов и скреплёнными крестовиной.

Более совершенными являются варианты с шарнирами равных угловых скоростей, которые, кстати, обычно именуют ШРУС – наверняка, вы слышали такое название.

Карданная передача назначение и устройство которой мы рассматриваем в этом случае, имеет свои нюансы. Хотя её конструкция более сложная, это с лихвой компенсируется рядом преимуществ. Так, к примеру, валы данного типа карданов всегда вращаются равномерно, причём они могут находиться под углом до 35 градусов. К недостаткам механизма можно, пожалуй, отнести достаточно сложную схему узла.

Сам ШРУС должен быть всегда герметичным, так как внутри находится смазка специального состава. Разгерметизация приводит к вытеканию этой смазки, и в таком случае шарнир быстро портится и ломается. Тем не менее, механизмы с шарнирами равных угловых скоростей при должном уходе и контроле более долговечны, чем их собратья. Встретить ШРУС можно на переднеприводных и полноприводных автомобилях.

Устройство и работа карданной передачи с полукарданным упругим шарниром также имеет свои особенности, которые, к слову, не дают возможности использовать её в конструкциях современных автомобилей.

Передача вращения между двумя валами в этом случае происходит за счёт деформации упругого элемента, например, муфты специальной конструкции. Считается, что подобный вариант крайне ненадёжен, поэтому его и не применяют сейчас в автопроме.

Ну что ж, друзья, карданная передача назначение и устройство, а также разновидности которой мы раскрыли в этой статье, оказалась довольно простым механизмом, приносящим массу пользы.

В следующей публикации мы поговорим о не менее полезной штуке. Какой именно? Подписывайтесь на рассылку и обязательно узнаете!

auto-ru.ru

Шарнир равных угловых скоростей (ШРУС)

Еще одно название – граната. Пошло от формы шарнира — очень он похож на гранату.

Поскольку передние колеса, кроме передачи момента должны еще поворачиваться под разными углами и в разные стороны был придуман особый шарнир – шрус. Он был создан как заменитель неэффективной ненадежной карданной передаче. Шрус должен обеспечить равномерную передачу усилия вне зависимости от того, под каким углом находятся соединяемые валы.

Первый вариант таких шарниров был запатентован в 1923 году Карлом Вайссом: концы соединяемых валов представляли собой своеобразные вилки, между внутренними поверхностями которых находились шарики, передающие крутящий момент. Впоследствии патент на шарниры Вайсса купила американская фирма Bendix и стала выпускать их под маркой Bendix-Weiss. Такие шарниры и по сей день можно встретить, например, на 469-х «уазиках» и легендарной «шишиге» ГАЗ-66. Однако самую успешную конструкцию через три года после изобретения Вайсса предложил Альфред Рцеппа — это был, по сути, привычный нам шестишариковый ШРУС, способный работать при углах до 40 градусов, компактный и долговечный. Впервые шариковые шарниры Рцеппы появились на серийных автомобилях в 1959 году — сначала на знаменитом Austin/Morris Mini (шарниры для него поставляла фирма Hardy Spicer Limited), а вскоре и на немецком DKW Junior F11 (Lohr & Bromkamp GmbH).{loadposition user20}

Шариковый шарнир равных угловых скоростей наиболее распространенный вариант – шрус Рцеппа

Этот шрус состоит из двух кулаков: внутреннего, связанного с ведущим валом, и наружного, связанного с ведомым валом. В обоих кулаках имеется по шесть тороидных канавок, расположенных в плоскостях, проходящих через оси валов. В канавках находятся шарики, положение которых задается сепаратором, взаимодействующим с валами через делительный рычажок. Один конец рычажка поджимается пружиной к гнезду внутреннего кулака, другой скользит в цилиндрическом отверстии ведомого вала. При изменении относительного положения валов рычажок наклоняется и поворачивает сепаратор, который в свою очередь, изменяя положение шариков, обеспечивает их расположение в бисекторной плоскости. В данном шарнире крутящий момент передается через все шесть шариков. Предельный угол между осями валов 35—38°.

Принцип действия шарикового шруса есть на картинке в начале статьи.
Вид шарнира:

Так выглядит граната

Кулачково-дисковый ШРУС — шарнир Тракта.
Кулачково-дисковый шарнир равных угловых скоростей (шарнир Тракта) состоит из полуцилиндрических вилок, которые связаны с ведомым и  ведущим валами и вставленных в них цилиндрических кулаков. В пазы кулаков входит диск, передающий крутящий момент от ведущей вилки к ведомой. Максимальное значение угла между валами до 45°. Большая контактная поверхность деталей, воспринимающая усилия, и высокая несущая способность обуславливают их применение на тяжелых грузовых автомобилях.
Схема шарнира типа Тракта. такие шарниры используют в грузовиках и тяжелой технике, благодаря высокой износостойкости.

{loadposition user20}

Шрус типа Трипод
Шарнир типа «трипод» способный работать под углом до 45 градусов, был впервые применен на автомобиле Peugeot 204, а изобретен в 1963 году французом Мишелем Орэном.
Недостатки: нелинейное изменение скорости в зависимости  от угла.
Достоинства: большой угол поворота.

Ну, а после теории – к практике.

Если ШРУС изготовлен качественно и без врожденных дефектов – он прослужит долго. Фактически – срок службы этого шарнира должен равняться сроку службы самого автомобиля.

Выходу из строя гранаты может способствовать прежде всего

  —  разрыв защитного кожуха (пыльника). Грязь и песок попадая в смазку быстро выведут механизм из строя.

  —  агрессивный городской стиль вождения. Это для тех, кто любит рвать с места при полностью вывернутом руле. Шрус рассчитан на большие нагрузки при нормальном расположении колес. А если руль повернут – шарики находятся в крайних положениях и частое дергание с места при повернутом руле может постепенно вывести гранату из строя.

Признаки поломки шруса.

Щелчки при движении, хруст. Особенно при вывернутом колесе. На скорости может доходить до грохота – это не похоже на ступичный подшипник. Сколько машина пройдет – неизвестно. Шрус нужно менять целиком, он неремонтопригоден.{loadposition user20}

Оцените статью: Поделитесь с друзьями!

tuningtaza.ru

Карданная передача. Назначение и принцип действия

Карданная передача служит для передачи вращающего момента между агрегатами, оси валов которых не лежат на одной прямой и могут изменять свое взаимное положение.

У полноприводных колесных машин карданная передача обычно соединяет ведомый вал КП с ведущим валом раздаточной коробки, а ведомые валы раздаточной коробки — с ведущими валами главных передач ведущих мостов. Агрегаты, закрепленные на раме (в частности, КП и раздаточная коробка), могут перемещаться относительно друг друга в результате деформации своих опор и самой рамы, а ведущие мосты присоединены к раме через подвеску, поэтому могут перемещаться относительно рамы и закрепленных на ней агрегатов при деформации упругих элементов подвески. При этом могут изменяться не только углы наклона карданных валов, соединяющих агрегаты, но и расстояние между агрегатами.

Рис. Схема карданной передачи:
1, 4, 6 — карданные валы; 2, 5 — карданные шарниры; 3 — компенсирующее соединение; у1, у2 — углы между валами

В общем случае карданная передача состоит из карданных шарниров 2 и 5, карданных валов 1,4 и 6 и компенсирующего соединения 3. Иногда карданный вал устанавливают на промежуточной опоре, прикрепленной к поперечине рамы ТС.

Карданные шарниры обеспечивают передачу вращающего момента между валами, оси которых пересекаются под углом. Различают карданные шарниры неравных и равных угловых скоростей. Карданные шарниры неравных угловых скоростей подразделяют на упругие и жесткие. Карданные шарниры равных угловых скоростей по конструкции бывают шариковые с делительными канавками, шариковые с делительным рычажком и кулачковые. Обычно их устанавливают в приводе ведущих управляемых колес, где угол между валами может достигать 45°, причём центр карданного шарнира должен совпадать с точкой пересечения осей вращения колеса и его поворота.

Упругие карданные шарниры передают вращающий момент между валами с пересекающимися под углом 2…3° осями в результате упругой деформации соединительных элементов.

Жесткий карданный шарнир неравных угловых скоростей передает вращающий момент от одного вала к другому вследствие подвижного соединения жестких деталей. Он состоит из двух вилок — 3 и 5, в цилиндрические отверстия которых установлены на подшипниках концы А, Б, В и Г соединительного элемента — крестовины 4. Вилки жестко соединены с валами 1 и 2. Вилка 5 может поворачиваться относительно оси БГ крестовины и в то же время вместе с крестовиной поворачиваться относительно оси АВ, благодаря чему и обеспечивается возможность передачи вращения от одного вала к другому при меняющемся угле между ними.

Рис. Схема жесткого карданного шарнира неравных угловых скоростей

Если вал 7 повернется вокруг своей оси на угол а, то вал 2 за это же время повернется на угол В. Соотношение между углами поворота валов 7 и 2 определяется выражением tga= tgВ*cosy, где у — угол, под которым расположены оси валов. Из этого выражения следует, что угол В то меньше угла а, то равен ему. Равенство этих углов наступает через каждые 90° поворота вала 7. Таким образом, при равномерном вращении вала 1 угловая скорость вала 2 неравномерна и изменяется по синусоидальному закону. Неравномерность вращения вала 2 будет тем значительнее, чем больше угол у между осями валов. Если неравномерность вращения вала 2 будет передаваться на валы агрегатов, в трансмиссии возникнут дополнительные пульсирующие нагрузки, возрастающие при увеличении угла у. Чтобы неравномерность вращения вала 2 не передавалась на валы агрегатов, в карданной передаче применяют два карданных шарнира. Их устанавливают так, чтобы углы у1 и у2 были равны; вилки карданных шарниров, закрепленные на неравномерно вращающемся валу 4, должны быть расположены в одной плоскости. Равномерность вращения ведомого вала может быть достигнута также применением карданного шарнира равных угловых скоростей.

Принцип действия карданного шарнира равных угловых скоростей поясняет схема, приведенная на рисунке. С ведущим валом 7 соединен рычаг 2, а с ведомым валом 4 — рычаг 3. Рычаги 2 и 3 при вращении валов постоянно контактируют в точке А, линейная скорость которой одинакова для обоих рычагов, т. е. v = = w1B = w2a= wа. Равенство угловых скоростей w2 и w2 возможно, если а = b. Это условие выполнимо, если угол 0 равен углу W и точка А контакта рычагов лежит на биссектрисе угла между валами 7 и 4. При вращении валов точка А должна находиться в биссекторной плоскости. Конструктивно это условие можно обеспечить различными способами. Наиболее широкое распространение получили карданные шарниры равных угловых скоростей шарикового типа. Применяются также другие типы шарниров равных угловых скоростей.

Рис. Схема карданного шарнира равных угловых скоростей

ustroistvo-avtomobilya.ru
