Причины неисправности катализатора автомобиля
Время прочтения Время на прочтение: 5 мин. 10 сек.
Сложность материала Для любителей — 3 из 5
17.09.2020
С середины ХХ века мировая общественность постоянно ужесточает меры борьбы с выбросами в атмосферу, характерными при работе двигателей внутреннего сгорания. Из-за этого все современные транспортные средства (кроме электротехнических) оснащаются каталитическими нейтрализаторами. Автовладельцы называют их также катализаторами, катколлекторами, конвертерами и т. д. Устройства устанавливаются в выхлопную систему автомобиля и крепятся на выходное отверстие «штанов» (приемной трубы), соединенной с блоком цилиндров.
Чем выше требования по токсичности к данной транспортной единице (Евро-3,4,5), тем ближе размещают катализатор к двигателю. Это связано с принципом работы устройства – эффективное течение каталитических реакций возможно лишь при высоких температурах (обычно 300-800 0С).
Устройство, функциональность и принцип работы очистителей выхлопа
Выхлопные газы автомобиля с остатками не догоревшего топлива содержат различные токсичные вещества. Каталитические преобразователи не позволяет им попасть в атмосферу, так как способствуют дожиганию и окислению этих составляющих. Фактически в них используются компоненты, ускоряющие или вызывающие определенные реакции, но не расходуемые при этом. Их нельзя классифицировать ни как реагенты, ни как продукты течения наблюдаемых процессов, они лишь помогают сжечь и нейтрализовать газы в выхлопной смеси до экологически допустимых показателей.
Катализаторы принято устанавливать на выходе двигателей внутреннего сгорания, использующих в качестве топлива бензин, солярку или газ, хотя для последнего варианта есть свои оговорки.
· окислов азота NOx, вызывающих смог и кислотные дожди;
· угарного газа CO, затрудняющего дыхание;
· углеводородов CH, являющихся сильными канцерогенами.
Это отражается на конструкции устройств. Трехкомпонентные каталитические нейтрализаторы независимо от используемых материалов создаются по единому принципу. В тугоплавком металлическом корпусе размещается пористая ячеистая подложка из сот либо бусин. Ее исходным материалом бывает металл или керамика. На их поверхность наносится палладиевое (реже платиновое или золотое), родиевое и иридиевое напыление, имеющее высокую химическую активность. Для автомобилей на дизельном топливе в катализаторы на выходе могут еще встраиваться сажевые фильтры (или они устанавливаются, как отдельные элементы выхлопной системы).
При попадании выхлопных газов в ячеистые блоки катализатора, и при их дальнейшем движении, там выполняется поэтапное преобразование вредных веществ в безопасные.
Благодаря золоту, платине или палладию происходит окисление несгоревших углеводородов до водяного пара, а угарного газа до углекислого. Потом, от взаимодействия с родием восстанавливаются азотные оксиды, и становятся обычным безвредным азотом. На выходе из устройства состав газов контролируется датчиком-анализатором, управляющим через бортовой компьютер интенсивностью их подачи из камеры сгорания.
Типовые проблемы, их причины и вероятность устранения
Средний срок службы каталитического преобразователя составляет 120-150 тыс. км. пробега, но при строгом соблюдении правил эксплуатации устройство может свободно проработать и 200 тыс. км. Более долговечны модели с металлической решеткой, так как керамика боится механических воздействий и ударов, но степень очистки у них хуже. Существует несколько причин для преждевременного выхода катализаторов из строя:
• Некачественное топливо. Чем ниже его октановое число, тем дольше горит смесь на выпуске и выше температура выхлопа.
• Проблемы с зажиганием. Не сгоревшая в одном из цилиндров топливная смесь будет догорать в катколлекторе.
• Возникновение механических повреждений решетки. К ним приводят как внешние воздействия, так и вибрация тракта выхлопа при нарушении крепежей.
• Термические удары. Металл и керамика трескаются при неожиданных взаимодействиях разогретого устройства с водой или снегом (резкий заезд в лужу или сугроб).
• Присадки и незамерзающие добавки в топливе, а также посторонние жидкости в выхлопной системе и камере сгорания. Часто они меняют температуру и длительность горения смеси.
• Ускоренный прогрев в холодных условиях. Он связан с конструктивными особенностями управляющей системы некоторых иномарок.

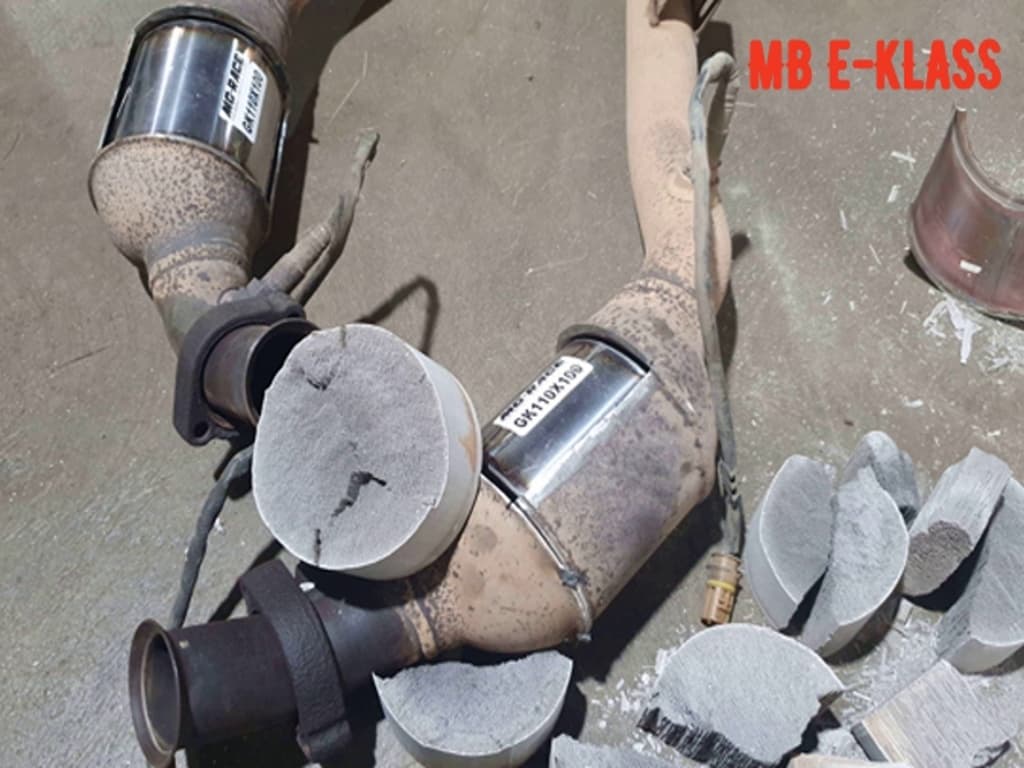

Также остается актуальным и обычный заводской брак. В итоге соты катализатора могут забиться сажей, оплавиться или посыпаться. В первом случае поможет обычный прожиг (выполняют многие СТО), в остальных устройство придется менять. Точно классифицировать проблему можно диагностикой, но существуют и определенные признаки.
Загорается индикатор ошибки двигателя, падает его мощность, появляются рывки и троение, становятся нехарактерными показания датчика и лямбда-зонда, появляется шум в системе при наборе оборотов.
Преимущества обращения в компанию «Ремонт-лидер»
Оригинальный каталитический нейтрализатор – одна из наиболее дорогих частей в автомобиле. Поэтому менять его после истечения гарантийного срока достаточно накладно. Нередко автовладельцы устанавливают вместо него пламегаситель с обманкой кислородного датчика и перепрошивают ЭБУ. Но это приводит к снятию авто с гарантии, резкому увеличению СО (вплоть до непрохождения техосмотра) и снижению ресурса мотора. На станциях московского сервиса Ремонт-лидер вам предложат с максимальными скидками несколько вариантов решения возникшей проблемы:
• Установку оригинальной универсальной детали, подходящей для любого автомобиля. Ее вам подберут из доступных по стоимости, но качественных аналогов проверенных фирм-производителей.
• Замену блока с сотами.
• Удаление из корпуса детали ячеистой начинки или ее замена пламегасящим устройством. Специалисты сервиса оказывают и такую услугу, хоть она крайне не рекомендована.
Устройство катализатора — как он работает?
Выхлопная система в автомобиле предназначается для того, чтобы выпускать все отработанные газы из транспортного средства наружу. В своей конструктивной составной имеет выпускной коллектор, каталитический конвертер и глушитель.
- 1. Назначение и общее описание выхлопной системы.
- 2. Конструкция катализатора.
- 3. Принцип работы катализатора.
Если вникнуть глубоко в суть и принцип работы выхлопной системы, то можно разобраться для себя, что данное устройство является достаточно простым, а необходимыми знаниями сможет оперировать даже новичок в автомобильном деле. Важнейшим аспектом рассмотрения выхлопной системы – это определение смысла и сущности данного устройство.
Если двигатель внутреннего сгорания выбранного транспортного средства дизельный, то следует учитывать один непоколебимый аспект работы всей системы: все части газов, которые уже являются отработанными, начинают активизировать крыльчатку турбокомпрессора, вследствие чего становится возможным их вывод уже в саму трубу. В том случае, если рассматриваемый автомобиль имеет бензиновый двигатель внутреннего сгорания, то вследствие за прохождением коллектора все газы будут перемещаться непосредственно в трубу приема. Далее они будут попросту следовать по предварительно установленной схеме строения на все выходные позиции.
1.
Назначение и общее описание выхлопной системы.Одним из основных элементов выхлопной системы автомобиля является коллектор. Именно посредством этого узла и происходит вывод всех отработанных газов непосредственно из камеры сгорания. Все отходы, которые выходят, будут поступать в особые трубки, которые являются лишь посредниками и промежуточными звеньями во всей процедуре вывода отработанных газов наружу.
Важно заметить, что именно устройство коллектора в большинстве случаев подвергается тюнингу разными специалистами. Делается это для того, чтобы максимально обеспечивать подачу топлива в цилиндры, вследствие чего в разы увеличиться мощность двигателя внутреннего сгорания.
Вслед за устройством коллектора следует каталитический нейтрализатор. Данное устройство предназначается для того, чтобы обеспечивать наименьший уровень токсичности отработанных газов. Если внедриться непосредственно в структурные особенности устройства катализатора в разрезе, то можно обнаружить, что состоять оно будет из внешней оболочки, выполненной из керамики, и тонких каналов, которые располагаются на ней.
Важно заметить, что из-за того, что изготовление устройства катализатора предусматривает использование очень дорогих материалов, его себестоимость также является достаточно высокой. Вслед за устройством катализатора располагается устройство резонатора. Основная функциональная составная данного узла будет заключаться в том, чтобы резко расширить все отработанные газы. Именно из-за этого процесса будет значительно снижаться противодавление канала выхлопа, вследствие чего будет на порядок снижаться возникающая ударная волна.
Заключительным узлом и устройством, который является квинтэссенцией конструкции выхлопной системы автомобиля, является глушитель. Именно данная часть несет ответственность за то, какой именно звук издает автомобиль при езде. В современном мире автомобильные производители используют три вида глушителя, которые имеют свои особенности и свои негативы: ограничитель, отражатель и поглотитель.
После того, как было детально рассмотрено устройство выхлопной системы транспортного средства, следует приступить к разбору схемы, которая обеспечивает успешную работу данной системы. Принцип работы выхлопной системы является достаточно простым, вследствие чего даже новичок сможет разобраться с этим устройством. Выше мы уже определили, каким именно образом все отработанные газы направляются и попадают наружу, так что повторяться в этой отросли не следует.
Но важно заметить, что если речь идет о двигателе дизельном, а не бензиновом, то все отработанные газы сначала будут активизировать крыльчатку турбокомпрессора, лишь после чего направляться прямиком в трубу.
Тем не менее, очень важной является схема выхлопной системы, так как она напрямую связана с принципом ее работы. Так, данная схема предусматривает, что за приемной трубой газы будут направляться непосредственно в катализатор, где будет происходить очистка на увеличенных температурах, около 250 градусов.
Важно заметить, что температура будет полностью контролироваться установленным лямбда-зондом.
Уже в зависимости от того, какие именно показатели будет выдавать температурный специальный датчик, непосредственно в цилиндры двигателя внутреннего сгорания будет направляться и поступать определенное количество топлива и воздуха. После этого отработка газов будет проходить процесс гашения, который проходит в резонаторе, вследствие чего будет произведен прямой вывод газов наружу посредством глушителя.
2. Конструкция катализатора.
Устройство катализатора предназначается для того, чтобы очищать все отработанные выхлопные газы. Являет собою устройство форму емкости, которая изготовлена из металла и имеет внутренний огнеупорный слой. Непосредственно во внутренней части емкости располагается тепло катализатора, которое разделяется условно на две подкатегории – металлическое и керамическое.
Устройство керамического катализатора представляет собою трехкомпонентный нейтрализатор выхлопа.
Первым элементом является проволочная сетка, выполненная из нержавеющей стали, которая будет покрывать подушку, которая выполнена из керамического материала. Зачастую это обычный силикат, который сделан из алюминия и имеет частицы слюды. Третьим элементом является теплоизоляция, которую представляет термоустойчивый корпус с двойными стенками. Устройство металлического катализатора располагает гофрированной фольгой, которая покрыта активным слоем (палладий или же платина). В целом, если разобраться, то его конструкция полностью совпадает с катализатором керамического типа.
3. Принцип работы катализатора.
Катализатор, как правило, должен устанавливаться непосредственно после приемной трубы. Довольно часто также встречаются конструкции, где катализатор прикрепляется уже к фланцу устройства выпускного коллектора. Устройство каталитического нейтрализатора имеет корпус, блок носитель и теплоизоляцию. Важно знать, что при ударе корпуса катализатора об бордюр или камень будет происходить разрушение всех керамических сот картриджа, который располагается внутри устройства.
Устройства блока носителя, который состоит из большого количества сот-ячеек, играет основную функциональную роль в устройстве катализатора. Все соты покрываются особым рабочим составом. Важно заметить, что состав начинает свою эффективную работу непосредственно после прогревания, когда температура уже будет достигать 300 градусов.
Посредством устройства катализатора будет осуществляться сдерживание окиси углерода, углеводородов, сажи и иных веществ в выхлопных газах, посредством которых происходит разрушение слизистых оболочек. Важно заметить, что соты оболочки покрываются очень тонкой пленочкой, которая выполняется из платиноиридиевого сплава.
Все несгоревшие остатки нежелательных вредных веществ будут соприкасаться с раскаленной поверхностью каталитического слоя, вследствие чего будет происходить их тотальное истребление – они будут догорать. При непосредственном процессе горения будет использоваться остаток кислорода, который содержится в отработанных газах.
Уже на выходе из катализатора будет обретен безвредный продукт из веществ, которые не несут никакой опасности жизни человека и окружающей среде.
Таким образом следует отметить, что именно катализатор является основным и центральным устройством всей выхлопной системы автомобиля, так как именно посредством данного устройства происходит тотальной искоренение всех нежелательных веществ из отработанных выхлопных газов. Принцип работы данного устройства является достаточно простым, так что каждый сможет ознакомиться, а вследствие и разобраться с ним.
Если автомобилист сталкивается с определенными трудностями, или же чувствует фактами, что выхлопная система пришла в негодность или неисправность, то следует незамедлительно обратиться в ближайший профессиональный сервисный центр, так как неисправность данного узла может послужить тотальному краху всей автомобильной системной цепи, ремонт которой обойдется автолюбителю в очень круглую сумму.
