Стеклоочистители: устройство и принцип работы

Грязное лобовое стекло авто значительно ухудшает видимость на дороге, что негативно сказывается на качестве и безопасности вождения. Потому эксперты Моторпейдж напоминают о необходимости поддерживать лобовое в чистом состоянии.

Специально для этой цели в машинах установлены стеклоочистительные системы. На некоторых авто они присутствуют не только на лобовом, но и на заднем стекле.

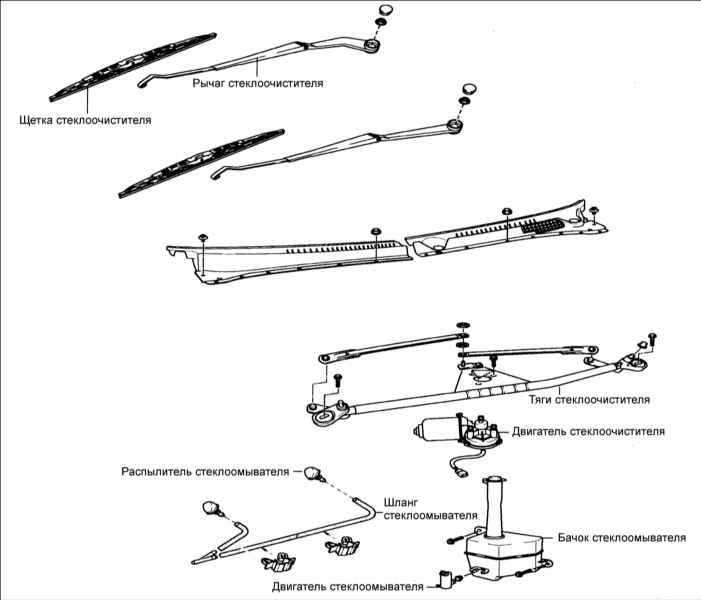

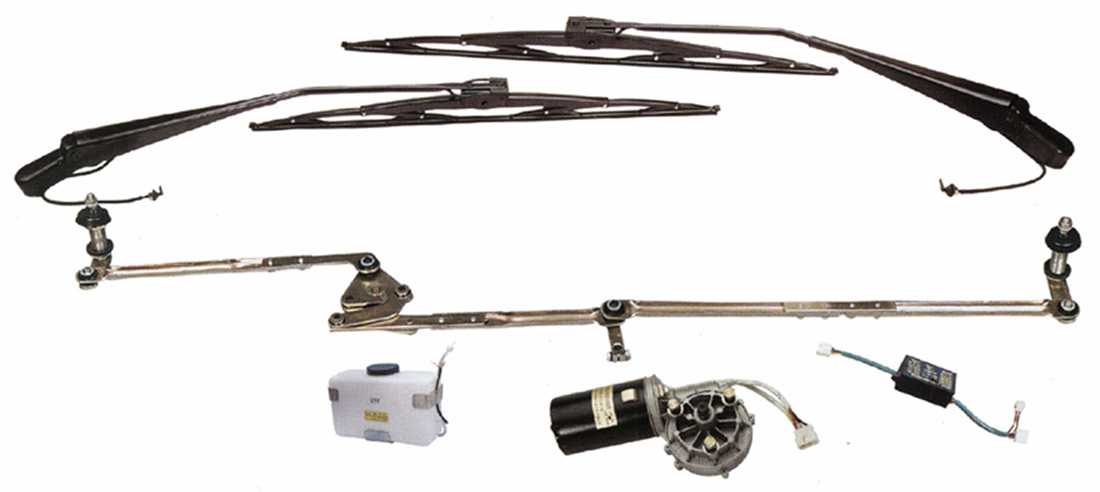

Устройство стеклоочистителя

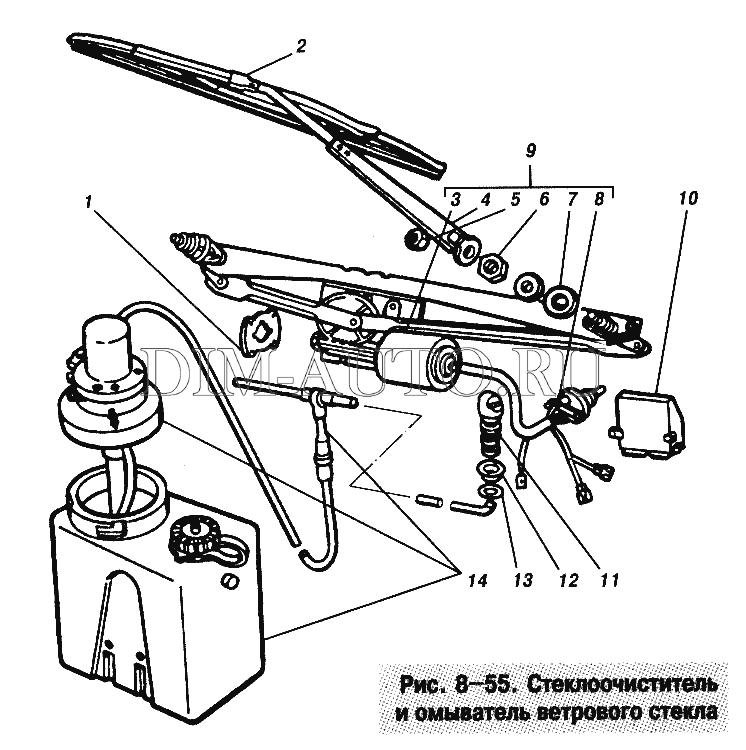

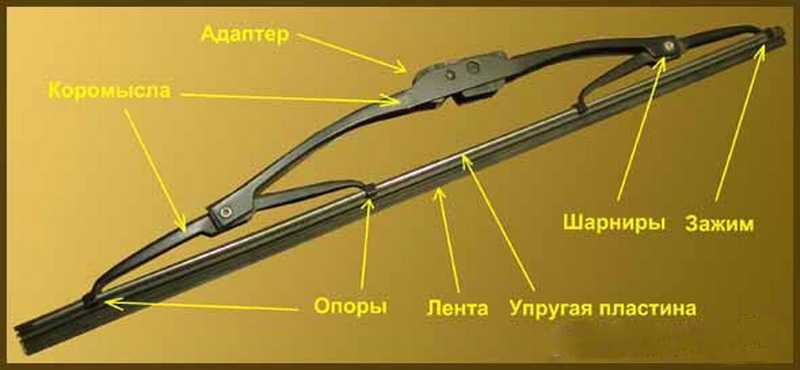

  • Дворники — продолговатые элементы, которые перемещаются по стеклу. В состоянии покоя находятся внизу лобового стекла. Оба дворника соединены тягой, благодаря чему они движутся синхронно. Основную функцию очистки выполняют щетки с резиновым, либо силиконовым лезвием или лентой, расположенные на дворниках с помощью специального поводка (щеткодержателя). Они являются расходным элементом, так как со временем лента изнашивается и качество очистительной процедуры ухудшается. Если это происходит, то расходник (щетку или ленту) необходимо заменить.

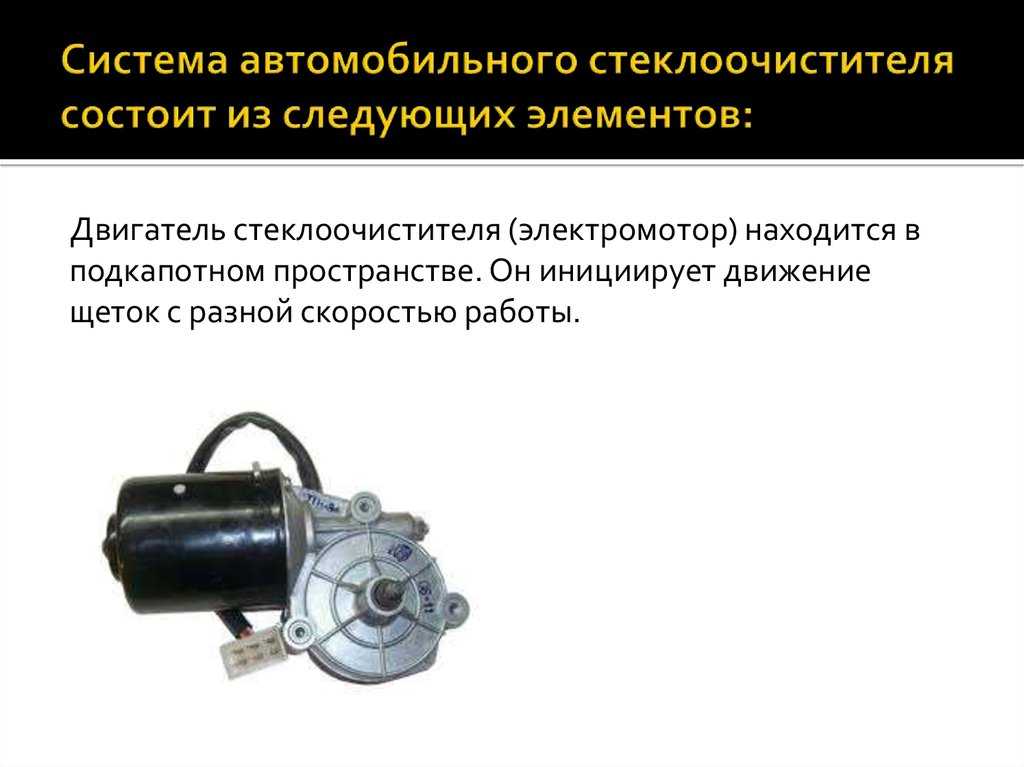

  • Привод стеклоочистителя с редуктором Обеспечивает движение дворников. Бывает разных видов: механический, пневматический и др. В современных легковых авто устанавливаются приводы электрического типа. Если этот агрегат выходит из строя, то при включении стеклоочистителя дворники не двигаются.
  • Трапеция — элемент находится между приводом и дворниками. Состоит из тяг и рычагов, задача которых заключается в том, чтобы преобразовывать вращательное движение, создаваемое электроприводом, в возвратно-поступательное, и передать его на поводки.
  • Бачок представляет собой пластиковую тару (объем от 2,5 до 5 л), расположенную под капотом или крылом машины. В бачок заливается вода, которая в дальнейшем подается на стекло при активации соответствующей функции стеклоочистителя.
  • Форсунки расположены на капоте и соединены с бачком посредством резиновых шлангов, через них жидкость распрыскивается на стекло.
  • Моторчик омывателя — это насос в бачке, который обеспечивает подачу воды. В момент, когда автовладелец включает режим опрыскивания, устройство создает давление в системе, которое выдавливает жидкость через форсунки на стекло.
  • Переключатель расположен под рулевым колесом для управления стеклоочистительной системой. Используя его, водитель настраивает движение дворников (одинарный взмах, либо с заданным интервалом или постоянное движение на низкой/высокой скорости), а также активирует подачу жидкости, если необходимо.
  • Блок управления — устройство устанавливается не во всех авто, его основная функция заключается в автоматическом запуске и выключении стеклоочистителя. Определять, когда нужно активизировать систему очистки, помогает датчик дождя, который анализирует текущие погодные условия и чистоту стекла.
  • Прерыватель — прибор позволяет настроить интервал между взмахами стеклоочистителя при выборе прерывистого режима работы. Данная функция полезна в слабый дождь, чтобы дворники не терли сухое стекло.

Принцип работы

Стеклоочиститель запускается с помощью подрулевого переключателя. После его использования команда передается на электродвигатель. Тот начинает работать в темпе, необходимом для обеспечения скорости движения дворников, выбранной автовладельцем. Крутящий момент, создаваемый электроприводом, передается на редуктор (зачастую червячный), благодаря которому усиливается.

Далее вращательное движение поступает на трапецию, преобразующей его в возвратно-поступательное. С помощью тяг усилие направляется к дворникам, и те начинают работать согласно заданным настройкам.

За подачу омывающей жидкости также отвечает переключатель. Для этого его необходимо установить в нужное положение, либо в некоторых машинах предусмотрена отдельная кнопка для распрыскивания воды. Команда запускает моторчики омывателя, подающие жидкость из бачка по шлангам к форсункам, через которые происходит орошение стекла.

Виды щеток

Классификации по типу конструкции:

  • Каркасные. Наиболее распространенная и доступная по цене разновидность. Такие щетки хорошо прижимаются к стеклу, однако не подходят для эксплуатации при низких температурах. К тому же со временем из-за особенностей строения появляется люфт, ухудшающий качество очистки.
  • Бескаркасные. Характеризуются отличной аэродинамикой: при движении транспортного средства на высокой скорости щетки остаются на своих местах. Можно использовать в зимний период. Плюсом также является, что при износе ленты можно заменить только ее, а не всю щетку целиком.
    Примечание. Бескаркасный вид щеток обойдется дороже каркасных. Эксперты Моторпейдж рекомендуют тщательно подбирать щетки такого типа под форму лобового. Иначе в районе центра своей конструкции они могут недостаточно плотно прилегать к стеклу.
  • Гибридные. Сочетают в себе достоинства двух предыдущих видов и дополняют их наличием кожуха на подвижных соединениях, защищающего от попадания грязи. Из представленных видов щеток именно гибридный — самый дорогой.


Способы крепления щеток

Единственным типом крепления до 2000 года был так называемый «крючок», позволяющий защелкнуть щетку. Потому многие автовладельцы и по сей день часто имеют дело как раз с этим приемом.

В последние десятилетия автопроизводители стали использовать индивидуальные разработки. Например, у Audi — это система Pin Lock, фиксирующая щетки с помощью встроенного замка. А у BMW или Volvo щетки крепятся боковым штырем.

Стоит заметить, что перечисленные виды крепежа — лишь немногие из всего разнообразия на современном авторынке. Однако «крючки» остаются наиболее популярным способом относительно остальных.
