Ищем утечку тока в автомобиле — журнал За рулем

Опять сел аккумулятор? А нет ли у вас утечки тока? Попробуем найти «виновника» собственными усилиями.

Материалы по теме

Если аккумулятор, который заряжали «буквально вчера», после ночной стоянки опять забастовал, отказавшись бодро крутить стартер, то, скорее всего, электричество из вашей машины постоянно уходит «налево». Никакие новые батареи в этом случае не помогут: они точно так же разрядятся. Значит придется искать лазейки, в которые убегают кулоны электричества. Этим и займемся.

Не выключили!

Простейшие причины утечек тока могут быть вызваны рассеянностью владельца машины. Грубо говоря, он не выключил на ночь внешние световые приборы, а машина, в свою очередь, ничего ему не подсказала.

Бывают и машины с дурной заводской задумкой — вспомнить хотя бы обогрев заднего стекла, цепь питания которого идет мимо замка зажигания.

А еще — дети! Особенно мальчики. Даже в нашем коллективе уже несколько сотрудников по первому зову жены не смогли покинуть дачу, после того как пацаны посидели на водительском месте и покрутили разные ручки, оставив включенными потребители.

Материалы по теме

Не так подключили

В эпоху повального увлечения автомузыкой многие магнитолы легко высасывали заряд батареи, потому что установщик не удосужился правильно их подключить. А ведь достаточно было пустить один провод питания через замок зажигания.

Второй нештатный похититель электричества — установленная противоугонка. Если до ее установки все было нормально, а затем начались проблемы, то размышлять нечего — пусть уважаемый установщик докажет, что он не верблюд. Справедливости ради отметим, что некоторые охранные системы действительно потребляют под сотню миллиампер, но даже при таком токе за ночь стоянки с батареей ничего не случится.

Наконец, не забывайте про гнездо прикуриватели или розетку — у кого что. Далеко не во всех машинах они обесточиваются при выключенном зажигании. Поэтому случайно забытый подключенный прибор — радар-детектор, регистратор, навигатор и т п. — может высасывать ток, не принося при этом никакой пользы.

Материалы по теме

А есть ли утечка?

Бывает и так, что никакой утечки нет, а батарея утром — никакая. Такое бывает при наличии отрицательного баланса «заряд/разряд». Если машина постоянно ползает в пробках, пробеги при этом короткие, глушить и пускать мотор приходится часто, а на улице еще к тому же и холодно, то батарея просто не успевает заряжаться до нормального состояния. А потому однажды отказывает. Кроме того, виноватой может быть всё та же автомузыка с киловаттными мощностями на выходе — такие музыкальные монстры потребляют сумасшедшие токи. Но, повторяем, к утечкам тока это не имеет отношения: это уже не утечки, а просто чрезмерное потребление.

Грязные делишки

Причиной настоящей утечки тока может быть то, чего у нас много — грязь, стало быть. Тут лидирует цепь с толстенным стартерным проводом, постоянно живущим в антисанитарных условиях — соль, вода и т.п. Практически те же проблемы могут быть и с проводкой генератора. И не только с проводкой — сам генератор напоминает дуршлаг, сквозь который постоянно фильтруется песко-соляная смесь, которой посыпают дороги. Поверхность батареи также редко бывает чистой: кулоны любят убегать по таким электропроводным участкам в «никуда». Заметим, что изношенная проводка с дрянной изоляцией способна порождать не только утечку, но и возгорание. Однако не будем о страшилках.

Как обнаружить неисправность?

Мультиметр

На исправном автомобиле ток, потребляемый бортовой сетью, не превышает 70 мА. Обратите внимание, что этой величины он достигает не сразу.

Машина чистая, сигналка и музыка в порядке, а батарея все-таки разряжается каждую ночь? Значит, пора хватать амперметр. Амперметр в чистом виде — это сегодня уже редкость, но переключить мультиметр в режим измерения тока несложно.

Мультиметр

В первый момент после того, как цепь, включающая амперметр и всю остальную бортовую сеть, собрана воедино, ток становится больше, составляя примерно 120–130 мА.

Если же мультиметр показывает нечто большее, дело плохо. Придется лезть в блок предохранителей и поочередно давать команду «Выйти из строя!», вынимая их по очереди.

В первый момент после того, как цепь, включающая амперметр и всю остальную бортовую сеть, собрана воедино, ток становится больше, составляя примерно 120–130 мА. Если же мультиметр показывает нечто большее, дело плохо. Придется лезть в блок предохранителей и поочередно давать команду «Выйти из строя!», вынимая их по очереди.

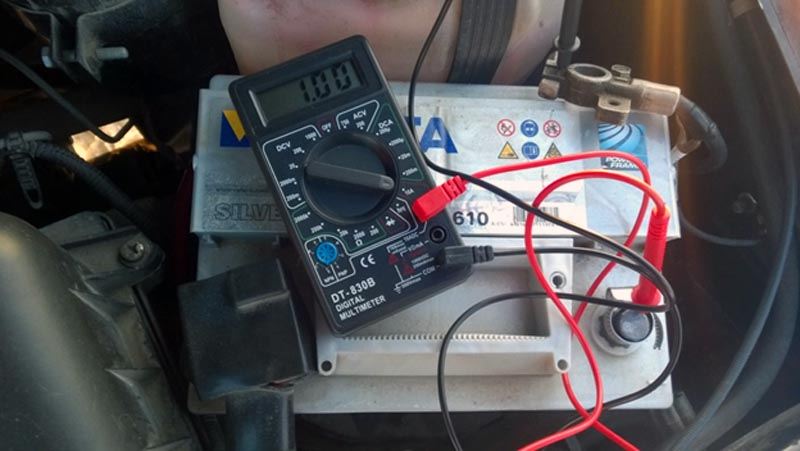

Отсоединяем провод от минусовой клеммы батареи и подключаем мультиметр в образовавшийся разрыв. Двигатель, естественно, должен быть выключен. Прибор при этом тут же оживет и покажет величину тока, потребляемого машиной на стоянке.

Мультиметр

Вынув предохранитель, с помощью контрольной лампы определяем, подводится ли к нему напряжение при выключенном зажигании.

Если машина, как говорится, «голая» — без сигналок, «музыки» и др., то ток потребления не должен превышать 70–80 мА.

Мультиметр

Ту же процедуру можно выполнить мультиметром.

Как только мультиметр отреагирует резким снижением показаний тока, виновник найден. Остальное — дело техники. Само собой, каждый предохранитель после проверки цепи следует тут же возвращать на место. Номиналы у них разные, а потому простая замена одного на другой недопустима.

А если не получается?

Если предохранители кончились, а мультиметр ничего не отловил, то остаются только силовые цепи, не защищенные ничем. Как правило, это стартер, генератор и система зажигания.

Предохранители

Очень удобно подсоединены цепи (даже силовые) на автомобиле Фольксваген Поло Седан. Отсоединяя их по очереди от аккумулятора, можно сразу определить замыкающий агрегат. В других автомобилях приходится отсоединять провода на стартере и генераторе.

Особняком стоят сигналка и «музыка». Нужно ли «копаться» дальше — решайте сами. Если устранить утечку тока своими силами не позволяет квалификация и опыт, лучше отправиться на сервис. Теперь даже нечистый на руку сервисмен не сможет вас одурачить, ведь причина утечки вам уже известна.

Расчет допустимой утечки тока в автомобиле

Превышенная норма тока утечки в автомобиле будет способствовать разряду аккумулятор во время стоянки. С причинами и проверкой утечки стоит разбираться отдельно. На начальном этапе главное понять, какая допустимая утечка и сколько миллиампер являются нормой для конкретного авто, поскольку потери будут зависеть от количества и наименования источников потребления энергии. Онлайн калькулятор, используя формулу — Емкость АКБ (А) * число k, поможет быстро подсчитать допустимый ток утечки.

Утечку тока стоит проверять как можно чаще, особенно в сырую погоду!

Какой ток утечки — норма

Допустимая утечка тока аккумулятора

В любом автомобиле присутствует минимальный ток утечки порядка 50-80 мА. Этот показатель зависит от многих факторов. В частности: состояния проводки, возраста аккумулятора и чистоты его клемм, а также температуры воздуха. Саморазряд АКБ в разомкнутой цепи допускается не более 1% в сутки, но учитывая, что он постоянно подключен к бортовой сети, то этот показатель может достигать до 4 процентов. Таким образом, допустимая утечка будет равна емкости умноженной на коэффициент 0,4.

Поскольку, кроме допустимой утечки тока аккумулятора на автомобиле, даже в состоянии покоя могут потреблять ток такие потребители как: сигнализация и иммобилайзер (20-25 мА), аудиосистема (3 мА), блок центрального замка и контролер ЭБУ (по 5 мА), то ток покоя будет значительно выше. Итого спровоцированной нормой тока утечки считается – 50-70 мА, а максимально допустимым значением – 80-90 мА.

В случае, когда утечка тока составит более чем 60-80 мА, – аккумулятор будет быстро садится.

Повышенный ток может возникать из-за: гнилой старой проводки (в большинстве случаев), замыкания в цепи через окислы, поврежденной изоляции проводов и неправильно подключённой сигнализации или магнитолы. Хотя небольшое потребление тока сигнализацией допустимо, поскольку это активное устройство и требует питание на радио-модуль, датчики объема/удара и светодиод.

Утечки тока покоя могут стать причиной пожара, так как им свойственно превращаться в короткое замыкание при благоприятных условиях.

Произвести расчет тока утечки в зависимости от саморазряда аккумулятора (для нового норма потери 0,5–1,0 % а для подержанного АКБ 1–1,7 %) и количества потребителей, которые даже в дежурном режиме потребляют энергию, поможет наш online-калькулятор нормальной (естественной) утечки тока покоя аккумулятора автомобиля.

Как пользоваться калькулятором подсчета тока утечки

Для того, чтобы подсчитать какой должна быть допустимая утечка, необходимо:

Отметить галочками, какие у вас имеются стандартные потребители. Заметьте, что тюнинг мультимедийной и аудио систем, так же как и систем автономного управления двигателя не учитывается, поскольку не существует единого значения потребления тока.
Указать емкость установленной батареи.
Выбрать относительный возраст АКБ (от него будет зависеть саморазряд, поскольку кроме спровоцированного и эксплуатационного разряда существует еще электролитный и естественный).
По нажатию кнопки «Рассчитать» – в поле «Допустимый ток утечки» вы получите результат допускаемого тока покоя.

После выключения зажигания потребление тока должно либо прекратиться совсем, либо быть минимальным, и его значение можно вообще не брать во внимание. Современные автомобили бизнес-класса легко могут простоять с осени до весны, и запустится с пол оборота. Чего не скажешь о других бюджетных иномарках. Они наоборот — страдают от излишнего тока покоя. Он способен разрядить аккумулятор не то что за месяц, а буквально за неделю (иногда даже за сутки).

Допустимый ток утечки

После того как вы подсчитали потребление в состоянии покоя, по таблице можно определить допустимые значения тока утечки исходя из таблицы. Где отмечено, при каком уровне потерь вы сможете завести автомобиль.

Ток утечки на потребители (мА)	Через сколько не заведется авто
≤20-30	Машина сможет простоять на парковке пару недель без движения и после этого без проблем завестись.
50-80	Многовато, если стоит штатная сигнализация, но терпимо когда есть развитая нештатная аудиосистема. Машину со старым аккумулятором буквально через 3-4 дня уже можно не завести.
≥100>	Признак неисправности электрооборудования или установки некачественных гаджетов. В зимнее время, достаточно будет 1-2 дня не заводить автомобиль, и уже потребуется прикуривание.

Зная ток утечки в автомобиле, можно посчитать на сколько хватит аккумулятора (время разряда) при условии долгой стоянки машины в состоянии покоя.

Часто задаваемые вопросы

Какой нормальный ток утечки в автомобиле?
Утечка тока есть практически в каждом автомобиле, а норма будет зависеть от количества дополнительно установленной электроники, которая может потреблять энергию даже в режиме ожидания, а также особенности питания бортсети. Поэтому 0.05 Ампер – это норма для современного автомобиля. А в некоторых случаях даже 70 мА тоже допустимо.
Какой ток утечки через сигнализацию?
В рабочем режиме охранное устройство потребляет до 200 мА тока зависимо от ее сложности, количества датчиков и способа подключения. Ток утечки через сигнализацию – 20-30 мА это нормально, главное, чтобы к такому показателю потребление уменьшалось спустя 5-10 минут после ее включения. Проблемными ее местами считают концевики дверей капота и багажника, а также модуль связи (появляются окислы на плате).
Какой ток утечки через магнитолу?
На автомобиле с правильно подключённой 1 din магнитолой утечка не превышает 0.01A или 0.02А если стоит 2 din. Основная проблема заключается в подключении провода питания (красного) и провода отвечающего за сохранения настроек (желтого в одну скрутку) и прямо на АКБ. Постоянное питание должен получать лишь жёлтый провод «памяти». Также ток утечки через магнитолу, как и в случае с сигнализацией, при полном выключении зажигания, должен снижаться после 10 минут покоя.
org/Question»>
Как измерить ток утечки?
Измерить ток утечки можно мультиметром либо токовыми клещами (позволяет измерять ток утечки безконтактно) поставив перед этим сигнализацию автомобиля в охрану и выждав 10-15 минут так как есть ЭБУ которые уходят в спящий режим не сразу.
Чтобы измерить ток утечки мультиметром необходимо последовательно подключится в цепь питания бортсети, перед минусовой клеммой на АКБ. Сначала нужно выставить на включенном тестере режим измерения постоянного тока 10А. Затем, скинув клемму «минус» с отрицательной клеммы на аккумуляторе, подключите один его щуп на минусовую клемму автомобиля, а вторым (красным) на минусовую клемму аккумуляторной батареи. На циферблате отобразится утечка тока.
При измерении тока утечки клещами на приборе нужно выставить измерение силы постоянного тока, а измеряемый проводник, может быть, как вся скрутка, идущая к минусовой клемме аккумуляторной батарее, так и от отдельных потребителей, помещается в кольцо клещей предварительно выключив зажигание полностью. На табло можно будет сразу увидеть потребление тока электроники авто в состоянии покоя.

как проверить, почему возникает, как избежать

Проблемы с электрической проводкой автомобиля самые сложные — об этом вам скажет любой мастер станции технического обслуживания. Главная сложность — это выявить, где конкретно в электрической цепи произошел сбой.

Одним из симптомов неисправности электрической проводки является возникновение утечки тока в автомобиле. Водитель может заметить, что аккумулятор разряжается, даже когда практически никакие электрические приборы не включены. Если быстро садится аккумулятор, первым делом следует проверить электрическую цепь автомобиля на утечку тока, и в рамках данной статьи мы рассмотрим, как это сделать.

Оглавление:
1. Почему возникает утечка тока в электросети автомобиля
2. Чем проверить утечку тока в электросети автомобиля
3. Как проверить утечку тока в электросети автомобиля
4.   Как избежать утечек тока в электросети автомобиля

Почему возникает утечка тока в электросети автомобиля

Можно выделить несколько основных причин, которые приводят к утечке тока в электросети автомобиля:

Проблемы с изоляцией проводов электрической сети автомобиля;
Электрические приборы (не являющиеся штатными) были подключены неправильно. Например, виновником может стать новая магнитола, камера, регистратор и прочие приборы;
Загрязнены разъемы цепи.

Обратите внимание: Если возникает утечка тока в электрической сети автомобиля, первым делом стоит обращать внимание на работу новых подключенных устройств в сеть автомобиля.

Чем проверить утечку тока в электросети автомобиля

Чтобы выполнить самостоятельно диагностику электрической цепи автомобиля на предмет наличия утечки тока, потребуются следующие инструменты:

Прибор для измерения — в данном случае подойдет мультиметр;

Набор отверток;
Набор ключей, чаще всего требуются ключи на 10 и 13;
Пинцет.

Обратите внимание: Диагностику электросети автомобиля лучше выполнять в паре, чтобы была возможность следить за показаниями мультиметра и одновременно отключать из сети приборы.

Как проверить утечку тока в электросети автомобиля

Перед тем как приступить к проверке электрической сети автомобиля, нужно отключить все дополнительные электроприборы, которые явно требуют большого количества энергии для работы. Например, это могут быть различные устройства для освещения — лампочки внутри салона, под капотом, в багажнике и так далее. Также лучше отключить все дополнительные аксессуары, такие как: видеорегистратор, нештатная мультимедийная система, нештатный телевизор и прочее.

Важно: В ходе проверки утечки тока может сработать центральный замок, поэтому лучше оставить окно автомобиля открытым на момент диагностики.

Начать проверку следует на выключенном двигателе. Нужно определить, как много энергии потребляют приборы в электрической сети автомобиля, когда двигатель выключен. К приборам, которые постоянно расходуют энергию аккумулятора, относятся: сигнализация, часы, электронный блок управления двигателя, штатная мультимедийная система.

Важно: Нормальными показателями потребления токов при простое двигателя автомобиля является 15-80 мА. С таким потреблением потребуется машине простоять несколько месяцев, чтобы не самый емкий аккумулятор разрядился.

Сам процесс проверки потребления приборами тока проходит следующим образом:

Выключите двигатель;
Далее необходимо снять с автомобильного аккумулятора положительную (плюсовую) клемму;
После этого контакты мультиметра, включенного в режиме амперметра, подключаются к клемме и выводу аккумулятора;

Амперметр покажет, какое потребление токов имеет место быть при выключенном двигателе.

Важно: Не соединяйте контакты мультиметра с выводами аккумулятора, иначе это приведет к выходу из строя диагностического устройства.

Если полученные значения выше допустимых, нужно переходить к поиску причины. Для этого один человек должен продолжать следить за показаниями мультиметра, а другой в этот момент по очереди должен вытаскивать предохранители. Процесс примерно следующий: вытащили предохранитель, записали (или запомнили) результат, сравнили его с исходным. Если после удаления одного из предохранителей резко снизилось потребление тока, значит данную цепь нужно предметно проверить на наличие утечек — осмотреть провода, которые в нее входят (чтобы определиться с тем, какие провода находятся в данной сети, необходимо ознакомиться с руководством автомобиля). Если же после удаления одного из предохранителей результаты утечки изменились не сильно, предохранитель нужно вернуть обратно и вытащить следующий, до обнаружения проблемы.

Обратите внимание: Если в последнее время какие-то из предохранителей перегорали, лучше начать проверку утечек именно с этих цепей.

Когда в результате проверки методом удаления предохранителей не удается определить, что именно является причиной утечки, вероятнее всего, проблема связана с приборами, которые подключаются к аккумуляторной батарее без предохранителей. К таким приборам относятся: генератор, система сигнализации, дополнительные установленные приборы (например, акустика).

Как избежать утечек тока в электросети автомобиля

Проблемы с электрической сетью автомобиля очень сложные, поэтому лучше минимизировать вероятность их возникновения. Для этого рекомендуется соблюдать несколько простых правил:

Следите за чистотой, как в самом автомобиле, так и в местах электрических соединений. Особенно важно, чтобы чистыми оставались клеммы и контакты;

Чтобы минимизировать вероятность возникновения окислов на проводах и в местах соединений, рекомендуется смазывать 1-2 раза в год пластичной смазкой фишки и соединения, также рекомендуется смазать клеммы аккумулятора;
Выполняйте установку новых приборов в электрическую сеть автомобиля только в проверенных сервисных центрах. Если работа проводится самостоятельно, уделяйте внимание электрической разводке автомобиля, которую можно найти в книге по эксплуатации машины;
Если перегорел один из предохранителей, обязательно выполните диагностику цепи, за которую он отвечал. Чаще всего причиной перегорания предохранителей является короткое замыкание в цепи;
Следите за проводами. Не допускайте, чтобы они “болтались” по салону или под капотом. Обращайте внимание на достаточную изоляцию проводов, особенно тех, которые касаются металлических элементов кузова автомобиля;

Выполняя ремонтные работы, не забывайте о проводах. Обращайте внимание, чтобы после работы они не были зажаты и не находились на греющихся элементах.

Соблюдая эти простые правила, можно избежать возникновения проблем с проводкой, поиск и решение которых может затребовать немало усилий и средств.

Загрузка…

Как найти утечку тока в бортовой электросети автомобиля? ― 130.com.ua

Утечка тока в автомобиле — достаточно распространенная неисправность, с котрой, рано или поздно, сталкиваются все водители. Это может случиться даже с новыми автомобилями. Если это произошло, очень важно своевременно выявить и устранить отток тока. Из этой статьи вы узнаете причины, которые могут привести к утечке, а так же как решить эту проблему.

Какие могут быть причины утечки электричества?

Среди оборудования, используемого в автомобиле, оказаться источником потери тока может:

Сигнализация

Охранная система должна продолжать активную работу, когда все другие устройства в машине отдыхают. Именно она очень часто становится причиной потерь тока, так как является одним из наиболее существенных потребителей.

Во многих современных сигнализациях есть приемопередатчик, что периодически связывается с управляющим брелоком, кроме того, они оснащаются системами GPS, GSM и другими полезными опциями, которіе требуют питания. Многие производители автосигнализаций стремятся минимизировать уровень потребления электричества, когда система находится в режиме охраны.

Автомагнитола

Именно это устройство чаще всего становится причиной потери тока в сети. Большинство моделей для поддержания энергозависимой части памяти (сбережение пользовательских настроек, отсчет времени и т.д.) постоянно нуждаются в подаче питания. Если окажется, что устройство неисправно, то через магнитолу будет утекать ток. Но даже исправная магнитола может давать незначительную утечку тока, примерно до 10 миллиампер.

Блок управления двигателем

На этот участок напряжение подается всегда, и даже если блок находится в исправном состоянии, то утечка все равно будет иметь место, правда совсем небольшая — до пары единиц миллиампер. Это не критичный показатель.

Генератор

На генератор напряжения поступает всегда с положительно заряженной клеммы аккумулятора. Если имеются неполадки в его работе, то разрядить батарею генератор может всего за полчаса. В исправном состоянии он также постоянно потребляет энергию, только в небольшом объеме, до нескольких микроампер.

Стартер

Если машина заглушена, то исправный стартер не должен потреблять энергию, несмотря на то, что на него постоянно, даже во время стоянки, подается напряжение. Потребление обычно начинается лишь в момент запуска двигателя.

Аккумуляторная батарея

Часто на поверхности контактных клемм АКБ образуется налет — это тоже электролиз, который приводит к разряду стартерной батареи. Это все в свою очередь приводит к утечке энергии. Но также не стоит забывать и о таком понятии, как внутренний саморазряд аккумулятора, который провоцируется нарушением целостности аккумуляторных пластин или низким качеством электролита. Для старых батарей, которые отработали уже не один год, этот показатель может превышать токи утечки транспортного средства.

Негативные последствия потери тока в бортовой сети

Из-за утечки могут происходить самые разные неприятности, в том числе:

Разряд аккумулятора — это одно из самых часто встречающихся последствий. При этом оно довольно безобидное, и быстро устраняется. Рассчитать утечку довольно легко, при показателе 0,5 А за 10 часов стоянки машины батарея потеряет порядка 5 Ач своего заряда, а за 100 часов – 50 Ач. То есть АКБ полностью разрядится всего за четверо суток стоянки. Чтобы этого избежать, рекомендуется снять клемму АКБ, чтобы отключить ее от сети, пока машина стоит без движения в гараже.
Отказ отдельных блоков — это уже более существенная проблема. При показателе тока 0,5 А сила рассеивания составит порядка 6 Вт. Если энергия теряется на каком-нибудь одном элементе, например, на участке транзистора или в микросхеме блока управления, он начнет сильно нагреваться, что приведет к его полному отказу.
Возгорание электропроводки — самое опасное и серьезное следствие. Например, утечка на уровне 1 А, может приводить к тому, что мощность рассеивания составит порядка 12 Вт. Подобная мощность сама не сможет вызвать возгорание, но изоляция в таких условиях может начать плавиться. Это провоцирует замыкание электропроводки, тут в процесс вступят токи большой величины, именно они и будут источником воспламенения. Все это приводит к так называемому “самовозгоранию” автомобиля.

Как проверить, есть ли в автомобиле утечка тока?

На самом деле, проверить, есть ли в сети машины утечка электричества, можно довольно просто при помощи специального прибора — мультиметра.

Последовательность действий в этом случае должна быть следующей:

1. Заранее найдите схему расположения автомобильных предохранителей. Как правило, все это указывает производитель в руководстве по эксплуатации транспортного средства. Иногда можно найти расшифровку расположения предохранителей на крышке блока с предохранителями, но это делают не все производители.
2. Снимите положительно заряженную клемму с АКБ. Важно, чтобы все установленные в машине потребители электричества и зажигание перед проверкой было отключено.
3. Возьмите мультиметр и активируйте режим, в котором измеряется постоянный ток, контакты устройства при этом подсоединяются к соответствующим разъемам, лучше всего на них надеть специальные крепления крокодилы, так работать будет удобнее, так как контакты будут надежно зафиксированы.
4. При подключении строго соблюдайте полярность: плюсовой (красный) контакт крепится на “+” клемме аккумулятора, а отрицательный – на снятой клемме, которая идет к оборудованию авто. Обратите внимание, что соединение надо тщательно защитить от возможного контакта с кузовом транспортного средства (достаточно временно изолировать это место ветошью). Это важно, чтобы не возникло короткое замыкание.
5. На дисплее измерительного прибора появится информация о токе утечки. Если значение ниже 0,2 А, значит, все в пределах нормы и дополнительного контроля и проверки не требуется. Если на дисплее прибора высветилось значение выше 0,5 А, это плохо, так как это критический показатель. В таком случае необходимо реализовать специальный комплекс действий по поиску и устранению утечки. Когда прибор показывает от 0,2 до 0,5 А, автовладелец может самостоятельно принимать решение о необходимости совершения каких-либо еще действий.
6. На этом этапе проводится поиск точной причины утечки тока и ее источника. Тут может потребоваться помощник, который будет последовательно вынимать предохранители и возвращать их обратно, на свои места. Второй человек при этом должен постоянно контролировать динамику показаний мультиметра.

Если после удаления предохранителя, показания прибора не меняются, значит, через него ток не утекает. Если же, например, при снятии предохранителя, что отвечает за блок управления кузовом, утечка тока резко уменьшилась, надо тщательно проверить другие предохранители из его цепи, отвечающие за дворники, свет, омыватель и прочие компоненты оборудования кузова. Таким образом перебрать надо каждый предохранитель, только так можно будет оценить, как будут меняться показатели мультиметра на разных участках электрической цепи. Это поможет найти точную причину потери тока.

7. Усложненный метод проверки, тут уже не надо привлекать помощников. Сначала плюсовая клемма батареи накидывается обратно. Предохранители также последовательно отключаются. Щупы мультиметра при этом подключаются к разъемам снятого предохранителя, это позволяет контролировать ток в пределах одной конкретной цепи. Метод, конечно, довольно трудоемкий, но он позволяет получить более точные данные.
8. После расшифровки расположения всех предохранителей во всех цепях, где имеется утечка, можно приступать к поиску конкретной причины. Тут не помешает опыт и знания работы со схемами автомобильного электрооборудования. Самыми распространенными причинами обычно являются:

замыкание электрической проводки;
поломка отдельных электронных блоков;
залипание реле.

Как только причина найдена, то утечку следует устранить. Временно проблему можно решить. Для этого просто не возвращайте предохранитель, который показал наличие потерь тока, на место. Например, если в ходе измерений стало понятно, что причина утечки — неполадки в работе автомагнитолы, то соответствующий предохранитель можно отключить на время стоянки авто.

Кроме того, уменьшить утечку можно путем обработки контактов, клемм, проводников и разъемов специальными защитными средствами. Для этого можно взять простую силиконовую смазку или спрей.

В нашем интернет-магазине 130. com.ua вы можете купить различные автомобильные аксессуары и электронное оборудование в Киеве, Харькове и Одессе по выгодной цене. Доставка осуществляется по всей Украине.

Материалы по теме

Как проверить утечку тока на автомобиле мультиметром: допистимая утечка, норма, при выключенном зажигании

Автор Master OffRoad На чтение 14 мин. Просмотров 999 Опубликовано 16.01.2021

Что такое утечка тока и почему она вредна

Утечка тока представляет собой незапланированный и не скомпенсированный разряд аккумуляторной батареи автомобиля. В зависимости от интенсивности и периода действия, она может практически не сказываться на работоспособности авто, а может привести к полному расходованию емкости аккумулятора,когда невозможно будет запустить двигатель.

При этом не все протечки нуждаются в устранении. Некоторые приборы расходуют незначительное количество тока в выключенном состоянии, что необходимо для поддержания их работоспособности. Опасны лишь высокие токи утечки, при которых разряд АКБ осуществляется за несколько дней или даже часов.

Принцип подключения потребителей тока к бортовой сети

Электроток будет течь по проводнику, только если замкнуть электроцепь. Потребление электричества должно быть штатным — клемма аккумулятора «плюс»—потребитель—клемма «минус», при этом цепь не должна разрываться. В качестве примера мы привели простейшую схему. В вашей машине потребители подсоединены к схеме, сложность которой в несколько раз выше. Поэтому непрофессиональному автоэлектрику будет трудно понять все нюансы.

Как выполнить проверку утечки тока в автомобиле? Ориентируйтесь на расположенное выше изображение. На нем вы можете увидеть, что есть единый «минус» у лампы и клеммы 85 реле, обычно он соединяется с «массой» (кузов).

При этом на положительном проводе установлен выключатель, размыкающий цепь. Когда контакты выключателя замыкаются, электричество идет через катушку реле, которая подсоединена к 85-му и 86-му контактам. За счет электромагнитного поля катушка начинает замыкать 87-й и 30-й контакты, а электроток идет через лампы.

Описанная схема стандартная для большинства транспортных средств. Однако обычно цепь размыкает дополнительный выключатель — замок зажигания, при этом плавкий предохранитель бывает врезан в положительный провод. Чтобы было удобнее, один или два монтажных блока объединяют в себе реле с предохранителями. Зная это, вы не испытаете шок, когда увидите множество жгутов проводки. А также сможете, подразделив огромное количество объединенных цепей на мини-схемы, провести проверку утечки тока в автомобиле клещами.

Часть автоприборов объединяются в общие сети. Вообразите, что это — один потребитель, но просто разросшийся в пространстве. Выявлена утечка тока в автомобиле после проверки? Причина — разные цепи подключаются друг к другу или же к «массе» машины по причине того, что изоляция проводки пришла в негодность. Также утечка может происходить из-за «мостов» электротока, которые появляются из-за грязи.

Почему садится аккумулятор — основные причины утечки

Основной причиной повышенного разряда аккумуляторной батареи (АКБ) является неисправность электрооборудования. Причём неисправность может быть и неявной. Стартер с разбитыми подшипниками может крутить, но потреблять повышенный ток. Сильно разряженный аккумулятор просто не успевает пополнить энергию во время поездки, и после нескольких пусков батарея оказывается полностью разряженной.

Неисправная охранная система или музыкальный центр могут отлично справляться со своими обязанностями, но потреблять в несколько раз больше энергии, чем, как говорится, положено по штату. Особенно неприятна такая неисправность именно в системе охраны, работающей на стоянке длительное время.

Ну и самой серьёзной проблемой будет утечка тока. Если она относительно небольшая, скажем, пол-ампера, то во время поездки будет компенсироваться генератором. Но при выключенном зажигании проблема проявит себя по-настоящему — утром на стоянке запустить двигатель может не получиться.

Важно! Утечка тока есть практически в любом автомобиле, но это значение имеет свои нормы (см. раздел ниже), и если мы в эти нормы укладываемся, то всё в порядке.

Что вызывает утечку тока? Причин не очень много. К примеру, неудачная конструкция автомобиля. На некоторых старых моделях ВАЗ, в частности в ВАЗ 2110, ток утечки изначально велик. Недаром владельцы этого автомобиля на длительной стоянке скидывают наконечник с клеммы АКБ или устанавливают размыкатель массы и пользуются им.

Далее, износ электропроводки и оборудования. Если машина старенькая, то электрооборудование вроде работает, но даже в отключённом состоянии потребляет энергию. Колодки забиваются пылью, провода трескаются и промасливаются, изоляция перетирается.

Вызвать чрезмерную утечку может и нештатное оборудование, если оно установлено неспециалистом и непродуманно. К примеру, навигатор может продолжать вычислять своё место расположения, держа связь со спутниками даже при выключенном зажигании. Музыкальные центры, регистраторы и прочее подобное сервисное оборудование тоже могут работать некорректно, продолжая потребление энергии даже при выключенном зажигании и при отсутствии хозяина.

Мнение экспертаАлексей БартошСпециалист по ремонту, обслуживанию электрооборудования и промышленной электроники. Задать вопрос Отсюда делаем вывод: если наш аккумулятор заметно садится даже не на очень длительной стоянке, то не стоит бежать в магазин за новым или лезть в генератор. Сначала нужно выяснить, не виновата ли в этой проблеме повышенная утечка тока.

Дополнительные признаки

Если под рукой нет мультиметра, наличие утечки тока можно оценить в темное время суток визуально. Для этого необходимо выключить зажигание, всё электрооборудование, открыть капот, закрыть автомобиль, не включая автосигнализацию на охрану.

Далее необходимо отключить положительную клемму АКБ, подождать минут пять. После этого необходимо подключить клемму аккумуляторной батареи. Если в момент подключения клеммы будет образовываться большая искра, утечка, скорее всего, есть.

Примечание: искра будет в любом случае, так как во время подключения клеммы может временно включаться дежурное освещение, сигнализация.
Такую проверку можно сделать, если есть главный признак утечки тока: разряд АКБ после непродолжительной стоянки. Считается критическим, если достаточно свежий аккумулятор разряжается через одну неделю стоянки. Проверить это удается не всегда, так как авто находится в постоянной эксплуатации.
Видео — как померить ток утечки в автомобиле мультиметром:
Еще один признак – наличие посторонних шумов, тресков, жужжаний, искрений в автомобиле при выключенном электрооборудовании.
Наличие посторонних запахов с привкусом дыма при посадке в авто утром после стоянки – серьезный признак неисправности. Если в автомобиле есть большая утечка тока, то согласно законам сохранения энергии она может проявить себя в виде механической, тепловой или световой энергии.
К сожалению, такими методами найти истинную причину практически невозможно. Необходимо прибегнуть к помощи мультиметра. Автоэлектрики выявление причин и устранение утечки тока в автомобиле относят к сложным ремонтным работам.
Диагностика и норма тока утечки АКБ
В автомобиле присутствуют устройства, потребляющие ток регулярно. К ним относятся:
Часы:
Память ЭБУ;
Иммобилайзер;
Сигнализация.
Их функционирование подразумевает постоянное питание. Энергозависимая память после перезагрузки снова начинает работать, запоминая текущие установочные функции. Охрана автомобиля осуществляется с момента постановки на стоянку. Все эти приборы нуждаются в токе, что говорит о возможности потребления небольшого объема энергии в регулярном режиме.
Так как ток уходит на работу многих энергозависимых устройств, то следует указать, что существует норма утечки. Она является постоянной величиной, которая высчитывается путем суммирования объема потребления каждого устройства. Если в автомобиле постоянными потребителями выступаю часы, сигнализация, аудиосистема, то сумма их токопотребления составит 1мА+20мА+3мА соответственно. При складывании величин тока для всех устройств, работающих постоянно, получается общая сумма в пределах 50–80 мА.
При сравнении с лампочкой фары, потребляющей около 500 мА, норма утечки тока в 50 мА не может повлиять на разряд АКБ.
Чтобы определить норму утечки тока в собственном автомобиле, следует провести диагностику. Она осуществляется путем замеров токопотребления. При выявлении величины потребления больше нормы, появляется необходимость поиска и устранения неполадки в работе электрооборудования или бортовой сети.
Как найти утечку
Утечка может быть вызвана несанкционированным потребителем или коротким замыканием в цепи. Поиски начинаются с нештатных приборов и электронных компонентов. В отличие от заводской проводки вновь установленное оборудование может питаться от проводов, уложенных в первое попавшееся место. При желании быстро все разместить мастер не обращает внимания на то, что проводка может лежать вблизи мотора. При работе агрегат выделяет тепло, действующее на изоляционный слой проводов. В результате появляются оплавленные участки.
При расположении кабелей вблизи металлических мест, которые соприкасаются постоянно, можно наблюдать перетирание. Целостность проводки нарушается, что ведет к короткому замыканию.
Поэтому после предварительной диагностики с помощью мультиметра стоит осмотреть визуально отдельные участки и элементы оборудования, размещенного после покупки машины. Часто концевики сигнализации размещаются в местах соприкосновения дверей. Искать необходимо обгоревшие, коррозионные или нарушенные участки. Если такие не найдены, то стоит перейти к стадии глубокой диагностики.
Чем грозит большой ток утечки на машине
Самая частая (хотя и не самая страшная) проблема из-за непомерной утечки тока в автомобиле — это быстро и часто разряжающийся аккумулятор. Замечают это обычно тогда, когда АКБ отслужила несколько лет, и уже не способна накапливать много энергии. Непомерный ток утечки, может быть, появился на машине намного раньше. Однако, пока аккумулятор «молодой и бодрый», его запасов хватает на многодневное потребление в несколько миллиампер. У старой батареи ампер-часов меньше, чем у новой, вот она и садится быстро.
Для нового аккумулятора большие токи утечки тоже далеко не полезные. Постоянная нагрузка будет, намного или нет — неважно, разряжать батарею. А стартёрные аккумуляторы сохраняют свой ресурс тем дольше, чем больше времени они пребывают в полностью (или почти) заряженном состоянии. Если же каждый божий день АКБ будет высаживаться сначала чуть-чуть, а потом до половины и так далее — двигатель запускать по утрам будет можно, но ресурс аккумулятора быстро сократится. Начнётся сульфатация пластин, постепенно уменьшится ёмкость, и прощай новый АКБ через пару лет после покупки.
Более серьёзные проблемы могут возникнуть, когда утечка тока в автомобиле вызвана короткими замыканиями, повреждениями изоляции и попаданием воды. В таких случаях возможен нагрев проводников или деталей электрооборудования. А это уже грозит самовозгоранием. Причём, что самое страшное, машина из-за этого чаще загорается ночью, когда рядом никого нет. Соответственно, своевременных мер никто не принимает, в результате чего автомобиль выгорает до голого кузова.
Такое, конечно, встречается не сплошь и рядом. Но и менее страшные проблемы, например, когда разряжается новый аккумулятор, неприятны, и указывают на наличие неисправности. А это значит, что надо знать о возможных причинах утечки тока.
Замер утечки тока в автомобиле мультиметром
Теперь рассмотрим самое главное — как замерить утечку тока в автомобиле. Всё, что для этого понадобится — это абсолютно любой мультиметр. При замерах крайне важно придерживаться правил безопасности. В противном случае можно и мультиметр сжечь, и травмироваться, и электронику автомобиля повредить.
Алгоритм проверки такой:
Откройте капот и зафиксируйте кнопку, которая подаёт сигнал на охранную систему о его открывании.
Переведите автомобиль в режим стоянки — отключите всё, кроме того, что обычно остаётся в ждущем режиме. Например, сигнализацию, пишущий видеорегистратор и так далее.
Снимите с аккумулятора клемму со знаком минус. Вопреки расхожему мнению снимать можно и плюсовую. Однако «массу» отключать более правильно и на 100% безопасно.
Мультиметр переведите в режим измерения тока в диапазоне до 10 А. Соответствующим образом переставьте на приборе плюсовой щуп. Никогда не пытайтесь измерять ток утечки на автомобиле, используя малый диапазон на мультиметре (до 200 мА). В момент подключения клеммы будет скачок тока, которого предохранитель в измерительном приборе может не выдержать.
Один щуп мультиметра закрепите на снятом минусовом зажиме, а второй на клемме АКБ, с которой этот зажим был снят. Называется такое подключение — в разрыв цепи. Когда вы сняли клемму, вы разорвали цепь, а теперь подключили в разрыв мультиметр.
Если в результате отключения АКБ от бортовой сети сбросилась охранная сигнализация, включите её повторно.
Подождите некоторое время. В некоторых случаях ждать не нужно — ток утечки можно засекать сразу. В машинах, напичканных электроникой, необходимо дать время на то, чтобы все системы перешли в ждущий режим. В редких случаях приходится ждать до 5 минут. Если на это не обратить внимание, то можно забить панику без причины.
Когда показания мультиметра выровняются — зафиксируйте их. Это и есть утечка тока на вашем автомобиле.
Ни в коем случае ничего не включайте во время проведения измерений! Даже слабая нагрузка включается со скачком тока, что может привести к перегоранию предохранителя в мультиметре.
Тем более не пытайтесь запускать двигатель, когда в разрыве цепи находится мультиметр!!! Он рассчитан всего лишь на 10 ампер, а во время работы стартера по цепи потечёт ток силой 100 — 200 А.
Дальше остаётся только сравнить полученные показатели с нормами, описанными выше. В целом, если мультиметр намерял менее 0,12 А (120 мА), то причин для беспокойства нет. Если же утечка тока больше, чем эта цифра, то следует заняться поиском причины.
Определение источника
Для определения источника утечки необходимо поочерёдно отключать штатные и внештатные устройства и приборы, анализируя показатели мультиметра, работающего в режиме амперметра. Проверка утечки тока в автомобиле мультиметром будет завершена, как только устройство обнаружит допустимые показатели тока одного из отключённых приборов. Не забудьте внимательно изучить состояние проводки, изоляции. Также стоит определить работоспособность генератора, чтобы исключить утечки тока из-за его дефектов.
Если показатели вольтметра не будут превышать 12,8 В, генератор следует отремонтировать или заменить, поскольку АКБ не получает от него зарядки.
Часто задаваемые вопросы
Какой нормальный ток утечки в автомобиле?
Утечка тока есть практически в каждом автомобиле, а норма будет зависеть от количества дополнительно установленной электроники, которая может потреблять энергию даже в режиме ожидания, а также особенности питания бортсети. Поэтому 0.05 Ампер – это норма для современного автомобиля. А в некоторых случаях даже 70 мА тоже допустимо.
Какой ток утечки через сигнализацию?
В рабочем режиме охранное устройство потребляет до 200 мА тока зависимо от ее сложности, количества датчиков и способа подключения. Ток утечки через сигнализацию – 20-30 мА это нормально, главное, чтобы к такому показателю потребление уменьшалось спустя 5-10 минут после ее включения. Проблемными ее местами считают концевики дверей капота и багажника, а также модуль связи (появляются окислы на плате).
Какой ток утечки через магнитолу?
На автомобиле с правильно подключённой 1 din магнитолой утечка не превышает 0.01A или 0.02А если стоит 2 din. Основная проблема заключается в подключении провода питания (красного) и провода отвечающего за сохранения настроек (желтого в одну скрутку) и прямо на АКБ. Постоянное питание должен получать лишь жёлтый провод «памяти». Также ток утечки через магнитолу, как и в случае с сигнализацией, при полном выключении зажигания, должен снижаться после 10 минут покоя.
Как измерить ток утечки?
Измерить ток утечки можно мультиметром либо токовыми клещами (позволяет измерять ток утечки безконтактно) поставив перед этим сигнализацию автомобиля в охрану и выждав 10-15 минут так как есть ЭБУ которые уходят в спящий режим не сразу.
Чтобы измерить ток утечки мультиметром необходимо последовательно подключится в цепь питания бортсети, перед минусовой клеммой на АКБ. Сначала нужно выставить на включенном тестере режим измерения постоянного тока 10А. Затем, скинув клемму «минус» с отрицательной клеммы на аккумуляторе, подключите один его щуп на минусовую клемму автомобиля, а вторым (красным) на минусовую клемму аккумуляторной батареи. На циферблате отобразится утечка тока.
При измерении тока утечки клещами на приборе нужно выставить измерение силы постоянного тока, а измеряемый проводник, может быть, как вся скрутка, идущая к минусовой клемме аккумуляторной батарее, так и от отдельных потребителей, помещается в кольцо клещей предварительно выключив зажигание полностью. На табло можно будет сразу увидеть потребление тока электроники авто в состоянии покоя.
Общие рекомендации
При появлении признаков утечки тока в автомобиле, необходимо измерить его величину с помощью мультиметра.
Если утечка выше критического значения (0,5 Ампера), необходимо снять клемму АКБ (лучше отрицательную) и вызвать специалиста или самостоятельно приступить к устранению проблемы.
Для уменьшения утечек тока, связанных с электрохимическими процессами, обработайте контакты, проводники, клеммы и разъемы специальными составами, можно обычной силиконовой смазкой в виде спрея.
Если утечка тока превышает 10 Ампер, эксплуатация автомобиля опасна, следует выключить зажигание и немедленно снять клеммы с АКБ.
Видео — как проверить ток утечки в автомобиле мультиметром:

Источники

https://priorik.ru/lajfhak-kak-proverit-multimetrom-utechku-toka-v-avtomobile/
https://rad-star.ru/pressroom/articles/proverka-utechki-toka-v-avto/
https://Acums.ru/akkumulyatory/kak-proverit-utechku-toka-na-avtomobile-multimetrom
https://voditeliauto.ru/poleznaya-informaciya/avtoustrojstva/akb/kak-proverit-utechku-toka.html
https://pricurivatel.ru/opredelit-utechku-toka.html
https://a6s.info/ru/elektrooborudovanie/77-utechka-toka
https://motorsguide.ru/advice/utechka-toka
https://etlib.ru/calc/leakage-current
Как проверить утечку тока на автомобиле, допустимая утечка тока
Основные причины возникновения утечки тока
Причин несанкционированной утечки может быть несколько, однако нередко в их возникновении виноват сам водитель, оснастивший авто различными современными приборами: аудиосистемой, навигатором, антирадаром, сигнализацией и другими. Их неправильная установка и подключение к проводке также очень часто создает проблему в виде утечки токов. При этом все приборы могут функционировать без нареканий, но их подпитка идет от аккумулятора при заведенном и при заглушенном двигателе.
Нередко утечки тока происходят по вине вышедшего из строя оборудования, это, как правило, неправильная работа:
1) Стартера.
2) Генератора.
3) Штатной сигнализации.
Также к числу самых распространенных причин утечки тока относится:
Износ проводки электрооборудования. При продолжительной эксплуатации причиной может быть воздействие различных неблагоприятных дорожных и климатических условий, что в итоге приводит к перетиранию, а также растрескиванию изоляции проводов, окислению контактов колодок (клемм) и гнёзд подключения электроприборов.
Установка дополнительного оборудования. Предусмотренная автоконцерном проводка автомобиля хорошо защищена и внезапное возникновение короткого замыкания вероятно только в случае серьезных механических повреждений. Что же касается дополнительного оборудования, его, как правило, стараются укладывать в место, наиболее доступное при беглом осмотре, но на деле оно оказывается проблемным и может послужить причиной утечки тока и в итоге – короткое замыкание.
Распространённая причина утечки тока. Провода могут находиться недалеко от блока двигателя и под воздействием высоких температур плавиться либо повреждаться об острые края металлических креплений, что также может нарушить изоляцию и вызвать короткое замыкание.
Допустимая утечка тока
В любой современной машине есть установленная минимально допустимая утечка тока и в режиме ожидания она не столь значительна: память аудиосистемы потребляет всего лишь — 3 мА, сигнализация (если она находится в норме) – 20-25 мА, приборная панель т – 5 мА, ровно столько же потребляют блок ЦЗ и контроллер системы впрыска. Есть устройства, к примеру, память ЭБУ, которые работают в штатном режиме и стирать их не стоит, а сигнализация потребляет ток только при неработающем двигателе. Небольшая допустимая утечка тока находится в пределах 30-40 мА – это норма.
Важно! Предельно допустимый показатель утечки тока – 50-80 мА (он напрямую зависит от мощности и количества установленного на машину дополнительного оборудования).
Диагностика и устранение причин утечки тока
Для того чтобы провести измерение утечки тока аккумулятора необходимо подготовить:
Мультиметр.
Ключ рожковый на 10.
Перчатки.
Как проверить утечку тока на автомобиле мультиметром
Перед началом работ по измерению необходимо выключить зажигание, достать ключ из замка. Стекла в машине нужно открыть, двери закрыть. При измерении силы тока будет включаться и отключаться АКБ, поэтому центральный замок может сработать и открытые стекла послужат доступом в салон.
Внимательно проверить, чтобы все потребители тока были отключены (лампочки под капотом, в бардачке, багажнике т. п.).
Откройте капот и отключите минусовую клемму от АКБ.
Мультиметр следует перевести в режим измерения тока, подключив его в разрыв между отрицательным выводом аккумулятора и минусовой клеммой.
Включить прибор, снять результаты утечки тока.
Важно! Все описанные работы следует проводить при заглушенном двигателе.
Устранение утечки тока
Вопрос, как найти утечку тока в автомобиле, понятен и доступен многим автовладельцам, но устранение утечки, как правило, доверяют только специалистам. Хотя, если знать некоторые особенности этого процесса причину утечки тока можно устранить самостоятельно.
Для начала следует осуществить поиск цепи, по которой вероятнее всего, происходит утечка тока. Для этого нужно из монтажного блока последовательно вынимать предохранители, наблюдая за показателями прибора. Если вы найдёте место утечки тока — показатель величины существенно снизится. В инструкции по обслуживанию вашего автомобиля указана электрическая схема, по которой нужно определить, какое именно оборудование подключено к данному предохранителю и проверить его. Если вдруг оборудование окажется неисправным, его нужно просто отнести в ремонт либо купить новое.
Монтажный блок
Если все предохранители проверены, но тестер всё также определяет утечку тока, причина находится в области, незащищённой предохранителями: генераторе, стартере либо системе зажигания. Для этого необходимо отключить провода от этих систем и провести тщательную проверку. Также не стоит забывать, что автомобиль может быть оснащен самостоятельно установленными устройствами, которые без использования предохранителей подключены к цепи замка зажигания.
Далее нужно проверить всю проводку: если обнаружится подозрительная ее часть, необходимо «прозванивать» провода на предмет целостности состояния и искать замыкание. Эти действия нужно выполнять с помощью того же мультиметра, только установленного в иной режим – омметра. Данный режим позволит наблюдать сопротивление провода.
Проверить генератор. Чтобы это сделать, необходимо мультиметр установить в режим вольтметра, подсоединив параллельно приборам. Производить замер напряжения следует только при работе двигателя, включённых габаритах и подфарниках. В норме показатель напряжение равен 13,5–14 В.
Проверка генератора
Еще одной из причин утечки тока может послужить сигнализация. Для ее диагностики рекомендуется установить режим охраны и произвести проверку примерно через пять минут. Этого времени вполне достаточно для того чтобы сигнализация перешла в режим ожидания, а утечка прекратилась. Если произойдёт именно так, значит, сигнализация исправна, если нет – причина в ее неисправности. В таком случае стоит обратиться к специалистам, самому разобраться в системе сигнализации будет очень сложно.
Чем опасна высокая утечка тока
Следствием наличия высокой утечки тока является разряд аккумулятора. Современные батареи совсем несложно зарядить, однако, в данном случае это всего лишь временное решение проблемы.
В состав кислотных аккумуляторов входят пластины, залитые электролитом, который состоит из смеси дистиллированной воды. Во время электрического разряда кислота оседает на пластинах (в виде солей), уменьшая рабочую поверхность аккумулятора. С течением временем происходит кристаллизация солей, и они перестают растворяться в электролите, что приводит к снижению емкости АКБ и приводит его в непригодность.
Обнаружив высокие показатели утечки тока, нельзя откладывать устранение этой проблемы, поскольку выхода из строя батареи аккумулятора обойдется гораздо дороже, чем ремонтные работы.

Как проверить утечку тока в автомобиле?
Такое понятие, как утечка тока в авто, связано в первую очередь с халатностью владельца машины и неправильным подключением внештатного оборудования. Многие сталкивались с такой ситуацией, когда нормально работающий аккумулятор вечером утром уже не может запустить двигатель. Изначально всех посещает мысль о его непригодности, но после повторной зарядки и замера выходных параметров, оказывается, что часто батарея при этом работает нормально. Тем не менее, полная разрядка повторяется снова и снова. Это значит, пора выполнить поиск утечки тока в автомобиле, чтобы предотвратить преждевременный выход из строя аккумулятора. Систематический полный разряд аккумулятора негативно сказывается на плотности электролита, что приводит к короблению электродов и полному выходу из строя батареи.
Как найти утечку тока в авто по вине водителя
Из-за собственной невнимательности водители сами способствуют быстрому разряду аккумулятора. Забывая выключать ближний свет, автомагнитолу или салонное освещение, они разряжают таким образом батарею. Трудно придумать, как найти утечку тока в автомобиле в этом случае. Указать на это могут только включенные переключатели фар дальнего и ближнего света. Но даже если водитель и поймет, что сам виноват, нет гарантии, что и в будущем он не будет забывать выключать освещение из-за рассеянности.
Как найти утечку тока в машине по вине электрика
Как говорилось выше, вспомогательное внештатное оборудование может быть причиной утечки электричества. Если быть точным, неправильное подключение этих устройств способствует появлению утечки, даже когда они выключены. Чтобы найти такое оборудование, сначала выполняется общая проверка авто на утечку тока. Затем каждый прибор нужно проверить индивидуально. Самый простой способ заключается в аккуратном извлечении предохранителя из устройства. Если во время его изъятия на контактах проскакивают искры, значит прибор находится под напряжением и потребляет ток. Такая проверка утечки тока в автомобиле позволит безошибочно определить устройство, потребляющее электричество.
Как замерить утечку тока в автомобиле мультиметром
Чтобы понять, теряет аккумулятор электричество или нет, нужно знать, как определить утечку тока в автомобиле мультиметром. Для этого необходимо отсоединить минусовую клемму от батареи. Затем один щуп подсоединить к отключенному проводу, а второй положить на клемму аккумулятора. Следовательно, напряжение пойдет через прибор и на его табло замелькают цифры. Даже при отсутствии утечки значение мультиметра может колебаться в пределах 15-75 мА. Это обусловлено энергоемкостью штатного оборудования. Как минимум, электричество потребляют сигнализация и бортовой компьютер, когда машина стоит на стоянке. Зная, как проверить утечку тока в машине таким способом, можно понять, что кроме этих устройств электричество потребляют и другие приборы. Какие именно — можно узнать вышеописанным способом. Стоит знать, что для иномарок средние показатели мультиметра — 40 мА, если подключены только штатные устройства.
Как проверить утечку тока на автомобиле и предотвратить ее
Все зависит от прибора, потребляющего электричество. Понимая, как определить утечку тока в авто, необходимо выявить потребителя и принять меры по пресечению утечки электричества. Рассмотрим пример на автомагнитоле. Если она не правильно подключена по вине электрика, будет потреблять ток аккумулятора. А все потому, что в основном ее подключают напрямую к бортовой сети, а не через замок зажигания. Необходимо правильно переподключить технику, и при выключении зажигания электричество перестанет подаваться на автомагнитолу. Аналогично исчезнет и ток утечки аккумулятора автомобиля, если правильно подключить прикуриватель, подогреватели кресел и другое вспомогательное оборудование.
Где выполнить замер утечки тока в автомобиле вне дома
Если вам непонятно, как померить ток утечки в автомобиле или на это просто нет времени, стоит воспользоваться услугами специалистов автосервиса. Они имеют оборудование, позволяющее определить другие причины систематического разряда аккумулятора. Например, при большом пробеге автомобиля из строя выходят его основные узлы, и генератор не исключение. При повреждении его подшипника, затрудняется вращение, и устройство не может выработать напряжение достаточной мощности даже для бортовой сети, не говоря уже о зарядке аккумулятора. Кроме того, автомобиль начинает компенсировать недостаток напряжения за счет батареи, что способствует ее быстрому разряду. Для выполнения диагностики штатных устройств автомобиля, можно обратиться в автосервис компании Oiler. Тут знают, как проверить утечку тока аккумулятора на машине и устранить ее.
Как: диагностировать утечку электричества в автомобиле — видео
Что ж, я не могу придумать что-либо более разочаровывающее, чем батарея в твоей машине, которая разряжается каждое утро. И разочарование в том, что его вызывает? Так называемую паразитную потерю или фантомное рисование сложно отследить, потому что, если она не вызвана чем-то видимым, например, лампочкой, как ее обнаружить? Но я могу показать вам несколько простых советов, которые помогут очень быстро отследить это, и которые, вероятно, вам понадобятся в какой-то момент с современными автомобилями, в которых много электрических и электронных устройств.[МУЗЫКА] Итак, первое, что вы хотите сделать перед тем, как начать этот процесс, убедитесь, что у вас есть надежный аккумулятор, хороший заряд. А так как машина ломается, держу пари, вы уже заполонили зарядное устройство. Так что подключите его на ночь. Дайте ему зарядить аккумулятор, прежде чем мы начнем, и вы должны увидеть хорошие цифры на дисплее. Затем убедитесь, что автомобиль на самом деле не потребляет мощность. Очевидно, его нужно выключить. Ключ вынут, двери закрыты, свет не горит.А некоторые из них занимают момент из-за внутренних таймеров. Теперь настройте свой счетчик. Для подобного теста они хотят, чтобы вы вставили черный кабель из комплекта поставки в порт под названием COM. И красный тестовый провод подключается к тому, который обычно показывает 10 А, 10 А или 10 А постоянного тока, как этот. Так что это своего рода тест, который мы будем проводить. Затем включите глюкометр и установите на его циферблате положение 10 А постоянного тока. Пришло время прикрепить ваш счетчик. Если у вас есть зарядное устройство, подключенное к аккумулятору, сейчас самое время его снять.Теперь вы хотите снова включить положительный вывод, убедитесь, что он включен в автомобиле. И затяните, так что позитив возвращается. Отрицательный остается выключенным. Затем ваш счетчик подключается между отрицательным кабелем и отрицательной клеммой. Теперь большинство зажимов достаточно велики, чтобы обойти ваш кабель. Чтобы обойти эту клемму на батарее, нужно очень много. Так что просто держите там свой разъем. И посмотрите на показания счетчика. [МУЗЫКА] Вы хотите увидеть очень маленькое число в миллиамперах.30, 40, максимум 50. Ничего страшного, аккумулятор не скоро умрет от этой маленькой струйки. Но когда я вижу, что у меня здесь, почти 2,5 ампер, это значительно больше, и это убьет мою батарею в одночасье. Верно. [МУЗЫКА] Теперь, когда я убедился, что у меня есть розыгрыш, мне нужно сесть в машину, чтобы найти ее, но все же я вижу, что счетчик работает. Так что возьмите какой-нибудь зажим, например, один из этих, и убедитесь, что у вас есть оба провода от вашего глюкометра, подключенные к батарее, чтобы вы могли освободить руки.Это важно, если у вас вот так подключили счетчик, не заводите машину, не включайте фары и не делайте ничего подобного. Оставь машину мертвой, или ты поджаришь этот счетчик и неизвестно что еще. Поместите этот измеритель в лобовое стекло, когда вы его увидите, а затем давайте обойдем дверь водителя. Хорошо, теперь с настройкой нашего измерителя, где я могу видеть его на лобовом стекле, я спускаюсь к блоку предохранителей. И, кстати, в некоторых машинах по транспортному средству разбросано несколько. Ознакомьтесь с руководством по эксплуатации.К счастью, здесь, на Boxster, мы имеем дело только с одним. Теперь это очень простой процесс. Просто начните вытаскивать каждый предохранитель по одному, посмотрите на счетчик, чтобы увидеть, упадет ли он вниз, где должен быть. А если нет, вставьте предохранитель обратно, переходите к следующему. Это утомительно, но легко и ничего не стоит. [МУЗЫКА] Хорошо, я вытаскивал предохранители в течение нескольких минут, но безрезультатно. Потом внезапно я нашел тот, который сделал. Посмотрите на это приятное низкое значение тока. Это C3 на этой машине.Итак, я беру небольшую карту предохранителей и смотрю, что на ней написано, и она говорит мне, что в основном это внутренняя блокировка и освещение. Итак, я обнаружил систему, которая делает розыгрыш. Теперь от вас зависит, хотите ли вы исправить это или думаете, что можете осмотреться и выяснить, в чем проблема. Если вы действительно хотите попытаться пойти дальше и диагностировать это, есть четыре основные области, на которые стоит обратить внимание. Есть мотор, который работает, когда не должен? Горит ли свет, когда этого не должно быть.Есть ли переключатель, который заставляет один из них оставаться включенным, когда он не должен, или есть провод? Собираетесь ли вы к одной из тех вещей, которые, как я обнаружил, изношены или повреждены, которые выпирают из какого-то куска металла в машине. Теперь, собираетесь ли вы решить проблему, которую вы определили, или отнесете ее в магазин и решите, вы действительно выполнили две вещи прямо сейчас, почти без усилий и бесплатно. Вы хорошо понимаете, в чем на самом деле проблема, а во-вторых, вы только что нашли простой способ выиграть время.Если вы можете жить без системы, которую этот предохранитель использовал для включения, вы можете не использовать ее. И теперь ваша машина не разряжается и [НЕИЗВЕСТНО] время и деньги, чтобы починить ее. [МУЗЫКА]
Как проверить утечку тока в автомобиле? Проверка утечки тока. Советы и рекомендации.
Если Ваш автомобиль имеет большой срок эксплуатации, может возникнуть следующая проблема — пропадание \ утечка тока в проводе.Наши условия, как дорожные, так и климатические, вызывают износ, растрескивание и истирание изоляционного слоя проводов, а также окисление соединительных розеток и контактов клеммных колодок.
Окисленные контакты проводки автомобиля
Такие утечки в системах электрооборудования могут вызвать потерю зерна двигателя, а в некоторых случаях — короткое замыкание и возгорание. В современных автомобилях этот риск выше из-за разнообразия электрических устройств. Эта утечка обычно происходит в зимний период, потому что в период низких температур двигатель не может поддерживать свой номинальный объем в течение длительного периода.Но более точными причинами могут быть неправильно установленные устройства (магнитолы, телевизоры, усилители и сигнализация), которых нет в базовой комплектации автомобиля. В случае ежедневного использования автомобиля утечка тока компенсируется за счет зарядки двигателя через генератор, но если автомобиль не будет использоваться в течение длительного времени, утечка тока может не позволить запустить двигатель. Многие специалисты рекомендуют время от времени проверять все электроприборы на предмет возможной утечки тока в автомобиле.Итак, как мы можем проверить возможную утечку тока?
Для проверки и поиска утечки тока не требуется специального оборудования, только мультиметр и амперметр, которые могут измерять постоянный ток до 10 А. Перед проверкой обязательно отключите все электрические устройства. Затем отсоедините одну клемму аккумулятора от аккумулятора и, перемещая конец между клеммой и проводом, проверьте скорость протекания тока по всей цепи.
Идеальные измерения должны быть равны нулю, а минимальный и максимальный номиналы — 15 мА и 70 мА соответственно.Но если ваши параметры, например, 0,02-0,04, это нормально (допустимая степень утечки), потому что рейтинги могут варьироваться в зависимости от особенностей электронных схем вашего автомобиля.
Если вы обнаружили, что меры существенно превышают нормальные, значит, в автомобиле есть утечка. Затем необходимо выяснить место протечки. Наблюдая за значениями, отображаемыми на амперметре, по очереди извлеките все плавкие вставки из блока предохранителей. Когда номинальные параметры амперметра уменьшаются до нормальных после отключения одной плавкой перемычки, это свидетельствует о том, что вы обнаружили утечку тока.Чтобы исправить это, вы должны тщательно проверить все части цепи: клеммы, провода, розетки, потребители и т. Д.
Если ток останется на том же уровне после извлечения всех предохранителей, проверьте остальные части разводка: контакты, изоляция проводов, перемычки в блоке предохранителей. Проверьте генератор, стартер и дополнительное оборудование: сигнализацию, магнитолу, ведь именно устройства часто являются причинами утечки тока.
Даже если вы думаете, что утечка тока немного выше нормы, и вам не следует уделять много внимания, двигатель начинает терять объем зерна двигателя быстрее, чем выигрыш от генератора, и это станет заметным во время коротких поездок. в городских условиях.А зимой такая ситуация может стать критической для аккумуляторной батареи двигателя.
Если у вас нет возможности самостоятельно выполнить процедуру проверки утечки тока, то вам лучше обратиться к специалисту СТО.
Спрашивайте в комментариях. Обязательно ответим!
Как найти паразитный разряд батареи: 11 шагов (с изображениями)
Об этой статье
Соавторы:
Специалист по ремонту автомобилей
Соавтором этой статьи является Duston Maynes.Дастон Мэйнс — специалист по ремонту автомобилей в RepairSmith. Duston специализируется на руководстве командой, которая занимается ремонтом различных автомобилей, включая замену свечей зажигания, передних и задних тормозных колодок, топливных насосов, автомобильных аккумуляторов, генераторов переменного тока, зубчатых ремней и стартеров. Дастон имеет степень младшего специалиста по автомобильным / дизельным технологиям Универсального технического института Аризоны и является сертифицированным техником-диагностом и техником по автомобильной механике BMW STEP. Компания RepairSmith получила награду Big Innovation Award 2020 от Business Intelligence Group и стартап года от American Business Awards.RepairSmith также была включена в список «50 стартапов, за которыми следует следить» по версии Built in LA, а также в список 52 компаний Business Intelligence Group, ведущих в сфере обслуживания клиентов. RepairSmith предлагает услуги на дому, чтобы обеспечить владельцев автомобилей удобным и полным ремонтом автомобилей в любом месте. Эту статью просмотрели 1 692 777 раз (а).
Соавторы: 32
Обновлено: 22 июня 2021 г.
Просмотры: 1,692,777
Краткое содержание статьи X
Если вам нужно найти паразитный разряд аккумулятора, выключите все электрические компоненты автомобиля, включите аварийный тормоз и выньте ключ из замка зажигания.Затем с помощью автомобильного зарядного устройства зарядите аккумулятор до 100%. Затем отсоедините отрицательный кабель от клеммы аккумулятора с помощью гаечного ключа и подсоедините цифровой мультиметр к отрицательному кабелю аккумулятора и клемме. После подключения мультиметра найдите блок предохранителей под капотом и с помощью съемника предохранителей извлеките предохранители по одному. Вытащив предохранитель, проверьте мультиметр, не изменились ли показания. Если он не меняется или падает всего на несколько миллиампер, замените предохранитель и переходите к следующему.Когда вытаскивание предохранителя приводит к значительному падению показаний мультиметра, вы обнаружили электрическую цепь, которая создает паразитную тягу! Советы о том, как решить проблему после выявления паразитического рисунка, читайте дальше!
Печать
Отправить письмо поклонника авторам
Спасибо всем авторам за создание страницы, которую прочитали 1 692 777 раз.
Передовой опыт: проверка герметичности аккумуляторной батареи электромобиля
Менее чем за неделю рабочие вытащили тонны стареющего оборудования и металлолома с Чикагского сборочно-штамповочного завода Ford, когда начался проект реконструкции стоимостью 1 миллиард долларов.Они разобрали кузовной цех до голого цемента и полностью восстановили его, заменив старое оборудование на первоклассную замену, включая пару 3D-принтеров для приспособлений, приспособлений и нестандартных инструментов.
«Это лучшее отражение американской изобретательности», — говорит президент Ford Automotive Джо Хинрихс. «В первые пять дней преобразования команда вывезла с завода металлолом, равный весу Эйфелевой башни, освободив место для нового оборудования. Зная, что этот завод расположен в городе, а грузовики не могут въезжать и выезжать с завода в любое время, команда проявила изобретательность и арендовала баржу, поместила на нее весь металлолом и сплавила ее на милю вверх по реке до центр утилизации, затем перевезли более 500 грузовиков с новой техникой.
При сборке кузовов ядро кузовного цеха — это автоматизированное сварочное пространство, поэтому реконструкция завода, на котором производятся внедорожники Ford Explorer, Police Interceptor и Lincoln Aviator, означала добавление 600 новых роботов, почти столько же автоматизированных машин, сколько вся отрасль заказала в конце 2018 года.
Недавно опубликованные статистические данные Ассоциации по продвижению автоматизации (A3) показывают резкий рост продаж роботов производителям оригинального автомобильного оборудования (OEM) в первой половине 2019 года — на 83% больше, чем первое полугодие 2018 года.Однако отраслевые обозреватели и производители роботов говорят, что статистика отражает стратегии запуска OEM, а не повышенный интерес к автоматизации.
Ford Motor Co. установила 600 новых роботов на своих сборочных и штамповочных заводах в Чикаго в начале 2019 года, что является частью реконструкции завода стоимостью 1 миллиард долларов, включая добавление 500 рабочих для производства Ford Explorer, Explorer Hybrid, Police Interceptor Utility и внедорожников Lincoln Aviator. .
Фотографии Сэма ВарнХагена, любезно предоставлены Ford Motor Co.
Частота запуска автомобилей
Проект Ford в Чикаго иллюстрирует изменения, поскольку он отражает то, как и когда автопроизводители совершают массовые закупки оборудования.На проектирование, инжиниринг и производство пусковых машин может уйти до пяти лет. К моменту начала производства процесс сборки заблокирован — рост производства достигается за счет того, что работники все больше привыкают к системам, и за счет оптимизации процедур. Замена оборудования становится редкостью, почти полностью сводится к замене сломанных машин.
Итак, самые крупные закупки оборудования обычно связаны с запуском новых продуктов, и чем радикальнее меняется автомобиль, тем крупнее заказывается оборудование. Реконструкция завода Ford поддерживает полностью переработанный внедорожник Explorer 2020 года — тот, который использует другую конструкцию, чем его предшественник, что требует изменений в процессе сборки.
Нил Дьювеке, генеральный менеджер по автомобильной промышленности, поставщика робототехники Fanuc America, говорит, что запуск нескольких крупных OEM-продуктов в 2019 году привел к значительному увеличению заказов на роботов, и почти удвоение заказов в этом году отражает эту тенденцию после меньшего количества запускается в 2018 году.
«Внедрение новых OEM-продуктов обычно сопровождается крупными инвестициями в новые роботы», — говорит Дьювеке, добавляя, что, поскольку автопроизводители объявили о планах по выпуску большего количества новых моделей автомобилей, «мы видим, что темпы запуска в Северной Америке увеличиваются в течение следующего года. от трех до пяти лет.
Дуг Бернсайд, вице-президент по продажам и маркетингу подразделения Motoman Robotics компании Yaskawa America Inc., согласен с тем, что количество легких запусков в 2018 году повлияло на массовый всплеск заказов в 2019 году. Однако он более пессимистичен в отношении краткосрочных заказов.
«Ожидается, что конец 2019 — начало 2020 года будет аналогичен 2018 и 2019 годам с несколькими новыми программами», — говорит Бернсайд. «Прогресс, который мы наблюдали в последнем квартале, был связан с запуском OEM-проектов; мы не ожидаем, что это приведет к общему росту в ближайшем будущем.
Робот Fanuc M-900iB устанавливает панели кузова на сборочном заводе Ford в Чикаго. Представители Fanuc заявляют, что в будущем запуск новых продуктов должен привести к увеличению продаж автомобилей в ближайшие три-пять лет.
Изменение дизайна
Лори Харбор, президент и генеральный директор производственной консалтинговой компании Harbour Results Inc., говорит, что заказы на легкую робототехнику в 2018 году и рост, отмеченный в этом году, демонстрируют, что автомобильная промышленность готовится к выпуску новых типов транспортных средств и новых способов их производства.
«В настоящее время мы переживаем легкий период запусков в автомобильной отрасли, поскольку промышленность переключает архитектуру на гибкие транспортные средства, которые могут иметь вариации электромобилей (EV).Но наверняка будут и другие запуски », — говорит Харбор.
Также важно отметить, что OEM-производители автомобилей не являются крупнейшими покупателями промышленных роботов. Этот титул достается их базе снабжения. За последние три года автопроизводители закупили чуть более 20% роботов, продаваемых в Северной Америке. Поставщики автомобилей приобрели почти 40%.
И закупки поставщиков более стабильны. Поставщики уровня 1, уровня 2 и уровня 3 склонны переключаться между несколькими компонентами вместо того, чтобы блокировать производственный процесс, как это делают производители оригинального оборудования.Это означает, что они могут извлекать выгоду из автоматизации и повышения производительности за счет технологий на протяжении всего срока службы автомобиля. Таким образом, в последние кварталы, когда заказы OEM-роботов колебались между 615 единицами в последнем квартале 2018 года и 3240 единицами в начале 2017 года, поставщики были гораздо более стабильными — 4191 заказ во втором квартале 2017 года и минимум 2504 единицы. в конце 2018 года.
Боб Дойл, вице-президент A3’s Robotic Industries Association, отмечает, что заказы поставщиков оставались высокими в 2018 году, несмотря на низкие заказы OEM, что показывает, что большая часть заказов на технологии автоматизации не связана с повышением и цикл спада выпуска автомобильной продукции.
Association for Advancing Automation (A3)
Fanuc America Corp.
Ford Motor Co.
Harbour Results Inc.
Yaskawa America Inc.
Об авторе : Роберт Шенбергер — редактор TMV, с ним можно связаться по адресу [email protected] или 216.393.0271.
Монтажные зажимы для коботов
Монтажные зажимы для энергетических цепей triflex R на коботах легко монтируются и сводят к минимуму риск между людьми и машинами.
Пластиковые зажимы прикрепляются к манипулятору робота с помощью винтового соединения, а энергетические цепи прикрепляются к зажиму с помощью зажима.
Пользователи могут использовать зажимы в конструкции для совместной работы человека и робота, чтобы прикрепить энергетическую цепь к руке робота. Конструкция с закругленными краями повышает безопасность на рабочем месте за счет снижения риска травм при контакте с роботом.
Сочетая гибкость шланга с устойчивостью энергетической цепи, круглый triflex R обеспечивает надежное направление кабеля в трехмерных движениях.
Шарик / гнездо обеспечивает высокую прочность на разрыв и упрощает установку электронных цепей. Внутреннее разделение можно выбрать произвольно, а круговой ограничитель радиуса изгиба и высокая скручиваемость электронной цепи предотвращают перенапряжение дорогих кабелей.
igus https://www.igus.com
Системы технического зрения с интеллектуальным контроллером
Промышленные камеры GigE и USB3 при использовании вместе с контроллером SmartVision обеспечивают четкое изображение и высококачественный контроль.
Системы машинного зрения предлагают гибкость, простоту в эксплуатации и расширяют возможности машинного зрения с точки зрения разрешения, скорости, интерфейсов и гибкости.
Промышленные камеры с контроллером SmartVision обеспечивают мощный визуальный контроль качества, идентификацию, защиту от ошибок и обработку изображений. Системы подходят для оптического отслеживания, проверки автоматизированных процессов и робототехники с визуальным контролем.
Balluff Inc. https://www.balluff.com
Характеристики
GigE, версии камеры USB3
Промышленный разъем M12
Стандартизированные промышленные сетевые интерфейсы: Ethernet IP, Profinet, TCP / UDP
Гибкость Контроллер для приложений с одной или несколькими камерами
Прецизионная вертикальная подъемная ступень
Моторизованные ступени линейного позиционирования по оси Z AZV9010 и AZV9020 имеют вертикальный ход 10 мм и 20 мм соответственно.
Вертикальное движение каждой ступени оси Z обеспечивается шарико-винтовой парой диаметром 8 мм с шагом 1 мм и направляется подшипниками с перекрестными роликами. Разрешение 0,10 мкм или 0,05 мкм с 10/20 микрошагами на привод шагового двигателя и повторяемость 0,5 мкм делают столики по оси Z подходящими для микроскопии, контроля, метрологии, позиционирования, фотоники, отбора проб, лазерного сверления и обработки.
Каждая ступень имеет стол размером 90 мм x 90 мм (3,543 дюйма x 3,543 дюйма) с резьбовыми отверстиями для приспособлений или инструментов. Ступени имеют прямолинейность 5 мкм и динамическую параллельность 30 мкм, а также скорость 5 мм / с (0.196ips Скорость перемещения по оси Z и грузоподъемность 5 кг (11,0 фунта). Каждая ступень имеет ручку для ручной настройки, и ступени могут поставляться в режиме plug-and-play с контроллером движения.
Optical Engineering Systems Inc. (oes) http://www.oesincorp.com
5 наиболее распространенных признаков неисправности электрической системы вашего автомобиля
Для правильного функционирования современных автомобилей очень важны электрические системы. Генератор, аккумулятор и другие электрические и электронные системы контролируют большую часть функций вашего автомобиля, и если они начнут выходить из строя, вы можете столкнуться с множеством проблем с вашим автомобилем.
Однако можно легко ошибиться в диагностике электрических проблем вашего автомобиля. Ride Time — уважаемый поставщик услуг по ремонту автомобилей и электротехнике. Он известен своими стратегическими решениями и обеспечивает комплексную диагностику и ремонт для улучшения характеристик автомобиля.
Ride Time хотел бы поделиться некоторыми автомобильными советами, умным руководством и несколькими типичными признаками того, что у вашего автомобиля проблемы с электричеством. Давайте начнем.
1. Двигатель не проворачивается должным образом
Для запуска двигателя требуется электроэнергия.Через выключатель зажигания аккумулятор должен обеспечивать искру через свечу зажигания, которая воспламеняет топливо в вашем двигателе. Если ваш двигатель не запускается должным образом, это может быть признаком неисправной батареи, генератора переменного тока или другой не связанной с этим электрической проблемы.
Генератор автомобиля должен хорошо работать с аккумулятором, чтобы заряжать электрическую систему автомобиля. Плохой генератор во многих отношениях влияет на вашу машину.
Самая распространенная проблема — это щелчок, когда вы поворачиваете ключ и пытаетесь завести машину.Это означает, что в системе недостаточно тока для включения двигателя. Обычно это вызвано разряженной или плохой батареей, но ваш стартер также может быть источником проблемы.
Стартер должен проворачивать двигатель во время зажигания и позволять всему остальному случиться. Стартер позволяет двигателю всасывать воздух при включении зажигания.
Если вы слышите «скрежетание» во время проворачивания, это может быть из-за плохого стартера или неисправного зубчатого венца маховика.Если ваш автомобиль более старый и у него большой пробег, есть большая вероятность, что неисправна электрическая система. Если эти случаи сохраняются, настоятельно рекомендуется электрическая диагностика. Также рекомендуется проводить плановое техническое обслуживание, чтобы ваш автомобиль оставался в хорошем состоянии.
2. У вас проблемы с аккумулятором
Если у вас возникли проблемы с аккумулятором, не заменяйте его, не проверив электрические системы автомобиля. Срок службы большинства автомобильных аккумуляторов составляет около 5 лет — меньше в жарком климате — поэтому разряженный аккумулятор или неисправный аккумулятор могут быть проблемой.
Однако проблема также может заключаться в вашем генераторе переменного тока или в другом месте в электрической системе вашего автомобиля.
Если вы считаете, что ваша батарея неисправна, начните с проверки кабелей батареи на предмет коррозии и убедитесь, что они правильно подключены, потому что они в основном питают электронные системы автомобиля. Если ваш автомобиль по-прежнему не заводится, вы можете отнести аккумулятор в автомастерскую, чтобы проверить, работает ли он должным образом.
Если аккумулятор в хорошем состоянии и работает правильно, скорее всего, проблема в другом.Рекомендуется диагностировать электрическую систему вашего автомобиля, чтобы вы могли отвезти его на ближайшую станцию техобслуживания для проверки генератора и других систем питания. Специалисты по ремонту электрооборудования предлагают стратегические решения этих проблем. Владельцам автомобилей также необходимо понимать систему зарядки автомобиля, которая поддерживает электрическую энергию автомобиля.
Если вы не знаете, как проводить диагностику и ремонт, сразу же обратитесь к профессиональному технику, который проверит электрическую систему вашего автомобиля и проведет утомительный ремонт электрооборудования.
3. Фары и другие фонари не работают должным образом
Фары вашего автомобиля — одна из самых важных вещей, которыми управляет ваша электрическая система. Сигналы поворота, стоп-сигналы и фары обеспечивают безопасность на дороге, а внутреннее освещение и лампы гарантируют, что вы можете видеть то, что вам нужно, в темноте.
Если электрическая система вашего автомобиля неисправна, вы можете заметить, что различные огни начинают тускнеть. Тусклые индикаторы указывают на неисправность зарядки и низкое напряжение в системе.Причиной может быть умирающий аккумулятор, ослабленные провода или неисправный ремень генератора.
Если на приборной панели загорелся индикатор проверки двигателя, это означает, что с вашим автомобилем возникла небольшая или серьезная проблема, требующая ремонта электрооборудования. Контрольная лампа двигателя — это индикаторная лампа неисправности, о которой компьютер двигателя автомобиля сообщает, что что-то не так.
Коррозия электрических систем также может быть проблемой. Если у вас нет под рукой вольтметра (и вы не знаете, как им пользоваться), вы, вероятно, не сможете самостоятельно выполнять электрическую диагностику.Если ваш автомобиль не заводится, это определенно проблема с электрикой, поэтому отнесите машину к механику для полного осмотра.
4. Ваши предохранители продолжают перегорать
Блок предохранителей вашего автомобиля предназначен для предотвращения перенапряжения и короткого замыкания. Предохранители разрывают цепи, защищая уязвимые электрические системы от слишком большого тока.
Иногда плавкий предохранитель может перегореть без реальной причины. В этом случае достаточно просто заменить его.Но если у вас есть несколько предохранителей, которые постоянно перегорают, у вас, вероятно, более серьезная проблема с электрическими системами вашего автомобиля.
Перегретый и сгоревший предохранитель нарушает подачу электроэнергии. Перегоревший предохранитель в некоторых случаях является признаком более серьезной проблемы электронных систем. Настоятельно рекомендуется диагностика и ремонт, чтобы не вызвать более серьезных проблем.
Предохранители защищают электрическую систему вашего автомобиля. Высокое напряжение, вырабатываемое аккумулятором и генератором, будет защищено блоком предохранителей.
Если вам необходимо заменить предохранитель более одного раза за короткий период времени, скорее всего, возникнут проблемы с электричеством. Профессионально осмотрите свой автомобиль и отремонтируйте электрооборудование. Вероятно, возникла неисправность или короткое замыкание в электросети, вызывающие проблему, требующую ремонта, и, если вы не устраните ее, это может привести к дальнейшему повреждению автомобиля.
5. Вы чувствуете запах горящей пластмассы или электроизоляции
Если вы испытываете любую из вышеперечисленных проблем и чувствуете запах горящей пластмассы или электроизоляции, вам следует немедленно прекратить управление автомобилем.Это верный признак электрической неисправности или короткого замыкания, особенно если это происходит вместе с приглушенным светом, перегоревшими предохранителями и проблемами с запуском двигателя или запуском автомобиля.
Отвезите свой автомобиль на станцию технического обслуживания автомобилей для диагностики и ремонта. Избегайте вождения, поскольку вы можете еще больше повредить автомобиль, что приведет к увеличению затрат на ремонт.
Вот 4 распространенных типа запаха гари от автомобиля:
Горящая резина. Это важный показатель того, что двигатель автомобиля работает долгое время. Ниже приведены конкретные причины, по которым ваш автомобиль имеет запах резины:
Проблема со сцеплением
Проблема с плавлением приводного ремня
Проблема с утечкой масла
Проблема с утечкой охлаждающей жидкости. Ремонт кондиционера автомобиля должен производиться при возникновении проблемы с утечкой охлаждающей жидкости.
Горящий пластик. Обычно возникает после запуска вентилятора и отопителя в автомобиле.Ниже приведены конкретные причины, по которым ваш автомобиль имеет запах горящего пластика:
Запах обогревателя
Короткое замыкание в цепи
Идеальным решением было бы обратиться за помощью к специалисту по ремонту электрооборудования. Если вы чувствуете запах горящего пластика в машине, то необходимо отремонтировать электрические и электронные компоненты, чтобы избежать серьезных проблем с использованием автомобиля.
Горючее масло. Эта проблема возникает при утечке масла из выхлопной трубы.Давайте рассмотрим некоторые причины ниже:
Готово, проблема с заменой масла. Убедитесь, что замена масла произведена правильно, чтобы избежать этой проблемы. Кроме того, промывка жидкостью должна производиться профессиональным автомехаником.
Проблема с потерей масляного фильтра
Проблема с повреждением масляной пробки
Неисправные прокладки
В этих случаях нам необходимо проконсультироваться со специалистами по электричеству и электронике или направить автомобиль в гарантийный центр. Кроме того, для поддержания здоровья вашего автомобиля необходимо регулярно проводить надлежащий ремонт и техническое обслуживание, а автовладельцам рекомендуется хорошо разбираться в топливной системе автомобиля.
Горящий ковер. Обычно случается, когда автомобиль требует ремонта тормозов. Тормоза могут издавать запах гари автомобиля, и в этом случае обычно требуется замена тормозных колодок.
Приходите время для тщательного диагностического обслуживания!
Если вы подозреваете, что у вашего автомобиля могут быть проблемы с электрикой и электроникой, которые требуют диагностики и ремонта, немедленно отремонтируйте его с помощью Ride Time. Если вы будете действовать быстро, вы сможете избежать дорогостоящего ремонта, такого как замена генератора, регулировка углов установки колес или изменение электропроводки.
Ride Time — ваш лучший партнер по обслуживанию автомобилей и ваш профессионал в решении проблем с автомобильными электрическими системами. Если вы предлагаете автопарк, у Ride Time есть сильный пул экспертов для обслуживания больших объемов транспортных средств для диагностических и ремонтных работ.
Живете в Виннипеге или Калгари, Аб? Вашему автомобилю нужна электрическая диагностика? Приходите в Ride Time прямо сейчас! Проведите осмотр вашего автомобиля в нашем сервисном центре с 8 отсеками, мы можем оценить и проанализировать состояние вашего автомобиля с помощью разумных оценок ремонта и гарантировать, что вы получите ремонт, необходимый для бесперебойной работы.Свяжитесь с нами сегодня и запишитесь на прием онлайн.
Диагностика падений напряжения Диагностика электрических неисправностей в автомобильной промышленности
Одним из наиболее распространенных электрических заболеваний, проявляющихся сегодня в автомобильных сервисных центрах, является явление, известное как падение напряжения. Если не контролировать, то падение напряжения вызывает бесчисленное количество неразрешенных загадок, особенно когда оно поражает заземляющую сторону цепи. Это также может обманом заставить вас заменить неплохие детали.
Чем больше соединений и проводов в автомобиле, тем более уязвима электрическая система к падению напряжения.
Соблюдайте правила безопасного обслуживания электрооборудования при наличии перепада напряжения. Это означает измерение падения напряжения, прежде чем делать какие-либо выводы. «Падение напряжения» — схема сообщает вам, когда схема слишком ограничена для работы компонента (например, двигателя, реле, лампочки) или для правильной работы. Если цепь заблокирована, отремонтируйте ее и повторите проверку. Если ограничений нет, а компонент по-прежнему не работает или работает правильно, замените компонент.
В этом примере при обрыве провода или обрыве соединения ток перестает течь, а напряжение падает до нуля.Выключается стартер или гаснет фара.
Симптомы падения напряжения
Часто сбивающие с толку и противоречивые симптомы падения электрического напряжения различаются в зависимости от работы схемы и серьезности падения напряжения.
Неисправные электрические детали
Вялые, ленивые электрические устройства
Неустойчивые, прерывистые устройства
Устройства, которые работают медленно или беспорядочно в периоды высоких электрических нагрузок
Чрезмерные радиопомехи или шумы в радио
Повреждена дроссельная заслонка или кабели передачи или сцепление
Неоднократные отказы дроссельной заслонки или троса трансмиссии
Поврежденные детали трансмиссии
Жалобы на работу двигателя или трансмиссии
Отсутствие запуска или резкий запуск
Высокое напряжение датчика или компьютера
Неустойчивая работа компьютера двигателя или трансмиссии
Ложные коды неисправностей в памяти любого бортового компьютера
Преждевременный или повторяющийся отказ муфты компрессора кондиционера
В этом списке симптомов можно выделить несколько моментов.
Визуальный осмотр в большинстве случаев пропускает падение электрического напряжения. Обычно вы не можете увидеть коррозию внутри соединения или поврежденный провод, из-за которого возникла проблема.
Падение напряжения на стороне земли, часто игнорируемая причина электрических неисправностей, может вызвать большинство из этих симптомов. Любая цепь или компонент хороши настолько, насколько хороши их заземления.
Чем сложнее становятся электрические системы, тем важнее их заземление. Количество электрических компонентов быстро увеличивалось, и большинство из них не имеет отдельных заземляющих проводов.Вместо этого эти устройства заземлены на двигатель или кузов. Ржавчина, жир, вибрация и / или небрежный ремонт часто ограничивают цепь от двигателя / кузова обратно к аккумуляторной батарее.
Многие компоненты, например датчики двигателя, имеют общую землю. Таким образом, плохое заземление усложняет диагностику, поскольку затрагивает сразу несколько компонентов.
В некоторых руководствах и диагностических таблицах или деревьях неисправностей рекомендуется проверять заземление в последнюю очередь. Гораздо быстрее проверить цепи заземления перед тем, как взобраться на это дерево неисправностей.
Быстрее и разумнее регулярно проверять падение напряжения в цепи, чем запоминать длинные списки симптомов. Если опыт ничему другому нас не научил, так это тому, что погоня за симптомами не может заменить рутинные и тщательные проверки падения напряжения.
Опыт научил нас другим причинам для проверки падения напряжения в первую очередь. Падение напряжения, обычно на стороне земли, вызывает неточные или странные показания цифрового мультиметра и диаграммы осциллографа. Более того, когда вы подключаете цифровой мультиметр или осциллограф к системе с плохим заземлением, само испытательное оборудование может создать хорошую замену заземления, в зависимости от импеданса инструмента.Если сопротивление достаточно низкое, это может расстраивать — если ваше оборудование подключено, цепь работает, и вы не найдете ничего плохого.
Основные процедуры
Всякий раз, когда у вас возникает проблема с электричеством, сделайте глубокий вдох и подумайте об основном электрическом строительном блоке: последовательной цепи. Независимо от того, насколько сложна система, вы всегда можете упростить ее до меньших серий схем. Затем проверьте каждую цепь на предмет падения напряжения.
В электрической цепи электрическое давление (напряжение или вольты) проталкивает электрический объем (ток или амперы) через цепь, приводя в действие нагрузку.Нагрузкой может быть компьютер, двигатель, лампа, реле или другое устройство. Электрическое давление (напряжение) расходуется на работу нагрузки. Следовательно, на стороне земли напряжение падает примерно до нуля, но ток продолжает течь к батарее. Поскольку напряжение в цепи исправного заземления должно быть около нуля, некоторые техники называют его нулевым заземлением.
Падение напряжения на стороне заземления ухудшает характеристики нагрузки и вызывает считывание напряжения на стороне заземления нагрузки.
Сопротивление — ограничение
Чрезмерное сопротивление в электрической цепи может вызвать ограничение тока.Плохие соединения и обрыв или недостаточный размер проводов действуют как изгиб трубы, ограничивая прохождение тока. Ограничение прохождения тока в любом месте — на горячей стороне или на стороне земли — ухудшает характеристики нагрузки. Влияние на нагрузку трудно предсказать, поскольку оно зависит от степени ограничения. Например, двигатель в цепи с ограничениями может перестать работать или просто работать медленнее, чем обычно.
Ограниченный контур может вызвать проскальзывание и преждевременное сгорание муфты компрессора кондиционера. Компьютер, подключенный к цепи с ограничениями, может отключиться или работать нестабильно.Когда коррозия, ослабленные соединения или другие типы сопротивления ограничивают цепь, напряжение и ток падают. Если падает напряжение, падает и сила тока. Вот почему, когда вы обнаруживаете падение напряжения в соединении или кабеле, вы знаете, что соединение или кабель ограничены.
Посмотрите на схемы на наших чертежах и запомните две критические точки:
Свободная сторона заземления так же важна, как и свободная горячая сторона.
Ограничение со стороны земли — единственное, что вызывает показания напряжения больше 0–0.1В в любой цепи заземления.
Обрыв провода заземления полностью блокирует прохождение тока, отключает нагрузку и заставляет сторону заземления нагрузки считывать напряжение системы.
Испытания падения напряжения
Падение электрического напряжения зависит от протекающего тока. Если вы не управляете схемой так, чтобы через нее протекал ток, вы не сможете измерить падение напряжения. Поскольку батарея цифрового мультиметра не может обеспечивать ток, который обычно протекает через большинство цепей, тесты цифрового мультиметра обычно не могут обнаружить ограничения так же точно, как тест падения напряжения.
Проблемы с обрывом цепи, например обрыв или отсоединение проводов или соединений, останавливают прохождение тока. После устранения обрыва цепи снова включите ее и проверьте, не наблюдается ли продолжающегося падения напряжения. Пока вы не пропустите ток и не проверите цепь снова, вы не сможете узнать, исправна ли вся цепь.
Хотя соединения, провода и кабели без сопротивления были бы идеальными, большинство из них будет иметь хотя бы некоторое падение напряжения. Если в ваших руководствах не указаны значения падения напряжения, используйте следующие максимальные пределы:
0.00 В по соединению
0,20 В по проводу или кабелю
0,30 В по переключателю
0,10 В по земле
Поскольку большинство компьютерных схем работают в миллиамперном диапазоне, они не допускают падения напряжения, а также других схемы делаем. Обратите внимание, что миллиампер равен одной тысячной (0,001) ампер. Рекомендуемый рабочий предел — падение 0,10 В на слаботочные провода и переключатели. Для тестирования слаботочных цепей также требуется цифровой мультиметр с высоким сопротивлением (10 МОм).Цифровой мультиметр с низким импедансом может настолько нагружать слаботочную цепь, что дает неверные показания или вообще не показывает их. Большинство цифровых мультиметров профессионального уровня имеют входное сопротивление 10 МОм. Использование цифрового мультиметра — самый быстрый способ точно измерить падение напряжения. Если у вашего цифрового мультиметра нет возможности автоматического выбора диапазона, используйте шкалу низкого напряжения (от 0 до 1 В) для проверки падения напряжения. Помните, что контрольные лампы недостаточно точны для диагностики падения электрического напряжения и могут повредить большинство компьютерных цепей.
Быстрые проверки заземления
Поскольку падение напряжения в цепи заземления может вызвать большинство перечисленных выше симптомов, подумайте о принятии этого нового рабочего правила: сначала проверьте заземление. Прежде чем выполнять настройку, проверять электрические проблемы или проверять запуск, зарядку, АБС или систему кондиционирования воздуха, регулярно проверяйте двигатель и массу кузова. Подключите цифровой мультиметр между двигателем и отрицательной клеммой аккумуляторной батареи. Безопасно отключите зажигание и проверните двигатель на несколько секунд, или, если ваш мультиметр имеет функцию записи данных, он будет регистрировать показания всего за 100 миллисекунд.
Если падение напряжения слишком велико, отремонтируйте цепь массы двигателя и повторите проверку. Обратите внимание, что в некоторых системах зажигания без распределителя самый простой способ предотвратить запуск двигателя во время проверки заземления — вытащить предохранитель топливного насоса. Затем подключите цифровой мультиметр между отрицательной клеммой аккумулятора и межсетевым экраном автомобиля. Затем запустите двигатель и включите основные электрические аксессуары. Если падение напряжения слишком велико, зафиксируйте массу тела и проведите повторную проверку.
Когда двигатель и масса кузова находятся в допустимых пределах, приступайте к диагностике. Не удивляйтесь, если исправление этих оснований решит проблемы автомобиля. Тот факт, что автомобиль проходит испытание на массу, не означает, что вы можете безопасно заземлить свой цифровой мультиметр в любом месте. Некоторые техники часами бегают по кругу из-за того, что их цифровые мультиметры не имеют хорошего заземления. Для безопасного электрического обслуживания сделайте себе 20- или 30-футовую перемычку с зажимом типа «крокодил» на каждом конце, чтобы вы могли проверить электрический топливный насос, систему освещения или компьютер ABS в задней части автомобиля, заземлив цифровой мультиметр на аккумулятор с перемычкой.
Перегибы заземления компьютера
Поскольку компьютерные цепи работают с таким низким током, стандартные тесты заземления могут не выявить пограничного заземления на бортовом компьютере. Прежде чем осуждать какой-либо бортовой компьютер, сначала проверьте его обоснованность. Включите компьютерную систему и проверьте каждую клемму заземления компьютера. Если вы измеряете напряжение выше 0,10 В, проследите цепь заземления и найдите проблему.
Иногда заземления компьютера подключаются к месту, где они легко повреждаются или подвержены коррозии, например к болту корпуса термостата.Клеммы разъема компьютера также могут подвергнуться коррозии. Удаление разъема и обработка клемм электроочистителем может быть всем, что нужно для устранения падения напряжения.
Опыт показывает, что всего лишь 0,30 В на клемме заземления компьютера может вызвать проблемы. Прежде чем определить это с помощью электронной контрольной лампы, помните, что традиционная контрольная лампа потребляет слишком большой ток и может повредить компьютер. Плохое заземление компьютера и / или датчика может вызвать превышение нормального напряжения датчика и появление ложных кодов неисправностей.Во многих случаях плохое заземление не позволяет компьютеру или датчику понижать сигнал напряжения до нулевого уровня или приближаться к нему. Доступ к компьютеру для проверки заземления может быть проблемой, однако ошибочная замена дорогих датчиков и компьютеров — большая проблема.
Подключите цифровой мультиметр к любой части цепи, чтобы напрямую измерить падение напряжения на этом проводе, кабеле, переключателе или соединении. В этом примере один цифровой мультиметр будет отображать потерю напряжения между батареей и нагрузкой, другой — потерю напряжения со стороны заземления нагрузки на батарею.
Гремлины от земли
Внимательно следите за отсутствием грунта. Если с транспортным средством работал кто-то другой, возможно, он забыл повторно подключить провода или кабели заземления кузова. Помните, что когда заземление тела ограничено, ток пытается найти другой путь обратно к батарее. Самый простой альтернативный маршрут может быть через трос переключения передач или трос дроссельной заслонки. Этот ток может не только сваривать кабель, он также может вызвать коррозию втулок и подшипников внутри трансмиссии или колесных подшипников.
Если вы обнаружите, что изоляция на заземляющем проводе кузова сгорела или покрылась волдырями, вы можете держать пари, что ток стартера перегрел провод. Когда заземление двигателя ограничено, стартерный ток пытается вернуться в аккумулятор через цепь заземления кузова. Опыт показывает, что если цепь заземления кузова не выдерживает текущей нагрузки, заказчик может не сразу заметить проблему.
В периоды сильного электрического тока ограниченное заземление может препятствовать работе компонента или отключать его.Например, известно, что указатели поворота перестают мигать, когда водитель нажимает на педаль тормоза. Тестирование подтвердило, что ограниченный участок земли заглушает поворотники. Земля не могла одновременно пропускать ток от указателей поворота и стоп-сигналов.
Безопасное обслуживание
Практика безопасного обслуживания электрооборудования поможет вам решать электрические проблемы быстрее и выгоднее, чем угадывать и менять детали. Заставьте свой цифровой мультиметр работать, устраняя падение электрического напряжения уже сегодня.Это ответственный поступок.
Выявление утечек в автомобиле Видео | Стю Хансен Hyundai

Найти утечку из автомобиля может быть проблемой. Это серьезная проблема или что-то нормальное? Мы собрали короткое видео, чтобы помочь вам узнать, какая жидкость течет из автомобиля.
Антифриз имеет зеленый цвет, хотя иногда может быть синим или розовым.Антифриз, также известный как охлаждающая жидкость, используется в радиаторе для поддержания температуры автомобиля, поэтому утечки могут привести к перегреву.
Газ легко идентифицировать по запаху.
Утечки масла могут варьироваться от желтого до черного, в зависимости от того, сколько времени прошло с момента последней замены масла. Масло является необходимой смазкой в вашем автомобиле, и его необходимо проверить.
Тормозная жидкость может быть прозрачной или желтой и маслянистой, и если вы думаете, что из нее вытекает тормозная жидкость, не садитесь за руль, пока не осмотрит профессионал.
