В чем измеряется емкость аккумулятора: Понимание объёма (мА*ч) и эффективности зарядки портативного аккумулятора Power Bank

Содержание

В чем измеряется емкость батарейки

Самым важным параметром каждой АКБ является его емкость аккумулятора. Она определяет количество энергии, отдаваемой им за каждый отрезок времени. Это касается всех батарей от автомобильных до телефонных. Знать о них и понимать устройство важно, поскольку при использовании батареи не той емкости могут возникнуть серьезные проблемы при запуске этих устройств.

Единицы измерения этой величины – Амперы или Миллиамперы / час. По данному параметру осуществляют выбор АКБ для техники, руководствуясь рекомендованными значениями. При нарушении рекомендаций, к примеру, автомобиль может не запуститься зимой.

Что такое емкость батареи или аккумулятора

Все аккумуляторы обычно украшают надписи вроде 55, 70 Ah либо 1800mAh. Такое обозначение говорит о том, что емкость данного аккумулятора – соответственно 55 Ампер или долей Ампер в час, только в переводе на английский – A/hour. Его нужно отличать от другого параметра – напряжения, которое пишется в Вольтах.

Показатель Ah показывает, сколько батарея проработает в течение часа на нагрузку 60 Ампер и напряжение 12,7В. Другими словами, емкость – это запас энергии, который в себе способен удерживать аккумулятор.

И если будет меньше, чем 60А нагрузки, то батарея продержится дольше 60 минут.

Как быстро проверить емкость любого аккумулятора

Чаще всего вместимость аккумулятора измеряется с помощью тестера. Это прибор для быстрых измерений. Он работает автоматически, для его применения не нужны никакие дополнительные познания. Временные затраты составляют не более 15 секунд. Все, что требуется – подключить тестер к источнику питания и надавить на единственную кнопку, после чего он начинает определять емкости подключенных аккумуляторов.

Его используют при выборе батареи, сравнивая остаточную и номинальную вместимость, которая официально указана на устройстве. Если разница составить больше 50%, то АКБ нельзя эксплуатировать.

Какой использовать прибор для точного измерения емкости любого аккумулятора

Показатель емкости определяет плотность электролитов, она определяется с помощью особого прибора – ареометра. На новых батареях всегда указаны основные параметры. Однако эта величина определяется и самостоятельно.

Наиболее простым способом являются обычные тестеры наподобие «Кулона». С помощью этого прибора измеряют вместимость и напряжение АКБ в автомобиле. Это требует минимальных затрат сил и времени при достижении достоверных результатов.

Чтобы воспользоваться «Кулоном», нужно подсоединить его к клеммам аккумулятора, после чего он начнет определять силу напряжения и величину вместимости.

Используется множество других способов вычисления данных параметров. Классическим является измерение с помощью мультиметра аккумулятора авто. Для того чтобы это осуществить, в нем должен быть полный заряд и соединение с потребителем (достаточно обычной лампочки в 60Вт). Однако даже это не гарантирует абсолютной точности показаний.

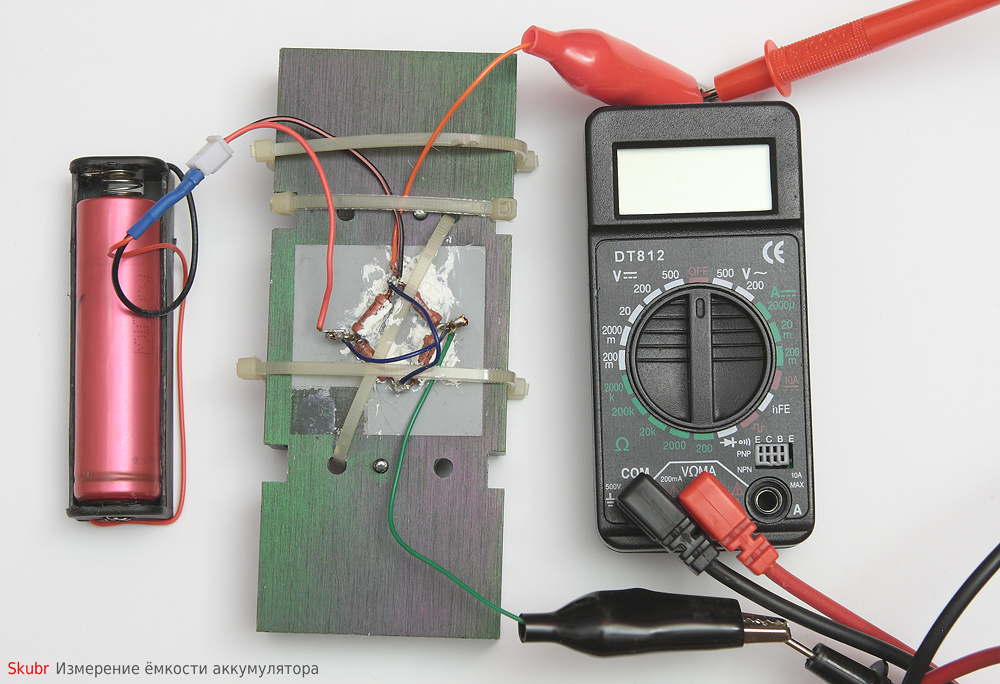

Первым шагом после сбора цепи из самой батареи, мультиметра, лампочки станет подача напряжения. В случае если на протяжении 2 минут лампочка не гаснет (если это не так, батарею не восстановить), брать показания «Кулона». Как только показания будут падать ниже стандартов напряжения аккумулятора, он начинает разряжаться. Замерив время, потребовавшееся для окончательного израсходования энергии и ток нагрузки потребителя, нужно эти показания друг на друга умножить друг на друга. Получившееся число и есть вместимость батареи.

В случае отличия результата от официального значения аккумулятор нужно заменять. Мультиметр позволяет посчитать емкость любой батареи. Неудобство такого способа в больших временных затратах.

Во втором способе измерения обеспечивают разрядку АКБ с помощью резистора по специальной схеме. С помощью секундомера определяется время разряда. Однако важно не разрядить АКБ полностью, предохраняясь от этого посредством реле.

Как сделать прибор собственными руками

Если под рукой необходимой техники нет, реализовать устройство можно самому. Подойдут нагрузочные вилки. Их всегда много в продаже, но их собирают и самостоятельно. Ниже рассмотрен такой вариант.

У данной вилки расширена шкала, что позволяет достичь высочайшей точности показания. В строено сопротивление нагрузке. Диапазоны шкалы делятся напополам, благодаря чему понижается погрешность показаний. Прибор оснащен 3-х вольтовой шкалой. Это дает возможности проверить отдельные банки батареи. Шкалы в 15В достигают посредством понижения на диодах и стабилитронах напряжения.

Показание тока прибора вырастет, как только значения напряжения станут больше уровня открытия стабилитрона. Во время подачи напряжения не той полярности диоды оказывают защиту. На картинке: SB1 – тумблер, R1 является передатчиком требуемого тока, R2 и R3 – резисторами, предназначенными для M3240, R4 – определителями ширины узких диапазонов шкал, R5 – нагрузочным сопротивлением.

Как в домашних условиях узнать емкость телефонного аккумулятора

При использовании сотового телефона его аккумулятор подвергается постоянной деградации. Этого процесса не избежать, он естественен. Это происходит вне зависимости от модели, цен, функций телефона. Чтобы точно понимать, сколько еще прослужит аккумулятор в устройстве, нужно измерять текущую его емкость. Это позволит вовремя заменить батарею до того, как она начнет отключаться в самое неподходящее время.

В первую очередь нужно осмотреть батарею. Опасные проблемы в литиевой батарее видны сразу: корпус может вздуваться, быть полным следов коррозий, пятен зеленоватых и белых оттенков.

При обнаружении признаков вздутия дальше использовать такую батарею опасно. Это может спровоцировать замыкание электросхем в телефоне. Возможно начало вздутия с маленькой выпуклости вплоть до серьезных деформаций. К настораживающим фактором относится и быстрое падение заряда в телефоне.

На сегодняшний день существует множество приложений для измерения текущей вместимости телефона.

Чтобы точно определить вместимость батареи, используют метод продвинутого зарядного устройства. Аккумулятор полностью разряжают, затем подключают к данному устройству. Оно, в свою очередь, высчитывает вместимость аккумулятора с учетом времени и значения тока.

Различия нагрузки

Параметры каждого автомобиля разные. Различаются их объемы двигателей, вместимости аккумулятора. В легковом авто обычно АКБ вместимостью 40-45А, а в большой машине около 60-75А.

Причины этого кроются в пусковом токе – чем меньше батарея, тем меньше в ней электролитов, свинца и т.п. Чем он больше, тем больше количество энергии, которую может отдавать в один момент. Исходя из этого, на малолитражке способны успешно работать крупные АКБ, а маленькие недопустимо вставлять в крупный автомобиль.

Зависимость от корпуса

Аккумуляторы разных размеров

Вместимость прямым образом связана с числом электролитов и свинца АКБ. Из-за этого батареи маленькой вместимости будет гораздо меньше в объеме и весе, чем более вместительные батареи. По этим причинам на малолитражку никогда не ставят большие аккумуляторы, так как это не имеет смысла – в этих машинах мало пространства под капотом. А маленькая батарея прекрасно справляется с функцией запуска мотора.

Уменьшение емкости

Любая батарея подвержена воздействию амортизации, ее вместимость становится меньше со временем. Обычные аккумуляторы служат около 3-5 лет. Наиболее качественные экземпляры сохраняются в хорошем состоянии до 7 лет.

Когда вместимость падает, батарея теряет способность давать достаточно пускового тока. Тогда ее приходит пора заменять. К основным причинам падения вместимости относятся:

Скопление серной кислоты на плюсовой пластине. Она может полностью перекрыть все поверхности, ухудшается контакт с электролитами, вместимости падает.
Пластина осыпается из-за перезарядов, тогда происходит недостаток электролитов. Это ведет к мгновенному понижению емкости батарей.
При замыкании банки и соединении минусовой и плюсовой пластин друг с другом происходит снижение емкости батареи. Тем не менее, ее восстанавливают.

От чего зависит текущая емкость АКБ?

В течение всего срока службы аккумуляторной батареи ее емкость меняется. На начало своей работы они обладают наибольшей емкостью, поскольку пластины активно разрабатываются. Затем наступает период стабильной работы, и вместимость держится на одном и том же уровне. Дальше начинается спад вместимости по причине изнашивания пластин.

Процесс проверки аккумулятора

Вместимость аккумулятора меняется в зависимости от наличия активных материалов и конструкции электродов, электролитов, их температур и концентрации, величин разрядного тока, амортизации батареи, концентрации дополнительных налетов в электролитах и от многих других факторов.

С повышением разрядного тока вместимость АКБ понижается. При быстрой, спровоцированной специально разрядке АКБ теряют меньше вместимости, чем при более плавных режимах с малыми величинами тока. Исходя из этого на корпусе фиксируются показатели для 4, 15, 100 часов разряда. Вместимости одних и тех же АКБ при этом меняются крайне сильно. Меньше всего вместительность при 4 часах разрядки, а больше всего прочего – при больших отрезках времени.

Также показатели емкости меняются при повышении температуры электролитов, однако при повышении предельно допустимых норм происходит снижение сроков службы. Причины этого кроются в том, что при повышенной температуре электролиты проникают в активную массу, ведь их вязкость уменьшается, а сопротивление наоборот растет. Из-за этого в реакциях разрядки активной массы больше, чем во время заряда с пониженной температурой.

При особенно маленькой температуре вместимость АКБ снижается так же, как и ее полезное действие.

С увеличением концентрации электролитов повышается и емкость аккумулятора. Однако АКБ быстрее портится, так как разрыхляется активная масса аккумулятора.

Таким образом, проверка емкости аккумулятора необходима на всех этапах его жизни.

Что такое емкость?

Первичные источники – батарейки, как и вторичные — аккумуляторы, характеризуются несколькими основными параметрами, которые определяют длительность и качество их работы в технических устройствах. Одним из определяющих параметров является емкость. Это величина количественная, которая показывает сколько электрической энергии можно получить от работы элемента под током разряда в течении некоторого времени.

В чем измеряется емкость батареи?

В Международной системе единиц (СИ) единица измерения принята в кулонах. 1 Кл = 1А*с – количество электрической энергии при токе 1 А за 1 с.

Практически используют внесистемную единицу 1А*ч = 3600Кл, т. е мы имеем не емкость, а электрический заряд или количество электричества.

Как обозначается емкость батареи?

При расчетах принято буквенное обозначение – C _б, мА*ч. Физически это означает электрический заряд при токе 1 А в течение часа.

Как рассчитать емкость батареи?

(Определить, узнать)

Для расчета используем простую формулу:

C _б – емкость батареи, мА*ч;
I _н – ток нагрузки, мА;
t – время работы, ч.

На вторичных источниках эта величина указана на корпусе или упаковке в виде числового значения. Например: 900 мА*ч или 550 мА*ч. Чем больше величина этого значения, тем дольше будет работать прибор с данным источником питания от зарядки до зарядки.

Для первичных источников питания, которые не подлежат повторной зарядке, это значение считается принятым:

Обозначение (маркировка)	Вид батареи	C _б, мА*ч
AA	R6, солевая (1)LR6, щелочная (2)FR6, литиевая (3)	1100 – 3500
AAA	R03, (1)LR03, (2)FR03, (3)	540 – 1300
B	LR12, (2)	8350
C	R14, (1)LR14, (2)	3800 – 8000
D	R20, (1)LR20, (2)	8000 – 19500
N	R1, (1)LR1, (2)	1000
1/2AA	R14250, (1)	250
R10	R10, (1)	1800

Из таблицы наглядно видно, какая емкость у обычных батареек, это значение не указывается на корпусе или упаковке, как у аккумуляторов. Но показатель очень важен с точки зрения длительности работы элемента в техническом приборе или устройстве.

Как измерить емкость?

Для примера можно взять любую аккумуляторную батарею либо прибор, хорошо подойдет сотовый телефон. При помощи тестера проведем замер тока нагрузки. Далее нужно полностью разрядить аккумулятор и поставить на зарядку. Замерить время до его полной зарядки, посчитать по формуле:

Если ток потребления 1,15 А или 1150 мА, время зарядки составило 3 часа, то в итоге получаем:

C _б = 1150*3 = 3450 мА*ч.

Как измерить емкость батарейки мультиметром?

Величину C _б в числовом выражении измерить мультиметром фактически не получится. Однако можно измерить один показатель, в данном случае, ток нагрузки I _н и подставляя в формулу – I _{н *} t, после проведения зарядки батареи за определенный промежуток времени — t, произвести расчеты значения C _б.

Как увеличить емкость батареи?

Для того, чтобы увеличить это значение, нужно знать от чего зависит емкость батареи:

Типа элемента — солевой, щелочной или литиевый.
Температурного режима эксплуатации — одни батарейки (солевые) не рассчитаны на отрицательные температуры, другие (литиевые) при морозе работают лучше. Перегрев также негативно влияет на работу источников питания.
Целостности корпуса элемента — деформация отрицательно влияет на химическую реакцию внутри устройства, разгерметизация и протечка электролита делает ее полностью не пригодной.

Существует способ, как повысить емкость батареи, например аккумуляторной. Для этого ее нужно «раскачать», т. е разрядить полностью и снова зарядить. Так проделать несколько раз.

Можно воспользоваться «народным» методом, однако не имеющим подтверждений с научной точки зрения. Требуется положить батарейку в морозильную камеру холодильника на ночное время. Показатель C _б немного вырастет, но существенного увеличения, к сожалению, не получится.

Если в приборе (планшете, телефоне) есть возможность включения экономичного режима или экономии энергопотребления, то его можно включить, тем самым мы снижаем нагрузку, увеличиваем время работы, и как бы увеличиваем емкость источника питания.

Как соединить батарейки чтобы увеличить суммарную емкость?

Для достижения поставленной цели по увеличению технических характеристик источника питания при работе прибора либо устройства есть варианты различного соединения элементов электрической цепи.

Существует два метода или схемы подключения:

Последовательное соединение.
Параллельное соединение.

Емкость батареи при последовательном и параллельном соединении будет разная. Первый способ даст увеличение только суммарного напряжения, а второй — увеличит суммарную C _б во столько раз, сколько будет взято элементов в схеме:

Прежде чем приступить к эксперименту, нужно взять два аккумуляторных источника питания с одинаковой степенью износа и зарядки, два диода. Для параллельного соединения минусы батарей нужно соединить вместе, а плюс одной к аноду одного диода, плюс другой к аноду другого. Катоды диодов также надо соединить между собой. Включить нагрузку минусом в точку соединения отрицательных клемм элементов, плюсом в месте соединения диодных катодов.

Такая схема соединения увеличит C _б в два раза. Собирать такую цепь без диодов нельзя, т. к. элементы питания разрядятся один через другого.

к примеру автомобильный 55 А. ч.. .
как бы .. теоретически. . 55 ампер в течении часа. .
но практически при 55 амперах он и 10 минут не протянет. .

есть номинальный разрядный ток . 0,1 С.. . т. е. 5,5 ампер в час.. .
при 8 часовом разряде. .

Ёмкость, измеряемая, к примеру в Ампер-Часах, значит то, что аккумулятор способен отдавать ток 1А в течение стольки часов, какая цифра указана. Нам это очень подробно и многократно вдалбливали.

HydroMuseum – Емкость аккумулятора

Емкость аккумулятора

Емкость аккумулятора – самая важная техническая характеристика аккумулятора, которая показывает, сколько времени аккумулятор сможет питать подключенную к нему нагрузку. Обычно емкость аккумулятора измеряется в ампер-часах, а для небольших аккумуляторов ─ в миллиампер-часах.

Сама единица измерения показывает, что емкость аккумулятора является произведением постоянного тока разряда аккумулятора (в амперах, иногда в миллиамперах) на время разряда (в часах):

Е [А · час] = I [А] · T [час]

Вопреки расхожему мнению, емкость аккумулятора не характеризует полностью энергию аккумулятора, т. е. энергию, которая может быть накоплена в полностью заряженном аккумуляторе. Ведь чем больше напряжение аккумулятора, тем больше накопленная в нем энергия. В самом деле, электрическая энергия равна произведению напряжения на ток и на время протекания тока:

W [Дж]= I [А] · U [В] · T [с]

Следовательно, энергия аккумулятора равна произведению его емкости на номинальное напряжение:

W [Вт·час]= E [А·час] · U [В]

Если несколько аккумуляторов одной емкости соединены последовательно, то емкость получившейся аккумуляторной батареи равна емкости входящих в батарею аккумуляторов. А энергия аккумуляторной батарея является произведением энергии одного аккумулятора на число аккумуляторов.

Иногда путают емкость аккумулятора и заряд (заряженность) аккумулятора. Емкость показывает потенциал аккумулятора, то, сколько времени он сможет питать нагрузку, если будет полностью заряжен.

Можно провести аналогию со стаканом воды. Емкость (объем) стакана не изменяется в зависимости от того, полный он или пустой.

Так и с аккумулятором ─ в заряженном и разряженном состоянии аккумулятор имеет одну и ту же емкость.

Характеристики емкости свинцового аккумулятора

Энергетическая емкость [Вт/элемент]

Характеристика аккумулятора, показывающая способность аккумулятора разряжаться в режиме постоянной мощности в течение определенного небольшого времени (обычно 15 минут). Эта характеристика распространена в США, но постепенно распространяется и среди производителей аккумуляторов из других стран. Приближенно оценить емкость аккумулятора в ампер-часах по его энергии в Вт/эл (15 мин) можно по формуле:

Е [А·час] = W [Вт/эл] / 4

Резервная емкость

Характеристика автомобильного аккумулятора, показывающая его способность питать электросистему движущегося автомобиля, если генератор автомобиля не работает. Измеряется в минутах разряда аккумулятора током 25 А. Распространена в США (reserve capacity). Приближенно оценить емкость аккумулятора в ампер-часах по его резервной емкости в минутах можно по формуле:

Е [А·час] = T [мин] / 2

Ток разряда

Чем больше ток разряда, тем меньше емкость аккумулятора. Обычно производитель назначает номинальной емкость свинцового аккумулятора при длительных (10, 20 или 100 часов) разрядах. При 15-минутном разряде емкость свинцового аккумулятора обычно составляет чуть менее половины номинальной емкости.

Зависимость времени разряда от тока разряда близка к степенной. Распространена, в частности, формула (закон) Пейкерта (Пекерта) ─ по имени немецкого ученого Peukert. Пейкерт установил, что:

I p·T = const

Здесь p ─ число Пейкерта ─ показатель степени, постоянный для данного аккумулятора или типа аккумуляторов. Формула Пейкерта действует и для современных герметичных свинцовых кислотных аккумуляторов.

Для свинцовых аккумуляторов число Пейкерта обычно изменяется от 1.15 до 1.35. Величину константы в правой части уравнения можно определить по номинальной емкости аккумулятора. Тогда, после нескольких преобразований, получим формулу для емкости аккумулятора E при произвольном токе разряда I:

Е = E_н · (I_н / I)p-1

Здесь E_н ─ номинальная емкость аккумулятора, а I_н ─ ток разряда, при котором задана номинальная емкость (обычно ток 20-часового или 10-часового разряда).

Конечное напряжение разряда

По мере разряда напряжение на аккумуляторе падает. При достижении конечного напряжения разряда аккумулятор отключают. Чем меньше конечное напряжение разряда, тем больше емкость аккумулятора. Производитель аккумулятора устанавливает минимальное допустимое конечное напряжение разряда (оно зависит от тока разряда). Если напряжение аккумулятора становится меньше этой величины (глубокий разряд), аккумулятор может выйти из строя.

Температура

При повышении температуры от 20 до 40 градусов Цельсия емкость свинцового аккумулятора возрастает примерно на 5%. При уменьшении температуры от 20 до 0 градусов Цельсия емкость аккумулятора уменьшается примерно на 15%. При уменьшении температуры еще на 20 градусов, емкость аккумулятора падает еще на 25%.

Износ аккумулятора

Емкость свинцового аккумулятора в состоянии поставки может быть чуть больше или чуть меньше номинальной емкости. После нескольких циклов разряд-заряд или нескольких недель пребывания под «плавающим» зарядом (в буфере) емкость аккумулятора увеличивается. При дальнейшей эксплуатации или хранении аккумулятора емкость аккумулятора падает ─ аккумулятор изнашивается, стареет и, в конце концов, должен быть заменен новым аккумулятором. Чтобы заменить аккумулятор вовремя, за износом аккумулятора лучше следить с помощью современного тестера емкости аккумулятора ─ индикатора емкости свинцовых аккумуляторов «Кулон»

Классическим методом проверки аккумулятора является контрольный разряд. Аккумулятор заряжают, а затем разряжают постоянным током, регистрируя время до конечного напряжения разряда. Дальше определяют остаточную емкость аккумулятора по формуле:

Е [А·час]= I [А] · T [час]

Ток разряда обычно выбирают таким, чтобы время разряда примерно соответствовало 10 или 20 часам (в зависимости от того, для какого времени разряда указана номинальная емкость аккумулятора). Теперь можно сравнить остаточную емкость аккумулятора с номинальной емкостью. Если остаточная емкость составляет менее 70-80% номинальной емкости, аккумулятор выводят из эксплуатации, потому что при таком износе, дальнейшее старение аккумулятора будет происходить очень быстро.

Недостатки традиционного метода контроля емкости аккумулятора очевидны:

сложность и трудоемкость;
выведение аккумулятора из эксплуатации на длительный срок.

Для быстрого теста аккумуляторов сейчас существуют специальные приборы, которые позволяют проверить емкость аккумулятора за несколько секунд.

Измерить емкость автомобильного аккумулятора
