Устройство и принцип работы вакуумного усилителя тормозов в автомобиле

Чтобы автомобиль плавно, но уверенно тормозил на дороге, водителю нужно прилагать очень много сил, нажимая на педаль тормоза, но это достаточно тяжело и неприятно. По этой причине тормозная система каждого авто оснащена специальным устройством, которое облегчает эту задачу. Его называют вакуумным усилителем тормозов.

Что такое и для чего нужен ВУТ

Данное устройство жизненно необходимо для каждого автомобиля. Его назначение – увеличить усилие, которое передаётся от педали к главному тормозному цилиндру. Благодаря этому транспортом легче управлять и тормозить.

Устройство вакуумного усилителя тормозов

ВУТ и главный цилиндр взаимосвязаны. Они — неотъемлемые части друг друга. В первом такие составляющие:

• Основная часть. Она поделена на две части диафрагмой. Первая часть – вакуумная камера, вторая – атмосферная.
• Клапан. Служит перекрытием для мостика между частями, описанными выше.
• Насос. Он либо механический, либо электрический. Обеспечивает бесперебойную работу. Является основным или дополнительным источником разряжения. Некоторые авто, работающие на бензине, не обладают подобным элементом.
• Пружина, относящаяся к возвратному типу. С её помощью диафрагма переходит в своё стартовое положение при воздействии на тормоз.

Важно! Бывают представители подобных устройств, оснащённые электромагнитным приводом. Это своего рода дополнение системы авто, отвечающей за его торможение. Но пользуются им только в случае крайней необходимости.

Принцип работы и некоторые особенности

Стоит разобраться с его функционированием. Принцип его действия основывается на резком изменении давлений в обеих камерах. Когда педаль тормоза зажимается, камеры начинают активное взаимодействие. В этом им способствует мостик. В данный временный промежуток, в них одинаковое и очень низкое давление. Параллельно с этим тормозной цилиндр не функционирует.

Тогда же в состояние активности переходит следящий клапан. Результат его срабатывания — канал между камерами начинает закрываться, но открывается другой канал, атмосферный. Тогда давление в атмосферной камере выше, чем в вакуумной. Диафрагма под его воздействием начинает движение к тормозному цилиндру. Она перемещается, образуется огромное усилие на штоке цилиндра. Это усилие примерно в 3-5 раз больше испытываемого педалью. Данный процесс является усилением.

Устройство следящего клапана сделано таким образом, чтобы усилие, которое будет передано поршню тормозного цилиндра, зависело от усилия, получаемого педалью тормоза. Они прямо пропорциональны. Иными словами, чем большее усилие получает педаль, тем и больше передаваемое усилие. Но если педаль окажется зафиксирована, то и диафрагма прекратит свой путь. Следовательно, поршень тоже будет в бездействии. Тогда колёса авто притормаживаются, а соответствующая система в момент откликнется на сигнал о торможении.

Если перестать зажимать педаль тормоза, следящий клапан закроет атмосферный канал, но тогда откроется вакуумный. Всё приходит к своему началу. Возврат определённых составляющих на свои места зависит от возвратной пружины, находящейся в основной части усилителя.

Важно! В силу остановки или поломки движка ВУТ не прекращает своей деятельности. Его дальнейшее функционирование поддерживает обратный клапан. Он выводит ненужный воздух из клапана наружу. А если его дальнейшее функционирование под вопросом, то клапан самостоятельно закроется. Так он помогает предотвратить повышение давления в камере.

Качество работы ВУТ находится в прямой зависимости от атмосферного давления. Чем ниже давление, тем хуже работа устройства.

Какие датчики в вакуумном усилителе тормозов

Большое значение отводится датчикам. Они находятся по периметру всей конструкции. Их задача – сделать процесс торможения как можно эффективнее и упростить процесс управления. Наиболее частый вариант – датчик хода мембраны. Благодаря ему электроника способна понимать сложившуюся ситуацию.

Ещё один вариант – датчик перемещения штока или датчик степени разряжения камер. Второй из них даёт сигнал о количестве вакуума в двух различных усилителях тормозов.

Особенности эксплуатации вакуумного усилителя тормозов

В функционировании ВУТ нет специфических условий или чего-то подобного. Однако, есть моменты, которые стоит знать:

1. Целостность ВУТ является важнейшей частью его нормального функционирования. Если произойдёт её повреждение, то тормозная система авто будет работать намного хуже.
2. Если были получены какие-либо дефекты, то ВУТ стоит заменить как можно быстрее. Его исправности является гарантом безопасности людей.

Давление окружающего воздуха очень важно для работы ВУТ. В вакуумной камере это значение составляет около 0,067 МПа. Почти в полтора раза меньше обычного атмосферного. Если высота по отношению к уровню моря нормальная, то подобное соотношение считается нормальным. Но чем больше будет высота, тем хуже будет работа ВУТ.

Интересно! Если машине приходится работать на большой высоте, то используются совершенно другие подобные устройства. Достоинство таковых – их деятельность ни от чего не зависит.

Основные неисправности усилителя

Устройства данного типа не сложны в конструкции. Неисправности почти всегда обуславливаются их разгерметизацией. Вот основные:

• дефекты шланга откачки воздуха;
• разгерметизация камер;
• поломки клапанов;
• повреждение рабочей поверхности диафрагмы;
• поломки возвратной пружины.

Как проверить работу усилителя тормозов

Если проблемы всё же имеются, то их выявление не заставит себя долго ждать. Их наличие выдаёт то, что педаль тормоза очень плохо выжимается.

Если он уже полностью неисправен, то педаль практически не нажимается. Чтобы это подтвердить, нужно не заводить двигатель, а просто нажать на педаль примерно 4-5 раз. И при последнем нажатии сопротивление будет очень большим.

Чтобы узнать, в каком состоянии находится усилитель, человеку не нужно иметь какое-либо оборудование или специальные знания.

Самый лёгкий способ, при котором даже не потребуется заглядывать в капот, – выжимка педали тормоза. Движок при этом в нерабочем состоянии. Достаточно несколько раз выжать педаль и на последнем из них зафиксировать ногу в положении, когда педаль нажата.

Теперь движок стоит завести. Педаль должна слегка опуститься. Это хороший знак. Значит устройство работает исправно.

При работе тормоза силовая установка не должна поменять своего рабочего режима. В противном случае возможно, что причиной является поломка ВУТ. Это стоит проверить. Делается это следующим способом:

1. Отсоединить трубопровод от впускного коллектора.
2. Заглушить штуцер резиновой заглушкой.
3. Зафиксировать заглушку.
4. Запустить движок и дать поработать.
5. Нажать на тормоз.

Если процесс торможения не влияет на количество оборотов двигателя, то в усилителе есть подсос воздуха.

Регулировка усилителя

Если ВУТ всё же имеет какие-либо неисправности, то стоит задуматься о том, как его правильно отрегулировать. Для этого нужно правильно подобрать длину штока, чтобы положение педали тормоза было верным. Как работа будет завершена, обязательно стоит проверить наличие зазора. Он очень важен, так как поможет узнать какая сила приходится на тормозной цилиндр. Есть специальный болт, он помогает отрегулировать размер выступа. Его высота должна составлять 7,1 мм.

Также есть регулировочный винт. Он помогает настроить момент срабатывания клапанов. От него зависит возврат педали в начальное положение. Затянуть слишком сильно нельзя, педаль будет возвращаться очень медленно и туго. А если, наоборот, не дотянуть, то ситуация будет абсолютно противоположная.

Если водитель решил поставить в свой автомобиль новый вакуумный усилитель тормоза, то первое, что с ним нужно сделать, – отрегулировать.

У вас были какие-либо проблемы с ВУТ? Если да, то какие? Как вы их решали? Поделитесь данной статьёй, чтобы как можно больше людей узнали полезную информацию.

вакуумный усилитель ваз

Вакуумный усилитель тормозов появился на серийных автомобилях ещё в 50 — 60 годах прошлого века и позволил значительно облегчить усилие на тормозную педаль и эффективность тормозов. В этой статье будет подробно описано устройство и принцип работы вакуумного усилителя, знание которых существенно поможет даже начинающим водителям самостоятельно выявить и устранить самые распространённые неисправности усилителя, которые так же будут описаны в этой статье (и как их устранить).

Вакуумный усилитель служит для уменьшения усилия, которое прикладывает водитель к тормозной педали, тем самым облегчая управление машиной и повышая эффективность тормозов. Усилитель расположен в подкапотном пространстве (моторном отсеке) автомобиля и крепится задним фланцем к кронштейну педалей и перегородке, разделяющей моторный отсек от салона.

Далее будет подробно описано устройство вакуумного усилителя тормозов ваз, который достаточно распространён и не сильно отличается по конструкции от усилителей других машин, в том числе и иномарок. Принцип работы у многих усилителей разных машин одинаков, за исключением некоторых мелочей.

Работа усилителя тормозов разумеется возможна при работающем двигателе машины, то есть когда в впускном коллекторе двигателя создаётся разряжение воздуха, но о работе усилителя немного позже, а сначала рассмотрим его устройство, знание которого позволит новичкам лучше понять принцип работы и возможные неполадки.

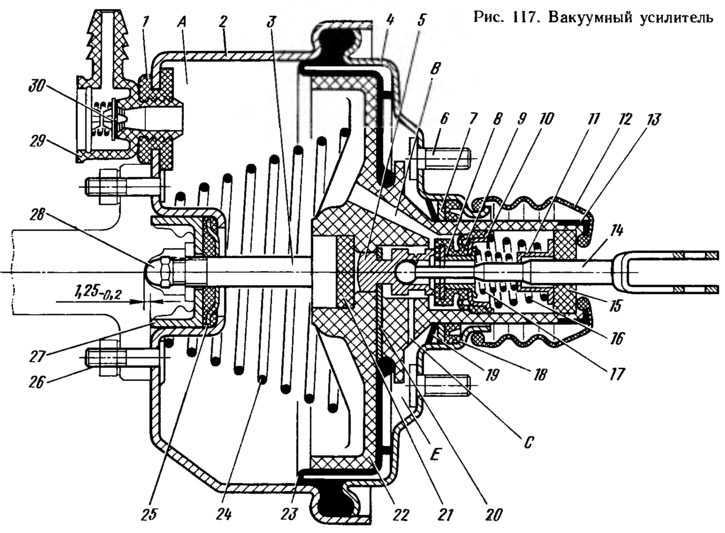

Устройство вакуумного усилителя тормозов ваз.

Рисунок 1 — вакуумный усилитель в момент торможения. 1 — главный тормозной цилиндр, 2 — шток, 3 — вакуумный клапан, 4 — возвратная пружина, 5 — корпус клапана, 6 — диафрагма, 7 — корпус усилителя, 8 — крышка усилителя, 9 — буфер штока, 10 — упорная пластина поршня, 11 — поршень, 12 — клапан усилителя, 13 — пружина клапана, 14 — возвратная пружина клапана, 15 — воздушный фильтр, 16 — толкатель, 17 — оттяжная пружина, 18 — наконечник включателя стопсигнала, 19 — вилка толкателя, 20 — тормозная педаль, 21 — пыльник, 22 — манжета, 23 — уплотнитель, 24 — регулировочный болт.

Вакуумный усилитель тормозов состоит из корпуса 7 (см. рисунок 1) крышки 8  и корпуса клапана 5 с диафрагмой 6. Благодаря корпусу 5 и резиновой диафрагмы 6 усилитель разделяется на две полости, одна из которых вакуумная А, а вторая полость атмосферная Д. К тому же корпус клапана 5 не только делит усилитель на две полости, но ещё и выполняет роль большого поршня, который двигается в общем корпусе 7.

На большинстве автомобилей корпус клапана 5 выполнен из пластмассы и имеет сквозное отверстие, из которого идут каналы В и С. Канал обозначенный на рисунке буквой В соединяет центральное отверстие с вакуумной полостью, а канал С соединяет центральное отверстие с атмосферной полостью.

В центр корпуса клапана 5 заходит толкатель 16, который через вилку 19 шарнирно соединён с тормозной педалью 20. Передний конец толкателя имеет шаровый наконечник, который зафиксирован в поршне 11.

Продольное перемещение поршня 11 относительно корпуса клапана ограничено упорной пластиной 10, которая неподвижно зафиксирована в корпусе клапана и которая заходит в кольцевую проточку в поршне. И ширина поршня немного больше пластины.

Кольцевой зазор между корпусом клапана 5 и горловиной крышки 8 уплотняется манжетой 22, которая должна быть в хорошем состоянии. А поверхность корпуса клапана должна быть смазана консистентной смазкой (Литолом 24 или ЦИАТИМом-221).

От попадания пыли и грязи горловина крышки 8 защищена резиновым гофрированным пыльником 21 (разумеется этот пыльник не должен иметь трещин, а тем более разрывов). Так же вокруг толкателя установлен фильтр 15 очистки воздуха, поступающего в полость усилителя и ещё установлены опорные чашки пружин, сами пружины 13 и 14 и резиновый клапан 12.

В передней части корпуса 7 вакуумного усилителя, на выходе штока 2, вставлен уплотнитель 23. А на конце штока 2 стоит регулировочный болт 24, который при торможении машины упирается в посадочное место в поршне главного тормозного цилиндра 1. Своей задней частью шток 2 упирается в резиновый буфер 9, который установлен между штоком и поршнем 11.

При отсутствии вакуума или механического воздействия, возвратная пружина 4 перемещает корпус клапана 5 в крайнее правое положение. А вакуумная полость А соединяется шлангом с внутренней полостью впускного коллектора двигателя через штуцер, в котором располагается обратный клапан 3. Этот обратный клапан открывается при перепаде давления между полостью А усилителя и впускным коллектором двигателя.

Как было сказано выше, работоспособность усилителя возможна только при заведённом двигателе машины, когда во впускном коллекторе имеется разряжение воздуха, которое передаётся в полости А.

Работа вакуумного усилителя тормозов.

Рисунок 2. Вакуумный усилитель когда тормозная педаль не нажата.

Принцип работы вакуумного усилителя основан на разности давлений в вакуумной и атмосферной камерах. И создаваемое в вакуумной камере давление, перемещает шток и давит на поршень главного тормозного цилиндра, тем самым облегчая водителю давить на тормозную педаль. Выше был кратко описан принцип работы, а если намного подробнее, то читаем далее.

Работа усилителя заключается в следующем: при опущенной педали тормоза (см. рисунок 2) вакуумная полость А, через каналы С и В  сообщается с атмосферой полостью Д, с помощью кольцевой щели между передним торцом клапана 12 и расположенным перед ним кольцевым выступом корпуса клапана 5.

Атмосферная полость Д при этом изолирована от атмосферы торцом резинового клапана 12, который от усилия пружины 13 прижимается к заднему торцу поршня 11. И при этом по обе стороны диафрагмы имеется вакуум, и диафрагма и корпус клапана под действием пружины 4 прижимаются к крышке 8 корпуса усилителя.

При торможении автомобиля толкатель 16 совместно с поршнем 11 и прижатой к нему подвижной частью резинового клапана 12, передвигается вперёд до того момента, пока не исчезнет кольцевая щель и торец клапана 12 не упрётся в кольцевой выступ корпуса клапана 5. При этом вакуумная полость А будет изолирована от атмосферной полости Д.

При торможении дальнейшее перемещение тормозной педали 20 и её толкателя 16 отодвинет поршень 11 от клапана 12 (как показано на рисунке 1) и это приведёт к образованию кольцевой щели между ними и в атмосферную полость Д пойдёт воздух из полости Е, которая соединена с атмосферой через вористый воздушный фильтр 15.

Из-за разности давлений корпус клапана  5 и диафрагма 6 начнут перемещаться вперёд, от этого головка регулировочного болта 24 штока 2 начнёт давить на поршень главного тормозного цилиндра. При этом поршень создаст избыточное давление в гидравлической тормозной системе автомобиля.

Рисунок 3. Работа вакуумного усилителя, когда нажатие на тормозную педаль приостановлено.

Когда тормозная педаль прекратит перемещаться вперёд (см. рисунок 3), от действия разряжения в полости А, корпус клапана 5 совместно с прижатым к нему торцом резиновым клапаном 12 будет перемещаться вперёд до тех пор, пока клапан 12 не упрётся в задний торец поршня 11. От этого сообщение полости Д и полости Е прекратится, как и прекратится передвижение корпуса клапана 5.

При этом установится равновесие и тормозная жидкость в гидравлической тормозной системе будет находиться под постоянным давлением.

В случае экстренного торможения машины, поршень 11 упрётся через резиновый буфер 9 в шток 2 и начнёт механически воздействовать на поршень главного тормозного цилиндра. К тому же поршень 11, отходя от клапана 12, будет обеспечивать его упор в кольцевой выступ корпуса клапана 5. Это приведёт к разобщению полости Д и полости А и сообщению полости Д с атмосферой, а это увеличит давление, создаваемое в гидроприводе тормозной системы.

Рисунок 4. Работа вакуумного усилителя, когда водитель отпустил педаль тормоза (происходит растормаживание)

Когда торможение машины уже не требуется и водитель отпускает педаль тормоза, подвижные детали привода вернутся назад в начальное положение (как на рисунке 4) от действия возвратной пружины 17 тормозной педали и от действия возвратной пружины 4 вакуумного усилителя тормозов, ну и от действия возвратных пружин главного тормозного цилиндра.

При этом поршень 11 отожмёт клапан 12 от кольцевого выступа корпуса клапана 5 и при этом образуется кольцевая щель, через которую воздух начнёт по каналам В и С поступать из полости Д в полость А и при этом отсасываться разряжением во впускном коллекторе двигателя. При этом сообщение полости Д с полостью Е прекратится, так как торец клапана 12 от усилия пружины 13 прижат к поршню 11.

Когда двигатель автомобиля не работает (или при неисправном вакуумном усилителе тормозов) торможение машины возможно, но ход тормозной педали несколько увеличится и снизится эффективность тормозов. В таком случае привод поршней главного тормозного цилиндра будет осуществляться только механически, от тормозной педали через толкатель 16, поршень 11, резиновый буфер 9 и шток 2.

Основные неисправности и ремонт вакуумного усилителя.

Как и любой механизм, вакуумный усилитель, точнее его детали, со временем изнашиваются и требуют замены, обслуживания, или ремонта. Подсказкой для водителя, что с вакуумным усилителем что то не в порядке, послужит увеличение усилия, прилагаемого к тормозной педали и снижение эффективности торможения.

Снижение эффективности торможения конечно же может произойти и по другим причинам, например из-за неисправности суппортов (подробнее о их восстановлении советую почитать вот тут) или по другим причинам, описанным в статье «Тормозная система, её устройство и неисправности» (статья находится вот здесь), но вот увеличение усилия на тормозную педаль служит верным признаком неисправности вакуумного усилителя.

Частая причина неисправности усилителя, которая появляется со временем, особенно если машина часто ездит по пыльным дорогам — это засорение грязью или пылью воздушного фильтра 15 (см. рисунок 1). Грязный фильтр следует промыть, просушить, или заменить новым.

А при достаточно большом пробеге машины, неисправности могут появиться из-за заедания корпуса клапана 5 от разбухания (от старости) диафрагмы 6. Так же неисправности могут возникнуть из-за неплотного крепления вакуумного шланга, который соединяет вакуумный усилитель тормозов с штуцером впускного коллектора двигателя. Или из-за старения шланга на нём появляются трещины или разрывы.

Определить трещины или разрывы визуально достаточно легко, или можно услышать по характерному шипению (подсосу воздуха). Кстати при такой неисправности (негерметичности или порчи шланга) двигатель автомобиля как правило работает с перебоями, или теряет мощность, так как во впускной коллектор попадает лишний воздух и горючая смесь обедняется на всех режимах работы двигателя.

Ну и ещё менее распространённая неисправность, которая может возникнуть при небрежном уходе или от применения некачественной (поддельной и дешёвой) тормозной жидкости, или из-за попадания в тормозную жидкость бензина, масла — это разбухание уплотнителей гидроцилиндров тормозной системы. И появляется заедание подвижных деталей в гидроцилиндрах.

Чтобы выявить неисправность, следует промыть воздушный фильтр (если он грязный), проверить работу системы вентиляции картера (как её усовершенствовать я написал вот тут), заменить вакуумный шланг, если он разбух или имеет трещины, а тем более разрывы, и надёжно закрепить вакуумный шланг с помощью нового хомута (лучше более прочного из нержавеющей стали).

В случае заедания штока, следует разобрать главный тормозной цилиндр и заменить разбухшие манжеты новыми. При такой неисправности (разбухании уплотнителей) перед заменой резинок, следует обязательно промыть всю тормозную систему изопропиловым спиртом (если его нет, то промываем свежей тормозной жидкостью, той же марки, которая будет использоваться в системе). После промывки системы и установке новых манжет, заливаем свежую тормозную жидкость и прокачиваем систему.

Если после проведения выше описанных работ, неисправность не устранится (усилие к тормозной педали, при работающем двигателе, останется таким же тяжёлым как и при заглушенном моторе) то скорей всего причина неисправности в разбухшей или порванной диафрагме 6.

Заменить диафрагму новой не так просто, так как большинство усилителей имеют неразборный корпус (крышка 8 завальцована к корпусу 7), да и новую диафрагму не всегда удаётся купить. В таком случае вакуумный усилитель тормозов подлежит замене.

Проверить исправность вакуумного усилителя можно не только по уменьшению усилия на тормозную педаль при работающем моторе, но и другим способом. При неработающем двигателе нажимаем на тормозную педаль с небольшим усилием, затем заводим мотор. После того, как мотор завёлся, если тормозная педаль уйдёт немного вперёд (немного провалится), значит с вакуумным усилителем всё в порядке.

И последнее: на вакуумном усилителе и примыкающем к нему главному тормозному цилиндру не должно быть запотеваний и тем более потёков тормозной жидкости. Обнаружить точно откуда течёт можно если тщательно отмыть корпус усилителя и главного тормозного цилиндра и затем заведя двигатель понажимать на тормозную педаль несколько раз. После этого течи как правило обнаруживаются сразу, и разумеется негодные уплотнения следует заменить новыми.

Вот вроде бы и всё, надеюсь эта статья поможет начинающим водителям определить неисправность вакуумного усилителя тормозов и устранить большинство его неисправностей, успехов всем.

Вакуумная тормозная система — тип торможения

Что такое вакуумная тормозная система?

Вакуумная тормозная система является одним из типов тормозной системы, в основном использовались в железнодорожных локомотивах в середине 1860-х годов до изобретения пневматических тормозов . В железнодорожных локомотивах использовались вакуумные тормоза вместо пневматических. Вакуумные тормоза в основном состоят из тормозных трубок , тормозных цилиндров и Вакуумный резервуар. Вакуумный насос в вакуумной тормозной системе создает вакуум в тормозной магистрали; а тормозной цилиндр использует вакуумный резервуар для включения тормозов .

В настоящее время многие легкие и тяжелые автомобили также сконструированы с использованием вакуумной гидравлической тормозной системы ( просто, вакуумная тормозная система ) . В этой системе вакуум создается двигателем, что помогает водителю при нажатии на педаль ножного/тормозного тормоза. Работа вакуумной тормозной системы будет изучена в следующих разделах.

Также прочитайте:

• Гидравлическая тормозная система — детали, рабочие, типы, преимущества, недостатки, применение — FAQ’s
• Преимущества из четырех ходов.
  Части вакуумной тормозной системы :

  Вакуумная тормозная система в основном состоит из двухскоростной роторной машины для откачки атмосферного давления, вакуумных трубопроводов и некоторые другие важные части вакуумной тормозной системы.

  • Driver’s Brake Valve
  • Vacuum Brake Boosters
  • Brake Cylinder
  • Vacuum Reservoir
  • Brake Block
  • Brake Rigging
  • Exhauster
  • Brake Pipe
  • Dummy Coupling

  Now, let us read in detailed about these Запчасти Вакуумные тормоза в автомобиле.

  Тормозной кран водителя:

  Тормозной кран водителя используется для контроля и управления вакуумными тормозами и тормозным краном. Их конструктивный ряд состоит из таких положений, как «Выпуск», «Работа», «Круг» и «Включение тормоза», а также положение «Нейтральное положение» или «Выключение» , которое используется для блокировки клапана, а вытяжка соединяется с этой тормозной трубкой и переключает вытяжку на полную скорость для вызвать повышение вакуума в тормозной магистрали.

  Вакуумный усилитель тормозов:

  Вакуумный усилитель тормозов — еще одна важная часть вакуумной тормозной системы. Они повысят эффективность тормозов, уменьшив усилие водителя, прилагаемое к педали тормоза. Поскольку это устройство, оно состоит из внутренних частей, которые помогают работать всему устройству. Внутренние части состоят из диафрагмы, умного клапана, металлического контейнера. Вакуумный усилитель тормозов соединен с главным цилиндром с помощью штока с одной стороны.

  Тормозной цилиндр :

  Каждый автомобиль состоит как минимум из одного цилиндра, но иногда их бывает два или даже три. Поршни вакуумного тормоза внутри цилиндров перемещаются для управления тормозами через звенья, называемые «9».0003 Такелаж ». Этот поршень внутри тормозного цилиндра перемещается относительно вакуума в тормозной магистрали . Потеря вакуума включает тормоза, а восстановление вакуума отпускает тормоза.

  Вакуумный ресивер :

  Для работы вакуумных тормозов необходима разность давлений на одной стороне поршня тормозного цилиндра. Вакуумный резервуар в вакуумной тормозной системе   используется для обеспечения того, чтобы источник вакуума всегда был доступен для работы, который крепится к верхней части поршня. В тормозном цилиндре вакуум интегрирован с резервуаром .

  Тормозная колодка :

  Тормозная колодка представляет собой фрикционный материал в вакуумной тормозной системе, прижимаемый к поршню тормозного цилиндра. Эта тормозная колодка изготовлена ​​из чугуна или другого композиционного материала.

  Тормозная оснастка:

  Тормозная оснастка является еще одним важным компонентом или частью вакуумных тормозов в автомобиле. Движение поршня в тормозном цилиндре передает давление на тормозные колодки на каждом колесе с помощью Тормозная система .

  Выхлоп :

  Двухскоростная роторная машина используется для растормаживания тормозов и снижения атмосферного давления из тормозных цилиндров и управляется тормозным краном водителя. Тормоз отпускается на полной скорости, чтобы поддерживать медленную скорость автомобиля. Вакуум будет на уровне их выпуска, когда поезд бежит. Экстрактор может приводиться в действие непосредственно от дизельного двигателя.

  Тормозная трубка:

  Трубка, несущая вакуум, обеспечивает циркуляцию перепада давления , необходимого для управления тормозами, по всей ее длине.

  Муфта-заглушка :

  В вакуумной тормозной системе на обоих концах автомобиля предусмотрена муфта-заглушка , которая позволяет герметизировать концы шлангов тормозной магистрали, когда автомобиль отсоединен. Герметичная муфта-заглушка предотвращает отрыв от тормозной магистрали.

  Работа вакуумной тормозной системы:
  • Принцип работы вакуумной тормозной системы и пневматической тормозной системы аналогичен , но в вакуумной тормозной системе используется вакуум , а в пневматической тормозной системе для выполнения операции торможения используется сжатый воздух . . В вакуумных тормозах вакуум создается двигателем и используется для включения тормозов.
  • Как мы уже знаем, движущийся поезд содержит кинетической энергии , которую нужно снять с поезда, чтобы остановить его. Итак, принцип работы вакуумной системы заключается в преобразовании кинетической энергии в тепло.
  • В вакуумной тормозной системе для преобразования кинетической энергии в тепло необходимо добавить контактный материал между вращающимися колесами или дисками, прикрепленными к осям. Этот материал создает трение и преобразует кинетическую энергию в тепло, что помогает поезду замедляться и останавливаться.

  Рабочий процесс вакуумной тормозной системы можно объяснить в два этапа

  • Когда мы отпускаем педаль тормоза , внутренний вакуумный порт позволяет вакууму двигателя течь из обратного клапана равного вакуума с обеих сторон диафрагма.
  • Когда мы нажимаем на тормоз, педаль тормоза перемещается вперед , чтобы закрыть вакуумный порт , что позволяет открыть клапан впуска воздуха. Задняя часть диафрагмы от источника вакуума блокируется этим действием, и одновременно отфильтрованное атмосферное давление проходит через впускной клапан к задней стороне диафрагмы. Эта комбинация атмосферного давления на задней стороне и вакуума на передней стороне позволяет диаграмме двигаться, а главный цилиндр и толкатель вперед для включения тормозов.

  также прочитайте:

  • Тормозная система — типы, основные компоненты, рабочие, преимущества, недостатки, приложение — FAQ
  • Цикл Ottto. , Применение – часто задаваемые вопросы
  Преимущества вакуумной тормозной системы:

  Преимущества вакуумной тормозной системы

  • Простота конструкции .
  • Вакуумная тормозная система безопасна при использовании.
  • Этот тип тормозной системы очень надежен .
  Недостатки вакуумной тормозной системы:

  Недостатки вакуумной тормозной системы:

  • Очень трудно найти утечки в вакуумной тормозной системе.
  • Начальная стоимость вакуумной тормозной системы очень высока.
  Применение вакуумной тормозной системы:

  Применение вакуумной тормозной системы:

  • Используется в Heritage Railway (Великобритания).
  • Применение вакуумной тормозной системы можно найти в Узкоколейная железная дорога Центральная Европа .
  • Он также используется в железных дорогах Индии .
  • Кроме того, вакуумные тормоза также используются в Railway of Spoornet (Южная Африка) .
  Заключение:

  Принцип работы вакуумной тормозной системы и пневматической тормозной системы аналогичен, но рабочий процесс и источник включения тормозов отличаются. Основная часть, которую мы должны помнить в этом типе, это вакуумный усилитель тормозов, который помогает водителю снизить усилия при торможении. Он хорошо известен и хорошо используется в реальных приложениях, но все же необходимо повысить его осведомленность и технологии, лежащие в основе этого.

  Часто задаваемые вопросы:
  1. Что такое вакуумный усилитель тормозов?

  A. Вакуумный усилитель тормозов поможет водителям снизить усилие при торможении. Другими словами, вакуумные усилители тормозов повысят эффективность тормозов с меньшими усилиями водителя.

  2. Какой автомобиль использует вакуумный усилитель тормозов?

  A. Вакуумный усилитель тормозов играет важную роль в вакуумном торможении, поэтому он будет использоваться во всех автомобилях, использующих вакуумную тормозную систему. В частности, можно сказать, что TATA NANO использует 6-дюймовый вакуумный усилитель тормозов.

  3. В чем разница между пневматическими и вакуумными тормозами?

  A. В пневматической тормозной системе сжатый воздух используется в качестве толкающей силы, необходимой для блокировки колес. В пневматической тормозной системе тормоза контролируются или приводятся в действие через тормозную трубку, то же самое относится и к вакуумной тормозной системе. Но в вакуумной тормозной системе вакуум используется для торможения.

  4. Для чего используется вакуумная тормозная система?

  A. Использование вакуумной тормозной системы:

  • Больше безопасности
  • Высокая надежность
  • Меньше шансов на утечку
  5. Какова цель муфты-пустышки?

  A. Муфта-заглушка позволяет герметизировать концы шлангов тормозной магистрали, когда автомобиль отсоединен.

  Что такое усилитель тормозов? Как работает усилитель тормозов?

  Содержание

  Делиться — значит заботиться :)-

  Техника вождения автомобиля полностью изменилась, и наступила новая эра с новыми технологиями и изобретениями. Благодаря новым изобретениям старый опыт вождения полностью изменился, было изобретено много новых механизмов и устройств, чтобы сделать вождение более безопасным и легким, например, механическая тормозная система заменена некоторыми передовыми тормозными системами, такими как гидравлический тормоз, пневматические тормоза и вакуумные тормоза. тормоз. Для правильной работы тормозных систем разработаны дополнительные устройства, делающие управление автомобилем более удобным и безопасным. Усилитель тормозов является одним из устройств безопасности, используемых в автомобилях, и является необходимой частью тормозной системы. Принцип работы и функционирование усилителя тормозов заключается в следующем.



  Принцип работы:

  Усилитель тормозов — это защитное устройство, используемое вместе с тормозами и работающее по закону Паскаля. Это помогает сделать вождение очень комфортным, ведь при вождении основными задачами являются контроль скорости и торможение. С помощью этого устройства ощущения от торможения полностью изменились, потому что оно снижает усилия человека по торможению. Он установлен между главным тормозным цилиндром и педалью тормоза. Усилитель тормозов увеличивает усилие давления перед отправкой на главный цилиндр, так что усилие водителя уменьшается или, можно сказать, увеличивает усилие водителя на педали тормоза с приложением вакуума, вызванного расположением поршня-цилиндра двигателя. Это повышает эффективность торможения и обеспечивает комфортное вождение за счет снижения утомляемости водителя, поскольку для нажатия на тормоз требуется очень меньше усилий.



  Компоненты :

  Усилитель тормозов является необходимым устройством в тормозной системе. Он состоит из различных компонентов, которые расположены в правильной последовательности для правильного функционирования. Основные части усилителя тормозов следующие:

  Кузов: Кузов — это основная часть, в которой последовательно расположены все компоненты. Именно внешний кожух усилителя тормозов обеспечивает безопасность внутренних частей и предотвращает их удары и столкновения.

  Валы: Валы обеспечивают связь между входом и выходом. В усилителе тормозов используются два типа валов, один из которых известен как входной или первичный вал, а второй — как вторичный или выходной вал. Входной вал является связующим звеном между входной педалью тормоза и диафрагмой. Функция этого вала заключается в открытии и закрытии впускного клапана для входа и выхода атмосферного воздуха. Вторичный или выходной вал обеспечивает связь между диафрагмой и главным цилиндром. Функция вторичного вала заключается в передаче создаваемого усилия от диафрагмы к главному тормозному цилиндру.

  Клапаны: Клапаны играют важную роль в функционировании усилителя тормозов, поскольку для контроля и поддержания точного давления требуется правильный вход и выход воздуха. Здесь два клапана используются одинаково для валов. Один клапан атмосферный, второй клапан вакуумный. Функция обоих клапанов одинакова, но вакуумный клапан является односторонним, потому что он используется для поддержания вакуума внутри усилителя тормозов и позволяет только выходу воздуха, вход воздуха запрещен.

  Атмосферный клапан обеспечивает вход и выход атмосферного воздуха внутри усилителя тормозов при нажатии и отпускании педали тормоза. Вакуумный клапан установлен на выпускной стороне усилителя тормозов и поддерживает идеальный вакуум, ограничивая попадание воздуха внутрь усилителя тормозов.

  Мембрана: Это основной компонент любого усилителя тормозов, поскольку он разделяет первичную и вторичную стороны усилителя тормозов, а также передает движение от впускного вала к внешнему валу за счет приложения давления воздуха.

  Пружины: В одном усилителе тормозов используются две пружины с обеих сторон. Размер пружин варьируется в зависимости от размера усилителя тормозов. Основная функция пружины заключается в регулировании положения клапанов и с помощью пружины клапаны возвращаются в исходное положение после отпускания педали.



  Работа:

  Работа усилителя тормозов очень проста. В Brake Booster усилие передается от входа к выходу с применением давления воздуха, что увеличивает интенсивность тормозного усилия. Это увеличивает усилие на педали тормоза перед применением в приложении торможения. Работа усилителя тормозов следующая

  • При нажатии на педаль тормоза для включения тормозов атмосферный клапан открывается и атмосферный воздух начинает поступать в усилитель тормозов.
  • В то же время поддерживается надлежащий вакуум на вторичной стороне за счет применения цилиндропоршневой схемы двигателя. Свежий атмосферный воздух, имеющий давление, равное атмосферному, позволяет первичному валу толкать диафрагму вперед при нажатии на педаль тормоза.
  • При движении диафрагмы вторичный вал давит на главный цилиндр с большей интенсивностью силы.
  • Причиной увеличения интенсивности силы является разница давлений между обеими сторонами. На вторичной стороне присутствует вакуум или отрицательное давление, тогда как на первичной стороне действует атмосферное давление, которое намного выше, чем давление на вторичной стороне, поэтому небольшое нажатие на педаль тормоза приводит к увеличению входной силы, которая требуется.
