Как пользоваться пультом вебасто

Несмотря на все большее распространение предспусковых подогревателей, все еще возникают вопросы о том, как пользоваться вебасто. Это устройство предоставляет своему владельцу массу возможностей для комфортного использования авто.

Прежде всего, вебасто позволяет прогреть двигатель заранее. И благодаря этому вы существенно увеличиваете срок эксплуатации мотора, а еще садитесь сразу же в теплый салон без изморози на окнах и ледяного руля. И совершенно неважно, какая за окном температура. Мерзнуть в ожидании прогрева вам не придется.

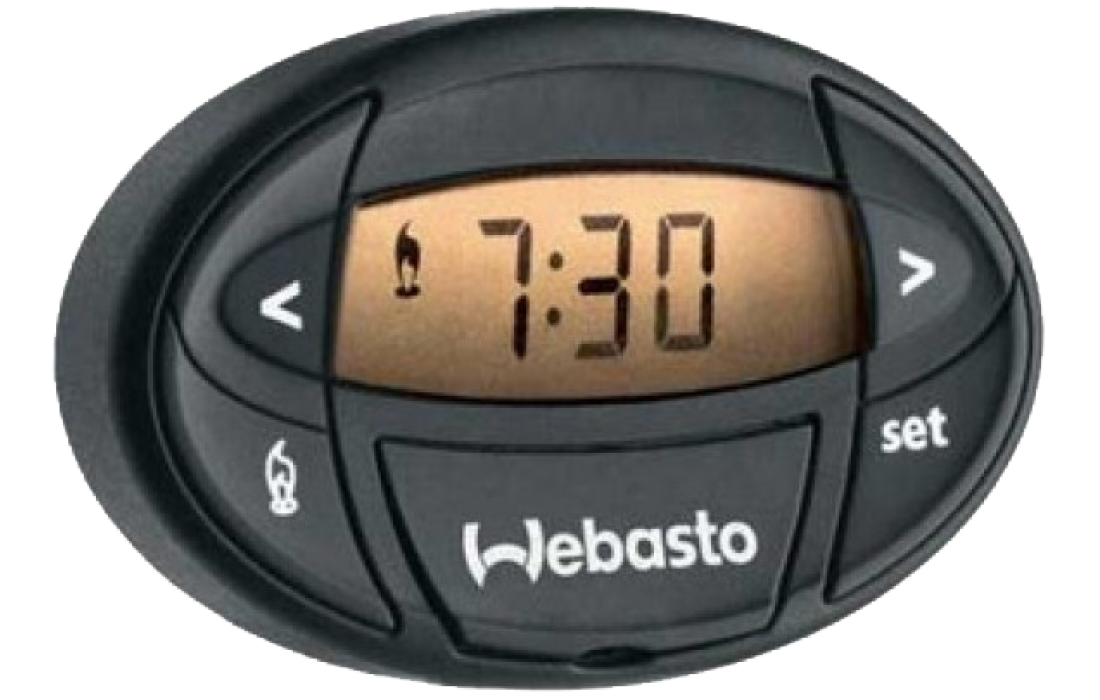

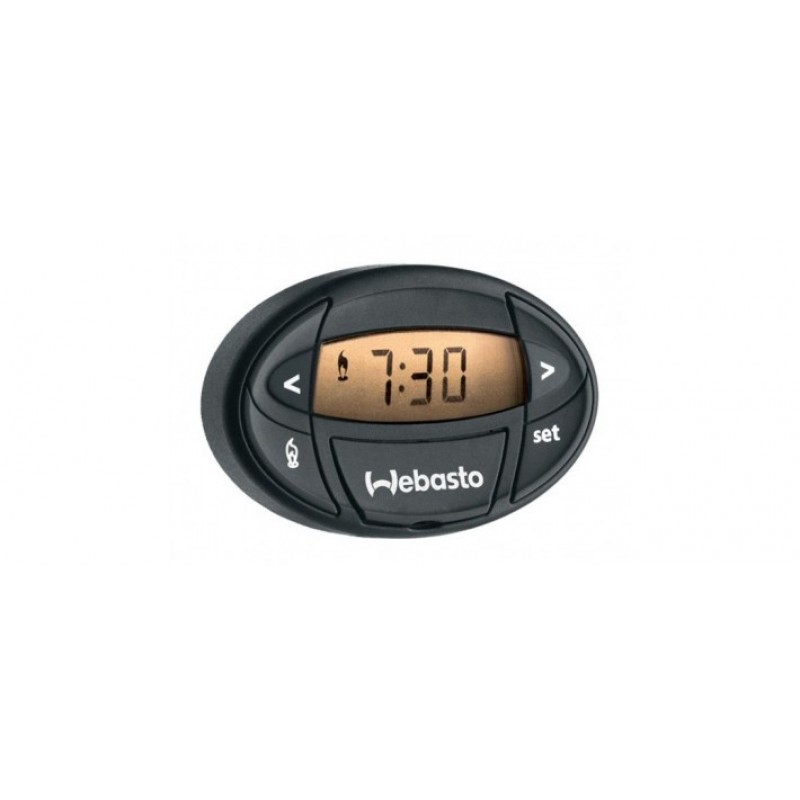

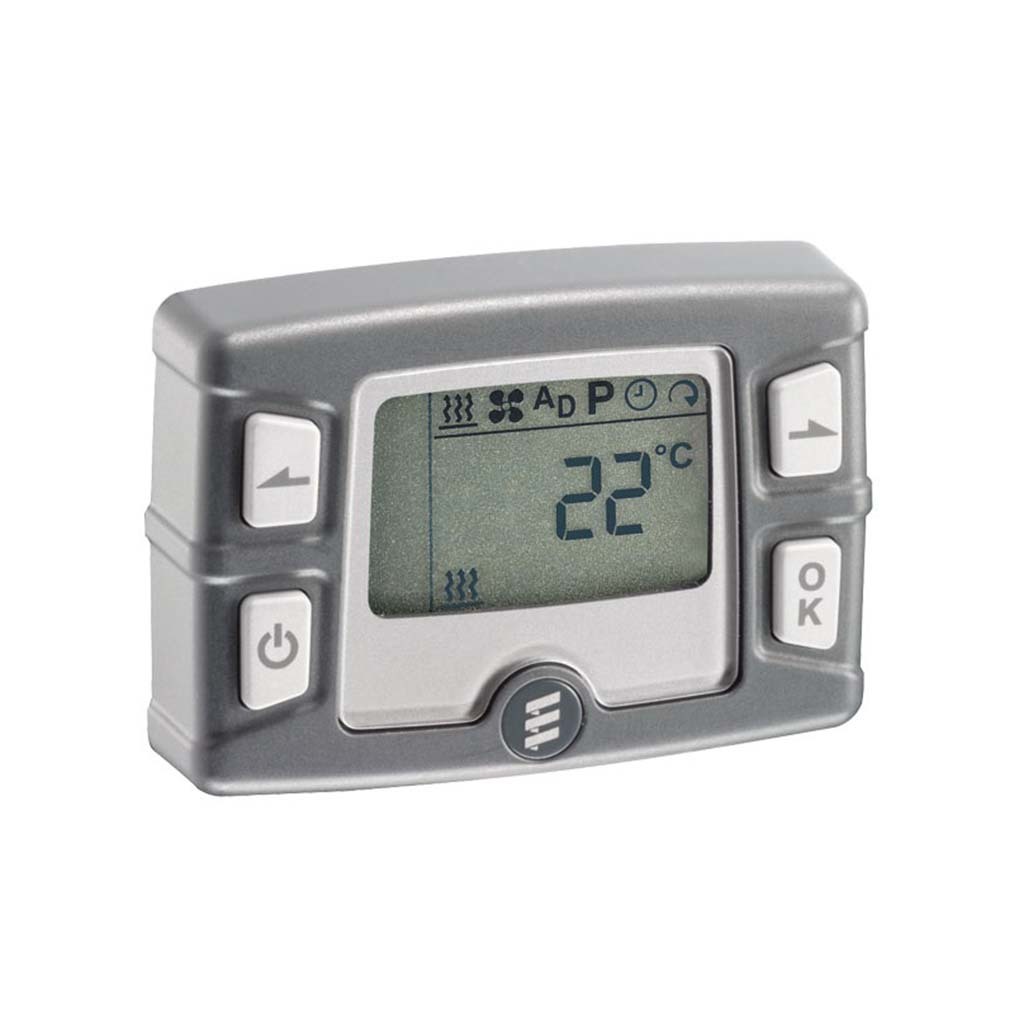

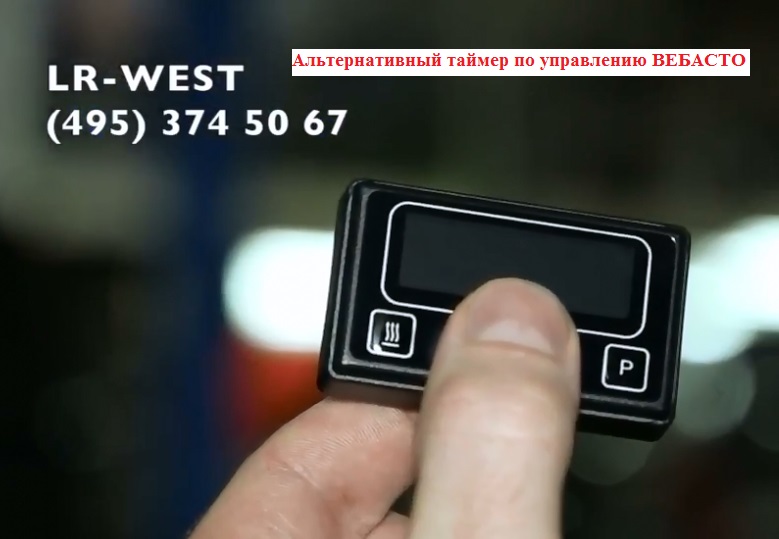

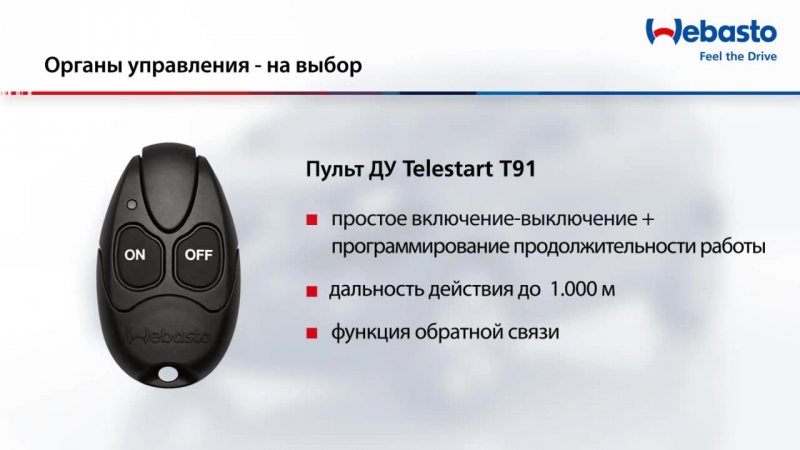

Возможности пульта вебасто

Для тех, кто привык оставлять автомобиль неподалеку от дома, весьма пригодится возможность управления подогревателем с помощьюспециального пульта.

Так вы сможете включить или выключить вебасто, находясь на расстоянии до одного километра от своей машины. Это намного удобнее, нежели использование мини-таймера. Вместо того чтобы каждый раз его программировать, вы можете активировать вебасто одним движением пальца. Однако на качество сигнала могут повлиять радиопомехи, близость электропроводов и т. д. Поэтому не забывайте проверять показатели индикатора уровня сигнала. С его помощью вы узнаете о том, что отопитель «получил» ваш сигнал.

Не рекомендуется включать webasto, если авто находится в закрытом помещении (гараж) или на заправке. А также не стоит оставлять его включенным больше, чем на один час. Соблюдение этих нехитрых правил продлит срок службы подогревателя. Сам пульт нужно оградить от прямых солнечных лучей, холода, мороза, влаги и грязи. При использовании пульта лучше всего находиться на возвышенности или хотя бы на открытом пространстве.

Если ваш автомобиль не оснащен штатным подогревателем, в нашем центре вы можете не только его установить, но и получить от наших специалистов консультацию относительно того, как пользоваться пультом вебасто. Узнать приблизительную стоимость работ вы можете по телефонам, указанным на сайте.

причины. Неисправности вебасто и их устранение Не работает вебасто

Вебасто — незаменимая вещь в современном мире. Счастливые обладатели такого устройства в зимний период избегают серьёзных проблем. Но как только система сходит, на нет, возникает вопрос, почему вебасто не включается? В статье мы попробуем разобрать возможные причины поломки, но сначала рассмотрим, как правильно пользоваться механизмом, чтобы дальше не испытывать проблем с отопителем.

Система вебасто в автомобиле

Сегодня сложно найти автолюбителя не мечтающего встроить вебасто в свое авто. Вебасто – автономный немецкого производства. Компактный механизм весом 5 кг устанавливают внутрь контура устройства охлаждения бортовой сети и топливной системы автомобиля. Главная функция вебасто – разогрев двигателя до запуска силового агрегата. Автономный насос отопителя гоняет антифриз по всей сети охлаждения через радиатор. По сути, устройство представляет собой небольшую камеру сгорания соединению с системой охлаждения транспорта. Сегодня производитель выдвигает на рынок два вида устройства — Thermo Top Evo-4 и Thermo Top Evo-5 . Они отличаются только мощностью.

Также вебасто подключен к штатному отопителю салона и запускает вентилятор. Таким образом, в холодное время года водителю не нужно ждать, когда двигатель прогреется. Мотор достигает необходимой температуры от одного нажатия кнопки пульта. Владельцу не требуется подходить к машине, запустить вебасто можно из окна квартиры. Кроме того при холодном запуске

износ двигателя равен пробегу в 100 км . Отопитель работает автономно, подогрев и долгий запуск мотора не забирает большой заряд АКБ. Из явных минусов только то, что срок службы аккумулятора снижается на год. Если брать это как плату за удобство и комфорт, то смена батареи не является решающей.

Работа вебасто в зимний период

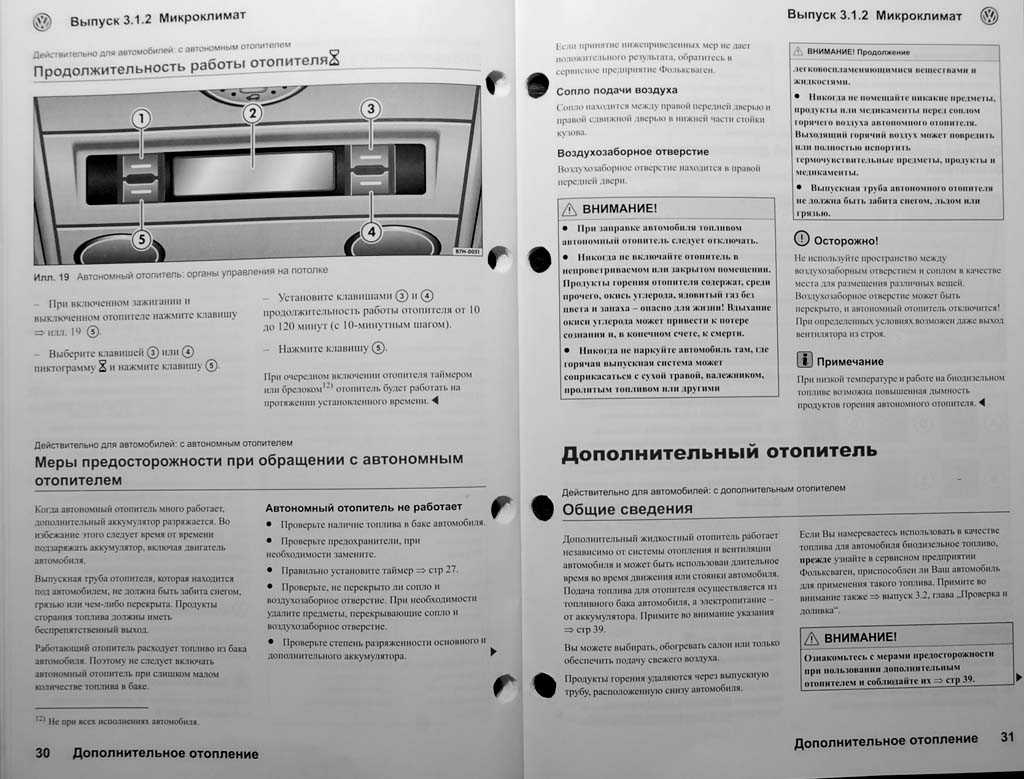

Как пользоваться вебасто?

Чтобы устройство прослужило большой эксплуатационный срок, а вы не проводили диагностику вебасто своими руками нужно следовать приложенной инструкции и советам:

детали механизма не должны соприкасаться с жидкостью;
на части устройства не должны действовать электрические заряды;
запрещается работать при высокой влажности и температуре;
выключайте подогреватель на АЗС;
применять вебасто в закрытых гаражах запрещено;
используйте топливо, выдвинутое производителем;

устройство нужно изредка запускать при не прогретом двигателе на меньшей мощности вентилятора в районе 10 минут;
работать отопитель может только час, не стоит часто его запускать.

Ремонт и диагностика отопителя

Когда вебасто не запускается после летнего простоя, многие считают, что легко отремонтируют систему самостоятельно. Это далеко не так, потому что, как и любое другой механизм отопитель имеет закрученную систему. Когда вы ничего не понимаете в электрике, стоит обратиться в диагностический центр компании – это убережет вас от более круглой затраты. Если вы имеете представление о работе механика и готовы рискнуть, то начать стоит с ознакомления схемы производителя. Проверьте самые простые части механизма, возможно причина кроется именно там.

Одна из разновидностей вебасто

Поиск неисправностей

Сбои работы делят на виды:

Ошибки во внутренней памяти . Как правило, они не влияют на режим работы.
Спонтанные сбои . Автозапуск или вторичное включение кроется в схеме аппарата.
Выключение по ошибке . Сбой идет в панели управления или электроснабжении. Подогрев сам выключается без сохранения ошибки. Второй вариант сбоя, когда ошибка сохраняется, а повторный пуск просит сигнала на отключение и на новый запуск системы.
Блокировка вебасто . Происходит из-за повторяющейся ошибки. Сбой должен пройти 4-6 раз и тогда агрегат блокируется и сохраняет отчет. Разблокировать механизм самостоятельно невозможно, следует обратиться в сервисный центр. Заметим, что если сбои идет из-за низкого напряжения или испорченной АКБ блокировки нет.
Блокировка при перегреве . Когда вебасто перегревается, система блокируется.
Выключение по ошибке из-за низкого или высокого напряжения
. Когда напряжение достигает 11,5В механизм отключается на некоторое время. После происходит продувка. Измерить напряжение можно блоком управления. Когда напряжение завышено его меряют подогревателем. Обычно при 16В напряжение работа приостанавливается, идет выключение и продувка. Если проблема решена, система вновь готова служить.

Когда не запускается вебасто, причины иного характера определяются при помощью PC-диагностики Thermo Test.

Устранение ошибок.

Причины распространенных сбоев собраны по типам:

Самостоятельный поиск и решение проблем

Топливо . Часто проблемы кроются в подаче топлива. Происходит это в зимний период, когда многие водители забывают сменить летнюю солярку на зимнюю. Смотрите отопитель, может заработать в теплом помещении, поэтому позаботьтесь о гараже. Когда вебасто в теплом месте отошло, меняйте топливо. Сначала спустите солярку, продуйте систему, вычистите ее, смените фильтр, влейте новую солярку. Имеется и другая причина не поступления, в отопитель топлива. Солярка не достигает насоса. Звучание при этом четкое и громкое. Также может быть подсос воздуха, когда топливный провод поврежден. Кроме того нужно проверить и соленоидный клапан, в нем происходит скопление пробки. Чтобы проверить давление воздуха на обмотке берем омметр.

Нормальные единицы колеблется в пределах 136-154 Ом . Проводя диагностику, подайте в трубку любую жидкость для промыва.

Прозвон электрики . После проверки топливной системы люди, понимающие в электрике, идут дальше, а среднестатистические водители обращаются к сервисным умельцам. Смотрим предохранители F1-F3, если есть перегоревшие, производим замену и проверяем на работоспособность. Далее проверяем таймер. Измеряем его ток в разъёме, если токоподача отсутствует, то таймер следует менять полностью. Следующий объект контроля печка. Смотрим попутно клеммы, когда они окислились, это может блокировать подачу тока. Смотрим целостность всех проводов. Разгерметизация чаще всего происходит на самом штекере.

Инструкция по эксплуатации вебасто

Снимаем блоки . Вебасто может включить блокировку из-за того что ошибки исправлены, а отчеты о них не успели зафиксироваться в панель памяти. С БУ на 3-и секунды убираем питание , снимая его с предохранителя. Вынимаем фишку и возвращаем на ее место. После включаем отопитель. Потом повторяем первые два пункта манипуляции. Если все прошло успешно система заработает.

Который обеспечивает его лёгкий запуск в холодное время года. Однако в процессе длительной эксплуатации, как и у любого другого устройства, у подогревателя могут возникать разного рода неисправности, нарушающие его правильную работу. В связи с этим большую часть автовладельцев интересует причины того, что Вебасто не запускается. Прежде чем столкнуться с подобного рода проблемой, нужно для начала понимать принцип работы и какие могут возникать неполадки.

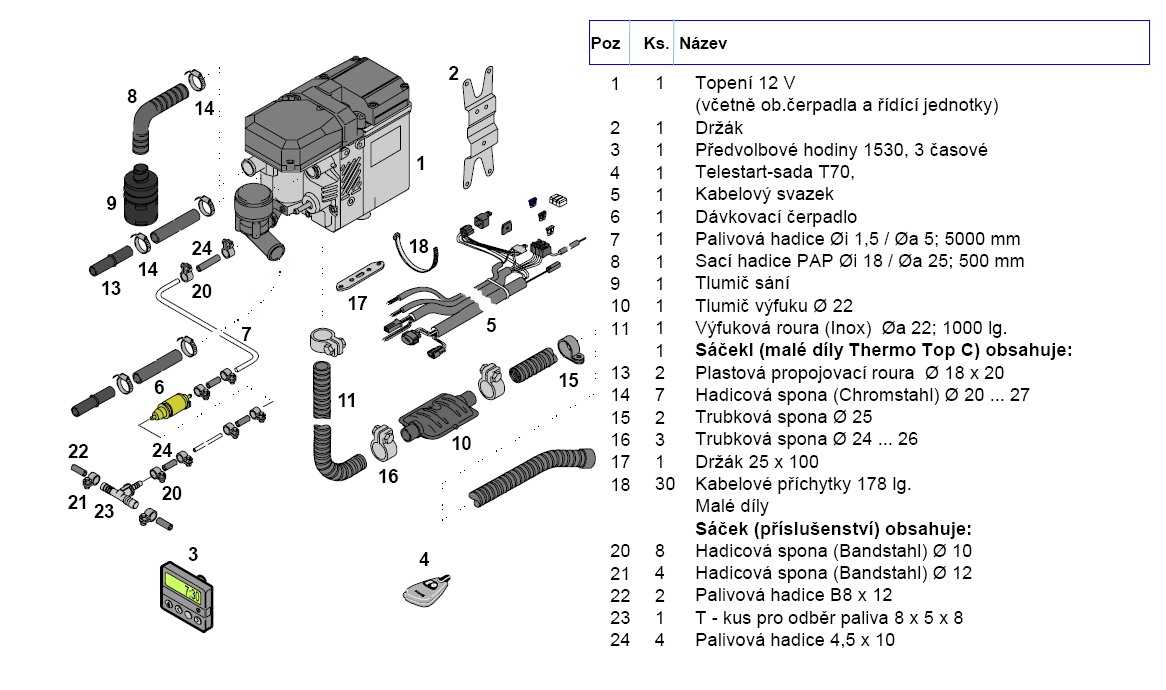

Предпусковой подогреватель, состоит из пяти составных частей:

Электронный блок управления;
Камера сгорания;
Теплообменник;
Циркулирующий насос;
Топливоподкачивающий насос.

Основные узлы и схема работы Вебасто

Вебасто можно запускать как из салона автомобиля, так и при помощи пульта управления с расстояния до одного километра.

Топливо подкачивающий насос из топливного бака подаёт в камеру сгорания порцию топлива, которое воспламеняется от спиралевой свечи. В камере сгорания расположен теплообменник, который омывается охлаждающей жидкостью. Теплообменник соединён с малым кругом системы охлаждения двигателя, и благодаря циркулирующему насосу, охлаждающая жидкость циркулирует по рубашке охлаждения, что помогает быстрее прогреть двигатель перед запуском. А электронный блок управления, соединённый с электронным блоком управления двигателя, управляет работой подогревателя.

Неисправности Вебасто и их устранение

К основным неисправностям, относятся следующие причины:

Подогреватель не запускается;
Отказ в работе;
После запуска подогреватель глохнет.

Вебасто не запускается в зависимости от качества оборудования, а также от качества топлива. Нужно отталкиваться от того, что либо нечем поджечь, либо нечего сжечь, а в некоторых случаях возможно и то и другое.
Топливо плохого качества засоряет фильтрующую сетку топливного насоса, в результате чего происходит плохая его дозировка, а в дальнейшем и полное отсутствие его подачи. Также плохое топливно пагубно влияет на свечу, которая сильно закоксовывается и перестаёт нагреваться до нужной температуры, и затем приходит в негодность.

В случае отказа электронного блока управления лучше обратиться в сервисный центр для диагностики специальным ПО.

Неисправности Вебасто на дизеле аналогичные для автомобилей с бензиновыми моторами. На дизельном двигателе, Вебасто может не запускаться по причине того, что чаще всего трудно найти дизельное топливо хорошего качества, а содержание серы выше нормы, загрязняет свечку ещё сильнее чем бензин. Соответственно на дизеле она быстрее выходит из строя.
Также у дизеля, Вебасто не запускается в мороз из-за загустения топлива, которое может просто не дойти по трубопроводу к системе подачи в камеру сгорания. Поэтому то, что Вебасто не запускается в мороз, является распространённой проблемой на автомобилях именно с дизельными двигателями.
Ещё неисправностью Вебасто, является перегибание топливной трубки, из-за этого топливо также не сможет поступать в подогреватель. А самыми распространёнными, от чего Вебасто может не работать являются: засорение топливной сетки и негодность свечи накала.
Если же Вебасто не включается, то причиной может быть отказ работы электронного блока управления. А когда Вебасто сначала запускается, затем через какое-то время глохнет, тоже дело может быть в электронике. В этих случаях, необходимо обратиться в сервисный центр, где подогреватель подключат к устройству со специальным программным обеспечением и проведут диагностику.

Ошибки Вебасто

Диагностика и сброс ошибок Вебасто на компьютере

Во время неисправностей подогревателя, в блоке управления генерируется ошибка, которая сохраняется во внутренней памяти. Когда он не исправен, контрольная лампа через время мигает заданное количество раз. В зависимости сколько раз лампа мигнёт, такой будет код ошибки Вебасто. Если правильно определить данный код, можно понять причину неисправности и способ её устранения.

Коды неисправности Вебасто, приведены в инструкции, которая поставляется вместе с подогревателем, в которой указано какой код, какой поломке соответствует. После устранения поломки, ошибку Вебасто нужно сбросить, иначе устройство не запуститься. В основном это делается путём подключения подогревателя к компьютеру, и стирания через специальное программное обеспечение.

Как сбросить ошибки на Вебасто самостоятельно

На некоторых моделях, сбросить ошибку можно вручную. Для этого нужно обесточить устройство на некоторое время, затем попробовать запустить. Если это не удалось, и контрольная лампа всё равно мигает, то нужно разобрать электронный блок, и вытащить ненадолго основной предохранитель, тогда проблема должна решится.
Однако большинство современных моделей, предусматривает сброс исключительно с помощью компьютера.

Заключение

Подведя итоги можно смело сказать, что такой предпусковой подогреватель, является очень удобным и хорошо зарекомендовавшим себя устройством с широким набором функций и регулировок, однако требующий при этом надлежащего ухода.
Поэтому каждый водитель должен следить за состоянием и работой Вебасто и заправлять автомобиль на проверенных автозаправочных станциях, тогда и подогреватель сможет прослужить долго и не доставит владельцу лишних хлопот.

Автономный отопитель Вебасто является очень надежным прибором, однако поломка все равно может случиться. В большинстве случаев поломка происходит из-за неправильной установки, неправильной эксплуатации или отсутствия технического обслуживания.

Чаще всего автономный отопитель вебасто просто не включается при неисправности, однако при некоторых неисправностях просто наблюдается нештатная работа устройства.

Автономка вебасто имеет следующие типичные неисправности:

обрывы пламени;
перегрев;
нестабильная работа (например, трудности при запуске).

В случае поломки отопитель просигнализирует о своей неисправности, показав код ошибки (таблица с кодами представлена в конце статьи).

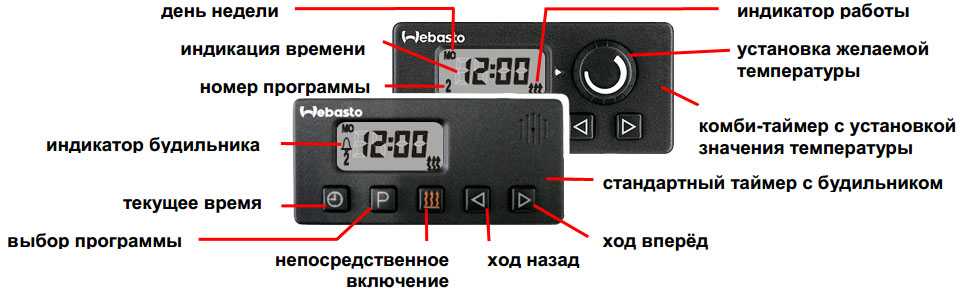

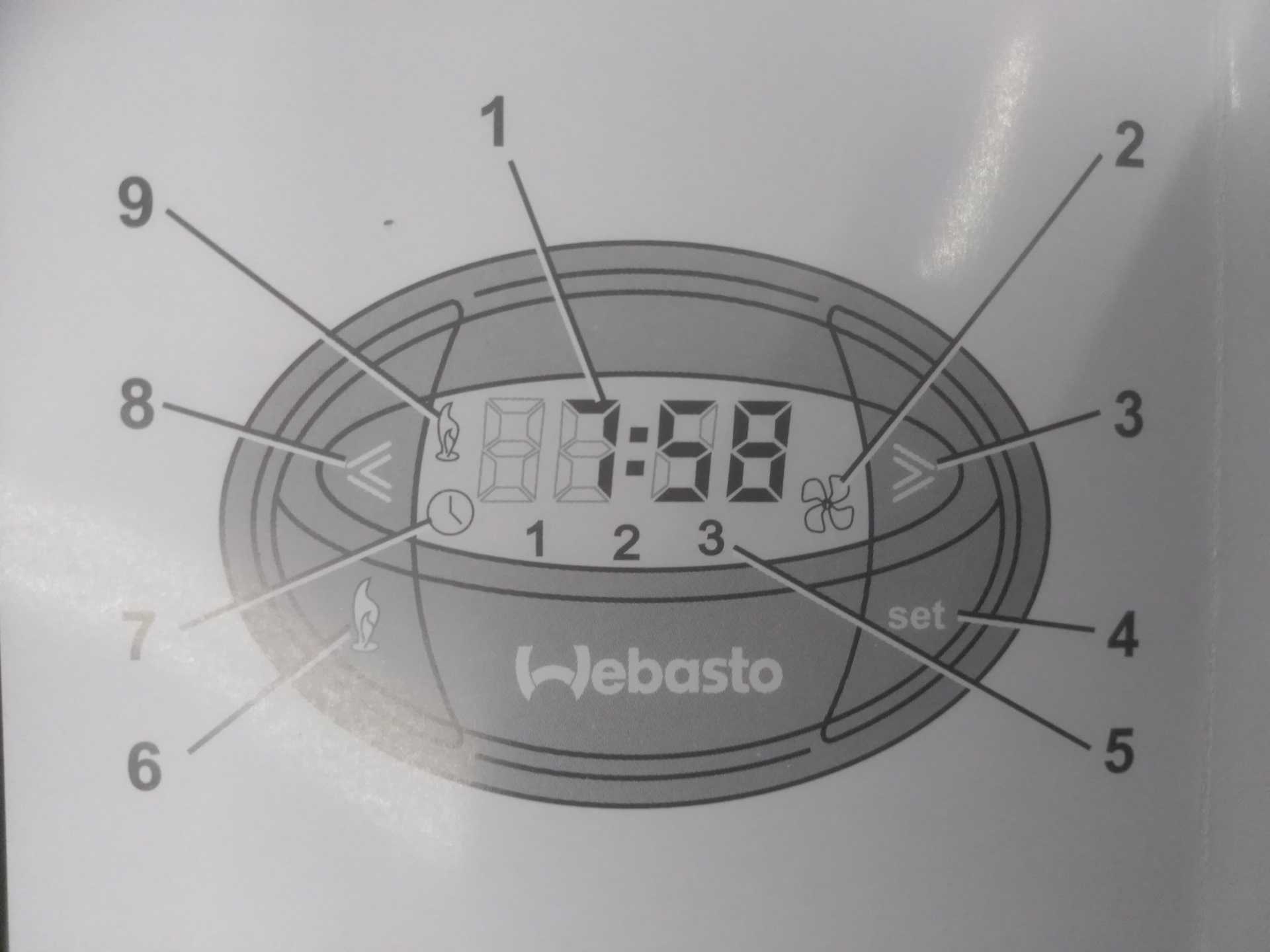

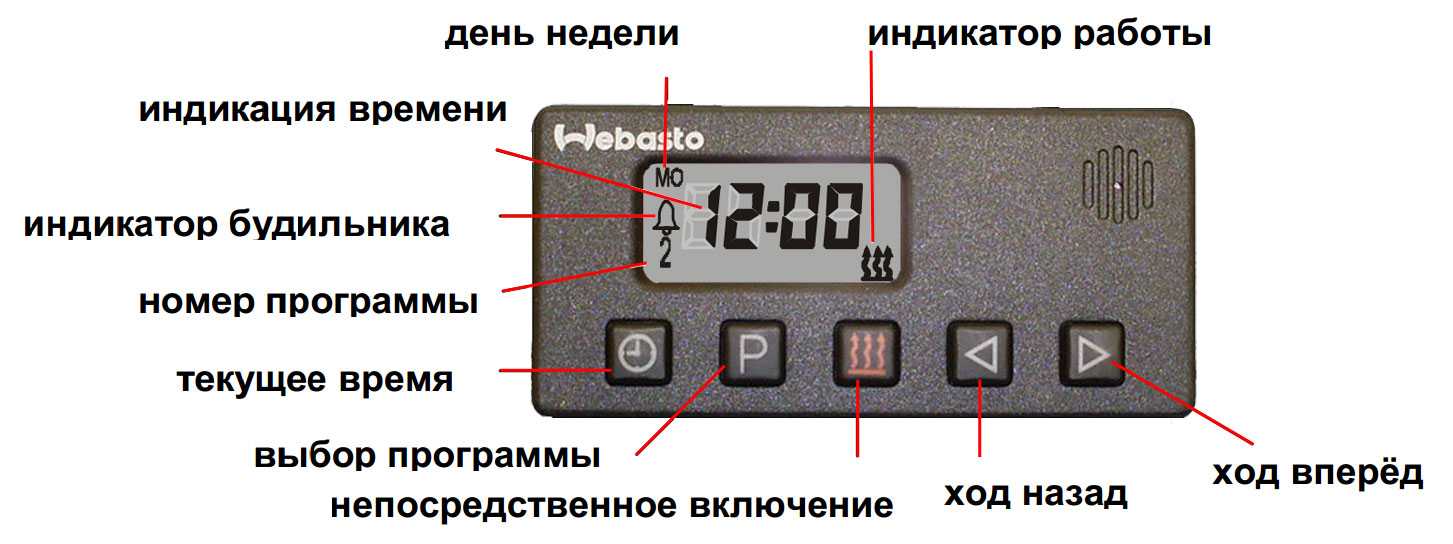

На дисплее таймера появится надпись в виде буквы F и двух цифр (это и есть код ошибки).

Ели же таймер отсутствует и есть только переключатель, то лампочка переключателя подаст определенный сигнал (блинк-код). Лампочка подаст 5 коротких сигналов и некоторое количество длинных. Количество длинных сигналов является кодом ошибки. Если код ошибки 0, то лампочка просто подаст 5 коротких сигналов.

Также о нештатной работе отопителя могут свидетельствовать посторонние шумы при работе устройства.

Самостоятельно автовладелец может только проверить состояние предохранителей, а также визуально оценить состояние отопителя.

Поэтому если визуально все предохранители целы и все штекеры на местах, то необходимо незамедлительно обратиться в специализированный сервисный центр . Для полной диагностики и прочтения ошибок необходимо наличие специального ПО Webasto Thermo Test, а такженаличие специального программатора и штекер-адаптера. Все это есть только в специализированном сервисном центре.

Самостоятельный ремонт может привести к повреждению отопителя или автомобиля!!!

Автономка вебасто может показать нижеприведенные коды ошибок:

Автономный предпусковой подогреватель в нашем климате просто необходим. Агрегат обогревает салон до Вашего прихода и уменьшает износ двигателя.

Устройство весьма надежное и окупает свою стоимость за год-полтора (за счет сэкономленного при обогреве топлива).

Покупка и установка

Приобрести можно практически в любом городе Российской Федерации. Определиться с моделью всегда поможет продавец.

Лучше всего доверить установку квалифицированным сотрудникам сервисного центра.

Если же Вы решили устанавливать прибор сами, то внимательно ознакомьтесь с инструкцией по установке. Особое внимание уделите соблюдению требований безопасности при подключении системы подачи топлива. Также будьте внимательны при установке системы управления и подключении отопителя к электросистеме автомобиля.

После установки перед первым запуском обязательно необходимо провести развоздушивание системы охлаждения автомобиля, иначе воздушная пробка будет препятствовать нормальной работе. В случае образования воздушной пробки система охлаждения работает неправильно, а вебасто запускается, но не греет.

Поломки

При какой-либо нештатной ситуации покажет код ошибки (цифрами на дисплее или с помощью лампочки переключателя). Нештатная работа вебасто чаще всего вызвана оплошностью самого водителя (например, уровень топлива в баке опустился ниже допустимого и прибор не запустился), но бывает, что сигнал подан из-за серьезной неисправности.

Чаще всего вебасто перестает работать из-за нагара внутри. Также могут выходить из строя датчики.

Довольно распространенной проблемой является ситуация, когда дует, но не греет.

В этом случае, скорее всего, неисправен циркуляционный насос. То есть отопитель включается, работает несколько минут и отключается из-за перегрева, т.к. жидкость в охлаждающем контуре не циркулирует. Проблема решается заменой насоса.

Неисправность необходимо устранять только в сервисном центре, где работники прошли специальный курс обучения.

Эксплуатация неисправного прибора запрещена.

Отключение по ошибке и блокировка подогревателя. Возникающие ошибки при работе можно разделить на несколько категорий.

Ошибки

1. Возникающие ошибки, не влияющие на текущий режим работы и фиксирующиеся во внутренней памяти.

2. Возникающие ошибки, вызывающие автоматический или повторный запуски, и фиксирующиеся во внутренней памяти.

Отключения по ошибке

3. Возникающая ошибка в электроснабжении или в блоке управления ведет к немедленному отключению подогрева без дожига. Ошибка не сохраняется.

4. Возникающая ошибка ведет к отключению подогрева (дожиг) или препятствует его запуску. Сообщение об ошибке сохраняется. Повторный запуск требует сигнала на выключение и нового сигнала на запуск.

Постоянная блокировка подогревателя, по причине повторяющейся ошибки

5. Если неисправность повторяется 4-6 раз друг за другом, и не достигается состояние работы с полной нагрузкой, то подогреватель блокируется и ошибка сохраняется. Блокировка может быть снята только в сервисном центре. Если ошибка возникает из-за пониженного напряжения или плохого аккумулятора, то блокировка не происходит.

Блокировка по перегреву (подогреватель перегрет)

6. Подогреватель перегрет и заблокировался, сообщение об ошибке сохраняется. Блокировка может быть снята только в сервисном центре.

УКАЗАНИЕ: При отключении по ошибке и блокировке подогревателя на органе управления нет индикации. Запуск подогревателя возможен, если причина ошибки устранена. При блокировке подогревателя он не может быть больше включен.

Отключение по ошибке при пониженном или повышенном напряжении.

При понижении напряжения ниже 11,5В на определенное время (20с) происходит отключение подогревателя по ошибке с последующей продувкой. Приведенное пониженное напряжение зависит от программного обеспечения и измеряется блоком управления. При превышении напряжения 16В (измеряется подогревателем) на определенное время (5с) происходит также отключение подогревателя по ошибке с последующей продувкой.

Устранение ошибки.

После устранения причины ошибки разблокировка происходит путем выключения и повторного включения подогревателя.

ВНИМАНИЕ: Постоянная блокировка подогревателя / блокировка по перегреву снимается только с помощью PC-диагностики Thermo Test. Сохраненные в памяти ошибки подогревателя считываются и распечатываются с помощью PC- диагностики Thermo Test. Чтобы снять блокировку без стирания ошибок, выберите команду меню «Память ошибок / Снять блокировку подогревателя». В исключительном случае подогреватель можно разблокировать отключением электроснабжения (например, удалив предохранитель F1 20A на мин. 10с). Предварительно должна быть устранена причина блокировки (см. раздел 5.3). Предохранитель должен выниматься в течение прибл. 10с после включения подогревателя.

Общие признаки ошибок.

ВНИМАНИЕ:

Поиск и устранение ошибок предусматривает точные знания о конструкции и принципах действия отдельных узлов подогревателя и может выполняться только обученным и квалифицированным персоналом .

Устранение ошибок.

Возможные причины ошибок при работе подогревателя отсортированы по следующим критериям:

1. Сохраненные в памяти подогревателя ошибки отдельных узлов. В памяти блока управления указан конкретный узел, который неисправен. Деталь, или узел должны быть заменены.

2. Сохраненные в памяти подогревателя общие ошибки. Подогреватель распознал проблему (например, нет запуска), но причина не идентифицирована. Поиск причины построен так, чтобы сначала проверить периферийные устройства подогревателя (например, снабжение топливом), прежде чем заменять подогреватель или узлы.

3. Ошибки, не сохраняющиеся в блоке управления. Поиск причины построен так, чтобы сначала проверить периферийные устройства подогревателя (например, снабжение топливом), прежде чем заменять подогреватель или узлы.

Считывание ошибок из памяти подогревателя С помощью PC-диагностики Thermo Test ошибки могут быть считаны из памяти подогревателя. В памяти фиксируется до 8 различных ошибок. Чем старше ошибка, тем выше ее номер. В блоке управления сохраняется информация о текущей наработке подогревателя и количестве запусков. Если ошибка занесена как «актуальная», то блок управления распознал ее со времени последнего запуска подогревателя.

Сообщение об ошибке «Неудачная первая попытка запуска» остается текущим до тех пор, пока при повторном запуске подогреватель не достигнет режима работы в полной нагрузке или повторный запуск тоже будет неудачным. В этом случае сообщение «Неудачная первая попытка запуска» стирается и заменяется сообщением «Нет запуска». Сообщение «Обрыв пламени» остается текущим до тех пор, пока подогреватель не будет выключен или несколько обрывов пламени не приведет к прерыванию работы режима горения. В этом случае сообщение об ошибке «Обрыв пламени» стирается и заменяется на «Неоднократный обрыв пламени (FAZ)».

УКАЗАНИЕ: Указания по эксплуатации диагностического оборудования взяты из соответствующей инструкции по эксплуатации. Для выбора типа подогревателя используйте пункт «W- Bus шина». Мы рекомендуем распечатывать данные по наработке и ошибкам, а также дополнительные внешние факторы к ошибкам.
