Автор: Михаил Баландин

Иногда с автомобилем случаются вещи, которые сильно расстраивают его владельца. Что-то стал жрать масло, дроссельная заслонка постоянно грязная, масло из всех щелей течёт… Даже воздушный фильтр в этом масле. Наверное, пора думать о «капиталке». Деньги, деньги, деньги. Боль, тоска, безысходность. А может, рано точить бритву и наполнять ванну тёплой водой? Может, не всё так плохо, и решение проблемы кроется в маленькой и не такой уж дорогой детальке со странным названием «клапан PCV»?



Теория газов​

Все мы прекрасно помним, что мотор работает вследствие сгорания топливо-воздушной смеси. В момент, когда в камере сгорания начинается этот очень красивый, но невидимый глазу процесс, там резко возрастает давление. Это давление толкает поршень вниз, поршень давит на свою шейку коленвала, а тот выполняет свою непосредственную работы: преобразует поступательное движение шатуна поршня во вращательное, которое передаёт на маховик двигателя. Картинка идеальная, но в жизни, как вы понимаете, что-то всегда идёт не так. В нашем случае не все газы, образующиеся во время горения, выходят потом через выпускной клапан в систему выпуска. Часть их обязательно прорывается в картер. Грубо говоря – под поршень. Происходит это по простой причине: как бы плотно ни прилегали компрессионные кольца, у них всегда есть хотя бы минимальный зазор – иначе поршень просто не смог бы ходить внутри цилиндра. А на холодном моторе этот зазор ещё больше, так что газ, который находится под очень большим давлением, лазейку в картер мотора всегда найдёт. Чем это грозит?

В этих газах есть всё то, чего не любит моторное масло. Не полностью сгоревший бензин, пары воды (они всегда есть в воздухе), частички нагара – всё это оседает в моторном масле. Ничего хорошего, конечно, после этого не происходит: масло усиленно стареет и перестаёт нормально работать. Но это не самое страшное.

Гораздо хуже, что в картере просто не должно быть высокого давления, а картерные газы его сильно увеличивают. Последствия этого процесса очень неприятные. Газы буквально распирают мотор, и он начинает выдавливать из себя всё лишнее. А когда мотор «пучит», лишним ему кажется всё: и картерные газы, и масло. Газы стараются выйти через масляный щуп, выталкивая его наружу, через маслозаливную горловину и все прочие места. В том числе – и через все уплотнения и сальники. Если ему удаются вытолкнуть сальник коленвала, то через него потечёт и масло.

Одним словом, как-то эти газы надо выводить. И для этого придумали систему вентиляции картерных газов.

Открыто и закрыто

Изначально система вентиляции была примитивной – открытого типа (или эжекционная). Помните такое потрясающее слово – сапун? Вот это и было той самой открытой системой вентиляции. Через гордо торчащий сапун в атмосферу выбрасывались картерные газы со всеми их прелестями в виде сажи, масла и прочей гадости. А иногда оттуда ничего не выбрасывалось, потому что особой эффективностью такая система не отличалась.

Не отличалась хотя бы просто потому, что на холостых оборотах давления картерных газов не хватало, чтобы они выводились из мотора. Всё прорвавшееся в картер в нём и откладывалось в масло. Кроме того, всегда была вероятность через сапун хватануть грязного воздуха, который потом оказался бы в картере. Там все примеси из этого воздуха осели бы в масло, а это существенно снизило бы ресурс цилиндро-поршневой группы. В общем, ничего хорошего в сапуне не было, и система прямо-таки требовала серьёзного пересмотра. И в результате такого пересмотра появилась современная система PCV (positive crankcase ventilation) – принудительная система вентиляции.

Системы PCV отличаются по реализации. Они могут быть проще или сложнее, с двумя контурами, с эжекторным насосом, с редукционным клапаном. Но мы рассмотрим самую простую и распространённую систему с одним клапаном PCV. Итак, как это работает?

Разработчики этой системы использовали особенность впускного коллектора: в нём создаётся разрежение. Особенно сильным оно бывает на холостых или минимальных оборотах. Если соединить тот самый воображаемый сапун открытой системы с впускным коллектором, разрежение будет вытягивать картерные газы. Кроме того, они будут поступать опять во впуск, а не в атмосферу, что люто обрадует экологов. Остаётся только решить две проблемы: как дозировать это самое «всасывание» со стороны коллектора и как не дать вместе с картерными газами попасть во впуск маслу и прочим ненужным там фракциям.

Решением первой задачи занимается как раз тот самый клапан PCV. Во время работы на минимальных оборотах он практически закрыт. А значит, в коллекторе остаётся разрежение, а так как в таком режиме выброс картерных газов минимален, даже небольшого их отвода вполне достаточно. По мере роста оборотов коленвала клапан начинает открываться. Это необходимо по двум причинам: во-первых, разрежение падает, а значит, нужно более интенсивно откачивать газы, а во-вторых, количество этих газов растёт. Открытие клапана позволяет удалять большое количество газов даже при небольшом разрежении во впускном коллекторе.

Второй вопрос – это очистка картерных газов. Тут есть несколько способов, но наиболее простой и очевидный – это установка маслоотделителя. В нём есть сложный лабиринт, по которому движутся газы. Во время прохождения лабиринта скорость движения падает, а капельки масла оседают на его стенках, откуда стекают обратно в картер. Более-менее чистый воздух после этого поступает опять во впуск. Конечно, маслоотделители бывают разных конструкций – лабиринтные или центробежные, но задачу они решают одну и ту же.

У системы PCV есть ещё одно небольшое, но важное преимущество: после пуска холодного мотора в мороз в дроссельную заслонку попадает и тёплый воздух из системы вентиляции. Прогрев проходит быстрее и теоретически – менее травматично для холодного пуска. Правда, при условии, что система исправна. А она иногда всё-таки выходит из строя.

 Работает или нет?

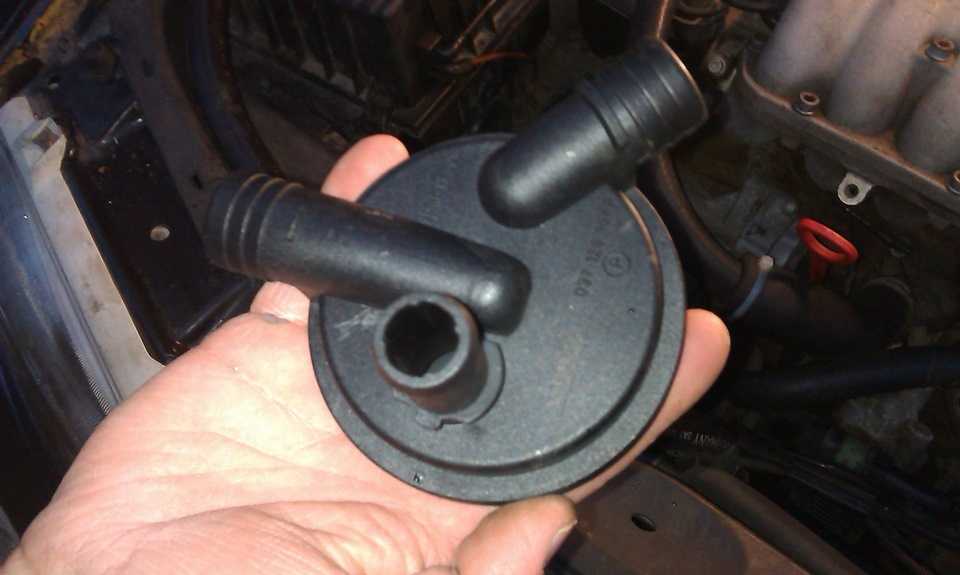

Существуют десятки способов проверить, работает ли клапан PCV (для краткости – КВКГ, клапан вентиляции картерных газов). Почти все они порождены сумрачным народным гением и сводятся к тому, чтобы проверить, прут ли газы из мотора или нет. Наиболее простой способ – открутить крышку маслозаливной горловины и посмотреть, что произойдёт дальше. Если приложить руку и почувствовать давление валящих оттуда газов – КВКГ не работает. Отчасти правда в этом есть, но не во всём. Потому что если, например, поршневая очень устала жить, то повышенное давление тоже будет. Даже если клапан работает. А на некоторых моторах (например, BMW с Valvetronic, N42, N46 и иже с ними) даже с исправной системой вентиляции некоторое давление может быть, так что этот способ помогает мало. То же самое и насчёт всасывания воздуха.

Мол, в исправном моторе крышка будет присасываться к горловине. Обычно – да, но не обязательно. Если всасывается очень сильно, то, возможно, клапан заклинил в открытом положении или у него порвалась мембрана.

Всё то же самое относится и к проверке воздушного фильтра. Масло на этом фильтре – это не обязательно признак почившей системы вентиляции. Оно там может быть из-за той же убитой поршневой группы. Однако если вы уверены, что ЦПГ исправна, а масляный щуп вылетает со своего места, это действительно может быть признаком неисправности системы ВКГ. Особенно если есть сопутствующие проблемы (например, то же масло на воздушном фильтре).

Есть ещё один способ проверки, о котором часто говорят в Интернете, – снять клапан и потрясти им. Если внутри ничего не бренчит, он заклинил. И это тоже не лучший способ диагностики.

Гораздо лучше снять патрубки вентиляции (обычно это сделать не сложно) и посмотреть, что у них там внутри. Если они забиты отложениями, то клапан, скорее всего, тоже забит и, вероятно, не работает. В этом случае патрубки стоит промыть, а клапан просто поставить новый. Заодно есть повод как минимум проверить компрессию: может оказаться, что этот шлак в системе неспроста, и пора подумать о ремонте мотора.

Не стоит забывать о том, что лабиринт маслоотделителя тоже со временем покрывается отложениями. Это приводит к похожим симптомам: в картере растёт давление, возможны течи масла через уплотнения и сальники. В этом случае всё приходится промывать. Самое печальное, что грязные картерные газы могут загадить не только дроссельную заслонку и весь впуск, но и сократить этой дрянью жизнь другой системе – системе рециркуляции отработавших газов EGR. Так что затягивать с ремонтом вентиляции не стоит.

Ну и последнее. Когда маслоотделитель забит, масло может попадать прямо во впуск. Это приводит к дымности, а если система вообще на ладан дышит, то к росту расхода масла. Всё это по симптомам похоже на износ маслоотражательных колпачков или поршневых колец. Не стоит сразу лезть в кубышку (если она вообще есть) и торопиться всё это менять.

Иногда достаточно привести в порядок систему вентиляции картерных газов, и проблема решится малой кровью.

Опрос

Были проблемы с масложором?

Ваш голос

Всего голосов:

практика



Новые статьи

Статьи / Шины и диски Правда или действие: стоит ли ремонтировать шины при помощи жгута Ремонт шины при помощи жгута сродни игре «правда или действие». «Правда» говорит о ненадежности и порой даже опасности экспресс-ремонта колес своими руками. Ну а «действие» позволяет рискнут… 395 0 1 29.09.2022

Статьи / Владимир Шмаков, Chery: в ценообразовании важна не только разница курсов валют По итогам прошлого года марка Chery оказалась в лидерах по продажам среди китайских брендов. В этом году в Chery намерены повторить успех, а суббренд Exeed продолжает набирать обороты. Но це… 812 1 0 25.09.2022

Статьи / Практика Снижаем октан: действительно ли можно ли ездить на 95-м бензине вместо 98-го В Сети можно найти немало случаев, когда «серьёзный технический эксперт» утверждает, что нет ничего страшного в том, чтобы в целях экономии ездить на бензине, октановое число которого чуть н… 4366 0 1 23.09.2022

Популярные тест-драйвы

Тест-драйвы / Тест-драйв Haval Dargo против Mitsubishi Outlander: собака лает, чужестранец идет В дилерском центре Haval на юге Москвы жизнь кипит: покупатели разглядывают машины, общаются с менеджерами и подписывают какие-то бумаги. Пока я ждал выдачи тестового Dargo, такой же кроссов… 11711 7 107 13.09.2022

Тест-драйвы / Тест-драйв Мотор от Mercedes, эмблема от Renault, сборка от Dacia: тест-драйв европейского Logan 1,0 Казалось бы, что нового можно рассказать про Renault Logan второго поколения, известный каждому российскому таксисту, что называется, вдоль и поперёк? Однако конкретно в этом автомобиле есть… 10515 10 41 13.08.2022

Тест-драйвы / Тест-драйв Geely Coolray против Haval Jolion: бесплатный сыр? Если бы! Хотите купить сегодня  машину с полноценной гарантией, в кредит по адекватной ставке, без диких дилерских накруток? Сейчас это та еще задачка, ведь полноценную цепочку «представительство – з.

.. 7377 25 30 10.08.2022

Вентиляция картера двигателя – принцип работы системы + Видео » АвтоНоватор

Уменьшение выброса из картера ДВС разнообразных вредных соединений в атмосферу осуществляется посредством специальной системы вентиляции картера.

Особенности системы вентиляции картера ДВС

Отработавшие газы могут попадать в картер из камер сгорания при работе автомобильного двигателя. Кроме того, в картере нередко отмечается присутствие паров воды, топлива и масла. Все эти вещества принято именовать картерными газами.

Их чрезмерное накапливание чревато разрушением тех частей ДВС, которые изготавливаются из металла. Это обусловлено снижением качества состава и эксплуатационных характеристик моторного масла.

Интересующая нас система вентиляции предназначается для того, чтобы предотвратить описанные негативные явления.

На современных транспортных средствах она выполняется принудительной. Принцип ее работы достаточно прост. Он базируется на применении разрежения, формирующегося во впускном коллекторе. Когда появляется указанное разрежение, в системе наблюдаются следующие явления:

  • вывод из картера газов;
  • очистка от масла этих газов;
  • движение по воздушным патрубкам соединений, прошедших очистку, в коллектор;
  • последующее сжигание газов в камере сгорания при их смешивании с воздухом.

Конструкция вентиляционной системы картера

На разных моторах, которые производятся различными производителями, описываемая система характеризуется собственной конструкцией. При этом в каждой из таких систем в любом случае имеется несколько общих компонентов. К ним относят:

  • клапан вентиляции;
  • маслоотделитель;
  • воздушные патрубки.

Клапан необходим для корректирования давления газов, которые заходят во впускной коллектор. Если их разрежение является существенным, клапан переходит в закрытый режим, если несущественным – в открытый.

Маслоотделитель, которым располагает система, снижает явление формирования сажи в камере сгорания за счет того, что не позволяет масляным парам проникать в нее. От газов масло может отделяться по двум схемам:

  • циклической;
  • лабиринтной.

В первом случае говорят о маслоотделителе центробежного вида. Такая система предполагает, что газы вращаются в ней, и это приводит к оседанию масла на стенках устройства, а затем и его стеканию в картер. А вот лабиринтный механизм действует иначе. В нем картерные газы замедляют свое движение, благодаря чему и происходит осаждение масла.

Штуцер вентиляции картера

На карбюраторах «Солекс», кроме того, всегда имеется штуцер вентиляции (без него система вентиляции не работает). Штуцер очень важен для стабильного функционирования вентиляции картера двигателя, и вот по какой причине. Иногда качественного удаления газов не происходит из-за того, что в воздушном фильтре разрежение имеет малую величину. И тогда с целью увеличения работоспособности системы в нее вводят добавочную ветвь (обычно ее называют малой).

Мнение эксперта

Руслан Константинов

Эксперт по автомобильной тематике. Окончил ИжГТУ имени М.Т. Калашникова по специальности «Эксплуатация транспортно-технологических машин и комплексов». Опыт профессионального ремонта автомобилей более 10 лет.

На современных двигателях вентиляция картера довольно сложная система. Нарушение работы вентиляции приводит к сбоям в работе мотора, а также к снижению его ресурса. Обычно проблемы с этой системой характеризуются следующими симптомами:
• падение мощности;
• повышенный расход топлива;
• быстрое и сильное загрязнения дроссельной заслонки и регулятора холостого хода;
• масло в воздушном фильтре.
Большинство этих признаков можно отнести и к другим неисправностям, например, к сбоям в работе системы зажигания. Поэтому при диагностике рекомендуется проверять и систему вентиляции картера. По мере износа силовой установки в картер попадает всё больше сажи, нагара и других загрязнений. Со временем они откладываются на стенках каналов и патрубков.
Неисправная система вентиляции картера может доставить немало проблем в зимний период. В карьерных газах всегда присутствуют частички воды, попадая в систему вентиляции, они могут конденсироваться в пар и скопиться в любом месте. Когда двигатель остывает вода, естественно, застывает и превращается в лёд, перекрывая каналы. В запущенных случаях каналы и патрубки закупориваются настолько, что в картере повышается давление и выдавливает измерительный щуп, весь моторный отсек при этом забрызгивает маслом. Случится это может на моторе с любым пробегом, исключением являются двигатели м дополнительным подогревом картера.

  • Автор: Михаил

Расход картерных газов в машинах с дизельным двигателем
Мощность двигателяот 280 до 450 литров
Объемный расход картерных газов на режиме холостого хода4-120 л/мин
Объемный расход в режиме номинальной мощности140-130 л/мин
Массовый расход в режиме холостого хода0,7-5 г/ч
Массовый расход на режиме номинальной мощности5-10 г/ч

Работа вентиляционного клапана
Состояние мотораОстановленХолостой ходНормальная работаВысокая нагрузка и ускорение
Положение клапана
Клапан PCVЗакрытПриоткрытНормально открытОткрыт полностью
Разряжение во впускном коллектореОтсутствуетВысокоеСреднееНизкое
Поток картерных газовОтсутствуетМалыйСреднийБольшой
