Верхняя мертвая точка поршня – Понятия и определения принятые для поршневых двигателей

Понятия и определения принятые для поршневых двигателей

Основные определения, принятые для поршневых двигателей, указаны далее с использованием схемы одноцилиндрового двигателя.

Верхняя мертвая точка (в.м.т.) — положение поршня в цилиндре, при котором расстояние от него до оси коленчатого вала двигателя наибольшее.

Нижняя мертвая точка (н.м.т.) — положение поршня в цилиндре, при котором расстояние от него до оси коленчатого вала двигателя наименьшее.

Ход поршня S (м) — расстояние по оси цилиндра между мертвыми точками. При каждом ходе поршня коленчатый вал поворачивается на полоборота, т. е. на 180°. Ход поршня равен двум радиусам кривошипа коленчатого вала, т. е. S= 2r.

Рисунок. Схема одноцилиндрового четырёхтактного двигателя

Рабочий объем цилиндра Кл (м³) — объем цилиндра, освобождаемый поршнем при перемещении от в.м.т. до н.м.т.:

где d — диаметр цилиндра, м; S — ход поршня, м.

Объем камеры сжатия Vс, (м³) — объем пространства над поршнем, находящимся в в. м. т.

Полный объем цилиндра Vо (м ) — сумма объема камеры сжатия и рабочего объема цилиндра, т. е. пространство над поршнем, когда он находится в н. м. т.

Литраж двигателя Vд, — это сумма рабочих объемов всех его цилиндров, выраженная в литрах.

Степень сжатия — отношение полного объема цилиндра к объему камеры сжатия. Степень сжатия — это отвлеченное число, показывающее, во сколько раз полный объем цилиндра больше объема камеры сжатия.

Рабочий цикл двигателя — комплекс последовательных периодически повторяющихся процессов (впуск, сжатие, сгорание, расширение и выпуск), в результате которых энергия топлива преобразуется в механическую работу.

Такт — часть рабочего цикла, происходящая за время движения поршня от одной мертвой точки до другой, т. е. условно принимаем, что такт происходит за один ход поршня.

Двигатели, в которых рабочий цикл совершается за четыре хода (такта) поршня или за два оборота коленчатого вала, называют четырехтактными. Двигатели, в которых рабочий цикл совершается за два хода поршня или за один оборот коленчатого вала, считают двухтактными.

ustroistvo-avtomobilya.ru

Верхняя мертвая точка (ВМТ) для поршня № 1 - установка - Tech Doc Toyota

1   Движение поршня от нижнего до верхнего положения называется ходом поршня. Верхняя мертвая точка — точка наивысшего положения, занимаемого поршнем при вращении коленчатого вала. Поскольку поршень за рабочий цикл дважды достигает своего наивысшего положения (один раз — в конце такта сжатия и еще раз — в конце такта выпуска), за ВМТ обычно принимают наивысшее положение поршня в конце такта сжатия.

2  Установка поршня в ВМТ — основная процедура для многих операций, таких как регулировка зазора в механизме привода клапанов, замена цепи ГРМ и звездочек распредвала/коленвала.

3  Перед началом этой процедуры установите рычаг (селектор) КПП в нейтральное положение и затяните стояночный тормоз (или подклиньте задние колеса). Отключите систему зажигания, отсоединив разъемы первичной цепи от блока катушек зажигания/модуля зажигания (см. главу 5). Снимите также давление в топливной системе (см. главу 4А, параграф 12).

4  Чтобы установить любой поршень в ВМТ, коленвал следует проворачивать только по часовой стрелке (если смотреть со стороны цепи ГРМ). Это можно сделать одним из следующих способов:

а)   Предпочтительный способ. Коленвал проворачивают головкой с воротком («трещоткой») за болт крапления шкива коленвала.

б) Можно попросить помощника короткими включениями стартера (ключ—в замке зажигания) провернуть стартер. Для точной установки коленвала все равно потребуется головка с воротком. Проследите за тем, чтобы помощник к этому моменту уже покинул салон автомобиля, вынув из замка ключ зажигания.

5  Выверните свечи и установите компрессометр в свечное отверстие первого цилиндра (см. рис. 3.5)

Рис. 3.5. Для определения ВМТ поршня цилиндра № 1 такта сжатия компрессометр установите в свечное отверстие цилиндра № 1

(прибор с резьбовым наконечником и гибким шлангом длиной сантиметров пятнадцать использовать предпочтительнее).

6  Проворачивайте коленвал по часовой стрелке до тех пор, пока стрелка манометра не начнет подниматься, указывая на такт сжатия

7  После того как такт сжатия начался, ппршень цилиндра № 1 надо установить в наивысшее положение, что и будет соответствовать его ВМТ.

8  Продолжайте проворачивать коленвал до тех пор, пока метка на демпфере коленвала не совпадет с цифрой «О» (ВМТ) на крышке привода ГРМ (см. рис. 3.8).

Рис. 3.8. Совместите метку на демпфере коленвала с отметкой «О» на шкале на крышке цепи привода ГРМ

В этой точке поршень цилиндра № 1 находится в ВМТ такта сжатия. Если же метки совпали, а компрессии нет, то это означает, что поршень находится в ВМТ такта выпуска. Сделайте еще один полный (360°) оборот коленвала.

Примечание. Если компрессометр недоступен, можно вставить какой-нибудь тупой предмет в свечное отверстие № 1 и затем, по мере проворачивания коленвала, определить начало такта сжатия по шипению выходящего воздуха. Оставшаяся часть процедуры идентична вышеописанной.

9  После того как поршень № 1 будет установлен в ВМТ такта сжатия, остальные поршни можно поочередно установить в это же положение, проворачивая коленвал всякий раз еще на 180°, в соответствии с порядком зажигания (см. Спецификации). Например, провернув коленвал на 1 80° (от ВМТ поршня цилиндра № 1), ВМТ такта сжатия займет поршень цилиндра № 3.

Вы можете пропустить чтение записи и оставить комментарий. Размещение ссылок запрещено.

avto-remont-toyota.ru

Приведение поршня первого цилиндра в положение верхней мертвой точки (ВМТ) конца такта сжатия

1. Верхней мертвой точкой (ВМТ) называется наивысшая точка хода поршня в своем цилиндре. В 4-тактных двигателях в процессе вращения коленчатого вала данное положение достигается каждым из поршней дважды в течение одного рабочего цикла: один раз в конце такта сжатия и второй - в конце выпускного такта. Определение положения ВМТ поршня в конце такта сжатия (обычно первого цилиндра) имеет важное значение для многих проводимых далее работ, например, для замены зубчатого ремня, проверки фаз газораспределения и замены прокладки головки блока цилиндров. Иногда ВМТ такта сжатия называют также моментом зажигания.

6.1 Нумерация цилиндров 6 цилиндрового двигателя стрелкой указано направления движения автомобиля

Для снятия верхней крышки привода ГРМ необходимо отпустить крепежные болты (1) (двигатели Z16XE/Z18XE)

Замечание: Номера цилиндров считаются в последовательности с 1 по 4. Первый цилиндр находится со стороны привода вспомогательных агрегатов/привода ГРМ. На 6-цилиндровых двигателях нумерация начинается с ближнего левого (если смотреть на двигатель со стороны привода ГРМ) цилиндра .

2.  Проверка и регулировка фаз газораспределения является очень трудоемкой операцией и может быть выполнена только с применением специального инструмента фирмы Opel, заранее убедитесь, что все необходимые принадлежности есть в наличии и находятся под рукой. Данный инструмент, как правило, доступен только на сервисной станции. Кроме того, на большинстве двигателей данная операция требует трудоемких подготовительных работ - рекомендуется доверить проведение данной процедуры специалистам СТО кампании Opel.

Замечание: Ниже приводиться подробное описание процедуры лишь для некоторых двигателей. Для остальных двигателей порядок выполнения подготовительных работ описан в соответствующем разделе.

3. Для приведения поршня первого цилиндра в ВМТ необходимо равномерно и медленно повернуть коленчатый вал так, чтобы совпали метки ВМТ. В зависимости от условий, проворачивание коленчатого вала двигателя может выполняться следующими способами:

• Вывесите одно из передних колес и установите автомобиль на подставку. Включите 5-ю передачу - при проворачивании вывешенного колеса будет проворачиваться коленчатый вал двигателя (модели с РКПП). Для проворачивания колеса при проведении регулировок воспользуйтесь помощью ассистента.-

• Если под рукой нет приспособлений для поддомкрачивания автомобиля, выберете ровную достаточно большую площадку и включите 5-ю передачу. При перемещении автомобиля путем толкания будет проворачиваться и коленчатый вал (модели с РКПП).

• В стационарных условиях проворачивание коленчатого вала осуществляется при помощи ключа-трещотки и сменой головки, которая устанавливается на центральный болт крепления шкива коленчатого вала, при этом должна быть включена нейтральная передача и взведен стояночный тормоз. Коленчатый вал следует поворачивать по часовой стрелке (если смотреть со стороны привода ГРМ).

Внимание: Не проворачивайте двигатель за болт крепления зубчатого колеса распределительного вала - при этом сильно натягивается зубчатый ремень/цепь привода газораспределительного механизма (ГРМ)!

4. Пред началом выполнения работ по выставлению ВМТ отсоедините провод от отрицательной клеммы аккумуляторной батареи

Двигатели Z16XE/Z18XE

5. Снимите верхнюю крышку двигателя

6. Выверните 3 крепежных болта , отделите верхнюю крышку зубчатого ремня от заднего кожуха ГРМ и снимите ее.

7. Поверните шкив коленчатого вала в направлении вращения двигателя (по часовой стрелке) так, чтобы совпали метки на шкиве и блоке двигателя - при этом также должны совпасть метки на зубчатых колесах распределительных валов Теперь поршень первого цилиндра находится в ВМТ такта сжатия.

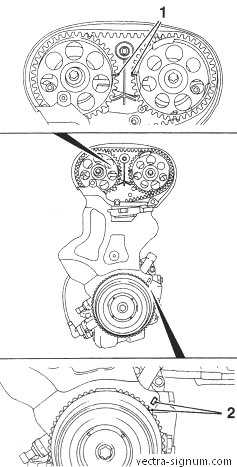

6.7 Выставление ВМТ (двигатели Z16XE/Z18XE) - метки (2) шкива коленчатого вала и метки (1) зубчатых колес распределительных валов должны совпасть

Замечание: Если метки распределительных валов находятся на наружных сторонам зубчатых колес, проверните коленчатый вал еще на один оборот.

При несовпадении меток зубчатых колес ГРМ требуется провести регулировку фаз распределения для чего необходимо снять зубчатый ремень

8. По окончании выполнения проверки установите на место снимавшиеся компоненты. Установка производится в обратном порядке. Пред установкой верхней крышки ГРМ проверьте ее целостность и тщательно протрите снаружи и изнутри.

Двигатели Z22SE/Z22YH

Внимание: В отличие от других на данных двигателях определяется ВМТ такта сжатия для поршня 4-го цилиндра!

Замечание:

Проверка и регулировка фаз газораспределения может быть произведена только при помощи специального прибора Opel-KM-6148.

9. Снимите крышку двигателя

10. Снимите воздухоочиститель и сбросьте давление в системе подач, топлива

11. Высвободите из держателей, отпустите крепление и снимите топливопровод. Для предотвращения попадание грязи в топливную систему закройте свободные концы топливопровода под ходящими заглушками.

12. Отсоедините шланг системы вентиляции картера двигателя. Закройте свободные конец шланга и посадочный раструб подходящими заглушками.

13. Снимите модуль зажигания

14. Отсоедините шланг системы охлаж дения, отпустите крепежную гайку (2) и снимите трубку системы охлаждения. Рассоедините 2 разъема электропроводки лямбда-зонда и разъем клапана системы рециркуляции отработавших газов (EGR). Выверните 5 болтов и 2 крепежные гайки, выверните шпильки и снимите шину «массы». Снимите держатель жгута электропроводки.

6.14 Подготовка крышки голо

вки цилиндров к снятию

1,2 Крепежные гайки

3 Трубка системы охлаждения



15. Выверните 14 крепежных болта и снимите крышку головки цилиндров.

16. Установите автомобиль на подставки или вывесите его на подъемнике.

17. Снимите крышку мультиреберного ремня

18. Установите ВМТ такта сжатия для поршня 4-го цилиндра, для чего медленно и равномерно поворачивайте коленчатый вал в направлении вращения двигателя до тех пор, пока метки на шкиве коленчатого вала и на крышке ГРМ не совпадут, при этом кулачки см. сопр. иллюстрацию) распределительных валов над 4-ым цилиндром должны быть направлены вверх.

16.18 При установке ВМТ такта сжатия для поршня 4-го цилиндра кулачки (1 и 2) распределительных валов должны быть направлены вверх

Замечание: Если при совмещении меток кулачки направлены вниз, поверните коленчатый вал на еще на 1 оборот.

Запустите автомобиль на колеса.

19. Для проверки фаз газораспределения необходимо установить при помощи крепежных болтов специальное приспособление КМ-6148 - при этом направляющие должны войти в специальные отверстия на зубчатых шкивах распределительных валов. Если этого не произошло - необходимо произвести соответствующую регулировку.

20. Установка всех снимавшихся компонентов производится в порядке, обратном порядку снятия. Перед установкой крышки головки цилиндров очистите все сопрягаемые поверхности и резьбовые отверстия, установите крышку головки цилиндров с пятью новыми прокладками.

Двигатели Z19DT(H)

Внимание: Настройка датчика угла поворота рулевого колеса после каждого отсоединения аккумуляторной батареи сбивается и после завершения работ необходимо произвести настройку датчика заново!

21. Снимите переднее правое колесо

22. Снимите нижнюю крышку двигательного отсека

23. Ослабьте болты крепления шкива коленчатого вала

24. Снимите мультиреберный ремень

25. Выверните болты крепления шкива коленчатого вала и снимите шкив.

Установка приспособления (1) (КМ-6148) для проверки фаз газораспределения (двигатель Z22YH)

2 Направляющие для проверки совпадения отверстий

3 Крепежные болты

26. Снимите воздухоочиститель

27. Снимите правую опору двигателя

28. Выверните 6 крепежных болтов и снимите верхнюю крышку зубчатого ремня. Отсоедините электропроводку от датчика угла поворота коленчатого вала. На двигателе Z19DTH дополнительно выверните крепежный болт и снимите направляющую трубку щупа измерения уровня двигательного масла и отсоедините линию системы вентиляции картера (PCV).

29. Двигатель Z19DT - необходимо провернуть коленчатый вал до совмещения меток на шкиве распределительного вала и на кожухе ГРМ .

Внимание: Не приворачивайте двигатель за распределительный вал, в противном случае слишком сильно натягивается зубчатый ремень!

6.29 Совмещение маток (1 и 2) распределительного вала (двигатель Z19DT)

30. Двигатель Z19DTH - для проверки необходимо предварительно вывернуть 2 резьбовые пробки спереди и сзади на корпусе распределительных валов и ввернуть вместо них специальные регулировочные оправки Opel-EN46789 (со стороны впускных клапанов) и EN-46789-100 (со стороны выпускных клапанов) . Проверните коленчатый вал так, чтобы регулировочные оправки зафиксировались в распределительных валах.

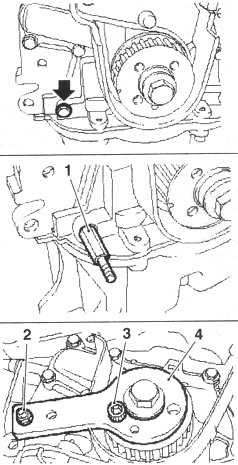

6.30 Установка приспособления EN46789 (1) на двигателе Z19DTH

31. Установите фиксатор натяжного устройства EN-46788 , для чего выверните болт (стрелка) масляного насоса и установите вместо него специальную крепежную шпильку. Установите фиксатор на шестерне коленчатого вала и закрепите его на шестерне болтом и гайкой на крепежной шпильке.

6.31 Установка фиксатора коленчатого вала (4) (EN-46788)

1 Крепежная шпилька

2 Гайка

3 Крепежный болт

32. Если при установленном инструменте метки ВМТ на шкиве распределительного вала и корпусе распределительных валов совпадают, то фазы распределения отрегулированы правильно. В противном случае снимите зубчатый ремень и произведите соответствующую регулировку.

33. По окончании выполнения проверки установите на место снимавшиеся компоненты. Не забывайте устанавливать крышку двигателя

Двигатели Y22DTR/Y20DTH

Замечание: На протяжении практически всего периода эксплуатации цепь привода ГРМ не требует обслуживания и регулировки. Описание подготовительных работ для проверки регулировки фаз газораспределения приведено в соответствующем разделе.

34. Для проверки регулировки фаз газораспределения должны быть предварительно сняты крышка головки цилиндров и крышка звездочек привода топливного насоса высокого давления (ТНВД)

35. Медленно и плавно вращайте коленчатый вал в направлении вращения двигателя (по часовой стрелке) до тех пор, пока метка на шкиве коленчатого вала немного не дойдет до метки на крышке ГРМ . Кулачки распределительного вала над первым цилиндром должны быть направлены вверх, иначе проверните коленчатый вал еще на один полный оборот.

6.35 При совмещении меток (2 и 3) кулачки (1) распределительного вала над первым цилиндром должны быть направлены вверх

36. Установите специальное приспособление КМ-929 в отверстие под установку импульсного датчика коленчатого вала Слегка доверните коленчатый вал так чтобы приспособление заблокировалс вал от проворачивания - при этом метки на шкиве коленчатого вала и на крышке ГРМ должны совпасть.

6.36 Приспособление КМ-929 в установленном положении

37. Проверьте положение звездочки привода одинарной цепи на ТНВД стрелка на звездочке должна совпасть с промежутком на фланце и установочным отверстием топливного насоса . Установите Приспособление КМ-927 в установочное отверстие.

6.37 Установка приспособления КМ927 (3)

1 Стрелка на звездочке одинарной цепи привода ГРМ

2 Установочное отверстие

38. Установите приспособление КМ932 с противоположной стороны распределительного вала так, чтобы штифприспособления вошел в отверстие на торце распределительного вала .

6.38 Установка приспособления КМ932 (3)

1 Отверстие в торце распределительного вала

2 Штифт



40. Если в ходе установки приспособлений какие-либо метки не совпадут или установить приспособления В предназначенные для них отверстия не удается, необходимо произвести регулировку ГРМ.

Двигатели Y30DT и Z32SE

41. Двигатель Z32SE: Для проверке правильности установки фаз газораспределения необходимо снять переднюю крышку ГРМ. Данная операция описана в соответствующем разделе, там же приведено описание процедуры выставления ВМТ.

42. Двигатель Y30DT: Выставление ВМТ производиться при снятой верхней крышке ГРМ . Плавно вращайте коленчатый вал в направлении вращения двигателя (по часовой стрелке) до тех пор, пока метка на следущем зубчатом колесе ГРМ не совпадет с меткой на корпусе нижней крышки ГРМ. При этом должны совпасть метки на шкиве коленчатого вала и на корпусе нижней крышки ГРМ, а метки на ...ышках распределительных валов с метками на приводных зубчатых колесах распределительных валов - на валу 2-4-6 цилиндров с меткой -LH», а на валу 1-3-5 цилиндров с меткой «RH». -


6.42 Метки для выставления ВМТ такта сжатия для 1 -го цилиндра (двигатель Y30DT)

1.3 На крышках распределительных валов

2.4 На зубчатых колесах привода распределительных валов

5 На ведущем зубчатом колесе

6,8 На нижней крышке

7 На шкиве коленчатого вала

Замечание: Для проверки меток можэт потребоваться смотровое эеркало.Если хотя бы одна пара меток не совпадает, необходимо снять зубчатый ремень и произвести регулировку привода ГРМ.


vectra-signum.com

Приведение поршня первого цилиндра в положение верхней мертвой точки (ВМТ) конца такта сжатия

Приведение поршня первого цилиндра в положение верхней мертвой точки (ВМТ) конца такта сжатия

Общая информация

Изложенный в настоящем подразделе материал имеет смысл только в случае правильной установки распределителя, ВВ проводов и ремня привода ГРМ.


Ремень привода ГРМ надет на зубчатые колеса коленчатого и распределительного валов, которые вращаются в фазе друг с другом. При снятии зубчатого газораспределительного ремня в процессе обслуживания двигателя появляется возможность независимого проворачивания каждого из валов, что неизбежно ведет к нарушению установки фаз газораспределения.

Конструкция рассматриваемого двигателя не исключает потенциальной возможности повреждения поршней и клапанов при ударе их друг о друга вблизи верхней границы хода поршней ввиду отсутствия выборок в днищах последних.

По изложенной причине правильность установки фаз газораспределения приобретает особое значение и достигается за счет выставления двигателя перед установкой газораспределительного ремня в некое исходное положение, получившее название верхней мертвой точки (ВМТ). После приведения двигателя в положение ВМТ до надевания ремня привода ГРМ проворачивание коленчатого и распределительного валов в индивидуальном порядке ни в коем случае не допустимо.

Газораспределительный ремень используется также для привода водяного насоса, однако привязка его вращения к фазам вращения коленчатого и распределительного валов не имеет столь важного значения.


Верхней мертвой точкой (ВМТ) называется наивысшая точка хода поршня в своем цилиндре. Вообще говоря, в 4-тактных двигателях в процессе вращения коленчатого вала данное положение достигается поршнем дважды: один раз в конце такта сжатия и второй - в конце выпускного такта. Для выполнения настроек фаз газораспределения и установки угла опережения зажигания в подавляющем большинстве случаев используется ВМТ конца такта сжатия поршня первого цилиндра. Именно это положение и принято называть положением ВМТ двигателя (нумерация цилиндров с 1 по 4 производится в направлении от газораспределительного ремня к маховику).

В одном из зубьев зубчатого колеса коленчатого вала проточена канавка, совмещение которой с ответной меткой на фланце сальника подтверждает приведение поршней первого и четвертого цилиндров в положение ВМТ. Однако, доступ к данному зубчатому колесу открывается только после снятия нижней крышки газораспределительного ремня, поэтому на торцевой поверхности шкива вала дополнительно предусмотрена риска, которая в рассмотренной ситуации (ВМТ поршней 1-го и 4-го цилиндров) совмещается с нулевой отметкой на нижней крышке ремня. Зубчатое колесо распределительного вала также оборудовано установочной точечной меткой, совмещение которой с выпуклым указателем, отлитым на внутренней крышке газораспределительного ремня подтверждает факт правильного приведения двигателя в положение ВМТ, когда поршень первого цилиндра находится в верхней мертвой точке конца такта сжатия.
6 Ниже приводится описание процедур приведения двигателя в положение ВМТ при установленном и при снятом газораспределительном ремне.

Приведение двигателя в положение ВМТ при установленном ремне привода ГРМ

Прежде чем приступать к выполнению процедуры, отсоедините отрицательный провод от батареи.

Если установленная на автомобиле стереосистема оборудована охранным устройством, прежде чем отсоединять батарею удостоверьтесь в том, что располагаете правильным кодом для ввода аудиосистемы в действие.


Обесточьте систему зажигания, для чего отсоедините от крышки центральный ВВ провод и при помощи провода-перемычки заземлите его на массу блока цилиндров. Во избежание случайного страгивания автомобиля взведите стояночный тормоз и подоприте клиньями задние колеса. Удостоверьтесь, что РКПП переведена на нейтральную передачу.

Пометьте положение клеммы ВВ провода первого цилиндра на крышке распределителя относительно корпуса последнего. На некоторых моделях такая маркировка в виде специальной риски наносится уже на заводе-изготовителе. В противном случае проследите провод от первого цилиндра до крышки распределителя, затем маркером или краской (ни в коем случае не грифельным карандашом!) пометьте край корпуса распределителя непосредственно под соответствующей клеммой.

Снимите крышку распределителя (см. Главу Электрооборудование двигателя).

Отсоедините ВВ провода от свечей зажигания. Постарайтесь запомнить порядок их подсоединения.

Для приведения поршня любого из цилиндров в положение ВМТ необходимо провернуть коленчатый вал вручную. Такое проворачивание производится при помощи торцевого ключа за центральный болт крепления зубчатого колеса вала (см. Раздел Снятие, проверка состояния и установка зубчатых колес и натяжителя ремня привода ГРМ).

Проверните коленчатый вал в нормальном напрвлении (см. Спецификации в начале Главы) так, чтобы бегунок распределителя развернулся носиком электрода к отметке клеммы ВВ провода свечи зажигания первого цилиндра на ободке корпуса.

Проворачивать коленчатый вал будет значительно легче, если предварительно вывернуть все свечи зажигания.


Снимите верхнюю крышку газораспределительного ремня (см. Раздел Снятие и установка ремня привода ГРМ и его крышек) с цель обеспечения доступа к расположенному под ней зубчатому колесу распределительного вала.

Отыщите установочные метки на зубчатом колесе распределительного вала и внутренней секции крышки ремня. Продолжайте вращать коленчатый вал по часовой стрелке до тех пор, пока метки полностью не совместятся.

Теперь отыщите установочные метки на шкиве коленчатого вала и нижней крышке ремня. На крышке имеются выпуклые метки в виде литер Z и 0. Когда риска на ободе шкива совместится с нулевой отметкой, двигатель окажется приведенным в положение ВМТ.

Альтернативно, удостоверьтесь в правильности совмещения установочных меток зубчатого колеса коленчатого вала и фланца его переднего сальника.

Шкив коленчатого вала и нижнюю крышку ремня в данном случае необходимо снять.


Удостоверьтесь, что бегунок распределителя по прежнему развернут носиком электрода в сторону отметки клеммы свечи первого цилиндра на ободе корпуса сборки. Если добиться одновременного совмещения установочных меток валов и бегунка не удается, следует проверить правильность установки распределителя. (см. Главу Электрооборудование двигателя).

После выполнения всех перечисленных условий поршень первого цилиндра двигателя можно считать приведенным в положение ВМТ конца такта сжатия.

Если теперь возникает необходимость в снятии газораспределительного ремня, позаботьтесь о надежной блокировке коленчатого и распределительного валов за их зубчатые колеса с целью предотвращения выведения двигателя из положения ВМТ.


Приведение двигателя в положение ВМТ при снятом ремне привода ГРМ

Материал данного подраздела поможет механику-любителю вернуть двигатель в положение ВМТ в случае нарушения совмещения установочных меток при снятом ремне привода ГРМ во время, например, проведения капитального ремонта силового агрегата.

Проворачивание распределительного вала при снятом газораспределительном ремне и приведенном в положение ВМТ коленчатом вале может привести к механическим повреждениям в результате контакта клапанов с днищами поршней. Ввиду сказанного, следует строго придерживаться изложенного ниже порядка выполнения процедуры.

Перед установкой на двигатель головки цилиндров коленчатый вал следцет провернуть в нормальном направлении за центральный болт крепления его зубчатого колеса, приведя поршни всех цилиндров в среднюю часть их хода. Причем, поршень первого цилиндра следует зафиксировать на ходе такта сжатия, примерно за 90˚ перед ВМТ.

После установки головки цилиндров и зубчатого колеса распределительного вала, отыщите установочные метки на зубчатом колесе и внутренней секции крышки газораспределительного ремня.

Провернув зубчатое колесо распределительного вала в нормальном направлении, добейтесь совмещения упомянутых меток.

Теперь отыщите метки на зубчатом колесе коленчатого вала и фланце его переднего сальника. Теперь проверните коленчатый вал за центральный болт колеса в нормальном напрвлении приблизительно на 90˚ (четверть оборота) и добейтесь совмещения меток.


Теперь отыщите метки на зубчатом колесе коленчатого вала и фланце его переднего сальника. Теперь проверните коленчатый вал за центральный болт колеса в нормальном напрвлении приблизительно на 90˚ (четверть оборота) и добейтесь совмещения меток проверьте правильность установки распределителя (см. Главу Электрооборудование двигателя).

После выполнения всех перечисленных условий поршень первого цилиндра двигателя можно считать приведенным в положение ВМТ конца такта сжатия.

До момента установки газораспределительного ремня, позаботьтесь о надежной блокировке коленчатого и распределительного валов за их зубчатые колеса с целью предотвращения выведения двигателя из положения ВМТ.

carmanz.com

2.3. Верхняя мертвая точка первого цилиндра

2.3. Верхняя мертвая точка первого цилиндра

ОБЩИЕ СВЕДЕНИЯ

Предупреждение

Последовательность операций представлена в предположении, что распределитель зажигания установлен правильно. Если необходимо определить верхнюю мертвую точку для установки распределителя, то установите поршень первого цилиндра в верхнюю мертвую точку в такте сжатия, затем выставьте метки зажигания.


Верхняя мертвая точка поршня - это точка, через которую проходит каждый поршень при проворачивании коленчатого вала. Каждый поршень достигает положения ВМТ в конце такта сжатия затем снова в конце такта выхлопа. С целью установки механизма газораспределения двигателя используется верхняя мертвая точка поршня первого цилиндра.

Расположение поршня точно в верхней мертвой точке исключительно важно при проведении многих работ, например, при снятии распределительного вала, зубчатого ремня и шкива распределительного вала и распределителя зажигания.

Перед началом работ по установке поршня первого цилиндра в верхнюю мертвую точку, убедитесь в том, что рычаг переключения передач находится в нейтральном положении, и ручной тормоз затянут. Отключите систему зажигания, вынув централь ный провод из крышки распределителя и заземлив его на массу. Вывинтите свечи зажигания.

Для установки любого из поршней в верхнюю мертвую точку вращайте коленчатый вал одним из методов, описанных ниже. При этом вращайте коленчатый вал двигателя по часовой стрелке.

Самый предпочтительный метод - это проворачивание коленчатого вала двигателя за болт крепления шкива коленчатого вала.

Для экономии времени можно использовать стартер для подвода поршня к верхней мертвой точке. Точная установка поршня в верхнюю мертвую точку проводится поворотом коленчатого вала за болт крепления шкива коленчатого вала.

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отметьте положение клеммы первого цилиндра на крышке распределителя. Если метка отсутствует, определите ее по высоковольтному проводу, идущему от свечи первого цилиндра.

2. Используя мел или фломастер, нанесите на корпусе распределителя метку, расположенную под контактом первого цилиндра.

3. Снимите крышку распределителя и переместите ее в сторону.
4. Проверните коленчатый вал двигателя, пока метка на шкиве коленчатого вала не совместится с цифрой 0 на пластине установки механизма газораспределения, расположенной на передней стороне двигателя.
5. Проверьте положение ротора распределителя, который должен быть направлен на метку, нанесенную на корпус распределителя.
Если ротор распределителя направлен в противоположную сторону, то поршень первого цилиндра находится в верхней мертвой точке в такте выхлопа.

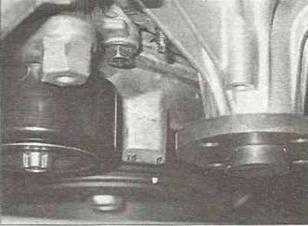

Для установки поршня первого цилиндра в ВМТ в такте сжатия проверните коленчатый вал на 360˚ по часовой стрелке. При этом ротор распределителя должен совместиться с меткой.

carmanz.com

Верхняя мёртвая точка поршня - это... Что такое Верхняя мёртвая точка поршня? 💯 ✅


Верхняя мёртвая точка поршня

Верхняя мёртвая точка поршня

Верхняя мёртвая точка — положение поршня в цилиндре, соответствующее максимальному расстоянию между любой точкой поршня и осью вращения коленчатого вала (условно начальное положение коленчатого вала, ноль градусов поворота кривошипа).

Относительно верхней мёртвой точки определяется угол опережения зажигания.

Wikimedia Foundation. 2010.

  • Ацетилениды
  • Тихонов, Владимир Ильич

Смотреть что такое "Верхняя мёртвая точка поршня" в других словарях:

  • Верхняя мёртвая точка — (ВМТ)  положение поршня в цилиндре, соответствующее максимальному расстоянию между любой точкой поршня и осью вращения коленчатого вала (условно начальное положение коленчатого вала, ноль градусов поворота кривошипа). Относительно нижней… …   Википедия

  • верхняя мёртвая точка — Наибольшее удаление поршня от вала в двигателе [А.С.Гольдберг. Англо русский энергетический словарь. 2006 г.] Тематики энергетика в целом EN top dead centerTDC …   Справочник технического переводчика

  • Верхняя мертвая точка поршня — Верхняя мёртвая точка  положение поршня в цилиндре, соответствующее максимальному расстоянию между любой точкой поршня и осью вращения коленчатого вала (условно начальное положение коленчатого вала, ноль градусов поворота кривошипа). Относительно …   Википедия

  • мёртвая точка — крайнее положение поршня работающей поршневой машины, при котором его скорость равна нулю. Верхняя мёртвая точка соответствует наибольшему удалению поршня от коленчатого вала, нижняя  наименьшему. * * * МЕРТВАЯ ТОЧКА МЕРТВАЯ ТОЧКА, крайнее… …   Энциклопедический словарь

  • Мёртвая точка — Мёртвая точка  одно из крайних положений поршня в цилиндре паровой машины или двигателя внутреннего сгорания, в момент его возвратно поступательного движения. При остановке поршня в мёртвой точке, для начала движения требуется внешнее… …   Википедия

  • Мертвая точка — Мёртвая точка одно из крайних положений поршня в цилиндре паровой машины или двигателя внутреннего сгорания. При остановке поршня в мёртвой точке, для начала движения требуется внешнее воздействие. Для предотвращения заклинивания двигателя в… …   Википедия

  • Четырёхтактный двигатель — Работа четырёхтактного двигателя в разрезе. Цифрами обозначены такты Четырёхтактный двигатель  поршневой двигатель внутреннего сгорания, в котором рабочий процесс в каждом из цилиндров совершается за два оборота коленчатого вала, то есть за… …   Википедия

  • Поршневой двигатель внутреннего сгорания — 4 тактный цикл двигателя внутреннего сгорания Такты: 1. Всасывание горючей смеси. 2. Сжатие. 3. Рабочий ход. 4. Выхлоп. Двухтактный цикл. Такты: 1. При движении поршня вверх  сжатие топливной смеси в …   Википедия

dic.academic.ru

Двигатель внутреннего сгорания



Двигатель внутреннего сгорания

3. Основные понятия и определения

Основными параметрами двигателя счи­тают ход поршня, рабочий объем цилиндров, объем камеры сгорания, полный объем цилиндра, степень сжатия, диаметр цилиндра и число цилиндров.

Верхняя мертвая точка (ВМТ) — крайнее верхнее положение поршня. В этой точке поршень наиболее удален от оси коленчатого вала.

Нижняя мертвая точка (НМТ) — крайнее нижнее положение поршня. Поршень наиболее приближен к оси коленчатого вала.

В мертвых точках поршень меняет направление движения, и его скорость равна 0.

Ход поршня (S) (рис. 2) — расстояние между мертвыми точками, проходимое поршнем в течение одного такта рабочего цикла двигателя. Каждому ходу поршня соответствует поворот коленчатого вала на 180° (пол-оборота).

Такт — часть рабочего цикла двигателя, происходящего при движении поршня из одного крайнего положения в другое.

Рабочий объем цилиндра (Vh) — объем, освобождаемый порш­нем при его перемещении от ВМТ до НМТ.

Объем камеры сгорания (Vc) — объем пространства над порш­нем, находящимся в ВМТ.

Полный объем цилиндра (Va) — объем пространства над порш­нем, находящимся в НМТ:



Va = Vh + Vc.



Рабочий объем двигателя (литраж) — сум­ма рабочих объемов всех цилиндров двигате­ля (л или см3).

Степень сжатия ε — отношение полного объема цилиндра к объему камеры сгорания:



ε = Vа / Vc  = (Vh + Vc) / Vc.

Рисунок 2 - Основные параметры двигате­лей



Степень сжатия показывает, во сколько раз сжимается смесь в цилиндре двигателя при ходе поршня из НМТ в ВМТ. При повышении степени сжатия увеличивается мощность двигателя и его экономичность. Однако повышение степени сжатия ограничено качеством применяемого топлива, оно также уве­личивает нагрузки на детали двигателя.

Степень сжатия для карбюраторных двигателей современных легковых автомобилей составляет 8 ÷ 10, а для дизелей — 15 ÷ 22. При таких степенях сжатия в бензиновых двигателях не происхо­дит самовоспламенения смеси, а в дизелях, наоборот, обеспечи­вается самовоспламенение смеси.







zelentsovsa.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
